Первый слайд презентации

Аэродинамика самолета

Изображение слайда

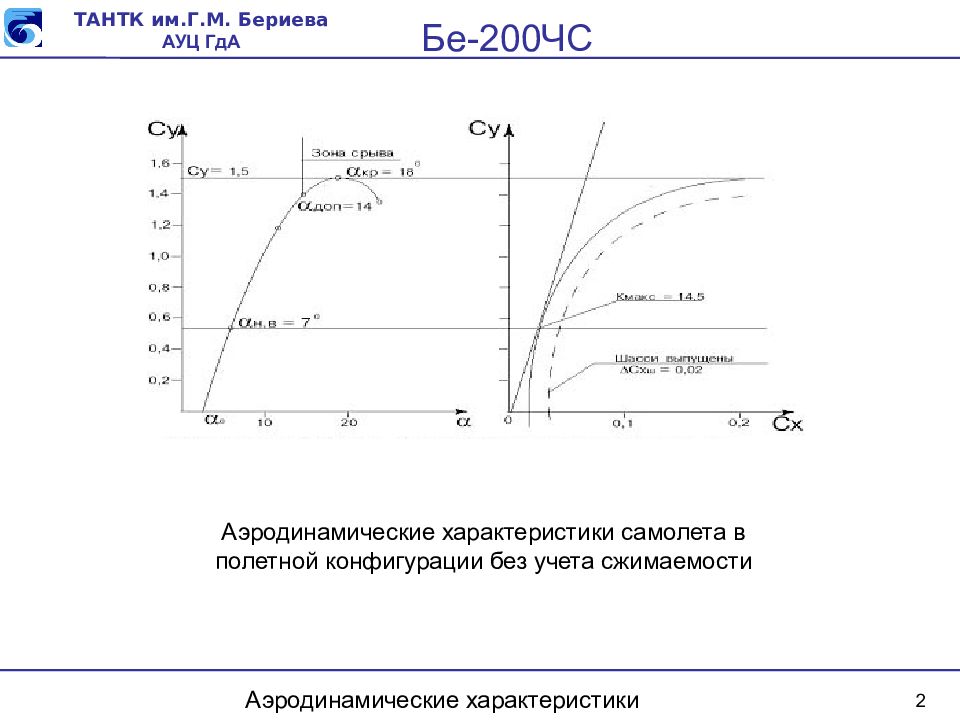

2 Аэродинамические характеристики Аэродинамические характеристики самолета в полетной конфигурации без учета сжимаемости

Изображение слайда

Слайд 3

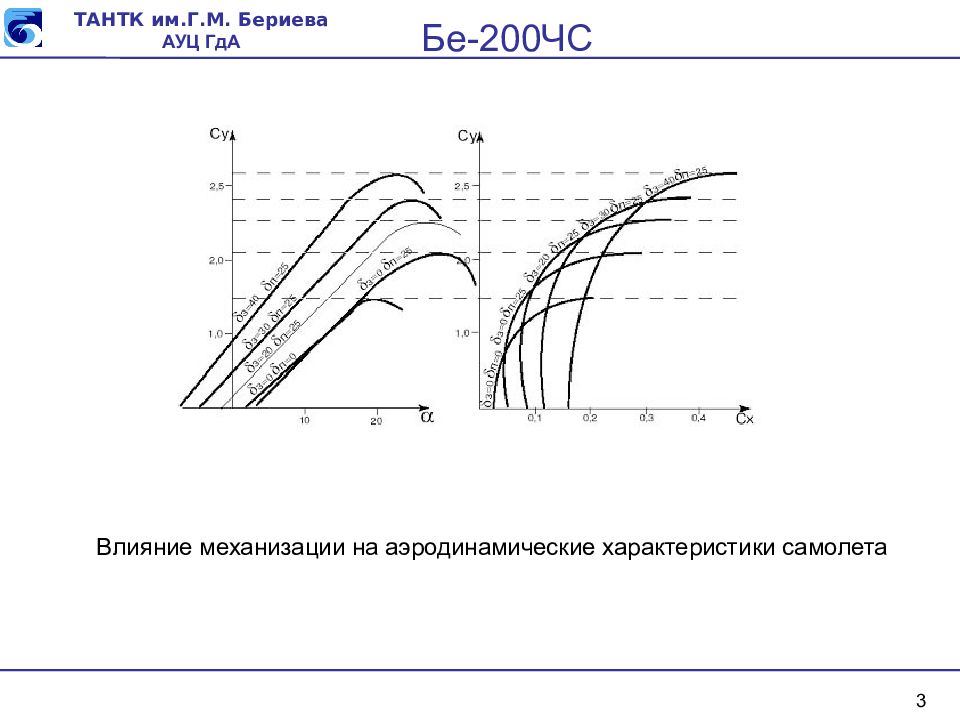

3 Влияние механизации на аэродинамические характеристики самолета

Изображение слайда

Слайд 4

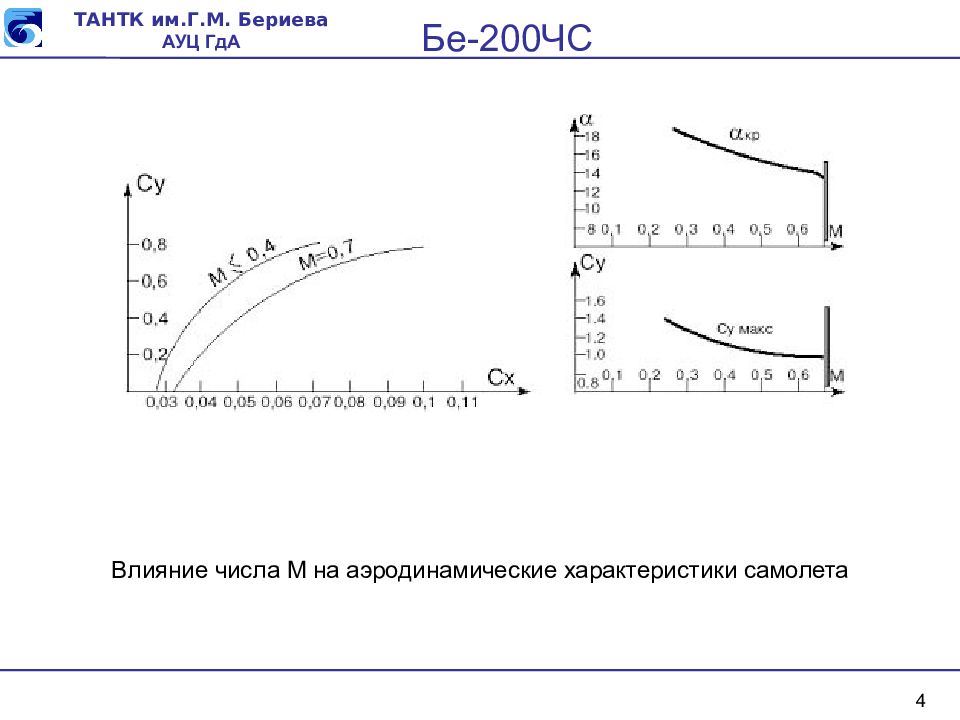

4 Влияние числа М на аэродинамические характеристики самолета

Изображение слайда

Слайд 5: Характеристика силовой установки

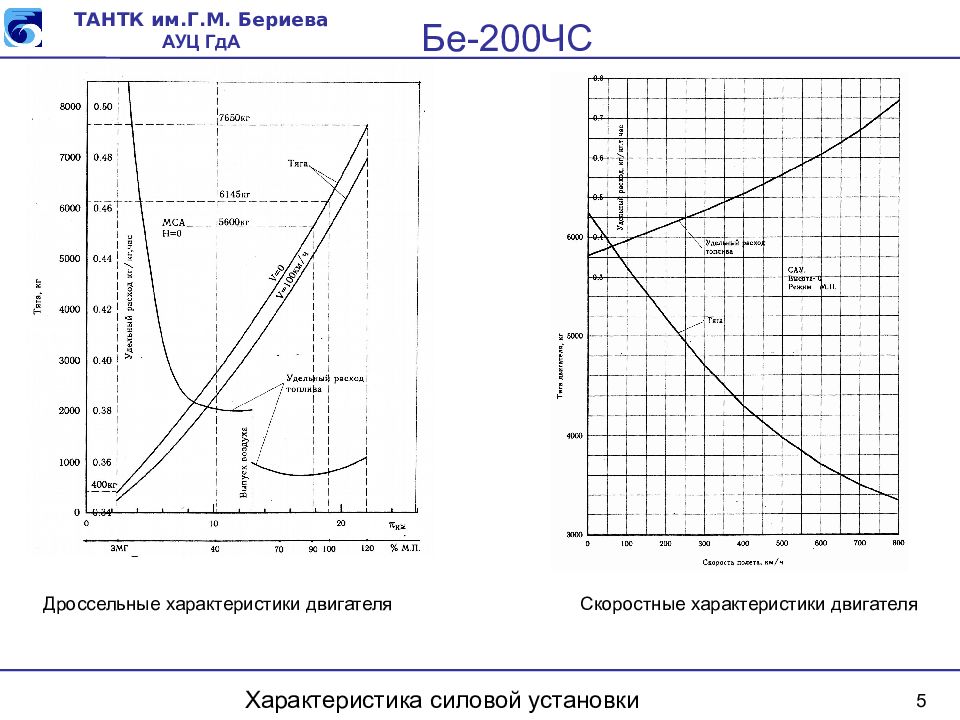

5 Характеристика силовой установки Дроссельные характеристики двигателя Скоростные характеристики двигателя

Изображение слайда

Слайд 6

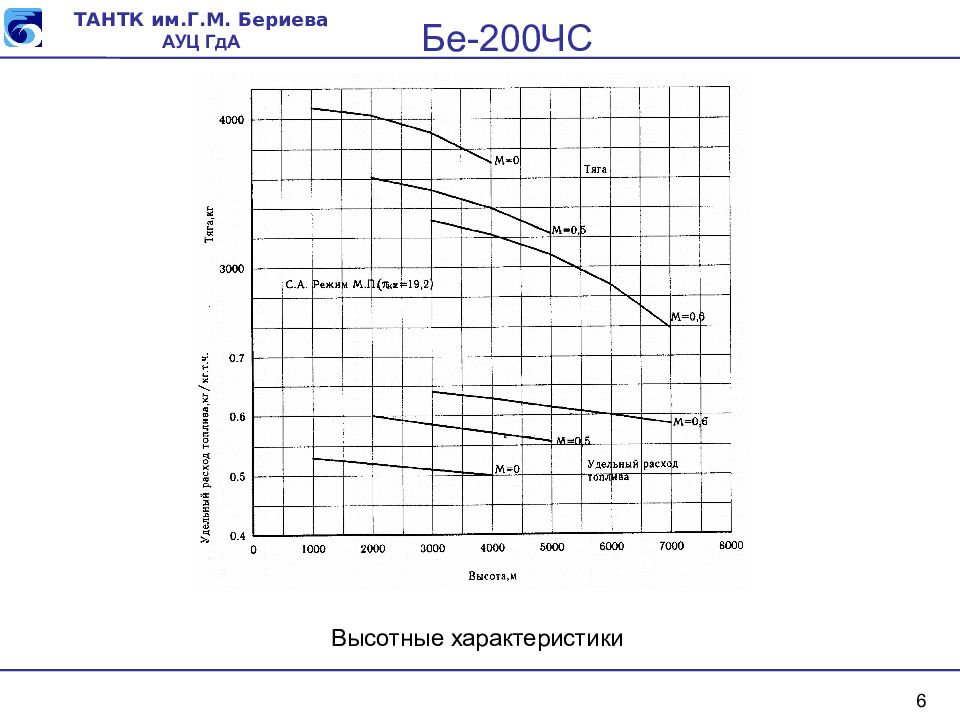

6 Высотные характеристики

Изображение слайда

Слайд 7

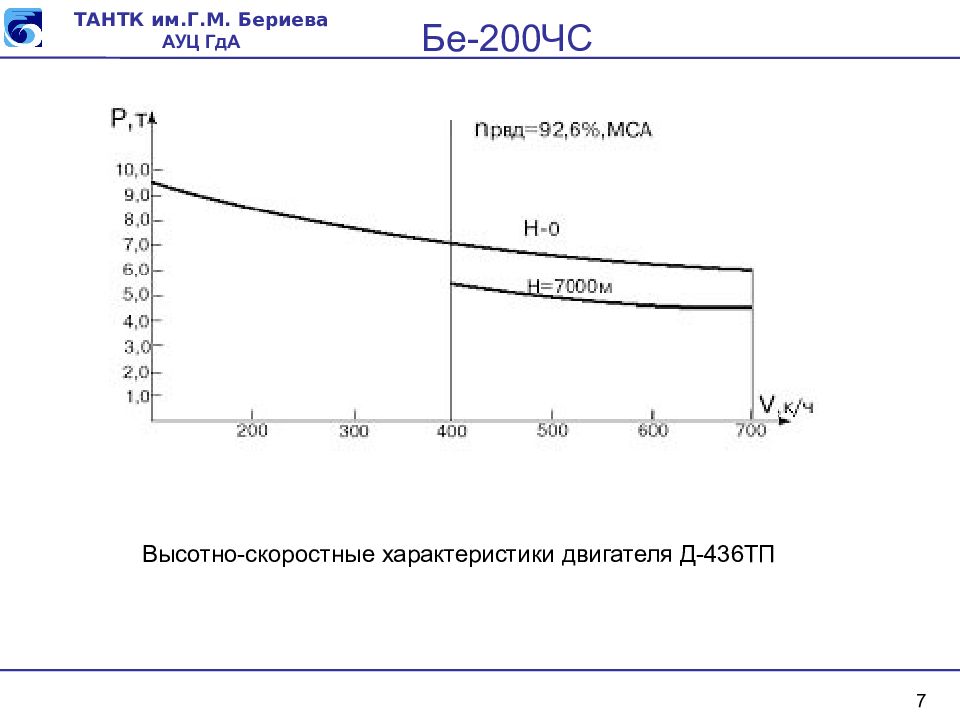

7 Высотно-скоростные характеристики двигателя Д-436ТП

Изображение слайда

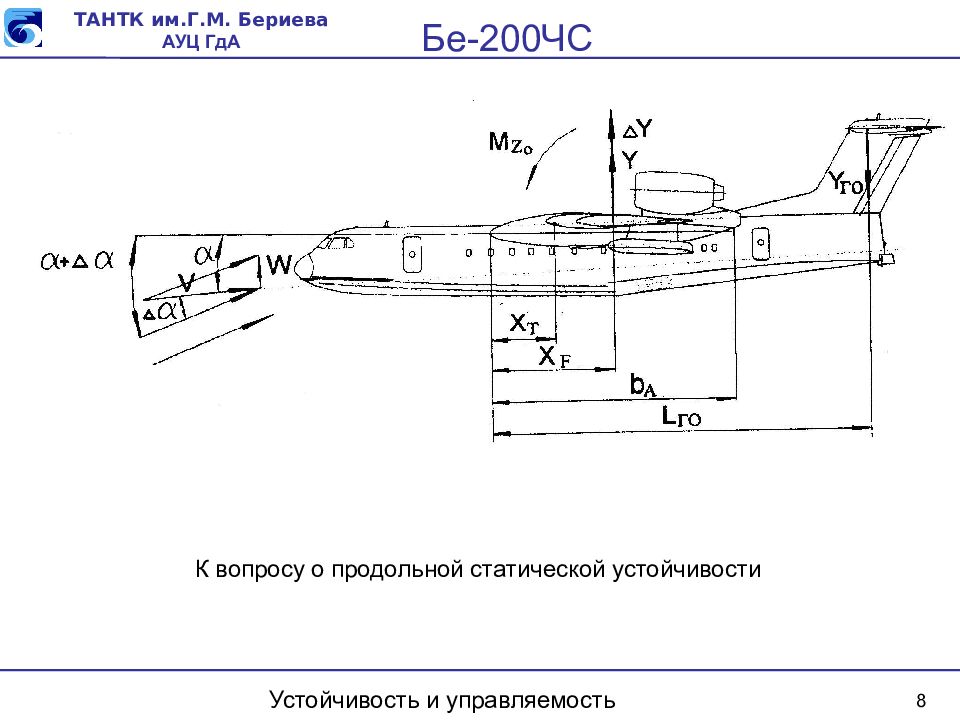

8 Устойчивость и управляемость К вопросу о продольной статической устойчивости

Изображение слайда

Слайд 9

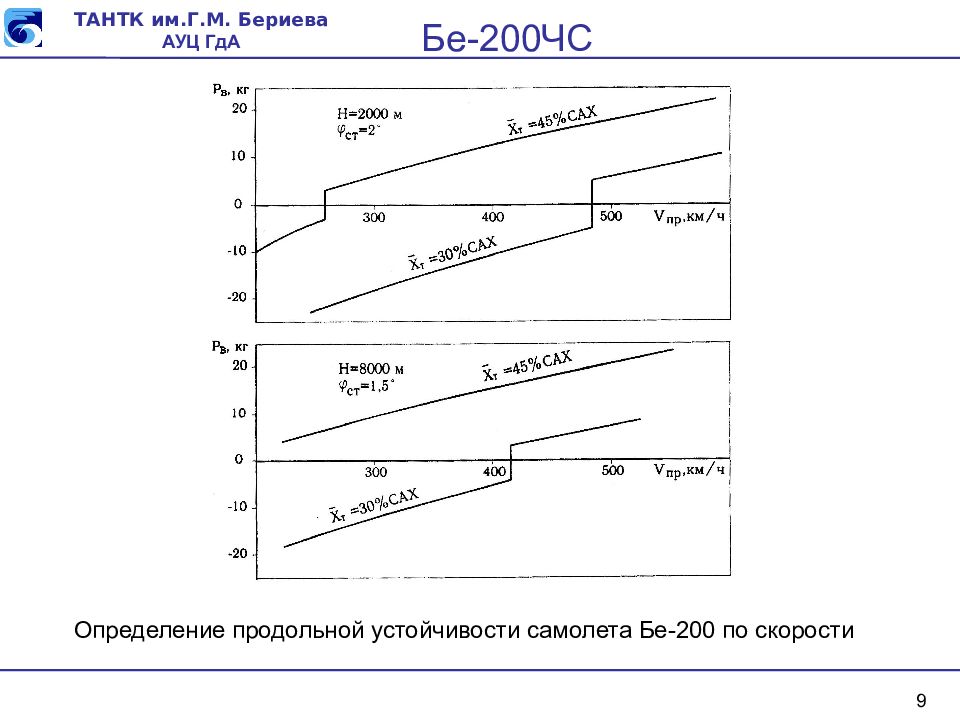

9 Определение продольной устойчивости самолета Бе-200 по скорости

Изображение слайда

Слайд 10

10 К вопросу о путевой статической устойчивости

Изображение слайда

Слайд 11

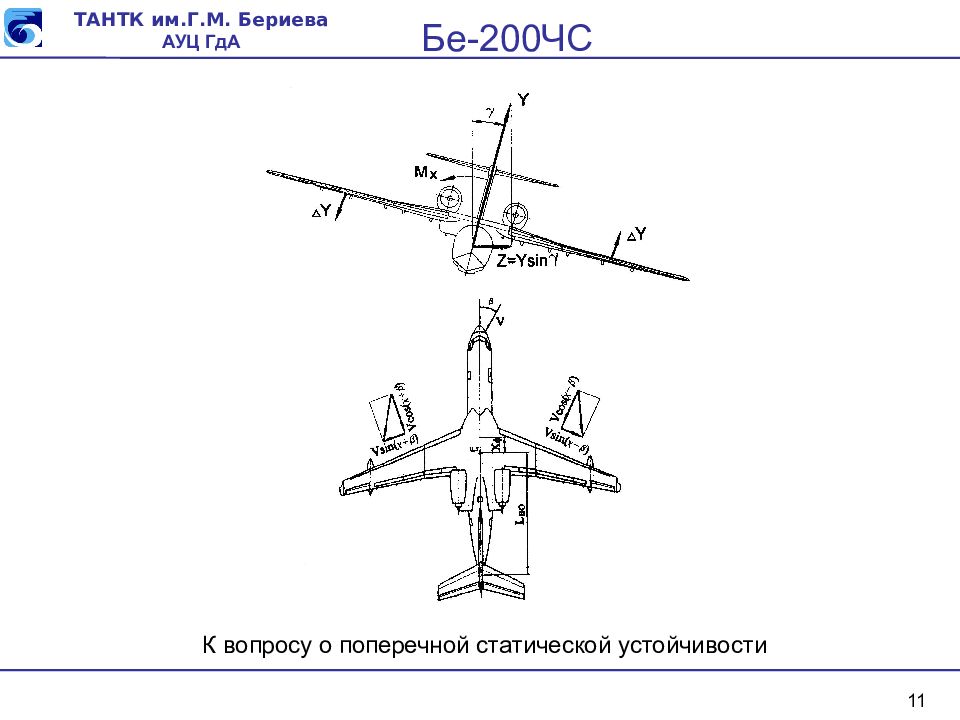

11 К вопросу о поперечной статической устойчивости

Изображение слайда

Слайд 12

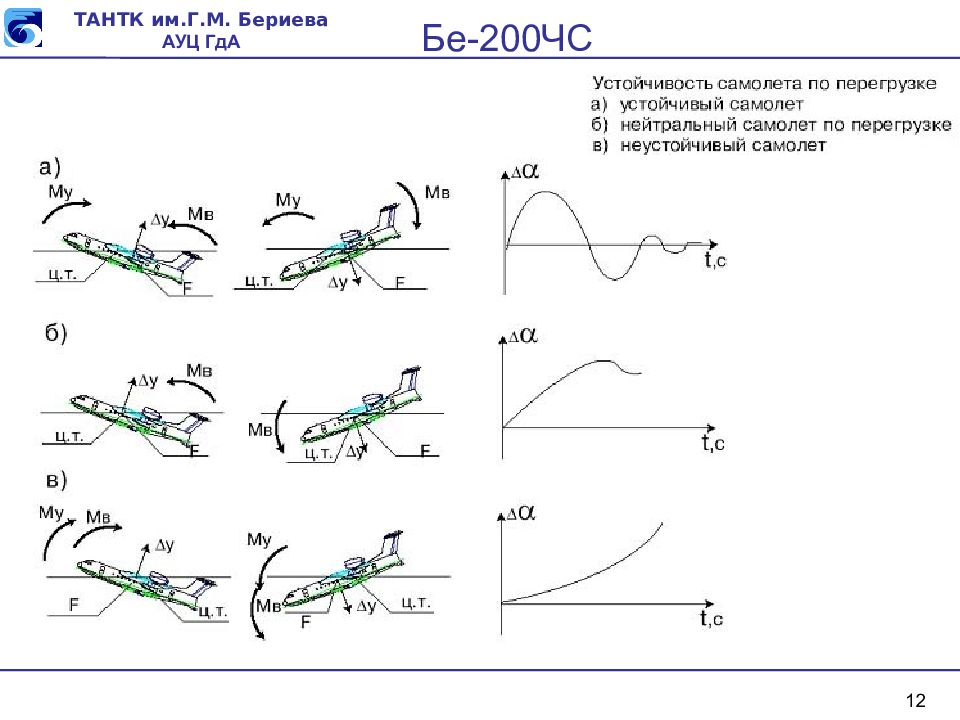

12

Изображение слайда

Слайд 13

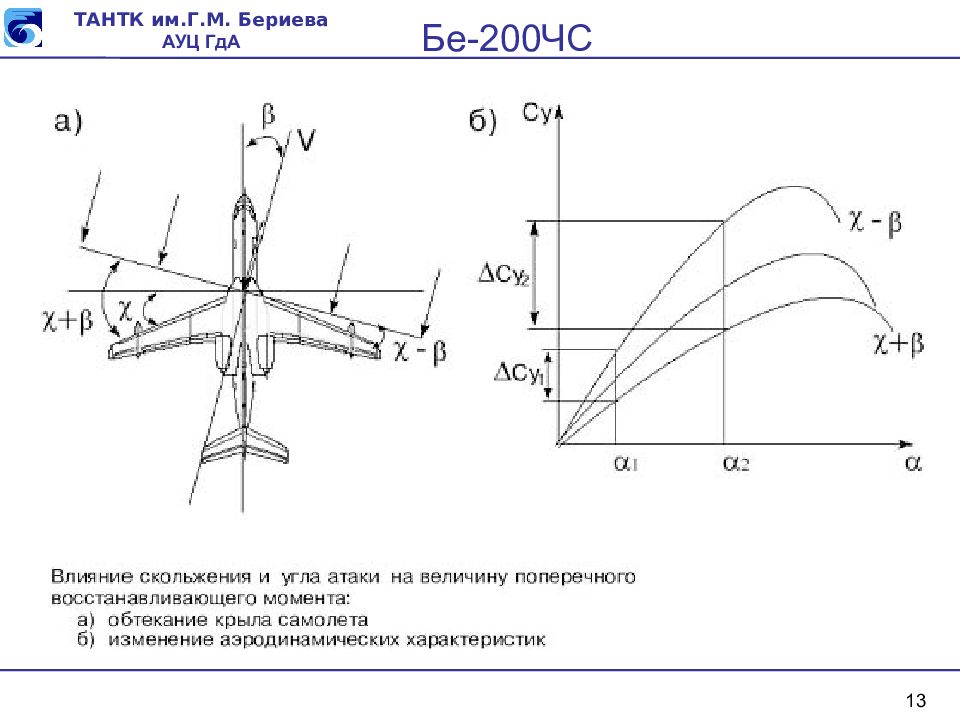

13

Изображение слайда

Слайд 14: Установившиеся режимы полета

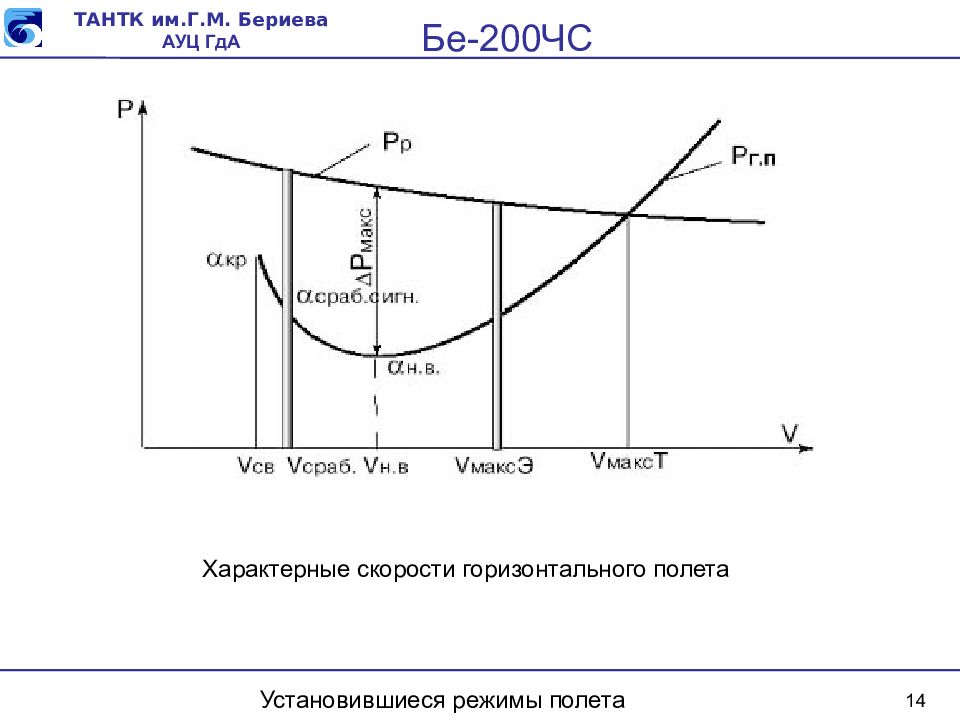

14 Установившиеся режимы полета Характерные скорости горизонтального полета

Изображение слайда

Слайд 15

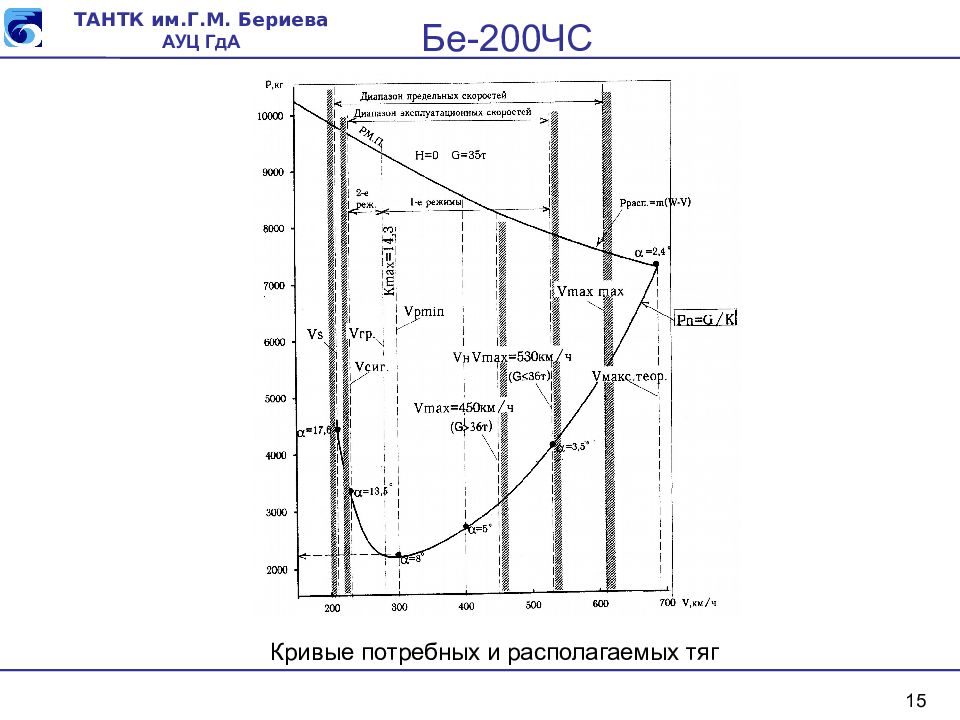

15 Кривые потребных и располагаемых тяг

Изображение слайда

Слайд 16

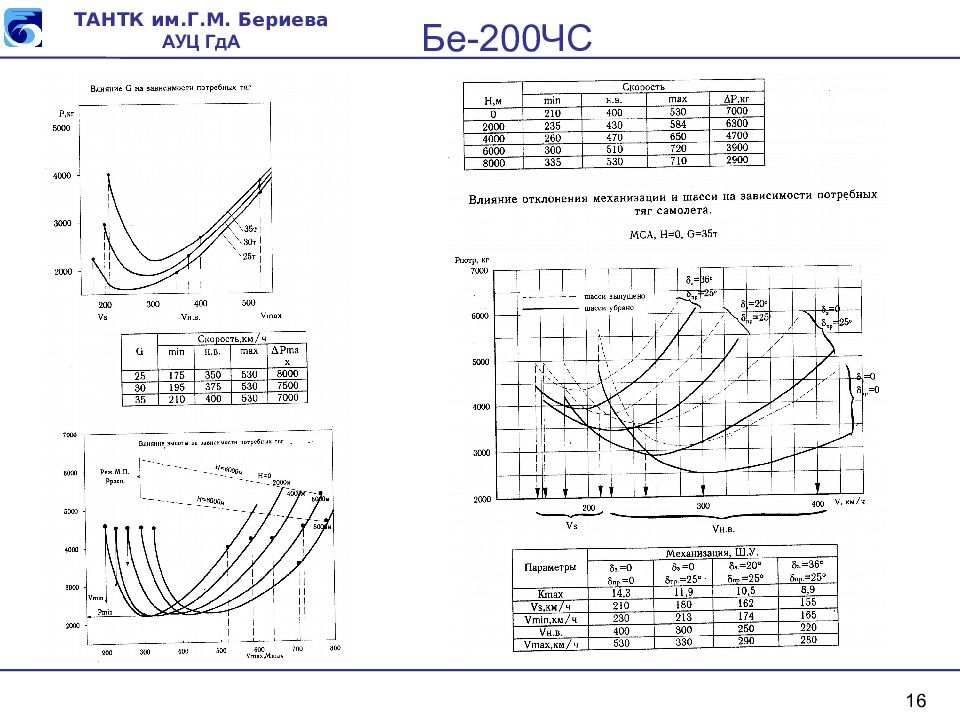

16

Изображение слайда

Слайд 17

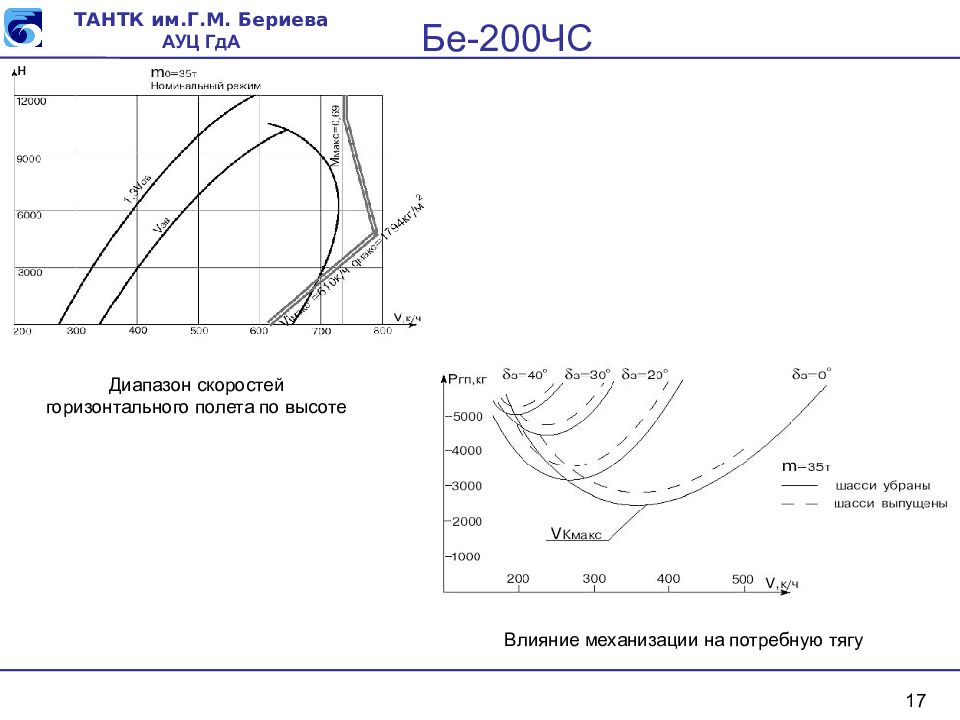

17 Диапазон скоростей горизонтального полета по высоте Влияние механизации на потребную тягу

Изображение слайда

Слайд 18

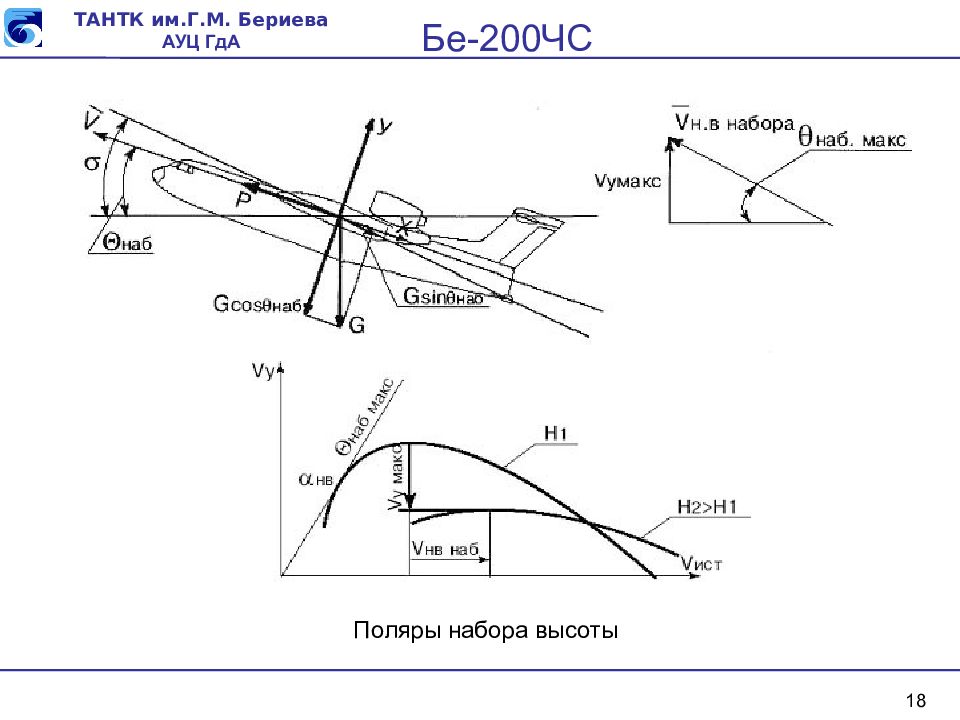

18 Поляры набора высоты

Изображение слайда

Слайд 19

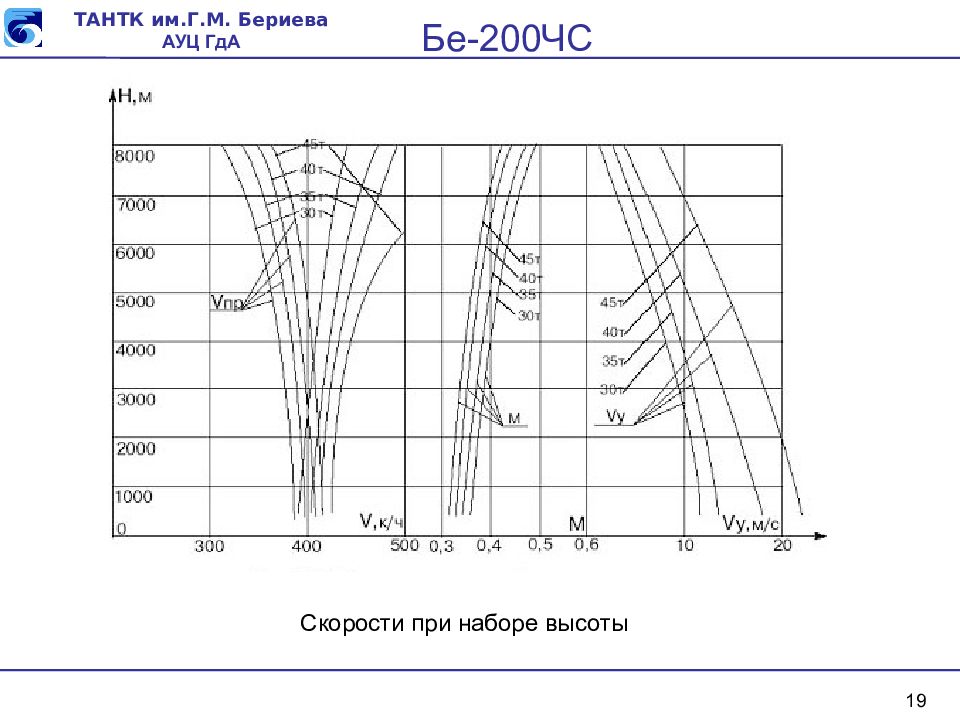

19 Скорости при наборе высоты

Изображение слайда

Слайд 20

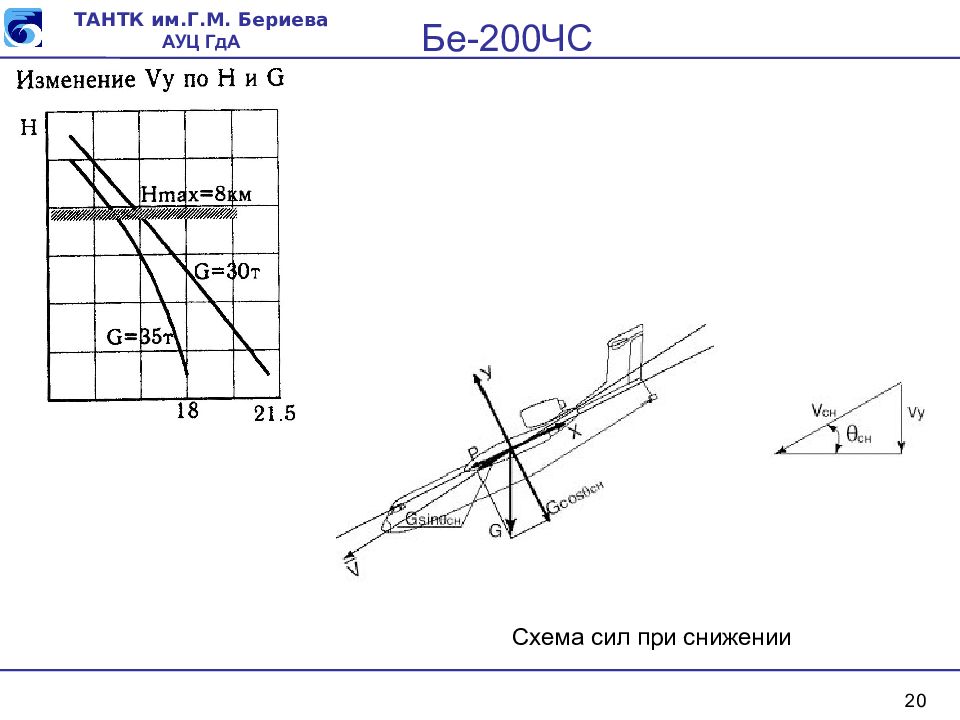

20 Схема сил при снижении

Изображение слайда

Слайд 21

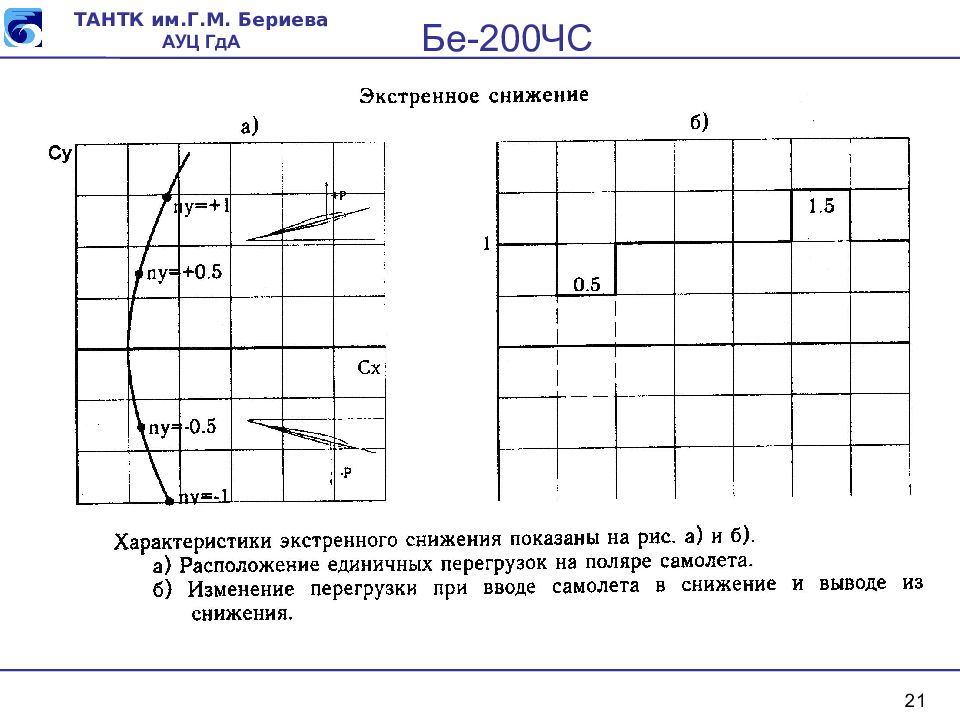

21

Изображение слайда

Слайд 22: Маневренные характеристики

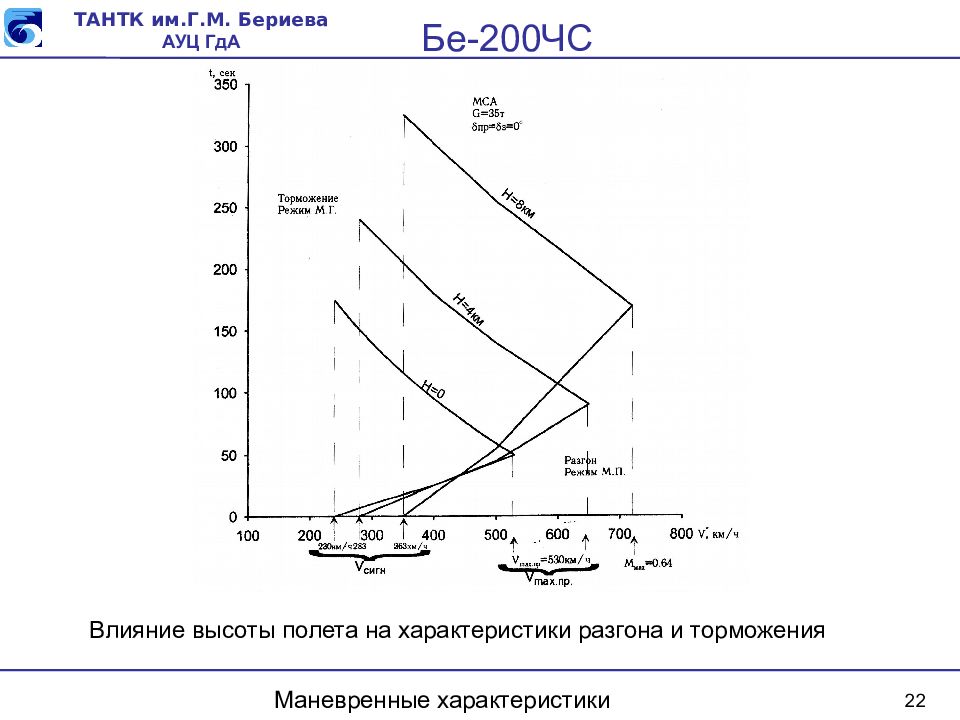

22 Маневренные характеристики Влияние высоты полета на характеристики разгона и торможения

Изображение слайда

Слайд 23

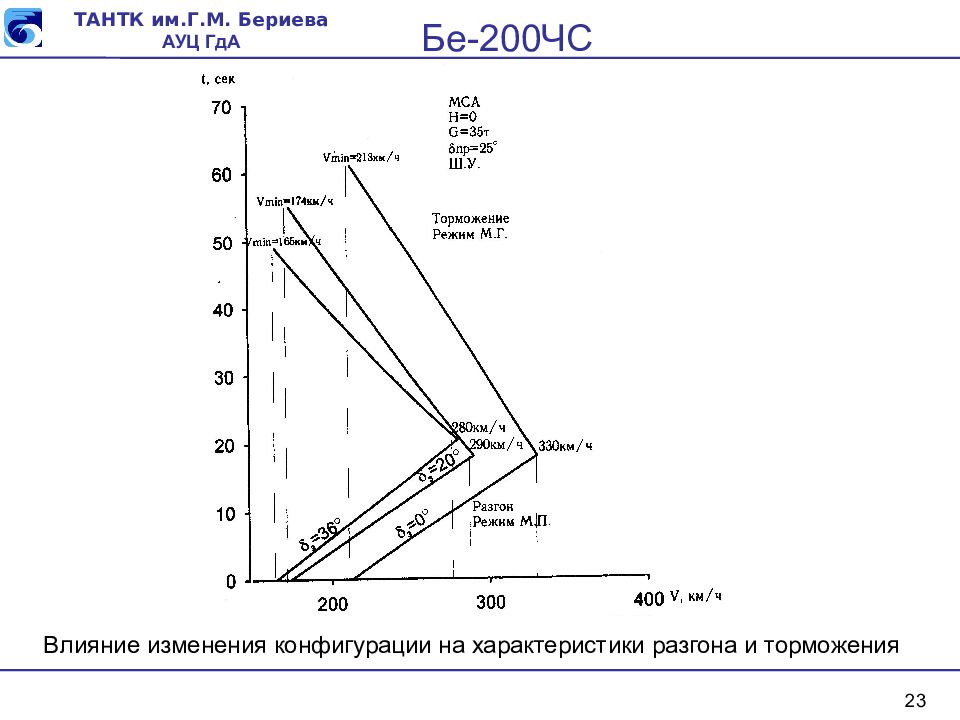

23 Влияние изменения конфигурации на характеристики разгона и торможения

Изображение слайда

Слайд 24

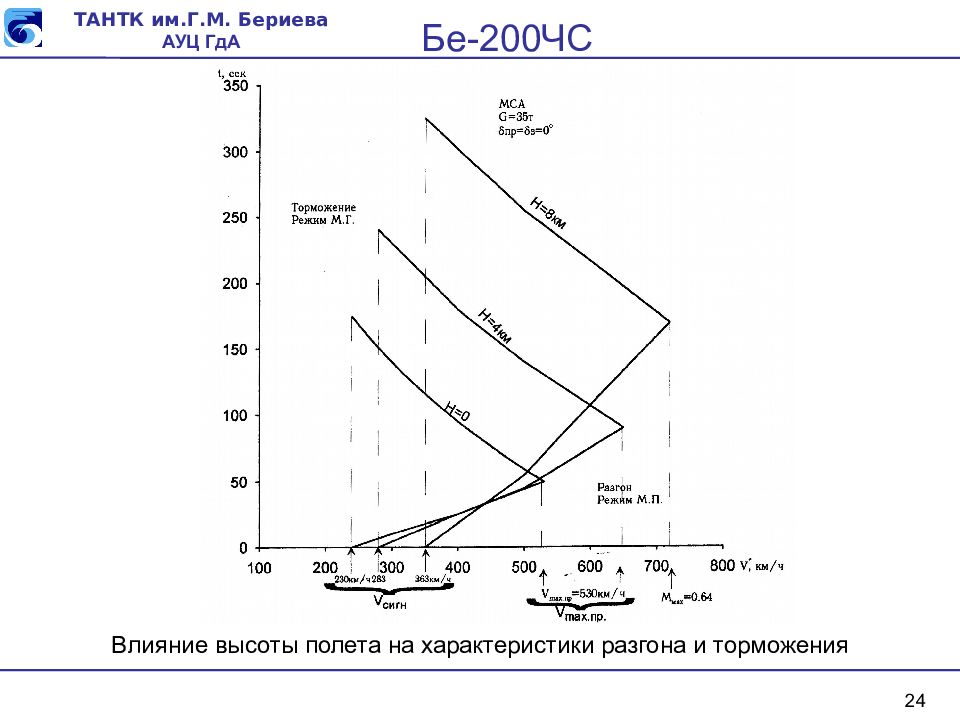

24 Влияние высоты полета на характеристики разгона и торможения

Изображение слайда

Слайд 25: Взлет

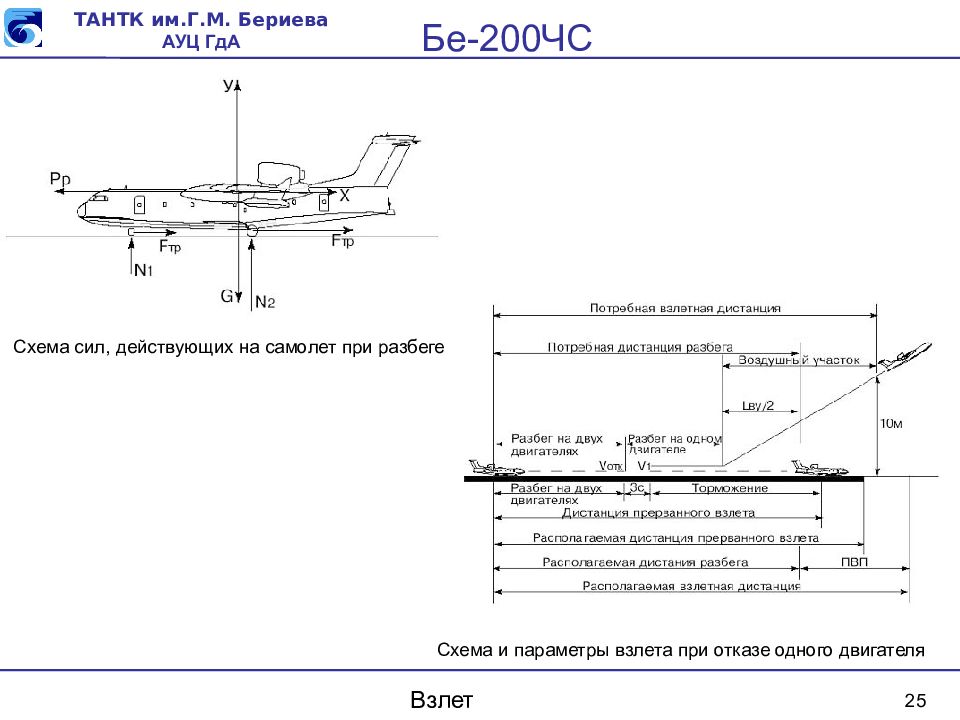

25 Взлет Схема сил, действующих на самолет при разбеге Схема и параметры взлета при отказе одного двигателя

Изображение слайда

Слайд 26

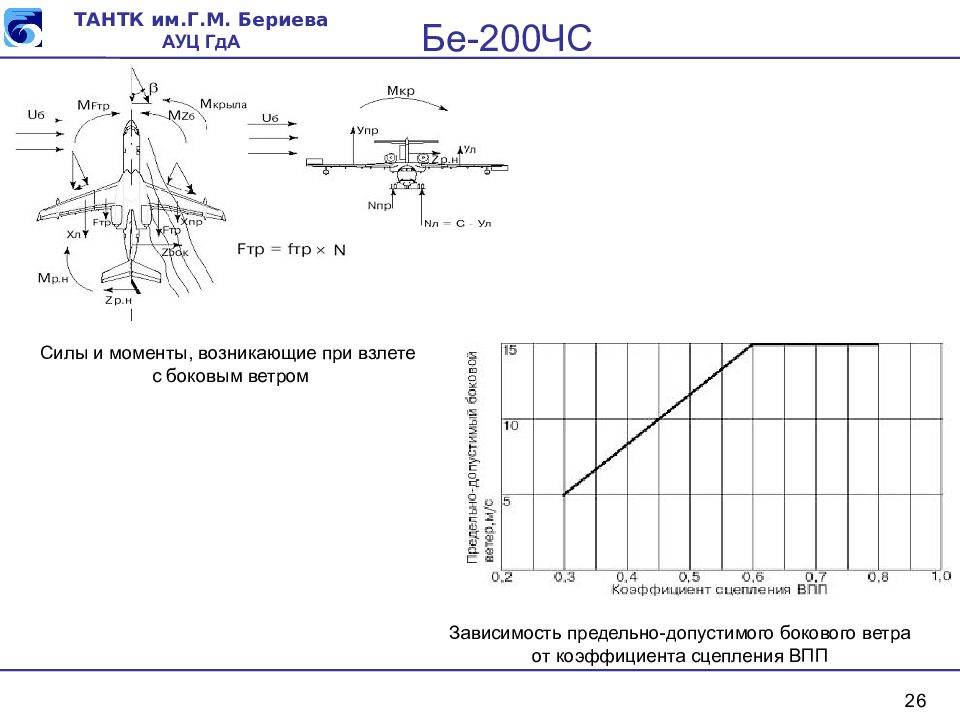

26 Силы и моменты, возникающие при взлете с боковым ветром Зависимость предельно-допустимого бокового ветра от коэффициента сцепления ВПП

Изображение слайда

Слайд 27: Посадка

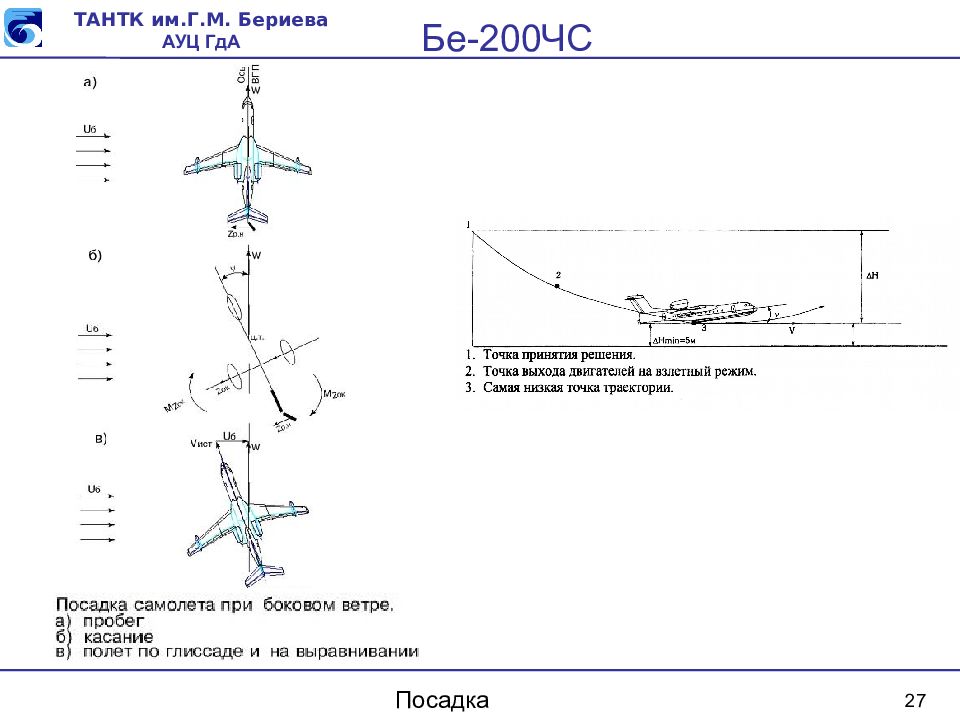

27 Посадка

Изображение слайда

Слайд 28: Полет в особых условиях

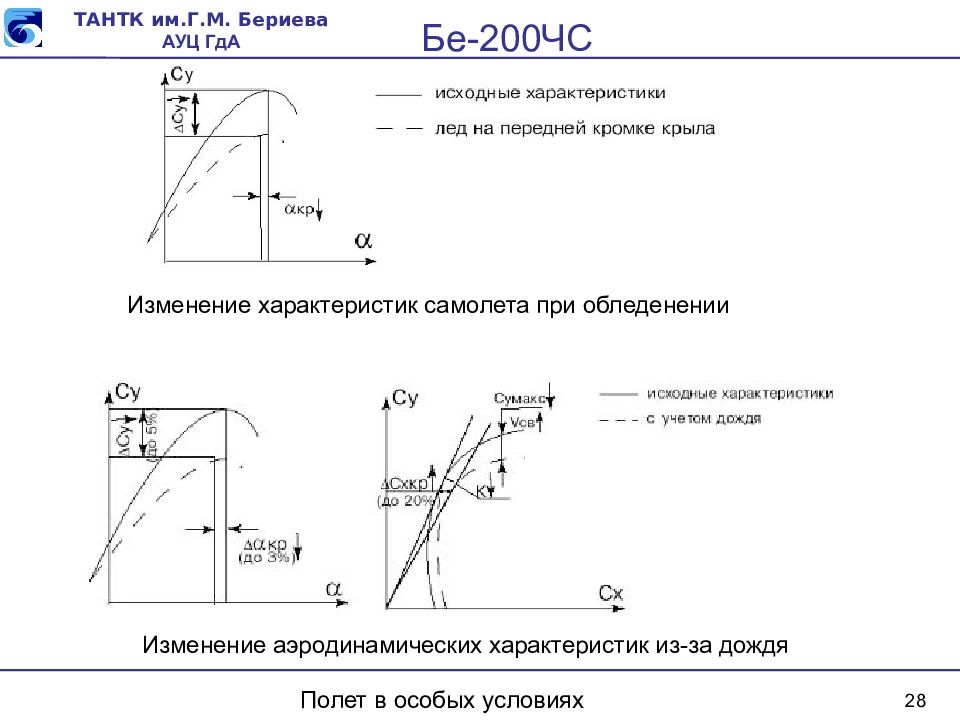

28 Полет в особых условиях Изменение характеристик самолета при обледенении Изменение аэродинамических характеристик из-за дождя

Изображение слайда

Слайд 29

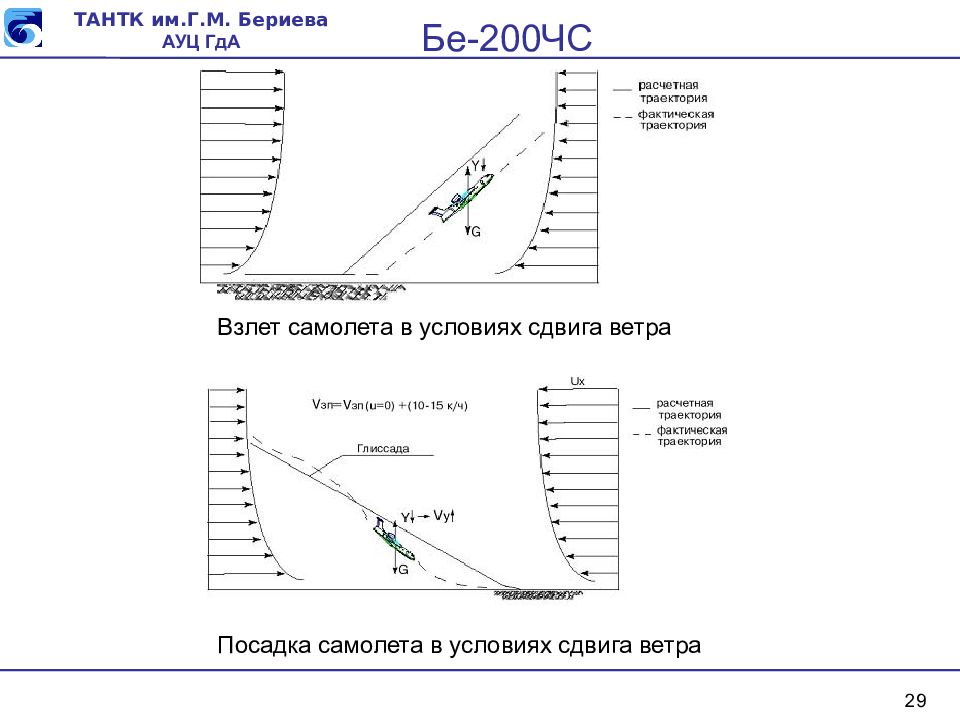

29 Взлет самолета в условиях сдвига ветра Посадка самолета в условиях сдвига ветра

Изображение слайда

Слайд 30

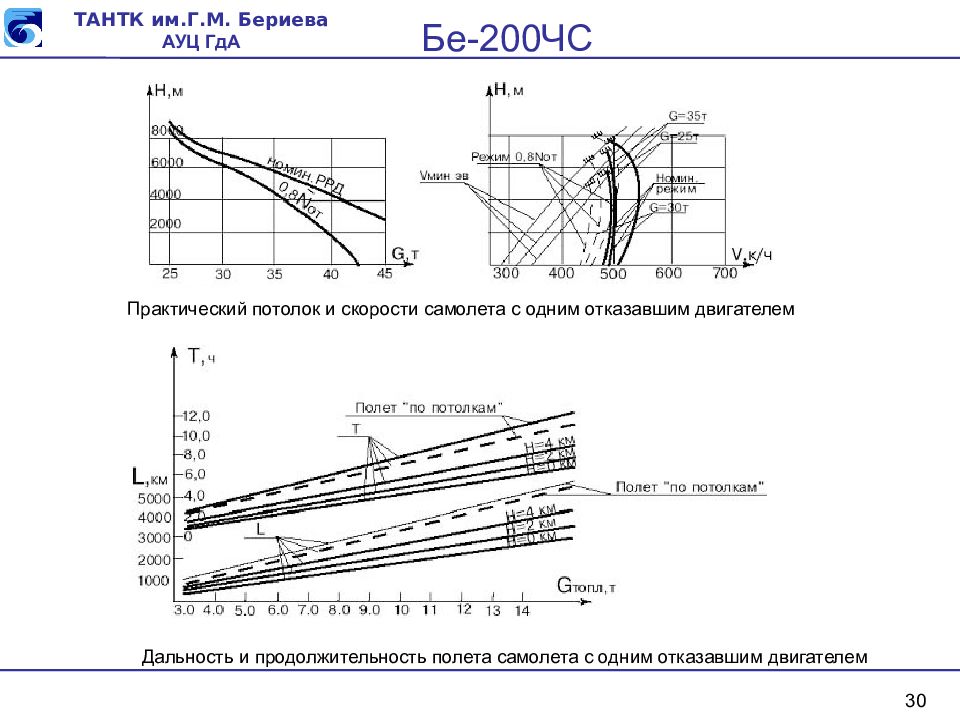

30 Практический потолок и скорости самолета с одним отказавшим двигателем Дальность и продолжительность полета самолета с одним отказавшим двигателем

Изображение слайда

Последний слайд презентации: Аэродинамика самолета

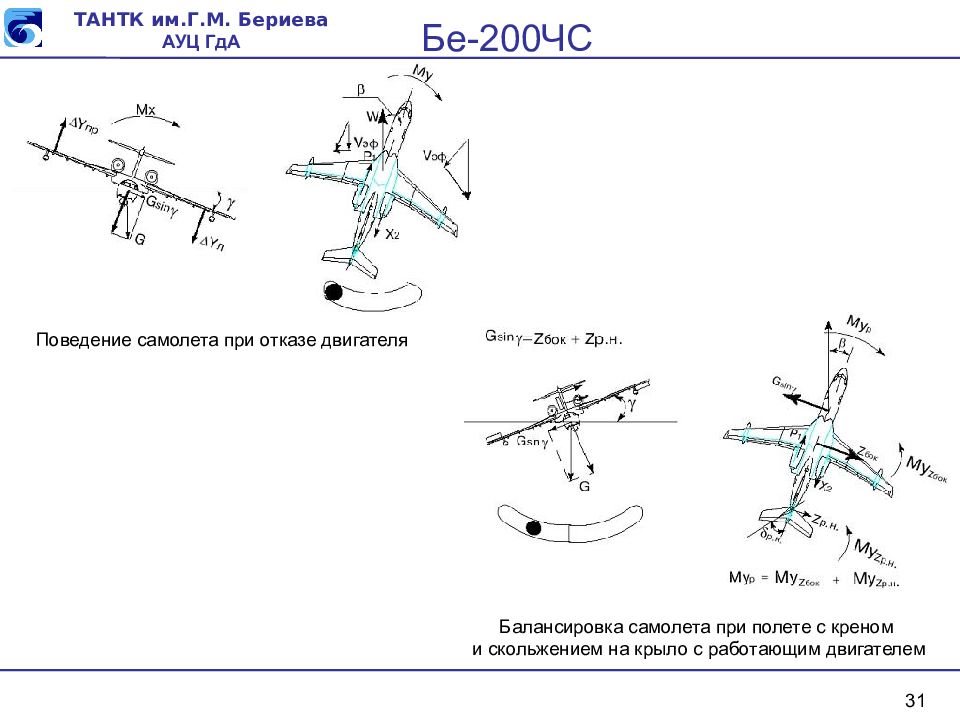

31 Поведение самолета при отказе двигателя Балансировка самолета при полете с креном и скольжением на крыло с работающим двигателем

Изображение слайда
