Конструкция и эксплуатация DA-42
  • Конструкция и эксплуатация DA-42
  • Виды самолета
  • Размеры и веса

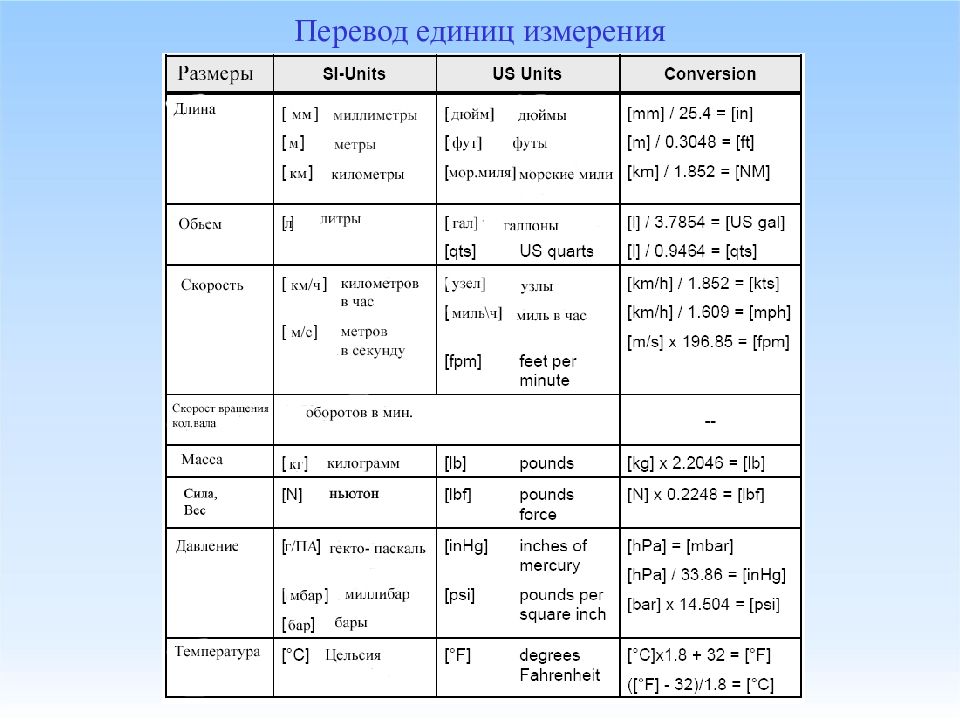

  • Перевод единиц измерения
  • Таблица пересчета галлонов
  • Основные размеры самолета
  • Основные массовые данные

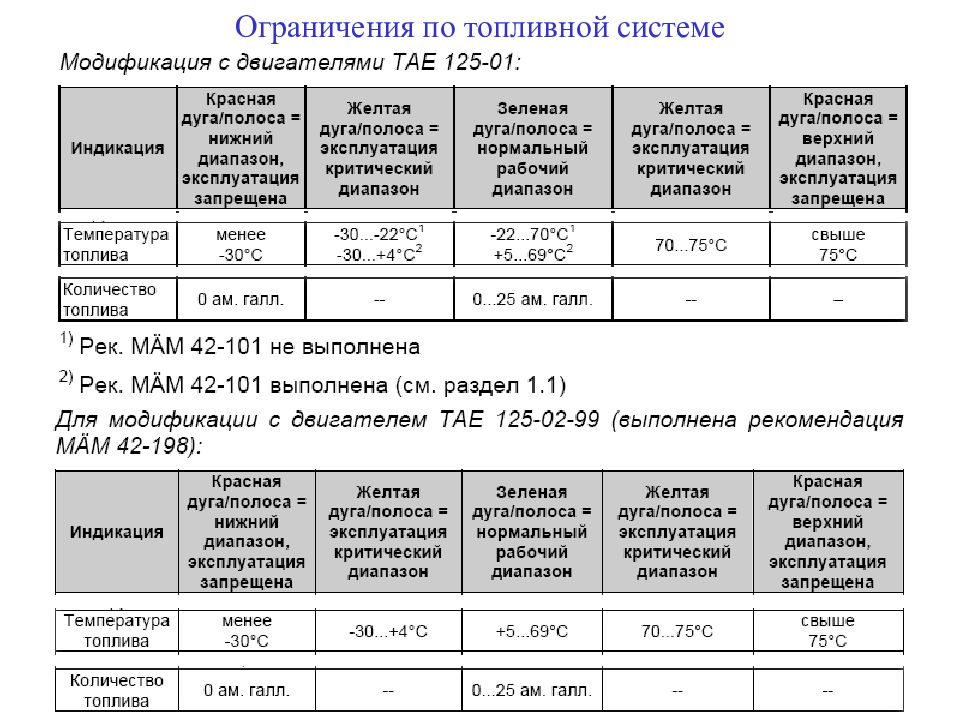

  • Ограничения по топливной системе
  • Количество топлива
  • Предупреждения на экране G1000
  • Световая и звуковая аварийная сигнализация
  • Эксплуатационный коэффициент перегрузки
  • ПЛАНЕР САМОЛЁТА
  • Фюзеляж
  • Основные элементы фюзеляжа
  • Носовая часть фюзеляжа
  • Носовой багажный отсек
  • Люк носового багажника
  • Размещение багажа
  • Защитное покрытие от осколков льда
  • Центроплан
  • Хвостовая часть фюзеляжа
  • Вид изнутри на центроплан и хвост фюзеляжа
  • Фонарь и окна
  • Фонарь кабины
  • Пассажирская дверь
  • Аварийный сброс пассажирской двери
  • Подножки
  • Киль
  • Размещение лючков и створок
  • Оборудование пилотской кабины
  • Фото приборной доски
  • Приборная доска
  • Центральный пульт
  • Отъемная часть крыла
  • Болты крепления крыльев
  • Хвостовое оперение
  • Стабилизатор
  • Крепление стабилизатора
  • Конструкция руля высоты
  • Стабилизатор и навеска РВ
  • Установка триммера РВ
  • Руль направления
  • Триммер руля направления
  • Установка руля направления
  • Установка триммера РН
  • Визуальный контроль расслоения обшивки
  • Контроль расслоения простукиванием
  • Ремонт обшивки
  • ГИДРОСИСТЕМА
  • Гидросистема уборки и выпуска шасси
  • Гидроблок системы уборки и выпуска шасси
  • Гидробак
  • Гидравлический блок управления
  • Гидроаккумулятор
  • ШАССИ
  • Конструкция опор шасси
  • Установка главной опоры шасси
  • Установка носовой опоры шасси
  • Давление в шинах
  • Основная опора шасси
  • Конструкция основной опоры
  • Крепление основной опоры
  • Демонтаж основной опоры
  • Амортизатор основной опоры шасси
  • Створка основной опоры
  • Складывающийся подкос
  • Цилиндр уборки и выпуска главной опоры шасси
  • Носовая опора шасси
  • Конструкция носовой опоры шасси
  • Центрирующий механизм передней опоры шасси
  • Уборка и выпуск шасси
  • Органы управления уборкой и выпуском шасси
  • Сигнализация необходимости выпуска шасси
  • Конструкция системы уборки и выпуска шасси
  • Работа системы при аварийном выпуске шасси
  • Электросхема уборки и выпуска шасси
  • Концевые выключатели шасси
  • Колеса шасси
  • Демонтаж тормоза
  • Демонтаж носового колеса
  • Система торможения колес шасси
  • Агрегаты системы торможения
  • Тормозные педали
  • Кинематика управления передней опорой шасси
  • Минимальная ширина полосы для разворота
  • УПРАВЛЕНИЕ САМОЛЕТОМ
  • Состав управления самолетом
  • Углы отклонения элеронов
  • Тяги управления
  • Управление элеронами в фюзеляже
  • Управление элеронами в крыле
  • Конструкция элеронов
  • Углы отклонения руля высоты
  • Управление рулем высоты
  • Ограничитель хода руля высоты
  • Датчик критических углов атаки
  • Ручка управления самолетом
  • Углы отклонения триммера руля высоты
  • Управление триммером руля высоты
  • Триммер руля высоты
  • Углы отклонения РН
  • Кинематическая схема управления РН
  • Монтажная схема управления РН
  • Педали руля направления
  • Электромеханизм перемещения педалей
  • Углы отклонения триммера РН
  • Управление триммером руля направления
  • Триммер руля направления

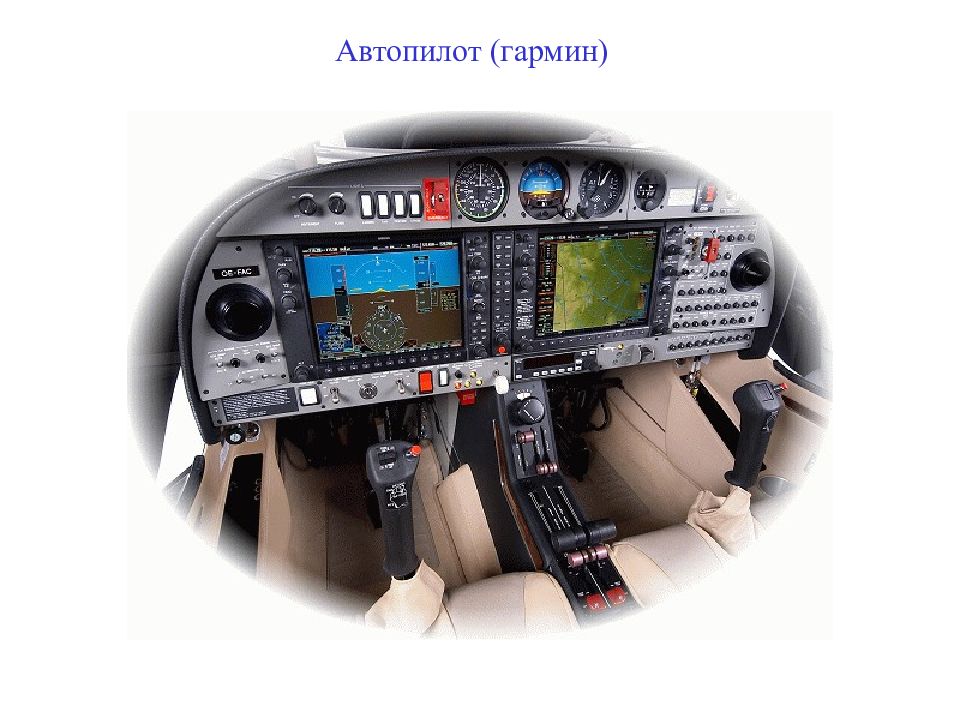

  • Автопилот (гармин)
  • Управление закрылками

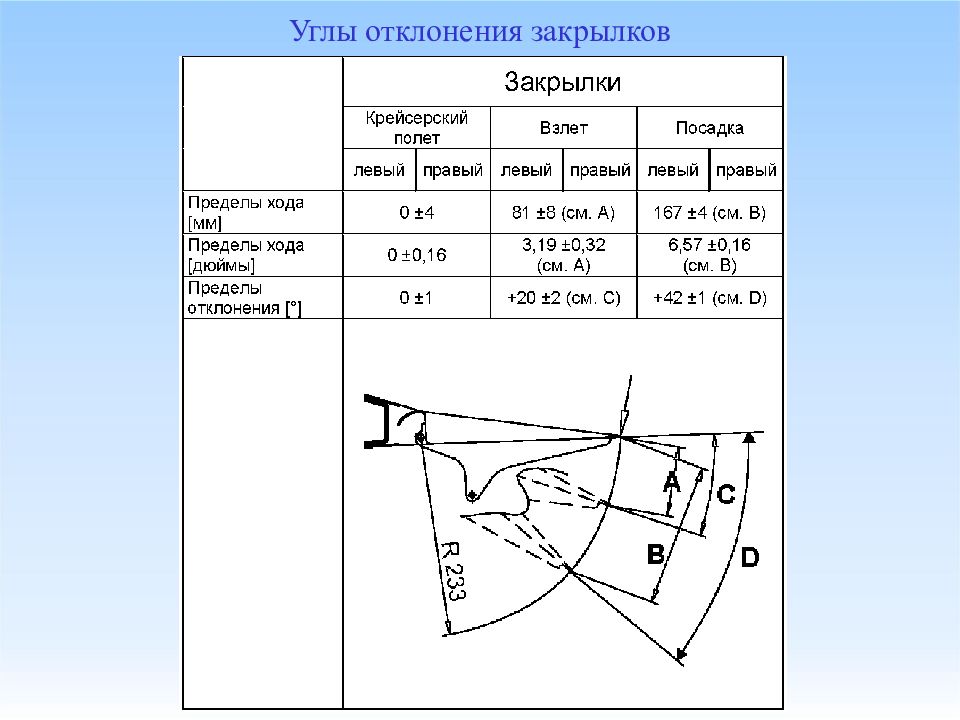

  • Углы отклонения закрылков
  • Проводка управления закрылками

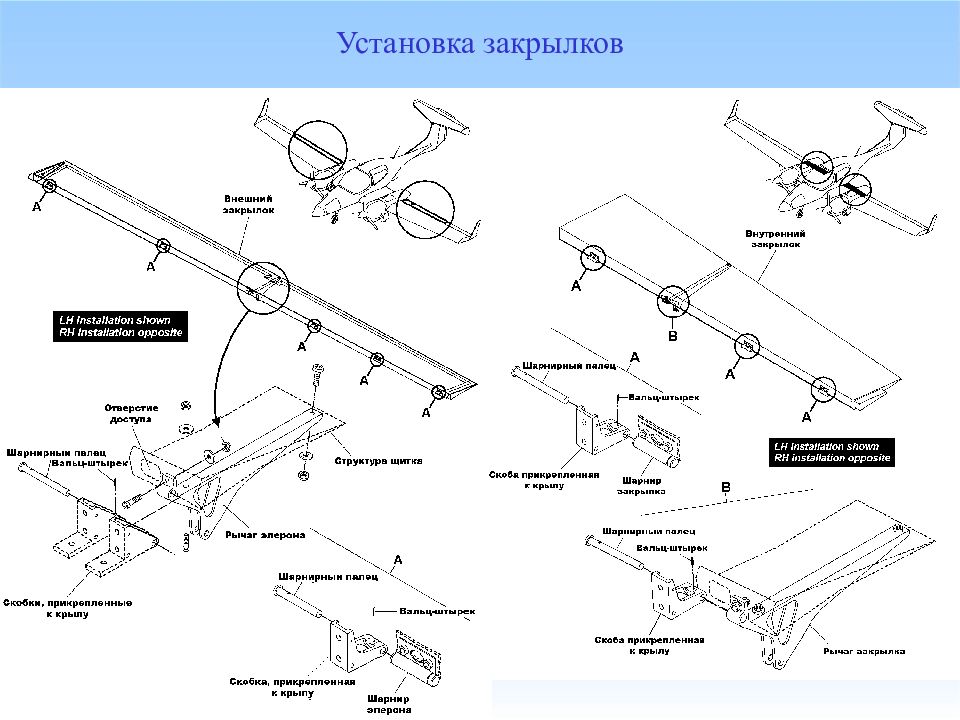

  • Установка закрылков

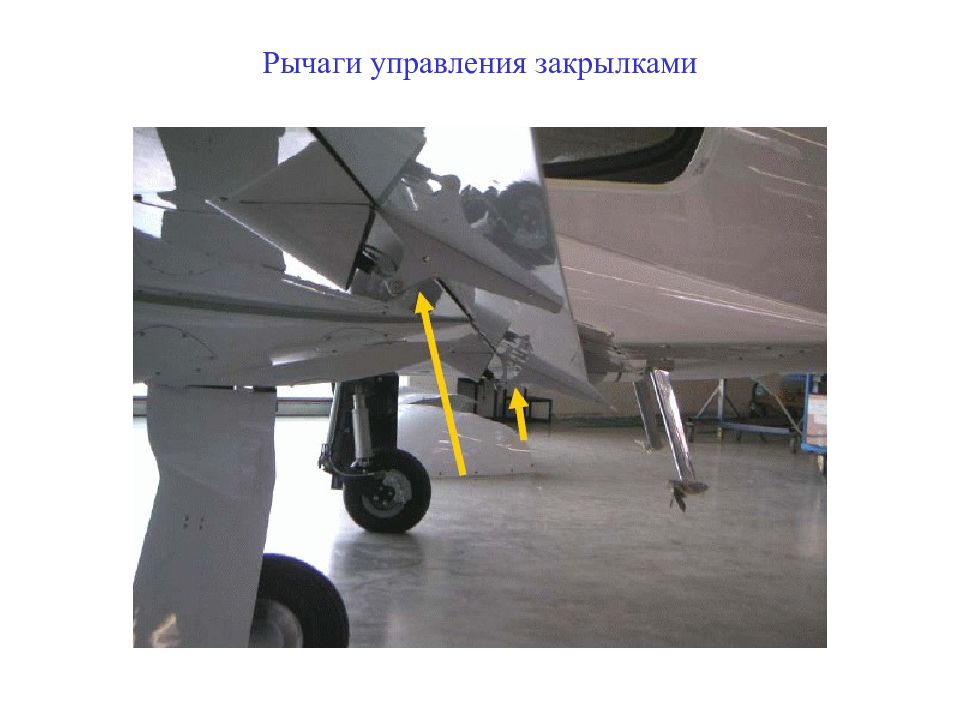

  • Рычаги управления закрылками
  • Привод и сигнализация закрылков

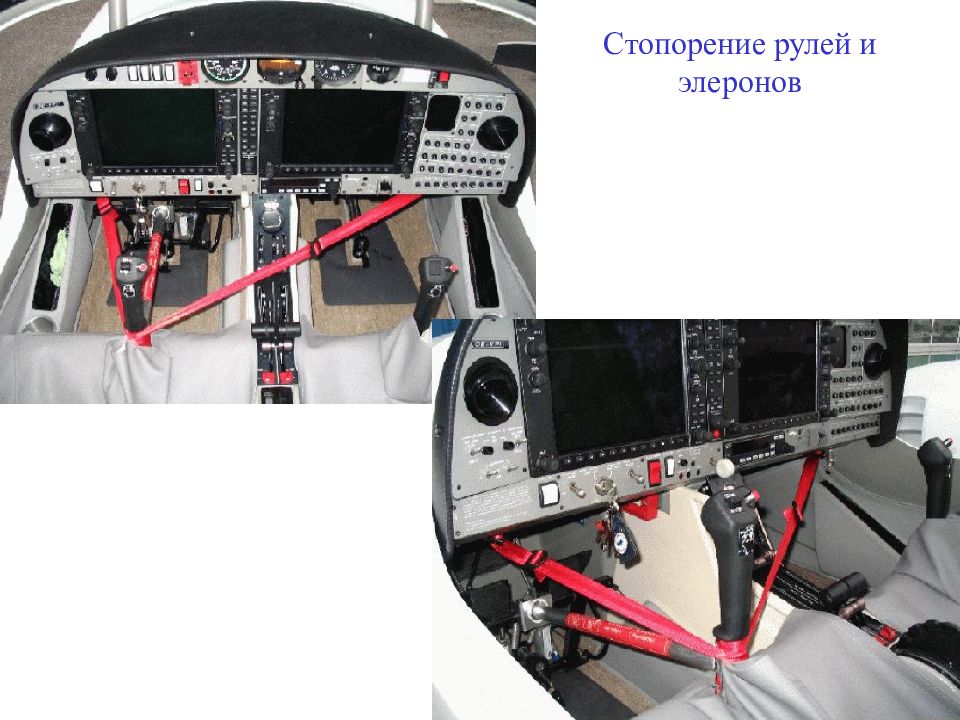

  • Стопорение рулей и элеронов
  • ТОПЛИВНАЯ СИСТЕМА

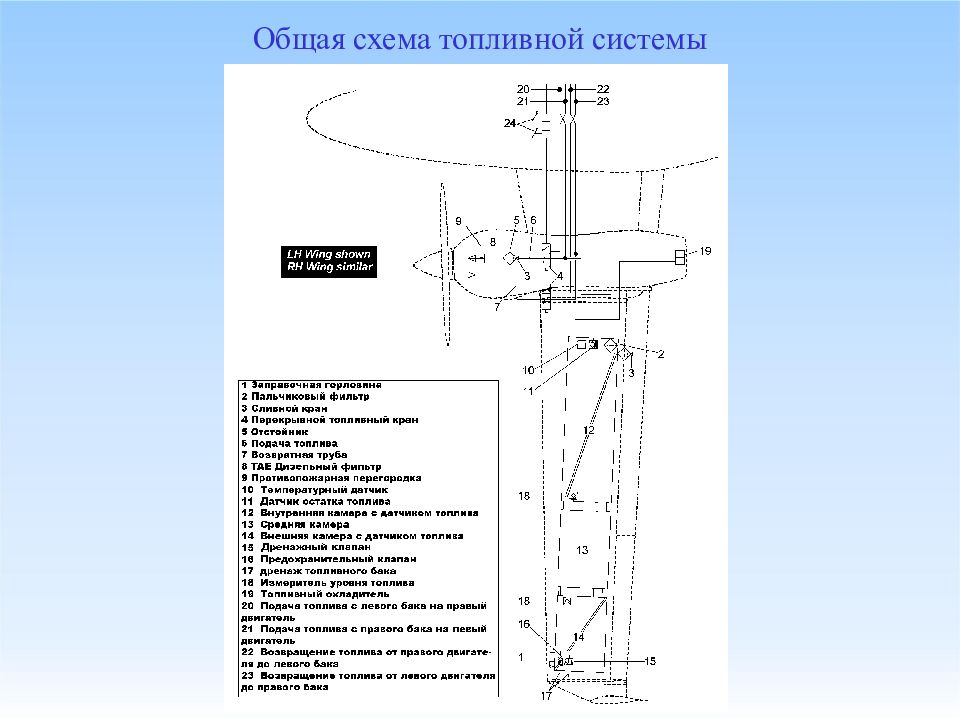

  • Общая схема топливной системы

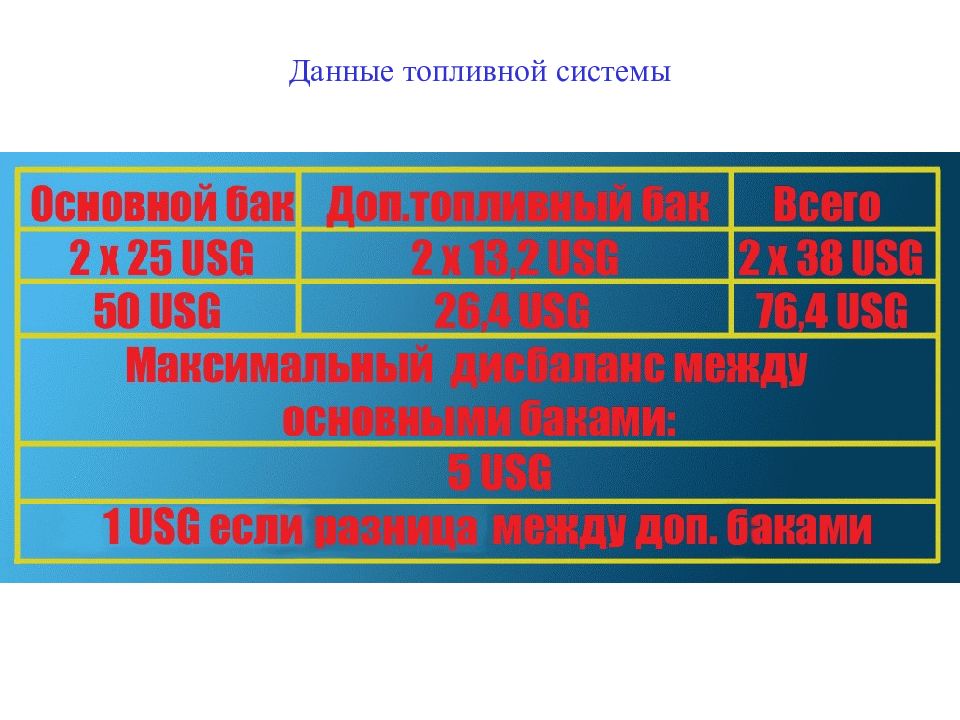

  • Данные топливной системы

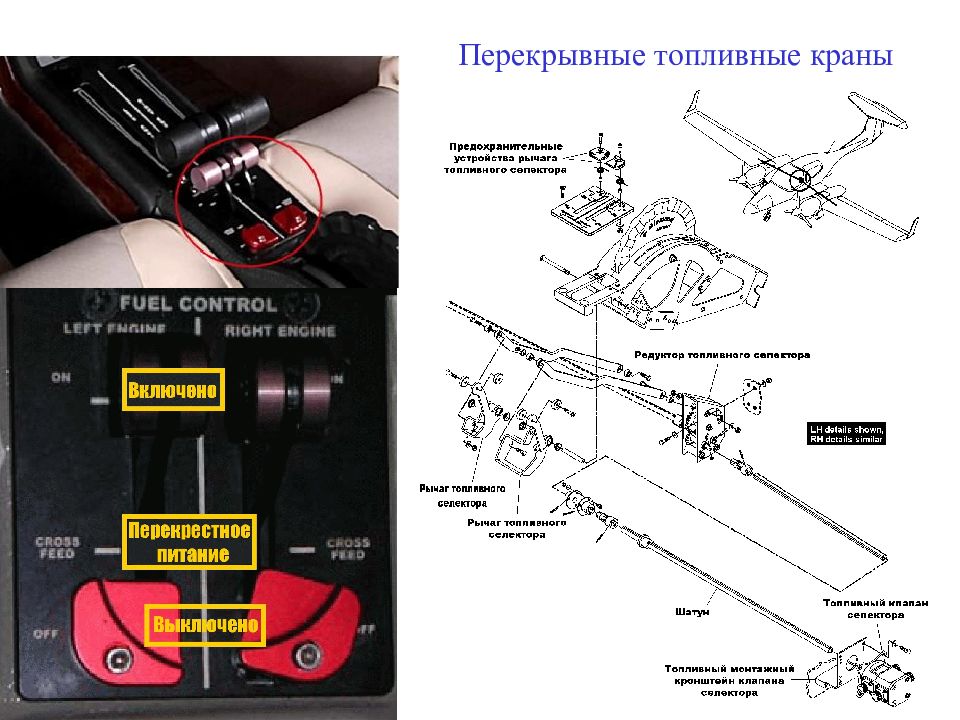

  • Перекрывные топливные краны
  • Схема перекрестной подачи топлива

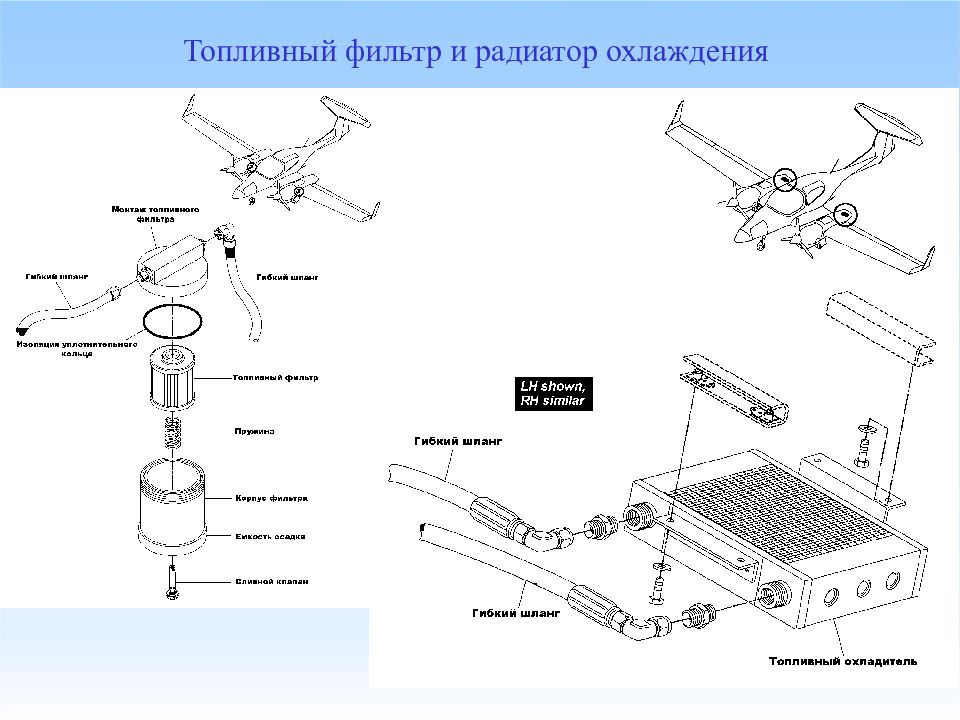

  • Топливный фильтр и радиатор охлаждения

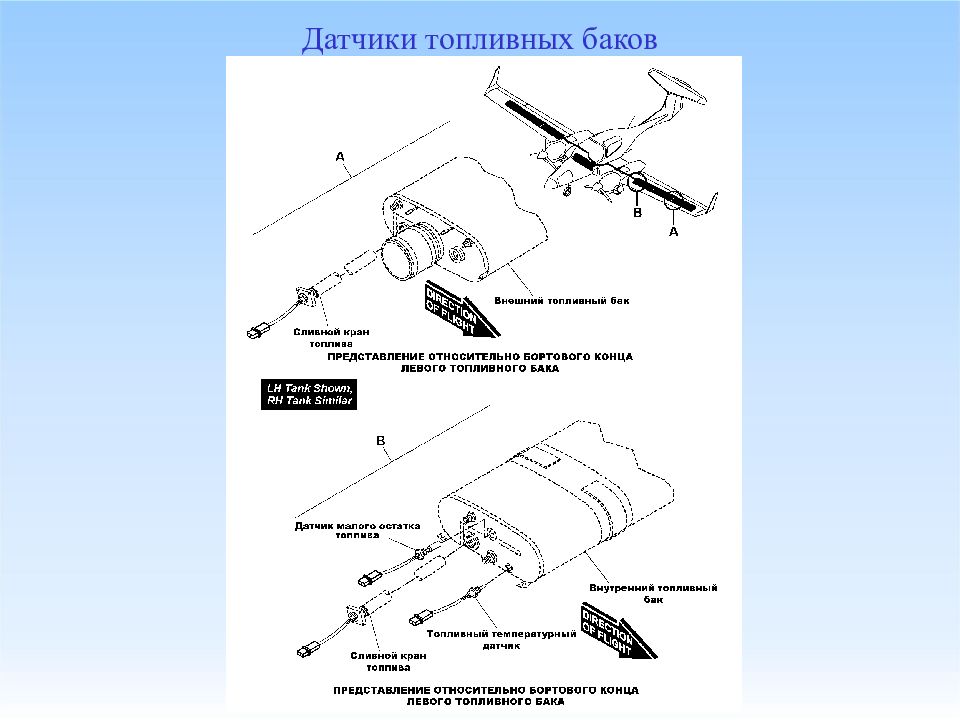

  • Датчики топливных баков

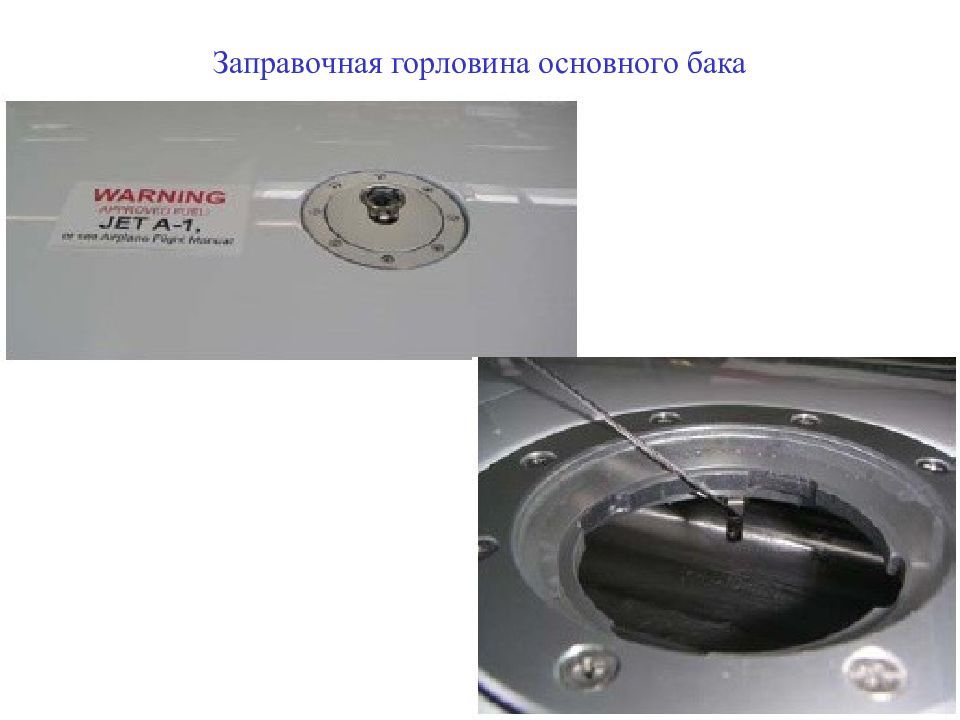

  • Заправочная горловина основного бака

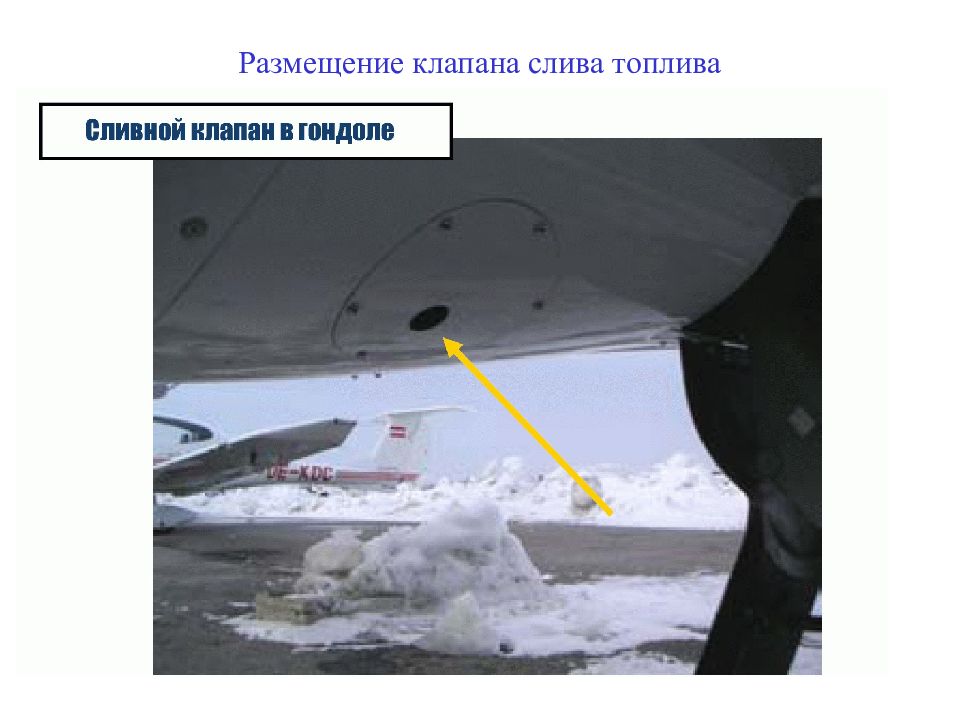

  • Размещение клапана слива топлива

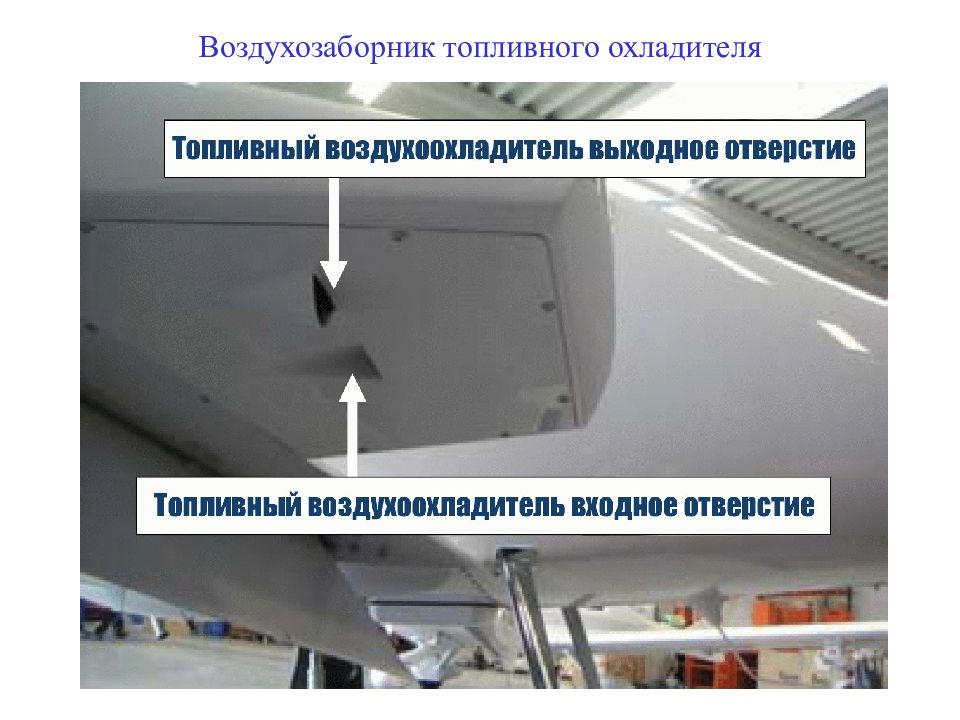

  • Воздухозаборник топливного охладителя

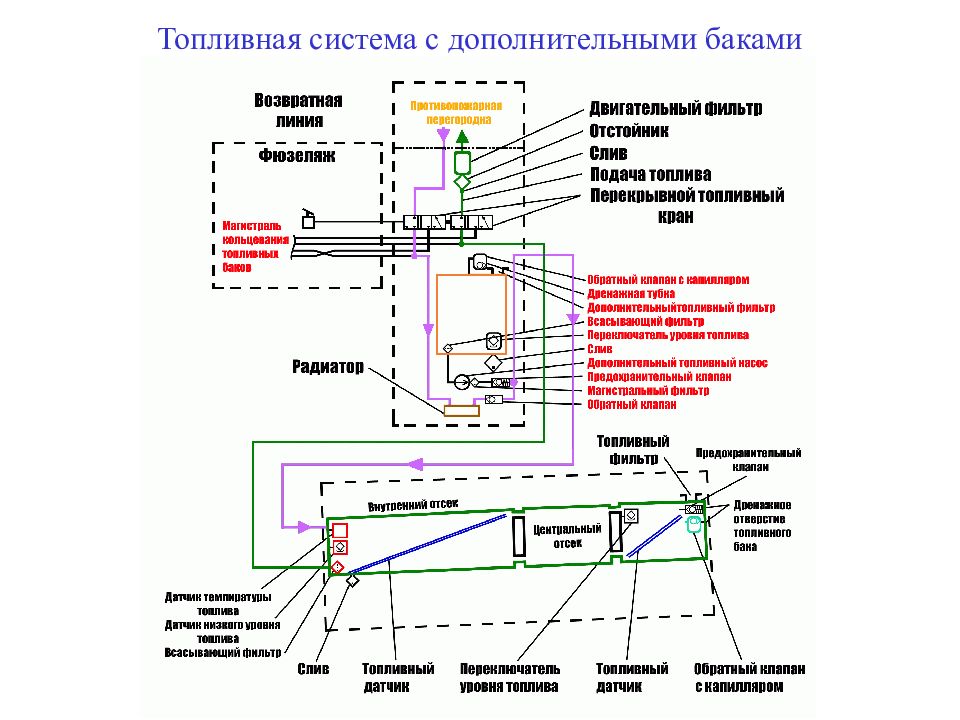

  • Топливная система с дополнительными баками

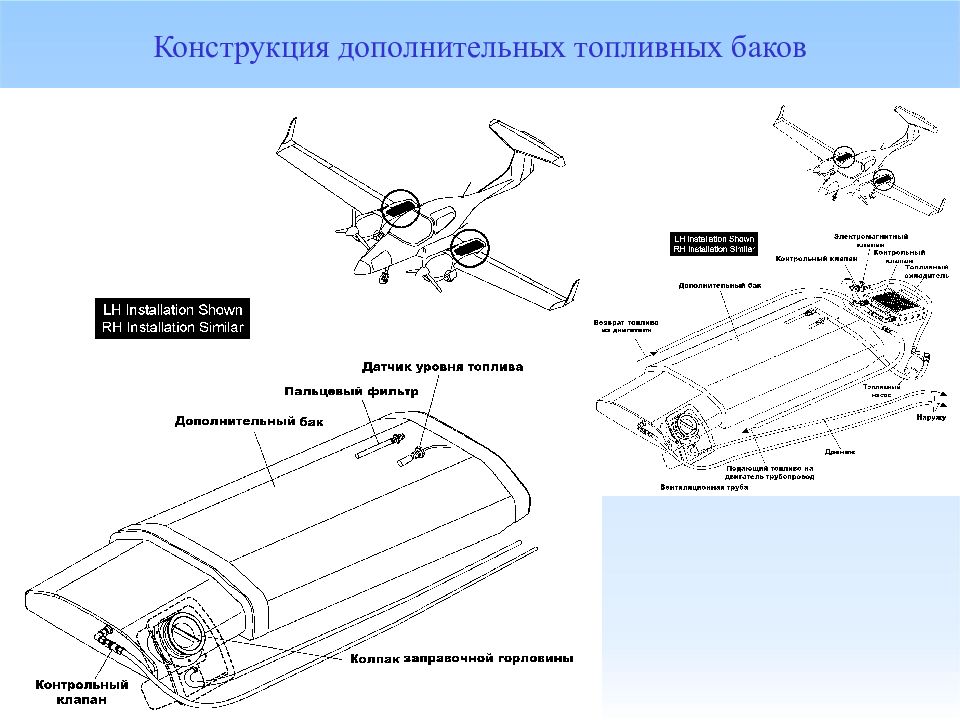

  • Конструкция дополнительных топливных баков

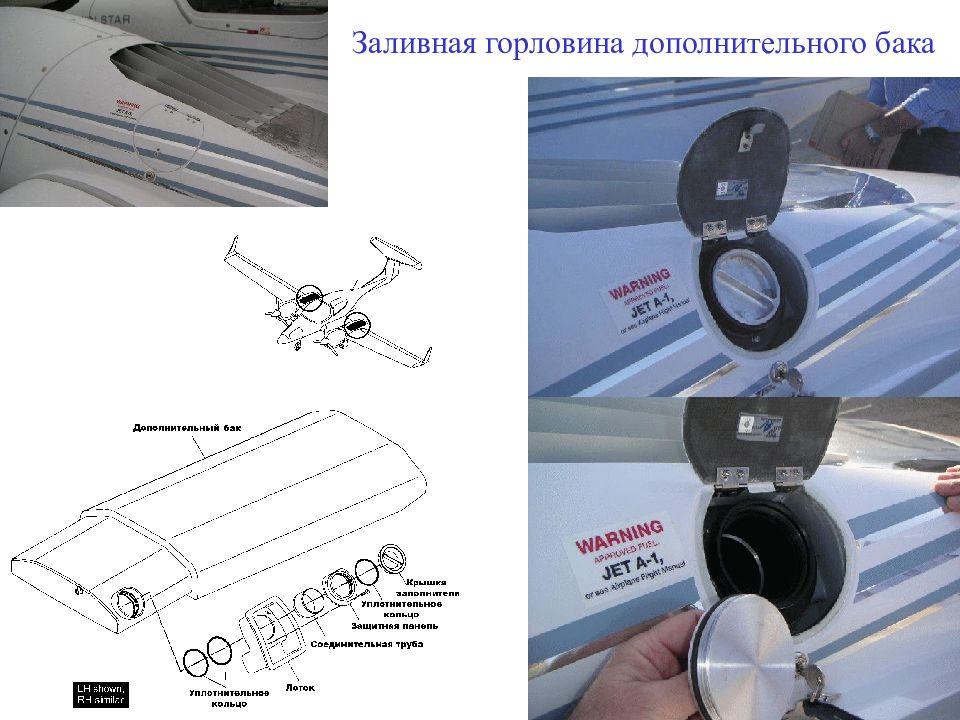

  • Заливная горловина дополнительного бака
  • Подключение дополнительного топливного бака

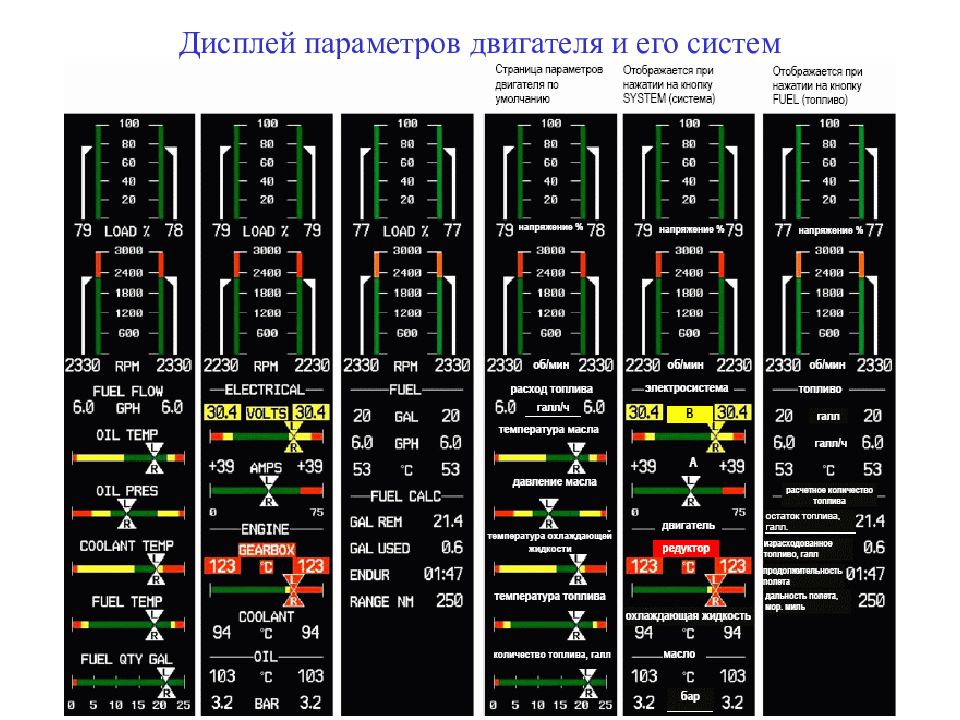

  • Дисплей параметров двигателя и его систем
  • Резервное устройство измерения уровня топлива

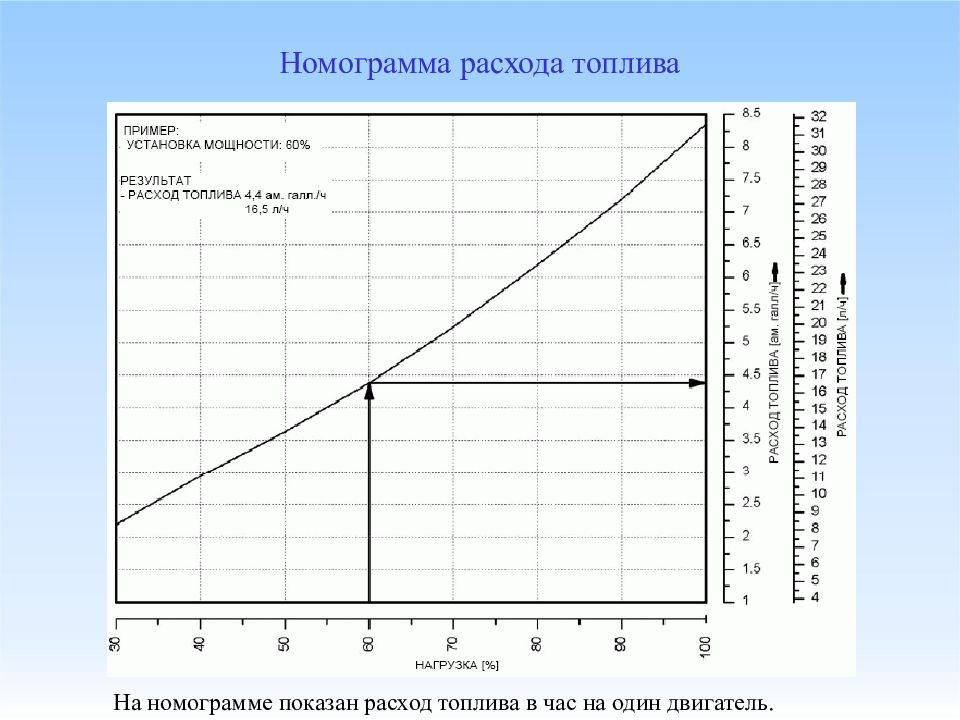

  • Номограмма расхода топлива
  • ВЕНТИЛЯЦИЯ И ОБОГРЕВ

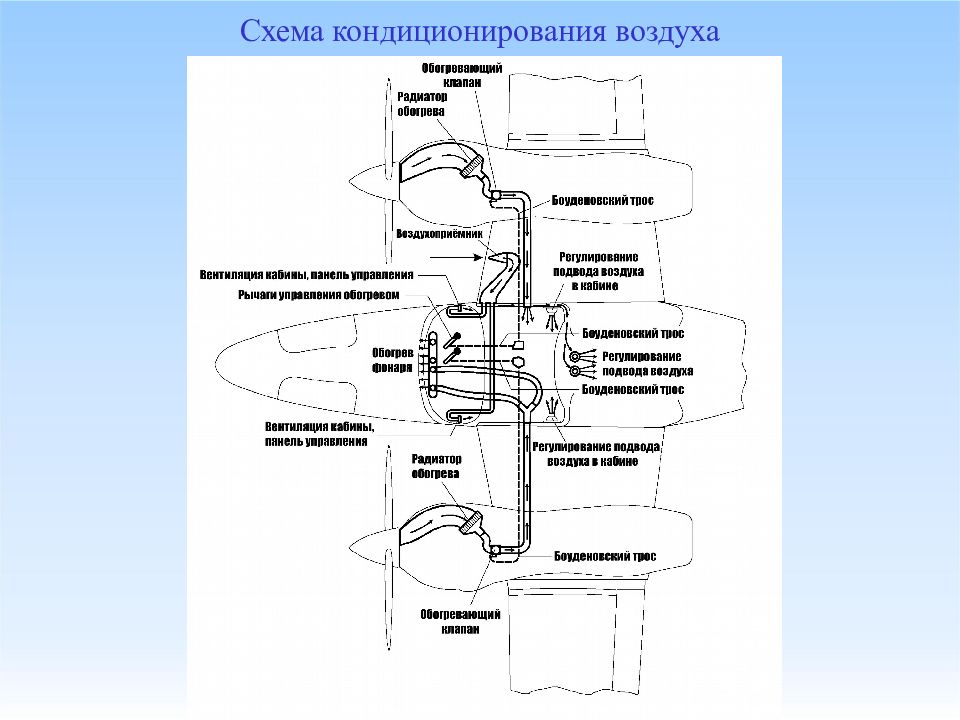

  • Схема кондиционирования воздуха

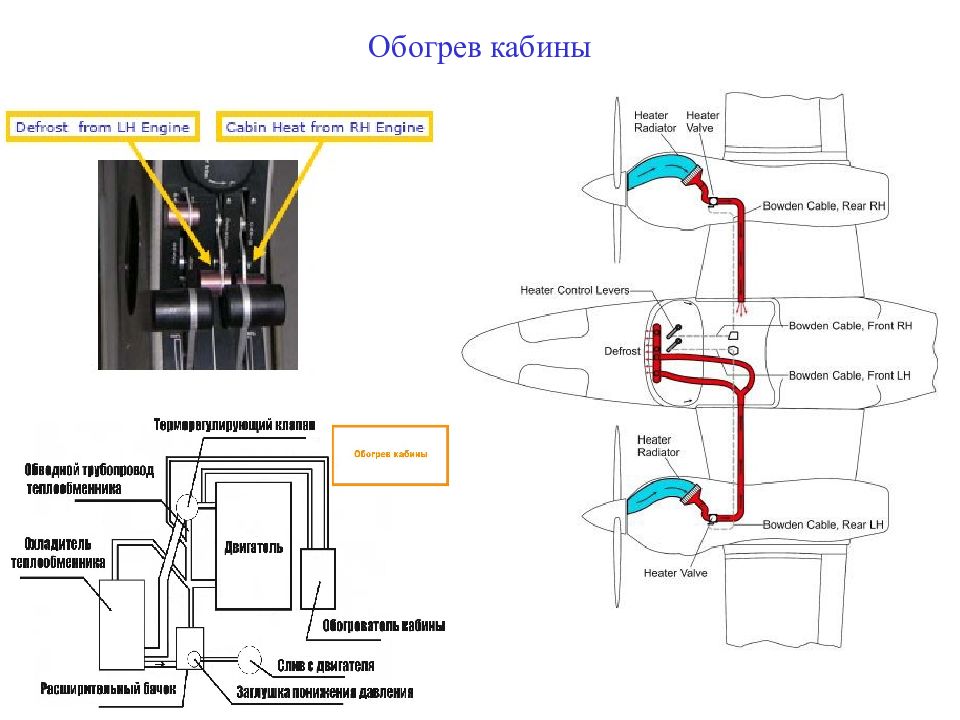

  • Обогрев кабины
  • Монтажная схема системы обогрева кабины

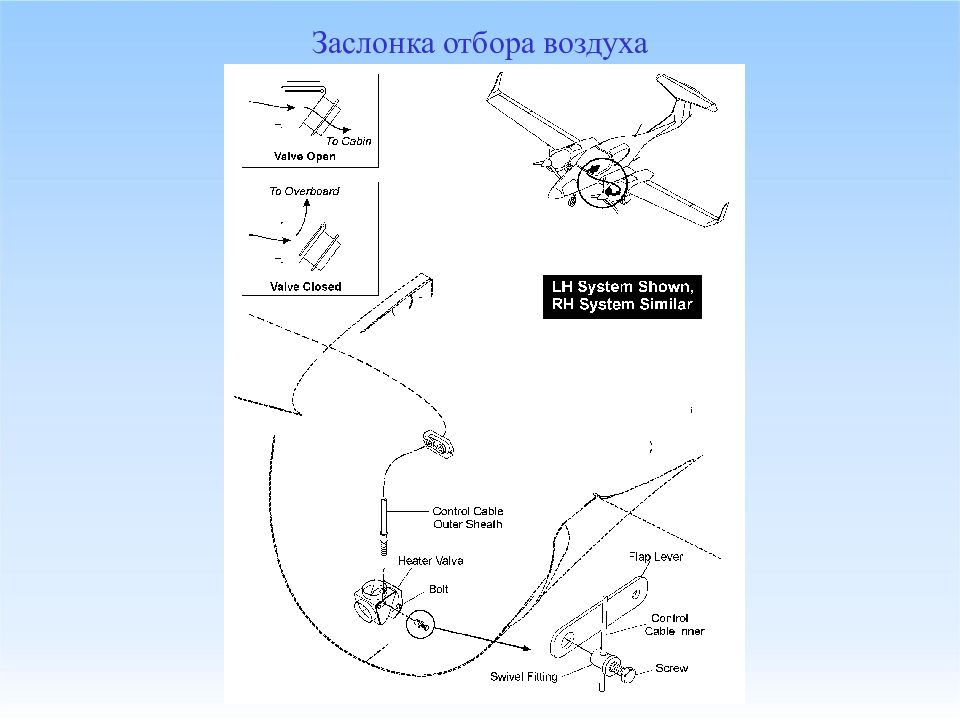

  • Заслонка отбора воздуха
  • Вентиляция кабины
  • ИНТЕРЬЕР И ОБОРУДОВАНИЕ КАБИНЫ

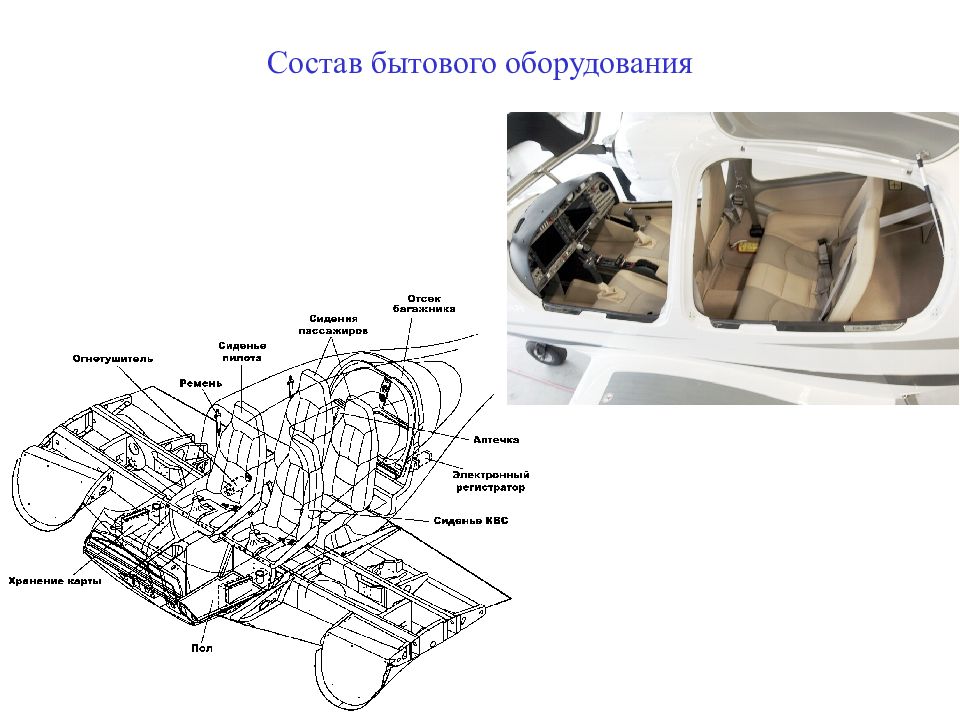

  • Состав бытового оборудования
  • Ремни безопасности

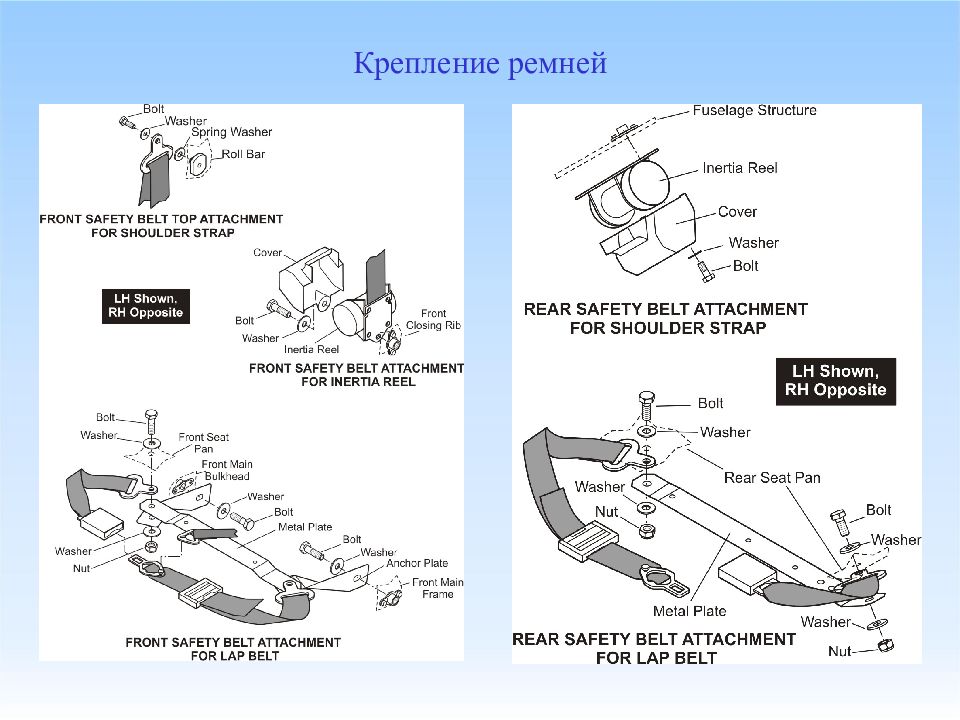

  • Крепление ремней
  • Пилотское кресло
  • Центроплан с аварийными блоками
  • Задний багажник
  • Аварийное оборудование
  • Крепление огнетушителя
  • Аварийный радиомаяк
  • ЭКСПЛУАТАЦИЯ НА ЗЕМЛЕ
  • Швартовка самолета

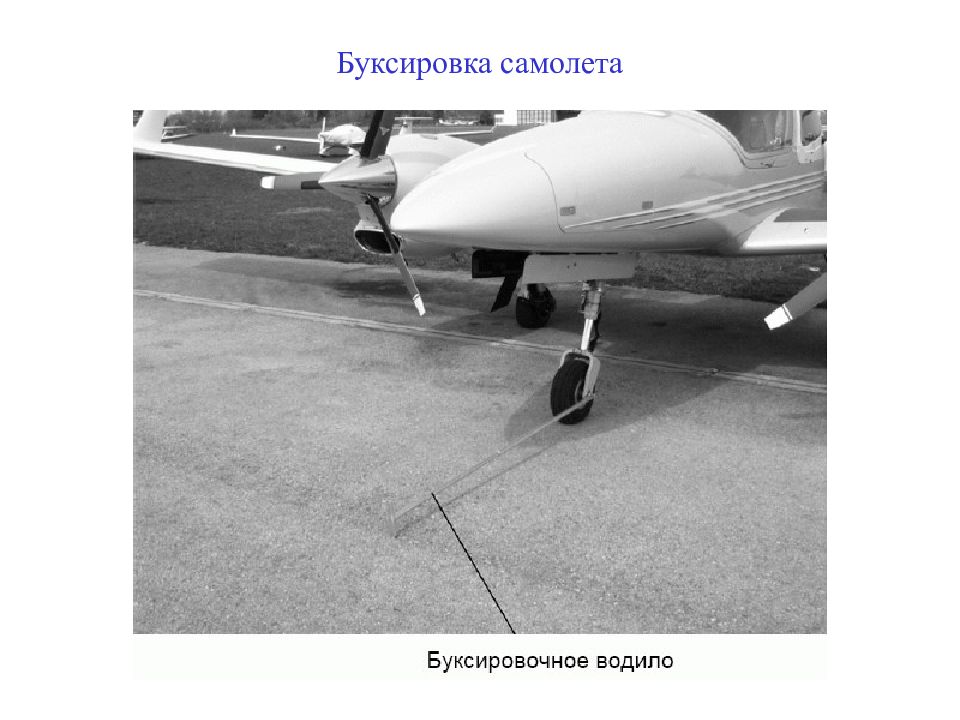

  • Буксировка самолета
1/153

Первый слайд презентации: Конструкция и эксплуатация DA-42

Изображение слайда

Изображение слайда

Слайд 3: Размеры и веса

Изображение слайда

Изображение слайда

Слайд 5: Таблица пересчета галлонов

Изображение слайда

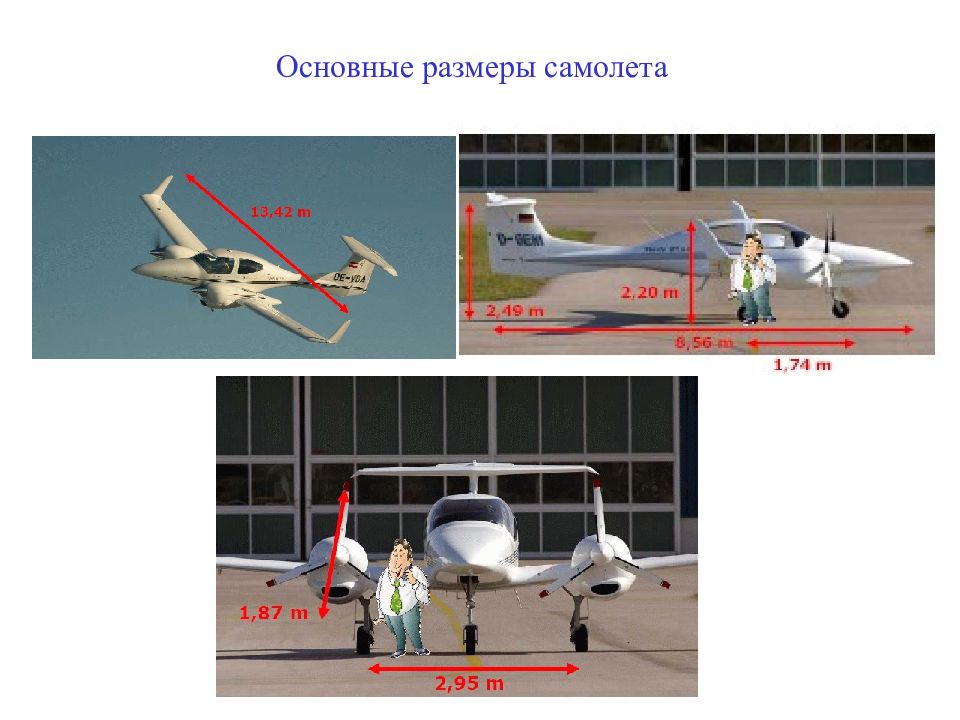

Слайд 6: Основные размеры самолета

Изображение слайда

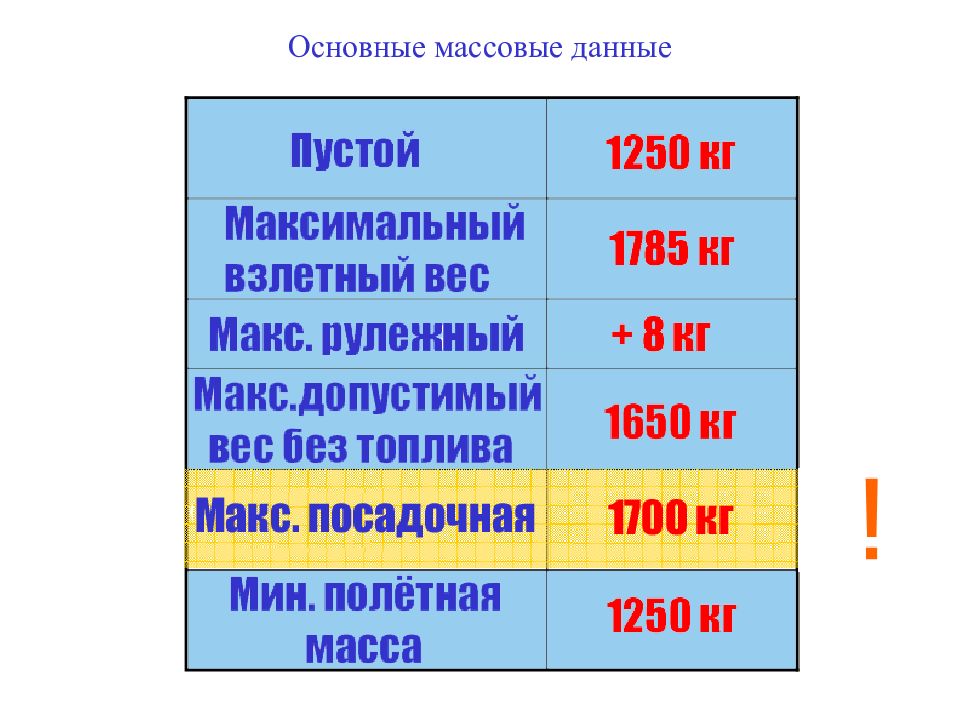

Слайд 7: Основные массовые данные

Изображение слайда

Изображение слайда

Слайд 9: Количество топлива

Изображение слайда

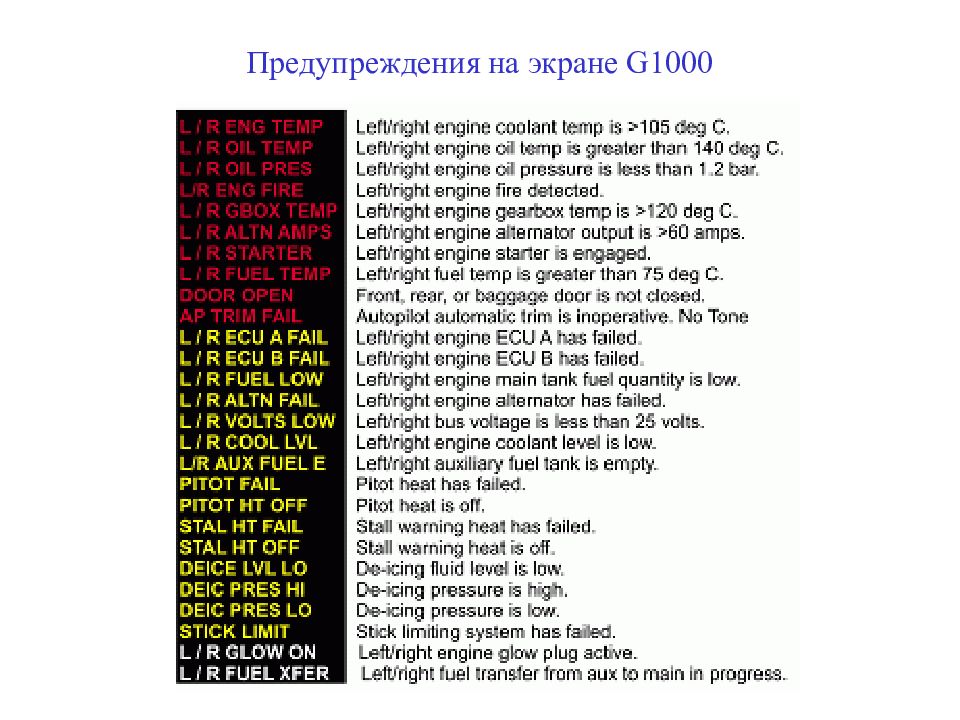

Слайд 10: Предупреждения на экране G1000

Изображение слайда

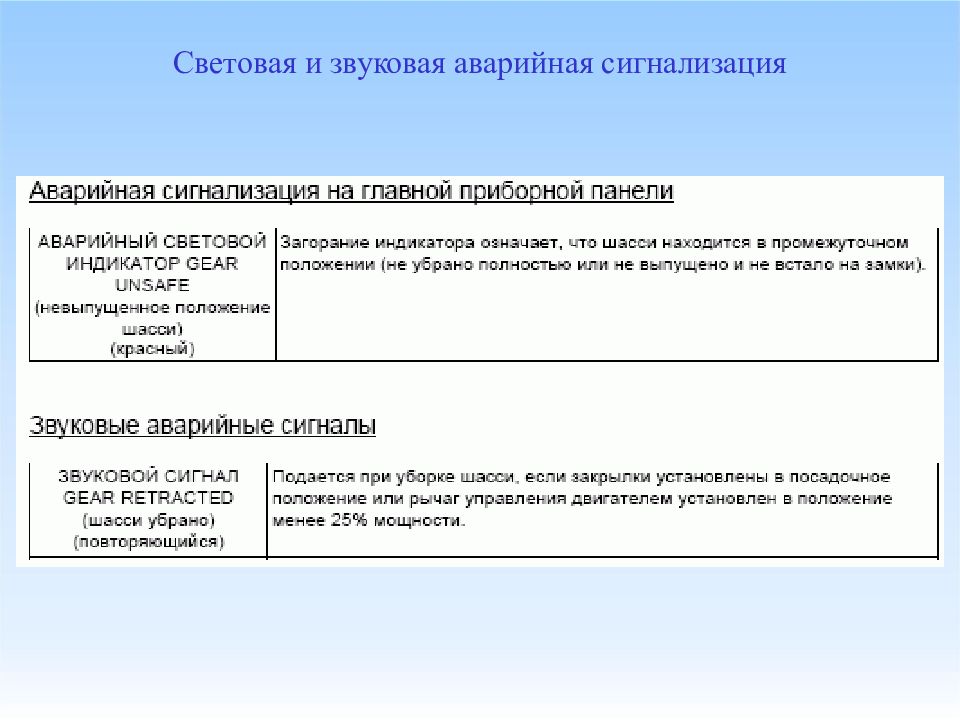

Слайд 11: Световая и звуковая аварийная сигнализация

Изображение слайда

Слайд 12: Эксплуатационный коэффициент перегрузки

ВНИМАНИЕ Следует избегать продолжительных перегрузок с отрицательным ускорением. Продолжительное воздействие перегрузок с отрицательным ускорением может привести к ухудшению управляемости воздушного винта. ПРЕДУПРЕЖДЕНИЕ Превышение максимальных конструкционных коэффициентов эксплуатационной перегрузки ведет к возникновению чрезмерной нагрузки на самолет.

Изображение слайда

Слайд 13: ПЛАНЕР САМОЛЁТА

Изображение слайда

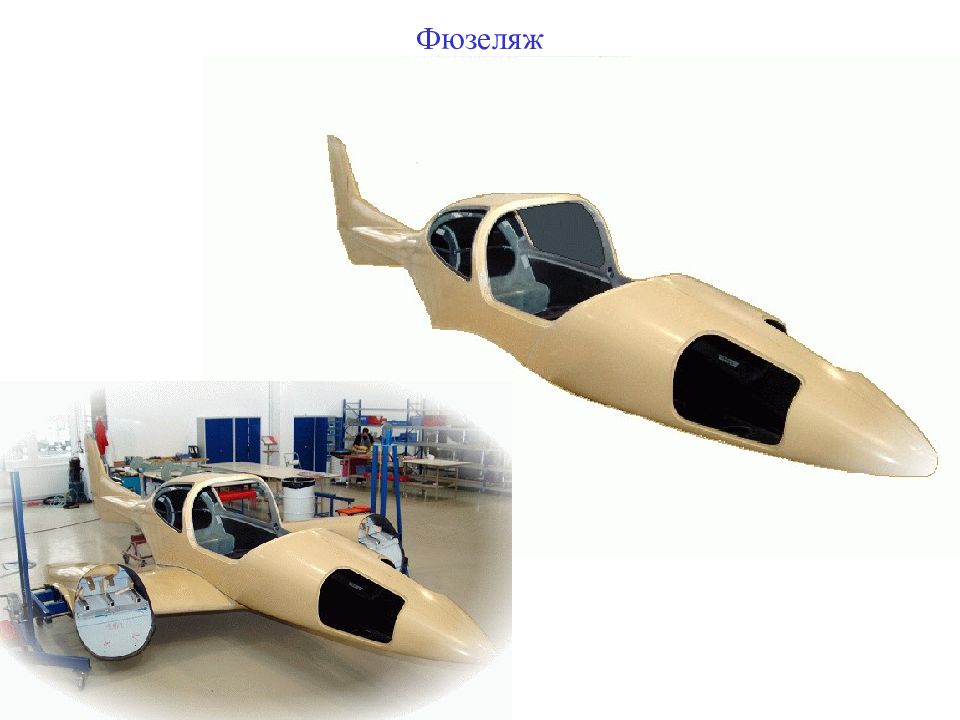

Слайд 14: Фюзеляж

Изображение слайда

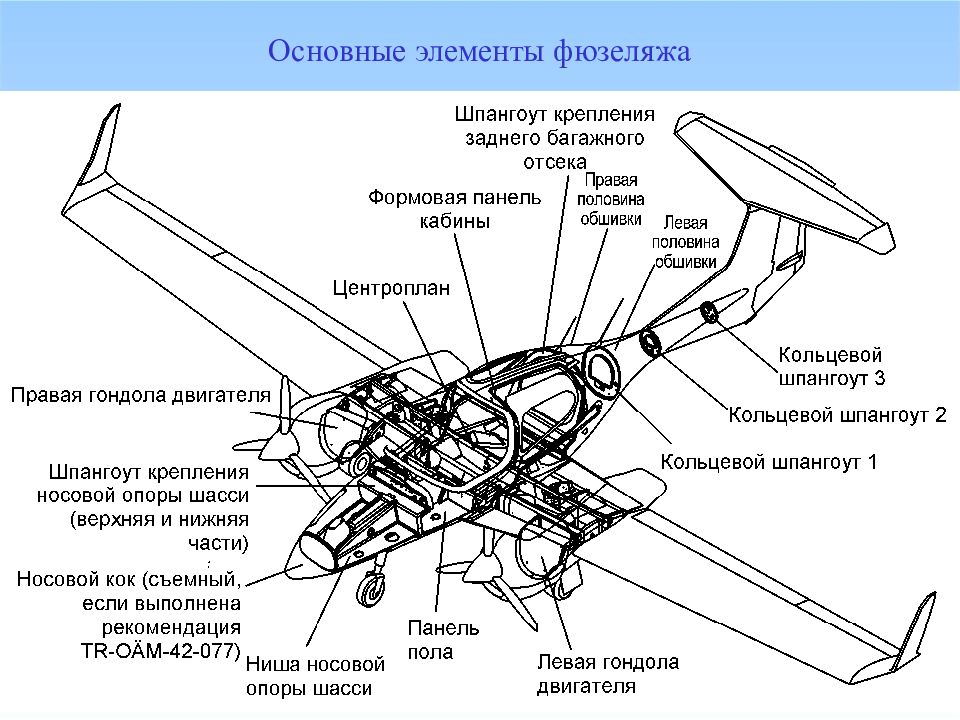

Слайд 15: Основные элементы фюзеляжа

Изображение слайда

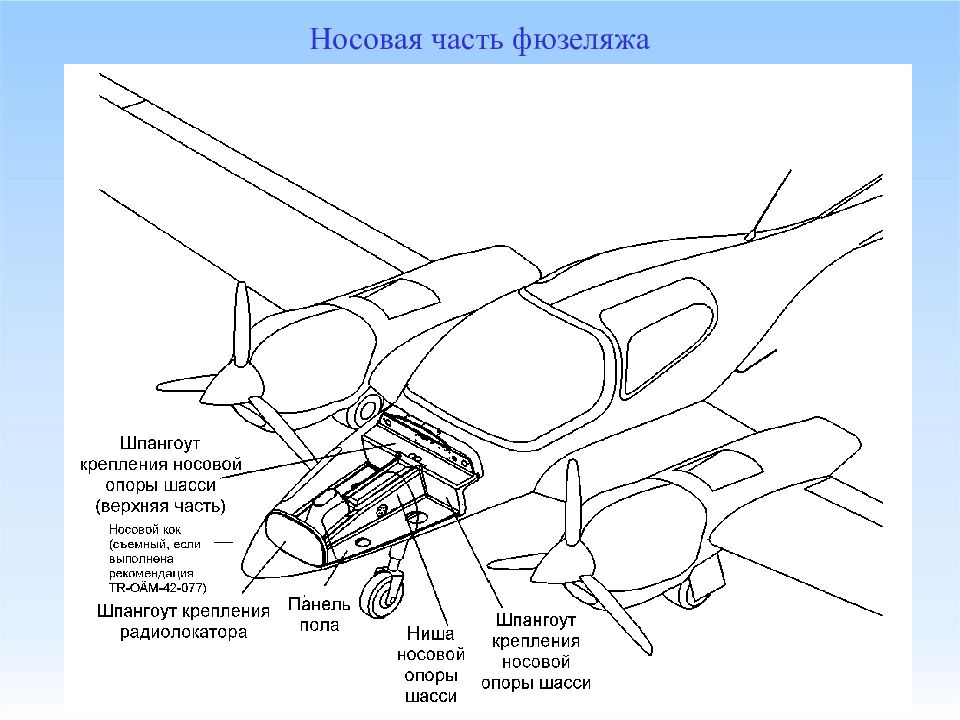

Слайд 16: Носовая часть фюзеляжа

Изображение слайда

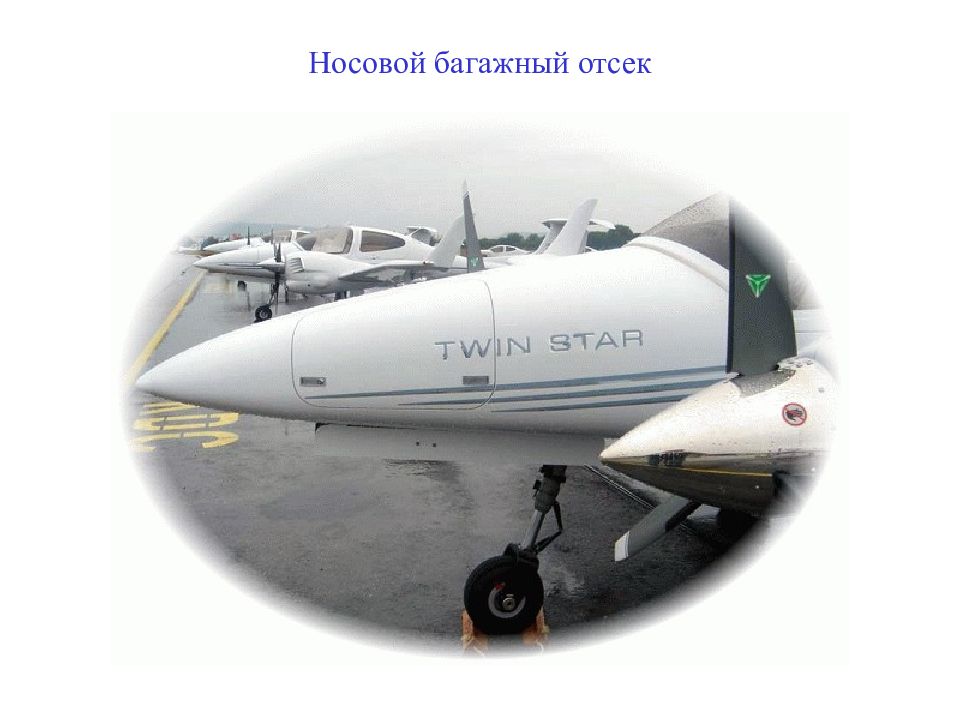

Слайд 17: Носовой багажный отсек

Изображение слайда

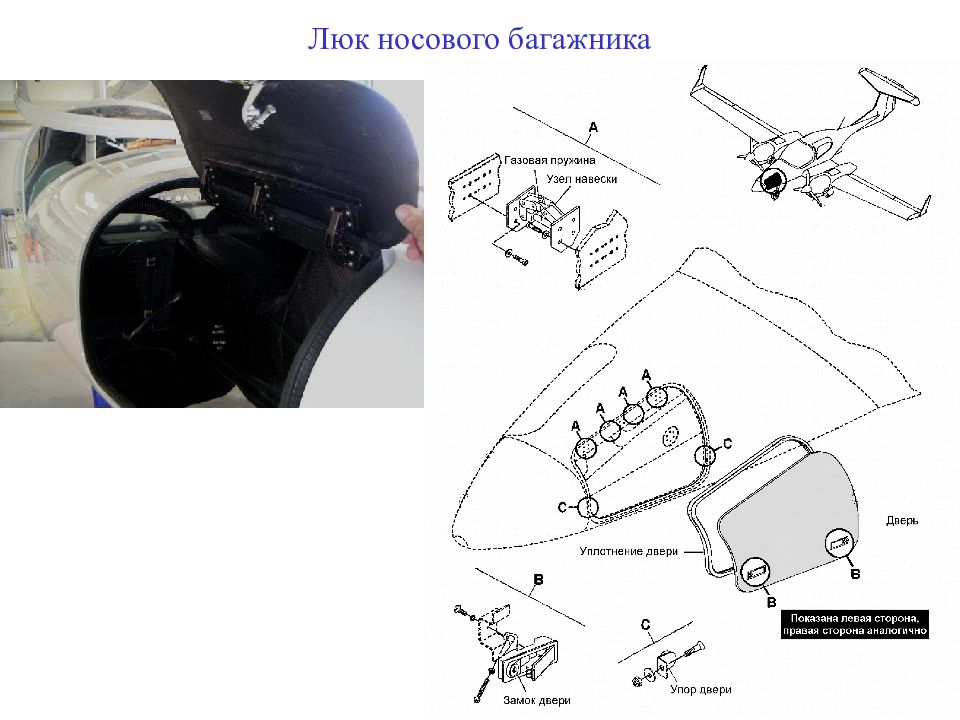

Слайд 18: Люк носового багажника

Изображение слайда

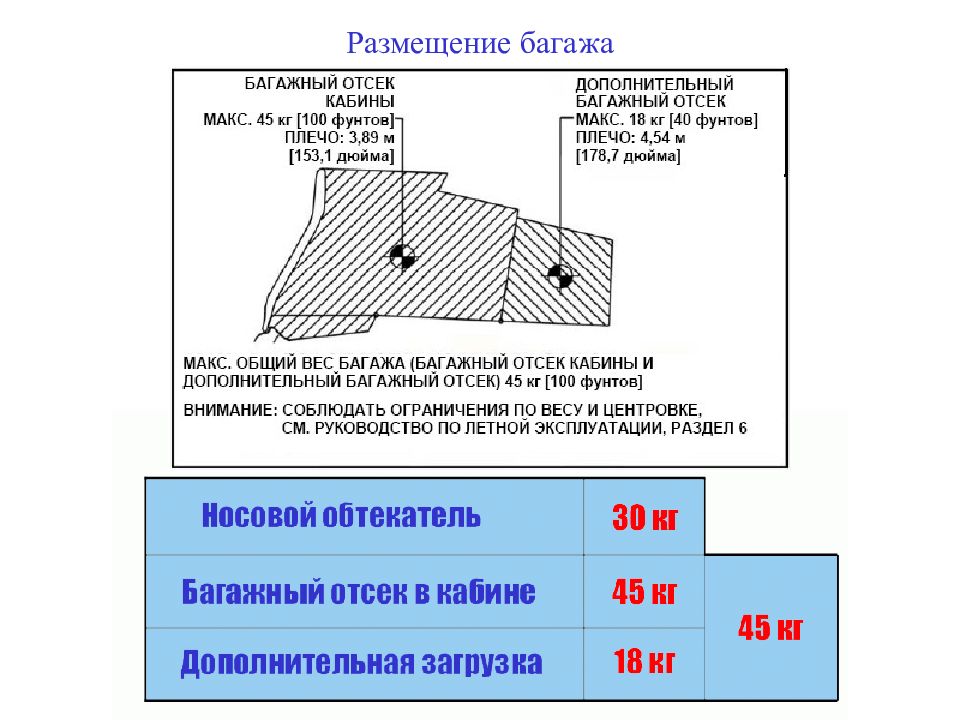

Слайд 19: Размещение багажа

Изображение слайда

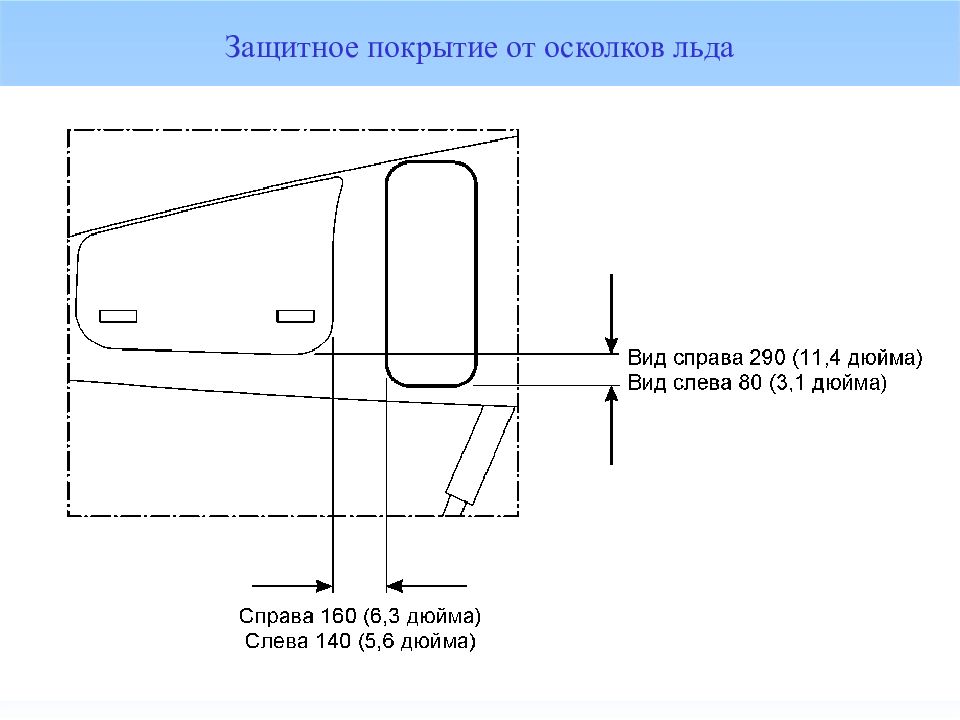

Слайд 20: Защитное покрытие от осколков льда

Изображение слайда

Слайд 21: Центроплан

Изображение слайда

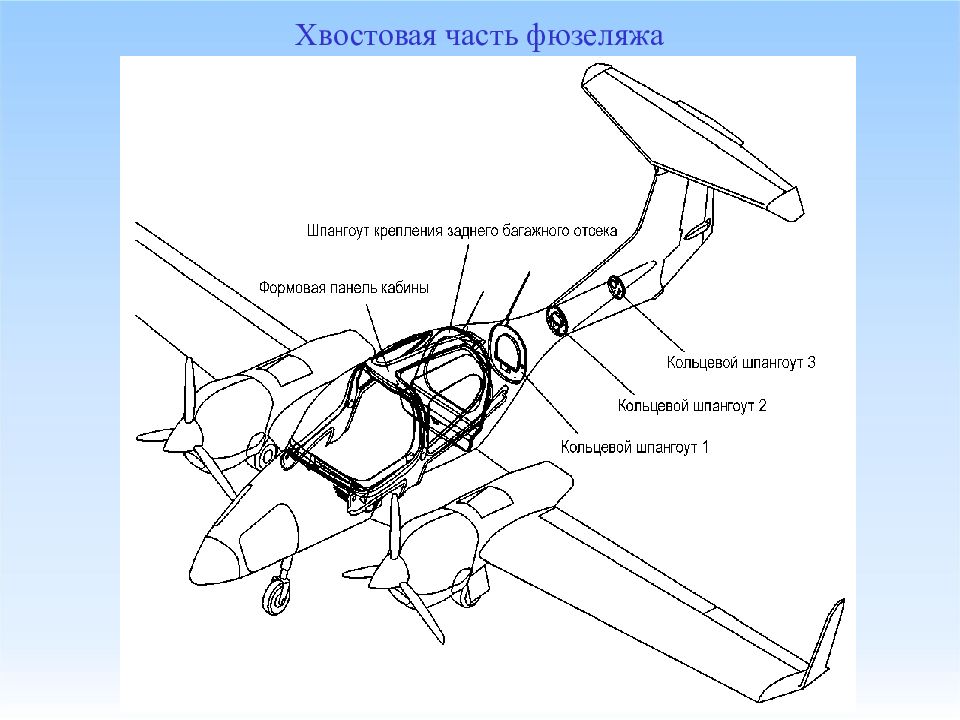

Слайд 22: Хвостовая часть фюзеляжа

Изображение слайда

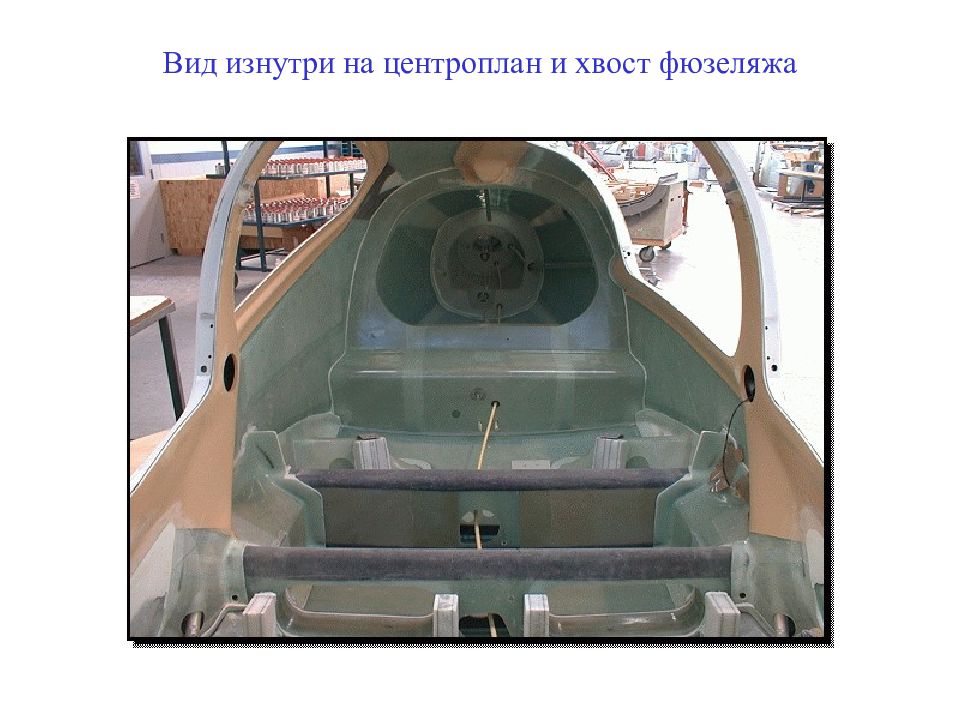

Слайд 23: Вид изнутри на центроплан и хвост фюзеляжа

Изображение слайда

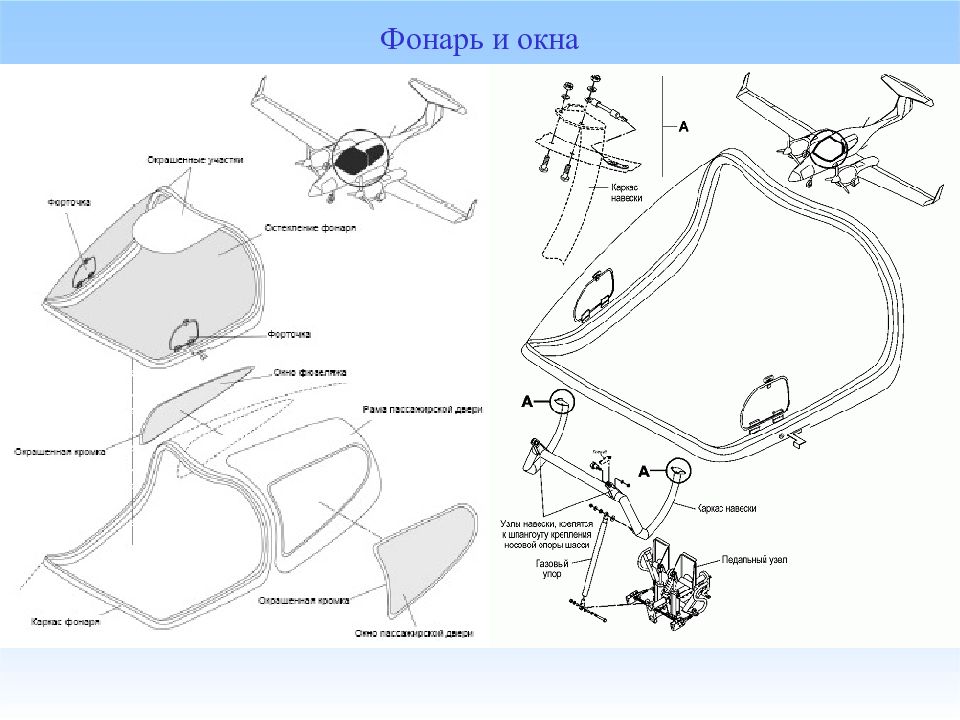

Слайд 24: Фонарь и окна

Изображение слайда

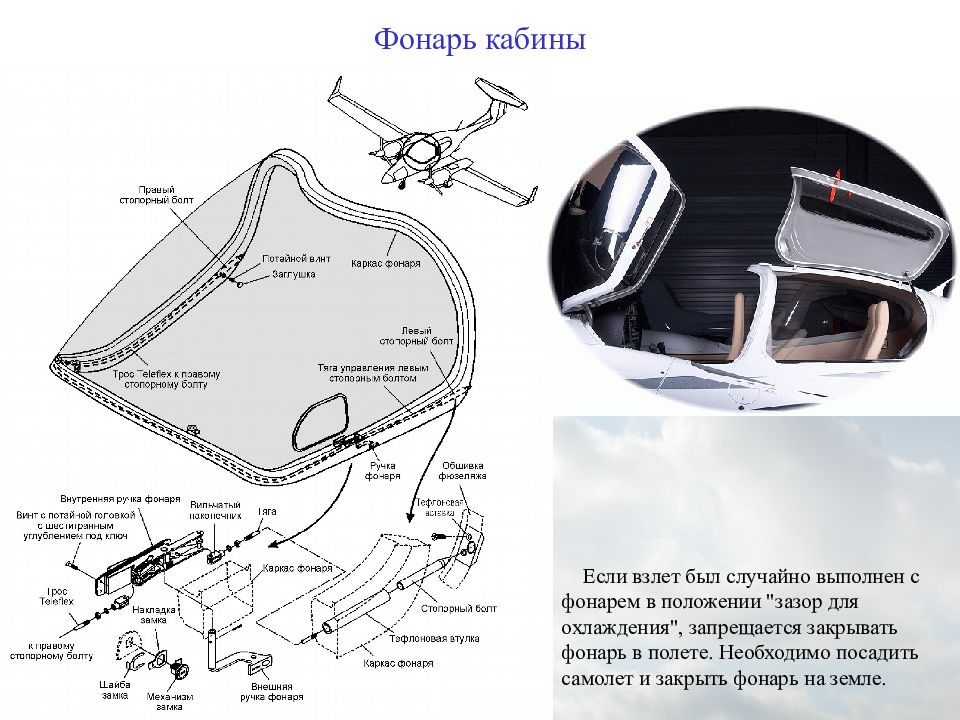

Слайд 25: Фонарь кабины

Если взлет был случайно выполнен с фонарем в положении "зазор для охлаждения", запрещается закрывать фонарь в полете. Необходимо посадить самолет и закрыть фонарь на земле.

Изображение слайда

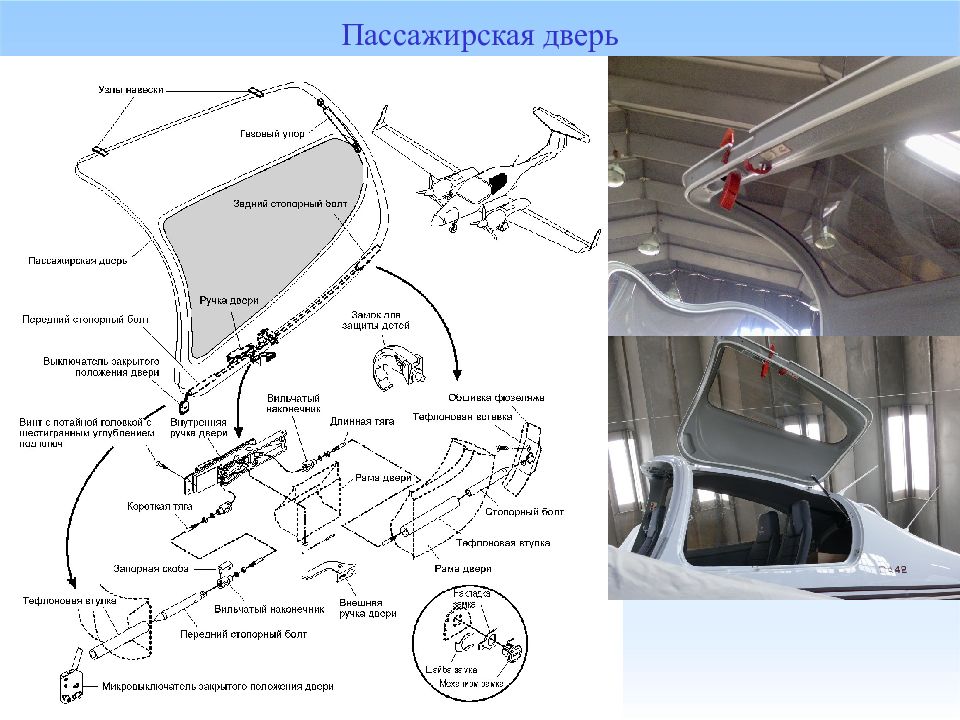

Слайд 26: Пассажирская дверь

Изображение слайда

Слайд 27: Аварийный сброс пассажирской двери

В случае опрокидывания самолета на земле заднюю боковую дверь можно использовать в качестве аварийного выхода. Для этого разблокировать передний узел навески задней боковой двери. Порядок разблокирования показан на трафарете рядом с узлом навески.

Изображение слайда

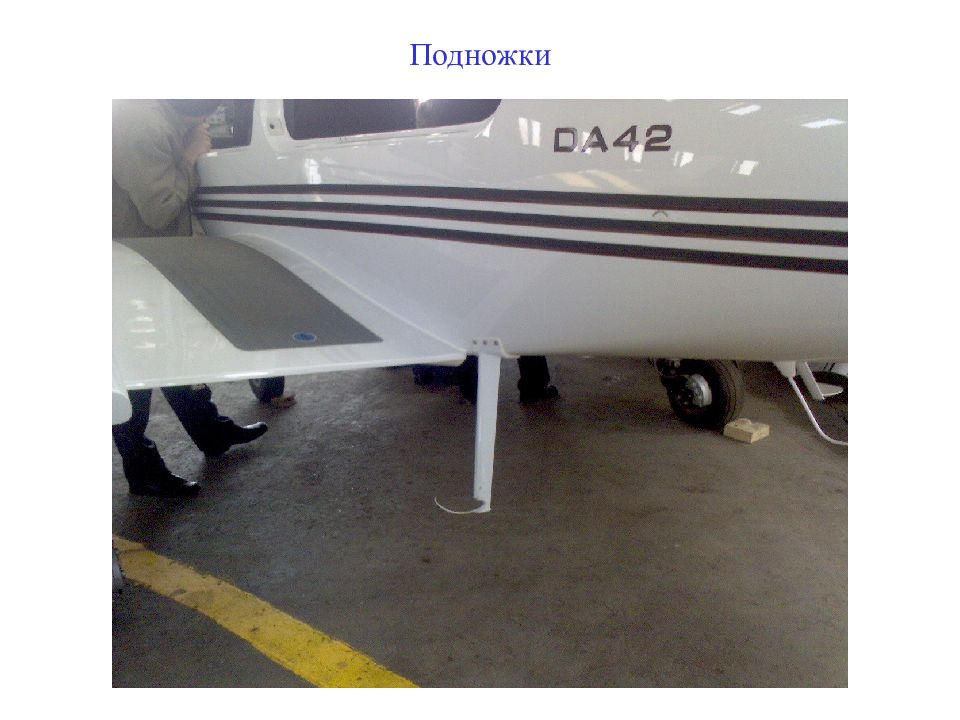

Слайд 28: Подножки

Изображение слайда

Слайд 29: Киль

Изображение слайда

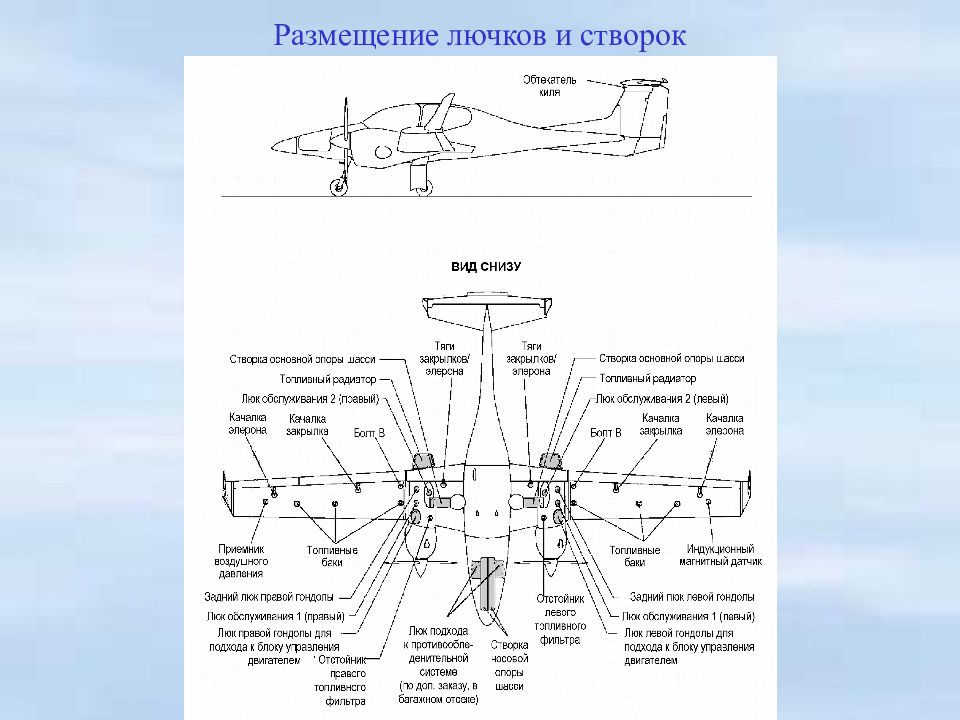

Слайд 30: Размещение лючков и створок

Изображение слайда

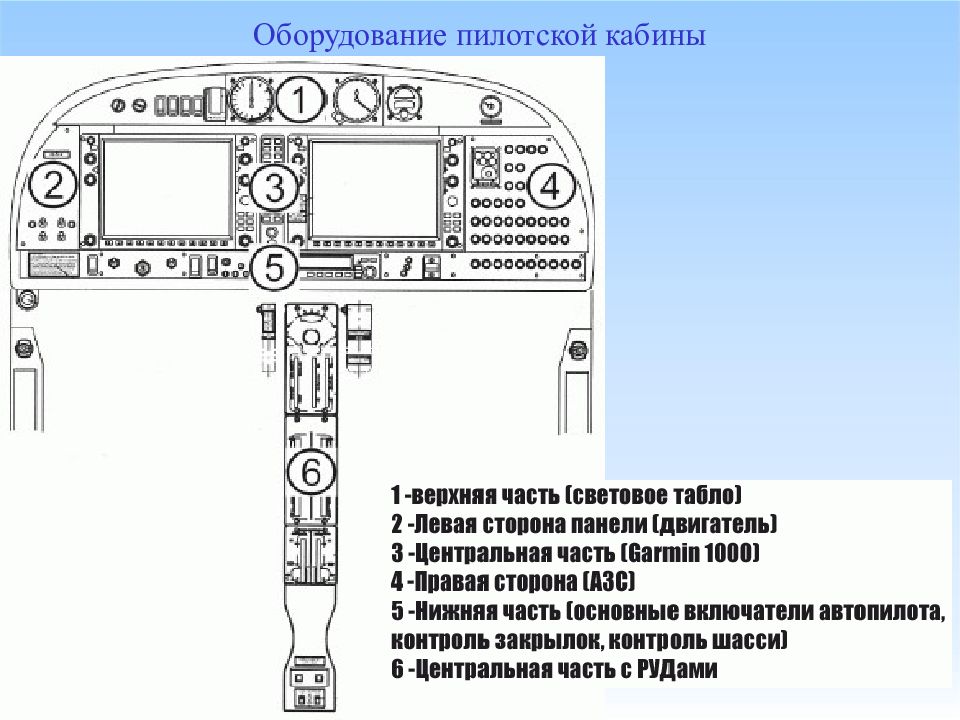

Слайд 31: Оборудование пилотской кабины

Изображение слайда

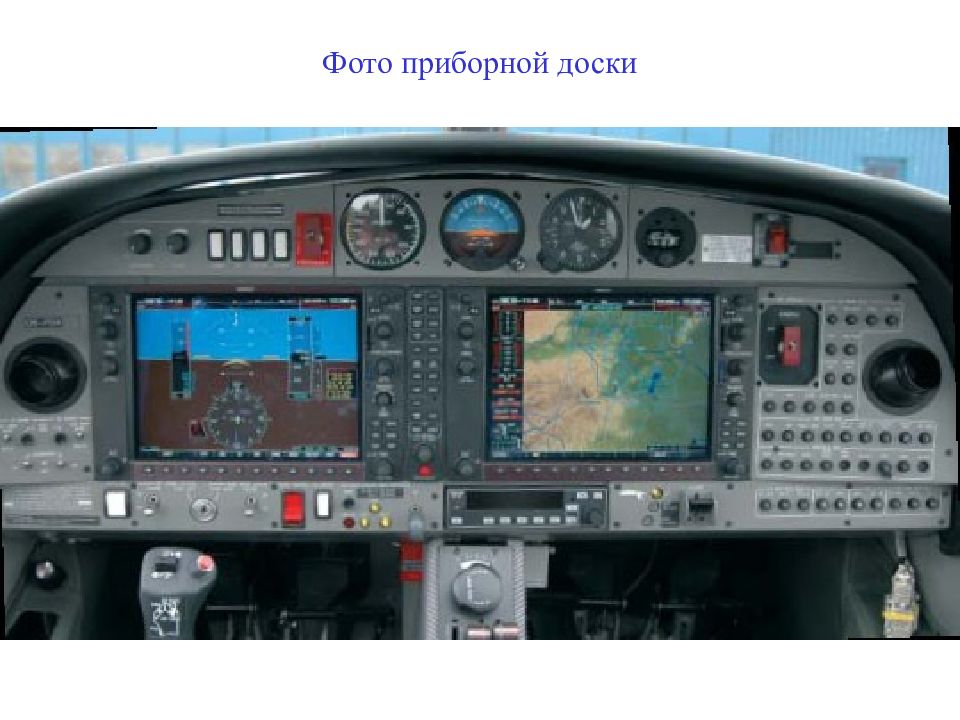

Слайд 32: Фото приборной доски

Изображение слайда

Слайд 33: Приборная доска

1 -Главный электровыключатель. 2 -Главный выключатель авионики. 3 -Главные выключатели двигателей. 4-Выключатель запуска. 5-Переключатель обогрева ПВД/Датчика срыва. 6 -Выключатели генераторов. 7-Кнопка контроля блока управления двигателем. 8 -Переключатели блока управления двигателем. 9-Поворотные кнопки для настройки яркости света. 10 -Выключатель света. 11 -Аварийный выключатель. 12-Переключатель управления закрылками. 13-Переключатель управления шасси. 14-Запасной статический клапан. 15-Микрофонный разъем. 16-Вентиляционные форсунки. 17 -АЗС. 18 -Дублирующий указатель воздушной скорости. 19 -Дублирующий авиагоризонт. 20 -Дублирующий высотомер. 21 -Аварийный компас. 22 -Пульт управления аварийным приводным передатчиком (АПП). 23 -Основной дисплей (PFD). 24 -Усилитель звуковой частоты / переговорное устройство/ маркерный приемник. 25 -Мультифункциональный дисплей (MFD). 26 -Панель управления антиобледенительной системой. 27 -Пульт управления Автопилотом (часть MFD ). 28-Резервная подача воздуха в турбонагнетатель. 29-Рычаг аварийного выпуска шасси. 30-Манометр кислорода. 31-Кнопка подачи кислорода.

Изображение слайда

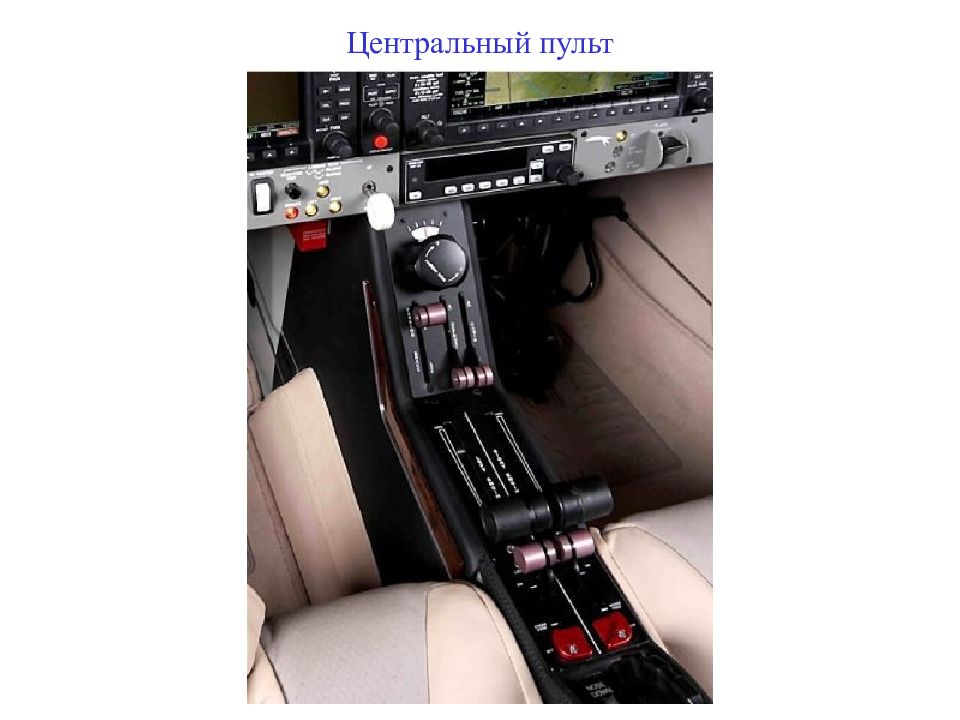

Слайд 34: Центральный пульт

Изображение слайда

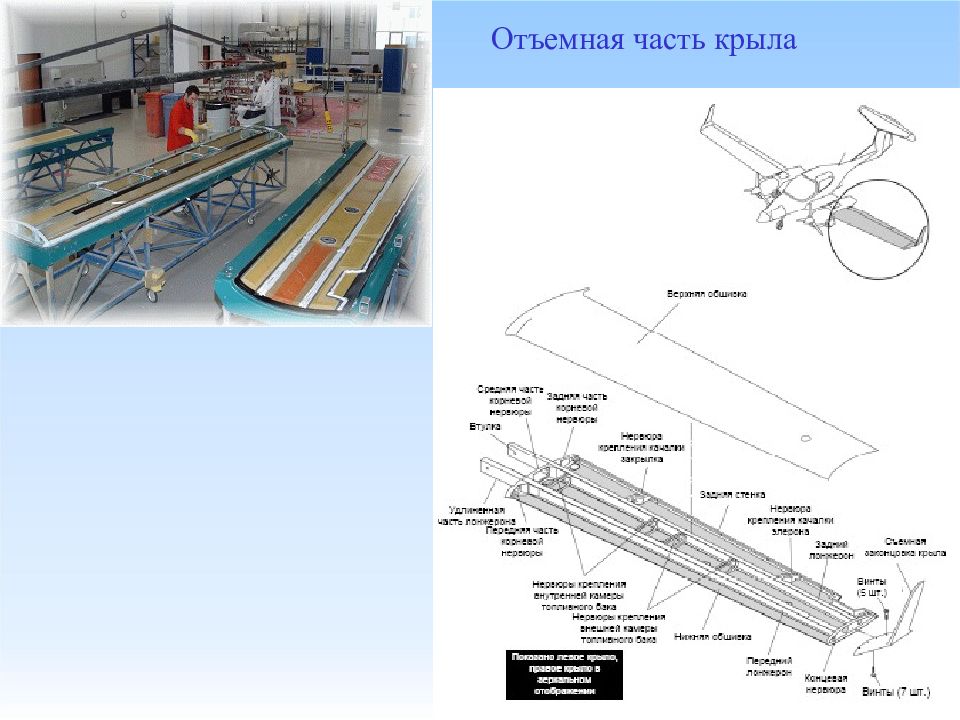

Слайд 35: Отъемная часть крыла

Изображение слайда

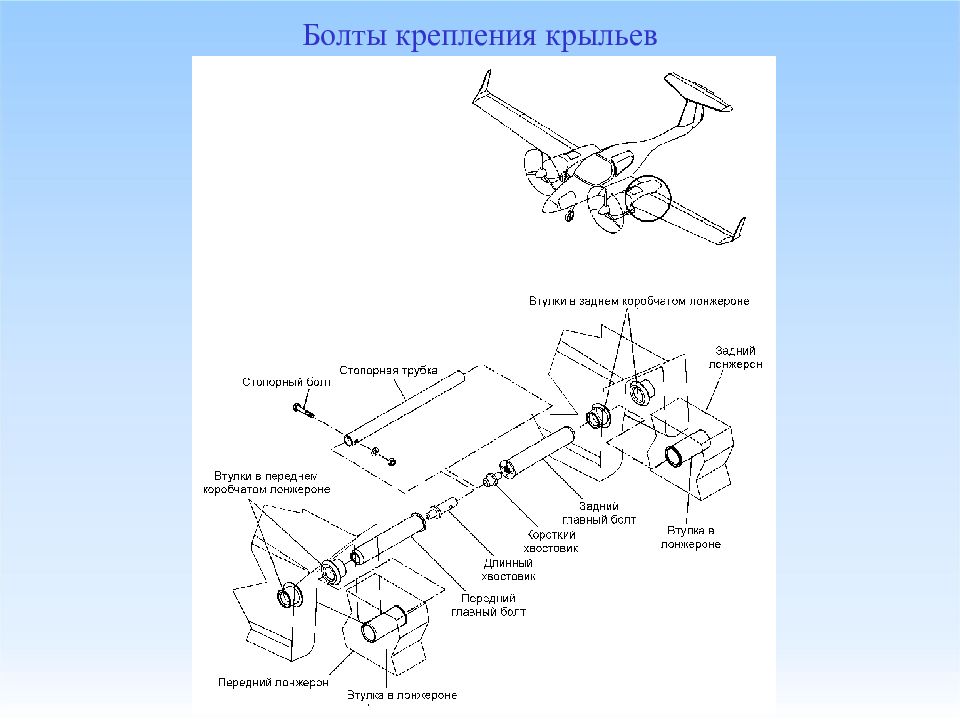

Слайд 36: Болты крепления крыльев

Изображение слайда

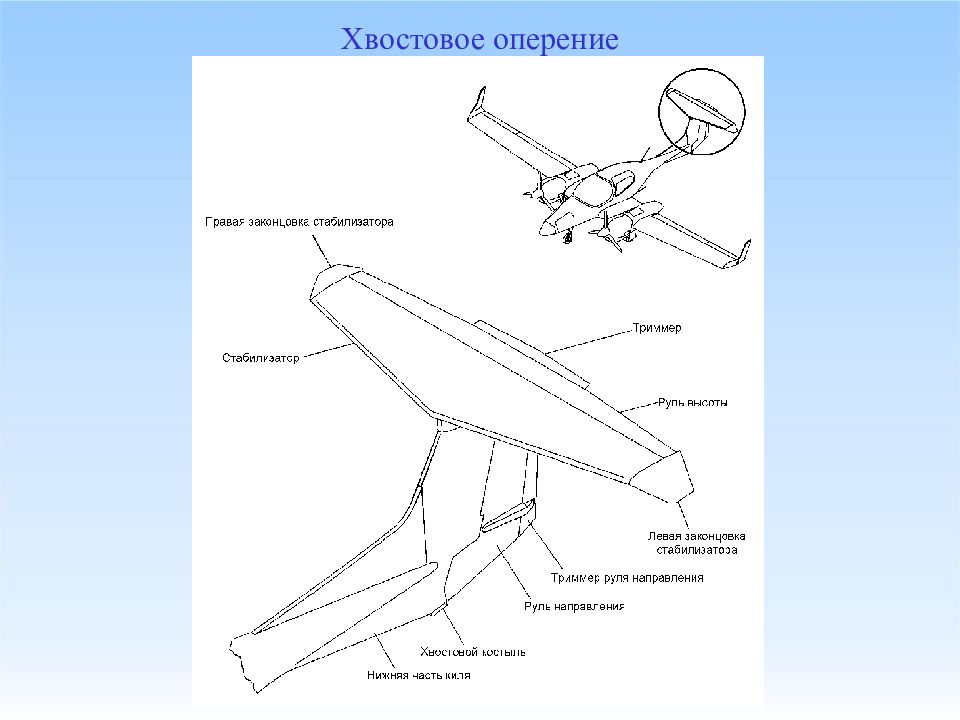

Слайд 37: Хвостовое оперение

Изображение слайда

Слайд 38: Стабилизатор

Изображение слайда

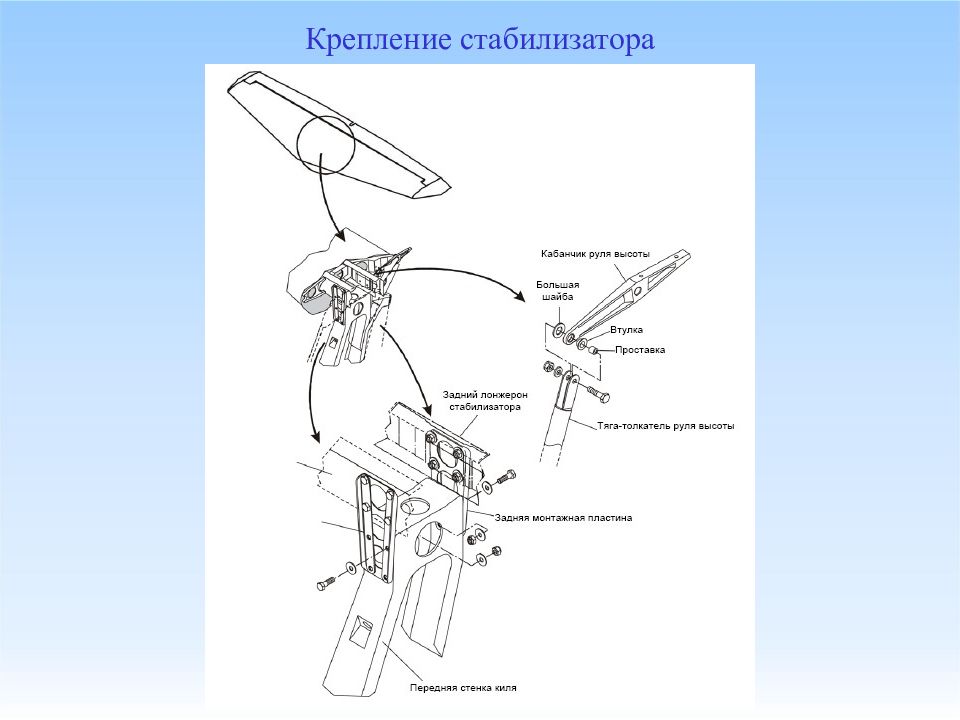

Слайд 39: Крепление стабилизатора

Изображение слайда

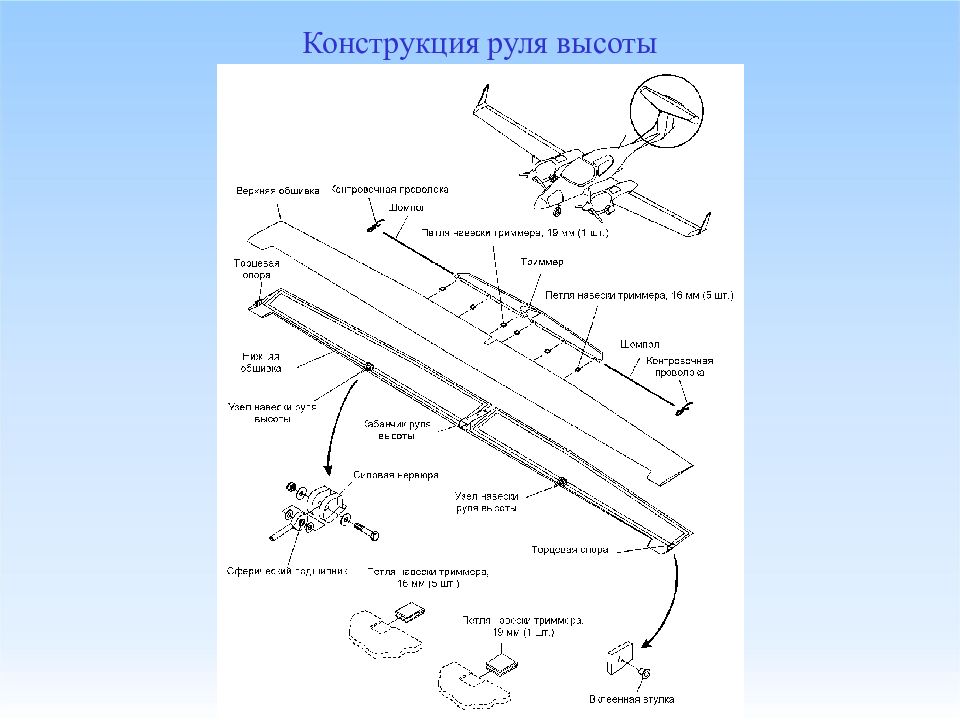

Слайд 40: Конструкция руля высоты

Изображение слайда

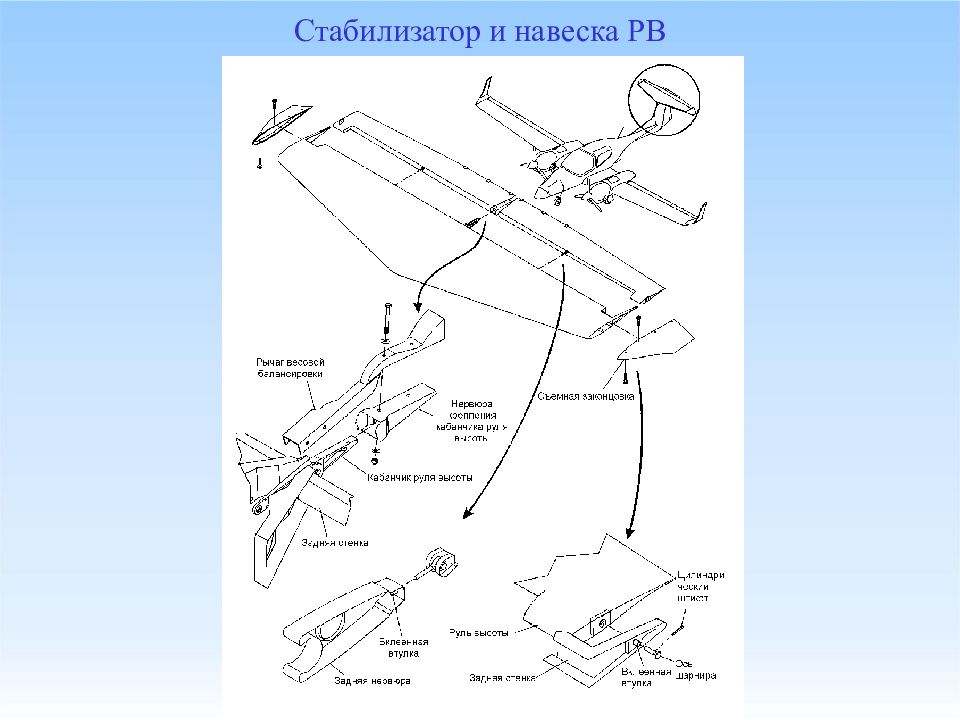

Слайд 41: Стабилизатор и навеска РВ

Изображение слайда

Слайд 42: Установка триммера РВ

Изображение слайда

Слайд 43: Руль направления

Изображение слайда

Слайд 44: Триммер руля направления

Изображение слайда

Слайд 45: Установка руля направления

Изображение слайда

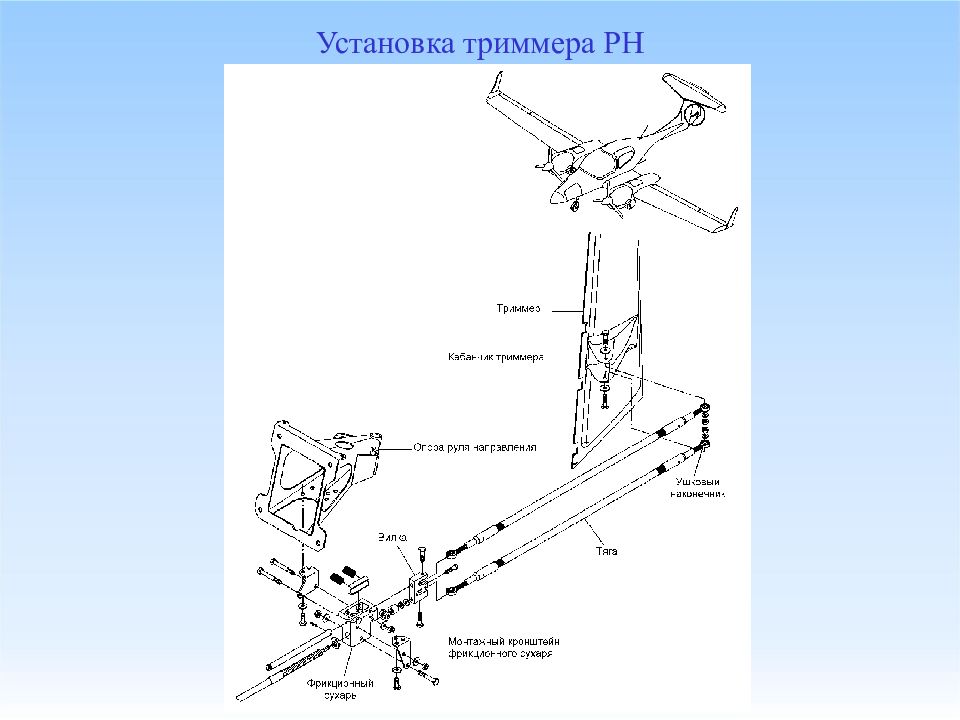

Слайд 46: Установка триммера РН

Изображение слайда

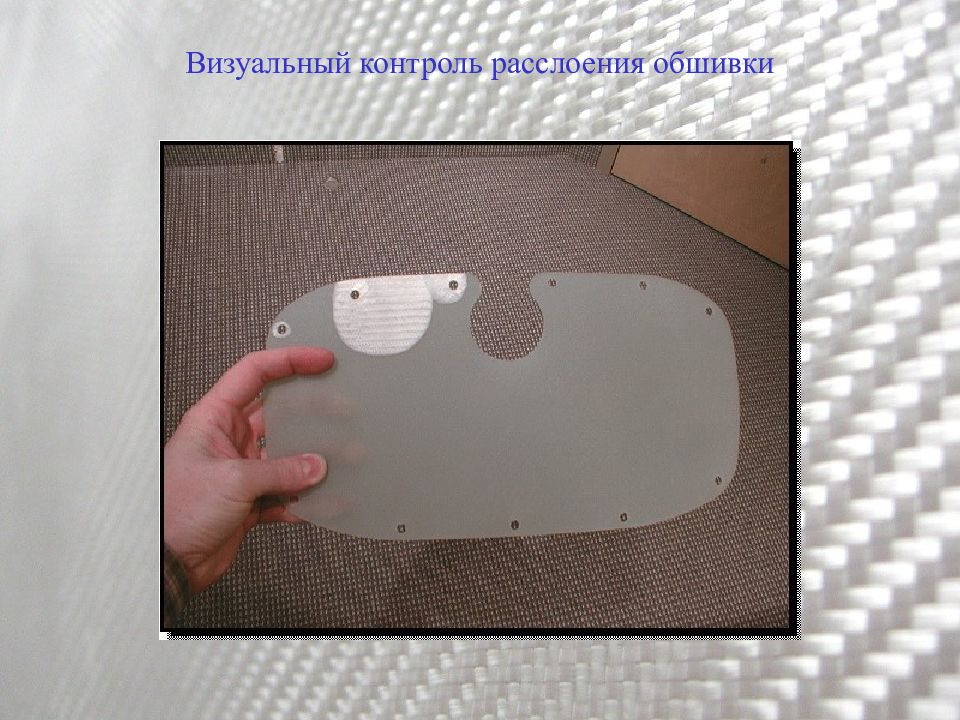

Слайд 47: Визуальный контроль расслоения обшивки

Изображение слайда

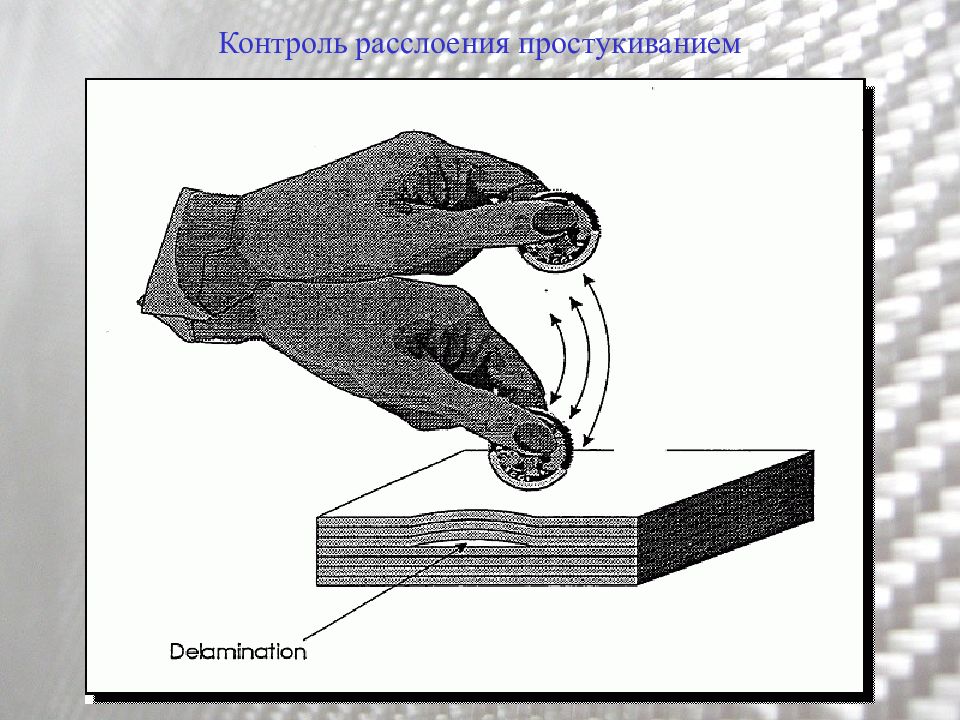

Слайд 48: Контроль расслоения простукиванием

Изображение слайда

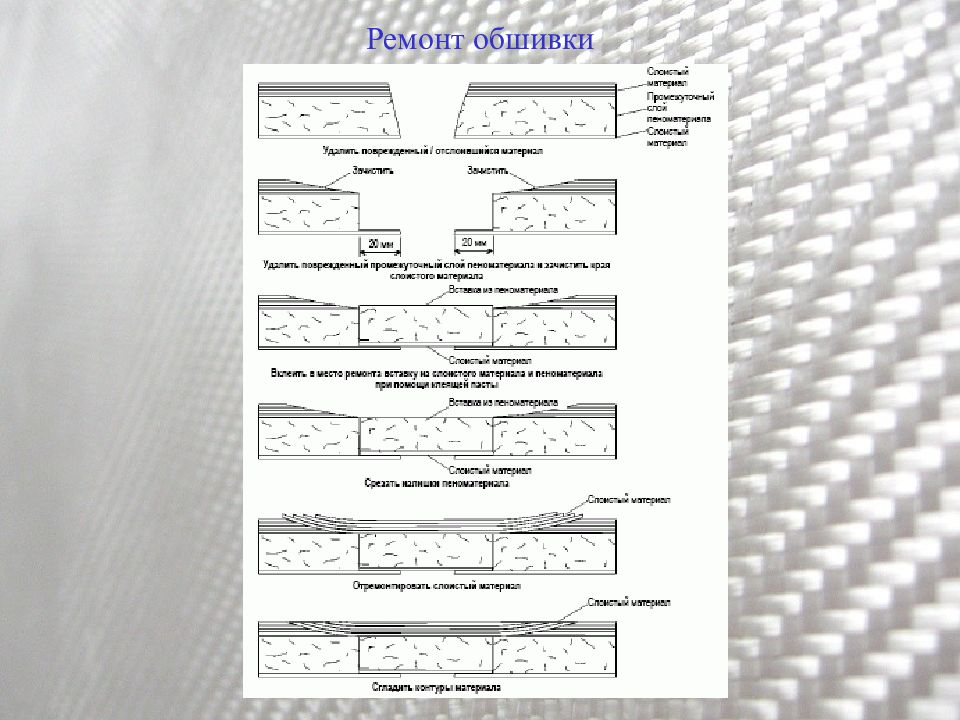

Слайд 49: Ремонт обшивки

Изображение слайда

Слайд 50: ГИДРОСИСТЕМА

Изображение слайда

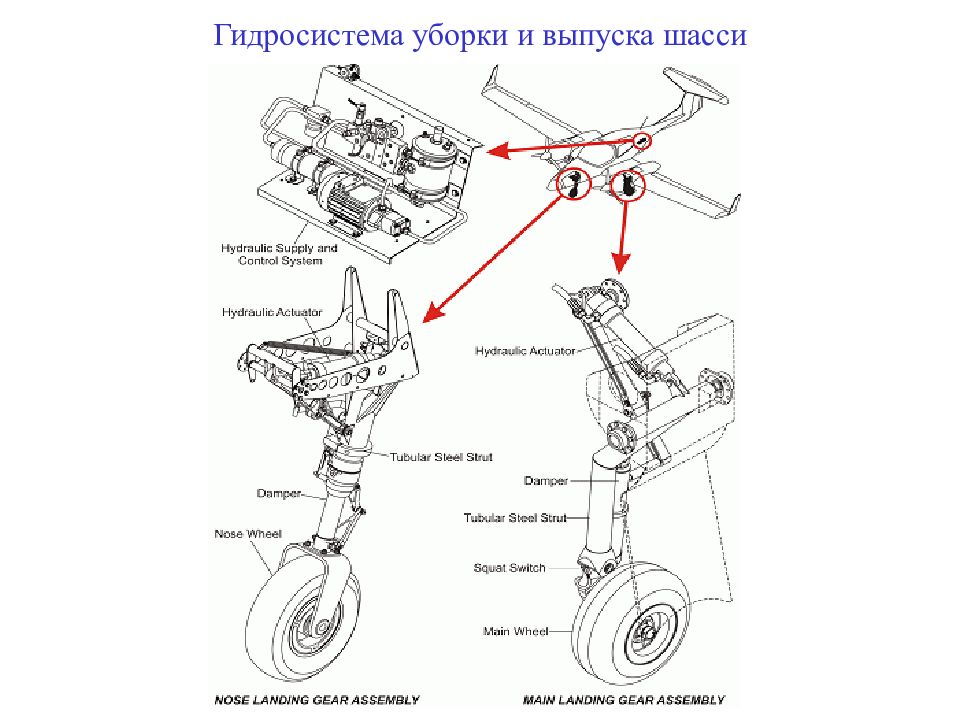

Слайд 51: Гидросистема уборки и выпуска шасси

Изображение слайда

Слайд 52: Гидроблок системы уборки и выпуска шасси

Изображение слайда

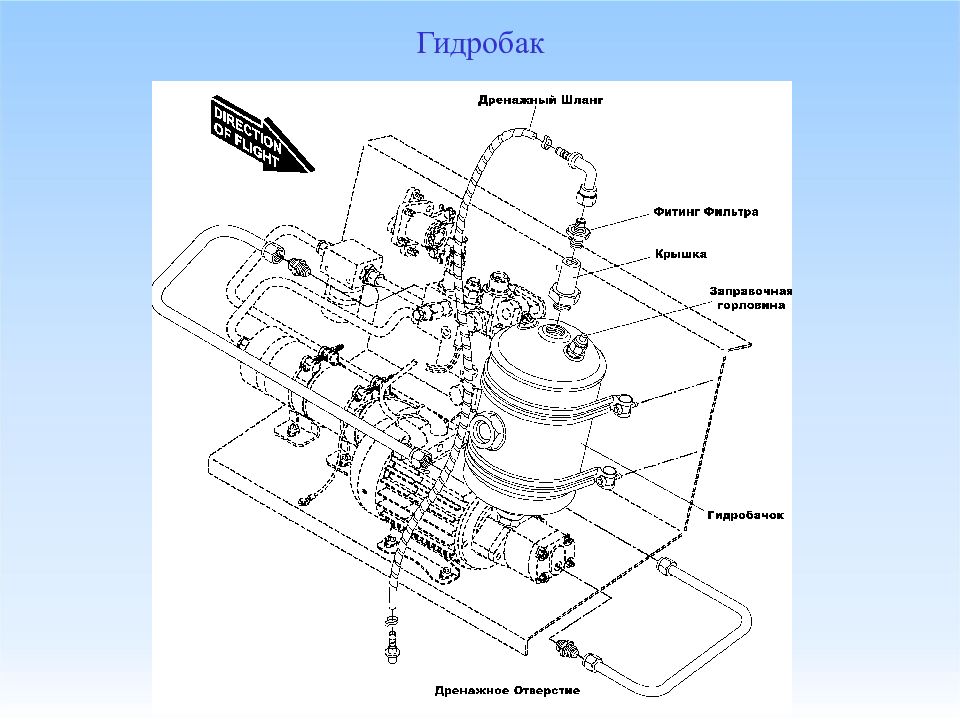

Слайд 53: Гидробак

Изображение слайда

Слайд 54: Гидравлический блок управления

Изображение слайда

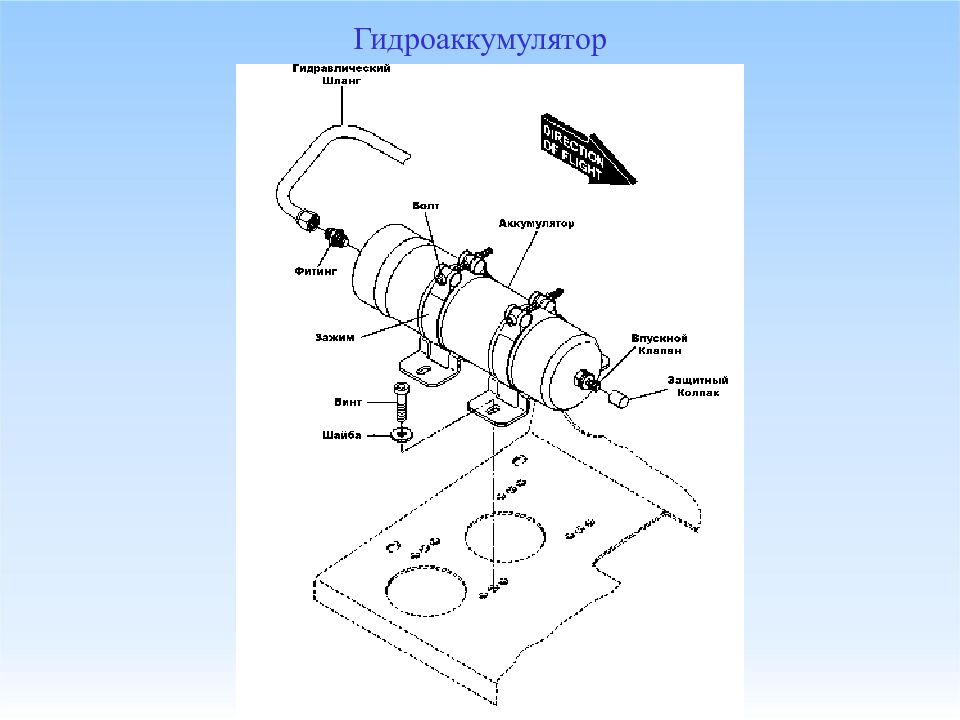

Слайд 55: Гидроаккумулятор

Изображение слайда

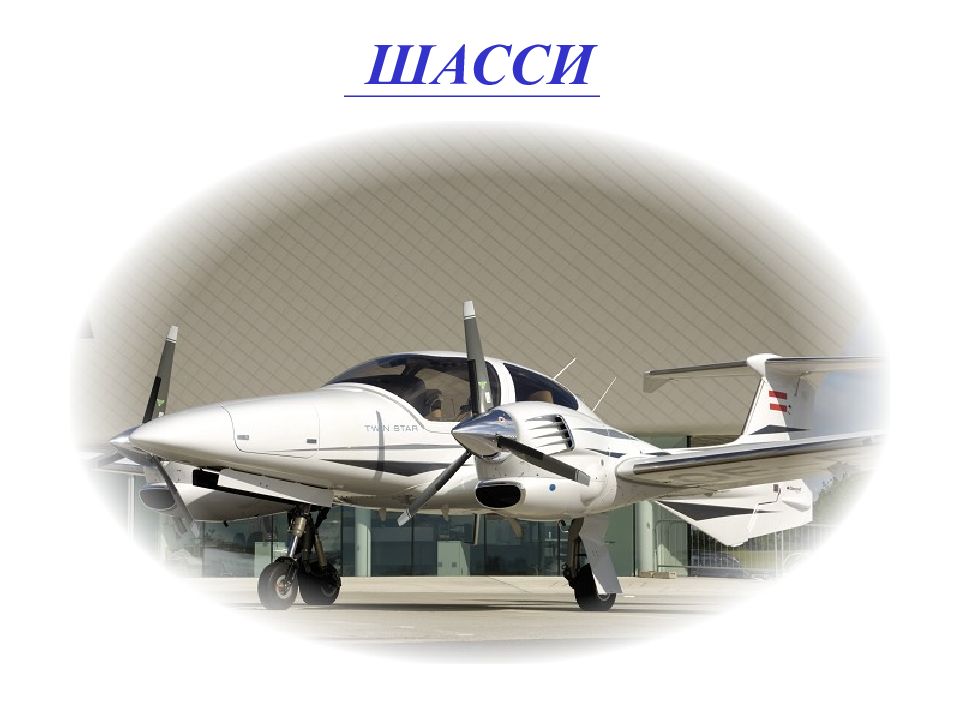

Слайд 56: ШАССИ

Изображение слайда

Слайд 57: Конструкция опор шасси

Изображение слайда

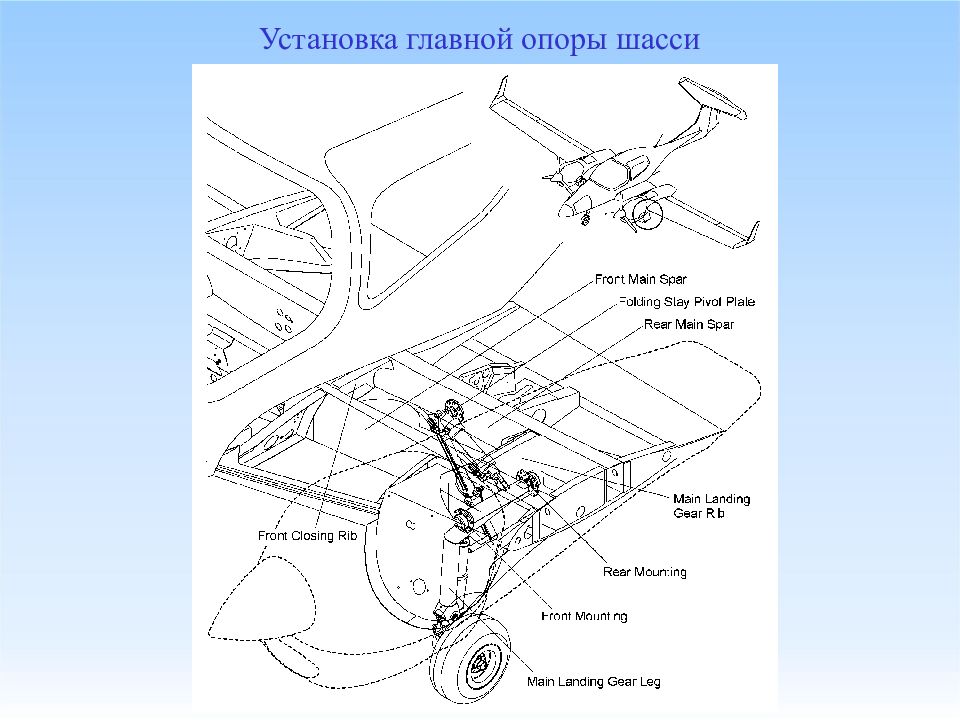

Слайд 58: Установка главной опоры шасси

Изображение слайда

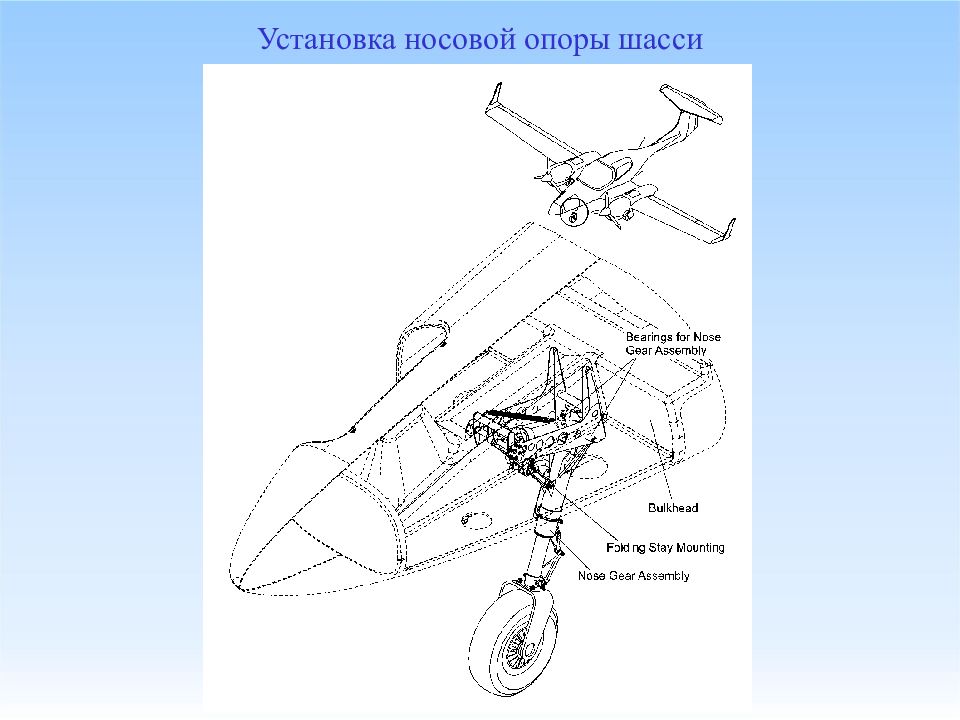

Слайд 59: Установка носовой опоры шасси

Изображение слайда

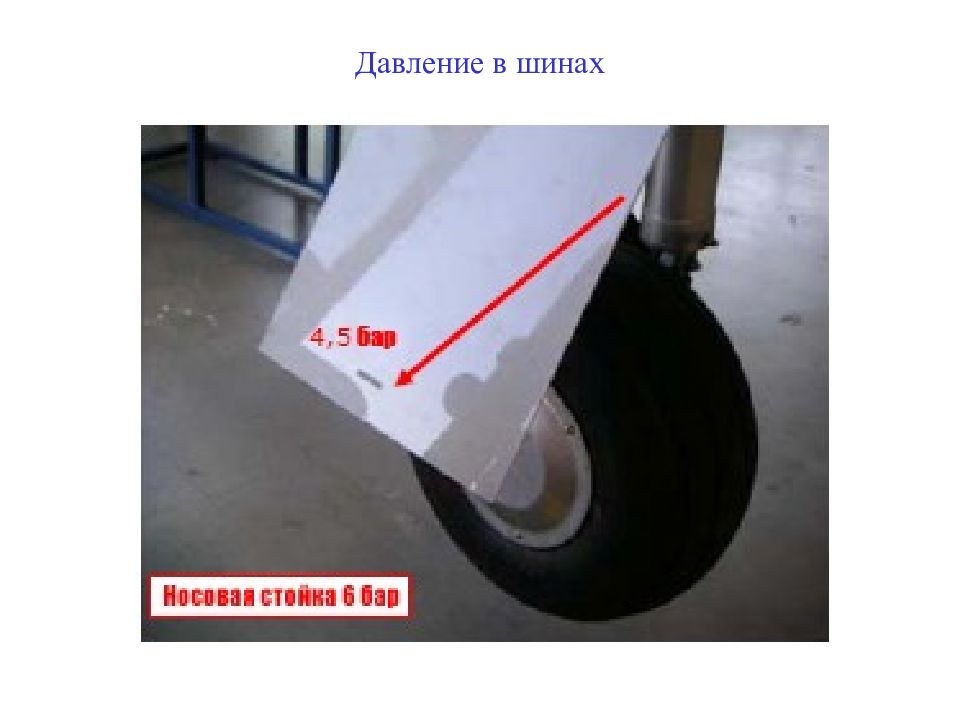

Слайд 60: Давление в шинах

Изображение слайда

Слайд 61: Основная опора шасси

Изображение слайда

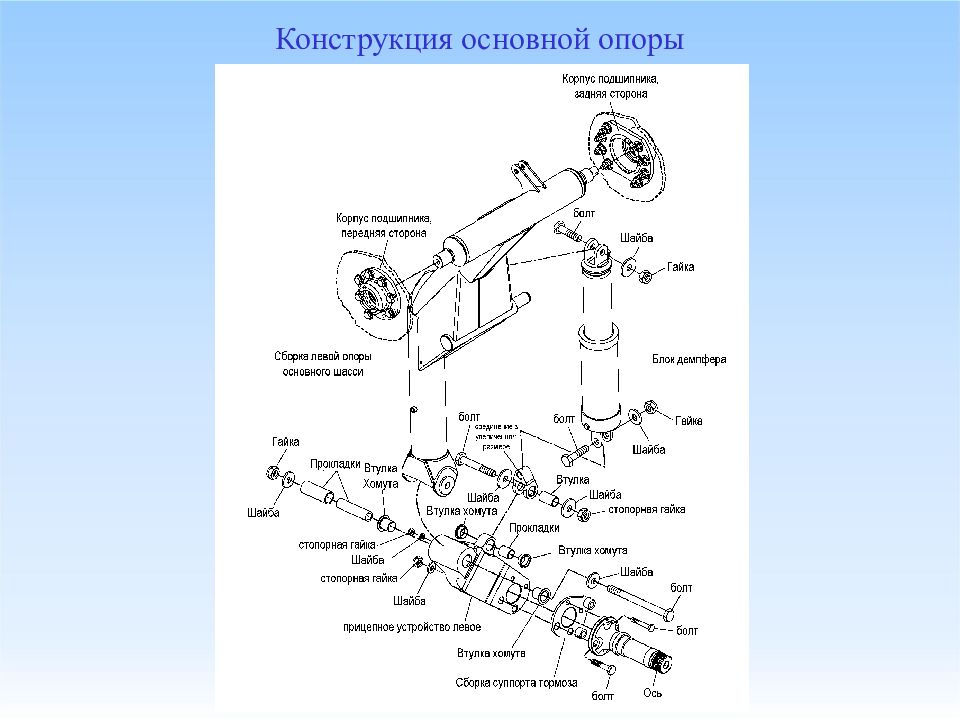

Слайд 62: Конструкция основной опоры

Изображение слайда

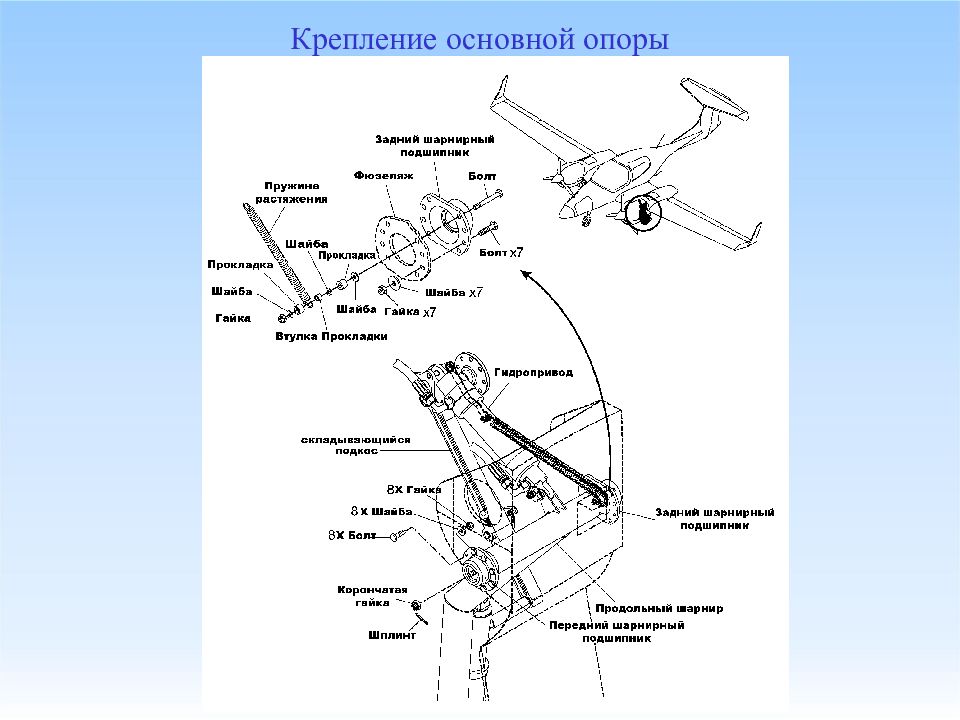

Слайд 63: Крепление основной опоры

Изображение слайда

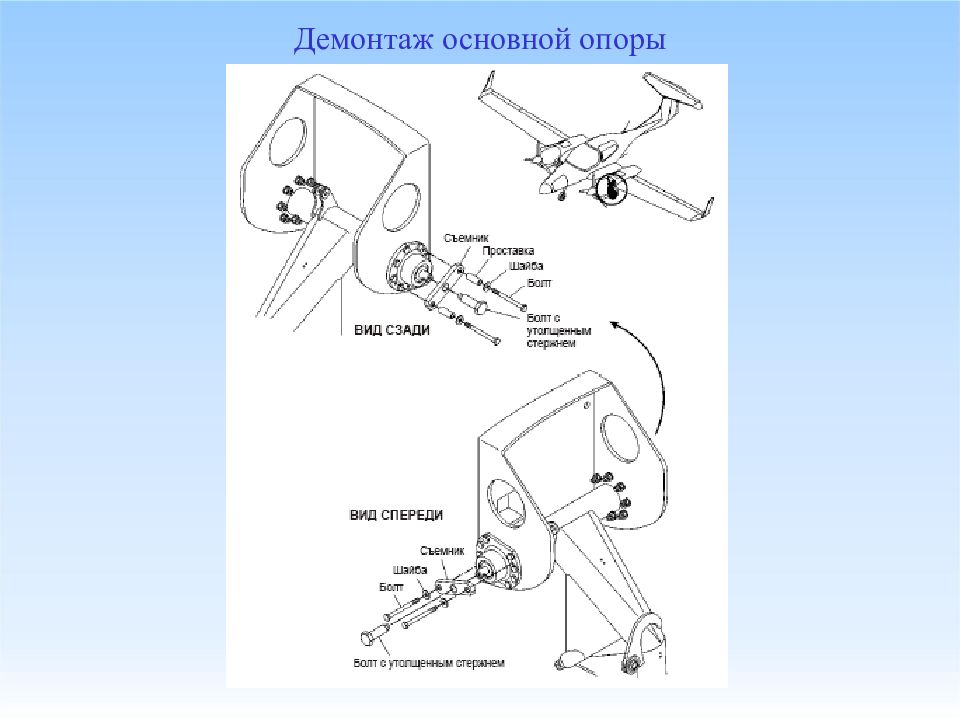

Слайд 64: Демонтаж основной опоры

Изображение слайда

Слайд 65: Амортизатор основной опоры шасси

Изображение слайда

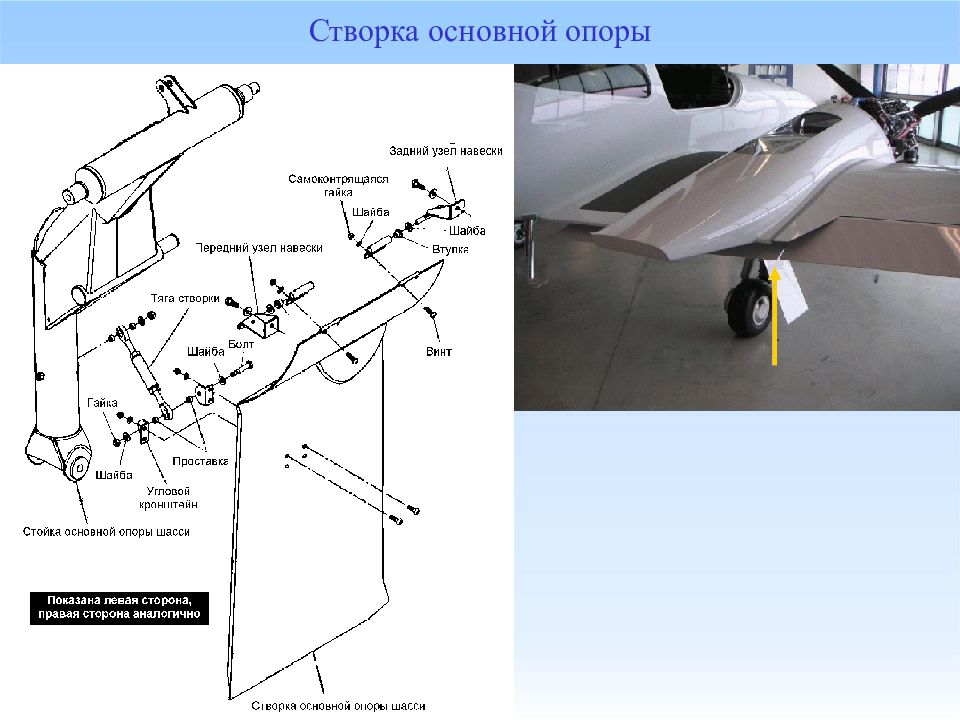

Слайд 66: Створка основной опоры

Изображение слайда

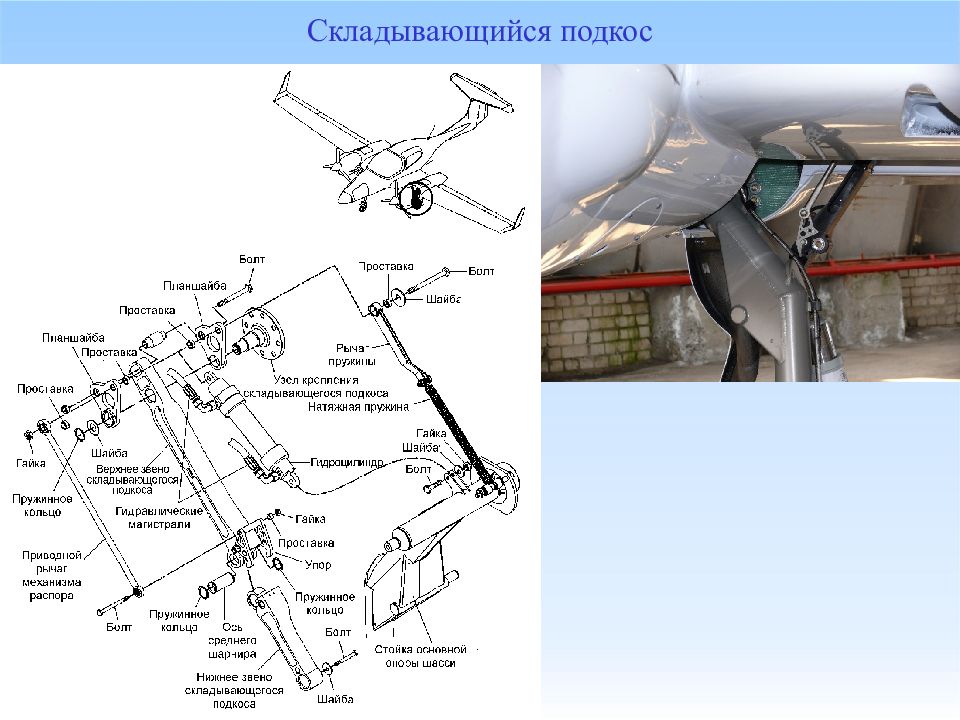

Слайд 67: Складывающийся подкос

Изображение слайда

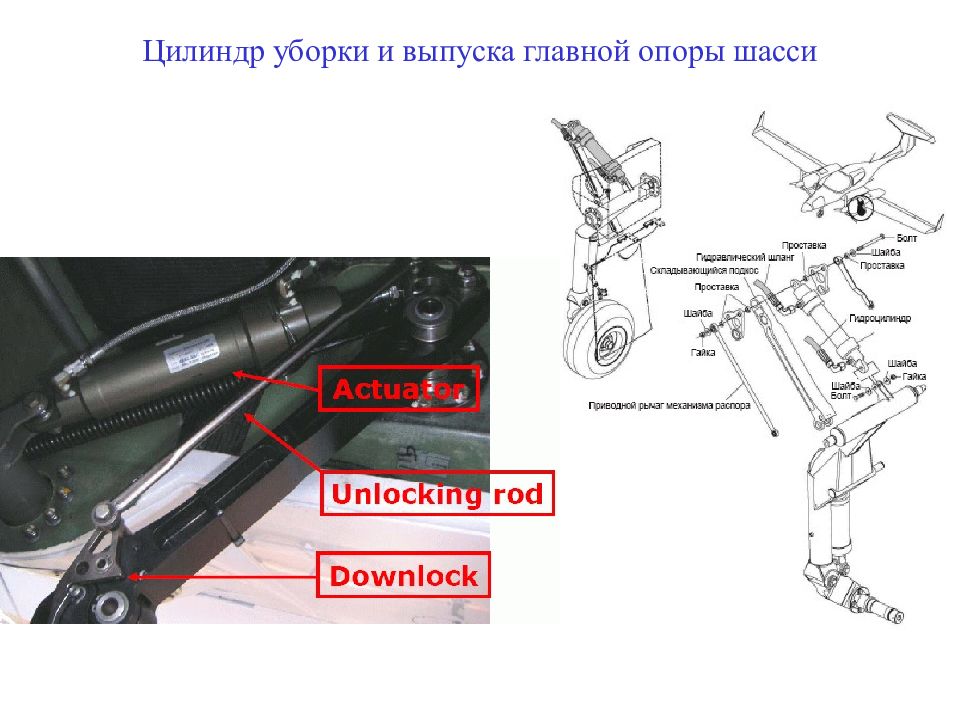

Слайд 68: Цилиндр уборки и выпуска главной опоры шасси

Изображение слайда

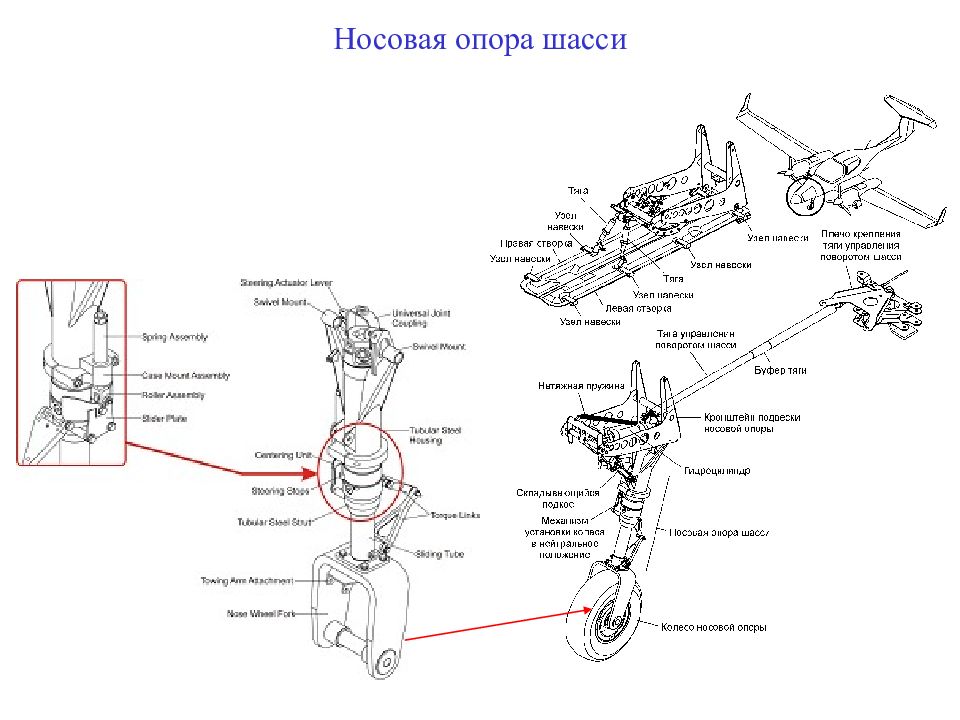

Слайд 69: Носовая опора шасси

Изображение слайда

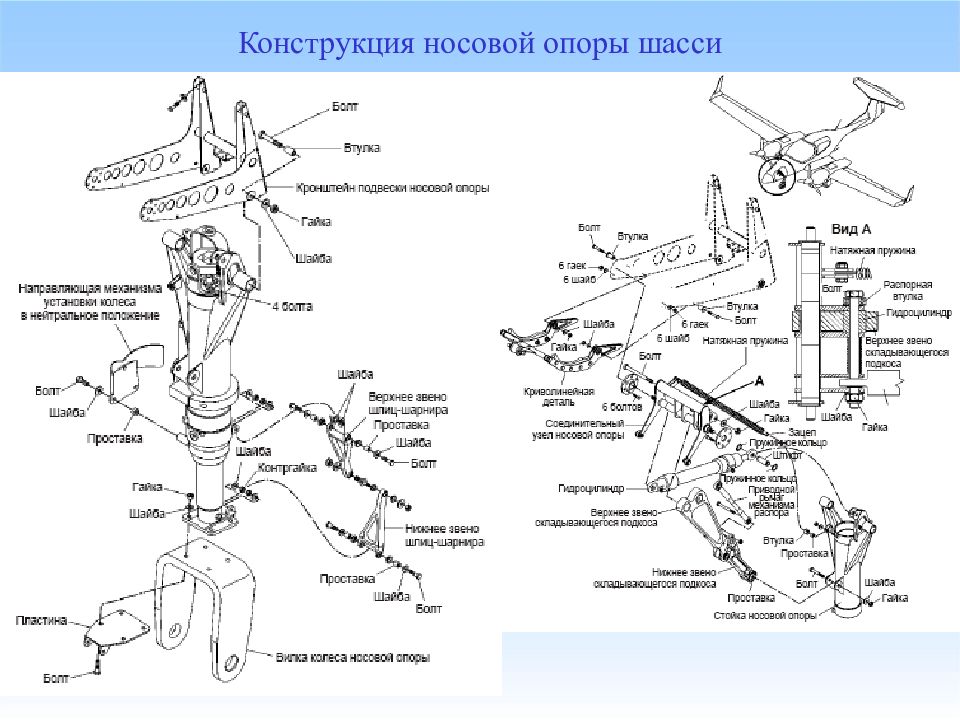

Слайд 70: Конструкция носовой опоры шасси

Изображение слайда

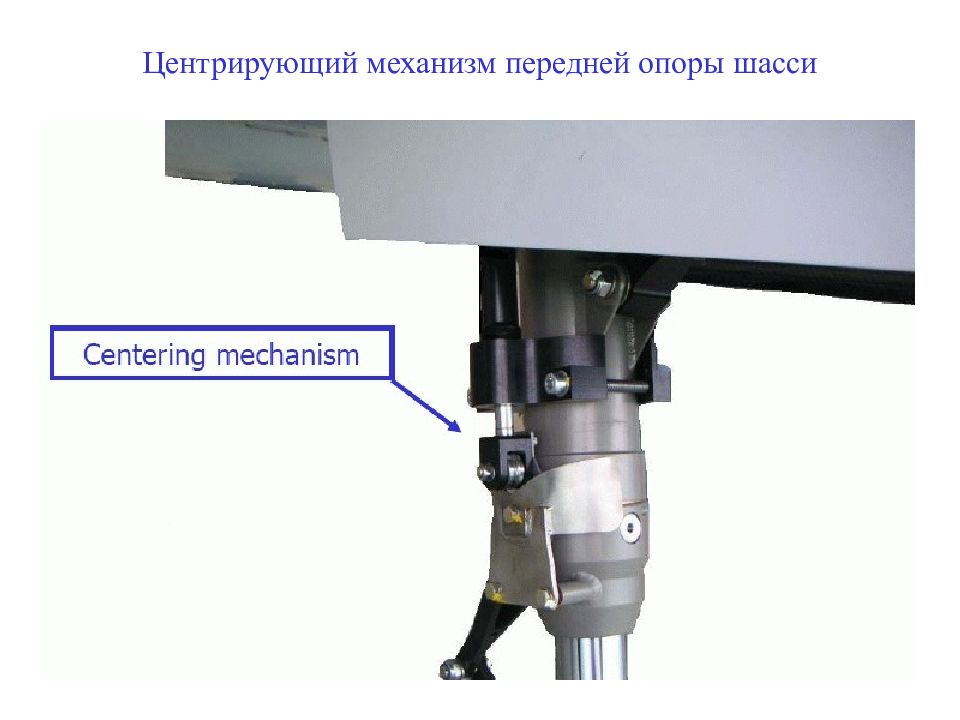

Слайд 71: Центрирующий механизм передней опоры шасси

Изображение слайда

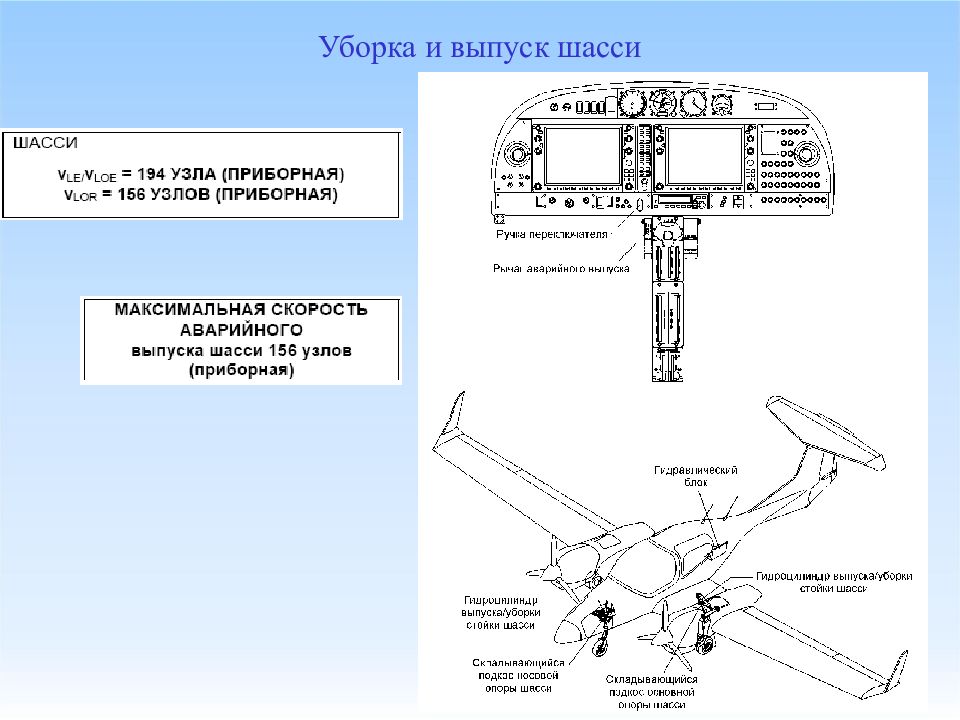

Слайд 72: Уборка и выпуск шасси

Изображение слайда

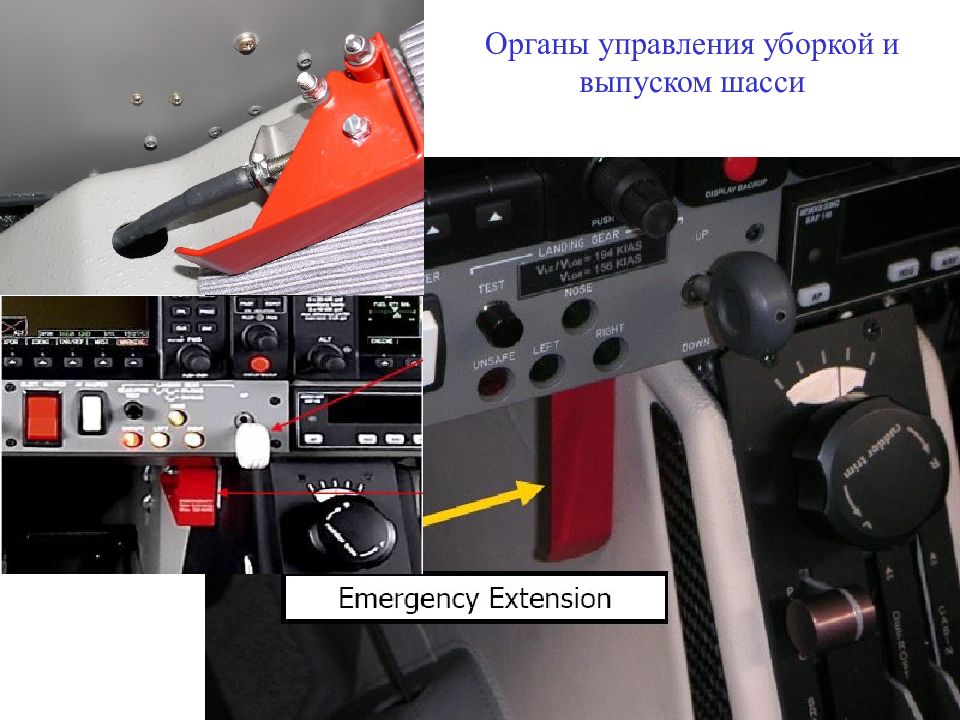

Слайд 73: Органы управления уборкой и выпуском шасси

Изображение слайда

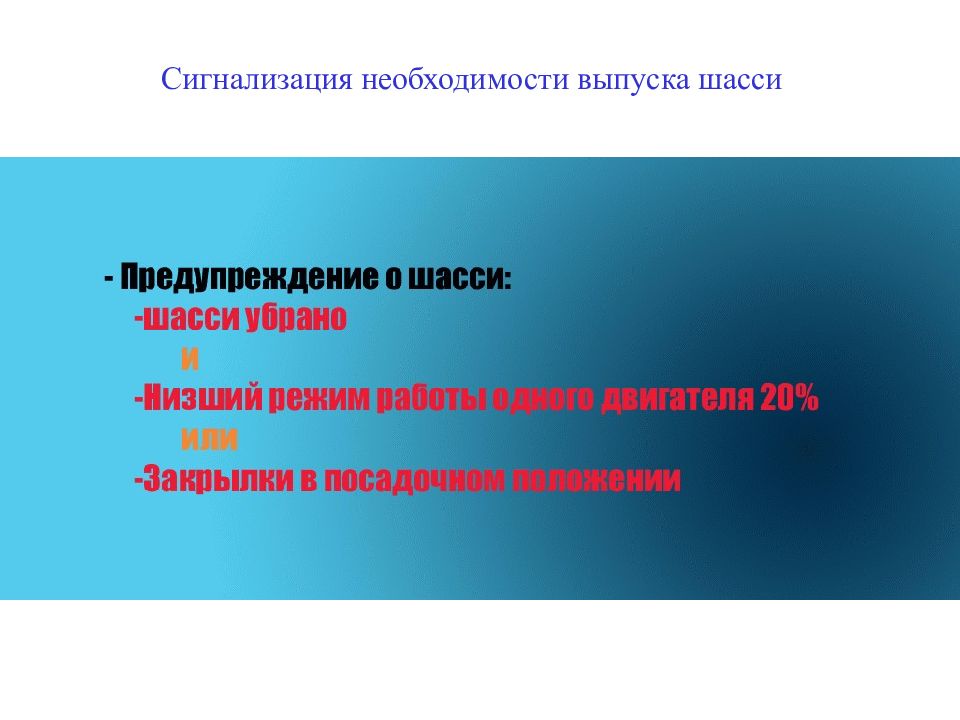

Слайд 74: Сигнализация необходимости выпуска шасси

Изображение слайда

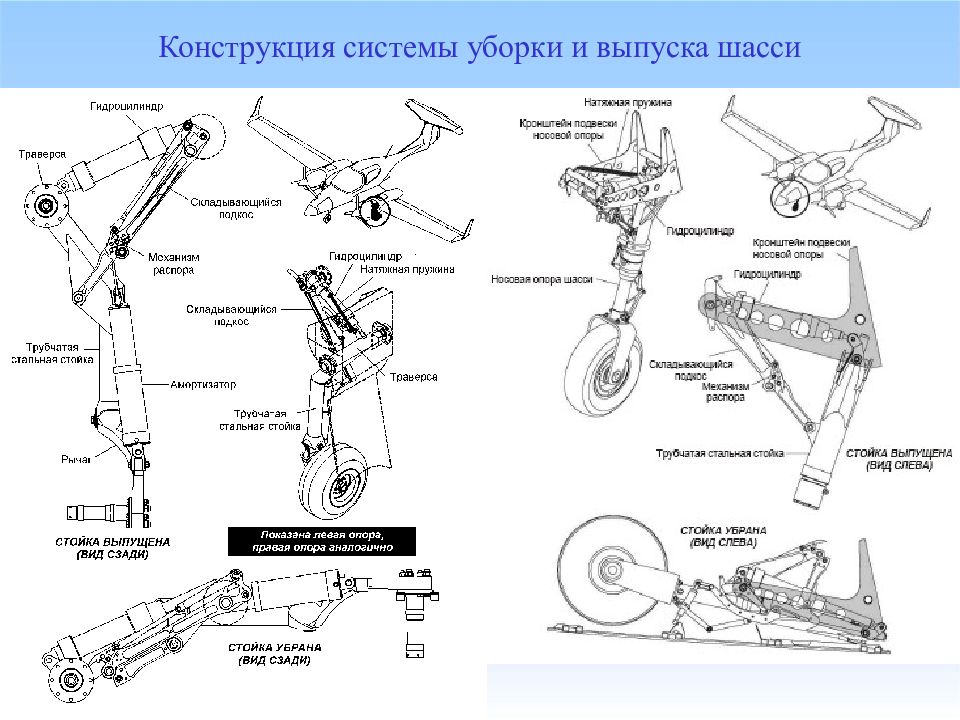

Слайд 75: Конструкция системы уборки и выпуска шасси

Изображение слайда

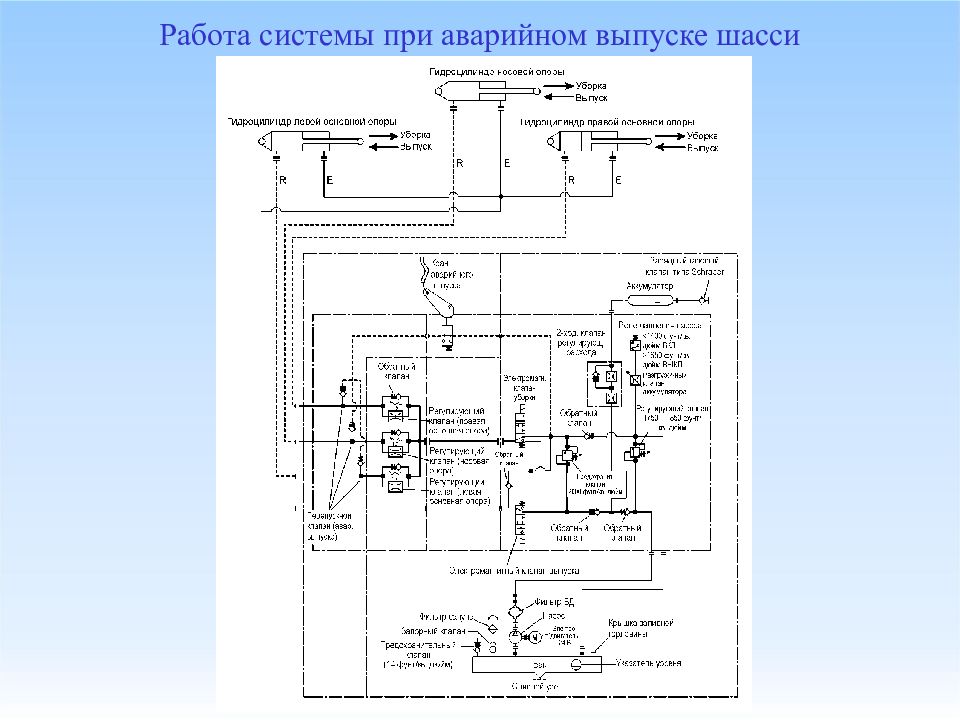

Слайд 76: Работа системы при аварийном выпуске шасси

Изображение слайда

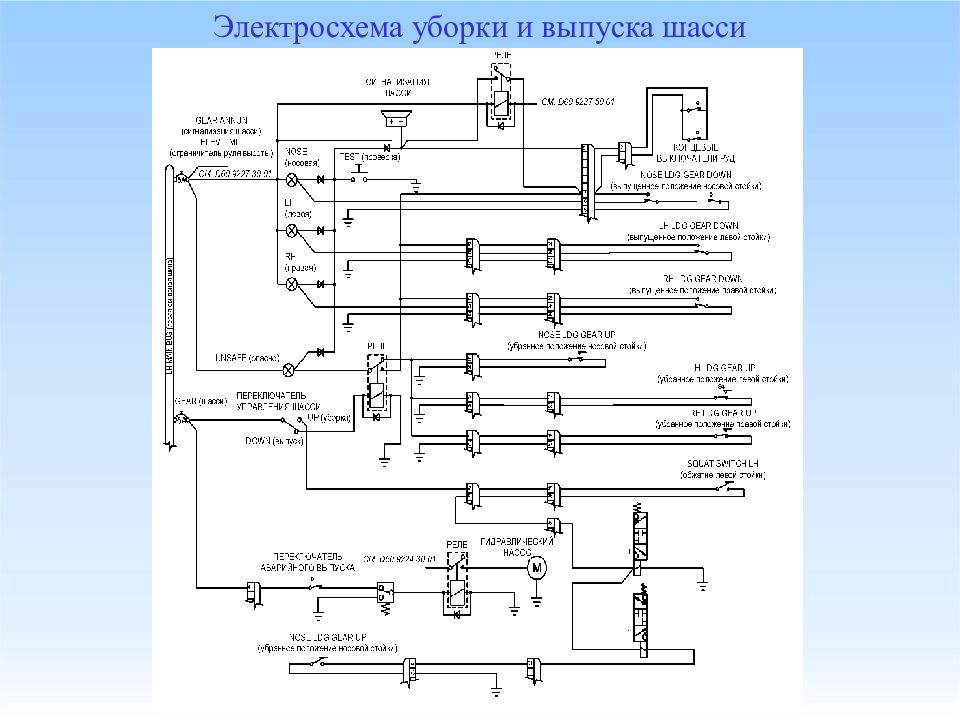

Слайд 77: Электросхема уборки и выпуска шасси

Изображение слайда

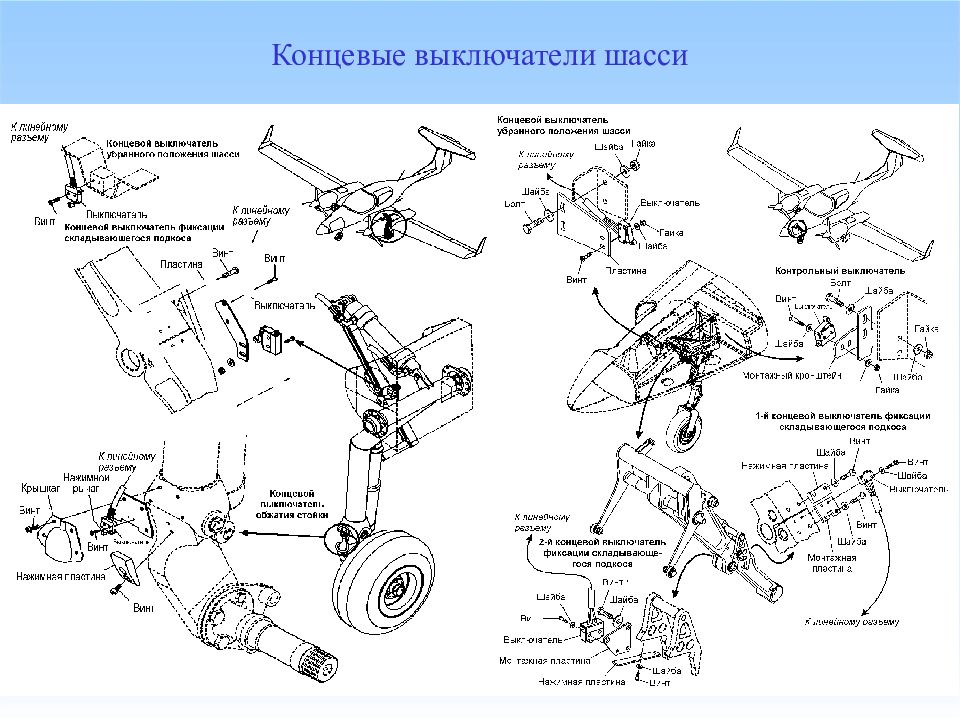

Слайд 78: Концевые выключатели шасси

Изображение слайда

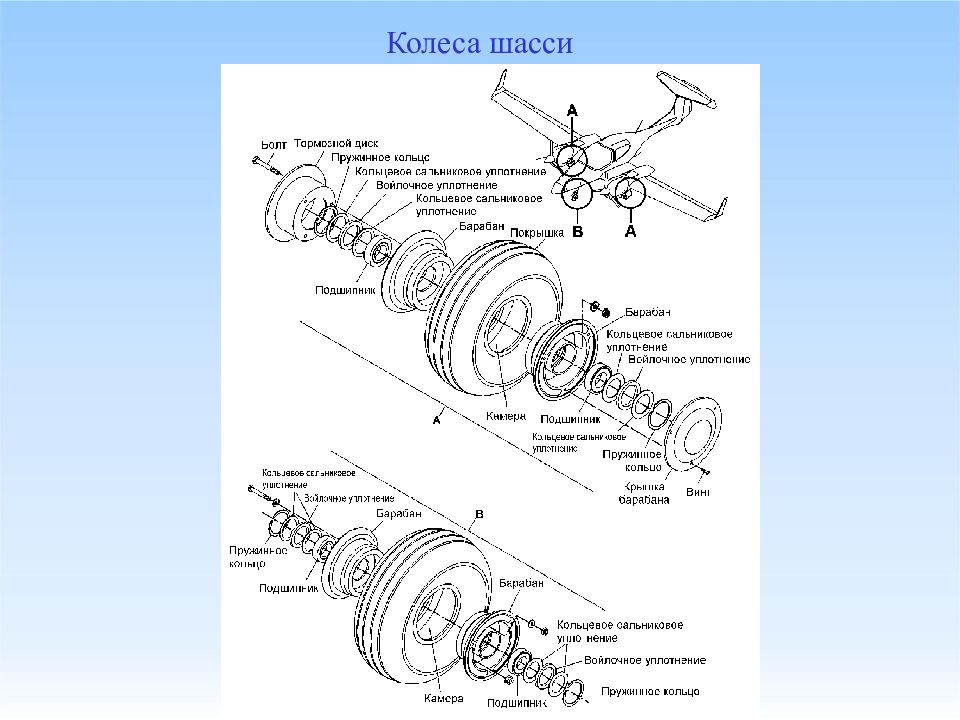

Слайд 79: Колеса шасси

Изображение слайда

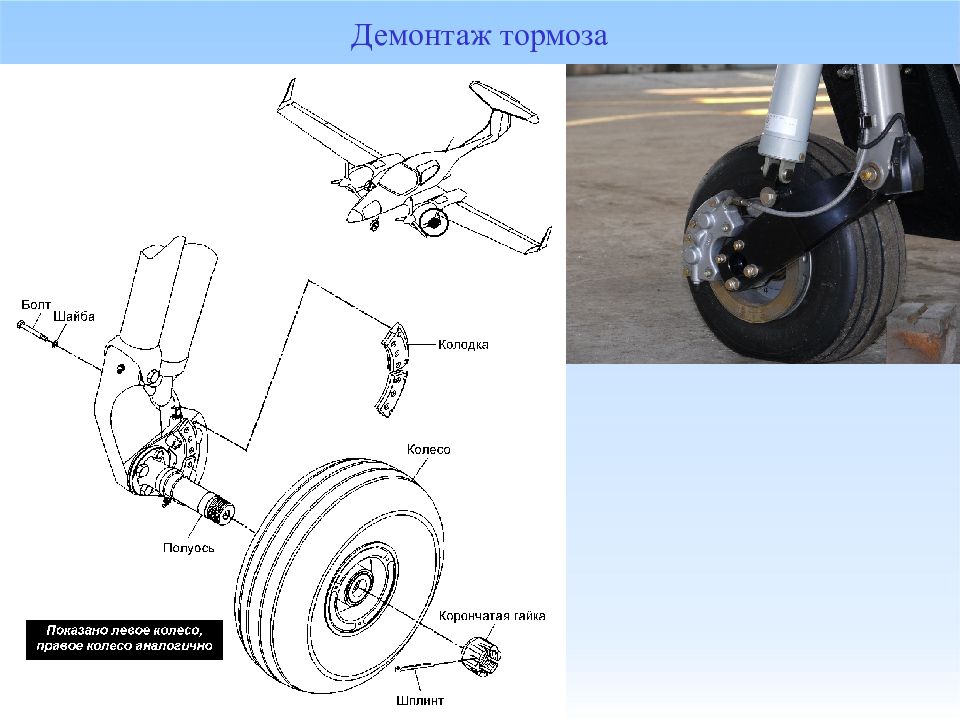

Слайд 80: Демонтаж тормоза

Изображение слайда

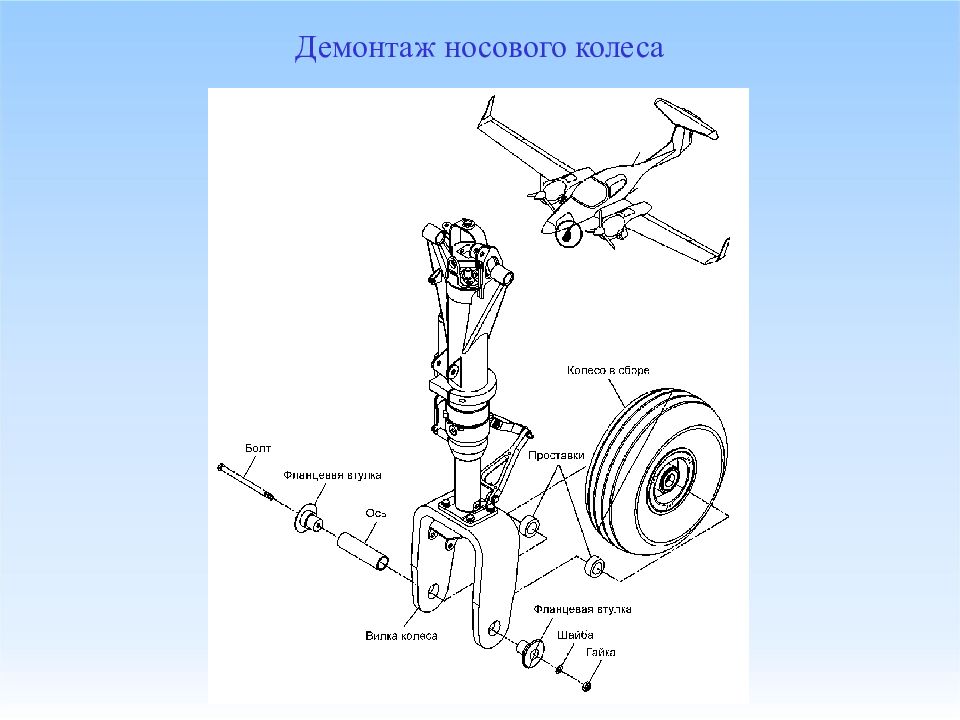

Слайд 81: Демонтаж носового колеса

Изображение слайда

Слайд 82: Система торможения колес шасси

Изображение слайда

Слайд 83: Агрегаты системы торможения

Изображение слайда

Слайд 84: Тормозные педали

Изображение слайда

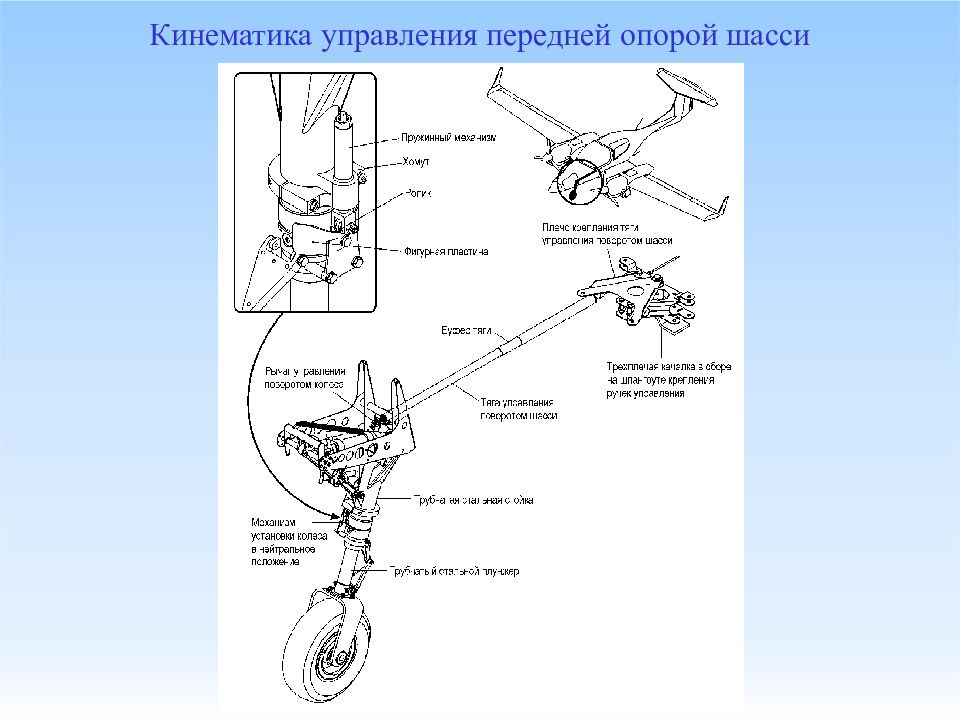

Слайд 85: Кинематика управления передней опорой шасси

Изображение слайда

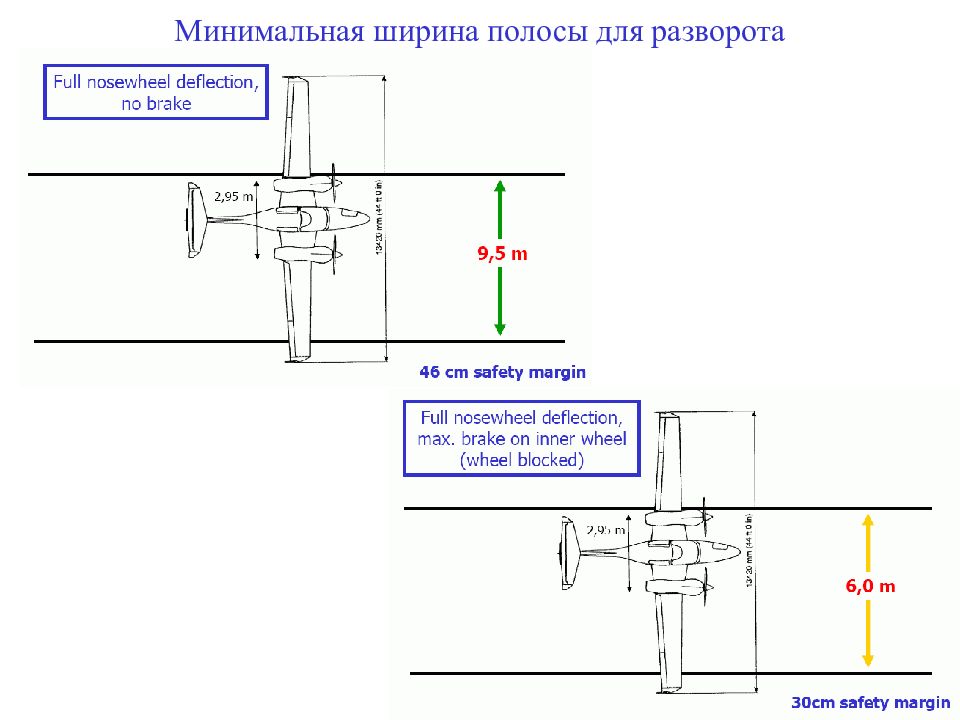

Слайд 86: Минимальная ширина полосы для разворота

Изображение слайда

Слайд 87: УПРАВЛЕНИЕ САМОЛЕТОМ

Изображение слайда

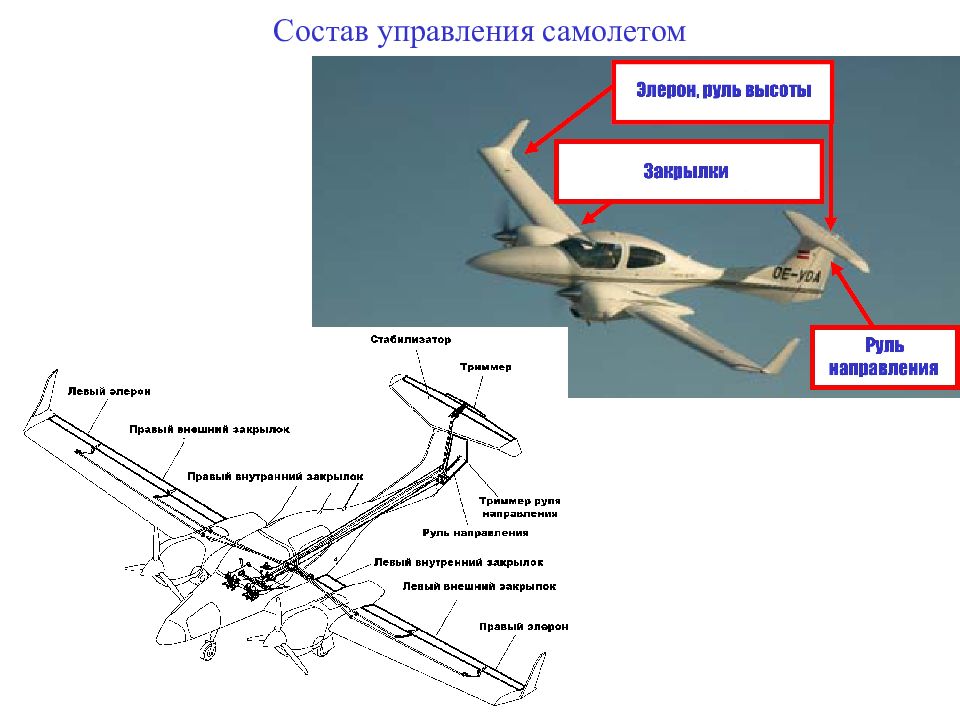

Слайд 88: Состав управления самолетом

Изображение слайда

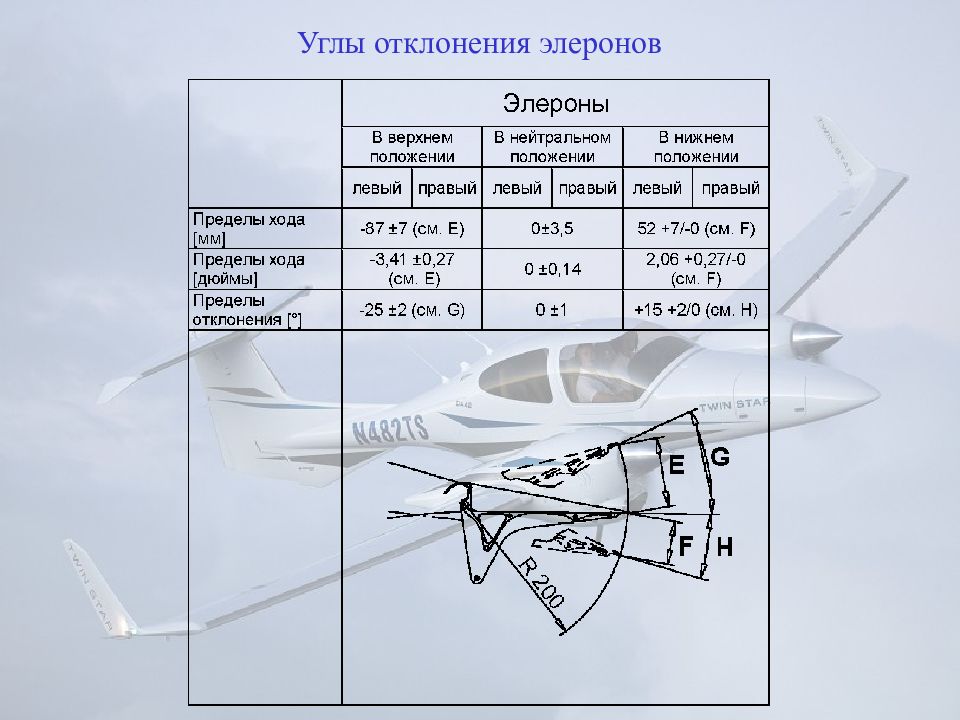

Слайд 89: Углы отклонения элеронов

Изображение слайда

Слайд 90: Тяги управления

Изображение слайда

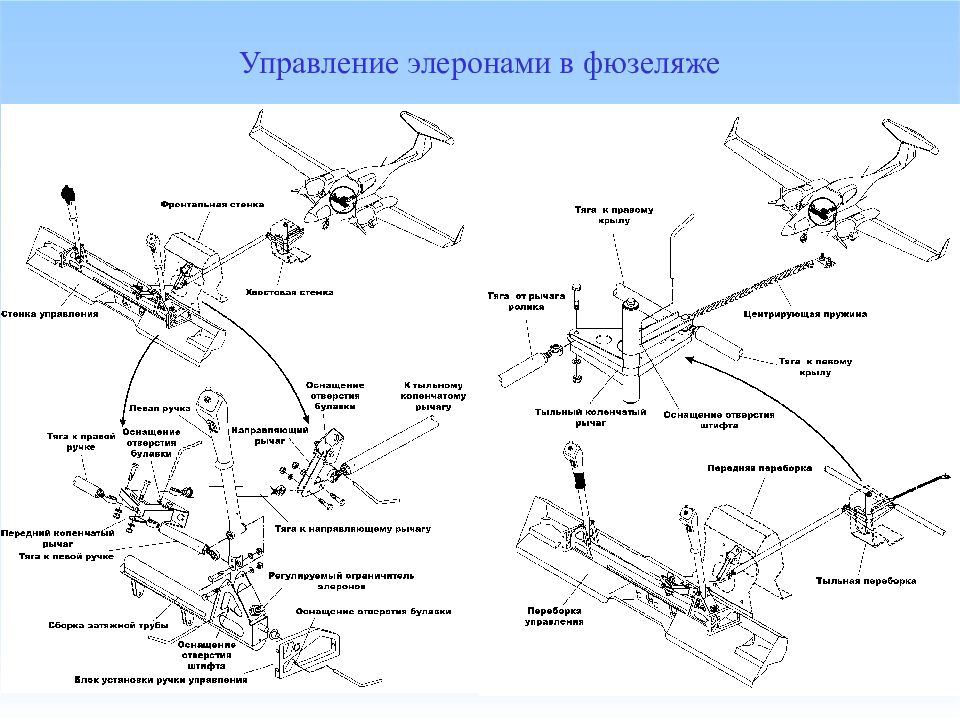

Слайд 91: Управление элеронами в фюзеляже

Изображение слайда

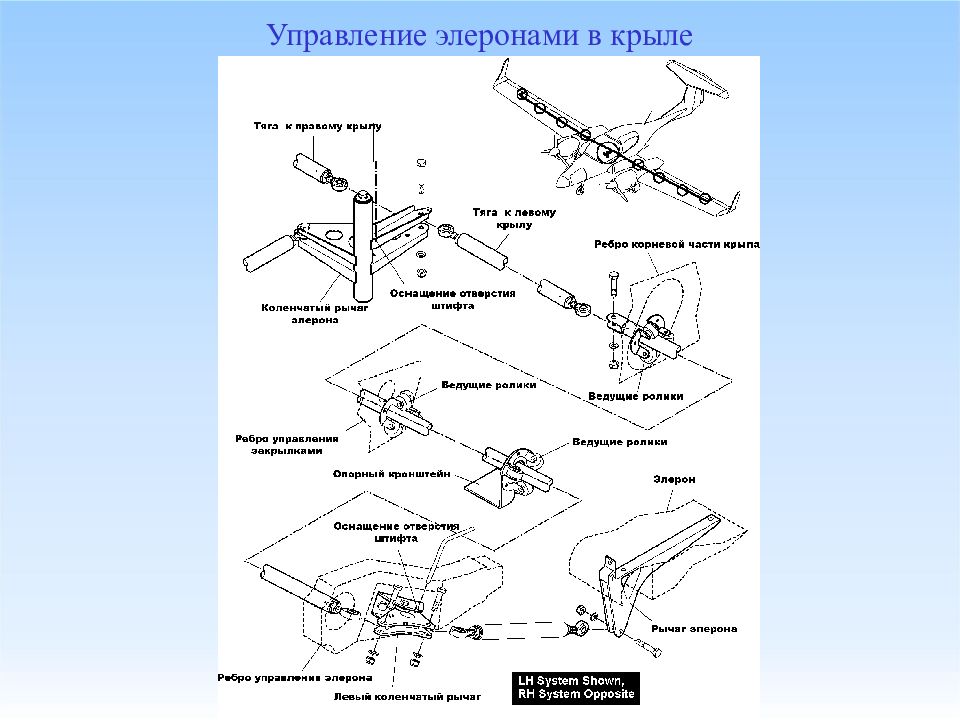

Слайд 92: Управление элеронами в крыле

Изображение слайда

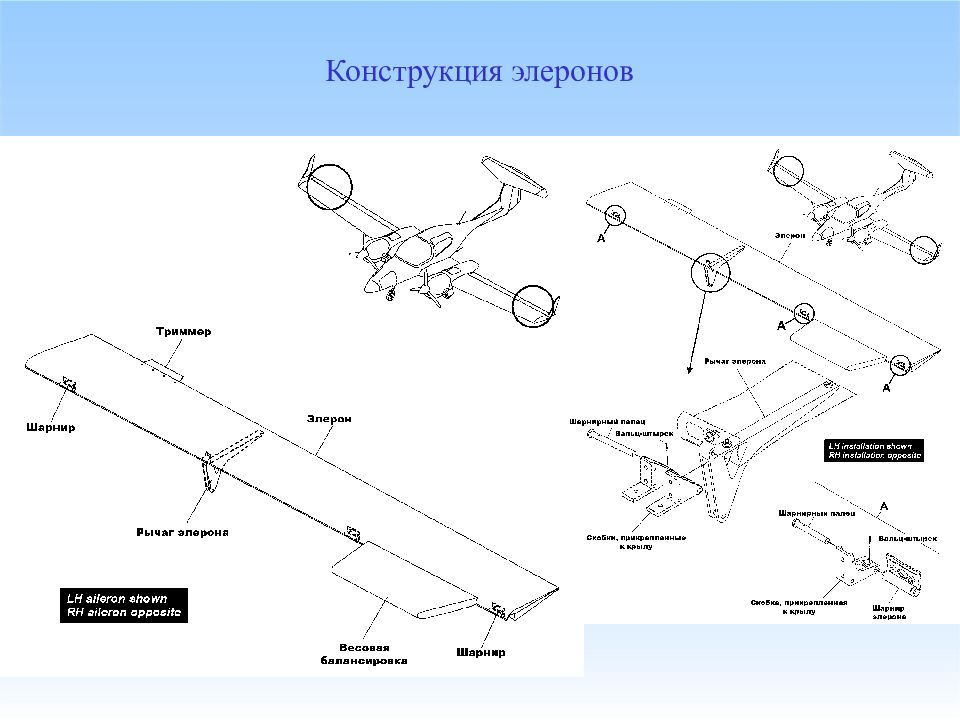

Слайд 93: Конструкция элеронов

Изображение слайда

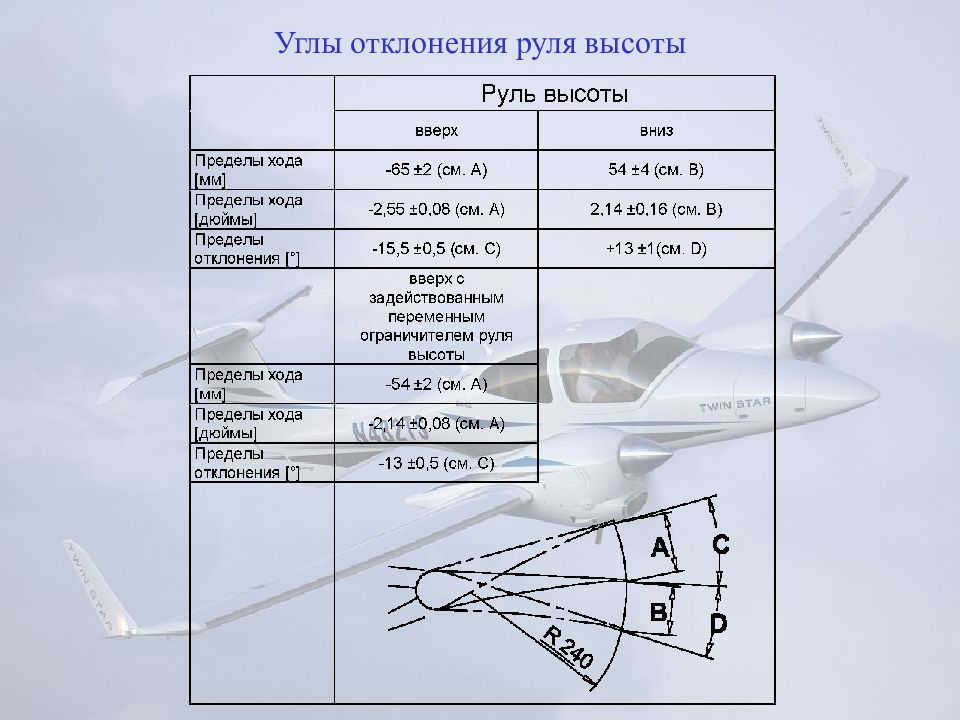

Слайд 94: Углы отклонения руля высоты

Изображение слайда

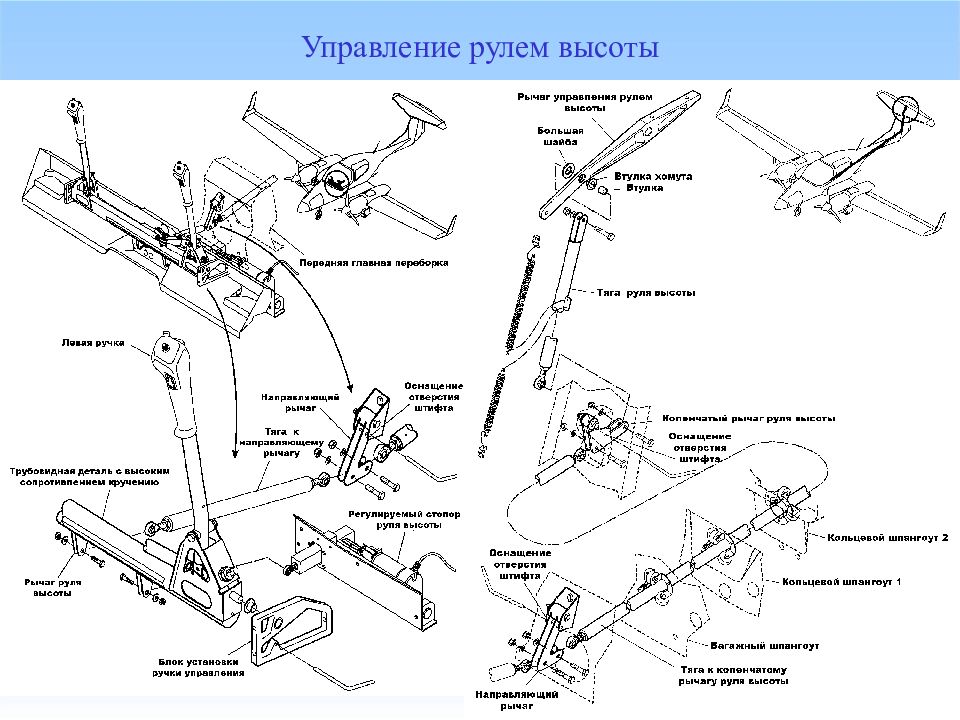

Слайд 95: Управление рулем высоты

Изображение слайда

Слайд 96: Ограничитель хода руля высоты

Изображение слайда

Слайд 97: Датчик критических углов атаки

Изображение слайда

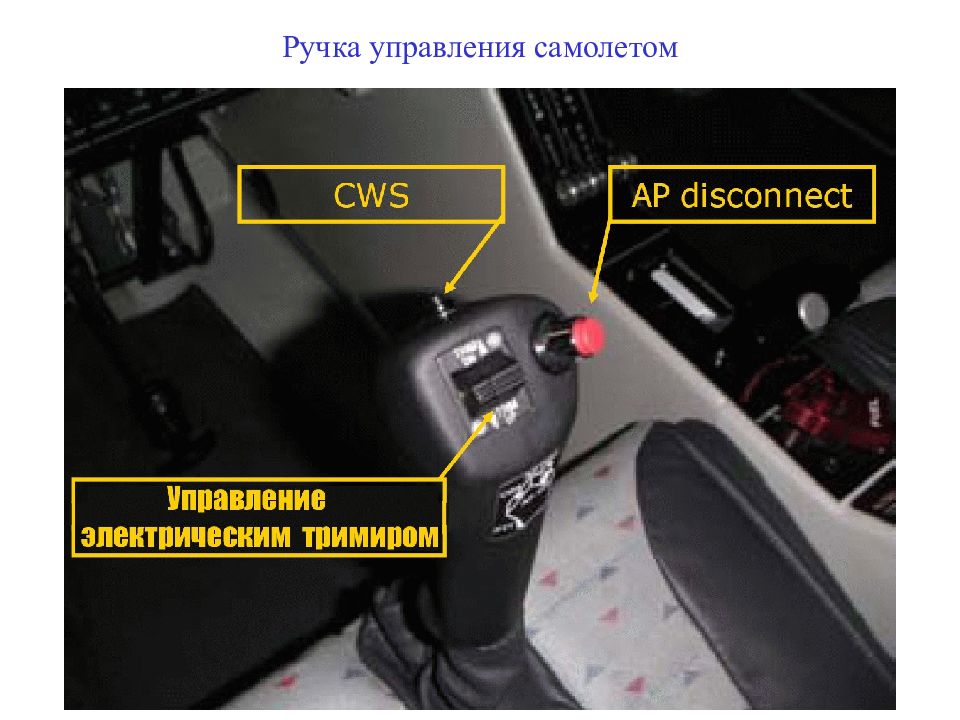

Слайд 98: Ручка управления самолетом

Изображение слайда

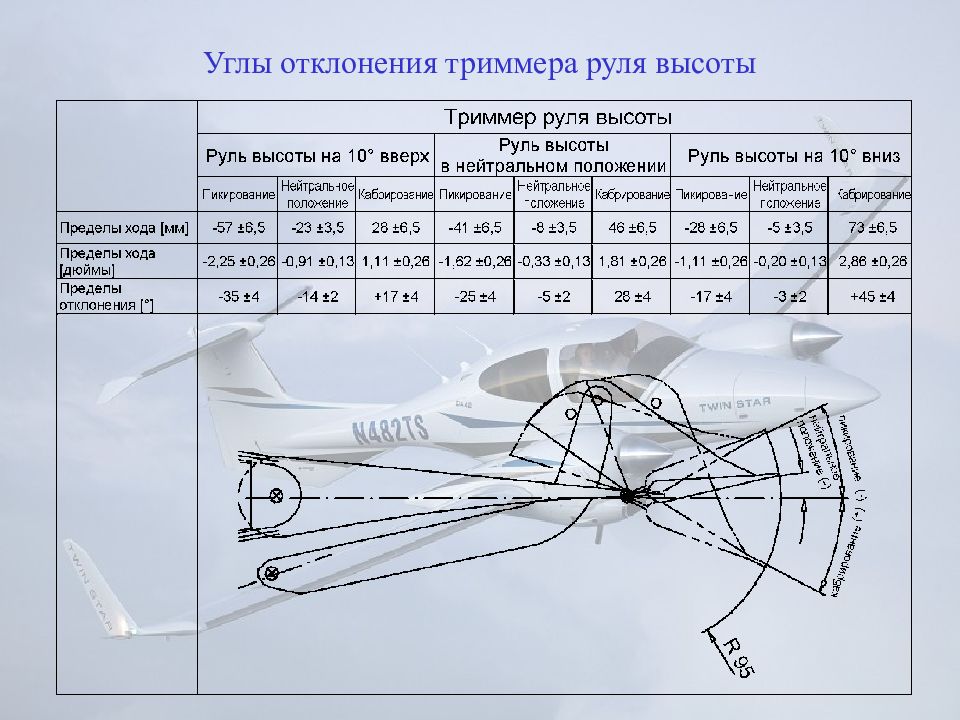

Слайд 99: Углы отклонения триммера руля высоты

Изображение слайда

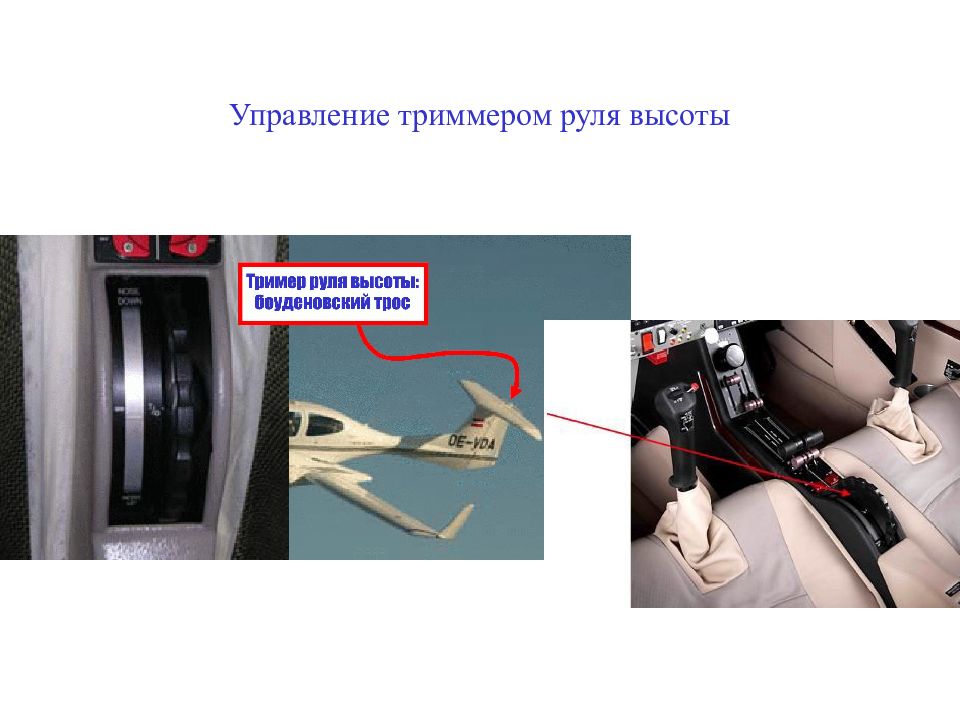

Слайд 100: Управление триммером руля высоты

Изображение слайда

Слайд 101: Триммер руля высоты

Изображение слайда

Слайд 102: Углы отклонения РН

Изображение слайда

Слайд 103: Кинематическая схема управления РН

Изображение слайда

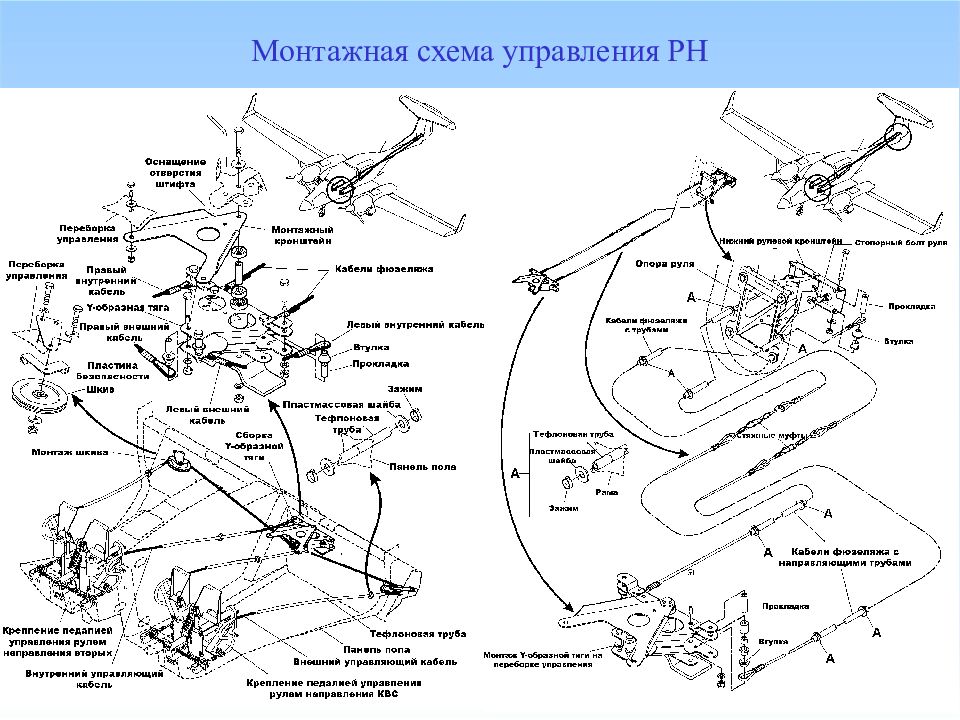

Слайд 104: Монтажная схема управления РН

Изображение слайда

Слайд 105: Педали руля направления

Изображение слайда

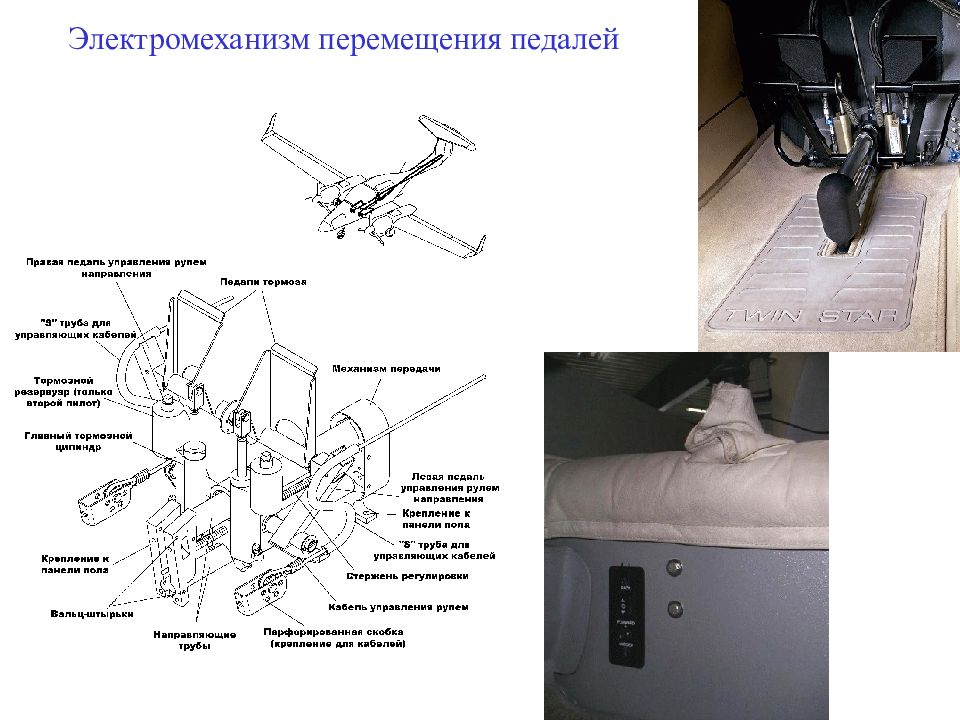

Слайд 106: Электромеханизм перемещения педалей

Изображение слайда

Слайд 107: Углы отклонения триммера РН

Изображение слайда

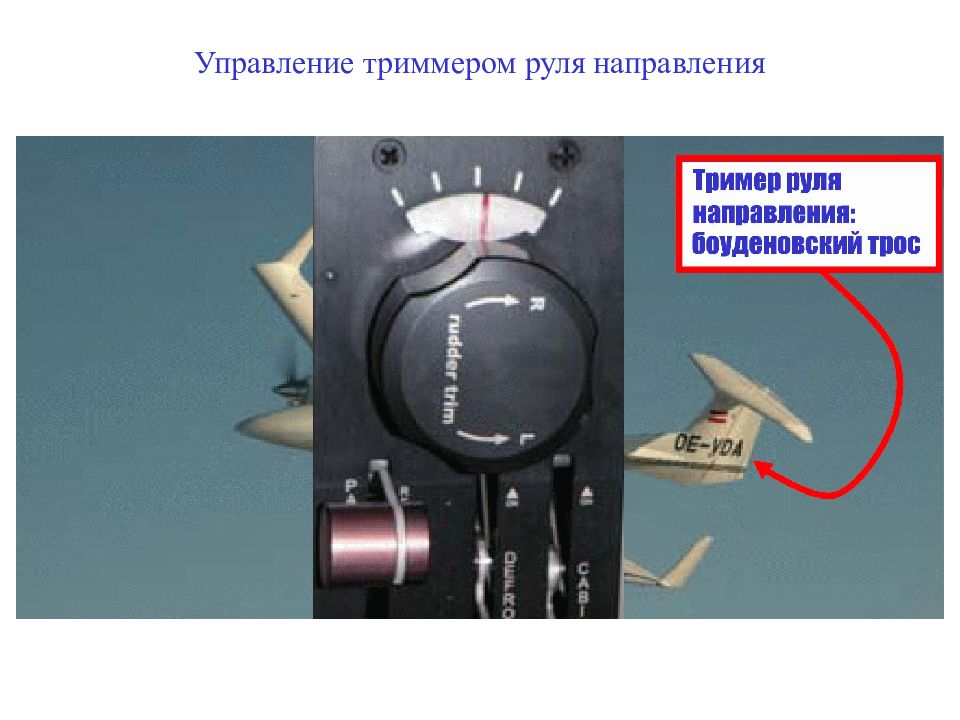

Слайд 108: Управление триммером руля направления

Изображение слайда

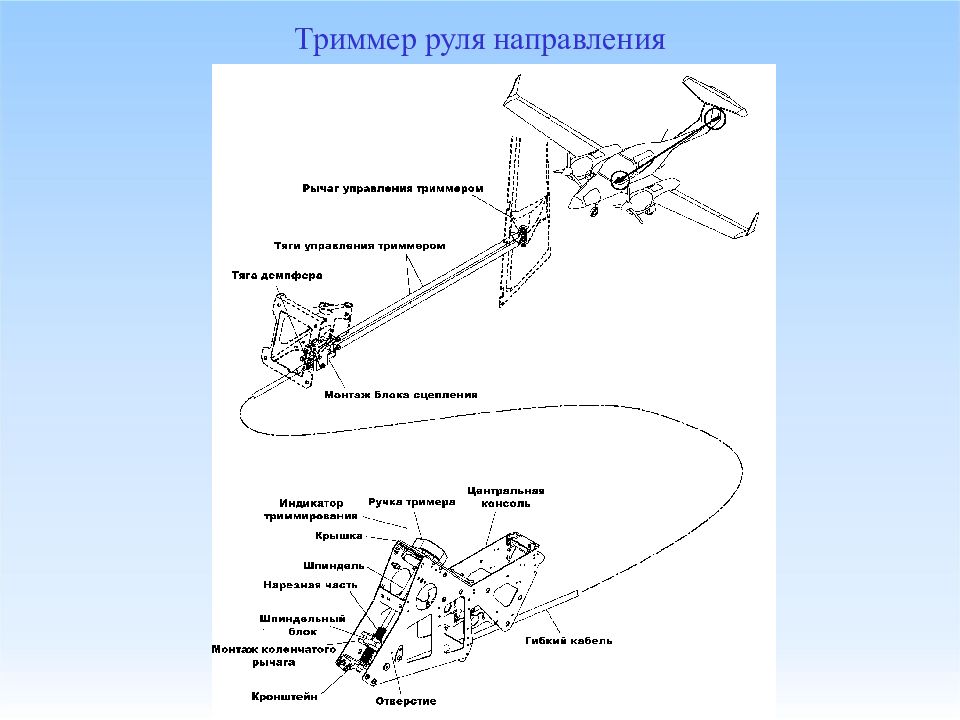

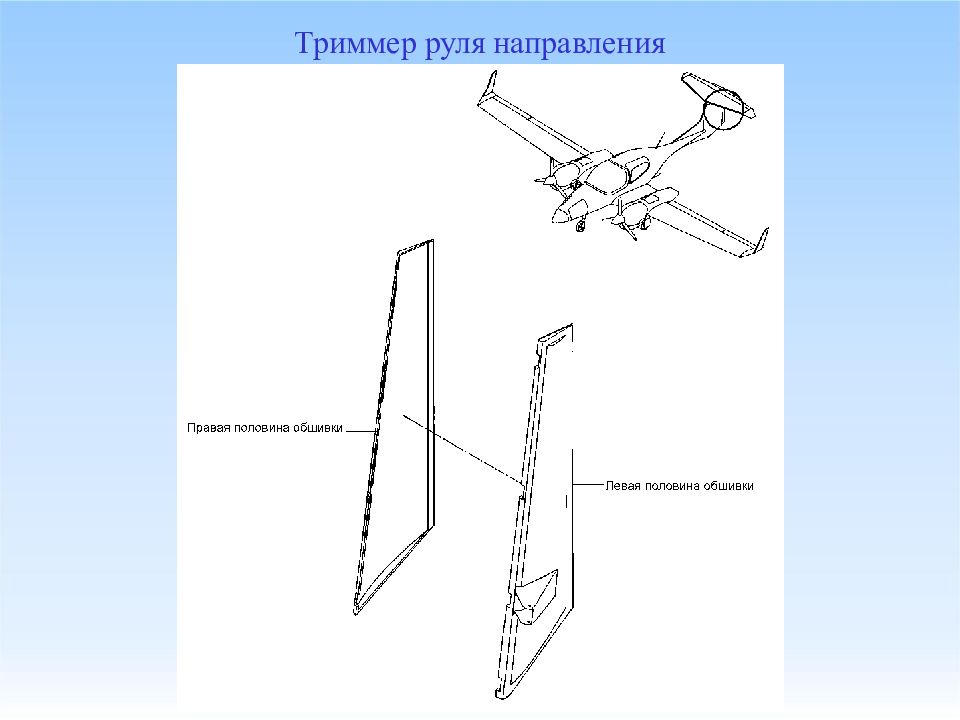

Слайд 109: Триммер руля направления

Изображение слайда

Слайд 110: Автопилот (гармин)

Изображение слайда

Слайд 111: Управление закрылками

Изображение слайда

Слайд 112: Углы отклонения закрылков

Изображение слайда

Слайд 113: Проводка управления закрылками

Изображение слайда

Слайд 114: Установка закрылков

Изображение слайда

Слайд 115: Рычаги управления закрылками

Изображение слайда

Слайд 116: Привод и сигнализация закрылков

Изображение слайда

Слайд 117: Стопорение рулей и элеронов

Изображение слайда

Слайд 118: ТОПЛИВНАЯ СИСТЕМА

Изображение слайда

Слайд 119: Общая схема топливной системы

Изображение слайда

Слайд 120: Данные топливной системы

Изображение слайда

Слайд 121: Перекрывные топливные краны

Изображение слайда

Слайд 122: Схема перекрестной подачи топлива

Изображение слайда

Слайд 123: Топливный фильтр и радиатор охлаждения

Изображение слайда

Слайд 124: Датчики топливных баков

Изображение слайда

Слайд 125: Заправочная горловина основного бака

Изображение слайда

Слайд 126: Размещение клапана слива топлива

Изображение слайда

Слайд 127: Воздухозаборник топливного охладителя

Изображение слайда

Слайд 128: Топливная система с дополнительными баками

Изображение слайда

Слайд 129: Конструкция дополнительных топливных баков

Изображение слайда

Слайд 130: Заливная горловина дополнительного бака

Изображение слайда

Слайд 131: Подключение дополнительного топливного бака

Изображение слайда

Слайд 132: Дисплей параметров двигателя и его систем

Изображение слайда

Слайд 133: Резервное устройство измерения уровня топлива

Изображение слайда

Слайд 134: Номограмма расхода топлива

На номограмме показан расход топлива в час на один двигатель.

Изображение слайда

Слайд 135: ВЕНТИЛЯЦИЯ И ОБОГРЕВ

Изображение слайда

Слайд 136: Схема кондиционирования воздуха

Изображение слайда

Слайд 137: Обогрев кабины

Изображение слайда

Слайд 138: Монтажная схема системы обогрева кабины

Изображение слайда

Слайд 139: Заслонка отбора воздуха

Изображение слайда

Слайд 140: Вентиляция кабины

Изображение слайда

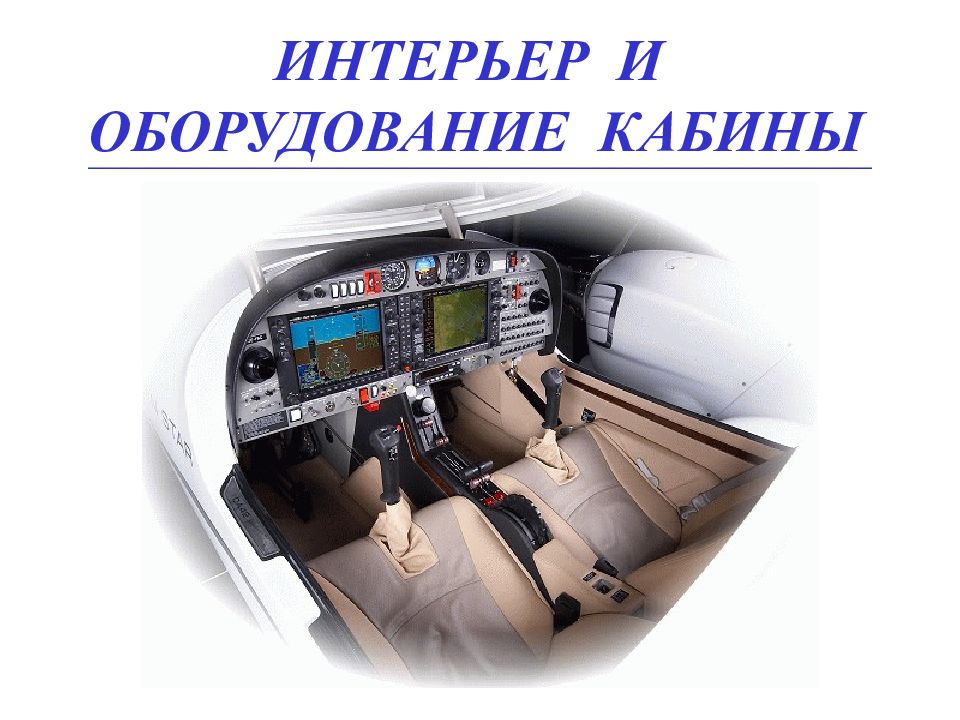

Слайд 141: ИНТЕРЬЕР И ОБОРУДОВАНИЕ КАБИНЫ

Изображение слайда

Слайд 142: Состав бытового оборудования

Изображение слайда

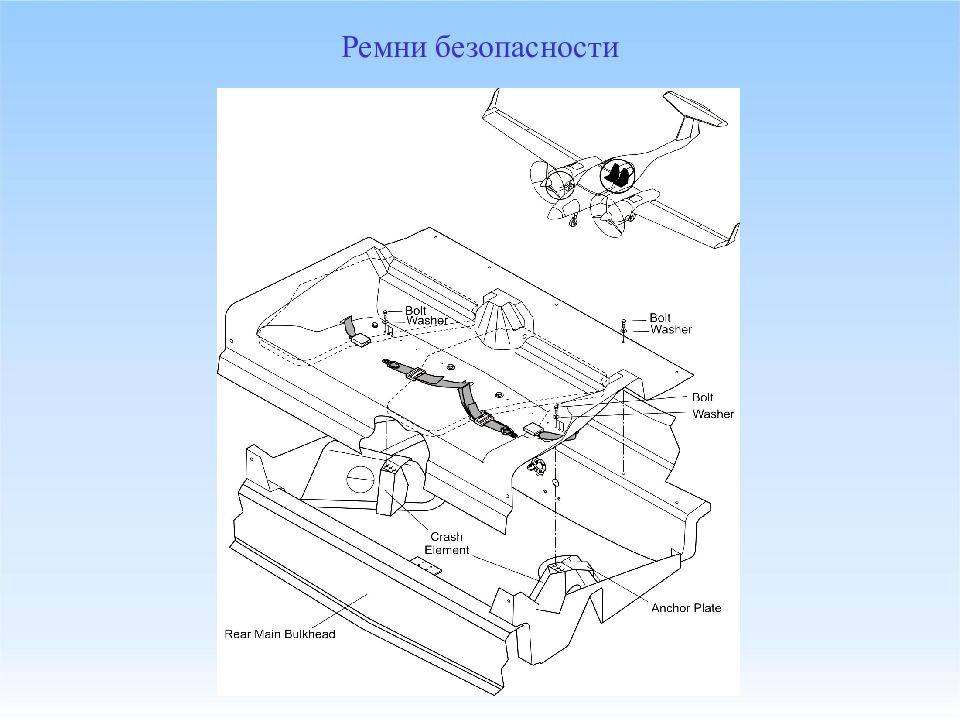

Слайд 143: Ремни безопасности

Изображение слайда

Слайд 144: Крепление ремней

Изображение слайда

Слайд 145: Пилотское кресло

Изображение слайда

Слайд 146: Центроплан с аварийными блоками

Изображение слайда

Слайд 147: Задний багажник

Изображение слайда

Слайд 148: Аварийное оборудование

Изображение слайда

Слайд 149: Крепление огнетушителя

Изображение слайда

Слайд 150: Аварийный радиомаяк

Изображение слайда

Слайд 151: ЭКСПЛУАТАЦИЯ НА ЗЕМЛЕ

Изображение слайда

Слайд 152: Швартовка самолета

Изображение слайда

Последний слайд презентации: Конструкция и эксплуатация DA-42: Буксировка самолета

Изображение слайда

Похожие презентации
