Индикаторная диаграмма цикла ДВС
Термический КПД цикла Отто Адиабатное сжатие 1-2 - степень сжатия Здесь изохорный подвод теплоты -степень повышения давления
Рабочий ход термический КПД цикла Отто Полезная работа цикла Отто

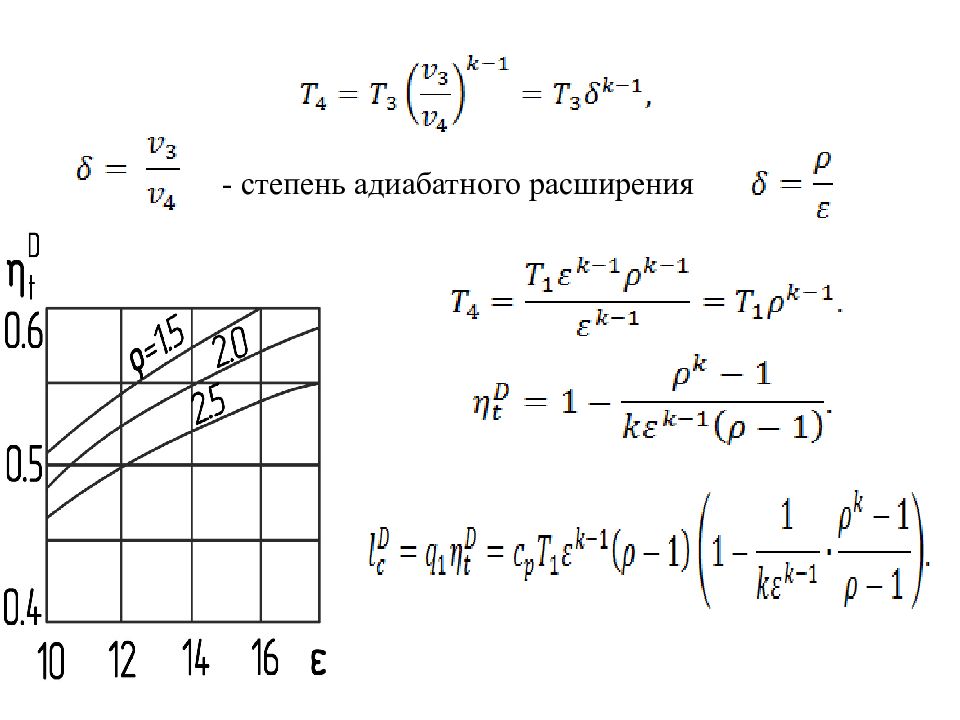

Термический КПД цикла Дизеля температуры узловых точек цикла – степень предварительного расширения
- степень адиабатного расширения
цикл Дизеля Сравнение эффективности циклов ДВС

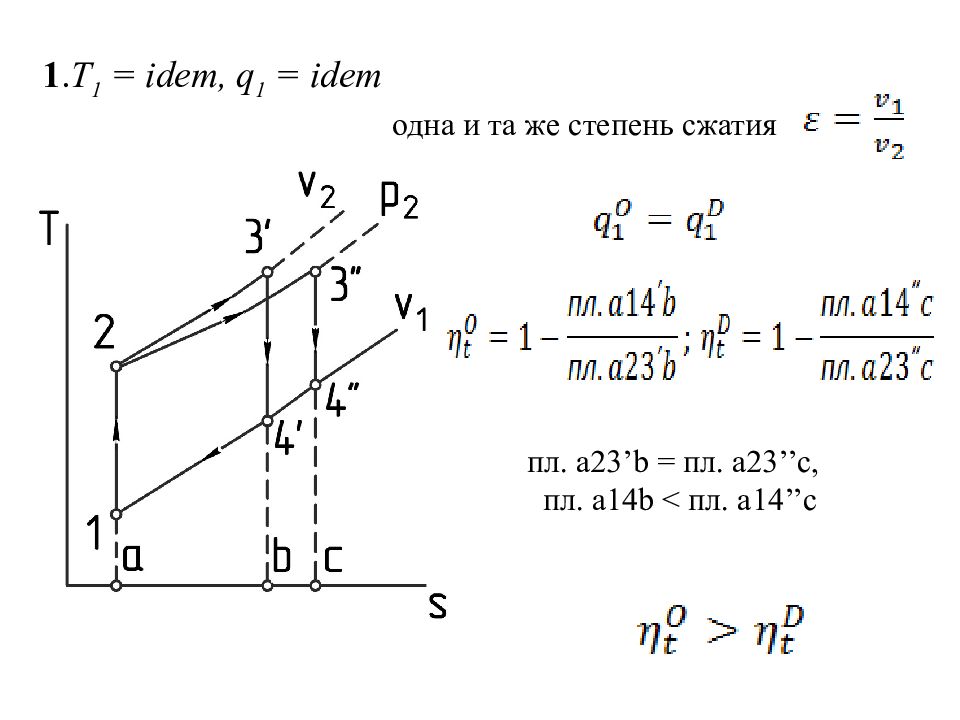

1. T 1 = idem, q 1 = idem пл. a 23’ b = пл. a 23’’ c, пл. a 14 b < пл. a 14’’ c одна и та же степень сжатия

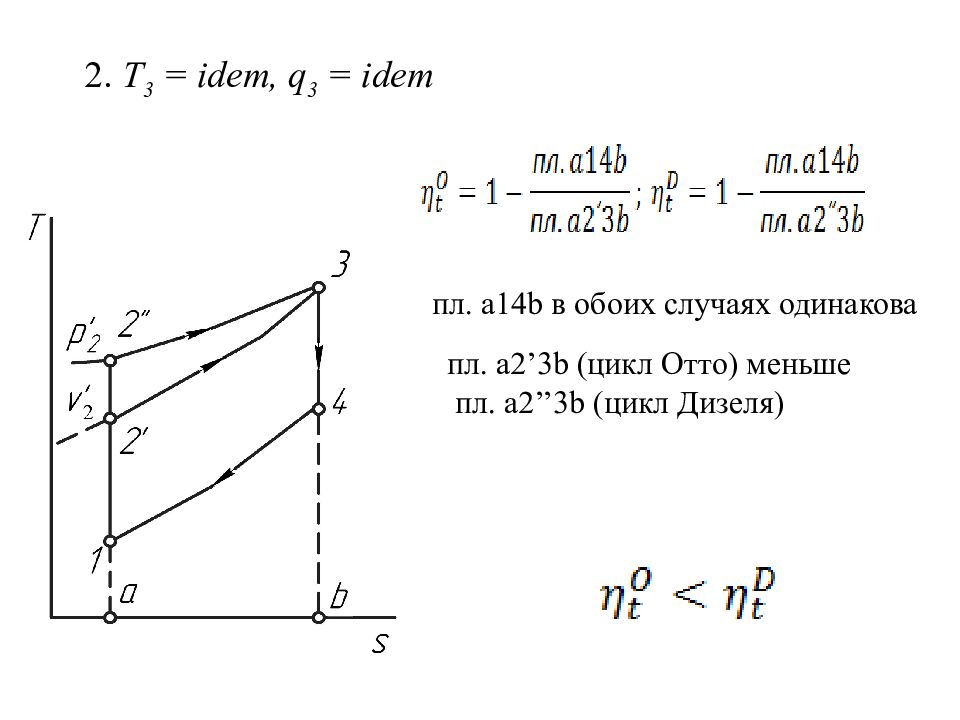

2. T 3 = idem, q 3 = idem пл. а14 b в обоих случаях одинакова пл. a 2’3 b (цикл Отто ) меньше пл. a 2’’3 b (цикл Дизеля)
Схема и цикл с изобарным подводом теплоты

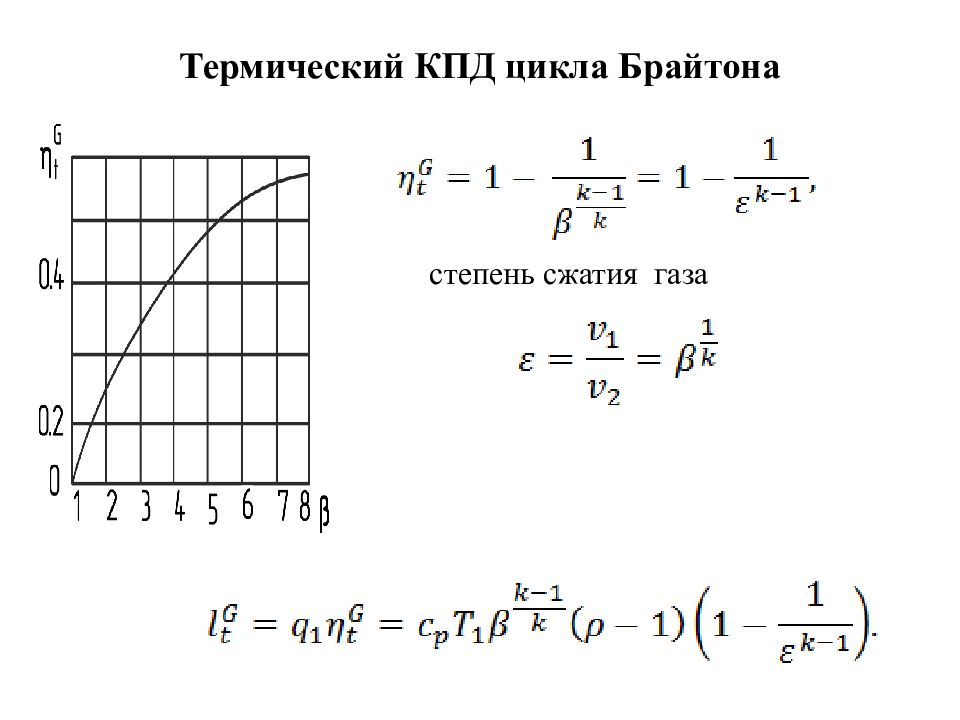

Используя уравнения адиабат (1-2 и 3-4 ) и изобар (2-3 и 4-1), получим степень повышения давления при адиабатном сжатии
степень сжатия газа

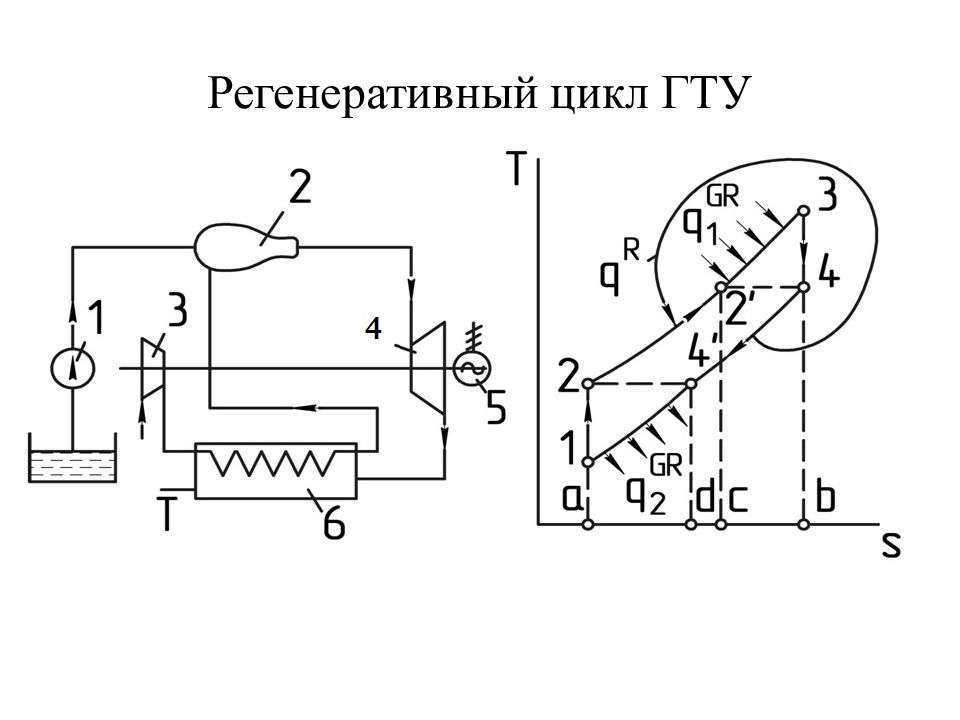

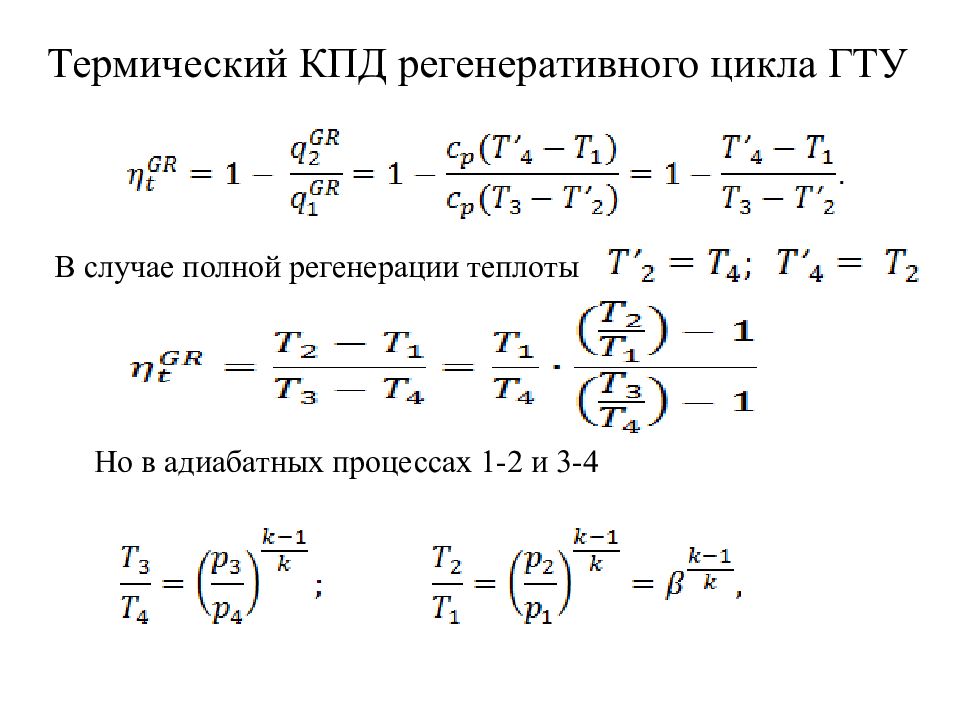

В случае полной регенерации теплоты Но в адиабатных процессах 1-2 и 3-4

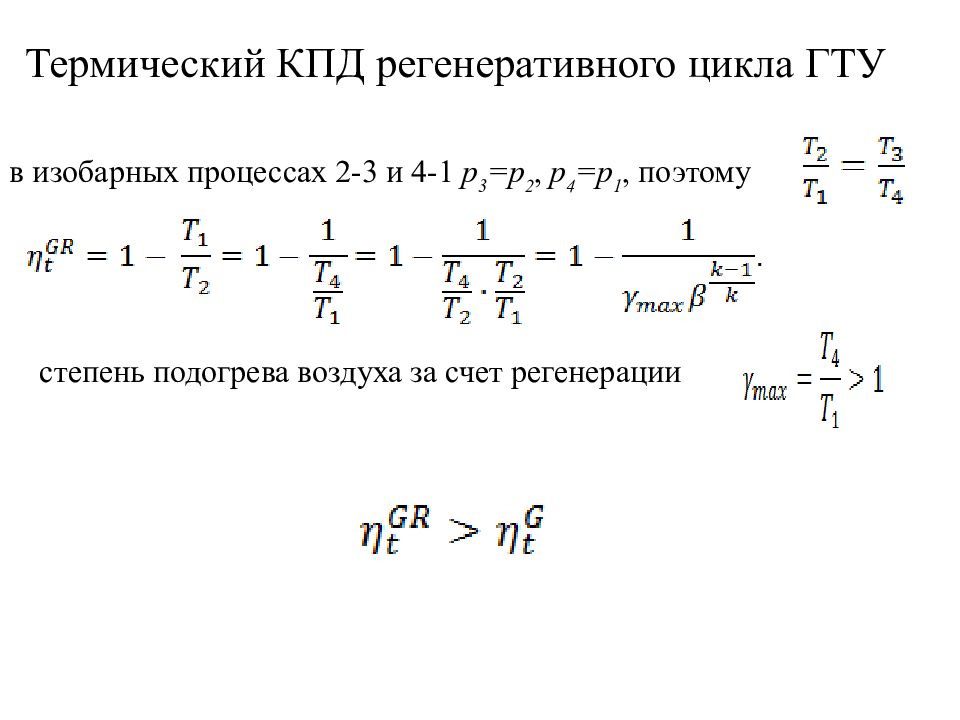

в изобарных процессах 2-3 и 4-1 p 3 = p 2, p 4 = p 1, поэтому степень подогрева воздуха за счет регенерации

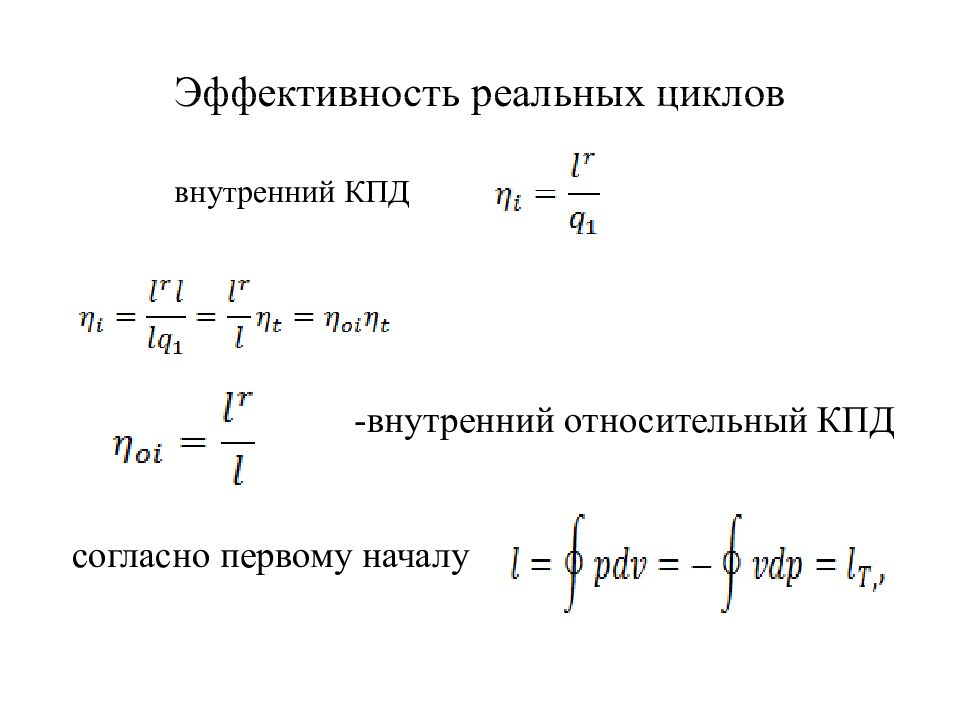

внутренний КПД -внутренний относительный КПД согласно первому началу

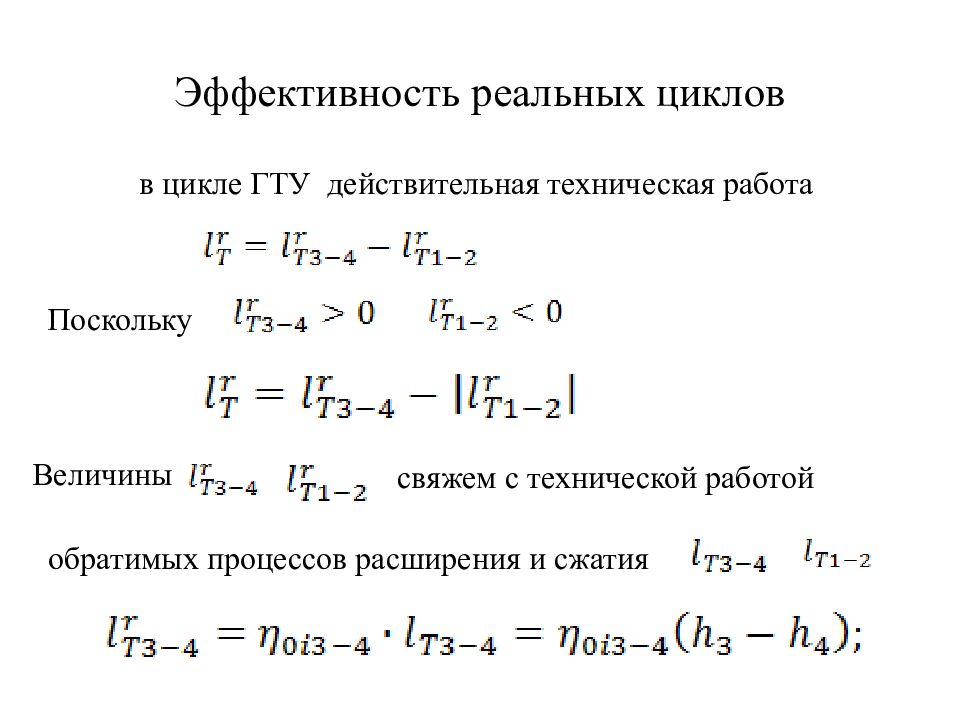

в цикле ГТУ действительная техническая работа Поскольку Величины свяжем с технической работой обратимых процессов расширения и сжатия
относительные внутренние КПД турбины и компрессора для всего цикла ГТУ

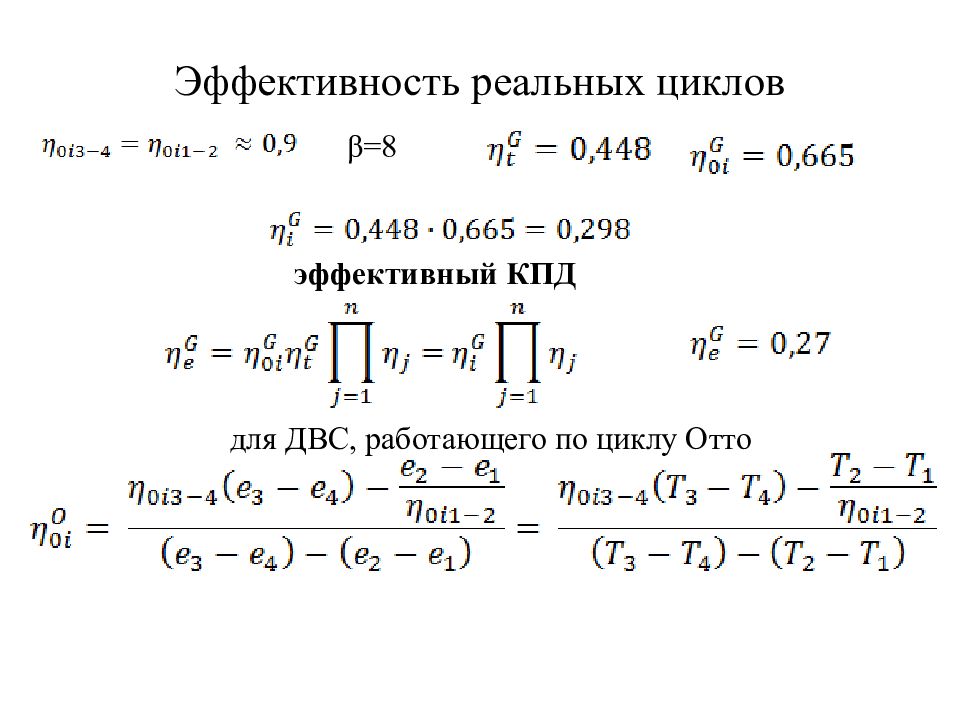

эффективный КПД для ДВС, работающего по циклу Отто β=8
- относительные внутренние КПД процессов расширения и сжатия рабочего тела в цилиндре, соответственно Для ДВС со степенью сжатия ε = 8 при получаем откуда Эффективный КПД цикла Дизеля при ε = 14 получаем

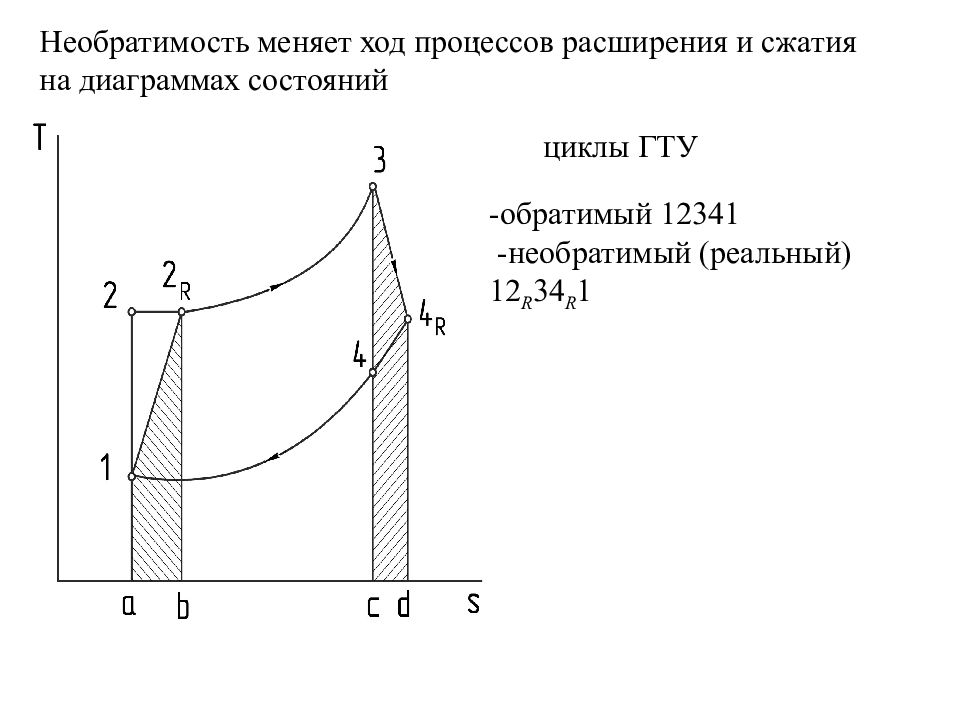

, Необратимость меняет ход процессов расширения и сжатия на диаграммах состояний циклы ГТУ -обратимый 12341 -необратимый (реальный) 12 R 34 R 1
В формулах для относительного внутреннего КПД должны стоять только значения энтальпии и внутренней энергии ∆ h = с р ∆Т, ∆е = c v ∆ T Зависимости носят универсальный характер и могут быть, в частности, использованы для оценки эффективности циклов паросиловых установок

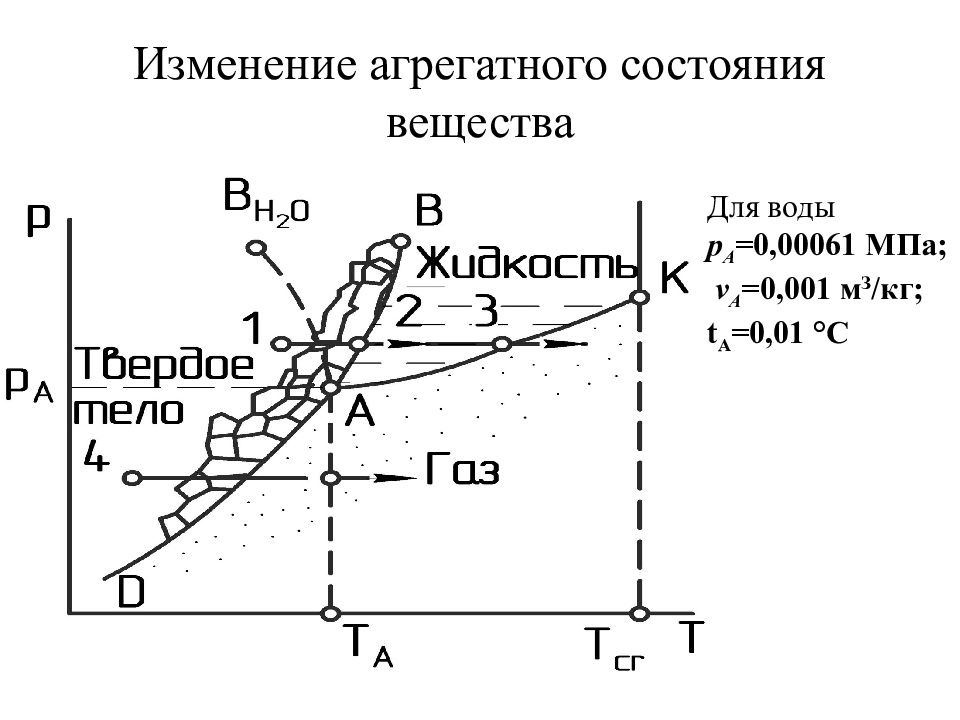

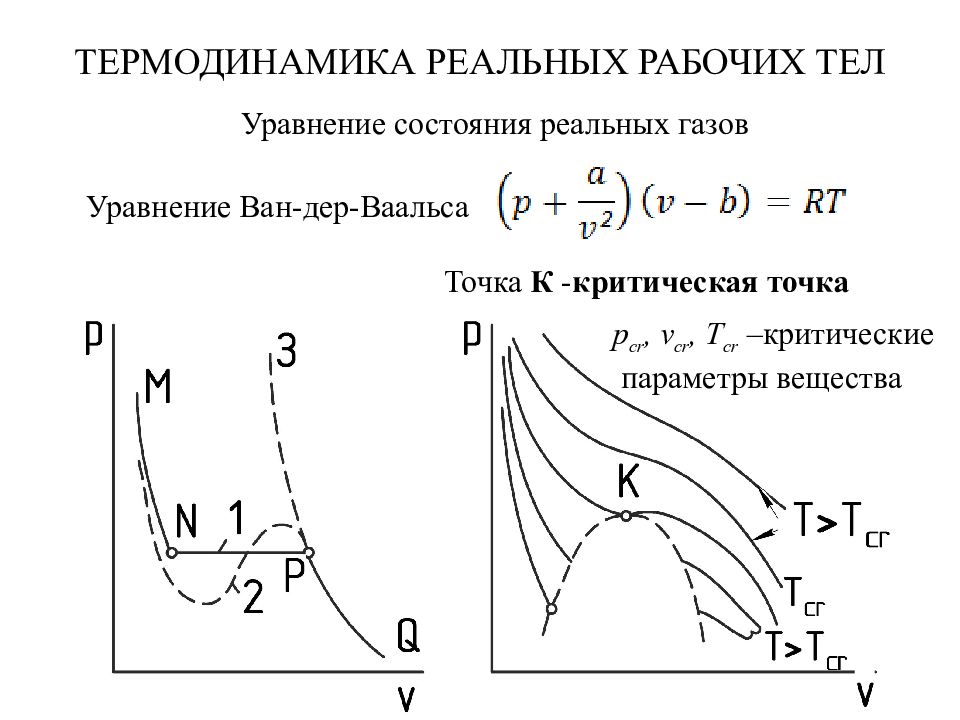

Уравнение состояния реальных газов Уравнение Ван-дер-Ваальса Точка К - критическая точка p cr, v cr, Т cr –критические параметры вещества
Для воды р А = 0,00061 МПа; v A =0,001 м З /кг; t A =0,01 °С
q = ∆ h удельный объем в точке со степенью сухости пара х Аналогично: q = ∆ h + l Т
Паровой цикл Карно
работа цикла

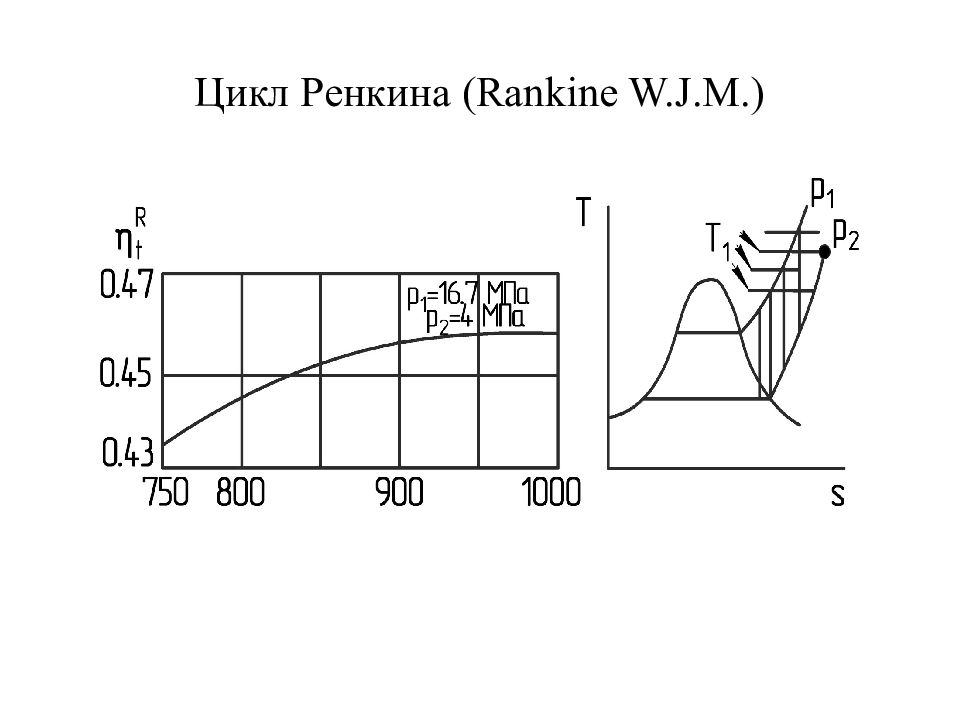

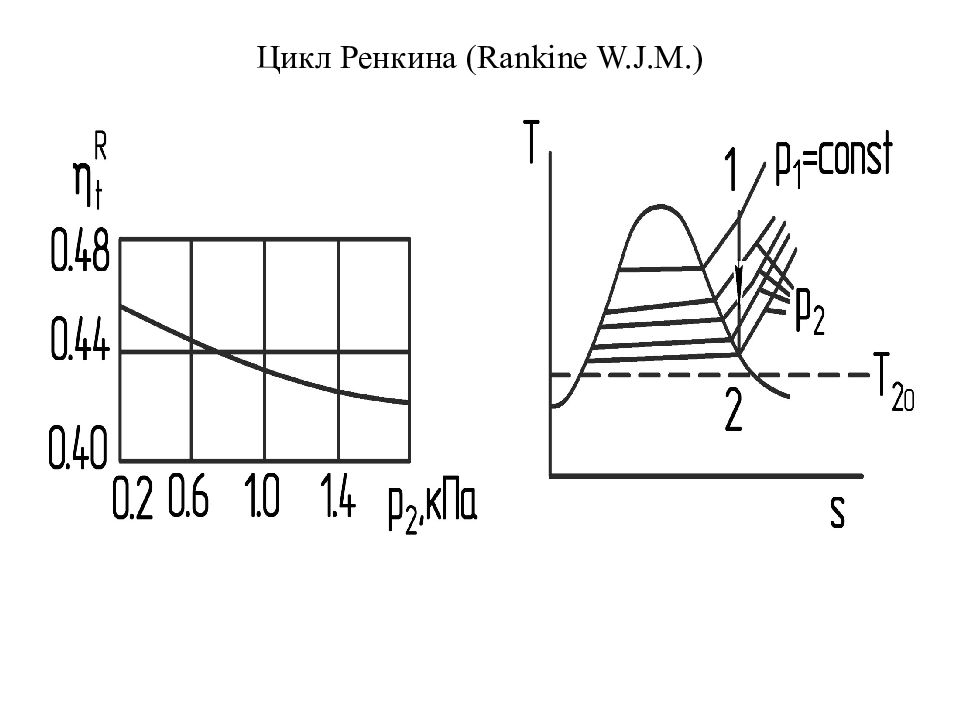

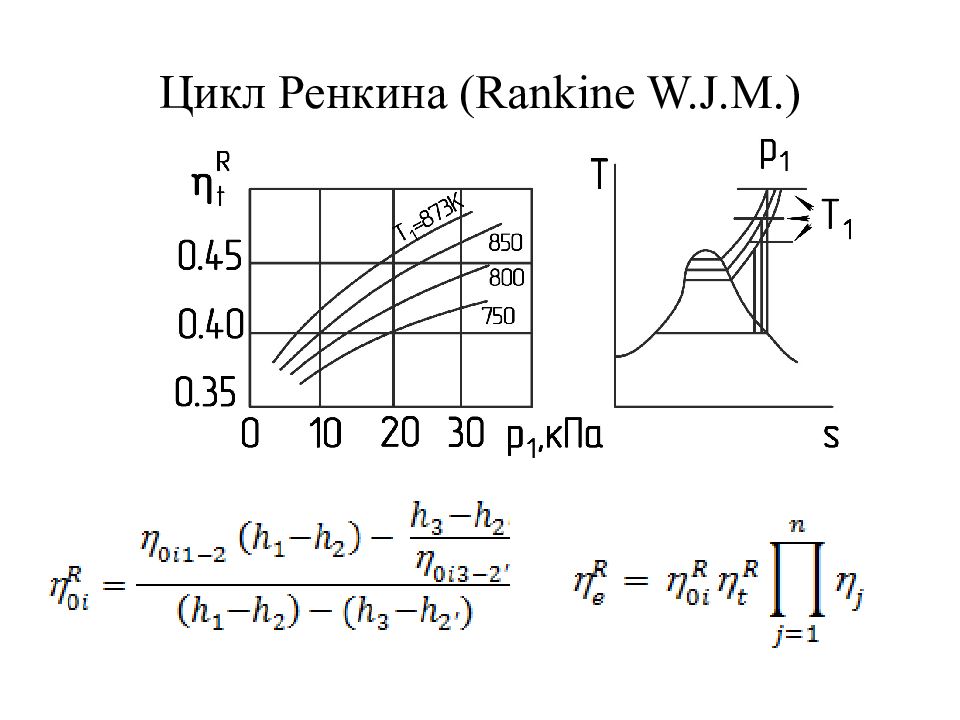

Обратный цикл Карно холодный коэффициент Для обратного обратимого цикла Карно
Холодильный коэффициент парокомпрессорной ХМ с перегревом пара и дросселированием
отопительный коэффициент
давление влажный воздух называют ненасыщенным Условие определяет насыщенное состояние влажного воздуха, а температура воздуха в момент насыщения называется температурой точки росы Абсолютной влажностью называют количество водяного пара (кг), содержащееся в 1м 3 влажного воздуха
Относительной влажностью воздуха назовем отношение реально существующей абсолютной его влажности D к максимально возможной абсолютной его влажности D max при той же температуре. относительная влажность определяется отношением парциального давления водяного пара к давлению насыщения при данной температуре влагосодержание D max =ρ s Поскольку во всех случаях

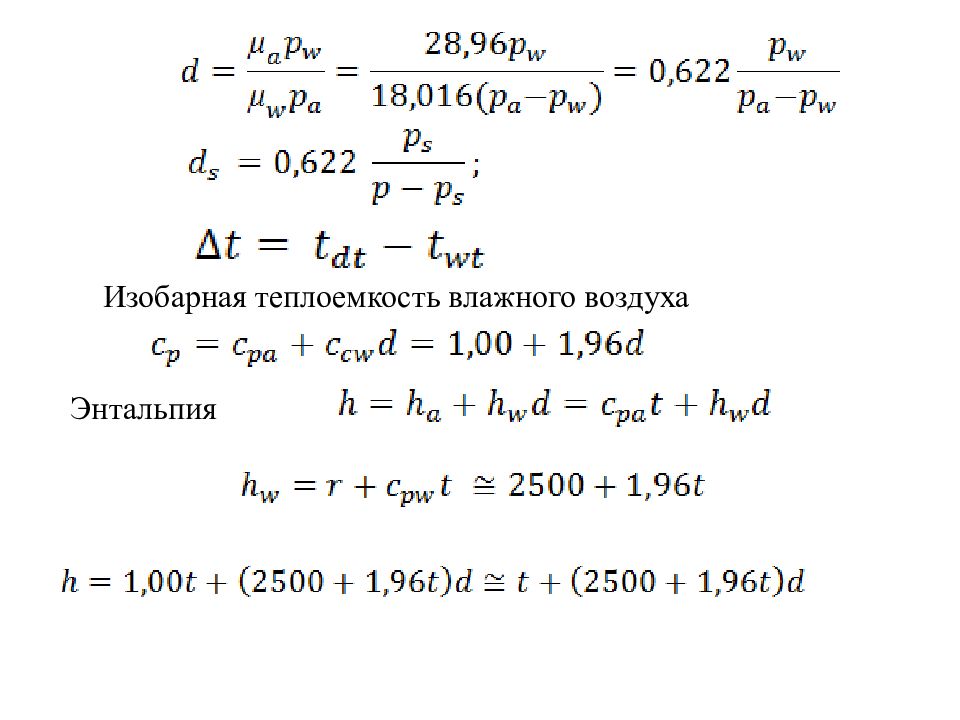

Изобарная теплоемкость влажного воздуха Энтальпия
