2 Датчики температуры 1 Термометр биметаллический Биметаллическая пластина - пластина, изготовленная из биметалла или из механически соединённых кусков двух различных металлов. Термостаты и защитные устройства Генераторы импульсов и реле времени Измерительные приборы Часы Термометры Тепловые двигатели Устройства для микроперемещений
3 Датчики температуры 1 Термометр биметаллический

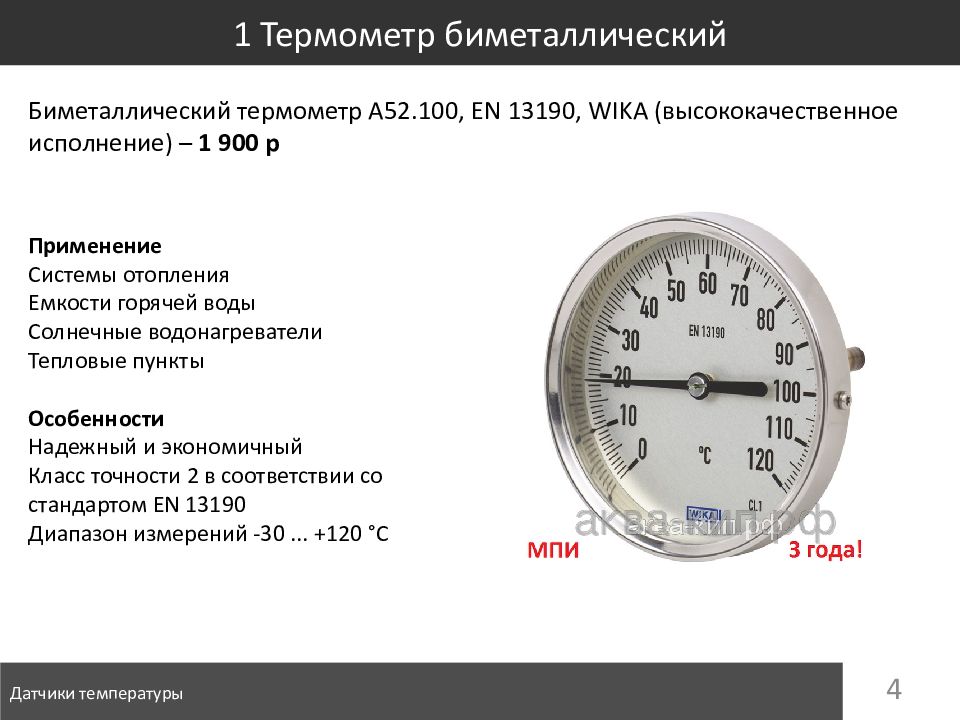

4 Датчики температуры 1 Термометр биметаллический Биметаллический термометр А52.100, EN 13190, WIKA (высококачественное исполнение) – 1 900 р Применение Системы отопления Емкости горячей воды Солнечные водонагреватели Тепловые пункты Особенности Надежный и экономичный Класс точности 2 в соответствии со стандартом EN 13190 Диапазон измерений -30... +120 °C
5 Термометр биметаллический Манометрический термометр Термометр сопротивления Термопара Нормирующие преобразователи Пирометры, тепловизоры

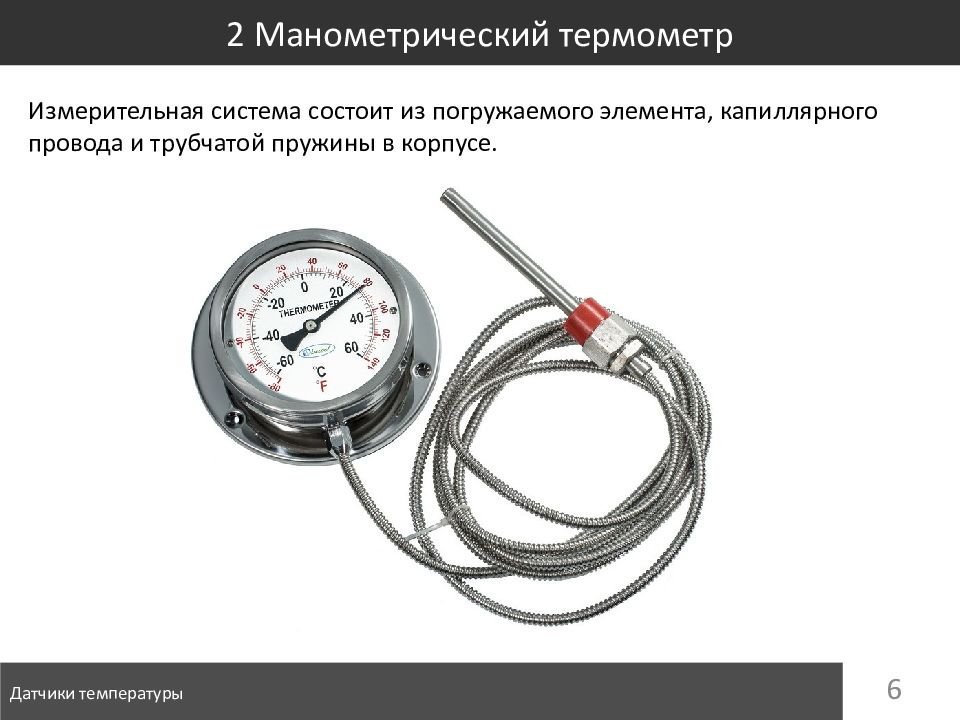

6 Датчики температуры 2 Манометрический термометр Измерительная система состоит из погружаемого элемента, капиллярного провода и трубчатой пружины в корпусе.
7 Термометр биметаллический Манометрический термометр Термометр сопротивления Термопара Нормирующие преобразователи Пирометры, тепловизоры

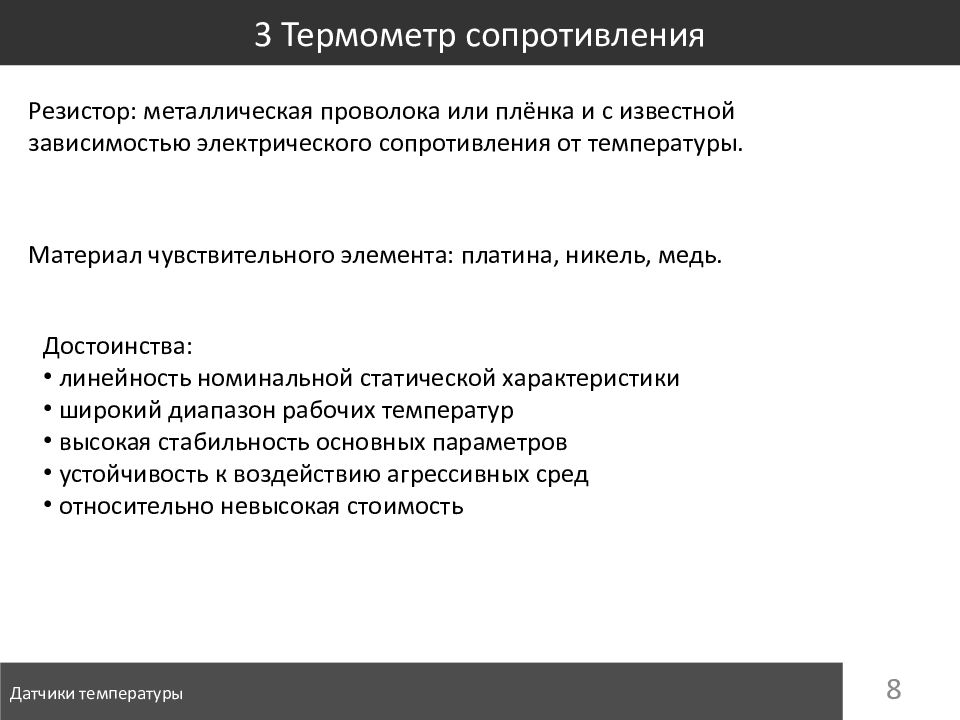

8 Датчики температуры 3 Термометр сопротивления Резистор: металлическая проволока или плёнка и с известной зависимостью электрического сопротивления от температуры. Материал чувствительного элемента: платина, никель, медь. Достоинства: линейность номинальной статической характеристики широкий диапазон рабочих температур высокая стабильность основных параметров устойчивость к воздействию агрессивных сред относительно невысокая стоимость

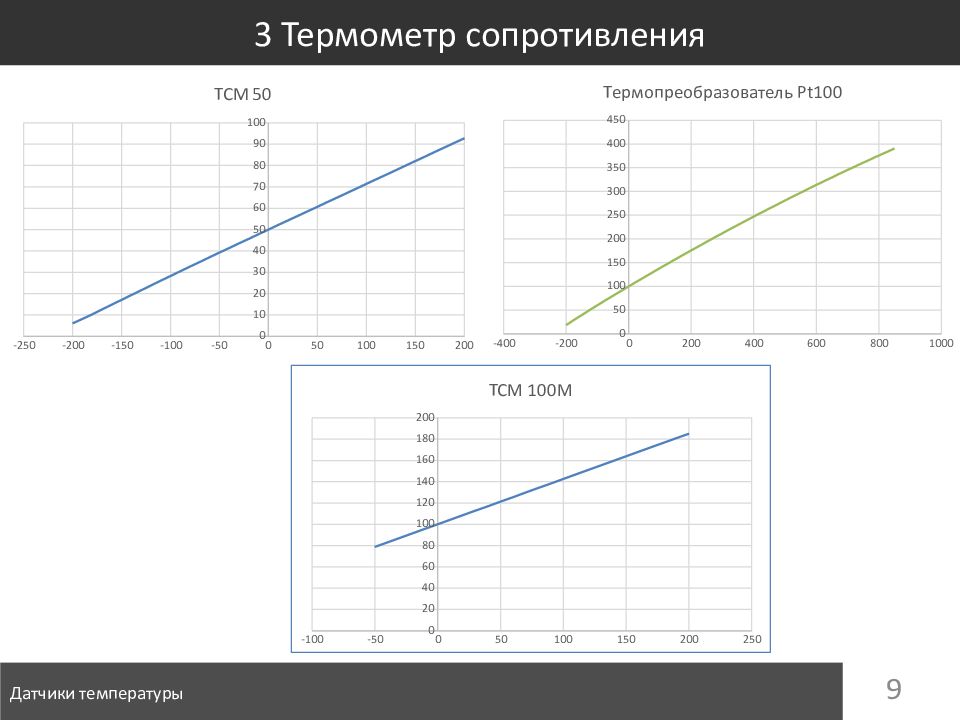

9 Датчики температуры 3 Термометр сопротивления

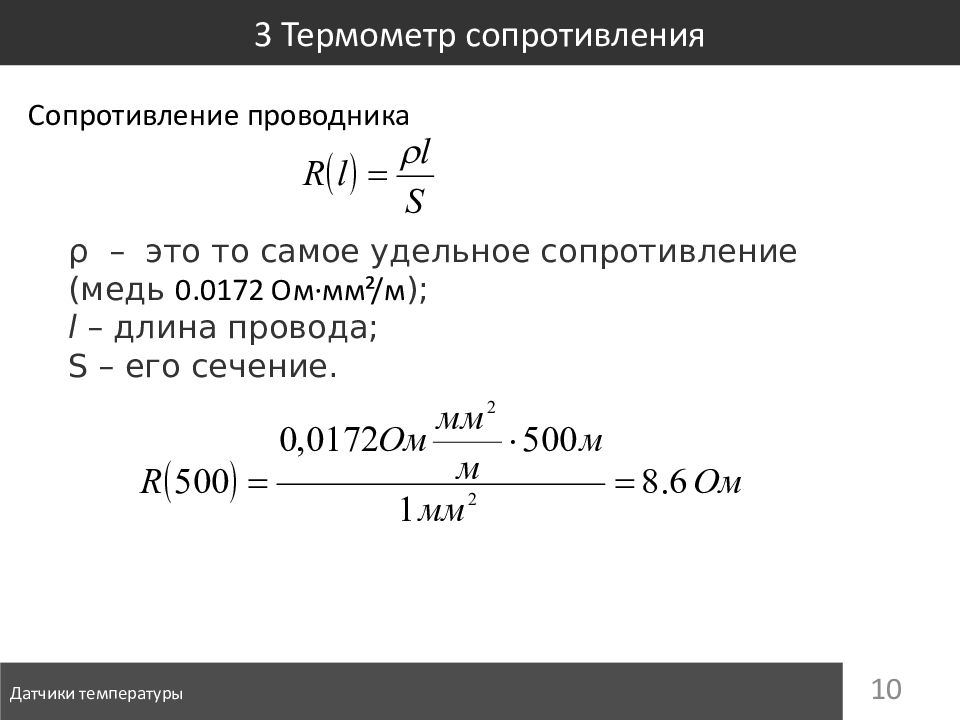

10 Датчики температуры 3 Термометр сопротивления Сопротивление проводника ρ – это то самое удельное сопротивление ( медь 0.0172 Ом·мм²/м ) ; l – длина провода ; S – его сечение.

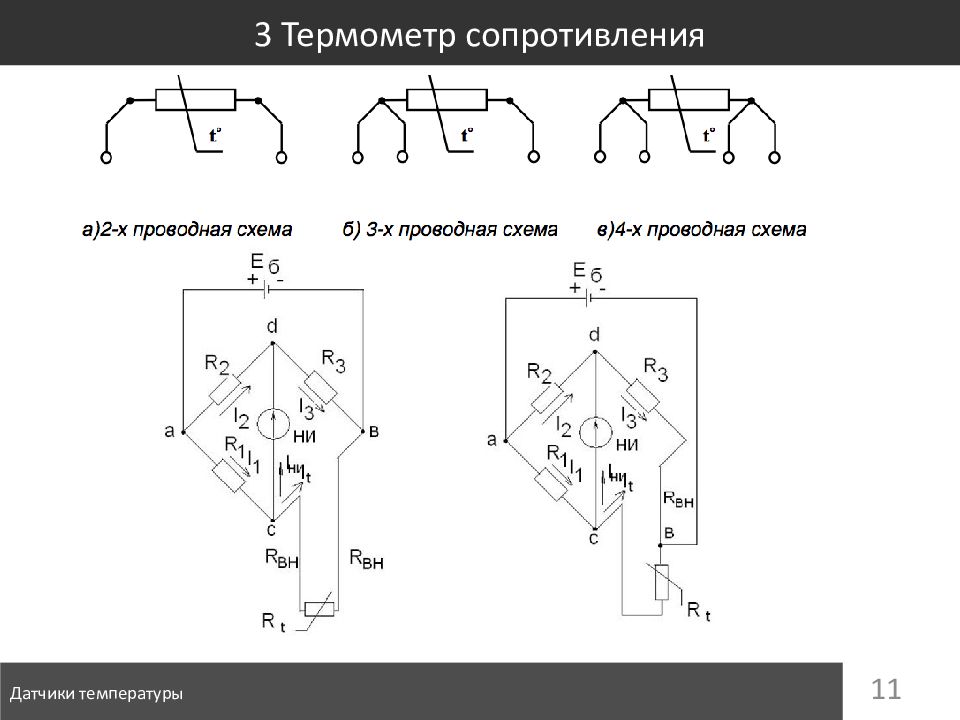

11 Датчики температуры 3 Термометр сопротивления
12 Термометр биметаллический Манометрический термометр Термометр сопротивления Термопара Нормирующие преобразователи Пирометры, тепловизоры

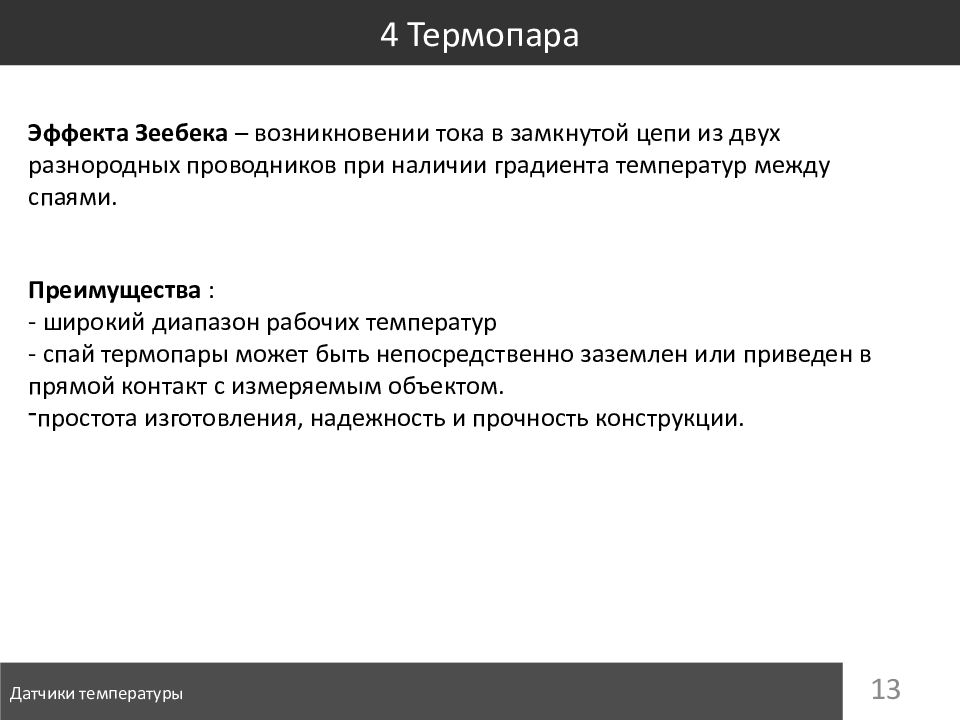

13 Датчики температуры 4 Термопара Эффекта Зеебека – возникновении тока в замкнутой цепи из двух разнородных проводников при наличии градиента температур между спаями. Преимущества : - широкий диапазон рабочих температур - спай термопары может быть непосредственно заземлен или приведен в прямой контакт с измеряемым объектом. простота изготовления, надежность и прочность конструкции.

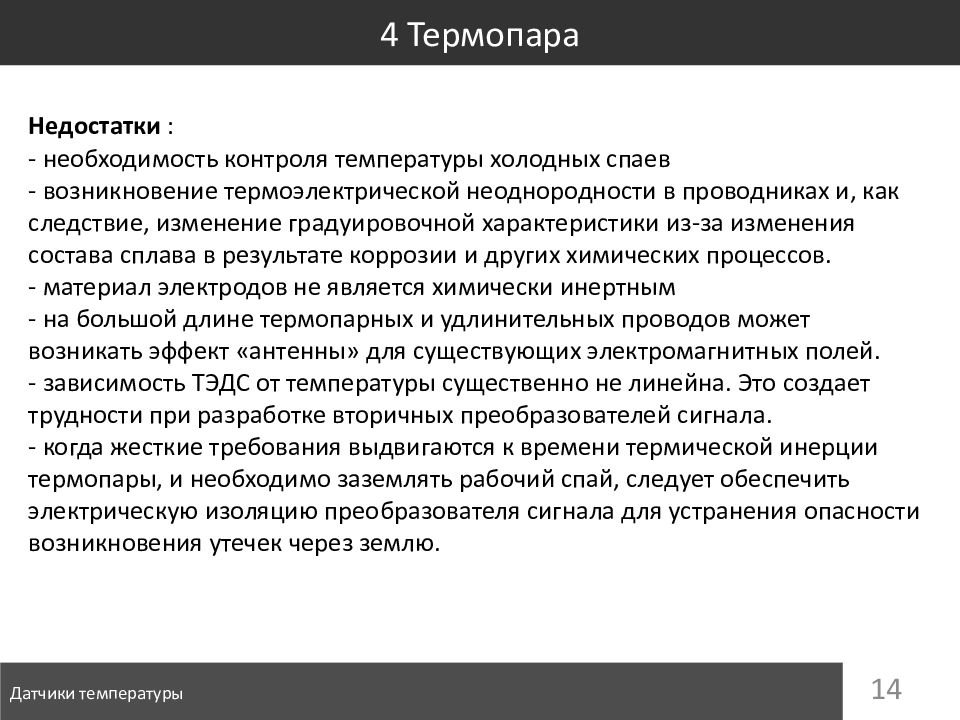

14 Датчики температуры 4 Термопара Недостатки : - необходимость контроля температуры холодных спаев - возникновение термоэлектрической неоднородности в проводниках и, как следствие, изменение градуировочной характеристики из-за изменения состава сплава в результате коррозии и других химических процессов. - материал электродов не является химически инертным - на большой длине термопарных и удлинительных проводов может возникать эффект «антенны» для существующих электромагнитных полей. - зависимость ТЭДС от температуры существенно не линейна. Это создает трудности при разработке вторичных преобразователей сигнала. - когда жесткие требования выдвигаются к времени термической инерции термопары, и необходимо заземлять рабочий спай, следует обеспечить электрическую изоляцию преобразователя сигнала для устранения опасности возникновения утечек через землю.

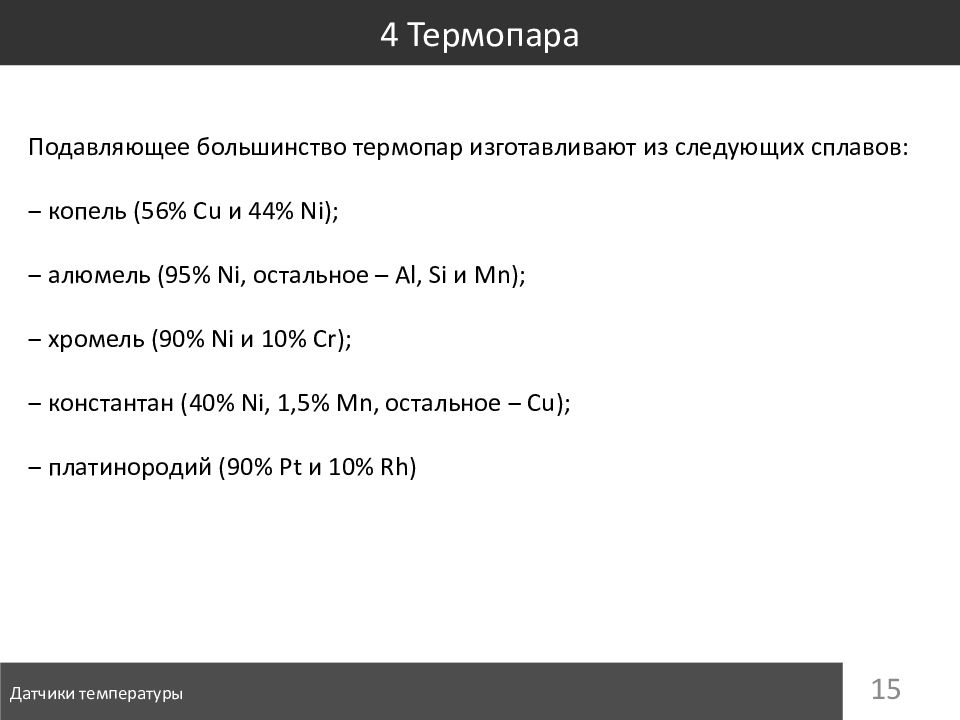

15 Датчики температуры 4 Термопара Подавляющее большинство термопар изготавливают из следующих сплавов: ‒ копель (56% Cu и 44% Ni ); ‒ алюмель (95% Ni, остальное – Al, Si и Mn ); ‒ хромель (90% Ni и 10% Cr ); ‒ константан (40% Ni, 1,5% Mn, остальное ‒ Cu ); ‒ платинородий (90% Pt и 10% Rh )

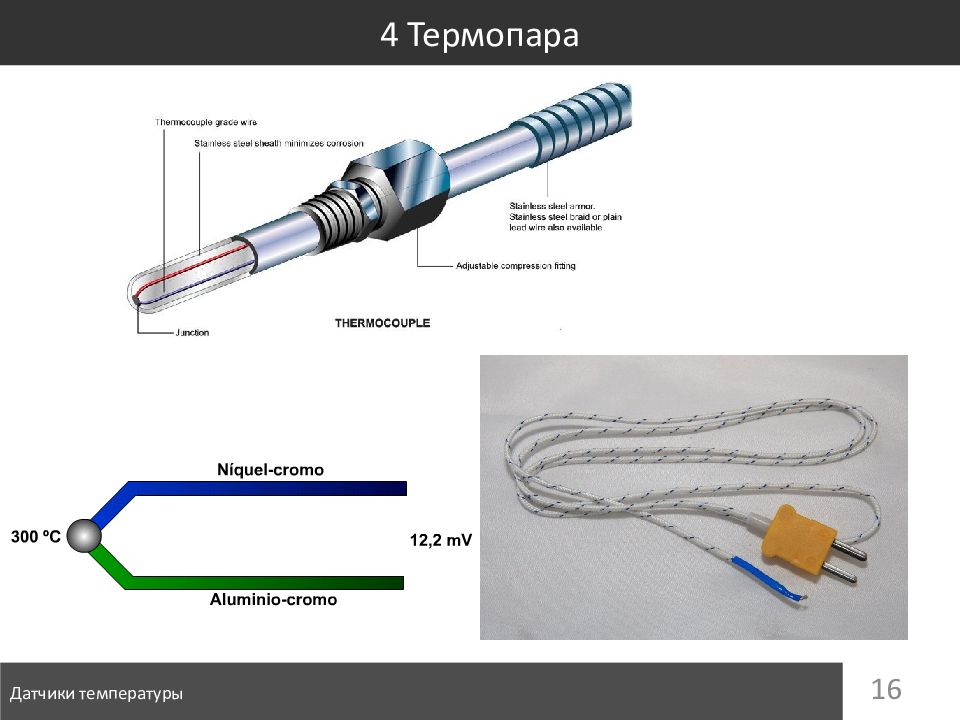

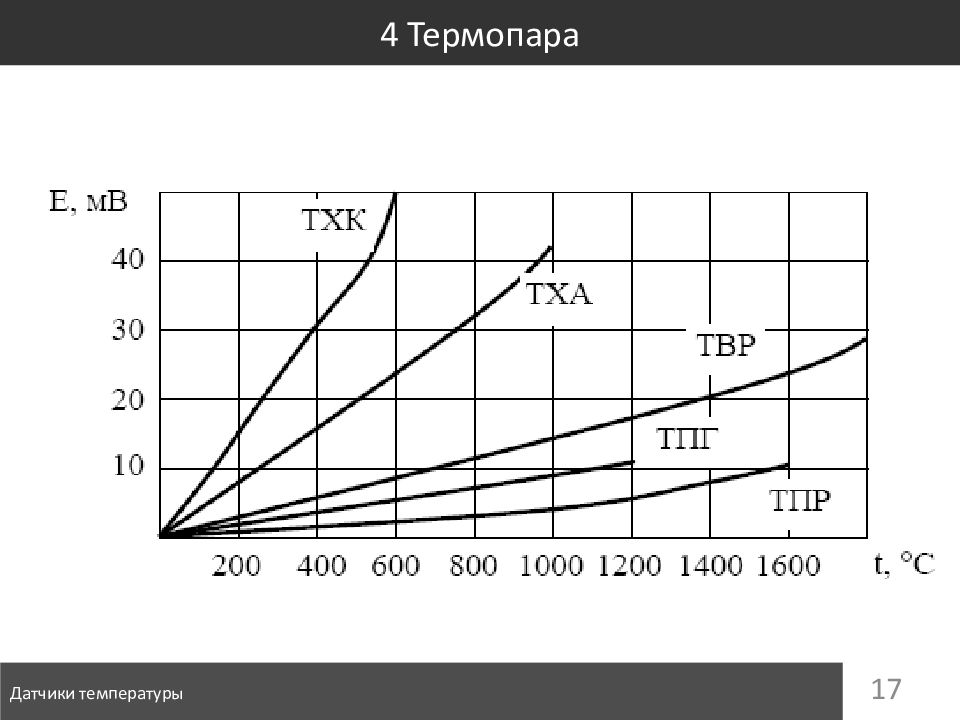

16 Датчики температуры 4 Термопара
17 Датчики температуры 4 Термопара
18 Термометр биметаллический Манометрический термометр Термометр сопротивления Термопара Нормирующие преобразователи Пирометры, тепловизоры

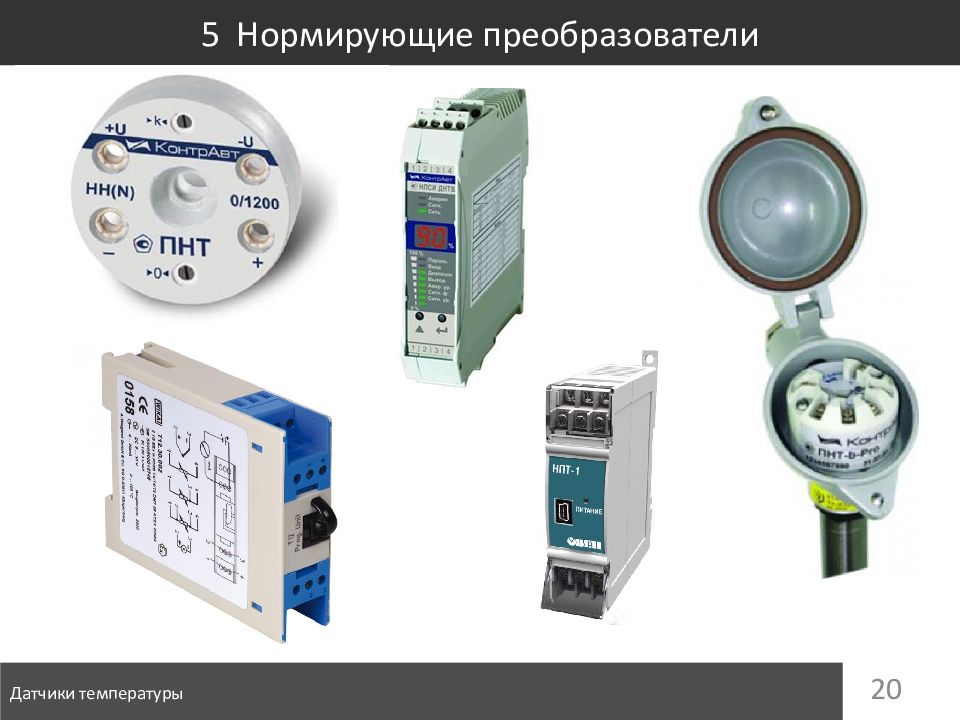

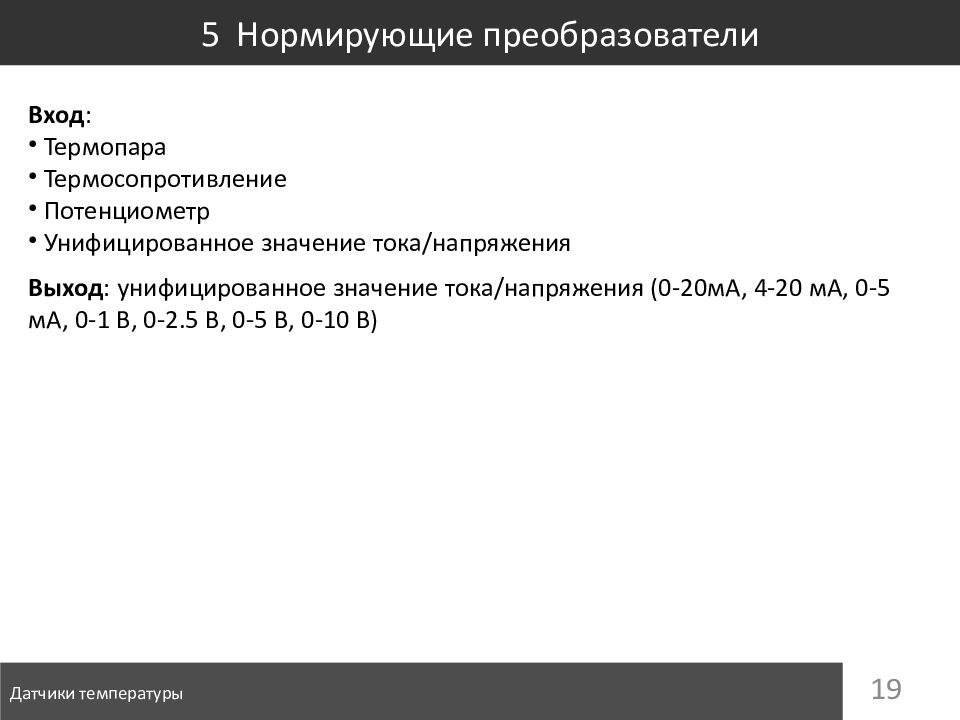

19 Датчики температуры 5 Нормирующие преобразователи Вход : Термопара Термосопротивление Потенциометр Унифицированное значение тока / напряжения Выход : унифицированное значение тока / напряжения (0-20мА, 4-20 мА, 0-5 мА, 0-1 В, 0-2.5 В, 0-5 В, 0-10 В)
20 Датчики температуры 5 Нормирующие преобразователи

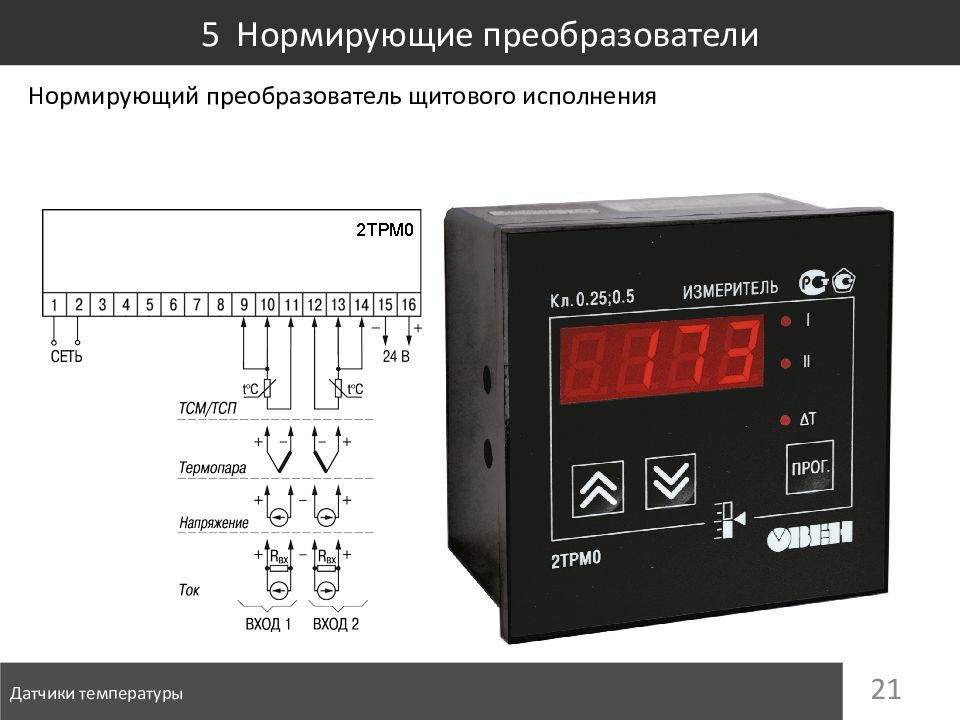

21 Датчики температуры 5 Нормирующие преобразователи Нормирующий преобразователь щитового исполнения
22 Датчики температуры 5 Нормирующие преобразователи Датчик температуры с унифицированным токовым выходом (со встроенным нормирующим преобразователем) Метран ТСМУ 274 – 3600 руб
23 Датчики температуры 5 Нормирующие преобразователи Wika UT-10 (€ 600-700)
24 Датчики температуры 5 Нормирующие преобразователи Siemens Sitrans TF (50 000 руб )
25 Термометр биметаллический Манометрический термометр Термометр сопротивления Термопара Нормирующие преобразователи Пирометры, тепловизоры

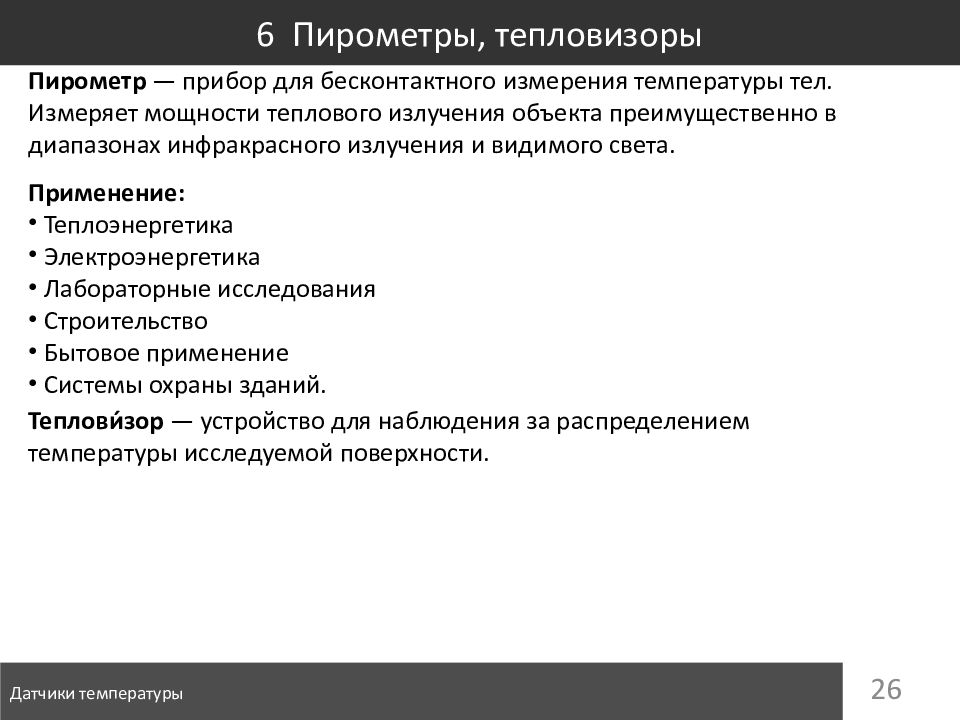

26 Датчики температуры 6 Пирометры, тепловизоры Пирометр — прибор для бесконтактного измерения температуры тел. Измеряет мощности теплового излучения объекта преимущественно в диапазонах инфракрасного излучения и видимого света. Применение: Теплоэнергетика Электроэнергетика Лабораторные исследования Строительство Бытовое применение Системы охраны зданий. Теплови́зор — устройство для наблюдения за распределением температуры исследуемой поверхности.

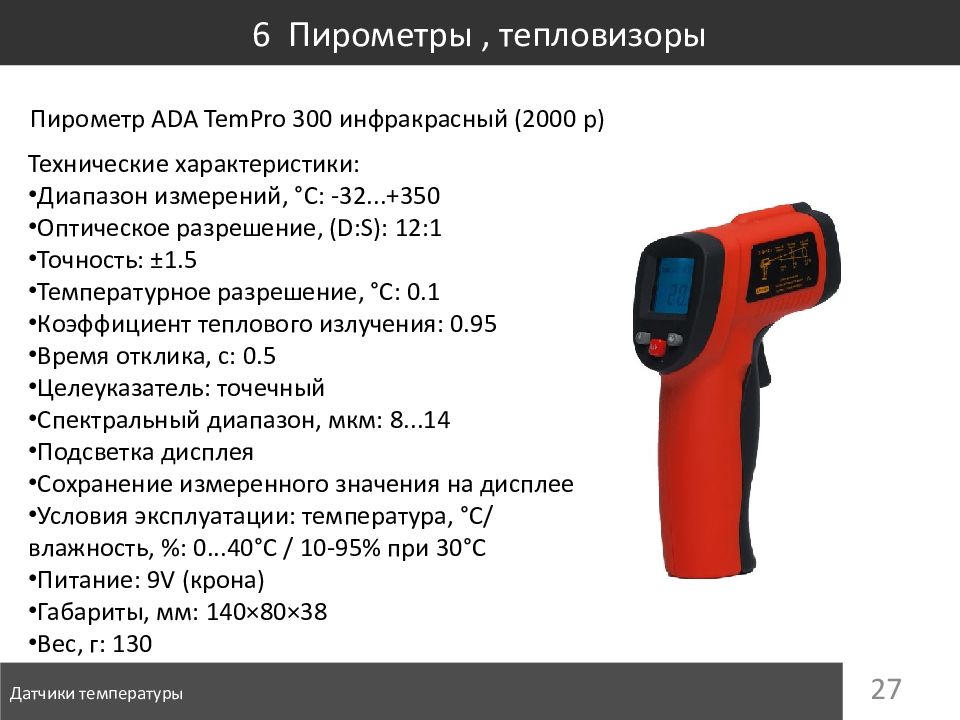

27 Датчики температуры 6 Пирометры, тепловизоры Пирометр ADA TemPro 300 инфракрасный (2000 р ) Технические характеристики: Диапазон измерений, °С : -32...+350 Оптическое разрешение, ( D:S ): 12:1 Точность: ±1.5 Температурное разрешение, °С : 0.1 Коэффициент теплового излучения: 0.95 Время отклика, с: 0.5 Целеуказатель : точечный Спектральный диапазон, мкм: 8...14 Подсветка дисплея Сохранение измеренного значения на дисплее Условия эксплуатации: температура, °С / влажность, %: 0...40°С / 10-95% при 30°С Питание: 9V (крона) Габариты, мм: 140×80×38 Вес, г: 130
28 Датчики температуры 6 Пирометры, тепловизоры Тепловизор FLIR E8 ( 400 000 р )

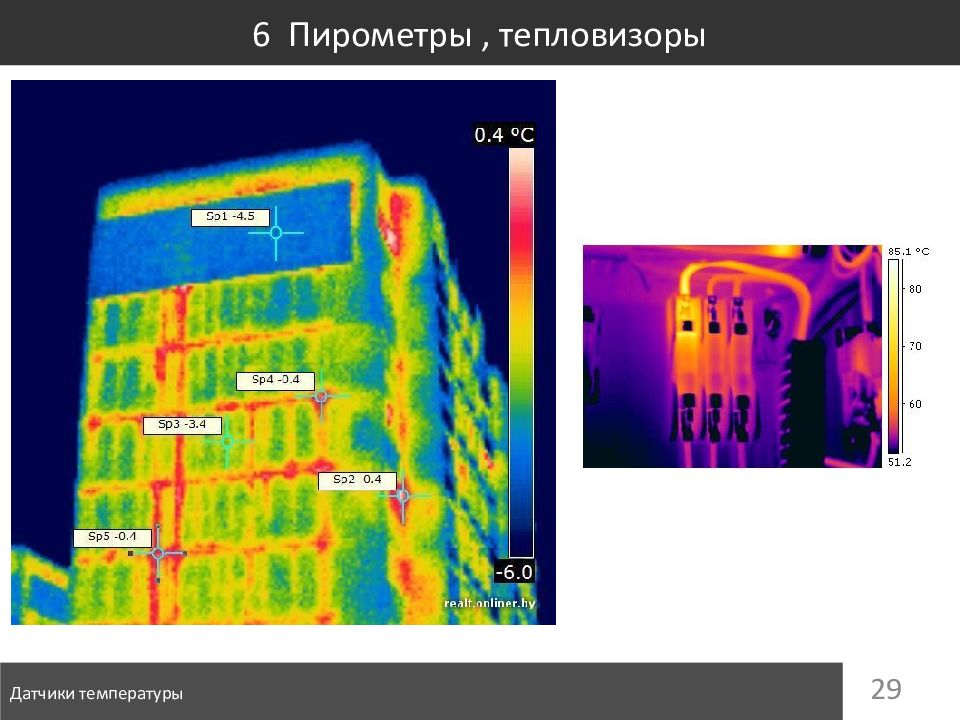

29 Датчики температуры 6 Пирометры, тепловизоры
30 Датчики температуры 6 Пирометры, тепловизоры Seek Thermal, миниатюрный тепловизор (25 000 руб )
