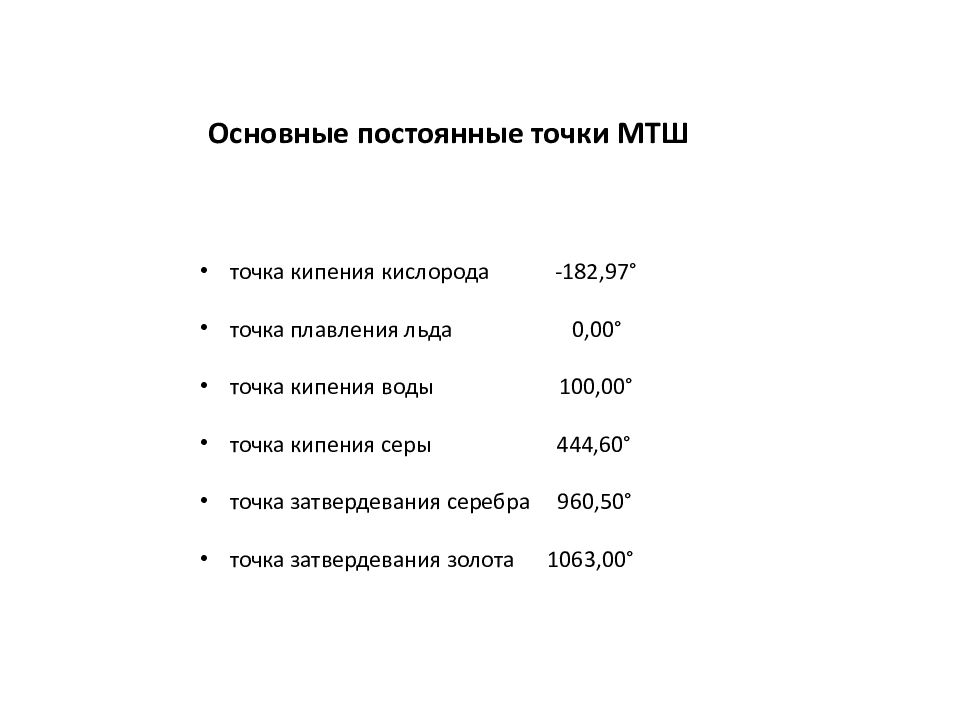

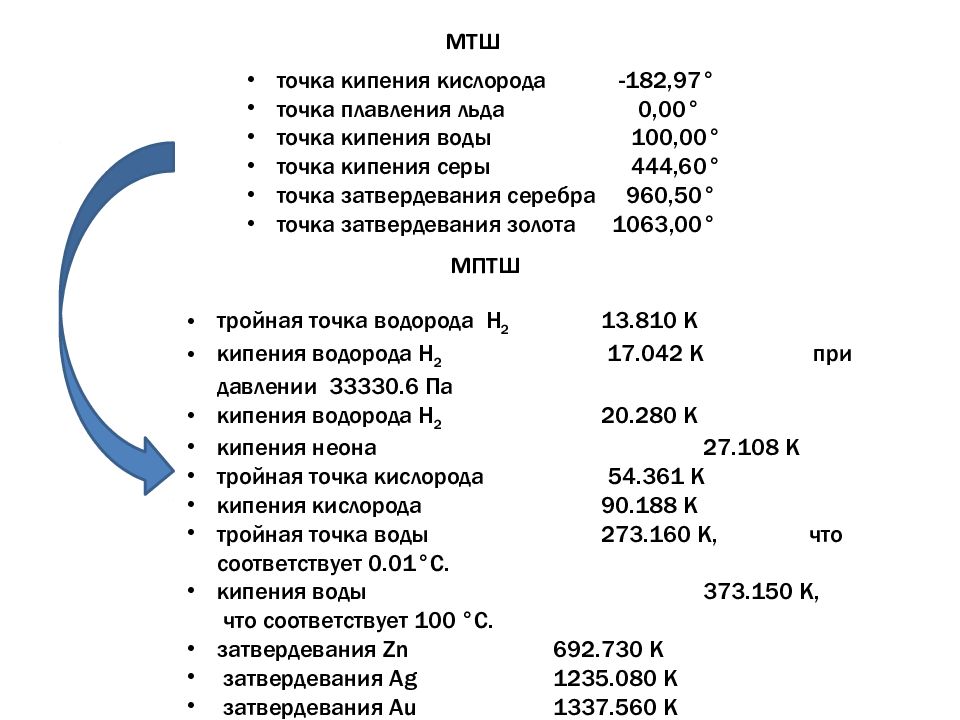

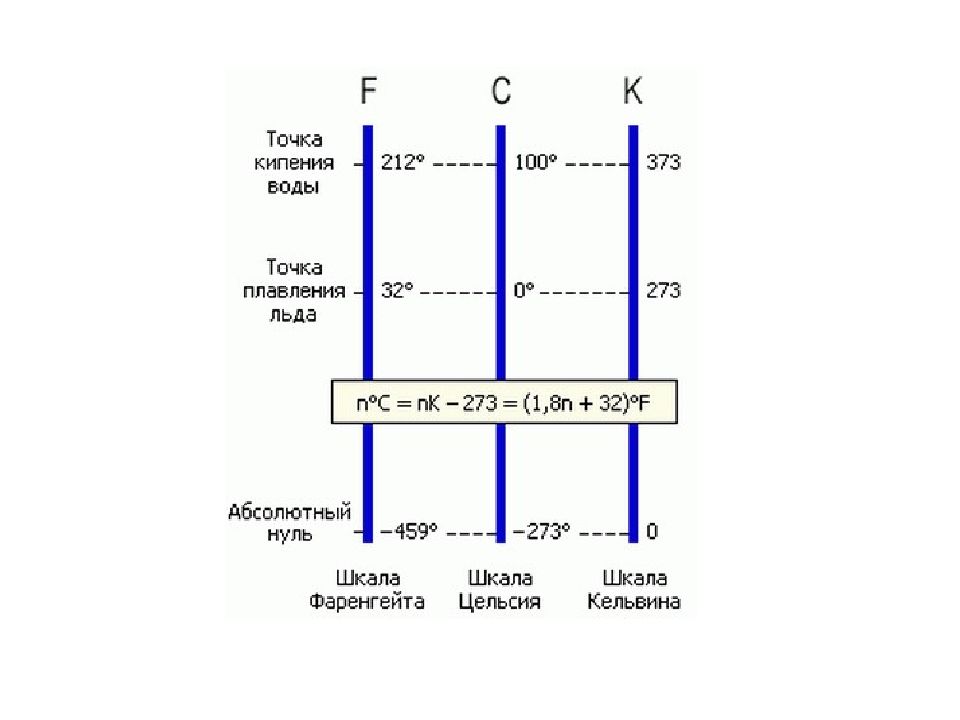

Основные постоянные точки МТШ точка кипения кислорода -182,97° точка плавления льда 0,00° точка кипения воды 100,00 ° точка кипения серы 444,60° точка затвердевания серебра 960,50° точка затвердевания золота 1063,00 °
101325
МПТШ тройная точка водорода Н 2 13.810 К кипения водорода Н 2 17.042 К при давлении 33330.6 Па кипения водорода Н 2 20.280 К кипения неона 27.108 К тройная точка кислорода 54.361 К кипения кислорода 90.188 К тройная точка воды 273.160 К, что соответствует 0.01°С. кипения воды 373.150 К, что соответствует 100 °С. затвердевания Zn 692.730 К затвердевания Ag 1235.080 К затвердевания Au 1337.560 К точка кипения кислорода -182,97° точка плавления льда 0,00° точка кипения воды 100,00 ° точка кипения серы 444,60° точка затвердевания серебра 960,50° точка затвердевания золота 1063,00 ° МТШ

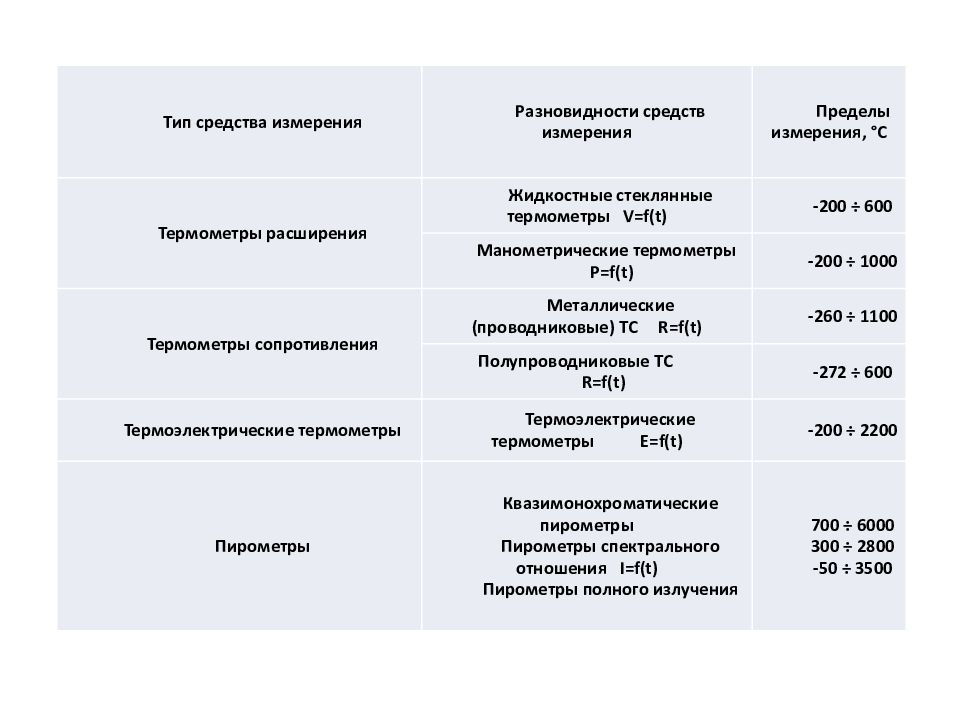

Тип средства измерения Разновидности средств измерения Пределы измерения, °С Термометры расширения Жидкостные стеклянные термометры V = f ( t ) -200 ÷ 600 Манометрические термометры P = f ( t ) -200 ÷ 1000 Термометры сопротивления Металлические (проводниковые) ТС R = f ( t ) -260 ÷ 1100 Полупроводниковые ТС R = f ( t ) -272 ÷ 600 Термоэлектрические термометры Термоэлектрические термометры E = f ( t ) -200 ÷ 2200 Пирометры Квазимонохроматические пирометры Пирометры спектрального отношения I = f ( t ) Пирометры полного излучения 700 ÷ 6000 300 ÷ 2800 -50 ÷ 3500
Приращение в капилляре термометра столбика жидкости ∆h (мм) при нагреве резервуара от температуры t 1 до t 2 определяется по формуле: где V 1 - объем жидкости в резервуаре при температуре t 1 мм 3 ; αж и αс - средние температурные коэффициенты объемного расширения жидкости и стекла, K-1 ; d - внутренний диаметр капилляра, мм. Разность средних температурных коэффициентов α ж и α с в уравнении называется средним температурным коэффициентом видимого расширения αв жидкости в стекле.
Установка ртутного термометра в защитной гильзе

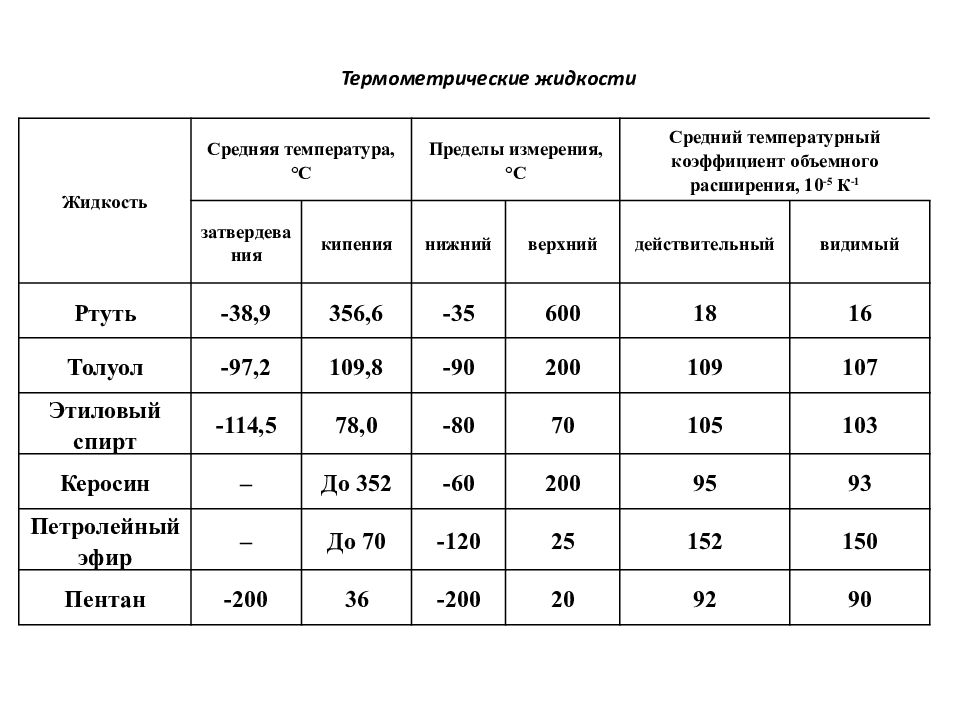

Жидкость Средняя температура, °С Пределы измерения, °С Средний температурный коэффициент объемного расширения, 10 -5 К -1 затвердевания кипения нижний верхний действительный видимый Ртуть -38,9 356,6 -35 600 18 16 Толуол -97,2 109,8 -90 200 109 107 Этиловый спирт -114,5 78,0 -80 70 105 103 Керосин – До 352 -60 200 95 93 Петролейный эфир – До 70 -120 25 152 150 Пентан -200 36 -200 20 92 90

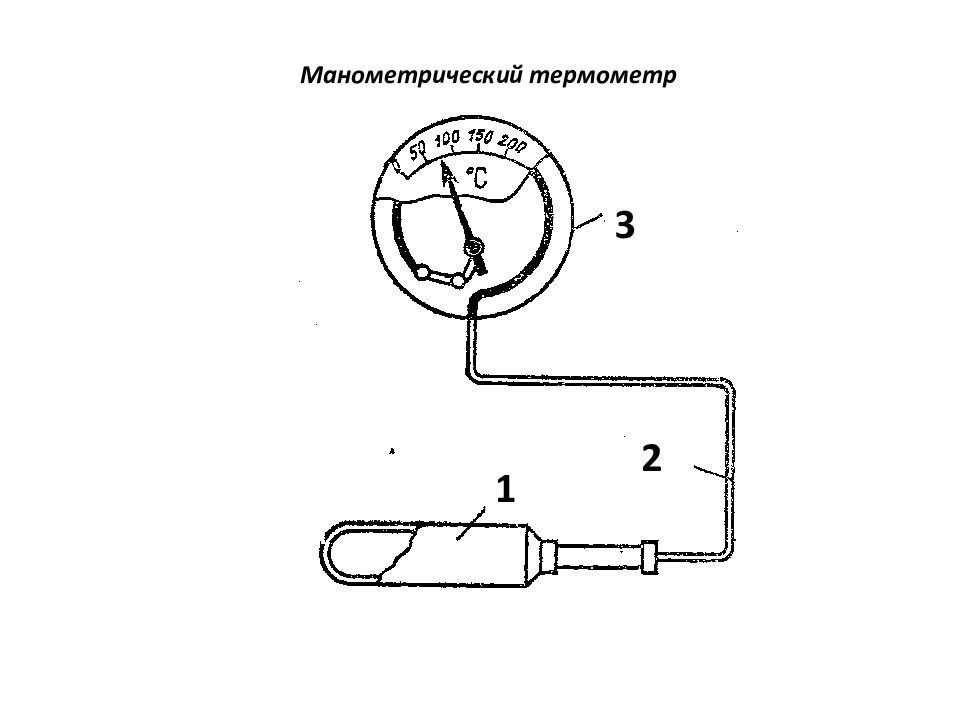

1 2 3

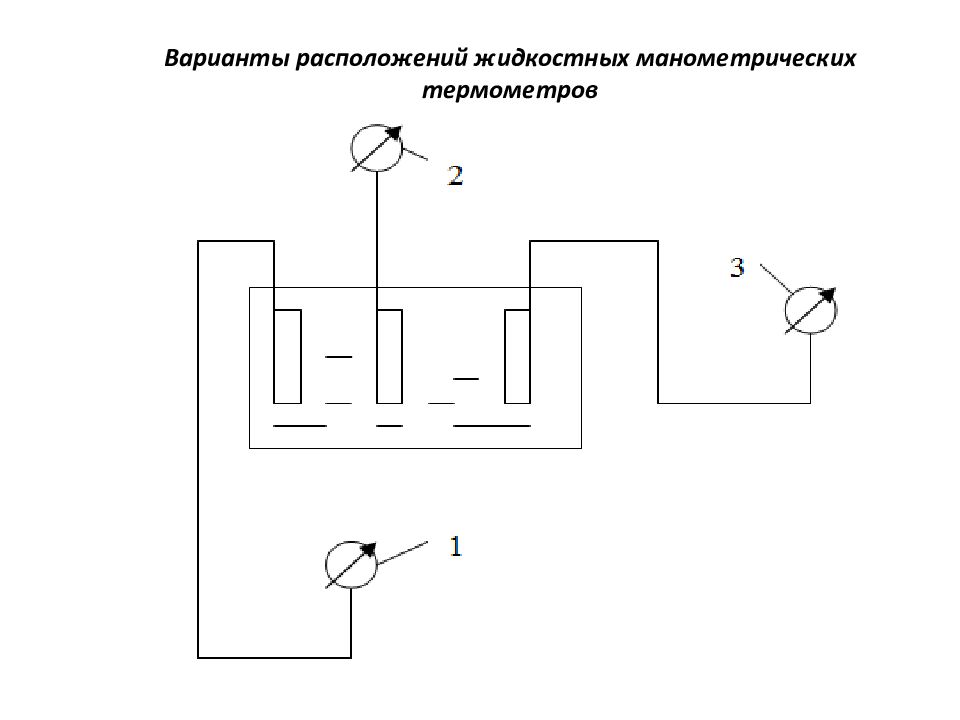

Варианты расположений жидкостных манометрических термометров

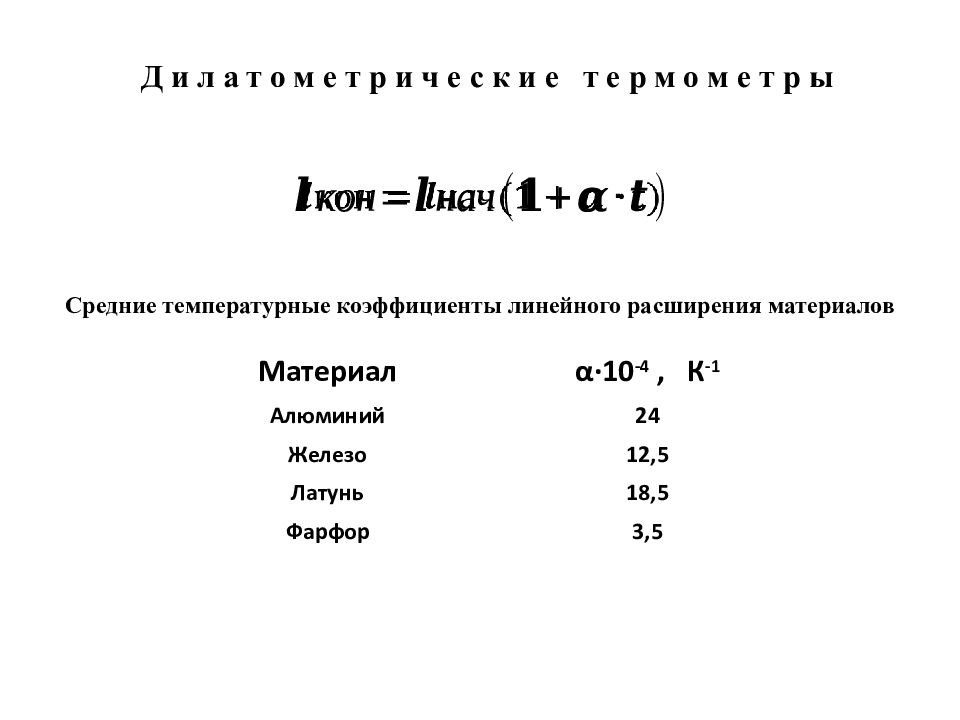

Дилатометрические термометры Материал α· 10 -4, К -1 Алюминий 24 Железо 12,5 Латунь 18,5 Фарфор 3,5 Средние температурные коэффициенты линейного расширения материалов
Дилатометрические термометры стержневой пластинчатый

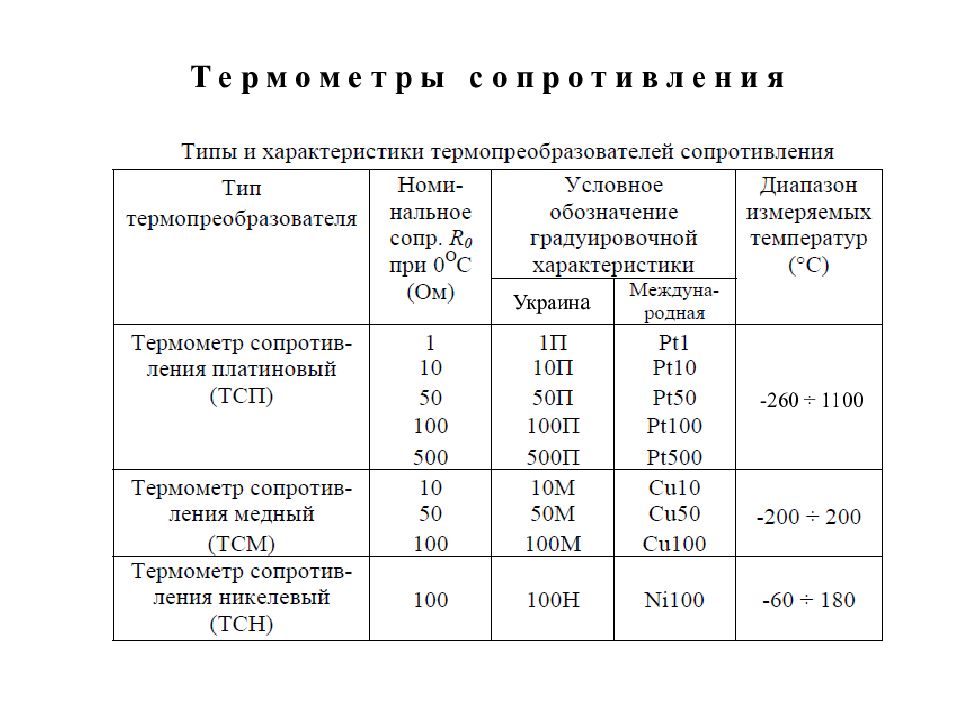

Термометры сопротивления Украин а -260 ÷ 1100
Термометры сопротивления 1 – защитный чехол 2 – чувствительный элемент 3 – изоляционные бусы 4 – порошок 5 – штуцер 6 – розетка с клеммами 7- головка 8 – крышка 9 – штуцер под кабель

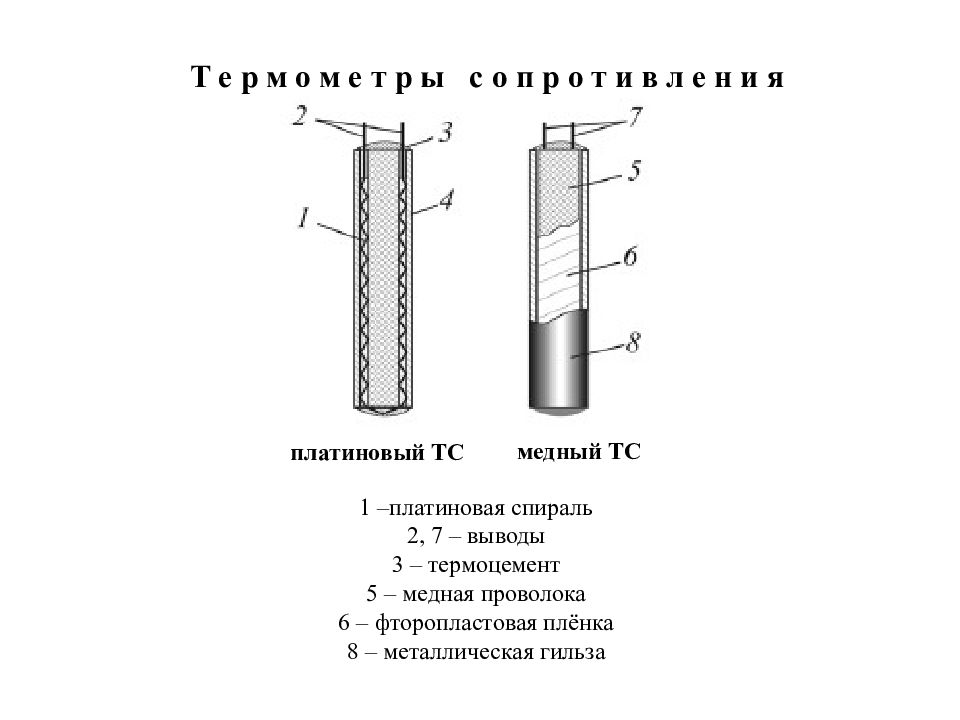

Термометры сопротивления 1 –платиновая спираль 2, 7 – выводы 3 – термоцемент 5 – медная проволока 6 – фторопластовая плёнка 8 – металлическая гильза платиновый ТС медный ТС
Вторичные приборы, работающие в комплекте с ТС 1 – неподвижный сердечник 2 – компенсирующая рамка 3 – рабочая рамка 4 - магнит Логометр

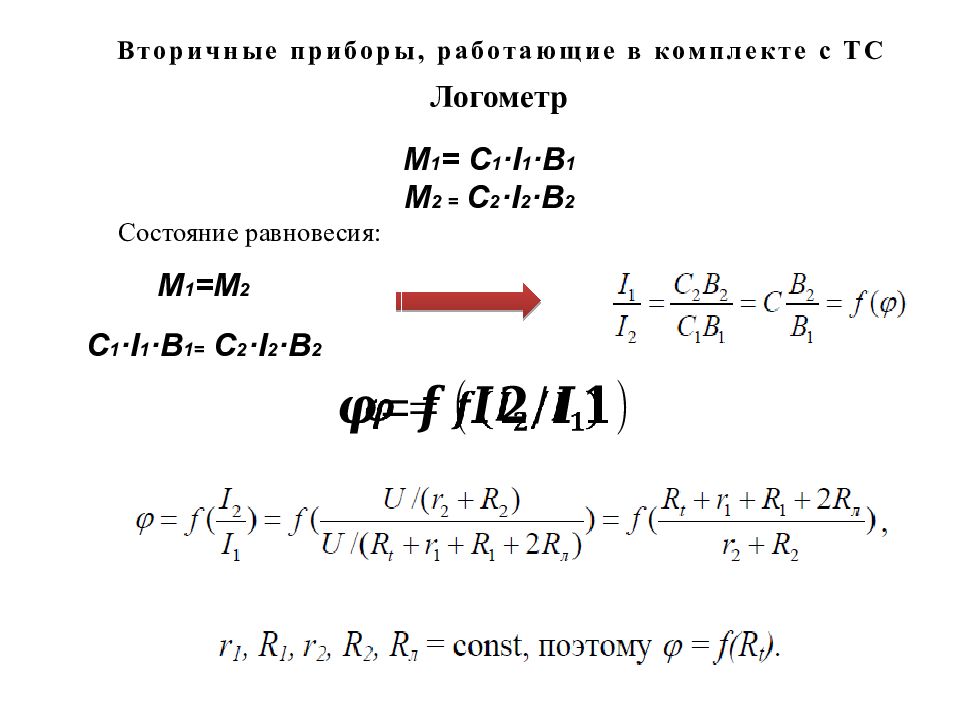

Вторичные приборы, работающие в комплекте с ТС Логометр Состояние равновесия: M 1 =M 2 C 1 · I 1 ·B 1= C 2 · I 2 · B 2 M 1 = C 1 ·I 1 ·B 1 M 2 = C 2 · I 2 · B 2
Вторичные приборы, работающие в комплекте с ТС Уравновешенный неавтоматический мост
Вторичные приборы, работающие в комплекте с ТС Трёхпроводная схема подключения ТС к уравновешенному мосту
Вторичные приборы, работающие в комплекте с ТС Четырёхпроводная схема подключения ТС

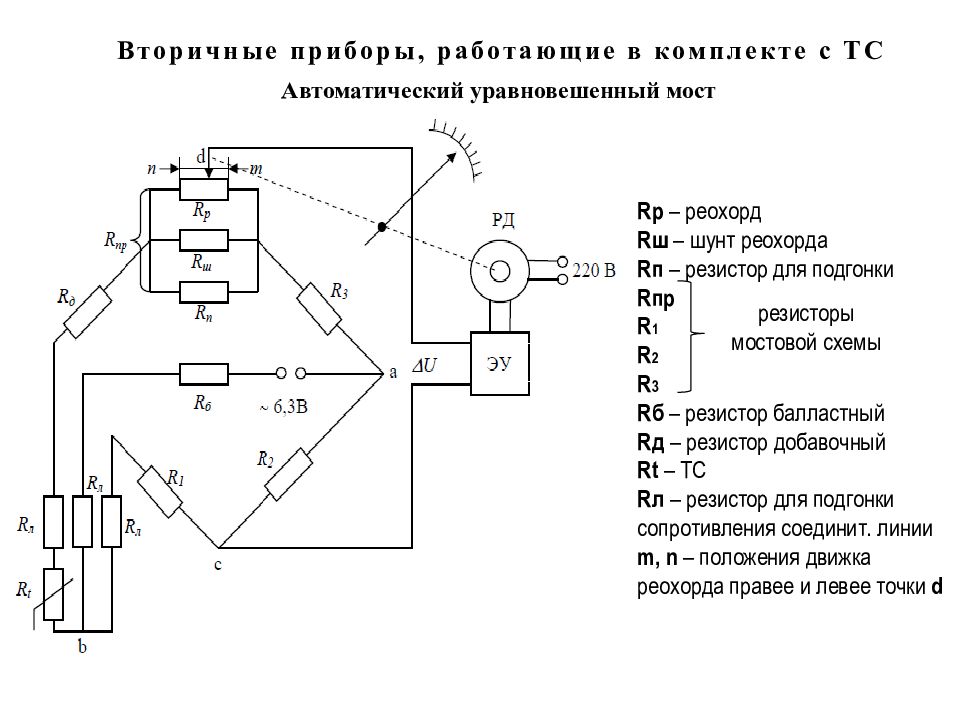

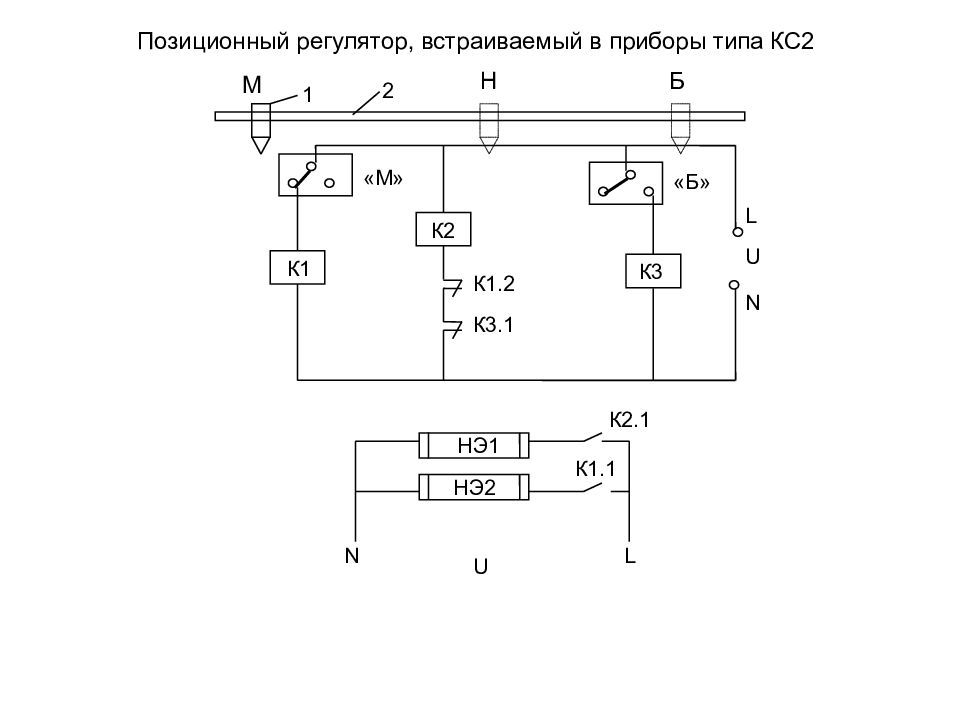

Вторичные приборы, работающие в комплекте с ТС Автоматический уравновешенный мост Rp – реохорд R ш – шунт реохорда R п – резистор для подгонки R пр R 1 R 2 R 3 R б – резистор балластный R д – резистор добавочны й Rt – ТС R л – резистор для подгонки сопротивления соединит. линии m, n – положения движка реохорда правее и левее точки d резисторы мостовой схемы
Вторичные приборы, работающие в комплекте с ТС Автоматический уравновешенный мост Rt = R t нач Rt = R t нач +∆ R t Вычтем из второго уравнения первое и решим относительно m: Для симметричного моста : R 1 =( R t + R д + R пр - m · R пр )
Термоэлектрические термометры

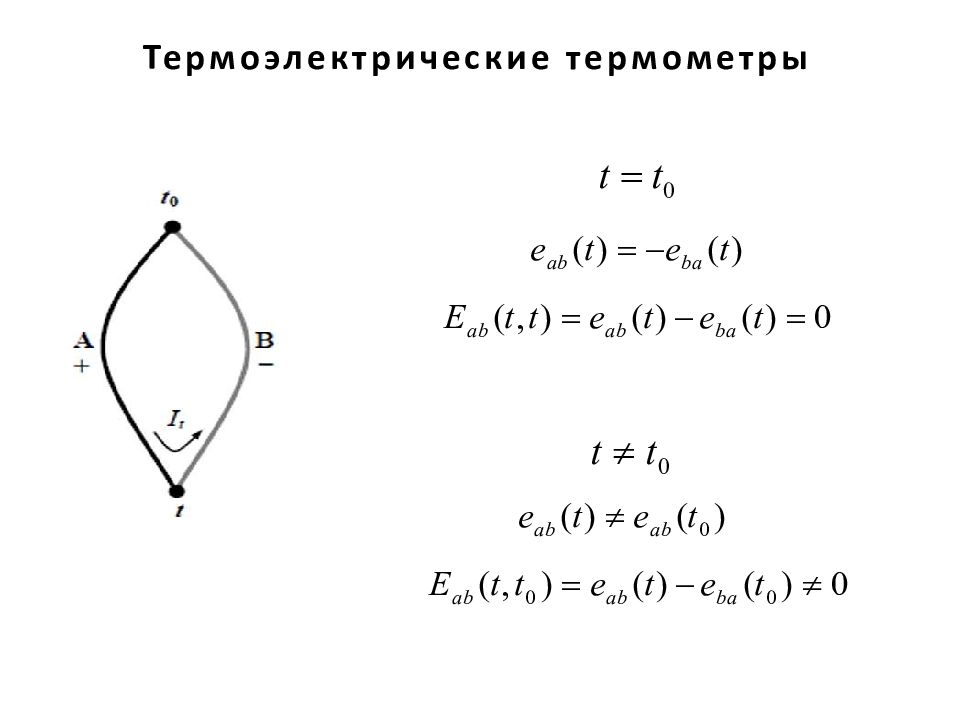

Термоэлектрические термометры

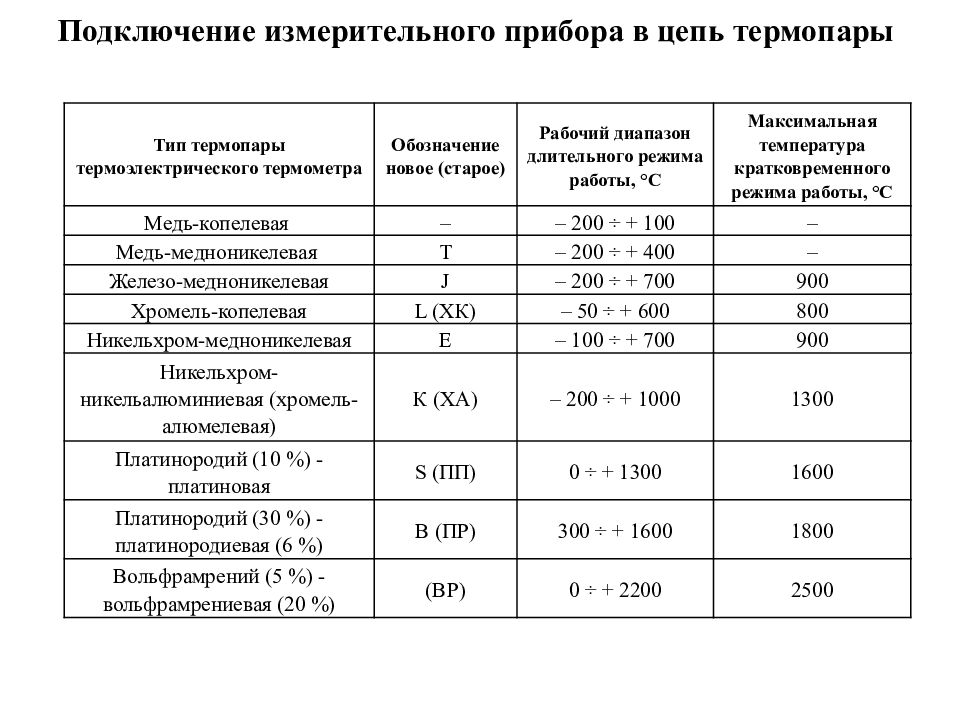

Подключение измерительного прибора в цепь термопары Тип термопары термоэлектрического термометра Обозначение новое (старое) Рабочий диапазон длительного режима работы, °С Максимальная температура кратковременного режима работы, °С Медь-копелевая – – 200 ÷ + 100 – Медь-медноникелевая Т – 200 ÷ + 400 – Железо-медноникелевая J – 200 ÷ + 700 900 Хромель-копелевая L ( ХК ) – 50 ÷ + 600 800 Никельхром-медноникелевая E – 100 ÷ + 700 900 Никельхром-никельалюминиевая (хромель-алюмелевая) К ( ХА ) – 200 ÷ + 1000 1300 Платинородий (10 %) - платиновая S ( ПП ) 0 ÷ + 1300 1600 Платинородий (30 %) - платинородиевая (6 %) B (ПР) 300 ÷ + 1600 1800 Вольфрамрений (5 %) - вольфрамрениевая (20 %) ( ВР ) 0 ÷ + 2200 2500
Градуировочные характеристики основных типов термопар
Конструкция термопары 1 - защитный чехол; 2 - термоэлектроды; 3 - изоляционные бусы; 4 - порошок; 5 - штуцер; 6 - розетка с клеммами; 7 – головка; 8 - крышка; 9 - штуцер под кабель

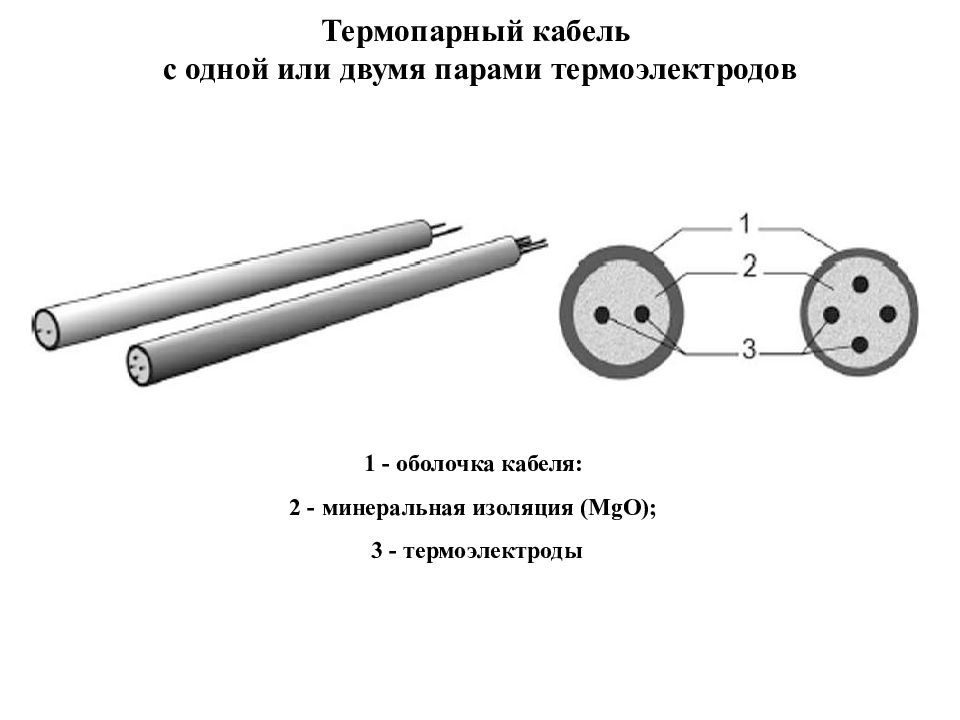

Термопарный кабель с одной или двумя парами термоэлектродов 1 - оболочка кабеля: 2 - минеральная изоляция ( MgO ); 3 - термоэлектроды
Подключение измерительного прибора в цепь термопары

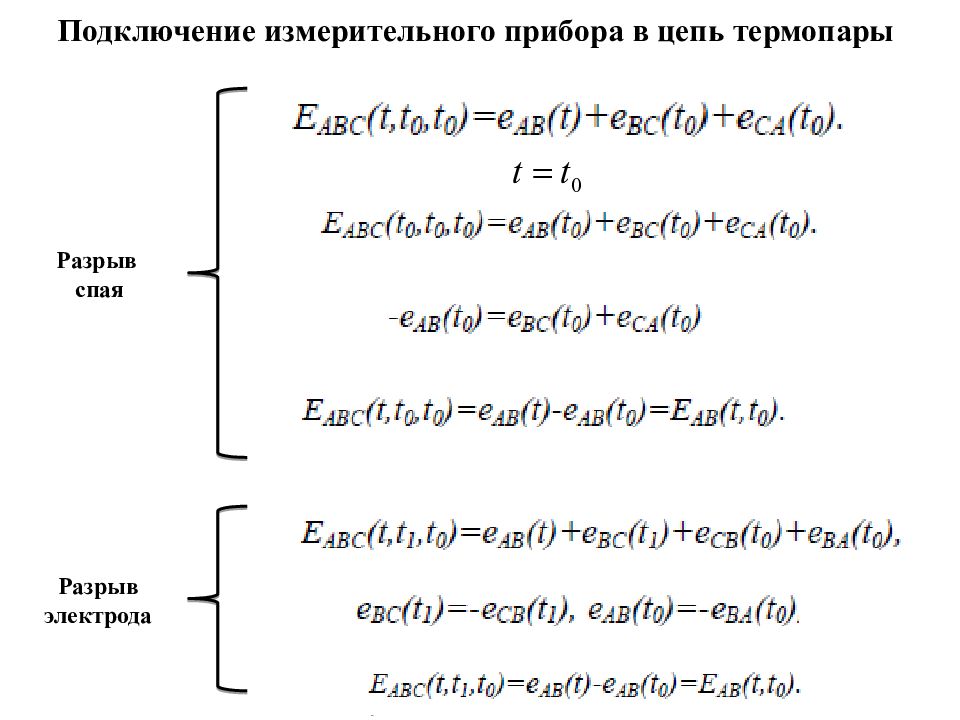

Подключение измерительного прибора в цепь термопары Разрыв спая Разрыв электрода

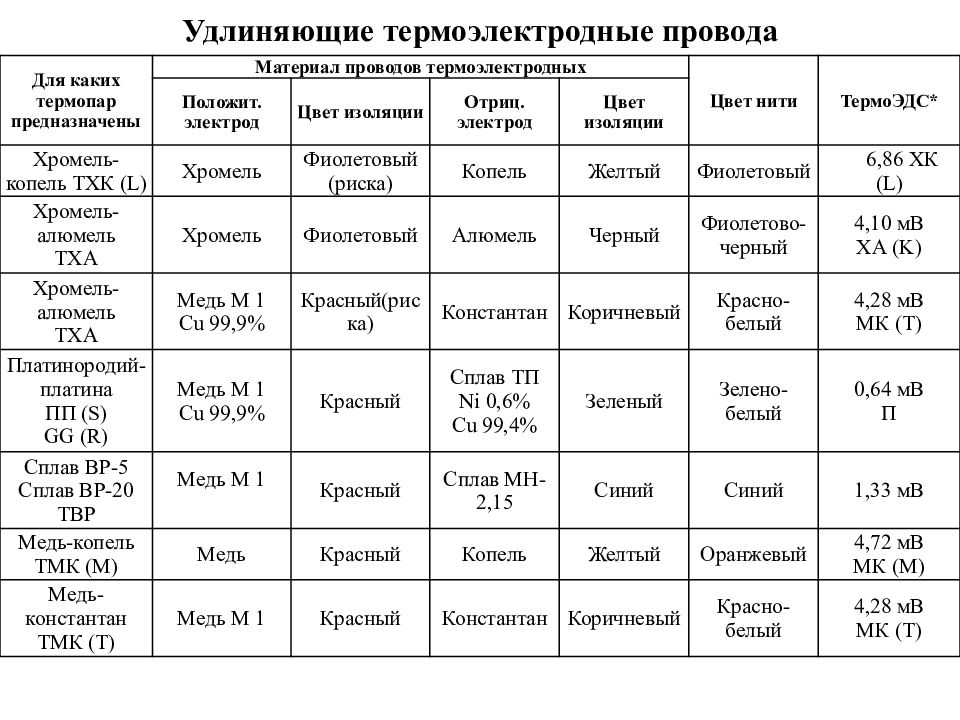

Удлиняющие термоэлектродные провода Для каких термопар предназначены Материал проводов термоэлектродных Цвет нити ТермоЭДС * Положит. электрод Цвет изоляции Отриц. электрод Цвет изоляции Хромель-копель ТХК ( L ) Хромель Фиолетовый (риска) Копель Желтый Фиолетовый 6,86 ХК (L) Хромель-алюмель ТХА Хромель Фиолетовый Алюмель Черный Фиолетово-черный 4,10 мВ ХА ( K ) Хромель-алюмель ТХА Медь М 1 Cu 99,9% Красный(риска) Константан Коричневый Красно-белый 4,28 мВ МК ( T ) Платинородий-платина ПП ( S ) GG ( R ) Медь М 1 Cu 99,9% Красный Сплав ТП Ni 0,6% Cu 99,4% Зеленый Зелено-белый 0,64 мВ П Сплав ВР-5 Сплав ВР-20 ТВР Медь М 1 Красный Сплав МН-2,15 Синий Синий 1,33 мВ Медь-копель ТМК ( M ) Медь Красный Копель Желтый Оранжевый 4,72 мВ МК ( M ) Медь-константан ТМК ( T ) Медь М 1 Красный Константан Коричневый Красно-белый 4,28 мВ МК ( T )

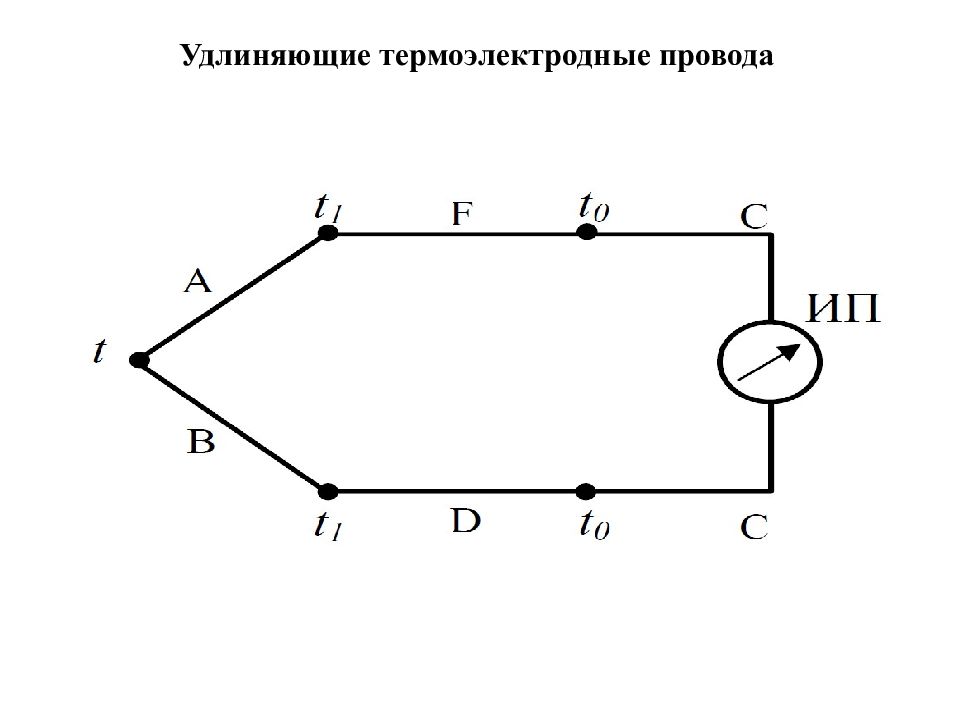

Удлиняющие термоэлектродные провода
Схема автоматического введения поправки на температуру свободных концов термопары
Потенциометр Средства измерения сигналов термопар

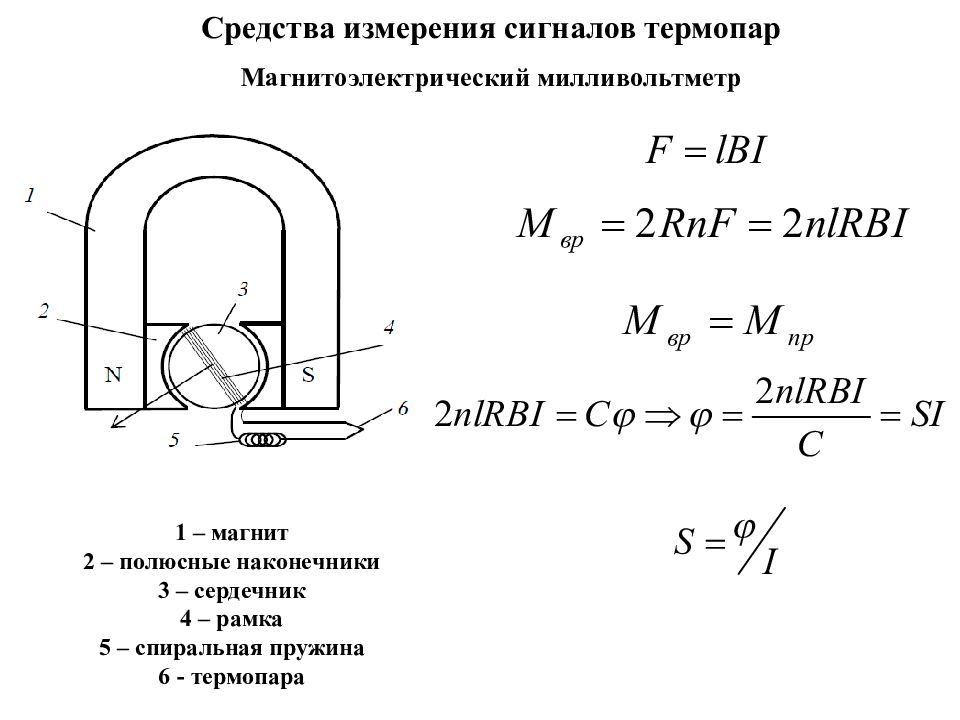

1 – магнит 2 – полюсные наконечники 3 – сердечник 4 – рамка 5 – спиральная пружина 6 - термопара Средства измерения сигналов термопар Магнитоэлектрический милливольтметр
Нормирующие прео б разователи термо-ЭДС. Средства измерения сигналов термопар
Структурная схема микропроцессорного модуля аналогового ввода ADAM - 4011 Средства измерения сигналов термопар У у

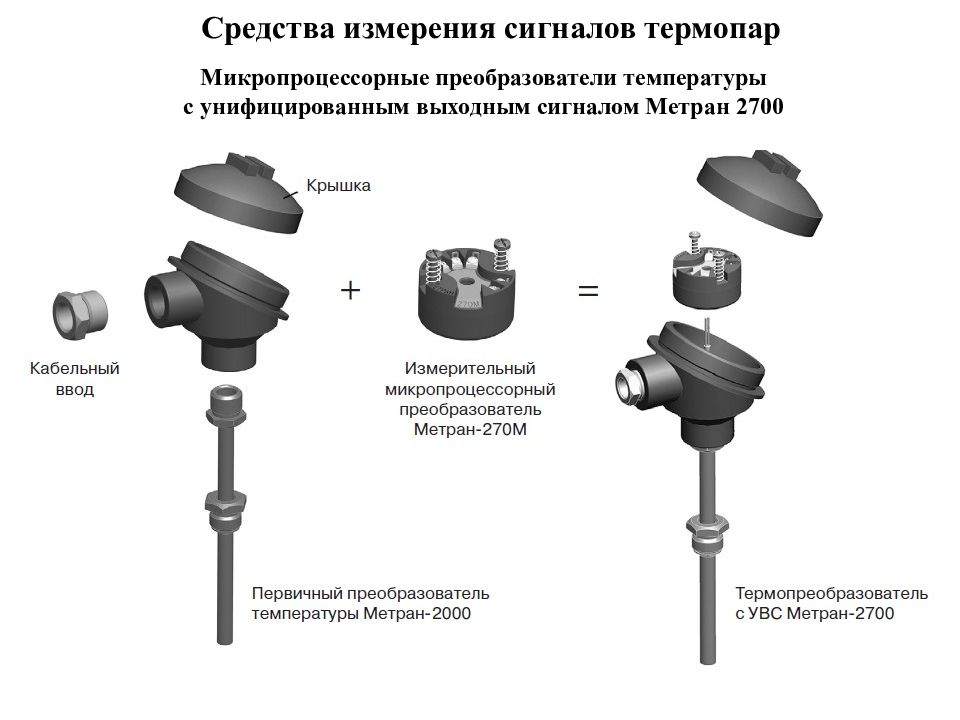

Микропроцессорные преобразователи температуры с унифицированным выходным сигналом Метран 2700 Средства измерения сигналов термопар

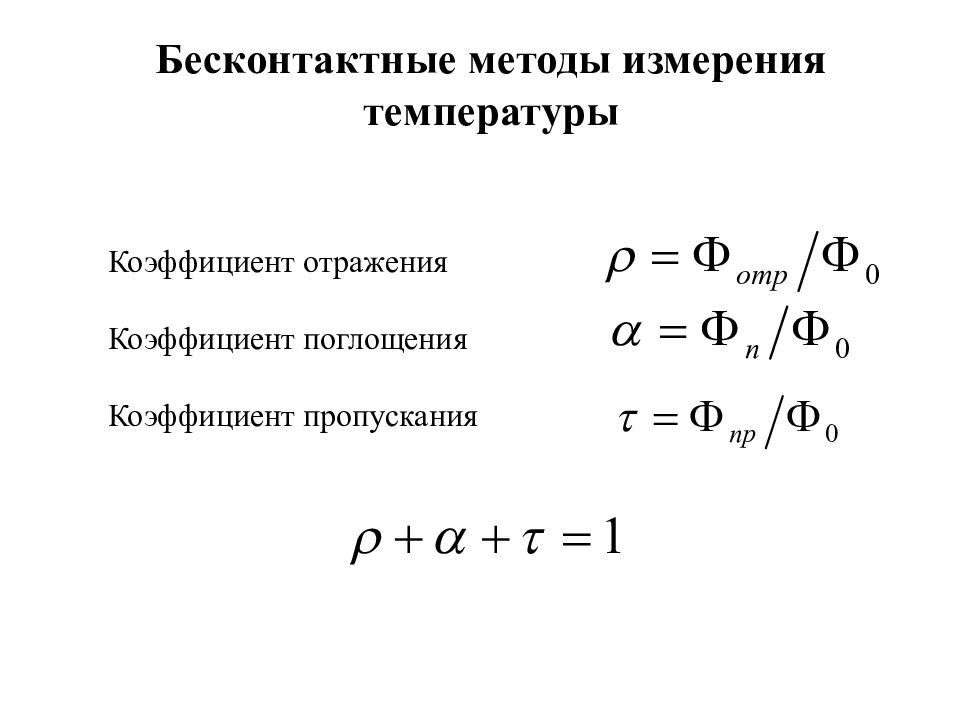

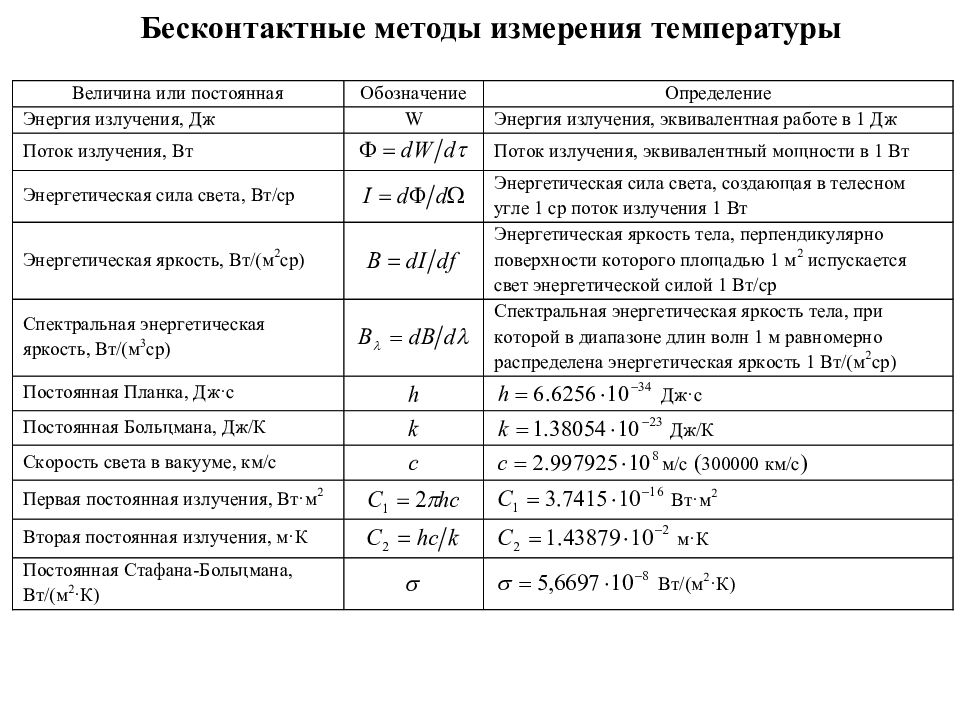

Бесконтактные методы измерения температуры Коэффициент отражения Коэффициент поглощения Коэффициент пропускания
Бесконтактные методы измерения температуры Квазимонохроматические Методы измерения температуры тел по излучению Полного излучения Спектрального отношения Частичного излучения Фотоэлектрические
Бесконтактные методы измерения температуры Принципиальная схема квазимонохроматического пирометра с исчезающей нитью -1
Бесконтактные методы измерения температуры Принципиальная схема пирометра спектрального отношения 1 – защитное стекло; 2 – объектив; 3 – обтюратор; 4 – фотоэлемент; 5 – электронный усилитель; 6 – логарифмирующее устройство; 7 - милливольтметр
Бесконтактные методы измерения температуры Принципиальная схема пирометра полного излучения 1, 2 - линзы; 3 – диафрагма; 4 - батарея; 5-цветное стекло; 6 - милливольтметр
Бесконтактные методы измерения температуры
