Приборы для измерения температуры 2.1 Понятие о температуре и единицах измерения 2.2 Классификация приборов для измерения температуры 2.3 Жидкостные стеклянные термометры 2.4 Манометрические термометры 2.5 Датчики – преобразователи температуры 2.6 Вторичные приборы для измерения температуры 01.12.2016 1

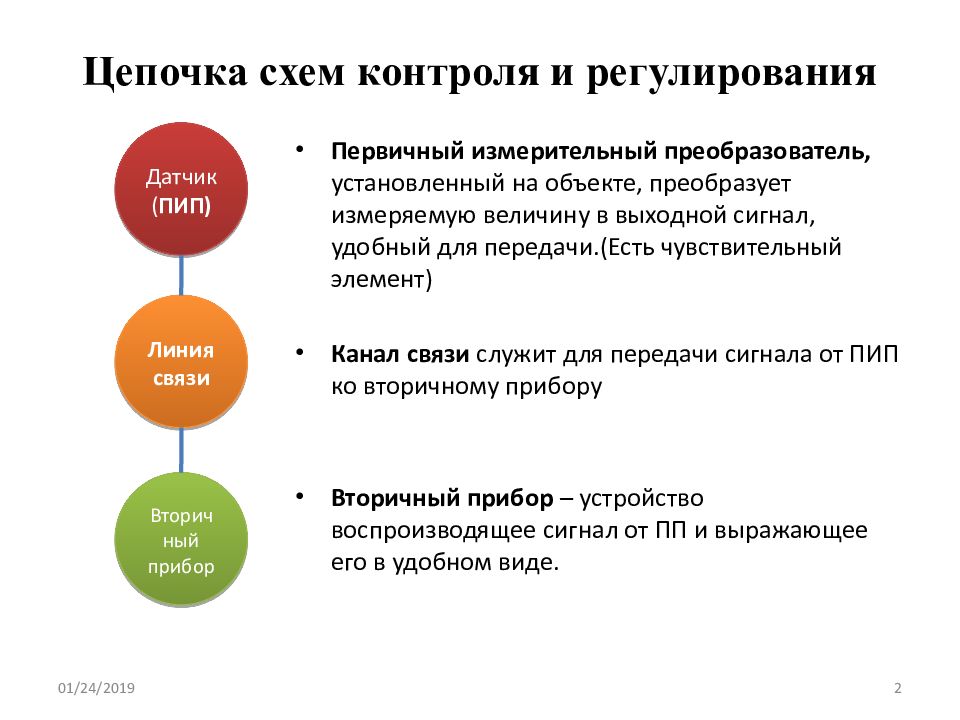

Первичный измерительный преобразователь, установленный на объекте, преобразует измеряемую величину в выходной сигнал, удобный для передачи.(Есть чувствительный элемент) Канал связи служит для передачи сигнала от ПИП ко вторичному прибору Вторичный прибор – устройство воспроизводящее сигнал от ПП и выражающее его в удобном виде. Датчик( ПИП) Линия связи Вторичный прибор 01.12.2016 2

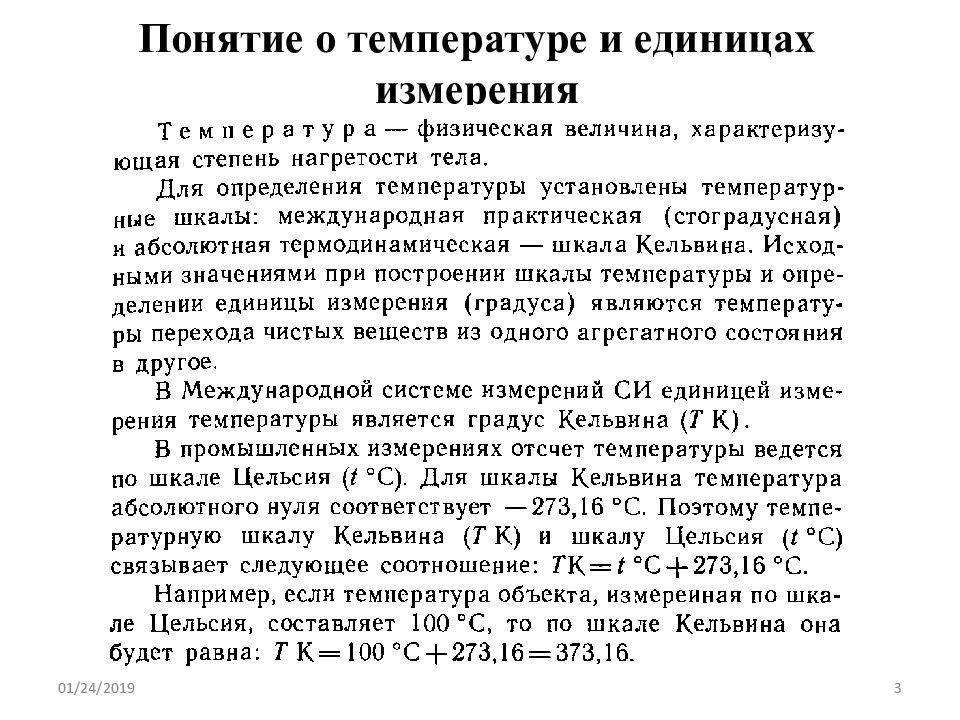

01.12.2016 3

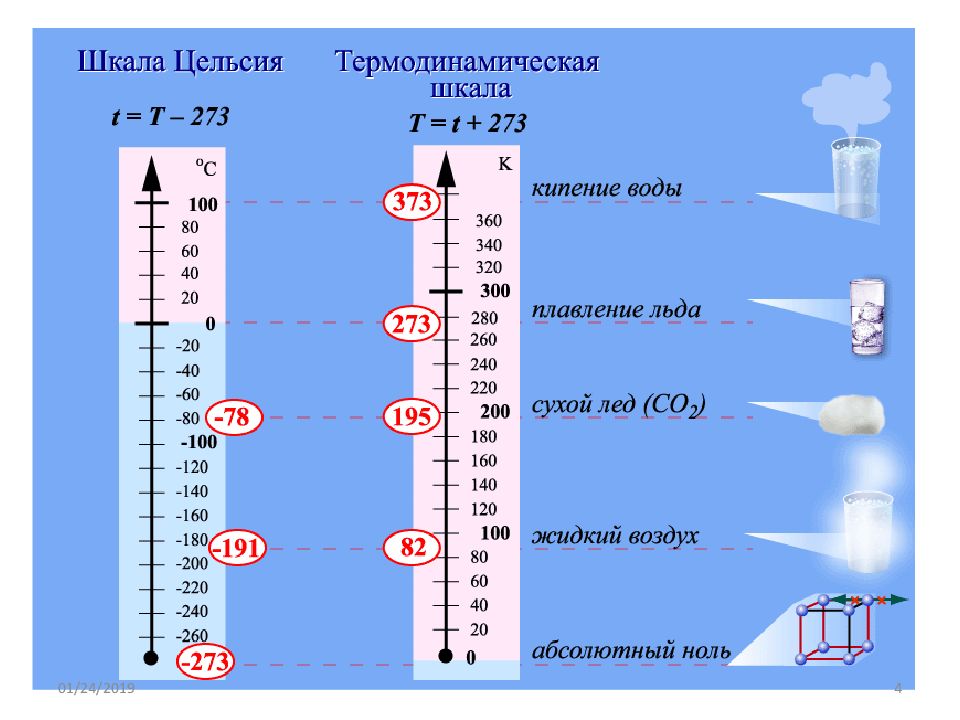

01.12.2016 4

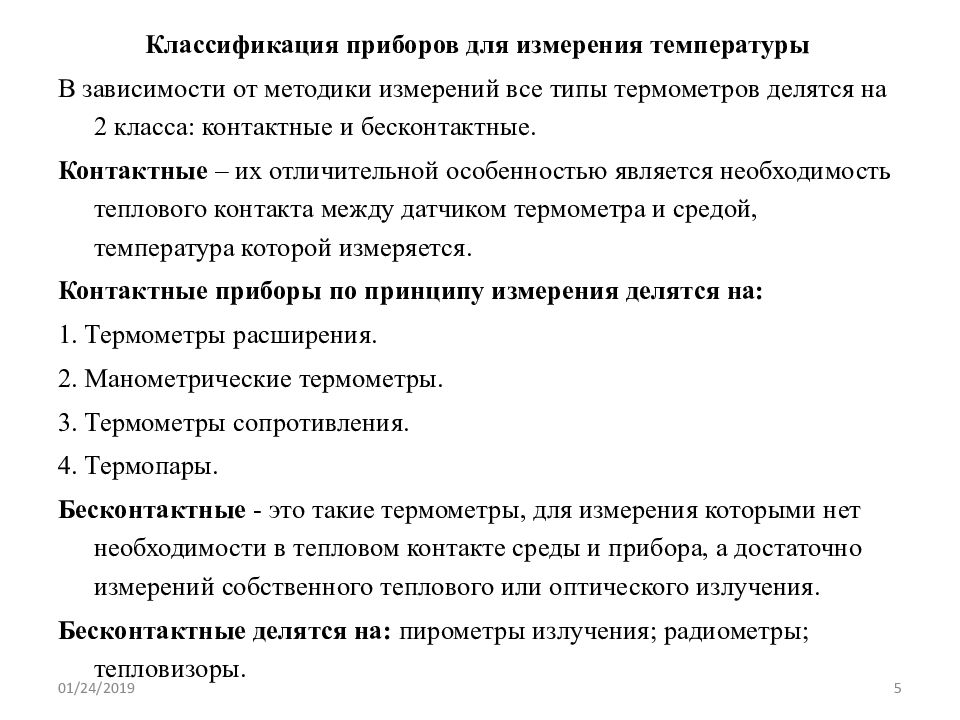

Классификация приборов для измерения температуры В зависимости от методики измерений все типы термометров делятся на 2 класса: контактные и бесконтактные. Контактные – их отличительной особенностью является необходимость теплового контакта между датчиком термометра и средой, температура которой измеряется. Контактные приборы по принципу измерения делятся на: 1. Термометры расширения. 2. Манометрические термометры. 3. Термометры сопротивления. 4. Термопары. Бесконтактные - это такие термометры, для измерения которыми нет необходимости в тепловом контакте среды и прибора, а достаточно измерений собственного теплового или оптического излучения. Бесконтактные делятся на: пирометры излучения; радиометры; тепловизоры. 01.12.2016 5

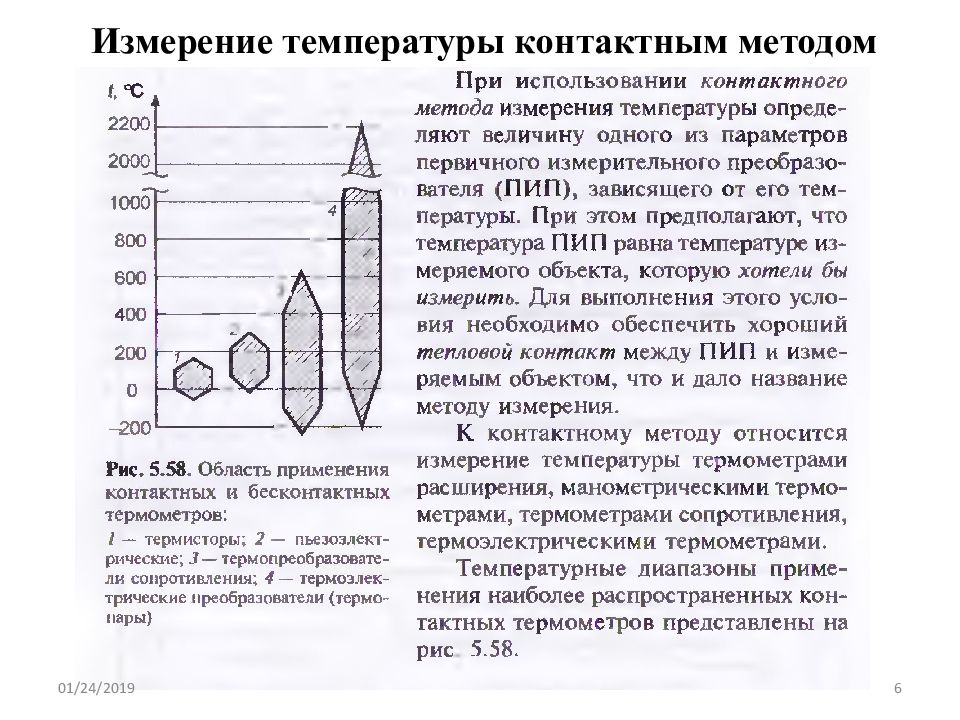

01.12.2016 6

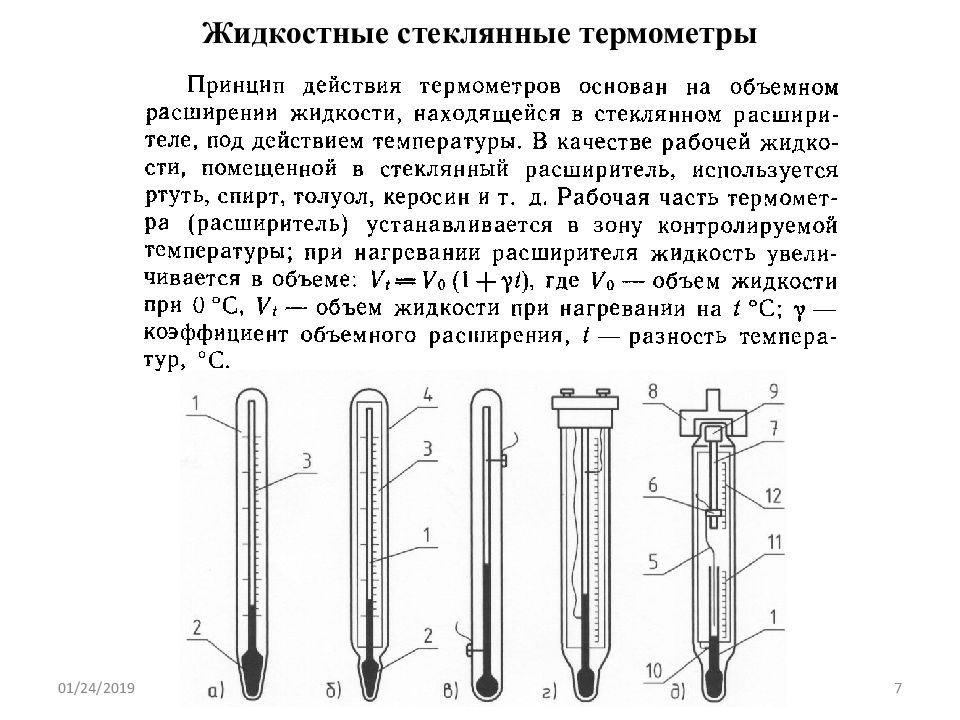

01.12.2016 7
01.12.2016 8

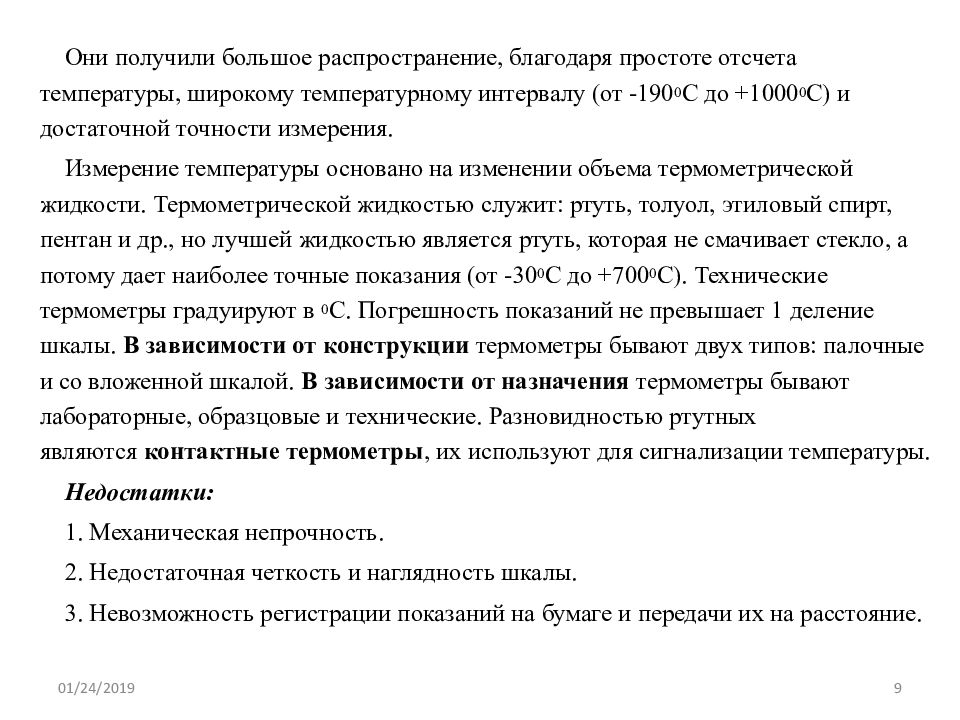

Они получили большое распространение, благодаря простоте отсчета температуры, широкому температурному интервалу (от -190 0 С до +1000 0 С) и достаточной точности измерения. Измерение температуры основано на изменении объема термометрической жидкости. Термометрической жидкостью служит: ртуть, толуол, этиловый спирт, пентан и др., но лучшей жидкостью является ртуть, которая не смачивает стекло, а потому дает наиболее точные показания (от -30 0 С до +700 0 С). Технические термометры градуируют в 0 С. Погрешность показаний не превышает 1 деление шкалы. В зависимости от конструкции термометры бывают двух типов: палочные и со вложенной шкалой. В зависимости от назначения термометры бывают лабораторные, образцовые и технические. Разновидностью ртутных являются контактные термометры, их используют для сигнализации температуры. Недостатки: 1. Механическая непрочность. 2. Недостаточная четкость и наглядность шкалы. 3. Невозможность регистрации показаний на бумаге и передачи их на расстояние. 01.12.2016 9

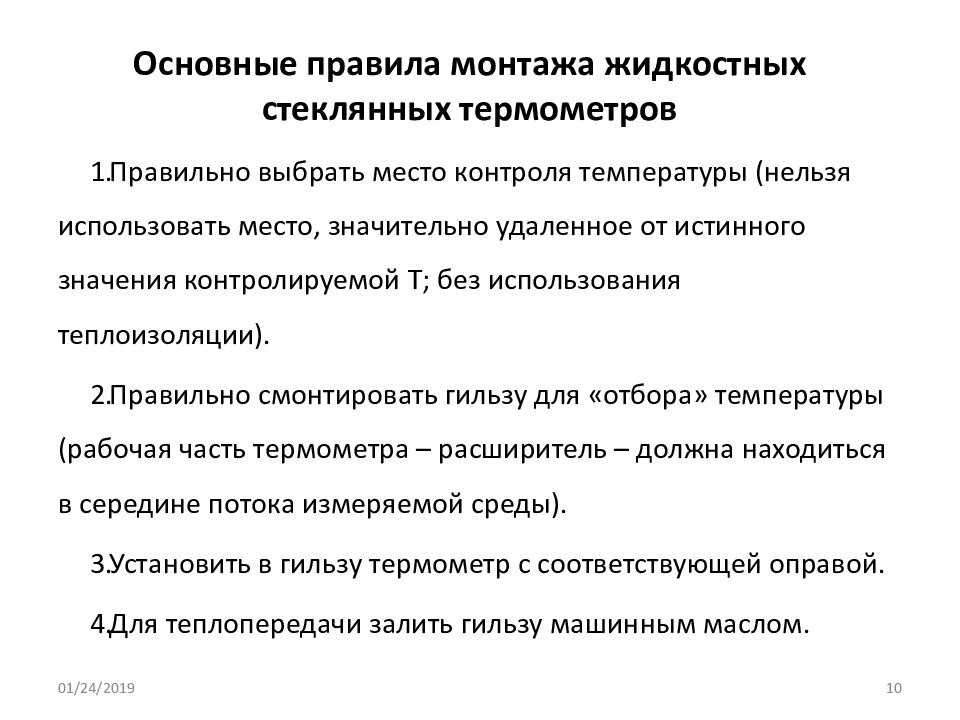

Правильно выбрать место контроля температуры (нельзя использовать место, значительно удаленное от истинного значения контролируемой Т; без использования теплоизоляции). Правильно смонтировать гильзу для «отбора» температуры (рабочая часть термометра – расширитель – должна находиться в середине потока измеряемой среды). Установить в гильзу термометр с соответствующей оправой. Для теплопередачи залить гильзу машинным маслом. 01.12.2016 10
01.12.2016 11
1 – термобаллон 2 – капилляр 3 – прибор 01.12.2016 12
01.12.2016 13

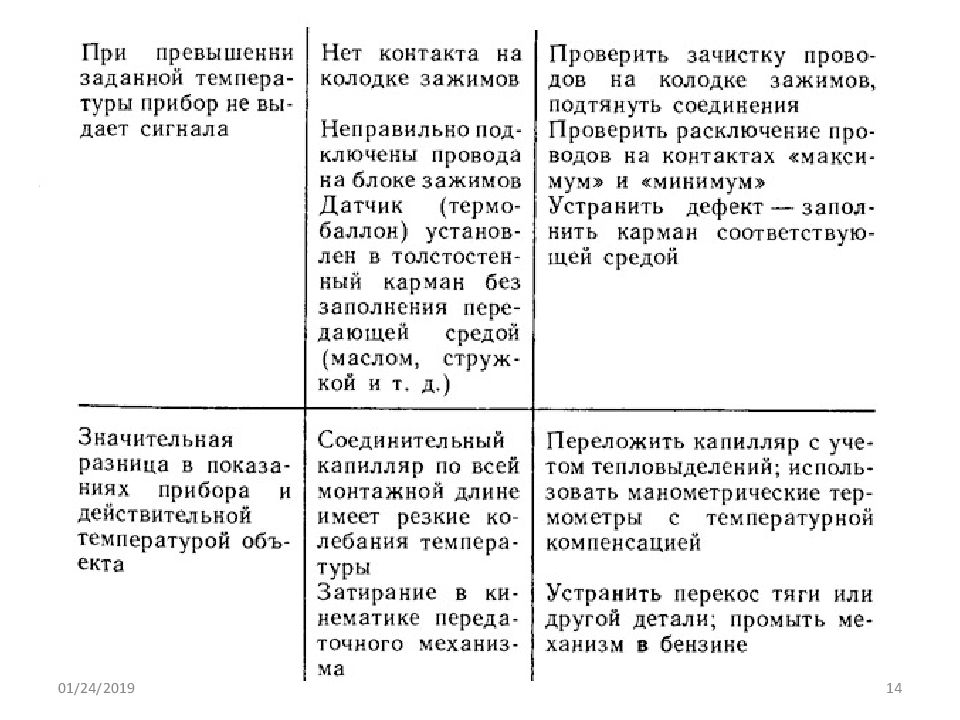

01.12.2016 14

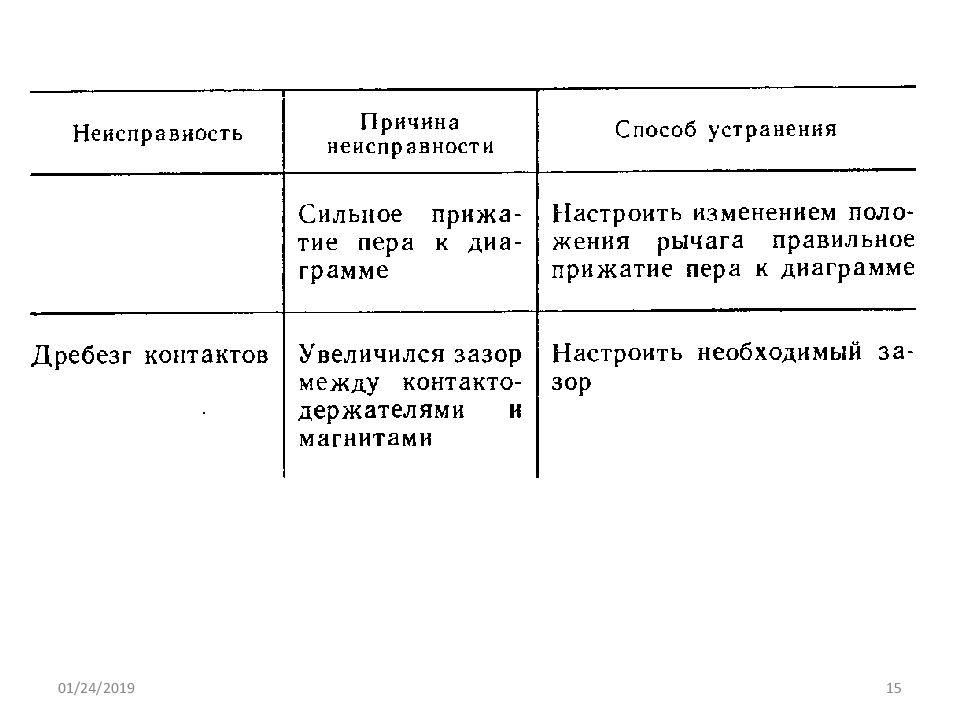

01.12.2016 15

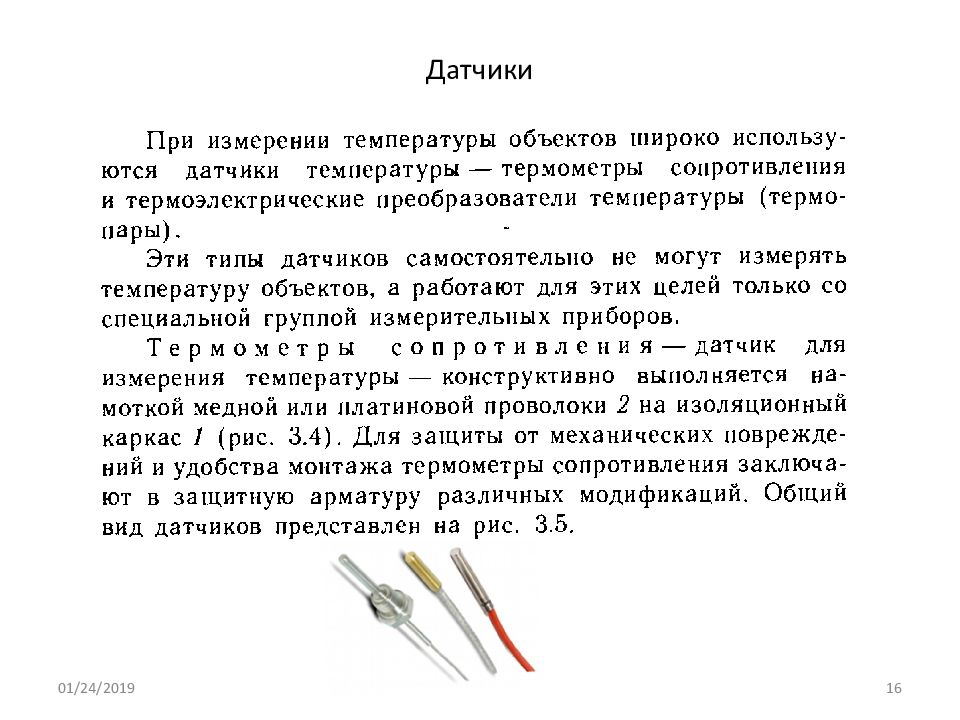

01.12.2016 16 Датчики

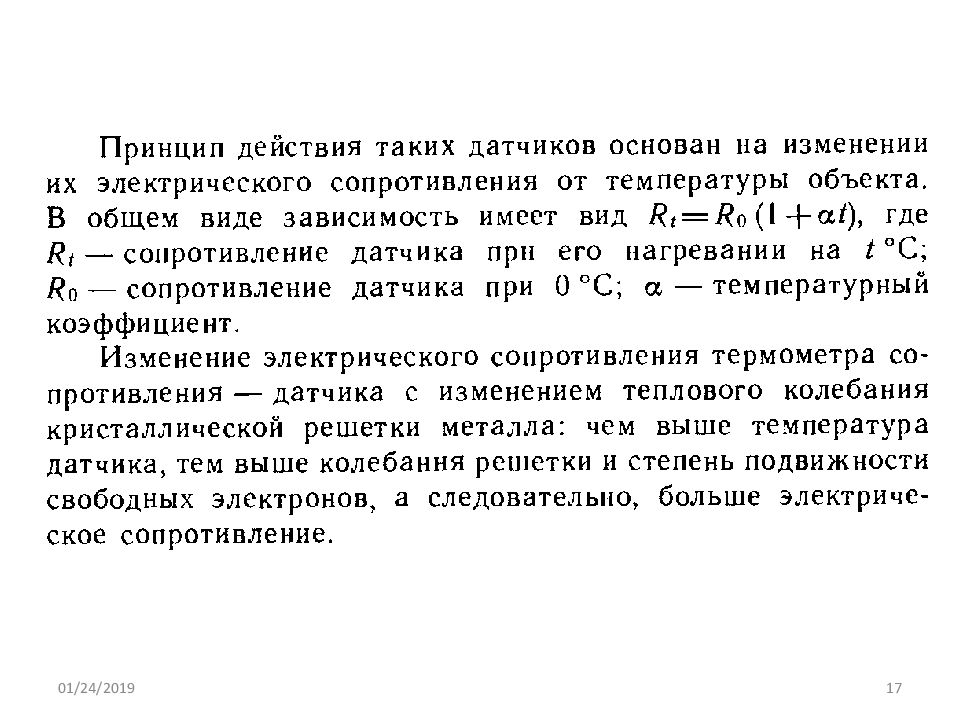

01.12.2016 17
01.12.2016 18 Термопары являются датчиками температуры и работают в комплекте с вторичными приборами: милливольтметрами и потенциометрами. Термопара представляет собой спай из двух разнородных металлических проводников ( термоэлектродов ), которые предназначены для измерения температуры в объекте. 1 – «горячий» спай (рабочий); 2 - положительный термоэлектрод ; 3 - отрицательный термоэлектрод ; 4 - «холодные» концы (свободные); 5 – компенсационные провода. Принцип действия термопары основан на термоэлектрическом эффекте (эффект Зеебека ). Он гласит: «В замкнутой цепи из двух разнородных металлических проводников возникает электрический ток, если два места соединения (спая) имеют разную температуру». Термо э.д.с. на концах термопары зависит от материала термоэлектродов и температуры «горячего» и «холодного» спаев.

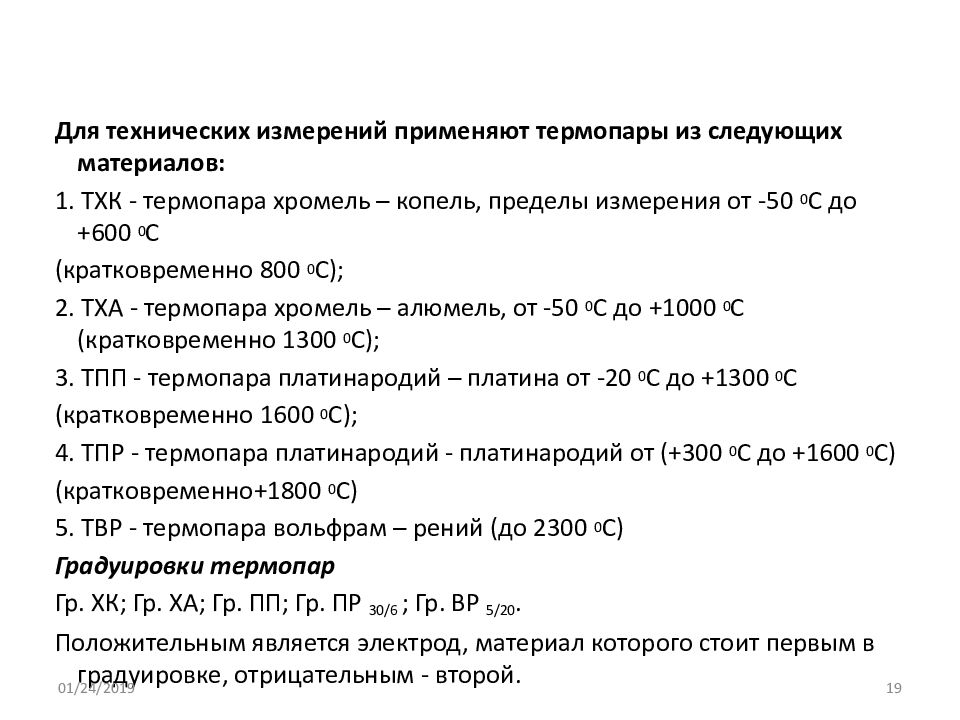

Для технических измерений применяют термопары из следующих материалов: 1. ТХК - термопара хромель – копель, пределы измерения от -50 0 С до +600 0 С (кратковременно 800 0 С); 2. ТХА - термопара хромель – алюмель, от -50 0 С до +1000 0 С (кратковременно 1300 0 С); 3. ТПП - термопара платинародий – платина от -20 0 С до +1300 0 С (кратковременно 1600 0 С); 4. ТПР - термопара платинародий - платинародий от (+300 0 С до +1600 0 С) (кратковременно+1800 0 С) 5. ТВР - термопара вольфрам – рений (до 2300 0 С) Градуировки термопар Гр. ХК; Гр. ХА; Гр. ПП; Гр. ПР 30/6 ; Гр. ВР 5/20. Положительным является электрод, материал которого стоит первым в градуировке, отрицательным - второй. 01.12.2016 19
01.12.2016 20

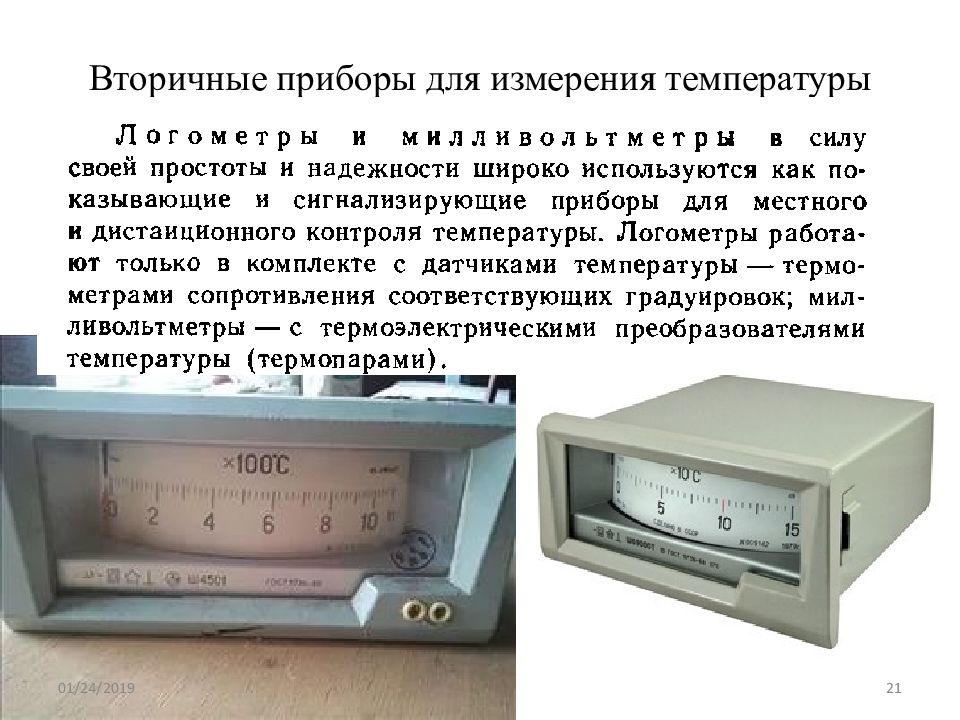

01.12.2016 21
Спасибо за внимание! 01.12.2016 22
