Дисциплина «Общая тактика» Тема №5: Инженерное обеспечение войск Лекция № 18: «Общие сведения об инженерных заграждениях»
Цели занятия: 1 Рассмотреть характеристику, классификацию и общее устройство инженерных заграждений.

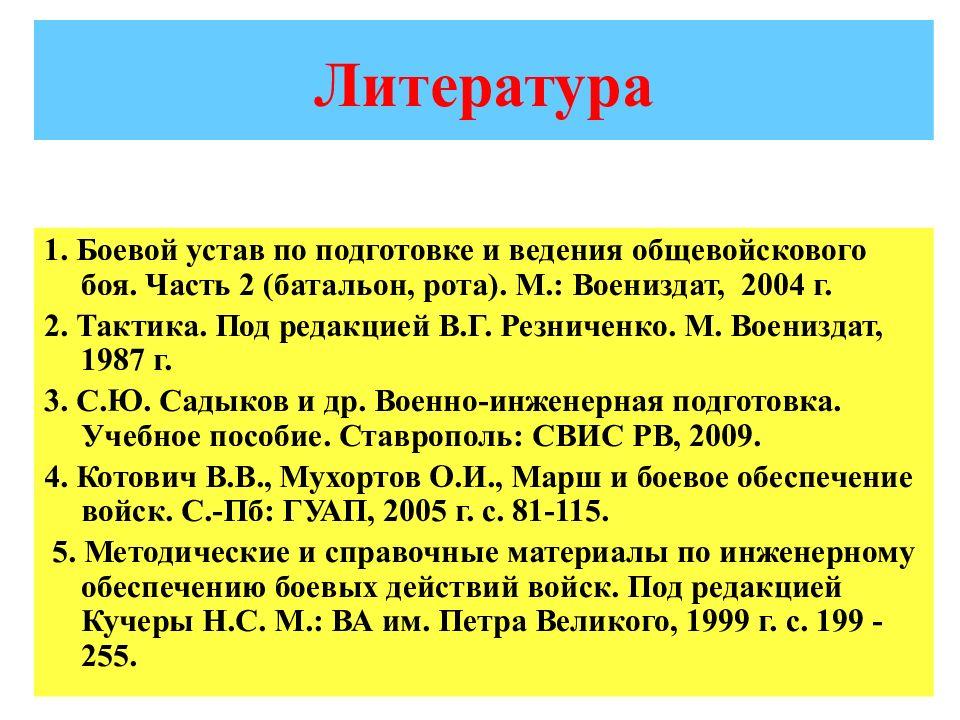

1. Боевой устав по подготовке и ведения общевойскового боя. Часть 2 (батальон, рота). М.: Воениздат, 2004 г. 2. Тактика. Под редакцией В.Г. Резниченко. М. Воениздат, 1987 г. 3. С.Ю. Садыков и др. Военно-инженерная подготовка. Учебное пособие. Ставрополь: СВИС РВ, 2009. 4. Котович В.В., Мухортов О.И., Марш и боевое обеспечение войск. С.-Пб: ГУАП, 2005 г. с. 81-115. 5. Методические и справочные материалы по инженерному обеспечению боевых действий войск. Под редакцией Кучеры Н.С. М.: ВА им. Петра Великого, 1999 г. с. 199 - 255.

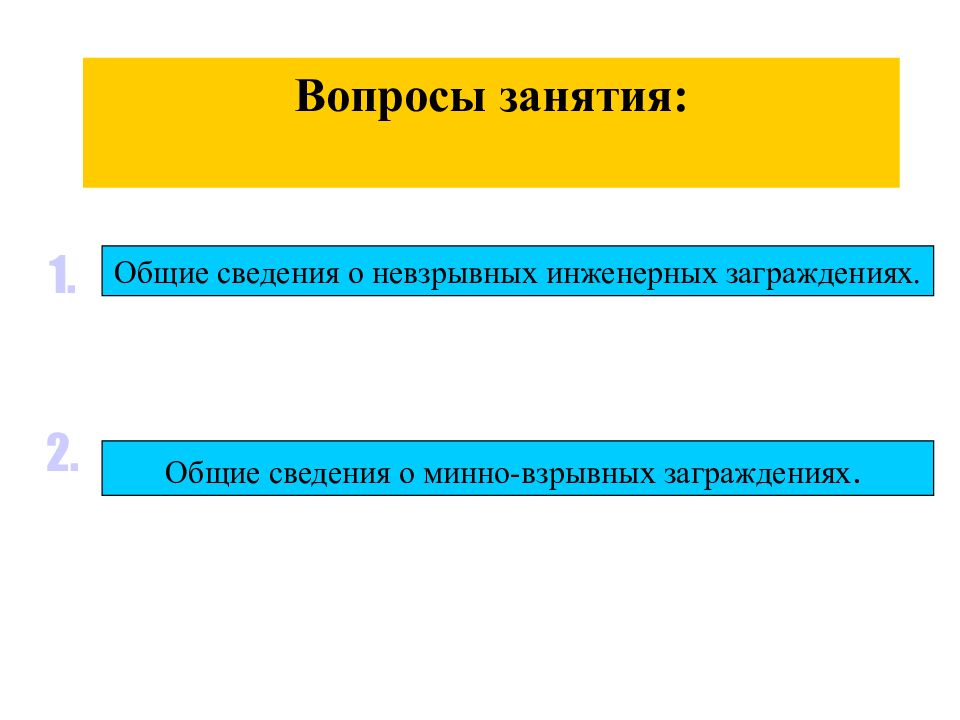

1. 2. Общие сведения о невзрывных инженерных заграждениях. Общие сведения о минно-взрывных заграждениях.

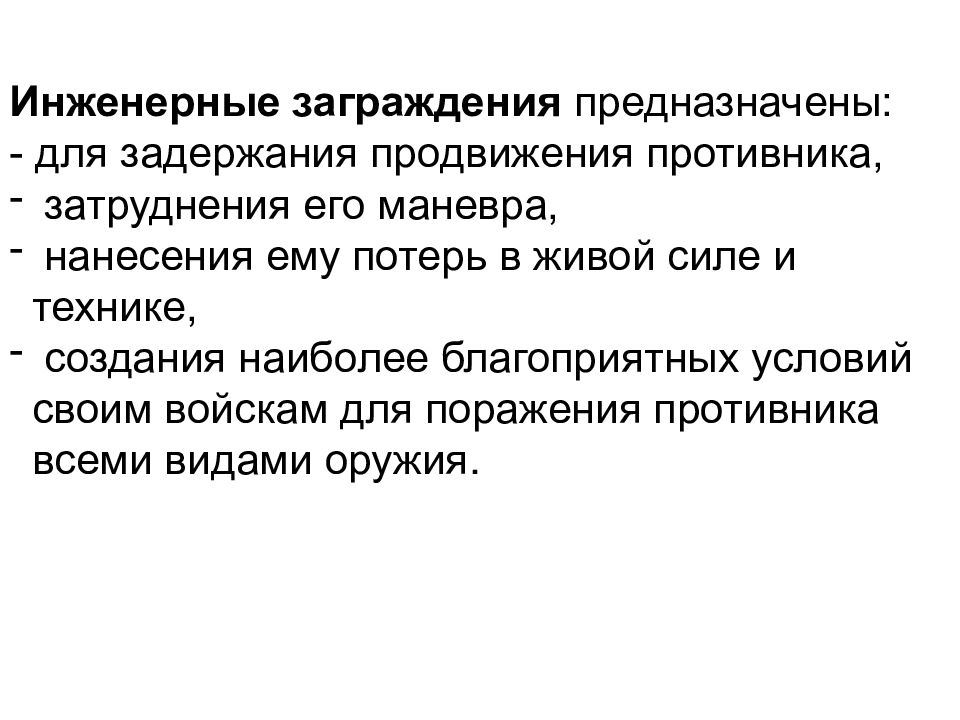

Инженерные заграждения предназначены: - для задержания продвижения противника, затруднения его маневра, нанесения ему потерь в живой силе и технике, создания наиболее благоприятных условий своим войскам для поражения противника всеми видами оружия.
Инженерные заграждения подразделяются на: минно-взрывные, невзрывные, комбинированны е. Они бывают п ротивотанковые и противопехотные. При наличии рек (водохранилищ) могут устраиваться водные заграждения.
Общие сведения о невзрывных инженерных заграждениях.
По материалу земляные; деревянные; деревоземляные; каменные; бетонные; железобетонные; стальные; ледяные; снежные; водные. По назначению противотанковые; противопехотные; противотранспортные; противодесантные. По размеру переносные; возимые; неподвижные.
Противотанковый ров
Эскарп

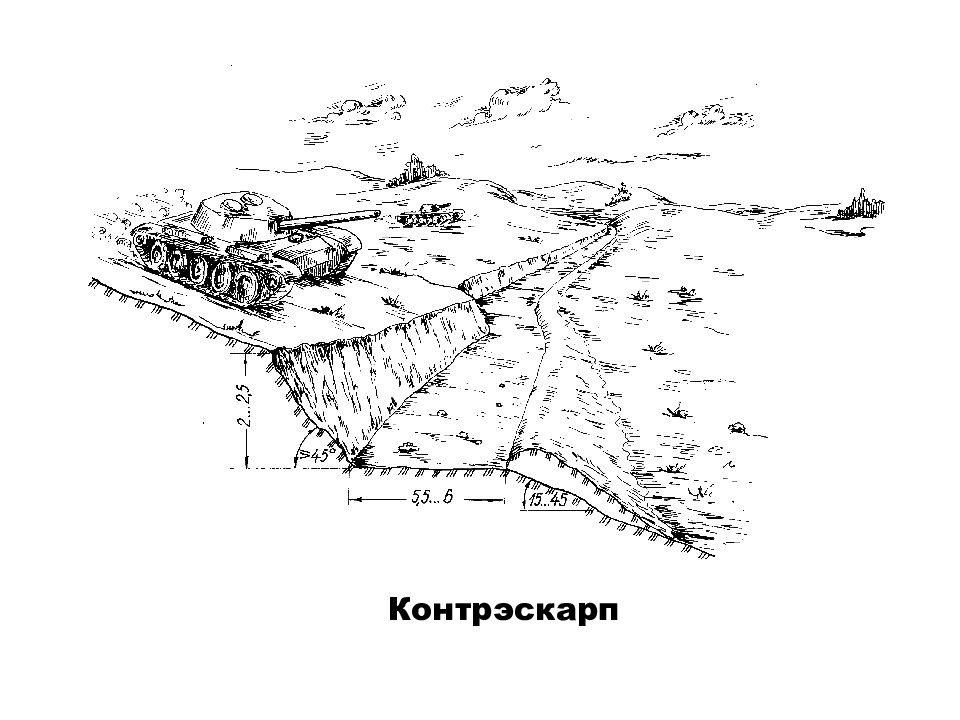

Контрэскарп

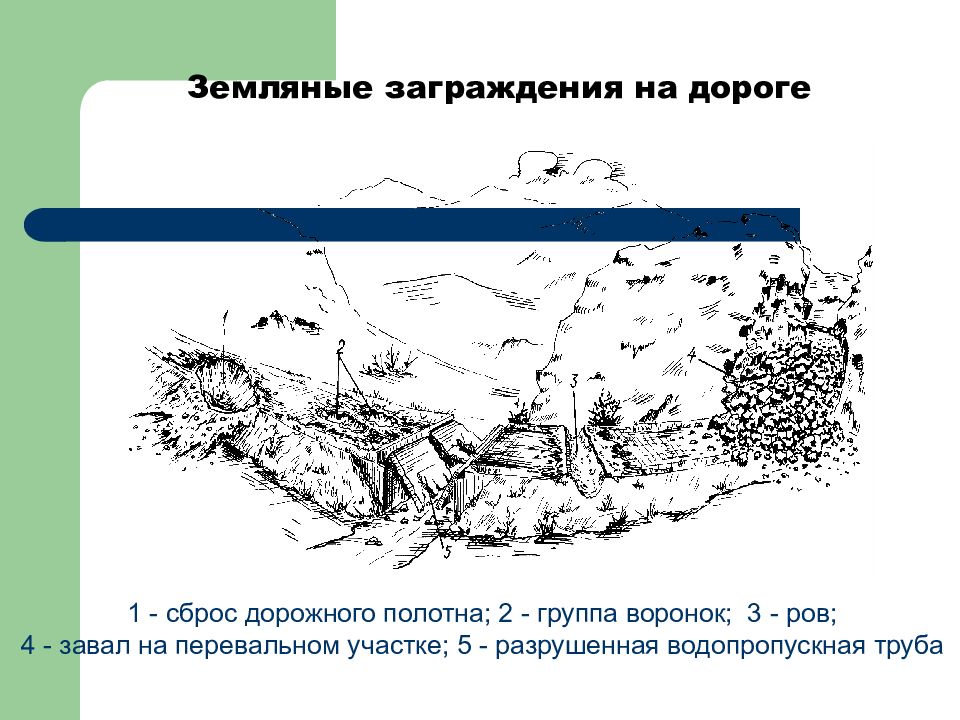

Земляные заграждения на дороге 1 - сброс дорожного полотна; 2 - группа воронок; 3 - ров; 4 - завал на перевальном участке; 5 - разрушенная водопропускная труба

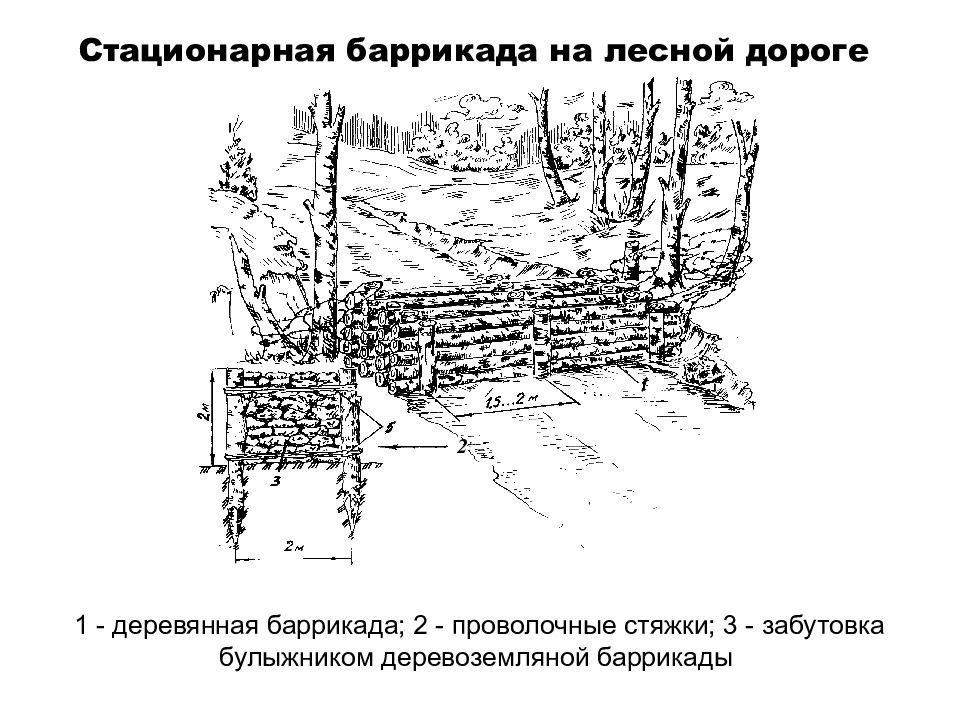

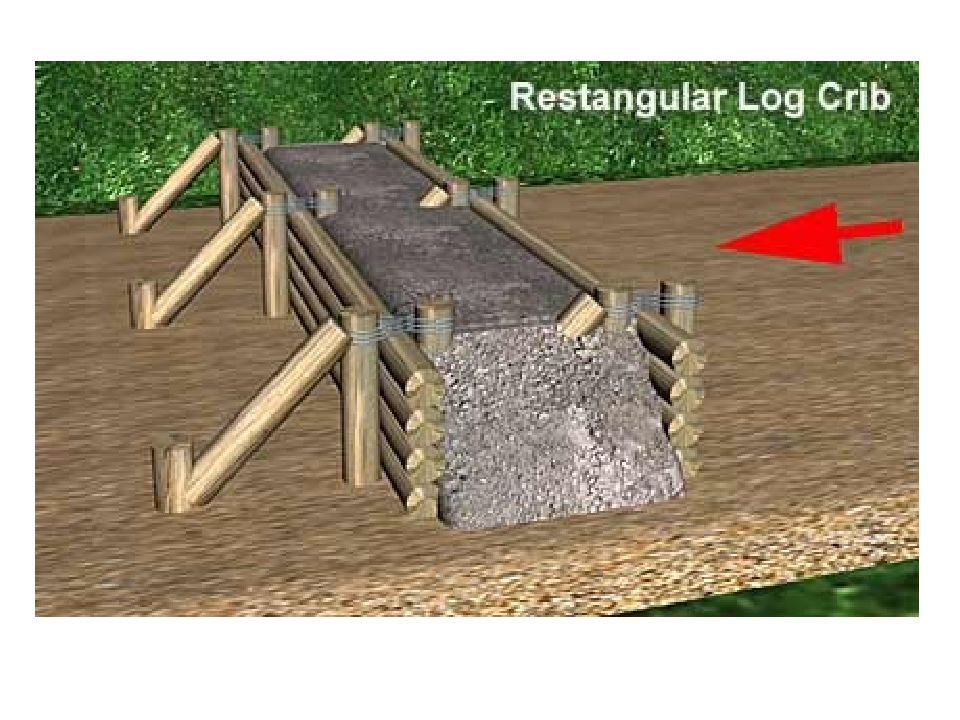

Стационарная баррикада на лесной дороге 1 - деревянная баррикада; 2 - проволочные стяжки; 3 - забутовка булыжником деревоземляной баррикады 2

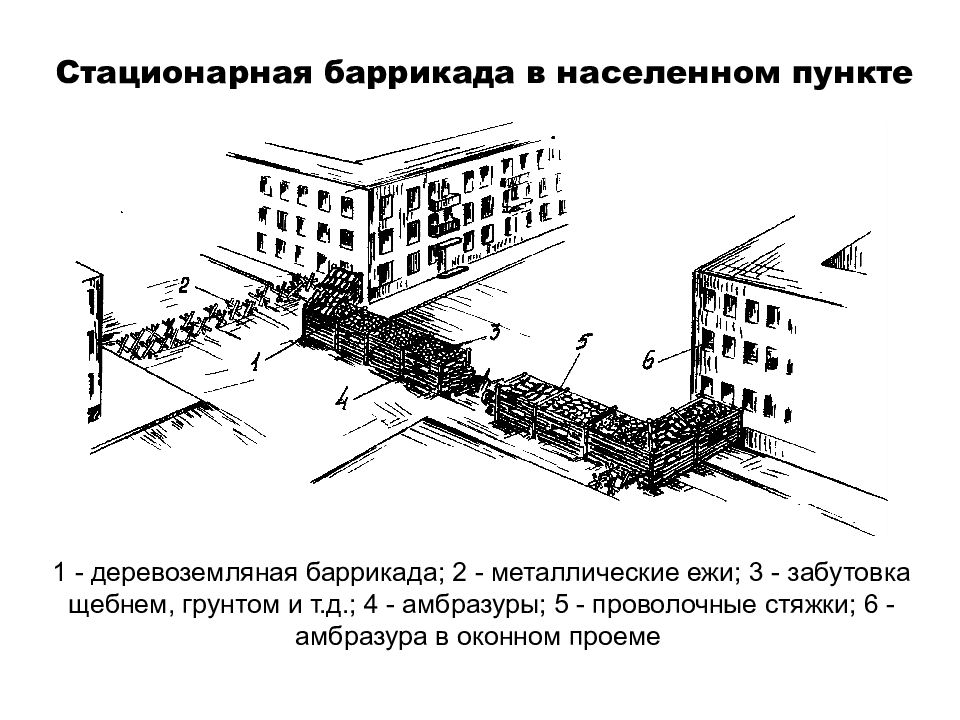

Стационарная баррикада в населенном пункте 1 - деревоземляная баррикада; 2 - металлические ежи; 3 - забутовка щебнем, грунтом и т.д.; 4 - амбразуры; 5 - проволочные стяжки; 6 - амбразура в оконном проеме

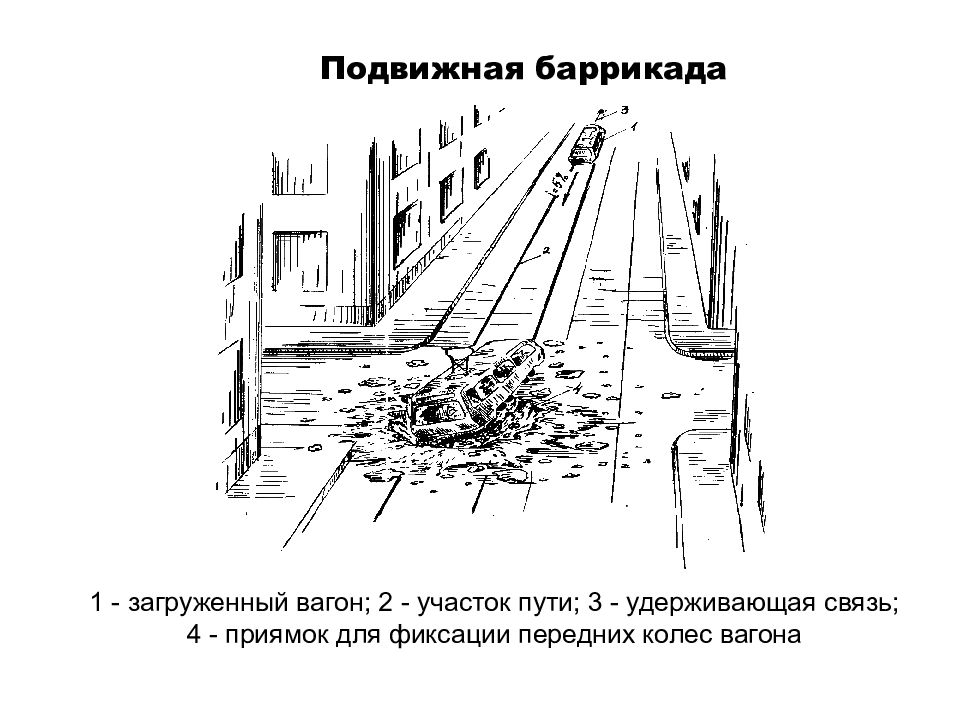

Подвижная баррикада 1 - загруженный вагон; 2 - участок пути; 3 - удерживающая связь; 4 - приямок для фиксации передних колес вагона

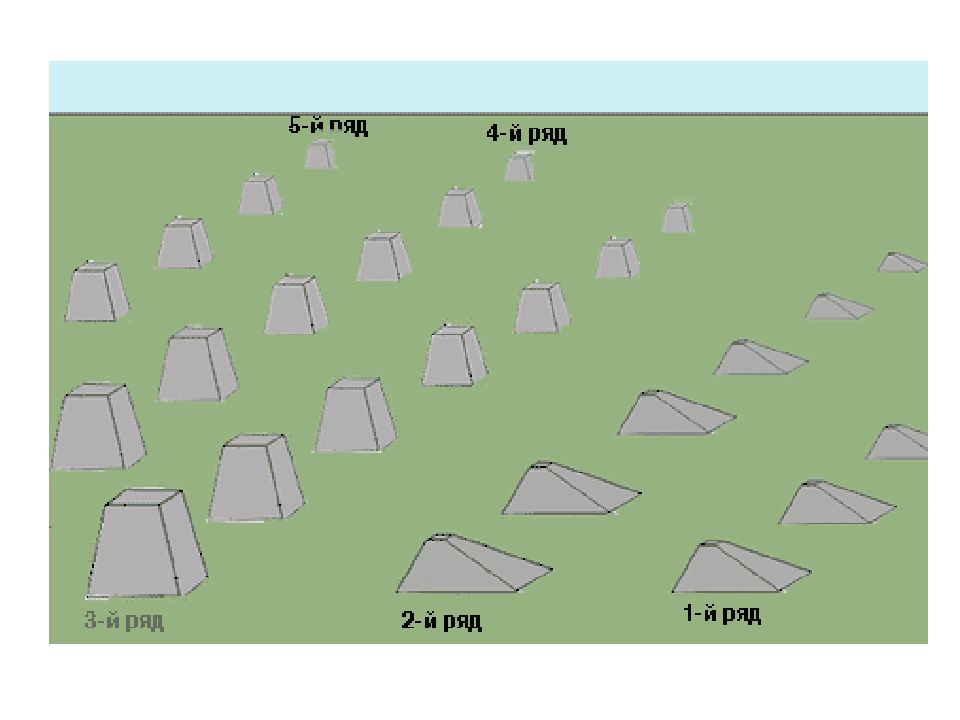

Надолбы

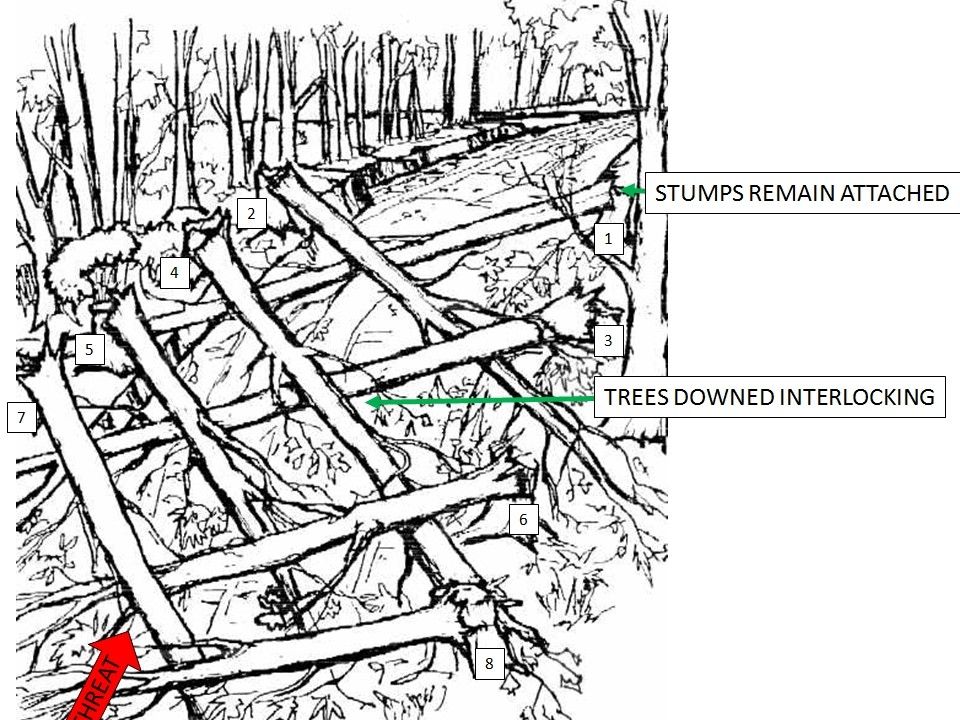

Лесной завал

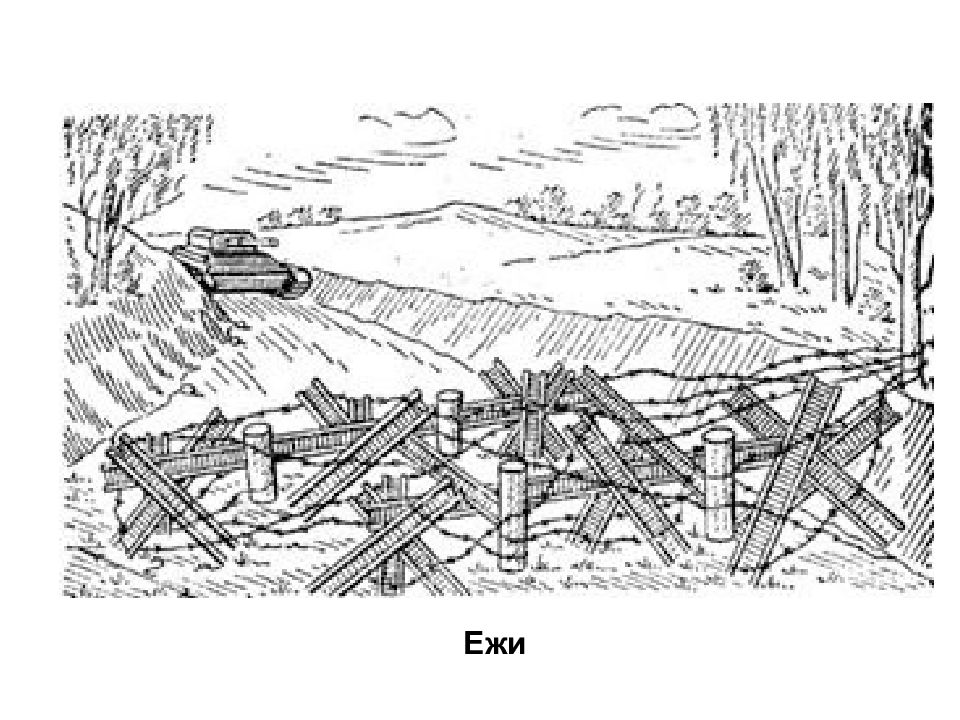

Ежи

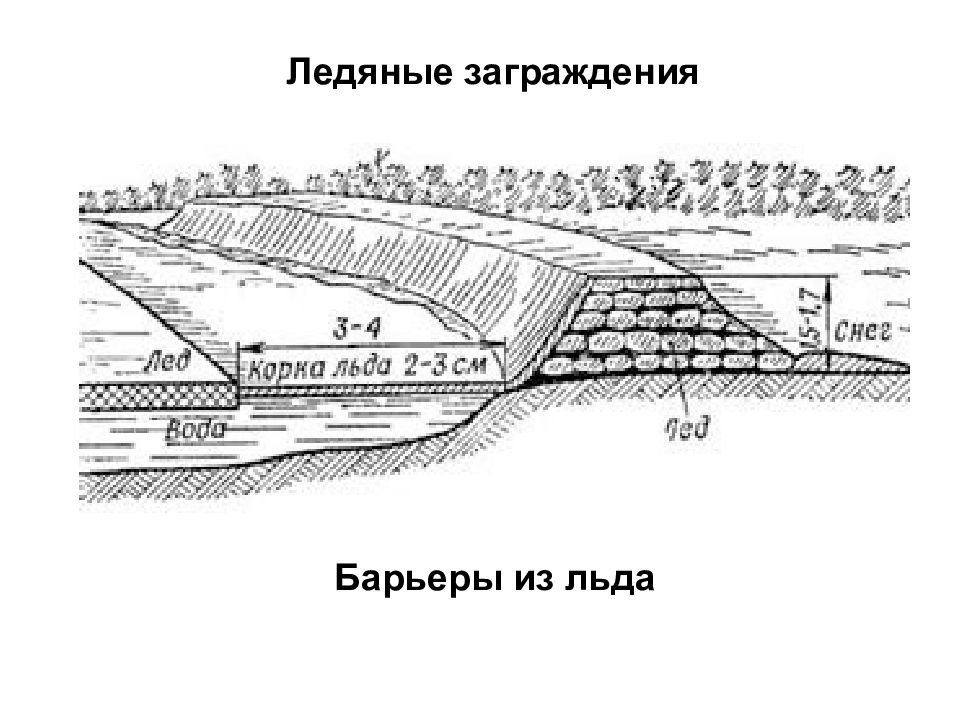

Барьеры из льда Ледяные заграждения
Переносные проволочные заграждения Ёж Рогатка
Проволочная спираль

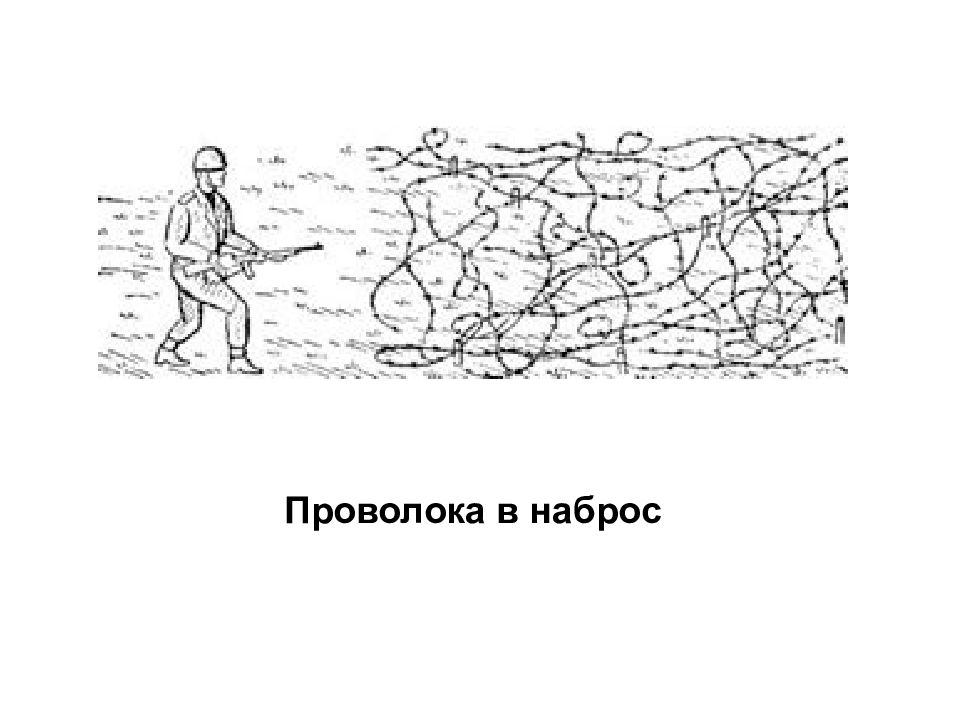

Проволока в наброс

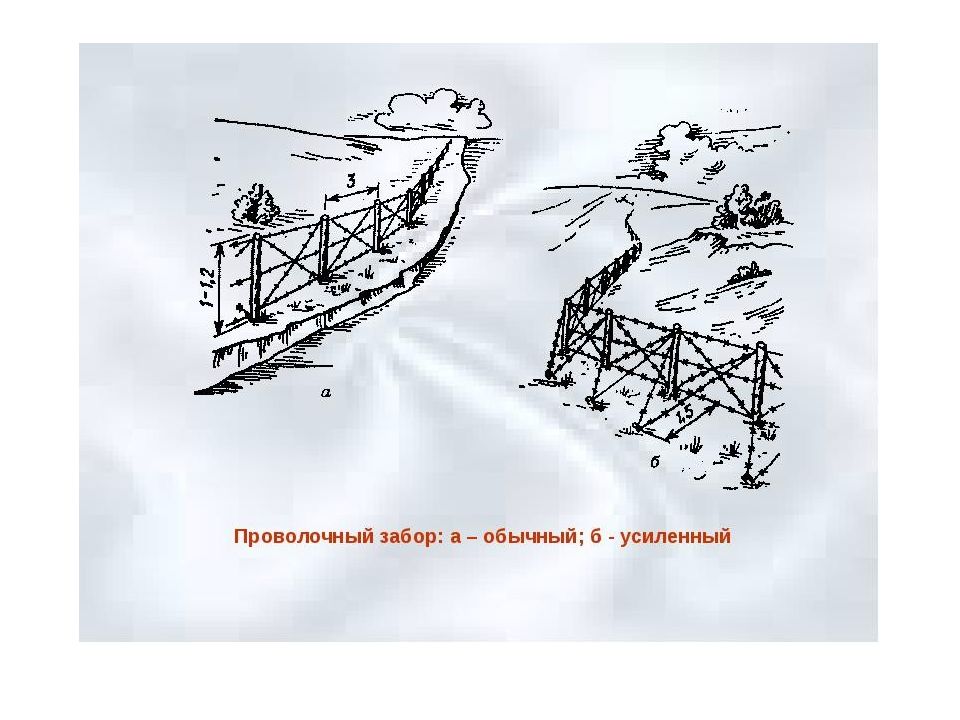

Постоянные проволочные заграждения Проволочная сеть на высоких кольях в три ряда Проволочная сеть на низких кольях («спотыкач»)
Малозаметное препятствие МЗП

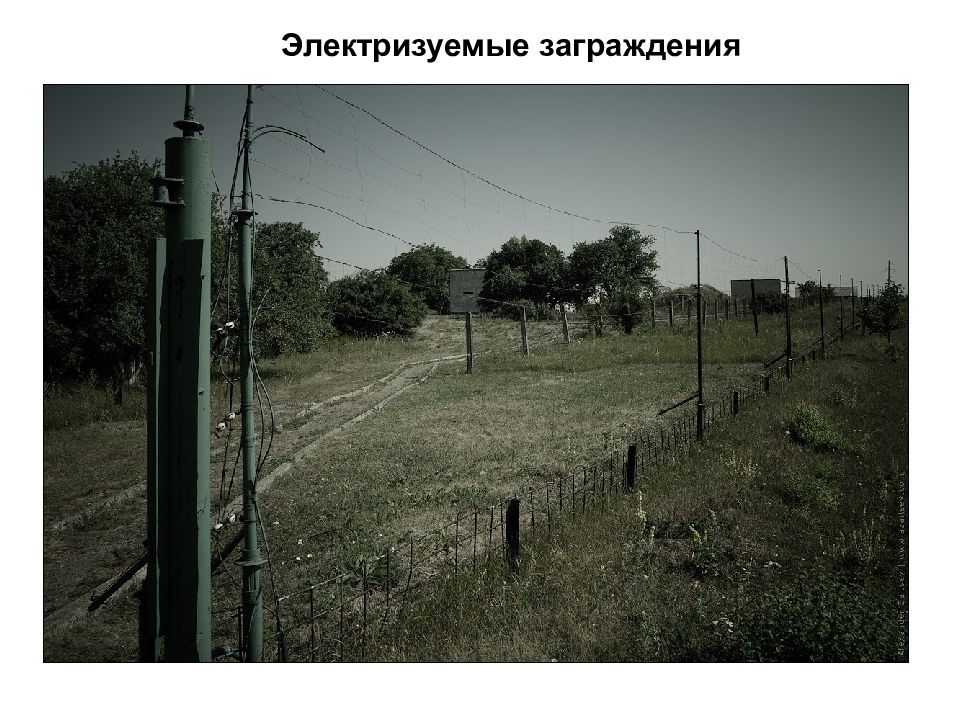

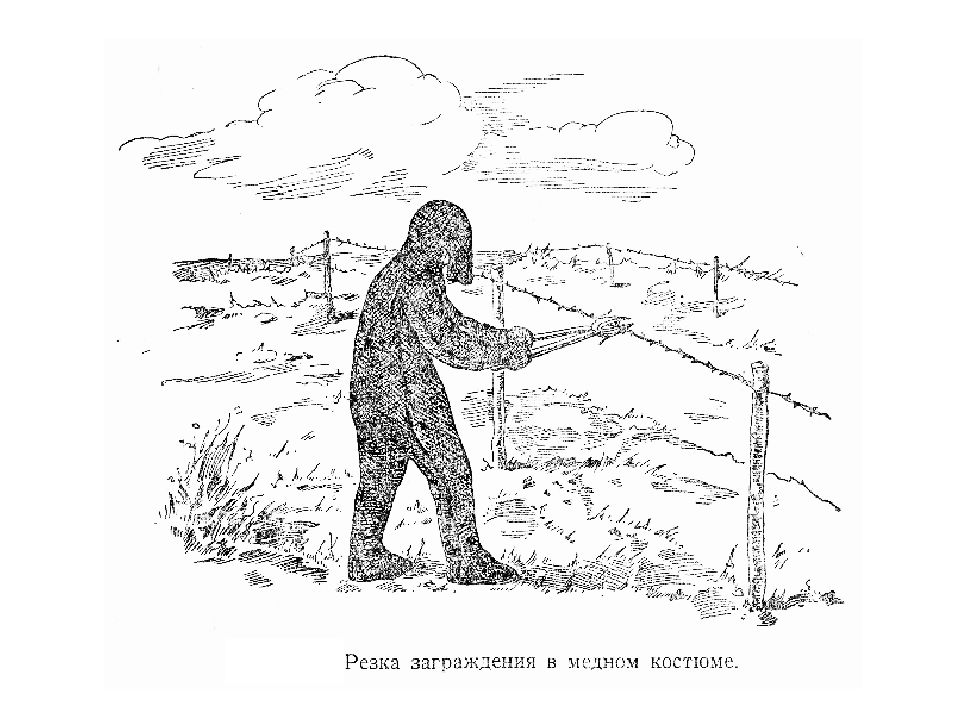

Электризуемые заграждения

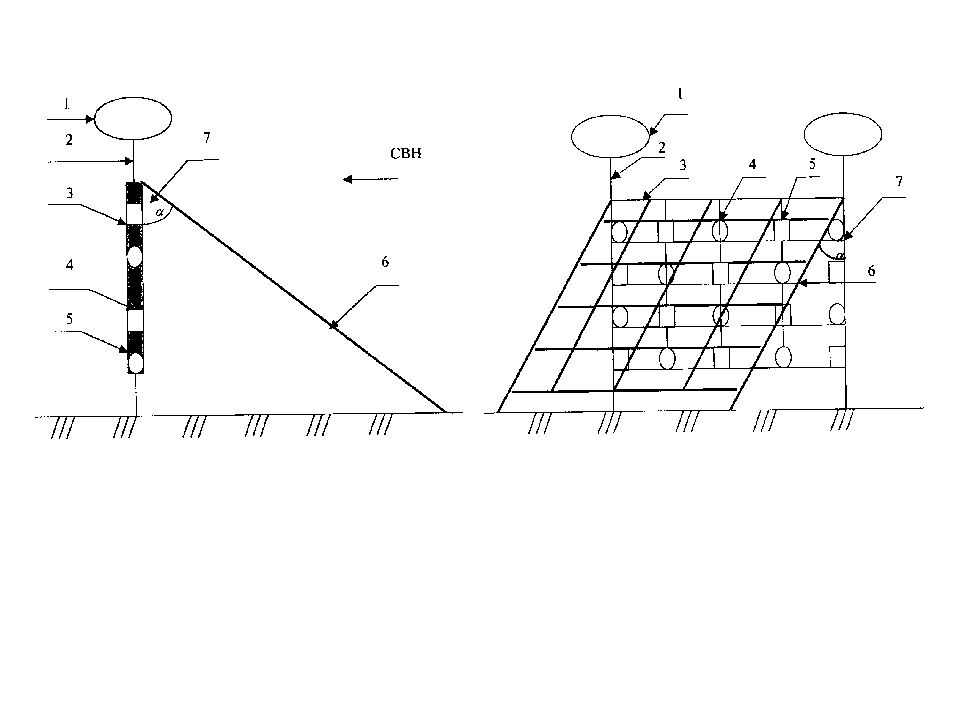

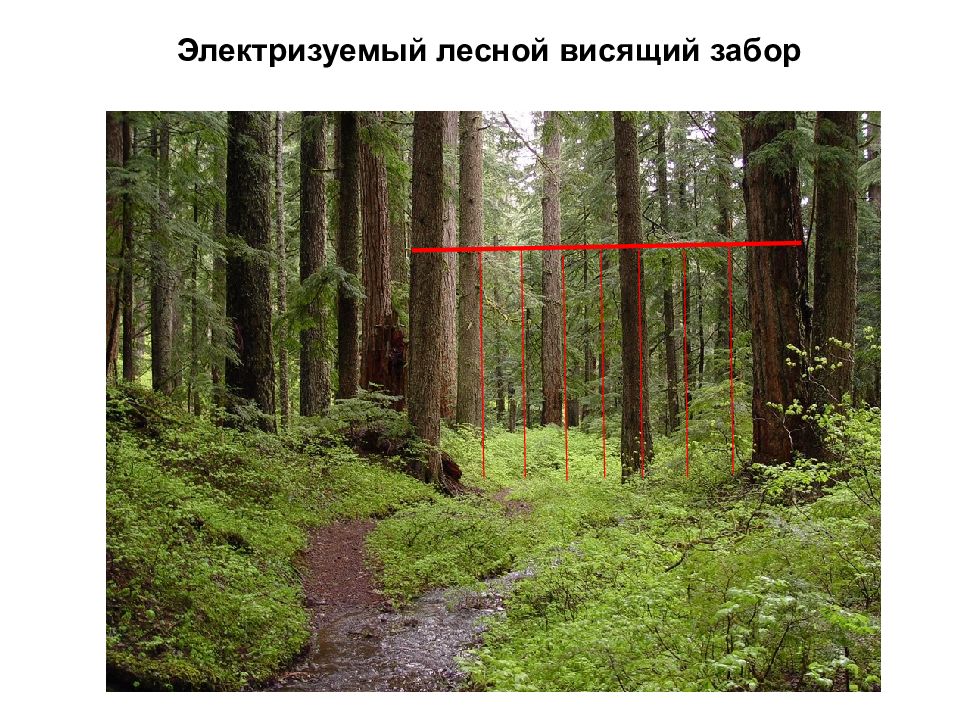

Электризуемый лесной висящий забор

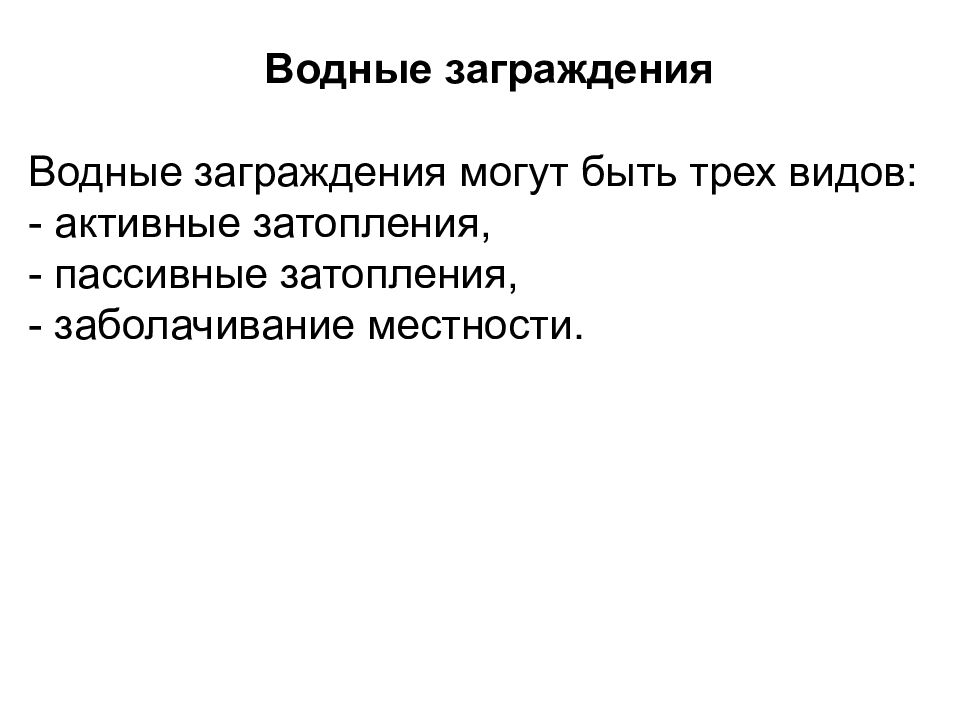

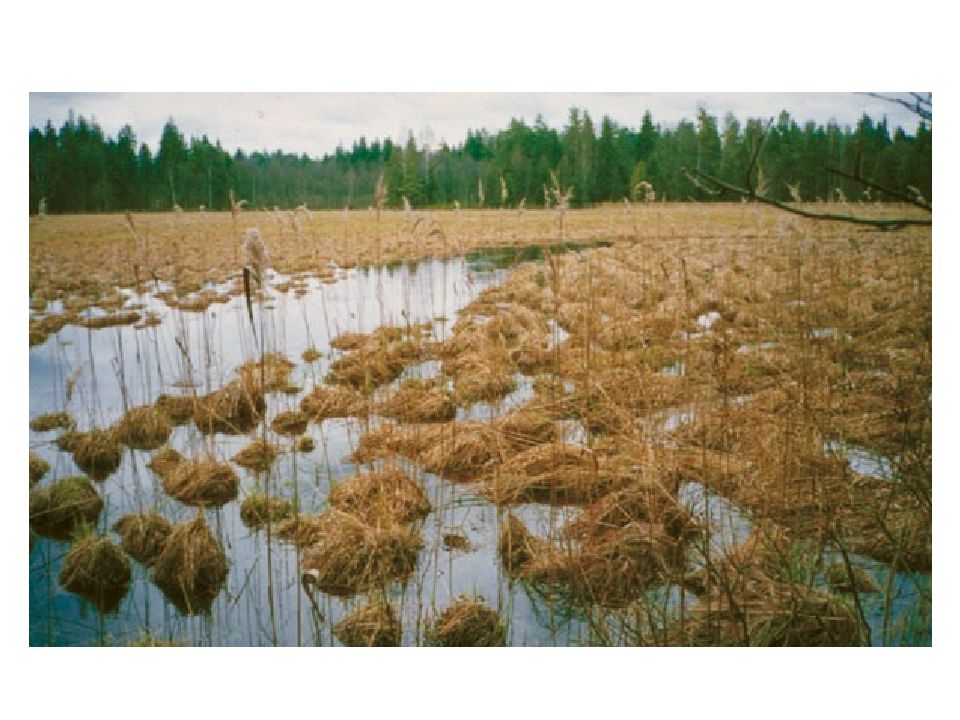

Водные заграждения Водные заграждения могут быть трех видов: - активные затопления, - пассивные затопления, - заболачивание местности.

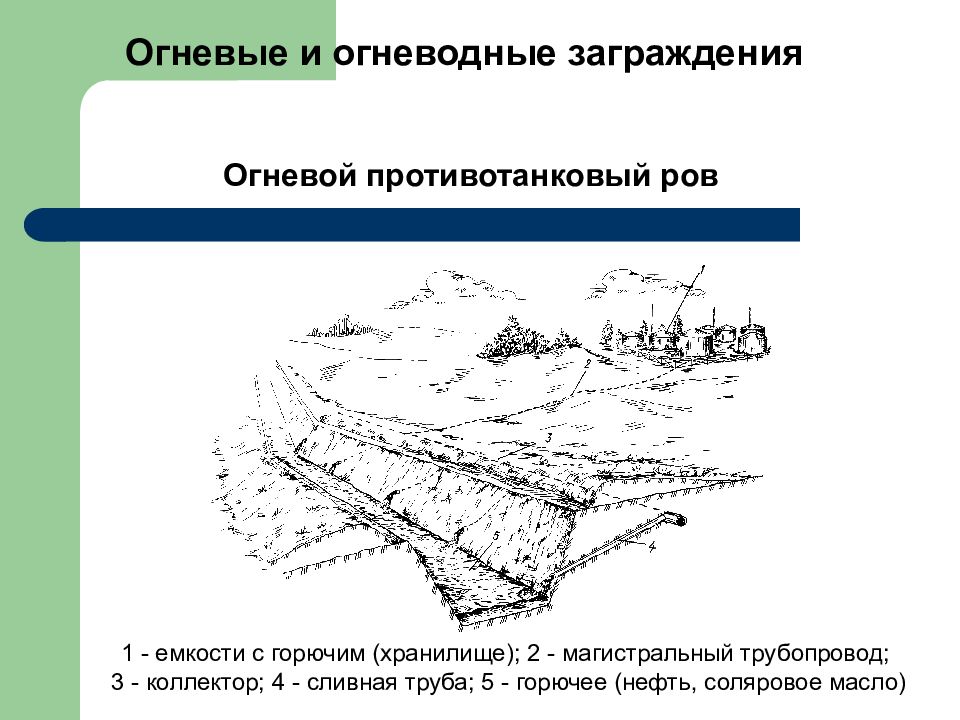

Огневые и огневодные заграждения Огневой противотанковый ров 1 - емкости с горючим (хранилище); 2 - магистральный трубопровод; 3 - коллектор; 4 - сливная труба; 5 - горючее (нефть, соляровое масло)

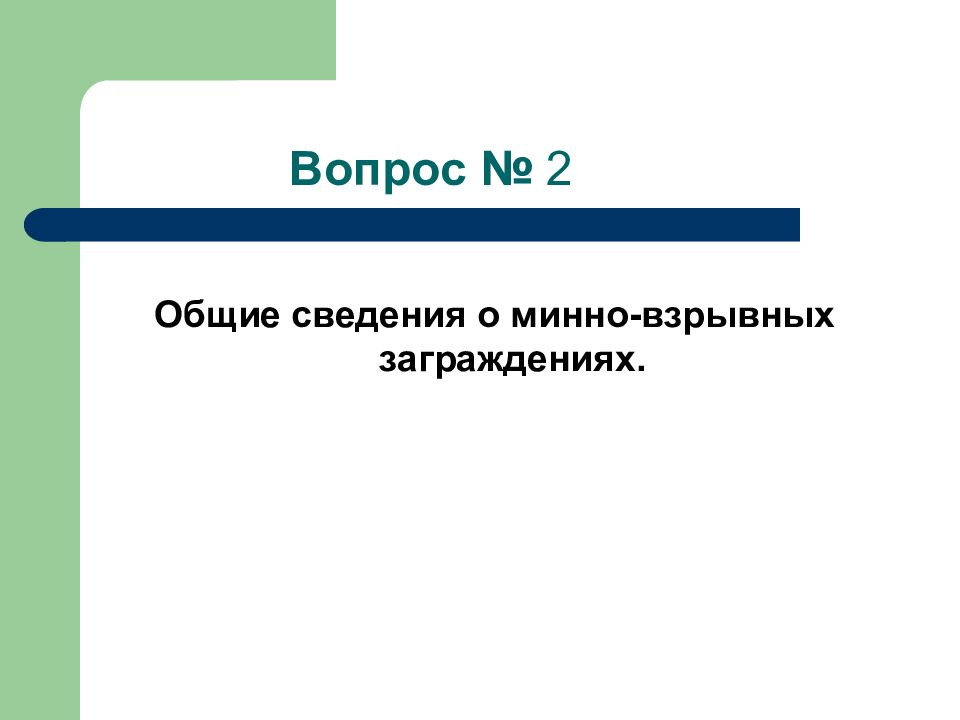

Общие сведения о минно-взрывных заграждениях.
Инженерные заграждения устраивают в первой и во второй степенях готовности. Первая степень – заграждения приведены в полную боевую готовность: мины окончательно снаряжены и установлены, а управляемые мины и минные поля приведены в боевое состояние, ограждения минных полей отсутствуют; невзрывные заграждения полностью подготовлены, проходы и переходы через них закрыты, разрушены или заминированы. Вторая степень – заграждения подготовлены к быстрому переводу их в первую степень: мины окончательно снаряжены и установлены, но минные поля ограждены; управляемые мины и минные поля находятся в безопасном состоянии; невзрывные заграждения подготовлены полностью, но проходы и переходы через них не закрыты, не разрушены и не заминированы или заминированы управляемыми минами, содержащимися в безопасном состоянии.

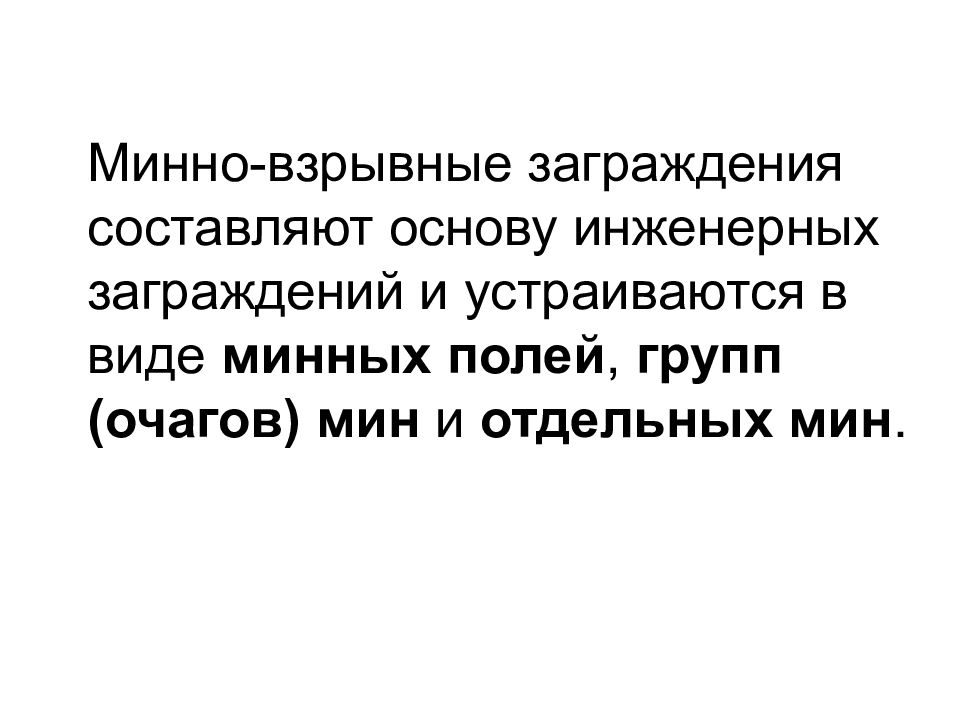

Минно-взрывные заграждения составляют основу инженерных заграждений и устраиваются в виде минных полей, групп (очагов) мин и отдельных мин.
Минные поля бывают противотанковые, противопехотные и смешанные. Их устанавливают перед позициями войск, на флангах и в промежутках, на выявившихся направлениях наступления противника, а также для прикрытия районов расположения войск и объектов.

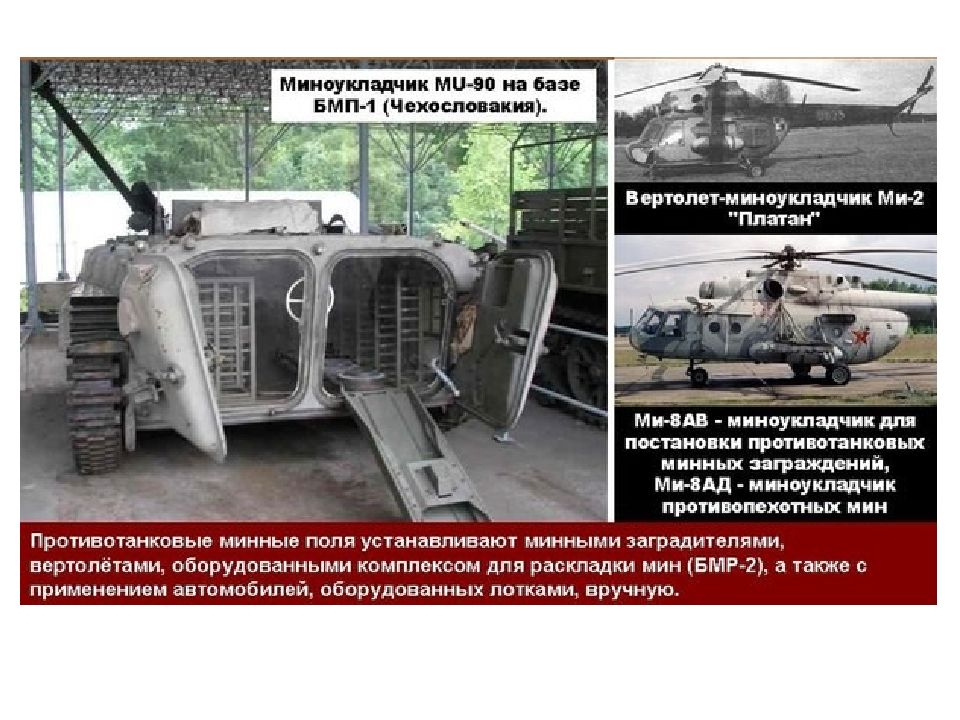

Установка противотанкового минного поля

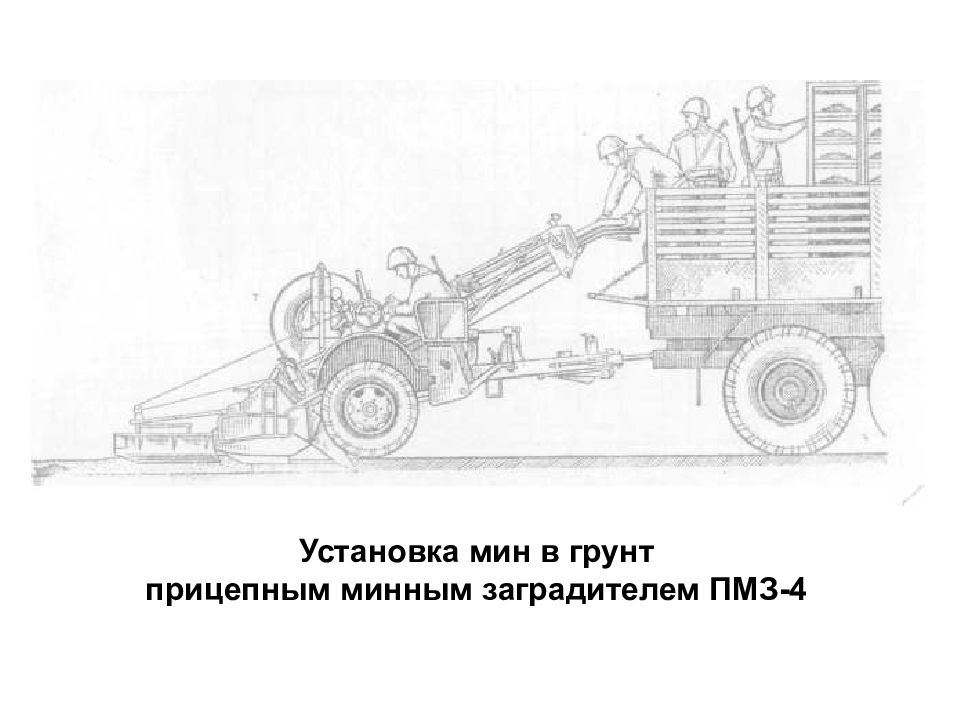

Установка мин в грунт прицепным минным заградителем ПМЗ-4

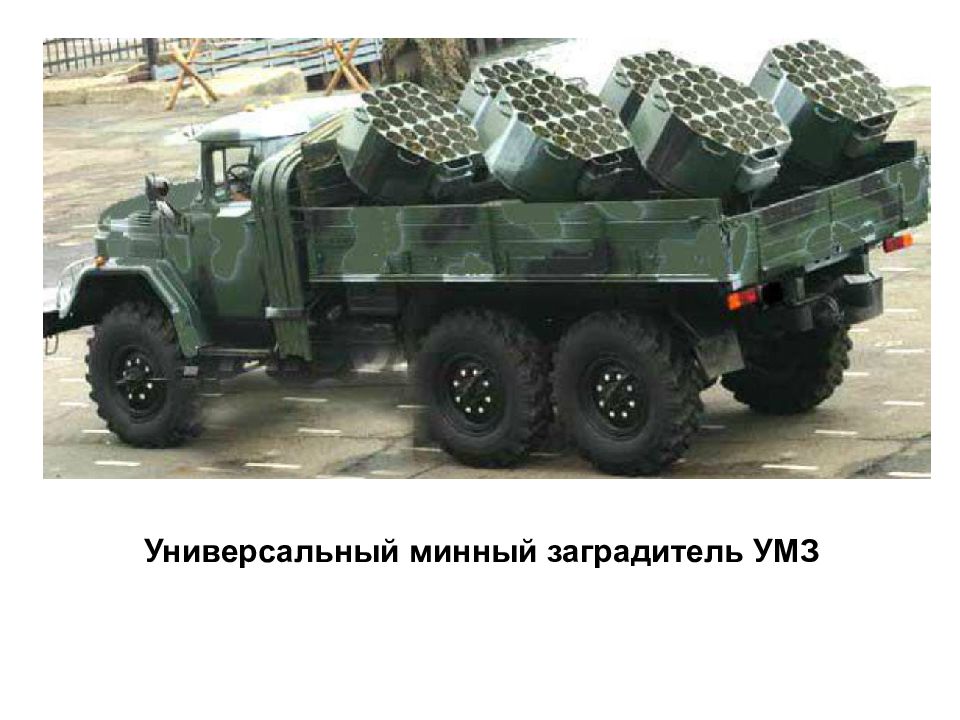

Универсальный минный заградитель УМЗ

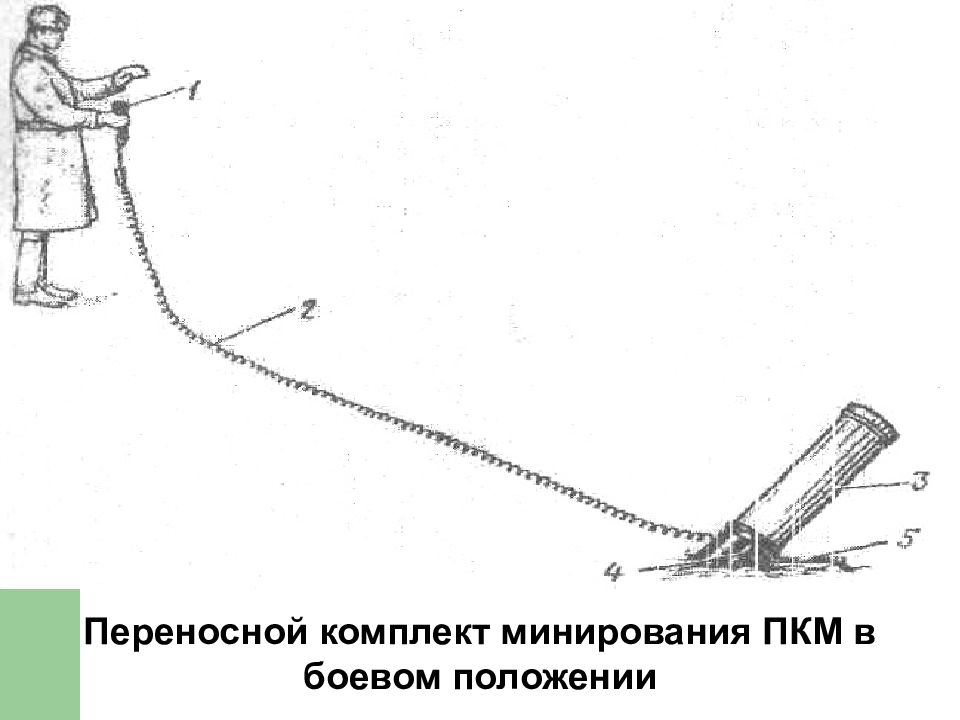

Переносной комплект минирования ПКМ в боевом положении

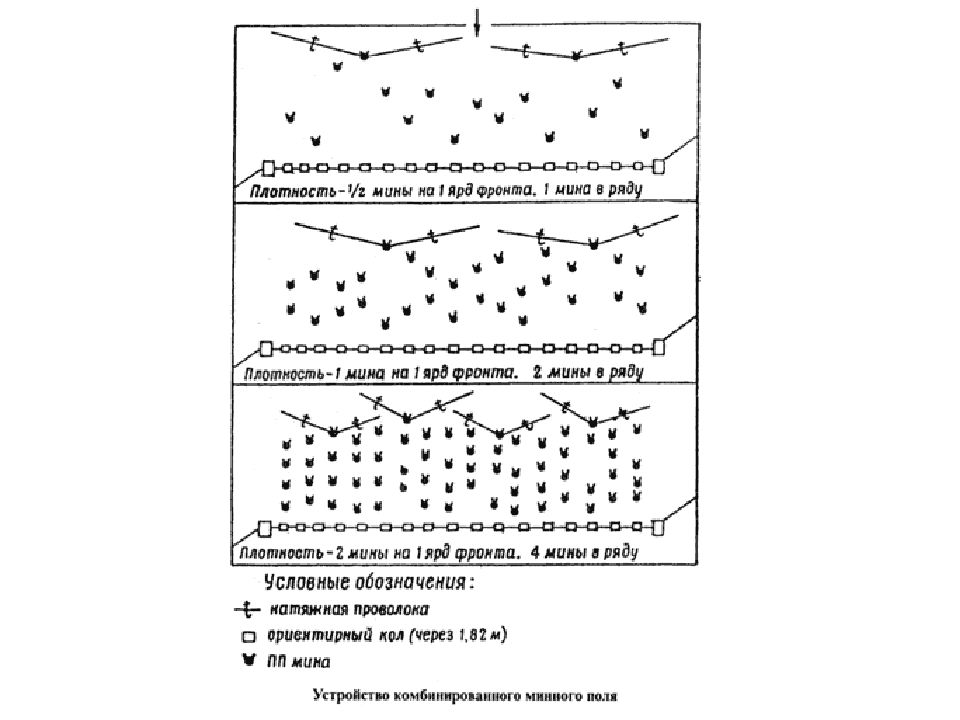

Схема противопехотного минного поля
Схема установки мины ПОМЗ-2М с одной ветвью проволочной растяжки
Схема установки мины ПОМЗ-2М с двумя ветвями проволочной растяжки: 1 – мина; 2 – колышек; 3 – растяжка
Способ установки мины ОЗМ-72
Минное поле из комплекта ВКПМ-1
Минное поле из комплекта ВКПМ-2

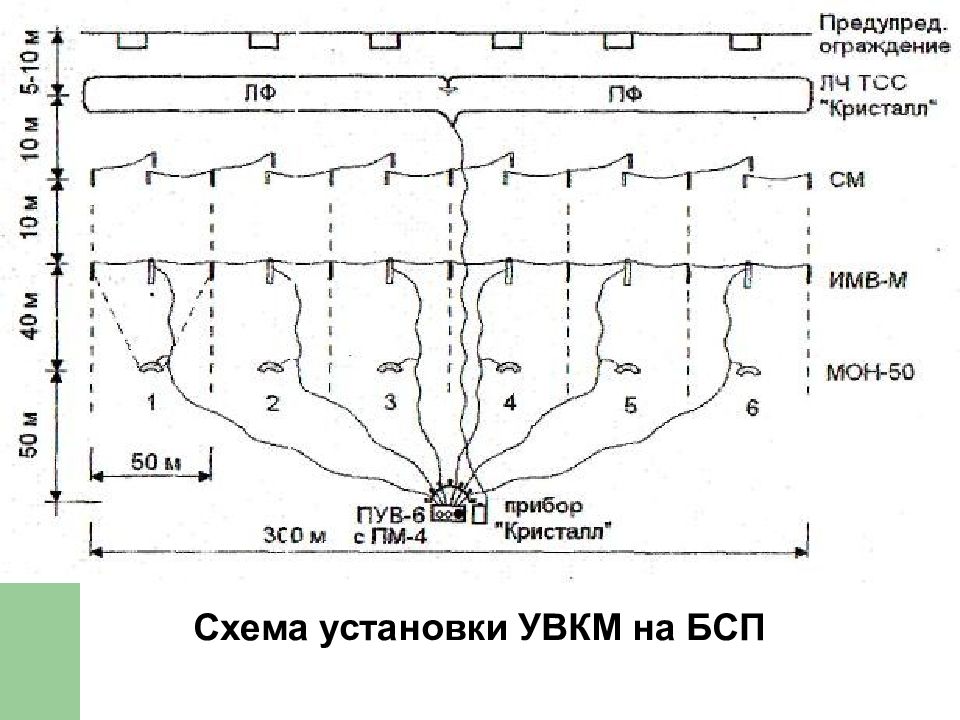

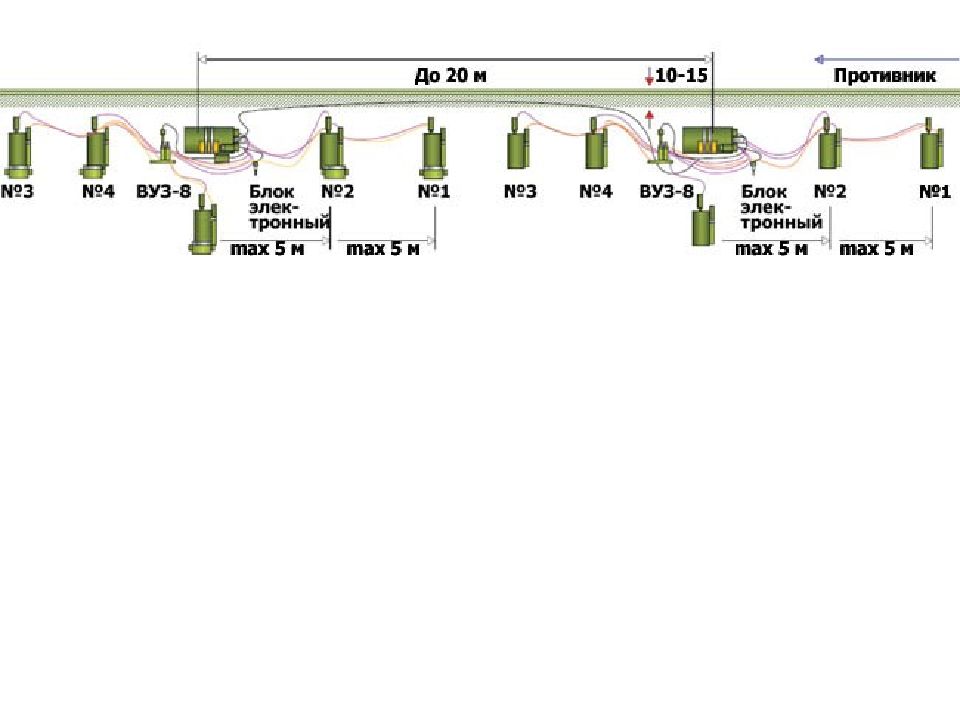

Схема установки УВКМ на БСП

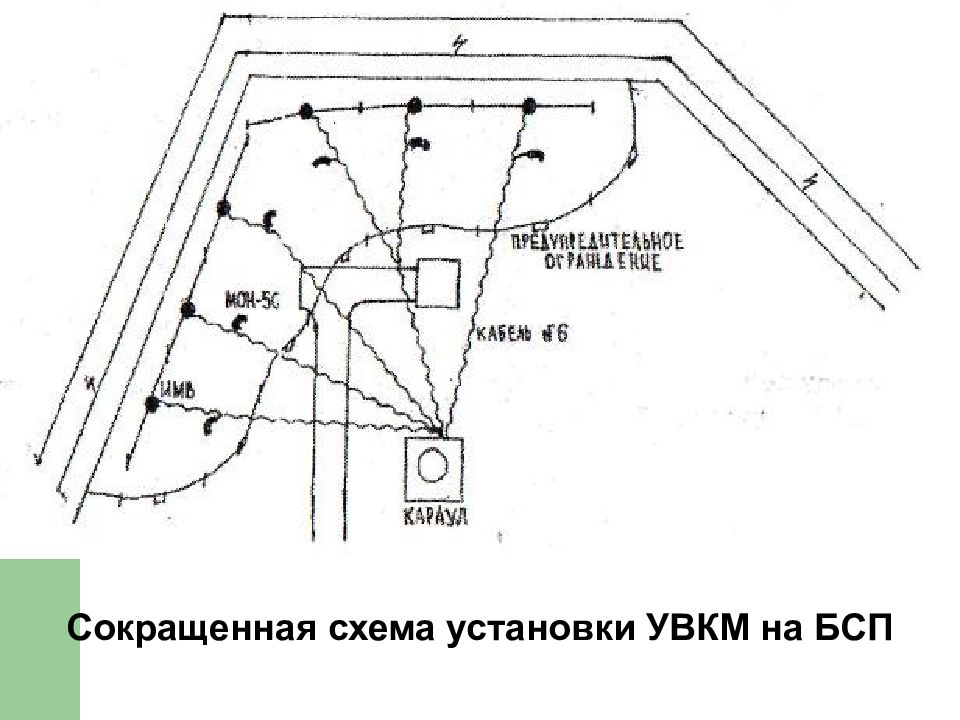

Сокращенная схема установки УВКМ на БСП
Демаскирующие признаки мин и минных полей. Характерными демаскирующими признаками являются: • не убранный после установки мин грунт; • забытая (разбросанная) укупорка от мин и взрывателей, бумажные этикетки; • указки и ограждения; • наличие на местности бугорков, выступающих штырей, установочных и оттяжных кольев, шнуров, проволок; • отличие маскирующего слоя над минами от фона окружающей местности; • борозды (шурфы) и след гусениц (колес) при установке минных полей минными заградителями. Минные поля, установленные системами дистанционного минирования, имеют следующие демаскирующие признаки: • разбросанные на местности мины контейнеры (кассеты); • стабилизирующие устройства; • парашюты; • проволочные растяжки и т.п.
