Раздел 2.1.4. Инженерная подготовка. Тема № 3: « Устройство, разведка и преодоление инженерных заграждений ». Занятие № 1 : « Минно-взрывные и невзрывные инженерные заграждения, средства разведки и разминирования».
Учебные вопросы: 1. Установка и способы преодоления невзрывных противопехотных инженерных заграждений. 2. Противотанковые и противопехотные мины, способы их установки. 3. Средства инженерной разведки и разминирования. Способы проделывания проходов в минных полях.
Рекомендованная литература : а) основная: 1. Рыжков О.Н. Тактическая подготовка. ч.1. Учебное пособие. - М.: ВГУЮ, 2017.-270 с. Рыжков О.Н. Основы тактики в рисунках и схемах. Электронное учебное пособие. – М: ВГУЮ, 2018.-269 с. Батюшкин С.А. Общая тактика, батальон, рота. Учебник.-М:. «Издательство « КноРус », 2017.-416 с. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка.- М.: Воениздат, 1982. – 354с. Веремеев Ю.Г., Илиев Н. Инженерные боеприпасы. Руководство по материальной части и применению. Книга восьмая.- М.: Воениздат, 1986. – 294 с. Учебник сержанта мотострелковых войск. – М.: Воениздат, 2003. –443с. а) дополнительная: Боевой устав Сухопутных войск, ч. 3 (взвод, отделение, танк). Воениздат. М.: 2013.- 293 с. Военный энциклопедический словарь. Пред. Гл. ред. комиссии А.Э. Сердюков.-М.: Воениздат, 2007.-832 с.: ил.
Первый учебный вопрос: «Установка и способы преодоления невзрывных противопехотных инженерных заграждений».

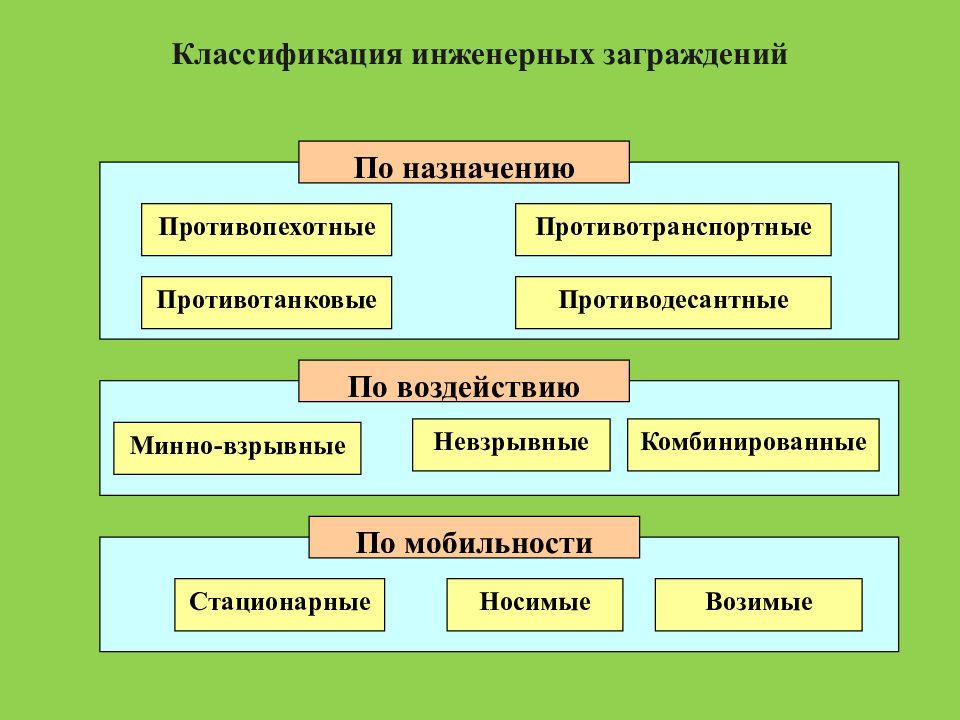

По назначению Противопехотные Противодесантные Противотранспортные Противотанковые Минно-взрывные Комбинированные Невзрывные По воздействию Стационарные Возимые Носимые По мобильности Классификация инженерных заграждений
Рис. 1. Малозаметные проволочные сети (МЗП).
Рис. 2. Быстроустанавливаемое заграждение из гирлянд гладкой (колючей ) проволоки.

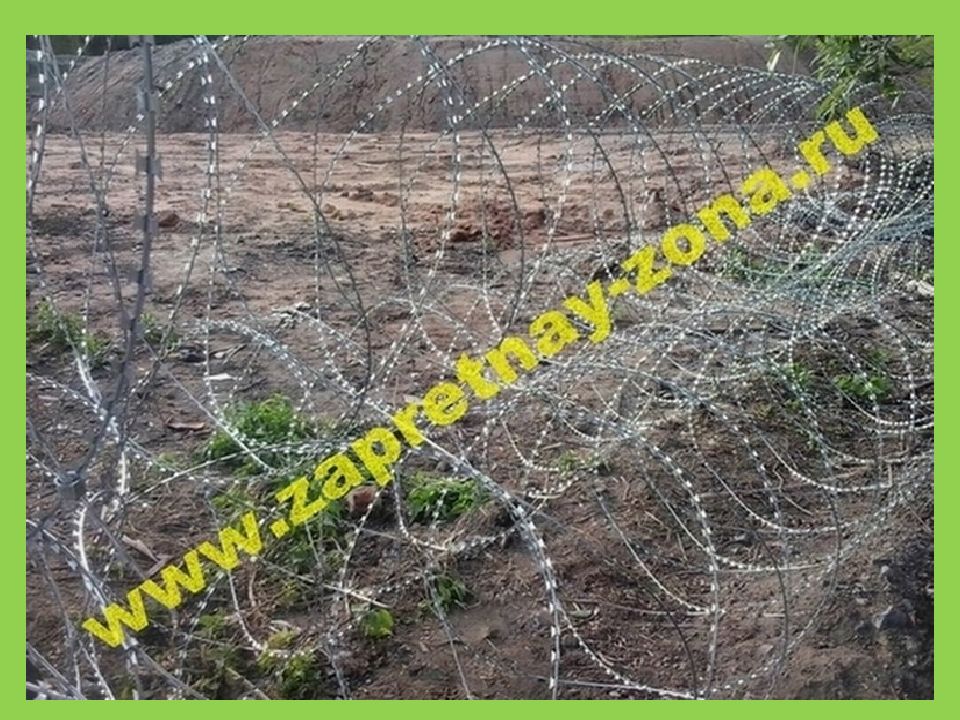

Рис. 3. Проволочные спирали.

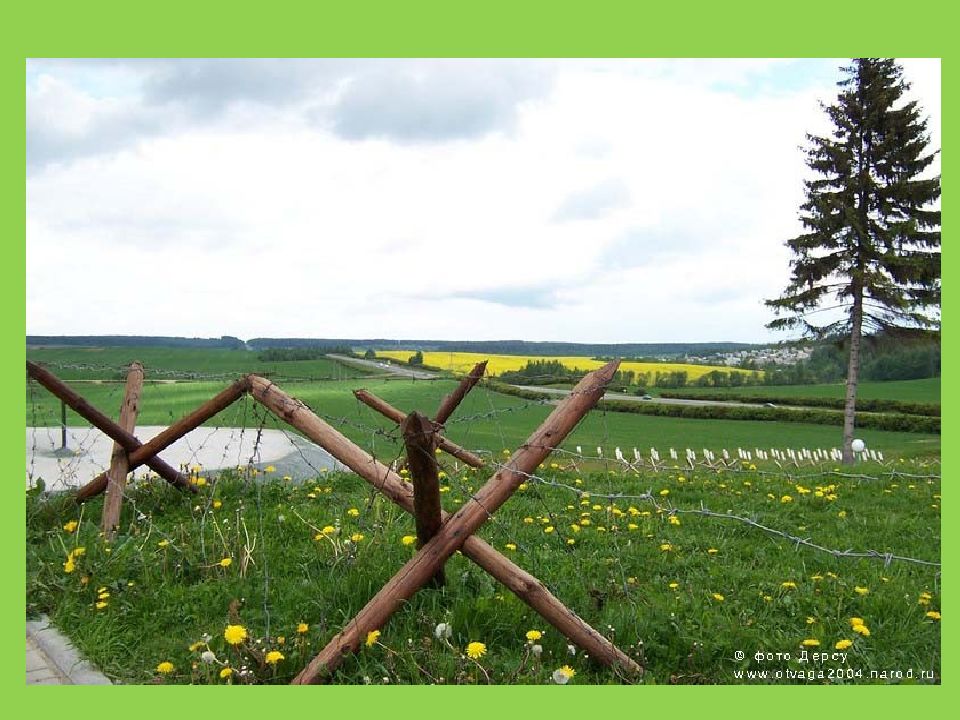

Рис. 4. Проволочные рогатки.
Рис. 5. Проволочные ежи.

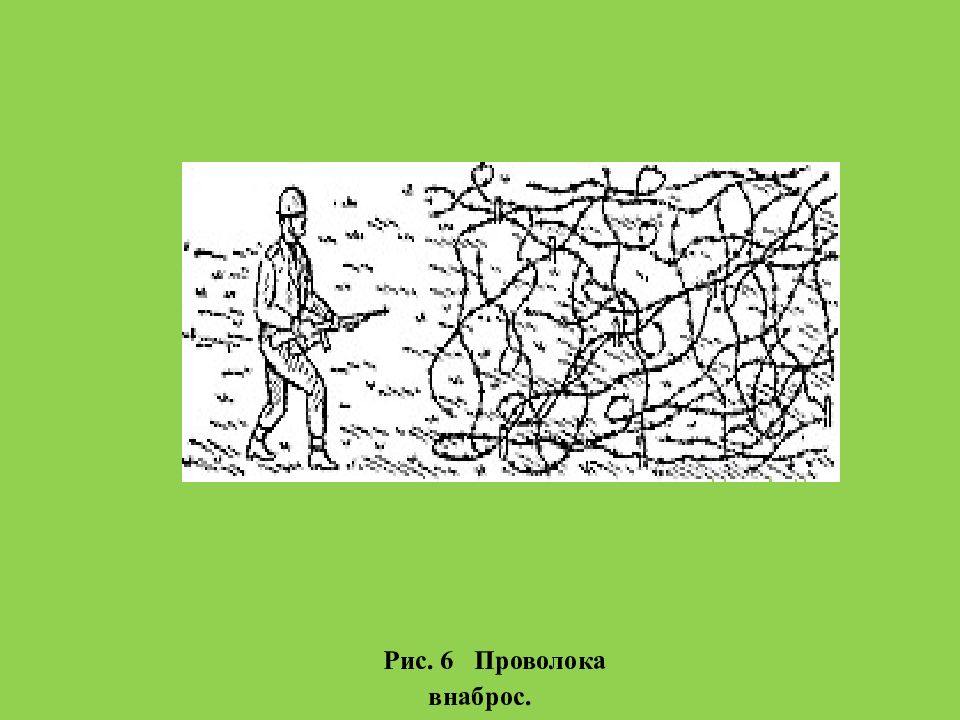

Рис. 6 Проволока внаброс.

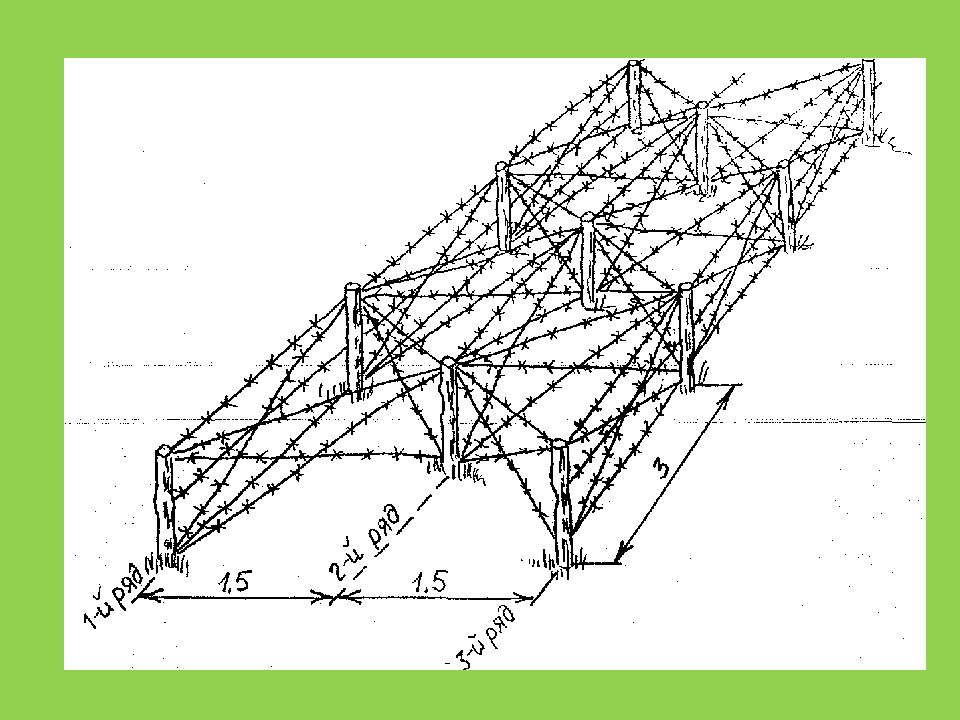

Рис. 7. Проволочные сети на высоких кольях.

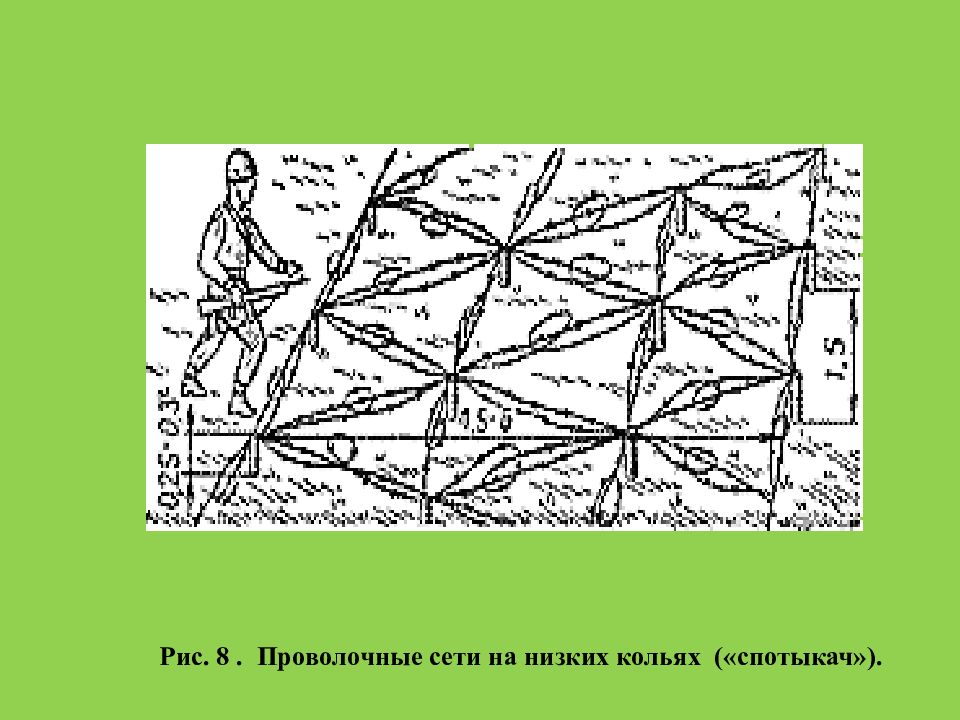

Рис. 8 . Проволочные сети на низких кольях («спотыкач»).

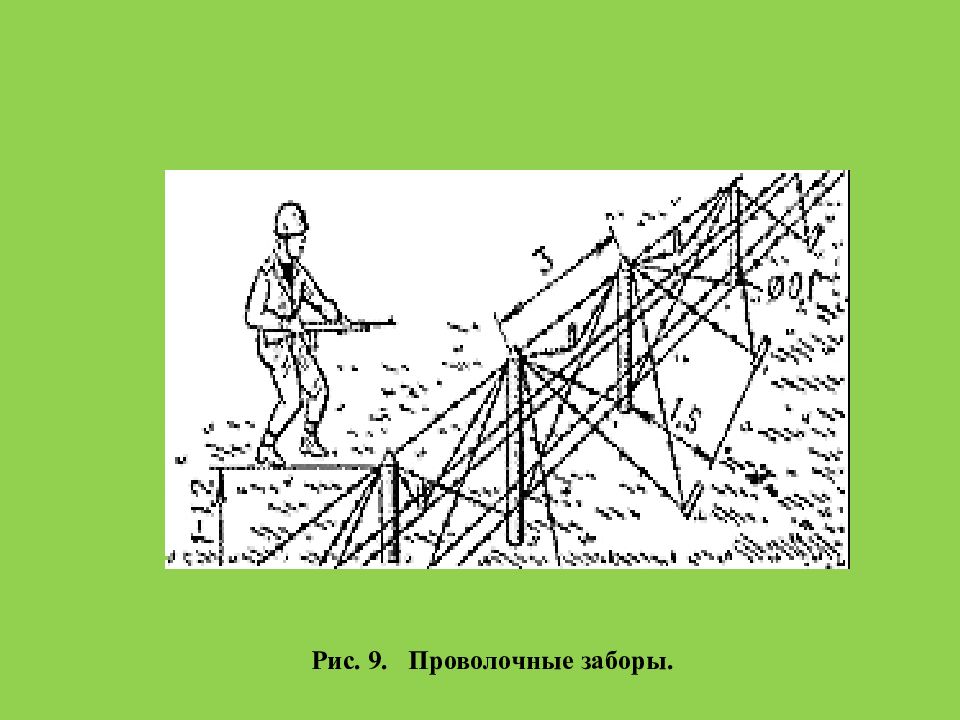

Рис. 9. Проволочные заборы.

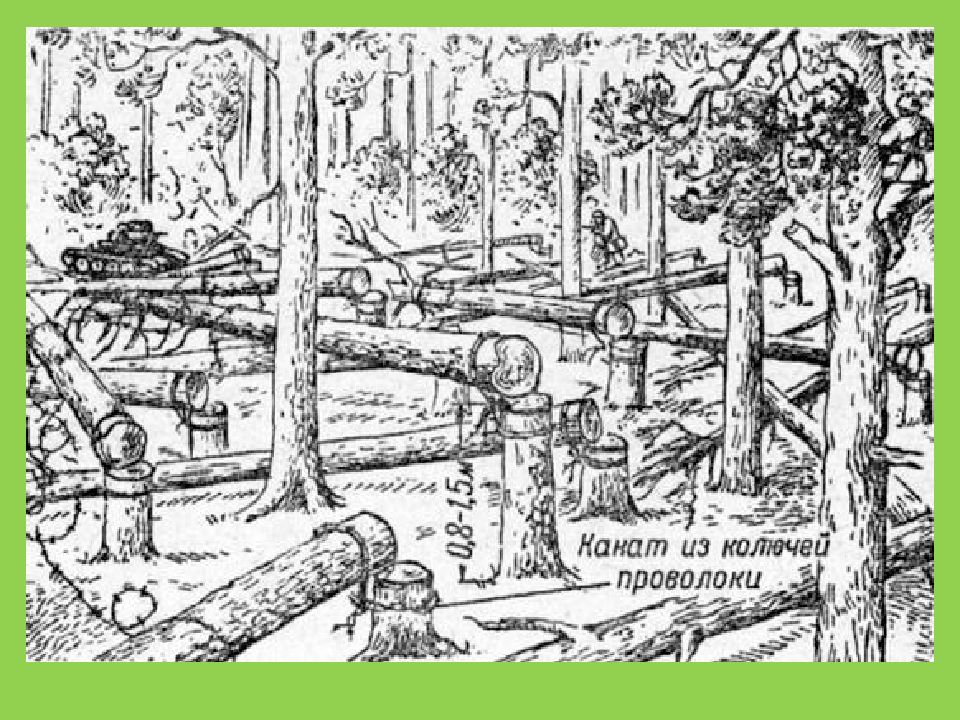

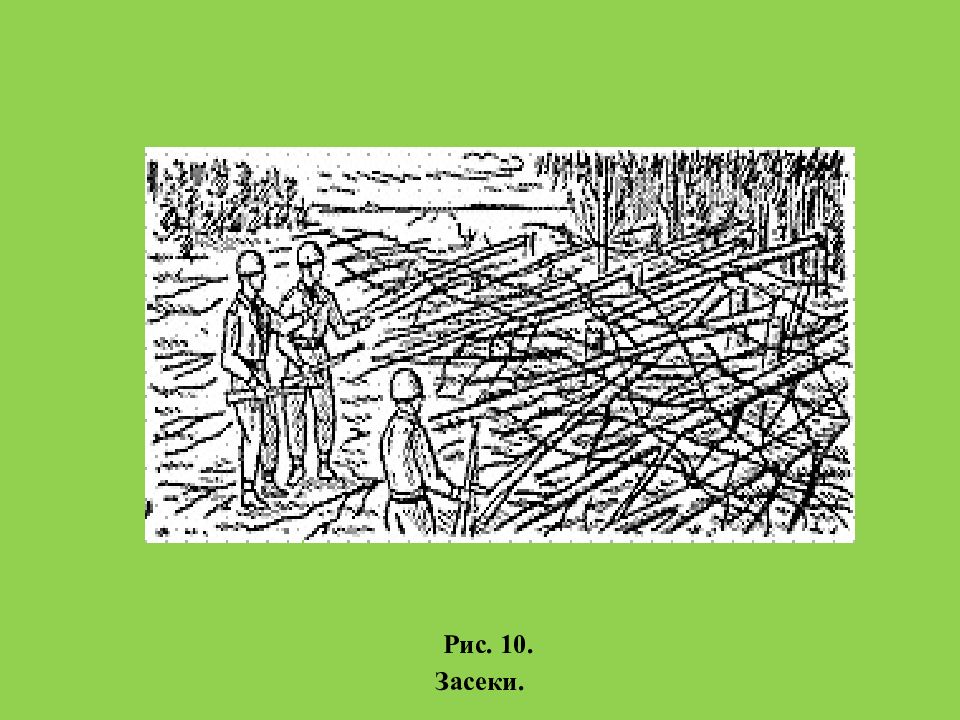

Рис. 10. Засеки.
Второй учебный вопрос: «Противотанковые и противопехотные мины, способы их установки».
Рис. 11. Противотанковая мина ТМ-62М: 1 – корпус, 2 – пробка; 3 – прокладка, 4 заряд; 5 – дно; 6 – дополнительный детонатор; 7 – проушина для крепления ручки.
Рис.12. Взрыватель МВЧ-62: а – разрез взрывателя в боевом положении; б – ключ для перевода взрывателя в транспортное положение; 1 – коническое основание; 2 – щиток; 3 – место для установки предохранительной чеки; 4 – кнопка; 5 – исполнительный диск; 6 – резьба; 7 – корпус; 8 – заглушка; 9 –ударный механизм с капсюлем-детонатором M1; 10 – детонатор; 11 – срезная чека.
Рис. 13. Установка мины ТМ-62М со взрывателями МВЧ-62: 1 – обсыпка грунтом; 2 – мина; 3 – маскирующий дерн.

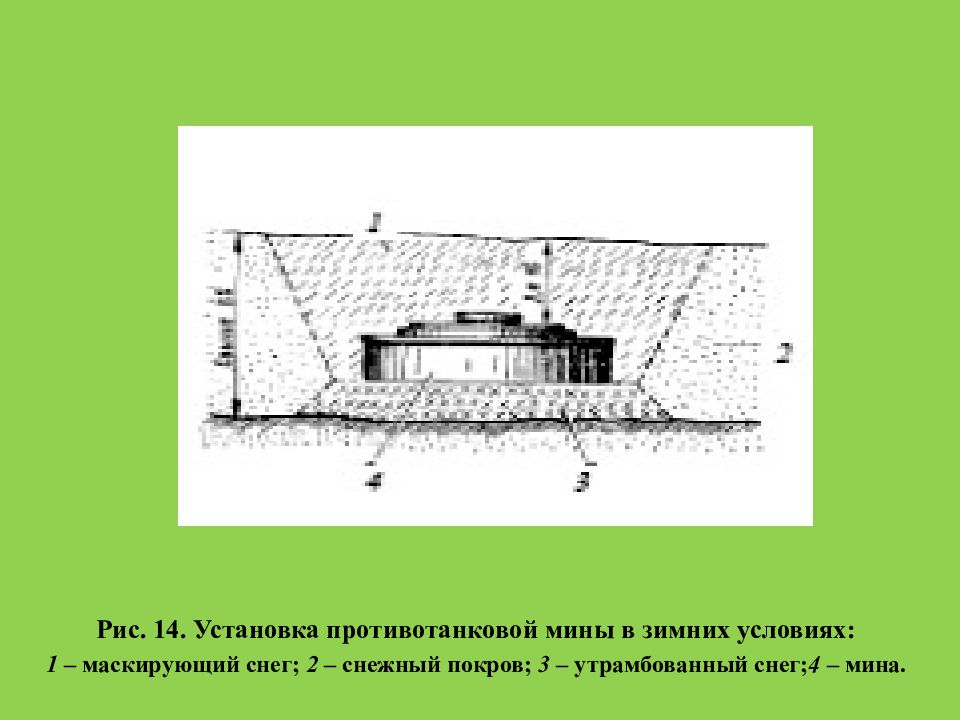

Рис. 14. Установка противотанковой мины в зимних условиях: 1 – маскирующий снег; 2 – снежный покров; 3 – утрамбованный снег; 4 – мина.
Рис. 15. Мина-ловушка МС-3: а – общий вид; б – разрез; 1 – щиток; 2 – крышка; 3 – заряд ВВ; 4 – разрезное кольцо; 5 – головка штока; 6 – шток; 7 – металлическая лента; 8 – колпачок; 9 – металлоэлемент для летней установки; 10 – металлоэлемент для зимней установки; 11 – резак; 12 – предохранительная чека; 13 – кольцо; 14 – прокладка; 15 – втулка; 16 – корпус; 17 – боевая пружина; 18 – ударник; 19 – пружина штока; 20 – боевой выступ; 21 – капсюль-детонатор; 22 – гильза; 23 – детонатор– тетриловая шашка; 24 – пробка.

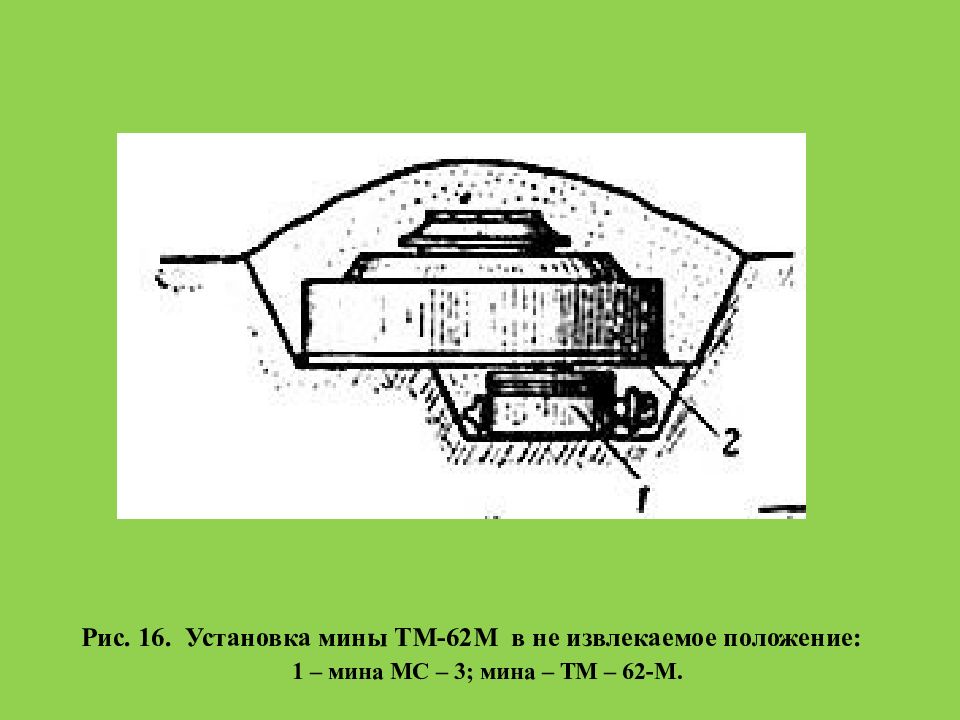

Рис. 16. Установка мины ТМ-62М в не извлекаемое положение: 1 – мина МС – 3; мина – ТМ – 62-М.

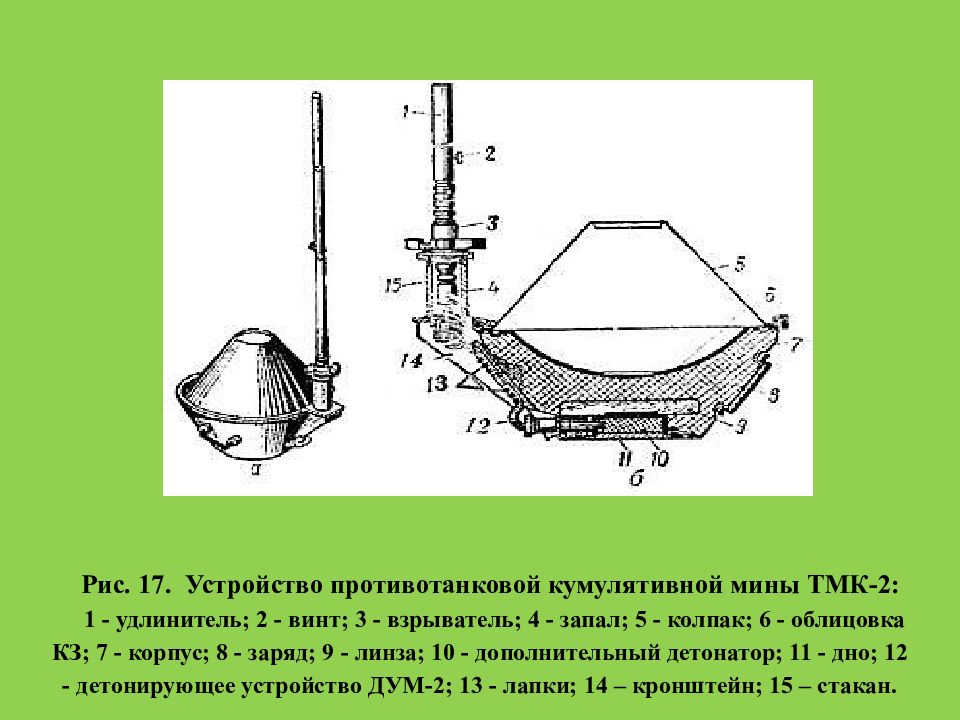

Рис. 17. Устройство противотанковой кумулятивной мины ТМК-2: 1 - удлинитель; 2 - винт; 3 - взрыватель; 4 - запал; 5 - колпак; 6 - облицовка КЗ; 7 - корпус; 8 - заряд; 9 - линза; 10 - дополнительный детонатор; 11 - дно; 12 - детонирующее устройство ДУМ-2; 13 - лапки; 14 – кронштейн; 15 – стакан.

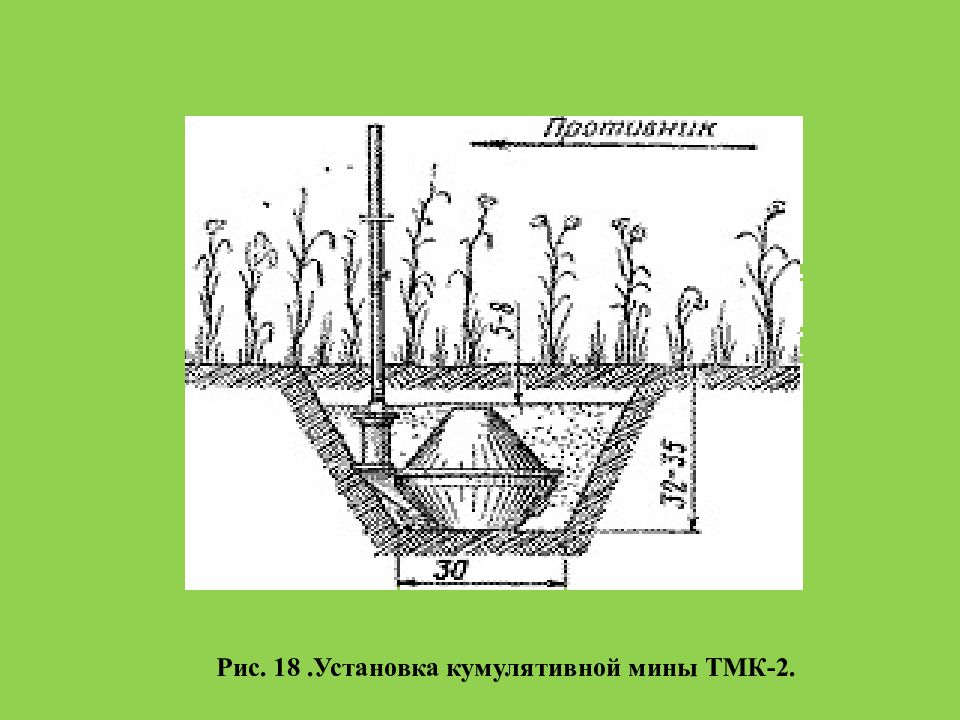

Рис. 18.Установка кумулятивной мины ТМК-2.

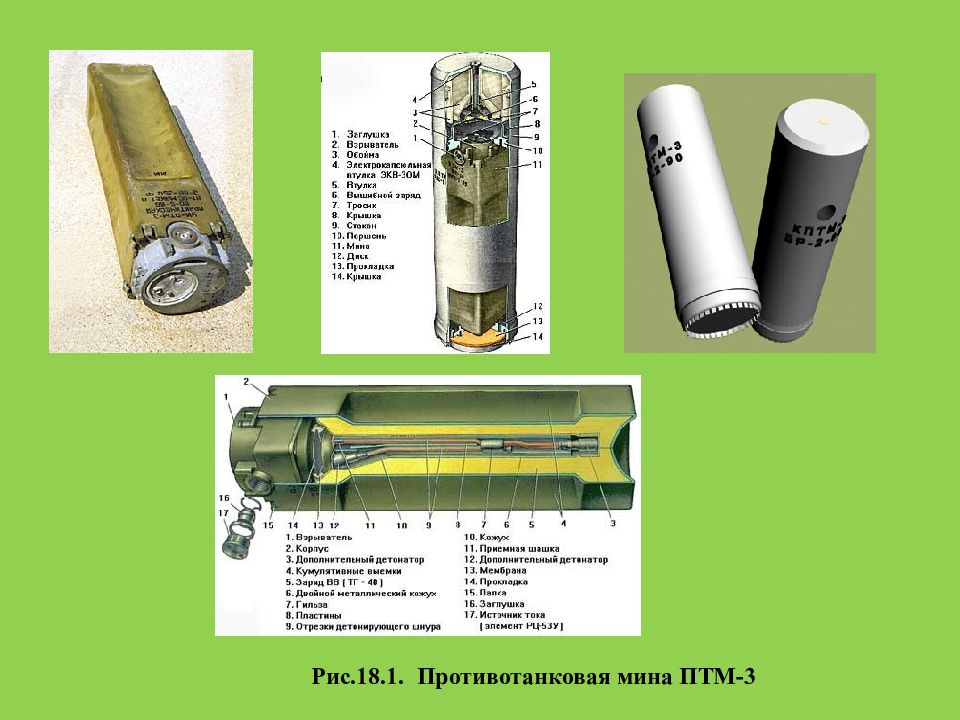

Рис.18.1. Противотанковая мина ПТМ-3
Материал корпуса.................................................................. сталь. Масса мины............................................................................. 4.9 кг. Масса основного заряда ВВ................................................... 1.8 кг. длина.................................................. ширина............................................... толщина............................................. 33.0 см. 8.4см. 8.4.см. Дистанция реакции датчика цели на танк......................... 0.5-1.0 м. Время боевой работы............................................................. 16-24 час Самоликвидация/ извлекаемость.............................. да/нет Обезвреживаемость.......................................................... нет Температурный диапазон применения................................. -40 - +50 Гарантийный срок хранения................................................. 10 лет Рис 18.2. Тактико-технические характеристики мины ПТМ-3
Марка мины Размер, мм (L - длина, B - ширина, H - высота, D - диаметр) Масса заряда/мины, кг Тип взрывателя; усилие срабатывания, Н (кгс) Характеристика зоны поражения Характеристика укупорки (деревянные ящики) ПОМЗ-2М D=60, H=107 0, 075/1,2 МУВ (МУВ-2, МУВ-3); 5-13 (0,5-1,3) Радиус сплошного поражения 4 м В ящике 22 мины без шашек. ОЗМ-72 D=108, H=172 0,66/5 МУВ-3 20-60 (2-6) Радиус сплошного поражения 25 м В ящике 6 комплектов мин, общая масса 54 кг. МОН-50 L=226, B=66, H= 155 0,7/2 Управляемая Зона сплошного поражения: дальность-50 м, ширина зоны на дистанции 50 м – 45 м В ящике 6 комплектов мин, общая масса 25 кг. Рис. 19. Характеристики противопехотных осколочных мин.
Рис. 20. Противопехотная осколочная мина МОН-50: 1 - корпус; 2 - пробка; 3 - прицельная щель; 4 - осколки; 5 - заряд ВВ; 6 - дополнительный детонатор; 7 - шарнир; 8 - фланец; 9 – ножики.

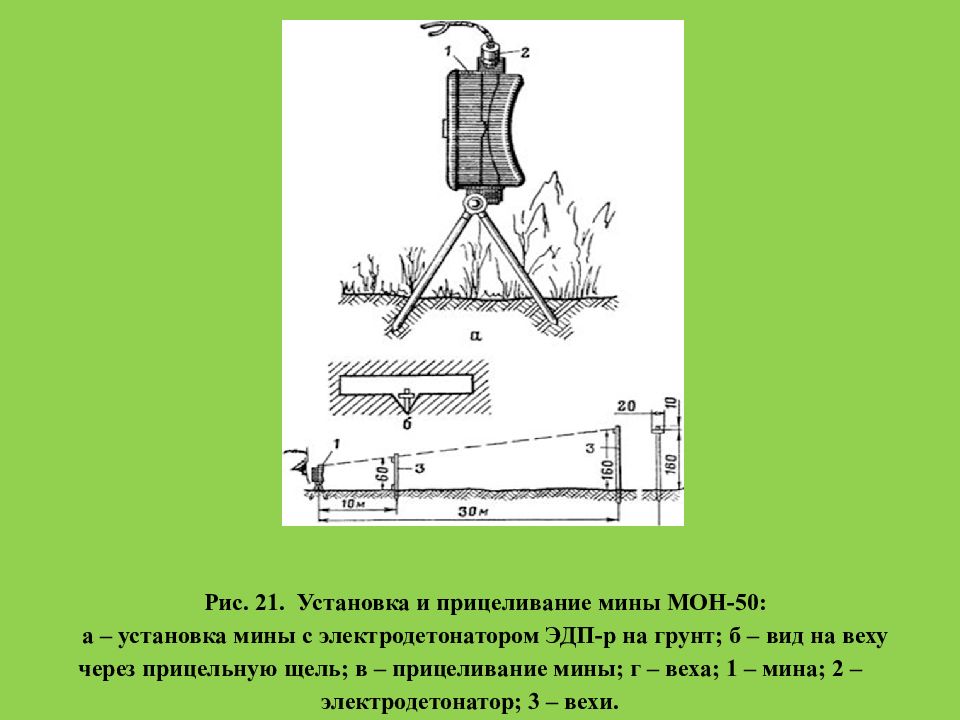

Рис. 21. Установка и прицеливание мины МОН-50: а – установка мины с электродетонатором ЭДП-р на грунт; б – вид на веху через прицельную щель; в – прицеливание мины; г – веха; 1 – мина; 2 – электродетонатор; 3 – вехи.
Рис 21.1. Противопехотная мина ПФМ-1С

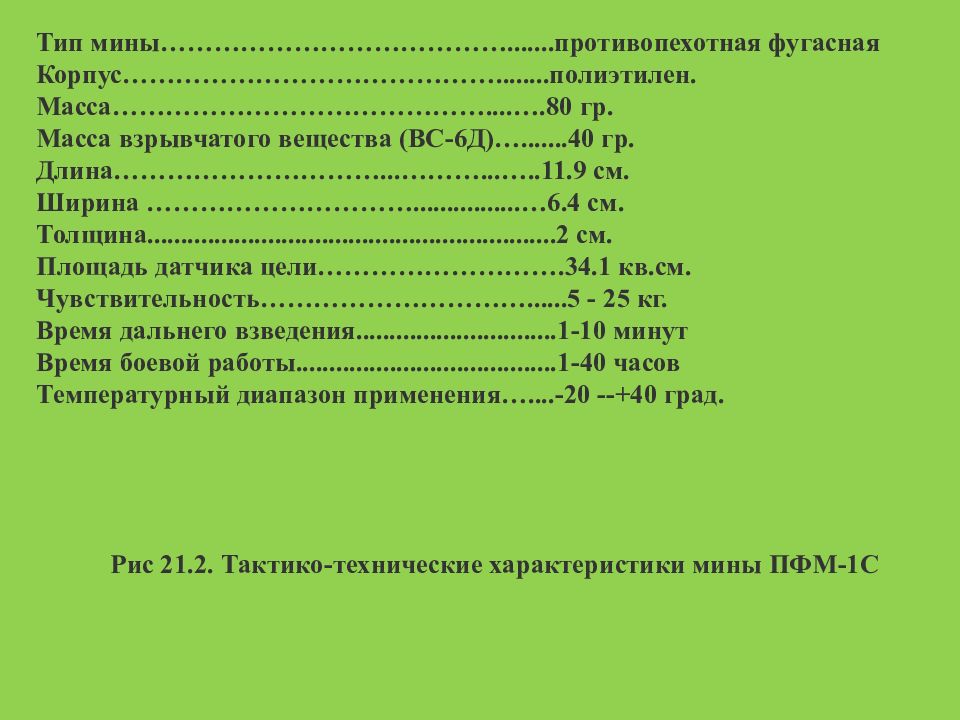

Тип мины………………………………….......противопехотная фугасная Корпус……………………………………........полиэтилен. Масса……………………………………....….80 гр. Масса взрывчатого вещества (ВС-6Д)….......40 гр. Длина…………………………...………...…..11.9 см. Ширина …………………………................…6.4 см. Толщина.............................................................2 см. Площадь датчика цели……………………….34.1 кв.см. Чувствительность…………………………......5 - 25 кг. Время дальнего взведения..............................1-10 минут Время боевой работы.......................................1-40 часов Температурный диапазон применения…....-20 --+40 град. Рис 21.2. Тактико-технические характеристики мины ПФМ-1С
Рис 21.3. Средства дистанционного минирования ПКМ-1
Третий учебный вопрос : «Средства инженерной разведки и разминирования. Способы проделывания проходов в минных полях ».
Рис.22. Индукционный миноискатель ИМП-2: 1-поисковый элемент; 2-блок обработки; 3-блок питания; 4-головные телефоны.
Рис. 23. Флажок для обозначения обнаруженных мин, кошка.

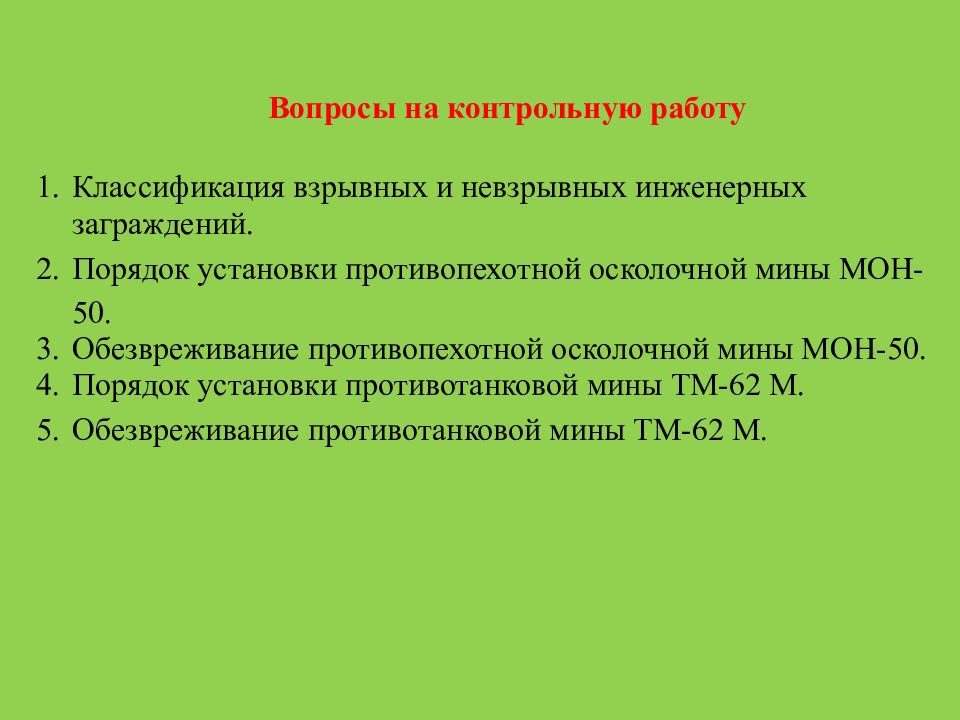

Вопросы на контрольную работу Классификация взрывных и невзрывных инженерных заграждений. Порядок установки противопехотной осколочной мины МОН-50. Обезвреживание противопехотной осколочной мины МОН-50. Порядок установки противотанковой мины ТМ-62 М. Обезвреживание противотанковой мины ТМ-62 М.

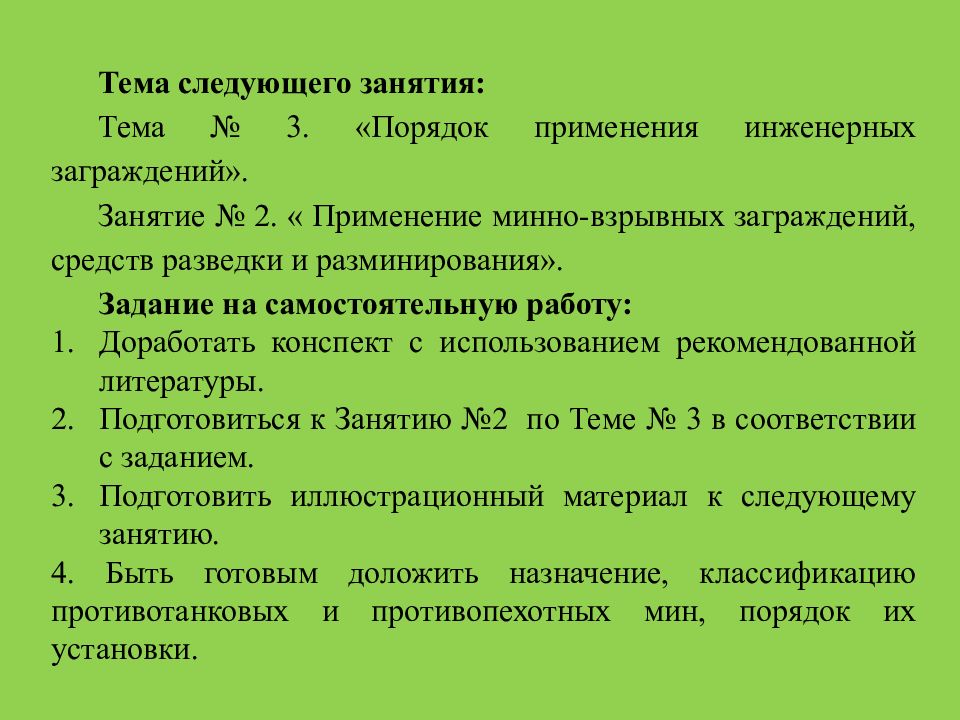

Тема следующего занятия : Тема № 3. «Порядок применения инженерных заграждений». Занятие № 2. « Применение минно-взрывных заграждений, средств разведки и разминирования ». Задание на самостоятельную работу: Доработать конспект с использованием рекомендованной литературы. Подготовиться к Занятию №2 по Теме № 3 в соответствии с заданием. Подготовить иллюстрационный материал к следующему занятию. 4. Быть готовым доложить назначение, классификацию противотанковых и противопехотных мин, порядок их установки.
