Первый слайд презентации: Тема № 3 : Установка минных полей

Занятие № 3.3 : Учёт и фиксация минных полей.

Изображение слайда

Слайд 2: Учебные вопросы

1. Учет, содержание, порядок передачи и приема заграждений. 2. Способы фиксации минных полей. 3. Фиксация минных полей с помощью прибора фиксации минных полей ПФМ. Назначение, состав, подготовка и порядок работы ПФМ.

Изображение слайда

Слайд 3: Цели занятия

1. Изучить учет, содержание, порядок передачи и приема заграждений, способы фиксации минных полей. 2. Изучить назначение, состав, порядок подготовки и основы работы с ПФМ, получить практические навыки в работе с прибором фиксации минных полей ПФМ.

Изображение слайда

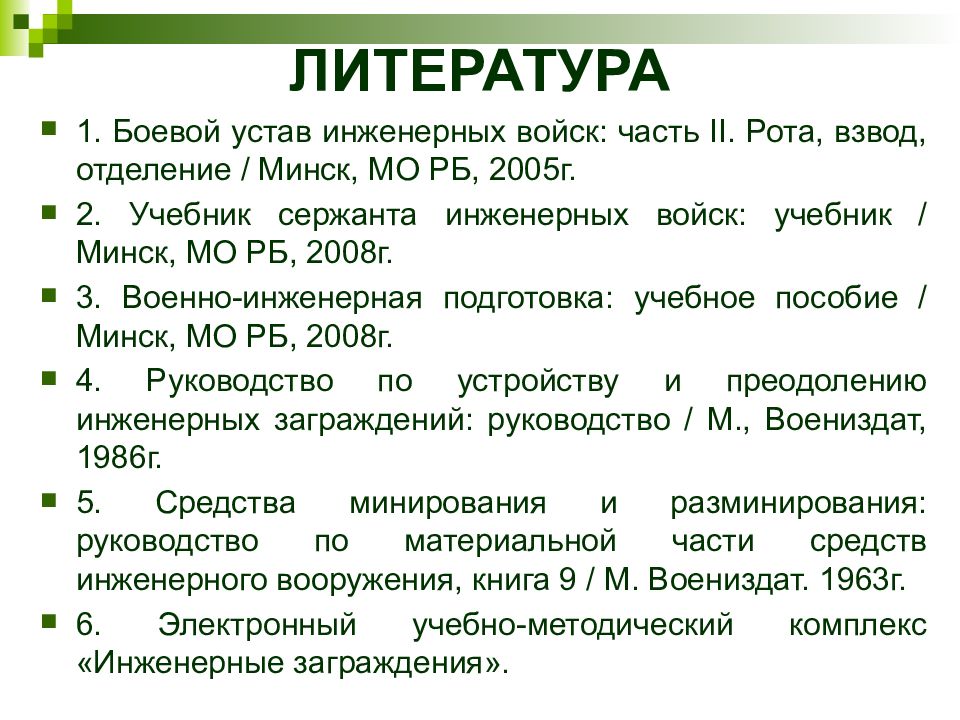

Слайд 4: ЛИТЕРАТУРА

1. Боевой устав инженерных войск: часть II. Рота, взвод, отделение / Минск, МО РБ, 2005г. 2. Учебник сержанта инженерных войск: учебник / Минск, МО РБ, 2008г. 3. Военно-инженерная подготовка: учебное пособие / Минск, МО РБ, 2008г. 4. Руководство по устройству и преодолению инженерных заграждений: руководство / М., Воениздат, 1986г. 5. Средства минирования и разминирования: руководство по материальной части средств инженерного вооружения, книга 9 / М. Воениздат. 1963г. 6. Электронный учебно-методический комплекс «Инженерные заграждения».

Изображение слайда

Слайд 5

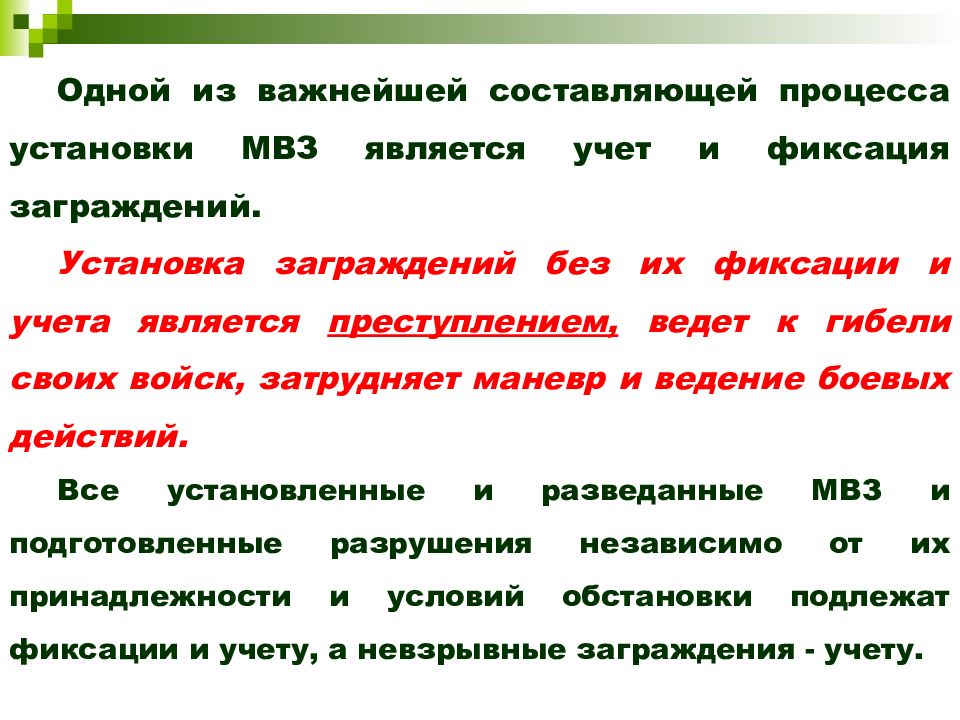

Одной из важнейшей составляющей процесса установки МВЗ является учет и фиксация заграждений. Установка заграждений без их фиксации и учета является преступлением, ведет к гибели своих войск, затрудняет маневр и ведение боевых действий. Все установленные и разведанные МВЗ и подготовленные разрушения независимо от их принадлежности и условий обстановки подлежат фиксации и учету, а невзрывные заграждения - учету.

Изображение слайда

Слайд 6

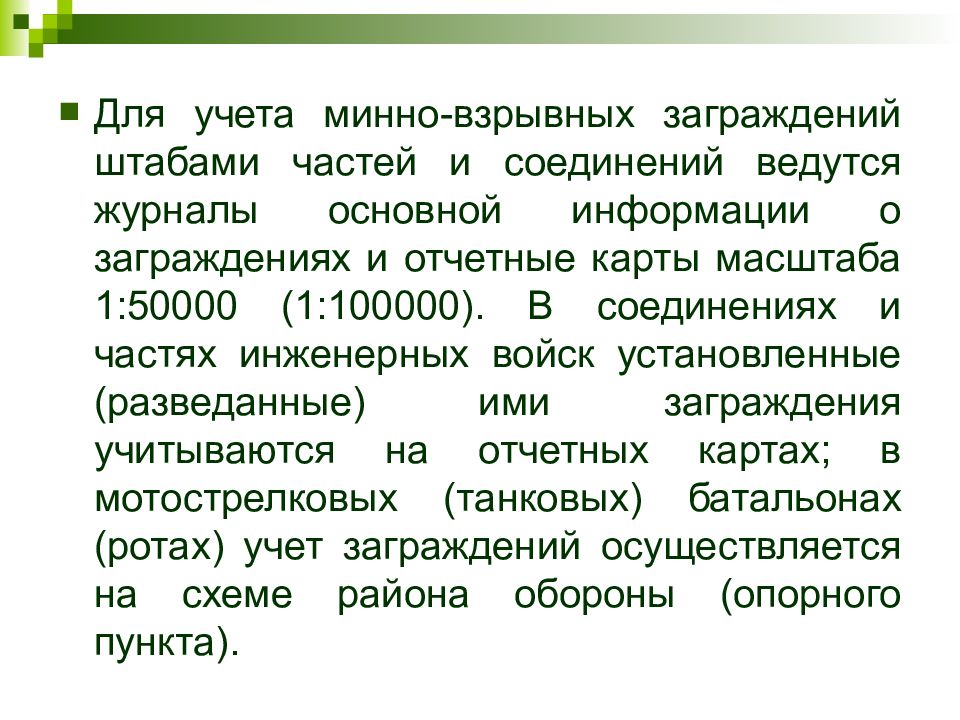

Для учета минно-взрывных заграждений штабами частей и соединений ведутся журналы основной информации о заграждениях и отчетные карты масштаба 1:50000 (1:100000). В соединениях и частях инженерных войск установленные (разведанные) ими заграждения учитываются на отчетных картах; в мотострелковых (танковых) батальонах (ротах) учет заграждений осуществляется на схеме района обороны (опорного пункта).

Изображение слайда

Слайд 7

Фиксация МВЗ – это привязка заграждений к имеющимся на местности и топографических картах ориентирам для точного определения местоположения их на карте и на местности, позволяющая обеспечивать безопасные действия своих войск, быстрое отыскание установленных заграждений при разминировании. При фиксации составляется формуляр, в котором указываются основные характеристики заграждений, данные их привязки к ориентирам, имеющимся на местности и топографической карте, а также данные о размещении объектных мин и подрывных зарядов. Формуляры заграждений составляются на все установленные (разведанные) минные поля, группы мин, отдельные мины и объекты, подготовленные к разрушению.

Изображение слайда

Слайд 8

Формуляры составляются в 3-х экземплярах Формуляры заграждений представлять: экз. № 1 – в день выполнения задачи в штаб части; экз. №2 – в трехдневный срок в штаб бригады, дивизии; экз. №3 – в пятидневный срок в штаб округа; Бланки формуляров имеют серию и свой номер и являются документами строгой отчетности. Они учитываются в штабах и выдаются установленным порядком.

Изображение слайда

Слайд 9

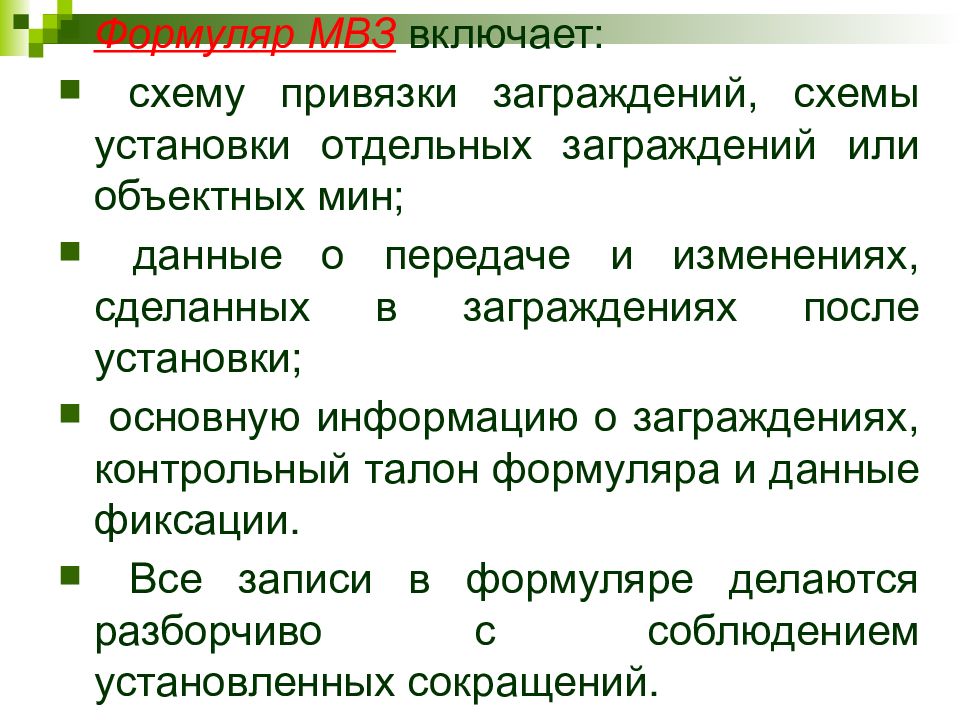

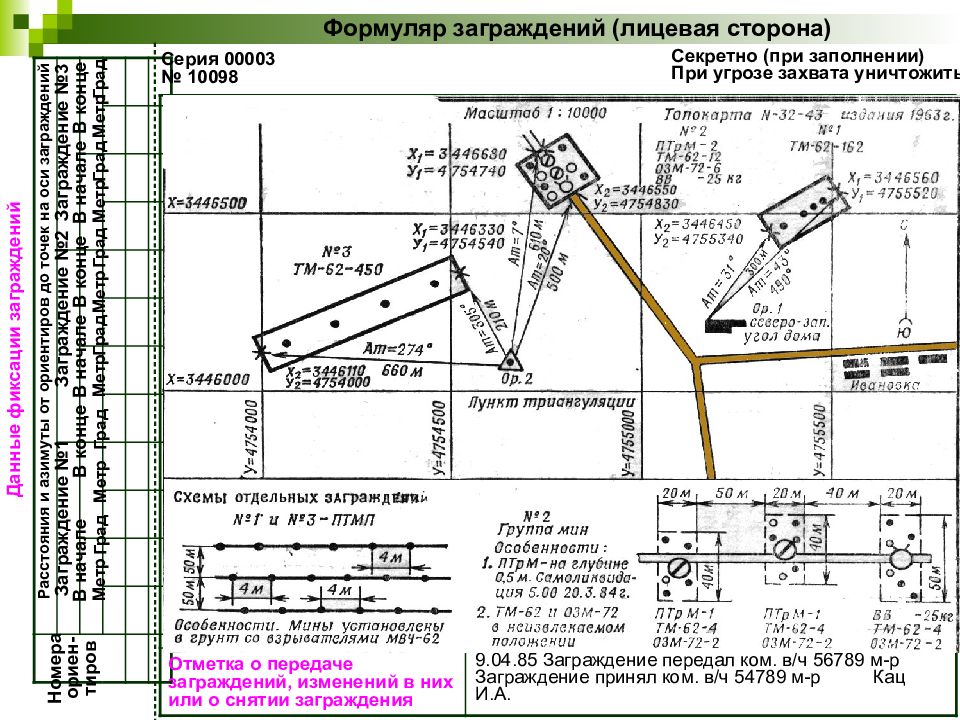

Формуляр МВЗ включает: схему привязки заграждений, схемы установки отдельных заграждений или объектных мин; данные о передаче и изменениях, сделанных в заграждениях после установки; основную информацию о заграждениях, контрольный талон формуляра и данные фиксации. Все записи в формуляре делаются разборчиво с соблюдением установленных сокращений.

Изображение слайда

Слайд 10

Данные фиксации заграждений Номера ориен- тиров Расстояния и азимуты от ориентиров до точек на оси заграждений Заграждение №1 В начале Заграждение №3 Заграждение №2 В конце В начале В начале В конце В конце Метр Град Метр Метр Град Град Град Град Метр Метр Метр Град 9.04.85 Заграждение передал ком. в / ч 56789 м-р Заграждение принял ком. в / ч 54789 м-р Кац И.А. Формуляр заграждений (лицевая сторона) Серия 00003 № 10098 Секретно (при заполнении) При угрозе захвата уничтожить Схема отдельных заграждений X =3446500 Ивановка Схема привязки заграждений № 1 и № 3 ПТМП Отметка о передаче заграждений, изменений в них или о снятии заграждения

Изображение слайда

Слайд 11

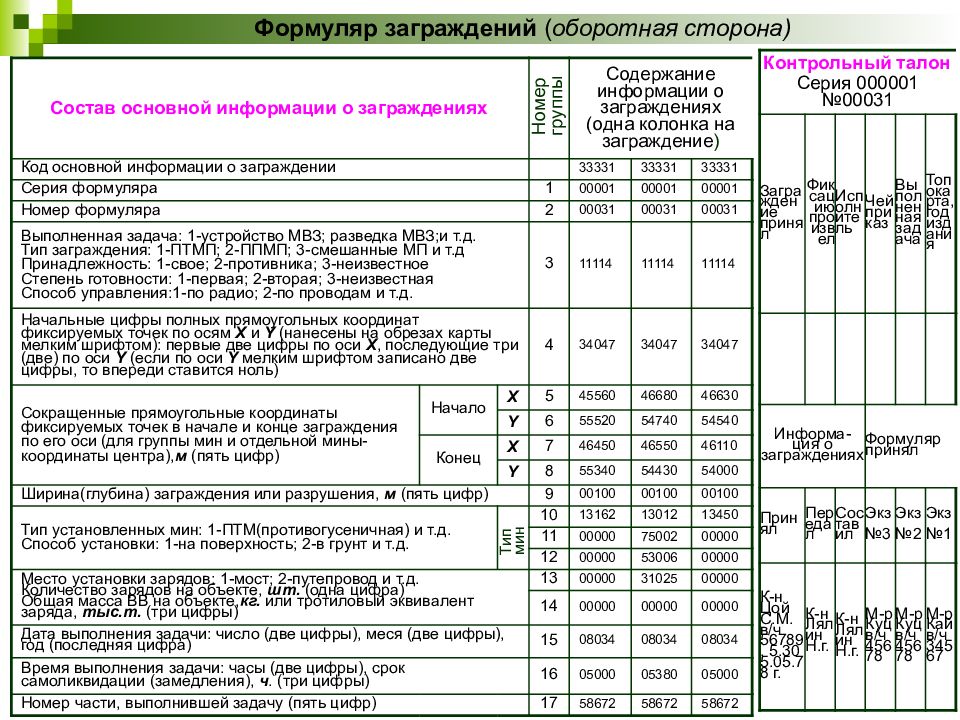

Содержание информации о заграждениях (одна колонка на заграждение ) Код основной информации о заграждении 33331 33331 33331 Серия формуляра 1 00001 00001 00001 Номер формуляра 2 00031 00031 00031 Выполненная задача: 1-устройство МВЗ; разведка МВЗ;и т.д. Тип заграждения: 1-ПТМП; 2-ППМП; 3-смешанные МП и т.д Принадлежность: 1-свое; 2-противника; 3-неизвестное Степень готовности: 1-первая; 2-вторая; 3-неизвестная Способ управления:1-по радио; 2-по проводам и т.д. 3 11114 11114 11114 Начальные цифры полных прямоугольных координат фиксируемых точек по осям X и Y (нанесены на обрезах карты мелким шрифтом): первые две цифры по оси X, последующие три (две) по оси Y (если по оси Y мелким шрифтом записано две цифры, то впереди ставится ноль) 4 34047 34047 34047 Сокращенные прямоугольные координаты фиксируемых точек в начале и конце заграждения по его оси (для группы мин и отдельной мины-координаты центра), м (пять цифр) Начало X 5 45560 46680 46630 Y 6 55520 54740 54540 Конец X 7 46450 46550 46110 Y 8 55340 54430 54000 Ширина(глубина) заграждения или разрушения, м (пять цифр) 9 00100 00100 00100 Тип установленных мин: 1-ПТМ(противогусеничная) и т.д. Способ установки: 1-на поверхность; 2-в грунт и т.д. 10 13162 13012 13450 11 00000 75002 00000 12 00000 53006 00000 Место установки зарядов: 1-мост; 2-путепровод и т.д. Количество зарядов на объекте, шт. (одна цифра) Общая масса ВВ на объекте, кг. или тротиловый эквивалент заряда, тыс.т. (три цифры) 13 00000 31025 00000 14 00000 00000 00000 Дата выполнения задачи: число (две цифры), меся (две цифры), год (последняя цифра) 15 08034 08034 08034 Время выполнения задачи: часы (две цифры), срок самоликвидации (замедления), ч. (три цифры) 16 05000 05380 05000 Номер части, выполнившей задачу (пять цифр) 17 58672 58672 58672 Серия 000001 №00031 Заграждение принял Фиксацию произвел Исполнитель Чей приказ Выполненная задача Топокарта, год издания Информа- ция о заграждениях Формуляр принял Принял Передал Составил Экз.№3 Экз. №2 Экз. №1 К-н Цой С.М. в / ч 56789, 5.30 5.05.78 г. К-н Лялин Н.г. К-н Лялин Н.г. М-р Куц в / ч 45678 М-р Куц в / ч 45678 М-р Кай в / ч 34567 Номер группы Тип мин Формуляр заграждений ( оборотная сторона) Состав основной информации о заграждениях Контрольный талон

Изображение слайда

Слайд 12: Содержание минно-взрывных заграждений

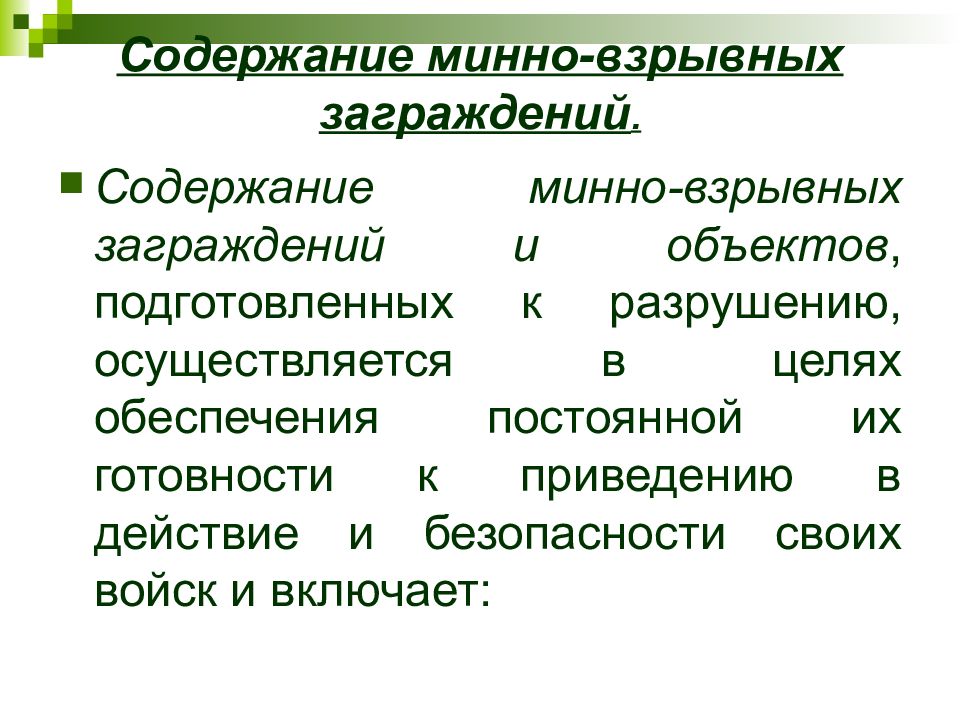

Содержание минно-взрывных заграждений и объектов, подготовленных к разрушению, осуществляется в целях обеспечения постоянной их готовности к приведению в действие и безопасности своих войск и включает:

Изображение слайда

Слайд 13

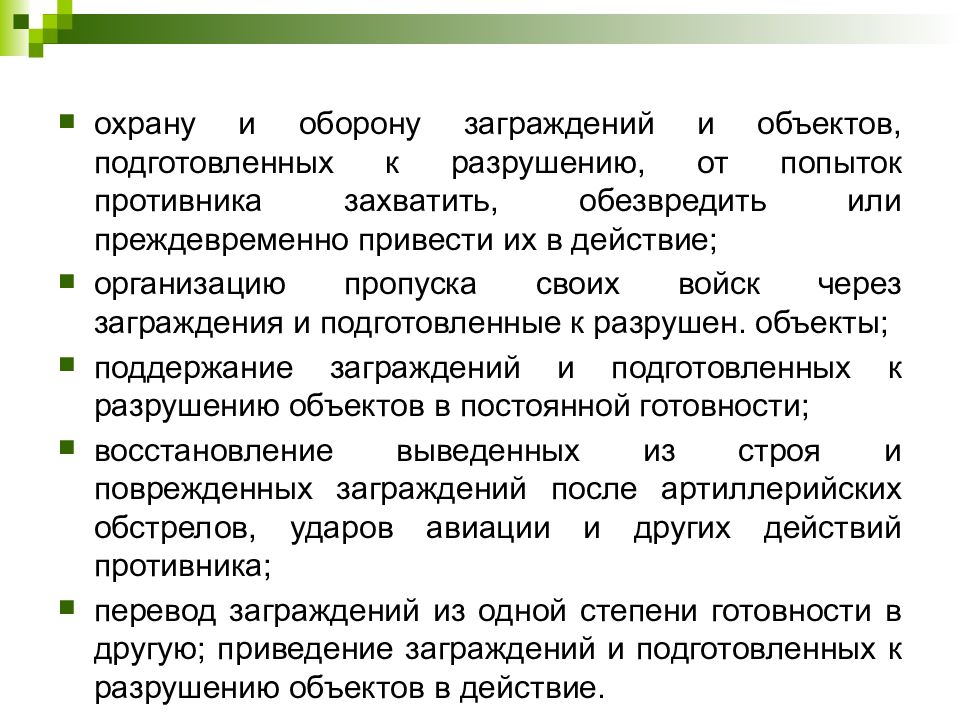

охрану и оборону заграждений и объектов, подготовленных к разрушению, от попыток противника захватить, обезвредить или преждевременно привести их в действие; организацию пропуска своих войск через заграждения и подготовленные к разрушен. объекты; поддержание заграждений и подготовленных к разрушению объектов в постоянной готовности; восстановление выведенных из строя и поврежденных заграждений после артиллерийских обстрелов, ударов авиации и других действий противника; перевод заграждений из одной степени готовности в другую; приведение заграждений и подготовленных к разрушению объектов в действие.

Изображение слайда

регулярную проверку состояния противотранспортных и объектных мин, минных полей и их ограждений, взрывных устройств, основных и дублирующих линий управления и взрывных сетей, надежности крепления подрывных зарядов на элементах разрушаемых сооружений; быстрое и своевременное устранение обнаруженных неисправностей; восстановление поврежденных заграждений; постоянное дежурство на пунктах управления.

Изображение слайда

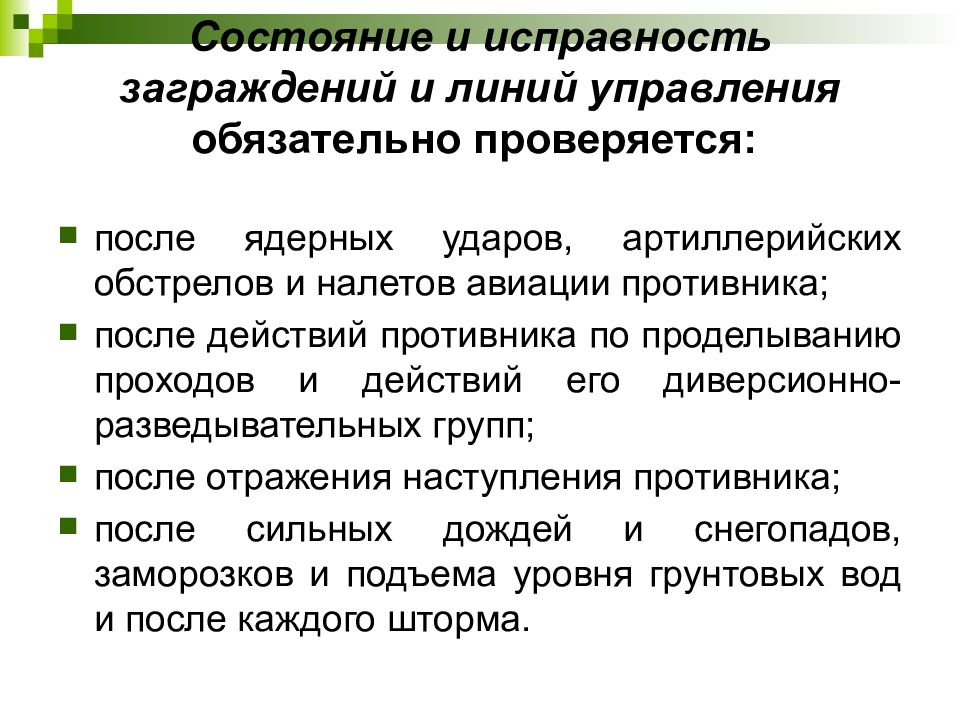

Слайд 15: Состояние и исправность заграждений и линий управления обязательно проверяется:

после ядерных ударов, артиллерийских обстрелов и налетов авиации противника; после действий противника по проделыванию проходов и действий его диверсионно-разведывательных групп; после отражения наступления противника; после сильных дождей и снегопадов, заморозков и подъема уровня грунтовых вод и после каждого шторма.

Изображение слайда

Слайд 16: Передача заграждений при смене войск (подразделений и частей инженерных войск) производится на местности и по документам

Принимающий заграждения должен на местности ознакомиться с расположением заграждений, их границами, имеющимися в них проходами и способами закрытия их, с организацией охраны, обороны и комендантской службы, с мероприятиями по наращиванию (совершенствованию) заграждений и имеющейся на них документацией.

Изображение слайда

Слайд 17

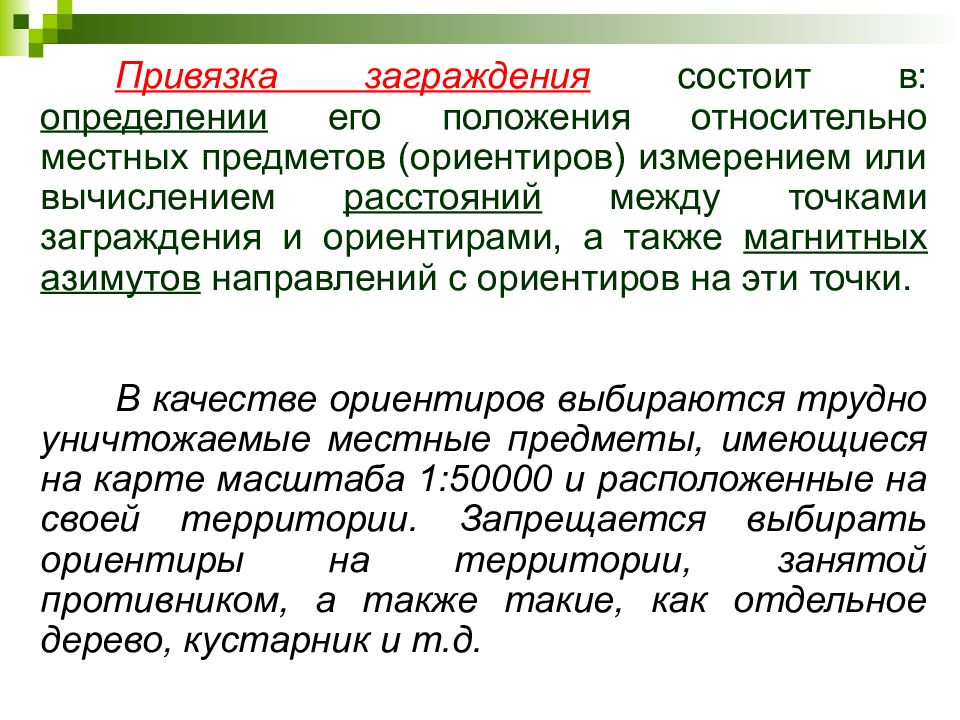

Привязка заграждения состоит в: определении его положения относительно местных предметов (ориентиров) измерением или вычислением расстояний между точками заграждения и ориентирами, а также магнитных азимутов направлений с ориентиров на эти точки. В качестве ориентиров выбираются трудно уничтожаемые местные предметы, имеющиеся на карте масштаба 1:50000 и расположенные на своей территории. Запрещается выбирать ориентиры на территории, занятой противником, а также такие, как отдельное дерево, кустарник и т.д.

Изображение слайда

Слайд 18

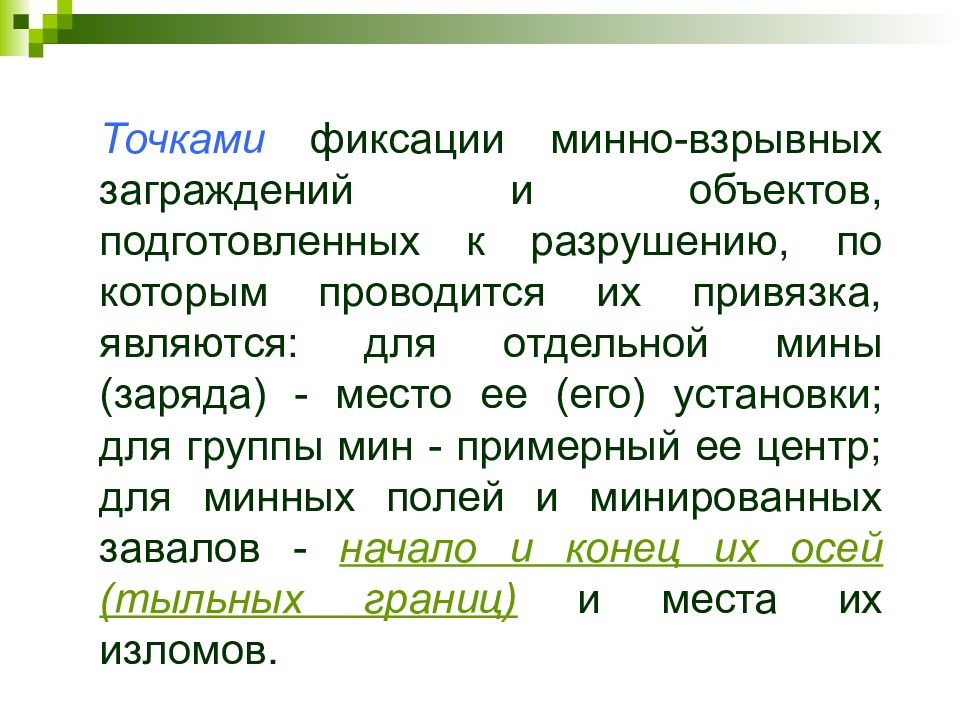

Точками фиксации минно-взрывных заграждений и объектов, подготовленных к разрушению, по которым проводится их привязка, являются: для отдельной мины (заряда) - место ее (его) установки; для группы мин - примерный ее центр; для минных полей и минированных завалов - начало и конец их осей (тыльных границ) и места их изломов.

Изображение слайда

Слайд 19

Привязка заграждений производится к двум ориентирам. При отсутствии достаточного количества ориентиров (в степной или пустынно-степной местности) устраиваются реперы в виде металлических столбов, небольших курганов, фигур правильной формы (треугольник, квадрат, круг), ограниченных канавами глубиной 0,5...0,6 (м). Заграждения установленные в прибрежной полосе моря на реках и озерах, привязываются к ориентирам расположенным на берегу. Если ориентиры расположены на большом расстоянии от заграждения (1,5..2 км), то привязка заграждения к ним производится через промежуточные реперы или базу.

Изображение слайда

Слайд 20

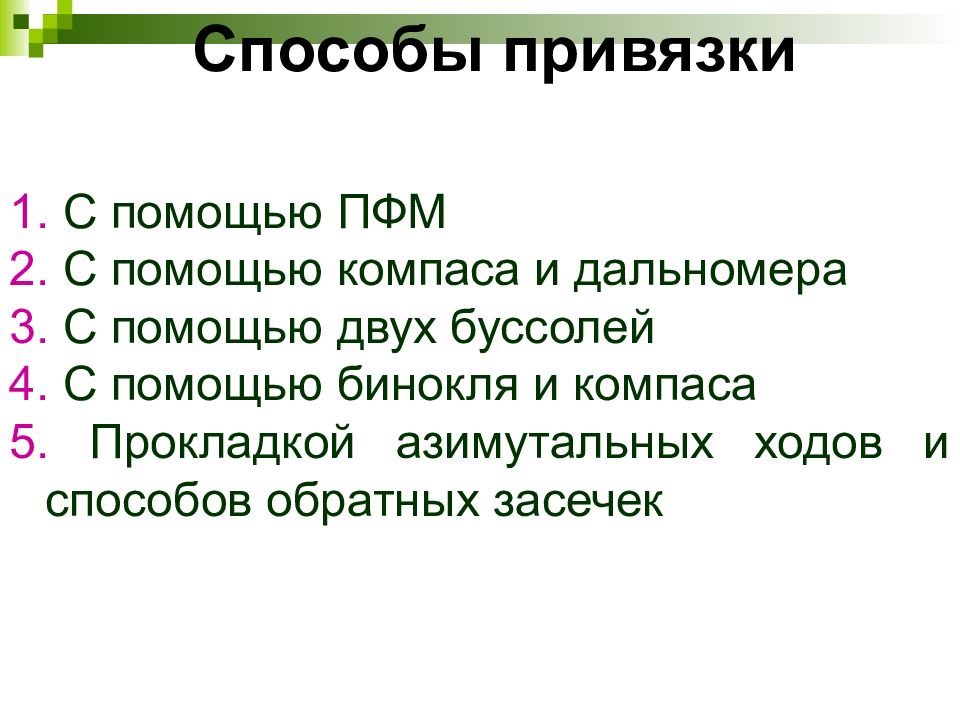

С помощью ПФМ С помощью компаса и дальномера С помощью двух буссолей С помощью бинокля и компаса Прокладкой азимутальных ходов и способов обратных засечек Способы привязки

Изображение слайда

Слайд 21

Прибор ПФМ предназначен для фиксации минных полей и отдельных мин относительно ориентиров на местности в дневных и ночных условиях и для отыскания минных полей (отдельных мин ) по данным привязки, а также для обнаружения и засечки инфракрасных (ИК) прожекторов противника. Действие прибора ПФМ в ночных условиях основано на принципе обнаружения и засечки источников ИК лучей, не видимых невооружённым глазом.

Изображение слайда

Слайд 22

Основные ТТД ПФМ Общий вес комплекта прибора, кг. 27 Состав обслуживающего расчёта, чел. 2 Точность привязки МП: по дистанции по азимуту 1-2 % ± 0-02 Точность восстановления контура МП по данным фиксации: по дистанции по азимуту 1-2 % ± 0-02 Время, необходимое для фиксации одного МП с составлением формуляра, час. 1,5 – 2 Срок непрерывной работы прибора ночью без подзарядки аккумулятора, час. 7 Дальность обнаружения ИК прожекторов, применяемых противником в комплектах приборов ночного видения, км До 15 Дальность обнаружения ИК фонарей, входящих в комплект ПФМ, км 1200

Изображение слайда

Слайд 23

Буссоль Тренога Электронно-оптическая насадка Диафрагма Высоковольтный блок питания ИК фонари Стойки ИК фонарей Крюки Аккумуляторная батарея Система подсветки Перископ Катушка с измерительным тросом Артиллерийский целлулоидный круг с треугольником Таблица синусов Устройство ПФМ

Изображение слайда

Слайд 24

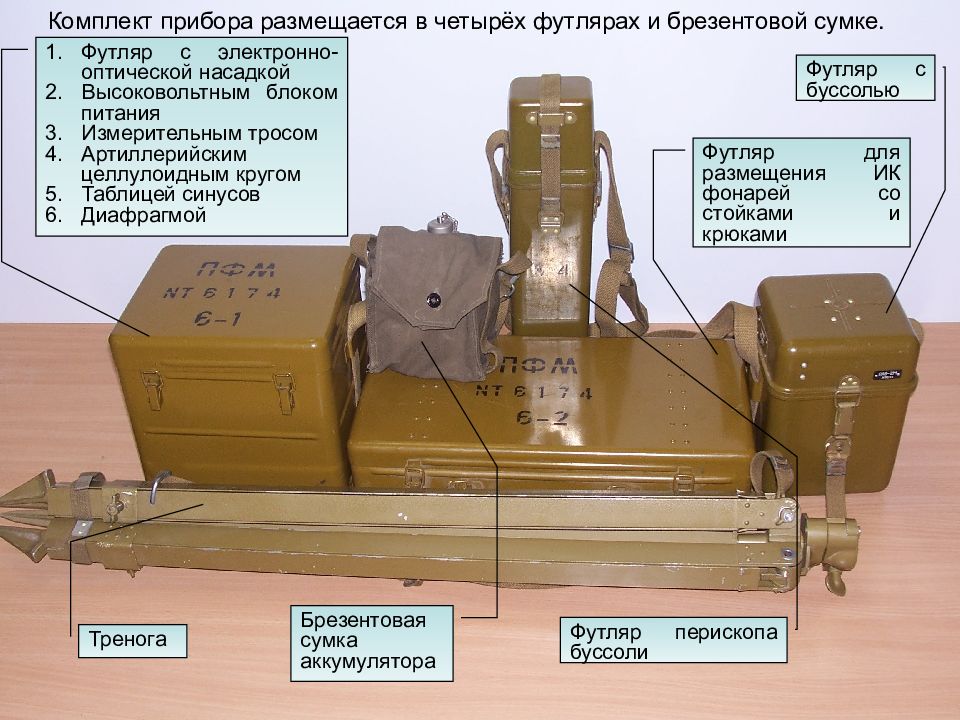

Комплект прибора размещается в четырёх футлярах и брезентовой сумке. Футляр с электронно-оптической насадкой Высоковольтным блоком питания Измерительным тросом Артиллерийским целлулоидным кругом Таблицей синусов Диафрагмой Футляр с буссолью Футляр для размещения ИК фонарей со стойками и крюками Футляр перископа буссоли Брезентовая сумка аккумулятора Тренога

Изображение слайда

Слайд 25

Буссоль ПАБ-2 предназначена для измерения на местности магнитных азимутов, а также горизонтальных и вертикальных углов.

Изображение слайда

Слайд 26

Основные ТТД буссоли Увеличение 8 х Поле зрения 5 0 (0-83) Диаметр выходного зрачка, мм 2,8 Перископичность, мм 350 Пределы измерений углов: горизонтальных вертикальных 360 0 или 60-00 ± 18 0 или 3-00 Цена деления угломерного и буссольного колец 1-00 Цена деления отсчётной шкалы монокуляра 1-00 Цена деления угломерного и буссольного барабанов 0-01 Цена деления барабана вертикальной наводки 0-01

Изображение слайда

Слайд 27

Электронно-оптическая насадка предназначена для наведения буссоли в темное время на инфракрасные фонари, установленные по контуру минного поля и у ориентиров.

Изображение слайда

Слайд 28

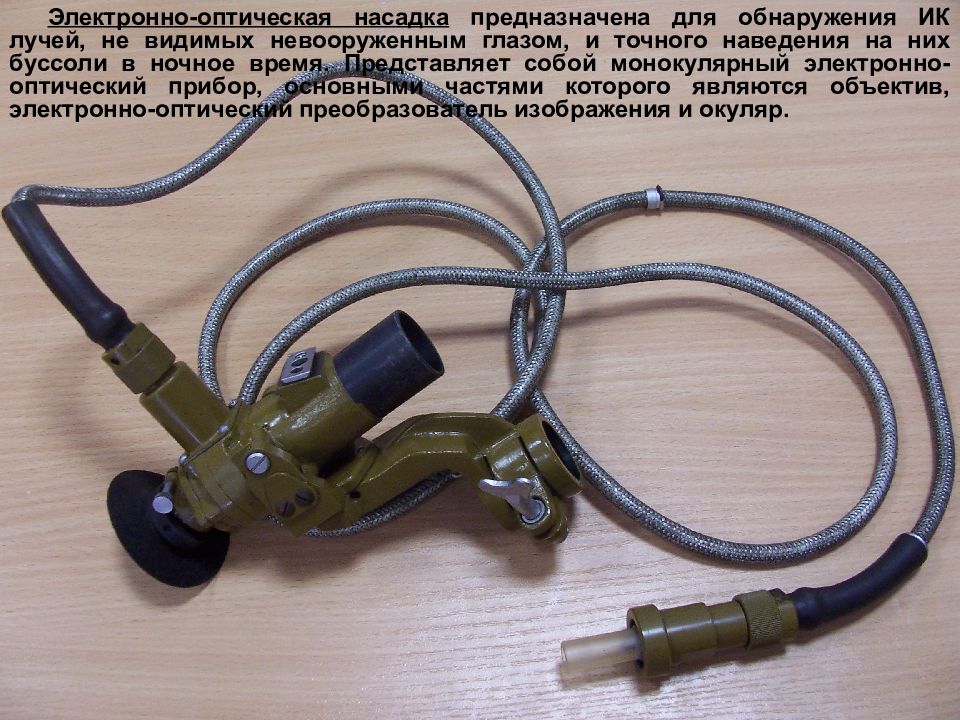

Электронно-оптическая насадка предназначена для обнаружения ИК лучей, не видимых невооруженным глазом, и точного наведения на них буссоли в ночное время. Представляет собой монокулярный электронно-оптический прибор, основными частями которого являются объектив, электронно-оптический преобразователь изображения и окуляр.

Изображение слайда

Слайд 29

Основные ТТД электронно-оптической насадки Увеличение 1 х Поле зрения 30 0 Диаметр выходного зрачка, мм 7 Разрешающая сила, мин 5 Фокусное расстояние объектива, мм 25

Изображение слайда

Слайд 30

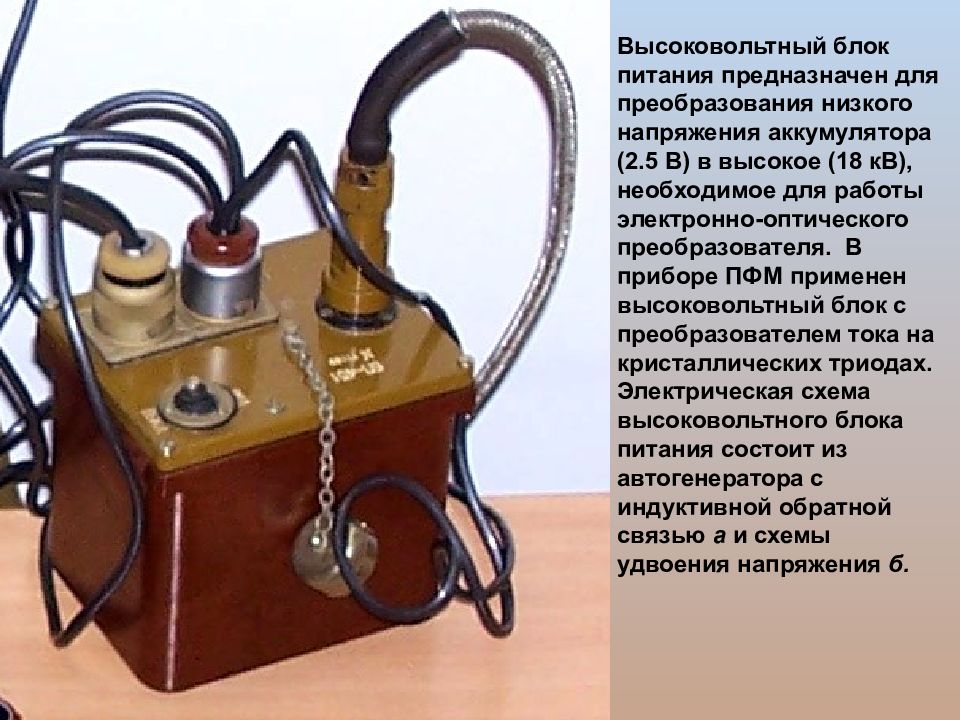

Высоковольтный блок питания предназначен для преобразования низкого напряжения аккумулятора (2.5 В) в высокое (18 кВ), необходимое для работы электронно-оптического преобразователя. В приборе ПФМ применен высоковольтный блок с преобразователем тока на кристаллических триодах. Электрическая схема высоковольтного блока питания состоит из автогенератора с индуктивной обратной связью а и схемы удвоения напряжения б.

Изображение слайда

Слайд 31

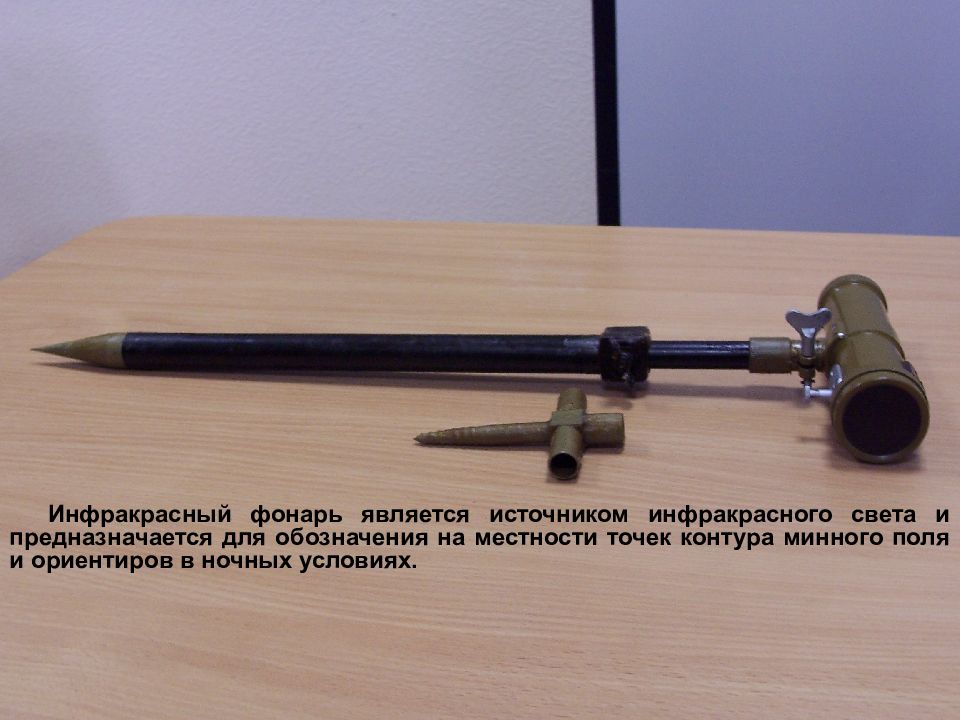

Инфракрасный фонарь является источником инфракрасного света и предназначается для обозначения на местности точек контура минного поля и ориентиров в ночных условиях.

Изображение слайда

Слайд 32

В передней части корпуса фонаря закреплен патрон с электролампой на напряжение 2,5 В., а также оправа с отражателем и инфракрасным фильтром. В нижней части корпуса смонтирован выключатель кнопочного типа. Для включения лампы кнопку необходимо нажать, для выключения - оттянуть вниз. В задней части корпуса размещаются два элемента 373 (1КС-У-3), которые закрываются завинчивающейся крышкой. В верхней части корпуса имеется окно, закрытое цветным светофильтром. Оно служит для контроля за включением лампы. При включенной лампе через окно наблюдается слабый фиолетовый свет.

Изображение слайда

Слайд 33

Аккумуляторная батарея типа 2КНБ-2 предназначена для обеспечения работы высоковольтного блока и системы освещения. На крышке корпуса смонтирована вилка с фланцем (контактная колодка), к которой с помощью соединительного провода подключается высоковольтный блок.

Изображение слайда

Слайд 34

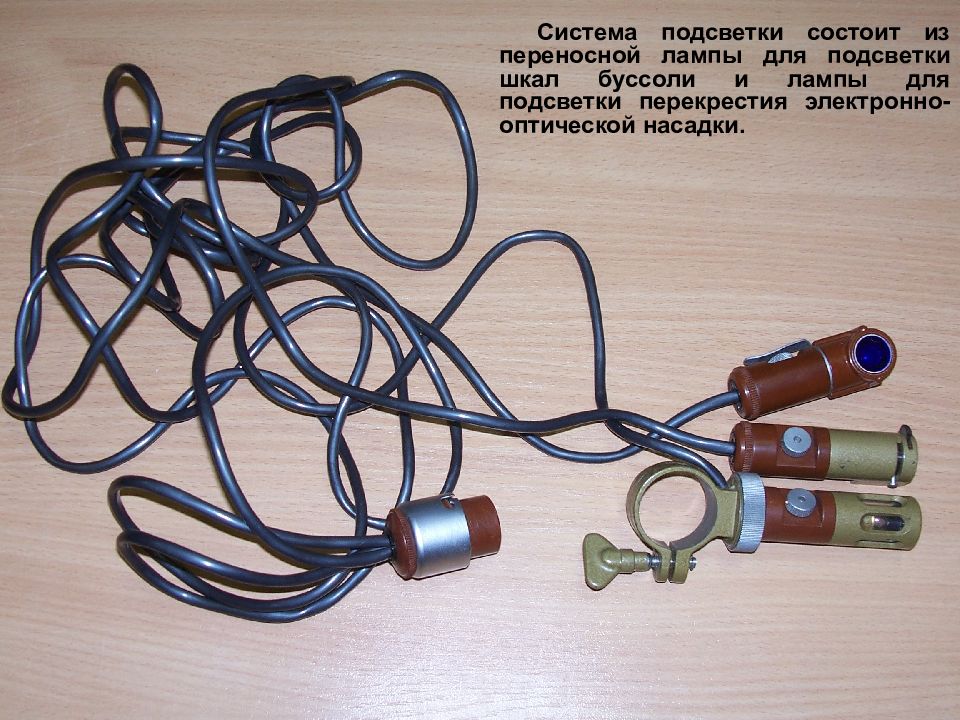

Система подсветки состоит из переносной лампы для подсветки шкал буссоли и лампы для подсветки перекрестия электронно-оптической насадки.

Изображение слайда

Слайд 35

Световой поток лампы можно изменять перемещением винта диафрагмы. Включение ламп подсветки производится поворотом ручек выключателей, смонтированных в корпусах патронов. Патрон переносной лампы снабжен зажимом для крепления лампы к поясному ремню. Переносная лампа надвигается на пластину электонно-оптической насадки и закрепляется на корпусе насадки защелкой, которая при снятии лампы отводится нажатием на рычажок.

Изображение слайда

Слайд 36

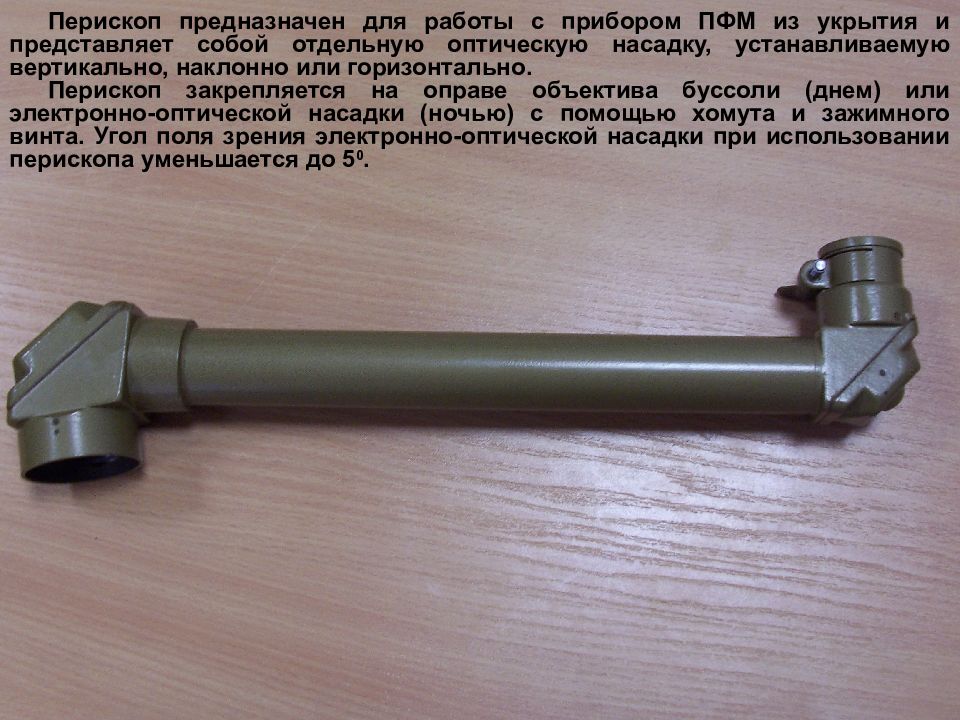

Перископ предназначен для работы с прибором ПФМ из укрытия и представляет собой отдельную оптическую насадку, устанавливаемую вертикально, наклонно или горизонтально. Перископ закрепляется на оправе объектива буссоли (днем) или электронно-оптической насадки (ночью) с помощью хомута и зажимного винта. Угол поля зрения электронно-оптической насадки при использовании перископа уменьшается до 5 0.

Изображение слайда

Слайд 37

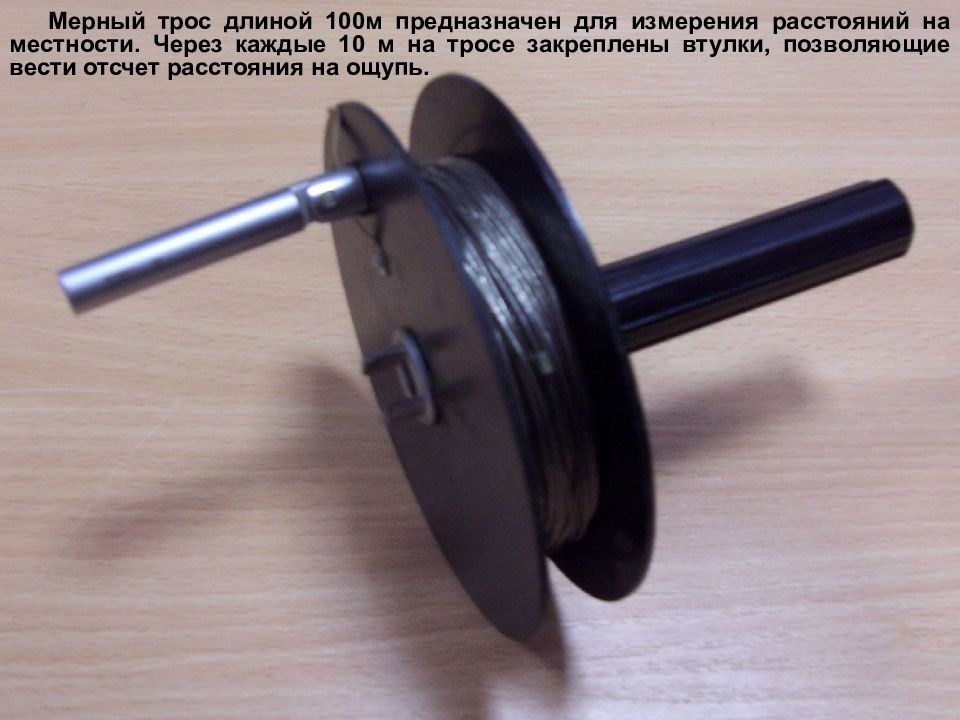

Мерный трос длиной 100м предназначен для измерения расстояний на местности. Через каждые 10 м на тросе закреплены втулки, позволяющие вести отсчет расстояния на ощупь.

Изображение слайда

Слайд 38

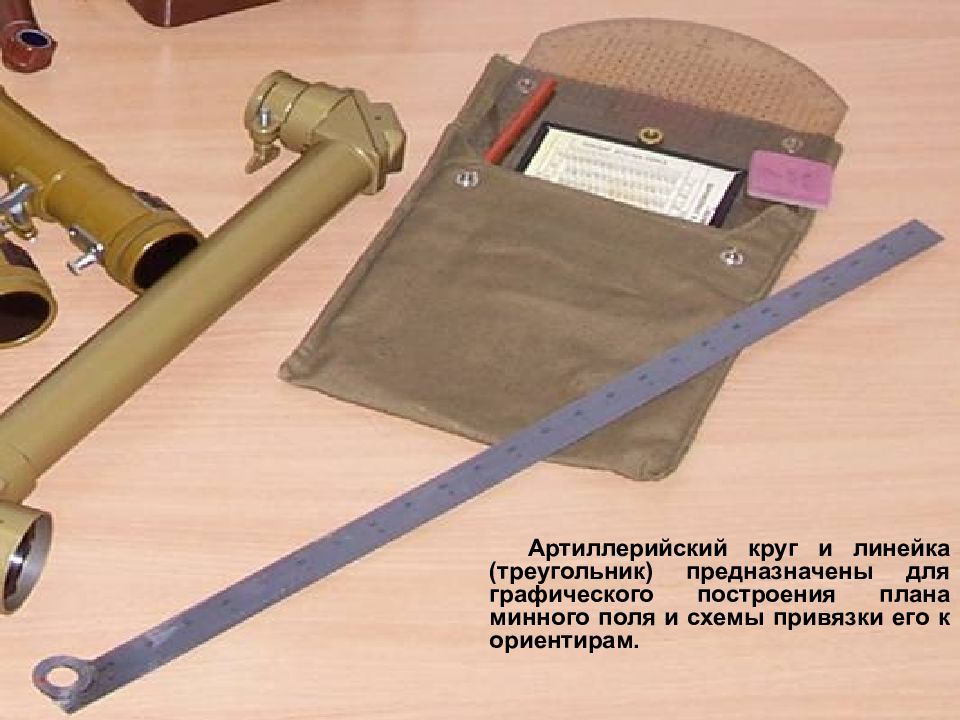

Артиллерийский круг и линейка (треугольник) предназначены для графического построения плана минного поля и схемы привязки его к ориентирам.

Изображение слайда

Слайд 39

Изображение слайда

Слайд 40

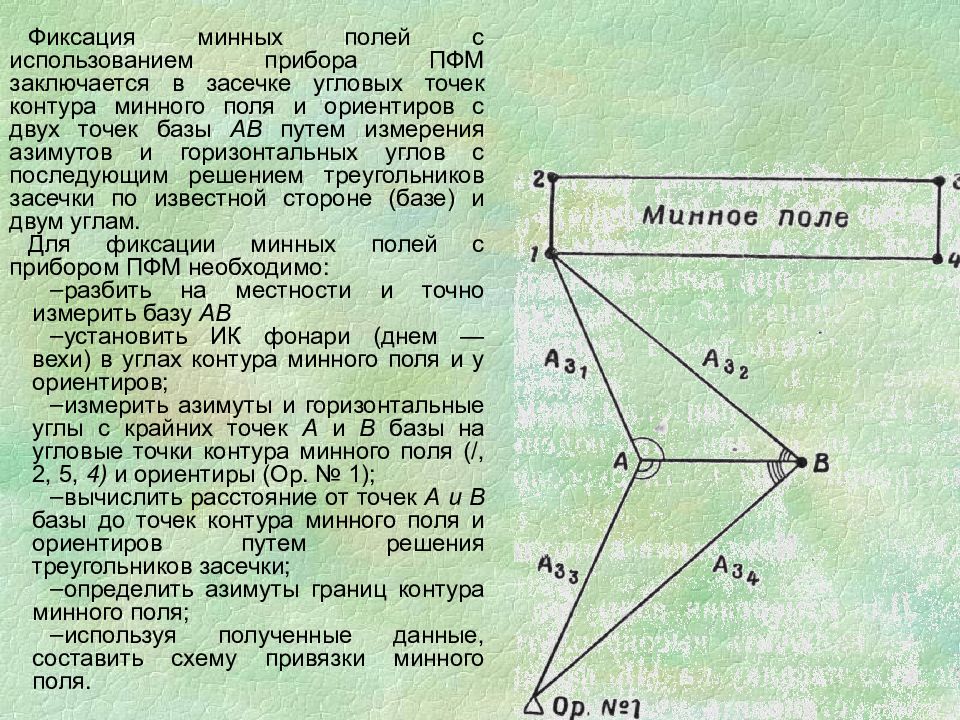

Фиксация минных полей с использованием прибора ПФМ заключается в засечке угловых точек контура минного поля и ориентиров с двух точек базы АВ путем измерения азимутов и горизонтальных углов с последующим решением треугольников засечки по известной стороне (базе) и двум углам. Для фиксации минных полей с прибором ПФМ необходимо: разбить на местности и точно измерить базу АВ установить ИК фонари (днем — вехи) в углах контура минного поля и у ориентиров; измерить азимуты и горизонтальные углы с крайних точек А и В базы на угловые точки контура минного поля (/, 2, 5, 4) и ориентиры (Ор. № 1); вычислить расстояние от точек А и В базы до точек контура минного поля и ориентиров путем решения треугольников засечки; определить азимуты границ контура минного поля; используя полученные данные, составить схему привязки минного поля.

Изображение слайда

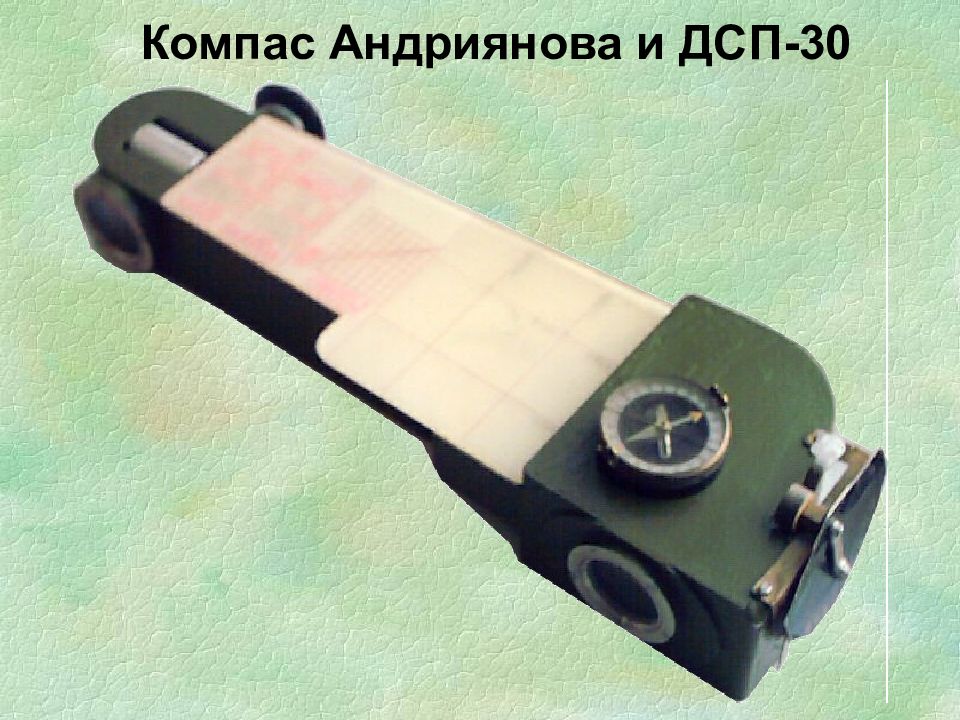

Слайд 41: Компас Андриянова и ДСП-30

Изображение слайда

Слайд 42

Привязка минного поля с помощью компаса и дальномера производится расчетом из двух человек и заключается в том, что с двух точек (ориентиров) дальномером определяются расстояния до точек границы минного поля и компасом - азимуты направлений на них, а также расстояние и азимут между ориентирами. Компас при привязке заграждений устанавливается на планшете с ножкой.

Изображение слайда

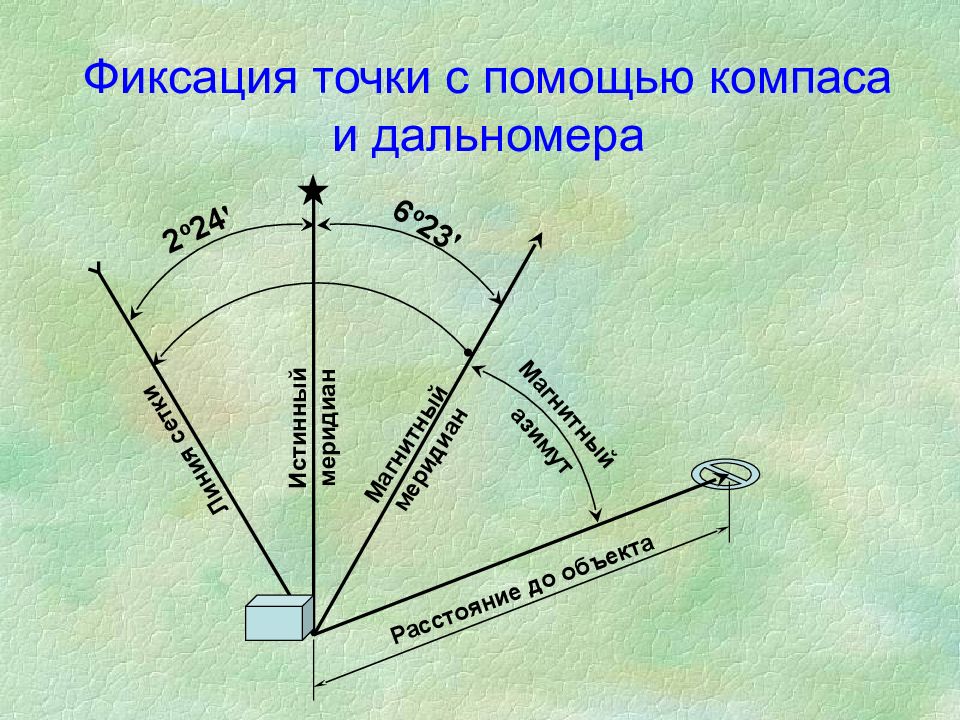

Слайд 43: Фиксация точки с помощью компаса и дальномера

Истинный меридиан Магнитный меридиан Линия сетки 6 о 23 ' 2 о 24 ' Магнитный азимут Расстояние до объекта

Изображение слайда

Слайд 44

Привязка заграждений с двух выбранных ориентиров (вариант)

Изображение слайда

Слайд 45

Данные фиксации заграждений Номера ориен- тиров Расстояния и азимуты от ориентиров до точек на оси заграждений Заграждение №1 В начале Заграждение №3 Заграждение №2 В конце В начале В начале В конце В конце Метр Град Метр Метр Град Град Град Град Метр Метр Метр Град 9.04.85 Заграждение передал ком. в / ч 56789 м-р Заграждение принял ком. в / ч 54789 м-р Кац И.А. Формуляр заграждений (лицевая сторона) Серия 00003 № 10098 Секретно (при заполнении) При угрозе захвата уничтожить Схема отдельных заграждений X =3446500 Ивановка Схема привязки заграждений № 1 и № 3 ПТМП Отметка о передаче заграждений, изменений в них или о снятии заграждения

Изображение слайда

Слайд 46

Содержание информации о заграждениях (одна колонка на заграждение ) Код основной информации о заграждении 33331 33331 33331 Серия формуляра 1 00001 00001 00001 Номер формуляра 2 00031 00031 00031 Выполненная задача: 1-устройство МВЗ; разведка МВЗ;и т.д. Тип заграждения: 1-ПТМП; 2-ППМП; 3-смешанные МП и т.д Принадлежность: 1-свое; 2-противника; 3-неизвестное Степень готовности: 1-первая; 2-вторая; 3-неизвестная Способ управления:1-по радио; 2-по проводам и т.д. 3 11114 11114 11114 Начальные цифры полных прямоугольных координат фиксируемых точек по осям X и Y (нанесены на обрезах карты мелким шрифтом): первые две цифры по оси X, последующие три (две) по оси Y (если по оси Y мелким шрифтом записано две цифры, то впереди ставится ноль) 4 34047 34047 34047 Сокращенные прямоугольные координаты фиксируемых точек в начале и конце заграждения по его оси (для группы мин и отдельной мины-координаты центра), м (пять цифр) Начало X 5 45560 46680 46630 Y 6 55520 54740 54540 Конец X 7 46450 46550 46110 Y 8 55340 54430 54000 Ширина(глубина) заграждения или разрушения, м (пять цифр) 9 00100 00100 00100 Тип установленных мин: 1-ПТМ(противогусеничная) и т.д. Способ установки: 1-на поверхность; 2-в грунт и т.д. 10 13162 13012 13450 11 00000 75002 00000 12 00000 53006 00000 Место установки зарядов: 1-мост; 2-путепровод и т.д. Количество зарядов на объекте, шт. (одна цифра) Общая масса ВВ на объекте, кг. или тротиловый эквивалент заряда, тыс.т. (три цифры) 13 00000 31025 00000 14 00000 00000 00000 Дата выполнения задачи: число (две цифры), меся (две цифры), год (последняя цифра) 15 08034 08034 08034 Время выполнения задачи: часы (две цифры), срок самоликвидации (замедления), ч. (три цифры) 16 05000 05380 05000 Номер части, выполнившей задачу (пять цифр) 17 58672 58672 58672 Серия 000001 №00031 Заграждение принял Фиксацию произвел Исполнитель Чей приказ Выполненная задача Топокарта, год издания Информа- ция о заграждениях Формуляр принял Принял Передал Составил Экз.№3 Экз. №2 Экз. №1 К-н Цой С.М. в / ч 56789, 5.30 5.05.78 г. К-н Лялин Н.г. К-н Лялин Н.г. М-р Куц в / ч 45678 М-р Куц в / ч 45678 М-р Кай в / ч 34567 Номер группы Тип мин Формуляр заграждений ( оборотная сторона) Состав основной информации о заграждениях Контрольный талон

Изображение слайда

Слайд 47

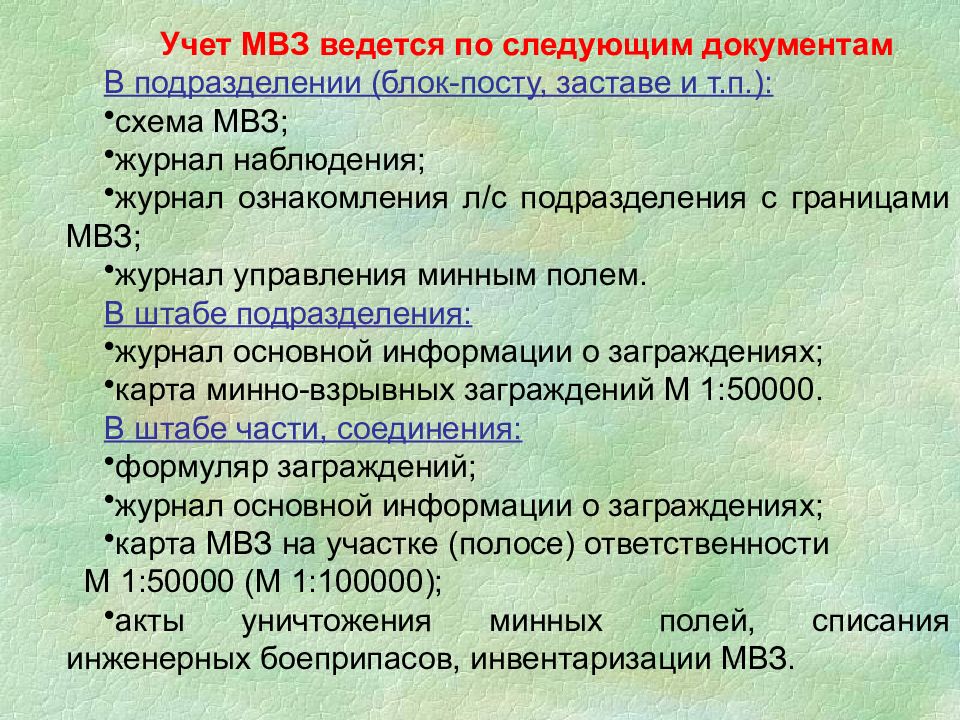

Учет МВЗ ведется по следующим документам В подразделении ( блок-посту, заставе и т.п.): схема МВЗ; журнал наблюдения; журнал ознакомления л/с подразделения с границами МВЗ; журнал управления минным полем. В штабе подразделения: журнал основной информации о заграждениях; карта минно-взрывных заграждений М 1:50000. В штабе части, соединения: формуляр заграждений; журнал основной информации о заграждениях; карта МВЗ на участке (полосе) ответственности М 1:50000 (М 1:100000); акты уничтожения минных полей, списания инженерных боеприпасов, инвентаризации МВЗ.

Изображение слайда

Слайд 48

Особенности применения противопехотных мин в соответствии с требованиями Протокола II Женевской конвенции 1980 года 1.1 При фиксации (регистрации) дистанционно устанавливаемых МП указывается местоположение района их нахождения а также количество, время их установки и сроки самоликвидации. 1.2. При фиксации (регистрации) «обычных» МП их положение на местности фиксируется путем привязки к координатам не менее чем с двух базовых точек. Фиксация (регистрация) МВЗ:

Изображение слайда

Слайд 49

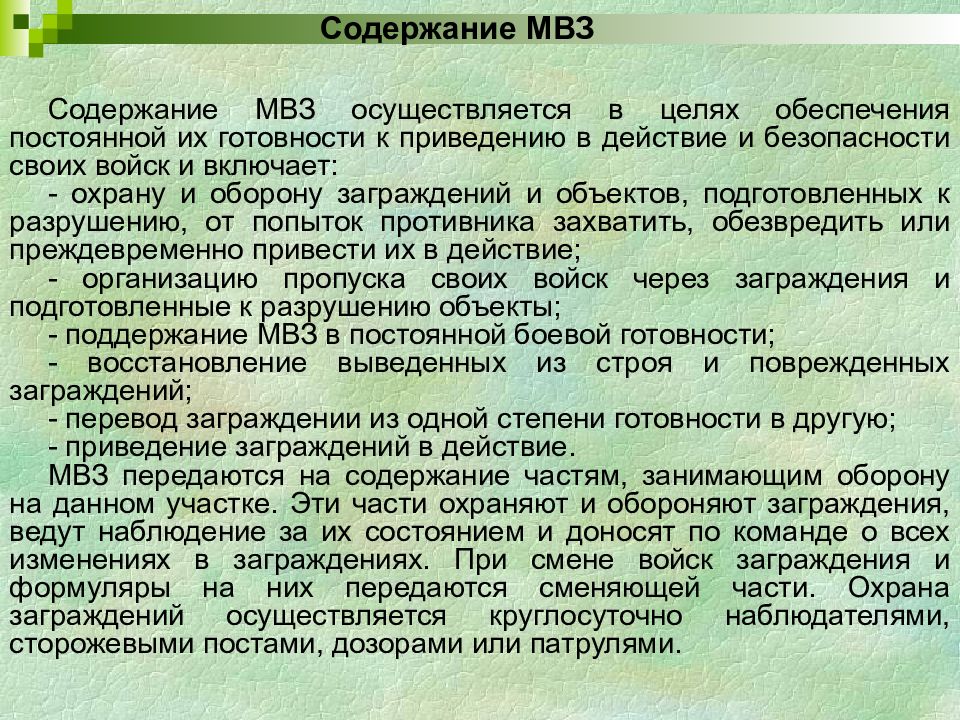

Содержание МВЗ осуществляется в целях обеспечения постоянной их готовности к приведению в действие и безопасности своих войск и включает: - охрану и оборону заграждений и объектов, подготовленных к разрушению, от попыток противника захватить, обезвредить или преждевременно привести их в действие; - организацию пропуска своих войск через заграждения и подготовленные к разрушению объекты; - поддержание МВЗ в постоянной боевой готовности; - восстановление выведенных из строя и поврежденных заграждений; - перевод заграждении из одной степени готовности в другую; - приведение заграждений в действие. МВЗ передаются на содержание частям, занимающим оборону на данном участке. Эти части охраняют и обороняют заграждения, ведут наблюдение за их состоянием и доносят по команде о всех изменениях в заграждениях. При смене войск заграждения и формуляры на них передаются сменяющей части. Охрана заграждений осуществляется круглосуточно наблюдателями, сторожевыми постами, дозорами или патрулями. Содержание МВЗ

Изображение слайда

Слайд 50

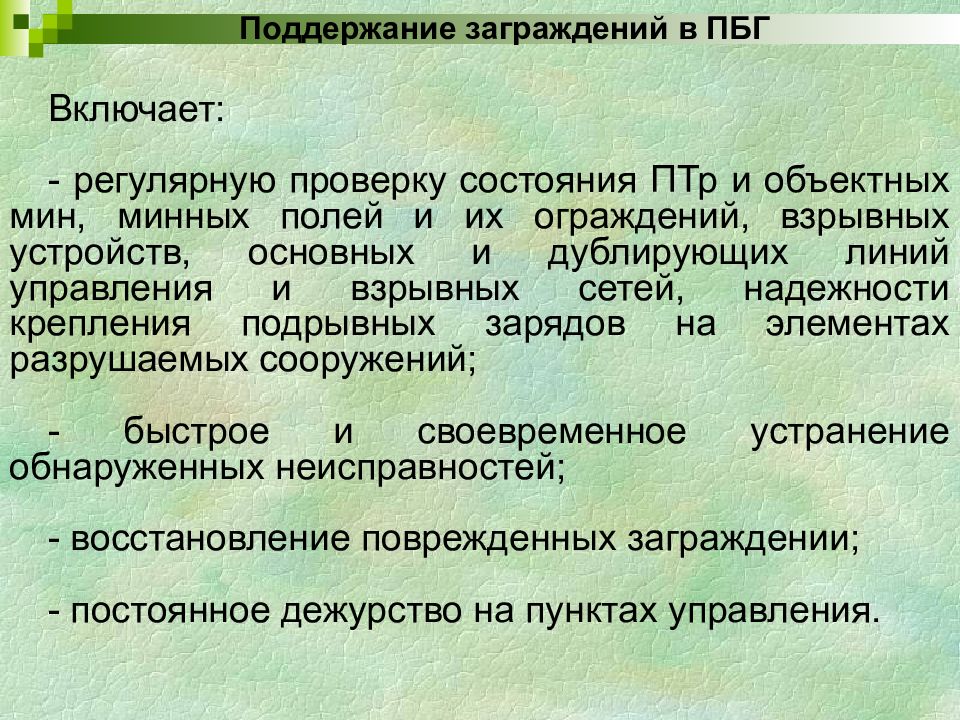

Включает: - регулярную проверку состояния ПТр и объектных мин, минных полей и их ограждений, взрывных устройств, основных и дублирующих линий управления и взрывных сетей, надежности крепления подрывных зарядов на элементах разрушаемых сооружений; - быстрое и своевременное устранение обнаруженных неисправностей; - восстановление поврежденных заграждении; - постоянное дежурство на пунктах управления. Поддержание заграждений в ПБГ

Изображение слайда

Слайд 51

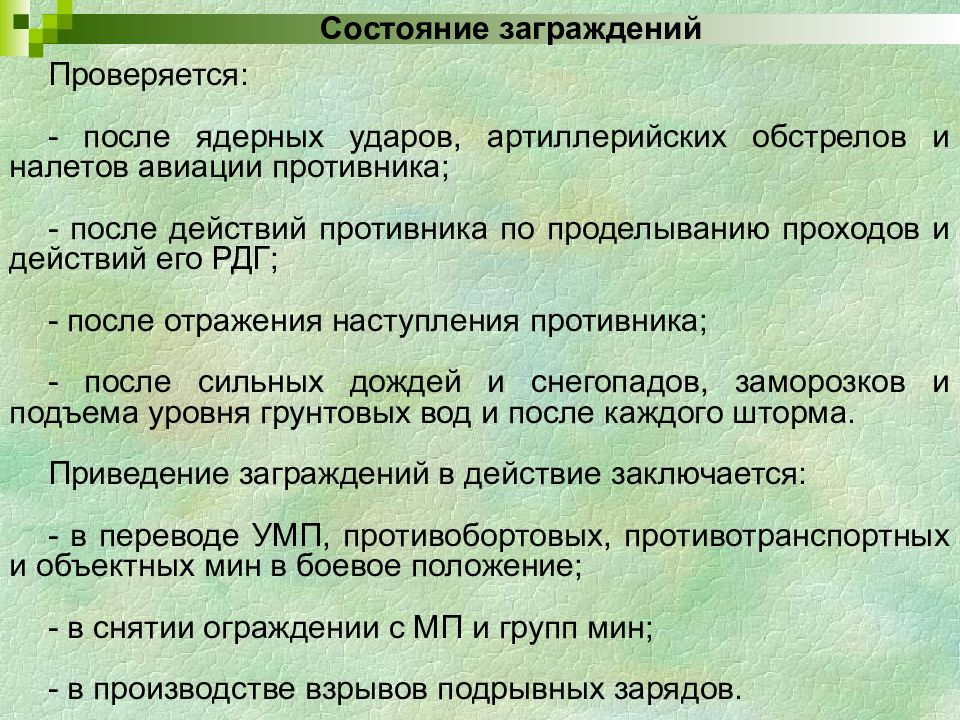

Проверяется: - после ядерных ударов, артиллерийских обстрелов и налетов авиации противника; - после действий противника по проделыванию проходов и действий его РДГ; - после отражения наступления противника; - после сильных дождей и снегопадов, заморозков и подъема уровня грунтовых вод и после каждого шторма. Приведение заграждений в действие заключается: - в переводе УМП, противобортовых, противотранспортных и объектных мин в боевое положение; - в снятии ограждении с МП и групп мин; - в производстве взрывов подрывных зарядов. Состояние заграждений

Изображение слайда

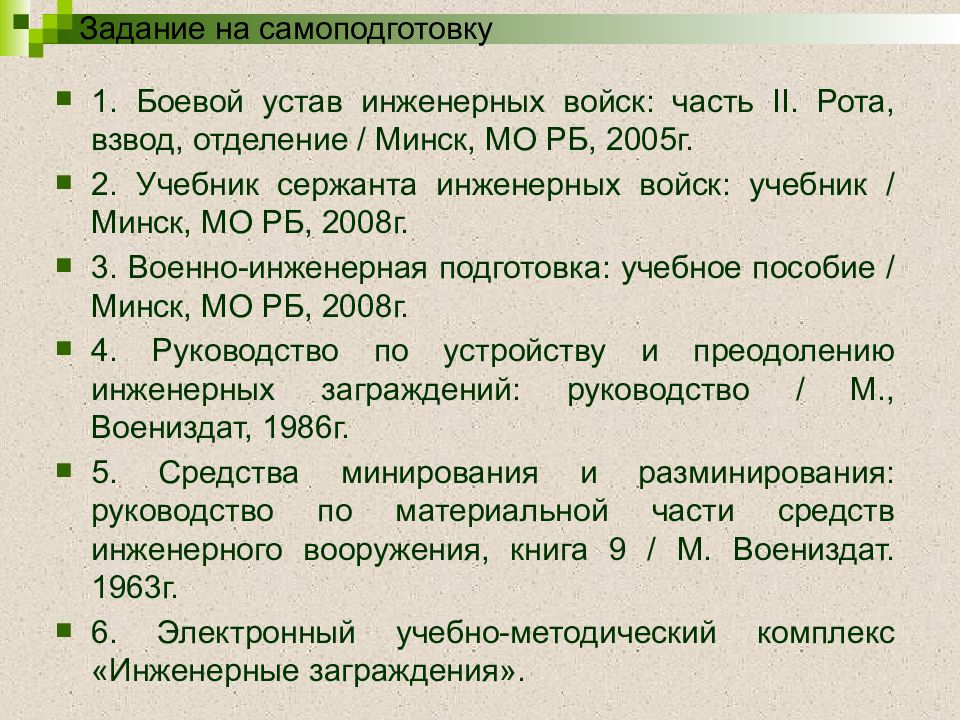

Слайд 52: Задание на самоподготовку

1. Боевой устав инженерных войск: часть II. Рота, взвод, отделение / Минск, МО РБ, 2005г. 2. Учебник сержанта инженерных войск: учебник / Минск, МО РБ, 2008г. 3. Военно-инженерная подготовка: учебное пособие / Минск, МО РБ, 2008г. 4. Руководство по устройству и преодолению инженерных заграждений: руководство / М., Воениздат, 1986г. 5. Средства минирования и разминирования: руководство по материальной части средств инженерного вооружения, книга 9 / М. Воениздат. 1963г. 6. Электронный учебно-методический комплекс «Инженерные заграждения».

Изображение слайда

Слайд 53: Азимут α – угол между направлением на север и направлением на объект

α =30 0 α =330 0

Изображение слайда

Слайд 54: Истинный, магнитный азимуты и дирекционный угол

Истинный меридиан Магнитный меридиан Линия сетки Дирекционный угол Среднее сближение Склонение на 19__ г.

Изображение слайда

Слайд 55: Карта У-34-37-В-в 1:25 000

Истинный меридиан Магнитный меридиан Линия сетки 6 о 23 ' 2 о 24 ' При движении по азимуту без учета склонения на дальности 100 м ОШИБКА составляет 3,9 м При движении по азимуту без учета сближения на дальности 100 м ОШИБКА составляет 10,87 м

Изображение слайда

Слайд 56

Х=37610555 У=28420986

Изображение слайда

Последний слайд презентации: Тема № 3 : Установка минных полей

Военнослужащие Вооруженных Сил Республики Беларусь должны твердо знать и неукоснительно соблюдать требования: Норм международного гуманитарного права; Руководства по устройству и преодолению заграждений; Директивы УИВГШВС МО РБ № ---------- по учету и фиксации инженерных заграждений.

Изображение слайда
