ST120
Service Training, VK-21, 05.2005 Управление двигателем с учетом крутящего момента Сглаживание скачков мощности ASR, MSR, ESP Automatik- getriebe Внешние требования к крутящему моменту Внутренние требования к крутящему моменту Величины, влияющие на крутящий момент Угол дроссельной заслонки Давление наддува Угол опережения зажигания Отключение цилиндров Время впрыска Желание водителя Динамика движения ASR, MSR, ESP Комфорт движения с АКПП GRA Координирование в БУ ДВС крутящего момента и КПД двигателя старт Регулировка холостого хода Разогрев катализатора Ограничение мощности Комфорт движения Защита компонентов Ограничение крутящего момента
Service Training, VK-21, 05.2005 Управление двигателем с учетом крутящего момента Воспламенение, впрыск топлива Реальный крутящий момент Масса воздуха БУ двигателя 2.Weg Заданный крутящий момент 1.Weg

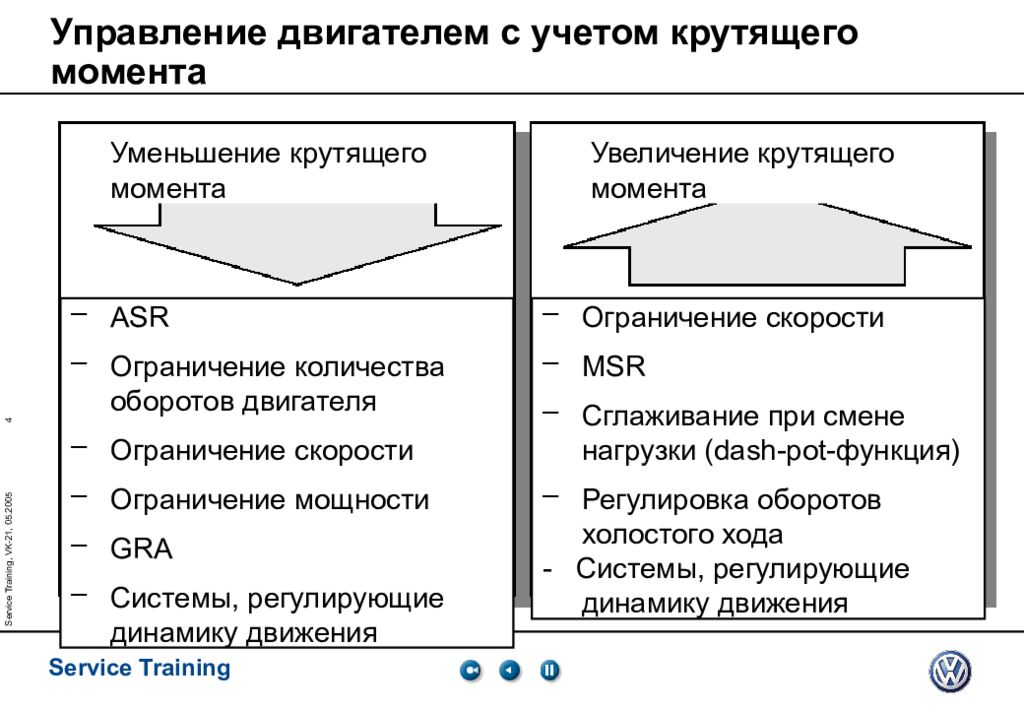

Service Training, VK-21, 05.2005 Управление двигателем с учетом крутящего момента Уменьшение крутящего момента ASR Ограничение количества оборотов двигателя Ограничение скорости Ограничение мощности GRA Системы, регулирующие динамику движения Увеличение крутящего момента Ограничение скорости MSR Сглаживание при смене нагрузки (dash-pot- функция ) Регулировка оборотов холостого хода - Системы, регулирующие динамику движения
Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки Датчик положения педали газа Модуль педали газа БУ дроссельной заслонкой БУ двигателя
Service Training, VK-21, 05.2005 Нажатие на педаль
Service Training, VK-21, 05.2005 Модуль педали газа Ввиду дальнейшего развития датчик положения педали газа был заменен модулем педали газа. При МКПП : Упорный валик При АКПП : нажимной элемент для реализации Kickdown корпус Крышка корпуса с датчиком
Service Training, VK-21, 05.2005 Модуль педали газа Движение педали газа Зона Kickdown Упор педали газа Механический полный газ Сигнальное напряжение в V Желание водителя
Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки Привод заслонки G186 ( электронная педаль газа ) Датчик угла закрытия дроссельной заслонки G187 и G188 Корпус с дроссельной заслонкой Крышка с встроенными контактами Сопротивление в Угол открытия заслонки %

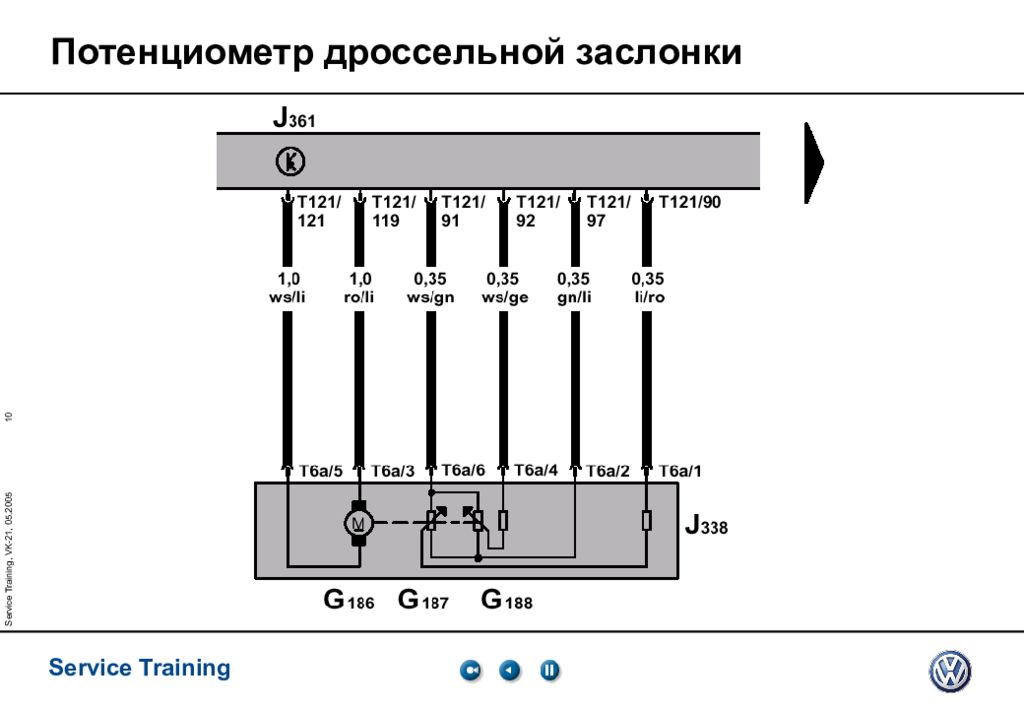

Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки
Service Training, VK-21, 05.2005 Датчик положения педали газа F316_210 F316_208 F316_212 пластина Металлическая пластина катушка Принимающие катушки
Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки внимание : Проверка величины сопротивления не допустима !

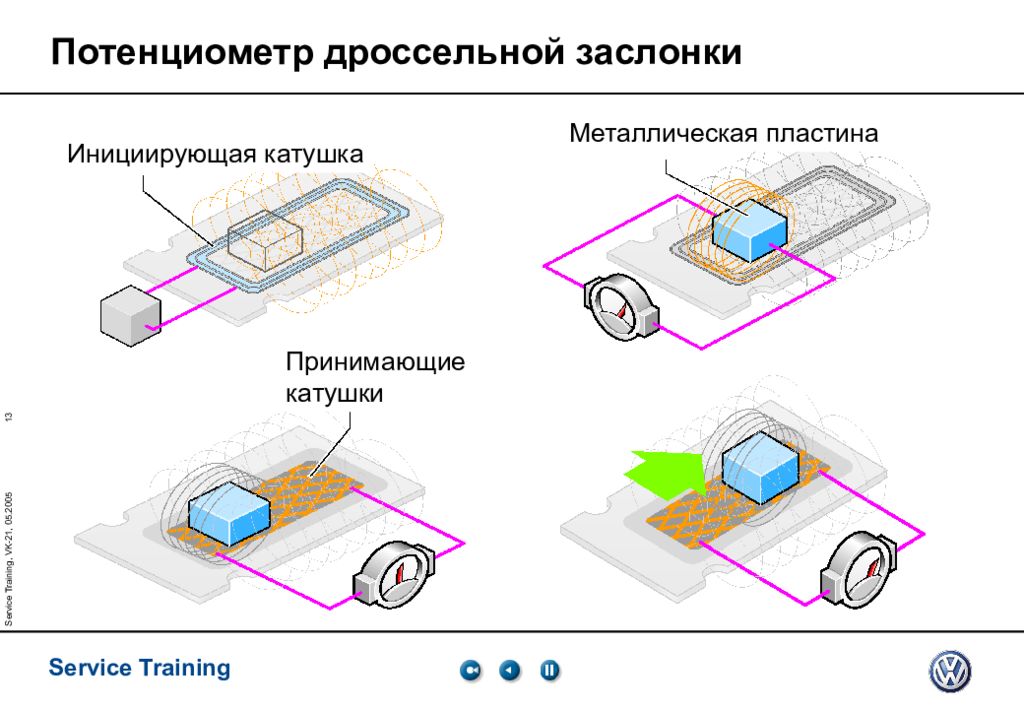

Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки Инициирующая катушка Принимающие катушки Металлическая пластина

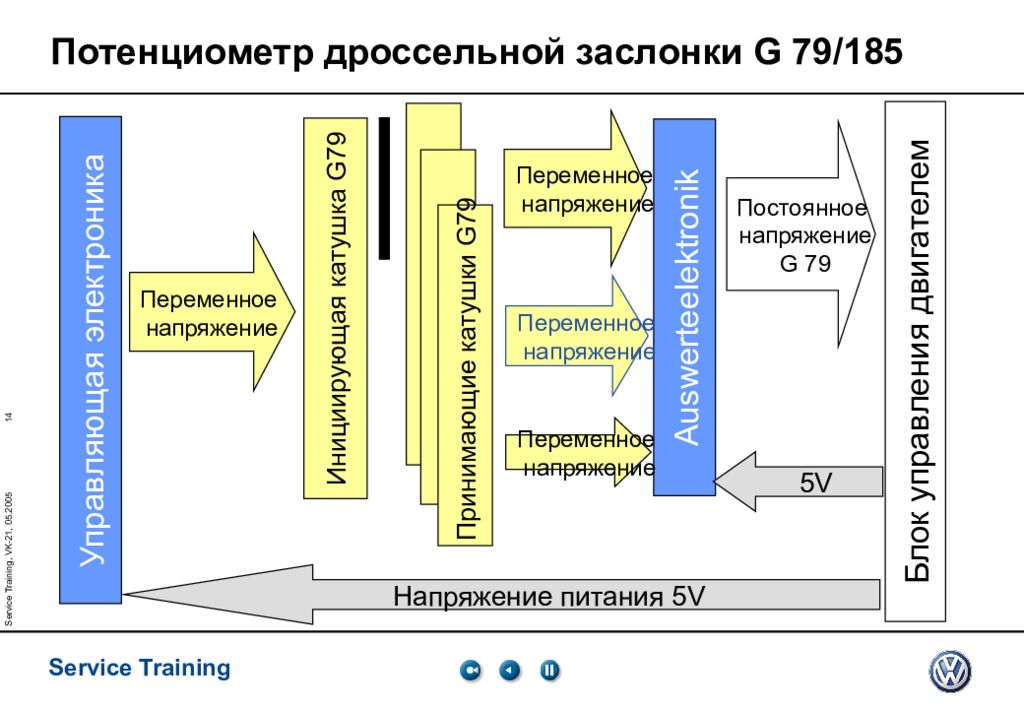

Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки G 79/185 Инициирующая катушка G79 Управляющая электроника Переменное напряжение Блок управления двигателем Auswerteelektronik Напряжение питания 5V 5V Постоянное напряжение G 79 Принимающие катушки G79 Переменное напряжение Переменное напряжение Переменное напряжение

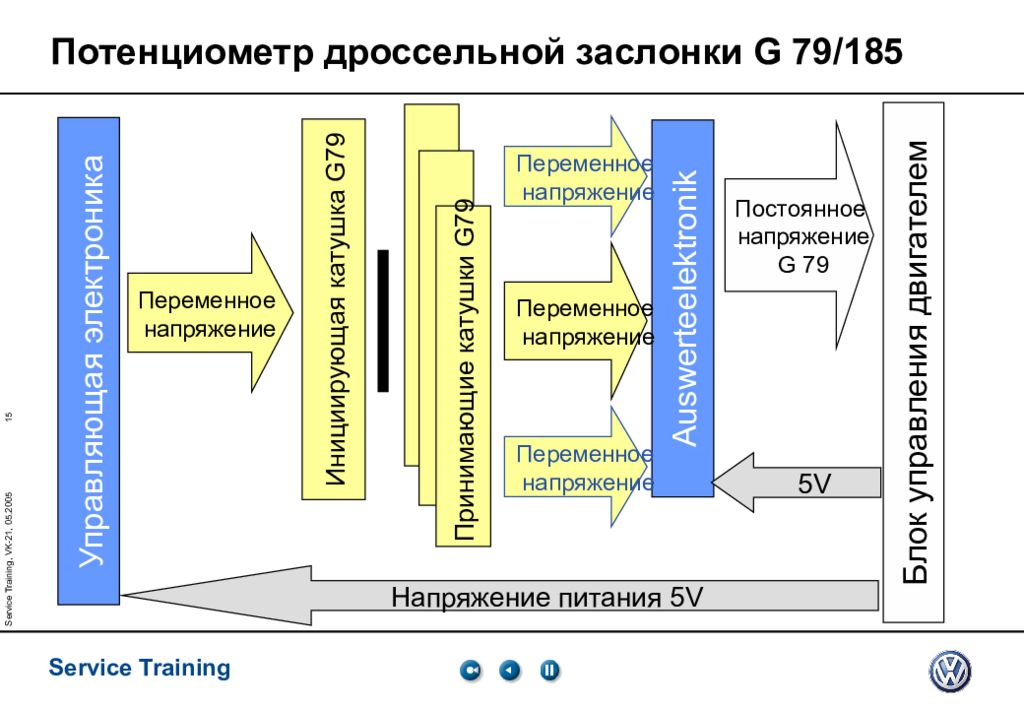

Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки G 79/185 Инициирующая катушка G79 Управляющая электроника Переменное напряжение Блок управления двигателем Auswerteelektronik Напряжение питания 5V 5V Постоянное напряжение G 79 Принимающие катушки G79 Переменное напряжение Переменное напряжение Переменное напряжение
Service Training, VK-21, 05.2005 Потенциометр дроссельной заслонки G 79/185 Инициирующая катушка G79 Управляющая электроника Переменное напряжение Блок управления двигателем Auswerteelektronik Напряжение питания 5V 5V Постоянное напряжение G 79 Принимающие катушки G79 Переменное напряжение Переменное напряжение Переменное напряжение
Service Training, VK-21, 05.2005 Black screeen
