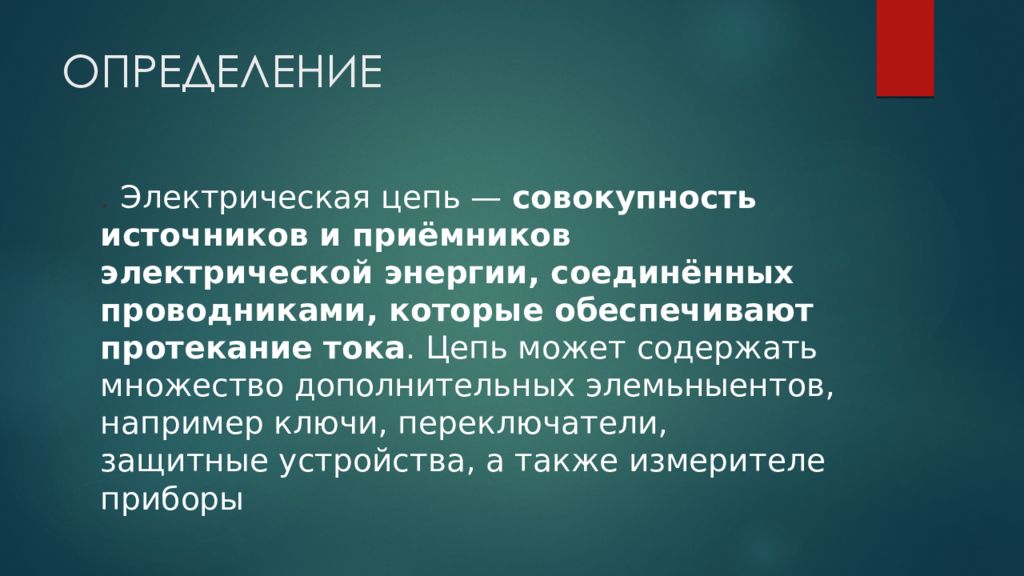

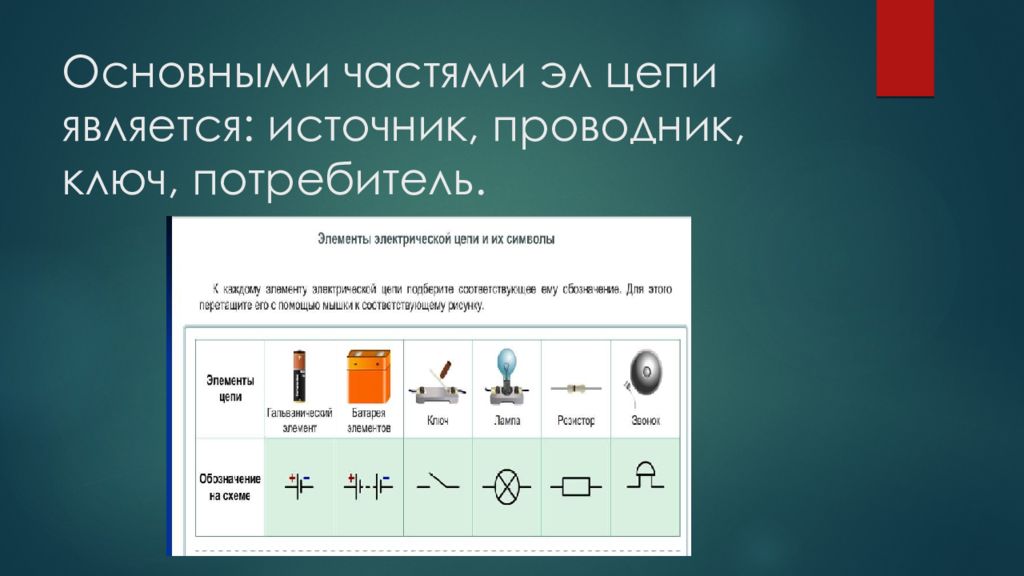

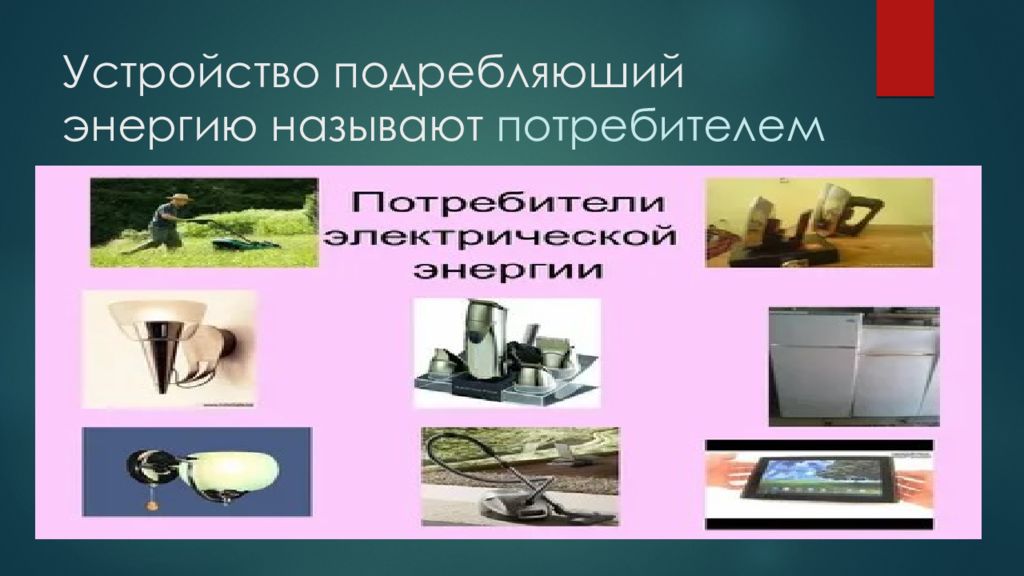

. Электрическая цепь — совокупность источников и приёмников электрической энергии, соединённых проводниками, которые обеспечивают протекание тока. Цепь может содержать множество дополнительных элем ьны ентов, например ключи, переключатели, защитные устройства, а также измерителе приборы

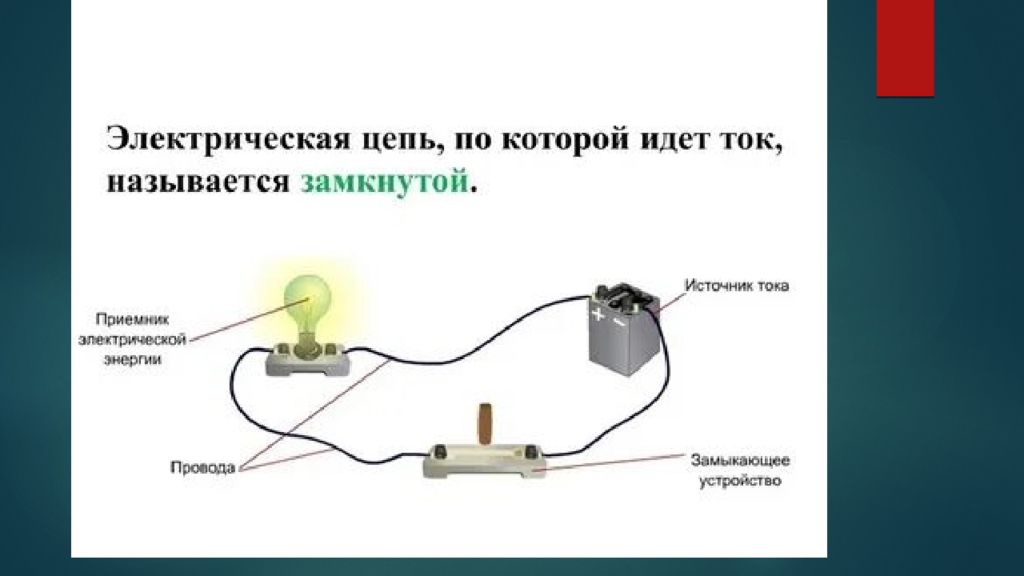

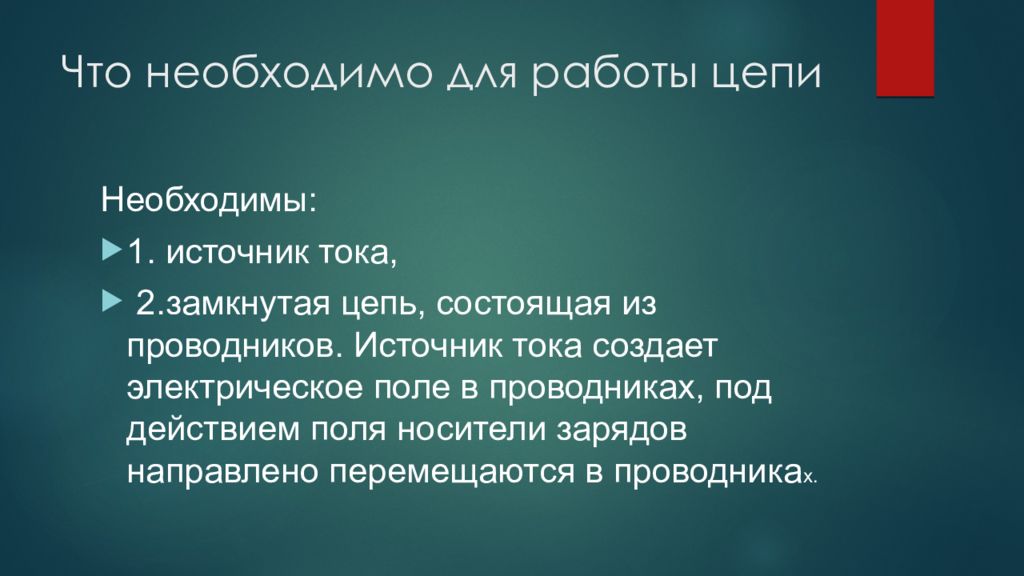

Необходимы : 1. источник тока, 2.замкнутая цепь, состоящая из проводников. Источник тока создает электрическое поле в проводниках, под действием поля носители зарядов направлено перемещаются в проводника х.

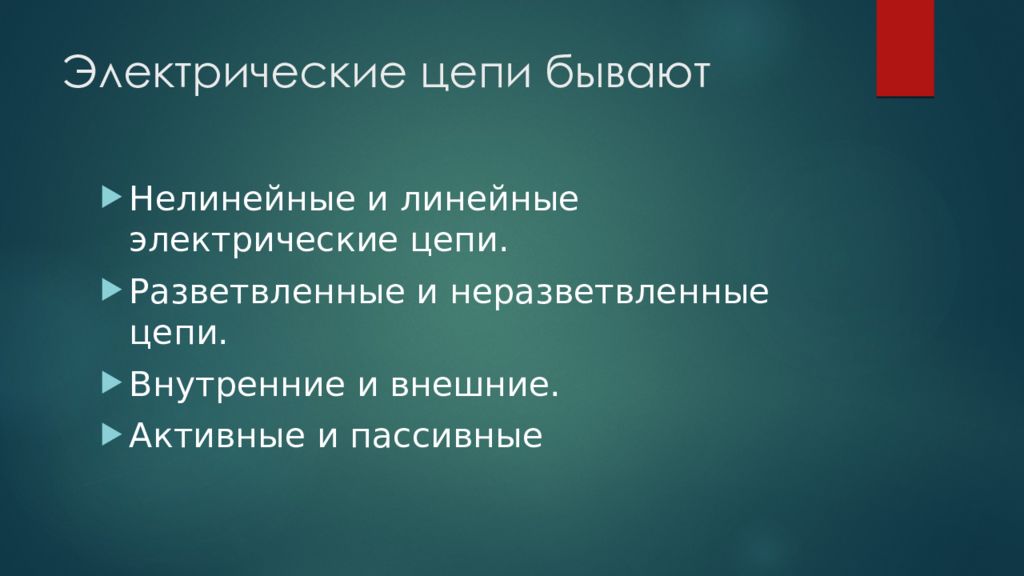

Нелинейные и линейные электрические цепи. Разветвленные и неразветвленные цепи. Внутренние и внешние. Активные и пассивные

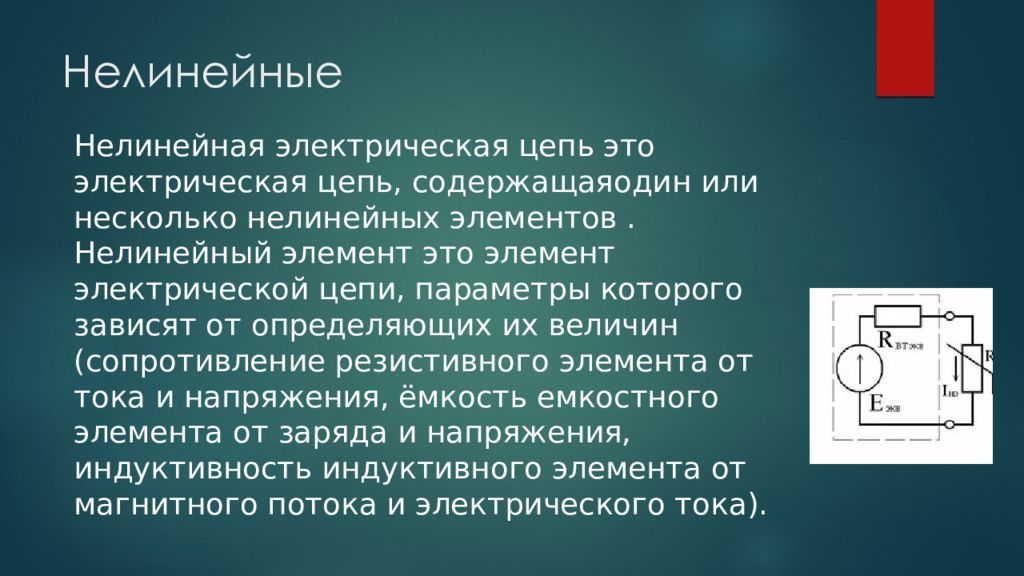

Нелинейная электрическая цепь это электрическая цепь, содержащаяодин или несколько нелинейных элементов. Нелинейный элемент это элемент электрической цепи, параметры которого зависят от определяющих их величин (сопротивление резистивного элемента от тока и напряжения, ёмкость емкостного элемента от заряда и напряжения, индуктивность индуктивного элемента от магнитного потока и электрического тока).

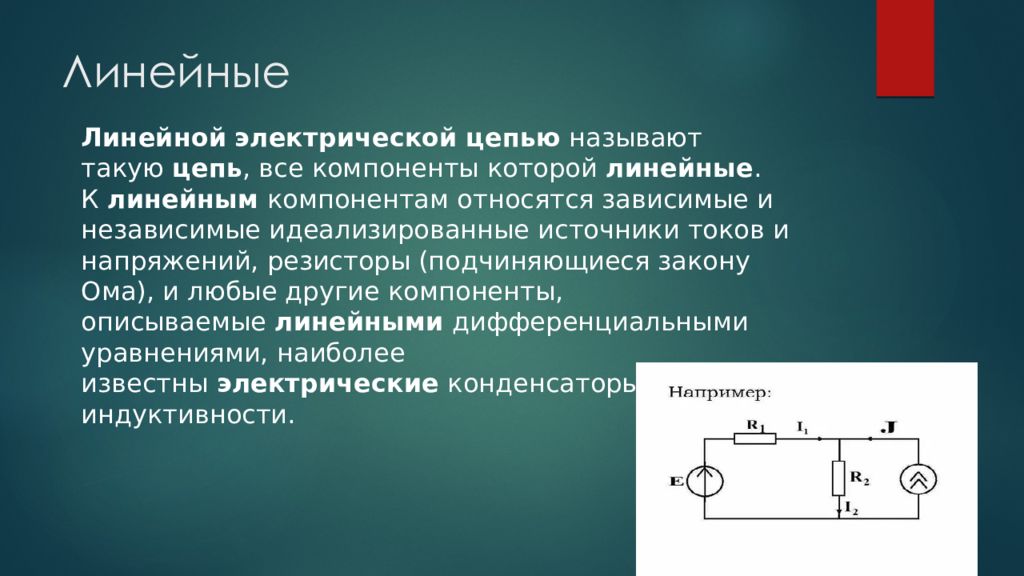

Линейной электрической цепью называют такую цепь, все компоненты которой линейные. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и катушки индуктивности.

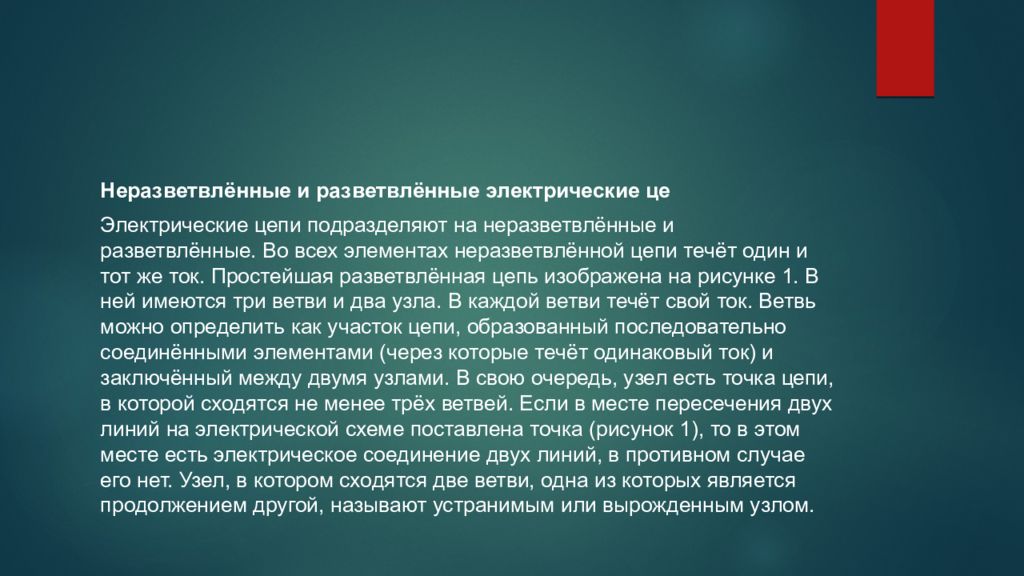

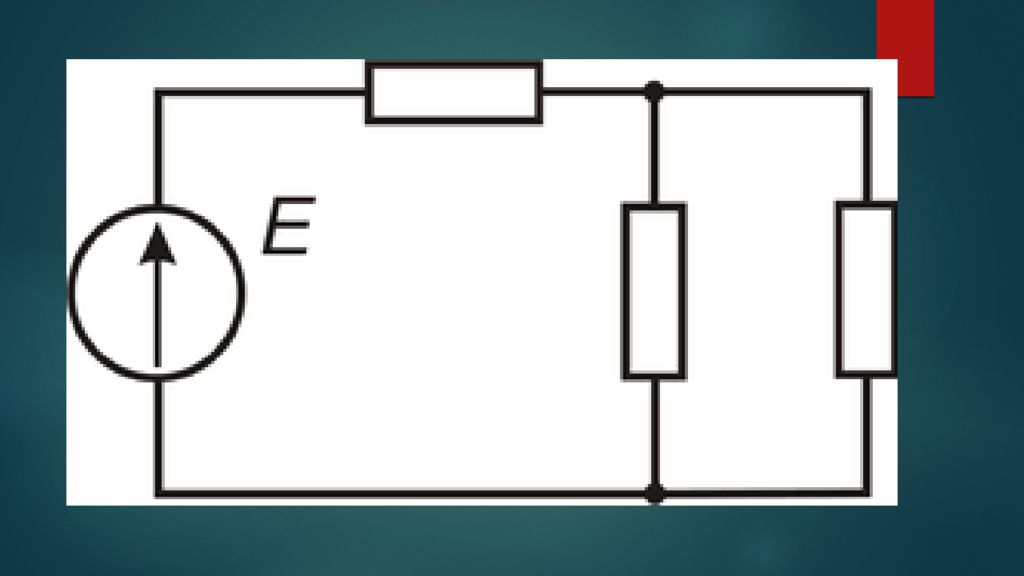

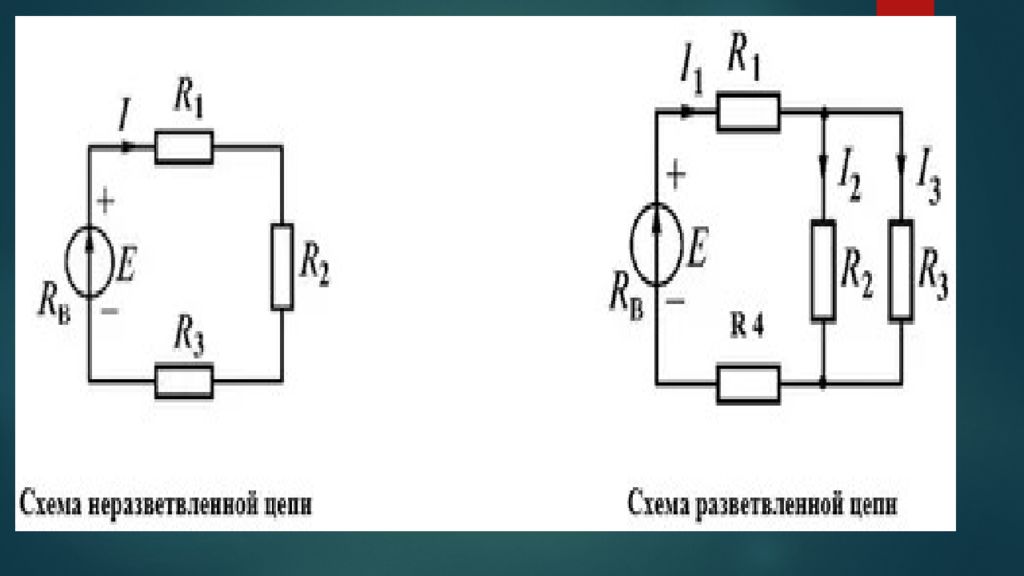

Неразветвлённые и разветвлённые электрические це Электрические цепи подразделяют на неразветвлённые и разветвлённые. Во всех элементах неразветвлённой цепи течёт один и тот же ток. Простейшая разветвлённая цепь изображена на рисунке 1. В ней имеются три ветви и два узла. В каждой ветви течёт свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединёнными элементами (через которые течёт одинаковый ток) и заключённый между двумя узлами. В свою очередь, узел есть точка цепи, в которой сходятся не менее трёх ветвей. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 1), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Узел, в котором сходятся две ветви, одна из которых является продолжением другой, называют устранимым или вырожденным узлом.

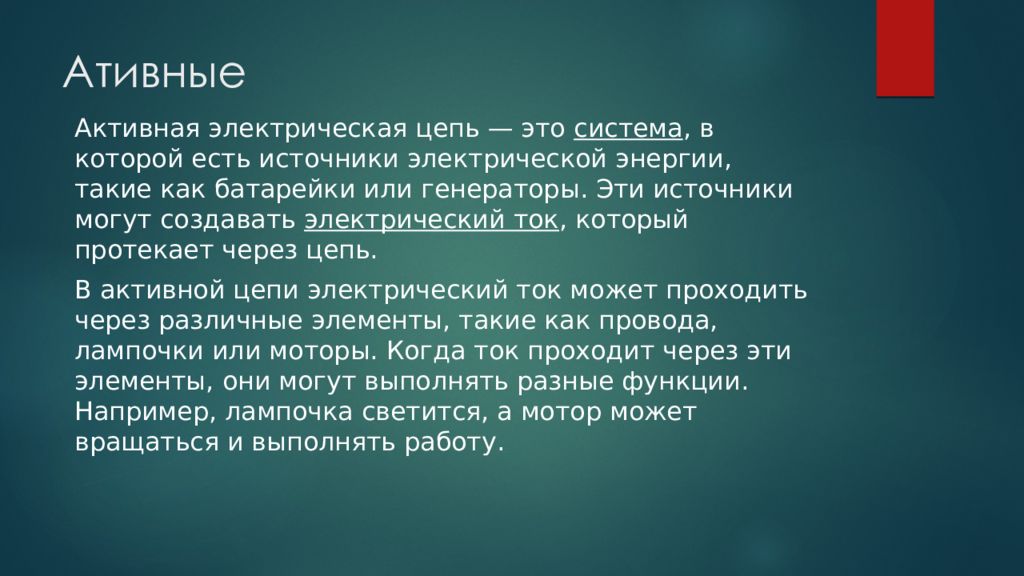

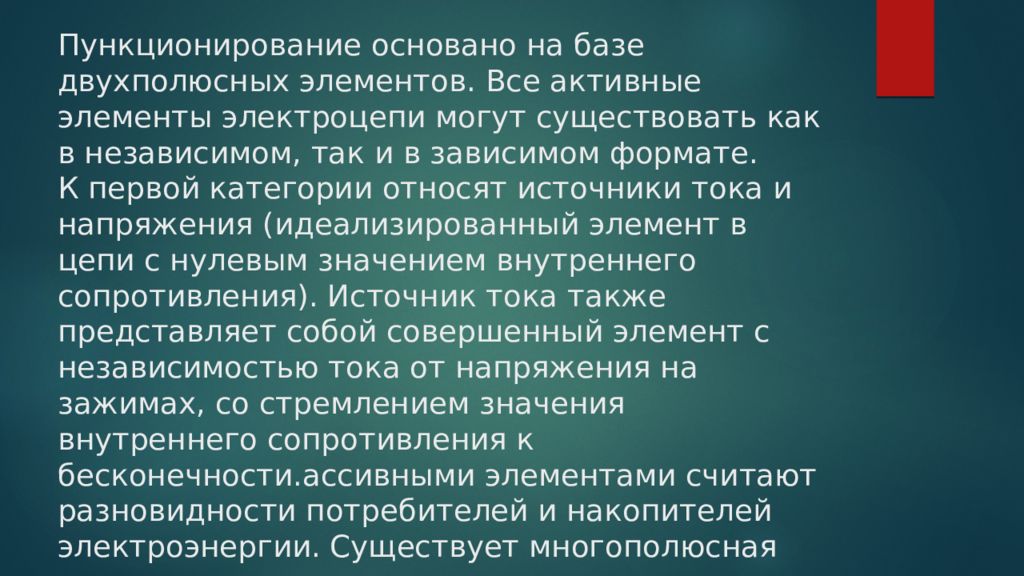

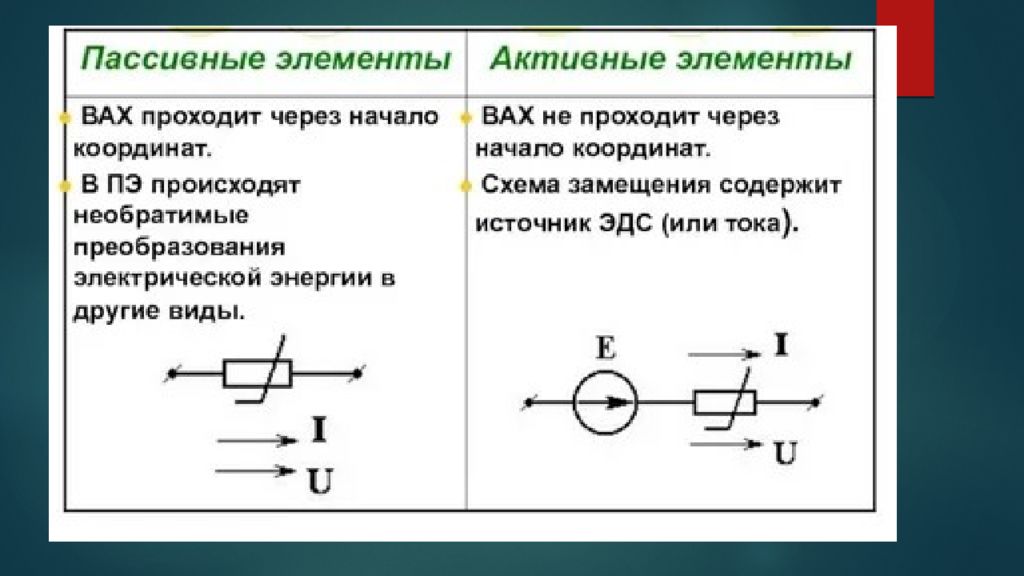

Активная электрическая цепь — это система, в которой есть источники электрической энергии, такие как батарейки или генераторы. Эти источники могут создавать электрический ток, который протекает через цепь. В активной цепи электрический ток может проходить через различные элементы, такие как провода, лампочки или моторы. Когда ток проходит через эти элементы, они могут выполнять разные функции. Например, лампочка светится, а мотор может вращаться и выполнять работу.
