Чему равны сопротивление спирали и мощность электрической лампы в рабочем состоянии, у которой на цоколе написано 6,3 В, 0,22 А? Задача 1
При напряжении 110 В, подведенном к резистору, сила тока в нем равна 5 А. Какова будет сила тока в резисторе, если напряжение на нем увеличить на 10 В? Задача 2

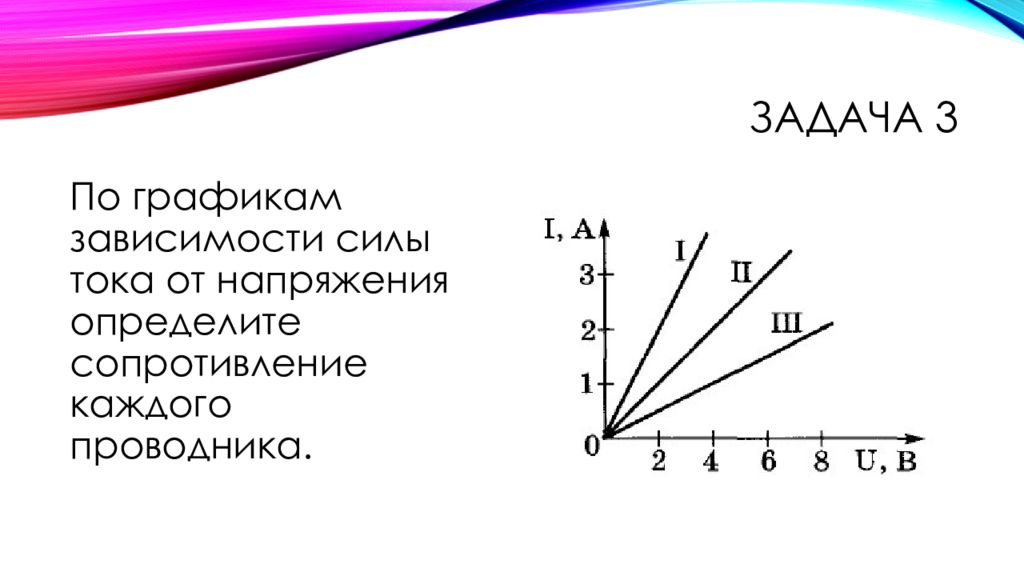

По графикам зависимости силы тока от напряжения определите сопротивление каждого проводника. Задача 3
Сопротивление каждого резистора в цепи равно 100 Ом. Участок подключён к источнику постоянного напряжения выводами A и B. Напряжение на резисторе 4 равно 12 В. Найти напряжение между выводами схемы на участке A – B Задача 4
Участок цепи, который состоит из четырёх резисторов, подключён к источнику с напряжением 40 В. Вычислите силу тока и напряжение на каждом из резисторов. Сопротивление первого резистора равно 2,5 Ом, второго и третьего – по 10 Ом, четвёртого – 20 Ом. Задача 5

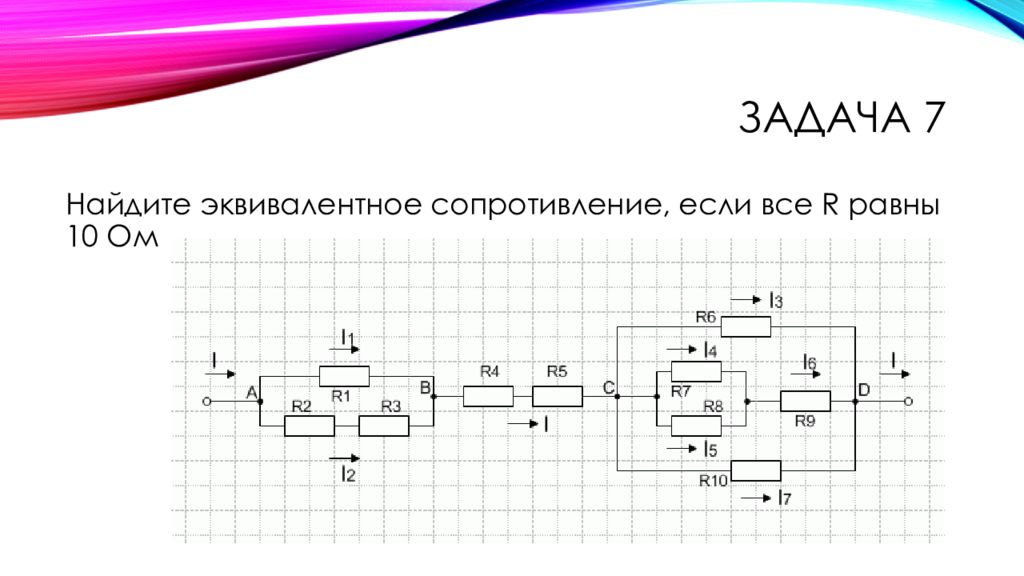

Найдите эквивалентное сопротивление, если все R равны 10 Ом Задача 6
Составьте уравнение для данного контура Задача 9

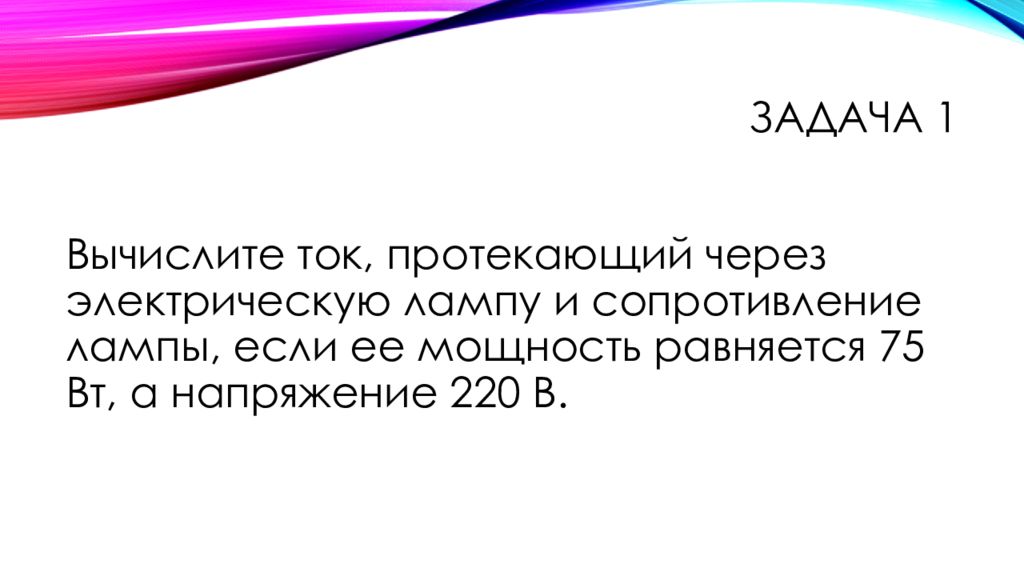

Вычислите ток, протекающий через электрическую лампу и сопротивление лампы, если ее мощность равняется 75 Вт, а напряжение 220 В.
К аккумулятору с ЭДС 12 В, подключена лампочка и два параллельно соединенных резистора сопротивлением каждый по 10 Ом. Известно, что ток в цепи 0,5 А, а сопротивление лампочки R/2. Найти внутреннее сопротивление аккумулятора.
Найдите эквивалентное сопротивление Задача 3
Найдите общее напряжение, а также токи и напряжения на каждом из резисторов Задача 4
Найдите общий ток, а также токи и напряжения на каждом из резисторов Задача 5
Найдите эквивалентное сопротивление
Найдите эквивалентное сопротивление, если все R равны 10 Ом

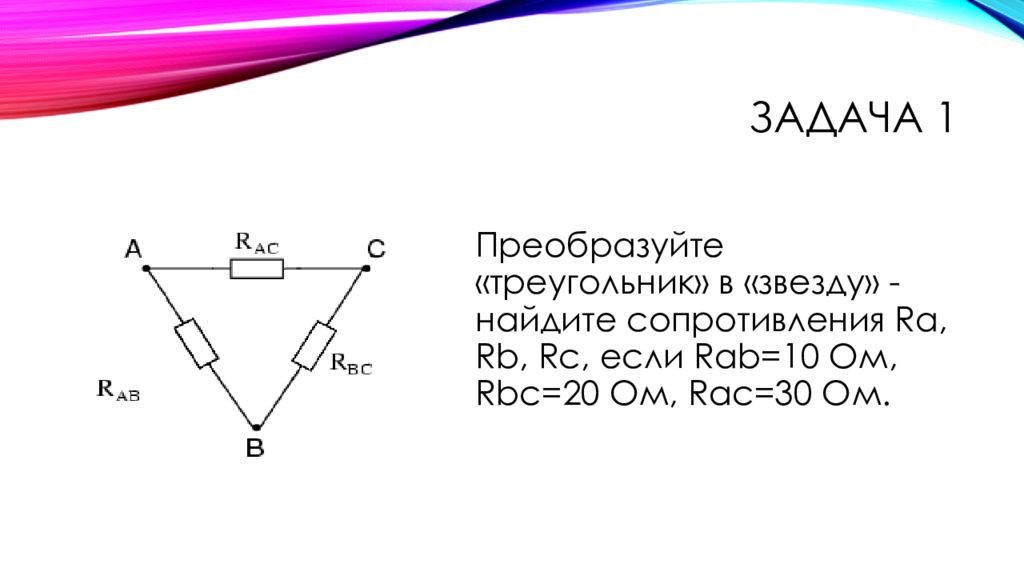

Преобразуйте «треугольник» в «звезду» - найдите сопротивления Ra, Rb, Rc, если Rab =10 Ом, Rbc =20 Ом, Rac =30 Ом.
Преобразуйте «звезду» в « треугольник » - найдите сопротивления Ra b, Rb c, R a c, если Ra=10 Ом, Rb =20 Ом, Rc =30 Ом.

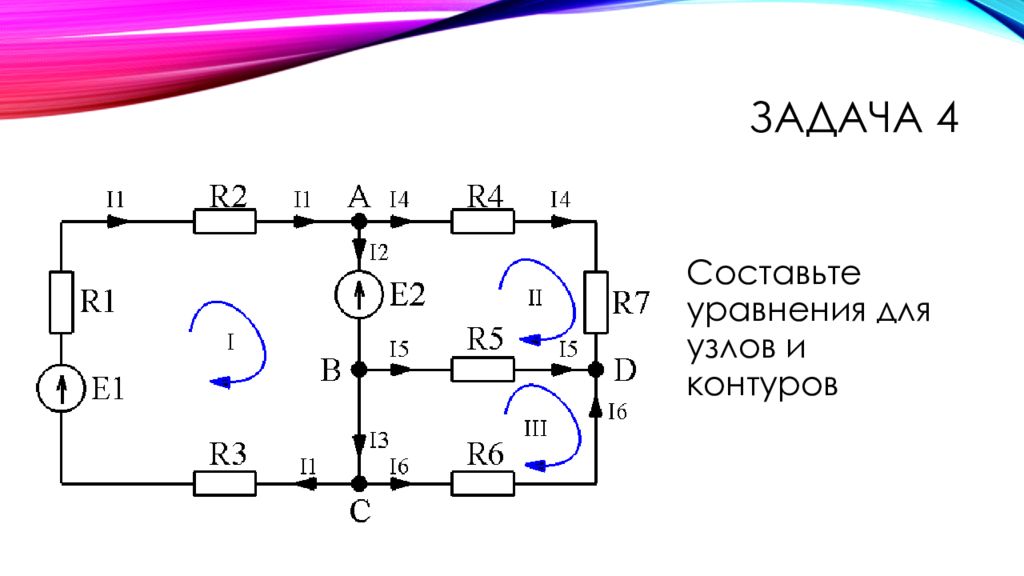

Составьте уравнения для узла и контуров Задача 3
Составьте уравнения для узлов и контуров Задача 4
Составьте уравнения для узлов и контуров
