Расчет электрических цепей

Первый слайд презентации: Расчет электрических цепей

Изображение слайда

Слайд 2: Последовательное соединение – соединение, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д

R 1 R 2 V V - +

Последовательное соединение – соединение, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д.

Изображение слайда

Слайд 3

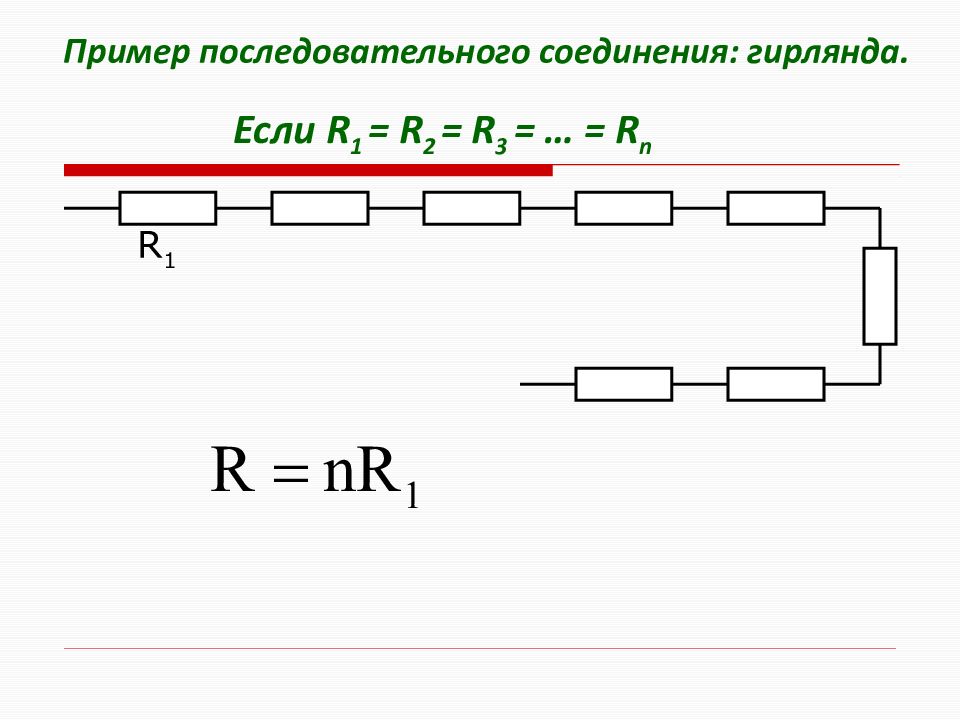

R 1 Если R 1 = R 2 = R 3 = … = R n Пример последовательного соединения: гирлянда.

Изображение слайда

Слайд 4: Параллельное соединение- соединение, при котором начала всех проводников присоединяются к одной точке цепи, а их концы к другой

V R 2 R 1 - +

Изображение слайда

Слайд 5

R 1 Если R 1 = R 2 = R 3 = … = R n Пример параллельного соединения: потребители в жилых помещениях.

Изображение слайда

Слайд 6

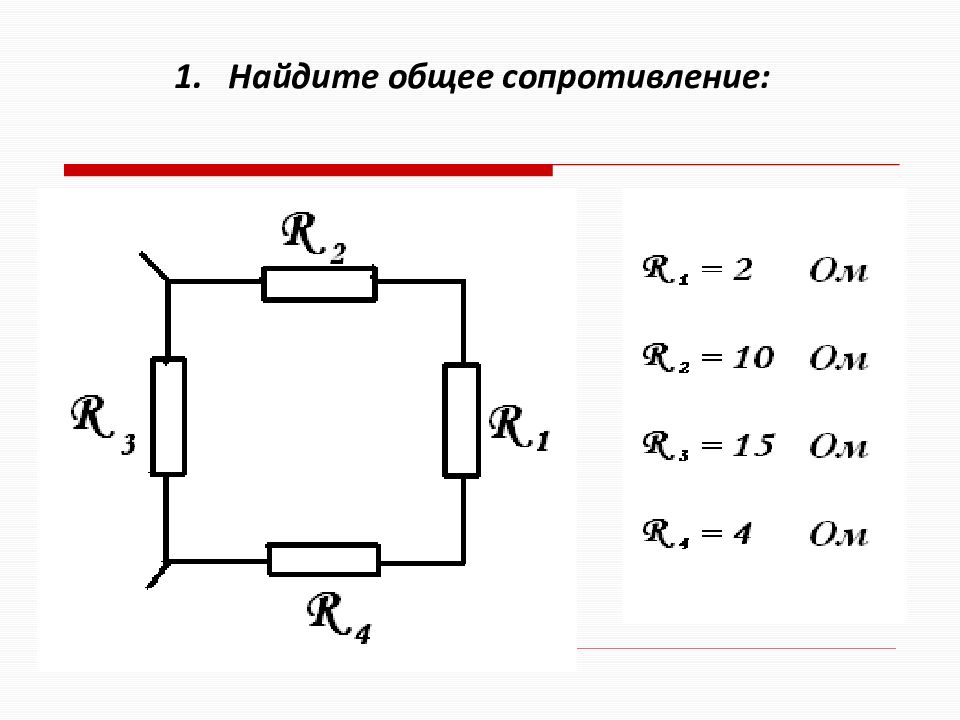

1. Найдите общее сопротивление:

Изображение слайда

Слайд 7

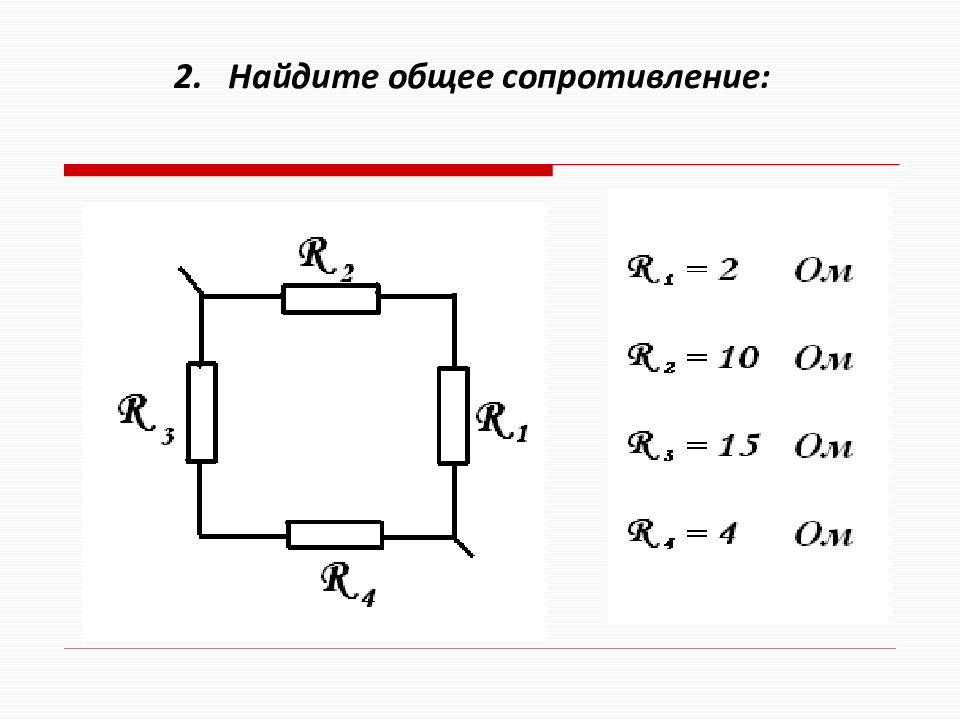

2. Найдите общее сопротивление:

Изображение слайда

Слайд 8

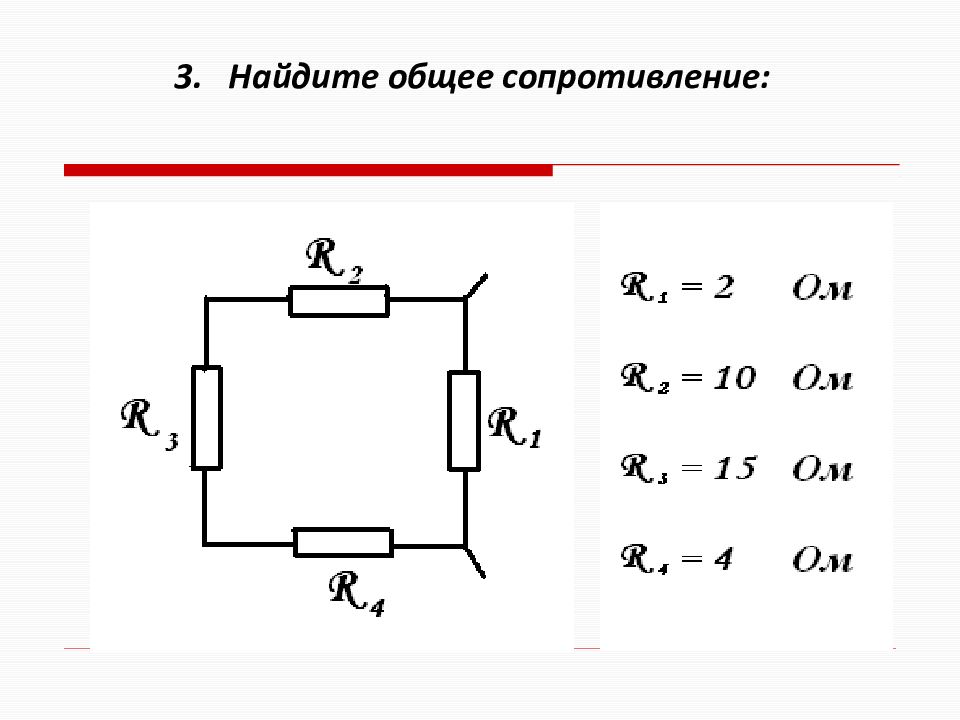

3. Найдите общее сопротивление:

Изображение слайда

Слайд 9: 5. Каково сопротивление цепи при разомкнутом и при замкнутом ключе? R 1 =R 4 =600 Ом, R 2 =R 3 =1,8 кОм

Изображение слайда

Слайд 10: 6. Найдите сопротивление цепи, если сопротивление каждого из резисторов 6 Ом

Изображение слайда

Слайд 11: 7. Каково сопротивление цепи, если ее подключать к источнику тока точками А и В? А и С? С и D ? В и D? R 1 =200 Ом, R 2 =400 Ом, R 3 =800 Ом

Изображение слайда

Слайд 12: 8. Найдите силу тока в каждом из одинаковых резисторов сопротивлением по 200 Ом, если к цепи приложено напряжение 6 В

Изображение слайда

Слайд 13: 9. Найдите силу тока и приложенное к цепи напряжение, если амперметр показывает силу тока 1 А. R 1 =6 Ом, R 2 =12 Ом, R 3 =5 Ом

Изображение слайда

Слайд 14: 10. Найдите распределение токов и напряжений в цепи, если вольтметр показывает напряжение 3 В. R 1 =3 кОм, R 2 =6 кОм, R 3 =4 кОм

Изображение слайда

Слайд 15

11. Два резистора сопротивлением r 1 = 5 Ом и r 2 = 30 Ом включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока на всех участках цепи.

Изображение слайда

Последний слайд презентации: Расчет электрических цепей

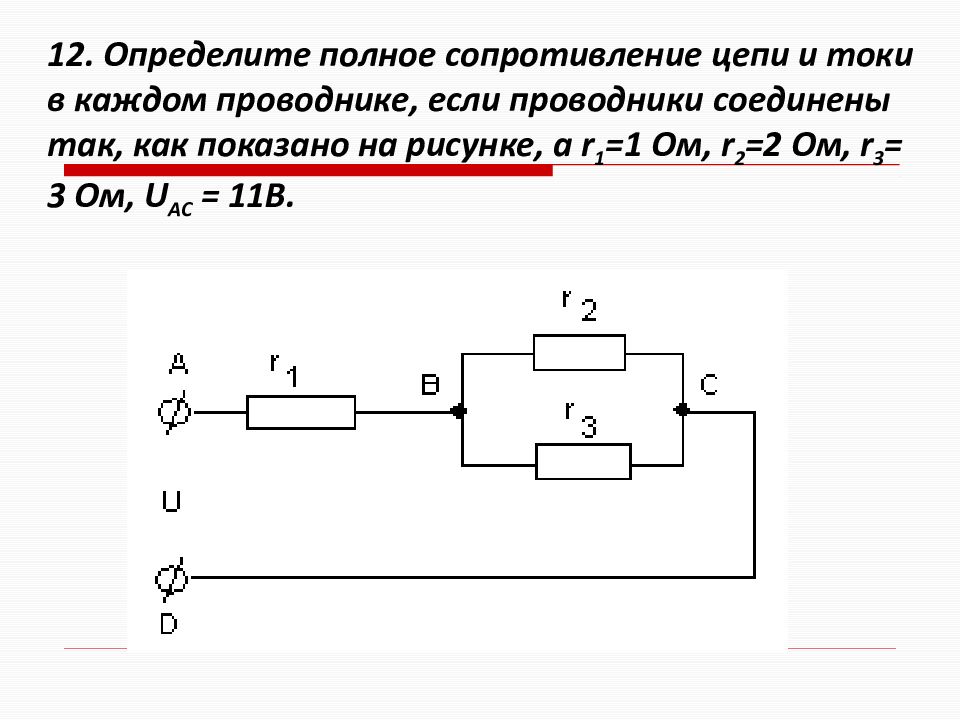

12. Определите полное сопротивление цепи и токи в каждом проводнике, если проводники соединены так, как показано на рисунке, а r 1 =1 Ом, r 2 =2 Ом, r 3 = 3 Ом, U AC = 11В.

Изображение слайда
