Последовательное и параллельное соединение проводников
Определить вид соединения Записать постоянную величину Применить закон Ома для участка цепи
ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

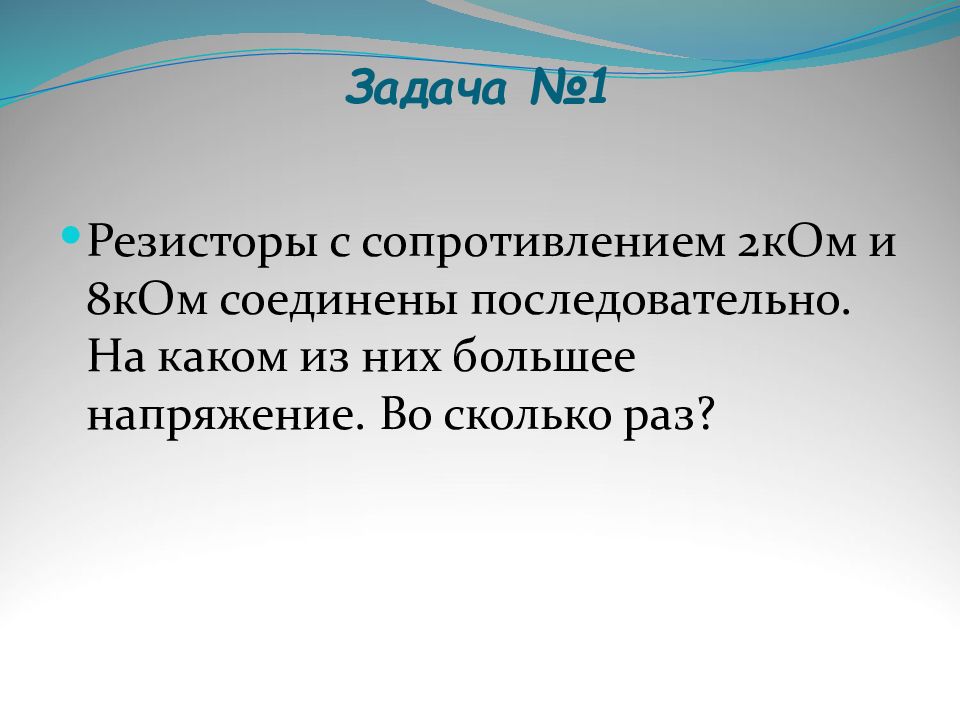

Резисторы с сопротивлением 2кОм и 8кОм соединены последовательно. На каком из них большее напряжение. Во сколько раз ?
Каковы показания вольтметров, если амперметр показывает 1,5А
Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление третьего проводника. Какова сила тока в участке цепи АВ, если вольтметр показывает напряжение 5В ?
ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

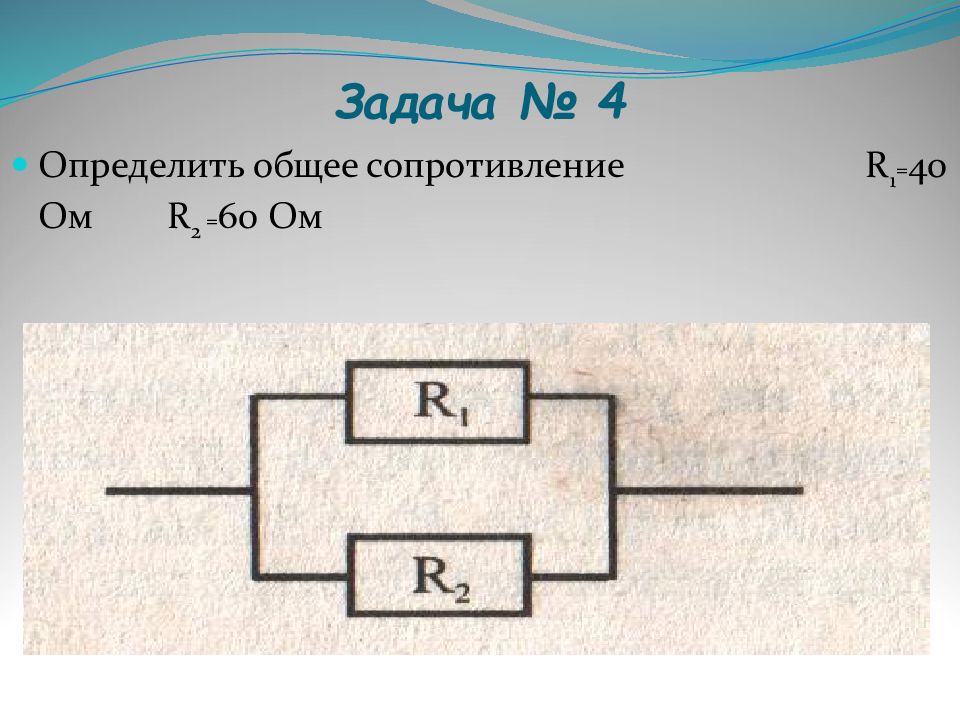

Определить общее сопротивление R 1 = 40 Ом R 2 = 60 Ом
Каковы показания амперметров, если стрелка вольтметра показывает 6В
Участок электрической цепи состоит из трёх параллельно соединённых сопротивлений: R 1 =2 Ом, R 2 =4 Ом, R 3 =5 Ом. Амперметр А 1 показывает силу тока 20А. Определите показания вольтметра V и амперметров А 2 и А 3
СМЕШАННОЕ СОЕДИНЕНИЕ
Используя схему электрической цепи, определите общее напряжение на всём участке, если амперметр показывает 5А, а R1=2 Ом, R2=3 Ом, R3=6 Ом, R4=5 Ом

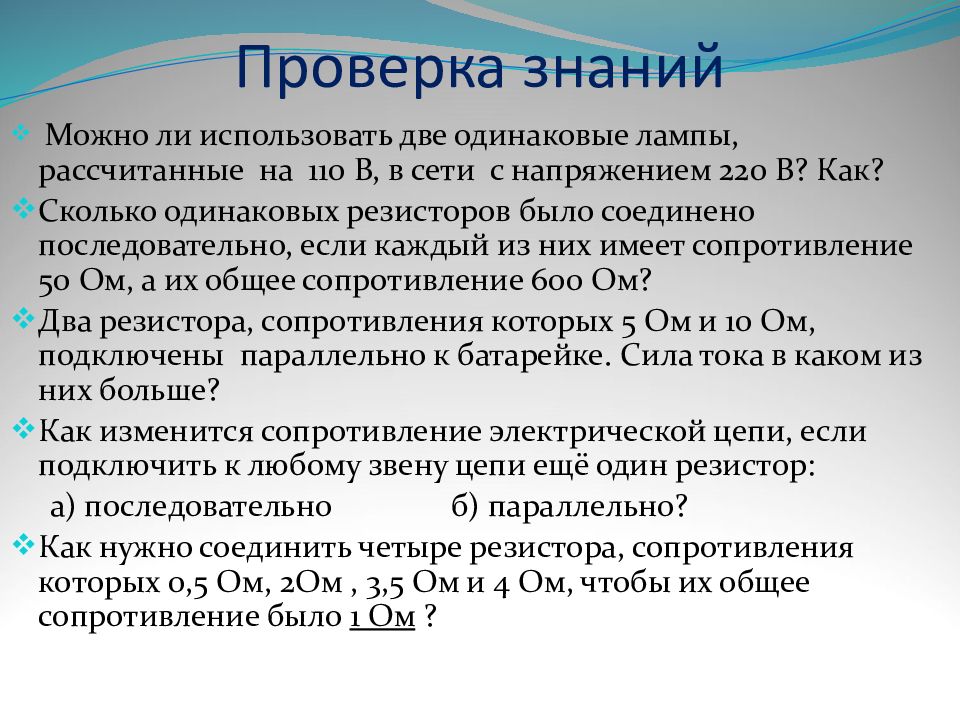

Можно ли использовать две одинаковые лампы, рассчитанные на 110 В, в сети с напряжением 220 В ? Как ? Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 50 Ом, а их общее сопротивление 600 Ом? Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше ? Как изменится сопротивление электрической цепи, если подключить к любому звену цепи ещё один резистор: а) последовательно б) параллельно ? Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2Ом, 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом ? Проверка знаний
