Первый слайд презентации

Электротехнические измерения Лекция Расширение предела измерения приборов

Изображение слайда

Слайд 2

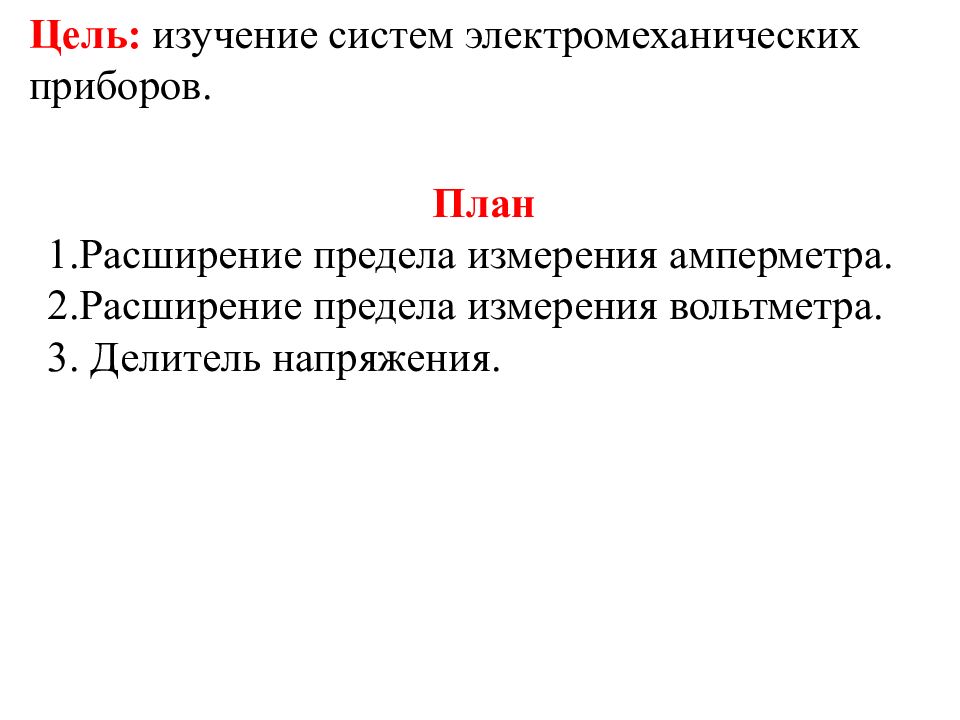

Цель: изучение систем электромеханических приборов. План Расширение предела измерения амперметра. Расширение предела измерения вольтметра. Делитель напряжения.

Изображение слайда

Слайд 3

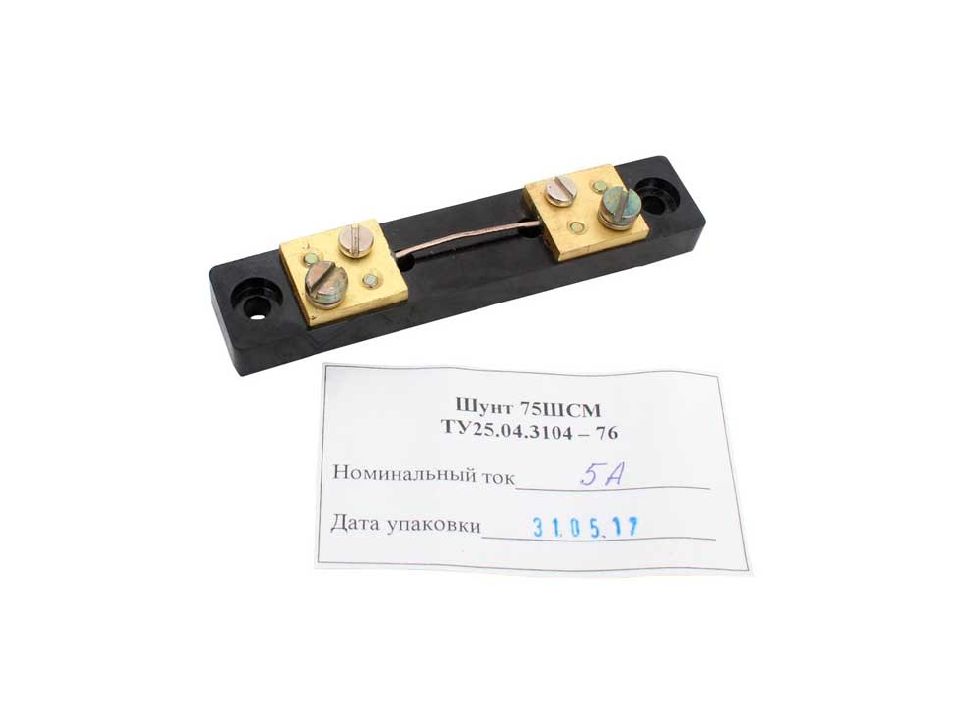

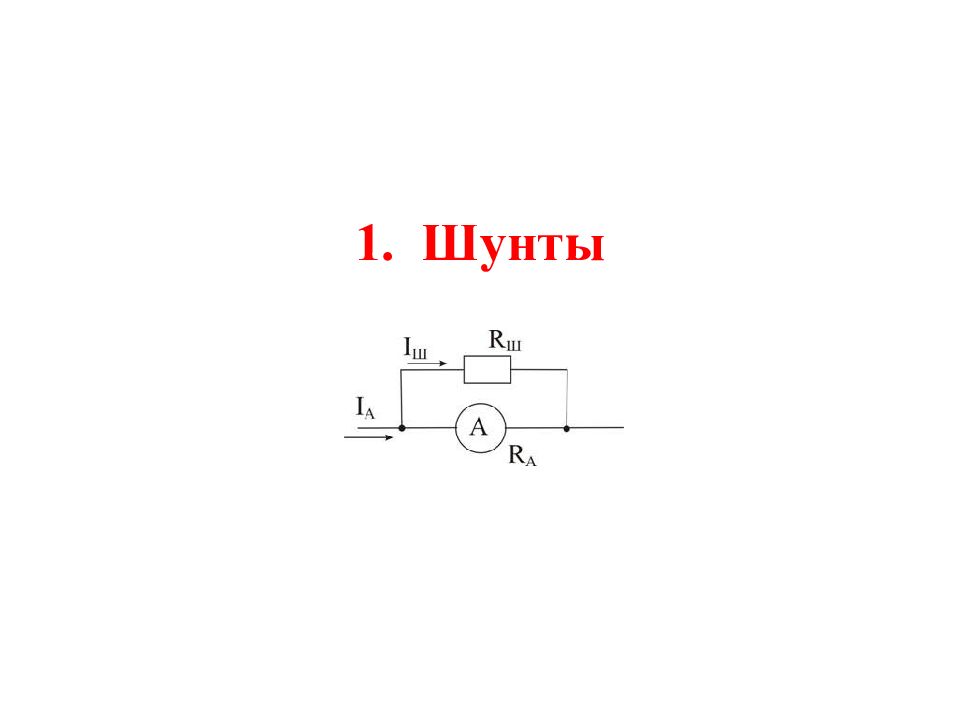

Шунты

Изображение слайда

Слайд 4

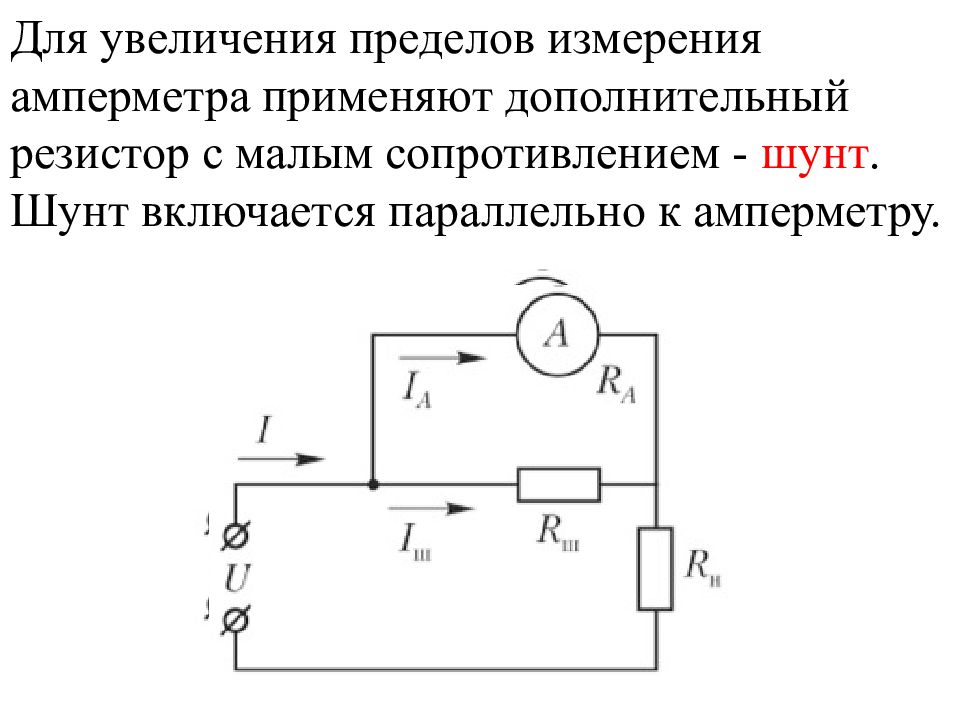

Для увеличения пределов измерения амперметра применяют дополнительный резистор с малым сопротивлением - шунт. Шунт включается параллельно к амперметру.

Изображение слайда

Слайд 5

Изображение слайда

Слайд 6

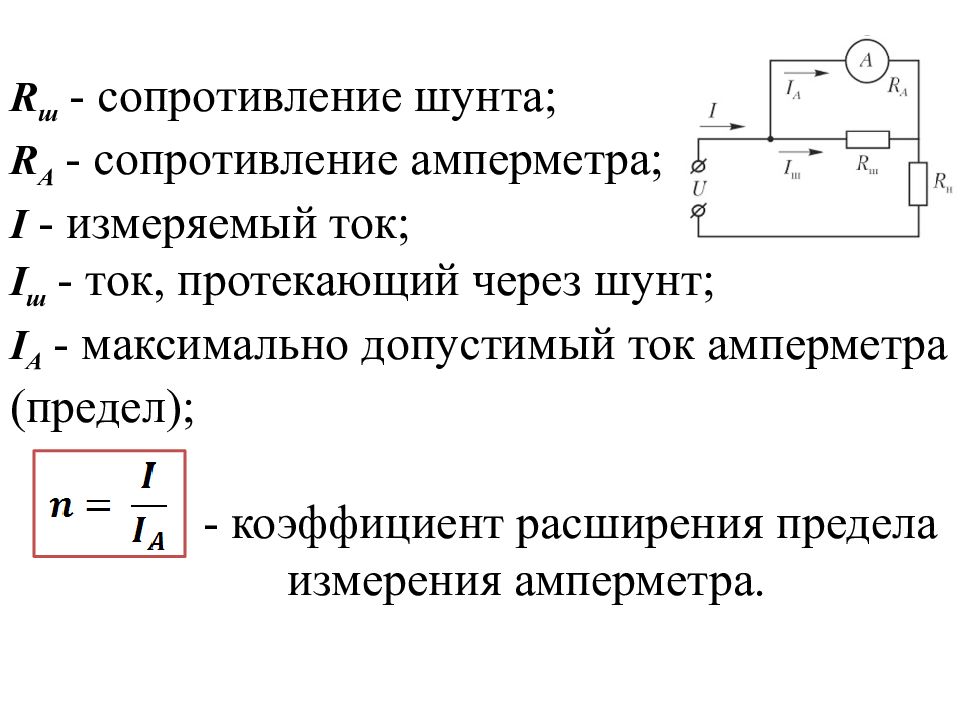

R ш - сопротивление шунта; R А - сопротивление амперметра; I - измеряемый ток; I ш - ток, протекающий через шунт; I А - максимально допустимый ток амперметра (предел); - коэффициент расширения предела измерения амперметра.

Изображение слайда

Слайд 7

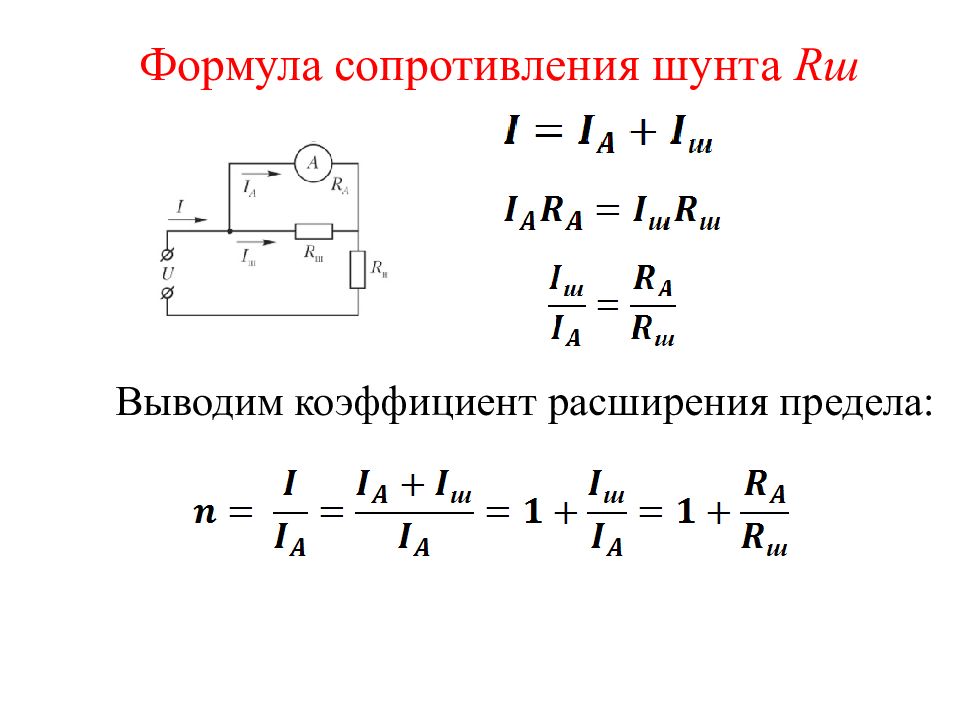

Выводим коэффициент расширения предела: Формула сопротивления шунта Rш

Изображение слайда

Слайд 8

- сопротивление шунта

Изображение слайда

Слайд 9

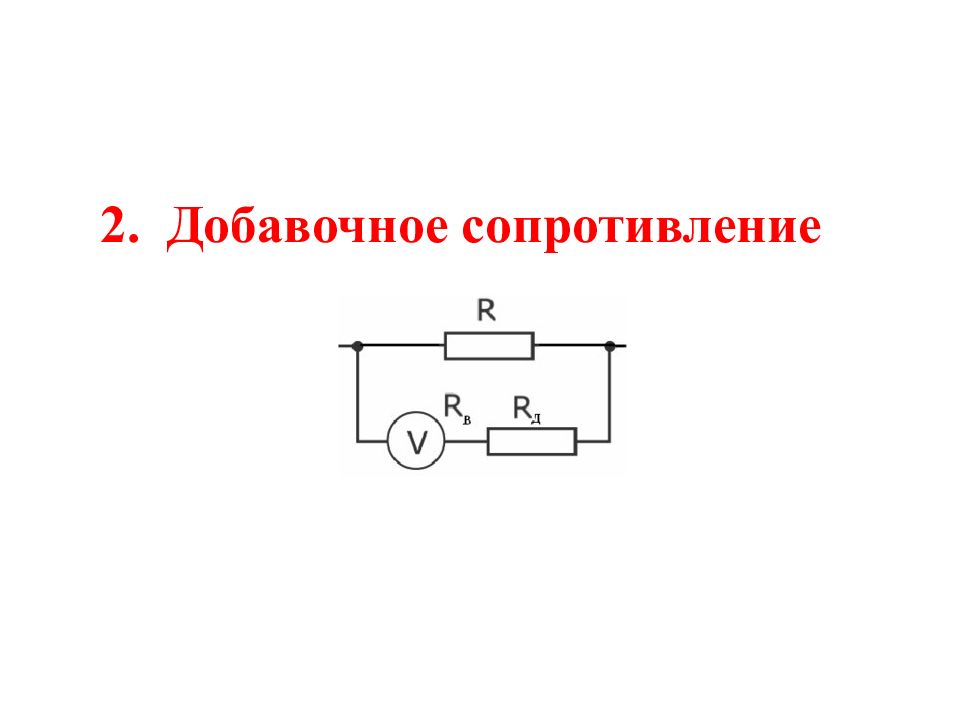

2. Добавочное сопротивление

Изображение слайда

Слайд 10

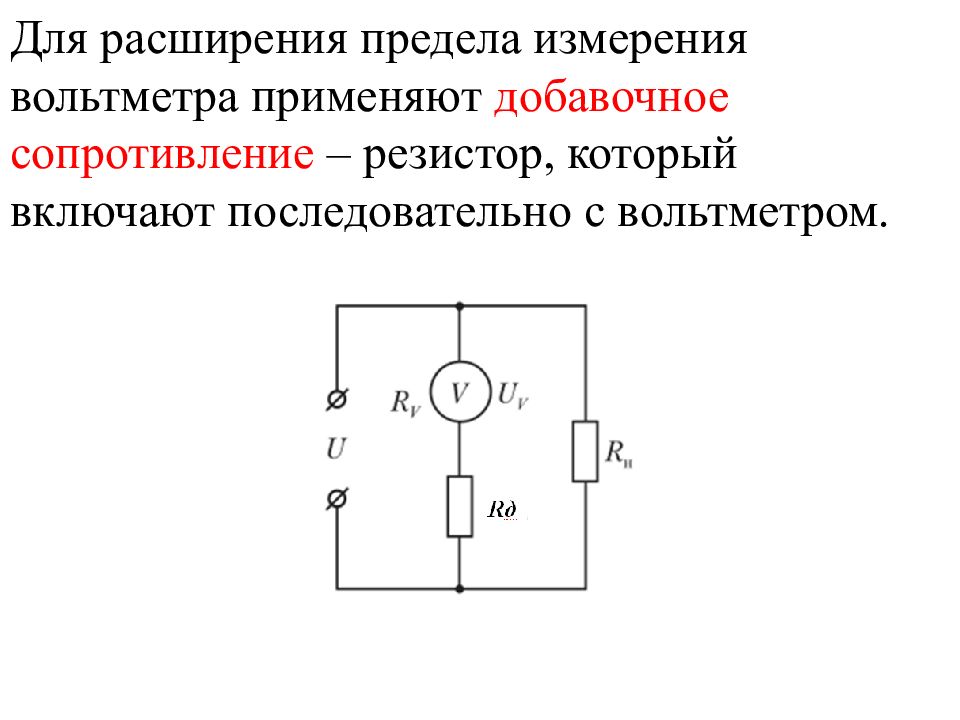

Для расширения предела измерения вольтметра применяют добавочное сопротивление – резистор, который включают последовательно с вольтметром.

Изображение слайда

Слайд 11

R д -добавочное сопротивление; R V -сопротивление вольтметра; U - измеряемое напряжение; U V - максимально допустимое напряжение вольтметра; I V - ток, протекающий через вольтметр; - коэффициент расширения предела измерения вольтметра.

Изображение слайда

Слайд 12

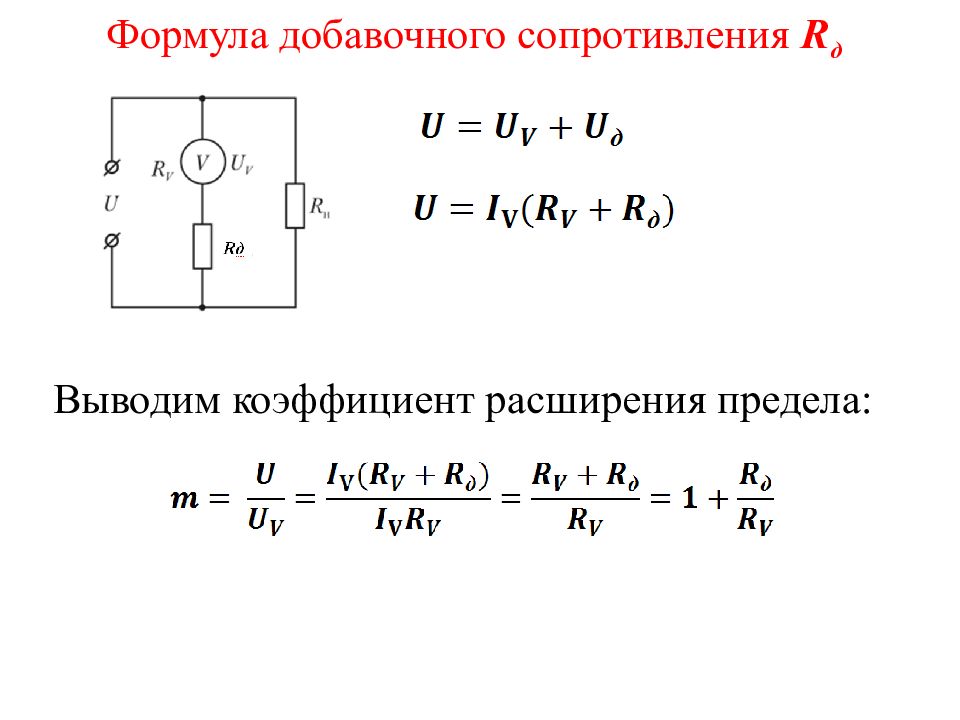

Формула добавочного сопротивления R д Выводим коэффициент расширения предела:

Изображение слайда

Слайд 13

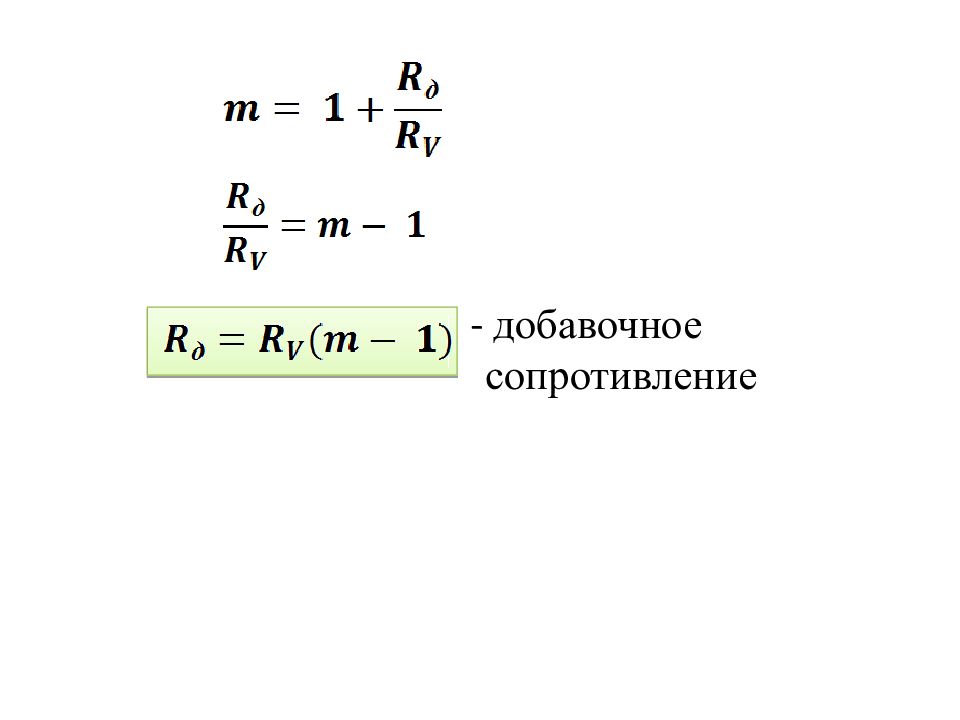

- добавочное сопротивление сопротивление

Изображение слайда

Слайд 14

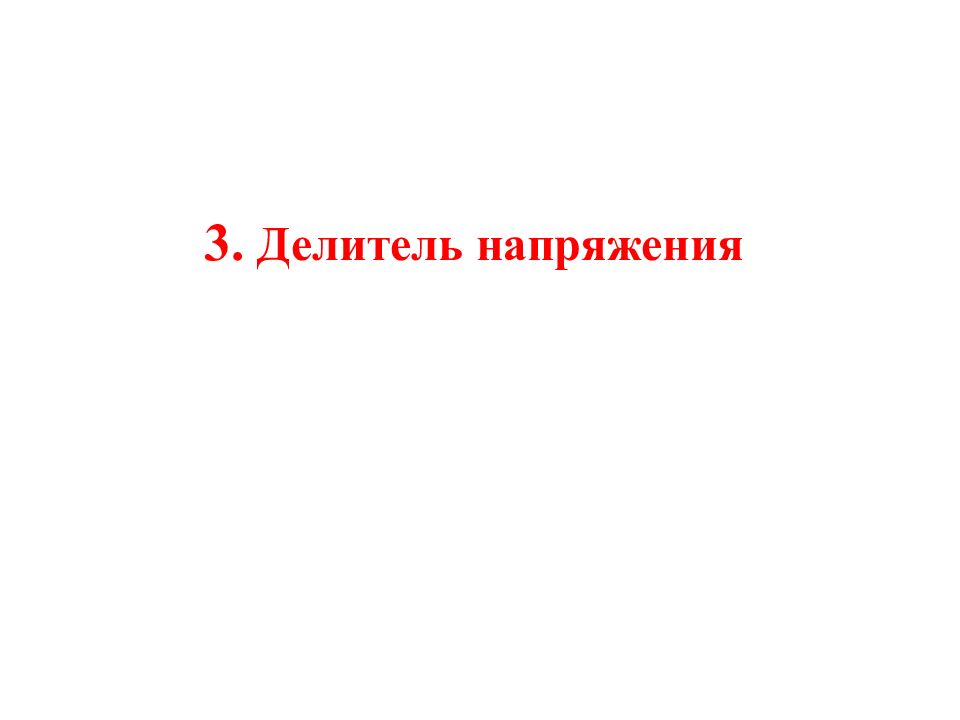

3. Делитель напряжения

Изображение слайда

Слайд 15

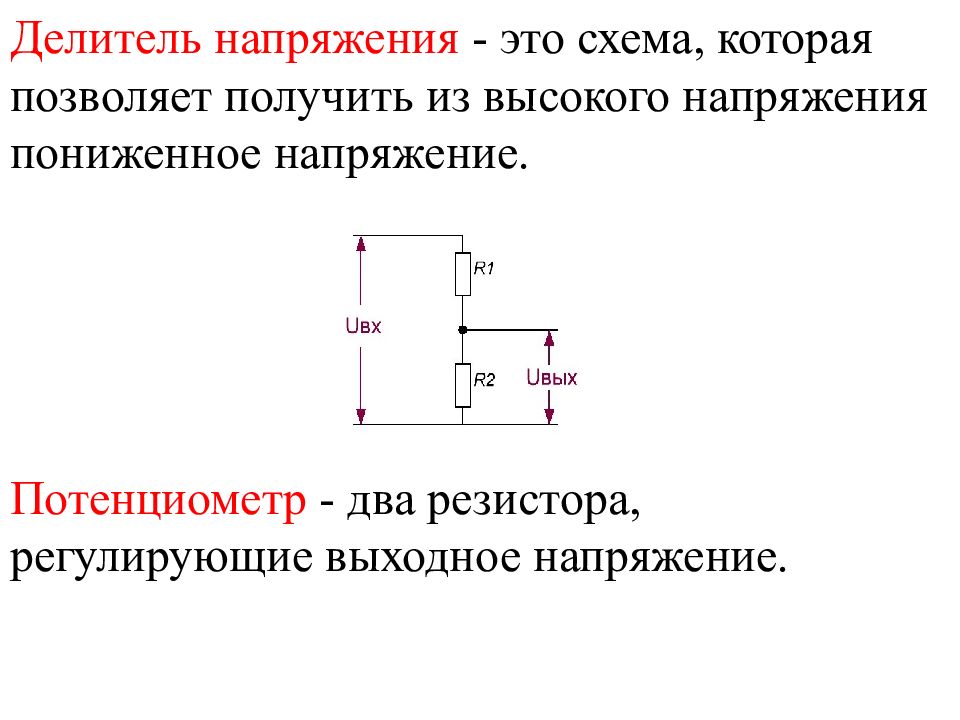

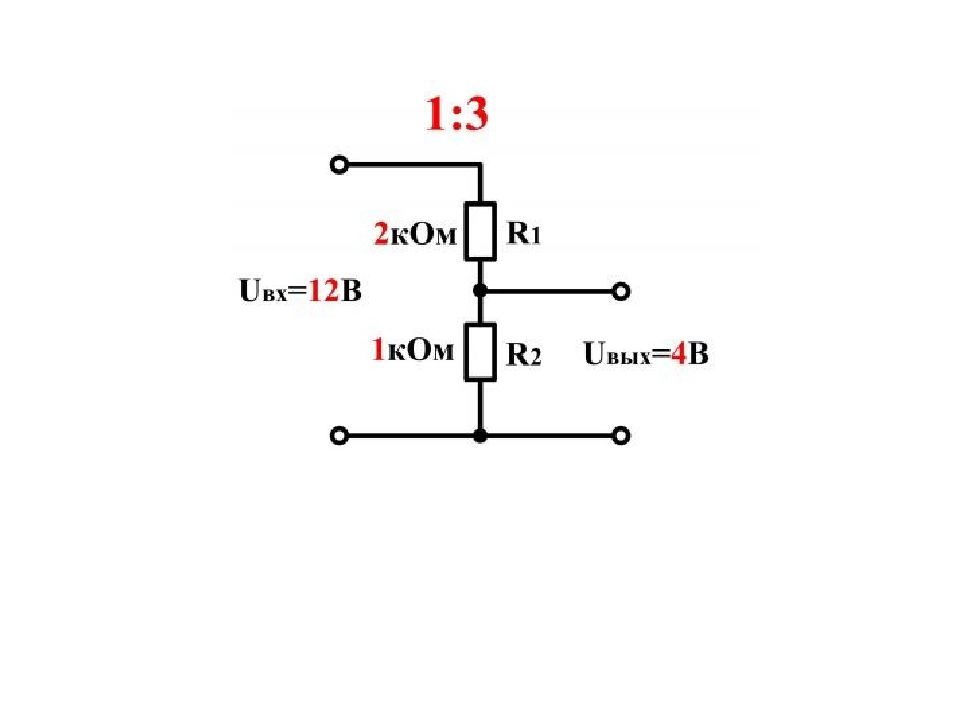

Делитель напряжения - это схема, которая позволяет получить из высокого напряжения пониженное напряжение. Потенциометр - два резистора, регулирующие выходное напряжение.

Изображение слайда

Последний слайд презентации: Электротехнические измерения Лекция Расширение предела измерения приборов

Изображение слайда
