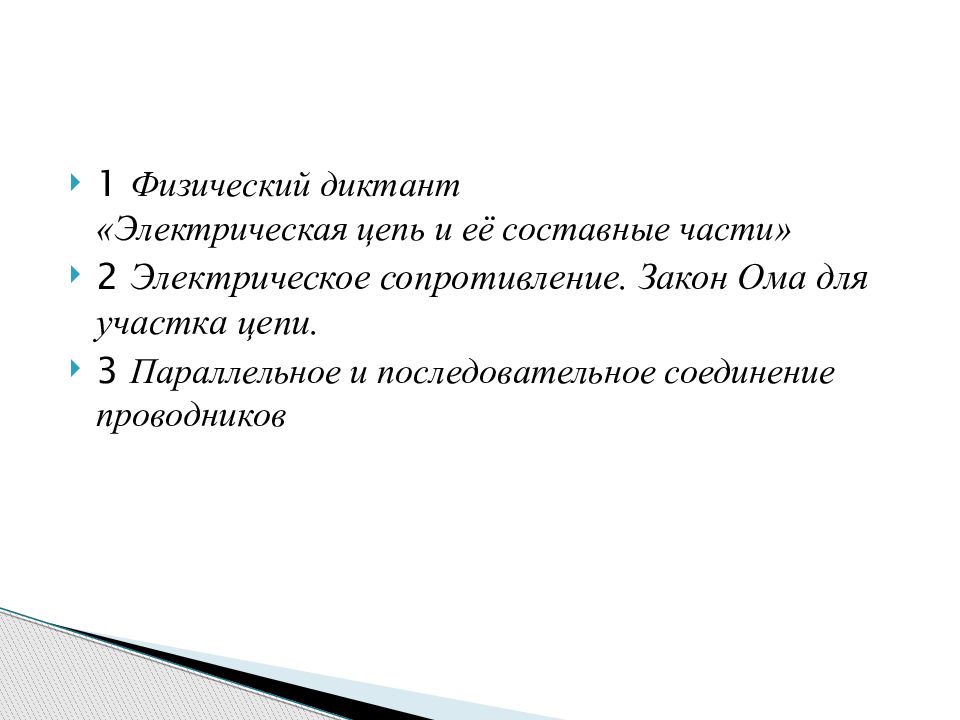

1 Физический диктант «Электрическая цепь и её составные части» 2 Электрическое сопротивление. Закон Ома для участка цепи. 3 Параллельное и последовательное соединение проводников
1. Начертите условное обозначение источника тока.

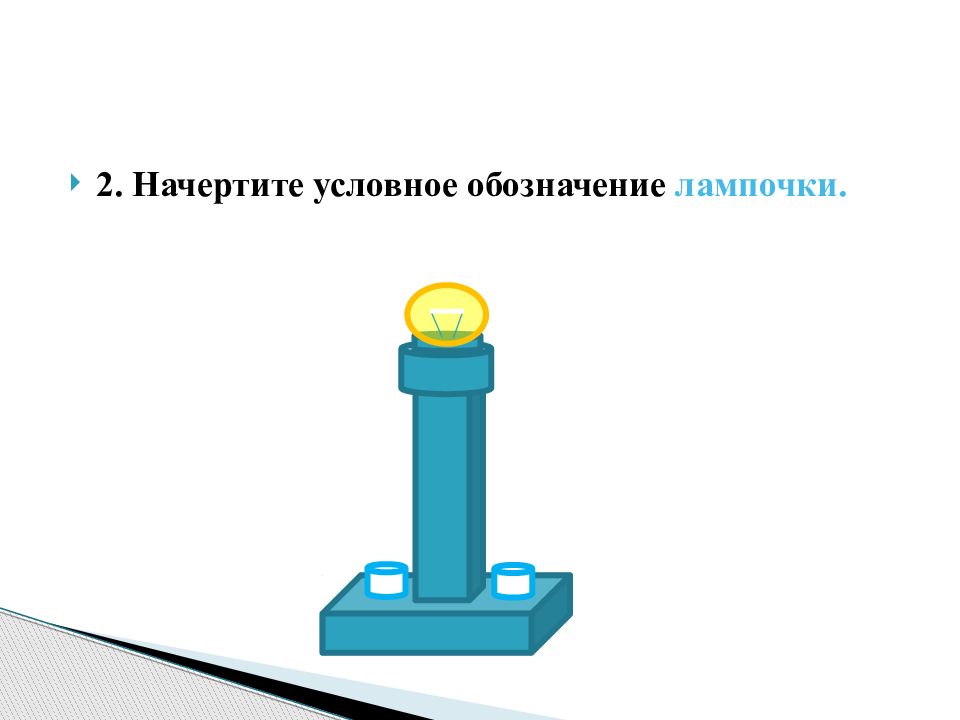

2. Начертите условное обозначение лампочки.
3. Начертите условное обозначение выключателя.
4. Начертите условное обозначение резистора. 15 Ом
5. Начертите условное обозначение амперметра. 0 1 2 A

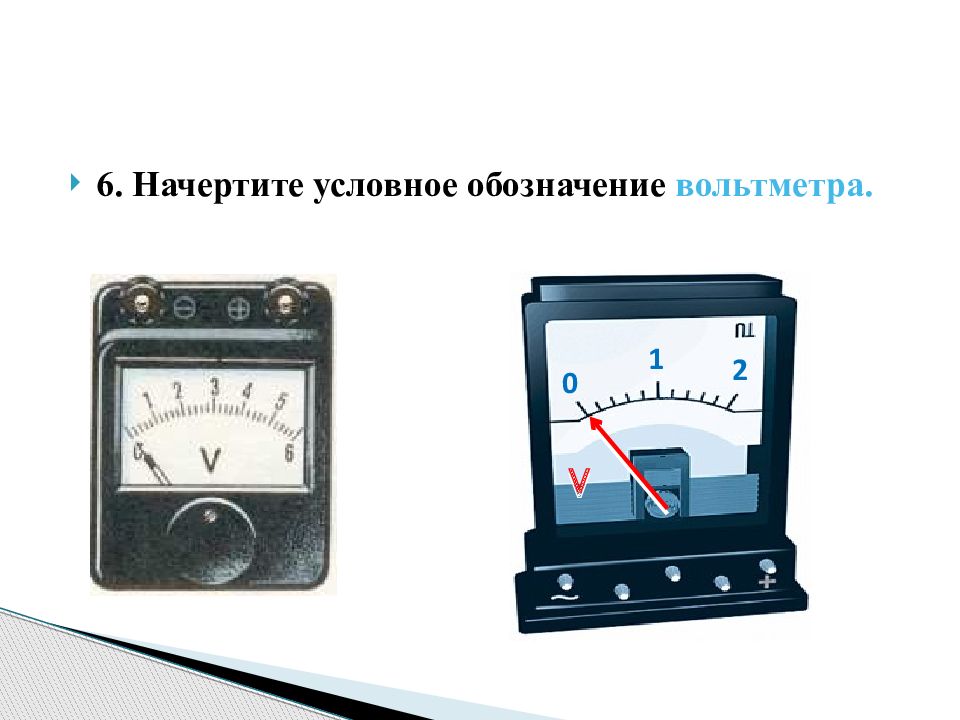

6. Начертите условное обозначение вольтметра. 0 1 2 V

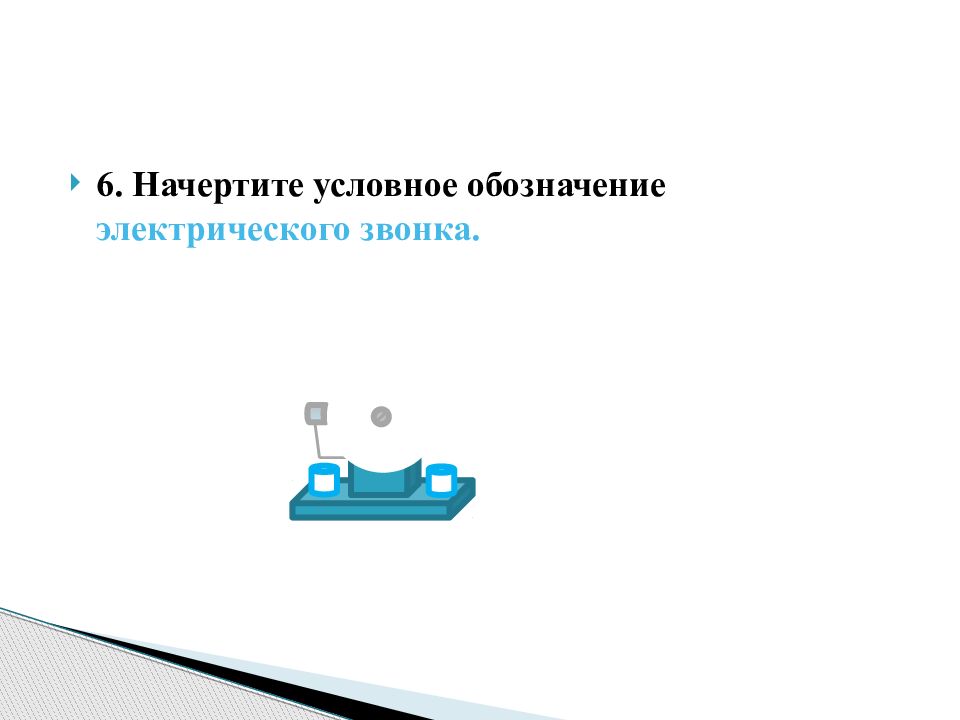

6. Начертите условное обозначение электрического звонка.

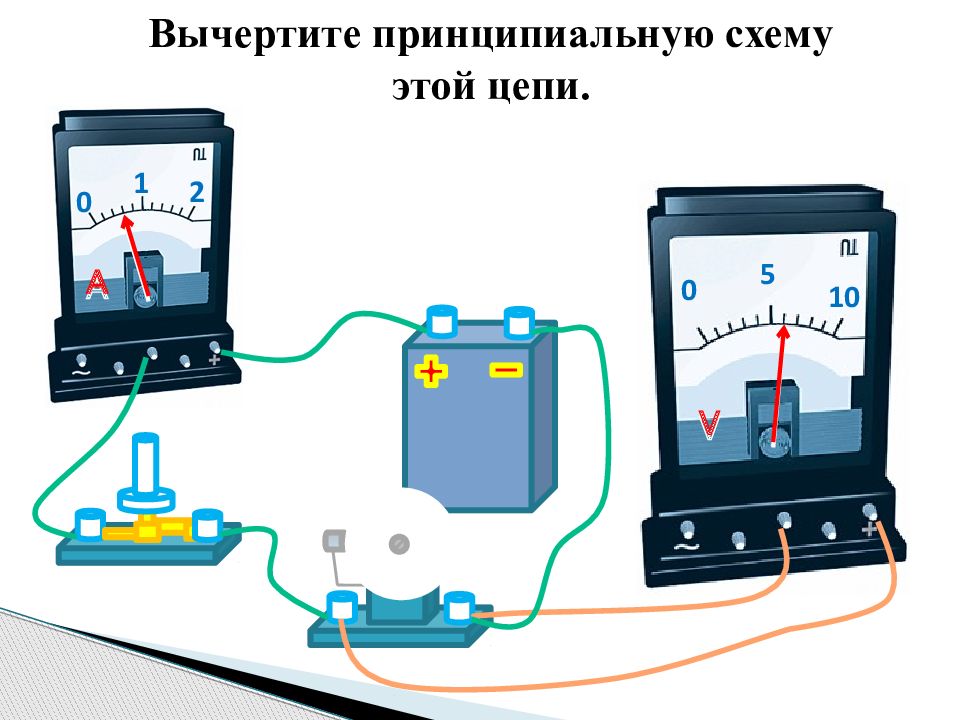

45 Ом 0 5 10 А Вычертите принципиальную схему этой цепи.
Вычертите принципиальную схему этой цепи. 0 1 2 A
0 1 2 A 0 5 10 V Вычертите принципиальную схему этой цепи.
0 1 2 A 0 5 10 V Вычертите принципиальную схему этой цепи.
0 1 2 A 0 5 10 V Вычертите принципиальную схему этой цепи.
0 1 2 A 0 5 10 V Вычертите принципиальную схему этой цепи.

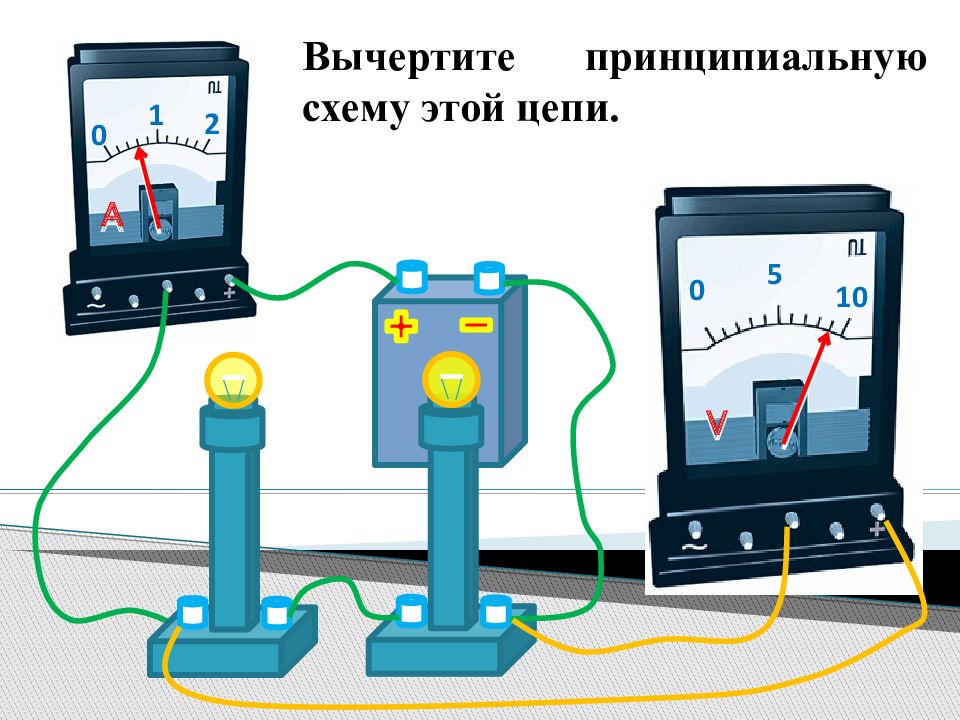

0 1 2 A 0 5 10 V 1 2 3 Вычертите принципиальную схему этой цепи.
Вычертите принципиальную схему этой цепи.

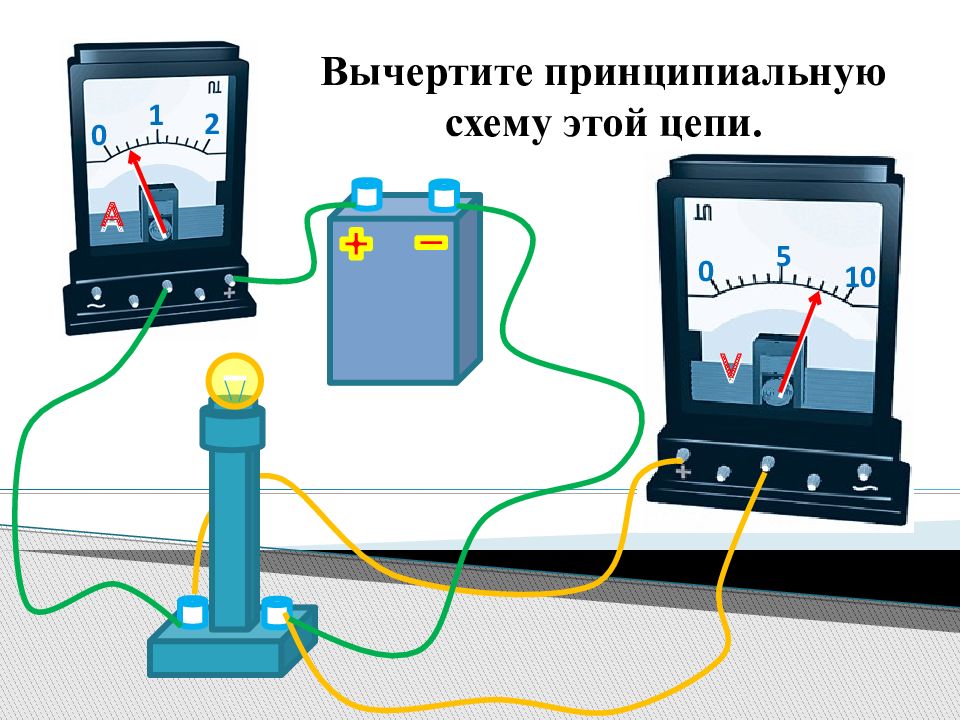

0 1 2 A 0 5 10 V Вычертите принципиальную схему этой цепи.

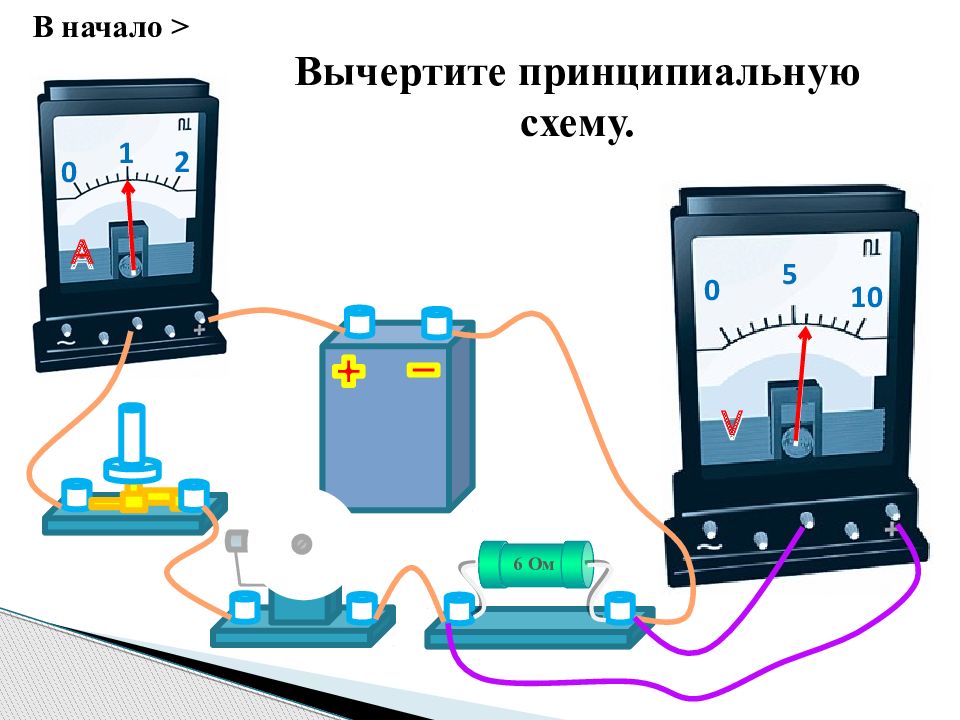

0 1 2 A 0 5 10 V Вычертите принципиальную схему. 6 Ом В начало >
1 Физический диктант «Электрическая цепь и её составные части» 2 Электрическое сопротивление. Закон Ома для участка цепи. 3 Параллельное и последовательное соединение проводников

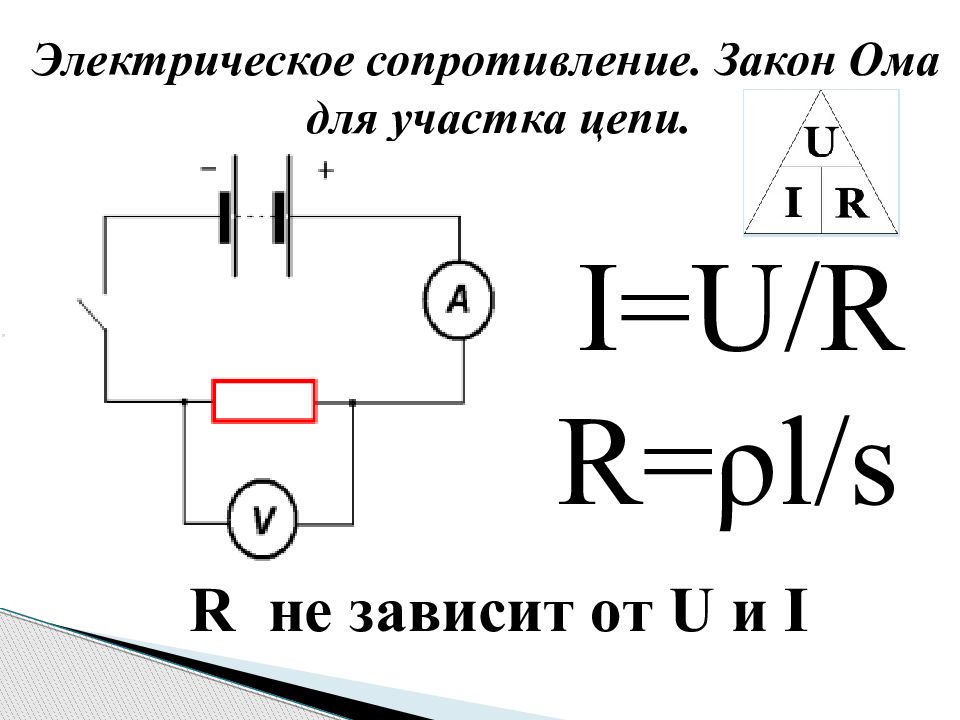

Электрическое сопротивление. Закон Ома для участка цепи. I=U/R R= ρ l/s R не зависит от U и I

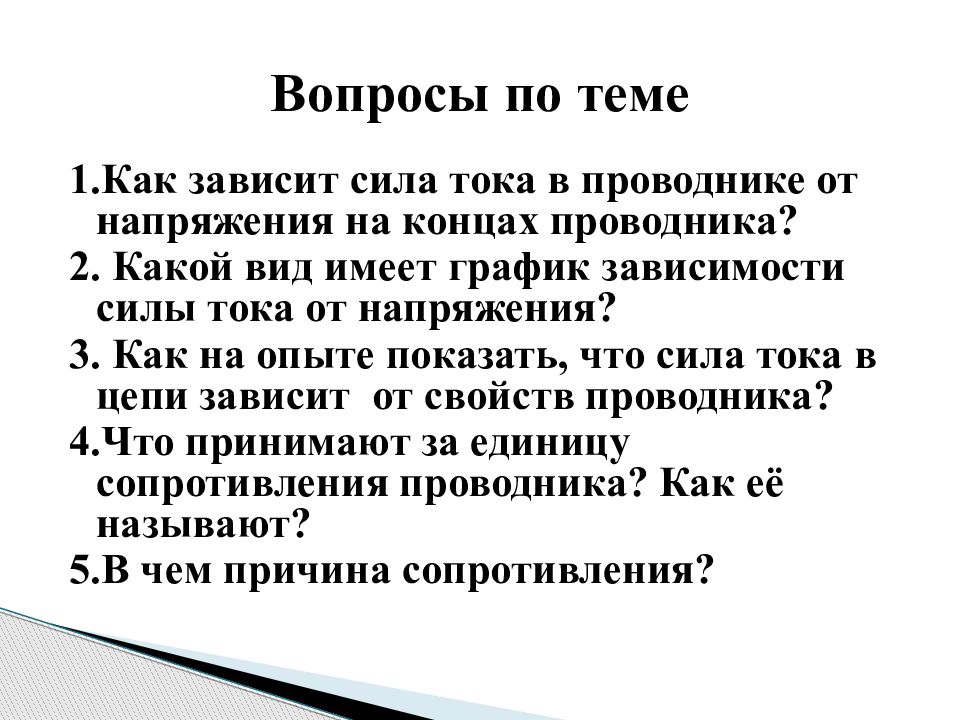

1.Как зависит сила тока в проводнике от напряжения на концах проводника? 2. Какой вид имеет график зависимости силы тока от напряжения? 3. Как на опыте показать, что сила тока в цепи зависит от свойств проводника? 4.Что принимают за единицу сопротивления проводника? Как её называют? 5.В чем причина сопротивления? Вопросы по теме

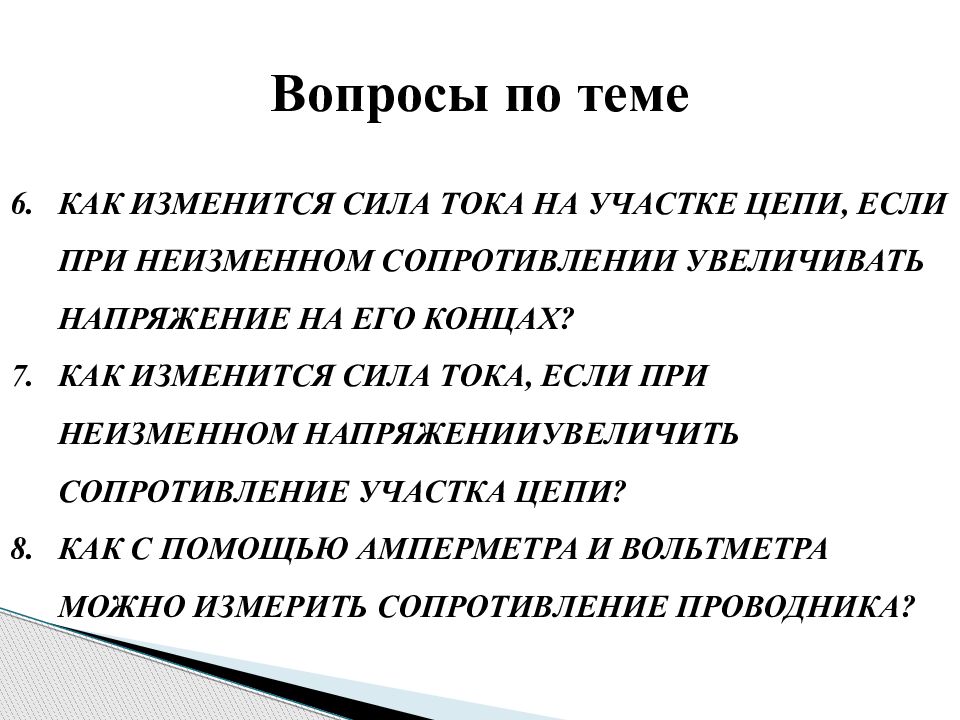

КАК ИЗМЕНИТСЯ СИЛА ТОКА НА УЧАСТКЕ ЦЕПИ, ЕСЛИ ПРИ НЕИЗМЕННОМ СОПРОТИВЛЕНИИ УВЕЛИЧИВАТЬ НАПРЯЖЕНИЕ НА ЕГО КОНЦАХ? КАК ИЗМЕНИТСЯ СИЛА ТОКА, ЕСЛИ ПРИ НЕИЗМЕННОМ НАПРЯЖЕНИИУВЕЛИЧИТЬ СОПРОТИВЛЕНИЕ УЧАСТКА ЦЕПИ? КАК С ПОМОЩЬЮ АМПЕРМЕТРА И ВОЛЬТМЕТРА МОЖНО ИЗМЕРИТЬ СОПРОТИВЛЕНИЕ ПРОВОДНИКА? Вопросы по теме
Выразите в Омах значения следующих сопротивлений: 2000 мОм; 0,5 кОм; 10 Мом. Сила тока в спирали лампы 1 А при напряжении на её концах 2 В. Определите сопротивление спирали. Рассчитайте силу тока, проходящего по медному проводу длиной 100 м и площадью поперечного сечения 0,5 мм 2 при напряжении 6,8 В. ( ρ =0,017 Омхмм 2 / м) Решите задачи
уменьшилась в 2 раза увеличилась в 4 раза уменьшилась в 4 раза не изменилась Сопротивление резистора увеличили в 2 раза, а приложенное к нему напряжение уменьшили в 2 раза. Как изменилась сила тока, протекающего через резистор?

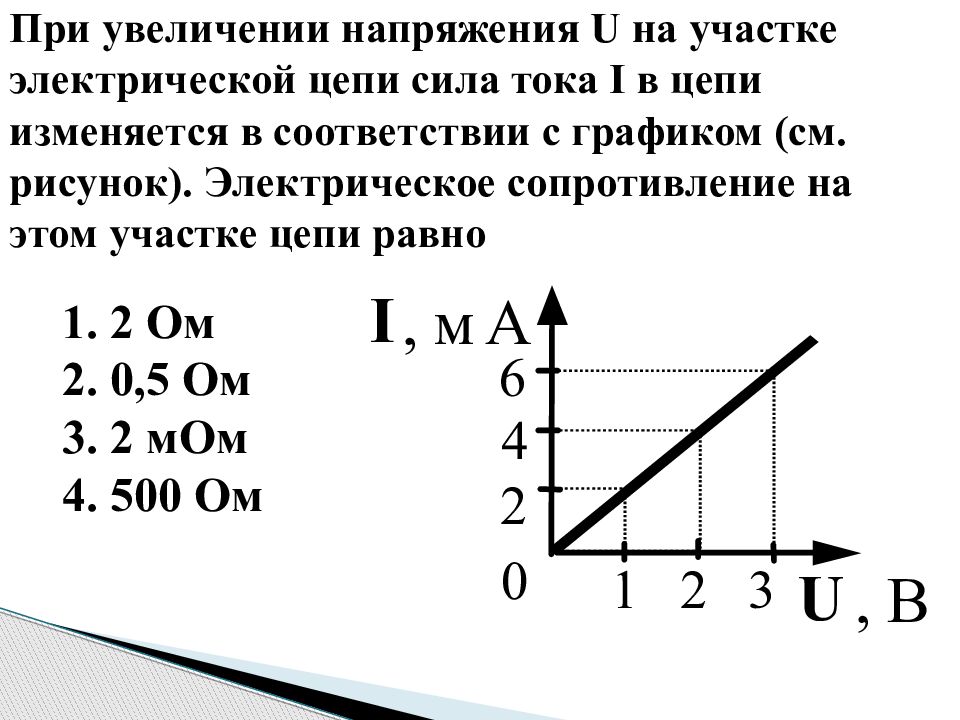

2 Ом 0,5 Ом 2 мОм 500 Ом
0,125 Ом 2 Ом 16 Ом 8 Ом
При последовательном соединении При параллельном соединении I 1 = I 2 = I U = U 1 + U 2 = IR R = R 1 + R 2 …соединение, при котором конец предыдущего проводника соединяется с началом только одного – последующего. U 1 = U 2 = U I = I 1 + I 2 … соединение, при котором все проводники подключены между одной и той же парой точек (узлами).
9 Ом 16 Ом 26 Ом 11 Ом
8 Ом 5 Ом 6 Ом 4 Ом

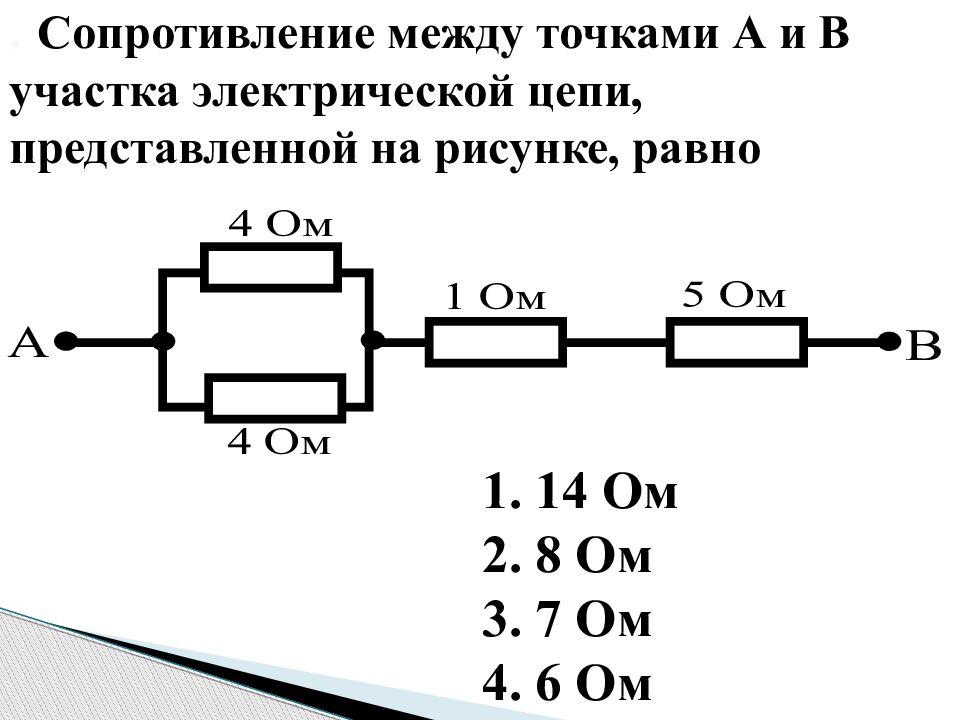

14 Ом 8 Ом 7 Ом 6 Ом
R 2R 3R 0
2 А 5 А 10 А 3 А
0,8 В 1,6 В 2,4 В 4,8 В
