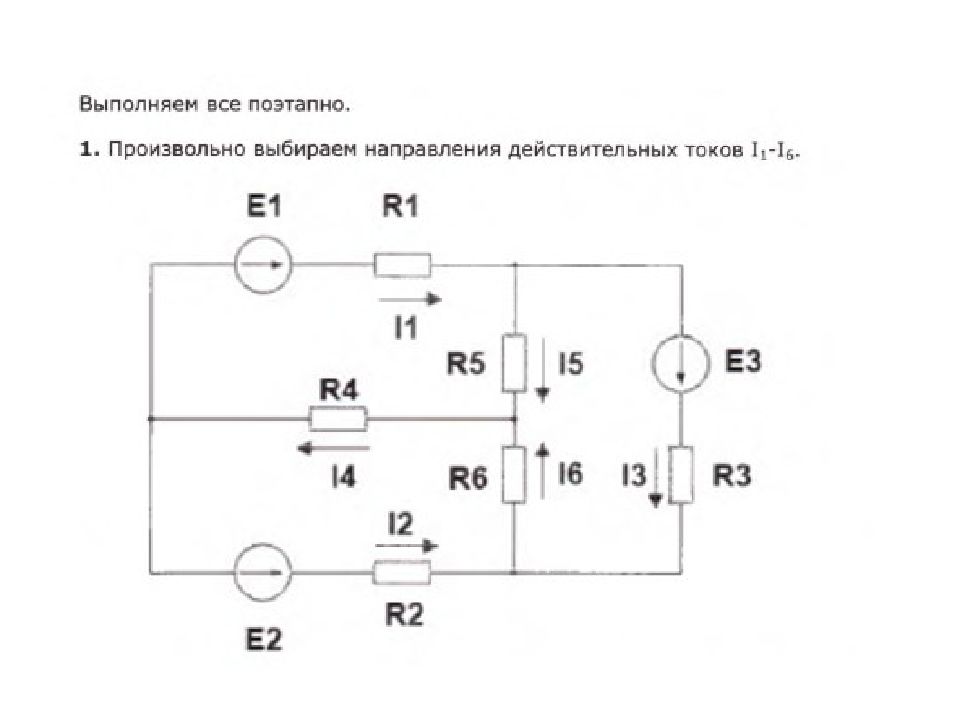

1-й контур

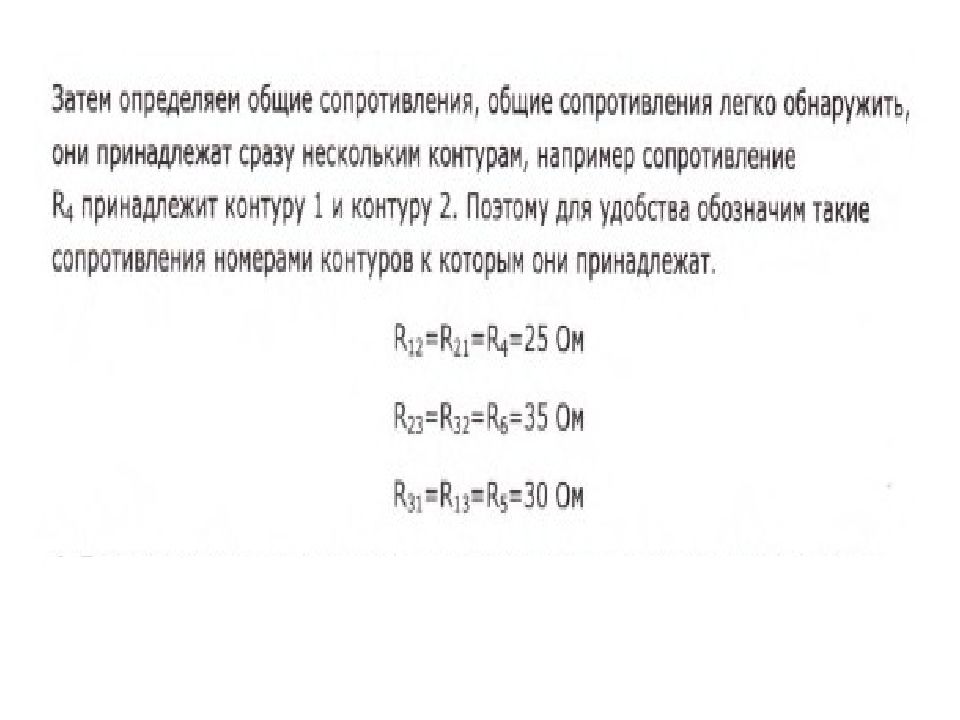

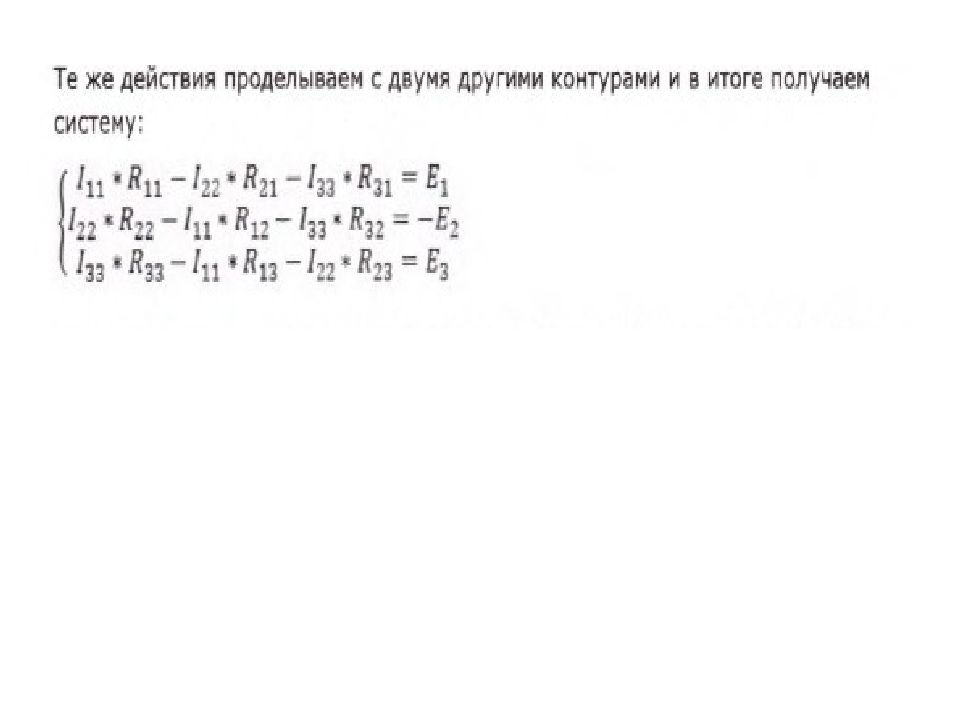

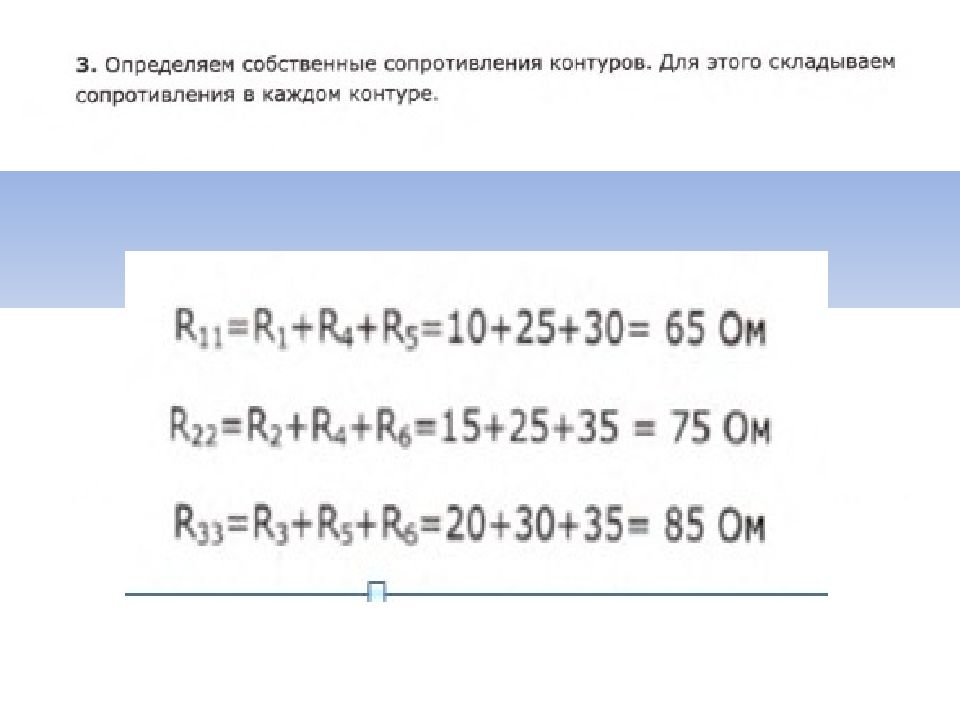

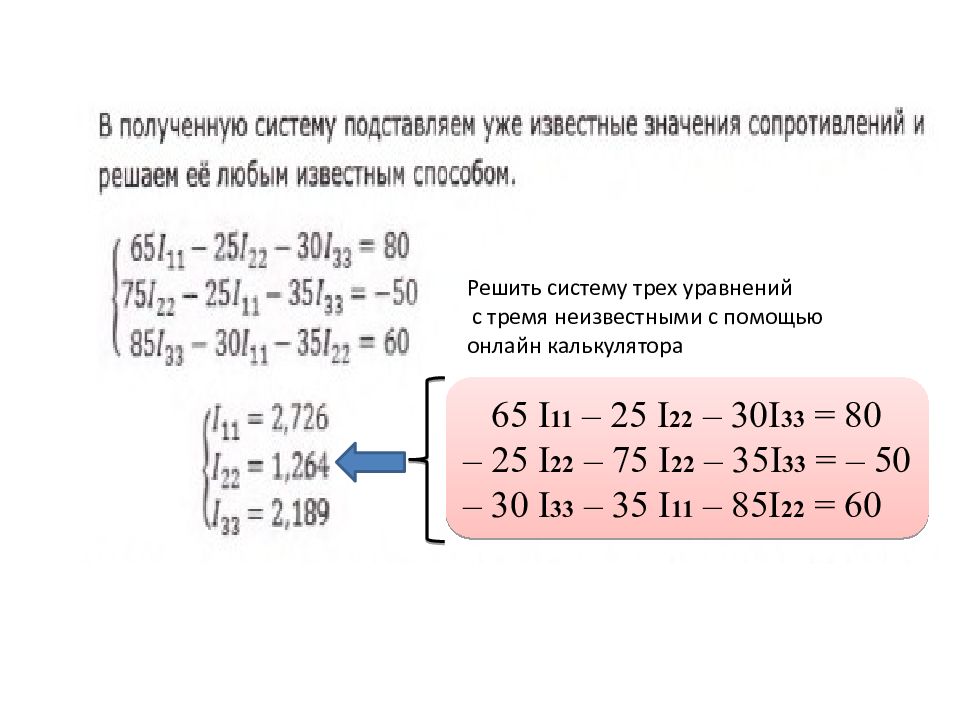

65 I 11 – 25 I 22 – 30I 33 = 80 – 25 I 22 – 75 I 22 – 35I 33 = – 50 – 30 I 33 – 35 I 11 – 85I 22 = 60 Решить систему трех уравнений с тремя неизвестными с помощью онлайн калькулятора

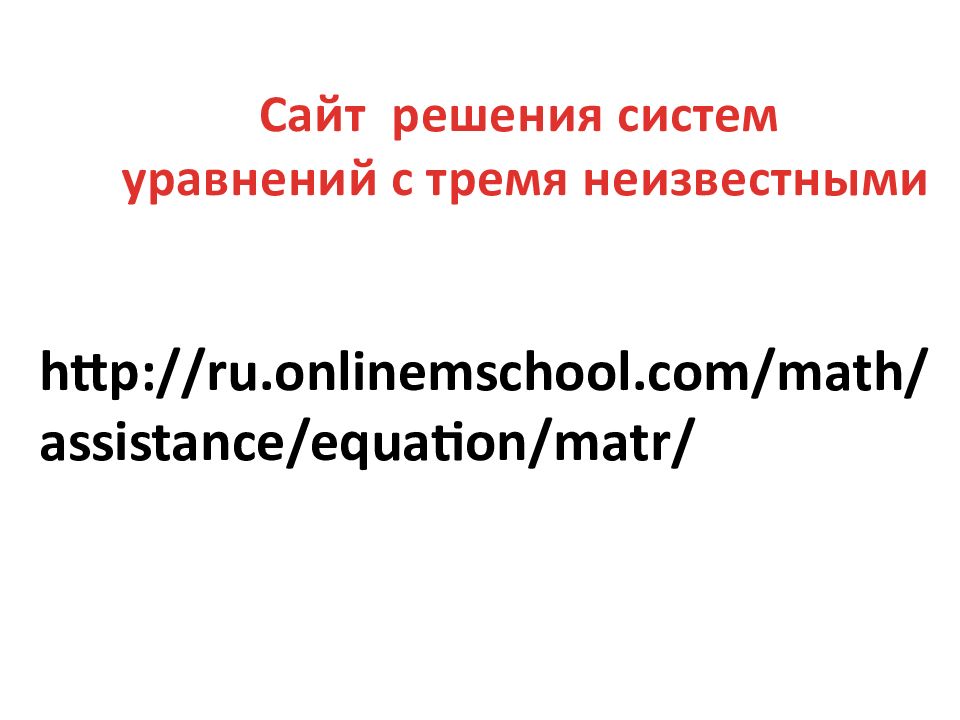

http://ru.onlinemschool.com/math/assistance/equation/matr/ Сайт решения систем уравнений с тремя неизвестными

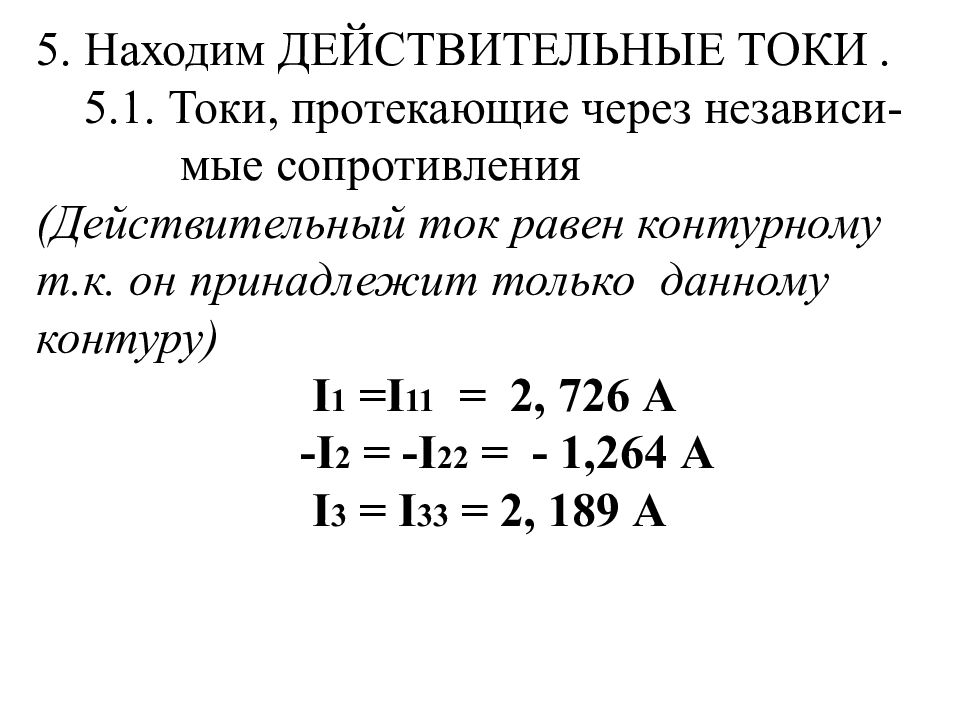

5. Находим ДЕЙСТВИТЕЛЬНЫЕ ТОКИ. 5.1. Токи, протекающие через независи - мые сопротивления ( Действительный ток равен контурному т.к. он принадлежит только данному контуру) I 1 =I 11 = 2, 726 А -I 2 = -I 22 = - 1,264 А I 3 = I 33 = 2, 189 А

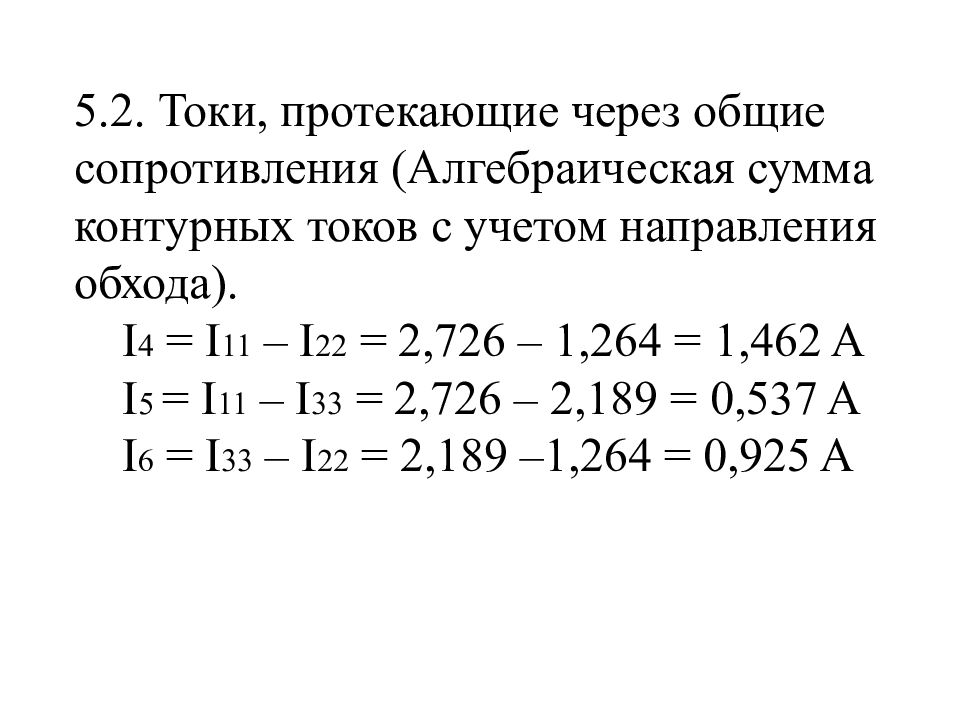

5.2. Токи, протекающие через общие сопротивления (Алгебраическая сумма контурных токов с учетом направления обхода). I 4 = I 11 – I 22 = 2,726 – 1,264 = 1,462 A I 5 = I 11 – I 33 = 2,726 – 2,189 = 0,537 A I 6 = I 33 – I 22 = 2, 189 –1,264 = 0,925 A

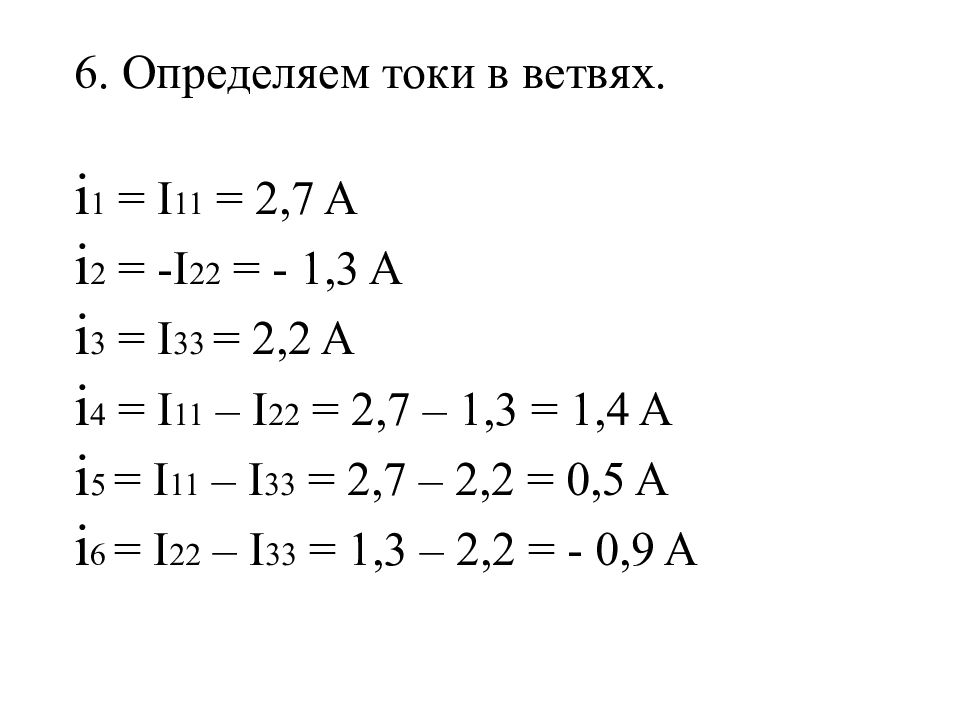

6. Определяем токи в ветвях. i 1 = I 11 = 2,7 A i 2 = -I 22 = - 1,3 A i 3 = I 33 = 2,2 A i 4 = I 11 – I 22 = 2,7 – 1,3 = 1,4 A i 5 = I 11 – I 33 = 2,7 – 2,2 = 0,5 A i 6 = I 22 – I 33 = 1,3 – 2,2 = - 0,9 A

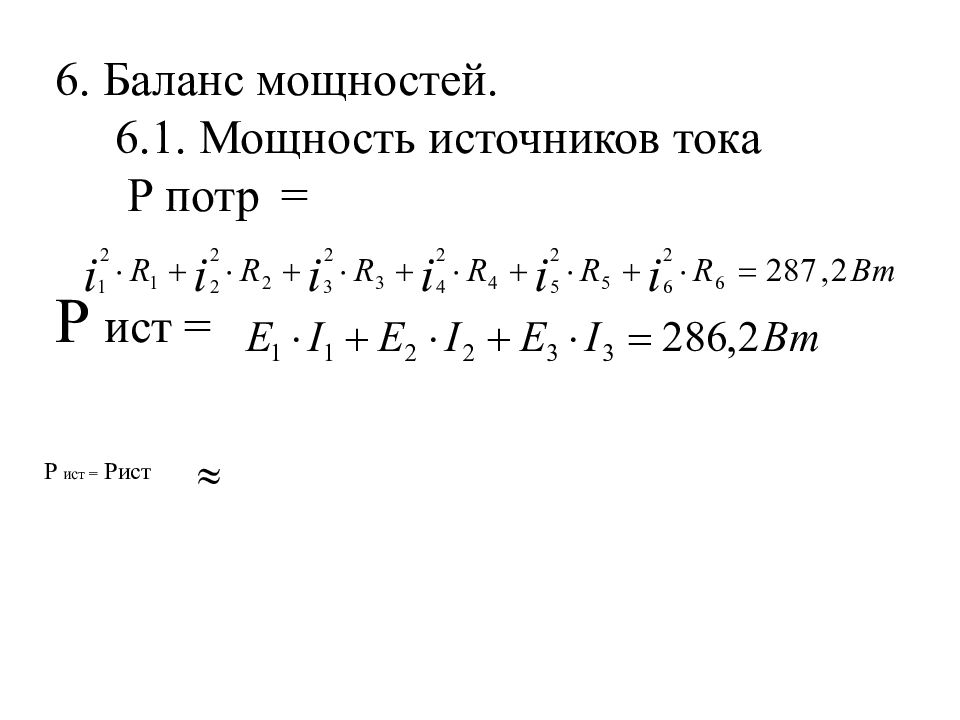

6. Баланс мощностей. 6.1. Мощность источников тока Р потр = P ист = P ист = Рист
Дано: R1 = 105 Ом R2 = 155 Ом R3 =65 Ом R4 = 45 Ом R5 = 125 Ом E1 = 120 В E2 = 55 В E3 = 20 В E4 = 65 В СХЕМА ДЛЯ ИТОГОВОЙ ПРАКТИЧЕСКОЙ РАБОТЫ

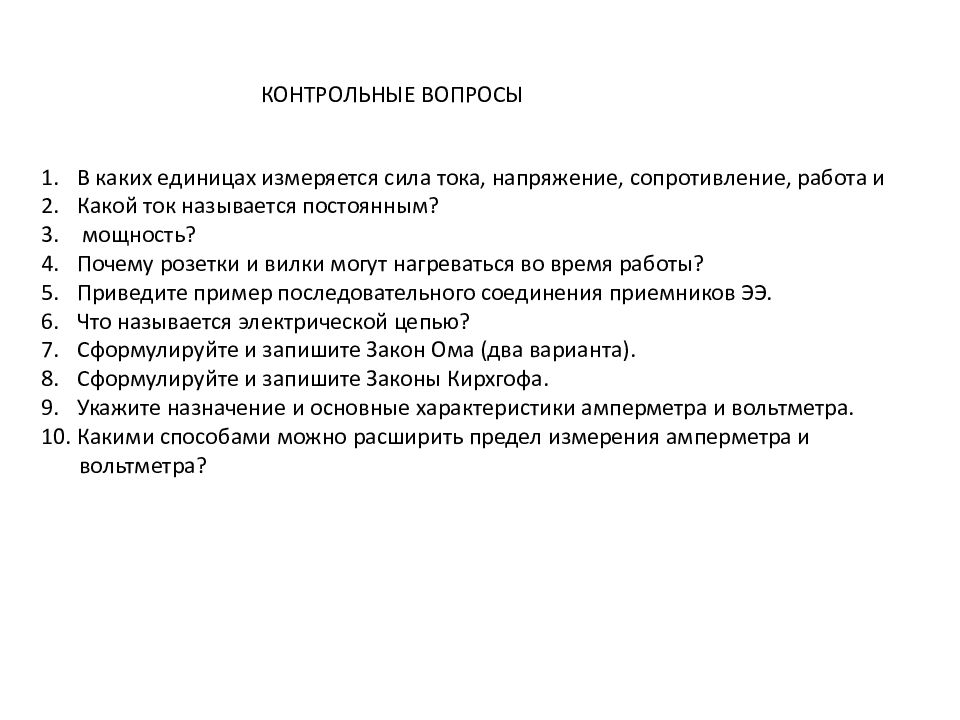

В каких единицах измеряется сила тока, напряжение, сопротивление, работа и Какой ток называется постоянным? мощность? Почему розетки и вилки могут нагреваться во время работы? Приведите пример последовательного соединения приемников ЭЭ. Что называется электрической цепью? Сформулируйте и запишите Закон Ома (два варианта). Сформулируйте и запишите Законы Кирхгофа. Укажите назначение и основные характеристики амперметра и вольтметра. Какими способами можно расширить предел измерения амперметра и вольтметра? КОНТРОЛЬНЫЕ ВОПРОСЫ
