ГОУ ВПО Уральский Государственный Технический Университет-УПИ имени первого президента России Б.Н.Ельцина ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ ВОЕННАЯ КАФЕДРА ИНЖЕНЕРНЫХ ВОЙСК Материал занятия подготовил начальник учебной части – заместитель начальника военной кафедры инженерных войск подполковник Гурнов С.Э. г. Екатеринбург – 2008 г. Взрывное дело
На предыдущем занятии изучена тема № 6 «Взрывание мостов». 2

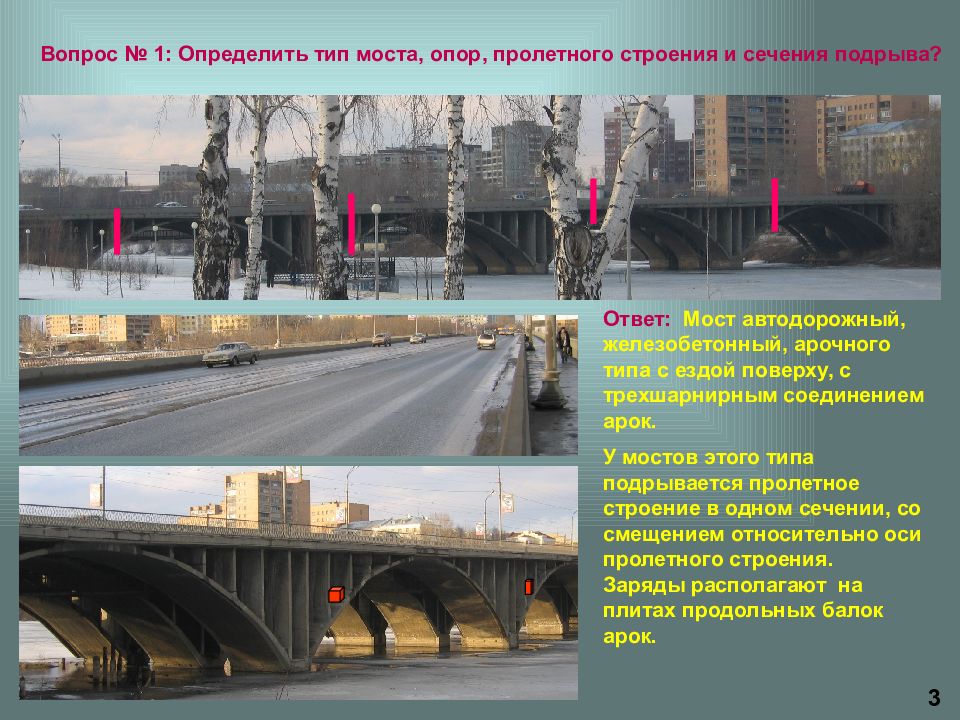

Вопрос № 1: Определить тип моста, опор, пролетного строения и сечения подрыва? Ответ: Мост автодорожный, железобетонный, арочного типа с ездой поверху, с трехшарнирным соединением арок. У мостов этого типа подрывается пролетное строение в одном сечении, со смещением относительно оси пролетного строения. Заряды располагают на плитах продольных балок арок. 3

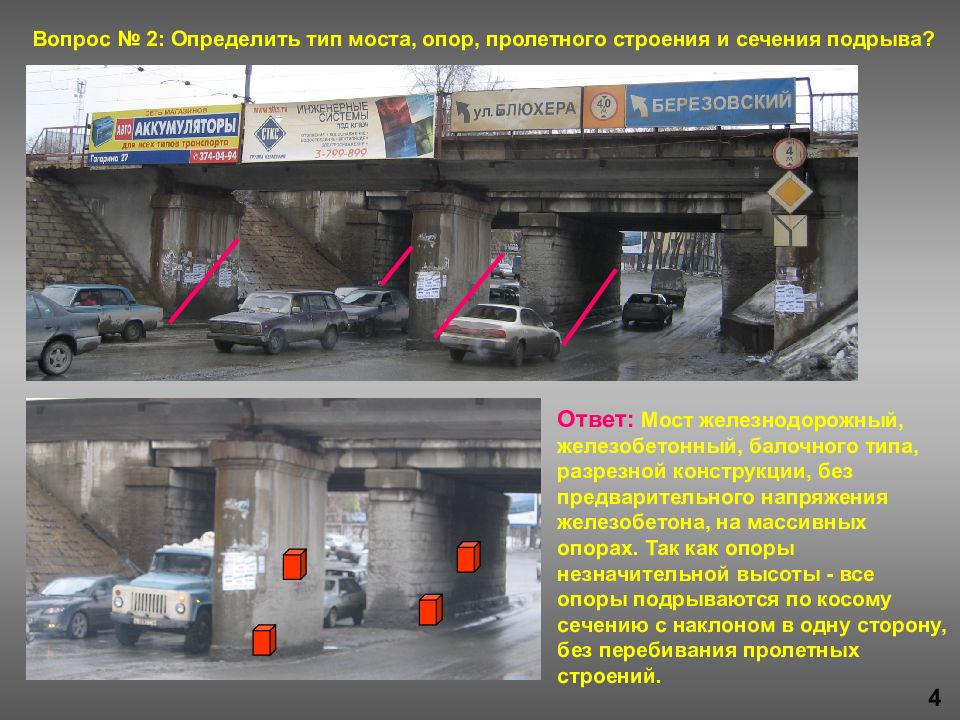

Вопрос № 2: Определить тип моста, опор, пролетного строения и сечения подрыва? Ответ: Мост железнодорожный, железобетонный, балочного типа, разрезной конструкции, без предварительного напряжения железобетона, на массивных опорах. Так как опоры незначительной высоты - все опоры подрываются по косому сечению с наклоном в одну сторону, без перебивания пролетных строений. 4

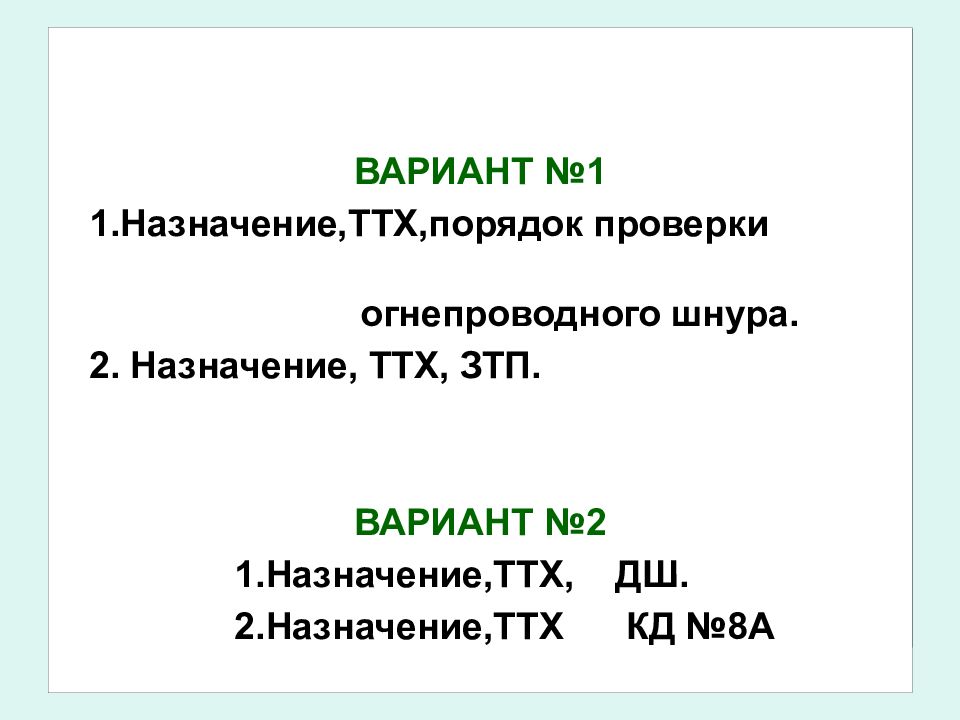

ВАРИАНТ №1 1.Назначение,ТТХ,порядок проверки огнепроводного шнура. 2. Назначение, ТТХ, ЗТП. ВАРИАНТ №2 1.Назначение,ТТХ, ДШ. 2.Назначение,ТТХ КД №8А
Тема №7 «Взрывание фортификационных сооружений и невзрывных заграждений. Порча и уничтожение войсковой материальной части и имущества противника». В результате изучения темы курсанты должны Литература: “ Руководство по подрывным работам” РПР-69 стр. 329-348, 364-370, 372-373. Знать : Порядок проделывания проходов в невзрывных заграждениях взрывным способом ; Способы порчи и уничтожения войсковой материальной части, имущества и боеприпасов ; Меры безопасности при взрывании боеприпасов. Иметь представление: О взрывании фортификационных сооружений 5

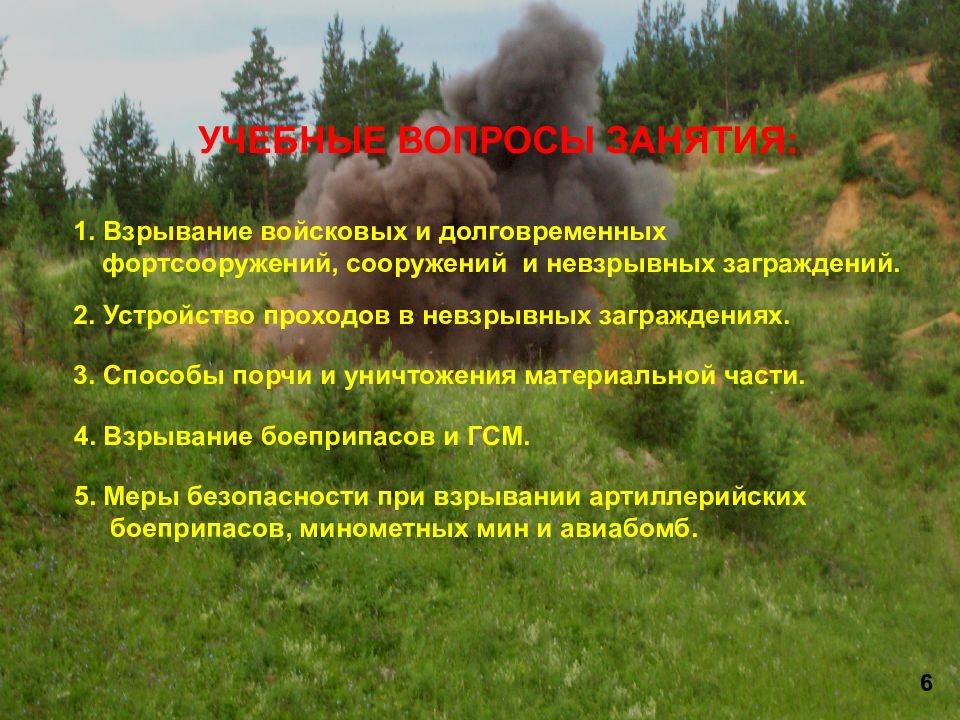

УЧЕБНЫЕ ВОПРОСЫ ЗАНЯТИЯ: 1. Взрывание войсковых и долговременных фортсооружений, сооружений и невзрывных заграждений. 2. Устройство проходов в невзрывных заграждениях. 3. Способы порчи и уничтожения материальной части. 4. Взрывание боеприпасов и ГСМ. 5. Меры безопасности при взрывании артиллерийских боеприпасов, минометных мин и авиабомб. 6
7

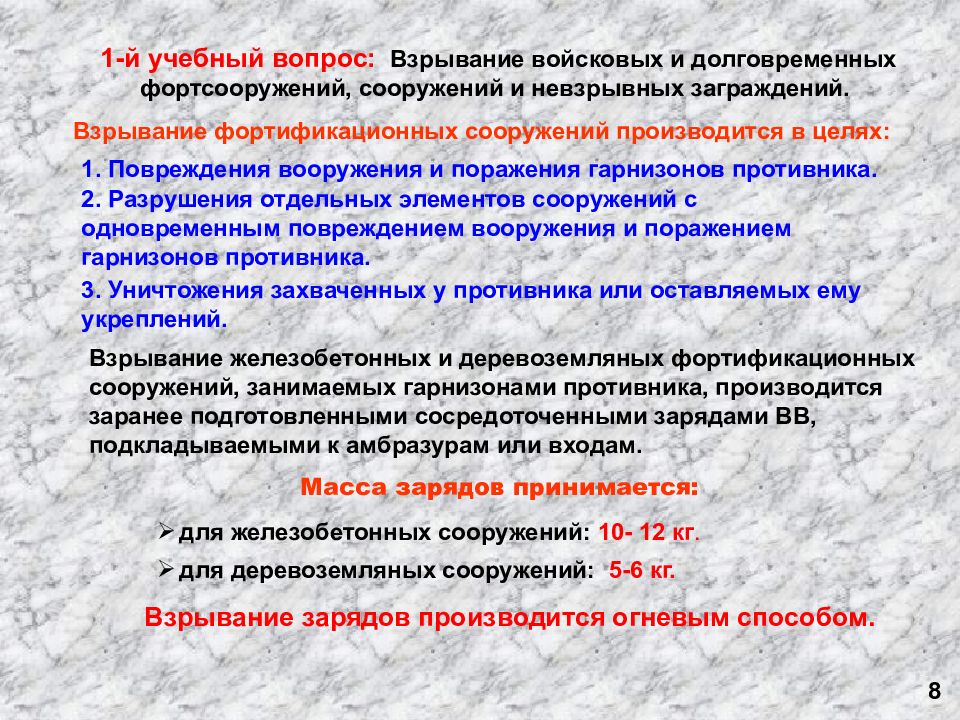

1-й учебный вопрос: Взрывание войсковых и долговременных фортсооружений, сооружений и невзрывных заграждений. Взрывание фортификационных сооружений производится в целях: 1. Повреждения вооружения и поражения гарнизонов противника. 2. Разрушения отдельных элементов сооружений с одновременным повреждением вооружения и поражением гарнизонов противника. 3. Уничтожения захваченных у противника или оставляемых ему укреплений. Взрывание железобетонных и деревоземляных фортификационных сооружений, занимаемых гарнизонами противника, производится заранее подготовленными сосредоточенными зарядами ВВ, подкладываемыми к амбразурам или входам. Масса зарядов принимается: для железобетонных сооружений: 10- 12 кг. для деревоземляных сооружений: 5-6 кг. Взрывание зарядов производится огневым способом. 8
Фрагмент пул. Сооруж - 2 9

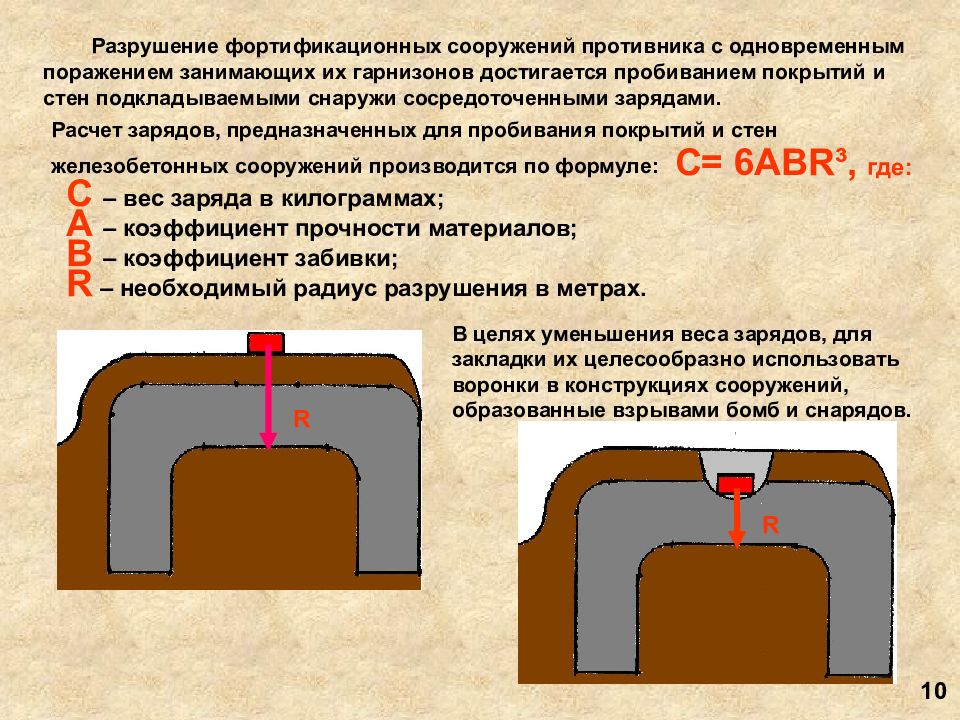

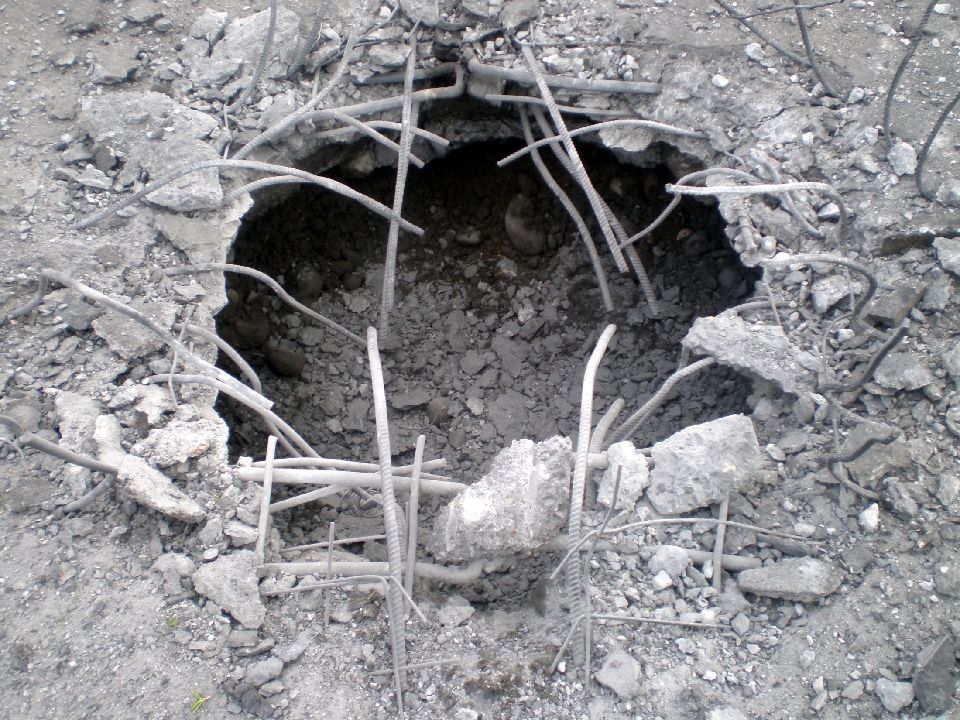

Разрушение фортификационных сооружений противника с одновременным поражением занимающих их гарнизонов достигается пробиванием покрытий и стен подкладываемыми снаружи сосредоточенными зарядами. Расчет зарядов, предназначенных для пробивания покрытий и стен железобетонных сооружений производится по формуле: С= 6АВ R³, где: С – вес заряда в килограммах; А – коэффициент прочности материалов; В – коэффициент забивки; R – необходимый радиус разрушения в метрах. R R В целях уменьшения веса зарядов, для закладки их целесообразно использовать воронки в конструкциях сооружений, образованные взрывами бомб и снарядов. 10
Фрагмент блиндаж-3 11

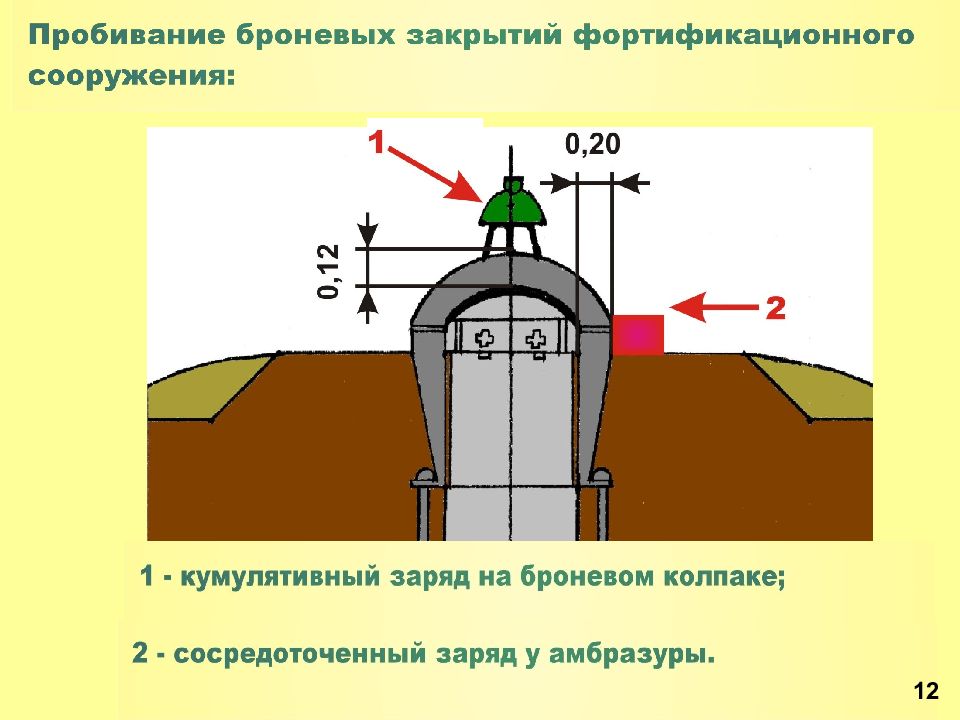

12

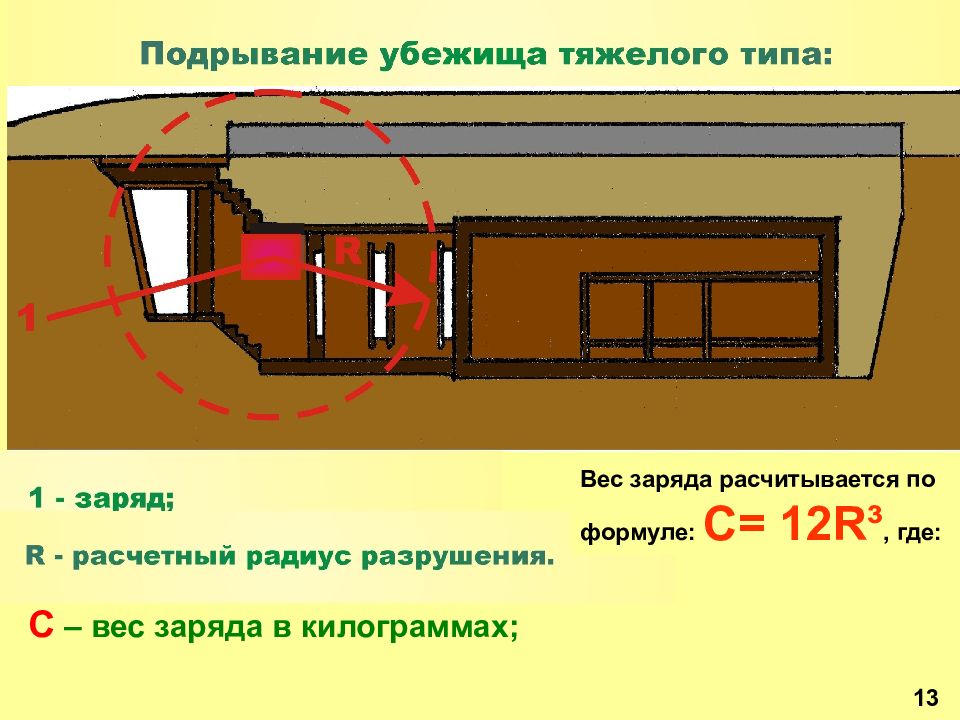

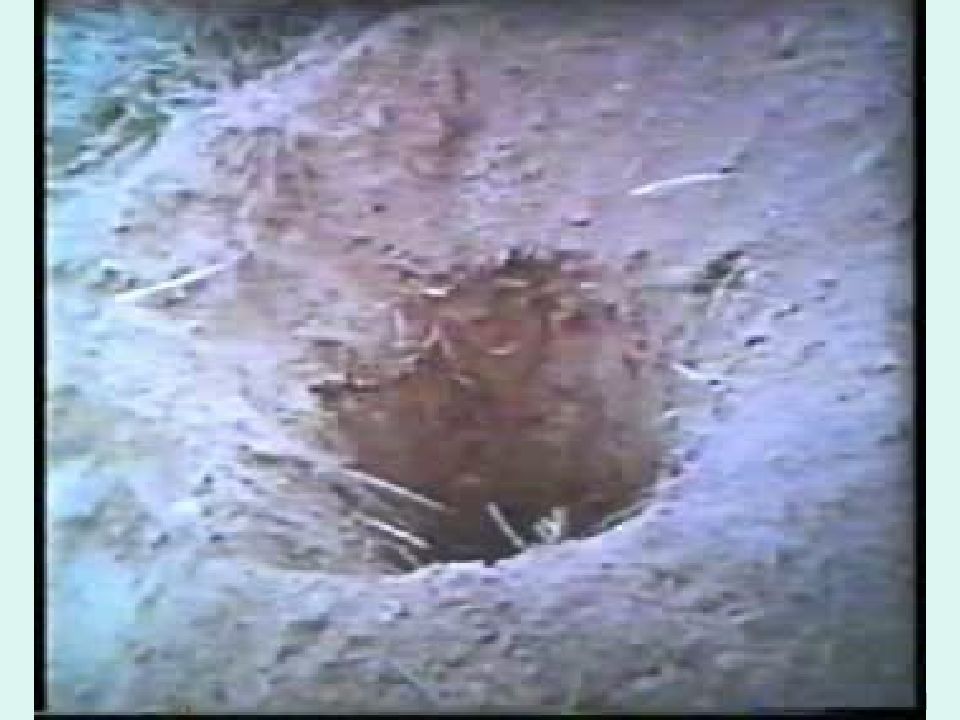

Вес заряда расчитывается по формуле: С= 12 R³, где: С – вес заряда в килограммах; 13

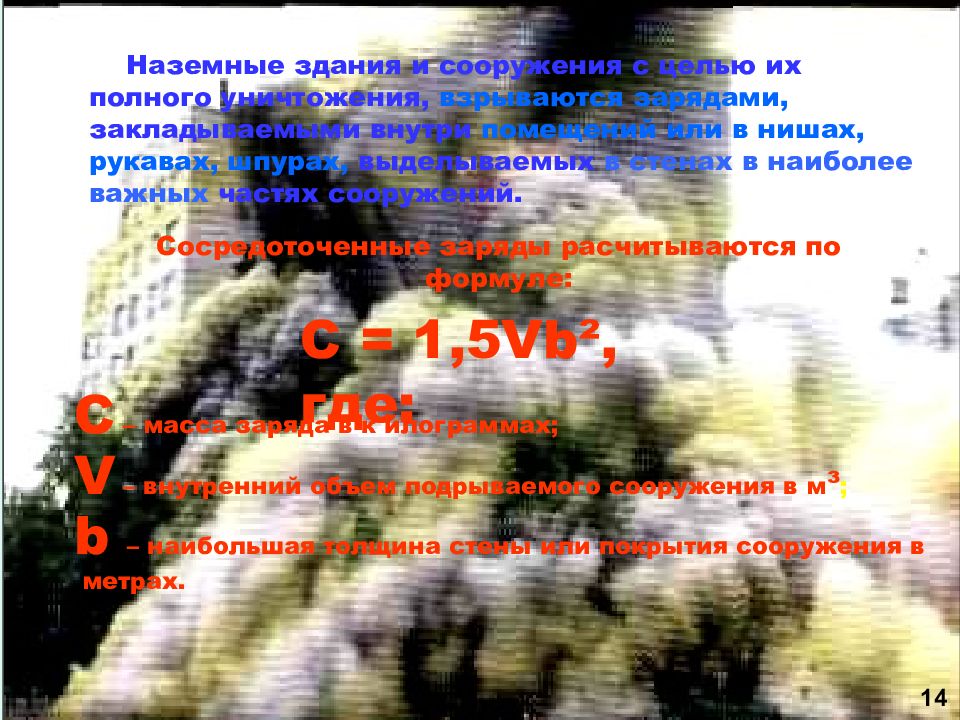

Наземные здания и сооружения с целью их полного уничтожения, взрываются зарядами, закладываемыми внутри помещений или в нишах, рукавах, шпурах, выделываемых в стенах в наиболее важных частях сооружений. Сосредоточенные заряды расчитываются по формуле: С = 1,5 Vb ², где: С – масса заряда в к илограммах; V – внутренний объем подрываемого сооружения в м ³ ; b – наибольшая толщина стены или покрытия сооружения в метрах. 14
Фрагмент дом-4 15

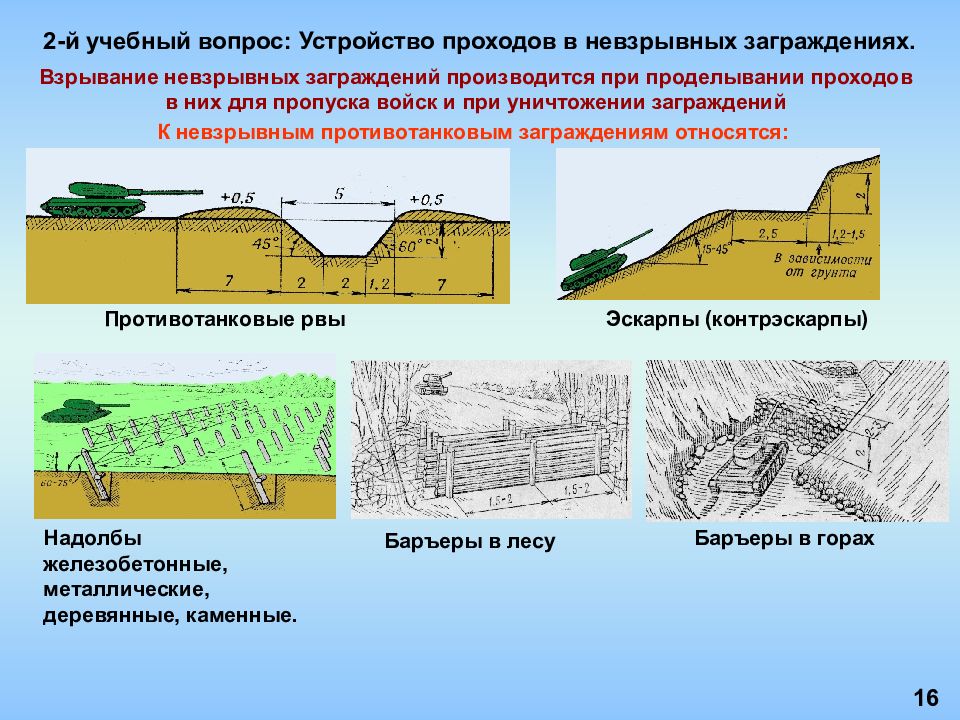

2-й учебный вопрос: Устройство проходов в невзрывных заграждениях. Взрывание невзрывных заграждений производится при проделывании проходов в них для пропуска войск и при уничтожении заграждений К невзрывным противотанковым заграждениям относятся: Противотанковые рвы Эскарпы (контрэскарпы) Надолбы железобетонные, металлические, деревянные, каменные. Баръеры в лесу Баръеры в горах 16

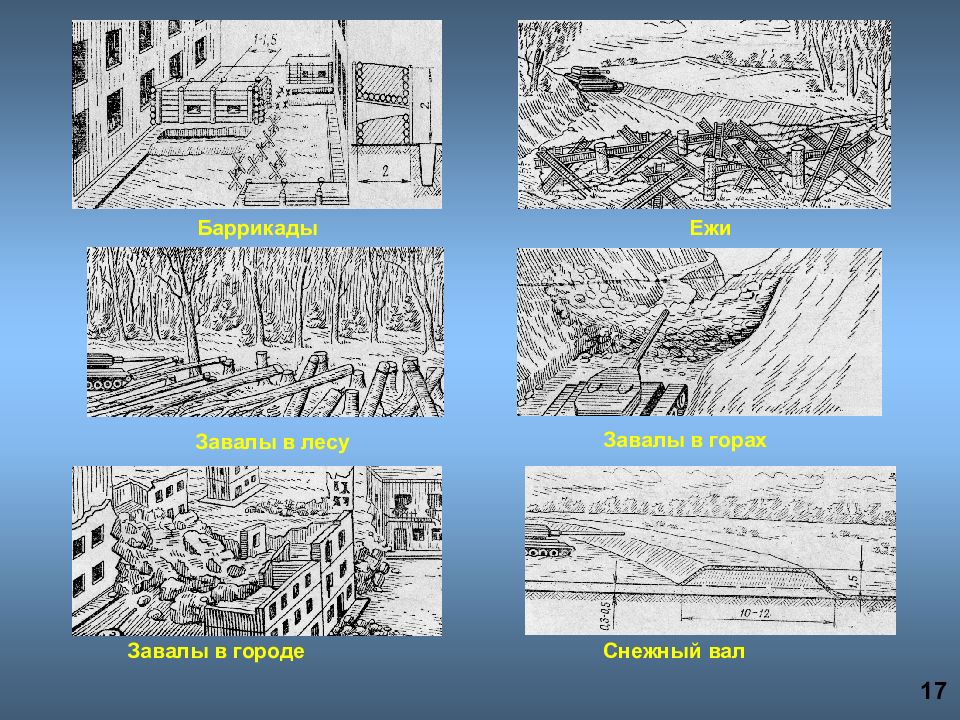

Баррикады Ежи Завалы в лесу Завалы в горах Завалы в городе Снежный вал 17

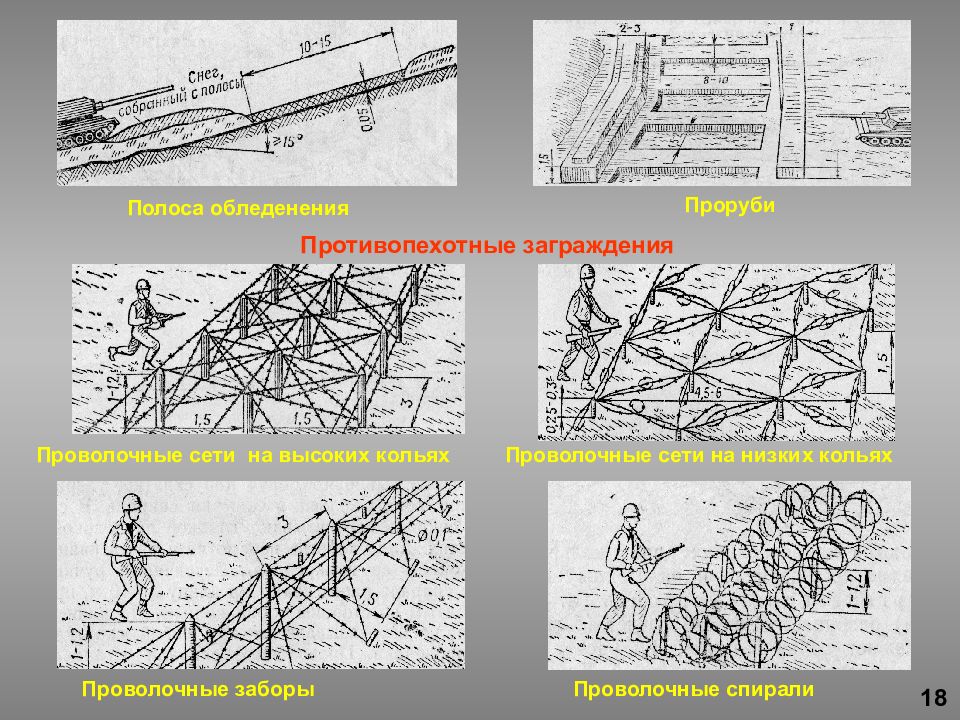

Полоса обледенения Проруби Противопехотные заграждения Проволочные сети на высоких кольях Проволочные сети на низких кольях Проволочные заборы Проволочные спирали 18

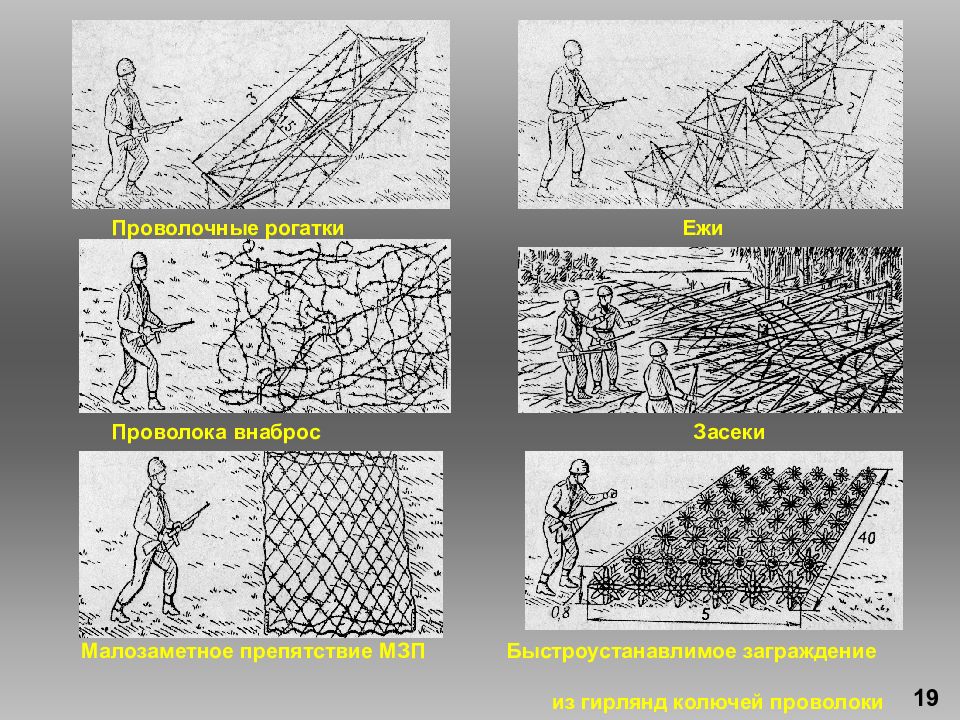

Проволочные рогатки Ежи Проволока внаброс Засеки Малозаметное препятствие МЗП Быстроустанавлимое заграждение из гирлянд колючей проволоки 19
Проделывание проходов в проволочных заграждениях 1. Удлиненным зарядом, распологаемым горизонтально на поверхности грунта Длина заряда должна быть не меньше глубины заграждения, заряд составляется из одного ряда больших (400 г.) тротиловых шашек. При взрыве образуется проход шириной 4 – 5 м. 2. Удлиненным зарядом, распологаемым вертикально Длина заряда должна быть не меньше высоты заграждения. Заряд составляется из одного ряда больших (400 г.) тротиловых шашек, привязанных к металлической полосе толщиной не менее 3-х см. При взрыве образуется проход шириной не менее 2-х м. 20
Фрагмент проход - 1 21

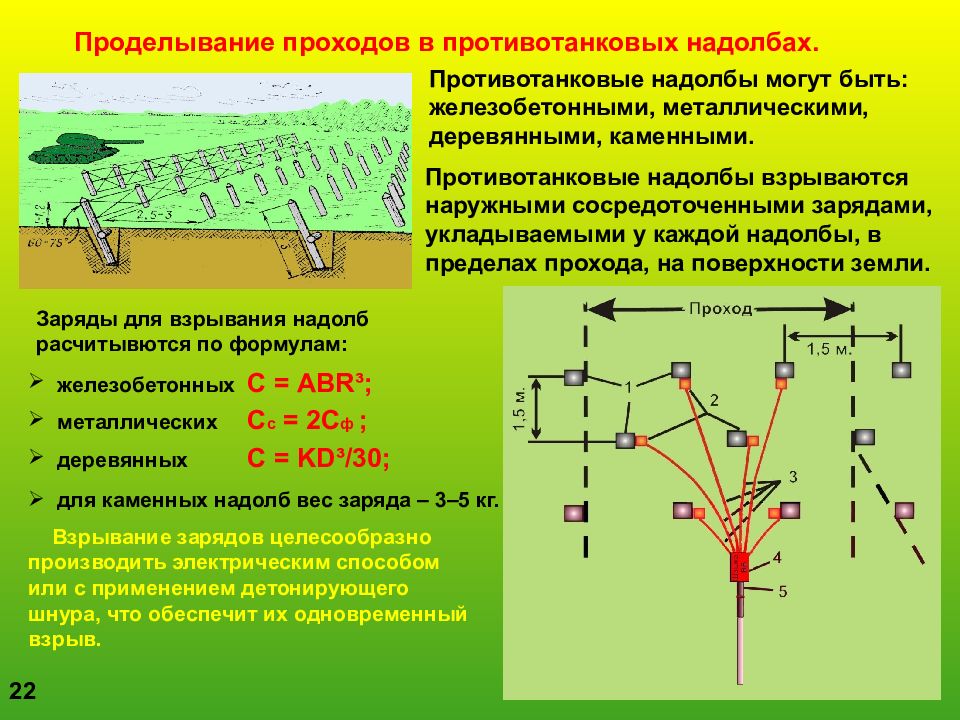

Проделывание проходов в противотанковых надолбах. Противотанковые надолбы могут быть: железобетонными, металлическими, деревянными, каменными. Противотанковые надолбы взрываются наружными сосредоточенными зарядами, укладываемыми у каждой надолбы, в пределах прохода, на поверхности земли. Заряды для взрывания надолб расчитывются по формулам: железобетонных С = АВ R ³ ; металлических C с = 2C ф ; деревянных С = KD ³ /30; для каменных надолб вес заряда – 3–5 кг. Взрывание зарядов целесообразно производить электрическим способом или с применением детонирующего шнура, что обеспечит их одновременный взрыв. 22

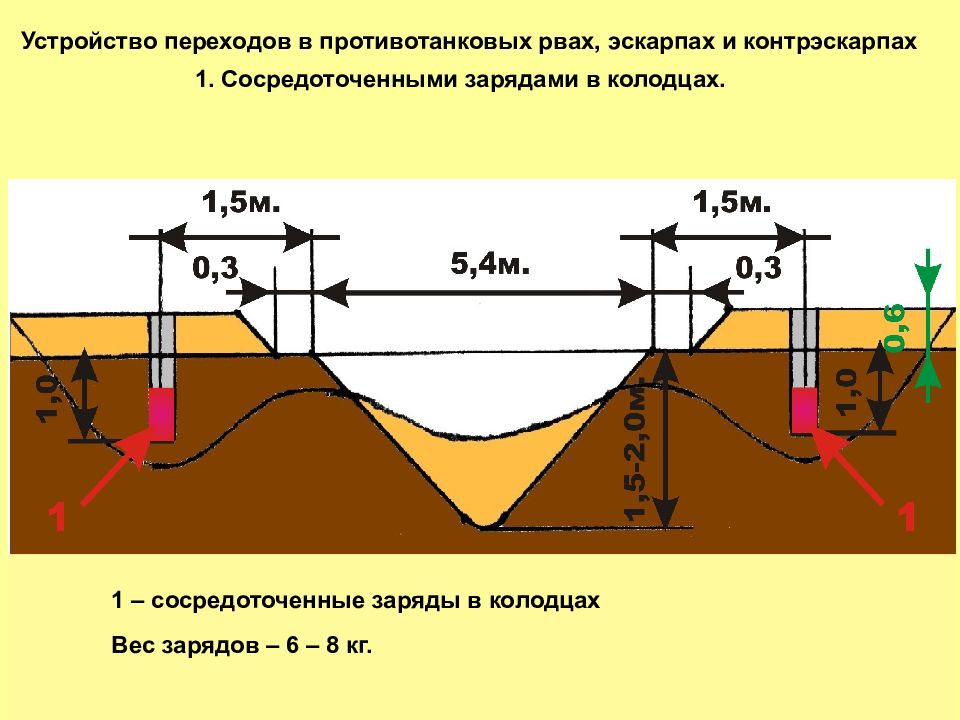

Устройство переходов в противотанковых рвах, эскарпах и контрэскарпах 1. Сосредоточенными зарядами в колодцах. 1 – сосредоточенные заряды в колодцах Вес зарядов – 6 – 8 кг.

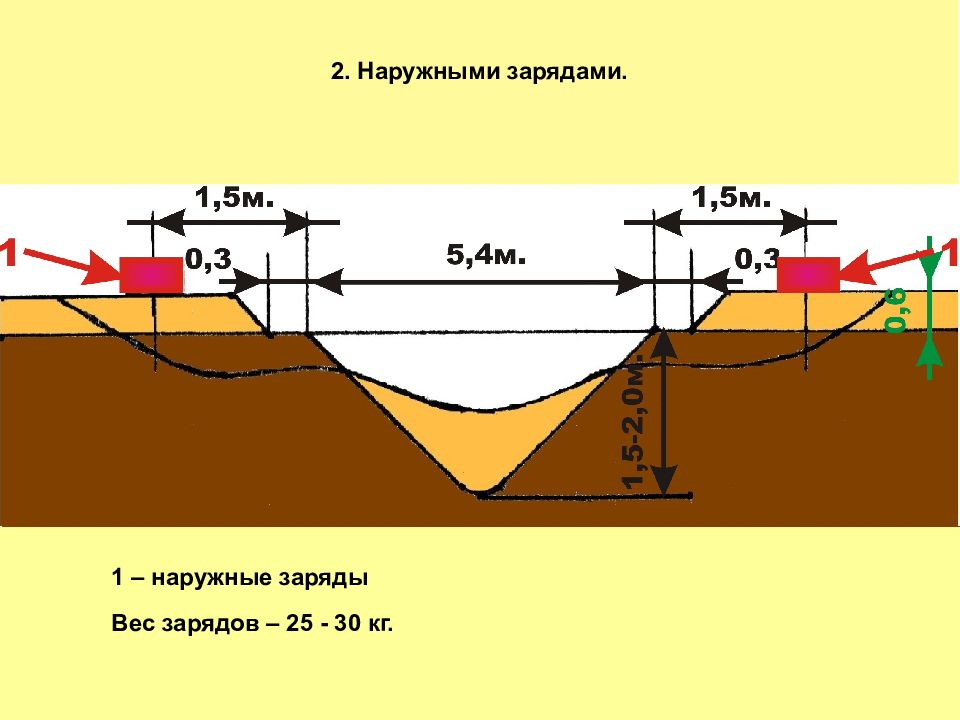

2. Наружными зарядами. Вес зарядов – 25 - 30 кг. 1 – наружные заряды

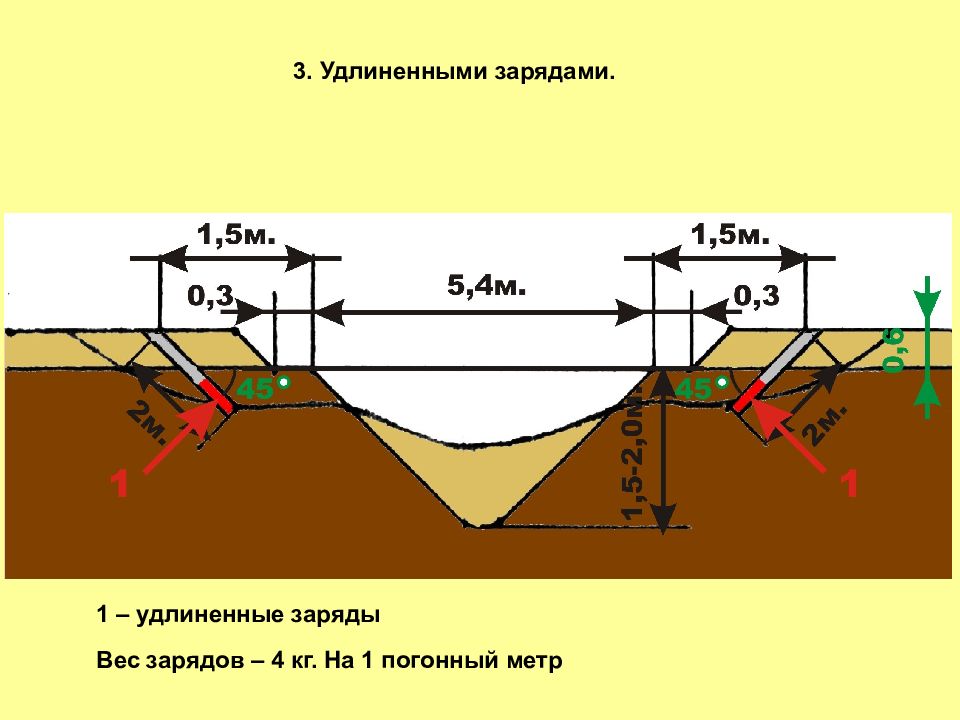

3. Удлиненными зарядами. Вес зарядов – 4 кг. На 1 погонный метр 1 – удлиненные заряды
Проделывание проходов в лесных завалах Проходы в лесных завалах проделываются взрыванием отдельных деревьев контактными сосредоточенными зарядами, взрыв которых должен происходить одновременно. Вес зарядов расчитывается по формулам: С = KD ² или С = KD³ /30; Деревья перебитые взрывами зарядов на части, удаляются за пределы прохода путем растаскивания их тягачами, снабженными тросами или путем расталкивания бульдозером 26
3-й учебный вопрос: «Способы порчи и уничтожения материальной части». Порча и уничтожение войсковой материальной части, оборудования и военного имущества осуществляются : взрыванием; сжиганием; механическим разрушением.
Вывод из строя танков 4 1 2 3 1 – заряд весом 0,4 – 0,8 кг. - на двигателях ; 2 – заряд весом 1,6 – 2,0 кг. - у основания башни; 3 - заряд весом 2 кг. – на гусенице у ведущих колес; 4 – заряд весом 2 – 4 кг. – в стволе орудия. 29

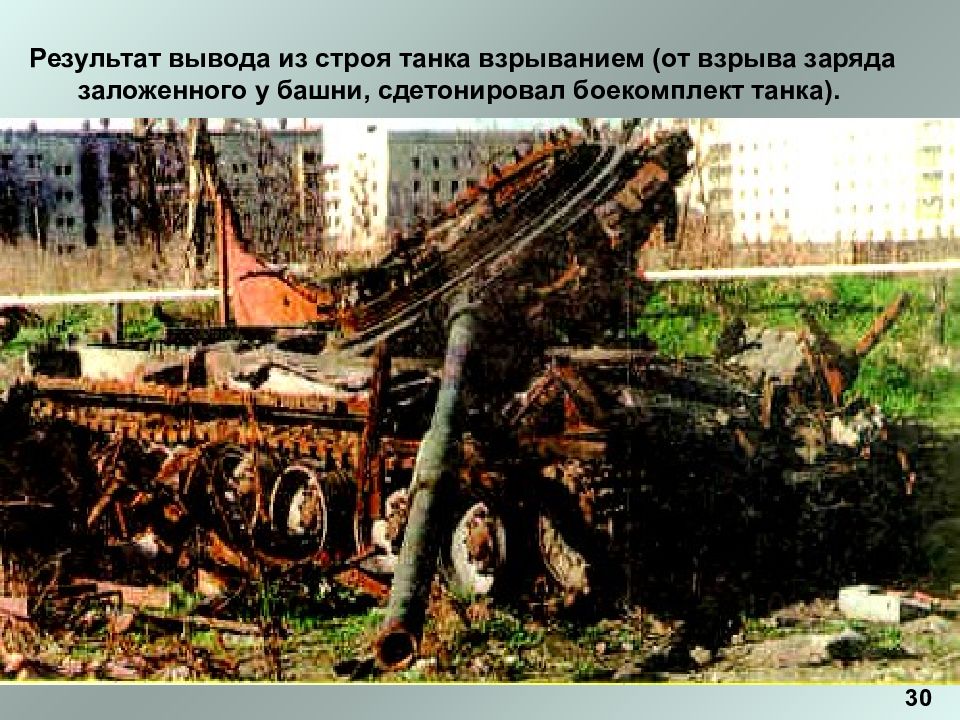

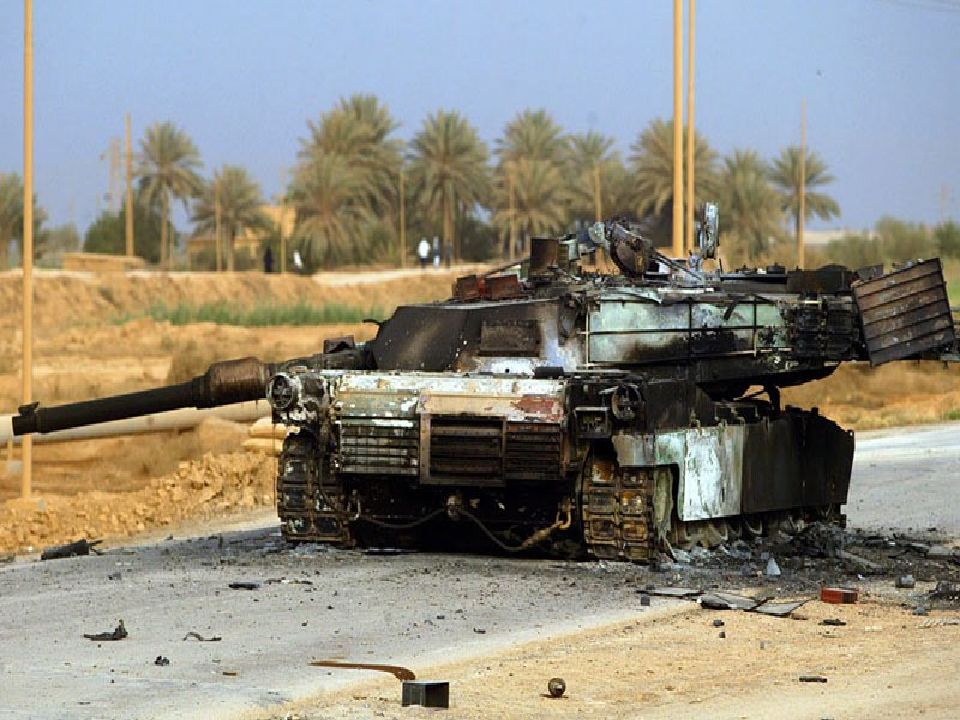

Результат вывода из строя танка взрыванием (от взрыва заряда заложенного у башни, сдетонировал боекомплект танка). 30
Танки могут также выводиться из строя сжиганием или механическим разрушением.

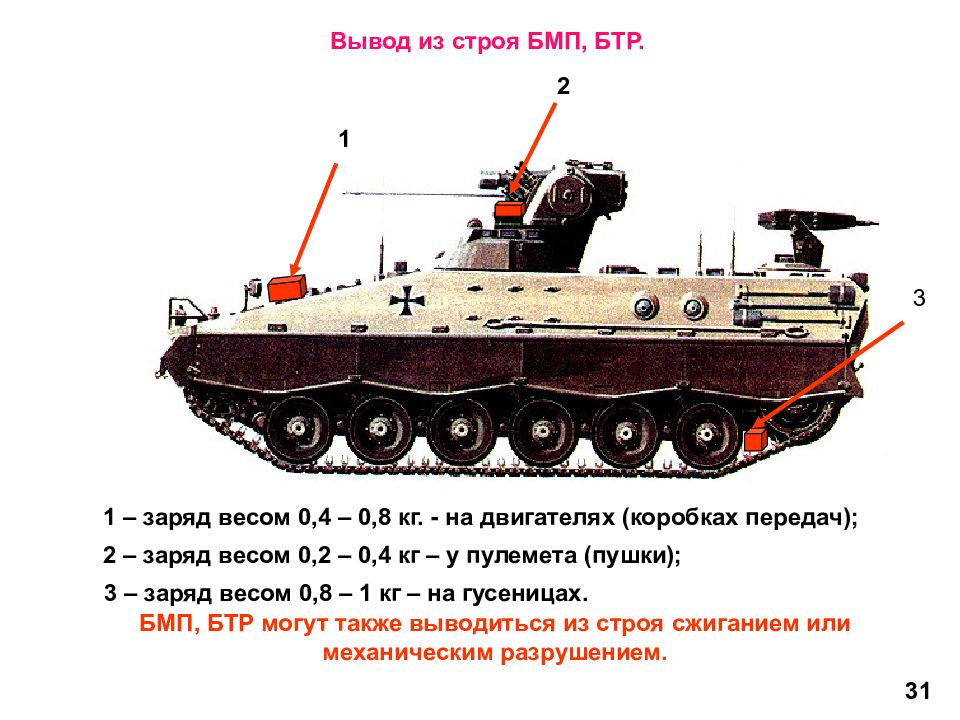

Вывод из строя БМП, БТР. 1 2 3 1 – заряд весом 0,4 – 0,8 кг. - на двигателях (коробках передач); 2 – заряд весом 0,2 – 0,4 кг – у пулемета (пушки); 3 – заряд весом 0,8 – 1 кг – на гусеницах. БМП, БТР могут также выводиться из строя сжиганием или механическим разрушением. 31

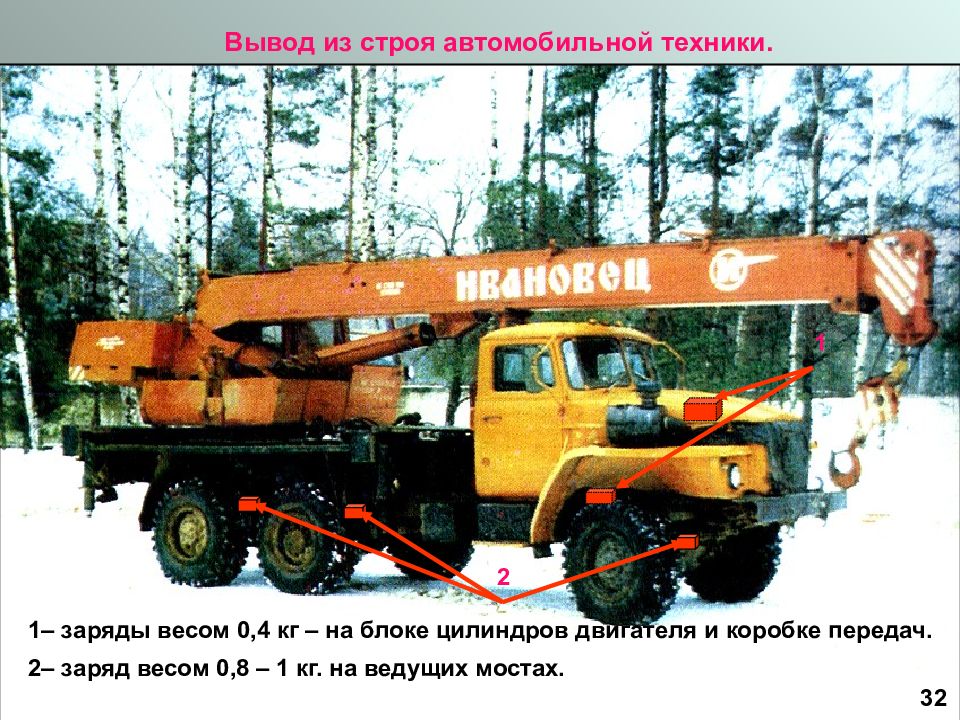

Вывод из строя автомобильной техники. 1 1– заряды весом 0,4 кг – на блоке цилиндров двигателя и коробке передач. 2 2– заряд весом 0,8 – 1 кг. на ведущих мостах. 32

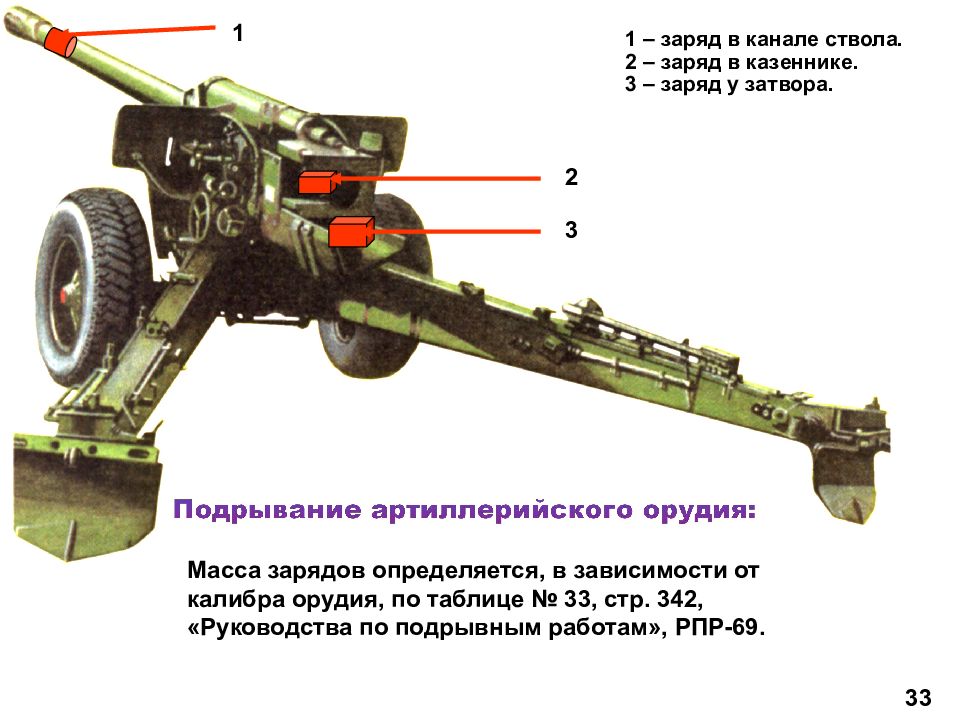

1 2 3 1 – заряд в канале ствола. 2 – заряд в казеннике. 3 – заряд у затвора. Масса зарядов определяется, в зависимости от калибра орудия, по таблице № 33, стр. 342, «Руководства по подрывным работам», РПР-69. 33

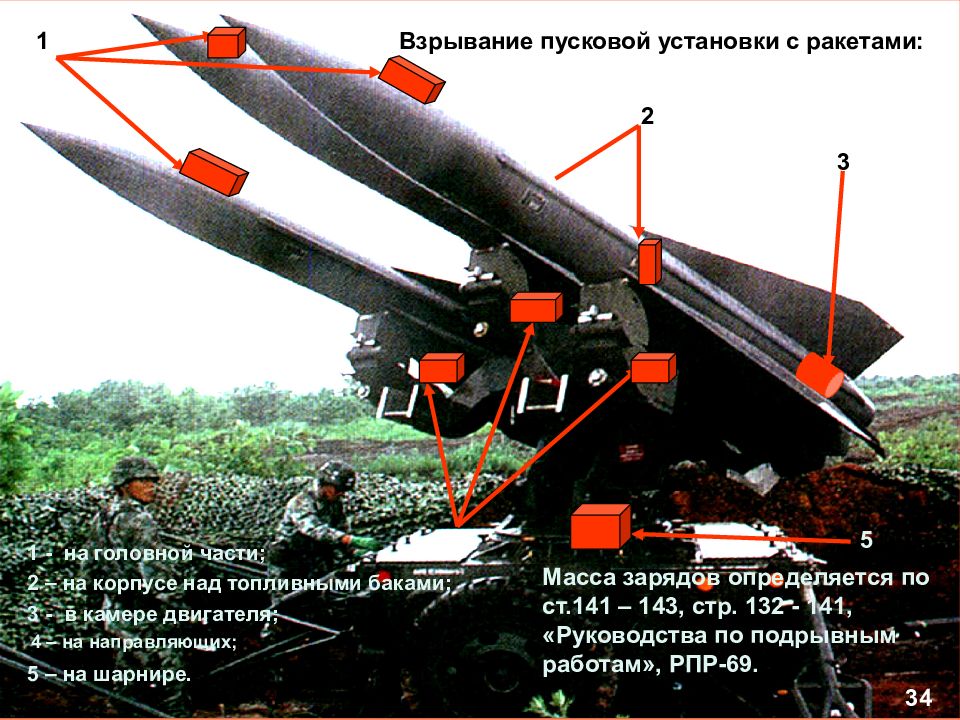

Взрывание пусковой установки с ракетами: 1 2 3 4 5 1 - на головной части; 2 – на корпусе над топливными баками; 3 - в камере двигателя; 4 – на направляющих; 5 – на шарнире. Масса зарядов определяется по ст.141 – 143, стр. 132 - 141, «Руководства по подрывным работам», РПР-69. 34

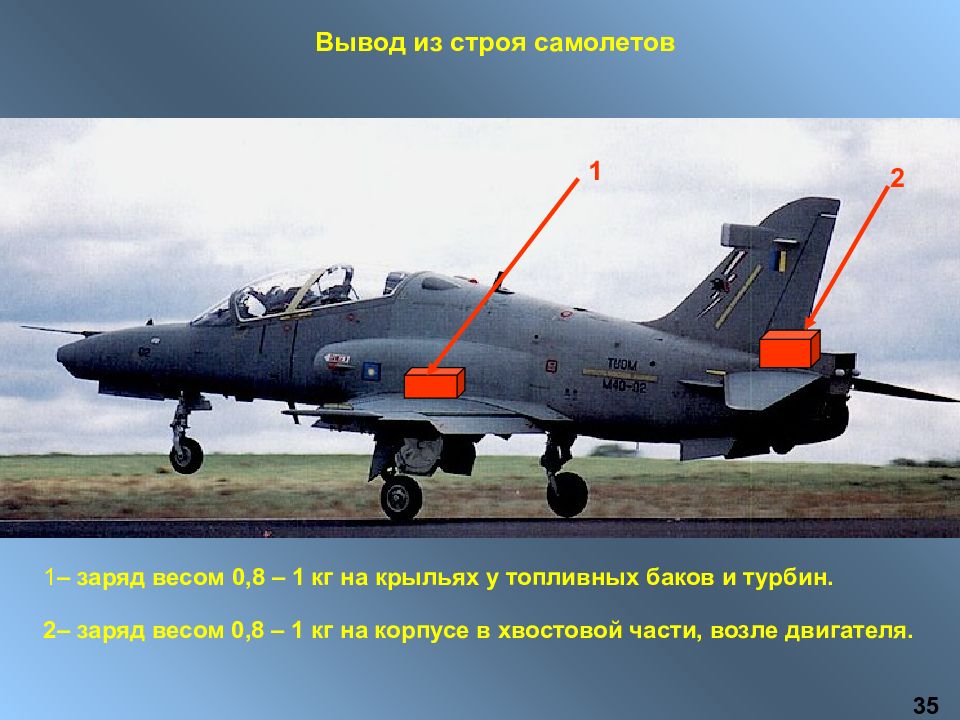

Вывод из строя самолетов 2 1 1 – заряд весом 0,8 – 1 кг на крыльях у топливных баков и турбин. 2– заряд весом 0,8 – 1 кг на корпусе в хвостовой части, возле двигателя. 35

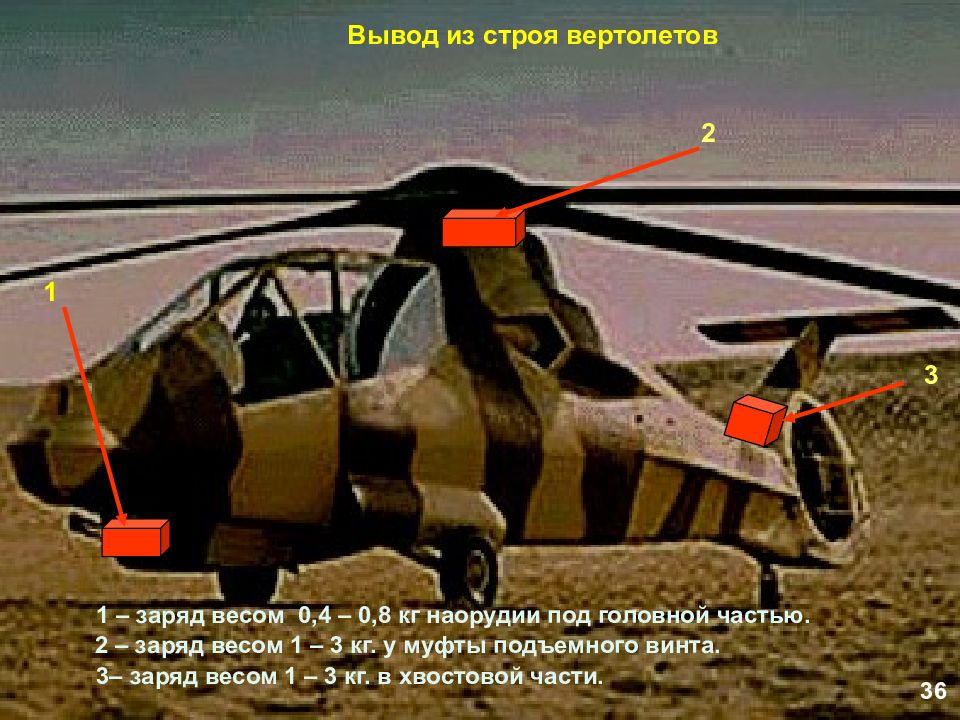

Вывод из строя вертолетов 3 2 1 1 – заряд весом 0,4 – 0,8 кг наорудии под головной частью. 2 – заряд весом 1 – 3 кг. у муфты подъемного винта. 3– заряд весом 1 – 3 кг. в хвостовой части. 36

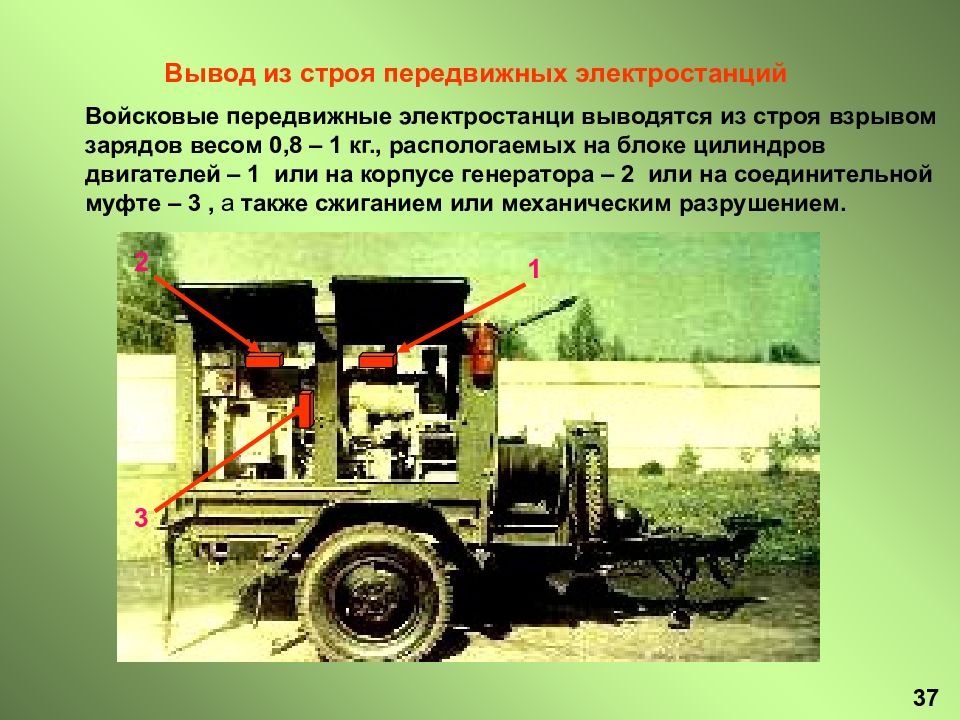

Вывод из строя передвижных электростанций Войсковые передвижные электростанци выводятся из строя взрывом зарядов весом 0,8 – 1 кг., распологаемых на блоке цилиндров двигателей – 1 или на корпусе генератора – 2 или на соединительной муфте – 3, а также сжиганием или механическим разрушением. 1 2 3 37
4-й учебный вопрос: Взрывание боеприпасов и ГСМ. За 2007 г. обезврежено более 1 млн. 400 тыс. единиц, а за первое полугодие 2008 г. - свыше 212 тыс. единиц взрывоопасных предметов. 38

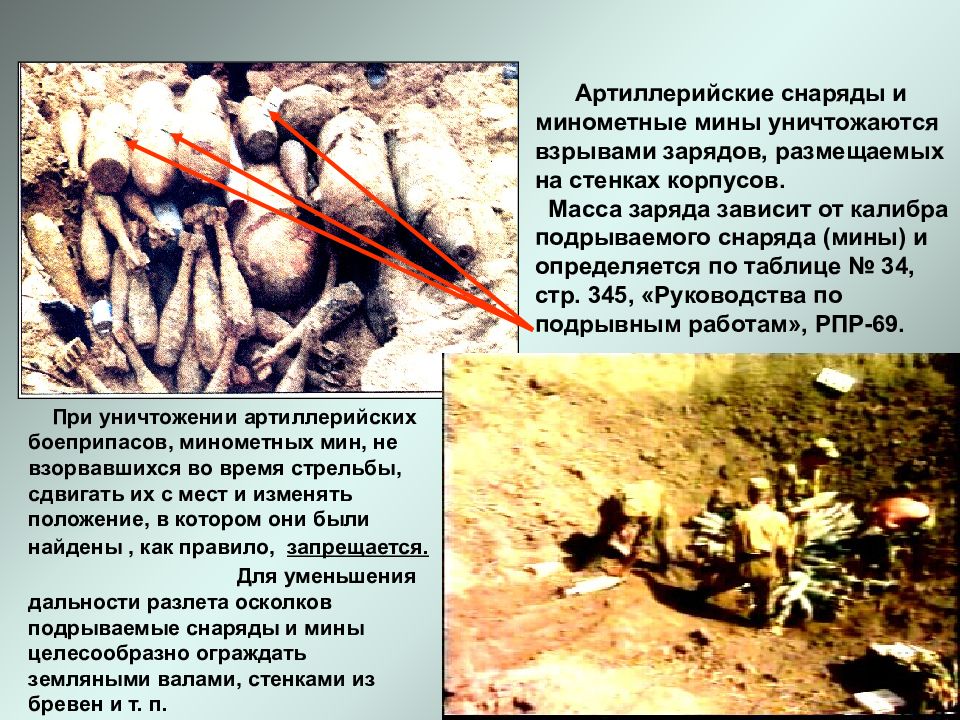

Артиллерийские снаряды и минометные мины уничтожаются взрывами зарядов, размещаемых на стенках корпусов. Масса заряда зависит от калибра подрываемого снаряда (мины) и определяется по таблице № 34, стр. 345, «Руководства по подрывным работам», РПР-69. При уничтожении артиллерийских боеприпасов, минометных мин, не взорвавшихся во время стрельбы, сдвигать их с мест и изменять положение, в котором они были найдены, как правило, запрещается. Для уменьшения дальности разлета осколков подрываемые снаряды и мины целесообразно ограждать земляными валами, стенками из бревен и т. п.

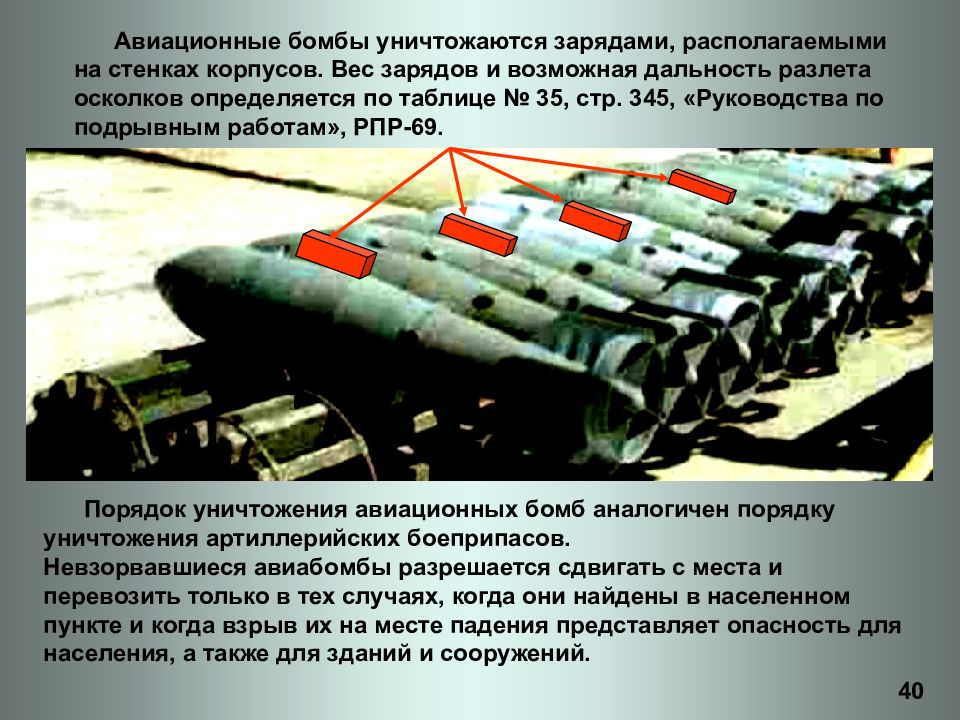

Авиационные бомбы уничтожаются зарядами, располагаемыми на стенках корпусов. Вес зарядов и возможная дальность разлета осколков определяется по таблице № 35, стр. 345, «Руководства по подрывным работам», РПР-69. Порядок уничтожения авиационных бомб аналогичен порядку уничтожения артиллерийских боеприпасов. Невзорвавшиеся авиабомбы разрешается сдвигать с места и перевозить только в тех случаях, когда они найдены в населенном пункте и когда взрыв их на месте падения представляет опасность для населения, а также для зданий и сооружений. 40
Противотанковые мины уничтожаются взрывами зарядов (тротиловых шашек) весом 0,2 – 0,4 кг, укладываемых на крышку мины. Противопехотные мины уничтожаются взрывами зарядов (тротиловых шашек) весом 0,2 кг, укладываемых рядом с ними. 41
42

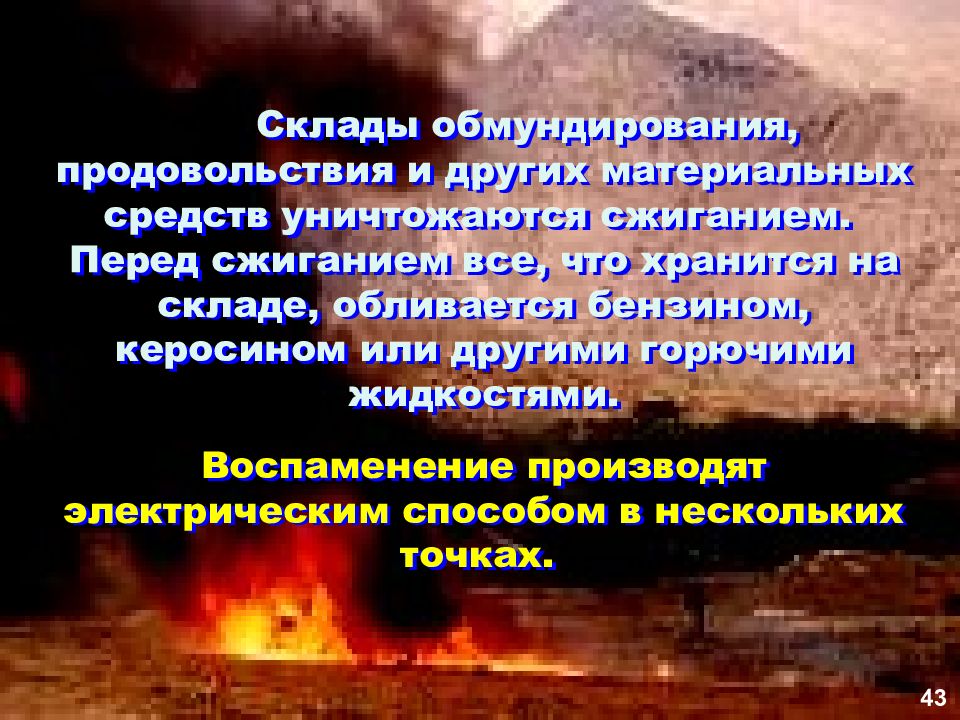

Склады обмундирования, продовольствия и других материальных средств уничтожаются сжиганием. Перед сжиганием все, что хранится на складе, обливается бензином, керосином или другими горючими жидкостями. Воспаменение производят электрическим способом в нескольких точках. 43

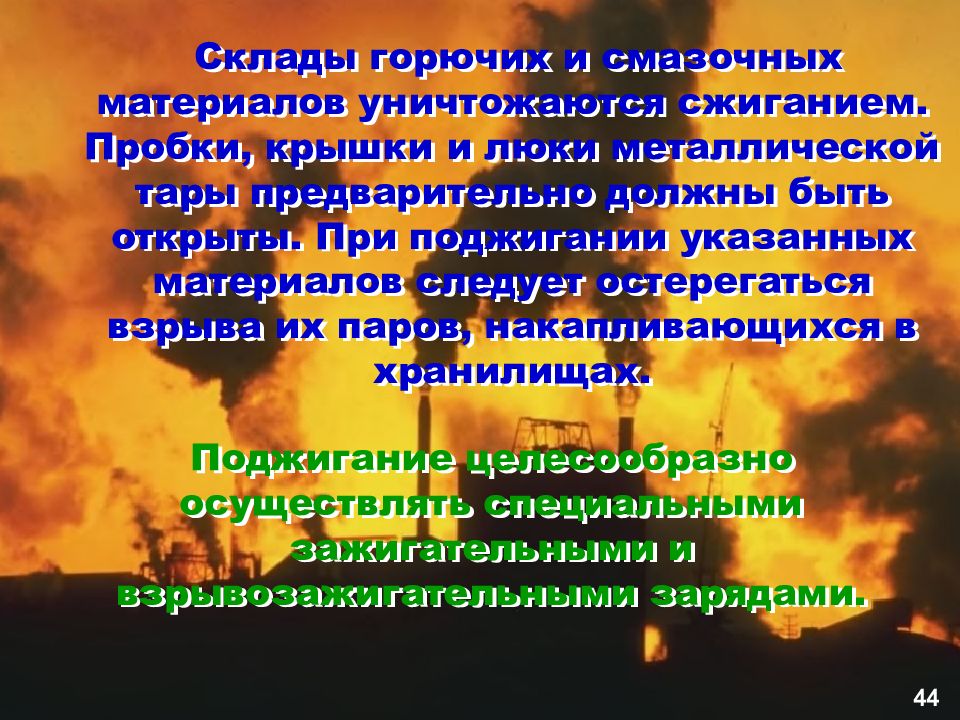

Склады горючих и смазочных материалов уничтожаются сжиганием. Пробки, крышки и люки металлической тары предварительно должны быть открыты. При поджигании указанных материалов следует остерегаться взрыва их паров, накапливающихся в хранилищах. Поджигание целесообразно осуществлять специальными зажигательными и взрывозажигательными зарядами. 44

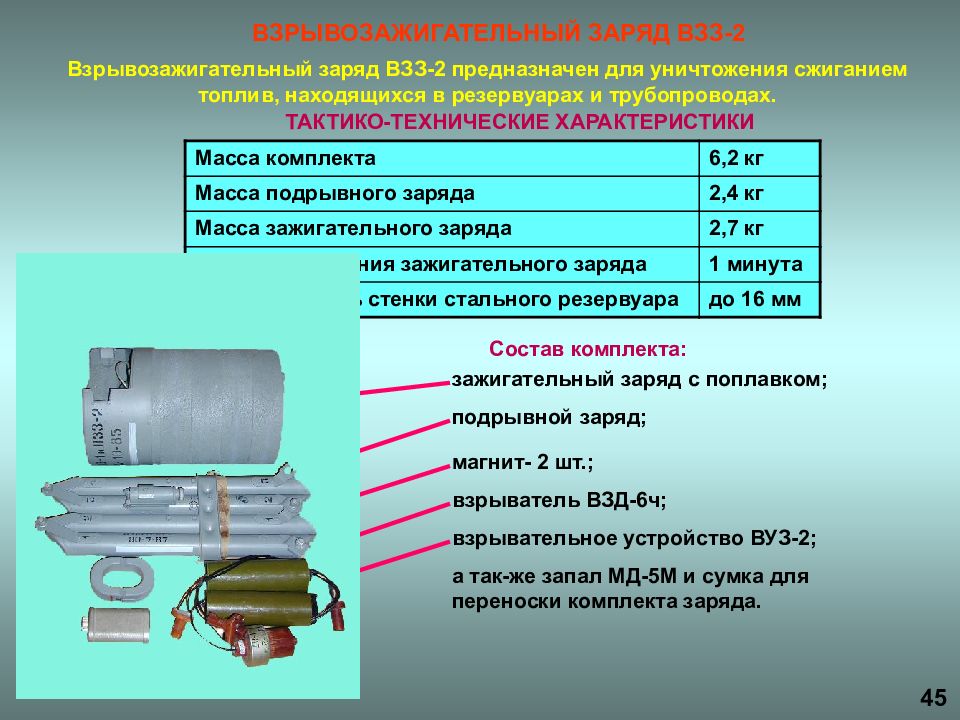

ВЗРЫВОЗАЖИГАТЕЛЬНЫЙ ЗАРЯД ВЗЗ-2 Взрывозажигательный заряд ВЗЗ-2 предназначен для уничтожения сжиганием топлив, находящихся в резервуарах и трубопроводах. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Масса комплекта 6,2 кг Масса подрывного заряда 2,4 кг Масса зажигательного заряда 2,7 кг Время замедления зажигательного заряда 1 минута Пробиваемость стенки стального резервуара до 16 мм Состав комплекта: подрывной заряд; зажигательный заряд с поплавком; взрывательное устройство ВУЗ-2; взрыватель ВЗД-6ч; магнит- 2 шт.; а так-же запал МД-5М и сумка для переноски комплекта заряда. 45
Подрывной заряд ПЗ-1: Подрывной заряд ПЗ-1 служит для пробивания стенки резервуара (трубопровода). а — транспортное положение; б — боевое положение; в и г — разрезы; Он состоит из четырех звеньев 2, соединенных шарнирами 1. Каждое звено представляет собой удлиненный кумулятивный заряд с полуцилиндрической кумулятивной полостью и стальной облицовкой 7. Звенья снаряжены сплавом ТГ-40 6 и закрыты с торцов колпачками. На одном из звеньев между двумя направляющими с помощью шарнира и пружинной защелки 5 закреплен дополнительный детонатор 4 с резьбовым запальным гнездом, закрытым пробкой. 1 — шарниры; 2 — звенья; 3 — пружинная защелка; 4 — дополнительный детонатор; 5 — зажим; 6 — заряд ВВ; 7 — кумулятивная облицовка; 8 — магниты; 9 — пробиваемая стенка. 46

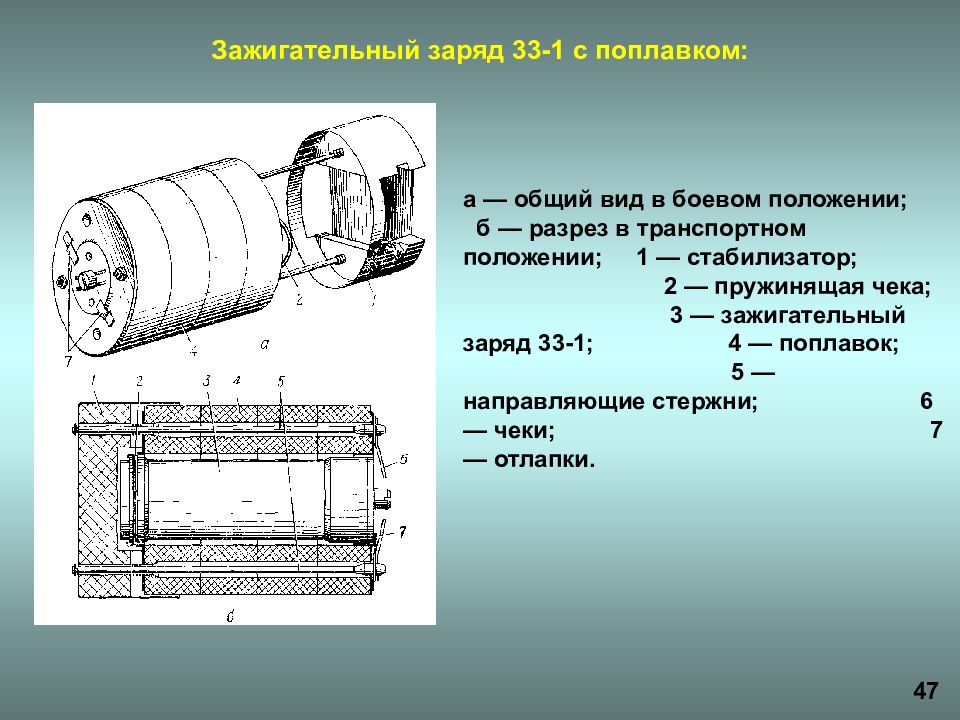

Зажигательный заряд 33-1 с поплавком: а — общий вид в боевом положении; б — разрез в транспортном положении; 1 — стабилизатор; 2 — пружинящая чека; 3 — зажигательный заряд 33-1; 4 — поплавок; 5 — направляющие стержни; 6 — чеки; 7 — отлапки. 47

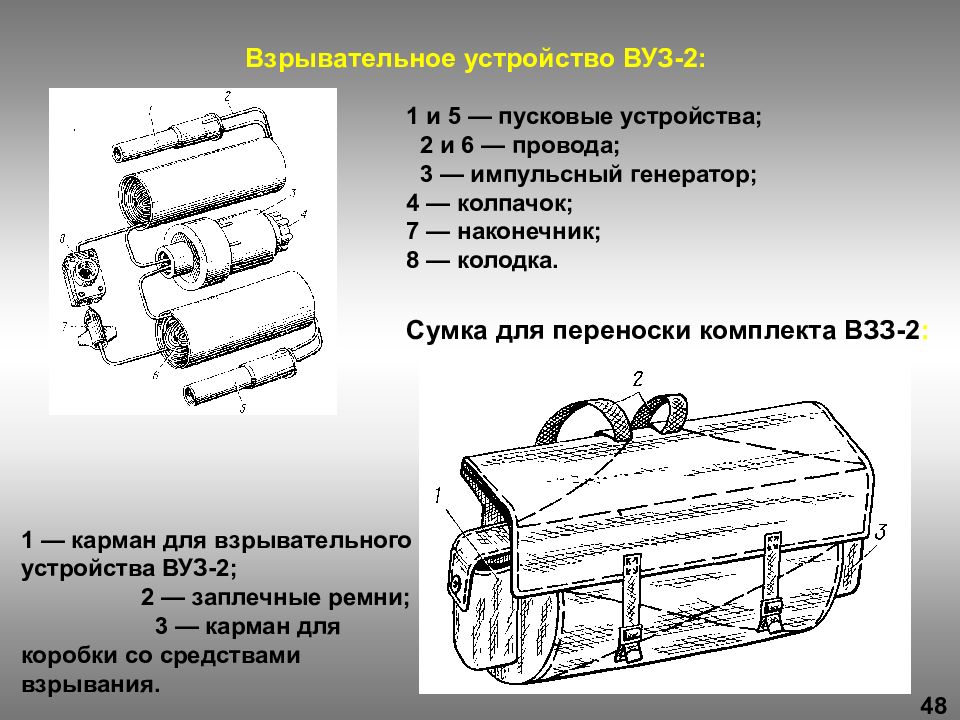

Взрывательное устройство ВУЗ-2: 1 и 5 — пусковые устройства; 2 и 6 — провода; 3 — импульсный генератор; 4 — колпачок; 7 — наконечник; 8 — колодка. Сумка для переноски комплекта ВЗЗ-2 : 1 — карман для взрывательного устройства ВУЗ-2; 2 — заплечные ремни; 3 — карман для коробки со средствами взрывания. 48

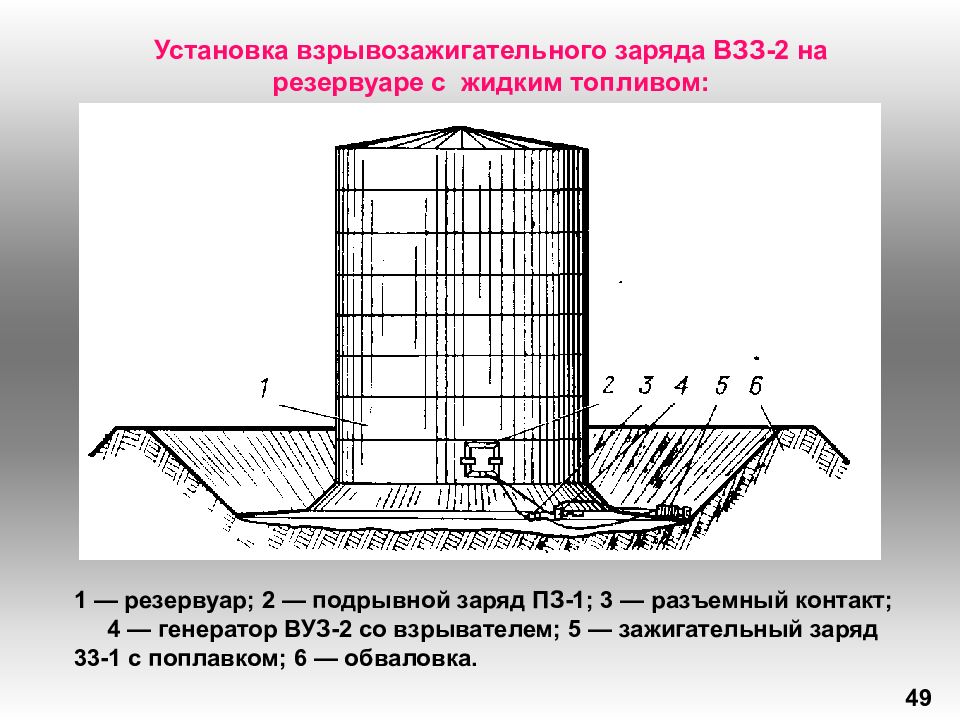

Установка взрывозажигательного заряда ВЗЗ-2 на резервуаре с жидким топливом: 1 — резервуар; 2 — подрывной заряд ПЗ-1; 3 — разъемный контакт; 4 — генератор ВУЗ-2 со взрывателем; 5 — зажигательный заряд 33-1 с поплавком; 6 — обваловка. 49

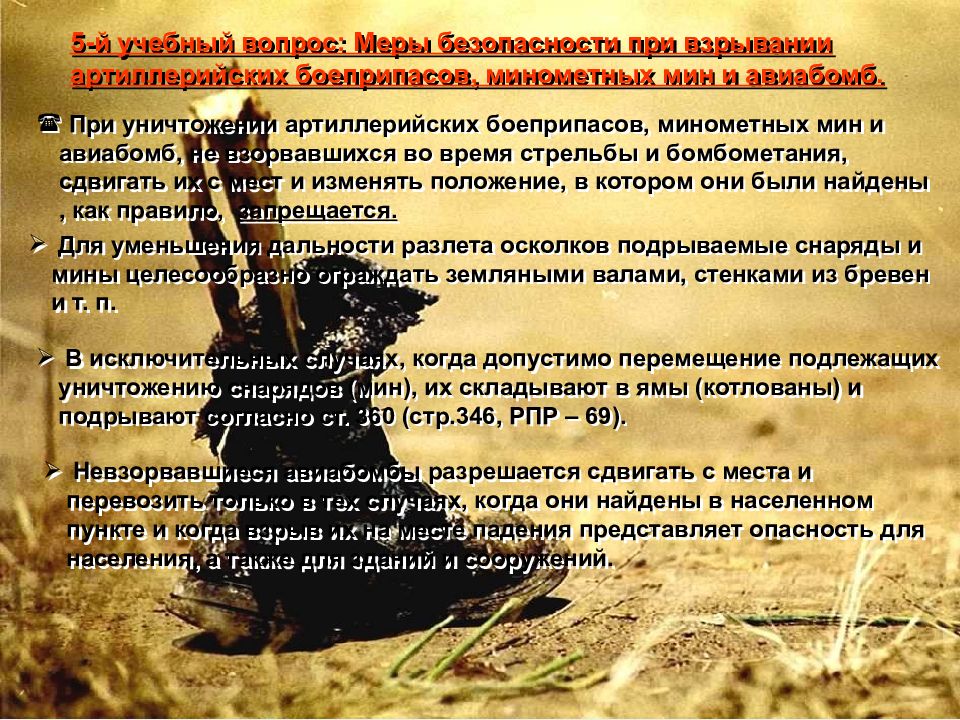

5-й учебный вопрос: Меры безопасности при взрывании артиллерийских боеприпасов, минометных мин и авиабомб. При уничтожении артиллерийских боеприпасов, минометных мин и авиабомб, не взорвавшихся во время стрельбы и бомбометания, сдвигать их с мест и изменять положение, в котором они были найдены, как правило, запрещается. Для уменьшения дальности разлета осколков подрываемые снаряды и мины целесообразно ограждать земляными валами, стенками из бревен и т. п. В исключительных случаях, когда допустимо перемещение подлежащих уничтожению снарядов (мин), их складывают в ямы (котлованы) и подрывают согласно ст. 360 (стр.346, РПР – 69). Невзорвавшиеся авиабомбы разрешается сдвигать с места и перевозить только в тех случаях, когда они найдены в населенном пункте и когда взрыв их на месте падения представляет опасность для населения, а также для зданий и сооружений.

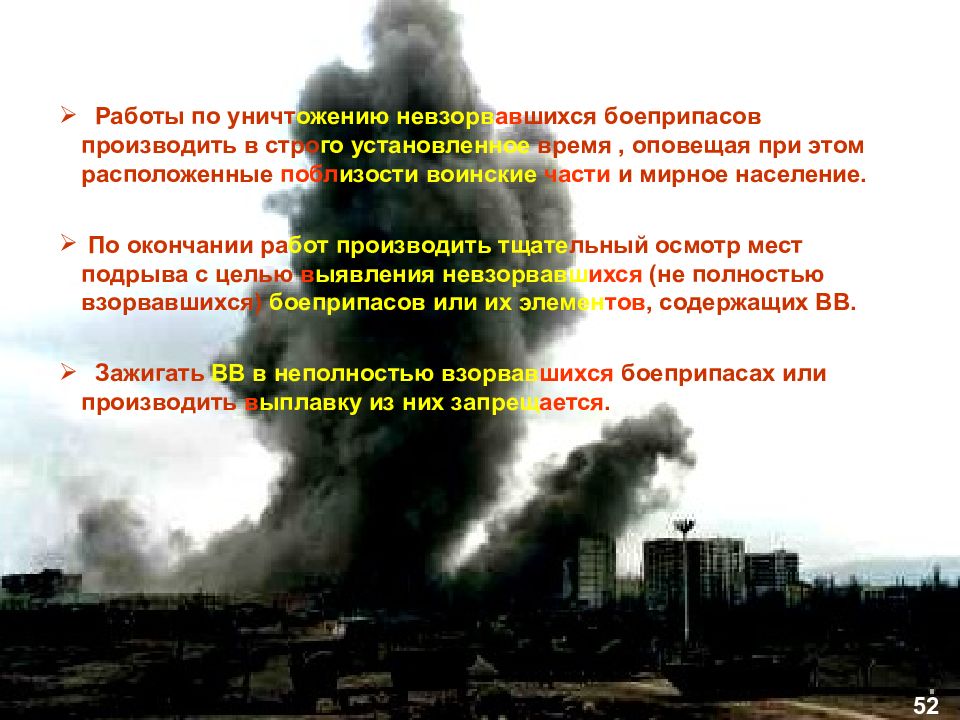

Работы по уничт ожению невзорв ав шихся боеприпасов производить в стро го установленное время, оповещая при этом расположенные побл изости воинские части и мирное население. По окончании ра бот производить тщате льный осмотр мест подрыва с целью в ыявления невзорвавш ихся (не полностью взорвавшихся) боеприпасов или их элемен тов, содержащих ВВ. Зажигать ВВ в неполностью взорвав шихся боеприпасах или производить в ыплавку из них запрещ ается. 52

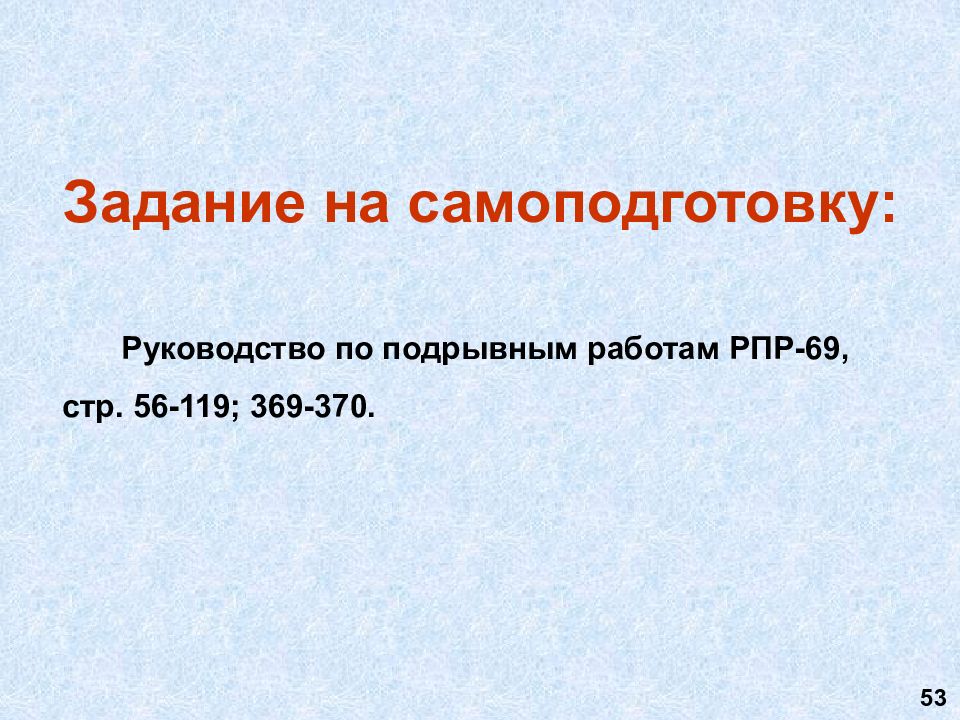

Руководство по подрывным работам РПР-69, стр. 56-119; 369-370. 53
