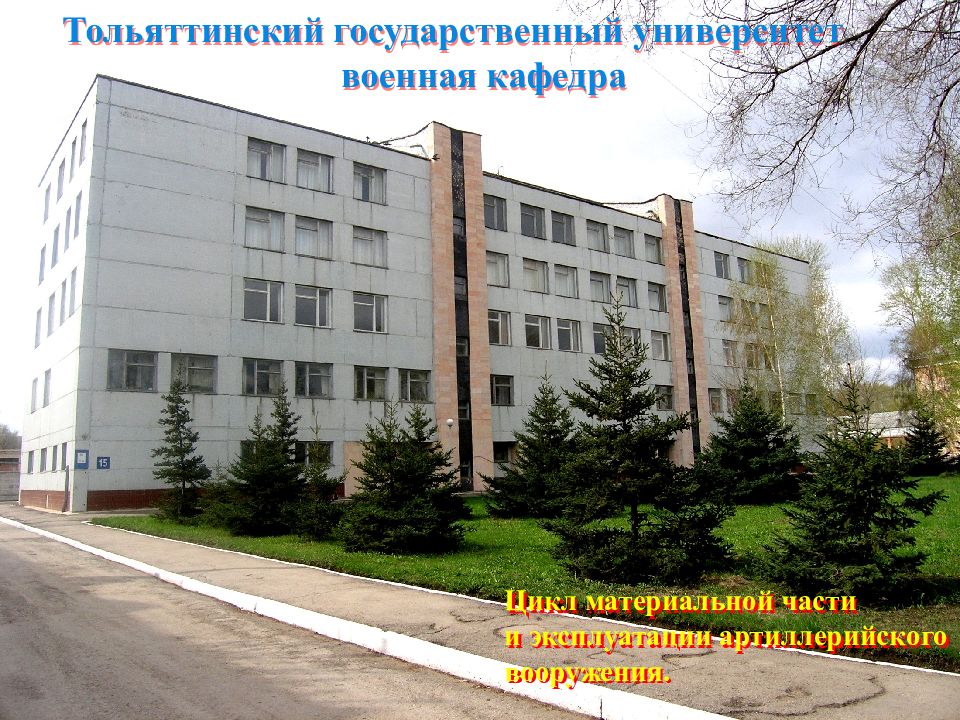

Тольяттинский государственный университет военная кафедра Цикл материальной части и эксплуатации артиллерийского вооружения.
Тема №3: Боеприпасы наземной артиллерии. Занятие №2: Артиллерийские снаряды и мины.

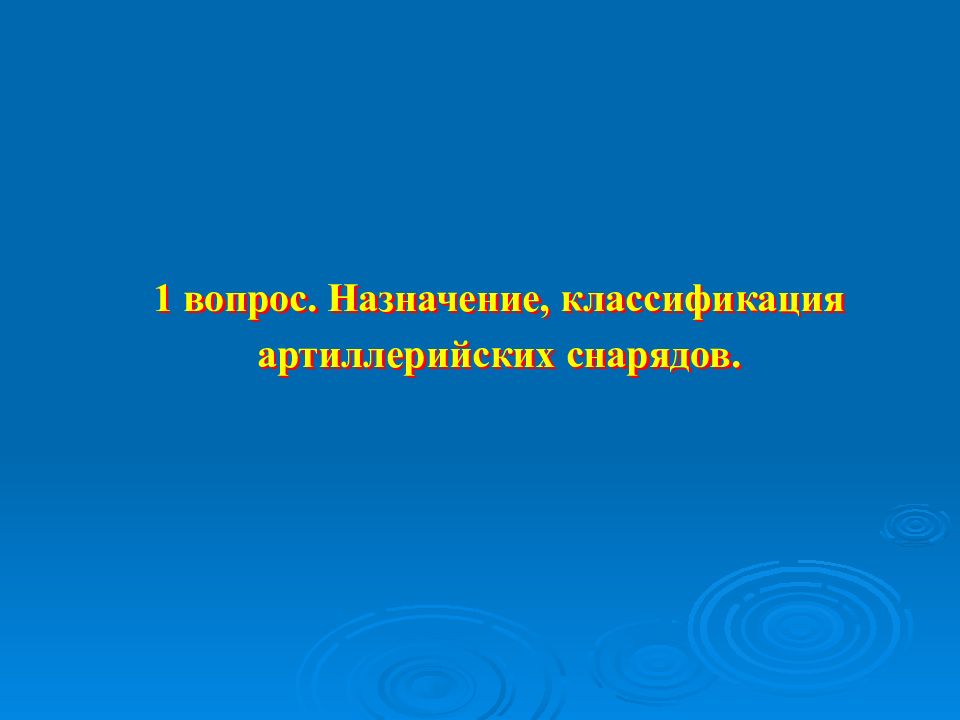

1 вопрос. Назначение, классификация артиллерийских снарядов.

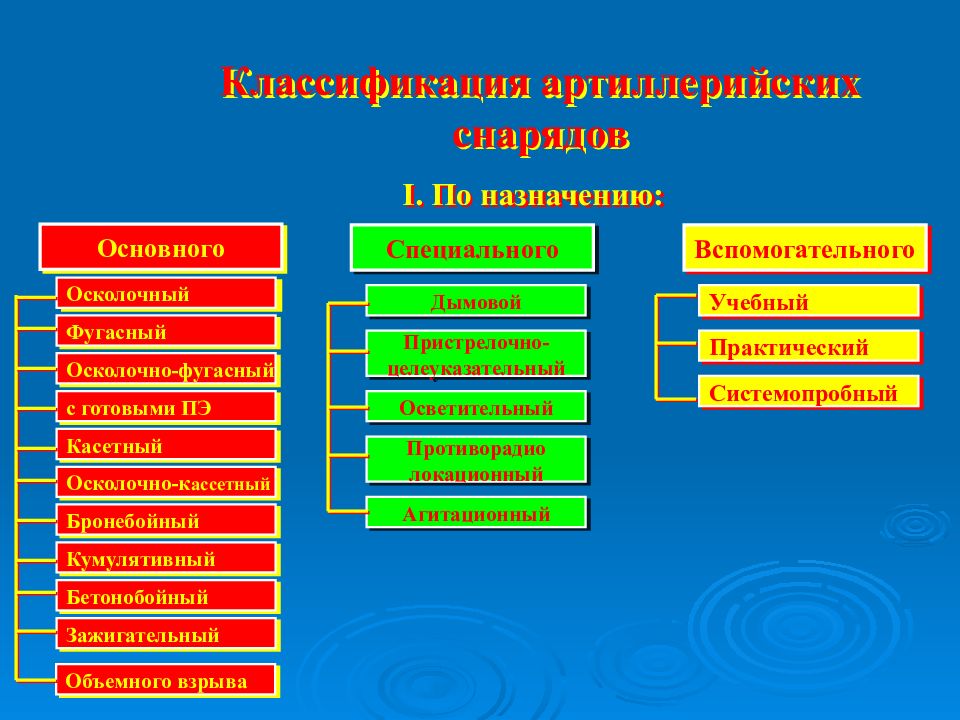

Классификация артиллерийских снарядов Основного Специального Вспомогательного Осколочный Фугасный Осколочно-фугасный с готовыми ПЭ Касетный Кумулятивный Осколочно-к ассетный Бронебойный Бетонобойный Зажигательный Дымовой Пристрелочно- целеуказательный Осветительный Противорадио локационный Агитационный Учебный Практический Системопробный I. По назначению: Объемного взрыва

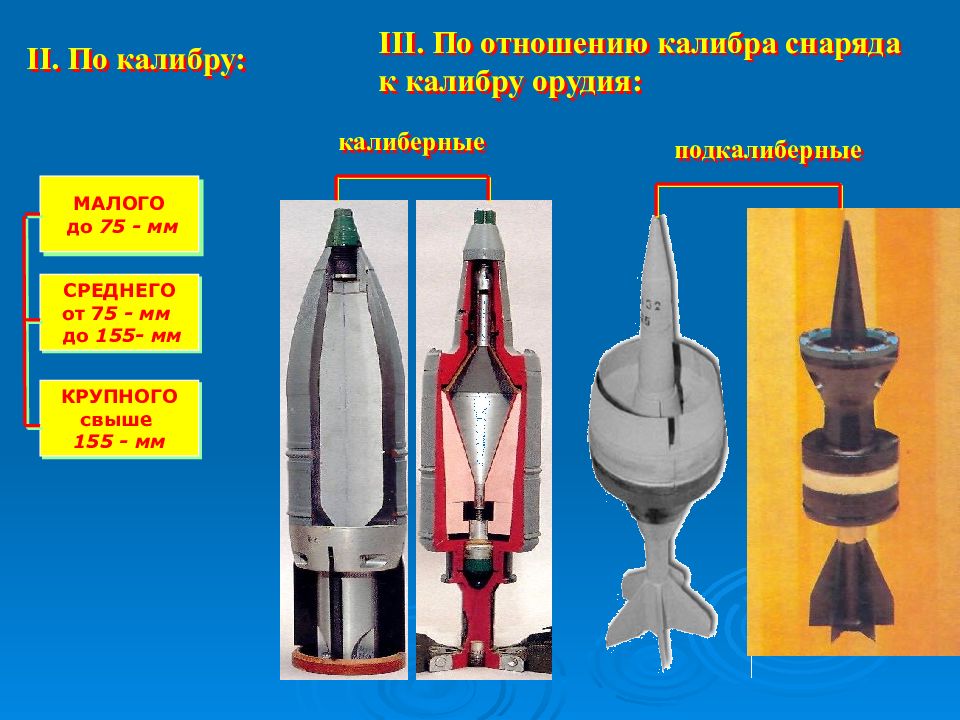

МАЛОГО до 75 - мм СРЕДНЕГО от 7 5 - мм до 155- мм КРУПНОГО свыше 155 - мм II. По калибру: III. По отношению калибра снаряда к калибру орудия: подкалиберные калиберные

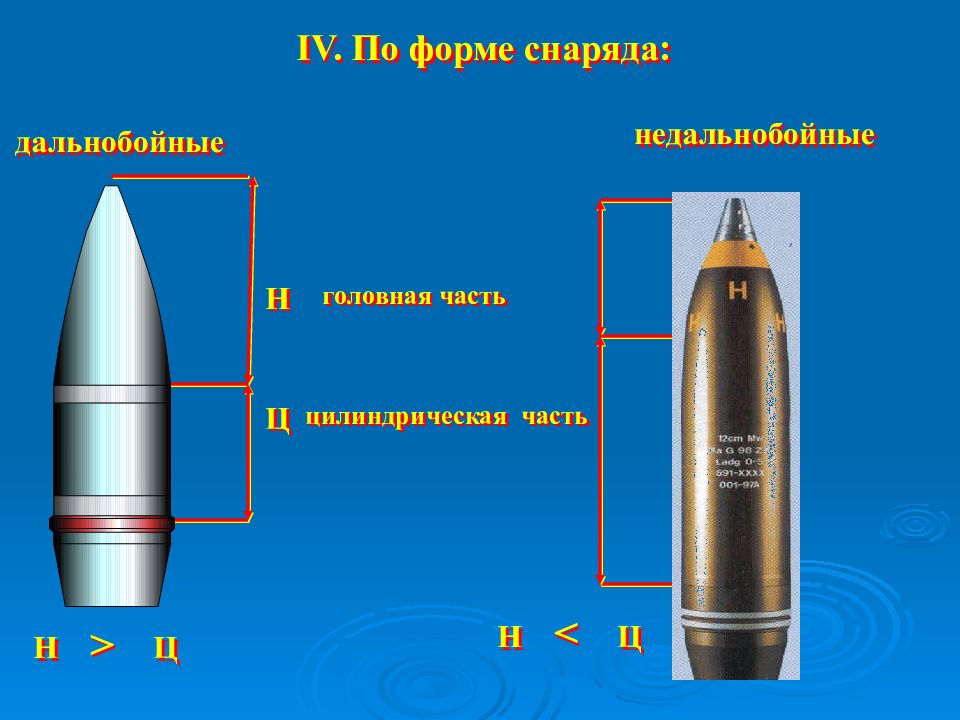

IV. По форме снаряда: Н Ц головная часть цилиндрическая часть Н Ц > Н Ц < дальнобойные недальнобойные

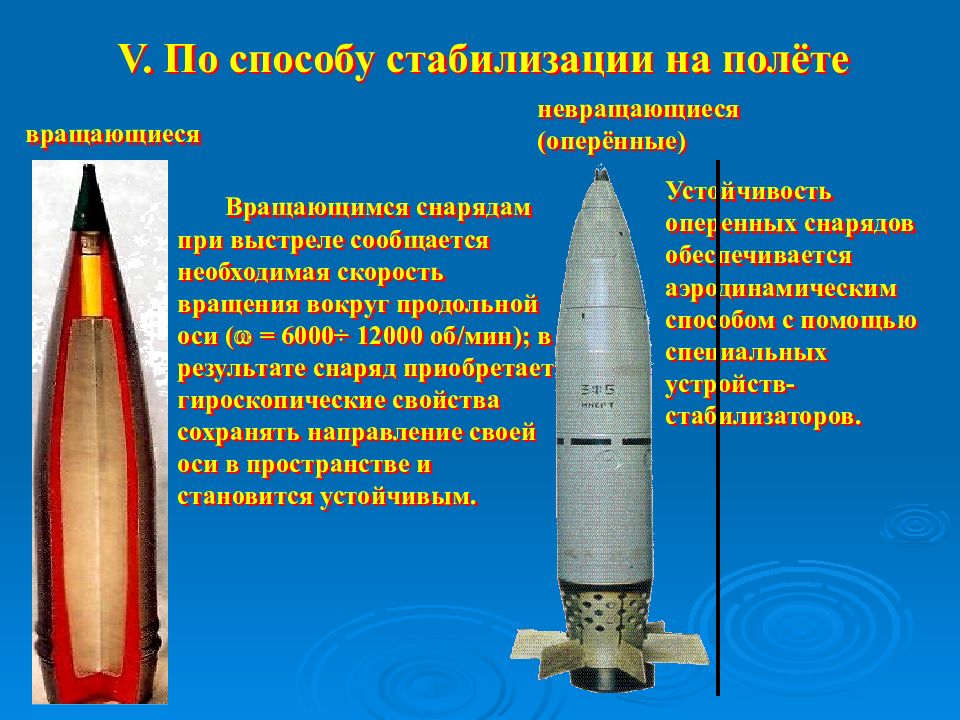

V. По способу стабилизации на полёте вращающиеся невращающиеся (оперённые) Вращающимся снарядам при выстреле сообщается необходимая скорость вращения вокруг продольной оси ( = 6000÷ 12000 об/мин); в результате снаряд приобретает гироскопические свойства сохранять направление своей оси в пространстве и становится устойчивым. Устойчивость оперенных снарядов обеспечивается аэродинамическим способом с помощью специальных устройств-стабилизаторов.

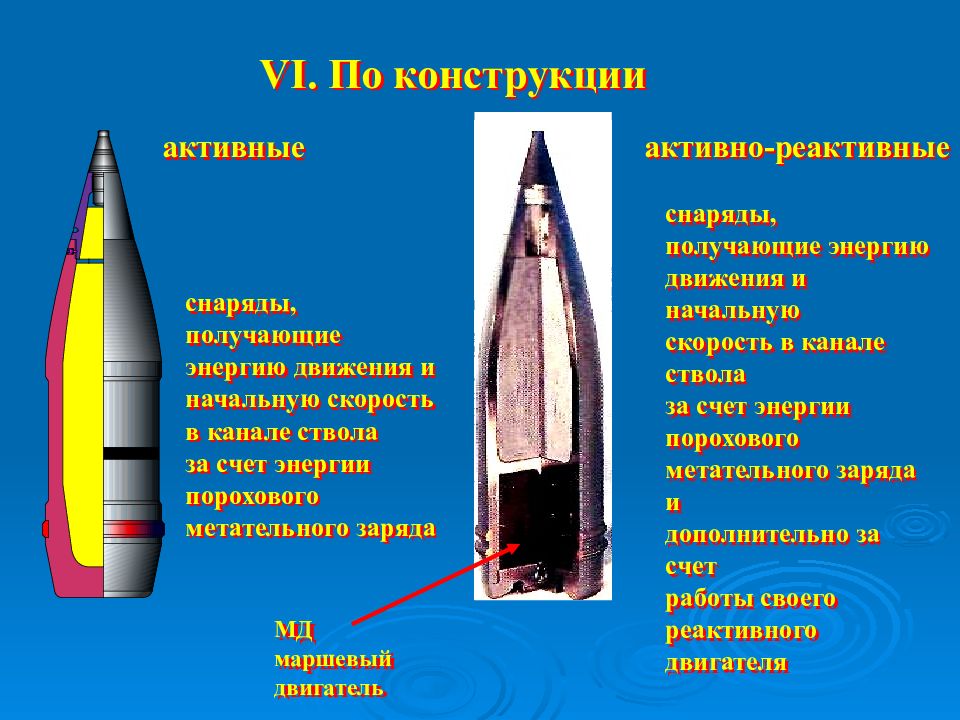

VI. По конструкции активные снаряды, получающие энергию движения и начальную скорость в канале ствола за счет энергии порохового метательного заряда снаряды, получающие энергию движения и начальную скорость в канале ствола за счет энергии порохового метательного заряда и дополнительно за счет работы своего реактивного двигателя активно-реактивные МД маршевый двигатель

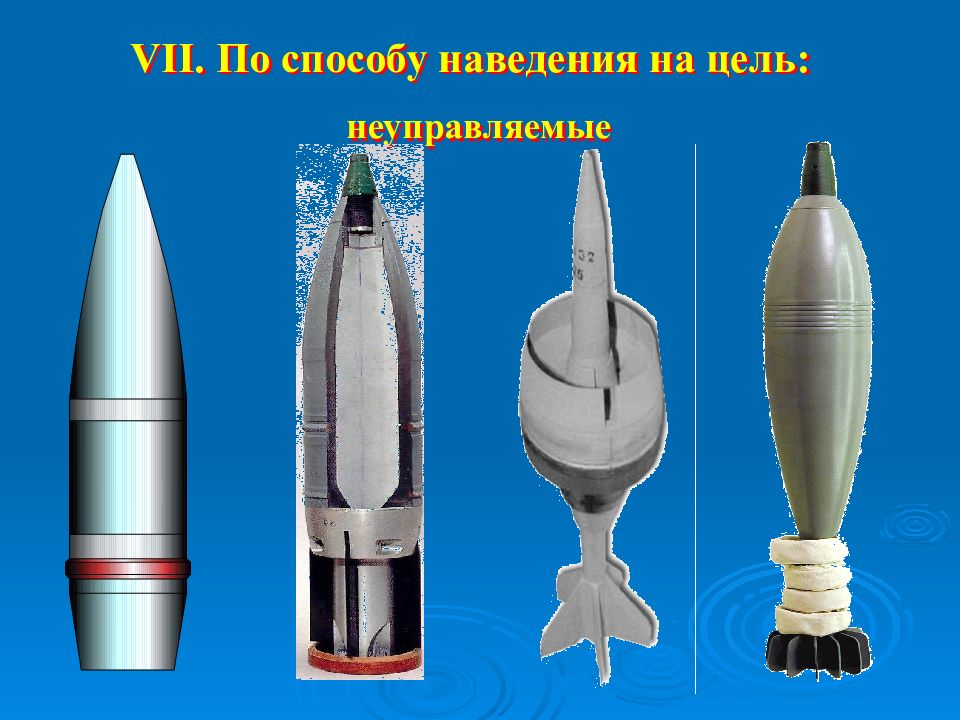

VII. По способу наведения на цель: неуправляемые
Управляемые, корректируемые. Краснополь Сантиметр Смельчак

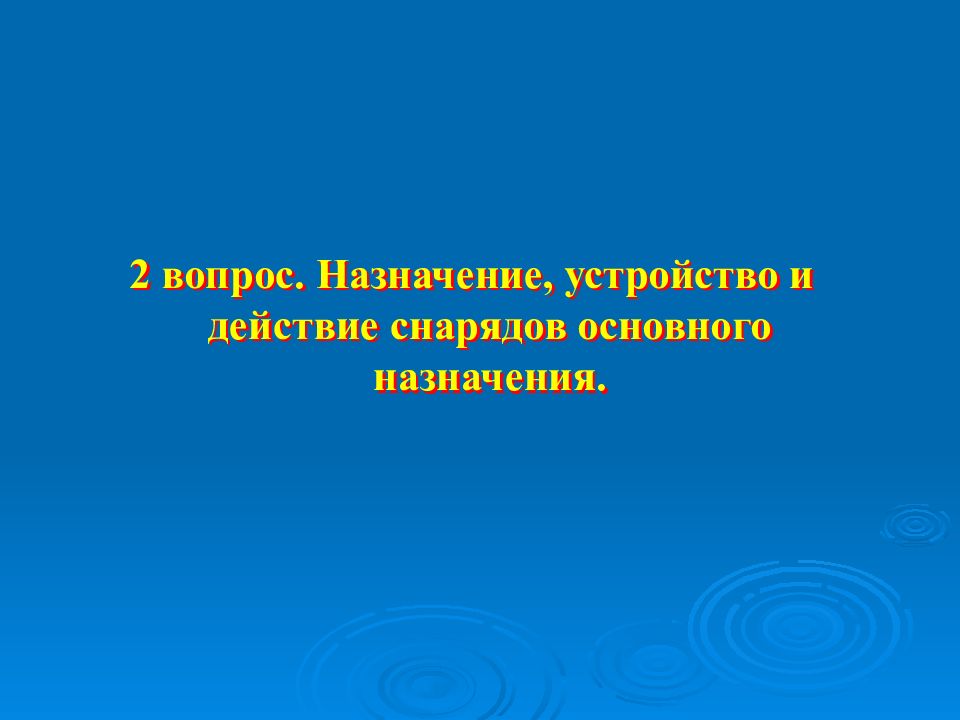

2 вопрос. Назначение, устройство и действие снарядов основного назначения.

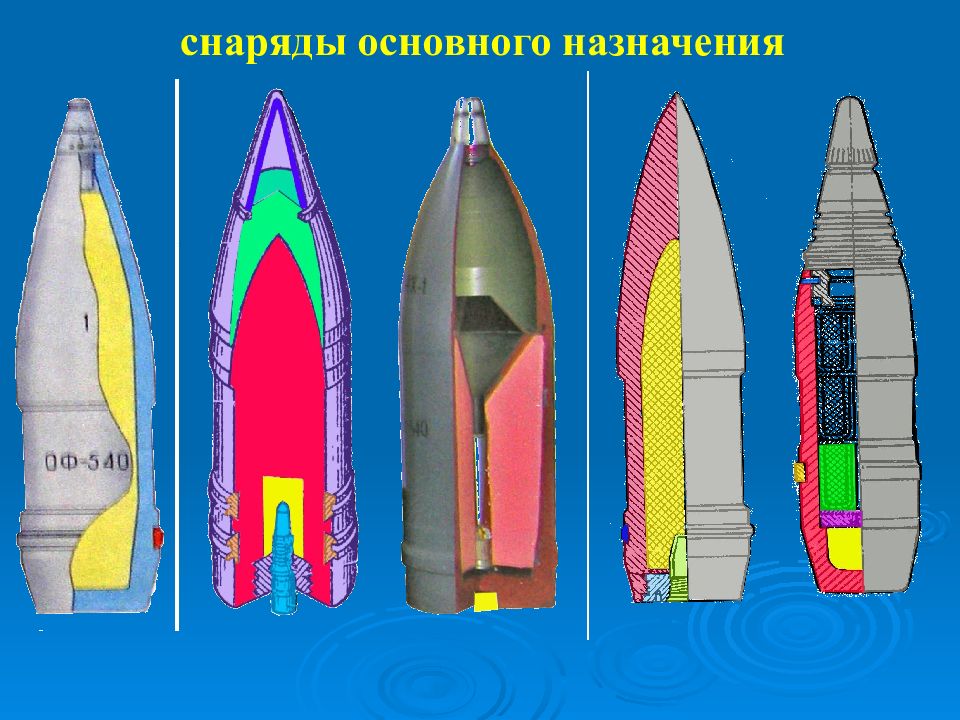

снаряды основного назначения
1 2 5 3 6 4 7 - взрыватель РГМ-2(В-429Е); - корпус (Ст. 45Х1); - привинтная головка у снарядов снаряженных А- IX-2O ; - дополнительный детонатор у снарядов снаряженных А- IX-2O ; - разрывной заряд ( тротил ; А- IX-2O ); - обтюрирующие или ведущие пояски (медь М2); 7 - центрующие утолщения; 1
Н Ц З L Вершина Донный срез Н Ц З L - ЦУ ВП ЦУ ВП головная часть - цилиндрическая часть - запоясковая часть - длина снаряда - центрующее утолщение - ведущий поясок
Осколочно-фугасное действие снаряда Осколочным действием называется поражающее действие, произведенное осколками, образовавшимися в результате дробления корпуса снаряда. Характеристиками осколочного действия снаряда служат: количество осколков, способных наносить поражение, их распределение в пространстве при разрыве и радиус поражения. Поражающими осколками считают осколки массой 4—5 г и больше. Фугасным действием снаряда называется разрушительное действие, произведенное в сооружении или грунте продуктами детонации разрывного заряда. r – радиус воронки; h – глубина воронки; h 1 - линия наименьшего сопротивления; Rp – радиус сферы разрушения 125-мм ОФ-19 1000–1500 шт. 1 г и > 600–850 шт. 4 г и > Площадь действительного поражения, м Площадь сплошного поражения, м по фронту в глубину по фронту в глубину 60 20 18 8 Угол падения снаряда составляет ≈ 30 ° R p = К р К p -коэффициент сопротивляемости грунта разрушительному действию газов; ω – масса разрывного заряда
Снаряды с готовыми поражающими элементами (ГПЭ) 100-мм Ш5 115-мм Ш6 1 2 3 4 5 6 7 8 9 10 11 12 Снаряды с ГПЭ стреловидной формы предназначены для поражения открыто расположенной живой силы. По конструктивному типу они являются кассетными, а по виду действия осколочными снарядами. 1-взрыватель; 2-герметизирующий чехол; 3-головка; 4-корпус; 5-моноблок со стреловидными элементами; 6-обтюрирующий поясок; 7-ведущий поясок; 8-трубка; 9-диафрагма; 10-вышибной заряд (ВЗ); 11-стабилизатор; 12-лопасть

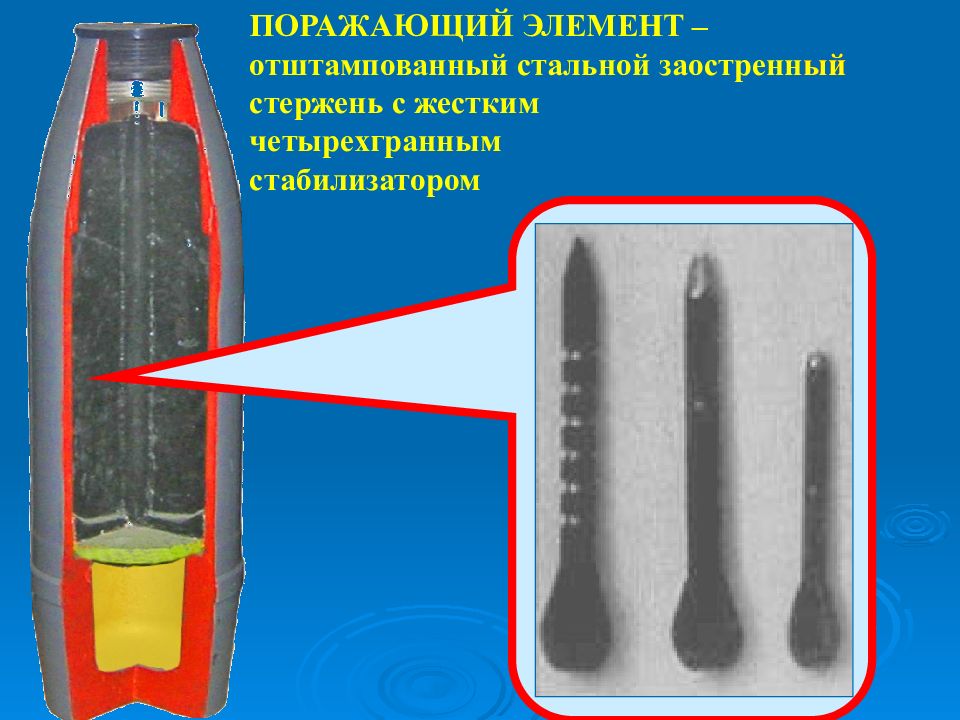

ПОРАЖАЮЩИЙ ЭЛЕМЕНТ – отштампованный стальной заостренный стержень с жестким четырехгранным стабилизатором
ДЕЙСТВИЕ СНАРЯДА С ГПЭ 1.После вылета из канала ствола на заданной дистанции срабатывает взрыватель; 2.Форс огня проходит по трубке и воспламеняет вышибной заряд; 3.Горит порох вышибного заряда – образуются газы; 4.Газы создают давление, под действием которого через диафрагму, трубку, втулку происходит срезание резьбы головки и выталкивание моноблока с ГПЭ с добавочной скоростью ( V д = 50-60 м/с) 5.Моноблок с ГПЭ разрушается; стреловидные элементы разлетаются, образуя конус с углом 10-15 ° при вершине и производят поражение. Стреловидный элемент из-за небольшой жесткости при внедрении в ткани организма деформируется и начинает кувыркаться, нанося тяжелые повреждения. Смертельный исход от шока наступает даже при попадании в органы, не являющиеся жизненно важными срезание резьбы V д Индекс снаряда 3Ш5 3Ш6 3Ш7 Дальность поражения, м по ОЖС 500 500 500 по ОЖС в бронежилетах 200 200 200 S поражения (ЖС лежа, Д=2000 м), м ² 1680 1230 1280 β =10-15 °
Корпус Баллистический наконечник Бронебойный наконечник Взрывчатое вещество Донный взрыватель с трассером Ввинтное дно Ведущий поясок а) Бронебойный вращающийся калиберный снаряд

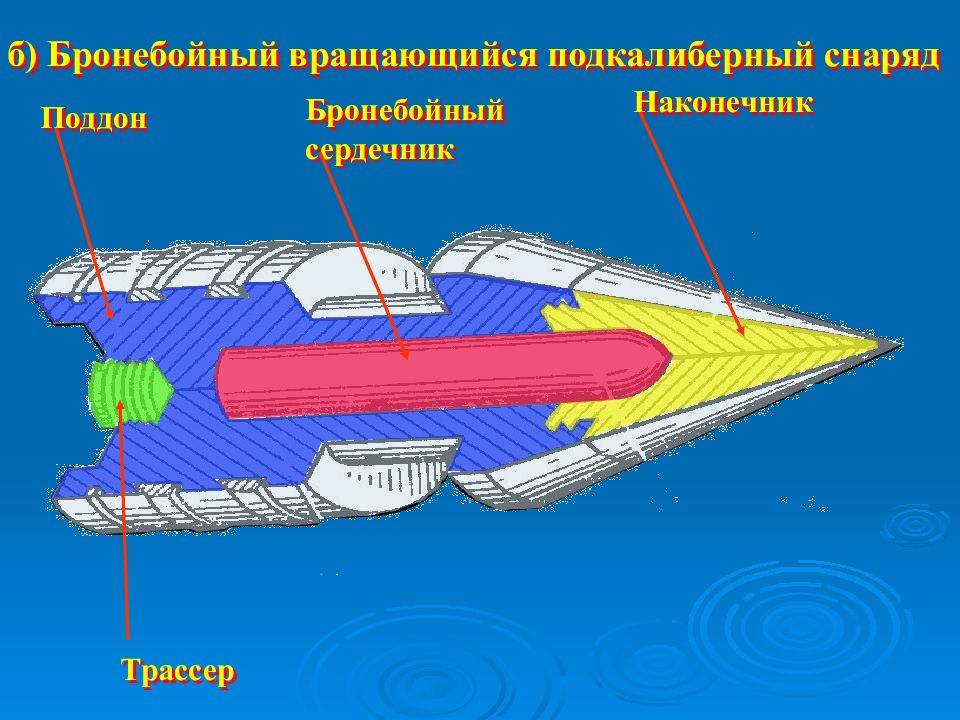

б) Бронебойный вращающийся подкалиберный снаряд Поддон Бронебойный сердечник Наконечник Трассер

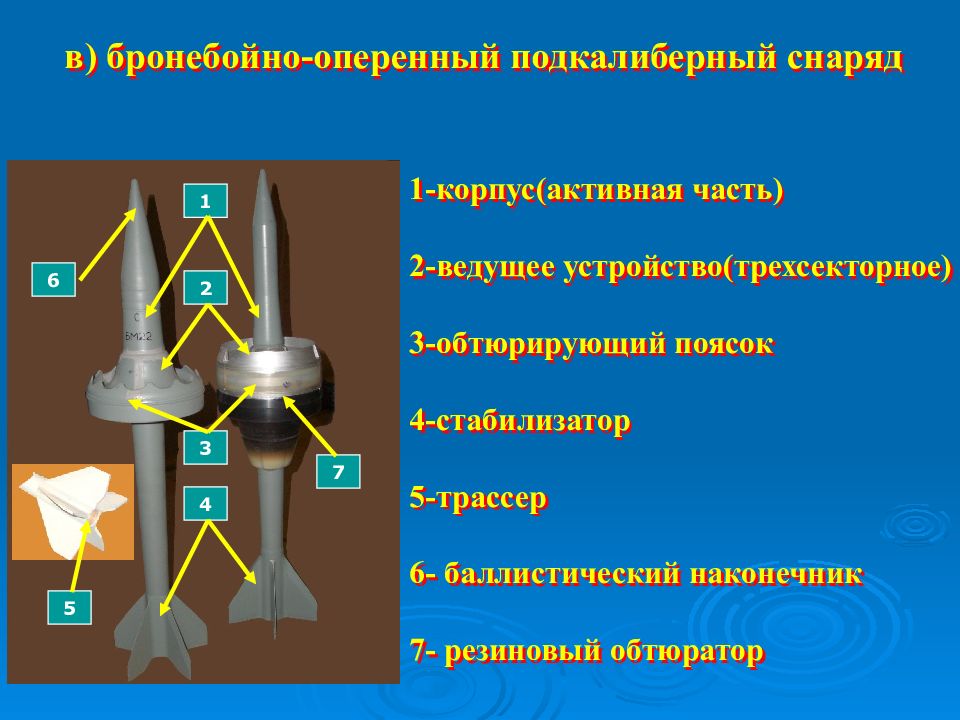

1 2 3 4 5 6 7 1-корпус(активная часть) 2-ведущее устройство(трехсекторное) 3-обтюрирующий поясок 4-стабилизатор 5-трассер 6- баллистический наконечник 7- резиновый обтюратор

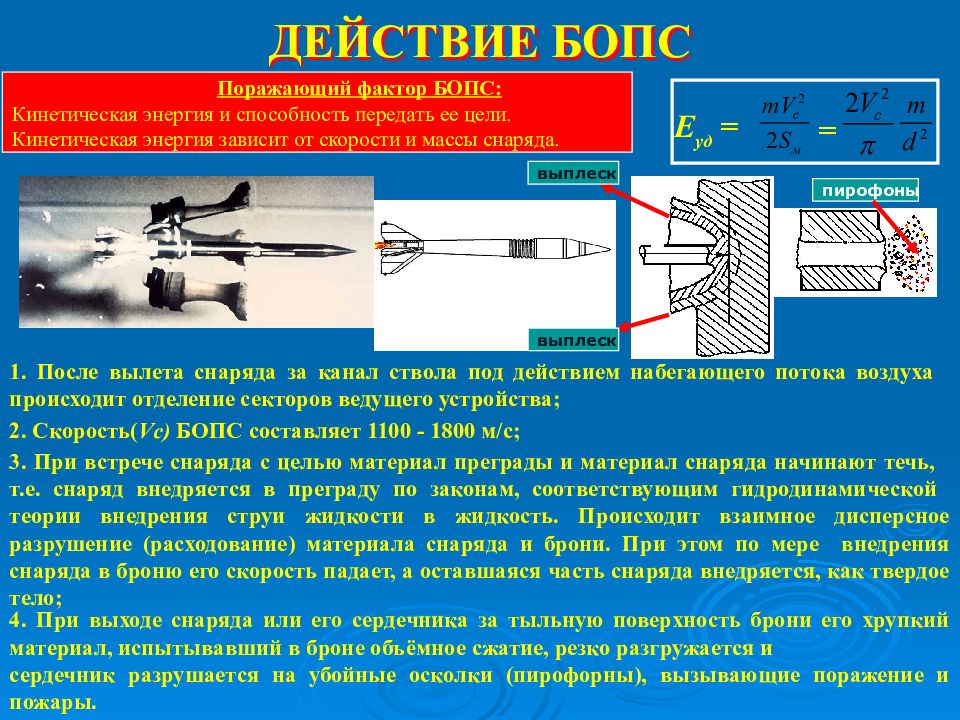

выплеск выплеск Vc пирофоны Поражающий фактор БОПС: Кинетическая энергия и способность передать ее цели. Кинетическая энергия зависит от скорости и массы снаряда. Е уд = = 1. После вылета снаряда за канал ствола под действием набегающего потока воздуха происходит отделение секторов ведущего устройства; 2. Скорость( V с) БОПС составляет 1100 - 1800 м/с; 3. При встрече снаряда с целью материал преграды и материал снаряда начинают течь, т.е. снаряд внедряется в преграду по законам, соответствующим гидродинамической теории внедрения струи жидкости в жидкость. Происходит взаимное дисперсное разрушение (расходование) материала снаряда и брони. При этом по мере внедрения снаряда в броню его скорость падает, а оставшаяся часть снаряда внедряется, как твердое тело; 4. При выходе снаряда или его сердечника за тыльную поверхность брони его хрупкий материал, испытывавший в броне объёмное сжатие, резко разгружается и сердечник разрушается на убойные осколки ( пирофорны), вызывающие поражение и пожары.
1 2 4 5 6 12 11 10 8 9 3 7 13 1 - гайка крепления взрывателя; 2 - привинтная головка; 3 - корпус; 4 - обтюрирующие пояски (медь М2); 5 - привинтной корпус стабилизатора; 6 - лопасть стабилизатора; 7 - головная часть ВУ ; 8 - токопроводящий конус; 9 - кумулятивная воронка; 10- разрывной заряд; 11- линза; 12- донная часть ВУ 13- трассер Поражающие факторы КС : Кумулятивная струя – основной; Ударная волна, образующаяся при пробитии брони; Осколки брони, при её пробитии 7 12 В-15

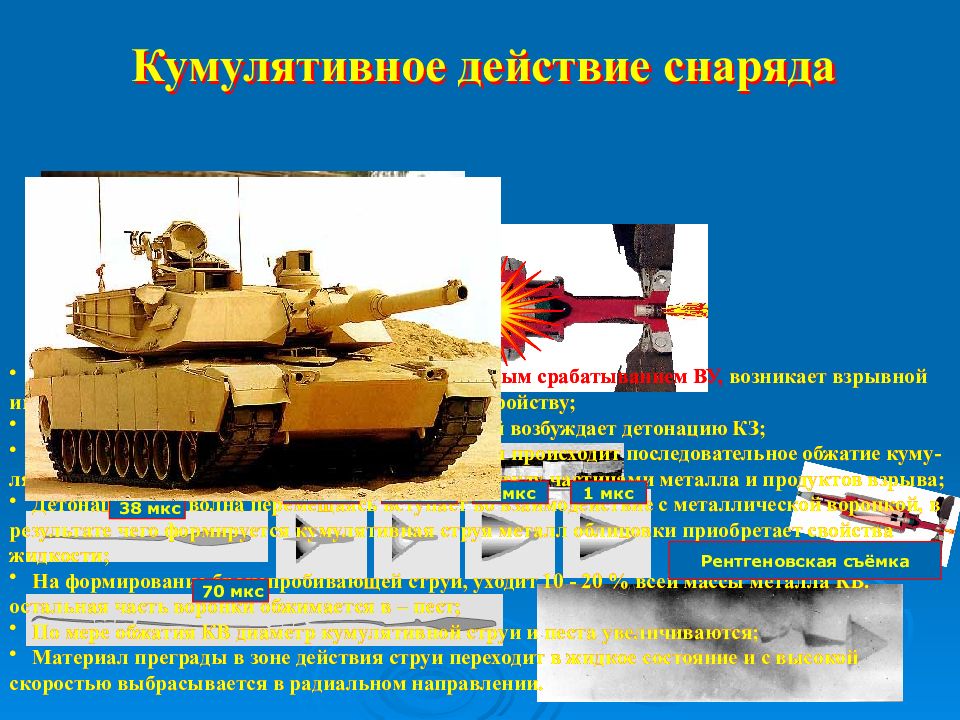

M1A2 Удар сн аряда о броню сопровождается мгновенным срабатыванием ВУ, возникает взрывной импульс, который передается детонирующему устройству; Возникает мощный взрывной импульс, который возбуждает детонацию КЗ; При перемещении фронта детонационной волны происходит последовательное обжатие куму- лятивной воронки и перераспределение энергии между частицами металла и продуктов взрыва; Детонационная волна перемещаясь вступает во взаимодействие с металлической воронкой, в результате чего формируется кумулятивная струя металл облицовки приобретает свойства жидкости; На формирование бронепробивающей струи, уходит 10 - 20 % всей массы металла КВ. остальная часть воронки обжимается в – пест; По мере обжатия КВ диаметр кумулятивной струи и песта увеличиваются; Материал преграды в зоне действия струи переходит в жидкое состояние и с высокой скоростью выбрасывается в радиальном направлении. Кумулятивная струя Пест 1 мкс 3 мкс 5 мкс 14 мкс 38 мкс 70 мкс Рентгеновская съёмка

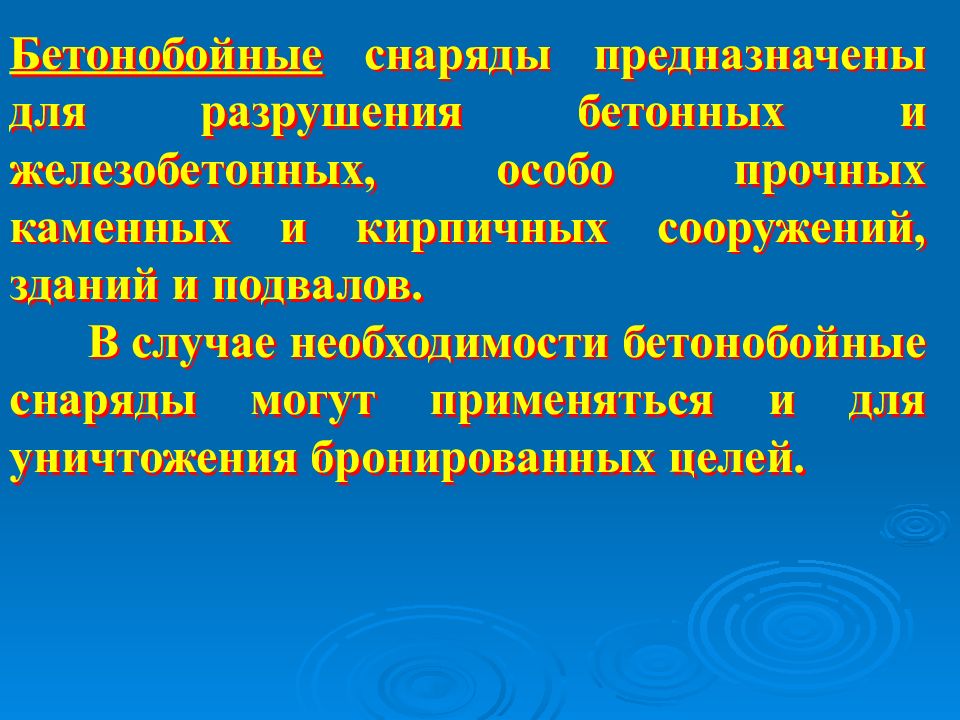

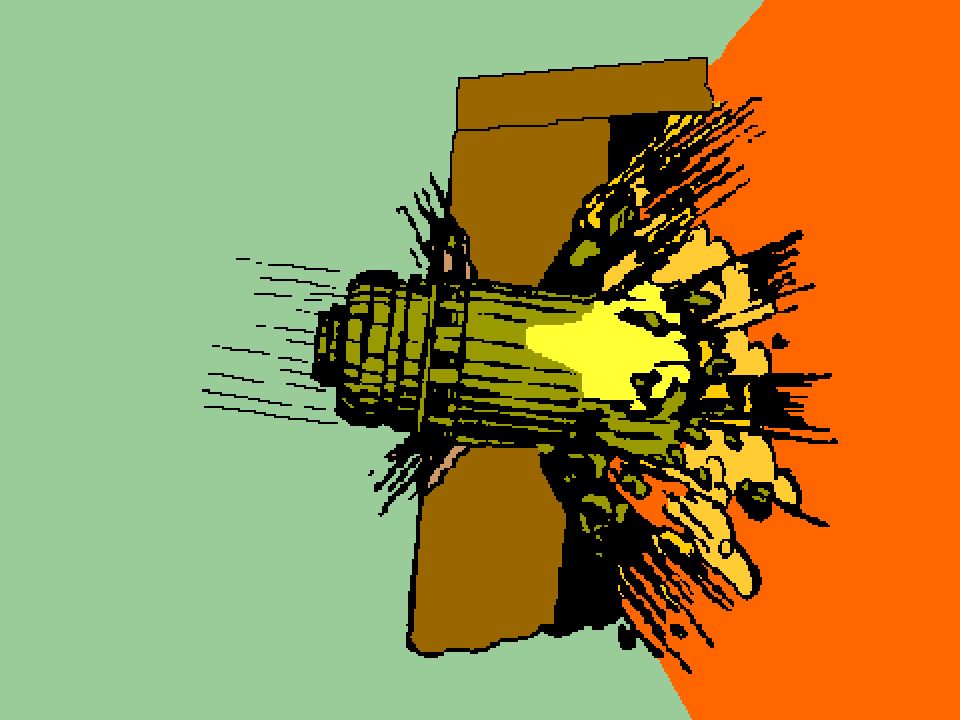

Бетонобойные снаряды предназначены для разрушения бетонных и железобетонных, особо прочных каменных и кирпичных сооружений, зданий и подвалов. В случае необходимости бетонобойные снаряды могут применяться и для уничтожения бронированных целей.

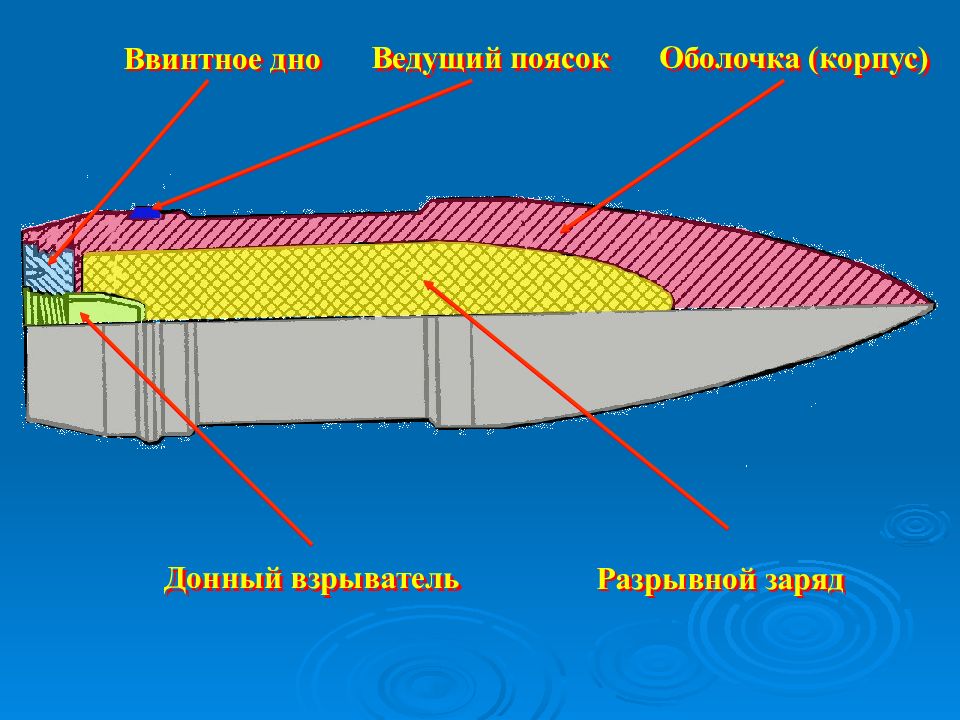

Оболочка (корпус) Разрывной заряд Ведущий поясок Ввинтное дно Донный взрыватель
Зажигательные снаряды предназначены для ведения огня по деревянным постройкам и мостам, по складам боеприпасов и ГСМ и по другим объектам с целью вызова пожаров в расположении противника.

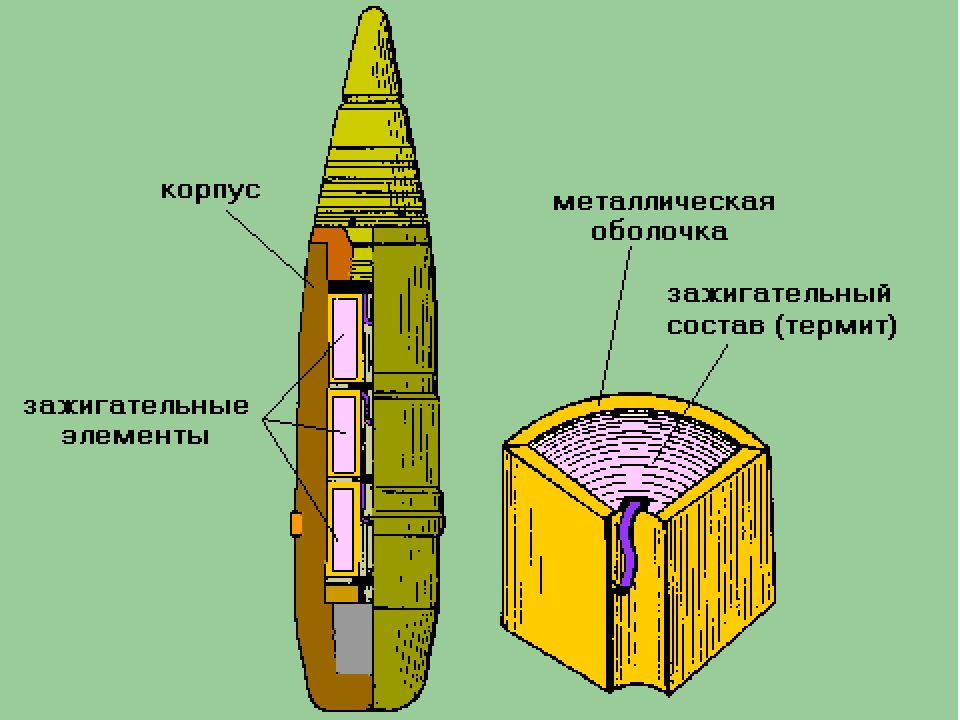

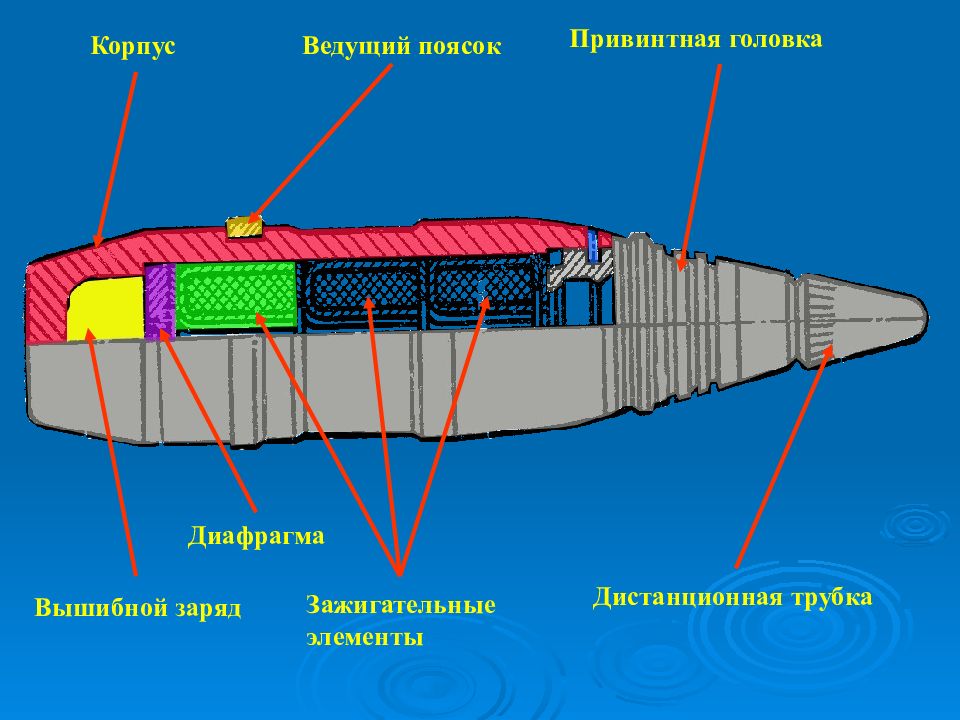

Корпус Ведущий поясок Привинтная головка Дистанционная трубка Вышибной заряд Диафрагма Зажигательные элементы
3 вопрос. Назначение, устройство и действие снарядов специального назначения.
Снаряды специального назначения служат для решения задач по освещению мест- ности, занятой противником, его ослеплению, для пристрелки и целеуказания. К снарядам специального назначения относятся: а) осветительные снаряды; б) дымовые снаряды; в) агитационная снаряды.

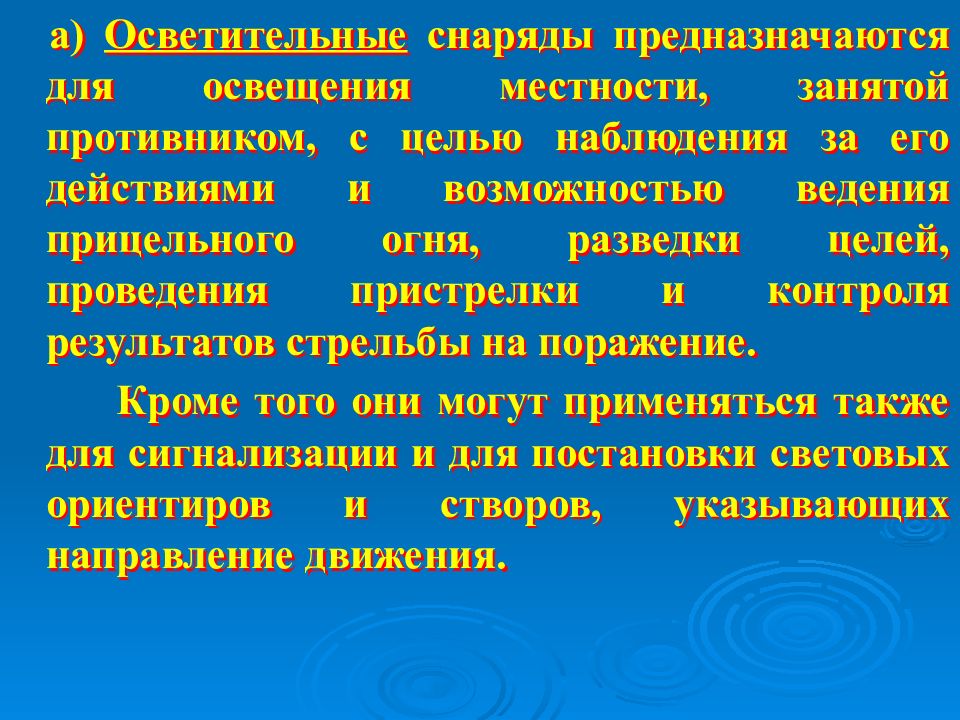

а) Осветительные снаряды предназначаются для освещения местности, занятой противником, с целью наблюдения за его действиями и возможностью ведения прицельного огня, разведки целей, проведения пристрелки и контроля результатов стрельбы на поражение. Кроме того они могут применяться также для сигнализации и для постановки световых ориентиров и створов, указывающих направление движения.
Корпус Дно Дистанционная трубка Вышибной заряд Стакан Осветительный факел Полуцилиндры Парашют

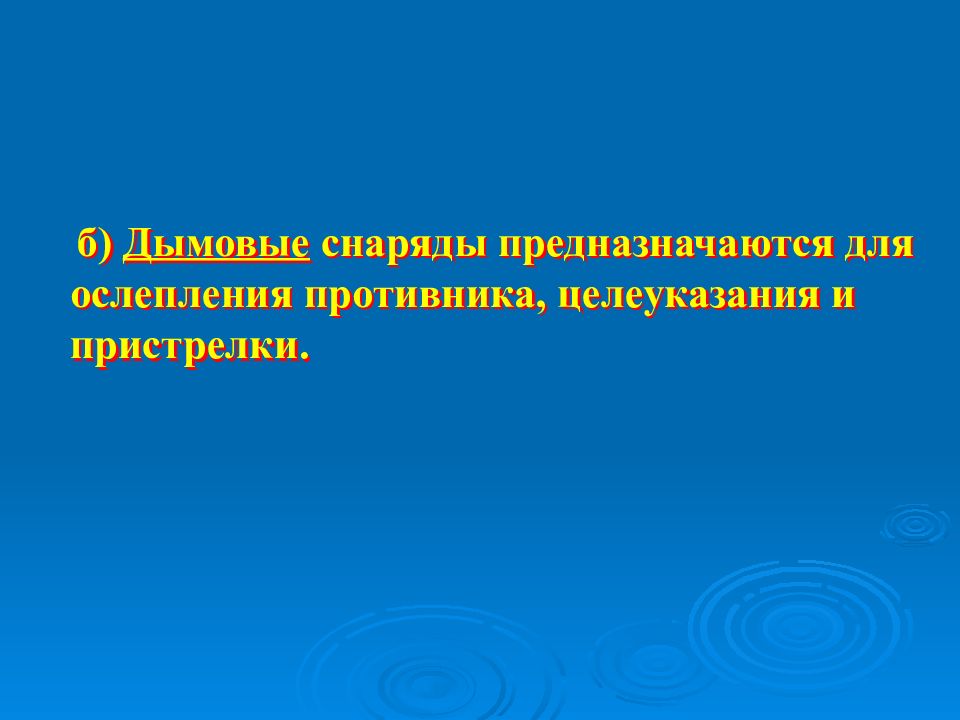

б) Дымовые снаряды предназначаются для ослепления противника, целеуказания и пристрелки.

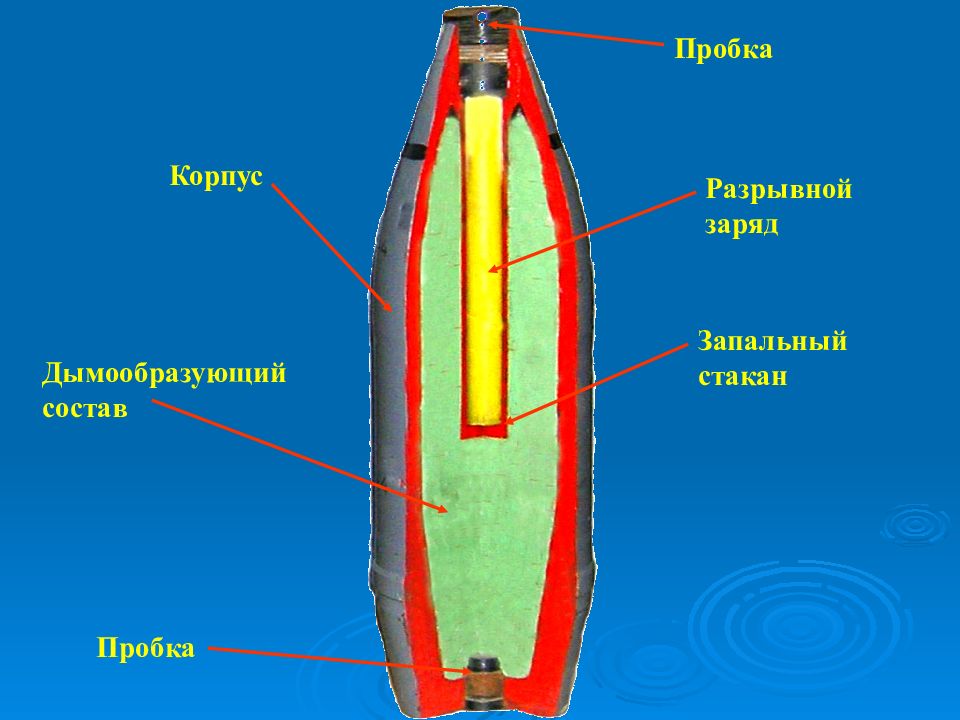

Пробка Запальный стакан Разрывной заряд Дымообразующий состав Корпус Пробка

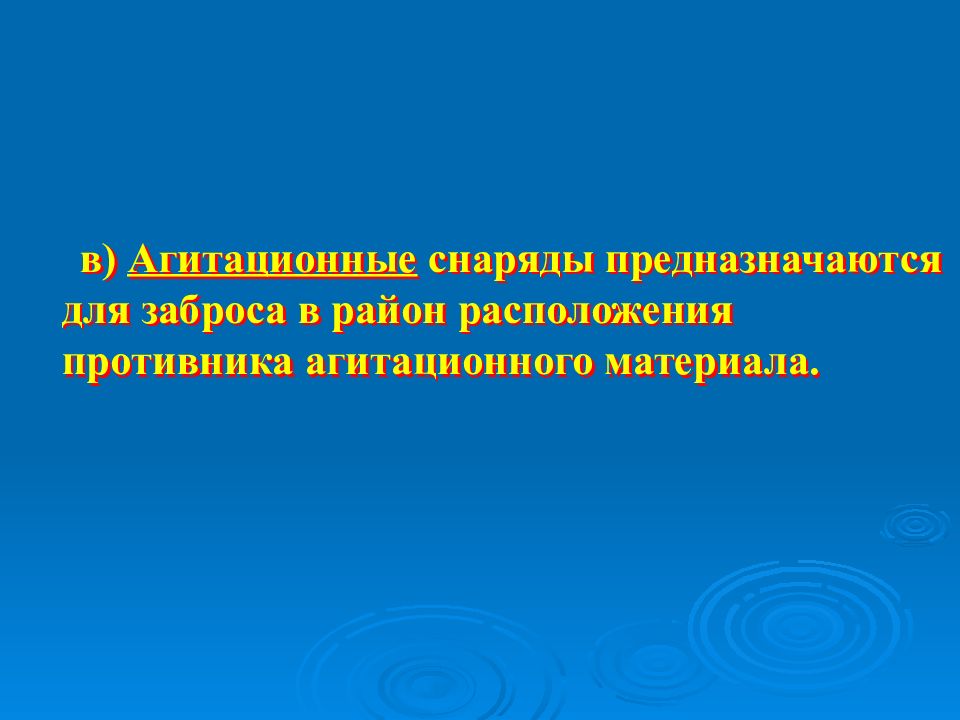

в) Агитационные снаряды предназначаются для заброса в район расположения противника агитационного материала.

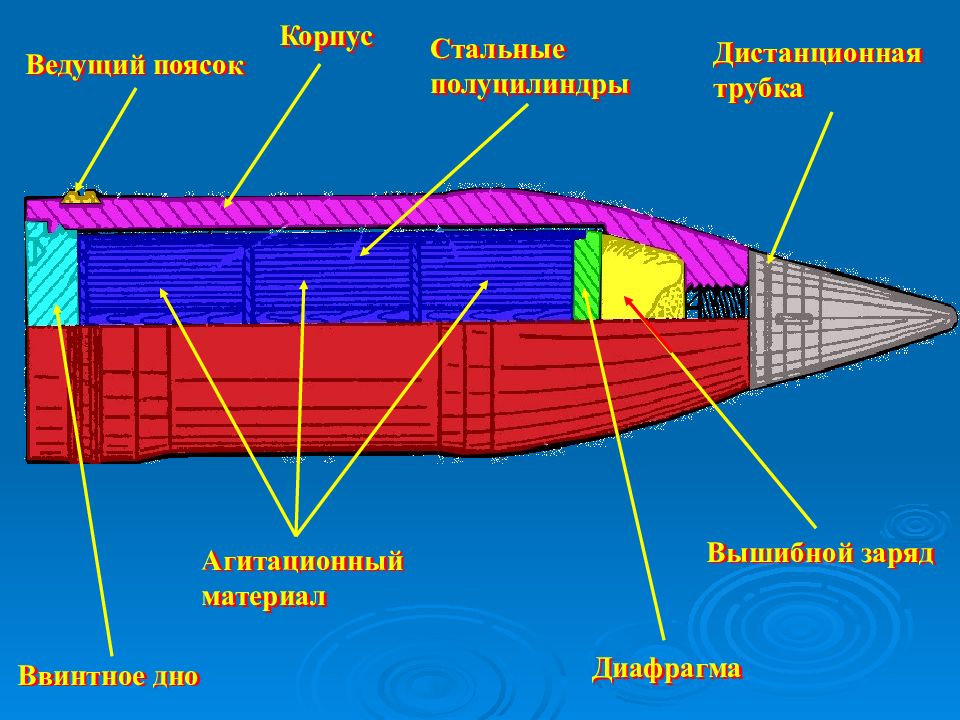

Корпус Ведущий поясок Дистанционная трубка Вышибной заряд Диафрагма Ввинтное дно Агитационный материал Стальные полуцилиндры
4 вопрос. Назначение, классификация, устройство и действие артиллерийских мин.

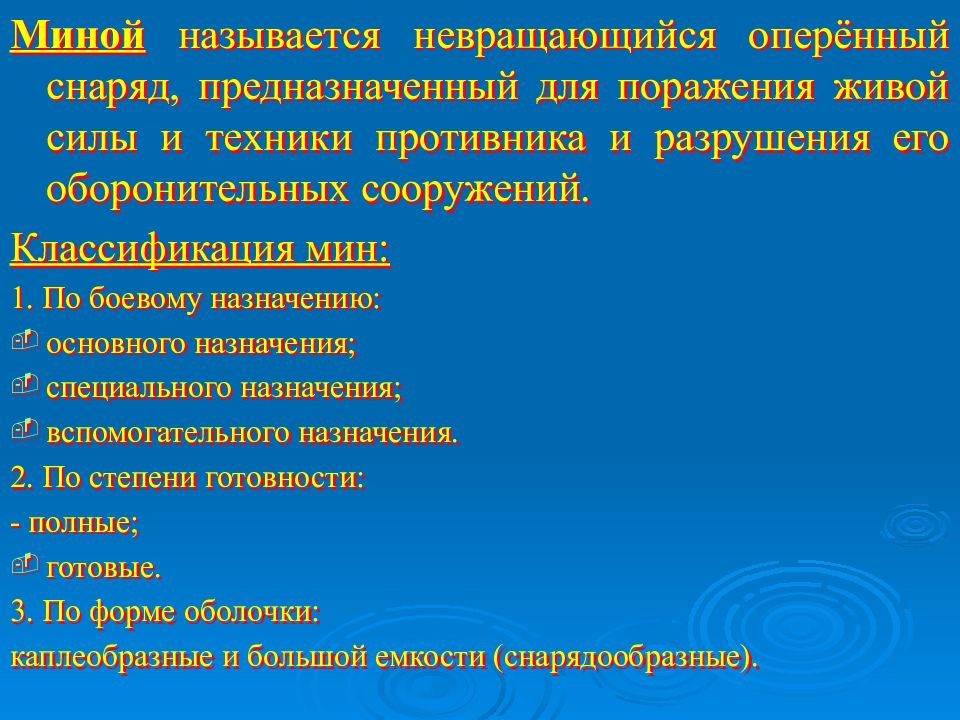

Миной называется невращающийся оперённый снаряд, предназначенный для поражения живой силы и техники противника и разрушения его оборонительных сооружений. Классификация мин: 1. По боевому назначению: основного назначения; специального назначения; вспомогательного назначения. 2. По степени готовности: - полные; готовые. 3. По форме оболочки: каплеобразные и большой емкости ( снарядообразные ).

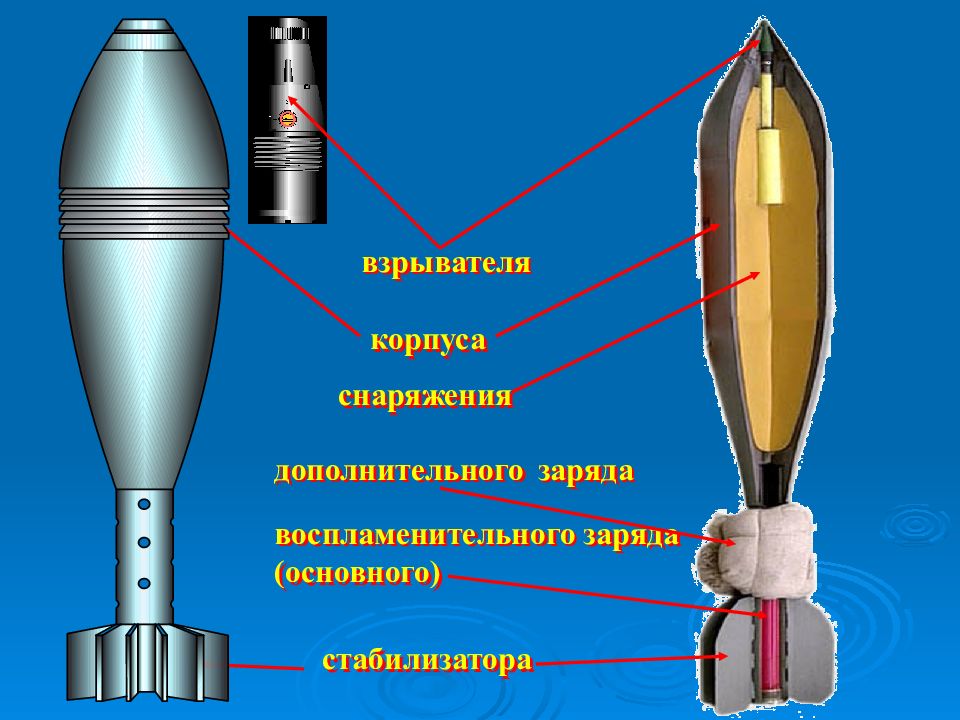

корпуса снаряжения стабилизатора воспламенительного заряда (основного) дополнительного заряда взрывателя

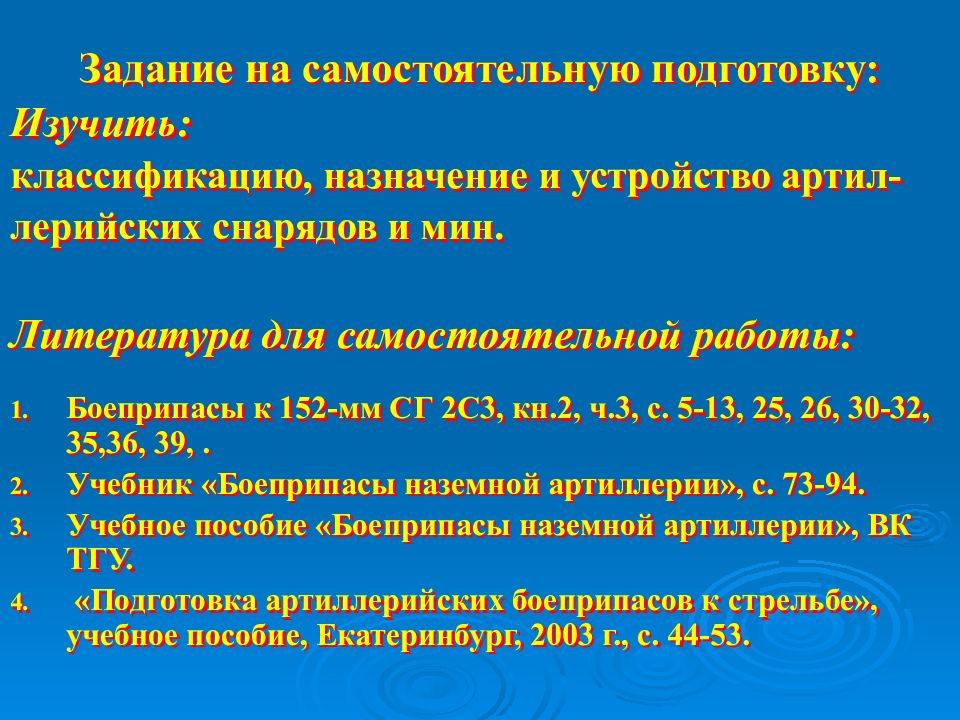

Задание на самостоятельную подготовку: Изучить: классификацию, назначение и устройство артил - лерийских снарядов и мин. Литература для самостоятельной работы: Боеприпасы к 152-мм СГ 2С3, кн.2, ч.3, с. 5-13, 25, 26, 30-32, 35,36, 39,. Учебник «Боеприпасы наземной артиллерии», с. 73-94. Учебное пособие «Боеприпасы наземной артиллерии», ВК ТГУ. «Подготовка артиллерийских боеприпасов к стрельбе», учебное пособие, Екатеринбург, 2003 г., с. 44-53.
