1 Белорусский государственный университет Военный факультет Кафедра РХБ защиты ИНЖЕНЕРНАЯ ПОДГОТОВКА
2 Тема 2 Инженерные заграждения, их устройство и преодоление Занятие 1 Инженерные заграждения

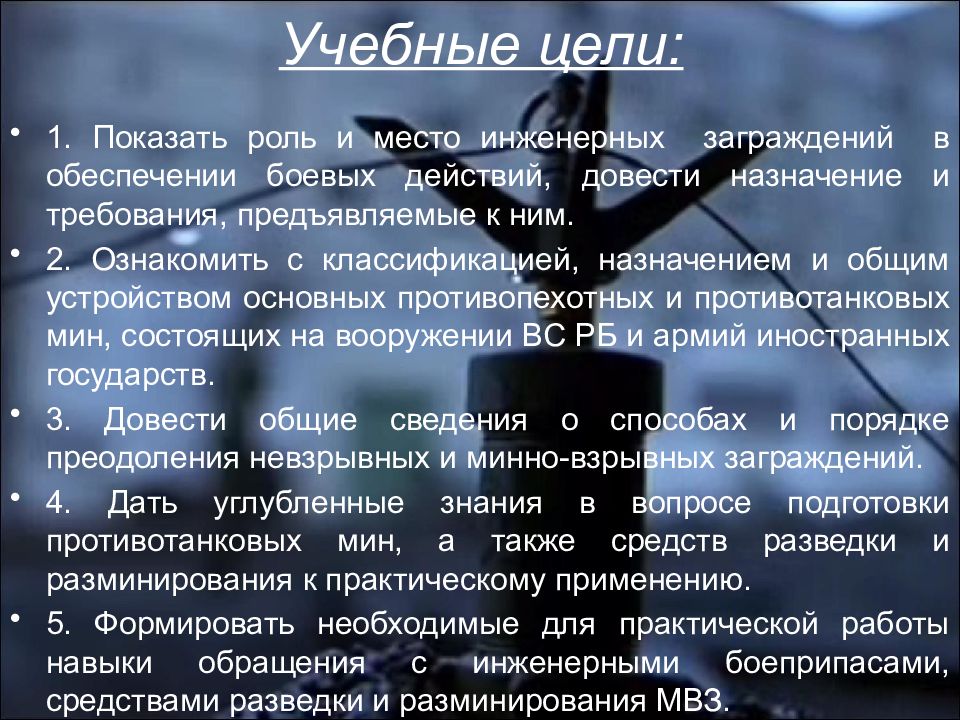

1. Показать роль и место инженерных заграждений в обеспечении боевых действий, довести назначение и требования, предъявляемые к ним. 2. Ознакомить с классификацией, назначением и общим устройством основных противопехотных и противотанковых мин, состоящих на вооружении ВС РБ и армий иностранных государств. 3. Довести общие сведения о способах и порядке преодоления невзрывных и минно-взрывных заграждений. 4. Дать углубленные знания в вопросе подготовки противотанковых мин, а также средств разведки и разминирования к практическому применению. 5. Формировать необходимые для практической работы навыки обращения с инженерными боеприпасами, средствами разведки и разминирования МВЗ.

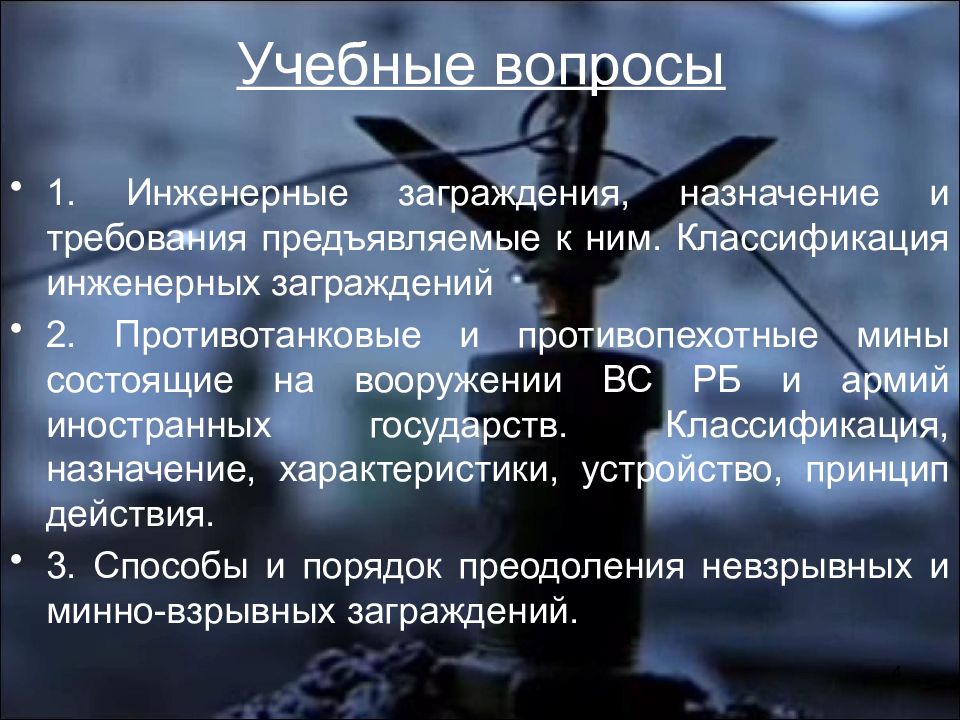

4 Учебные вопросы 1. Инженерные заграждения, назначение и требования предъявляемые к ним. Классификация инженерных заграждений 2. Противотанковые и противопехотные мины состоящие на вооружении ВС РБ и армий иностранных государств. Классификация, назначение, характеристики, устройство, принцип действия. 3. Способы и порядок преодоления невзрывных и минно-взрывных заграждений.
1. Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010 2. Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007 3. Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011 4. Мины и МВЗ армий иностранных государств, Минск, 2010 г. 5. Вооружение армии Республики Беларусь: Мины, Минск 2010 г. 6. Наставление по военно-инженерному делу для СА, Москва 1984 г.
6 Учебный вопрос № 1. «ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ, НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЕМЫЕ К НИМ. КЛАССИФИКАЦИЯ ИНЖЕНЕРНЫХ ЗАГРАЖДЕНИЙ»

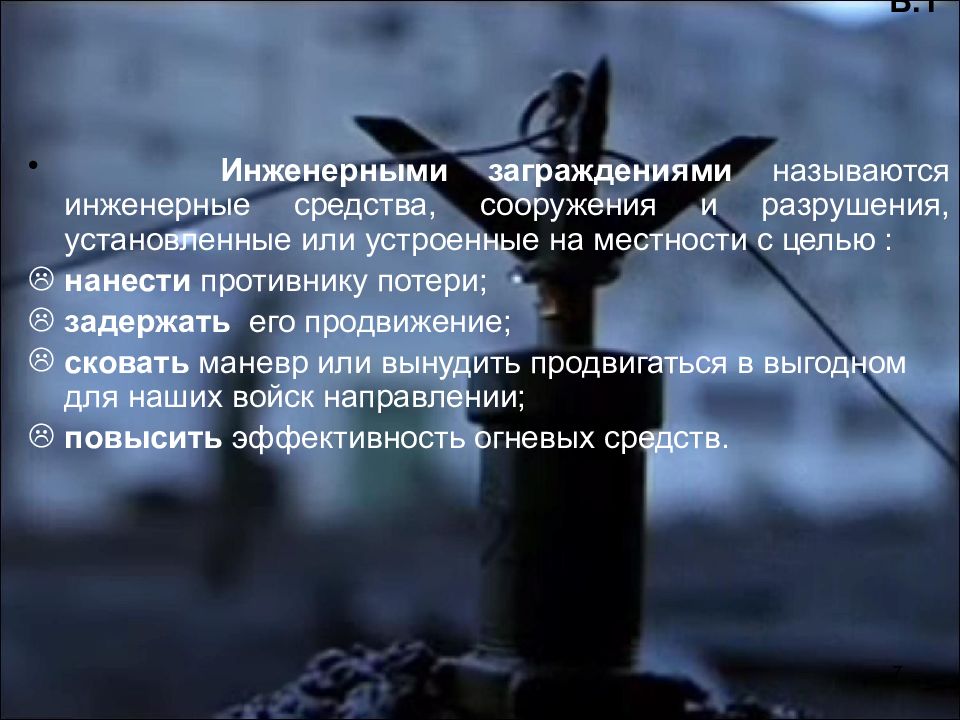

7 Инженерными заграждениями называются инженерные средства, сооружения и разрушения, установленные или устроенные на местности с целью : нанести противнику потери; задержать его продвижение; сковать маневр или вынудить продвигаться в выгодном для наших войск направлении; повысить эффективность огневых средств. В.1

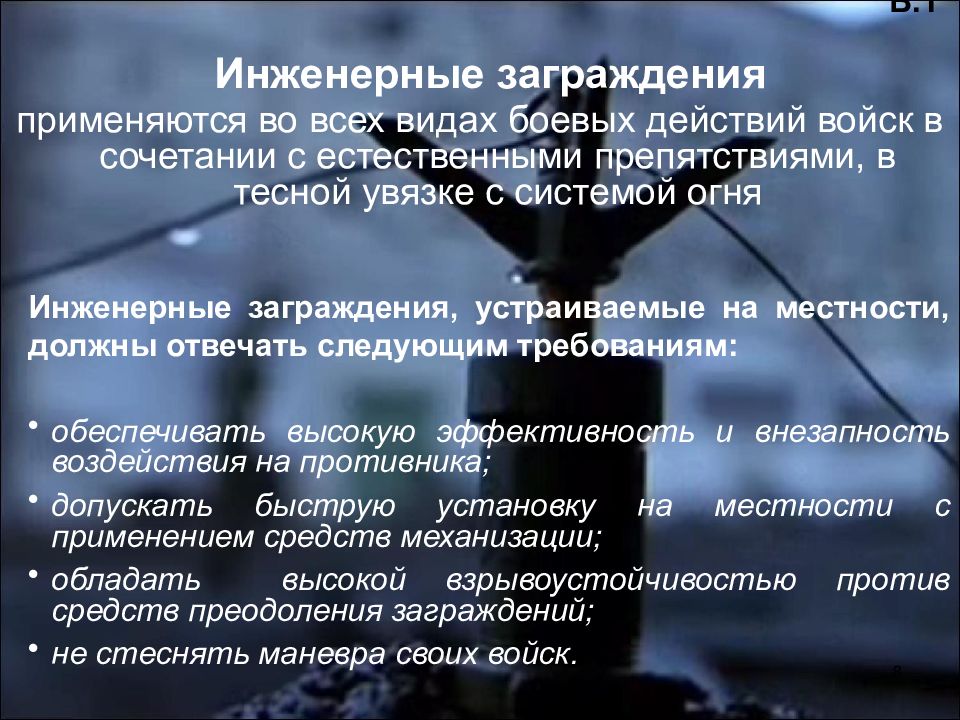

8 Инженерные заграждения применяются во всех видах боевых действий войск в сочетании с естественными препятствиями, в тесной увязке с системой огня Инженерные заграждения, устраиваемые на местности, должны отвечать следующим требованиям: обеспечивать высокую эффективность и внезапность воздействия на противника; допускать быструю установку на местности с применением средств механизации; обладать высокой взрывоустойчивостью против средств преодоления заграждений; не стеснять маневра своих войск. В.1

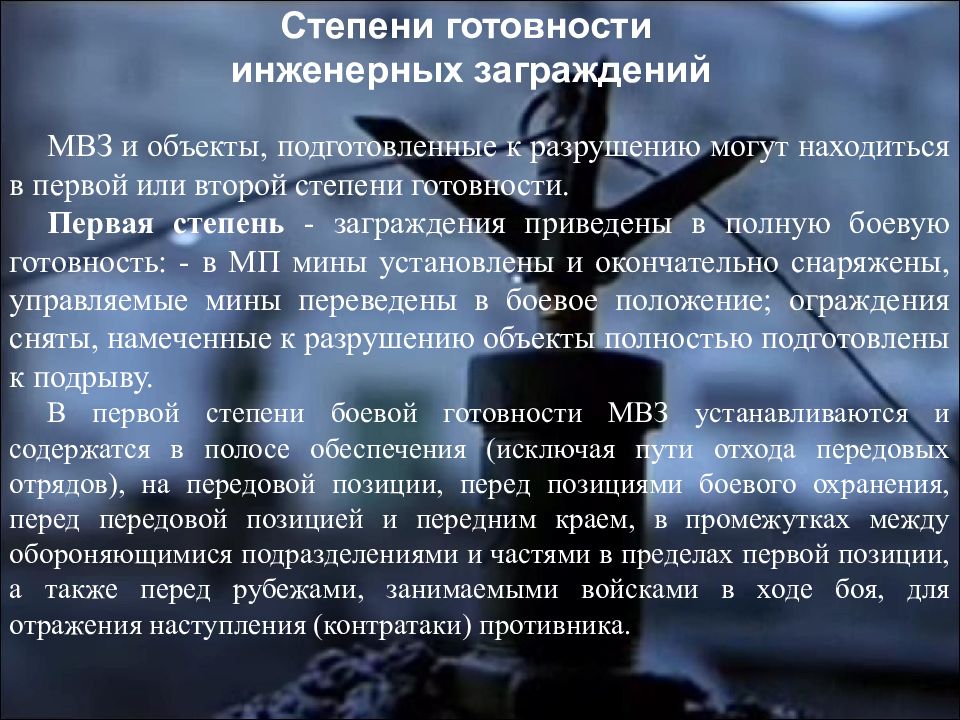

МВЗ и объекты, подготовленные к разрушению могут находиться в первой или второй степени готовности. Первая степень - заграждения приведены в полную боевую готовность: - в МП мины установлены и окончательно снаряжены, управляемые мины переведены в боевое положение; ограждения сняты, намеченные к разрушению объекты полностью подготовлены к подрыву. В первой степени боевой готовности МВЗ устанавливаются и содержатся в полосе обеспечения (исключая пути отхода передовых отрядов), на передовой позиции, перед позициями боевого охранения, перед передовой позицией и передним краем, в промежутках между обороняющимися подразделениями и частями в пределах первой позиции, а также перед рубежами, занимаемыми войсками в ходе боя, для отражения наступления (контратаки) противника. Степени готовности инженерных заграждений

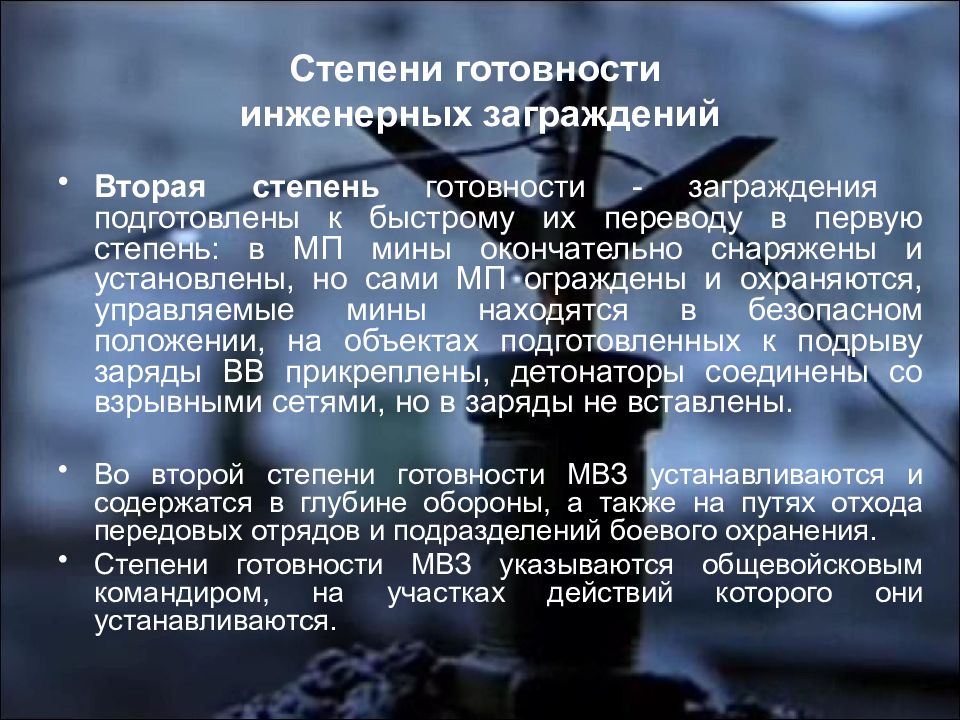

Вторая степень готовности - заграждения подготовлены к быстрому их переводу в первую степень: в МП мины окончательно снаряжены и установлены, но сами МП ограждены и охраняются, управляемые мины находятся в безопасном положении, на объектах подготовленных к подрыву заряды ВВ прикреплены, детонаторы соединены со взрывными сетями, но в заряды не вставлены. Во второй степени готовности МВЗ устанавливаются и содержатся в глубине обороны, а также на путях отхода передовых отрядов и подразделений боевого охранения. Степени готовности МВЗ указываются общевойсковым командиром, на участках действий которого они устанавливаются.
ПО МАСШТАБУ ПРИМЕНЕНИЯ Тактические Оперативные ПО НАЗНАЧЕНИЮ ПО ХАРАКТЕРУ ДЕЙСТВИЯ Невзрывные МВЗ Электризуемые Комбинированные Противо - танковые Противо - пехотные Речные Противо - транспортные Противо - десантные Водные Управляемые Неуправляемые Мина, фугас Группа мин Узел заграждений Полоса заграждений Зона заграждений Железобетонные Снежные Ледяные Бетонные Каменные Металлические Деревянные Земляные Деревоземляные

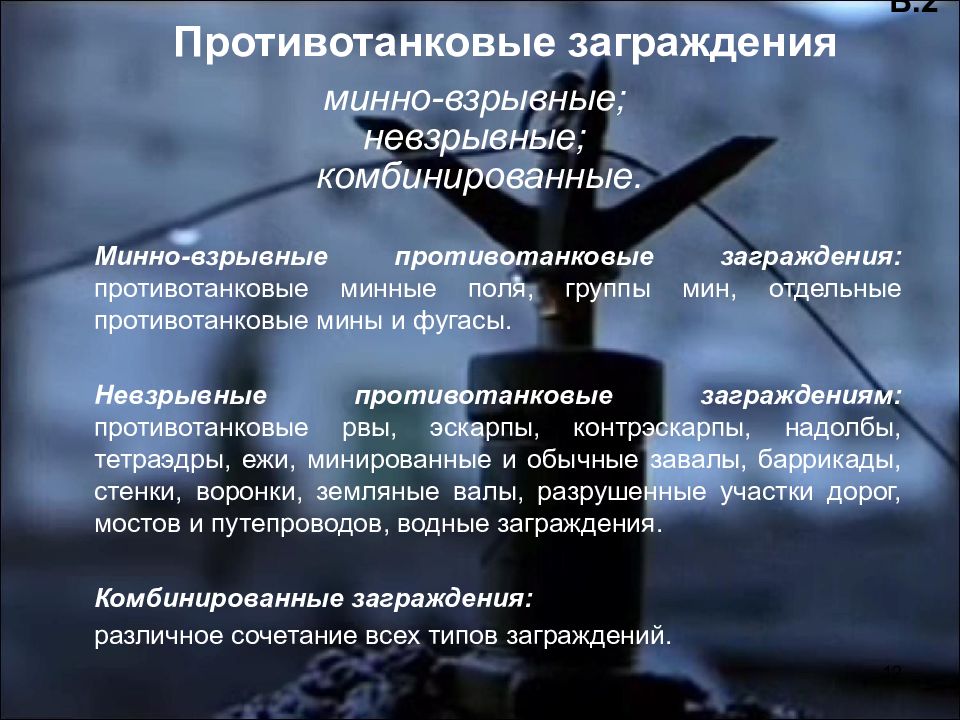

12 Противотанковые заграждения минно-взрывные; невзрывные; комбинированные. Минно-взрывные противотанковые заграждения: противотанковые минные поля, группы мин, отдельные противотанковые мины и фугасы. Невзрывные противотанковые заграждениям: противотанковые рвы, эскарпы, контрэскарпы, надолбы, тетраэдры, ежи, минированные и обычные завалы, баррикады, стенки, воронки, земляные валы, разрушенные участки дорог, мостов и путепроводов, водные заграждения. Комбинированные заграждения: различное сочетание всех типов заграждений. В.2

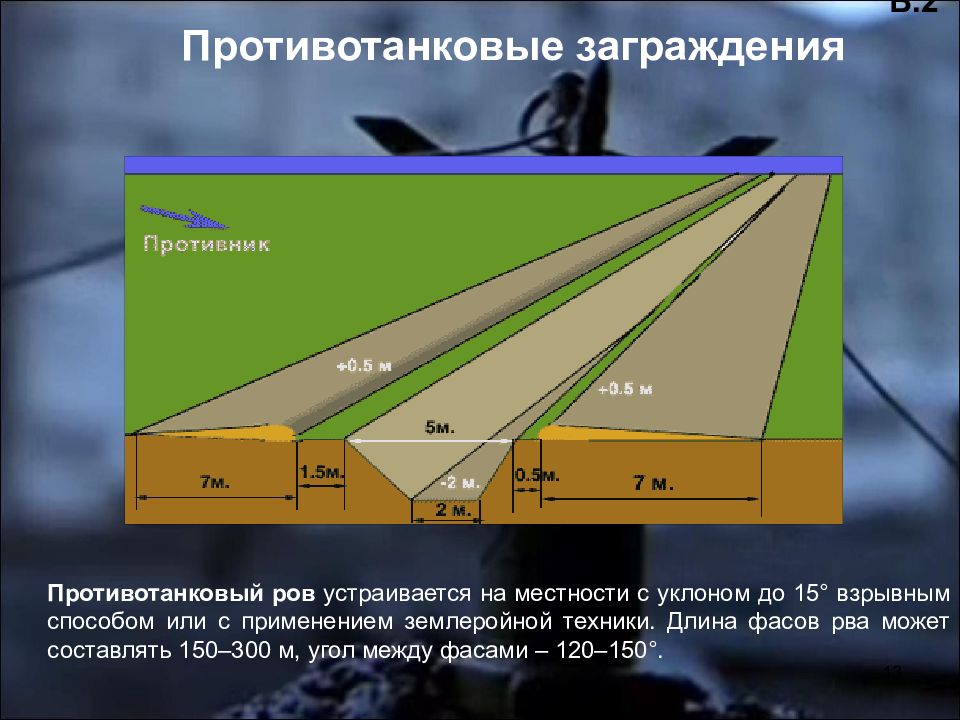

13 Противотанковый ров устраивается на местности с уклоном до 15 ° взрывным способом или с применением землеройной техники. Длина фасов рва может составлять 150–300 м, угол между фасами – 120–150 °. Противотанковые заграждения В.2

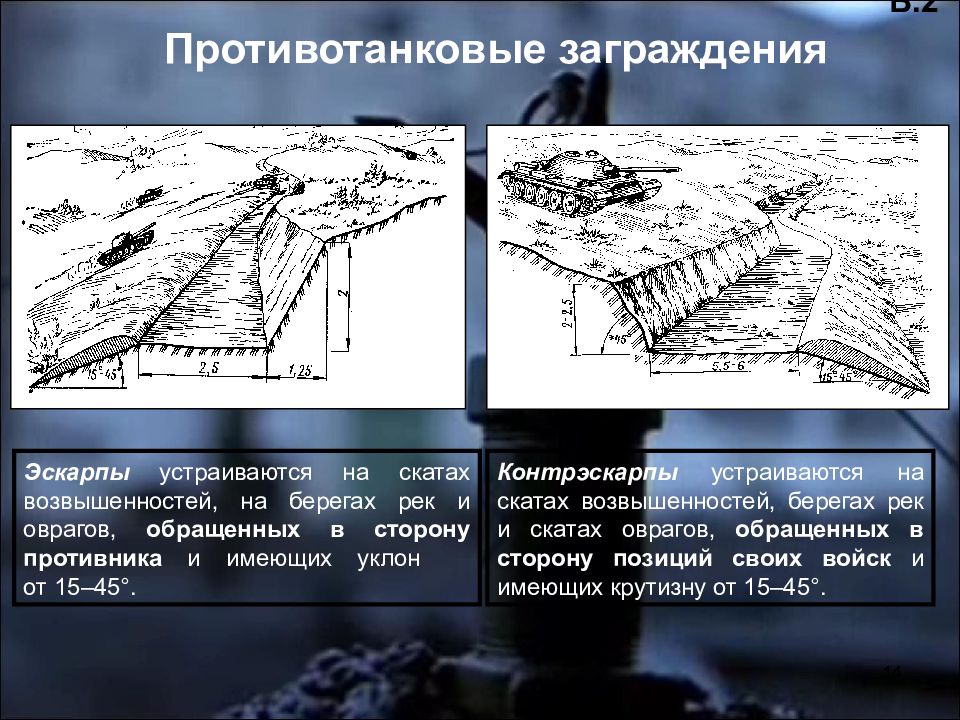

14 Противотанковые заграждения Эскарпы устраиваются на скатах возвышенностей, на берегах рек и оврагов, обращенных в сторону противника и имеющих уклон от 15–45 °. Контрэскарпы устраиваются на скатах возвышенностей, берегах рек и скатах оврагов, обращенных в сторону позиций своих войск и имеющих крутизну от 15–45 °. В.2

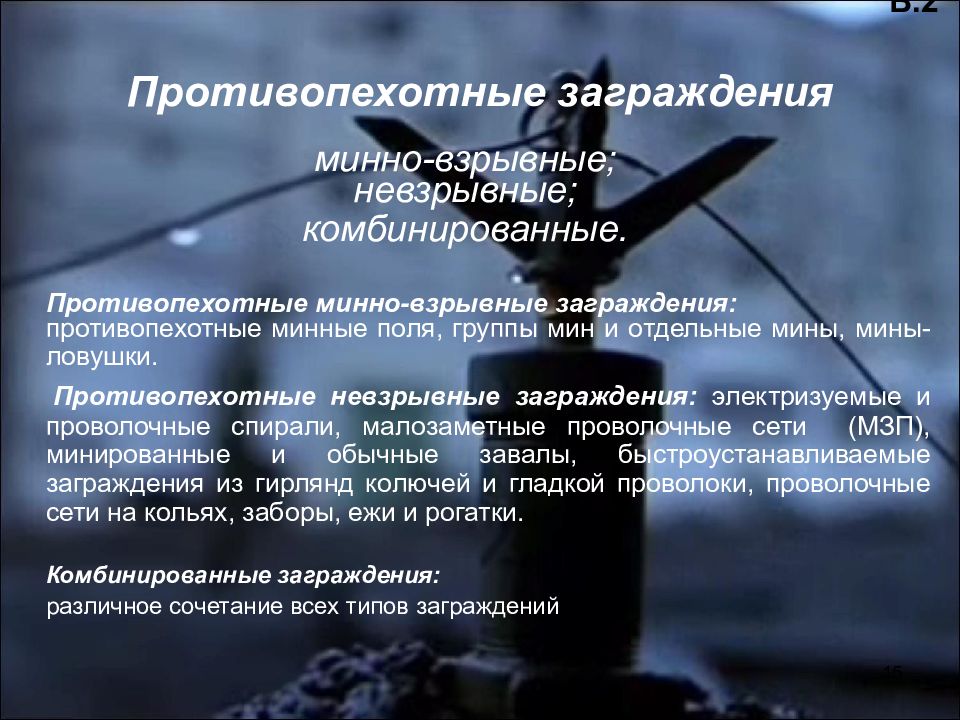

15 Противопехотные заграждения минно-взрывные; невзрывные; комбинированные. Противопехотные минно-взрывные заграждения: противопехотные минные поля, группы мин и отдельные мины, мины-ловушки. Противопехотные невзрывные заграждения: электризуемые и проволочные спирали, малозаметные проволочные сети (МЗП), минированные и обычные завалы, быстроустанавливаемые заграждения из гирлянд колючей и гладкой проволоки, проволочные сети на кольях, заборы, ежи и рогатки. Комбинированные заграждения: различное сочетание всех типов заграждений В.2
16 Противопехотные заграждения Проволочные спирали устанавливаются на местности в два-три ряда по ширине и в один – два яруса по высоте. После установки каждая спираль представляет собой цилиндр длиной 10 м и высотой 90 см. Малозаметные проволочные сети устраиваются из стандартных элементов заводского изготовления, выполненных из кольцевых петель гладкой проволоки диаметром 0,5–0,9 мм. При установке 1-го пакета образуется 4-х пространственная сетка высотой до 1,2 м, длиной и шириной 10 м. В.2
17

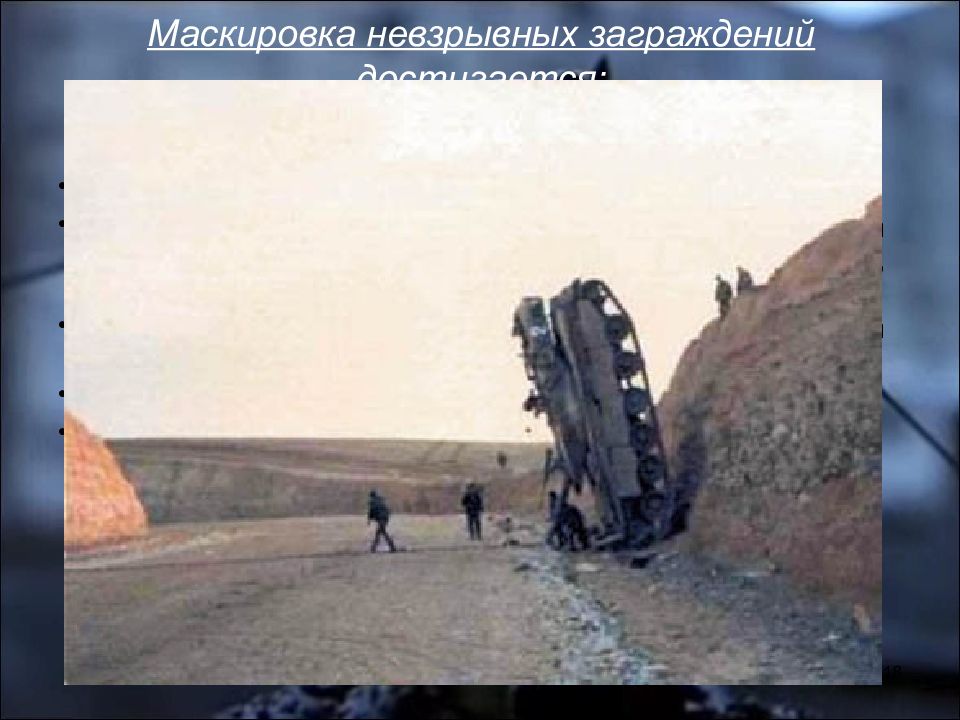

правильным выбором типов заграждений; тщательным применением заграждений к местности (расположение заграждений в высокой траве, кустарнике, посевах, лощинах, оврагах, на обратных скатах высот; маскировочным окрашиванием конструкций заграждений (ежей, надолб, кольев); применением искусственных масок; устройством ложных заграждений. 18

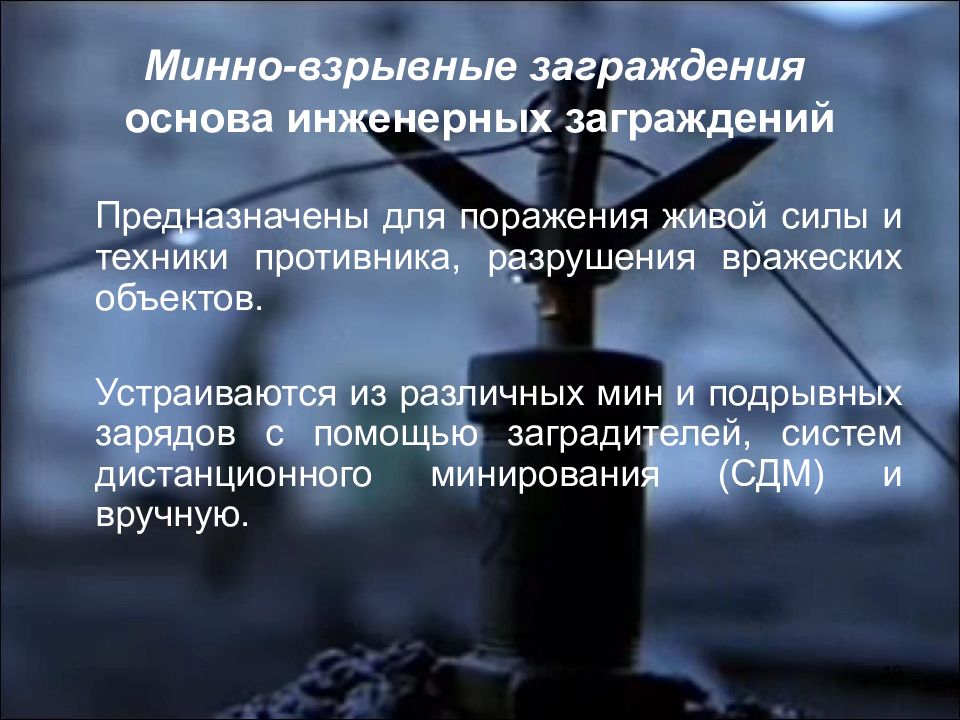

19 Минно-взрывные заграждения основа инженерных заграждений Предназначены для поражения живой силы и техники противника, разрушения вражеских объектов. Устраиваются из различных мин и подрывных зарядов с помощью заградителей, систем дистанционного минирования (СДМ) и вручную.

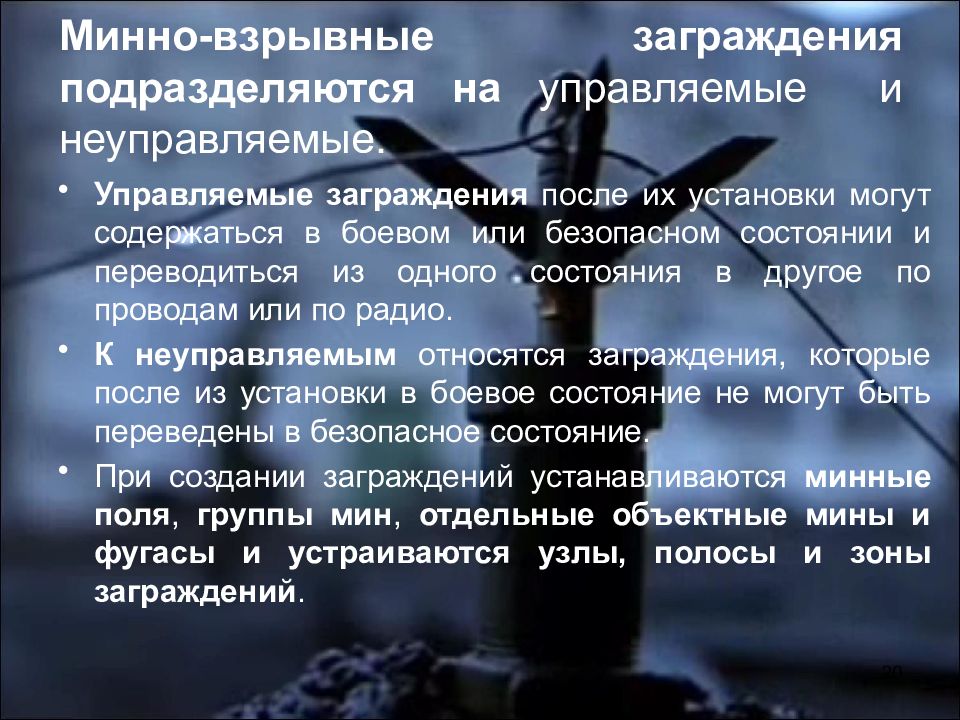

Управляемые заграждения после их установки могут содержаться в боевом или безопасном состоянии и переводиться из одного состояния в другое по проводам или по радио. К неуправляемым относятся заграждения, которые после из установки в боевое состояние не могут быть переведены в безопасное состояние. При создании заграждений устанавливаются минные поля, группы мин, отдельные объектные мины и фугасы и устраиваются узлы, полосы и зоны заграждений. 20

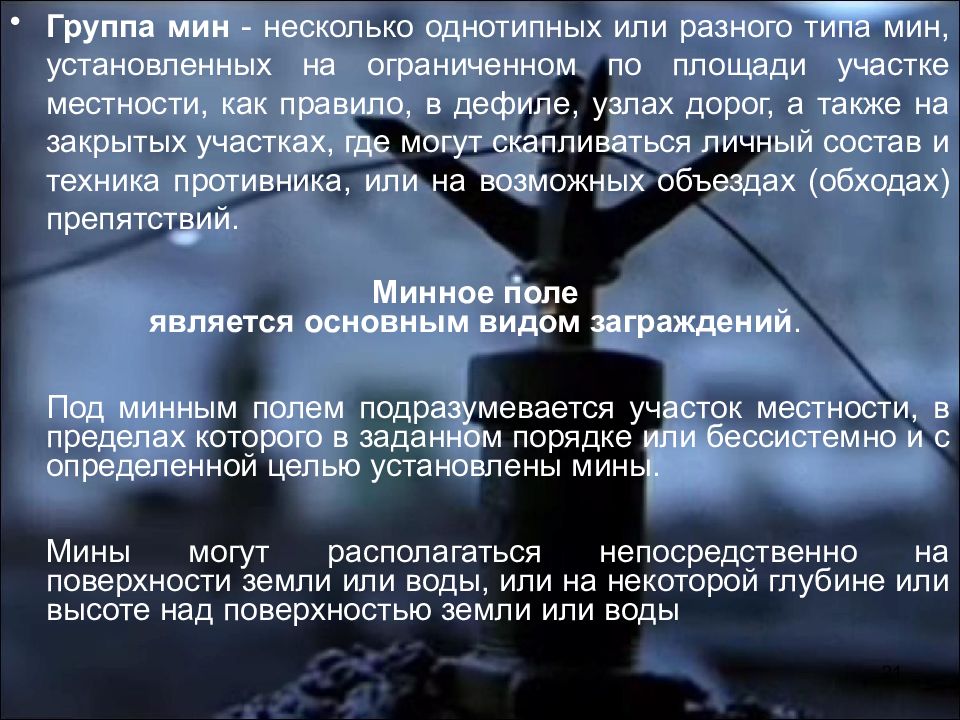

Группа мин - несколько однотипных или разного типа мин, установленных на ограниченном по площади участке местности, как правило, в дефиле, узлах дорог, а также на закрытых участках, где могут скапливаться личный состав и техника противника, или на возможных объездах (обходах) препятствий. Минное поле является основным видом заграждений. Под минным полем подразумевается участок местности, в пределах которого в заданном порядке или бессистемно и с определенной целью установлены мины. Мины могут располагаться непосредственно на поверхности земли или воды, или на некоторой глубине или высоте над поверхностью земли или воды 21

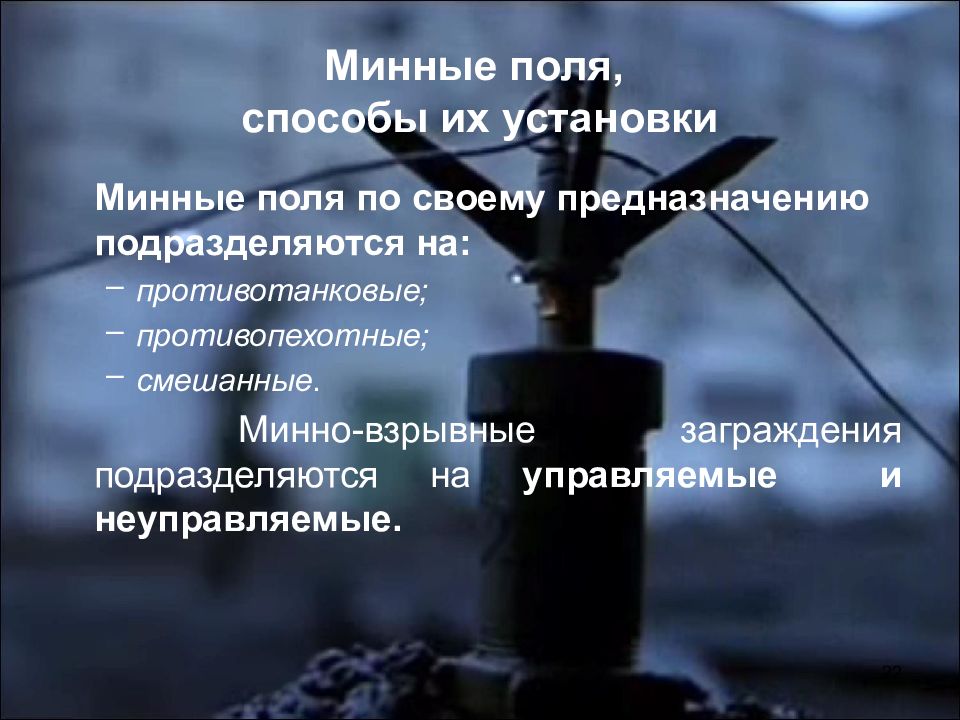

22 Минные поля, способы их установки Минные поля по своему предназначению подразделяются на: противотанковые; противопехотные; смешанные. Минно-взрывные заграждения подразделяются на управляемые и неуправляемые.
23 Минные поля, способы их установки Минные поля характеризуются : размерами по фронту (протяженностью) и в глубину плотностью минирования, или, иначе говоря, количеством мин, установленных на 1 км длины минного поля; количеством рядов мин и расстояниями между рядами и минами в рядах удаление тыльного ряда минного поля от позиций, расстояние от крайней мины до границы минного поля вероятностью поражения боевой техники и живой силы.

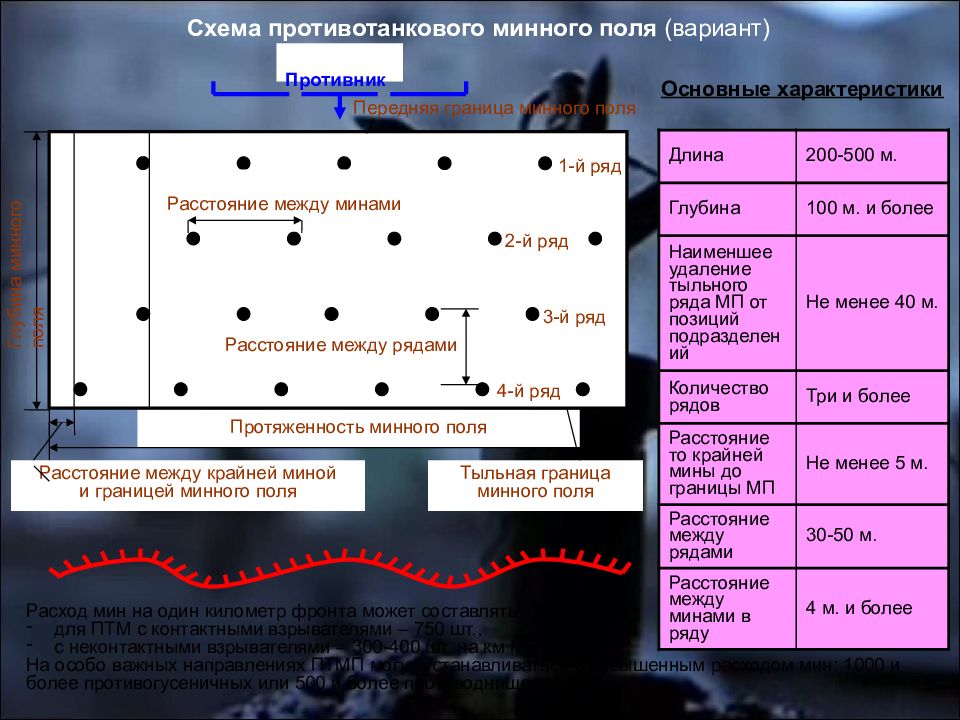

Расход мин на один километр фронта может составлять: для ПТМ с контактными взрывателями – 750 шт., с неконтактными взрывателями – 300-400 шт. на км МП. На особо важных направлениях ПТМП могут устанавливаться с повышенным расходом мин: 1000 и более противогусеничных или 500 и более противоднищевых мин. Протяженность минного поля Расстояние между крайней миной и границей минного поля Тыльная граница минного поля Глубина минного поля Расстояние между минами Расстояние между рядами Противник 1-й ряд 2-й ряд 3-й ряд 4-й ряд Схема противотанкового минного поля (вариант) Длина 200-500 м. Глубина 100 м. и более Наименшее удаление тыльного ряда МП от позиций подразделений Не менее 40 м. Количество рядов Три и более Расстояние то крайней мины до границы МП Не менее 5 м. Расстояние между рядами 30-50 м. Расстояние между минами в ряду 4 м. и более Основные характеристики Передняя граница минного поля
Схема противопехотного минного поля (вариант) Длина 200-500 м. Глубина 100 м. и более Количество рядов два и более Наименьшее удаление тыльного ряда МП от позиций подразделений Определяется радиусом поражения мины Расстояние то крайней мины до границы МП Расстояние между рядами Расстояние между минами в ряду Основные характеристики Линия управления Расход мин на один километр фронта может составлять: для ПП осколочных мин типа ПОМЗ-2 – 250-375 шт., для ПП осколочных мин типа ОЗМ-72 – 40-60 шт. на км МП. - для ПП осколочных мин направленного поражения типа МОН-50, МОН-90 – 20-40 шт. Противник
Способы установки ПТМП Минными заградителями ГМЗ-3 ПМЗ-4 ГМЗ-3 ГМЗ-3

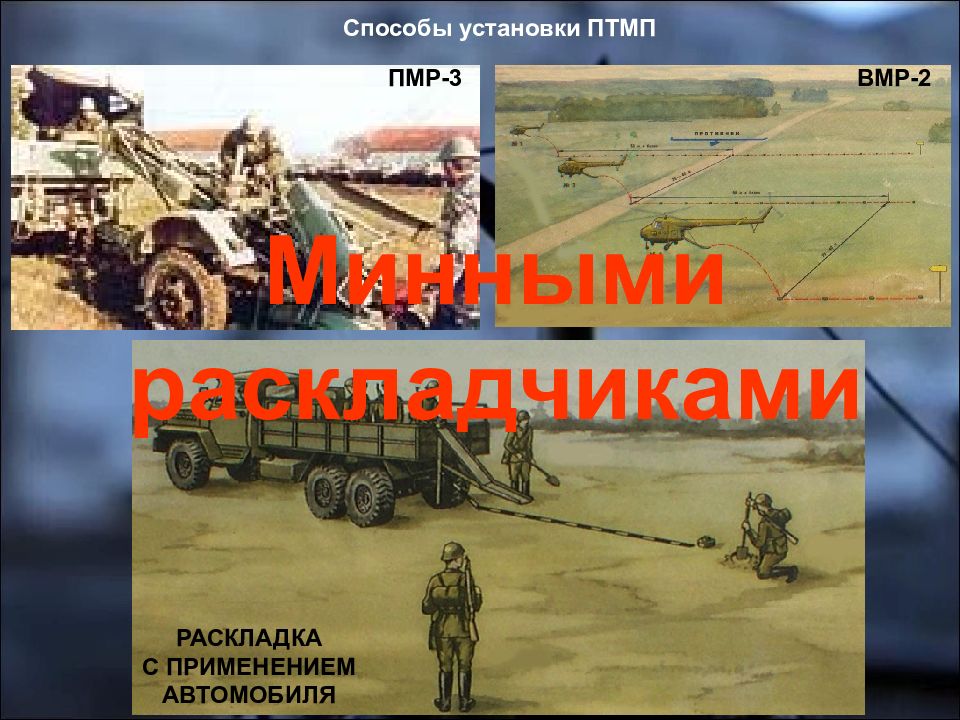

Способы установки ПТМП Минными раскладчиками ПМР-3 ВМР-2 РАСКЛАДКА С ПРИМЕНЕНИЕМ АВТОМОБИЛЯ

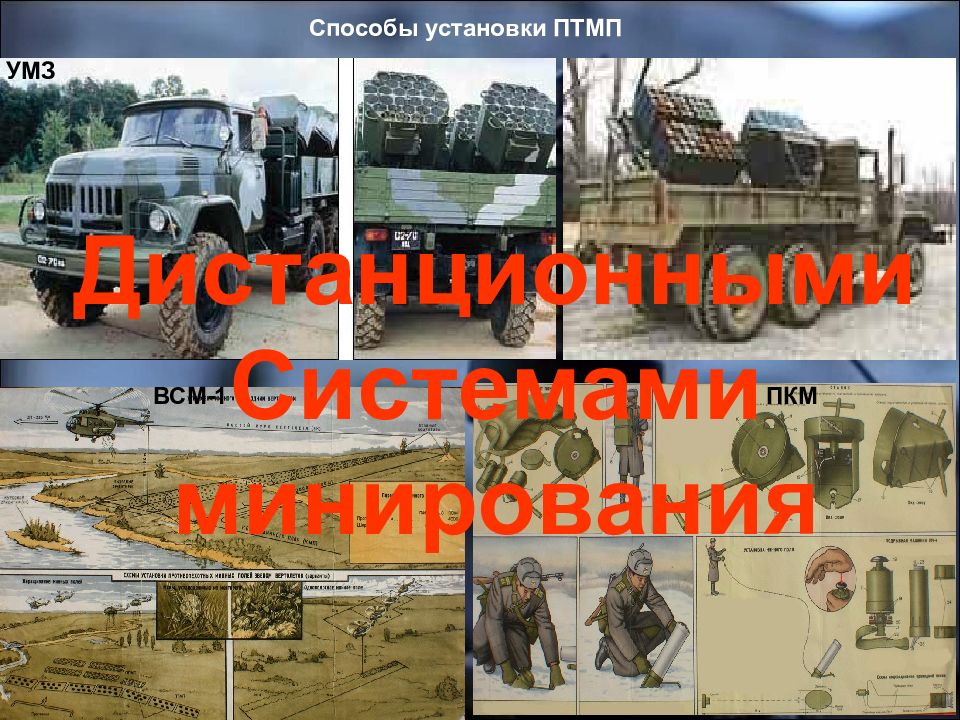

Способы установки ПТМП Дистанционными Системами минирования УМЗ ВСМ-1 ПКМ

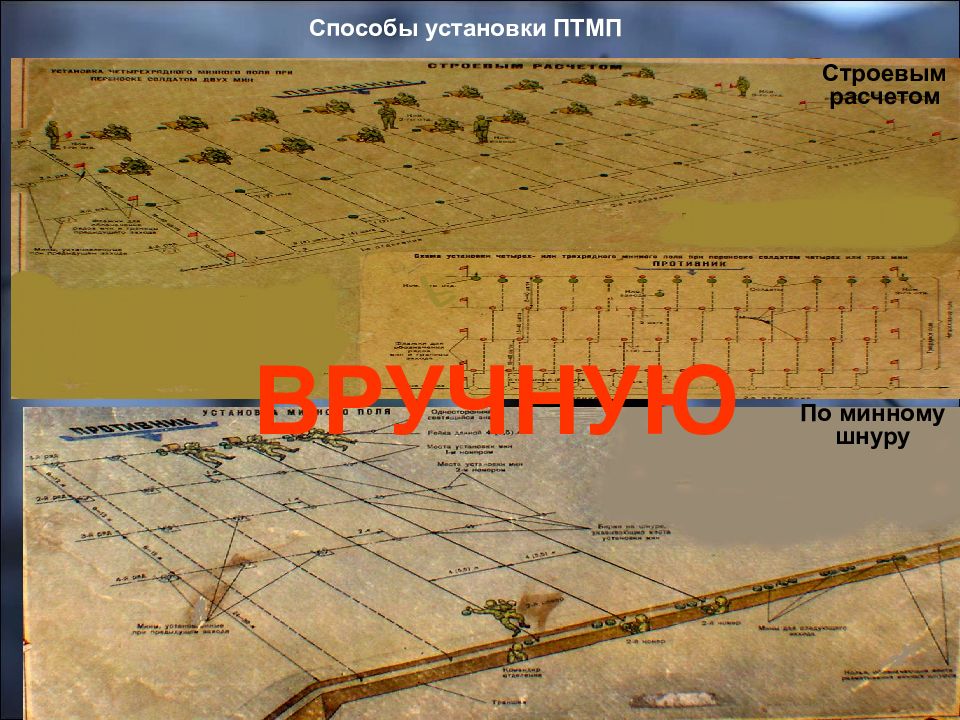

Способы установки ПТМП ВРУЧНУЮ Строевым расчетом По минному шнуру

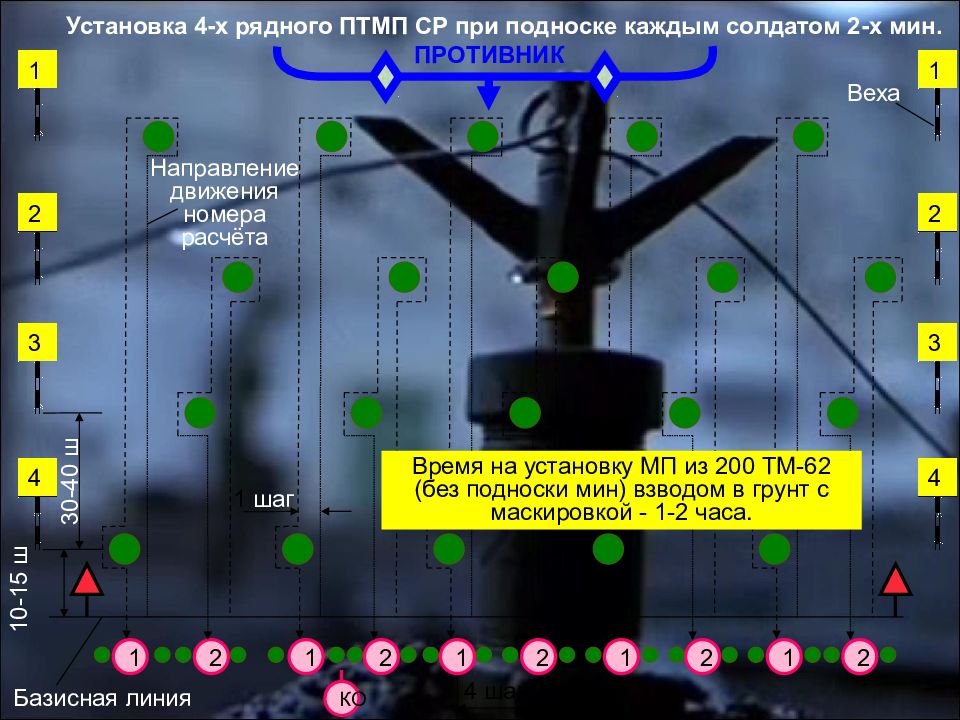

1 2 1 2 1 2 1 2 1 2 КО ПРОТИВНИК 4 шага 4 шага 1 шаг 1 2 3 4 1 2 3 4 10-15 ш 30-40 ш Базисная линия Направление движения номера расчёта Время на установку МП из 200 ТМ-62 (без подноски мин) взводом в грунт с маскировкой - 1-2 часа. Веха Установка 4-х рядного ПТМП СР при подноске каждым солдатом 2-х мин.

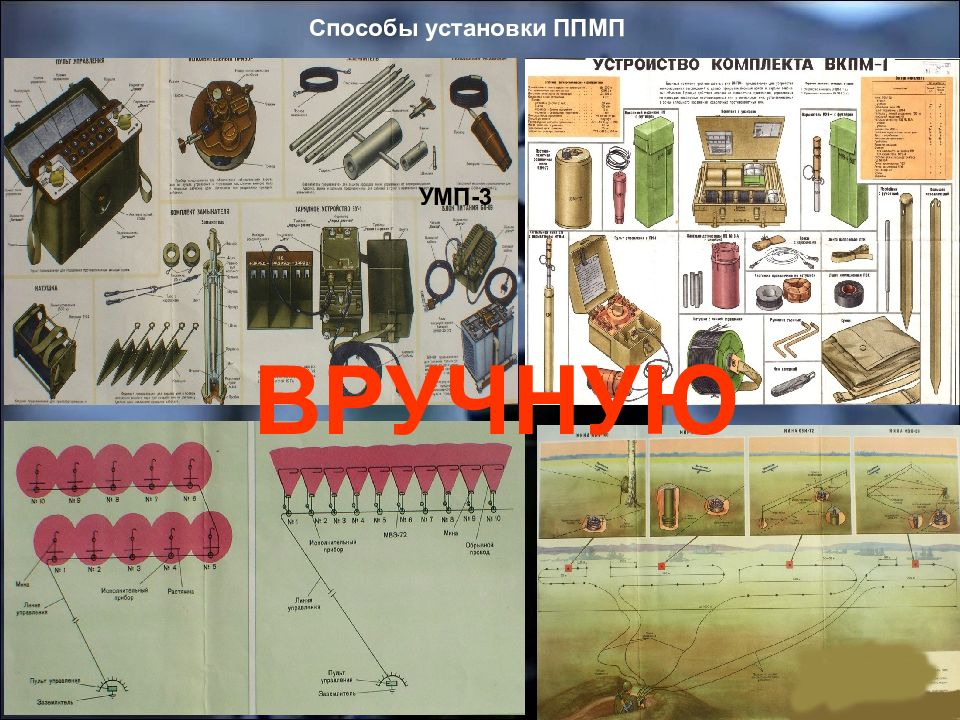

Способы установки ППМП ВРУЧНУЮ УМП-3

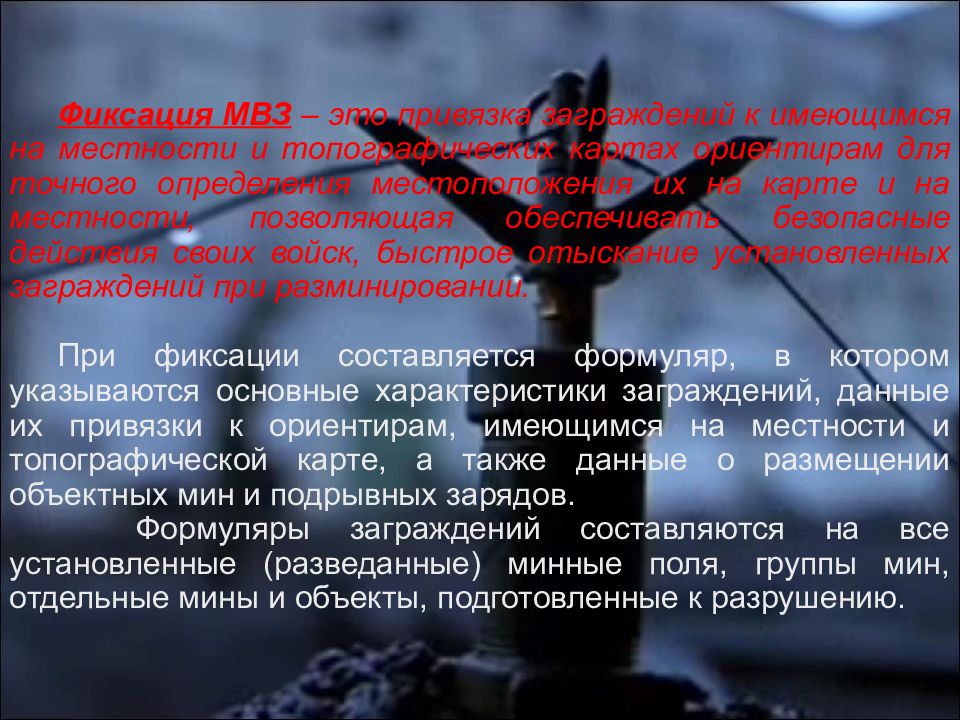

Фиксация МВЗ – это привязка заграждений к имеющимся на местности и топографических картах ориентирам для точного определения местоположения их на карте и на местности, позволяющая обеспечивать безопасные действия своих войск, быстрое отыскание установленных заграждений при разминировании. При фиксации составляется формуляр, в котором указываются основные характеристики заграждений, данные их привязки к ориентирам, имеющимся на местности и топографической карте, а также данные о размещении объектных мин и подрывных зарядов. Формуляры заграждений составляются на все установленные (разведанные) минные поля, группы мин, отдельные мины и объекты, подготовленные к разрушению.

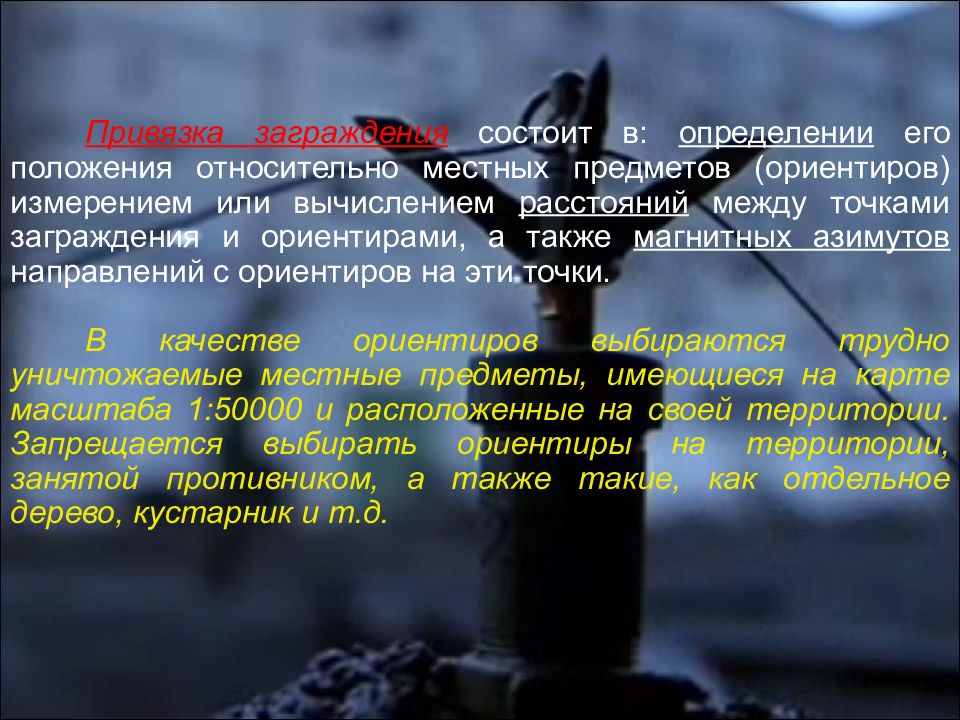

Привязка заграждения состоит в: определении его положения относительно местных предметов (ориентиров) измерением или вычислением расстояний между точками заграждения и ориентирами, а также магнитных азимутов направлений с ориентиров на эти точки. В качестве ориентиров выбираются трудно уничтожаемые местные предметы, имеющиеся на карте масштаба 1:50000 и расположенные на своей территории. Запрещается выбирать ориентиры на территории, занятой противником, а также такие, как отдельное дерево, кустарник и т.д.

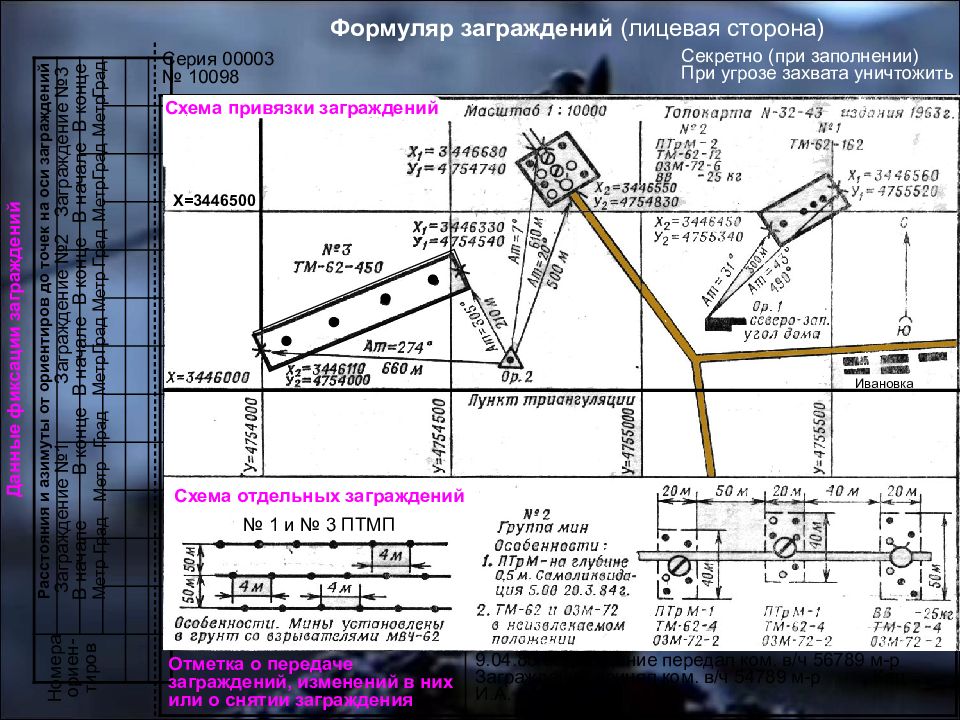

Данные фиксации заграждений Номера ориен- тиров Расстояния и азимуты от ориентиров до точек на оси заграждений Заграждение №1 В начале Заграждение №3 Заграждение №2 В конце В начале В начале В конце В конце Метр Град Метр Метр Град Град Град Град Метр Метр Метр Град 9.04.85 Заграждение передал ком. в / ч 56789 м-р Заграждение принял ком. в / ч 54789 м-р Кац И.А. Формуляр заграждений (лицевая сторона) Серия 00003 № 10098 Секретно (при заполнении) При угрозе захвата уничтожить Схема отдельных заграждений X =3446500 Ивановка Схема привязки заграждений № 1 и № 3 ПТМП Отметка о передаче заграждений, изменений в них или о снятии заграждения

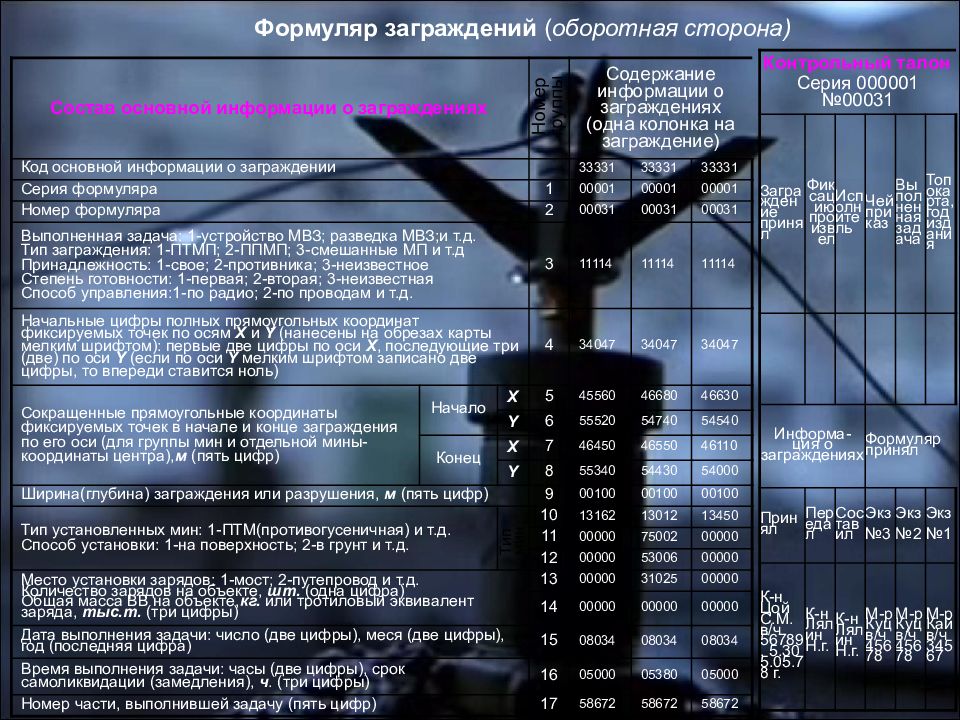

Содержание информации о заграждениях (одна колонка на заграждение) Код основной информации о заграждении 33331 33331 33331 Серия формуляра 1 00001 00001 00001 Номер формуляра 2 00031 00031 00031 Выполненная задача: 1-устройство МВЗ; разведка МВЗ;и т.д. Тип заграждения: 1-ПТМП; 2-ППМП; 3-смешанные МП и т.д Принадлежность: 1-свое; 2-противника; 3-неизвестное Степень готовности: 1-первая; 2-вторая; 3-неизвестная Способ управления:1-по радио; 2-по проводам и т.д. 3 11114 11114 11114 Начальные цифры полных прямоугольных координат фиксируемых точек по осям X и Y (нанесены на обрезах карты мелким шрифтом): первые две цифры по оси X, последующие три (две) по оси Y (если по оси Y мелким шрифтом записано две цифры, то впереди ставится ноль) 4 34047 34047 34047 Сокращенные прямоугольные координаты фиксируемых точек в начале и конце заграждения по его оси (для группы мин и отдельной мины-координаты центра), м (пять цифр) Начало X 5 45560 46680 46630 Y 6 55520 54740 54540 Конец X 7 46450 46550 46110 Y 8 55340 54430 54000 Ширина(глубина) заграждения или разрушения, м (пять цифр) 9 00100 00100 00100 Тип установленных мин: 1-ПТМ(противогусеничная) и т.д. Способ установки: 1-на поверхность; 2-в грунт и т.д. 10 13162 13012 13450 11 00000 75002 00000 12 00000 53006 00000 Место установки зарядов: 1-мост; 2-путепровод и т.д. Количество зарядов на объекте, шт. (одна цифра) Общая масса ВВ на объекте, кг. или тротиловый эквивалент заряда, тыс.т. (три цифры) 13 00000 31025 00000 14 00000 00000 00000 Дата выполнения задачи: число (две цифры), меся (две цифры), год (последняя цифра) 15 08034 08034 08034 Время выполнения задачи: часы (две цифры), срок самоликвидации (замедления), ч. (три цифры) 16 05000 05380 05000 Номер части, выполнившей задачу (пять цифр) 17 58672 58672 58672 Серия 000001 №00031 Заграждение принял Фиксацию произвел Исполнитель Чей приказ Выполненная задача Топокарта, год издания Информа- ция о заграждениях Формуляр принял Принял Передал Составил Экз.№3 Экз. №2 Экз. №1 К-н Цой С.М. в / ч 56789, 5.30 5.05.78 г. К-н Лялин Н.г. К-н Лялин Н.г. М-р Куц в / ч 45678 М-р Куц в / ч 45678 М-р Кай в / ч 34567 Номер группы Тип мин Формуляр заграждений ( оборотная сторона) Состав основной информации о заграждениях Контрольный талон

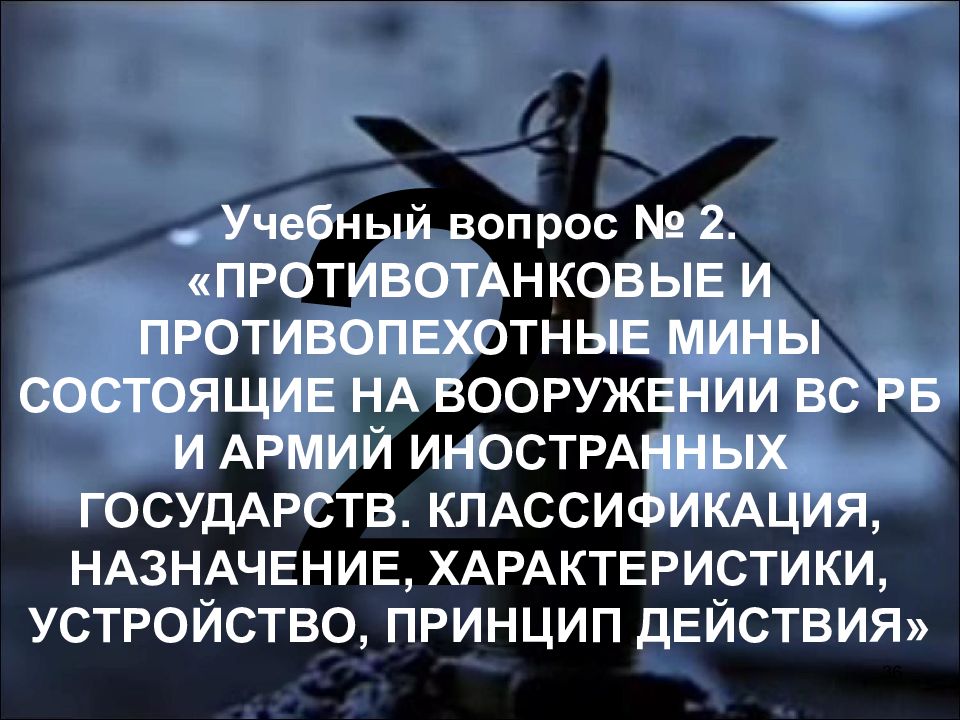

36 2 Учебный вопрос № 2. «ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ МИНЫ СОСТОЯЩИЕ НА ВООРУЖЕНИИ ВС РБ И АРМИЙ ИНОСТРАННЫХ ГОСУДАРСТВ. КЛАССИФИКАЦИЯ, НАЗНАЧЕНИЕ, ХАРАКТЕРИСТИКИ, УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ»
Инженерные мины предназначены для устройства МВЗ и представляют собой заряды ВВ, конструктивно объединенные со средствами для их взрывания.

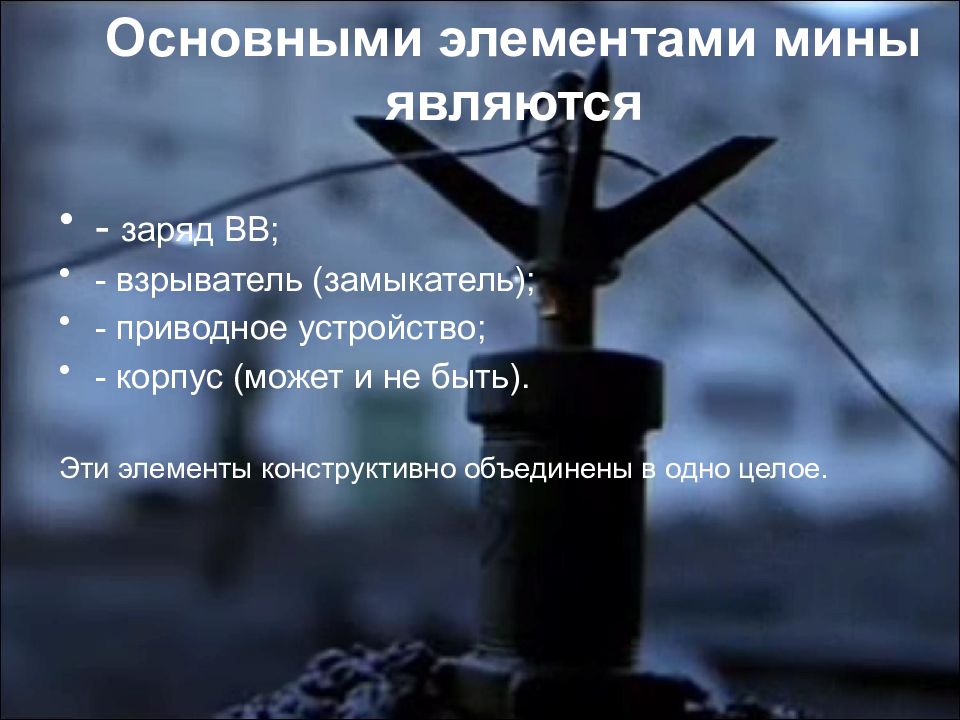

- заряд ВВ; - взрыватель (замыкатель); - приводное устройство; - корпус (может и не быть). Эти элементы конструктивно объединены в одно целое.

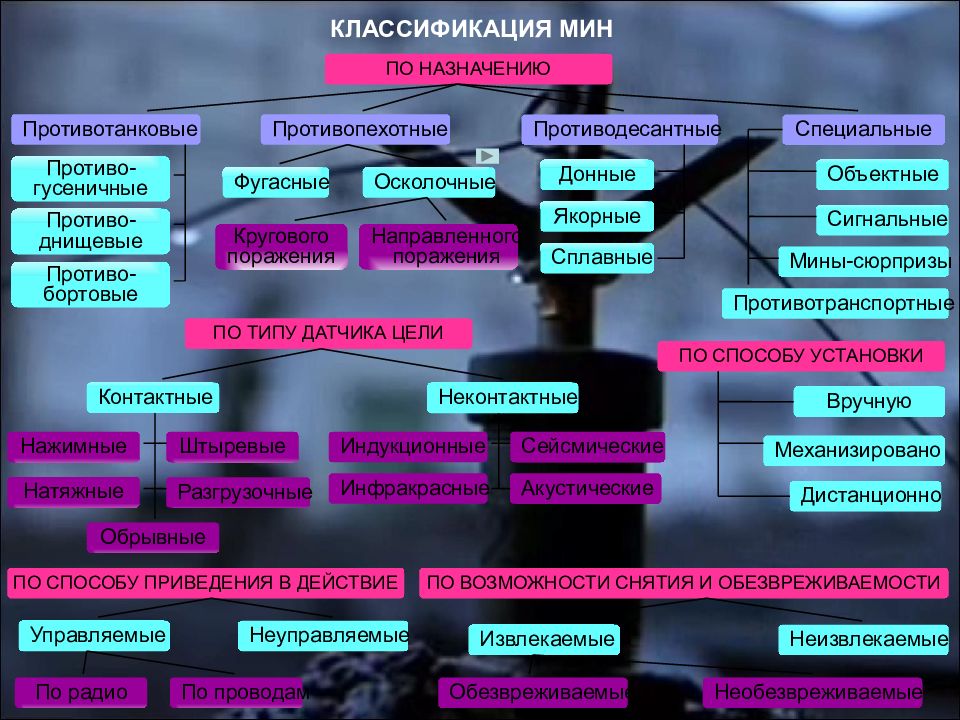

ПО НАЗНАЧЕНИЮ ПО СПОСОБУ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ ПО ТИПУ ДАТЧИКА ЦЕЛИ ПО ВОЗМОЖНОСТИ СНЯТИЯ И ОБЕЗВРЕЖИВАЕМОСТИ ПО СПОСОБУ УСТАНОВКИ Противотанковые Противопехотные Противодесантные Специальные Противо - гусеничные Противо - днищевые Противо - бортовые Фугасные Осколочные Кругового поражения Направленного поражения Донные Якорные Сплавные Противотранспортные Объектные Мины-сюрпризы Сигнальные Контактные Неконтактные Нажимные Натяжные Штыревые Разгрузочные Обрывные Индукционные Сейсмические Инфракрасные Акустические Вручную Механизировано Дистанционно Управляемые Неуправляемые По радио По проводам Извлекаемые Неизвлекаемые Обезвреживаемые Необезвреживаемые КЛАССИФИКАЦИЯ МИН
Классификация ПТМ ВС РБ Противотанковые мины предназначаются для минирования местности против танков и другой подвижной наземной техники противника (самоходных ракетных и артиллерийских установок, бронетранспортеров и грузовых автомобилей). ТМ-57 ТМ-62М ТМ-72 ТМ- 7 3

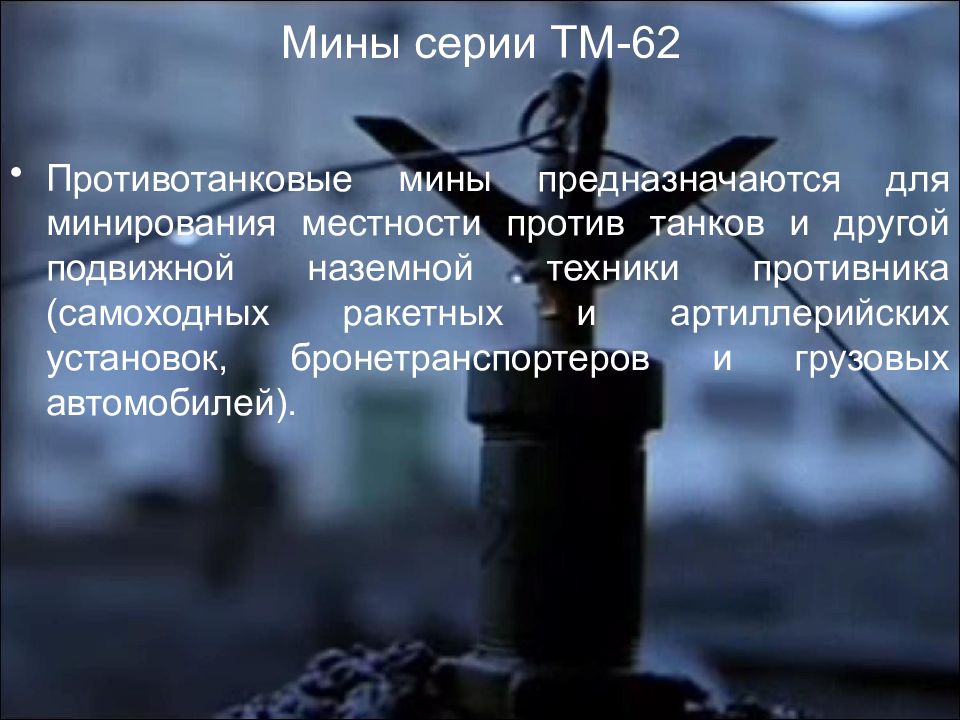

Противотанковые мины предназначаются для минирования местности против танков и другой подвижной наземной техники противника (самоходных ракетных и артиллерийских установок, бронетранспортеров и грузовых автомобилей).

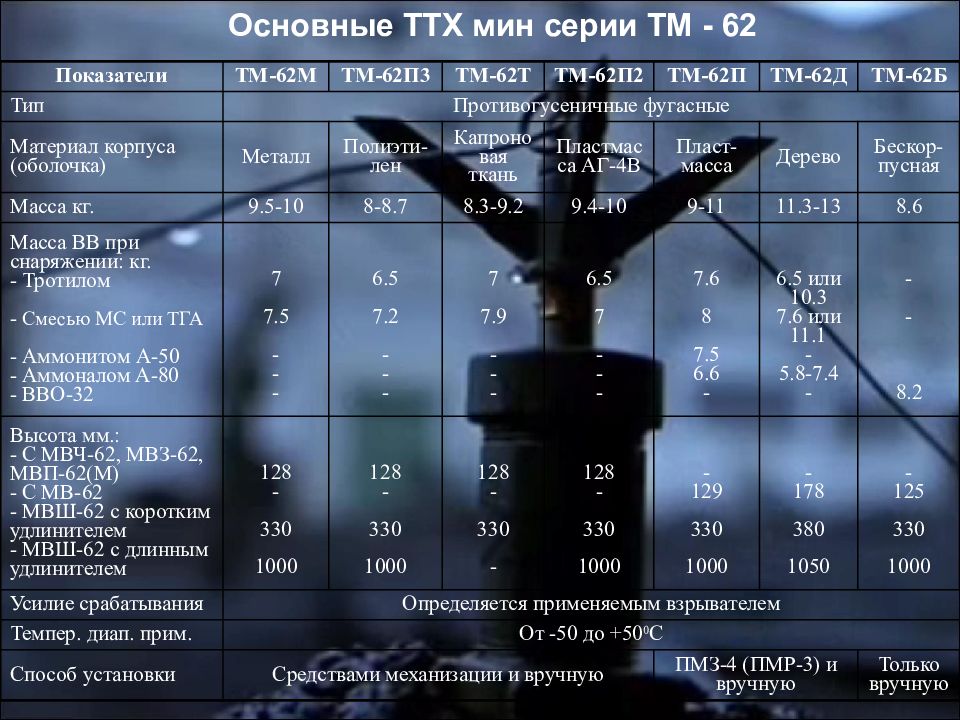

Показатели ТМ-62М ТМ-62П3 ТМ-62Т ТМ-62П2 ТМ-62П ТМ-62Д ТМ-62Б Тип Противогусеничные фугасные Материал корпуса (оболочка) Металл Полиэти-лен Капроновая ткань Пластмасса АГ-4В Пласт-масса Дерево Бескор - пусная Масса кг. 9.5-10 8-8.7 8.3-9.2 9.4-10 9-11 11.3-13 8.6 Масса ВВ при снаряжении: кг. - Тротилом - Смесью МС или ТГА - Аммонитом А-50 - Аммоналом А-80 - ВВО-32 7 7.5 - - - 6.5 7.2 - - - 7 7.9 - - - 6.5 7 - - - 7.6 8 7.5 6.6 - 6.5 или 10.3 7.6 или 11.1 - 5.8-7.4 - - - 8.2 Высота мм.: - С МВЧ-62, МВЗ-62, МВП-62(М) - С МВ-62 - МВШ-62 с коротким удлинителем - МВШ-62 с длинным удлинителем 128 - 330 1000 128 - 330 1000 128 - 330 - 128 - 330 1000 - 129 330 1000 - 178 380 1050 - 125 330 1000 Усилие срабатывания Определяется применяемым взрывателем Темпер. диап. прим. От -50 до +50 0 С Способ установки Средствами механизации и вручную ПМЗ-4 (ПМР-3) и вручную Только вручную
ТМ-62М ТМ-62П ТМ-62П2 ТМ-62П3 ТМ-62Б ТМ-62Д ТМ-62Т Мины серии ТМ – 62

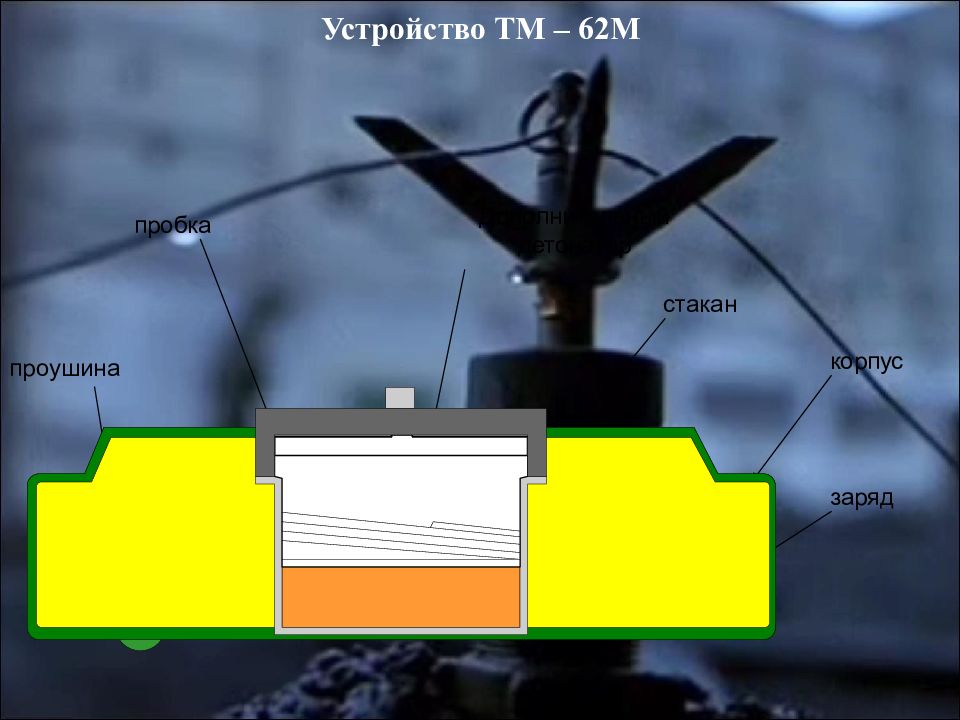

корпус пробка стакан заряд Дополнительный детонатор проушина Устройство ТМ – 62М
Взрыватели, применяемые с миной серии ТМ-62 МВЧ-62 МВЗ-62 МВП-62М МВП-62 МВ-62 МВД-62 МВШ-62 МВ H -62

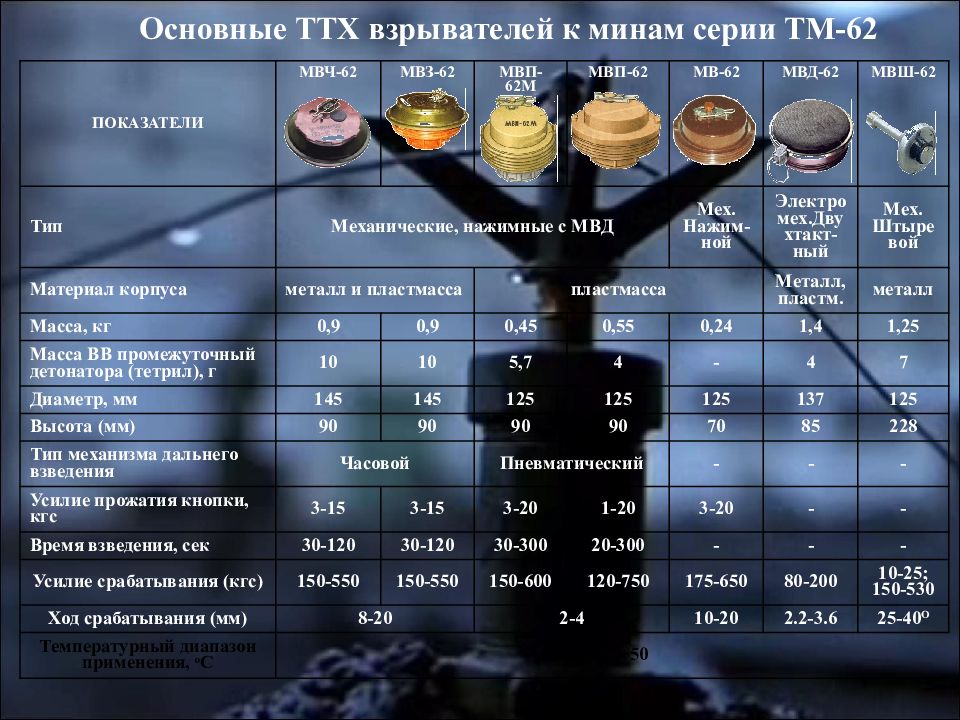

ПОКАЗАТЕЛИ МВЧ-62 МВЗ-62 МВП-62М МВП-62 МВ-62 МВД-62 МВШ-62 Тип Механические, нажимные с МВД Мех. Нажим-ной Электромех.Двухтакт-ный Мех. Штыревой Материал корпуса металл и пластмасса пластмасса Металл,пластм. металл Масса, кг 0,9 0,9 0,45 0,55 0,24 1,4 1,25 Масса ВВ промежуточный детонатора (тетрил), г 10 10 5,7 4 - 4 7 Диаметр, мм 145 145 125 125 125 137 125 Высота (мм) 90 90 90 90 70 85 228 Тип механизма дальнего взведения Часовой Пневматический - - - Усилие прожатия кнопки, кгс 3-15 3-15 3-20 1-20 3-20 - - Время взведения, сек 30-120 30-120 30-300 20-300 - - - Усилие срабатывания (кгс) 150-550 150-550 150-600 120-750 175-650 80-200 10-25; 150-530 Ход срабатывания (мм) 8-20 2-4 10-20 2.2-3.6 25-40 О Температурный диапазон применения, о С -50…+50 Основные ТТХ взрывателей к минам серии ТМ-62
47 ТМ-62М - МВЧ-62, МВЗ -62, МВД-62, МВШ-62 ТМ-62ПЗ, ТМ-62Т, ТМ-62П2 - МВП-62М, МВП-62 обеспечивает необнаруживаемость индукционными миноискателями и установку средствами механизации. ТМ-62П, ТМ-62Д, ТМ-62Б - МВП-62М, МВП-62, МВ-62 обеспечивает необнаруживаемость индукционными миноискателями
Является основным для мины ТМ-62М и обеспечивает установку мин минными заградителями ГМЗ-2 и ПМЗ-4, раскладчиком ПМР-3 и с вертолетов, оборудованных ВМР-1 и ВМР-2. Назначение МВЧ-62 Корпус с контактным датчиком цели Часовой механизм дальнего взведения Переводной кран Заглушка с детонатором Предохранительная чека Состоит:

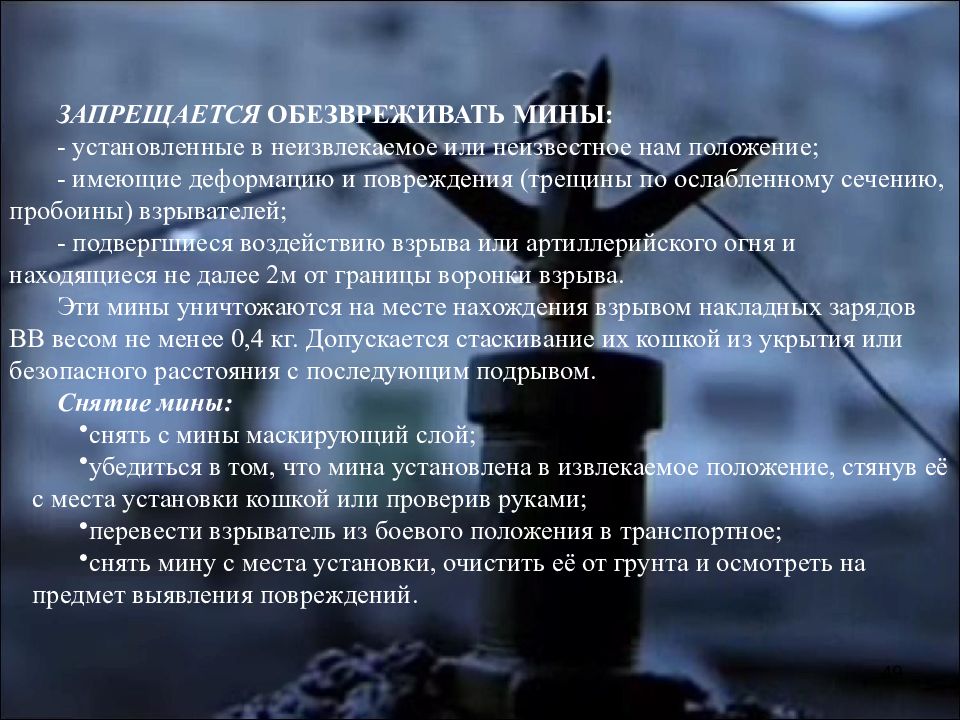

49 ЗАПРЕЩАЕТСЯ ОБЕЗВРЕЖИВАТЬ МИНЫ: - установленные в неизвлекаемое или неизвестное нам положение; - имеющие деформацию и повреждения (трещины по ослабленному сечению, пробоины) взрывателей; - подвергшиеся воздействию взрыва или артиллерийского огня и находящиеся не далее 2м от границы воронки взрыва. Эти мины уничтожаются на месте нахождения взрывом накладных зарядов ВВ весом не менее 0,4 кг. Допускается стаскивание их кошкой из укрытия или безопасного расстояния с последующим подрывом. Снятие мины: снять с мины маскирующий слой; убедиться в том, что мина установлена в извлекаемое положение, стянув её с места установки кошкой или проверив руками; перевести взрыватель из боевого положения в транспортное; снять мину с места установки, очистить её от грунта и осмотреть на предмет выявления повреждений.
Действие противоднищевой мины Противоднищевые мины взрываются при наезде на них днищем или гусеницей танка (колесом автомобиля) и обеспечивают пробивание днища, поражение экипажа, повреждение узлов и агрегатов или разрушение элементов ходовой части. Взрыв мины под днищем танка Взрыв мины под опорным катком Результаты воздействия противоднищевых кумулятивных мин на бронеобъекты

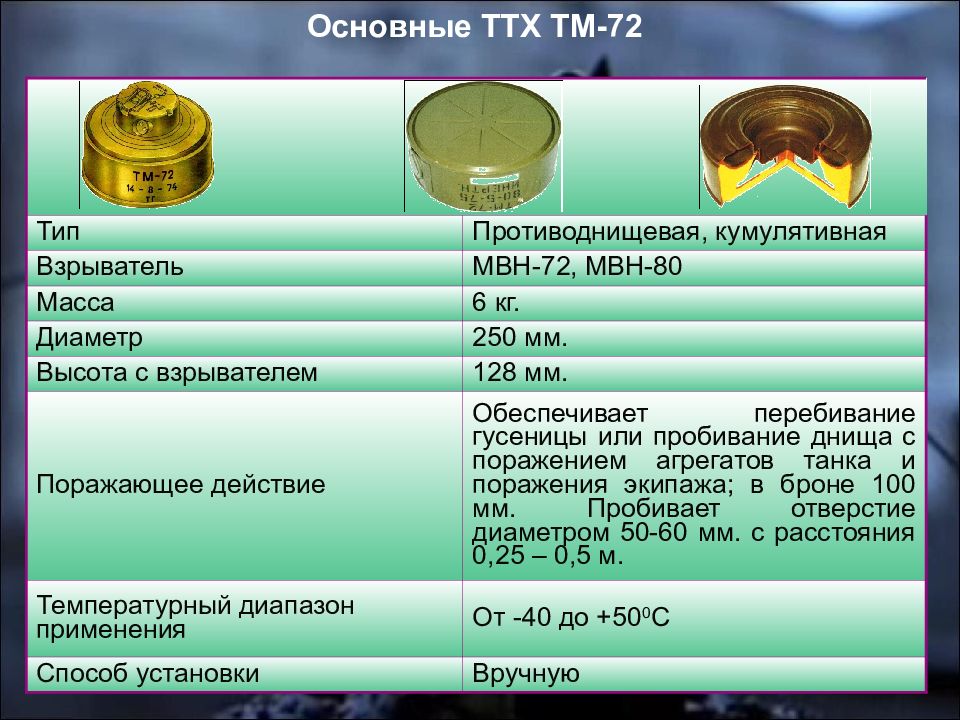

Тип Противоднищевая, кумулятивная Взрыватель МВН-72, МВН-80 Масса 6 кг. Диаметр 250 мм. Высота с взрывателем 128 мм. Поражающее действие Обеспечивает перебивание гусеницы или пробивание днища с поражением агрегатов танка и поражения экипажа; в броне 100 мм. Пробивает отверстие диаметром 50-60 мм. с расстояния 0,25 – 0,5 м. Температурный диапазон применения От -40 до +50 0 С Способ установки Вручную Основные ТТХ ТМ-72

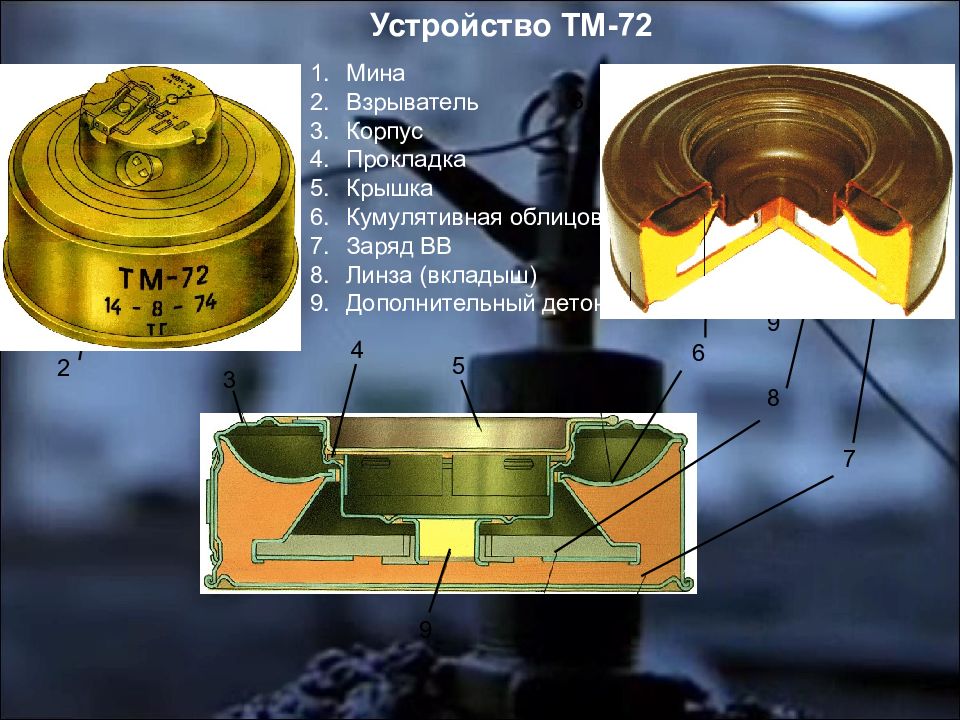

Мина Взрыватель Корпус Прокладка Крышка Кумулятивная облицовка Заряд ВВ Линза (вкладыш) Дополнительный детонатор 1 2 3 3 4 5 6 7 8 9 9 Устройство ТМ-72

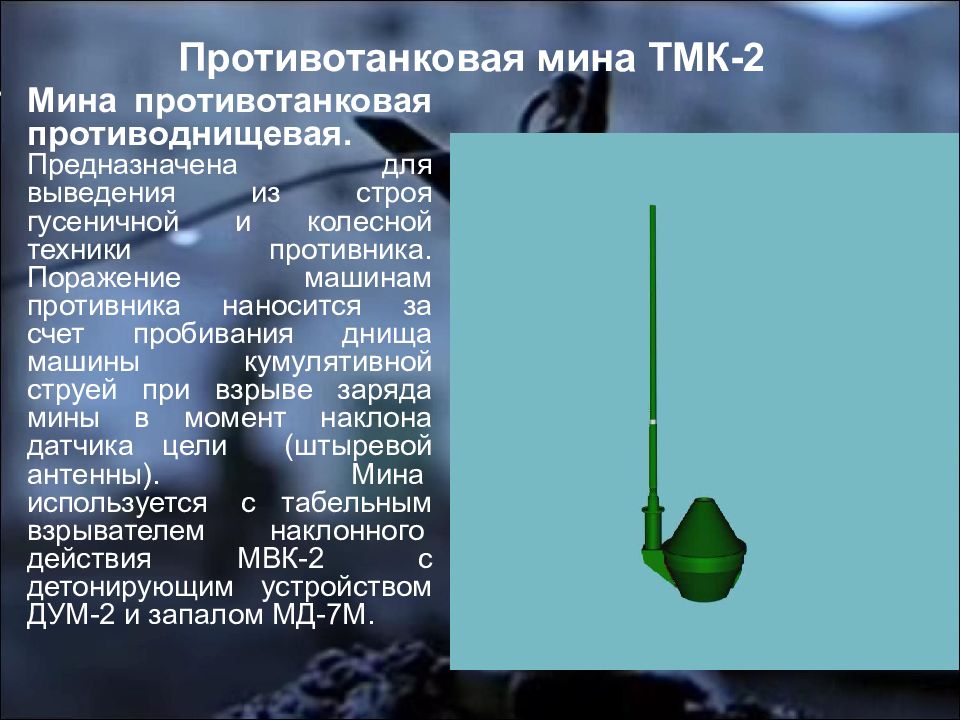

Мина противотанковая противоднищевая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны). Мина используется с табельным взрывателем наклонного действия МВК-2 с детонирующим устройством ДУМ-2 и запалом МД-7М.

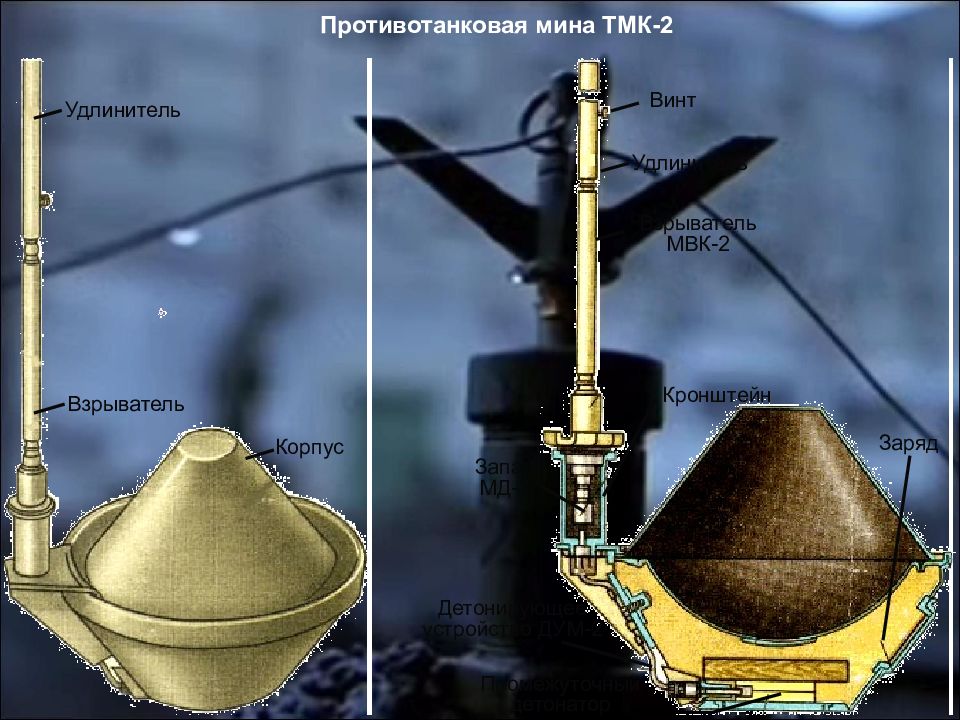

Удлинитель Корпус Взрыватель Винт Удлинитель Запал МД-7 Кронштейн Промежуточный детонатор Детонирующее устройство ДУМ-2 Заряд Взрыватель МВК-2 Противотанковая мина ТМК-2

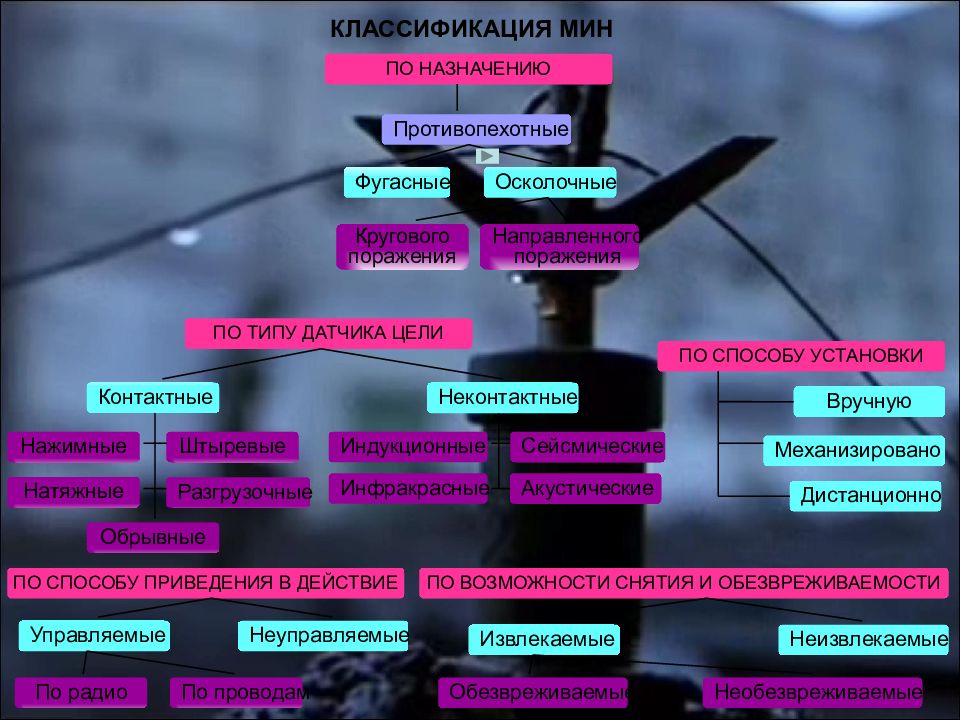

ПО НАЗНАЧЕНИЮ ПО СПОСОБУ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ ПО ТИПУ ДАТЧИКА ЦЕЛИ ПО ВОЗМОЖНОСТИ СНЯТИЯ И ОБЕЗВРЕЖИВАЕМОСТИ ПО СПОСОБУ УСТАНОВКИ Противопехотные Фугасные Осколочные Кругового поражения Направленного поражения Контактные Неконтактные Нажимные Натяжные Штыревые Разгрузочные Обрывные Индукционные Сейсмические Инфракрасные Акустические Вручную Механизировано Дистанционно Управляемые Неуправляемые По радио По проводам Извлекаемые Неизвлекаемые Обезвреживаемые Необезвреживаемые КЛАССИФИКАЦИЯ МИН
Теория расчетов поражающей способности осколочных боеприпасов определяет следующие термины: - Радиус сплошного поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 70% людей будут поражены осколками массой 2–5 г. - Радиус эффективного поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 50% людей будут поражены осколками массой 2–5 г. - Радиус поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 20% людей будут поражены осколками массой 2–5 г. - Радиус разлета осколков – расстояние, на котором вероятность поражения осколком носит случайный, единичный характер, то есть стремится к нулю. - Безопасное удаление – расстояние, на котором вероятность поражения явно равна 0%. - Гарантированное безопасное удаление – расстояние в полтора или два раза большее безопасного удаления
комплект мины: 1- собственно мина, 2-четыре деревянных колышка, 3-два металлических колышка с отверстиями, 4-две катушки с отрезками проволоки по 15м., 5- двойной тросик с тремя карабинами, 6-капсюль-детонатор №8а, 7-взрыватель серии МУВ (МУВ-2, МУВ-3, МУВ-4), 8-минная лента (тесьма). . Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится готовыми убойными элементами (шарики или ролики) и осколками корпуса мины при ее подрыве на высоте 90-110см. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя.

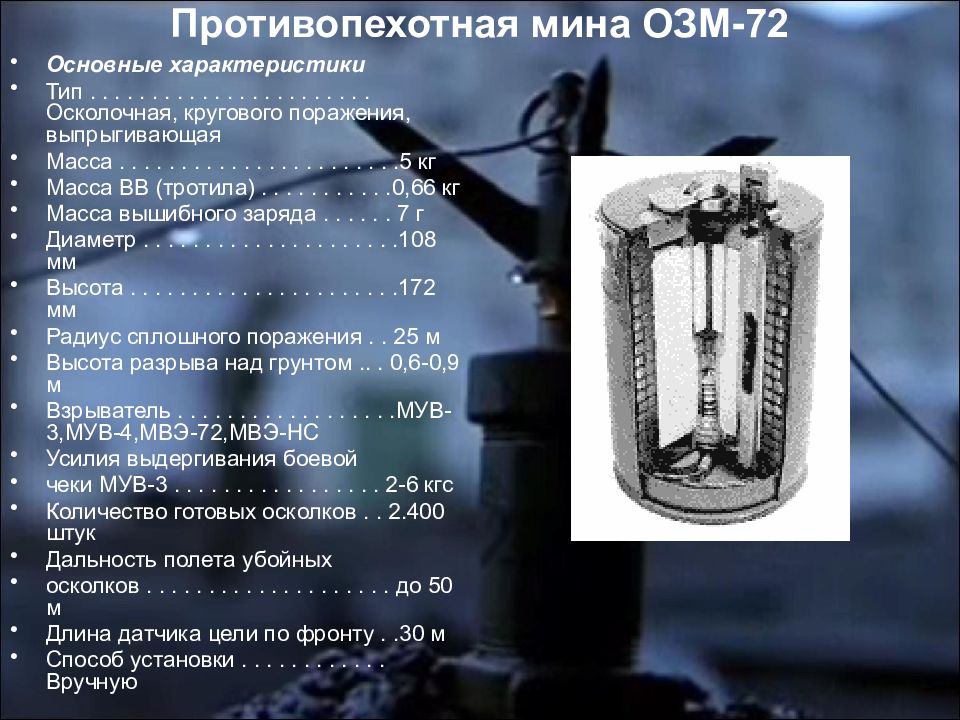

Основные характеристики Тип....................... Осколочная, кругового поражения, выпрыгивающая Масса.......................5 кг Масса ВВ (тротила)...........0,66 кг Масса вышибного заряда...... 7 г Диаметр.....................108 мм Высота......................172 мм Радиус сплошного поражения.. 25 м Высота разрыва над грунтом... 0,6-0,9 м Взрыватель..................МУВ-3,МУВ-4,МВЭ-72,МВЭ-НС Усилия выдергивания боевой чеки МУВ-3................. 2-6 кгс Количество готовых осколков.. 2.400 штук Дальность полета убойных осколков.................... до 50 м Длина датчика цели по фронту..30 м Способ установки............ Вручную
Установка мины в неуправляемом варианте МУВ-3 (МУВ-4) В целях соблюдения мер безопасности в этом случае в последнюю очередь необходимо выполнить: - проверив исправность металлоэлемента и резака у взрывателя, навинтить его на капсюль - воспламенитель мины; - боевую чеку взрывателя повернуть кольцом в сторону металлического колышка; - отстегнуть карабин от скобы пробки и зацепить его за боевую чеку, имея небольшую слабину тросика; - замаскировать мину слоем грунта до 3 см; убедившись в надежном удержании боевой чеки, выдернуть из взрывателя предохранительную чеку и отойти от мины, не задевая растяжки.
Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами (шарики или ролики) вылетающими в направлении противника в секторе по горизонту 54 градуса на дальность до 50 метров
Тактико-технические характеристики мины Тип мины…………….......противопехотная осколочная управляемая направленного поражения. Корпус……………………………………........пластмасса. Масса.............................………………………2.0 кг. Масса взрывчатого вещества (ПВВ-4)…...….700 гр. Длина корпуса………..………………......…..22.6 см. Высота корпуса………………………….........15.5 см. Толщина корпуса..................................…….…6.6 см. К-во готовых убойных элементов...................489-540 (шарики или ролики). Температурный диапазон применения…......-50 --+50 град.

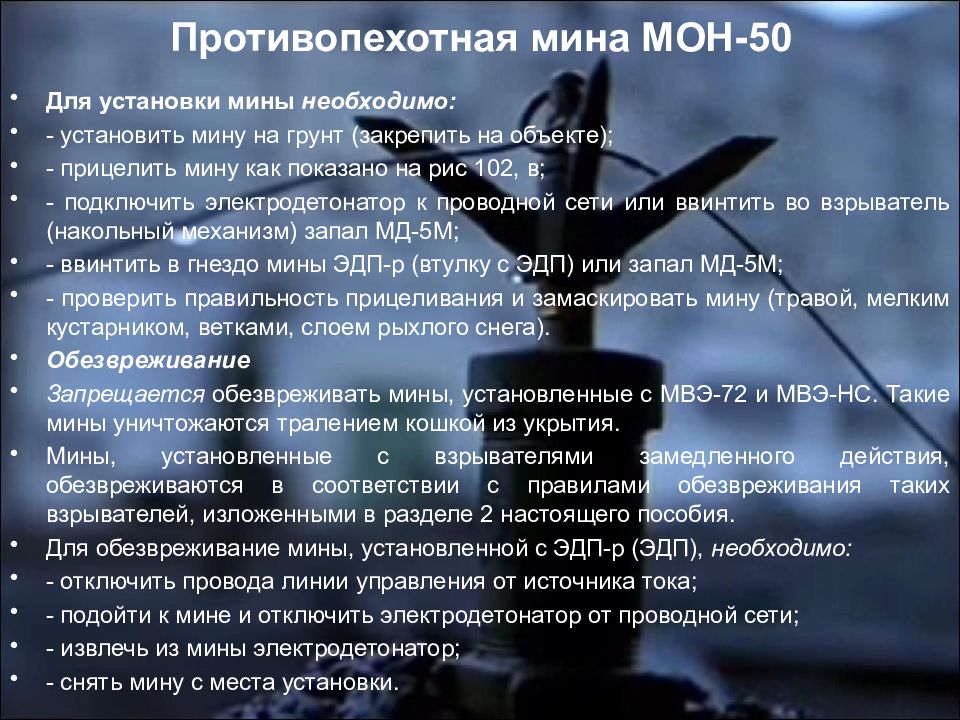

Для установки мины необходимо: - установить мину на грунт (закрепить на объекте); - прицелить мину как показано на рис 102, в; - подключить электродетонатор к проводной сети или ввинтить во взрыватель (накольный механизм) запал МД-5М; - ввинтить в гнездо мины ЭДП-р (втулку с ЭДП) или запал МД-5М; - проверить правильность прицеливания и замаскировать мину (травой, мелким кустарником, ветками, слоем рыхлого снега). Обезвреживание Запрещается обезвреживать мины, установленные с МВЭ-72 и МВЭ-НС. Такие мины уничтожаются тралением кошкой из укрытия. Мины, установленные с взрывателями замедленного действия, обезвреживаются в соответствии с правилами обезвреживания таких взрывателей, изложенными в разделе 2 настоящего пособия. Для обезвреживание мины, установленной с ЭДП-р (ЭДП), необходимо: - отключить провода линии управления от источника тока; - подойти к мине и отключить электродетонатор от проводной сети; - извлечь из мины электродетонатор; - снять мину с места установки.

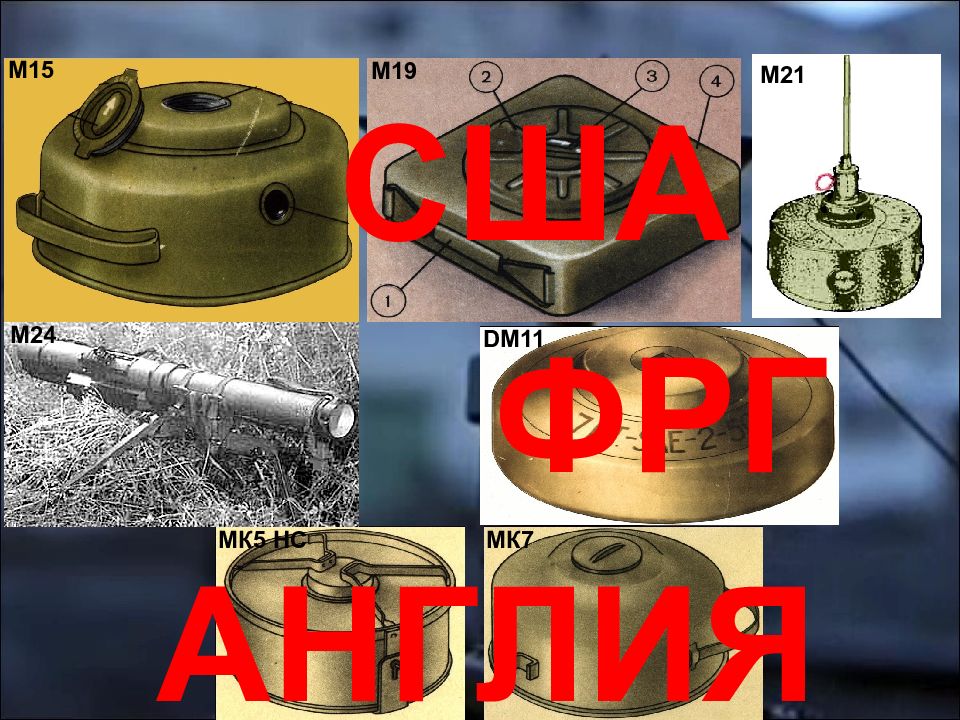

М19 М15 М21 М24 МК7 МК5 НС DM11 США ФРГ АНГЛИЯ

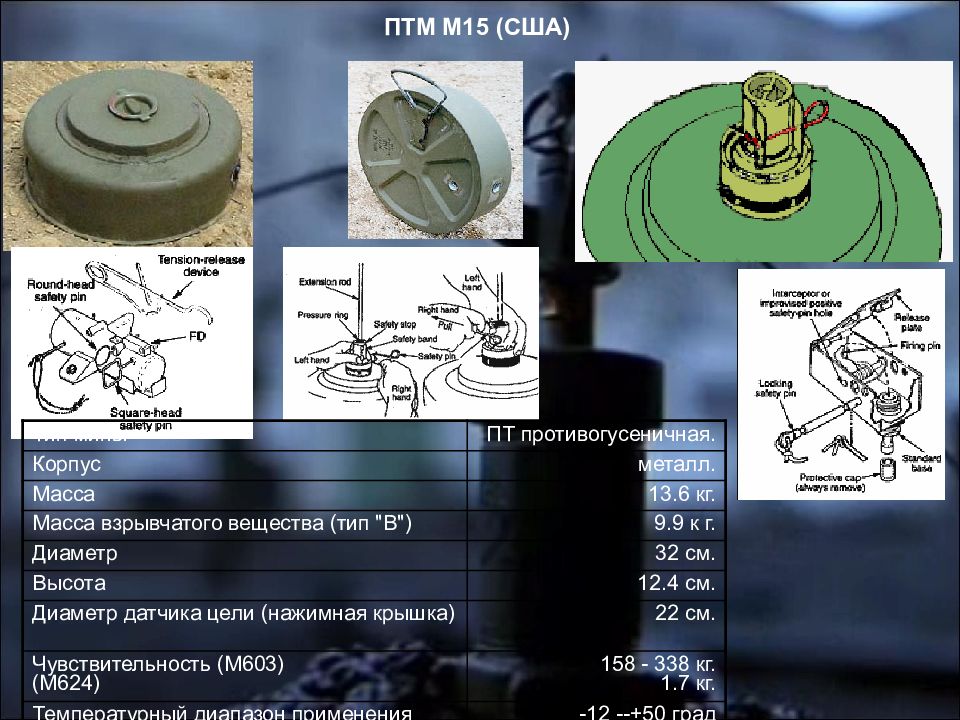

ПТМ М15 (США) Тип мины ПТ противогусеничная. Корпус металл. Масса 13.6 кг. Масса взрывчатого вещества (тип "В") 9.9 к г. Диаметр 32 см. Высота 12.4 см. Диаметр датчика цели (нажимная крышка) 22 см. Чувствительность (М603) (М624) 158 - 338 кг. 1.7 кг. Температурный диапазон применения -12 --+50 град

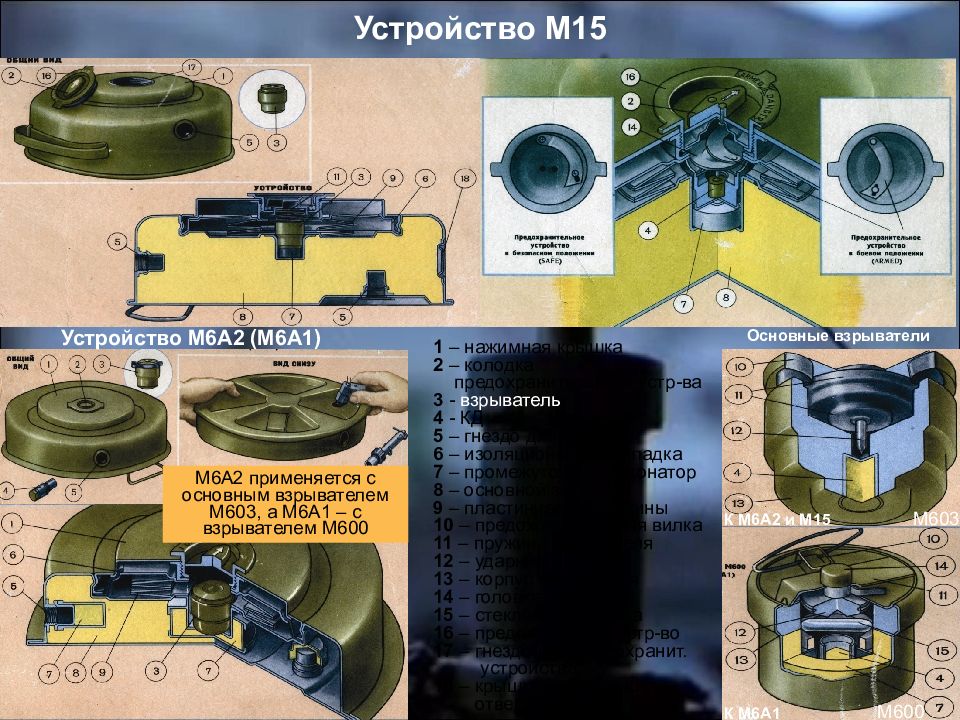

Устройство М15 1 – нажимная крышка 2 – колодка предохранительного устр-ва 3 - взрыватель 4 - КД 5 – гнездо для КД 6 – изоляционная прокладка 7 – промежуточный детонатор 8 – основной заряд ВВ 9 – пластинчатые пружины 10 – предохранительная вилка 11 – пружина взрывателя 12 – ударник 13 – корпус взрывателя 14 – головка ударника 15 – стеклянная ампула 16 – предохранител. устр-во 17 – гнездо для предохранит. устройства 18 – крышка загрузочного отверстия Устройство М6А2 (М6А1) Основные взрыватели М603 М600 К М6А1 К М6А2 и М15 М6А2 применяется с основным взрывателем М603, а М6А1 – с взрывателем М600

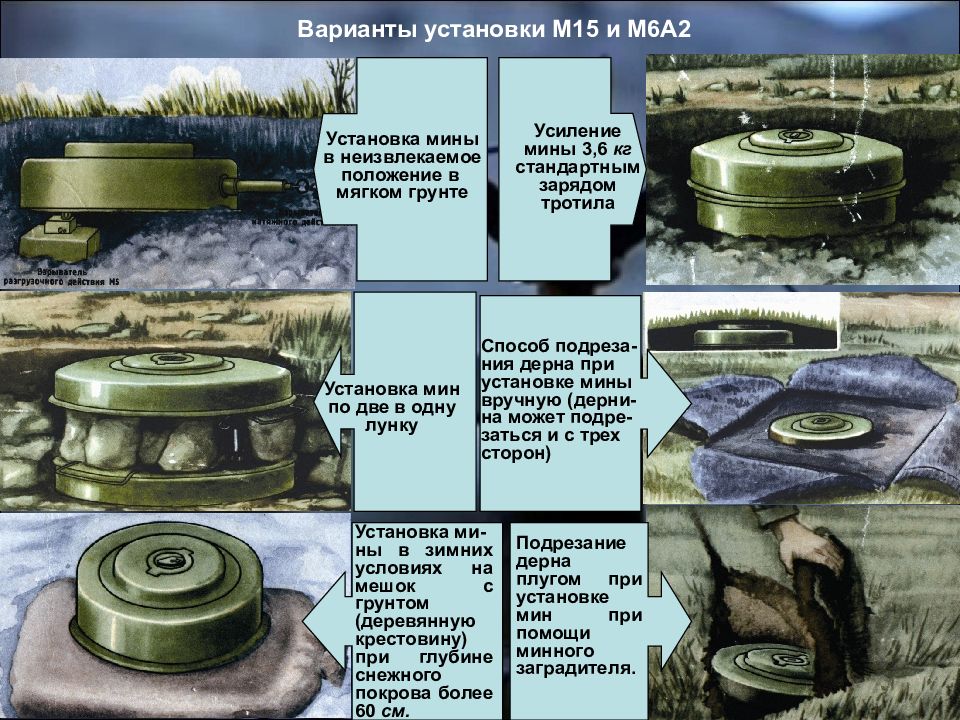

Варианты установки М15 и М6А2 Установка мины в неизвлекаемое положение в мягком грунте Усиление мины 3,6 кг стандартным зарядом тротила Установка мин по две в одну лунку Способ подреза- ния дерна при установке мины вручную (дерни- на может подре- заться и с трех сторон) Установка ми- ны в зимних условиях на мешок с грунтом (деревянную крестовину) при глубине снежного покрова более 60 см. Подрезание дерна плугом при установке мин при помощи минного заградителя.

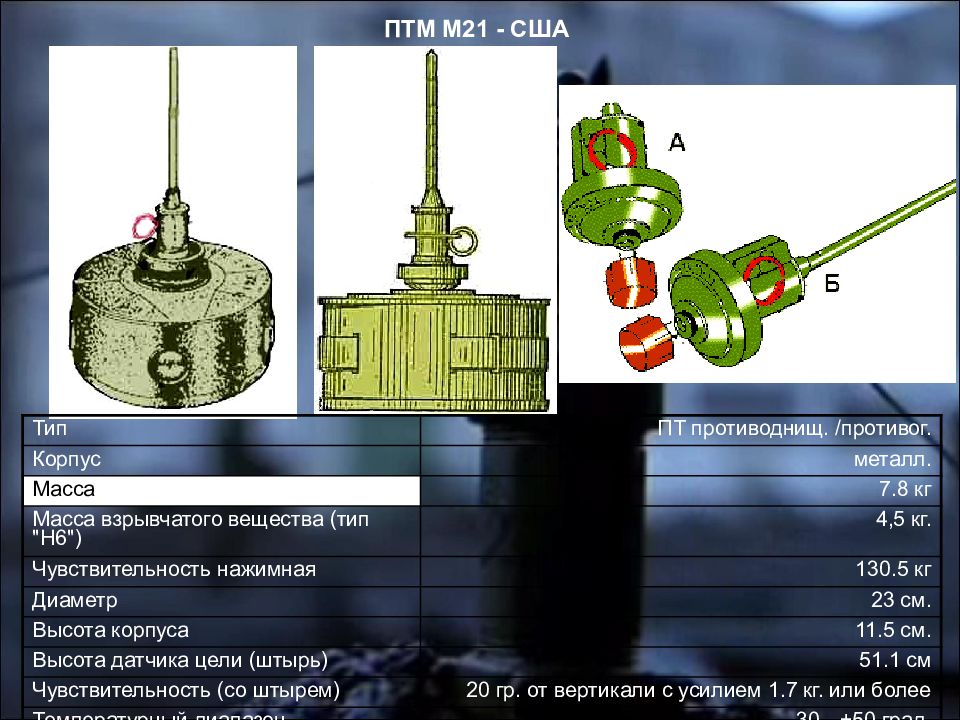

ПТМ М21 - США Тип ПТ противоднищ. /противог. Корпус металл. Масса 7.8 кг Масса взрывчатого вещества (тип "Н6") 4,5 кг. Чувствительность нажимная 130.5 кг Диаметр 23 см. Высота корпуса 11.5 см. Высота датчика цели (штырь) 51.1 см Чувствительность (со штырем) 20 гр. от вертикали с усилием 1.7 кг. или более Температурный диапазон применения -30 --+50 град.

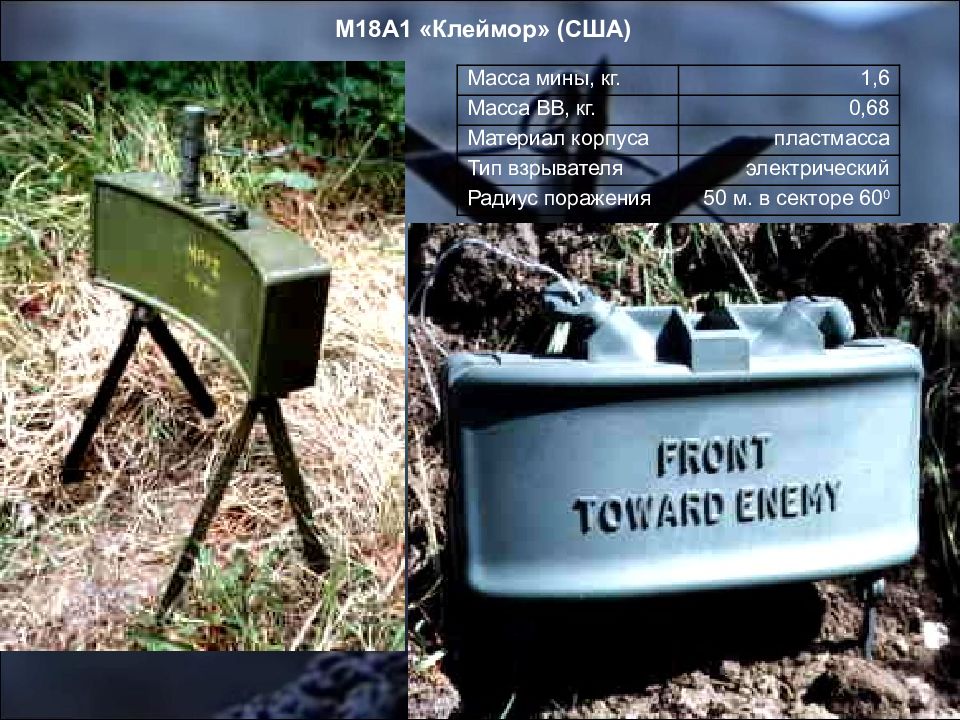

Масса мины, кг. 1,6 Масса ВВ, кг. 0,68 Материал корпуса пластмасса Тип взрывателя электрический Радиус поражения 50 м. в секторе 60 0 М18А1 «Клеймор» (США)

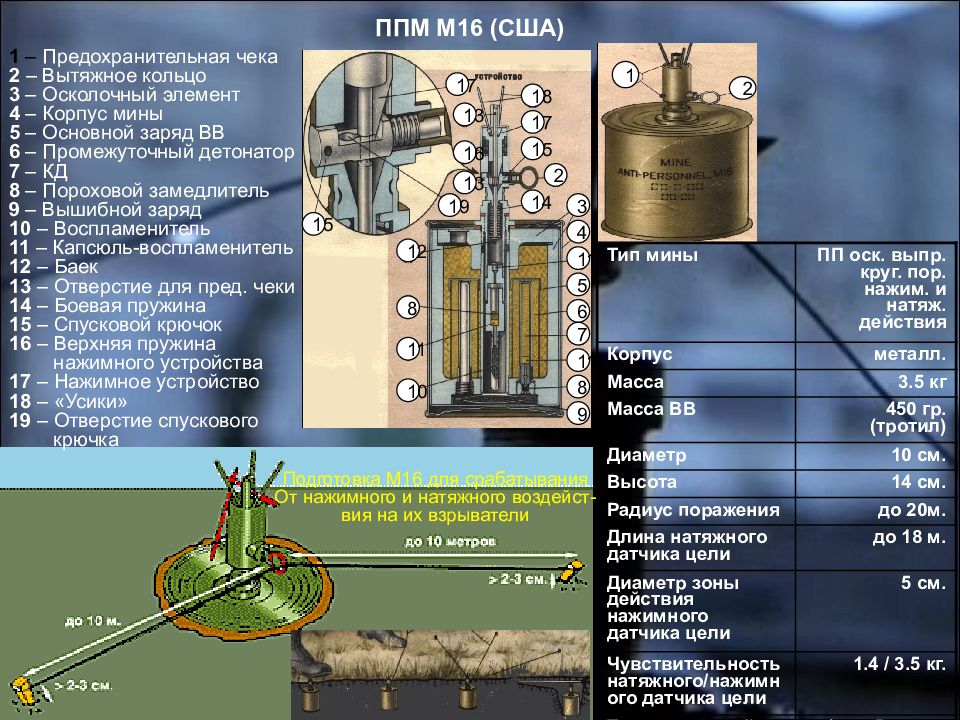

ППМ М16 (США) Тип мины ПП оск. выпр. круг. пор. нажим. и натяж. действия Корпус металл. Масса 3.5 кг Масса ВВ 450 гр. (тротил) Диаметр 10 см. Высота 14 см. Радиус поражения до 20м. Длина натяжного датчика цели до 18 м. Диаметр зоны действия нажимного датчика цели 5 см. Чувствительность натяжного/нажимного датчика цели 1.4 / 3.5 кг. Температурный диапазон применения 40 --+50 град. 2 2 1 3 4 5 6 11 7 8 9 8 11 11 10 12 13 14 15 15 16 17 13 17 18 19 1 – Предохранительная чека 2 – Вытяжное кольцо 3 – Осколочный элемент 4 – Корпус мины 5 – Основной заряд ВВ 6 – Промежуточный детонатор 7 – КД 8 – Пороховой замедлитель 9 – Вышибной заряд 10 – Воспламенитель 11 – Капсюль-воспламенитель 12 – Баек 13 – Отверстие для пред. чеки 14 – Боевая пружина 15 – Спусковой крючок 16 – Верхняя пружина нажимного устройства 17 – Нажимное устройство 18 – «Усики» 19 – Отверстие спускового крючка Подготовка М16 для срабатывания От нажимного и натяжного воздейст- вия на их взрыватели
Установка М14 в грунт и на его поверхность Установка предохранительной вилки в прорезь М14 ППМ М14 (США) 1 – Корпус мины 2 – Основной заряд ВВ 3 – Капсюль-детонатор 4 – Боек 5 – Нажимная крышка 6 – Предохранитель 7 – Прорезь для предохра- нительной вилки 8 – Ударник 9 – Пластинчатая пружина 1 2 3 4 5 6 7 9 8 Применение универсального ключа при обезвреживании мины Тип мины ППМ фугасная нажимного действия Корпус пластмасса. Масса 130 гр Масса взрывчатого вещества (тетрил) 30 гр Диаметр 5.6 см. Высота 4 см Диаметр датчика цели 3.8см Чувствительность 8 - 25 кг Температурный диапазон применения -40 --+50 град
Характеристики DM 11 Общий вес, г. 200 Вес заряда ВВ, г. 100 (тротил) Диаметр, мм. 80 Высота, мм. 35 Усилие срабатывания, кг. 10 Материал корпуса Пластмасса Пробка с КД Резиновая оболочка Пластинчатая пружина Ударник Заряд ВВ ППМ DM11 ( ФРГ)

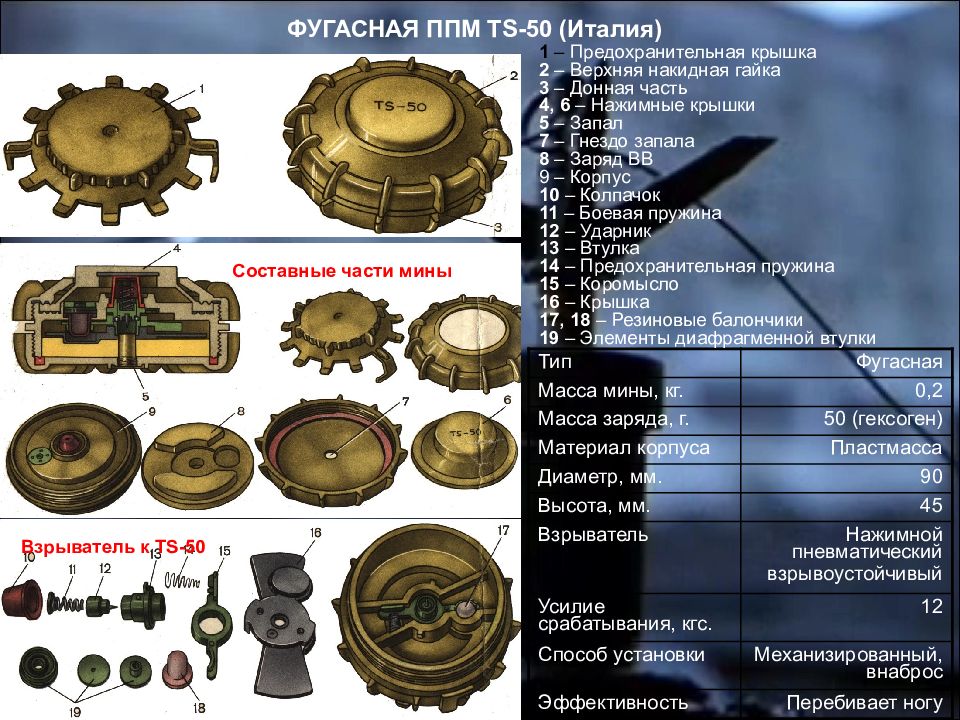

Тип Фугасная Масса мины, кг. 0,2 Масса заряда, г. 50 (гексоген) Материал корпуса Пластмасса Диаметр, мм. 90 Высота, мм. 45 Взрыватель Нажимной пневматический взрывоустойчивый Усилие срабатывания, кгс. 12 Способ установки Механизированный, внаброс Эффективность Перебивает ногу ФУГАСНАЯ ППМ TS-50 ( Италия) 1 – Предохранительная крышка 2 – Верхняя накидная гайка 3 – Донная часть 4, 6 – Нажимные крышки 5 – Запал 7 – Гнездо запала 8 – Заряд ВВ 9 – Корпус 10 – Колпачок 11 – Боевая пружина 12 – Ударник 13 – Втулка 14 – Предохранительная пружина 15 – Коромысло 16 – Крышка 17, 18 – Резиновые балончики 19 – Элементы диафрагменной втулки Взрыватель к TS-50 Составные части мины

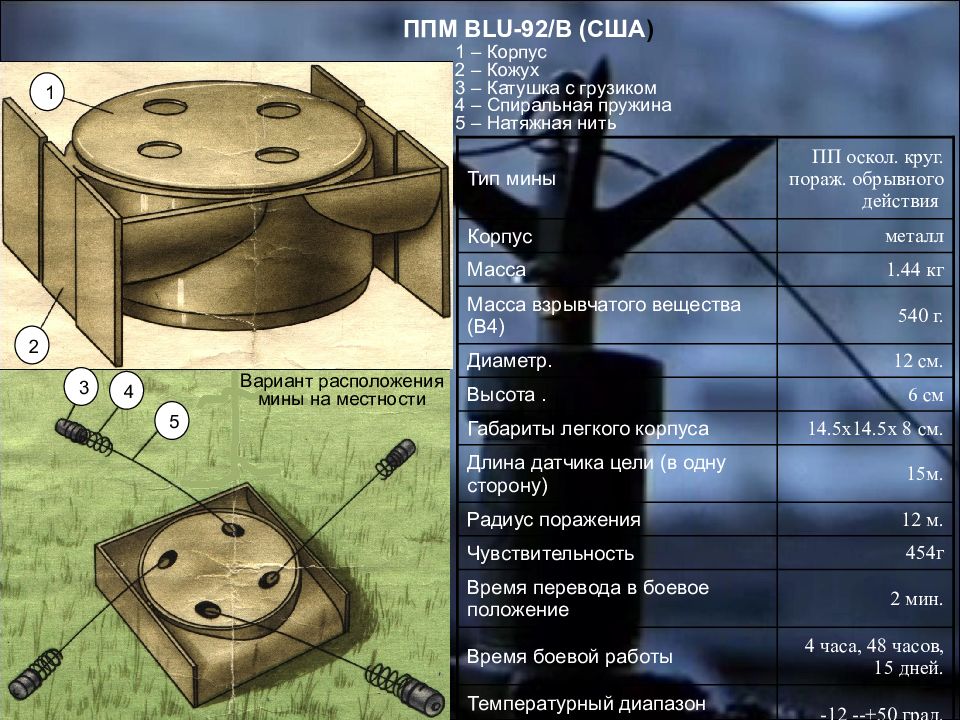

ППМ BLU-92/B (США ) 1 2 3 4 5 1 – Корпус 2 – Кожух 3 – Катушка с грузиком 4 – Спиральная пружина 5 – Натяжная нить Тип мины ПП оскол. круг. пораж. обрывного действия Корпус металл Масса 1.44 кг Масса взрывчатого вещества (B4) 540 г. Диаметр. 12 см. Высота. 6 см Габариты легкого корпуса 14.5х14.5х 8 см. Длина датчика цели (в одну сторону) 15м. Радиус поражения 12 м. Чувствительность 454г Время перевода в боевое положение 2 мин. Время боевой работы 4 часа, 48 часов, 15 дней. Температурный диапазон применения -12 --+50 град. Вариант расположения мины на местности
75 Учебный вопрос № 3. «СПОСОБЫ И ПОРЯДОК ПРЕОДОЛЕНИЯ НЕВЗРЫВНЫХ И МИННО-ВЗРЫВНЫХ ЗАГРАЖДЕНИЙ»
76

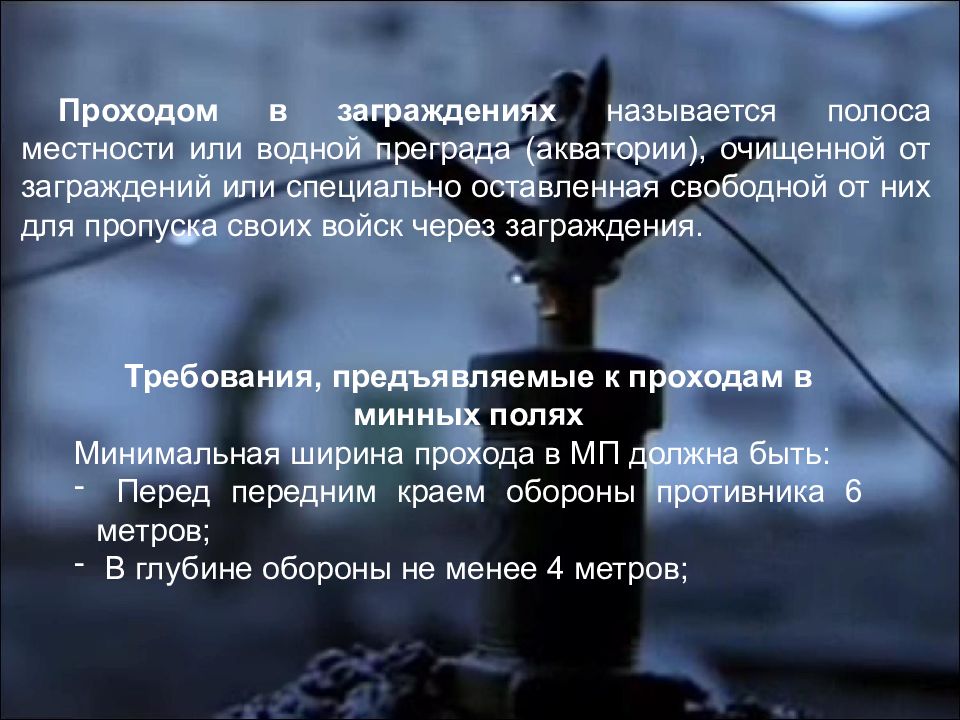

Проходом в заграждениях называется полоса местности или водной преграда (акватории), очищенной от заграждений или специально оставленная свободной от них для пропуска своих войск через заграждения. Требования, предъявляемые к проходам в минных полях Минимальная ширина прохода в МП должна быть: Перед передним краем обороны противника 6 метров; В глубине обороны не менее 4 метров;

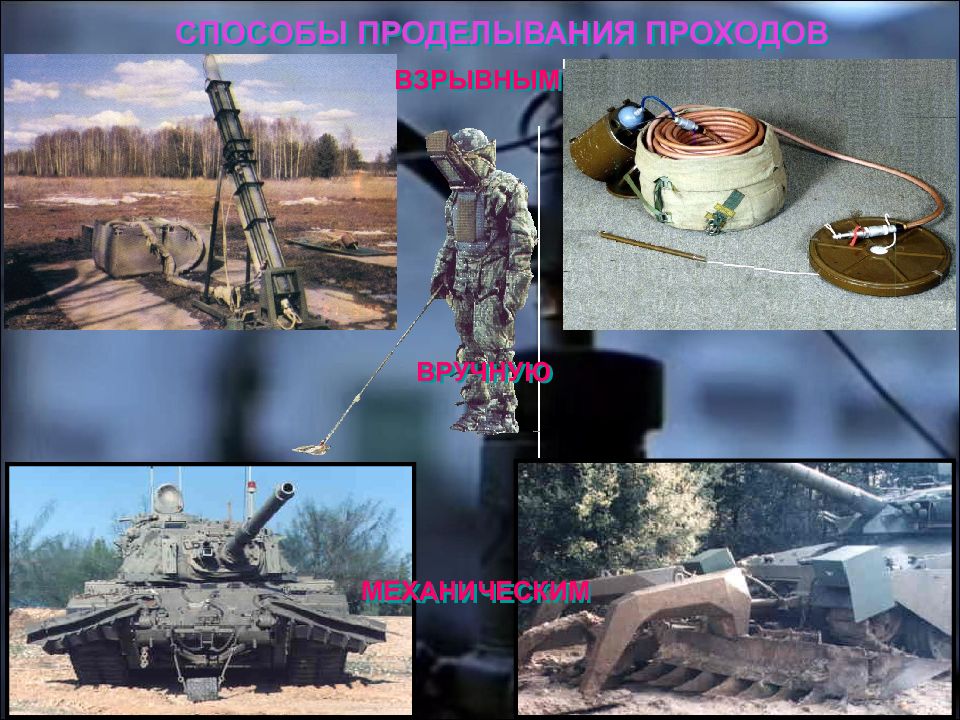

СПОСОБЫ ПРОДЕЛЫВАНИЯ ПРОХОДОВ ВЗРЫВНЫМ МЕХАНИЧЕСКИМ ВРУЧНУЮ
Взрывным способом проходы проделываются с помощью зарядов ВВ (зарядов разминирования) и установок разминирования. Взрывной способ проделывания проходов в минных полях основывается на использовании динамических параметров взрыва заряда взрывчатых веществ, в результате чего мины срабатывают, получают механические повреждения или удаляются за пределы прохода. Проделывание проходов взрывным способом

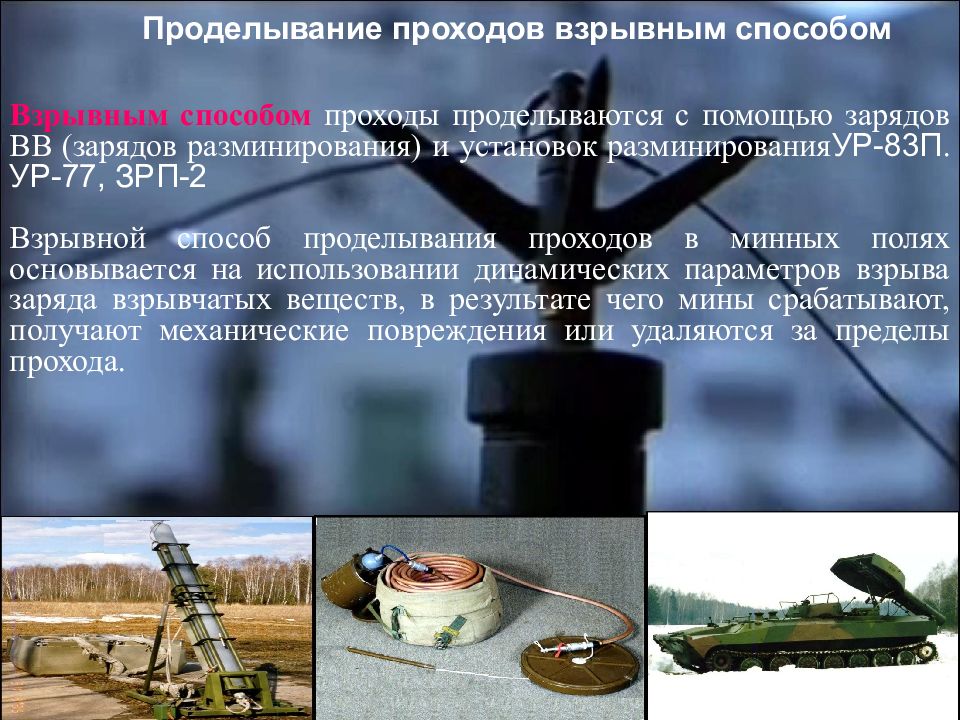

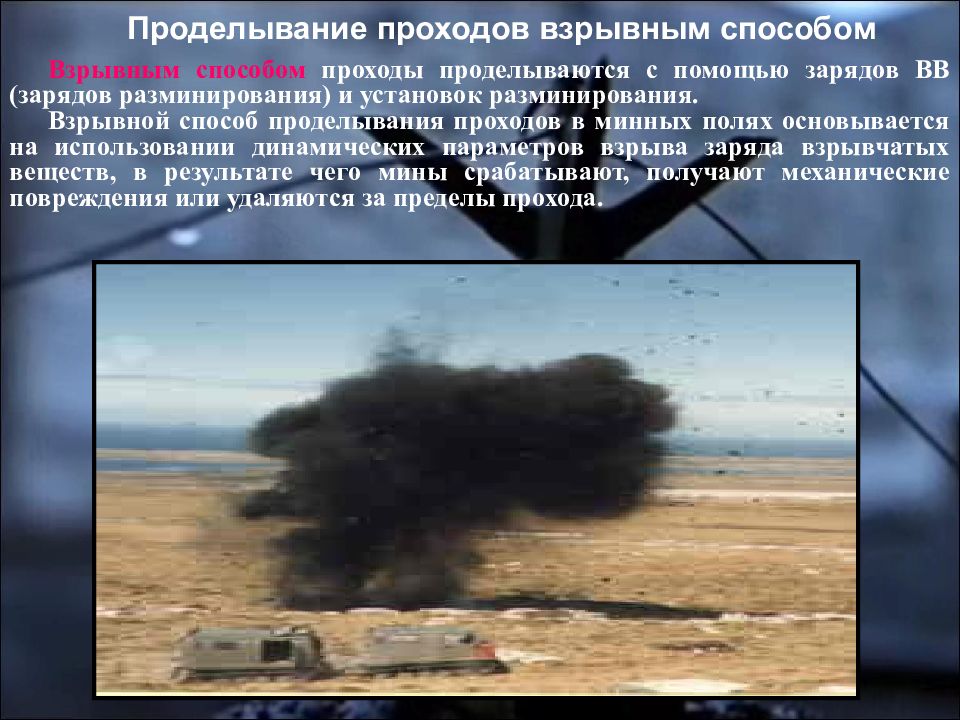

Проделывание проходов взрывным способом Взрывным способом проходы проделываются с помощью зарядов ВВ (зарядов разминирования) и установок разминирования УР-83П. УР-77, ЗРП-2 Взрывной способ проделывания проходов в минных полях основывается на использовании динамических параметров взрыва заряда взрывчатых веществ, в результате чего мины срабатывают, получают механические повреждения или удаляются за пределы прохода.

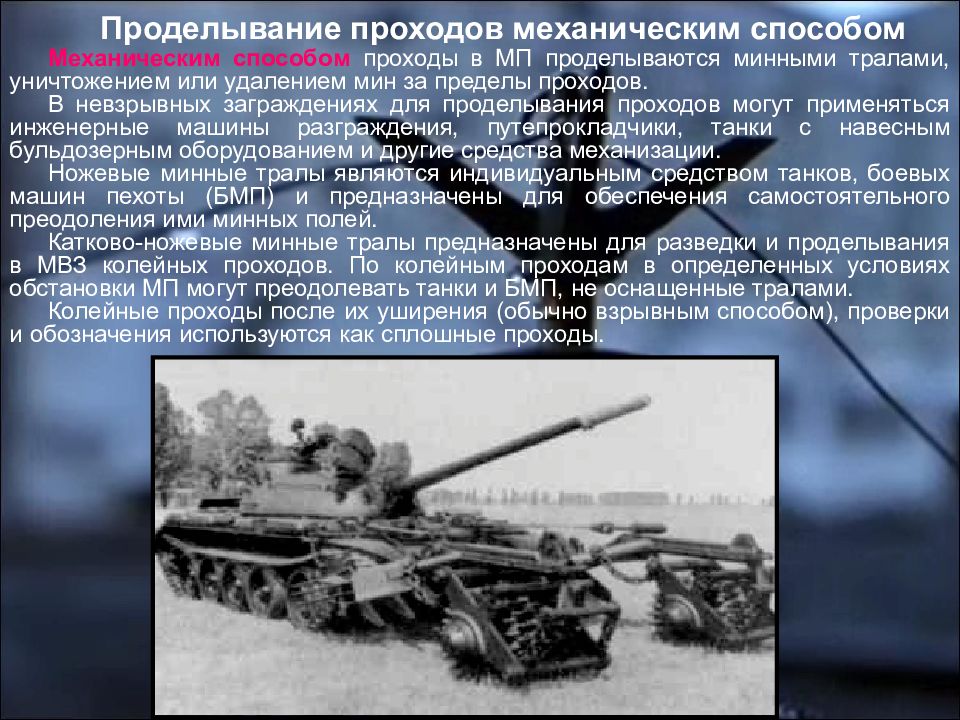

Проделывание проходов механическим способом Механическим способом проходы в МП проделываются минными тралами, уничтожением или удалением мин за пределы проходов. В невзрывных заграждениях для проделывания проходов могут применяться инженерные машины разграждения, путепрокладчики, танки с навесным бульдозерным оборудованием и другие средства механизации. Ножевые минные тралы являются индивидуальным средством танков, боевых машин пехоты (БМП) и предназначены для обеспечения самостоятельного преодоления ими минных полей. Катково-ножевые минные тралы предназначены для разведки и проделывания в МВЗ колейных проходов. По колейным проходам в определенных условиях обстановки МП могут преодолевать танки и БМП, не оснащенные тралами. Колейные проходы после их уширения (обычно взрывным способом), проверки и обозначения используются как сплошные проходы.

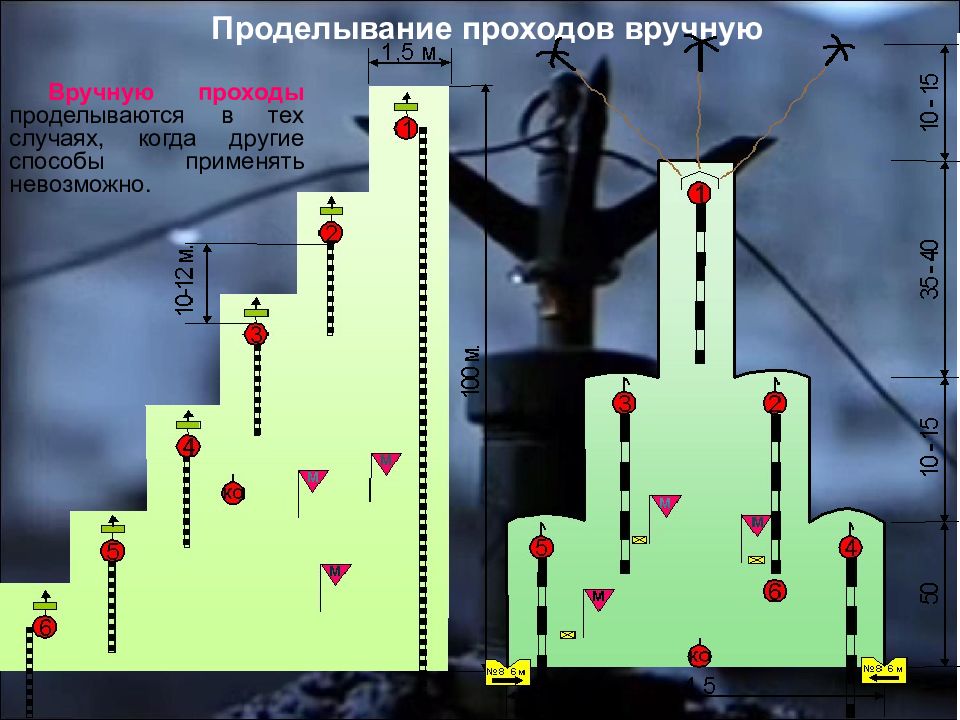

Проделывание проходов вручную Вручную проходы проделываются в тех случаях, когда другие способы применять невозможно.
Назначение, состав комплекта разминирования Комплект средств разведки и разминирования КР-И предназначен для обнаружения и снятия с места установки ПТ, ПП мин и мин-ловушек Сборные щупы – 6 шт. Кошки со шнуром или веревкой длиной 30 м. – 3 шт. Флажки – 60 шт Чехлы для флажков и щупов – 6 шт. Катушки с черно-белой лентой длиной 100 м. и чехлы к ним – 2 шт. Ножницы для резки колючей проволоки – 1 шт. Ящик укладочный

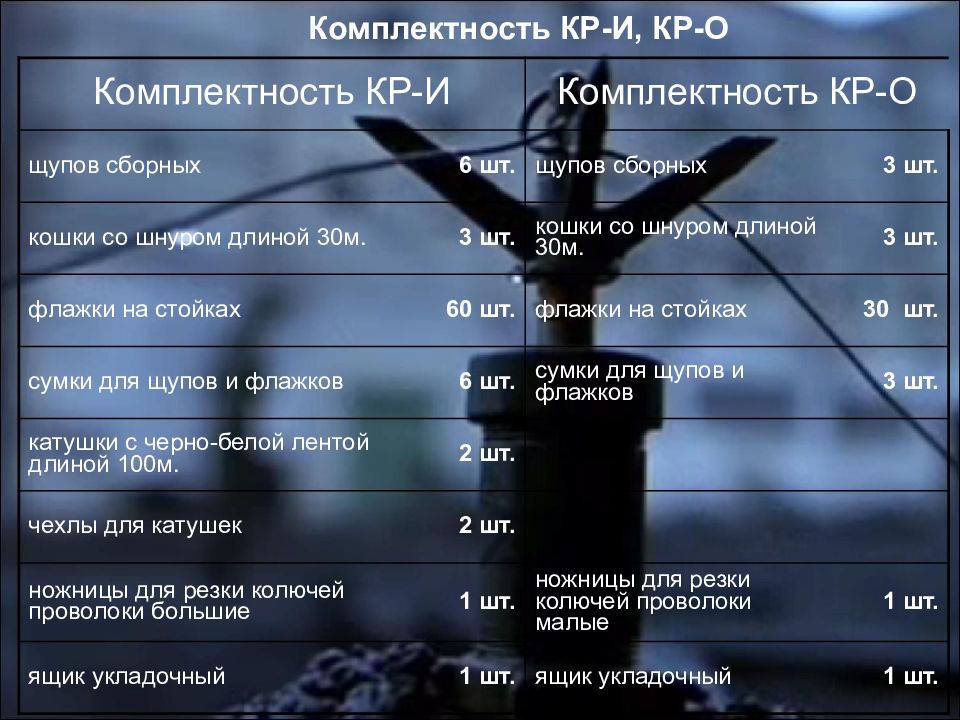

Комплектность КР-И Комплектность КР-О щупов сборных 6 шт. щупов сборных 3 шт. кошки со шнуром длиной 30м. 3 шт. кошки со шнуром длиной 30м. 3 шт. флажки на стойках 60 шт. флажки на стойках 3 0 шт. сумки для щупов и флажков 6 шт. сумки для щупов и флажков 3 шт. катушки с черно-белой лентой длиной 100м. 2 шт. чехлы для катушек 2 шт. ножницы для резки колючей проволоки большие 1 шт. ножницы для резки колючей проволоки малые 1 шт. ящик укладочный 1 шт. ящик укладочный 1 шт. Комплектность КР-И, КР-О

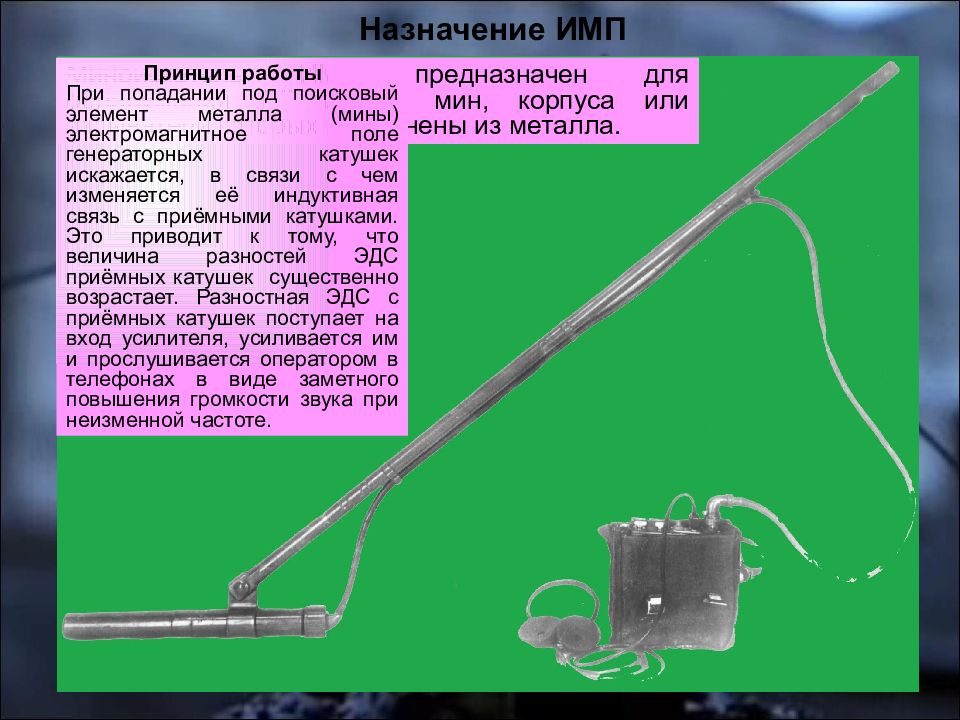

Миноискатель ИМП предназначен для обнаружения ПТ и ПП мин, корпуса или взрыватели которых выполнены из металла. Назначение ИМП Принцип работы При попадании под поисковый элемент металла (мины) электромагнитное поле генераторных катушек искажается, в связи с чем изменяется её индуктивная связь с приёмными катушками. Это приводит к тому, что величина разностей ЭДС приёмных катушек существенно возрастает. Разностная ЭДС с приёмных катушек поступает на вход усилителя, усиливается им и прослушивается оператором в телефонах в виде заметного повышения громкости звука при неизменной частоте.

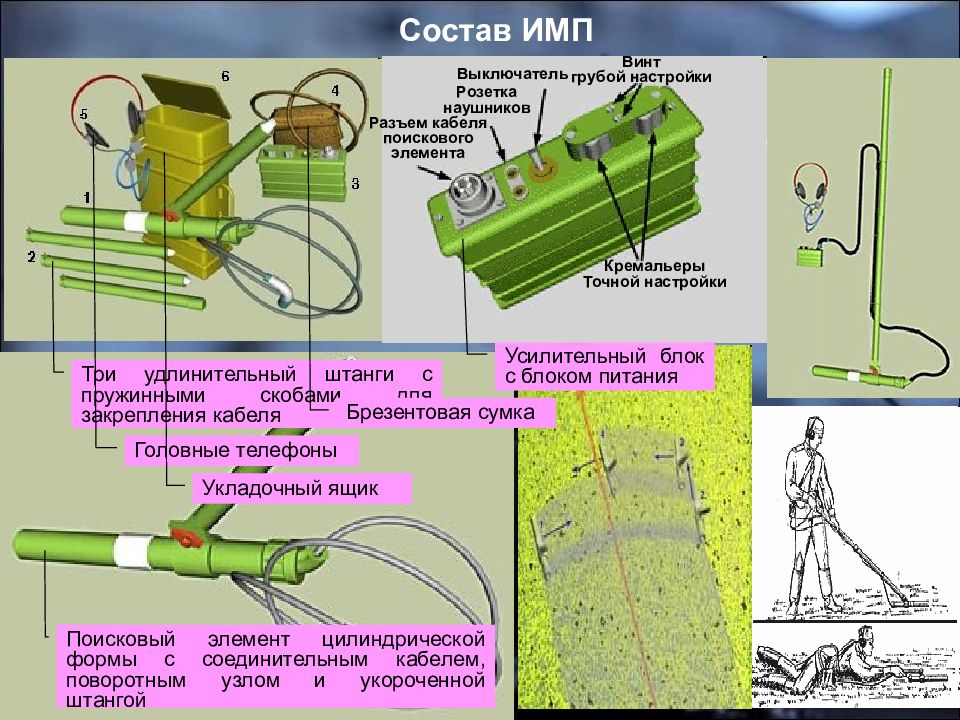

Винт грубой настройки Кремальеры Точной настройки Выключатель Розетка наушников Разъем кабеля поискового элемента Состав ИМП Три удлинительный штанги с пружинными скобами для закрепления кабеля Поисковый элемент цилиндрической формы с соединительным кабелем, поворотным узлом и укороченной штангой Усилительный блок с блоком питания Брезентовая сумка Головные телефоны Укладочный ящик

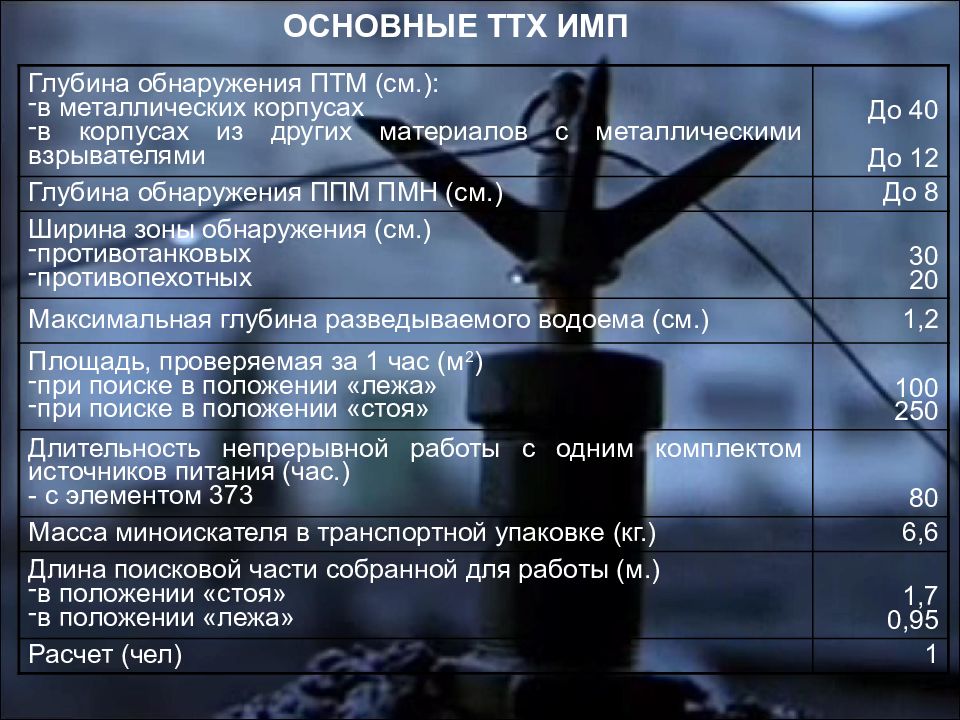

Глубина обнаружения ПТМ (см.): в металлических корпусах в корпусах из других материалов с металлическими взрывателями До 40 До 12 Глубина обнаружения ППМ ПМН (см.) До 8 Ширина зоны обнаружения (см.) противотанковых противопехотных 30 20 Максимальная глубина разведываемого водоема (см.) 1,2 Площадь, проверяемая за 1 час (м 2 ) при поиске в положении «лежа» при поиске в положении «стоя» 100 250 Длительность непрерывной работы с одним комплектом источников питания (час.) - с элементом 373 80 Масса миноискателя в транспортной упаковке (кг.) 6,6 Длина поисковой части собранной для работы (м.) в положении «стоя» в положении «лежа» 1,7 0,95 Расчет (чел) 1 ОСНОВНЫЕ ТТХ ИМП
88 88 Миноискатель ИМП поиск производить удерживая поисковый элемент параллельно земле на высоте 5-7см. от поверхности; поисковым элементом описывать дугу перед собой в секторе 120-130 градусов слева направо или справа налево, затем продвинуться вперед на длину поискового элемента и вновь описать дугу; при возникновении сигнала движениями поискового элемента влево - вправо-вперед - назад уточнить местоположение обнаруженного предмета и по силе сигнала, его продолжительности в момент движения, идентифицировать предмет; -периодически, при появлении в наушниках слабого устойчивого свиста выполнять подстройку миноискателя.

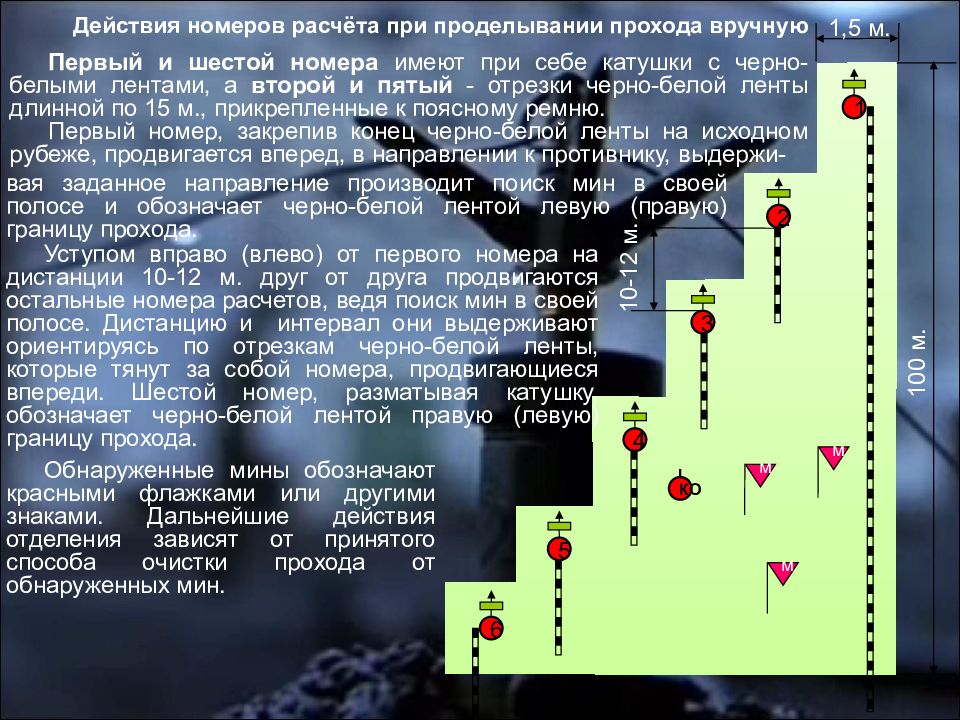

1 2 3 4 5 6 КО 1,5 м. 10-12 м. м м м 100 м. Действия номеров расчёта при проделывании прохода вручную Первый и шестой номера имеют при себе катушки с черно-белыми лентами, а второй и пятый - отрезки черно-белой ленты длинной по 15 м., прикрепленные к поясному ремню. Первый номер, закрепив конец черно-белой ленты на исходном рубеже, продвигается вперед, в направлении к противнику, выдержи- вая заданное направление производит поиск мин в своей полосе и обозначает черно-белой лентой левую (правую) границу прохода. Уступом вправо (влево) от первого номера на дистанции 10-12 м. друг от друга продвигаются остальные номера расчетов, ведя поиск мин в своей полосе. Дистанцию и интервал они выдерживают ориентируясь по отрезкам черно-белой ленты, которые тянут за собой номера, продвигающиеся впереди. Шестой номер, разматывая катушку, обозначает черно-белой лентой правую (левую) границу прохода. Обнаруженные мины обозначают красными флажками или другими знаками. Дальнейшие действия отделения зависят от принятого способа очистки прохода от обнаруженных мин.

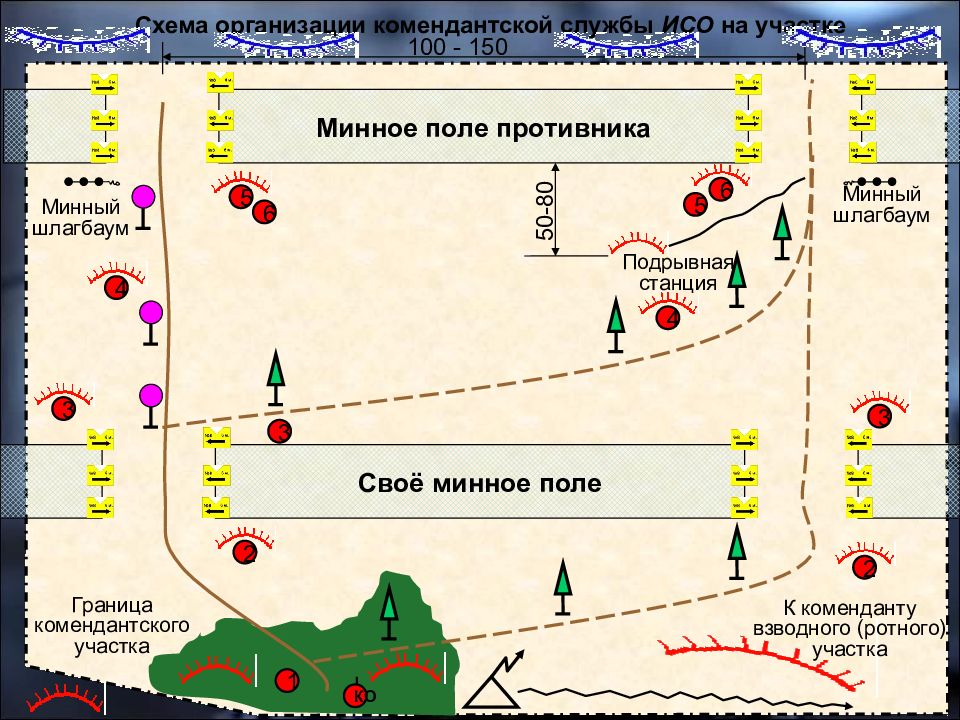

Своё минное поле Минное поле противника 5 6 3 4 2 2 3 4 5 6 3 100 - 150 50-80 Минный шлагбаум Минный шлагбаум К коменданту взводного (ротного) участка Подрывная станция Схема организации комендантской службы ИСО на участке 1 КО Граница комендантского участка
1. Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010 2. Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007 3. Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011 4. Мины и МВЗ армий иностранных государств, Минск, 2010 г. 5. Вооружение армии Республики Беларусь: Мины, Минск 2010 г. 6. Наставление по военно-инженерному делу для СА, Москва 1984 г.

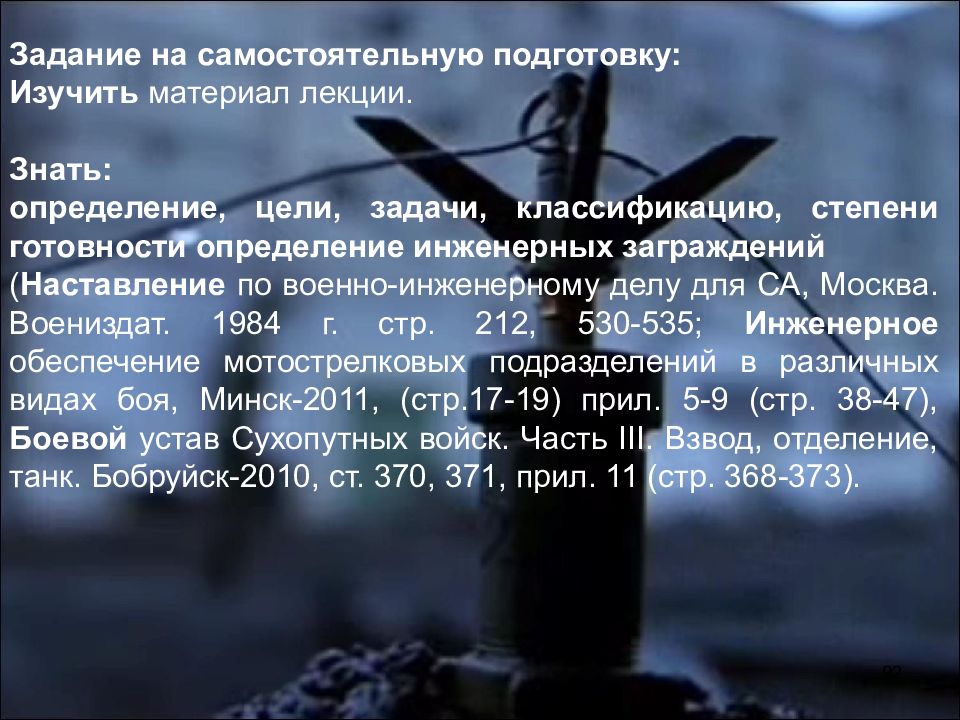

92 Задание на самостоятельную подготовку: Изучить материал лекции. Знать: определение, цели, задачи, классификацию, степени готовности определение инженерных заграждений ( Наставление по военно-инженерному делу для СА, Москва. Воениздат. 1984 г. стр. 212, 530-535; Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011, (стр.17-19) прил. 5-9 (стр. 38-47), Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010, ст. 370, 371, прил. 11 (стр. 368-373).

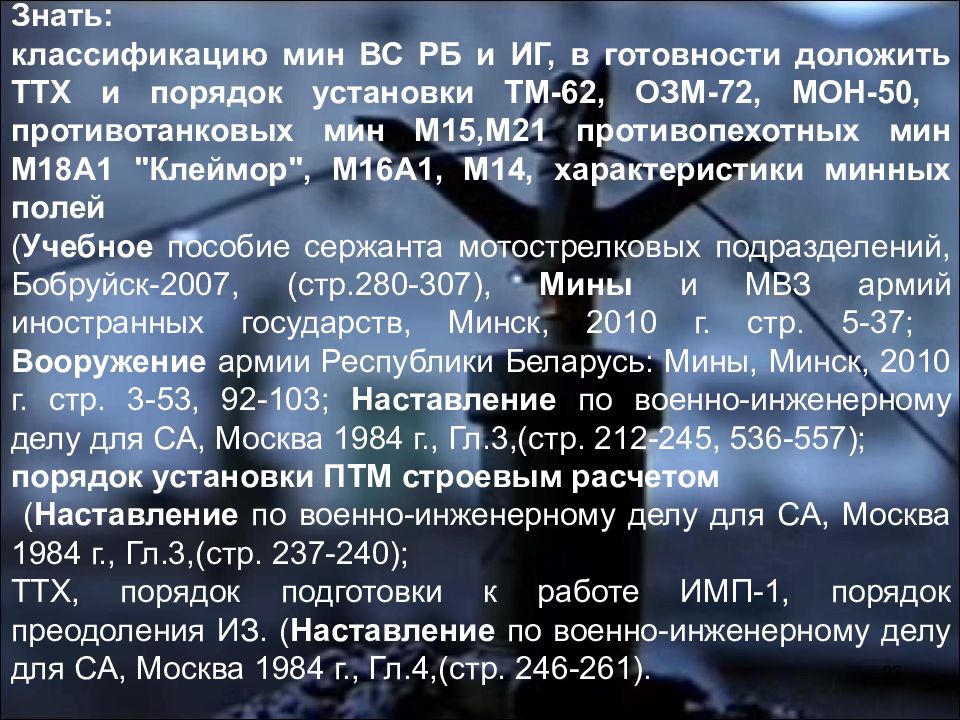

93 Знать: классификацию мин ВС РБ и ИГ, в готовности доложить ТТХ и порядок установки ТМ-62, ОЗМ-72, МОН-50, противотанковых мин М15,М21 противопехотных мин М18A1 "Клеймор", М16A1, М14, характеристики минных полей ( Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007, (стр.280-307), Мины и МВЗ армий иностранных государств, Минск, 2010 г. стр. 5-37; Вооружение армии Республики Беларусь: Мины, Минск, 2010 г. стр. 3-53, 92-103; Наставление по военно-инженерному делу для СА, Москва 1984 г., Гл.3,(стр. 212-245, 536-557); порядок установки ПТМ строевым расчетом ( Наставление по военно-инженерному делу для СА, Москва 1984 г., Гл.3,(стр. 237-240); ТТХ, порядок подготовки к работе ИМП-1, порядок преодоления ИЗ. ( Наставление по военно-инженерному делу для СА, Москва 1984 г., Гл.4,(стр. 246-261).
