1 Ил-76МД-90 A Военно-транспортный самолет 25.03.2013

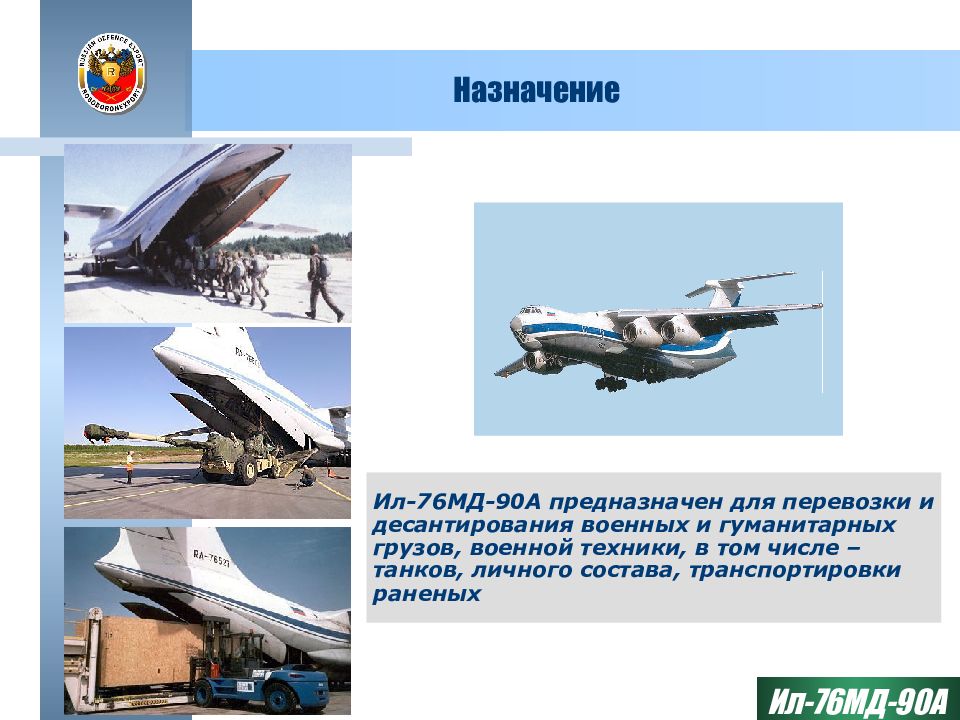

Ил-76МД-90А предназначен для перевозки и десантирования военных и гуманитарных грузов, военной техники, в том числе – танков, личного состава, транспортировки раненых
3 Распределение транспортных задач Транспортные задачи Грузы на поддонах и в контейнерах Грузы россыпью Военная техника Личный состав Аварийно-спасательные группы Десантирование грузов Десантирование парашютистов Эвакуация раненых Доставка запчастей (авиадвигатели и пр.) Типоразмер перевозимых грузов Крупногабаритные грузы Остальные грузы Ил-76МД-90А способен перевозить грузы всех типоразмеров 25% 75% 15% 10% 4% 5% 14% 2% 15% 25% 10%
4 Решаемые задачи Эвакуация раненых и больных Тушение и локализация пожаров Доставка частям и подразделениям боеприпасов, продовольствия, запчастей, топлива Перевозка грузов, в том числе крупногабаритных и военной техники Перевозка личного состава Десантирование, в том числе парашютным способом личного состава, техники и грузов Оказание медицинской помощи раненым и больным в чрезвычайных ситуациях Ил-76МД-90А способен выполнить весь перечень задач, возлагаемых на военно-транспортные самолеты

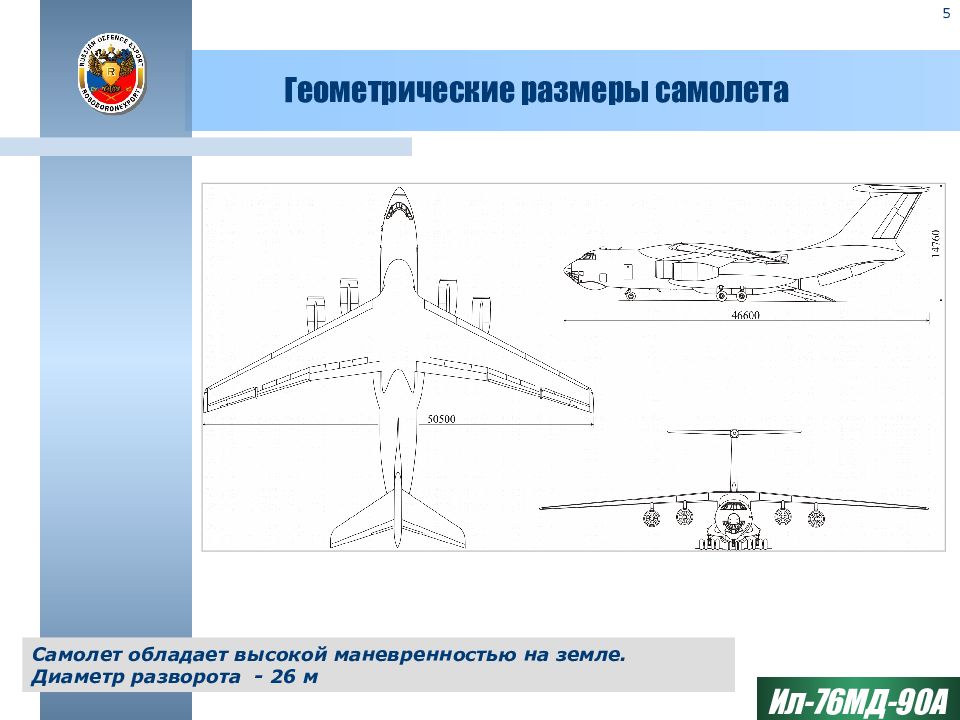

5 Геометрические размеры самолета Самолет обладает высокой маневренностью на земле. Диаметр разворота - 26 м

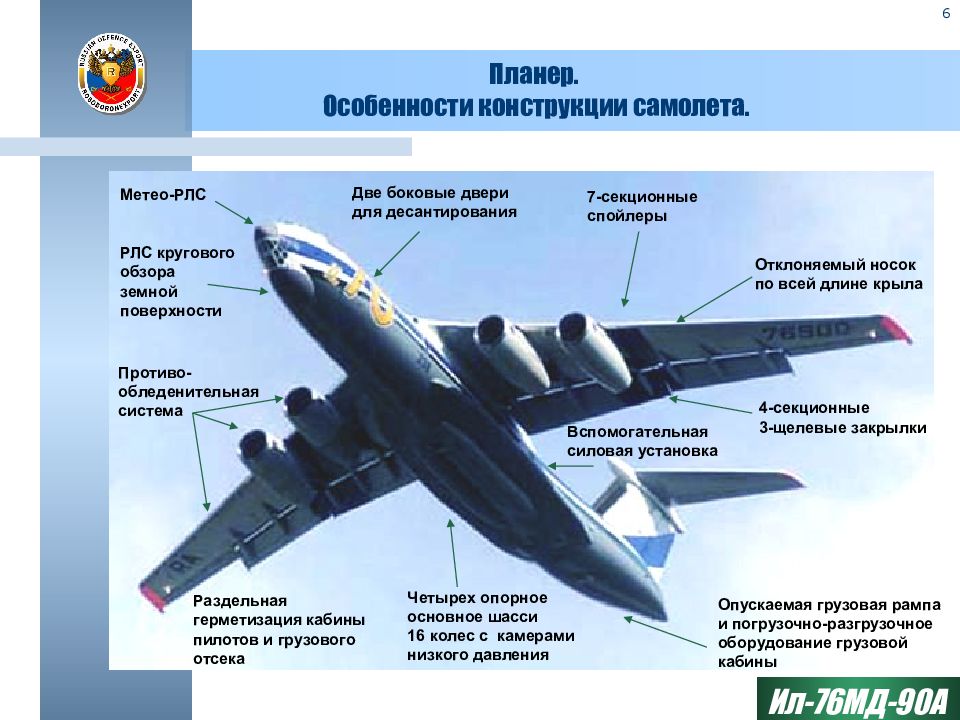

6 Планер. Особенности конструкции самолета. РЛС кругового обзора земной поверхности Две боковые двери для десантирования Отклоняемый носок по всей длине крыла 7-секционные спойлеры Четырех опорное основное шасси 16 колес с камерами низкого давления Опускаемая грузовая рампа и погрузочно-разгрузочное оборудование грузовой кабины Вспомогательная силовая установка 4-секционные 3-щелевые закрылки Противо-обледенительная система Раздельная герметизация кабины пилотов и грузового отсека Метео-РЛС

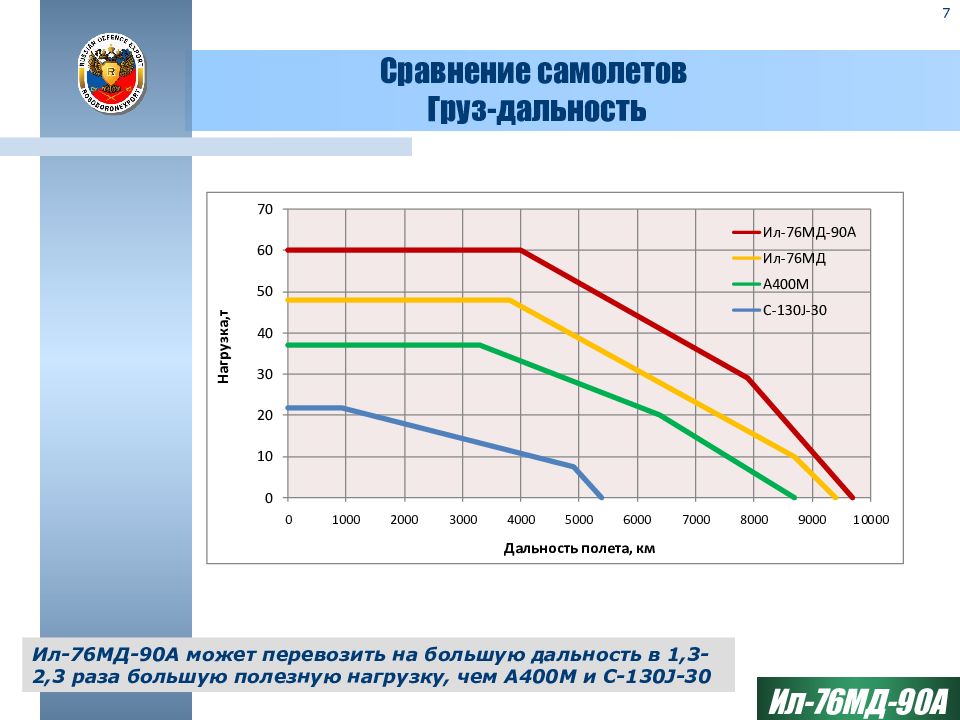

7 Сравнение самолетов Груз-дальность Ил-76МД-90А может перевозить на большую дальность в 1,3-2,3 раза большую полезную нагрузку, чем А400М и C-130J-30

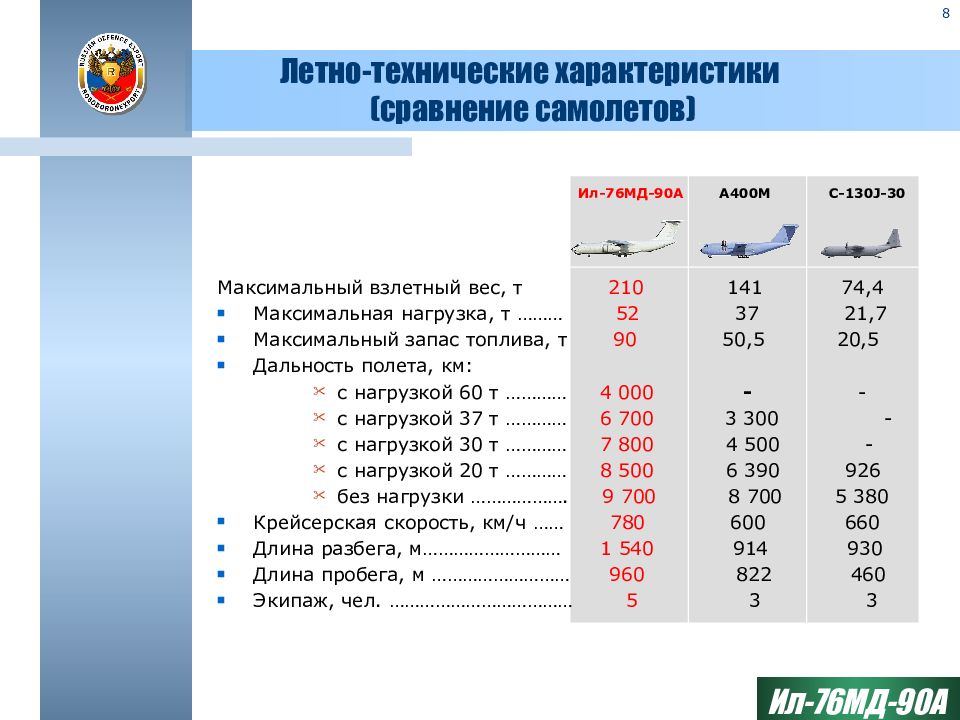

8 Летно-технические характеристики (сравнение самолетов) Максимальный взлетный вес, т 210 141 74,4 Максимальная нагрузка, т ……… 52 37 21,7 Максимальный запас топлива, т 90 50,5 20,5 Дальность полета, км: с нагрузкой 60 т ………… 4 000 - - с нагрузкой 37 т ………… 6 700 3 300 - с нагрузкой 30 т ………… 7 800 4 500 - с нагрузкой 20 т ………… 8 5 00 6 390 926 без нагрузки ………………. 9 700 8 700 5 380 Крейсерская скорость, км/ч …… 780 600 660 Длина разбега, м……………………… 1 540 914 930 Длина пробега, м ……………………… 960 822 460 Экипаж, чел. ……………………………… 5 3 3 Ил-76МД-90А A400M C-130J-30

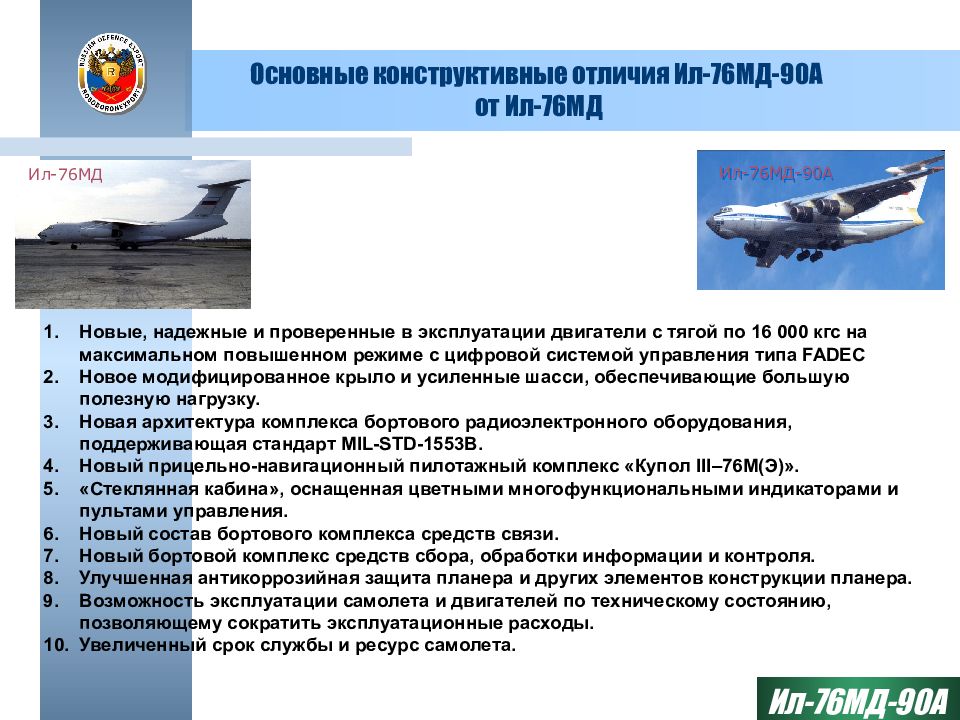

Ил-76МД Ил-76МД-90А Новые, надежные и проверенные в эксплуатации двигатели с тягой по 16 000 кгс на максимальном повышенном режиме с цифровой системой управления типа FADEC Новое модифицированное крыло и усиленные шасси, обеспечивающие большую полезную нагрузку. Новая архитектура комплекса бортового радиоэлектронного оборудования, поддерживающая стандарт MIL-STD-1553B. Новый прицельно-навигационный пилотажный комплекс «Купол III– 76М(Э)». «Стеклянная кабина», оснащенная цветными многофункциональными индикаторами и пультами управления. Новый состав бортового комплекса средств связи. Новый бортовой комплекс средств сбора, обработки информации и контроля. Улучшенная антикоррозийная защита планера и других элементов конструкции планера. Возможность эксплуатации самолета и двигателей по техническому состоянию, позволяющему сократить эксплуатационные расходы. Увеличенный срок службы и ресурс самолета.
Выбросы Ил-76МД Ил-76МД-90 Снижение выбросов Всего, т 799 171 -78,6% HC, т 117 3 -97,4% CO, т 550 51 -90,7% NOx, т 132 117 -11,4% ПС-90А-76 Выбросы вредных веществ 1 самолетом в районе аэродрома (по методике ICAO за 6 000 полетов) Военно-транспортные самолеты Ил-76МД-90А с двигателями ПС-90А-76 соответствуют всем существующим и перспективным международным экологическим стандартам Эмиссионные характеристики двигателей ( по данным ICAO Engine Exhaust Emissions Data Bank ) Ил-76МД Д-30КП2 Ил-76МД-90А Ил-76МД Ил-76МД-90А

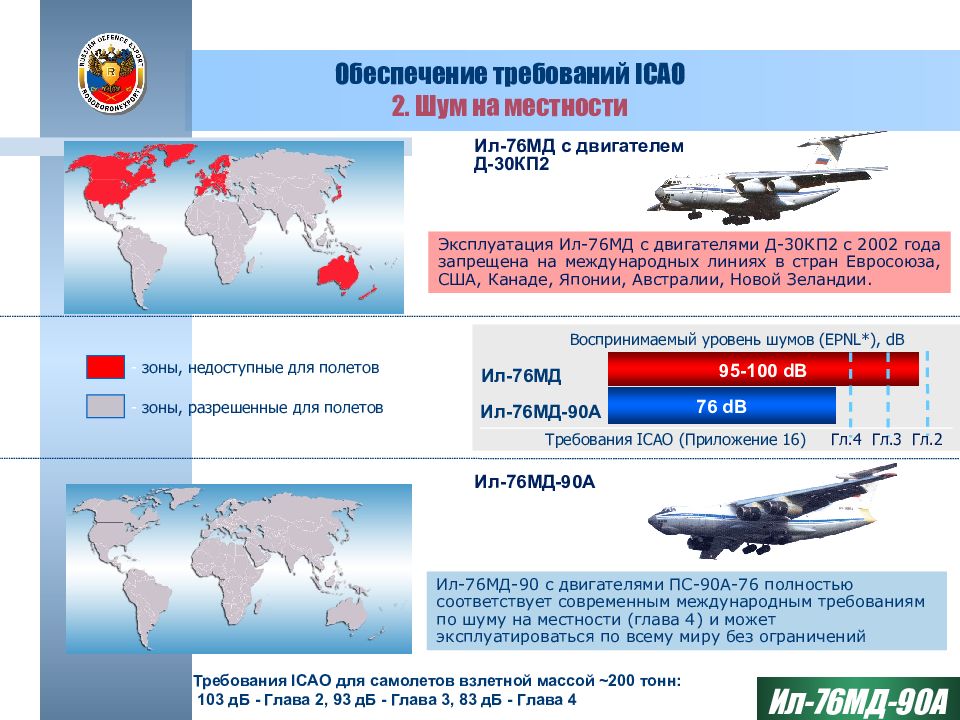

Ил-76МД-90 с двигателями ПС-90А-76 полностью соответствует современным международным требованиям по шуму на местности ( глава 4) и может эксплуатироваться по всему миру без ограничений - зоны, разрешенные для полетов - зоны, недоступные для полетов Эксплуатация Ил-76МД с двигателями Д-30КП2 с 2002 года запрещена на международных линиях в стран Евросоюза, США, Канаде, Японии, Австралии, Новой Зеландии. Ил-76МД с двигателем Д-30КП2 Ил-76МД-90А Воспринимаемый уровень шумов (EPNL*), dB 95-100 dB 76 dB Ил-76МД Ил-76МД-90А Требования ICAO для самолетов взлетной массой ~200 тонн: 103 дБ - Глава 2, 93 дБ - Глава 3, 83 дБ - Глава 4 Требования ICAO (Приложение 16) Гл.4 Гл.3 Гл.2
12 Двигатели ПС-90А-76 Режим Взлетный (H=0 м, M=0, МСА ) Крейсерский (H=11 000 м, M=0. 8) Тяга, кгс 16 000 3 370 Удельный расход топлива, кг / кгс ч 0, 373 0, 594 Расход воздуха, кг / с 450 497,3 Степень двухконтурности 4, 61 4, 41 Технические характеристики Самолет оснащен 4 двухконтурными реактивными двигателями ПС-90А-76 с большой степенью двухконтурности Двигатели ПС-90А-76 обеспечивают самолету Ил-76МД-90А более высокую, чем у А400М и C-130J-30 оборачиваемость самолета и оперативность доставки грузов за счет большей скорости полета на крейсерских режимах Параметры

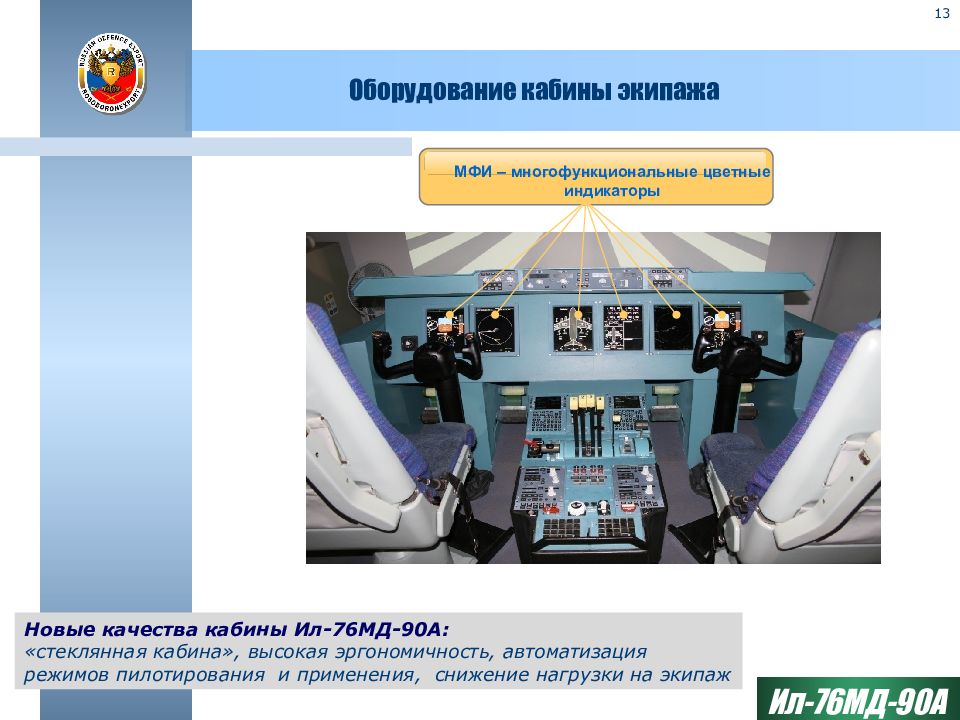

13 Оборудование кабины экипажа Новые качества кабины Ил-76МД-90А: «стеклянная кабина», высокая эргономичность, автоматизация режимов пилотирования и применения, снижение нагрузки на экипаж МФИ – многофункциональные цветные индикаторы

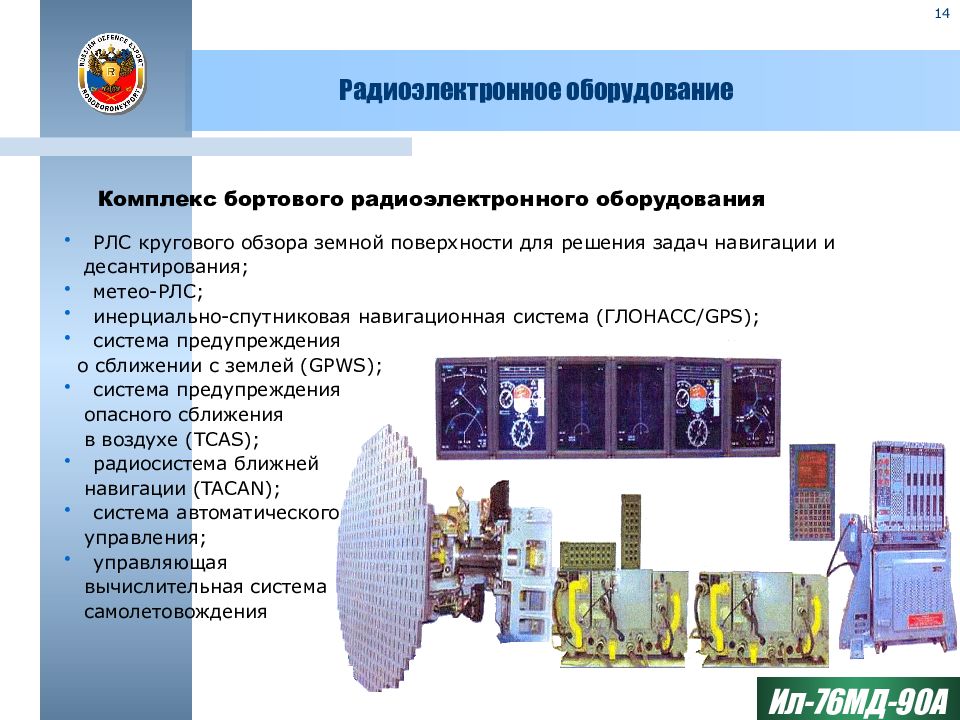

14 Радиоэлектронное оборудование Комплекс бортового радиоэлектронного оборудования РЛС кругового обзора земной поверхности для решения задач навигации и десантирования; метео-РЛС; инерциально-спутниковая навигационная система (ГЛОНАСС/ GPS) ; система предупреждения о сближении с землей (GPWS); система предупреждения опасного сближения в воздухе (TCAS); радиосистема ближней навигации (TACAN) ; система автоматического управления; управляющая вычислительная система самолетовождения
15 Календарный срок службы и назначенный ресурс Календарный срок службы 30 лет Количество посадок 10 000 Налет 30 000 ч

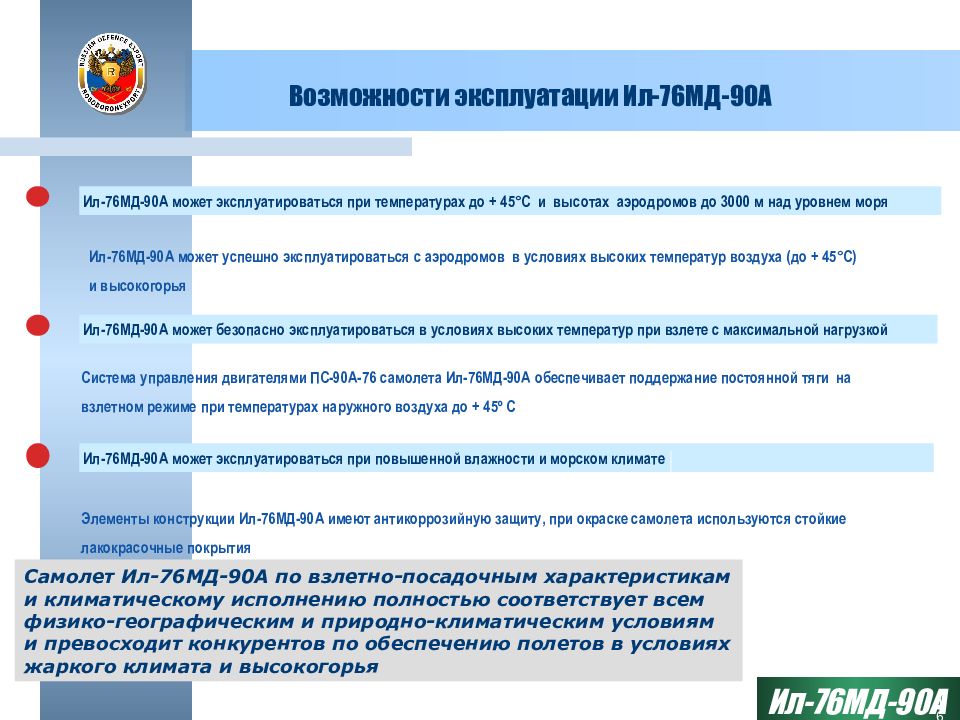

Ил-76МД-90А может эксплуатироваться при температурах до + 45°С и высотах аэродромов до 3000 м над уровнем моря Ил-76МД-90А может эксплуатироваться при повышенной влажности и морском климате Самолет Ил-76МД-90А по взлетно-посадочным характеристикам и климатическому исполнению полностью соответствует всем физико-географическим и природно-климатическим условиям и превосходит конкурентов по обеспечению полетов в условиях жаркого климата и высокогорья Ил-76МД-90А может успешно эксплуатироваться с аэродромов в условиях высоких температур воздуха (до + 45°С) и высокогорья Элементы конструкции Ил-76МД-90А имеют антикоррозийную защиту, при окраске самолета используются стойкие лакокрасочные покрытия Система управления двигателями ПС-90А-76 самолета Ил-76МД-90А обеспечивает поддержание постоянной тяги на взлетном режиме при температурах наружного воздуха до + 45º С Ил-76МД -90 А может безопасно эксплуатироваться в условиях высоких температур при взлете с максимальной нагрузкой 16

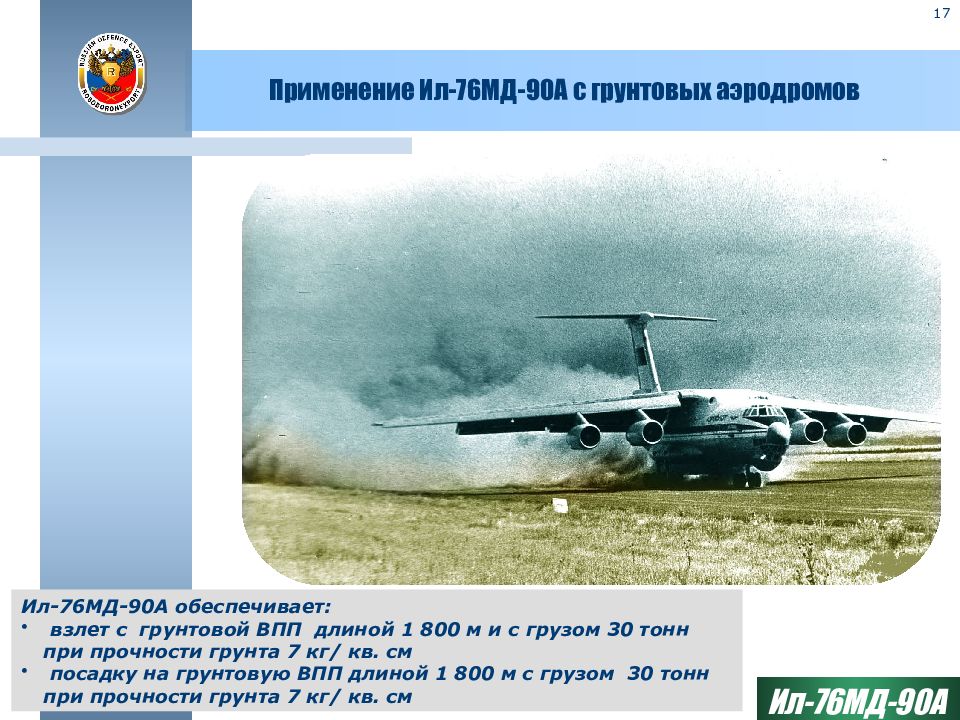

17 Применение Ил-76МД-90А с грунтовых аэродромов Ил-76МД-90А обеспечивает: взлет с грунтовой ВПП длиной 1 800 м и с грузом 3 0 тонн при прочности грунта 7 кг / кв. см посадку на грунтовую ВПП длиной 1 800 м с грузом 3 0 тонн при прочности грунта 7 кг / кв. см

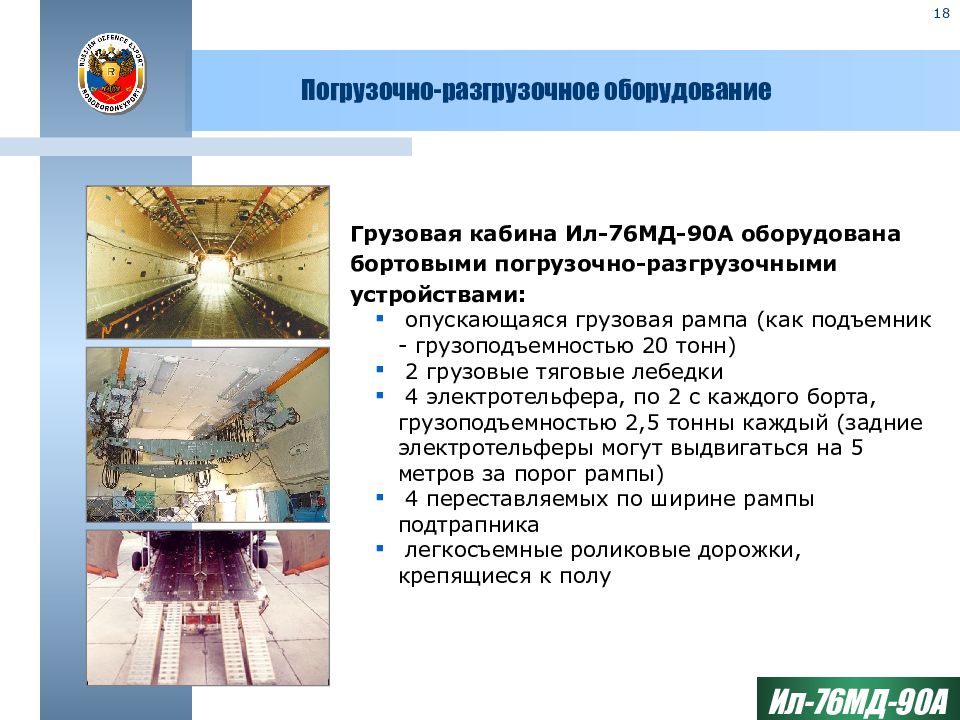

18 Погрузочно-разгрузочное оборудование Грузовая кабина Ил-76МД-90А оборудована бортовыми погрузочно-разгрузочными устройствами: опускающаяся грузовая рампа (как подъемник - грузоподъемностью 20 тонн) 2 грузовые тяговые лебедки 4 электротельфера, по 2 с каждого борта, грузоподъемностью 2,5 тонны каждый (задние электротельферы могут выдвигаться на 5 метров за порог рампы) 4 переставляемых по ширине рампы подтрапника легкосъемные роликовые дорожки, крепящиеся к полу
19 Варианты использования самолета Грузовая кабина Ил-76МД-90А может быть переоборудована за 1,5-2 часа для перевозки до 225 военнослужащих, пожаротушения, эвакуации раненых и больных, оказания медицинской помощи Транспортно-десантный Противопожарный Медицинский
20 личный состав танки САУ автотехника легкая техника БТР гаубицы ЗРК стандартные контейнеры строительная техника Номенклатура перевозимых грузов боеприпасы, грузы
21 Транспортные возможности. Перевозка личного состава 145 военнослужащих (однопалубный вариант) Нагрузка = 13,05 тонн 225 военнослужащих (двухпалубный вариант) Нагрузка = 20,25 тонн 126 десантников со снаряжением Нагрузка = 15,75 тонны Десантники Солдаты (2 палубы) Солдаты Ил-76МД-90А обеспечивает переброску на удаленные ТВД до 2-х рот военнослужащих. По этому показателю он превосходит А400М в 1,9 раза
22 Транспортные возможности. Перевозка БТР 5 VBL (18 000 кг ) Дальность ~8 800 км 3 БТР VAB (39 000 кг ) Дальность ~6 800 км VAB VBL Ил -76M Д -90 А может перевозить до трех 13 тонных БТР (VAB, LAV-25 и т.д. ) или до пяти единиц легкой техники ( например, VBL)
23 Транспортные возможности. Перевозка боевой техники БМП САУ Грузовик 2 Гаубицы Нагрузка = 50 тонн 2 грузовика Нагрузка = 15, 6 тонны 3 БМП Нагрузка = 39 тонн 5 - 6 Ил-76МД-90А обеспечивают переброску в удаленные регионы мотострелковой роты с техникой (10 БТР), личным составом (100 чел) и снаряжением, превосходя А400М в 1,8 раза
24 Транспортные возможности. Перевозка вертолетов 3 Белл 412 (8 400 кг ) Дальность ~ 9 500 км Ил -76M Д -90 А может перевозить два частично разобранных 8-13 тонных вертолета ( Пума, M и -8/M и -17 и др. ) или три единицы легких вертолетов ( например, Белл 412) 2 M и -8/M и -17 (13400 кг ) Дальность ~ 9 000 км M и -171 Ш Белл 412 2 SA330 (~7 800 кг ) Дальность ~ 9 700 км SA330 Пума
25 Транспортные возможности. Перевозка грузов 3 контейнера 2G1C (УАК-10) Контейнер 2F1C Контейнер 2G1C 6 контейнеров 2F1C (УАК-5) 1 междугородный автобус Ил-76МД-90А обеспечивает перевозку 3 стандартных (IATA) контейнеров 2G1C, А400М – только 2 Междугородный автобус
26 Противопожарный вариант Переоборудование за 1,5 часа Объем сбрасываемой огнегасящей жидкости 42 000 литров, что обеспечивает накрытие ~ 60 000 кв.м пожара за 10 секунд

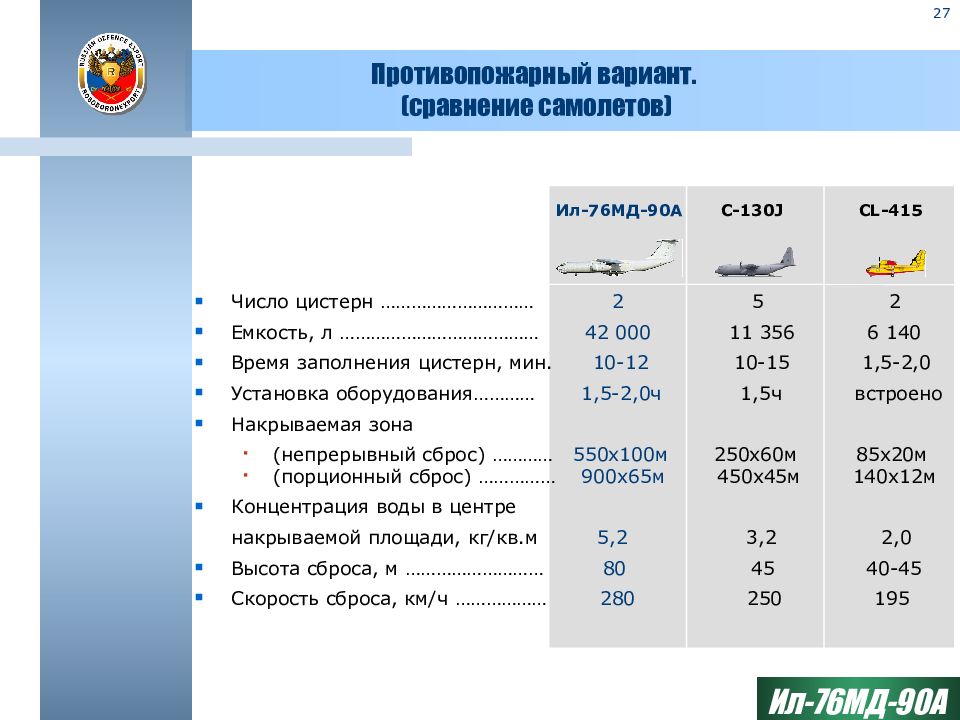

27 Противопожарный вариант. (сравнение самолетов) Число цистерн ………………………… 2 5 2 Емкость, л ………………………………… 42 000 11 356 6 140 Время заполнения цистерн, мин. 10-12 10-15 1,5-2,0 Установка оборудования………… 1,5-2,0ч 1,5ч встроено Накрываемая зона (непрерывный сброс) ………… 550х100м 250х60м 85х20м (порционный сброс) …………… 900х65м 450х45м 140х12м Концентрация воды в центре накрываемой площади, кг/кв.м 5,2 3,2 2,0 Высота сброса, м ……………………… 80 45 40-45 Скорость сброса, км/ч ……………… 280 250 195 Ил-76МД-90А С-130 J CL- 4 15

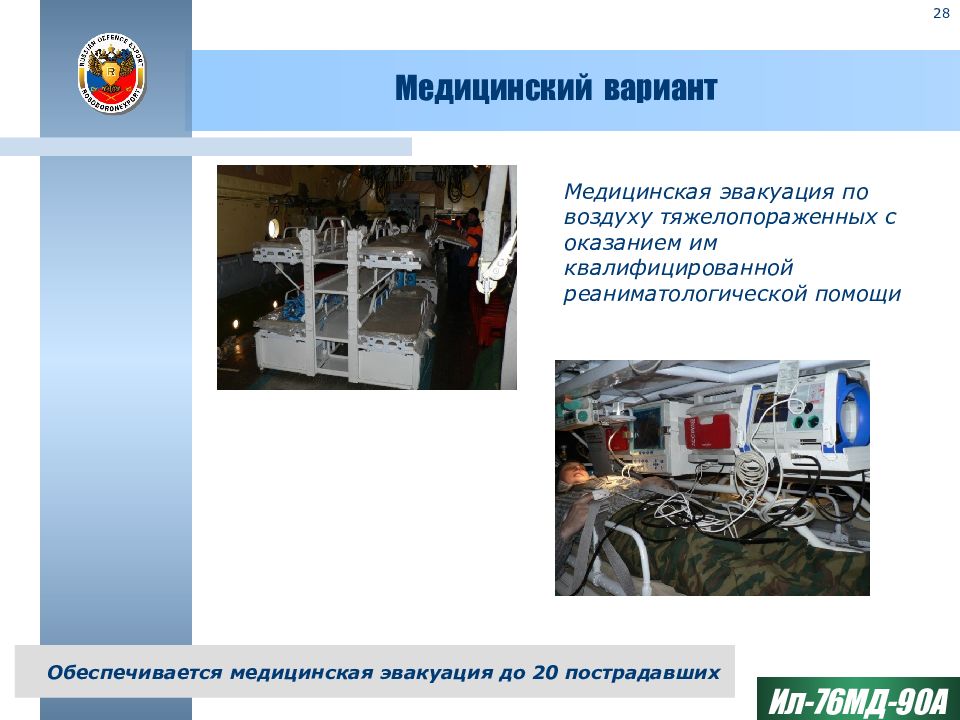

28 Обеспечивается медицинская эвакуация до 20 пострадавших Медицинский вариант Медицинская эвакуация по воздуху тяжелопораженных с оказанием им квалифицированной реаниматологической помощи

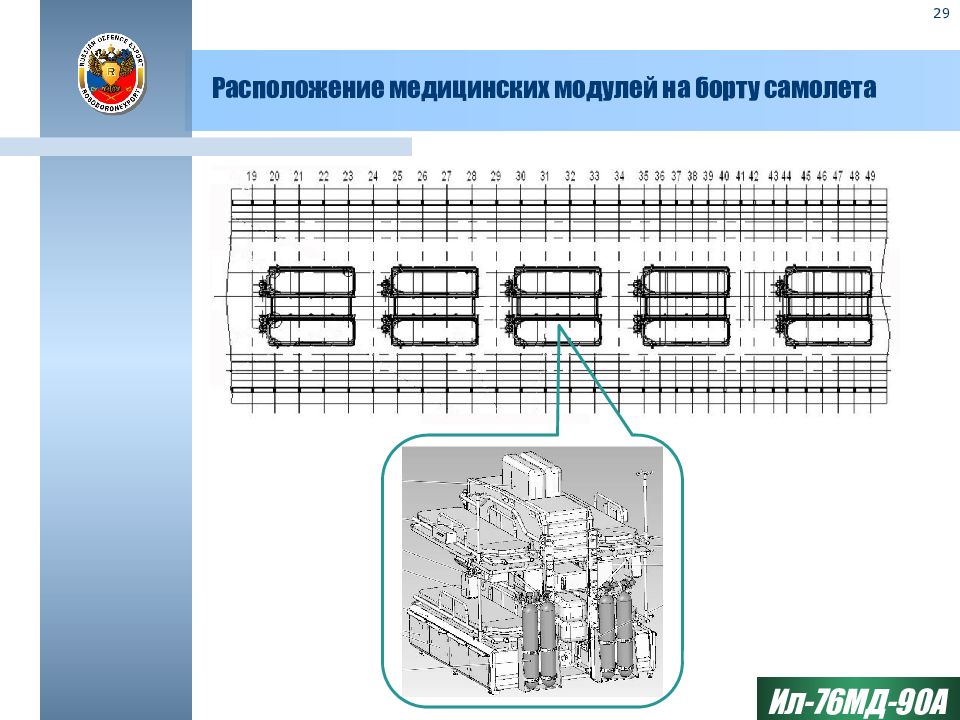

29 Расположение медицинских модулей на борту самолета

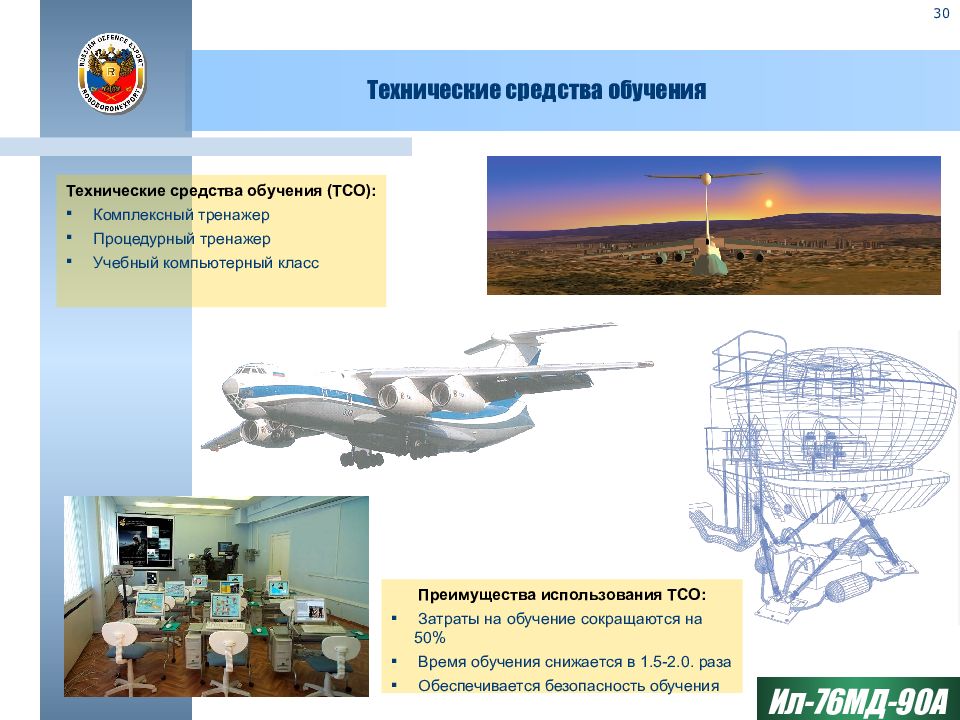

30 Технические средства обучения Преимущества использования ТСО: Затраты на обучение сокращаются на 50% Время обучения снижается в 1.5-2.0. раза Обеспечивается безопасность обучения Технические средства обучения (T СО ) : Комплексный тренажер Процедурный тренажер Учебный компьютерный класс
31 Грузовая кабина Ил-76МД-90А ( сравнение самолетов) 5 м 20 м Грузовой отсек Рампа 3.4 5 м 3.40 м Ил-76МД-90А обеспечивает переброску практически всей номенклатуры вооружения и военной техники сухопутных войск, включая танки. 342,0 куб.м 5. 4 м 17. 7 м 4. 0 м Грузовой отсек Рампа 3. 85 м А400М Ил-76МД-90А 170,5 куб.м 3. 25 м 1 6.7 м 2. 74 м Грузовой отсек Рампа 3. 0 5 м C-130J 321,0 куб.м
32 Сравнение самолетов Груз-дальность Ил-76МД-90А может перевозить на большую дальность в 1,3-2,3 раза большую полезную нагрузку, чем А400М и C-130J-30

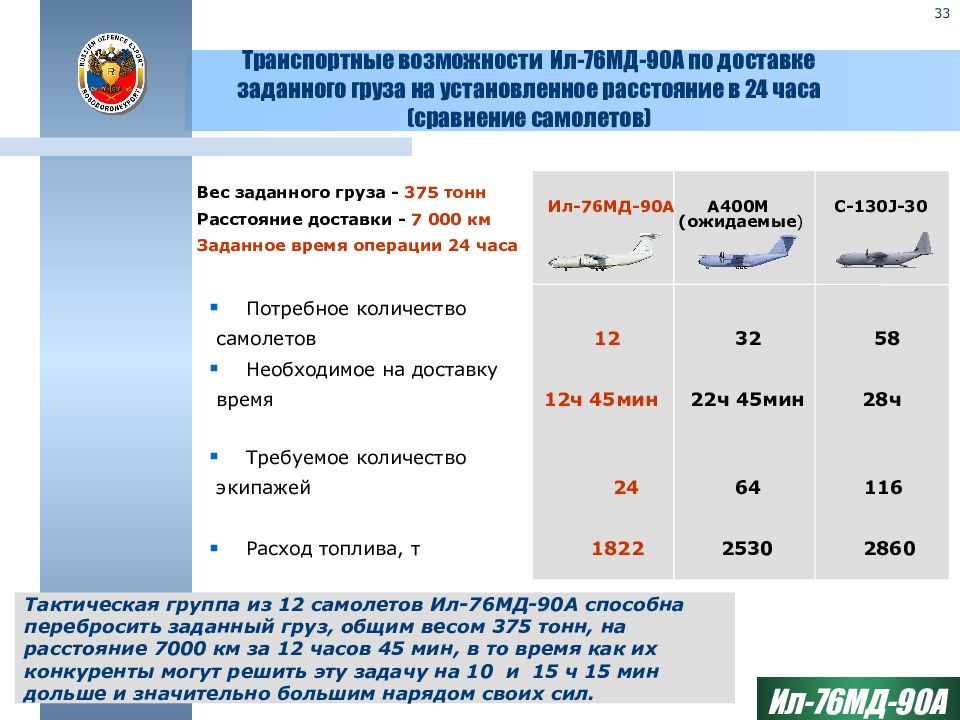

33 Потребное количество самолетов 12 32 58 Необходимое на доставку время 12ч 45мин 22ч 45мин 28ч Требуемое количество экипажей 24 64 116 Расход топлива, т 1822 2530 2860 Транспортные возможности Ил-76МД-90А по доставке заданного груза на установленное расстояние в 24 часа (сравнение самолетов) Тактическая группа из 12 самолетов Ил-76МД-90А способна перебросить заданный груз, общим весом 375 тонн, на расстояние 7000 км за 12 часов 45 мин, в то время как их конкуренты могут решить эту задачу на 10 и 15 ч 15 мин дольше и значительно большим нарядом своих сил. Вес заданного груза - 375 тонн Расстояние доставки - 7 000 км Заданное время операции 24 часа Ил-76МД-90А A400M C-130J-30 (ожидаемые )

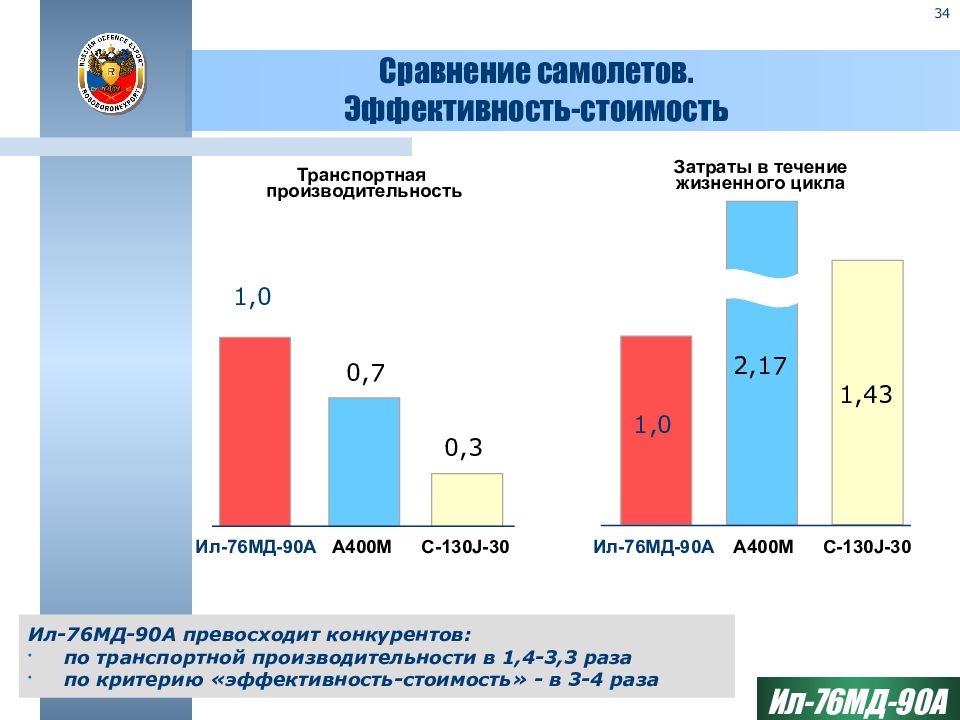

34 Сравнение самолетов. Эффективность-стоимость А400М C-130J-30 Ил-76МД-90А Ил-76МД-90А превосходит конкурентов: по транспортной производительности в 1,4- 3,3 раза по критерию «эффективность-стоимость» - в 3-4 раза Затраты в течение жизненного цикла Транспортная производительность 1,43 2,17 1,0 0,7 1,0 0,3 А400М C-130J-30 Ил-76МД-90А

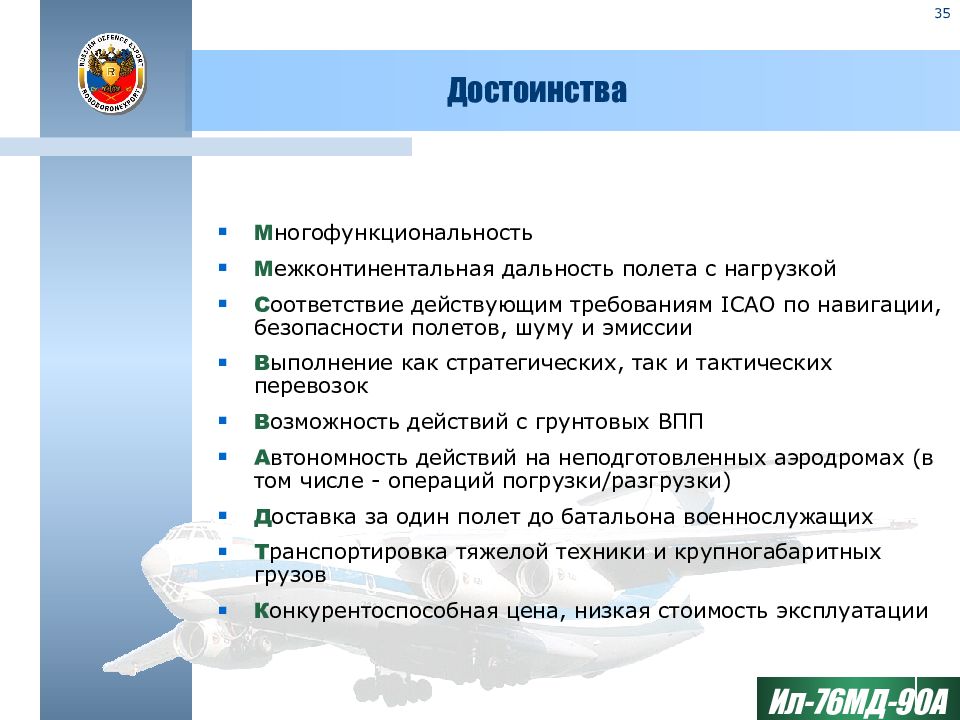

35 Достоинства М ногофункциональность М ежконтинентальная дальность полета с нагрузкой С оответствие действующим требованиям ICAO по навигации, безопасности полетов, шуму и эмиссии В ыполнение как стратегических, так и тактических перевозок В озможность действий с грунтовых ВПП А втономность действий на неподготовленных аэродромах (в том числе - операций погрузки/разгрузки) Д оставка за один полет до батальона военнослужащих Т ранспортировка тяжелой техники и крупногабаритных грузов К онкурентоспособная цена, низкая стоимость эксплуатации
