Измерение полного сопротивления петли «фаза - нуль»
  • Измерение полного сопротивления петли «фаза - нуль».
  • Измерение полного сопротивления петли «фаза - нуль».
  • Квалификационные требования к персоналу, проводящему работы.
  • Приборное обеспечение для проведения работ.
  • Измерение полного сопротивления петли «фаза - нуль».
  • Измерение полного сопротивления петли «фаза - нуль».
  • Измерение полного сопротивления петли «фаза - нуль».
  • Организационные и технические мероприятия обеспечения безопасности при проведении работ.
  • Используемые методы и методики при измерении петли «фаза-нуль».
  • Измерение полного сопротивления петли «фаза - нуль».
  • Порядок проведения испытаний и измерений.
  • Обработка данных, полученных при испытаниях.
  • Измерение полного сопротивления петли «фаза - нуль».
  • Средства индивидуальной защиты при проведении испытаний и измерений.
  • Измерение полного сопротивления петли «фаза - нуль».
1/15

Выполнил студ.гр. АЭ-08-01 Султанова Л.И. Проверил к.т.н. доцент Конесев С.Г.

Изображение слайда

Слайд 2

Петля «фаза-нуль» - это контур, который состоит из электрической цепи фазного проводника L и нулевого рабочего проводника N, либо из электрической цепи фазного проводника L и защитного проводника PE, которая обладает своим сопротивлением.

Изображение слайда

Слайд 3: Квалификационные требования к персоналу, проводящему работы

К выполнению работ, допускаются: * Лица не моложе 18 лет; * Лица обученные безопасным методам и приемам труда, технике безопасности * Лица прошедшие медицинское освидетельствование; * Лица прошедшие первичный инструктаж на рабочем месте; * Бригада должна состоять не менее чем из 2 человек; * Производитель работ должен иметь не ниже 4 квалификационной группы по электробезопасности, а члены бригады - не ниже 3 группы; * Члены бригады должны обязательно иметь при себе именное удостоверение по проверке знаний норм и правил работы в электроустановках.

Изображение слайда

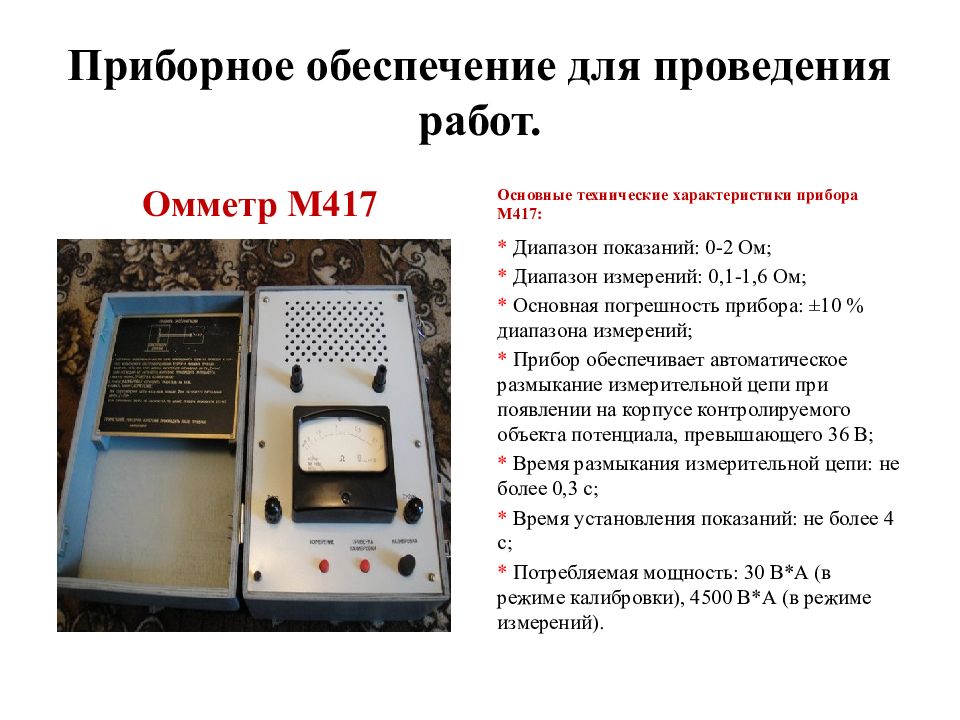

Омметр М417 Основные технические характеристики прибора М417: * Диапазон показаний: 0-2 Ом; * Диапазон измерений: 0,1-1,6 Ом; * Основная погрешность прибора: ±10 % диапазона измерений; * Прибор обеспечивает автоматическое размыкание измерительной цепи при появлении на корпусе контролируемого объекта потенциала, превышающего 36 В; * Время размыкания измерительной цепи: не более 0,3 с; * Время установления показаний: не более 4 с; * Потребляемая мощность: 30 В*А (в режиме калибровки), 4500 В*А (в режиме измерений).

Изображение слайда

Слайд 5

Измеритель напряжения прикосновения и тока короткого замыкания ЭКО-200 Основные технические характеристики прибора ЭКО-200: * Диапазоны измерений тока к.з. – 0-0,2; 0-1; 0-2 кА; * Погрешность измерения тока к.з - ± 10 %; * Диапазон измерений напряжения прикосновения 0– 250 В; * Погрешность измерения напряжения прикосновения ± 4 %; * Время установки рабочего режима - не более 5 мин.; * Интервал между замыканиями цепи "фаза-нуль" - не менее 15 секунд.

Изображение слайда

Слайд 6

Цифровой измеритель параметров цепей электропитания MZC-300 Основные технические характеристики прибора MZC-300 : * Полное R петли КЗ 0.01-2000 Ом (активное + реактивное ); * Напряжение фаза- фаза и фаза- нейтраль 220/230 В; * Частота 50 Гц, ток КЗ до22 кА; * Угол сдвига фаз U/I (–90…+90 ); * Цифровая индикация; * Память - последнее значение.

Изображение слайда

Слайд 7

Измеритель тока короткого замыкания Щ41160 Основные технические характеристики прибора Щ41160: * Диапазон измерений тока однофазного к.з – 10 - 1000 А; * Питание измерителя Щ41160 – 220 В, 50 Гц; * Потребляемая мощность -  20 В А; * Время установления рабочего режима - не более 5 минут; * Продолжительность непрерывной работы - 8 часов; * Время перерыва до повторного включения - не менее 15 минут.

Изображение слайда

В электроустановках напряжением до 1000 В при работе под напряжением необходимо : * оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением, к которым возможно случайное прикосновение; * применять изолированный инструмент.

Изображение слайда

Слайд 9: Используемые методы и методики при измерении петли «фаза-нуль»

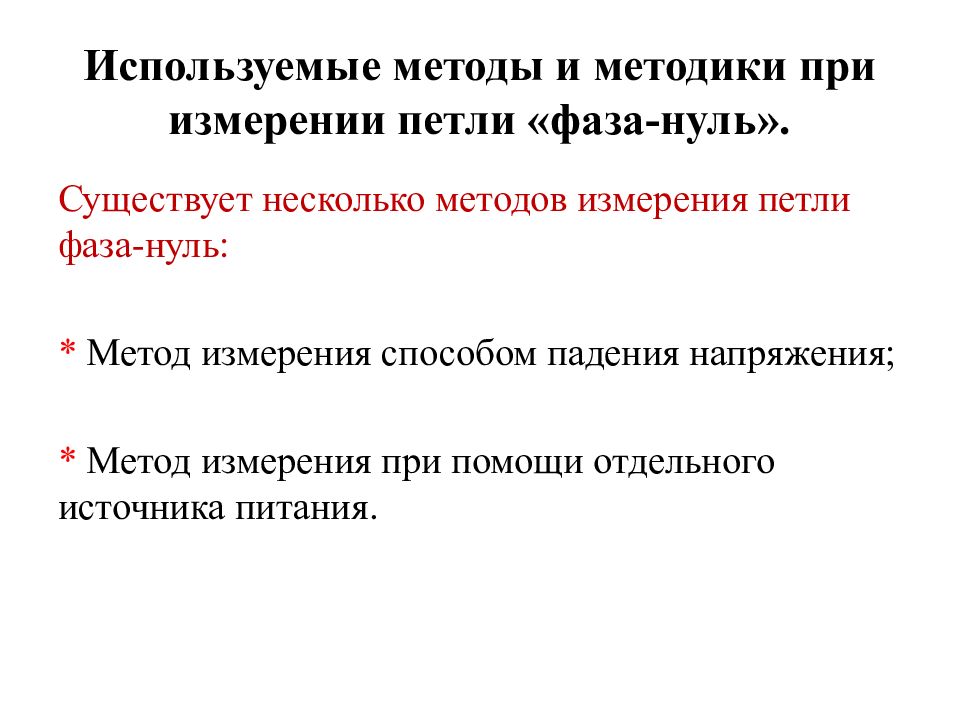

Существует несколько методов измерения петли фаза-нуль : * Метод измерения способом падения напряжения; * Метод измерения при помощи отдельного источника питания.

Изображение слайда

Слайд 10

Метод измерения способом падения напряжения Метод измерения при помощи отдельного источника питания

Изображение слайда

* Установить М417 на горизонтальную поверхность; * Обесточить проверяемый участок цепи и присоединить один из проводов прибора к корпусу испытуемого электрооборудования, а второй к фазному проводу; * Включить сеть, при этом должна загореться сигнальная лампа «Z =»; * Нажать кнопку « проверка калибровки »; * Ручкой «калибровка» установить указатель на нуль; * Нажать кнопку « измерение » и произвести отсчёт по шкале прибора; * Сопротивление цепи «фаза – нуль» равно показанию прибора за вычетом сопротивления соединительных проводов (0,1 Ом ); * Произвести измерения для остальных двух фаз нагрузки.

Изображение слайда

Слайд 12: Обработка данных, полученных при испытаниях

Первичные записи рабочей тетради должны содержать следующие данные : * Дату измерений; * Температуру, влажность, давление; * Наименование, тип, заводской номер оборудования; * Номинальные данные объекта испытаний; * Результаты испытаний; * Используемую схему.

Изображение слайда

Слайд 13

Работа с время-токовой характеристикой автоматического выключателя.

Изображение слайда

Слайд 14: Средства индивидуальной защиты при проведении испытаний и измерений

Изображение слайда

Последний слайд презентации: Измерение полного сопротивления петли «фаза - нуль»

Изображение слайда
