Штангенциркуль – инструмент для линейных измерений наружных размеров деталей, заготовок и отверстий в них
Штангенциркуль представляет собой металлическую штангу с миллиметровыми делениями ( линейку 1 ) с неподвижными упорами (губками) на одном конце для измерения внутренних ( верхние губки 6 ) и наружных ( внутренние губки 2 ) размеров. По линейке перемещается рамка 4 с такими же, как у штанги, упорами 3 и 7 и штырём-глубиномером 8, скользящим по специальному жёлобу. При измерении размеров предмета положение штангенциркуля фиксируют крепежным винтом 5.
Рамка имеет вспомогательную шкалу ( нониус ), совмещённую с основной шкалой линейки. Деления нониуса нанесены так, что при перемещении ползуна на 0,1 мм с одним из делений основной шкалы совпадает первое деление нониуса, на 0,3 мм – третье, на 0,5 мм – пятое, на 1 мм – десятое деление нониуса.

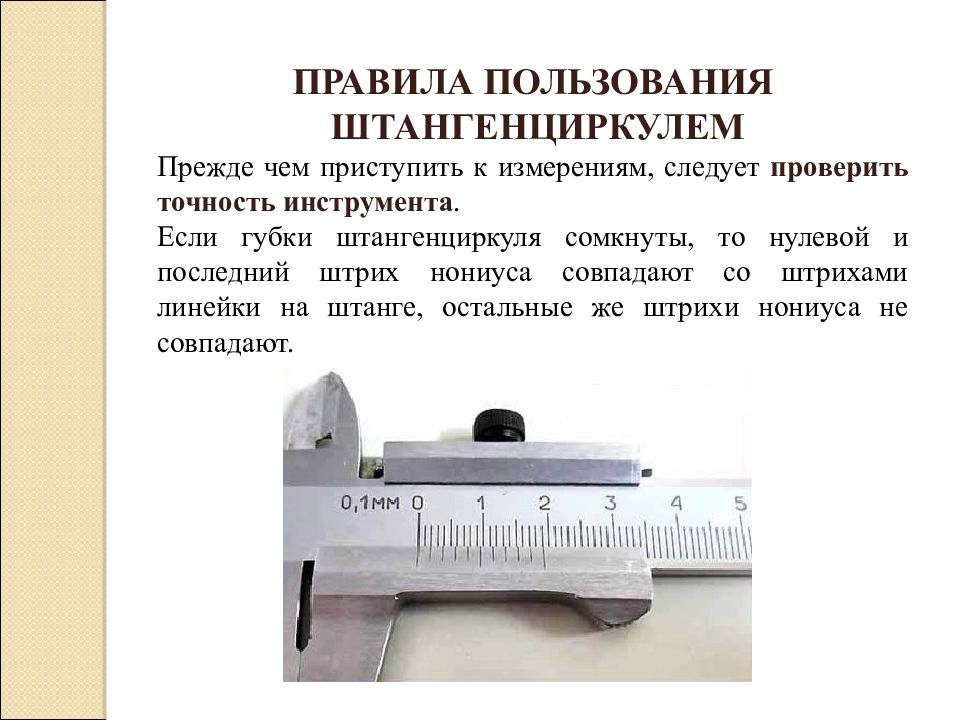

ПРАВИЛА ПОЛЬЗОВАНИЯ ШТАНГЕНЦИРКУЛЕМ Прежде чем приступить к измерениям, следует проверить точность инструмента. Если губки штангенциркуля сомкнуты, то нулевой и последний штрих нониуса совпадают со штрихами линейки на штанге, остальные же штрихи нониуса не совпадают.

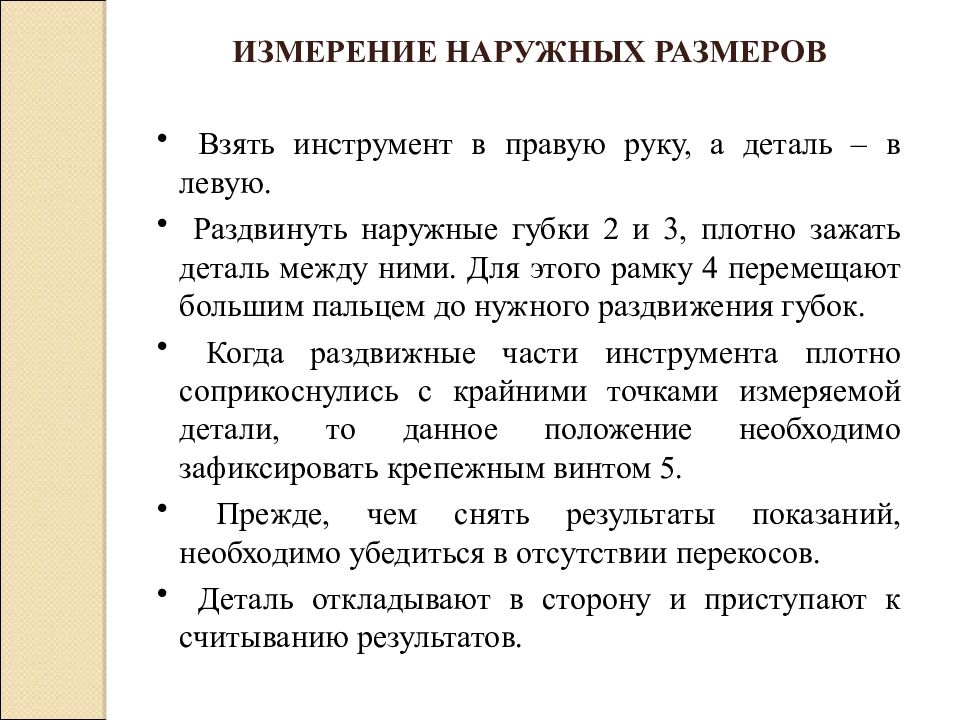

ИЗМЕРЕНИЕ НАРУЖНЫХ РАЗМЕРОВ Взять инструмент в правую руку, а деталь – в левую. Раздвинуть наружные губки 2 и 3, плотно зажать деталь между ними. Для этого рамку 4 перемещают большим пальцем до нужного раздвижения губок. Когда раздвижные части инструмента плотно соприкоснулись с крайними точками измеряемой детали, то данное положение необходимо зафиксировать крепежным винтом 5. Прежде, чем снять результаты показаний, необходимо убедиться в отсутствии перекосов. Деталь откладывают в сторону и приступают к считыванию результатов.
ИЗМЕРЕНИЕ НАРУЖНЫХ РАЗМЕРОВ

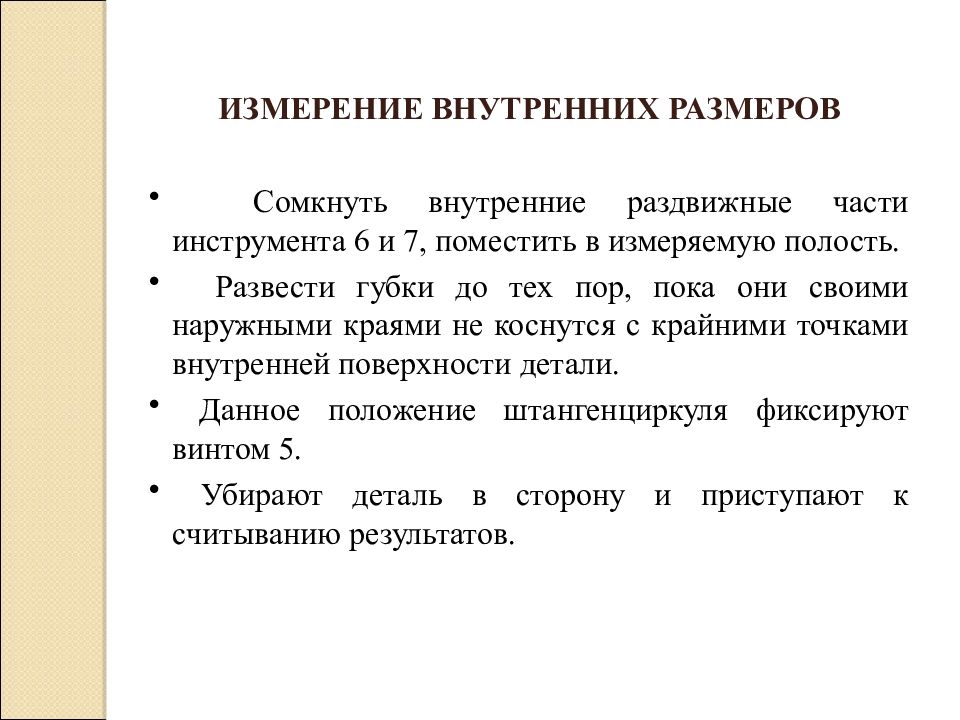

ИЗМЕРЕНИЕ ВНУТРЕННИХ РАЗМЕРОВ Сомкнуть внутренние раздвижные части инструмента 6 и 7, поместить в измеряемую полость. Развести губки до тех пор, пока они своими наружными краями не коснутся с крайними точками внутренней поверхности детали. Данное положение штангенциркуля фиксируют винтом 5. Убирают деталь в сторону и приступают к считыванию результатов.

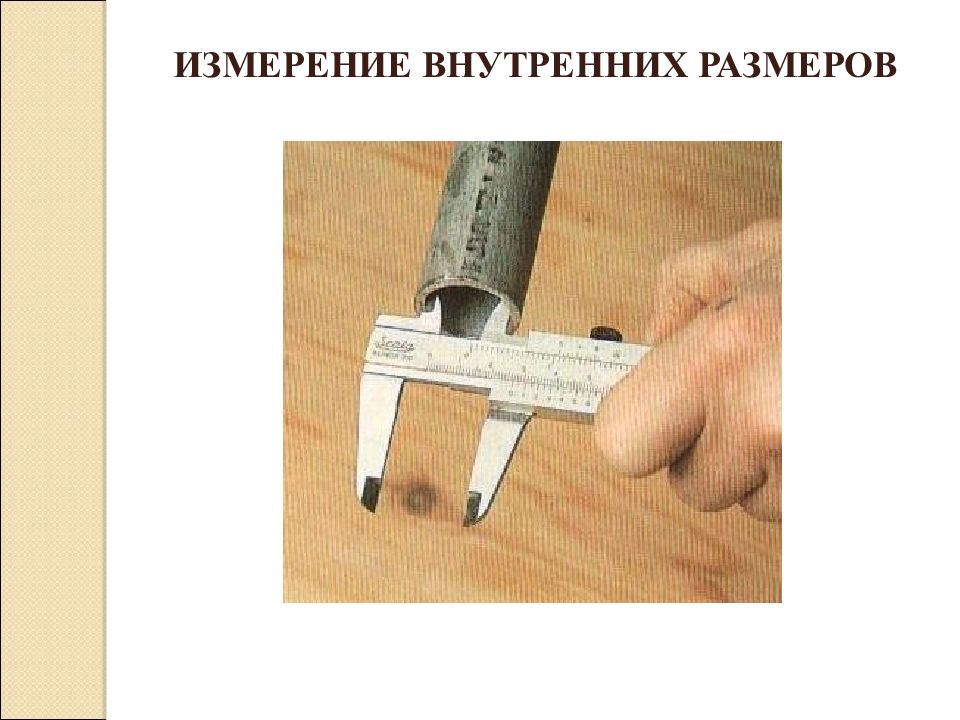

ИЗМЕРЕНИЕ ВНУТРЕННИХ РАЗМЕРОВ

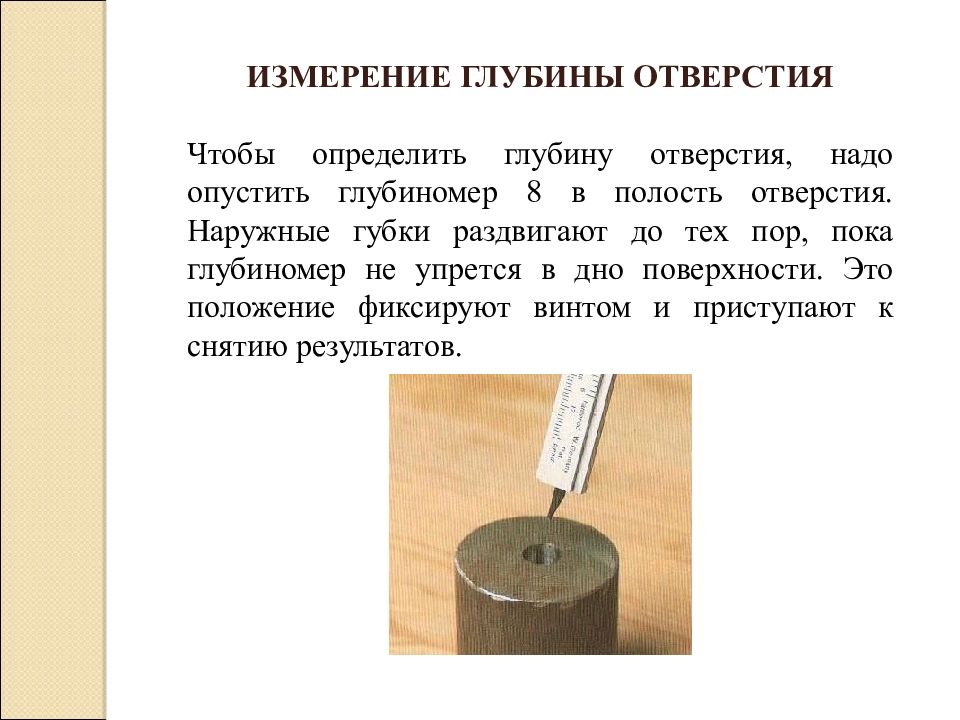

Чтобы определить глубину отверстия, надо опустить глубиномер 8 в полость отверстия. Наружные губки раздвигают до тех пор, пока глубиномер не упрется в дно поверхности. Это положение фиксируют винтом и приступают к снятию результатов. ИЗМЕРЕНИЕ ГЛУБИНЫ ОТВЕРСТИЯ

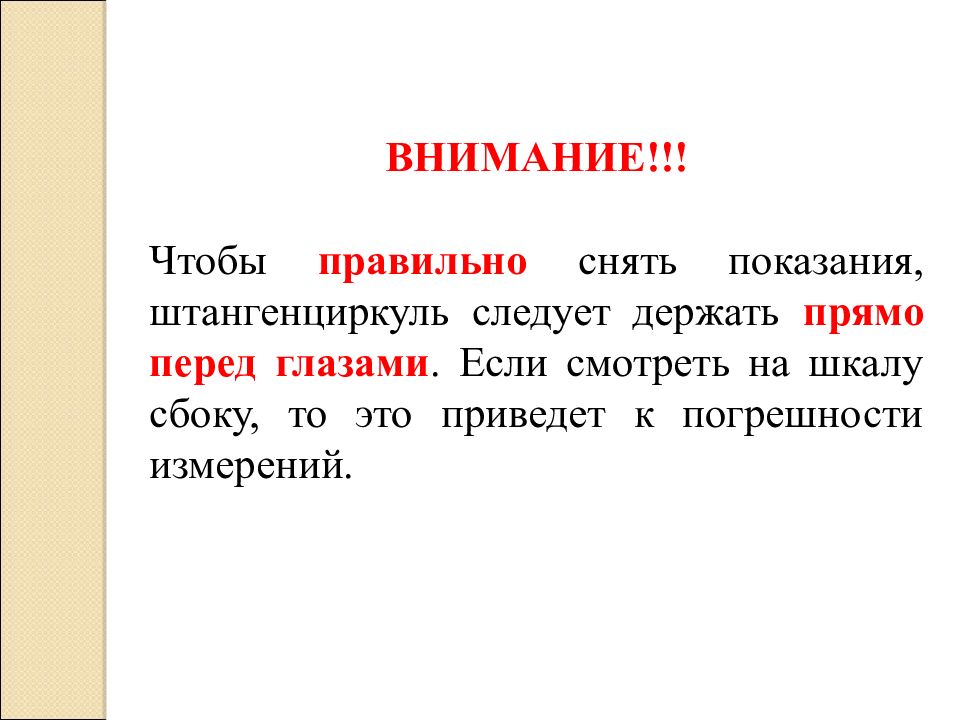

ВНИМАНИЕ!!! Чтобы правильно снять показания, штангенциркуль следует держать прямо перед глазами. Если смотреть на шкалу сбоку, то это приведет к погрешности измерений.
Значение измерений определяет взаимное расположение двух шкал: основной и нониусной. Поверхность шкалы нониуса имеет скос для лучшего совмещения с основной шкалой. Для начала следует оценить целое число миллиметров (!!!) на основной шкале, которое располагается слева от начальной отметки нониуса. Например, если нулевая точка нониуса остановилась между делениями 23 мм и 24 мм, то целое число равно 23 мм. КАК ПРОИЗВЕСТИ ОТСЧЕТ?

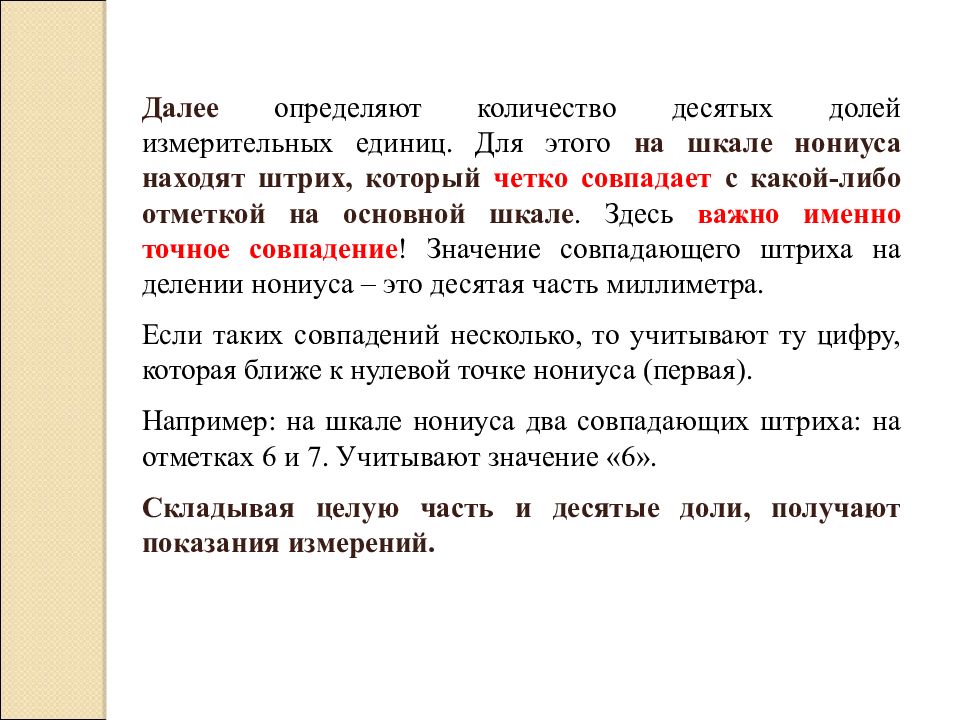

Далее определяют количество десятых долей измерительных единиц. Для этого на шкале нониуса находят штрих, который четко совпадает с какой-либо отметкой на основной шкале. Здесь важно именно точное совпадение ! Значение совпадающего штриха на делении нониуса – это десятая часть миллиметра. Если таких совпадений несколько, то учитывают ту цифру, которая ближе к нулевой точке нониуса (первая). Например: на шкале нониуса два совпадающих штриха: на отметках 6 и 7. Учитывают значение «6». Складывая целую часть и десятые доли, получают показания измерений.
В описанном примере получаем общий результат измерений: 23,6 мм.
