Конструкция объемных компрессоров часть 1 - Поршневые компрессоры Объемные компрессорные и расширительные машины

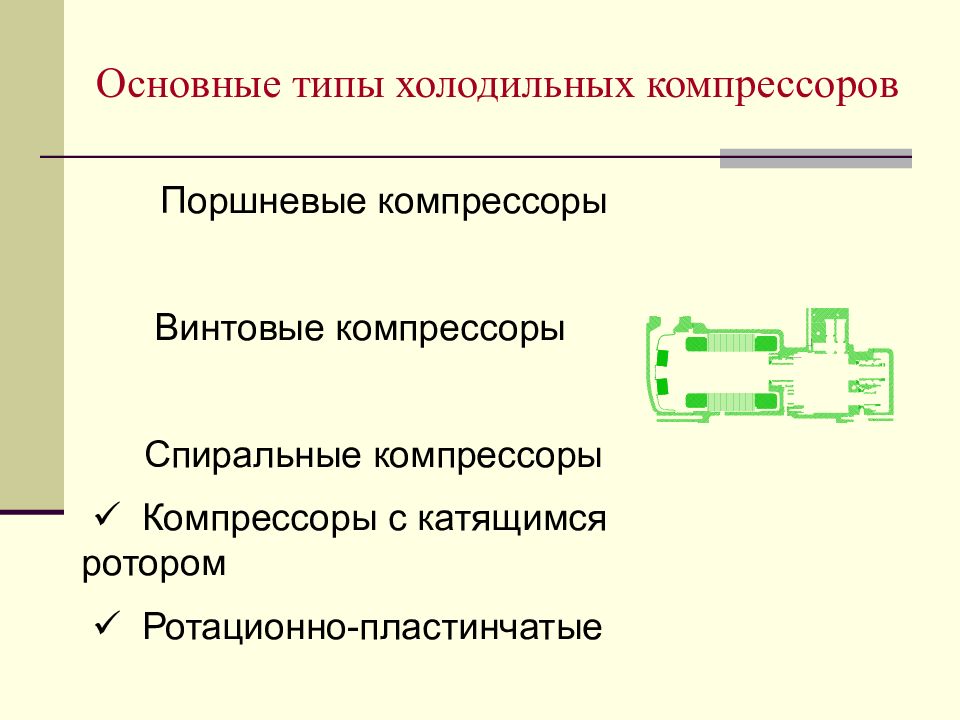

Основные типы холодильных компрессоров Поршневые компрессоры Винтовые компрессоры Спиральные компрессоры Компрессоры с катящимся ротором Ротационно-пластинчатые
Простого (одностороннего) действия Двустороннего действия (крейцкопфные) Работают обе стороны поршня Работает одна сторона поршня
Классификация по расположению цилиндров горизонтальные компрессоры оппозитные компрессоры

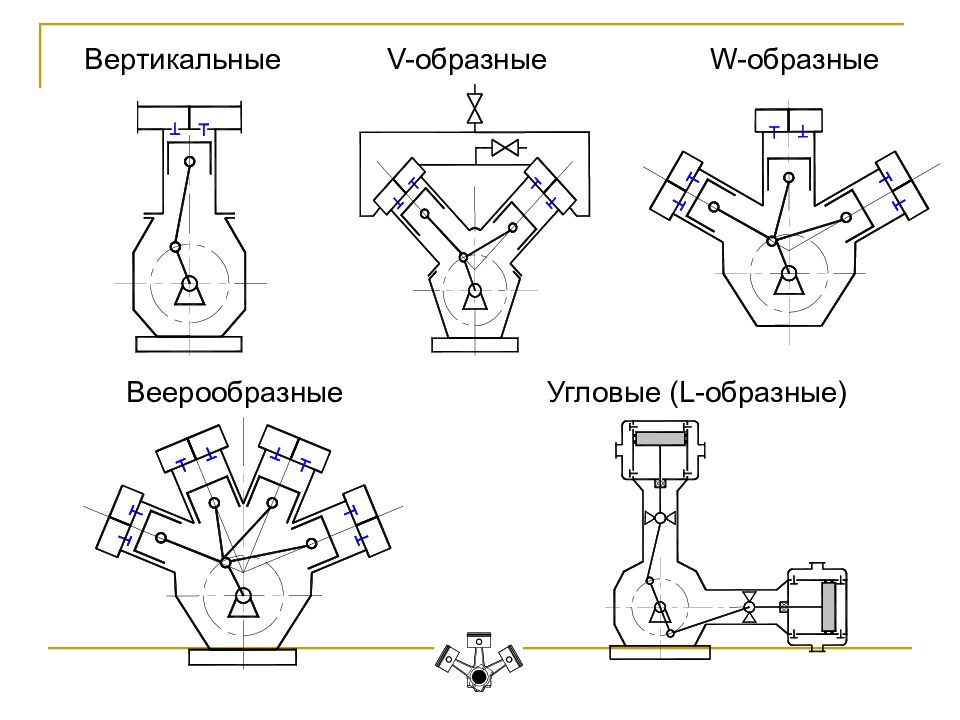

Вертикальные V- образные W -образные Веерообразные Угловые (L -образные )

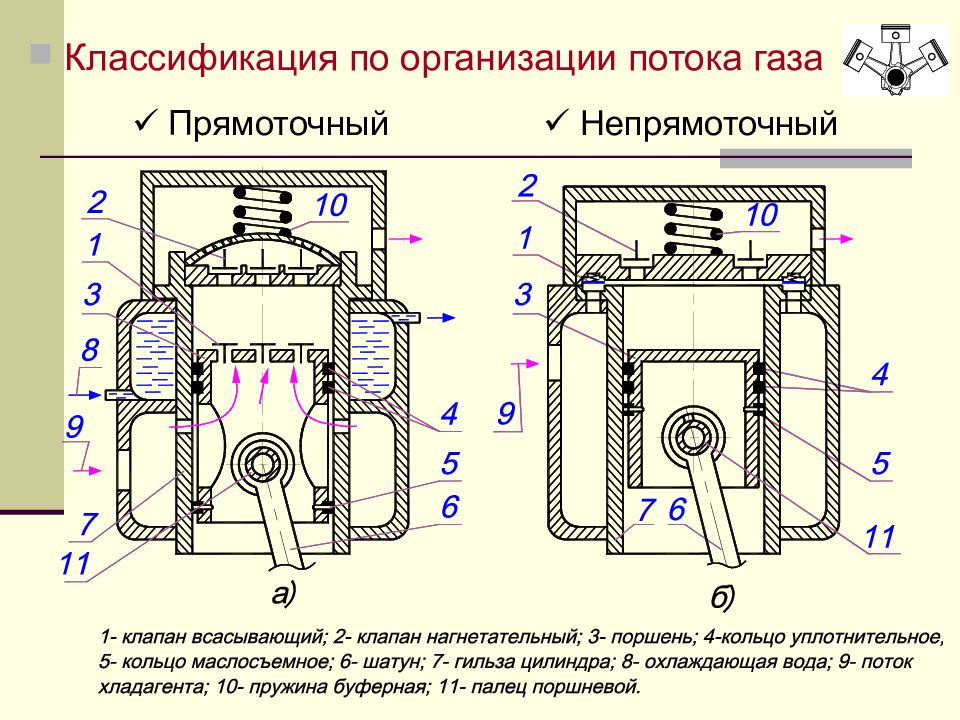

Классификация по организации потока газа П рямоточный Не прямоточный

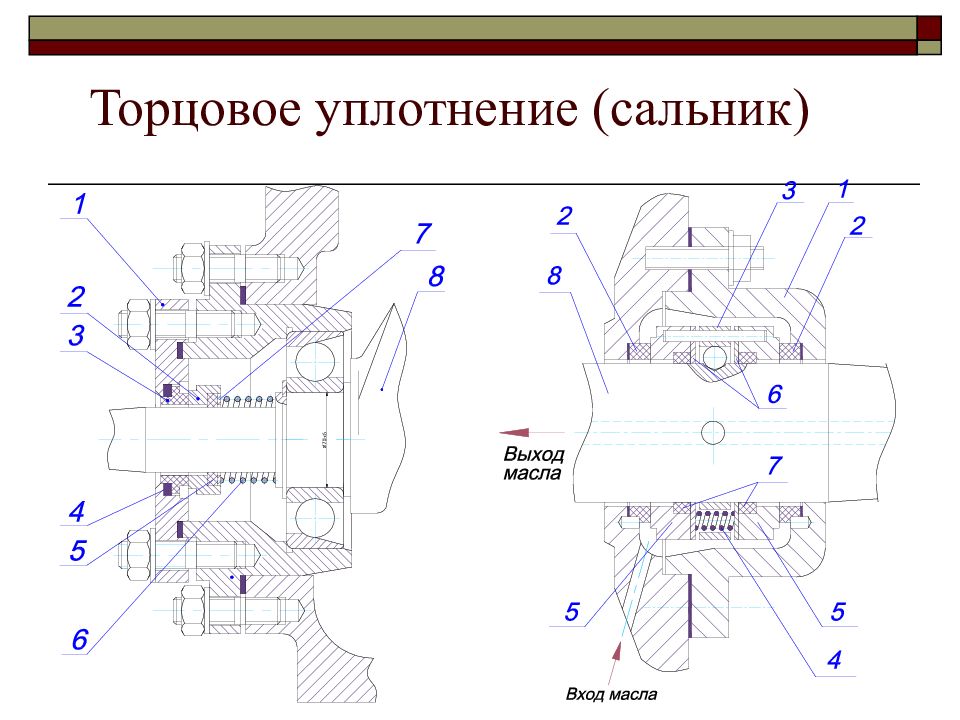

Классификация по расположению электродвигателя Открытые (сальниковые ) - привод расположен вне компрессора, место выхода вала из корпуса компрессора герметизируется торцовым уплотнением (сальником) Торцовое уплотнение (сальник) Выходной конец вала
Классификация по расположению электродвигателя Бес сальниковые – компрессор и привод имеют единый корпус в виде чугунной отливки с крышками Электродвигатель Компрессор Всасывающий вентиль Обмотка ротора насажена непосредственно на коленвал компрессора

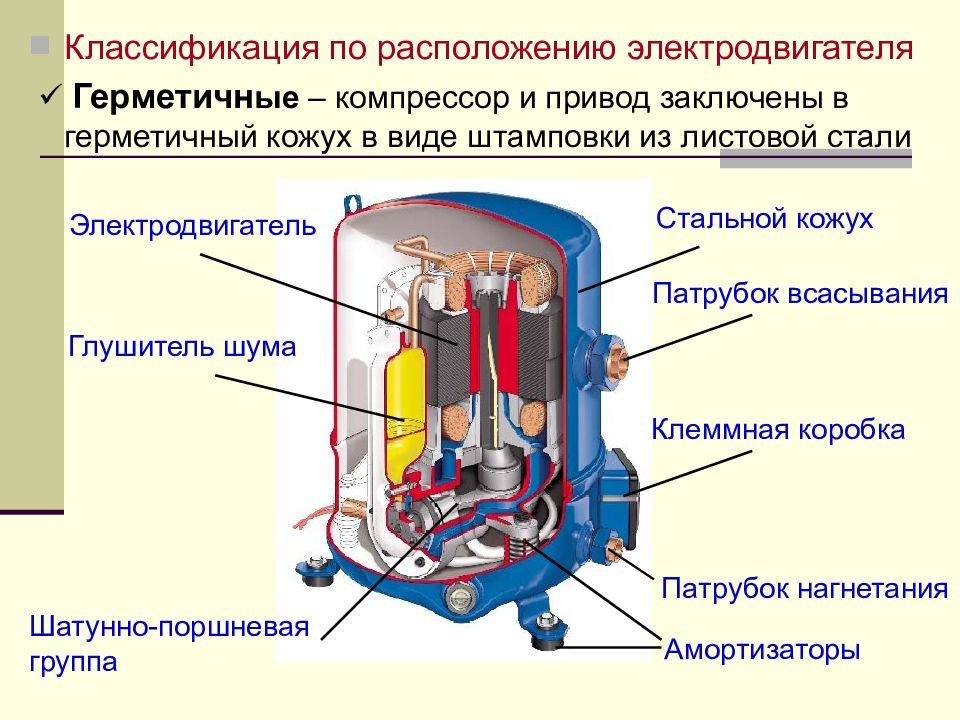

Классификация по расположению электродвигателя Герметичн ые – компрессор и привод заключены в герметичный кожух в виде штамповки из листовой стали Электродвигатель Стальной кожух Патрубок всасывания Патрубок нагнетания Шатунно-поршневая группа Глушитель шума Клеммная коробка Амортизаторы

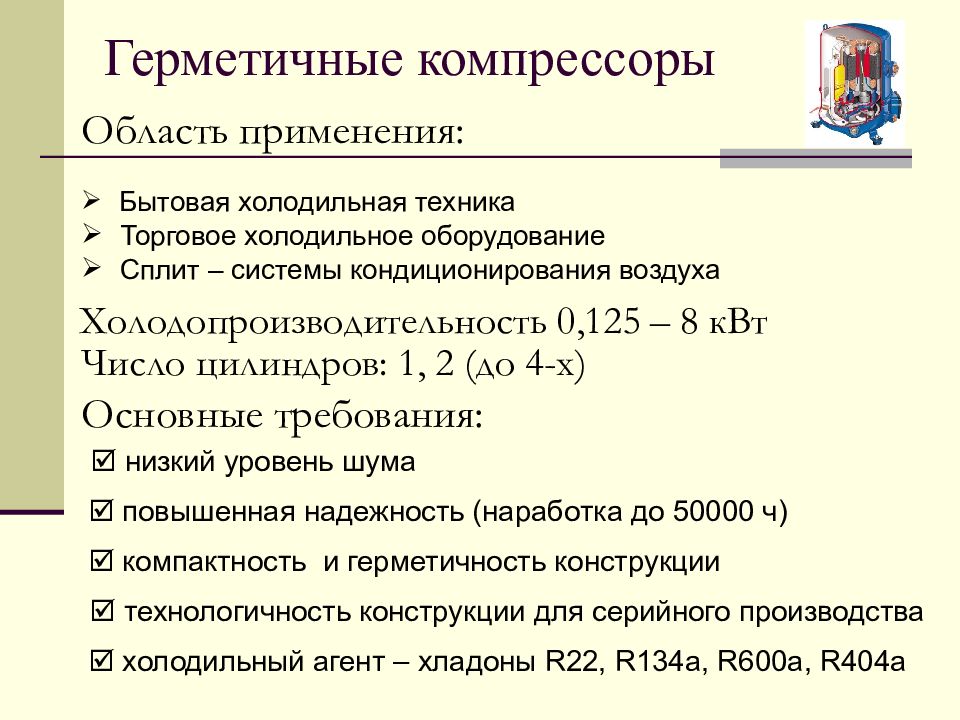

Область применения: Бытовая холодильная техника Торговое холодильное оборудование Сплит – системы кондиционирования воздуха Холодопроизводительность 0,125 – 8 кВт Число цилиндров: 1, 2 (до 4-х) Основные требования: низкий уровень шума повышенная надежность (наработка до 50000 ч) компактность и герметичность конструкции технологичность конструкции для серийного производства холодильный агент – хладоны R22, R134a, R600a, R404a

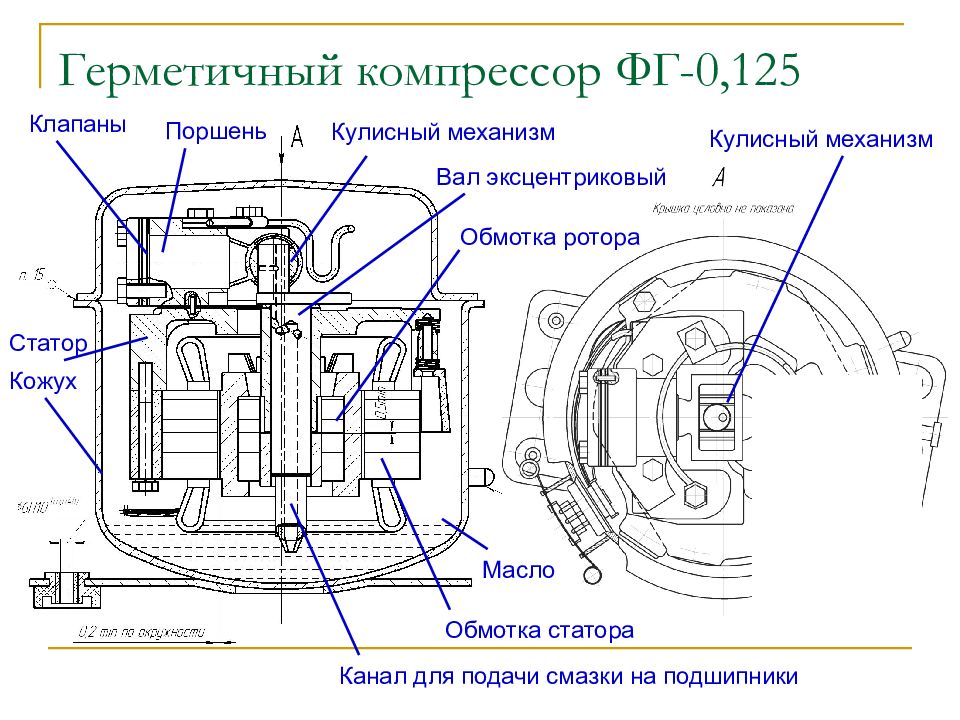

Кулисный механизм Поршень Вал эксцентриковый Обмотка ротора Обмотка статора Клапаны Масло Кулисный механизм Кожух Статор Канал для подачи смазки на подшипники

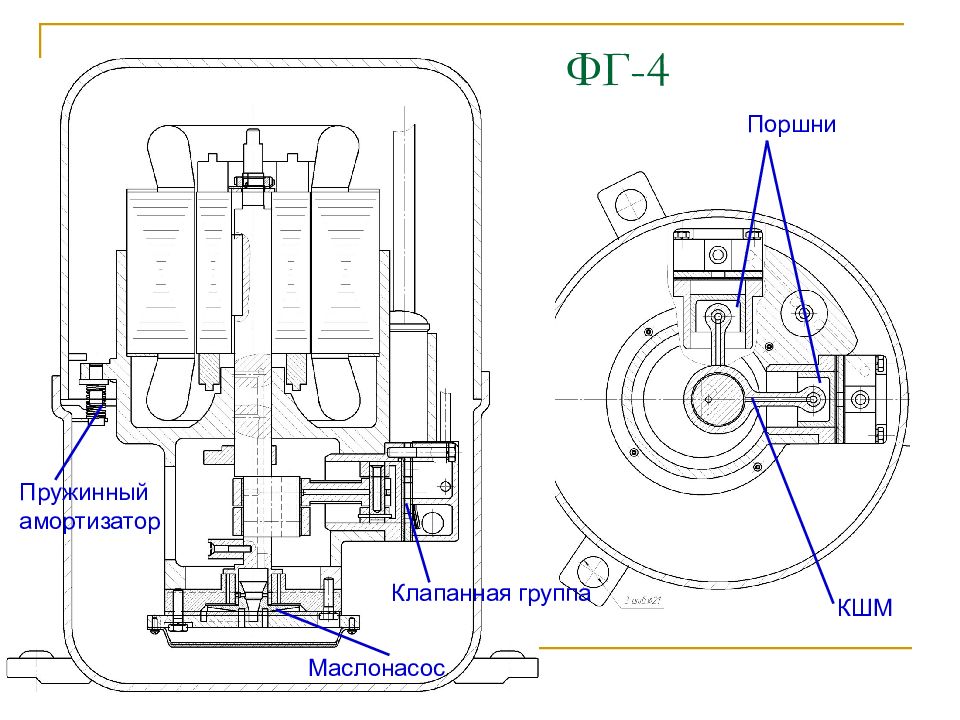

Поршни КШМ Маслонасос Пружинный амортизатор Клапанная группа
Обмотка статора Обмотка ротора Токоввод Поршень Маслонасос Канал для масла Коленвал Наружная пружинная подвеска Глушитель шума Глушитель шума на всасывании Обечайка Крышка Сварочный шов Нагнетание

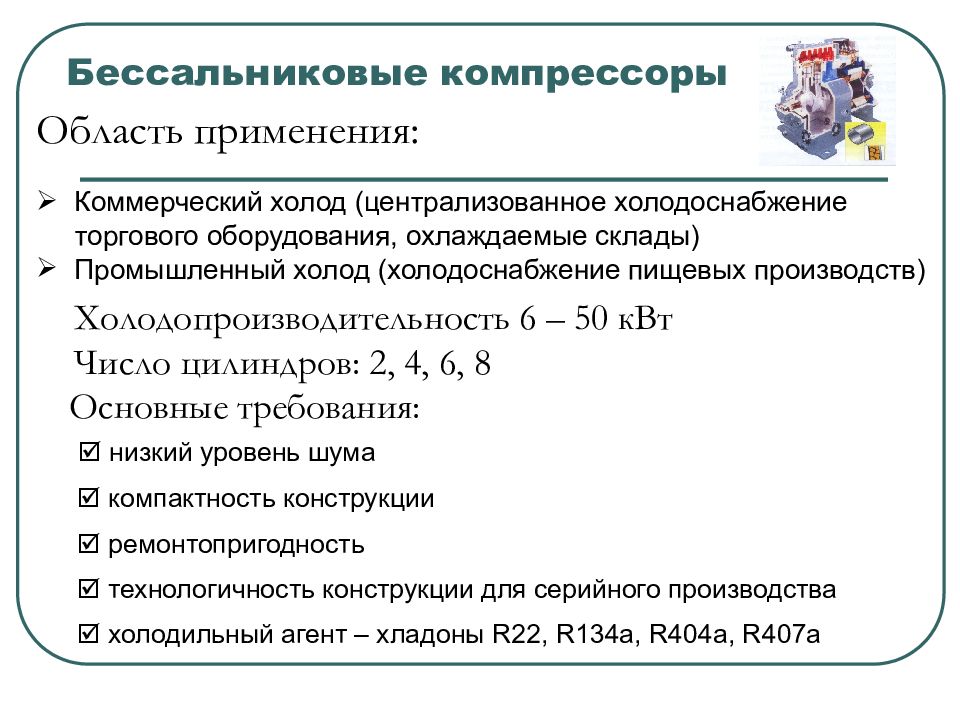

Область применения: Коммерческий холод (централизованное холодоснабжение торгового оборудования, охлаждаемые склады) Промышленный холод (холодоснабжение пищевых производств) Холодопроизводительность 6 – 50 кВт Число цилиндров: 2, 4, 6, 8 Основные требования: низкий уровень шума компактность конструкции ремонтопригодность технологичность конструкции для серийного производства холодильный агент – хладоны R22, R134a, R404a, R40 7 a

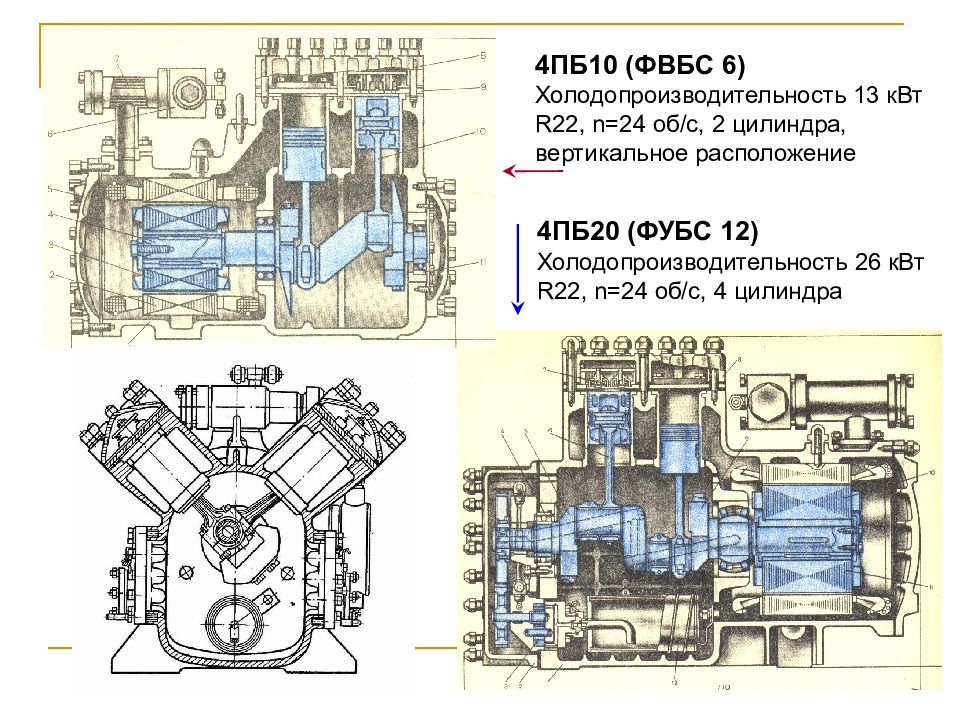

4ПБ10 (ФВБС 6) Холодопроизводительность 13 кВт R22, n=24 об/с, 2 цилиндра, вертикальное расположение 4ПБ20 (ФУБС 12) Холодопроизводительность 26 кВт R22, n=24 об/с, 4 цилиндра

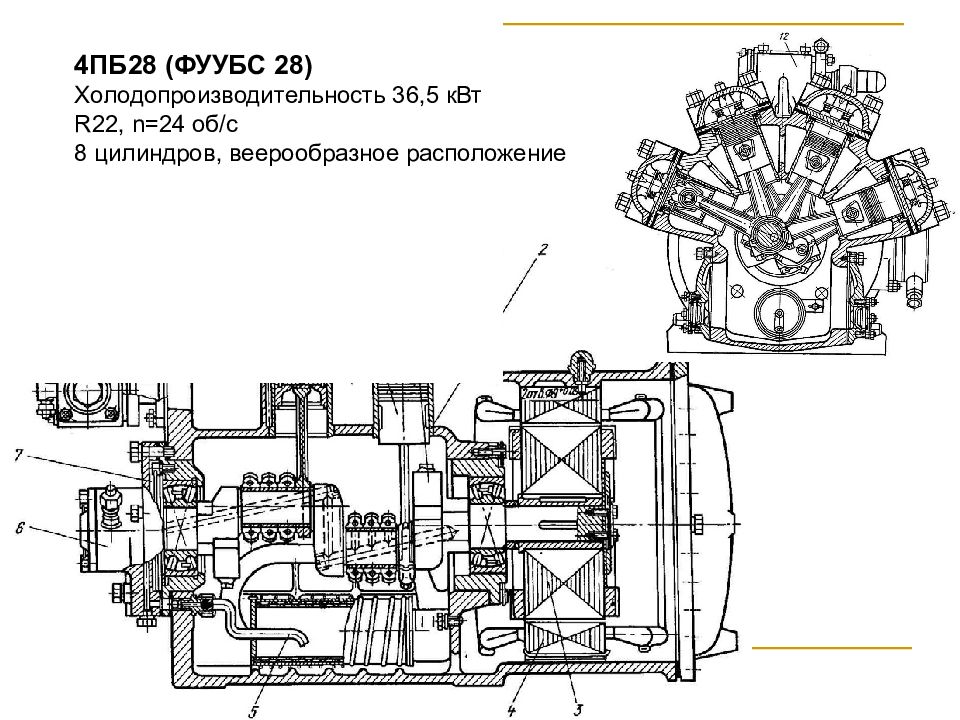

4ПБ28 (ФУУБС 28) Холодопроизводительность 36,5 кВт R22, n=24 об/с 8 цилиндров, веерообразное расположение
Вынесенный маслонасос Подшипники скольжения Указатель уровня масла Подогреватель картера Вентиль нагнетания Электродвигатель Клапанная плита Шатунно-поршневая группа Вентиль всасывания Блок-картер Bitzer 6F-50.2
Bitzer 4DC-5.2 Октагон Безнасосная система циркуляции масла

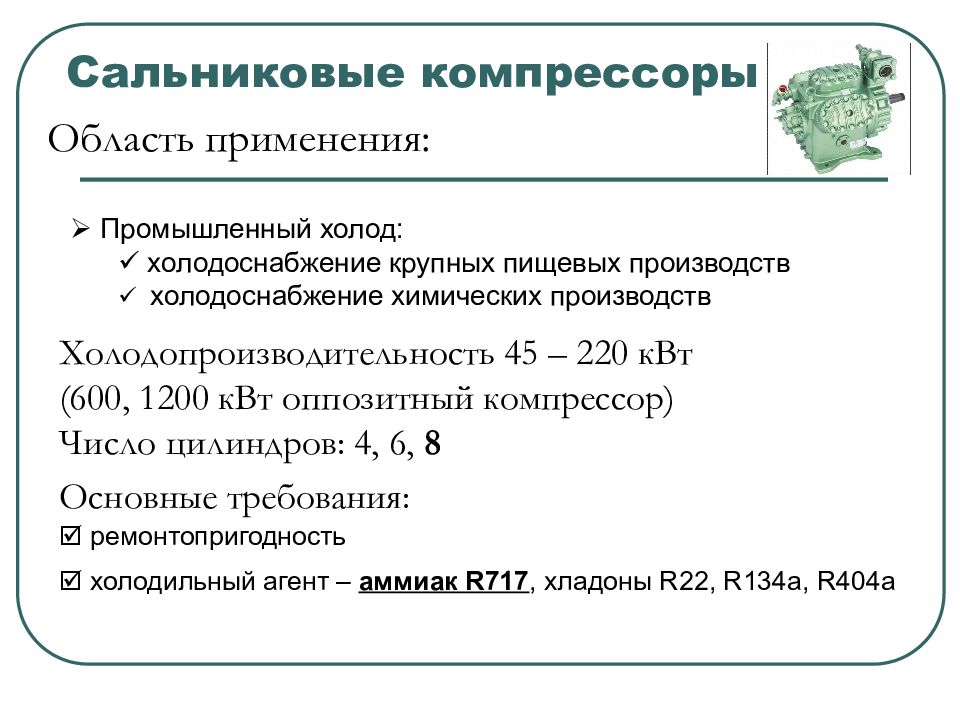

Область применения: Промышленный холод: холодоснабжение крупных пищевых производств холодоснабжение химических производств Холодопроизводительность 45 – 220 кВт ( 600, 1200 кВт оппозитный компрессор) Число цилиндров: 4, 6, 8 Основные требования: ремонтопригодность холодильный агент – аммиак R717, хладоны R22, R134a, R404a

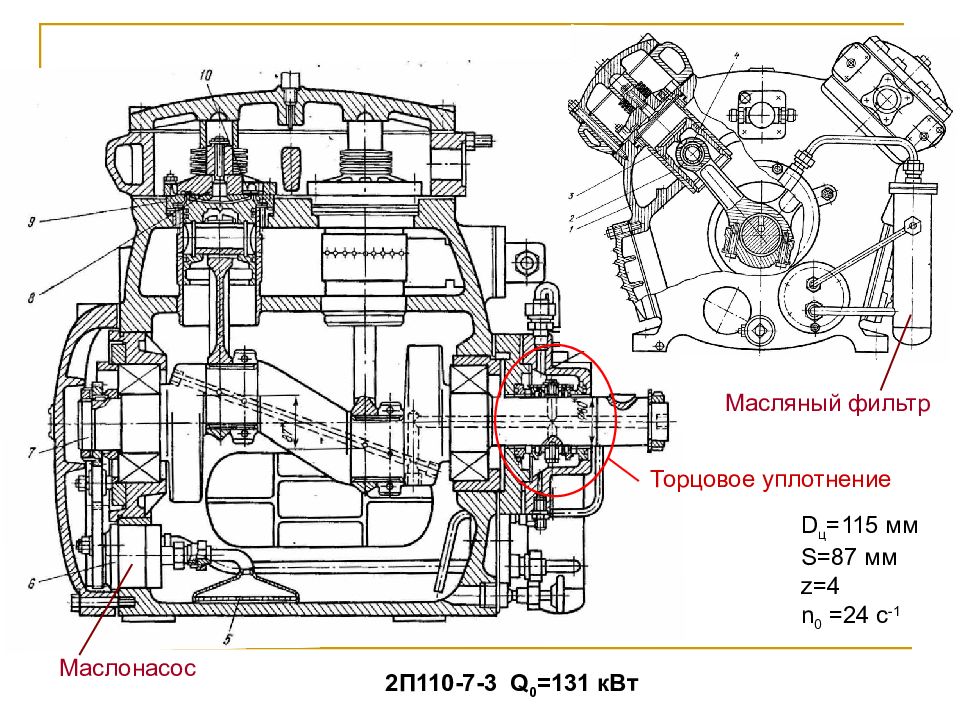

2П110-7-3 Q 0 =13 1 кВт Торцовое уплотнение D ц =115 мм S=87 мм z=4 n 0 =24 c -1 Маслонасос Масляный фильтр
Аммиачный оппозитный компрессор АО1200-7-3 Q 0 =1 400 кВт 1- рама, 2- фонарь крейцкопфа, 3- цилиндр, 4- дисковый поршень, 5- клапаны, 6- шток, 7- сальник, 8- крейцкопф, 9- палец, 10- шатун, 11- коленчатый вал 11 D ц = 280 мм, S=220 мм z=4, n 0 = 8,33 c -1

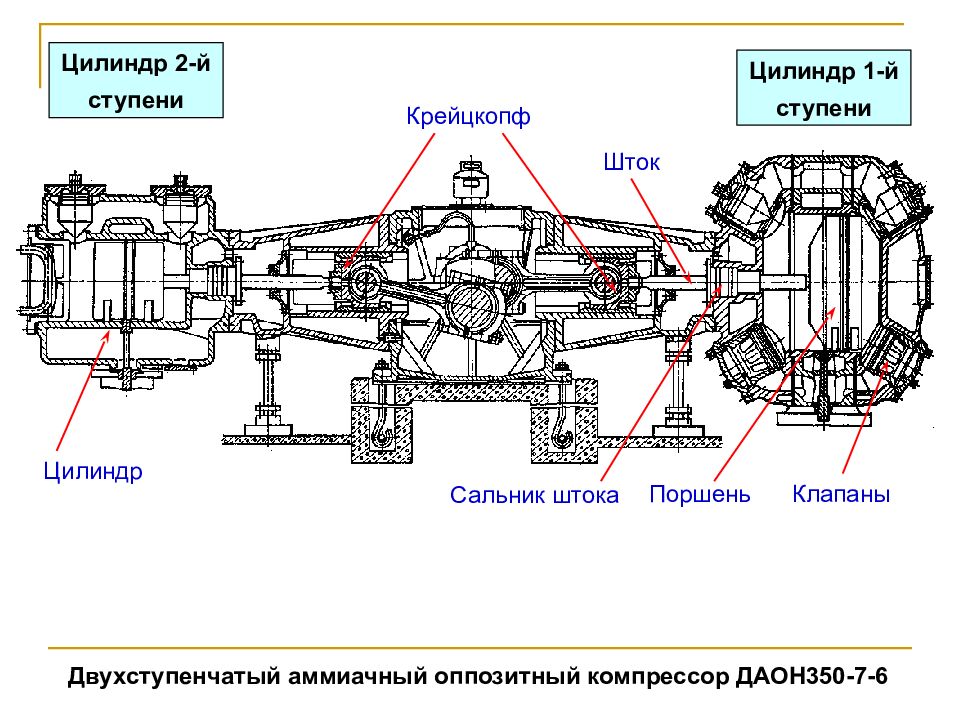

Двухступенчатый аммиачный оппозитный компрессор ДАОН350-7-6 Цилиндр 1-й ступени Цилиндр 2-й ступени Крейцкопф Шток Поршень Клапаны Цилиндр Сальник штока

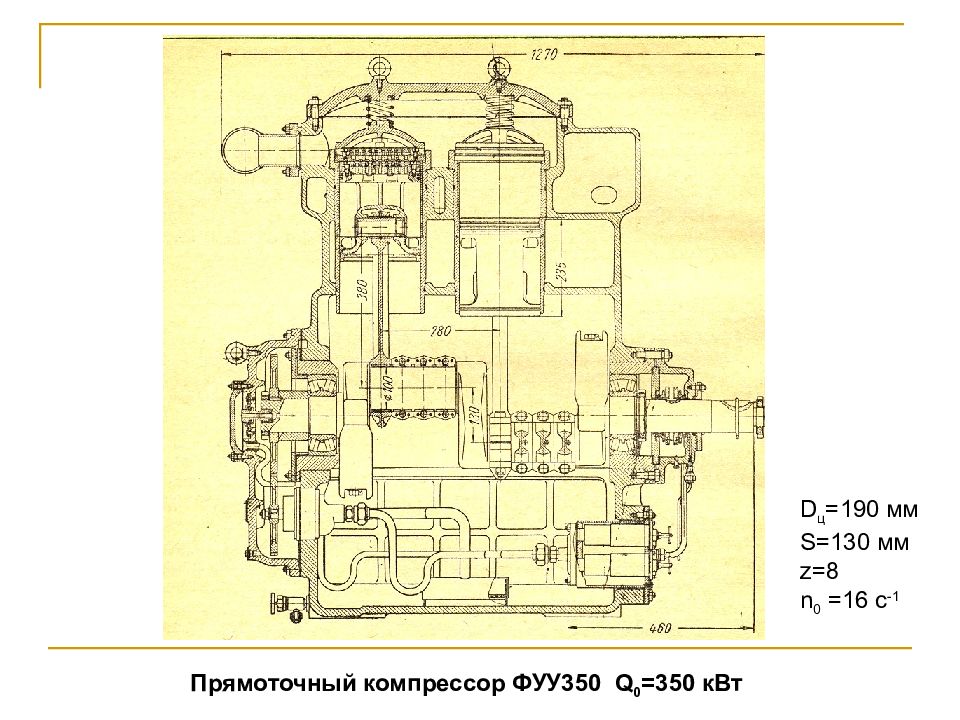

Прямоточный компрессор ФУУ350 Q 0 = 350 кВт D ц =1 90 мм S= 130 мм z= 8 n 0 = 16 c -1

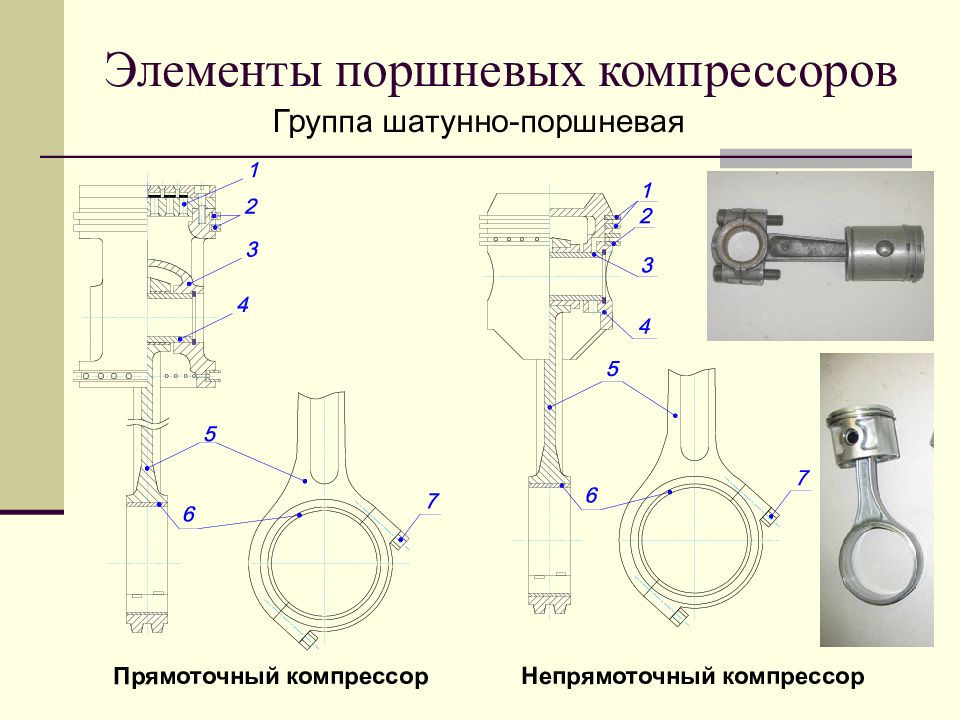

Группа шатунно-поршневая Прямоточный компрессор Непрямоточный компрессор

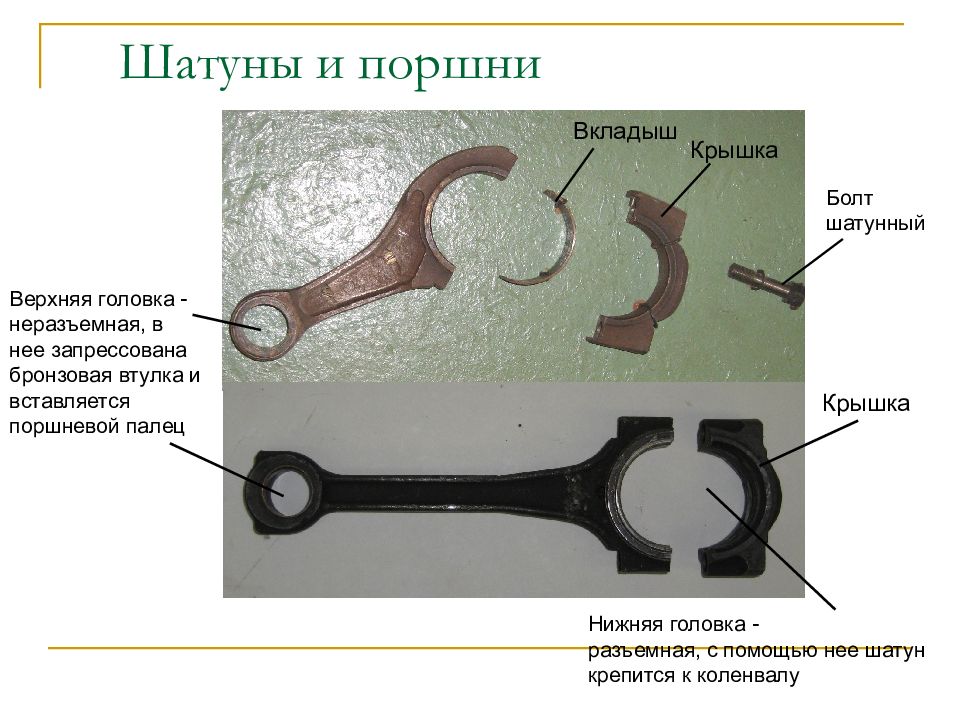

Вкладыш Верхняя головка - неразъемная, в нее запрессована бронзовая втулка и вставляется поршневой палец Нижняя головка - разъемная, с помощью нее шатун крепится к коленвалу Болт шатунный Крышка Крышка

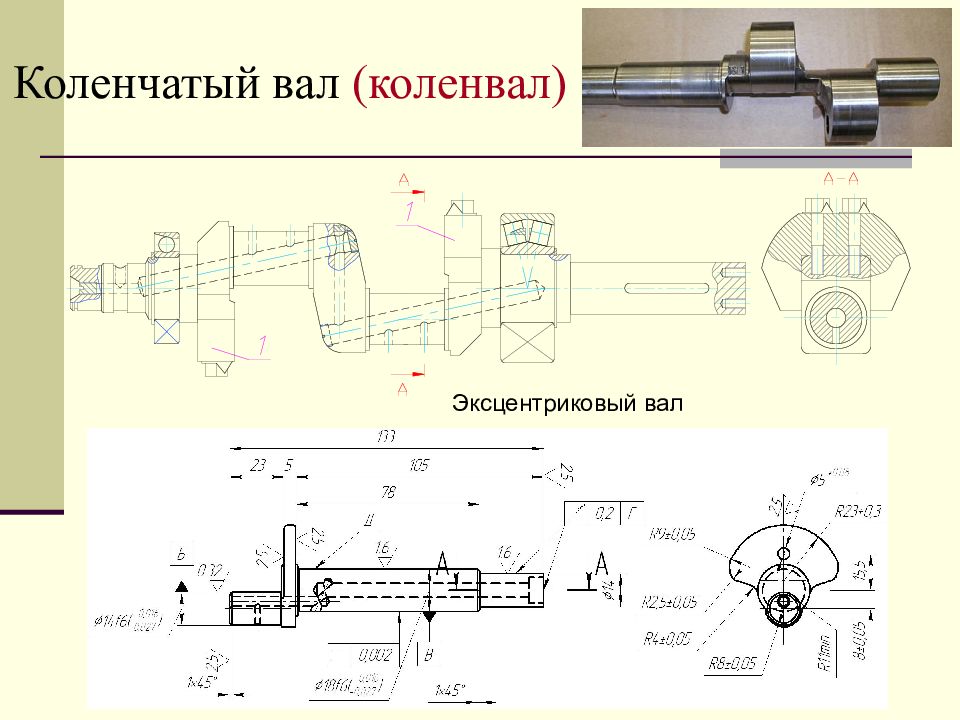

Коленчатый вал (коленвал) Эксцентриковый вал

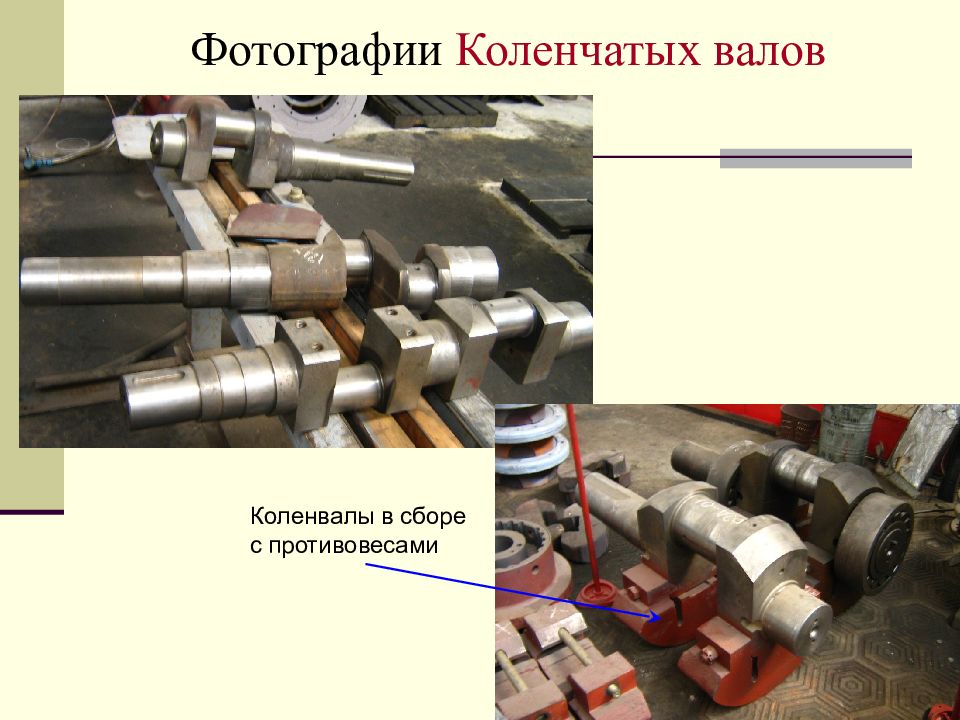

Фотографии Коленчатых валов Коленвалы в сборе с противовесами

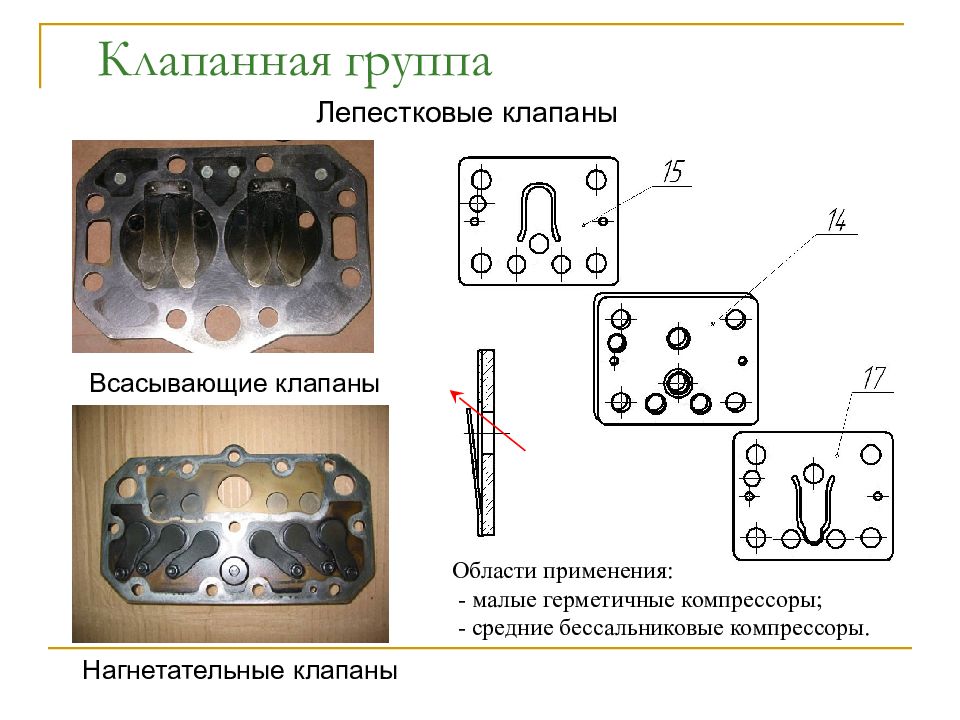

Клапанная группа Лепестковые клапаны Всасывающие клапаны Нагнетательные клапаны Области применения: - малые герметичные компрессоры; - средние бессальниковые компрессоры.

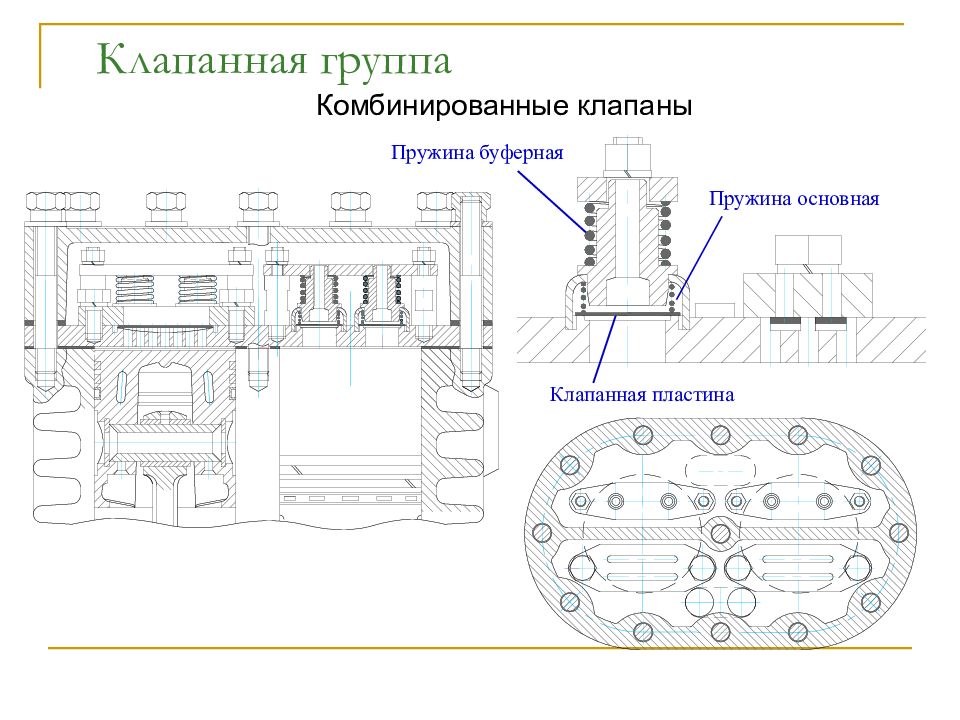

Клапанная группа Комбинированные клапаны Пружина буферная Пружина основная Клапанная пластина
Клапанная группа Кольцевые клапаны Пружина буферная Клапан нагнетательный Клапан всасывающий Ложная крышка Поршень в ВМТ
Модель дискового клапана Пластина клапана

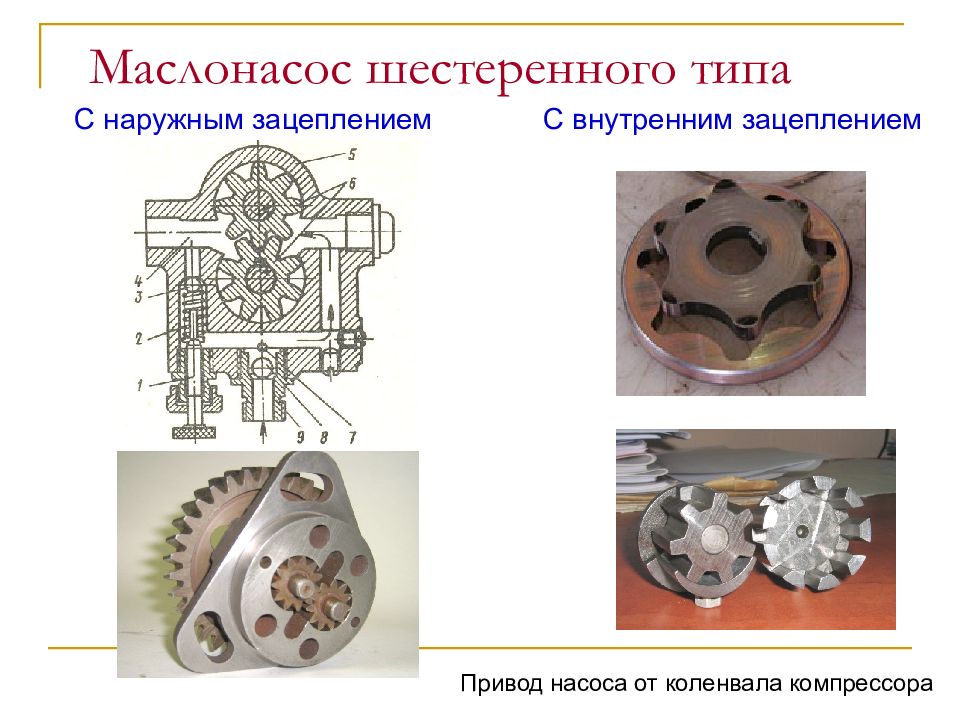

Маслонасос шестеренного типа С наружным зацеплением С внутренним зацеплением Привод насоса от коленвала компрессора
1. Барботаж масла в картере компрессора вращающимся коленвалом 2. Насосная подача масла к сальнику, шейкам коленвала 3. За счет вертикальных сверлений в вертикально расположенном валу

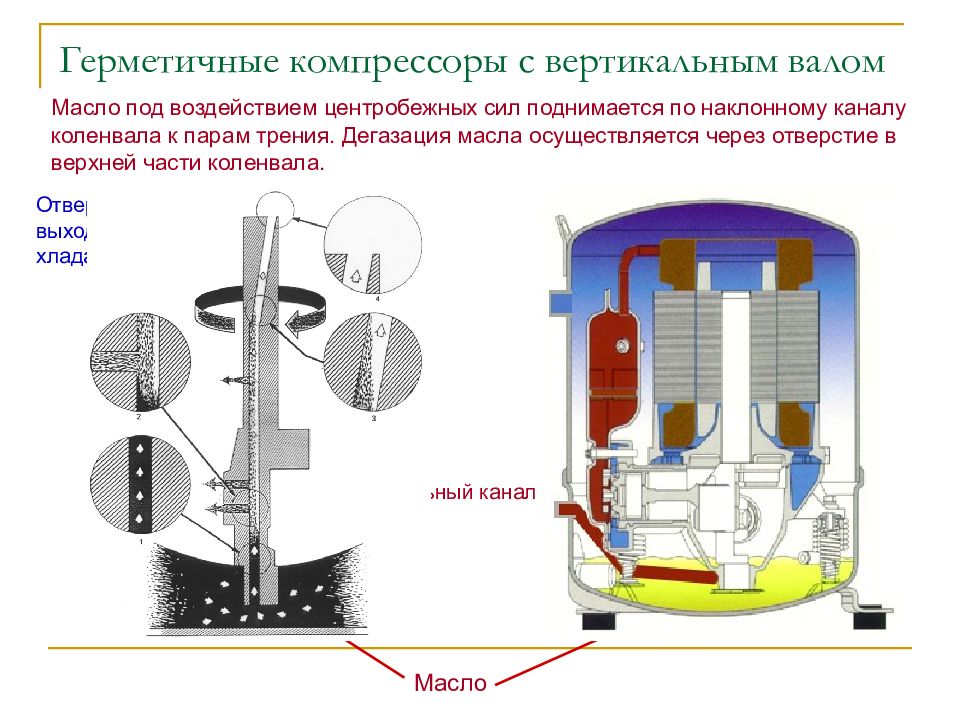

Масло под воздействием центробежных сил поднимается по наклонному каналу коленвала к парам трения. Дегазация масла осуществляется через отверстие в верхней части коленвала. Масло Вертикальный канал Отверстие для выхода паров хладагента

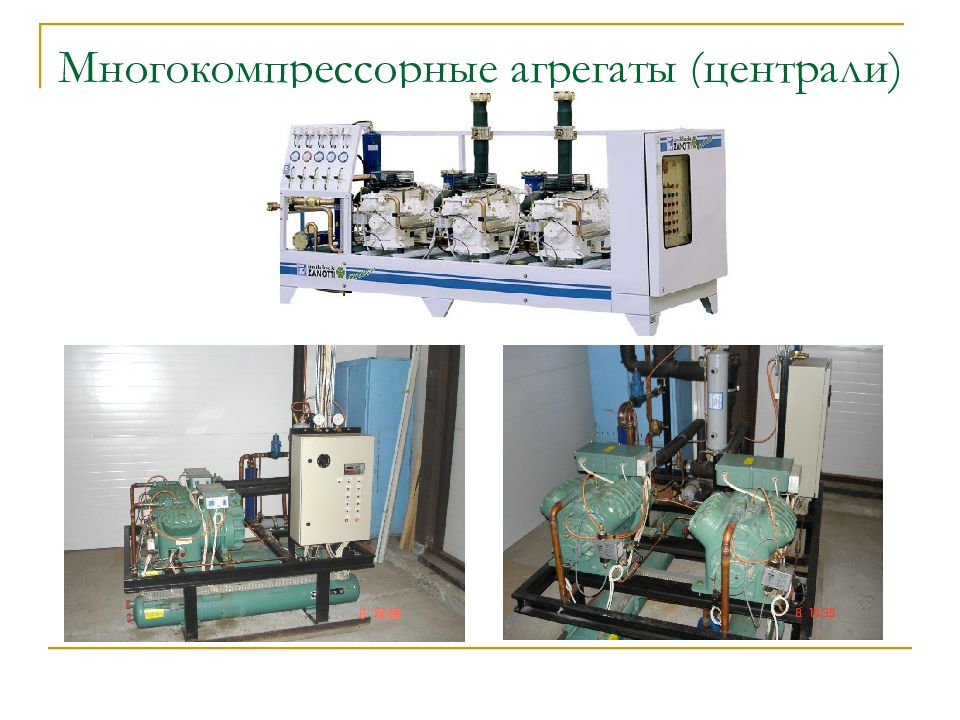

VV - компрессор V - компрессор Компрессор Маслоотделитель Всасывающий вентиль Нагнетательный вентиль Компрессор Маслоотделитель Всасывающий коллектор

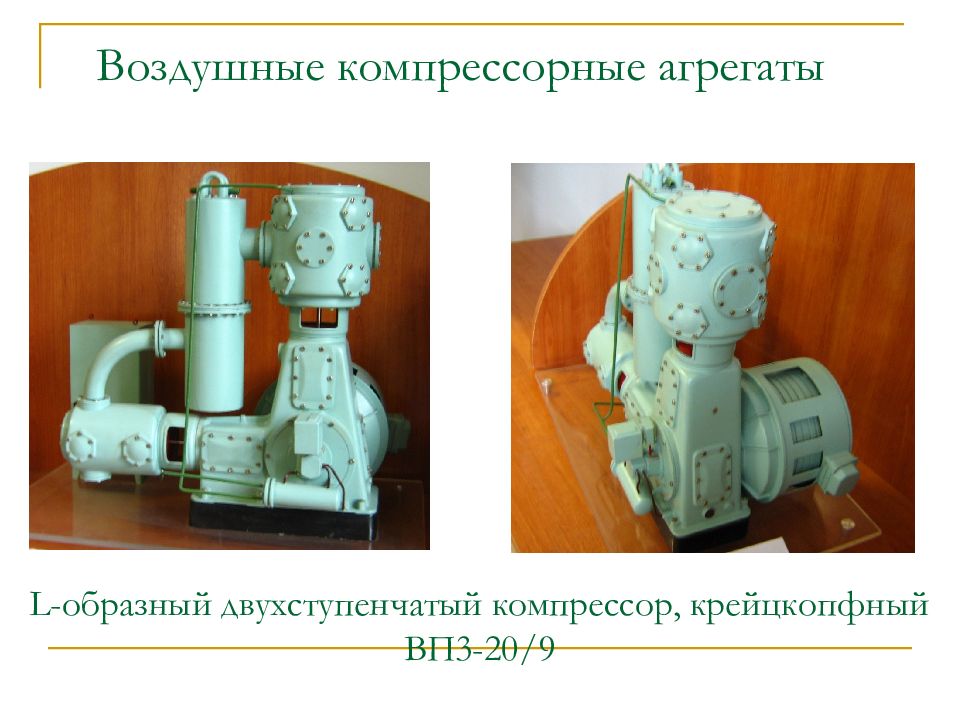

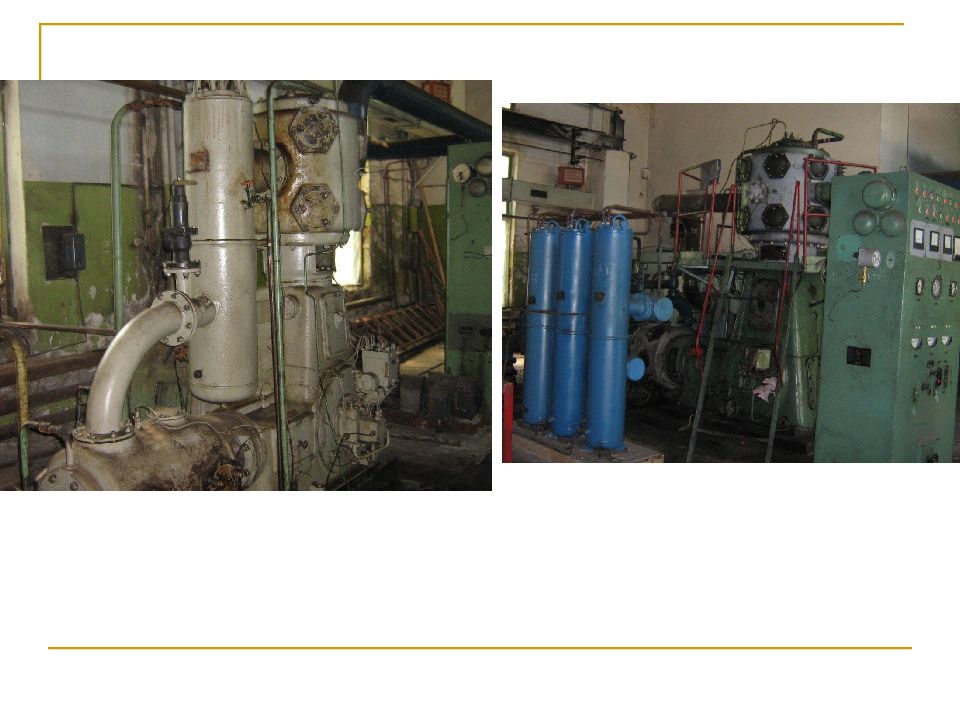

L- образный двухступенчатый компрессор, крейцкопфный ВП3-20/9
