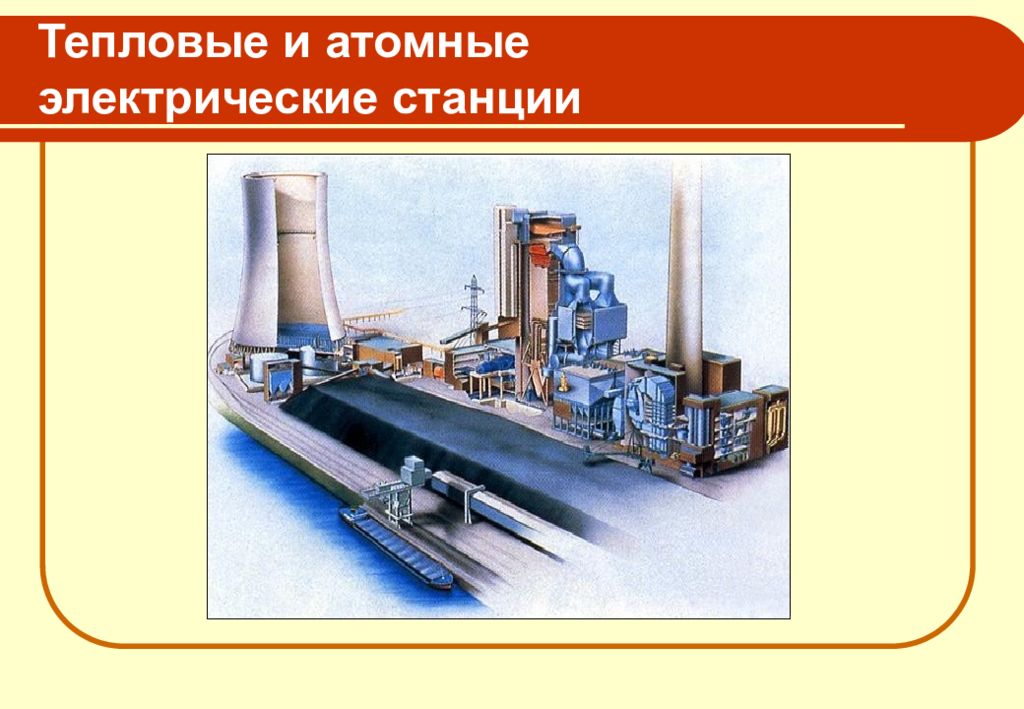

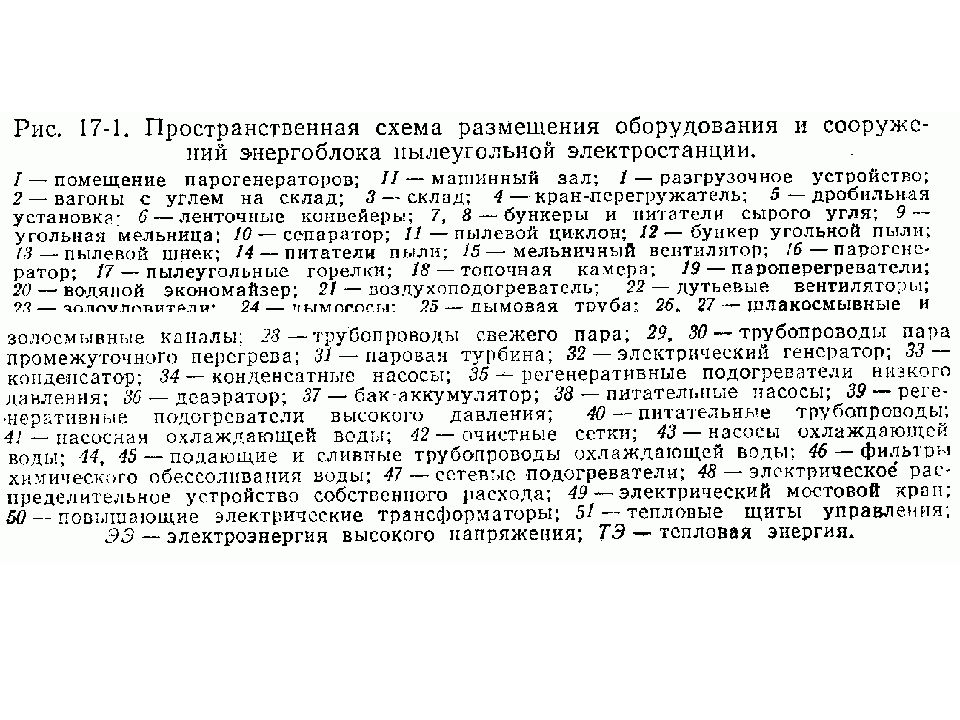

КОМПОНОВКА ГЛАВНОГО КОРПУСА ТЭС Главный корпус (ГК) ТЭС в общем случае состоит из котельного, деаэраторного или бункерно-деаэраторного отделений (КО, ДО или БДО) турбинного отделений (ТО)
Основные требования к компоновкам главного корпуса: Этим требованиям отвечают следующие условия:

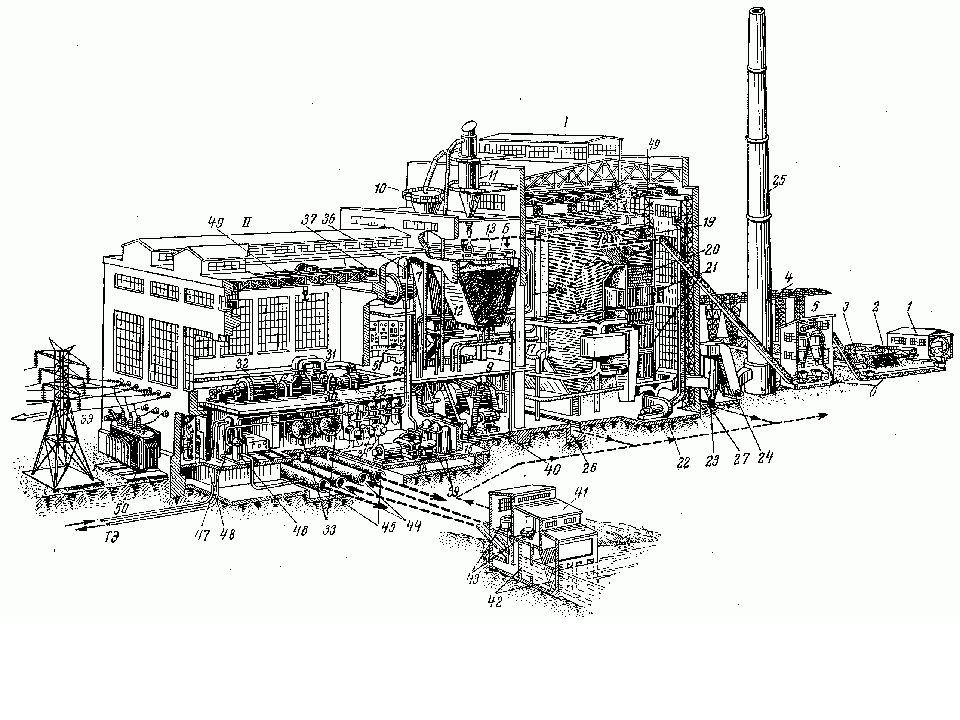

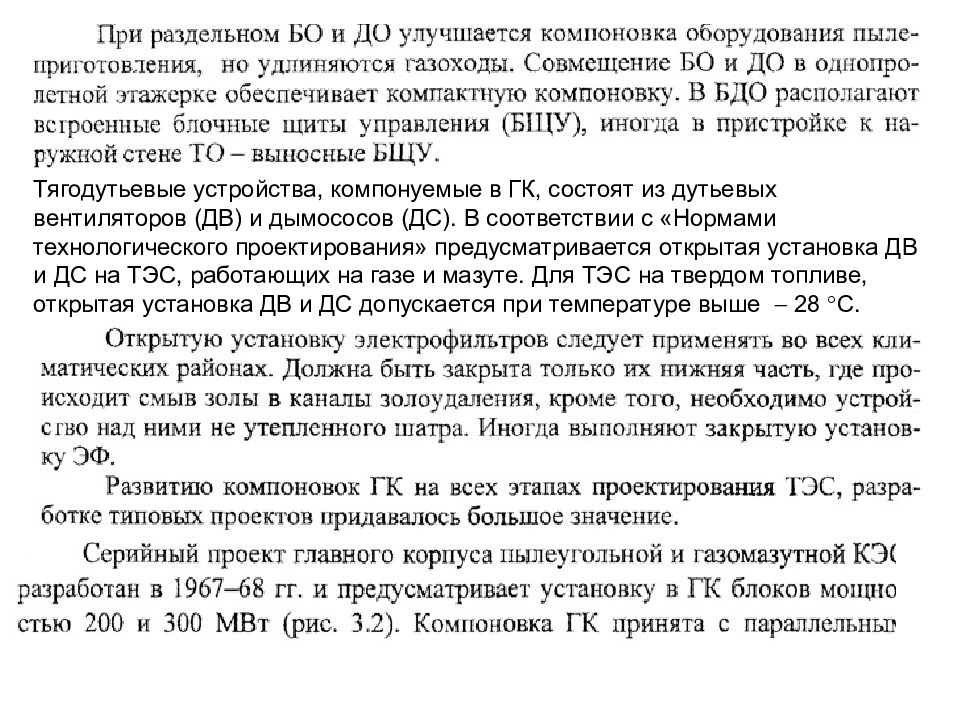

Тягодутьевые устройства, компонуемые в ГК, состоят из дутьевых вентиляторов (ДВ) и дымососов (ДС). В соответствии с «Нормами технологического проектирования» предусматривается открытая установка ДВ и ДС на ТЭС, работающих на газе и мазуте. Для ТЭС на твердом топливе, открытая установка ДВ и ДС допускается при температуре выше 28 С.

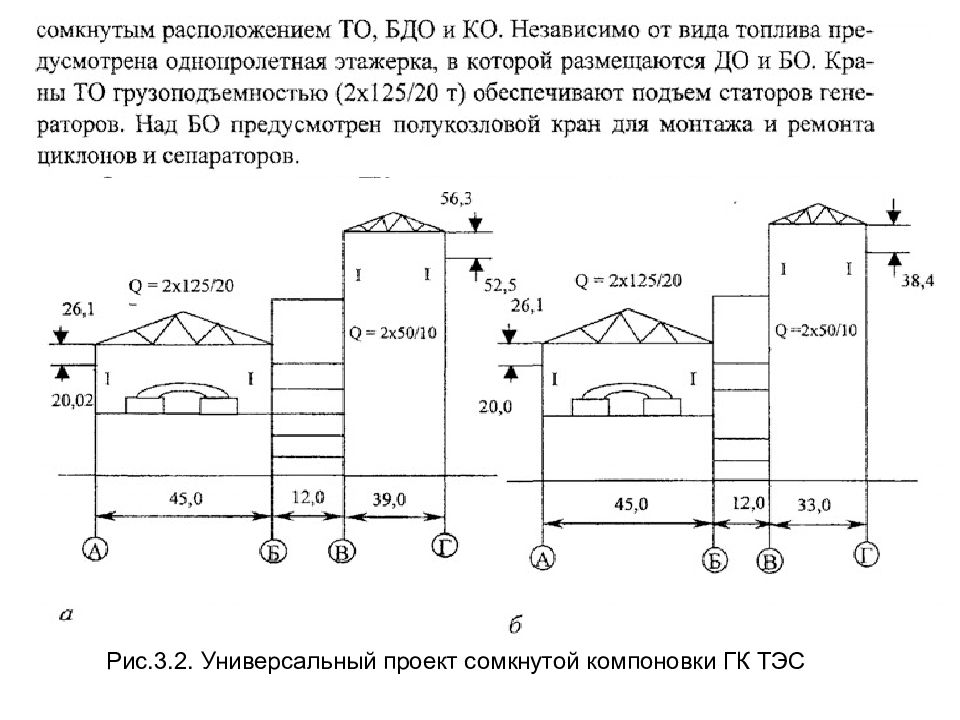

Рис.3.2. Универсальный проект сомкнутой компоновки ГК ТЭС

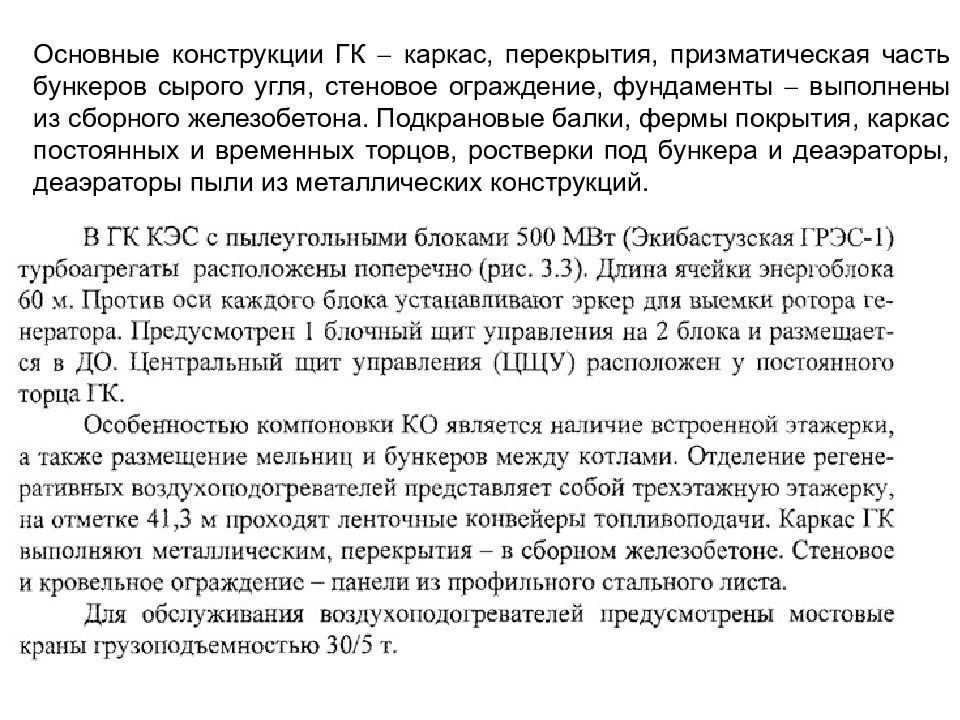

Основные конструкции ГК каркас, перекрытия, призматическая часть бункеров сырого угля, стеновое ограждение, фундаменты выполнены из сборного железобетона. Подкрановые балки, фермы покрытия, каркас постоянных и временных торцов, ростверки под бункера и деаэраторы, деаэраторы пыли из металлических конструкций.

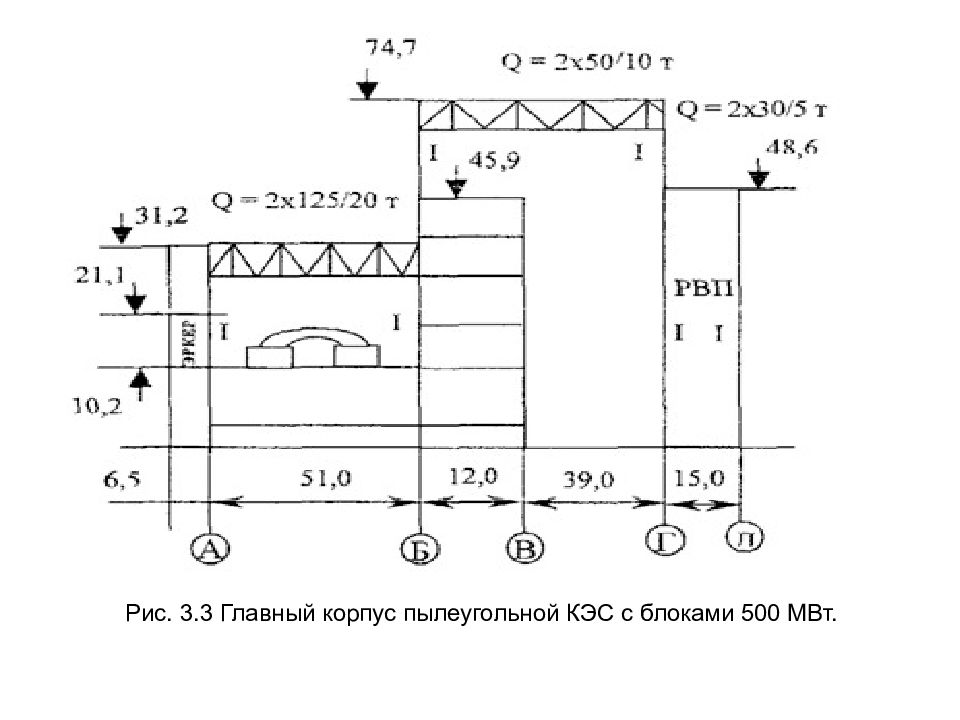

Рис. 3.3 Главный корпус пылеугольной КЭС с блоками 500 МВт.

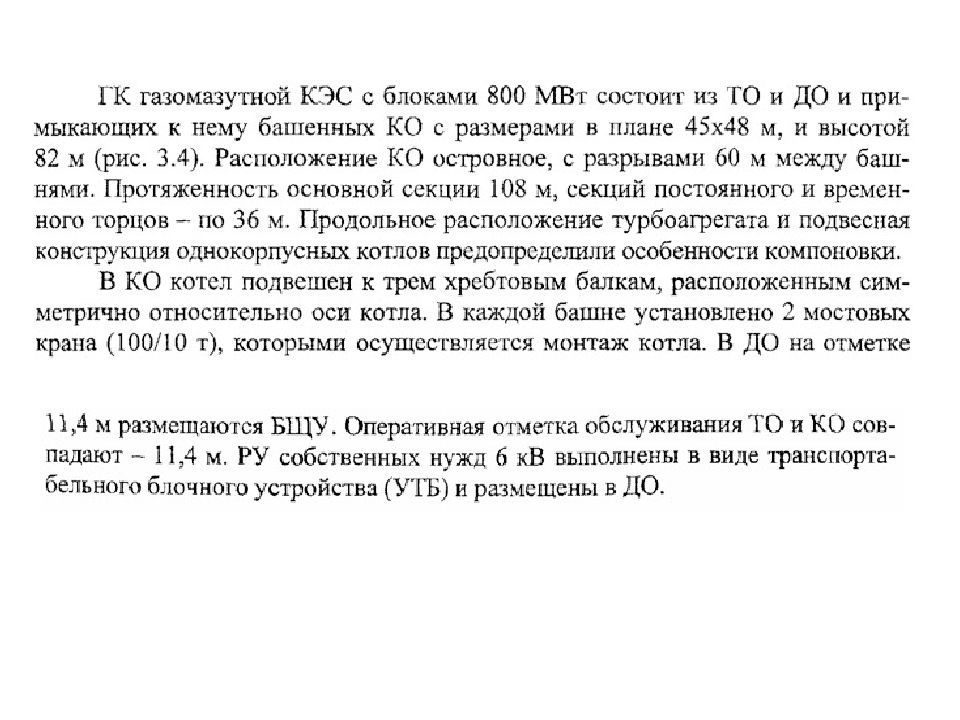

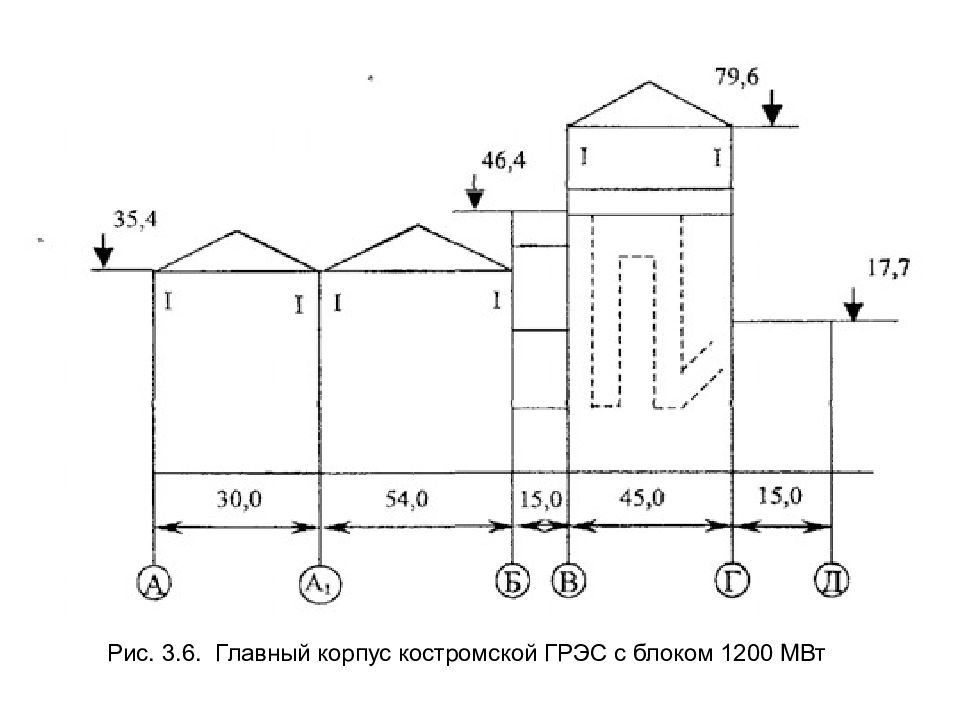

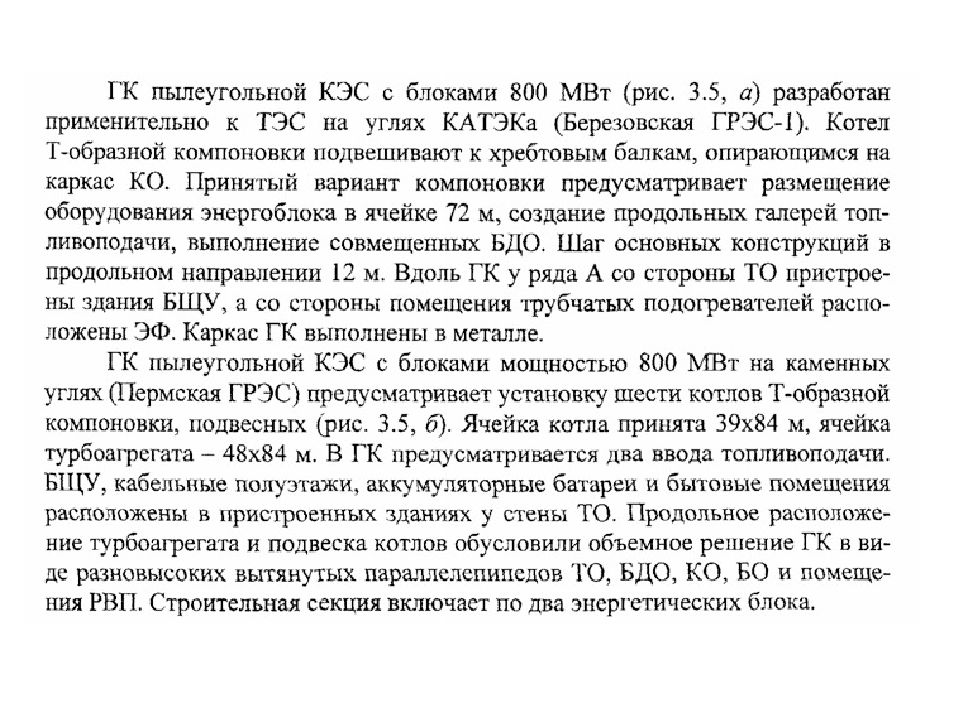

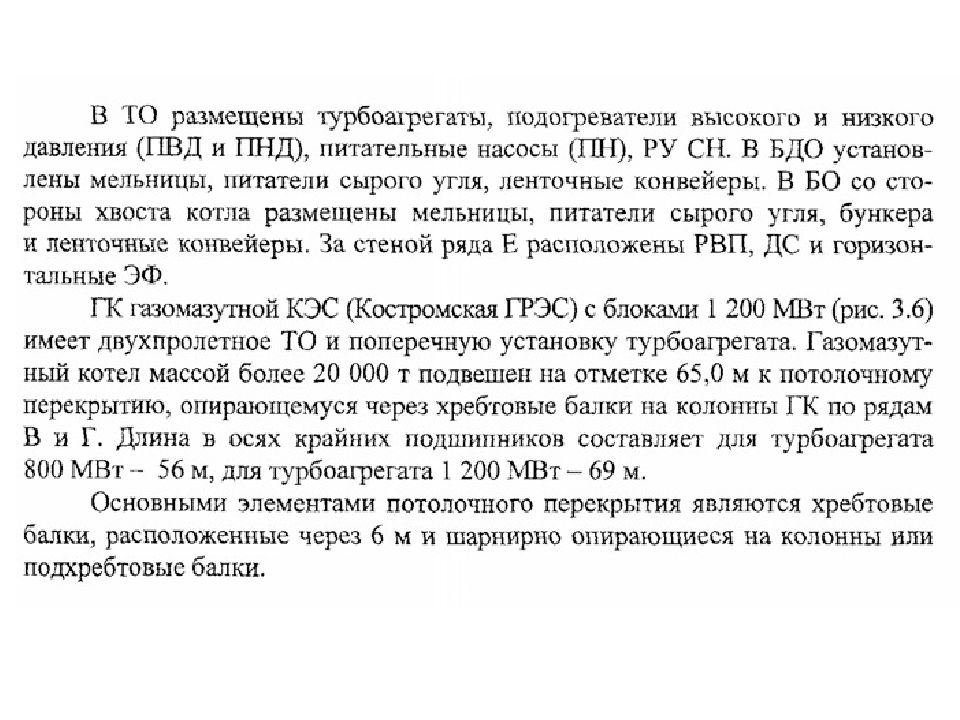

Рис. 3.6. Главный корпус костромской ГРЭС с блоком 1200 МВт

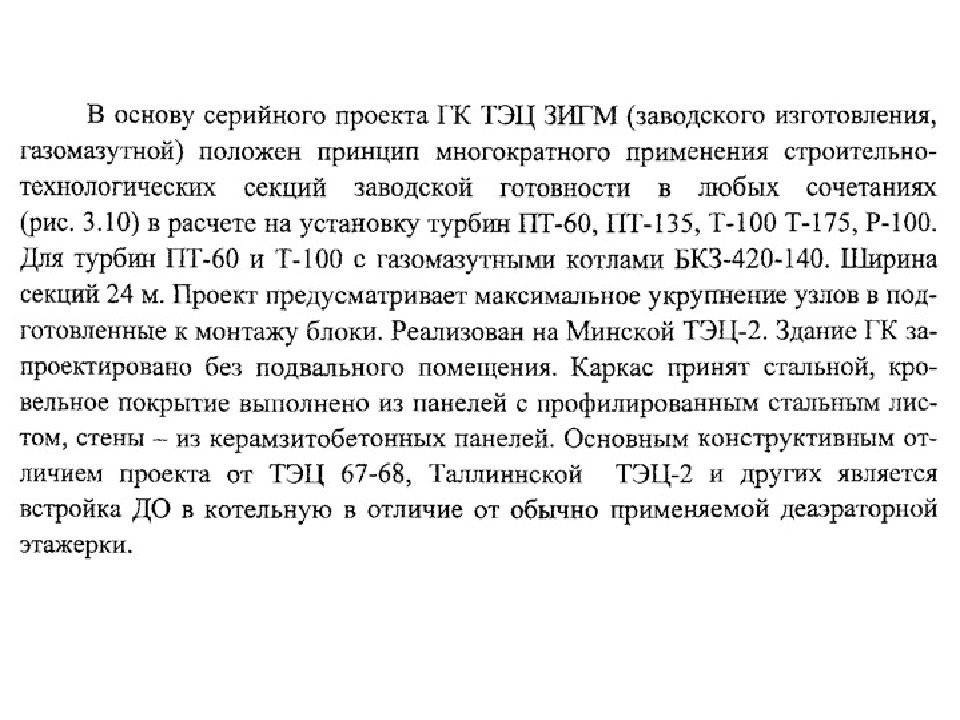

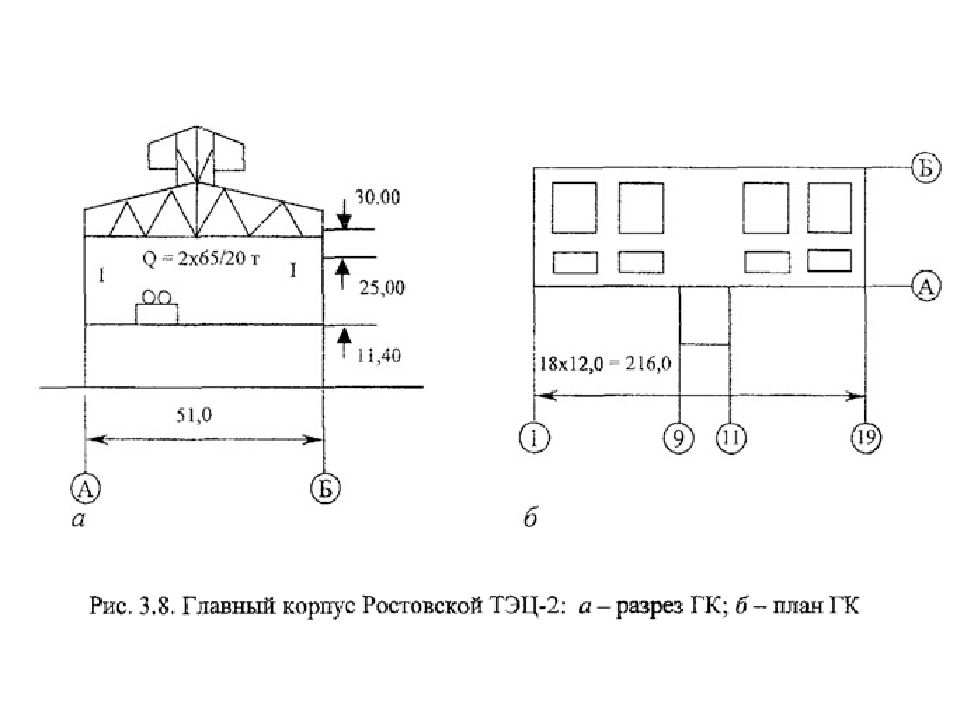

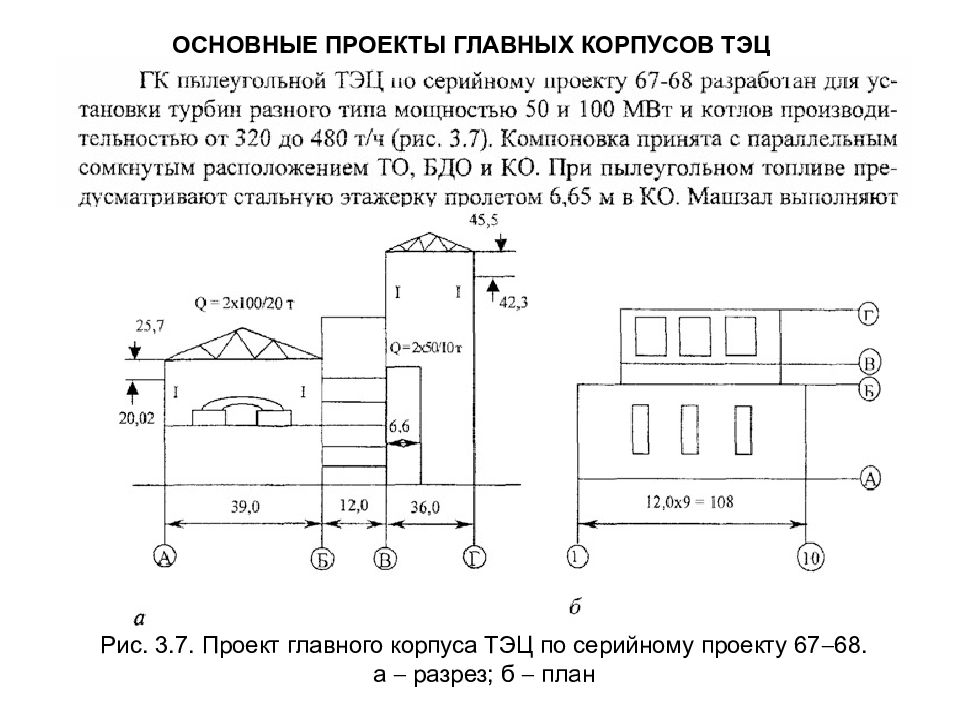

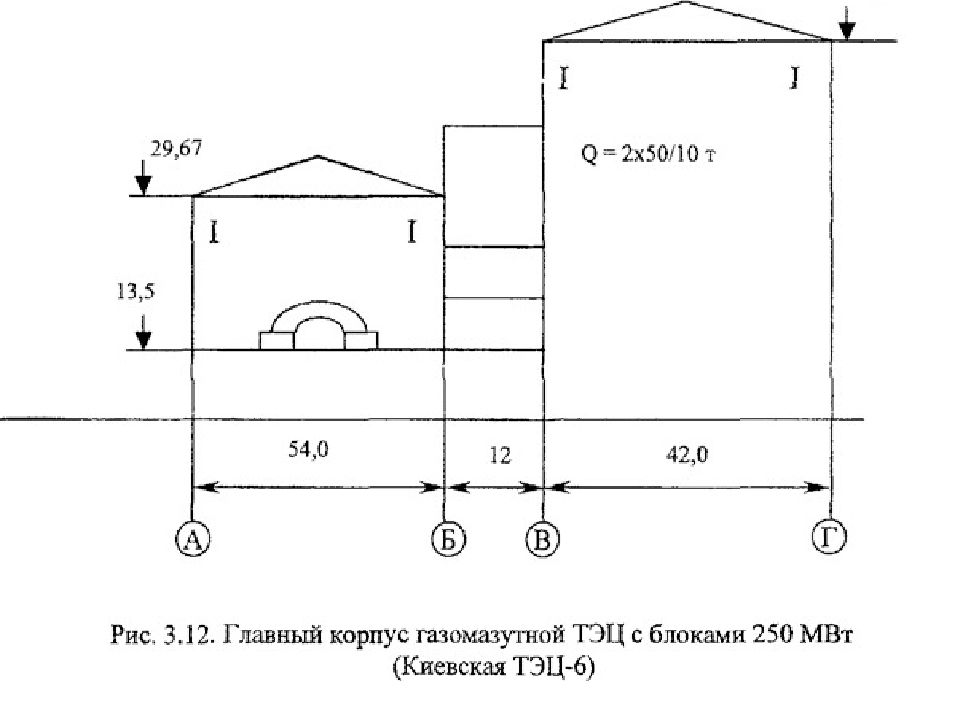

ОСНОВНЫЕ ПРОЕКТЫ ГЛАВНЫХ КОРПУСОВ ТЭЦ Рис. 3.7. Проект главного корпуса ТЭЦ по серийному проекту 67 68. а разрез; б план

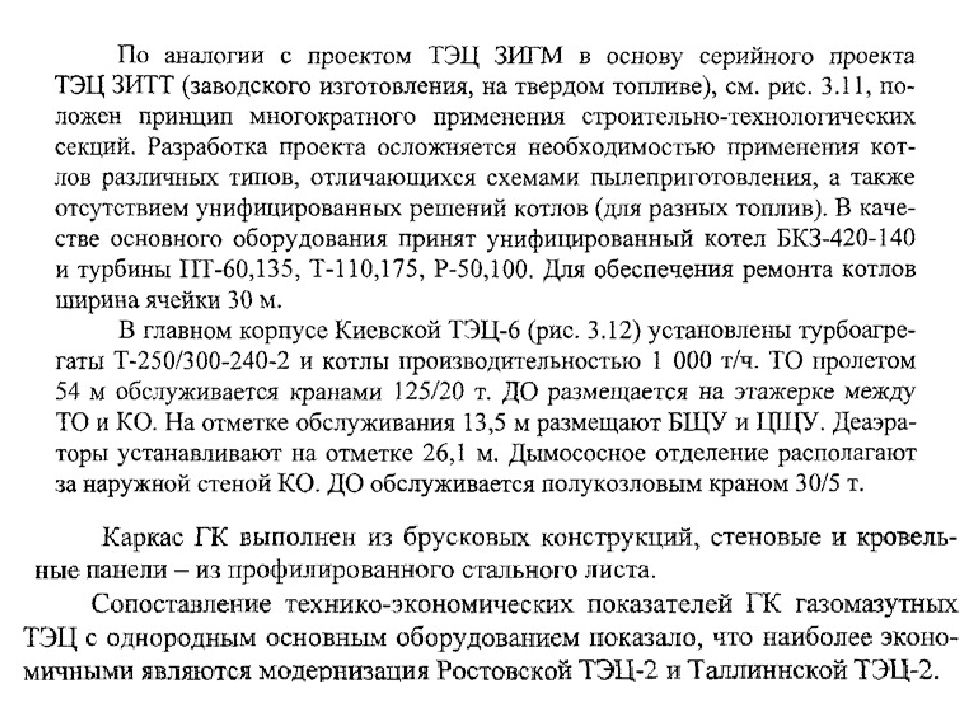

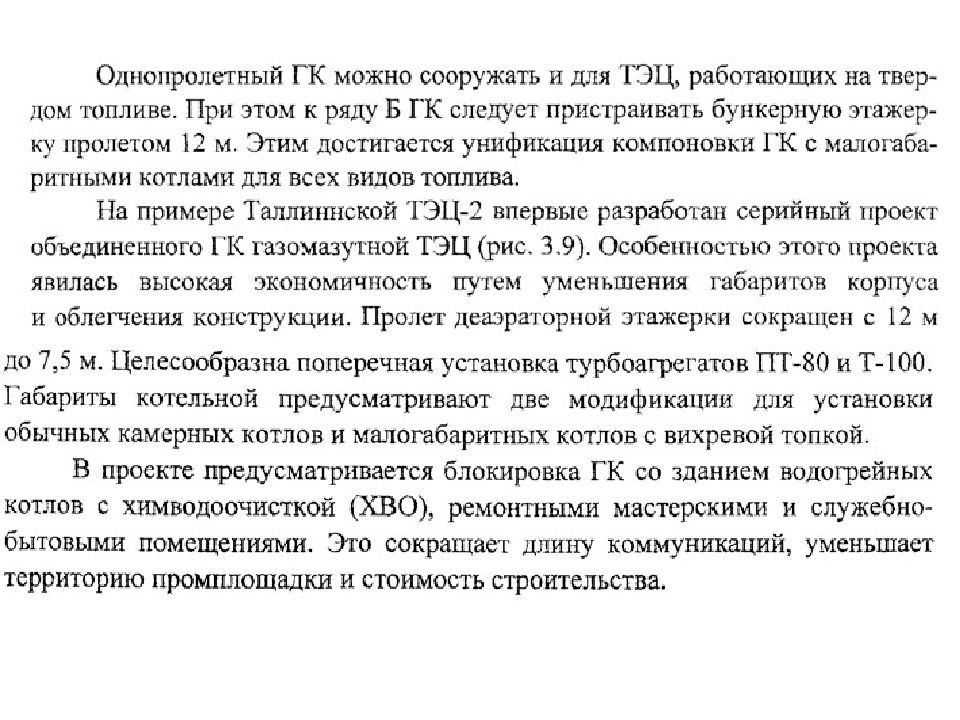

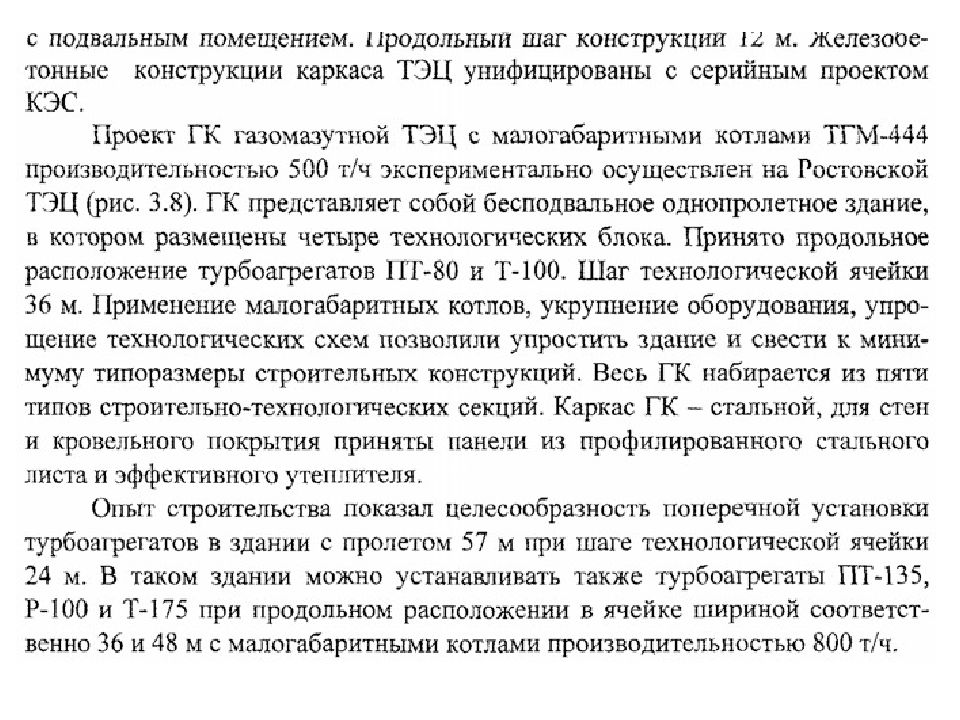

КОМПОНОВКА ПЛАНА ГАВНОГО КОРПУСА ва.
Рис. 3.13. Пример компоновки плана главного корпуса ТЭС.

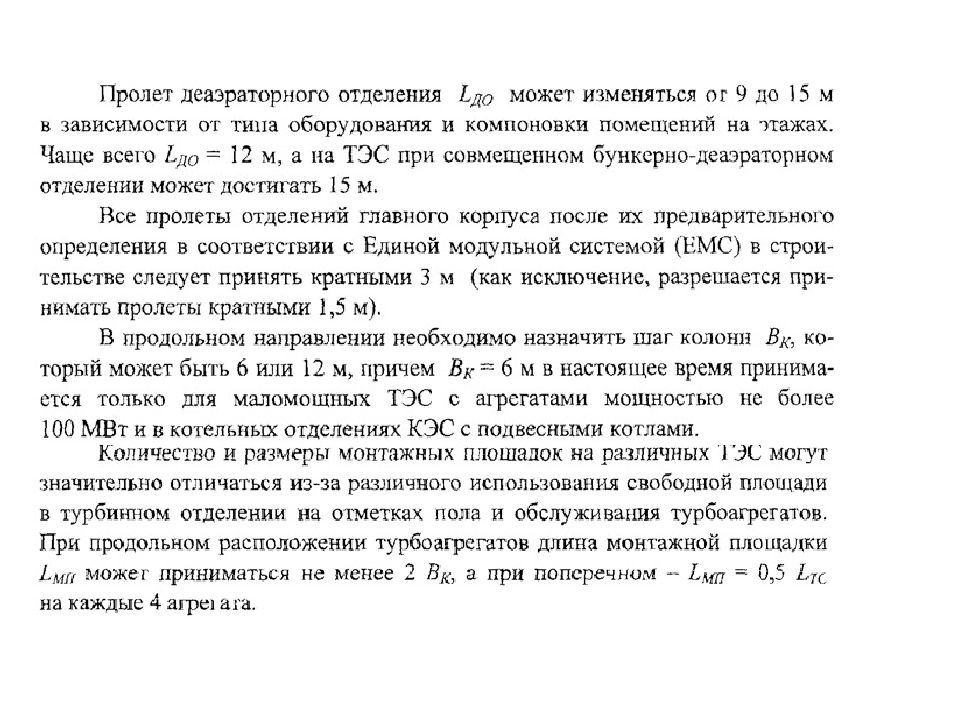

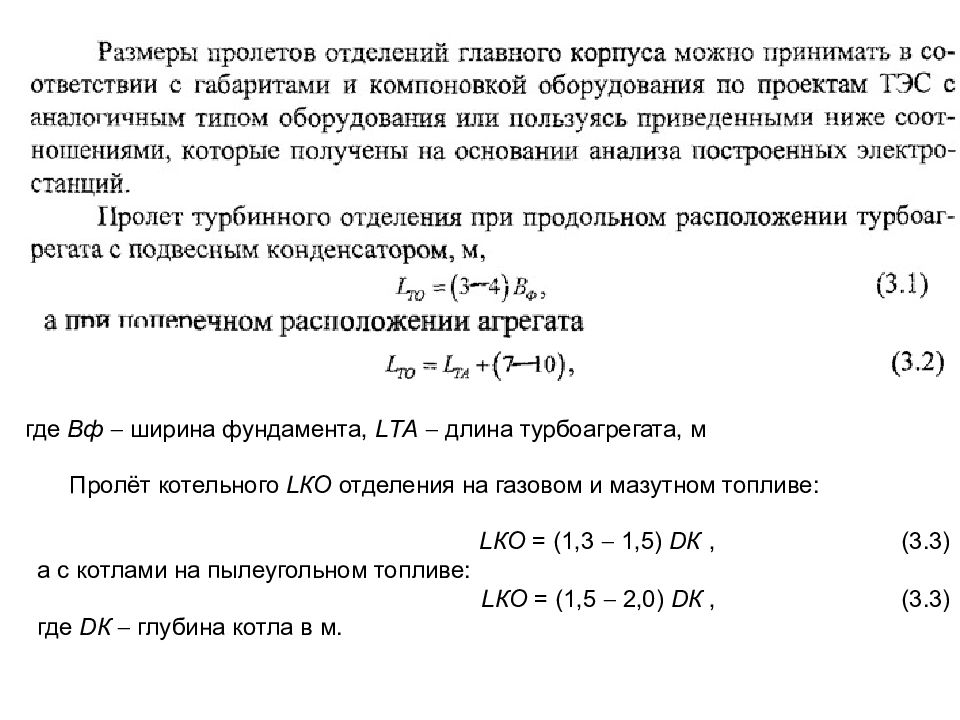

где Вф ширина фундамента, L ТА длина турбоагрегата, м Пролёт котельного L КО отделения на газовом и мазутном топливе: L КО = (1,3 1,5) D К, (3.3) а с котлами на пылеугольном топливе: L КО = (1,5 2,0) D К, (3.3) где D К глубина котла в м.

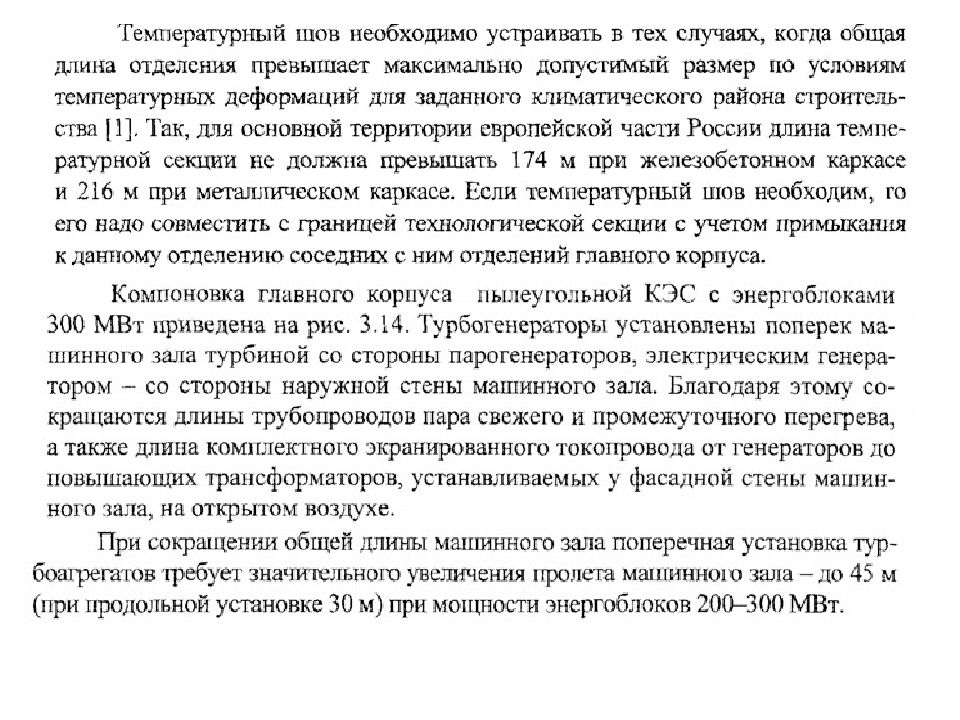

Рис. 3.14. План ГК пылеугольной КЭС с блоками 300 МВт
КОМПОНОВКА ГЛАВНОГО КОРПУСА ПО ВЫСОТЕ

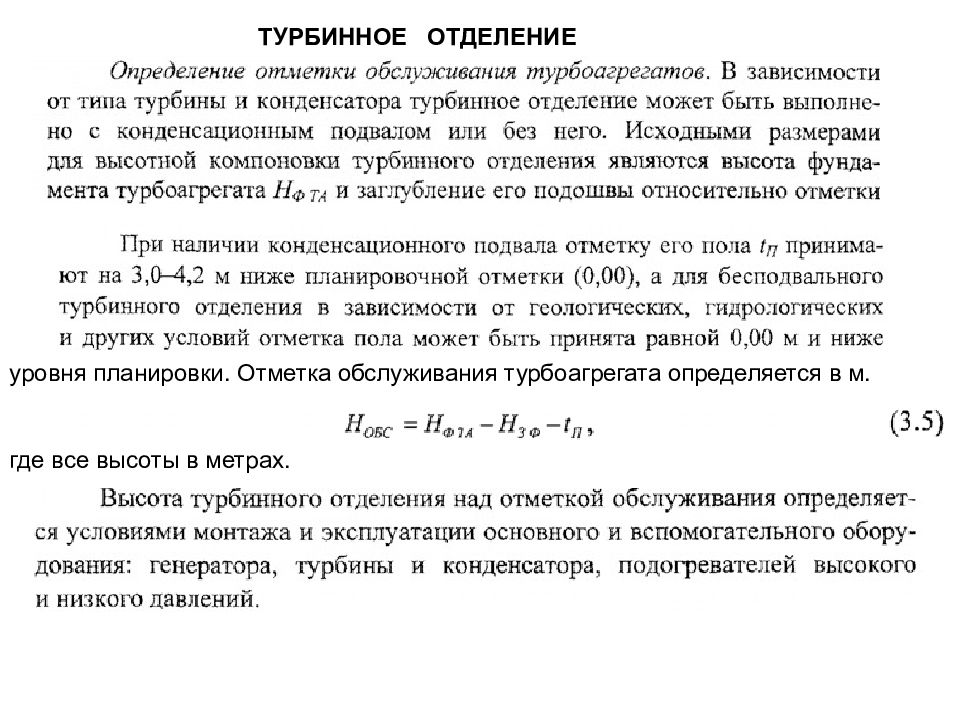

ТУРБИННОЕ ОТДЕЛЕНИЕ уровня планировки. Отметка обслуживания турбоагрегата определяется в м. где все высоты в метрах.

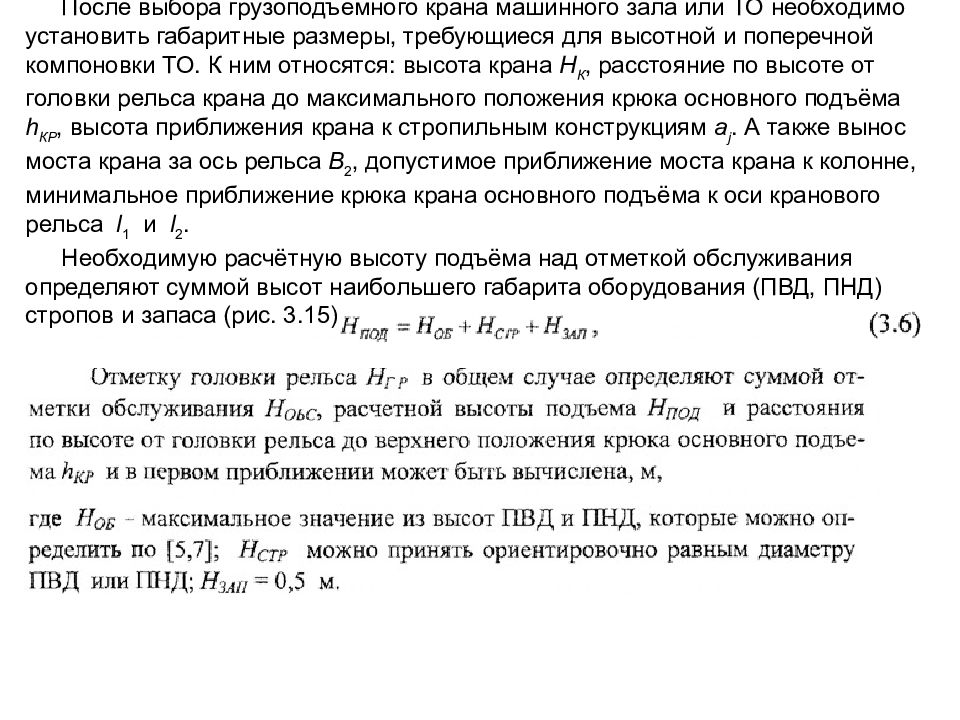

После выбора грузоподъёмного крана машинного зала или ТО необходимо установить габаритные размеры, требующиеся для высотной и поперечной компоновки ТО. К ним относятся: высота крана Н К, расстояние по высоте от головки рельса крана до максимального положения крюка основного подъёма h КР, высота приближения крана к стропильным конструкциям a j. А также вынос моста крана за ось рельса B 2, допустимое приближение моста крана к колонне, минимальное приближение крюка крана основного подъёма к оси кранового рельса l 1 и l 2. Необходимую расчётную высоту подъёма над отметкой обслуживания определяют суммой высот наибольшего габарита оборудования (ПВД, ПНД) стропов и запаса (рис. 3.15)

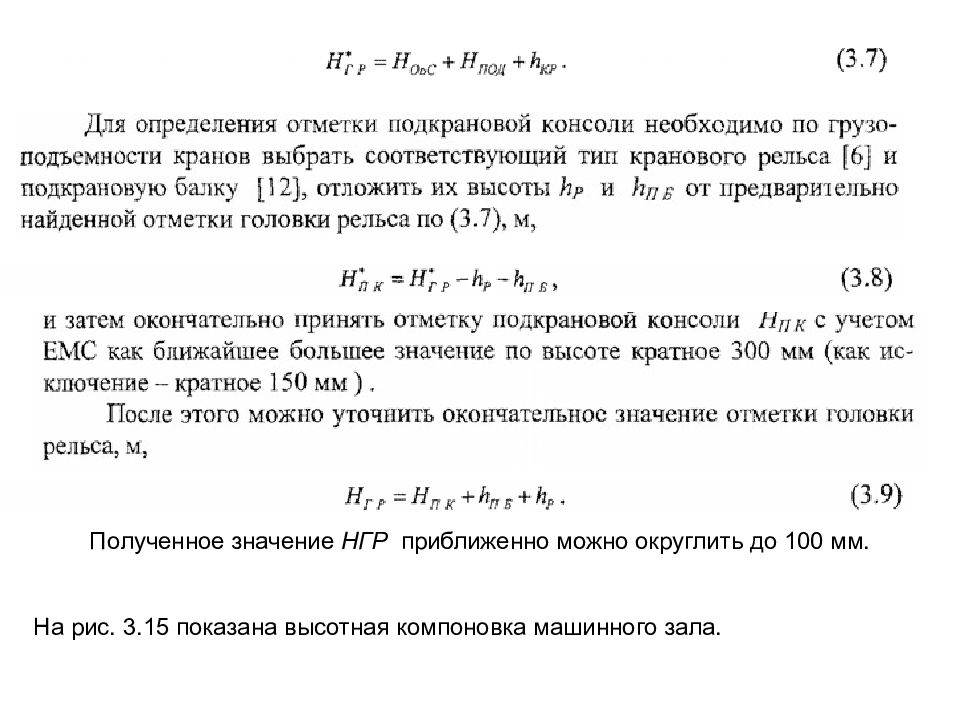

Полученное значение НГР приближенно можно округлить до 100 мм. На рис. 3.15 показана высотная компоновка машинного зала.

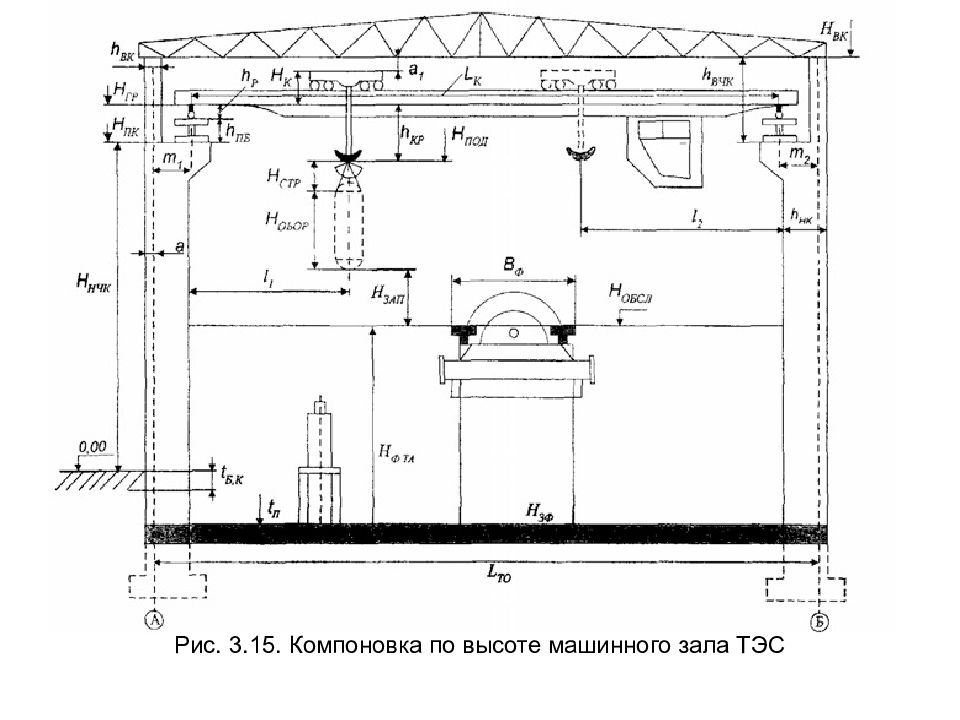

Рис. 3.15. Компоновка по высоте машинного зала ТЭС

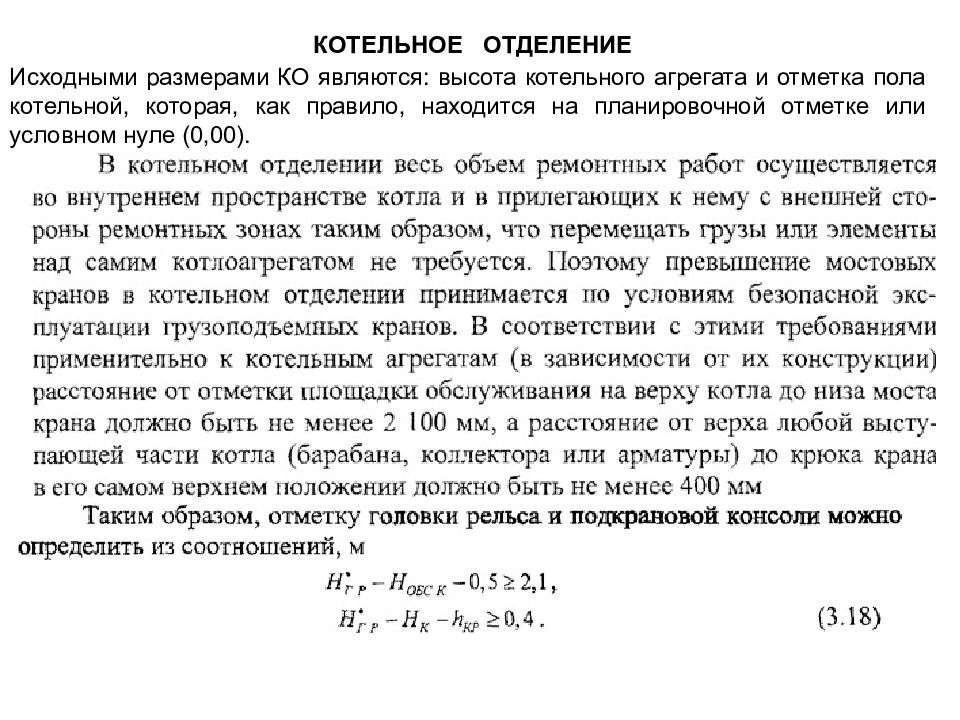

КОТЕЛЬНОЕ ОТДЕЛЕНИЕ Исходными размерами КО являются: высота котельного агрегата и отметка пола котельной, которая, как правило, находится на планировочной отметке или условном нуле (0,00).

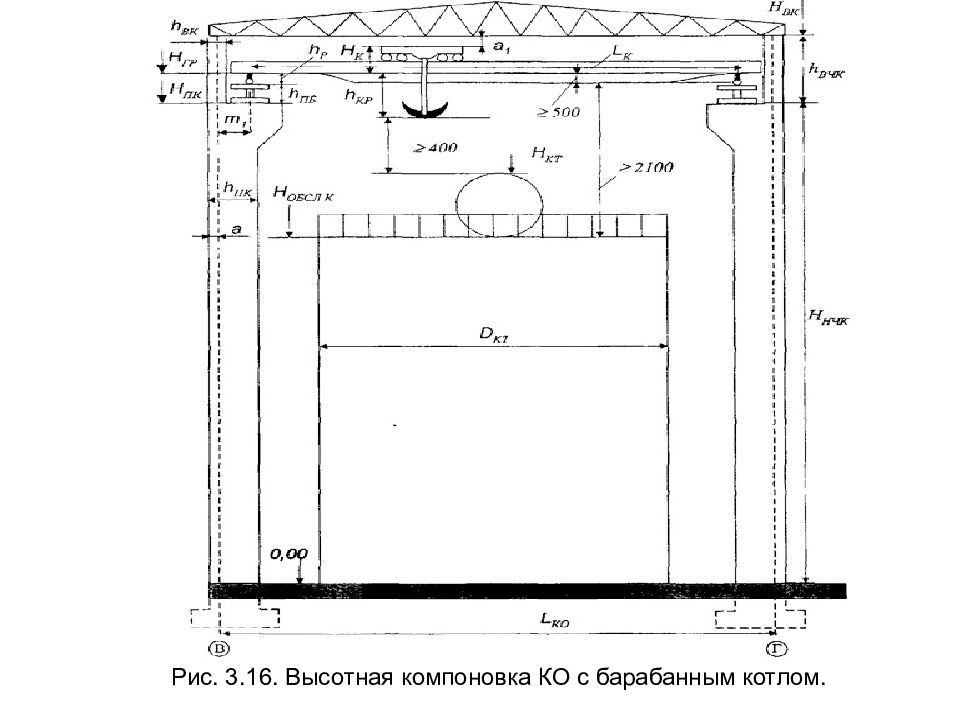

Рис. 3.16. Высотная компоновка КО с барабанным котлом.
маемые по справочнику. Отметка подкрановой консоли принимается как в турбинном отделении или для турбинного отделения

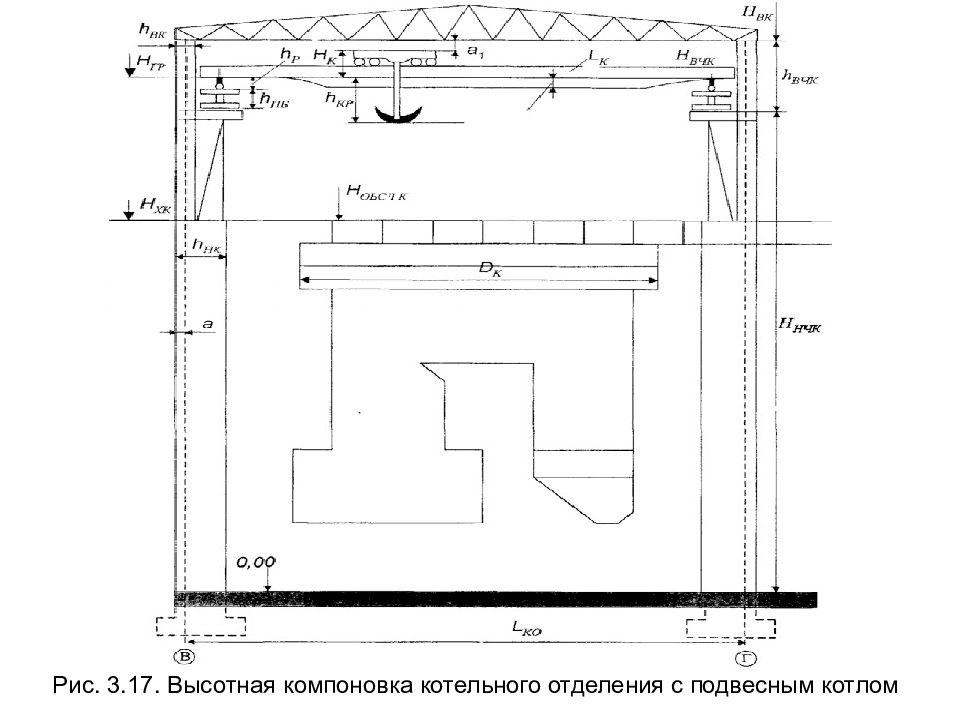

Рис. 3.17. Высотная компоновка котельного отделения с подвесным котлом

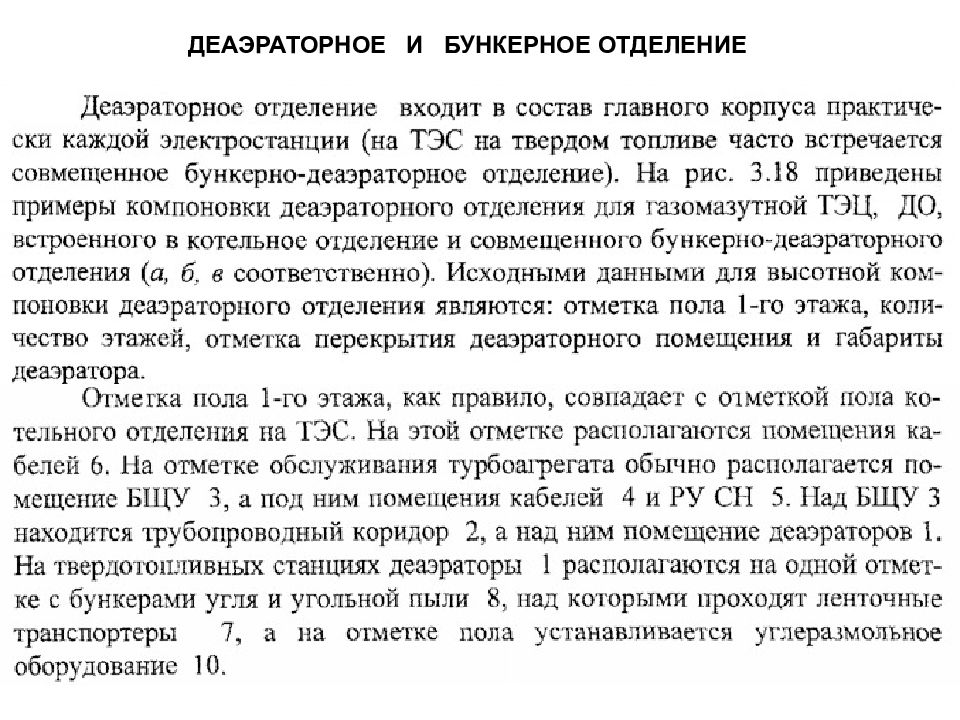

ДЕАЭРАТОРНОЕ И БУНКЕРНОЕ ОТДЕЛЕНИЕ
Рис. 3.18. Примеры компоновки деаэраторных и бункерных этажерок ТЭС
Рис. 3.19. Компоновка деаэратора в деаэраторной этажерке

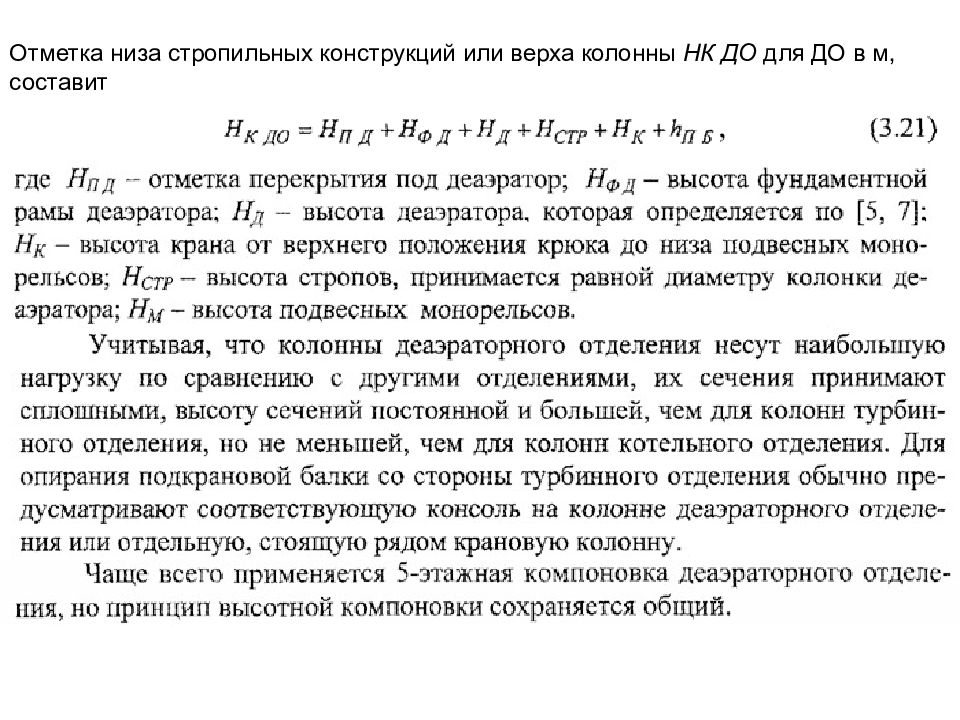

Отметка низа стропильных конструкций или верха колонны НК ДО для ДО в м, составит

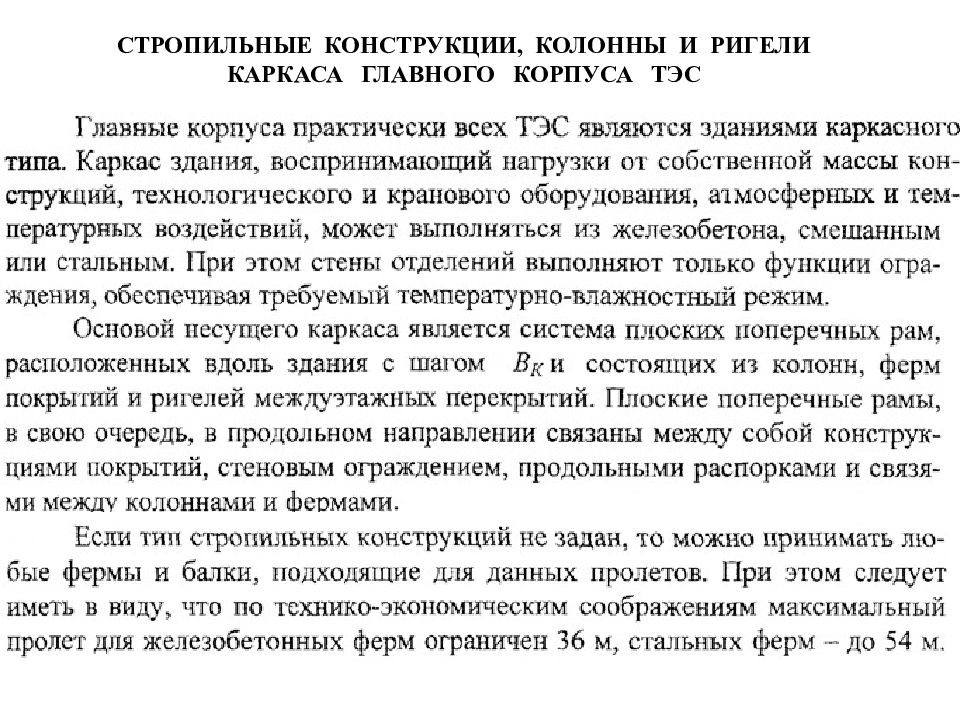

СТРОПИЛЬНЫЕ КОНСТРУКЦИИ, КОЛОННЫ И РИГЕЛИ КАРКАСА ГЛАВНОГО КОРПУСА ТЭС

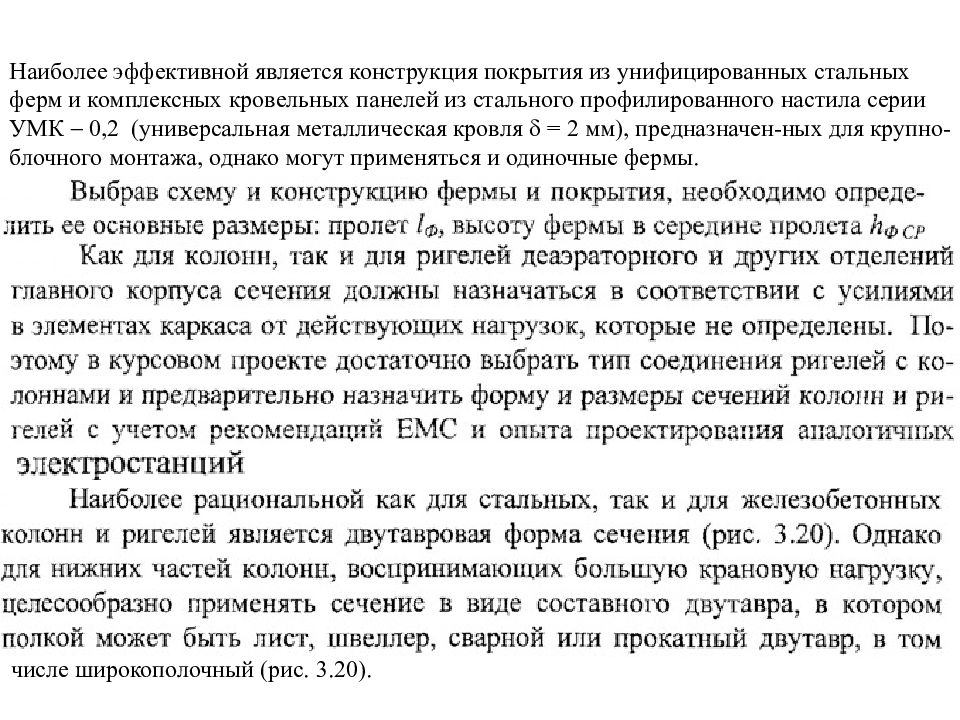

Наиболее эффективной является конструкция покрытия из унифицированных стальных ферм и комплексных кровельных панелей из стального профилированного настила серии УМК 0,2 (универсальная металлическая кровля = 2 мм), предназначен - ных для крупно - блочного монтажа, однако могут применяться и одиночные фермы. числе широкополочный (рис. 3.20).

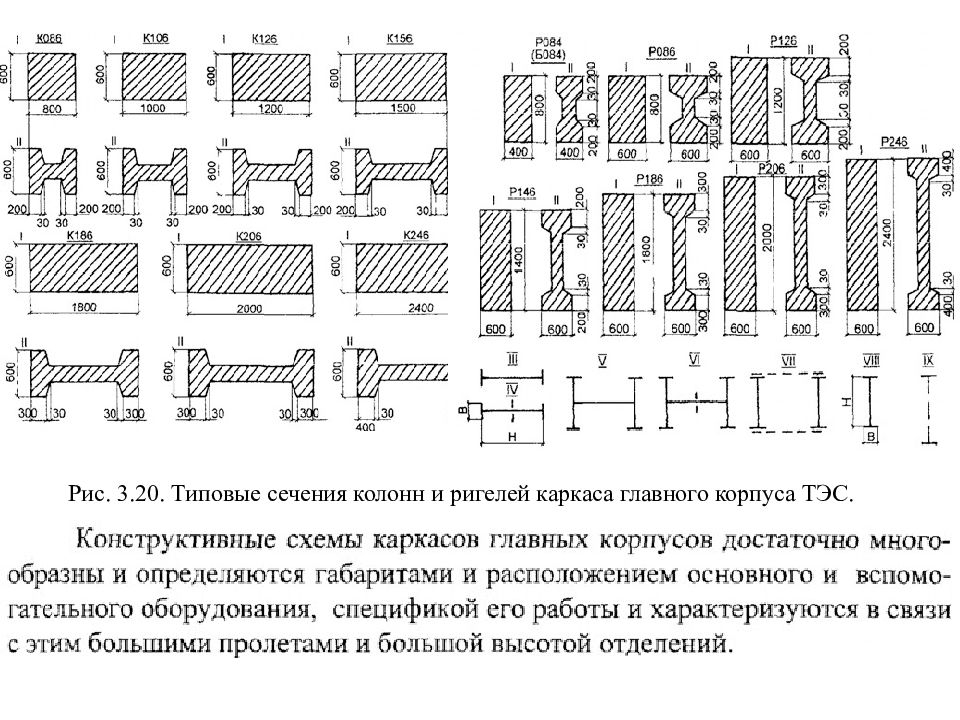

Рис. 3.20. Типовые сечения колонн и ригелей каркаса главного корпуса ТЭС.

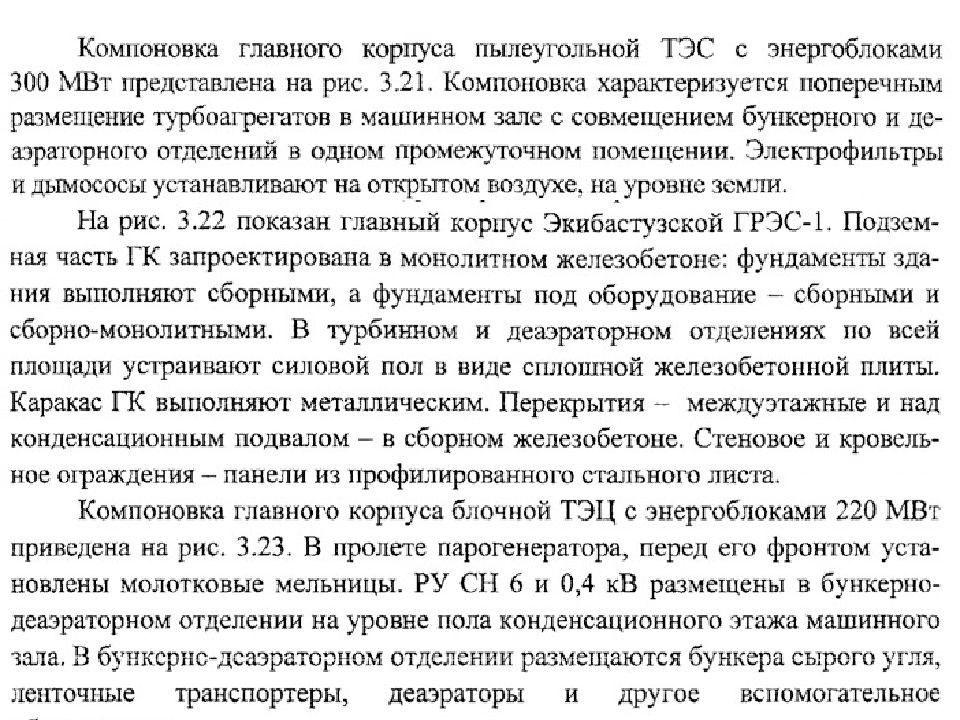

Рис. 3.21. Поперечный разрез главного корпуса пылеугольной ТЭС с блоками 300 МВт
Рис. 3.22.Поперечный разрез главного корпуса Экибастузской ГРЭС 1 с блоками 500 МВт
Рис. 3.23. Поперечный разрез главного корпуса ТЭЦ с блоками 220 МВт
Четыре блока К-150-130 4 150=600

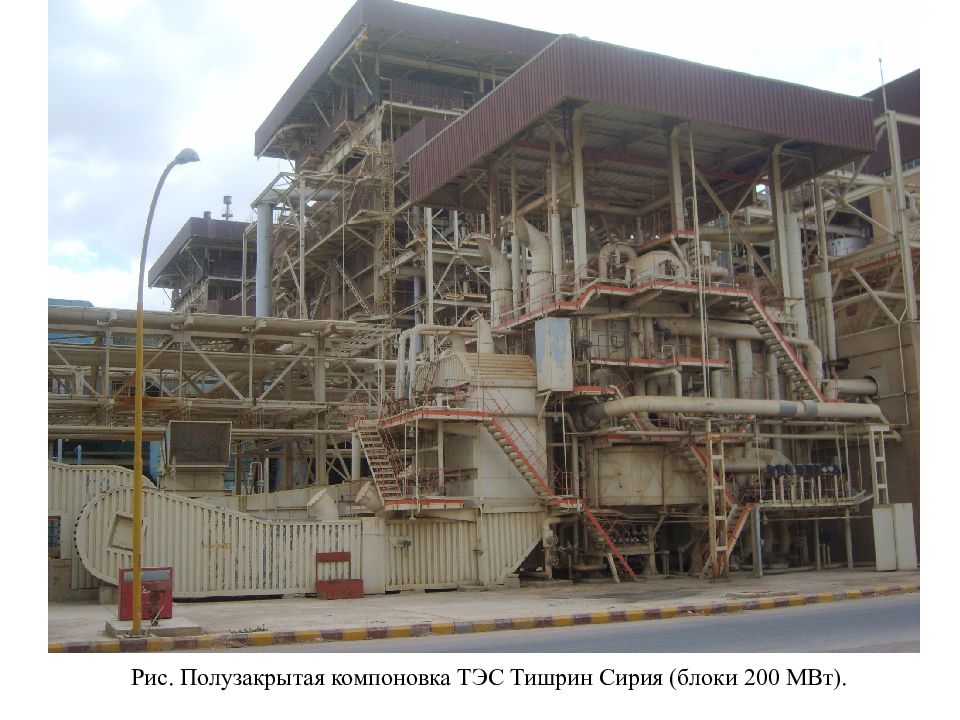

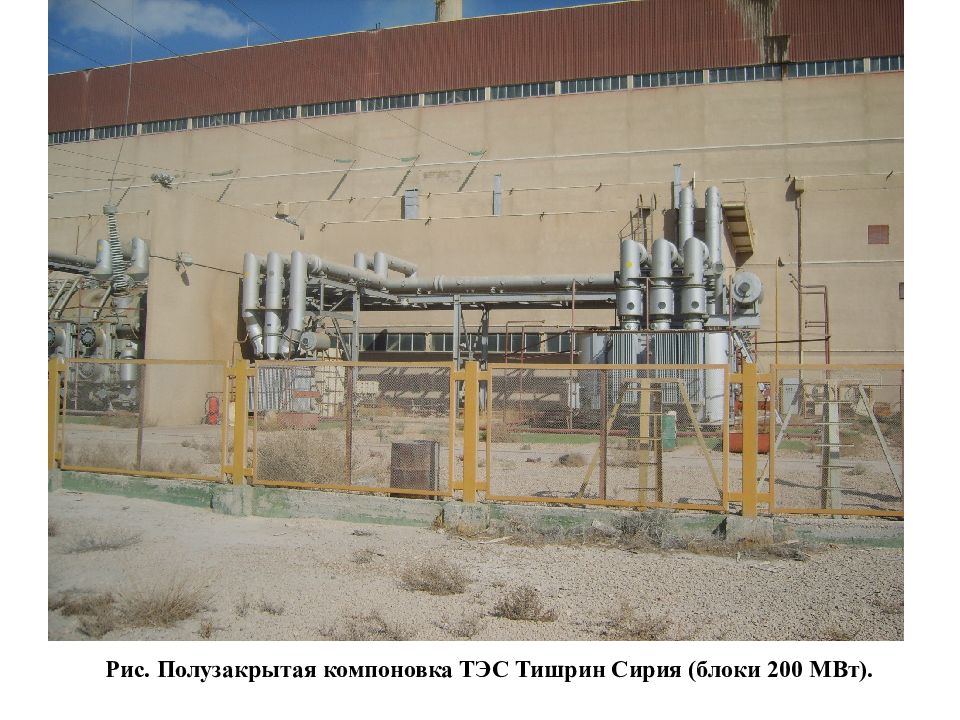

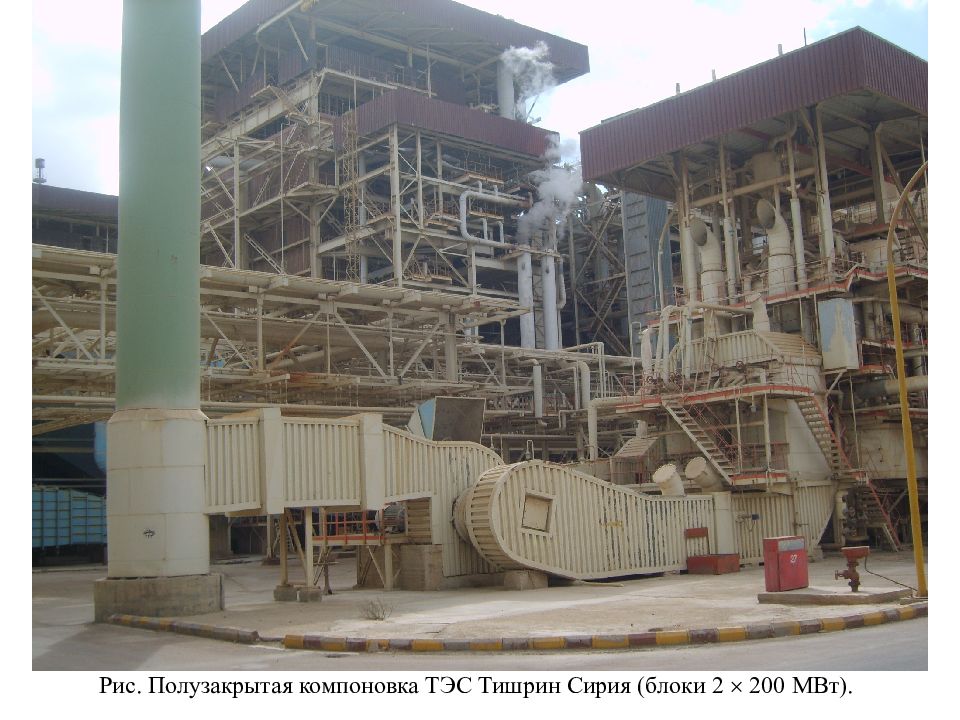

Рис. Полузакрытая компоновка ТЭС Тишрин Сирия (блоки 2 200 МВт).
Рис. Полузакрытая компоновка ТЭС Тишрин Сирия (блоки 200 МВт).
Рис. Полузакрытая компоновка ТЭС Тишрин Сирия (блоки 200 МВт).
Рис. Полузакрытая компоновка ТЭС Тишрин Сирия (блоки 200 МВт).

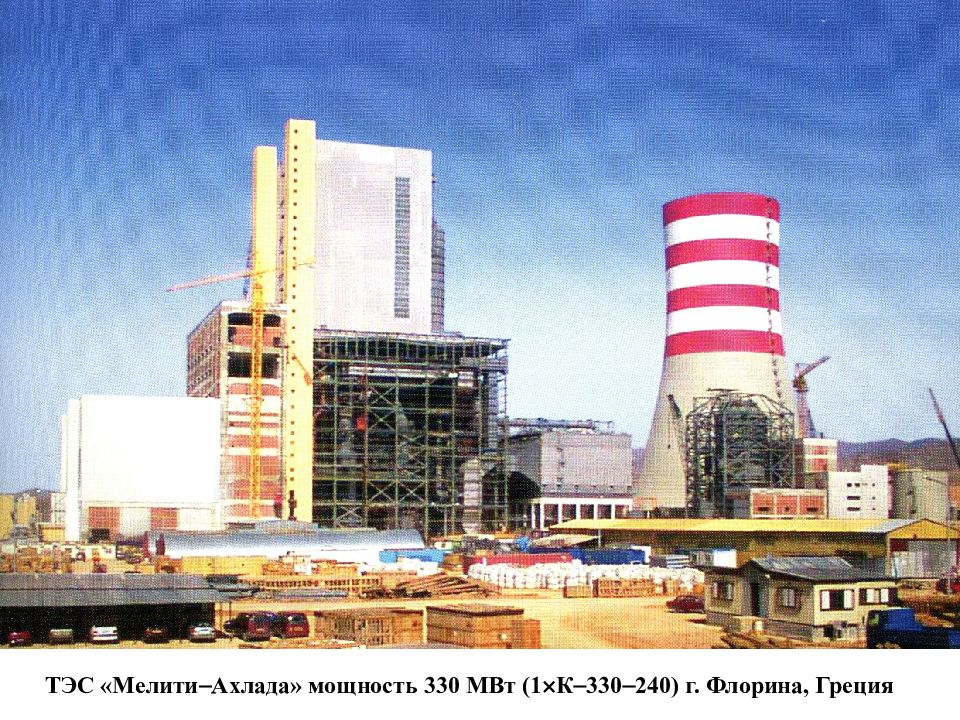

ТЭС «Мелити Ахлада» мощность 330 МВт (1 К 330 240) г. Флорина, Греция

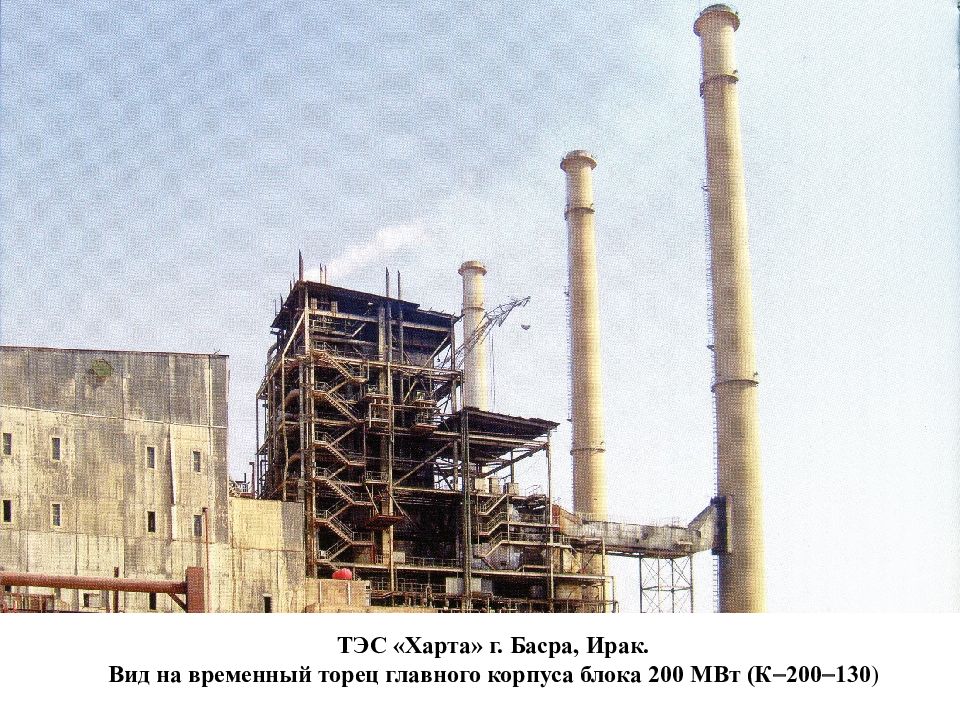

ТЭС «Харта» г. Басра, Ирак. Вид на временный торец главного корпуса блока 200 МВт (К 200 130 )

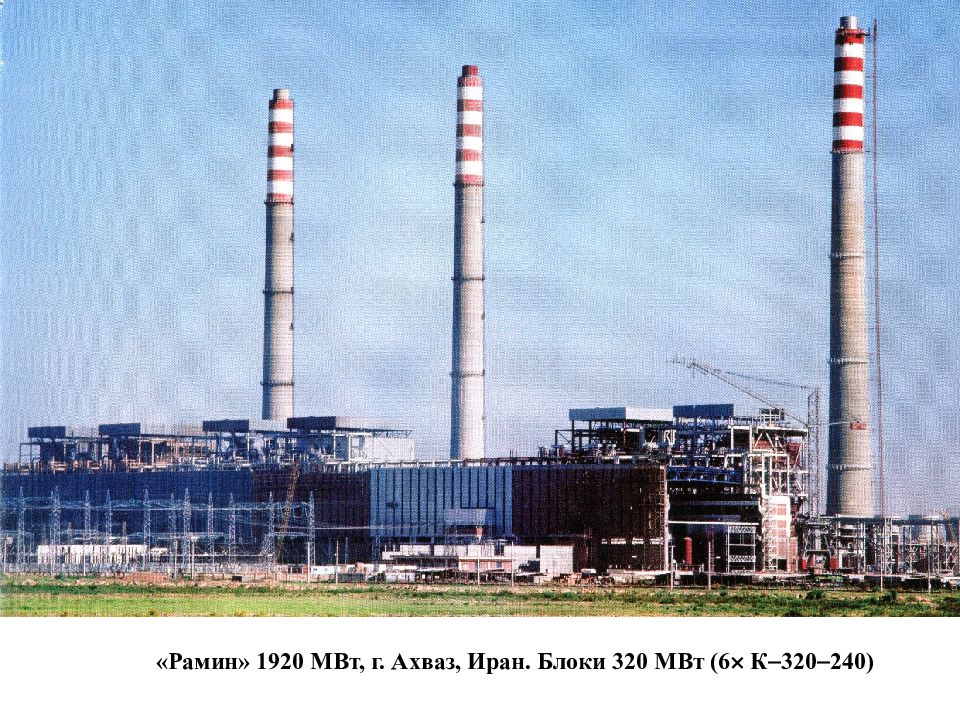

«Рамин» 1920 МВт, г. Ахваз, Иран. Блоки 320 МВт (6 К 320 240)
Главный корпус Черепетской ГРЭС
Главный корпус Пермской ГРЭС (3 800 МВт + ПГУ 800)
Машинный зал Пермской ГРЭС блоки 800 МВт (К 800 240)

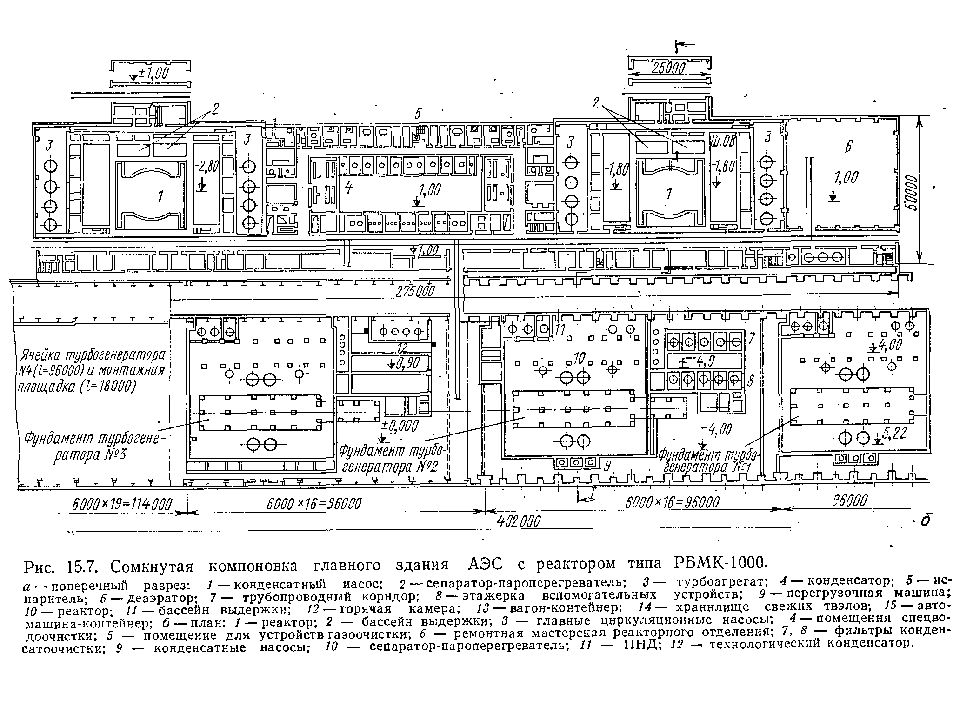

КОМПОНОВКИ АЭС С РЕАКТОРАМИ РБМК И ВВЭР
Рис. Реактор ВВЭР 1000 для АЭС с блоком 1000 МВт

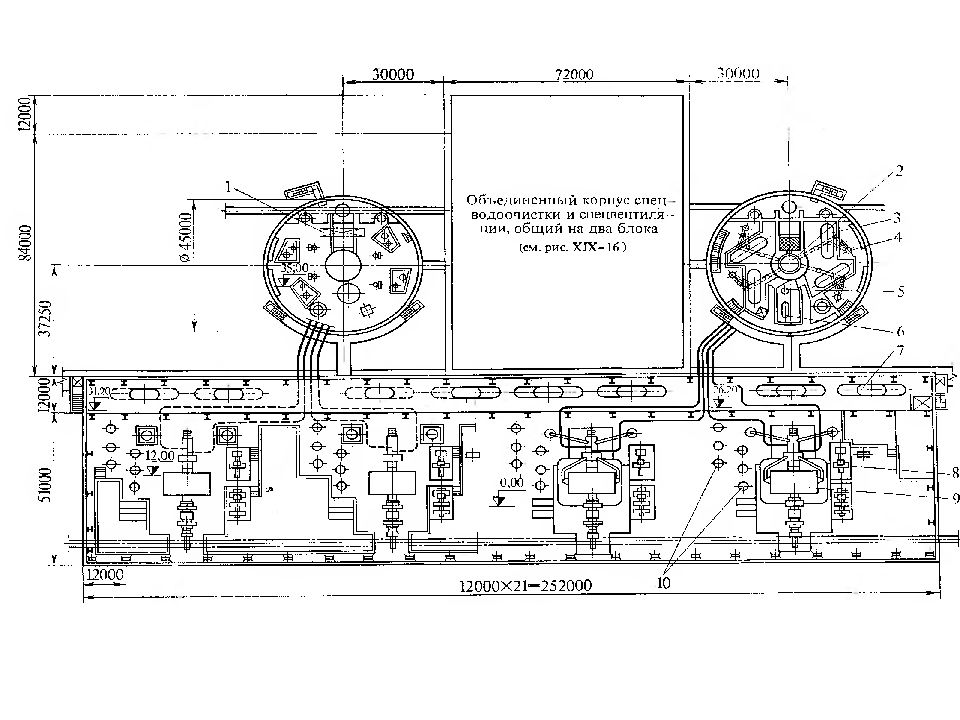

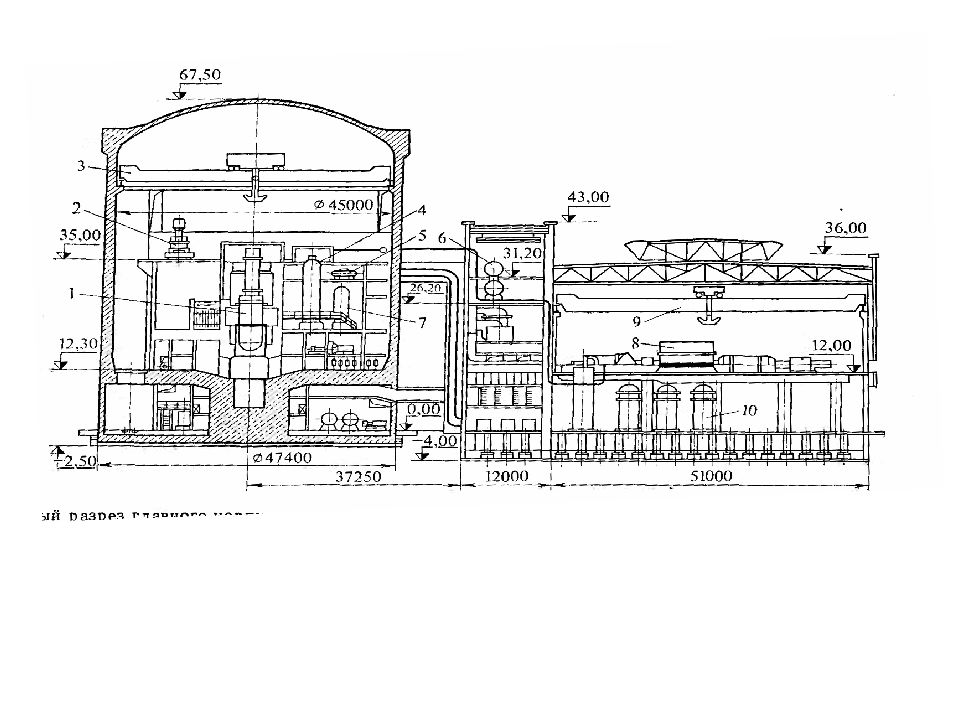

Рис. АЭС с блоком ВВЭР 1000
Рис. 1-3. Разрезы реакторного отделения АЭС с реактором ВВЭР-1000: / — оболочка; II — обстройка; 1 — реактор; 2 — парогенератор; 3 — главный циркуляционный насос; 4 - емкость системы аварийного охлаждения активной зоны; 5 — полярный кран, 6 — перегрузочная машина, 7 -вентиляционная труба блока, 8 - фундаментная плита, 9 - опорная плита днища гермооболочки.
Компоновки главных корпусов ТЭС с ГТУ и ПГУ Рис. Компоновка котла утилизатора Выход дымовых газов может быть осуществлен из ГТУ в атмосферу при автономной работе ГТУ или через другую дымовую трубу после котла утилизатора.
б) Рис. Компоновка главного корпуса ТЭС с ПГУ гор. Сочи а) Общий вид главного корпуса ТЭС; б) открытая компоновка котла утилизатора а)
Рис. Вид на главный корпус ТЭС с ГТУ гор. Сочи
Рис Вид с боку на компоновку котла утилизатора и воздухозаборник для ГТУ ТЭС гор Сочи

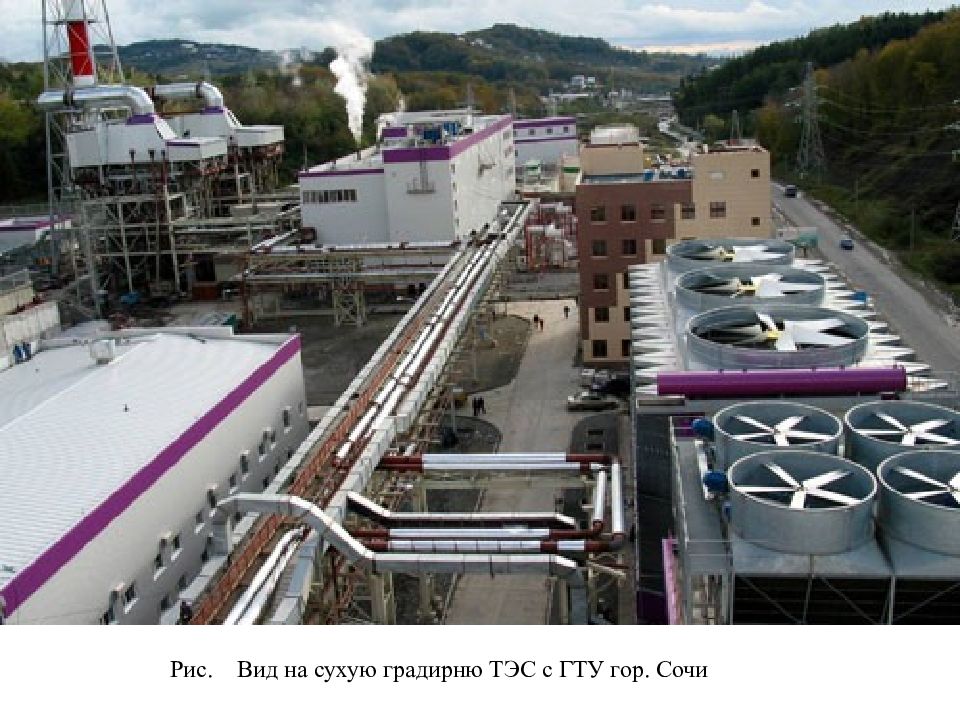

Рис. Вид на сухую градирню ТЭС с ГТУ гор. Сочи
ТЭЦ «Москва Сити» ПГУ мощностью 116 МВТ, отпуск тепла Q =205 Гкал/ч

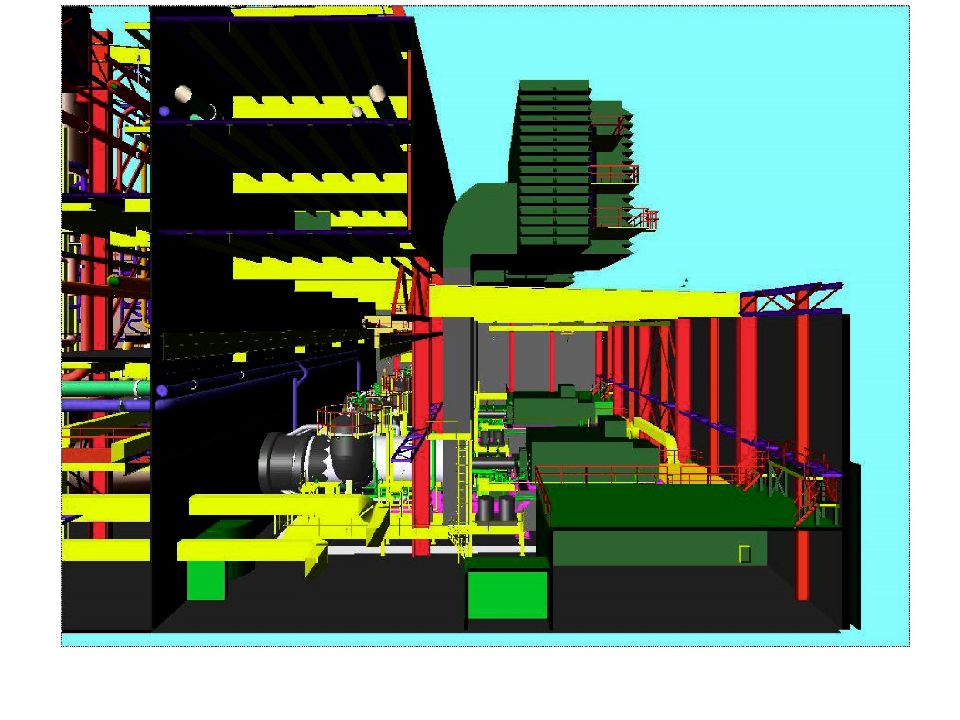

Рис. Продольный разрез компоновки ГТУ для ТЭС с блоком ПГУ мощностью 800 МВт, состоящим из конденсационной турбины К-300-240, двух газовых турбин SGT 5 4000 F фирмы Sievens мощностью 250 МВт (2 ГТУ V 94. 3А) и двух котлов утилизаторов (2 КУ производства Бельгия)
Рис. Принципиальная тепловая схема блока ПГУ мощность 800 МВт

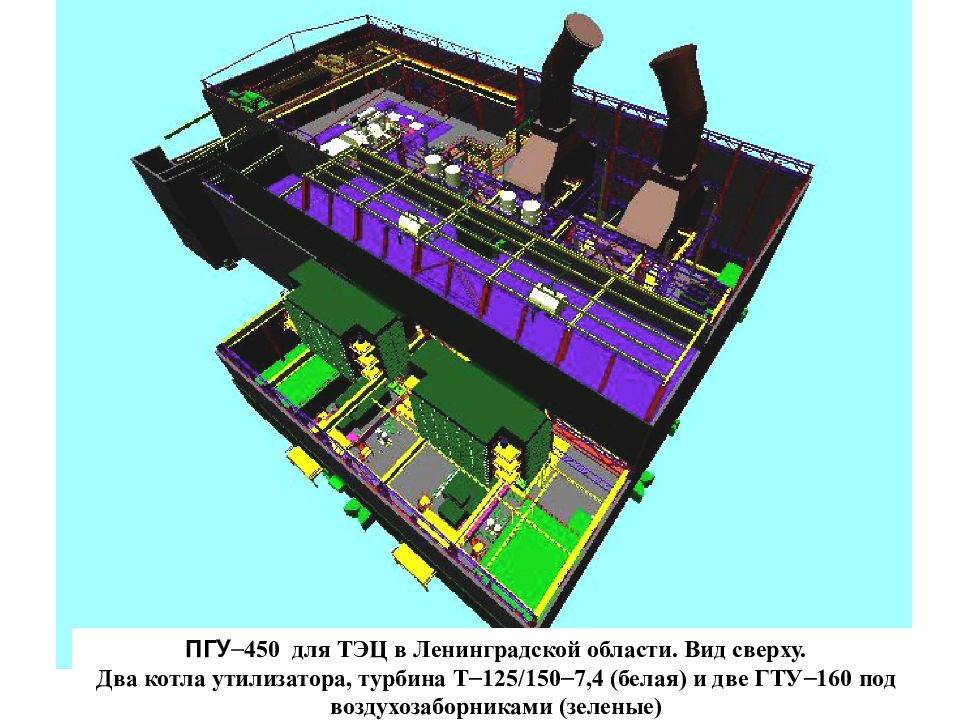

ПГУ 450 для ТЭЦ в Ленинградской области. Вид сверху. Два котла утилизатора, турбина Т 125/150 7,4 (белая) и две ГТУ 160 под воздухозаборниками (зеленые)
ПГУ 450 для ТЭЦ в Ленинградской области. Вид сбоку со стороны котла утилизатора на турбину Т 125/150 7,4 и постоянный торец

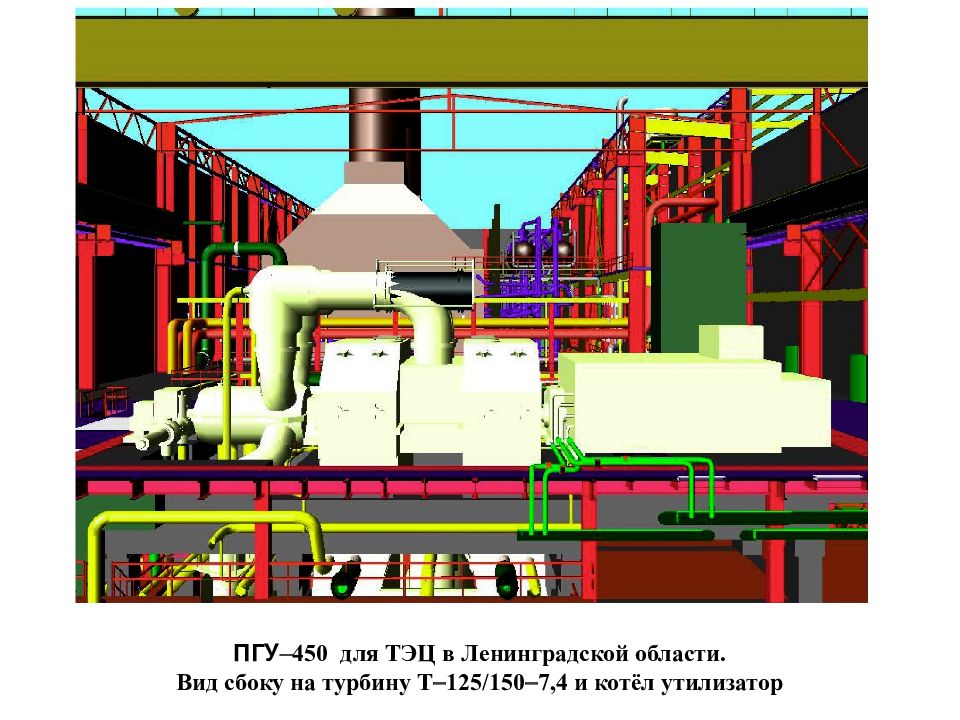

ПГУ 450 для ТЭЦ в Ленинградской области. Вид сбоку на турбину Т 125/150 7,4 и котёл утилизатор

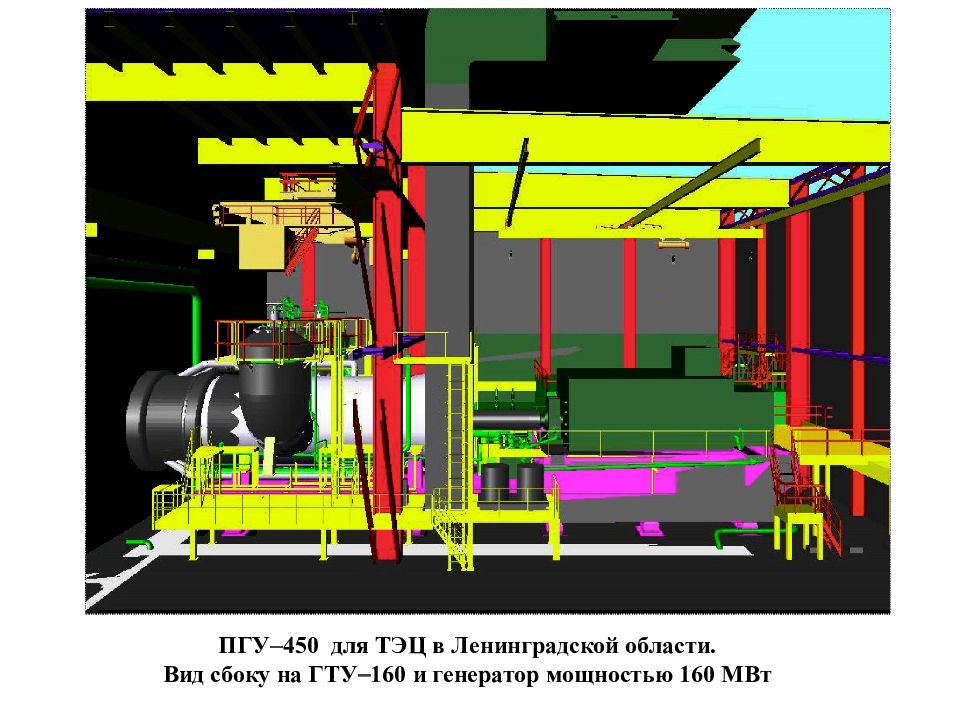

ПГУ 450 для ТЭЦ в Ленинградской области. Вид сбоку на ГТУ 160 и генератор мощностью 160 МВт
ПГУ 450 для ТЭЦ в Ленинградской области. Вид сбоку со стороны паровой турбины Т 125/150 7,4 на котёл утилизатор

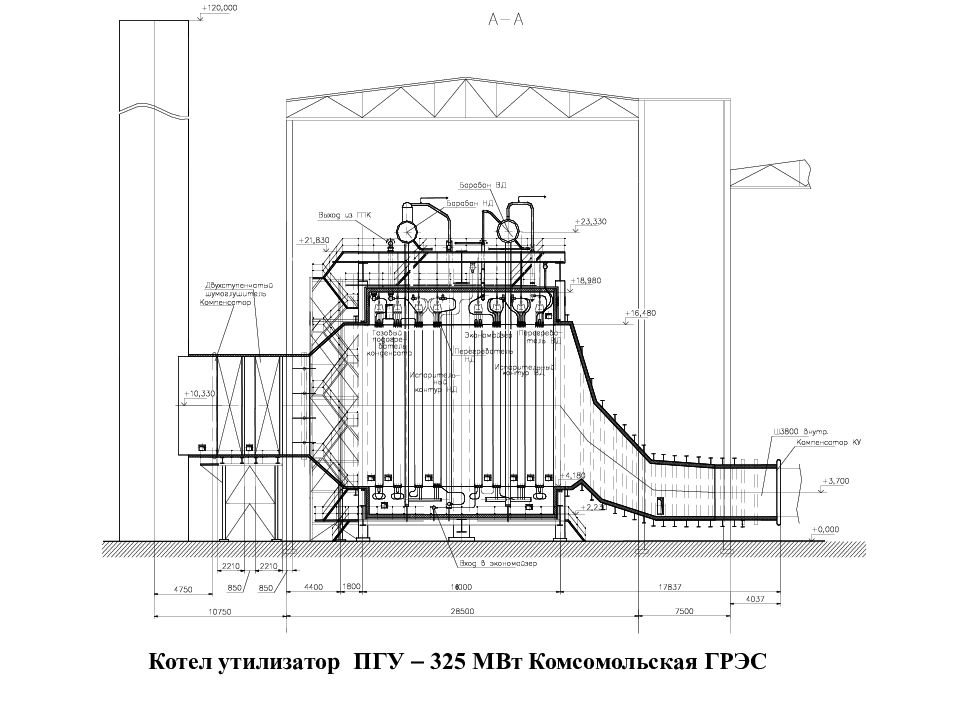

Котел утилизатор ПГУ 325 МВт Комсомольская ГРЭС

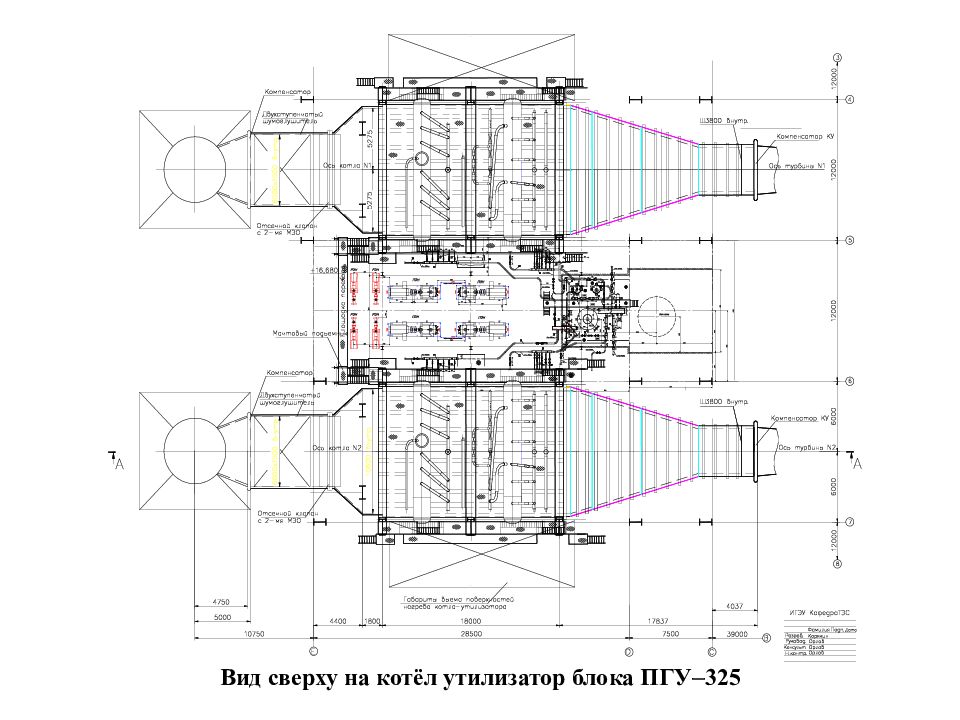

Вид сверху на котёл утилизатор блока ПГУ 325

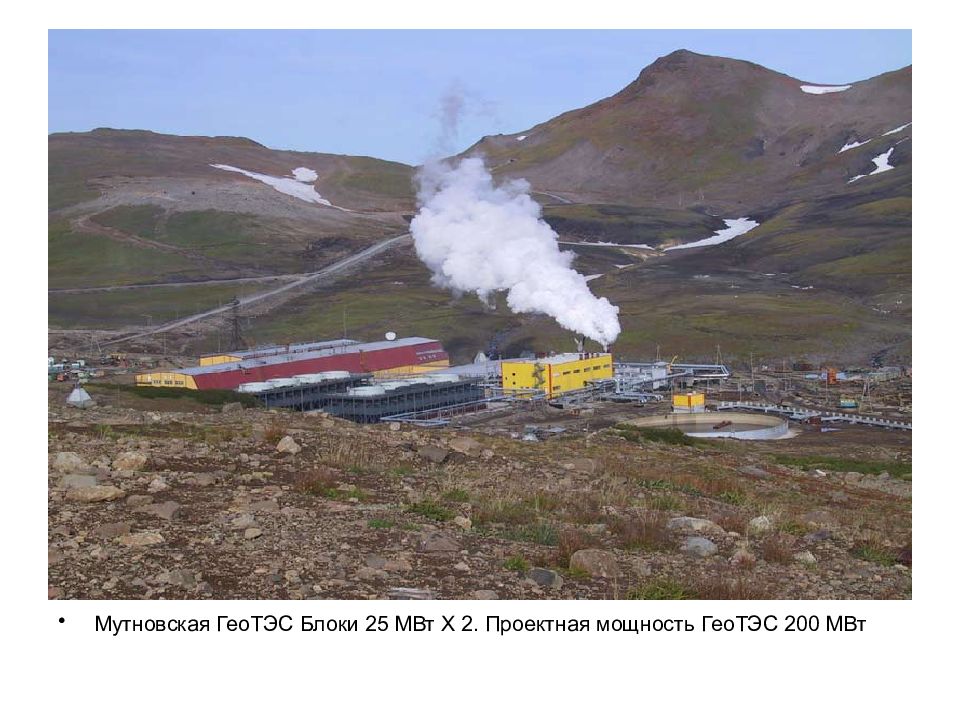

Мутновская ГеоТЭС Блоки 25 МВт Х 2. Проектная мощность ГеоТЭС 200 МВт

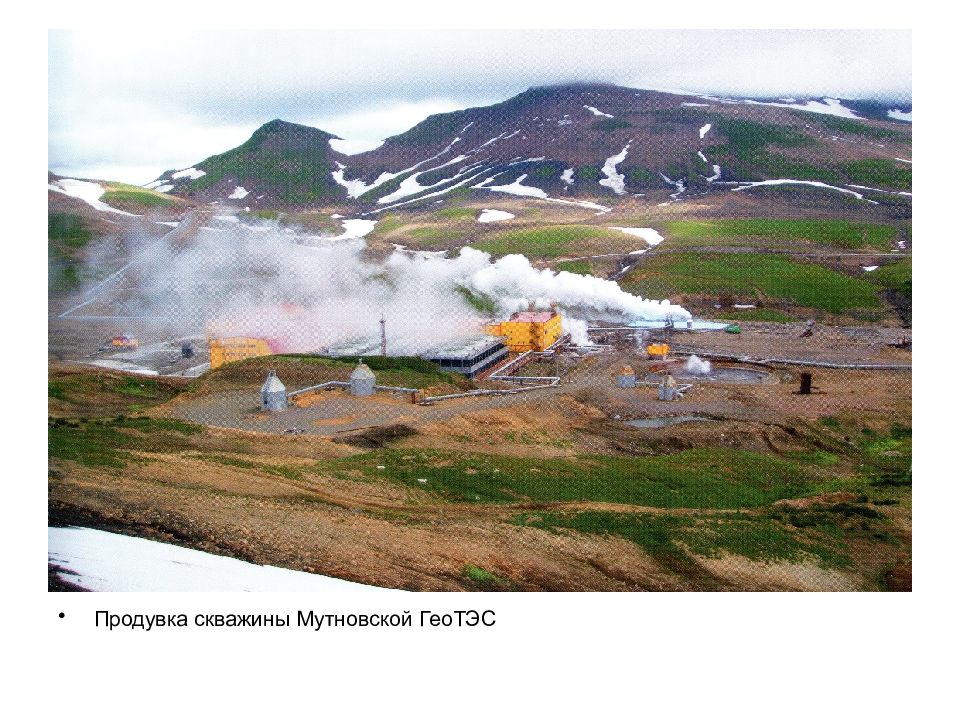

Продувка скважины Мутновской ГеоТЭС
Экибастузская ГРЭС Топливное хозяйство
Проект крупной ТЭЦ с турбинами ПТ-135-130/13

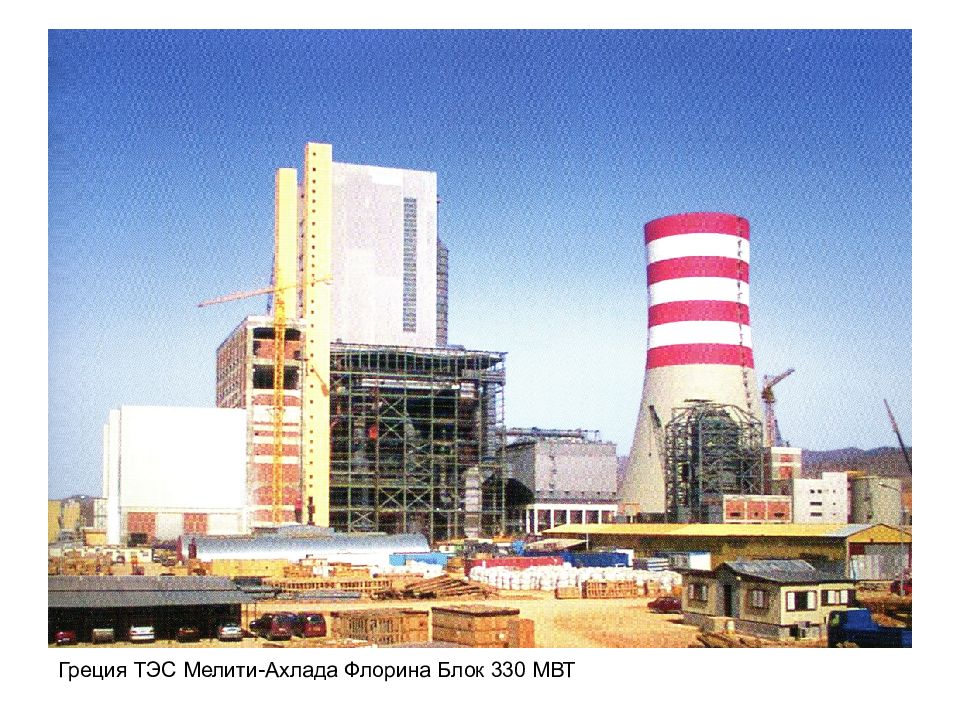

Греция ТЭС Мелити-Ахлада Флорина Блок 330 МВТ
ТЭС с блоками 200 МВт (проект)
