Разработка ИС на базе высокоскоростной компьютерной сети с технологиями Fast, Gigabit, 10 Gigabit Ethernet для ООО «Практика» с подключением абонентов к цифровому телевидению МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тверской государственный технический университет» ( ТвГТУ ) Разработан: Руководитель : Григорьев В.А. Тверь, 2015

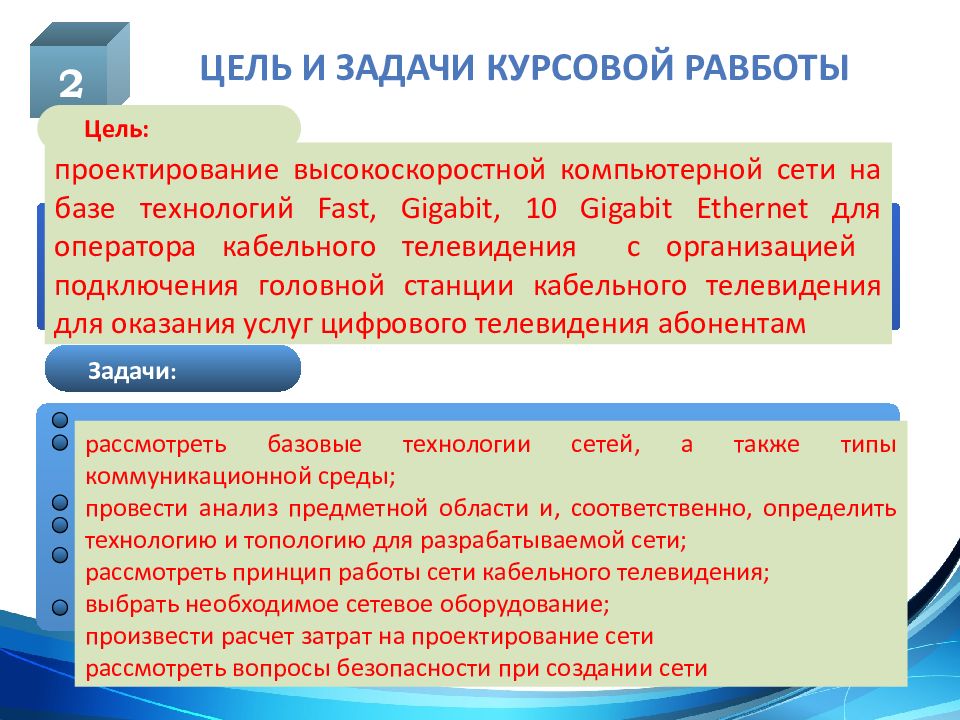

2 проектирование высокоскоростной компьютерной сети на базе технологий Fast, Gigabit, 10 Gigabit Ethernet для оператора кабельного телевидения с организацией подключения головной станции кабельного телевидения для оказания услуг цифрового телевидения абонентам Цель: Задачи : рассмотреть базовые технологии сетей, а также типы коммуникационной среды; провести анализ предметной области и, соответственно, определить технологию и топологию для разрабатываемой сети; рассмотреть принцип работы сети кабельного телевидения; выбрать необходимое сетевое оборудование; произвести расчет затрат на проектирование сети рассмотреть вопросы безопасности при создании сети
3

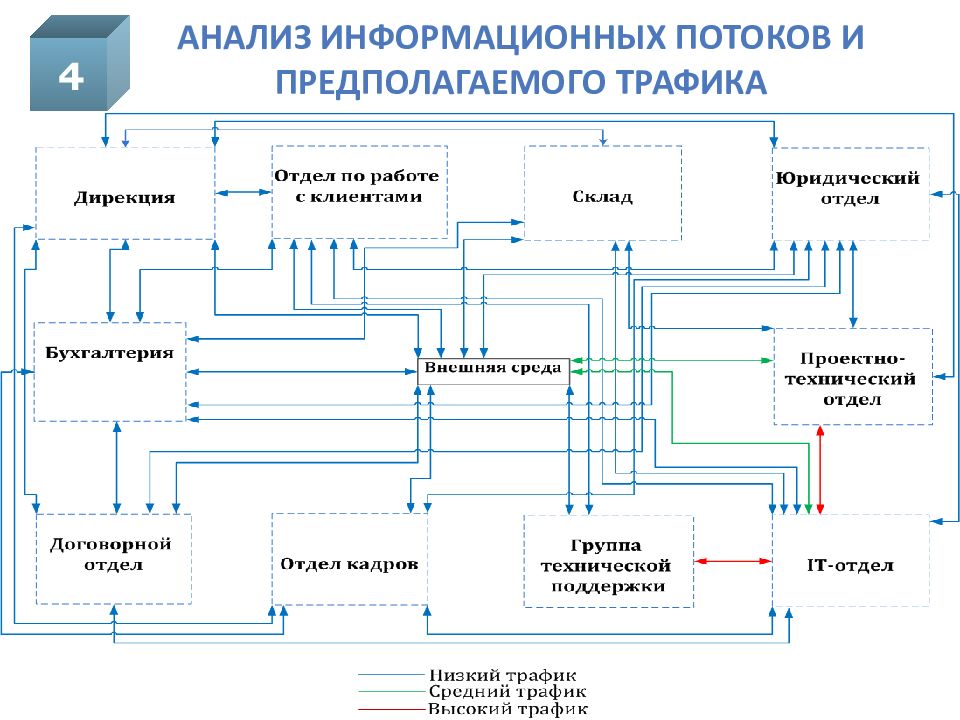

4

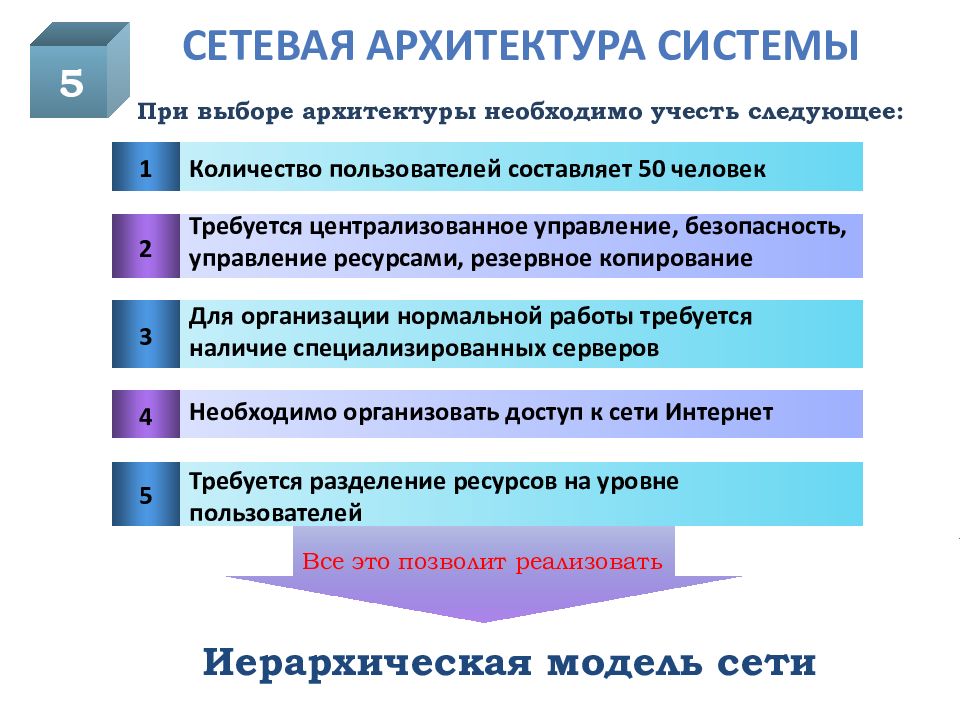

5 При выборе архитектуры необходимо учесть следующее: Иерархическая модель сети Все это позволит реализовать 1 2 3 4 5 Количество пользователей составляет 50 человек Требуется централизованное управление, безопасность, управление ресурсами, резервное копирование Для организации нормальной работы требуется наличие специализированных серверов Необходимо организовать доступ к сети Интернет Требуется разделение ресурсов на уровне пользователей
6 Многоуровневый подход к дизайну сети обеспечивает достижение наилучших результатов по производительности, надежности, управляемости и масштабируемости

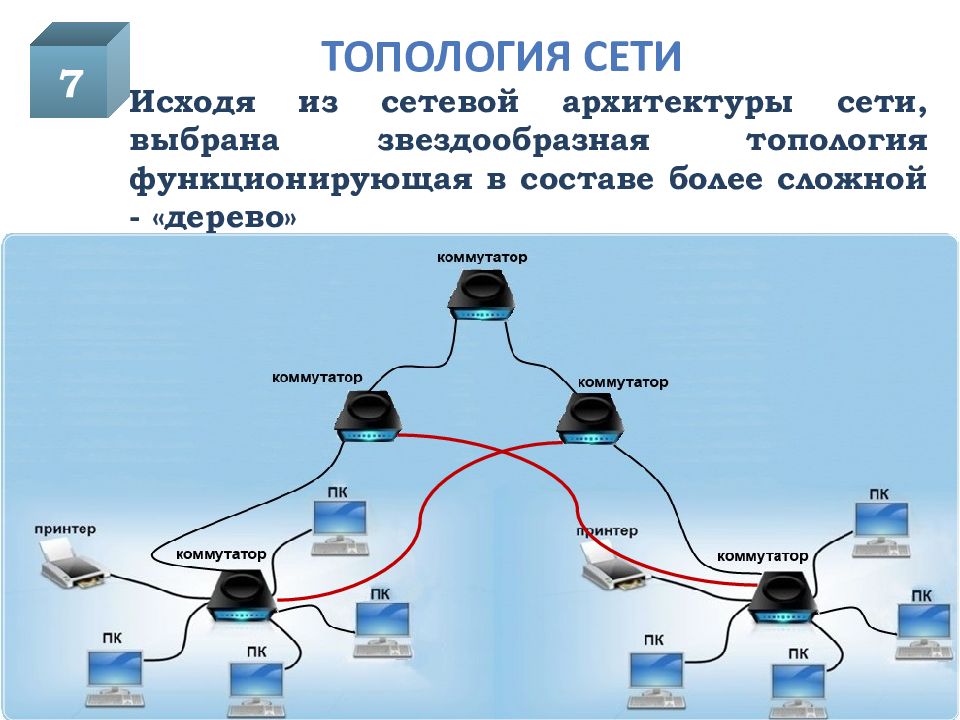

7 Исходя из сетевой архитектуры сети, выбрана звездообразная топология функционирующая в составе более сложной - «дерево»

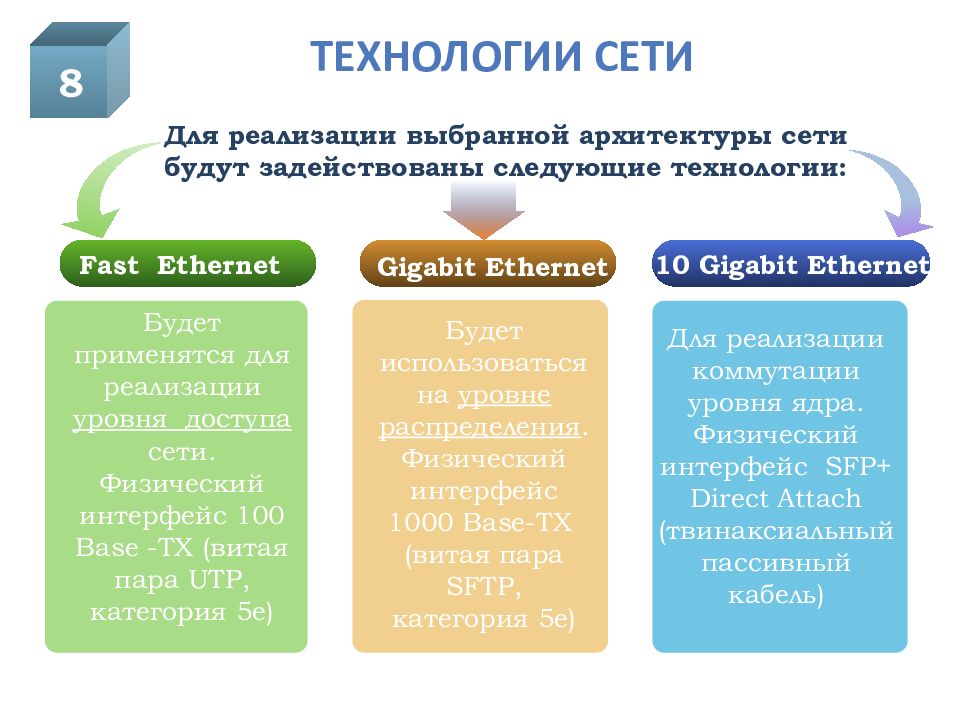

8 Для реализации выбранной архитектуры сети будут задействованы следующие технологии: Fast Ethernet Будет применятся для реализации уровня доступа сети. Физический интерфейс 100 Base -TX ( витая пара UTP, категория 5е ) Будет использоваться на уровне распределения. Физический интерфейс 1000 Base-TX ( витая пара SFTP, категория 5е ) Для реализации коммутации уровня ядра. Физический интерфейс SFP+ Direct Attach ( твинаксиальный пассивный кабель ) Gigabit Ethernet 10 Gigabit Ethernet

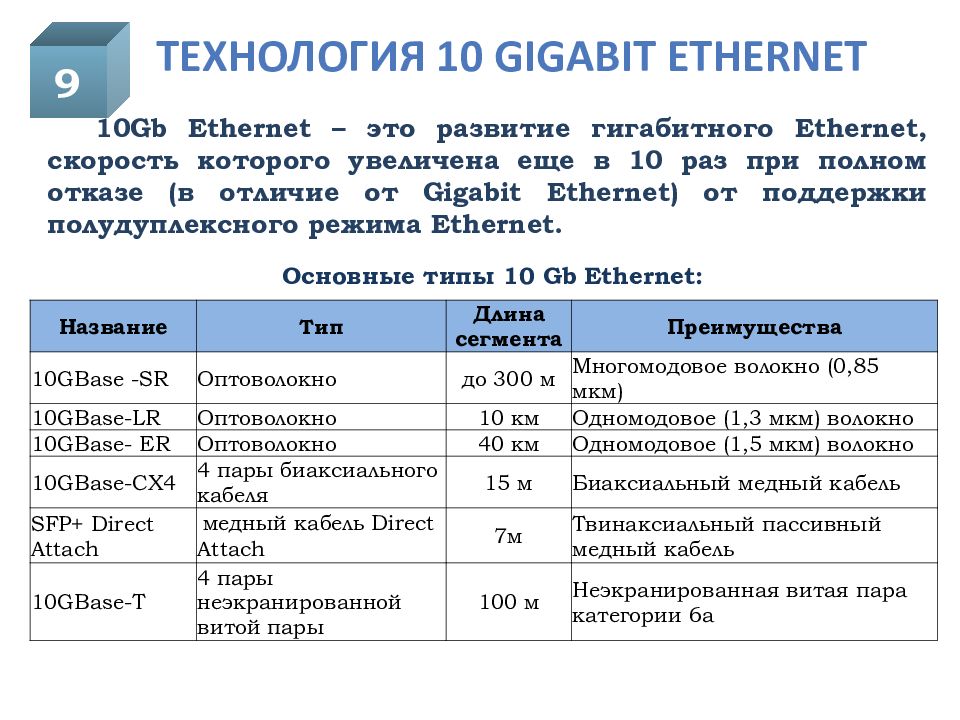

9 10Gb Ethernet – это развитие гигабитного Ethernet, скорость которого увеличена еще в 10 раз при полном отказе (в отличие от G igabit E thernet ) от поддержки полудуплексного режима Ethernet. Название Тип Длина сегмента Преимущества 10GBase -SR Оптоволокно до 300 м Многомодовое волокно (0,85 мкм) 10GBase-LR Оптоволокно 10 км Одномодовое (1,3 мкм) волокно 10GBase- ER Оптоволокно 40 км Одномодовое (1,5 мкм) волокно 10GBase-CX4 4 пары биаксиального кабеля 15 м Биаксиальный медный кабель SFP + Direct Attach медный кабель Direct Attach 7 м Твинаксиальный пассивный медный кабель 10GBase-T 4 пары неэкранированной витой пары 100 м Неэкранированная витая пара категории 6а Основные типы 10 Gb Ethernet :
10 10 Gigabit Ethernet Уровень ядра отвечает за быструю и надежную пересылку больших объемов трафика. Серверная ферма является местом концентрации информационных ресурсов предприятия.

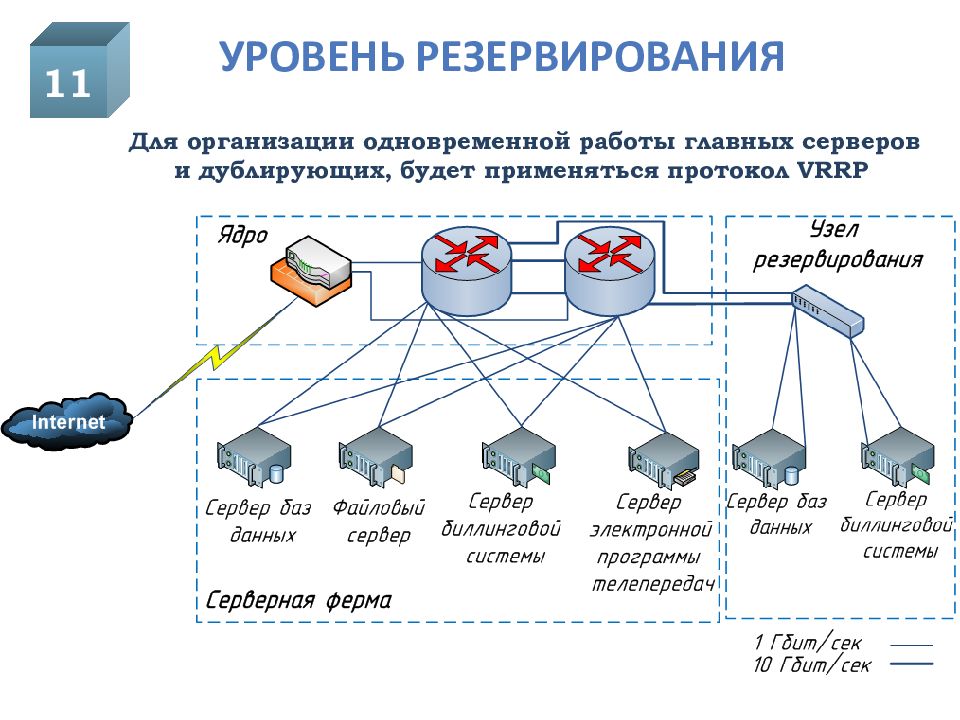

1 1 10 Gigabit Ethernet Для организации одновременной работы главных серверов и дублирующих, будет применяться протокол VRRP

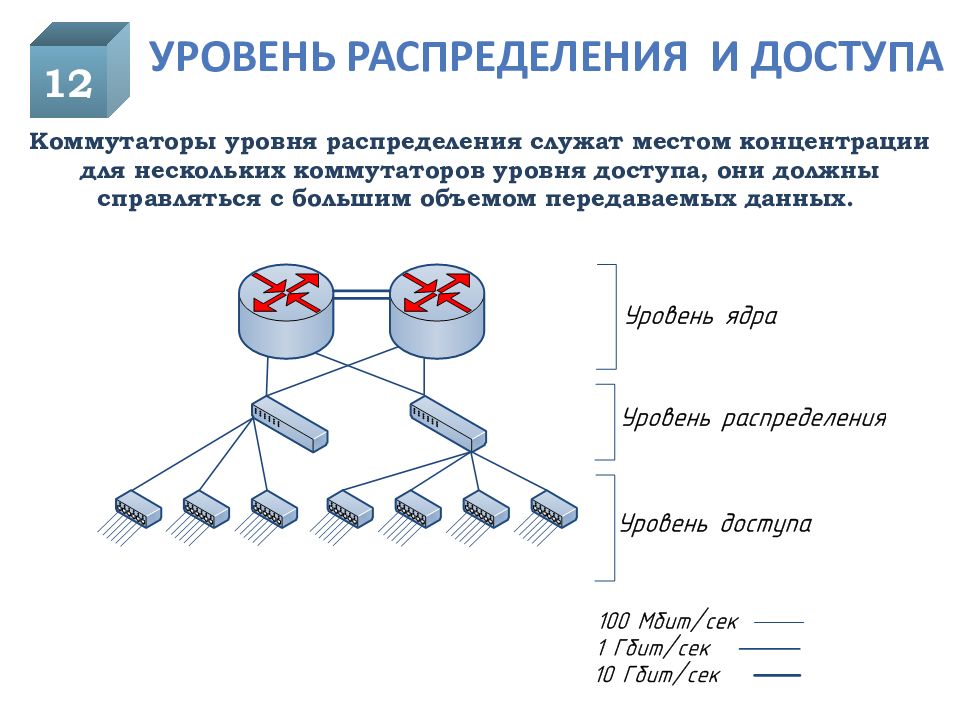

12 10 Gigabit Ethernet Коммутаторы уровня распределения служат местом концентрации для нескольких коммутаторов уровня доступа, они должны справляться с большим объемом передаваемых данных.
10 Gigabit Ethernet Физическая схема организации сети м 13

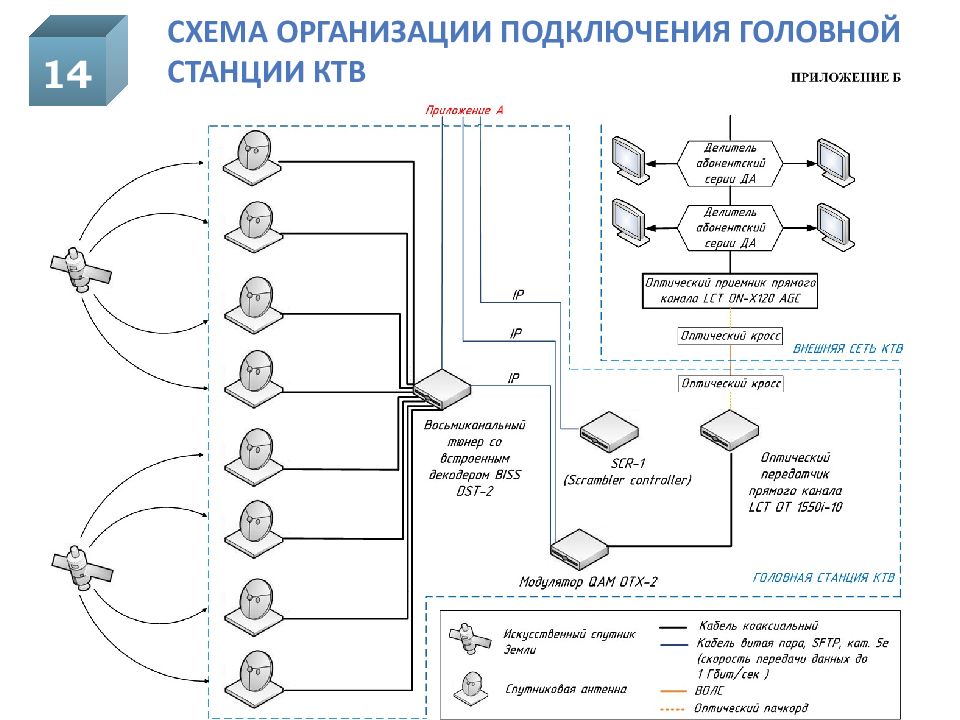

14

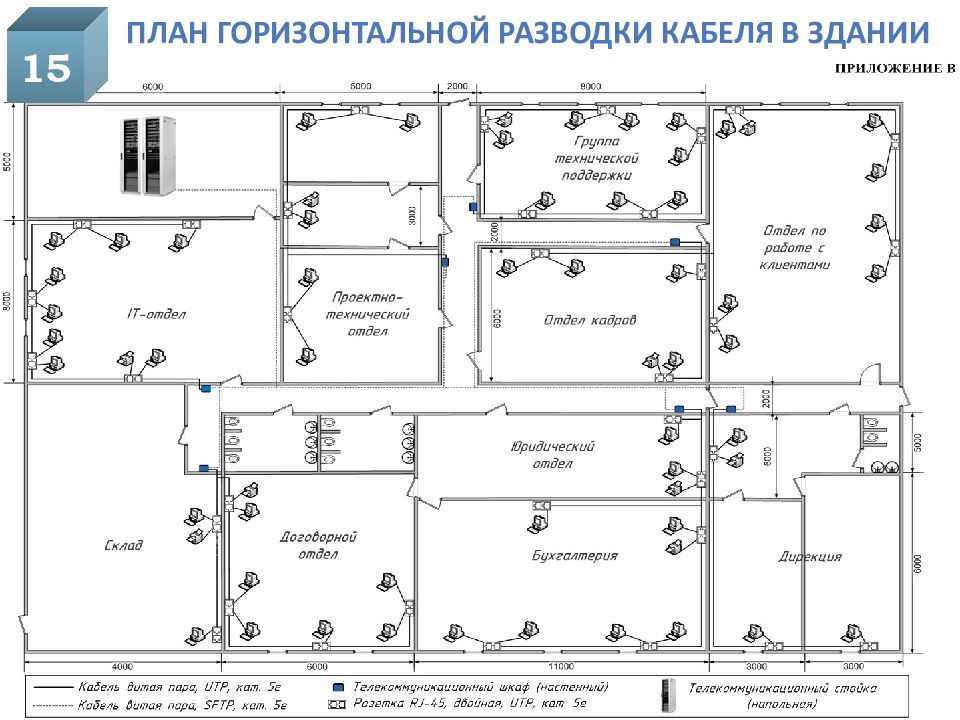

15
16 Безопасность подключения к внешним сетям Предотвращение перехвата информации Исключение НСД Обеспечение безопасности Защита оборудования от сбоев в электросети Использование межсетевых экранов Предотвращение специальных программно-технических воздействий Антивирусная защита Контролируемая зона Использование кабеля UTP, SFTP 5- ой кат. Администрирование Система бесперебойного питания Защита от проникновения посторонних в серверное помещение Закрытое от постороннего доступа помещение серверной

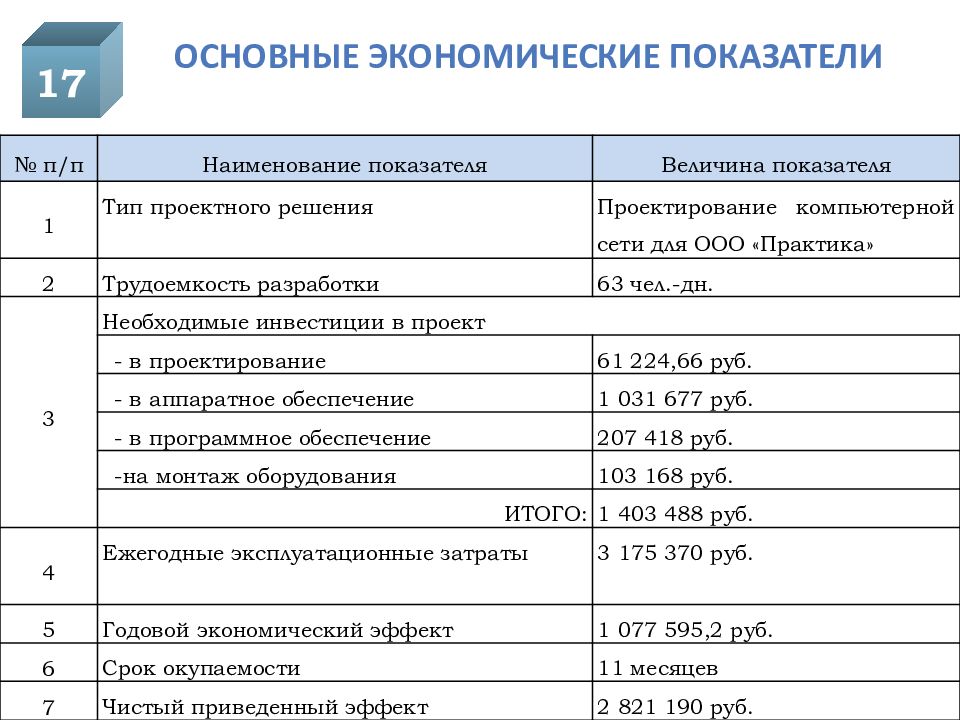

10 Gigabit Ethernet Основные экономические показатели 17 № п/п Наименование показателя Величина показателя 1 Тип проектного решения Проектирование компьютерной сети для ООО «Практика» 2 Трудоемкость разработки 63 чел.-дн. 3 Необходимые инвестиции в проект - в проектирование 61 224,66 руб. - в аппаратное обеспечение 1 031 677 руб. - в программное обеспечение 207 418 руб. -на монтаж оборудования 103 168 руб. ИТОГО: 1 403 488 руб. 4 Ежегодные эксплуатационные затраты 3 175 370 руб. 5 Годовой экономический эффект 1 077 595,2 руб. 6 Срок окупаемости 11 месяцев 7 Чистый приведенный эффект 2 821 190 руб.

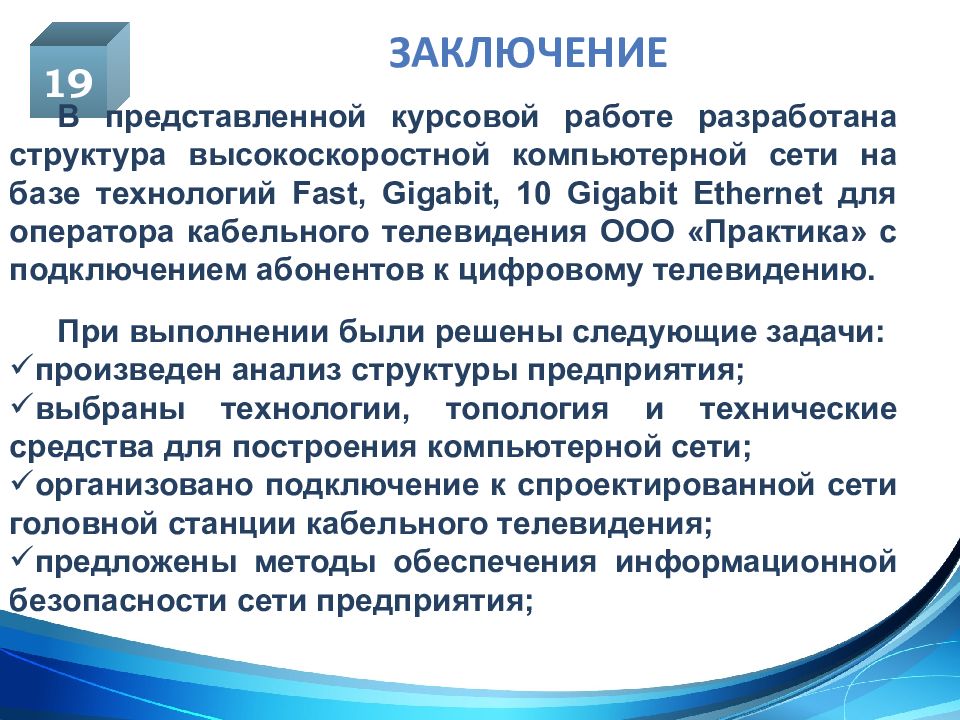

10 Gigabit Ethernet заключение 19 В представленной курсовой работе разработана структура высокоскоростной компьютерной сети на базе технологий Fast, Gigabit, 10 Gigabit Ethernet для оператора кабельного телевидения ООО «Практика» с подключением абонентов к цифровому телевидению. При выполнении были решены следующие задачи: произведен анализ структуры предприятия; выбраны технологии, топология и технические средства для построения компьютерной сети; организовано подключение к спроектированной сети головной станции кабельного телевидения; предложены методы обеспечения информационной безопасности сети предприятия;
