Лекция №2. «Переходные процессы в электрических цепях» Общая электротехника. Часть первая. Электрические и магнитные цепи. Часть №1. «Определение переходных процессов. Понятие Коммутации»
Определения. 1 Переходные процессы - это электромагнитные процессы, происходящие при изменении состояния электрической цепи в течение некоторого промежутка времени. ● ЭЦ состоит только из R => tпп - >0 (мгновенно) ● ЭЦ помимо R содержит C или L => tпп ≠0

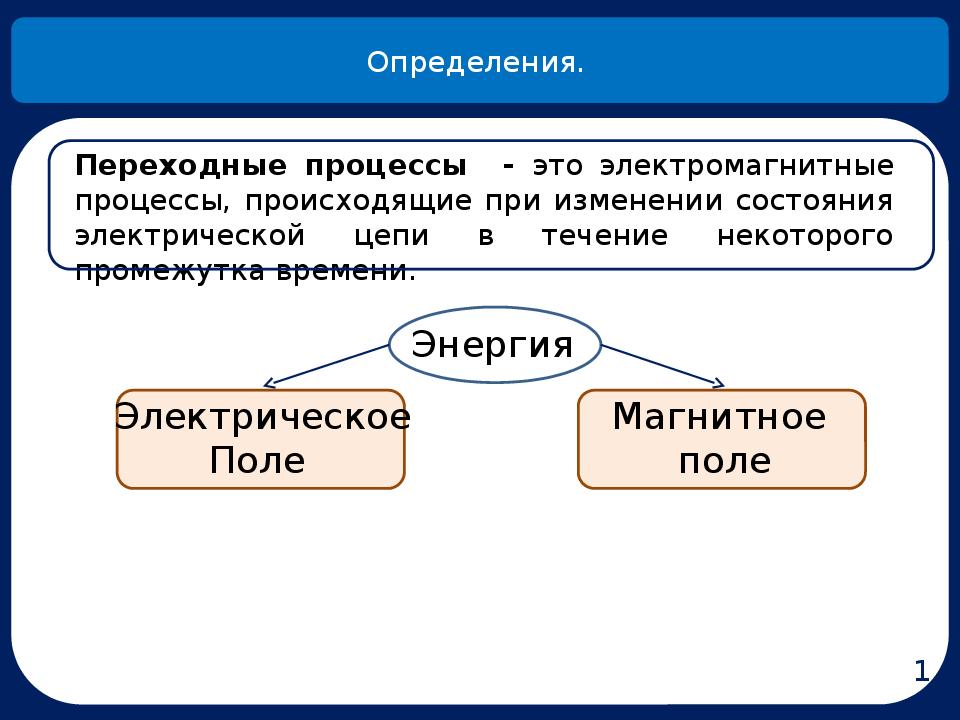

Определения. 1 Переходные процессы - это электромагнитные процессы, происходящие при изменении состояния электрической цепи в течение некоторого промежутка времени. Энергия Магнитное поле Электрическое Поле

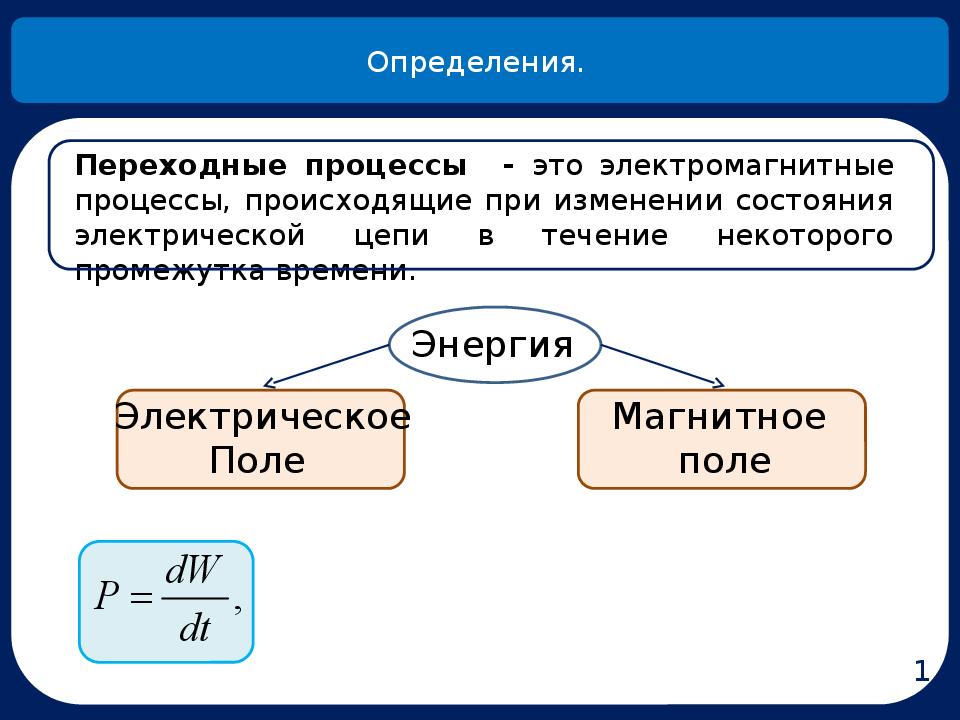

Определения. 1 Переходные процессы - это электромагнитные процессы, происходящие при изменении состояния электрической цепи в течение некоторого промежутка времени. Энергия Магнитное поле Электрическое Поле

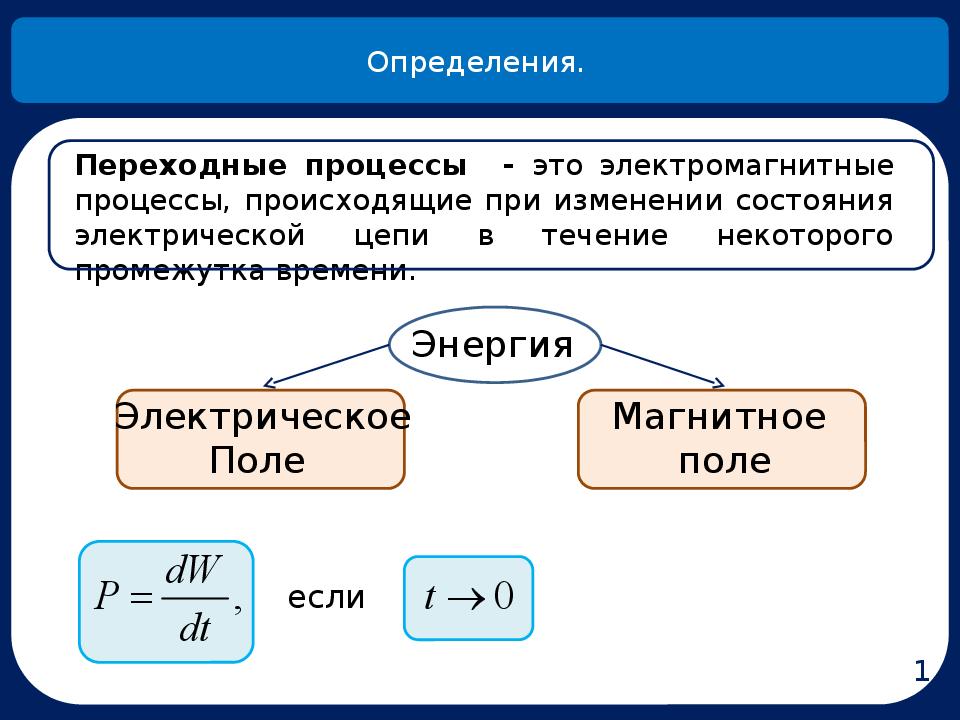

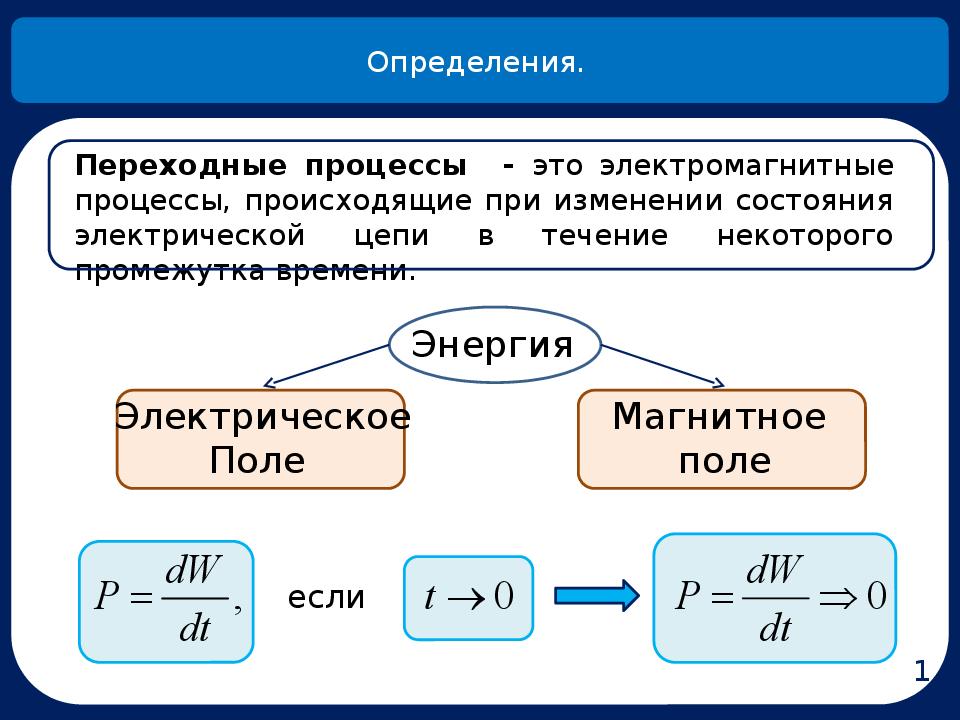

Определения. 1 Переходные процессы - это электромагнитные процессы, происходящие при изменении состояния электрической цепи в течение некоторого промежутка времени. Энергия если Магнитное поле Электрическое Поле
Определения. 1 Переходные процессы - это электромагнитные процессы, происходящие при изменении состояния электрической цепи в течение некоторого промежутка времени. Энергия если Магнитное поле Электрическое Поле

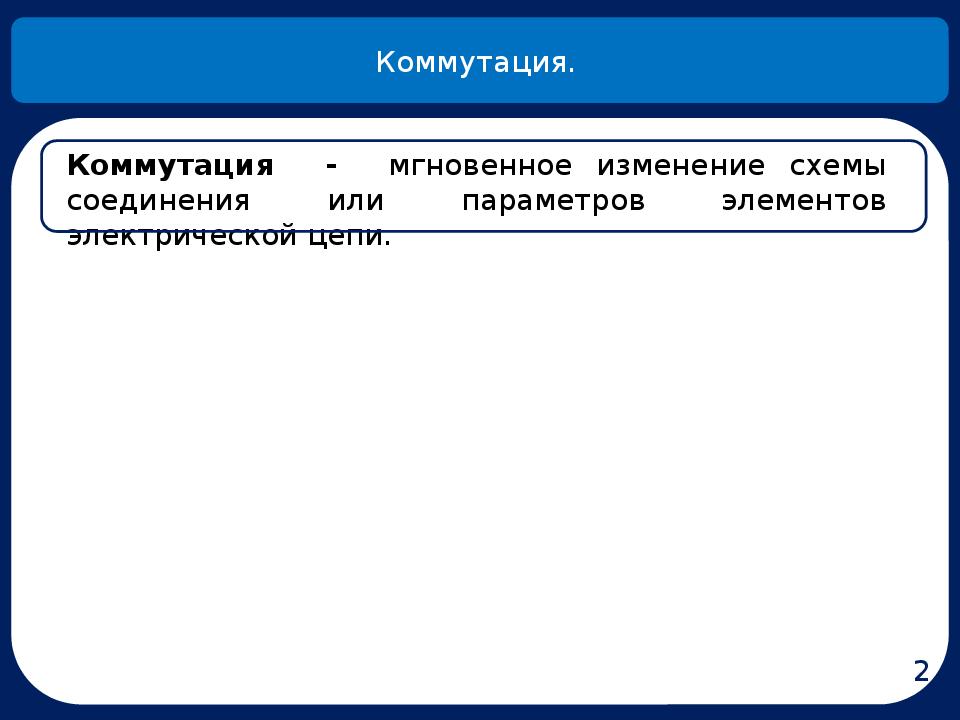

Коммутация. 2 Коммутация - мгновенное изменение схемы соединения или параметров элементов электрической цепи.

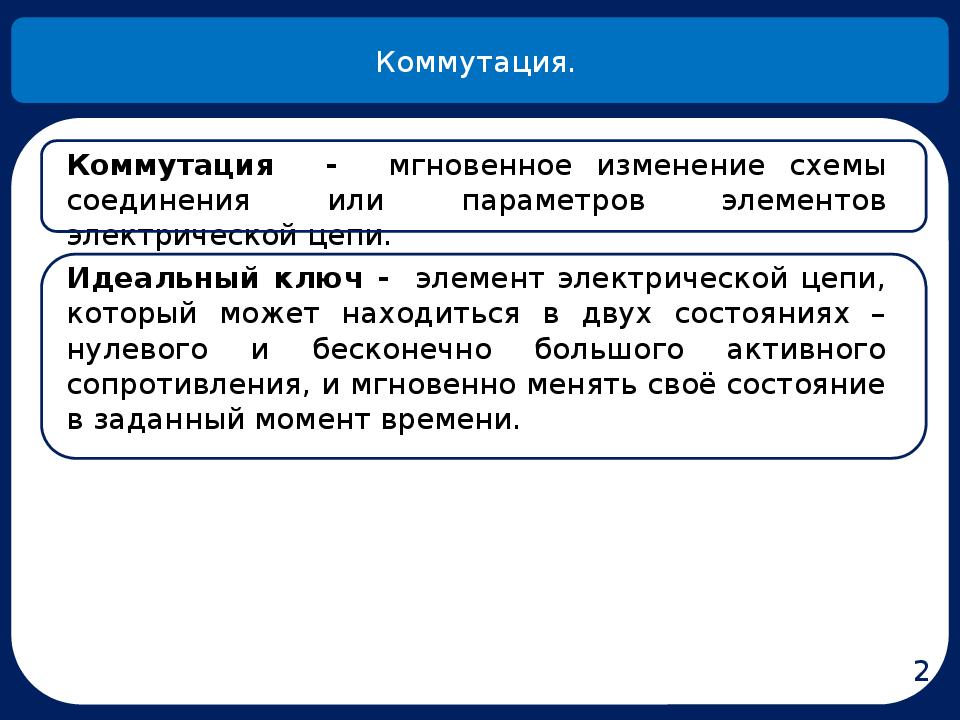

Коммутация. 2 Коммутация - мгновенное изменение схемы соединения или параметров элементов электрической цепи. Идеальный ключ - элемент электрической цепи, который может находиться в двух состояниях – нулевого и бесконечно большого активного сопротивления, и мгновенно менять своё состояние в заданный момент времени.

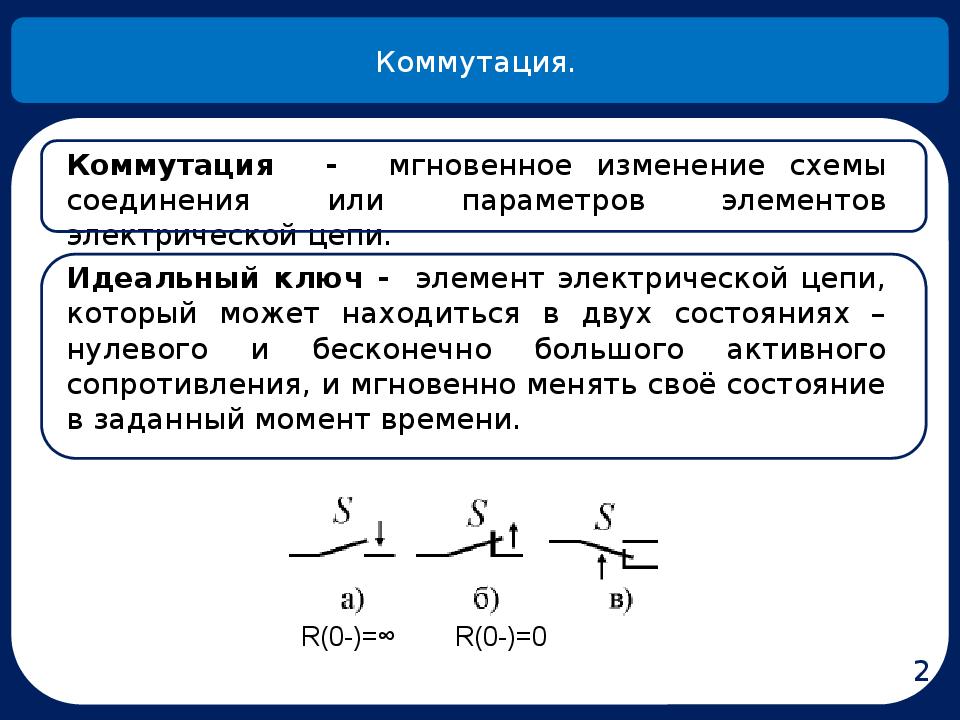

Коммутация. 2 Коммутация - мгновенное изменение схемы соединения или параметров элементов электрической цепи. Идеальный ключ - элемент электрической цепи, который может находиться в двух состояниях – нулевого и бесконечно большого активного сопротивления, и мгновенно менять своё состояние в заданный момент времени. R(0-)=∞ R(0-)=0

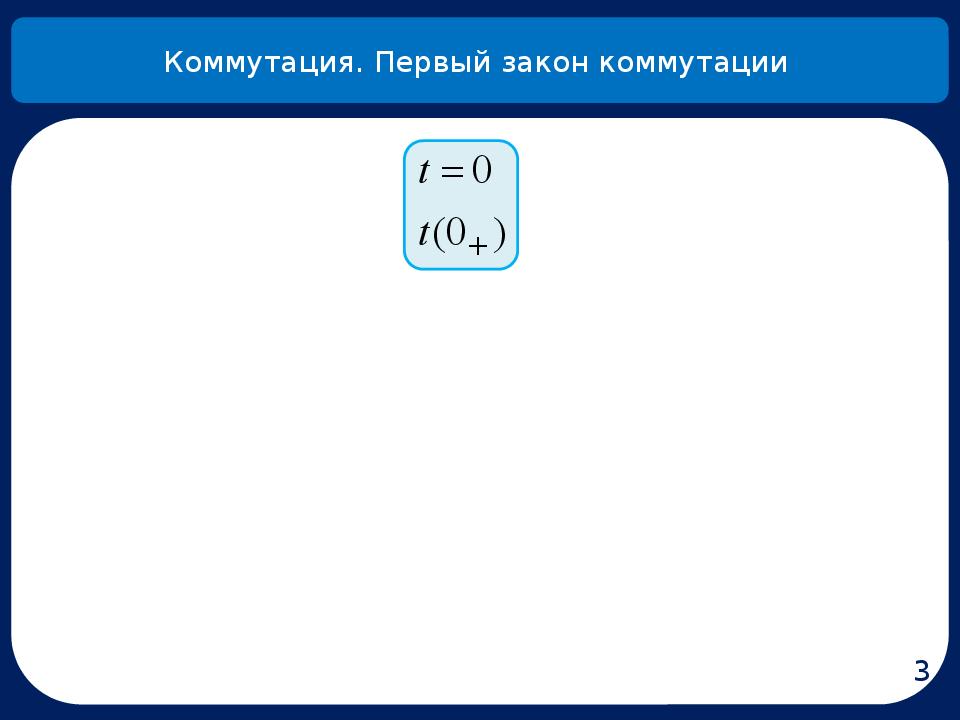

Коммутация. Первый закон коммутации 3

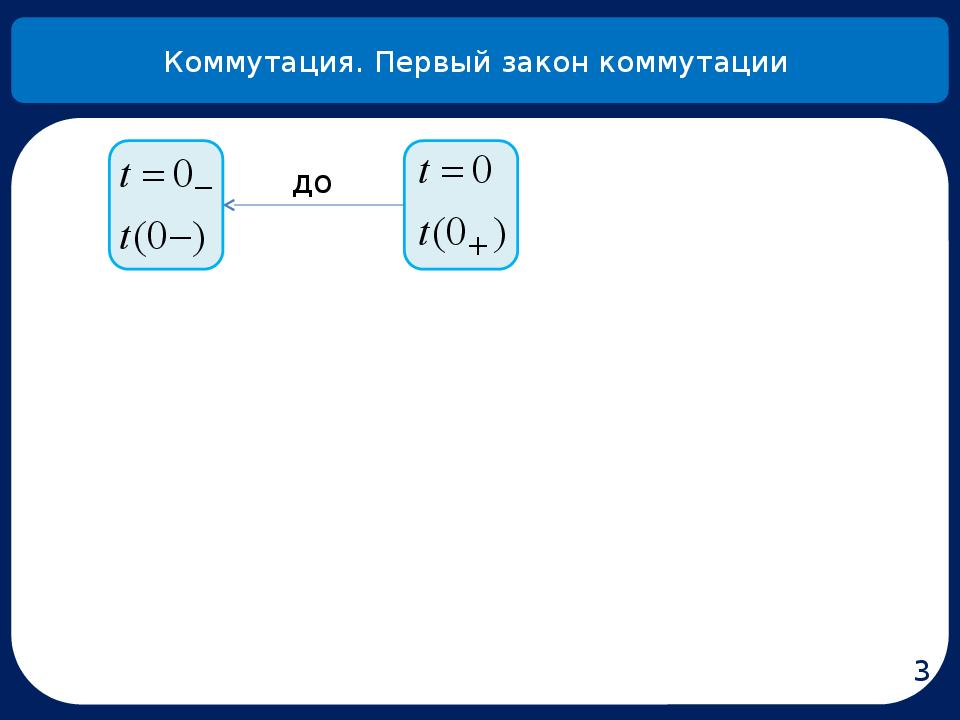

Коммутация. Первый закон коммутации 3 до

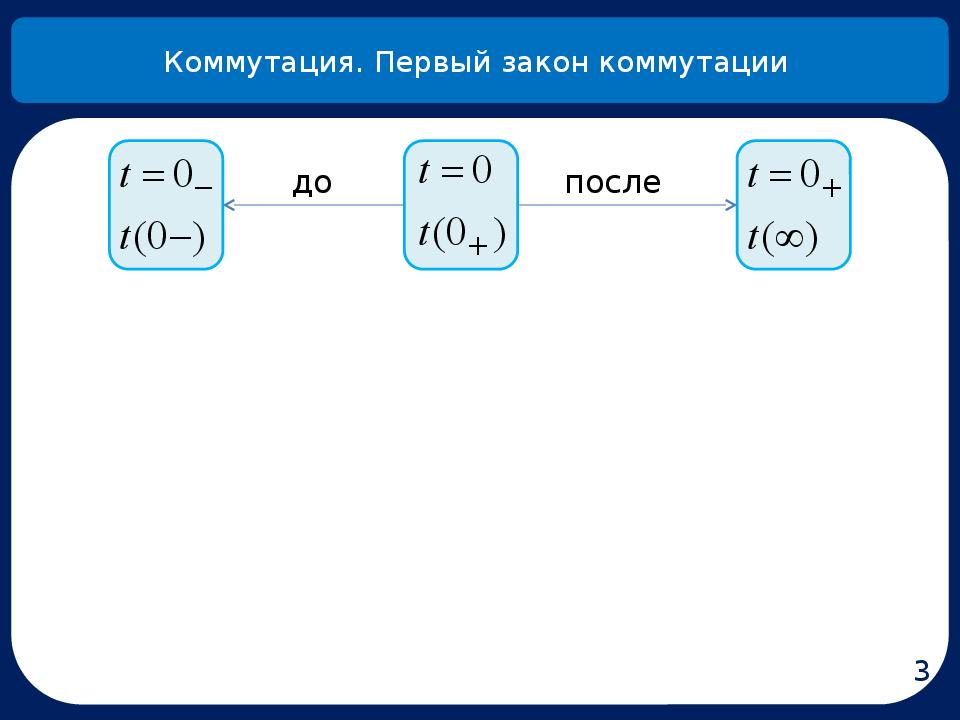

Коммутация. Первый закон коммутации 3 до после

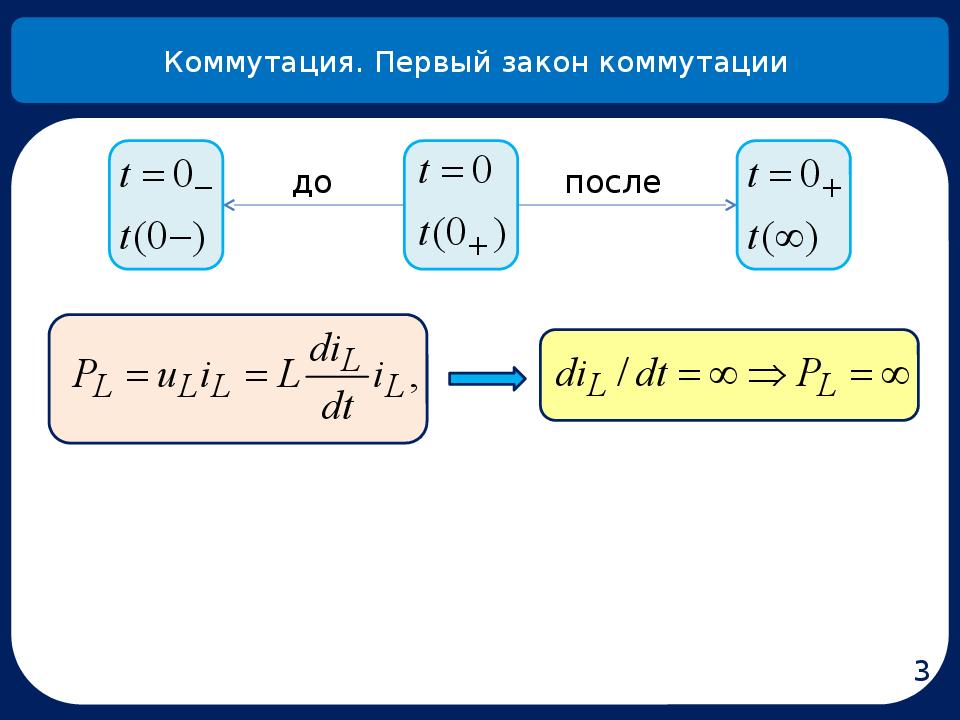

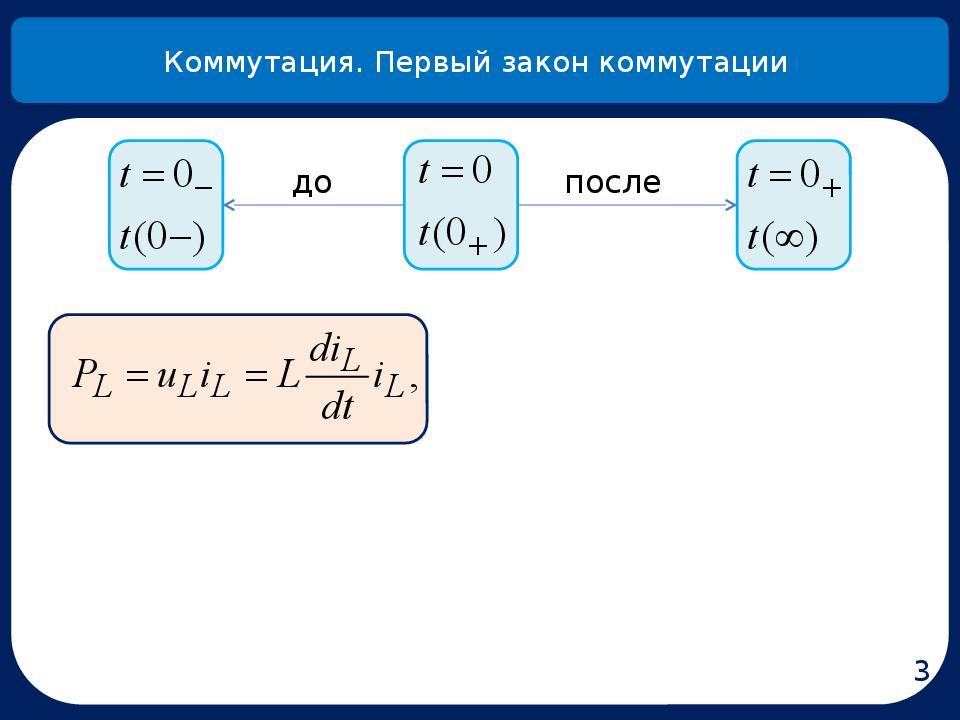

Коммутация. Первый закон коммутации 3 до после
Коммутация. Первый закон коммутации 3 до после

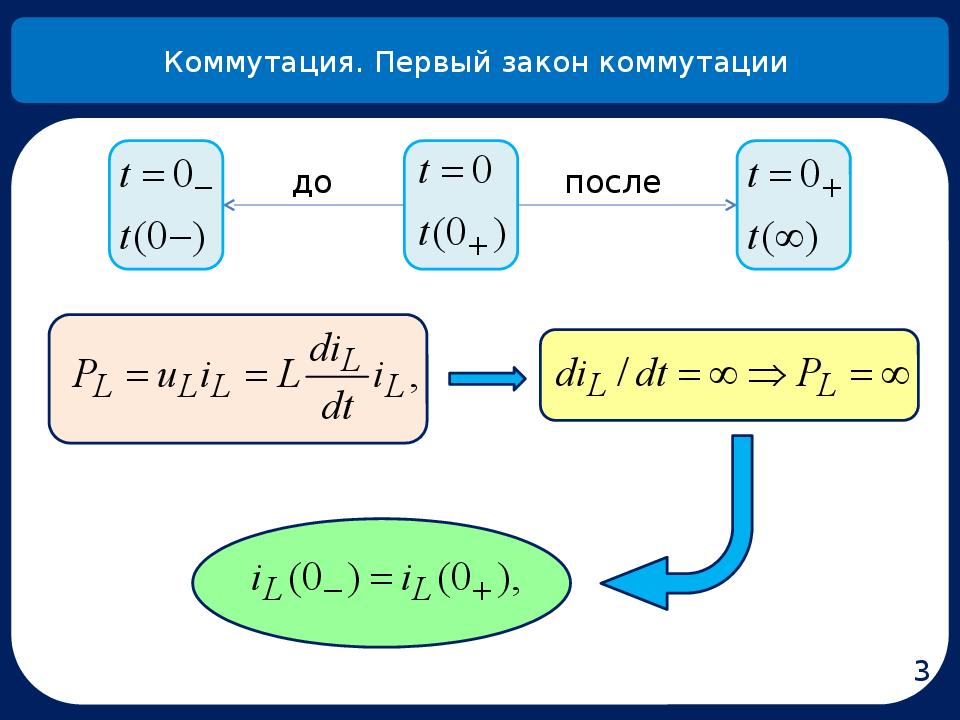

Коммутация. Первый закон коммутации 3 до после

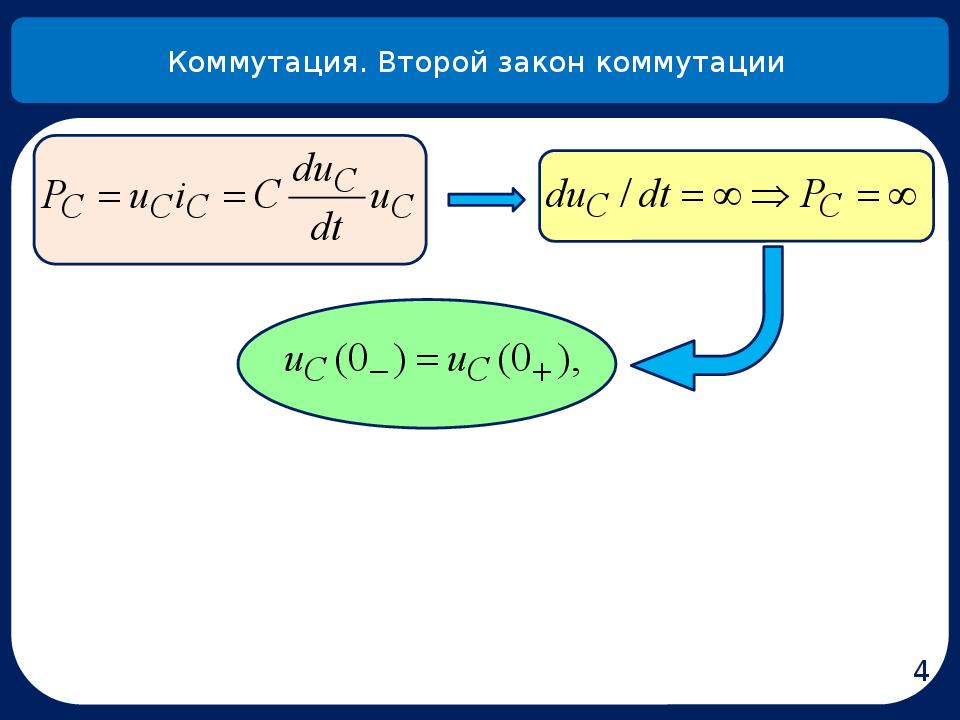

Коммутация. Второй закон коммутации 4

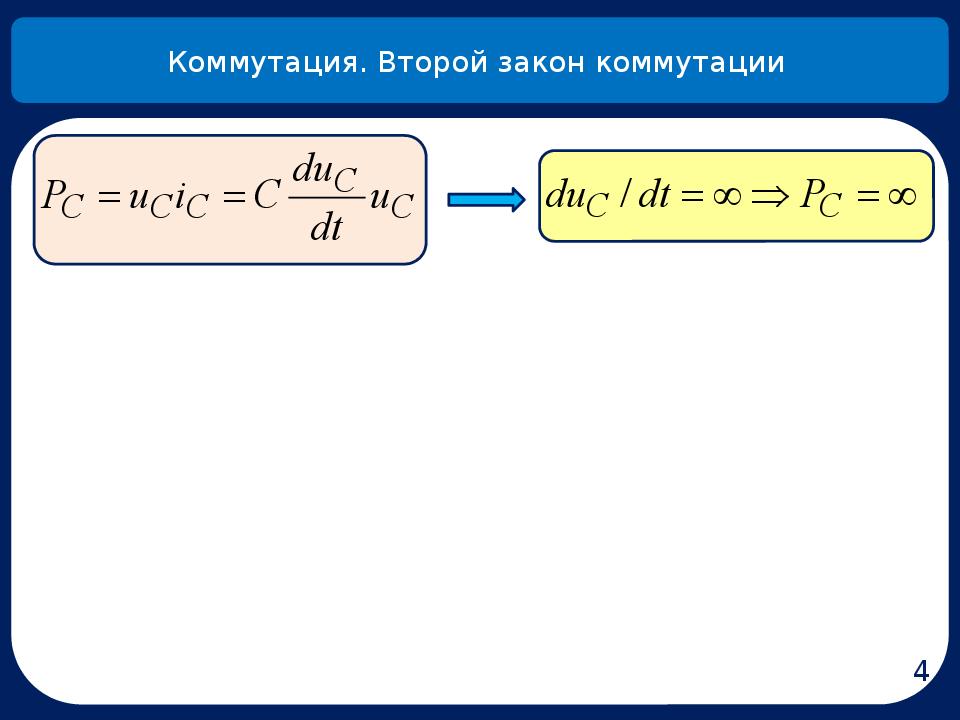

Коммутация. Второй закон коммутации 4
Коммутация. Второй закон коммутации 4

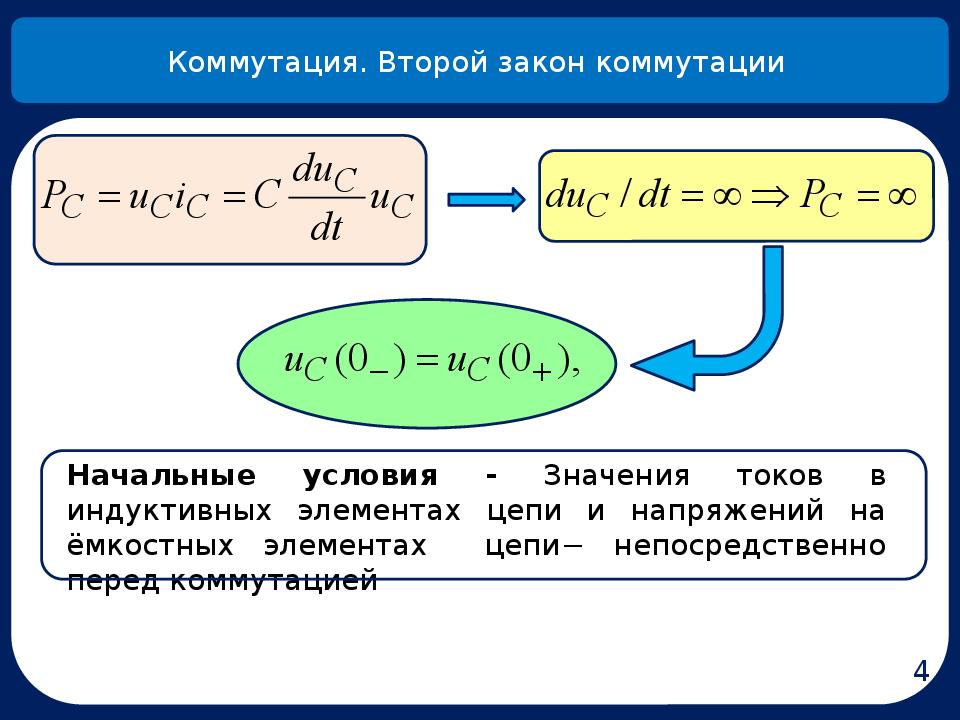

Коммутация. Второй закон коммутации 4 Начальные условия - Значения токов в индуктивных элементах цепи и напряжений на ёмкостных элементах цепи− непосредственно перед коммутацией

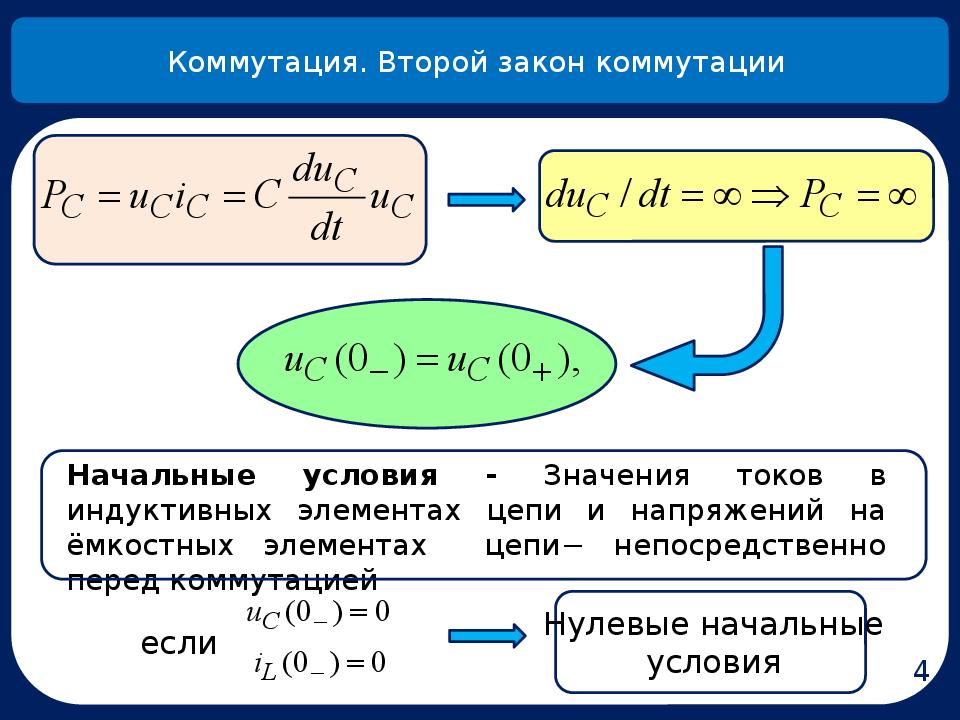

Коммутация. Второй закон коммутации 4 Начальные условия - Значения токов в индуктивных элементах цепи и напряжений на ёмкостных элементах цепи− непосредственно перед коммутацией если Нулевые начальные условия
