Машины для посева
2 Посев – это равномерное размещение семян по площади поля и относительно его поверхности. Машины для посева 1 – колесо; 2, 3 – звездочки; 4 – редуктор; 5 – вал; 6 – бункер для семян; 7 – ворошитель ; 8 – высевающий аппарат; 9 – семяпровод; 10 – сошник

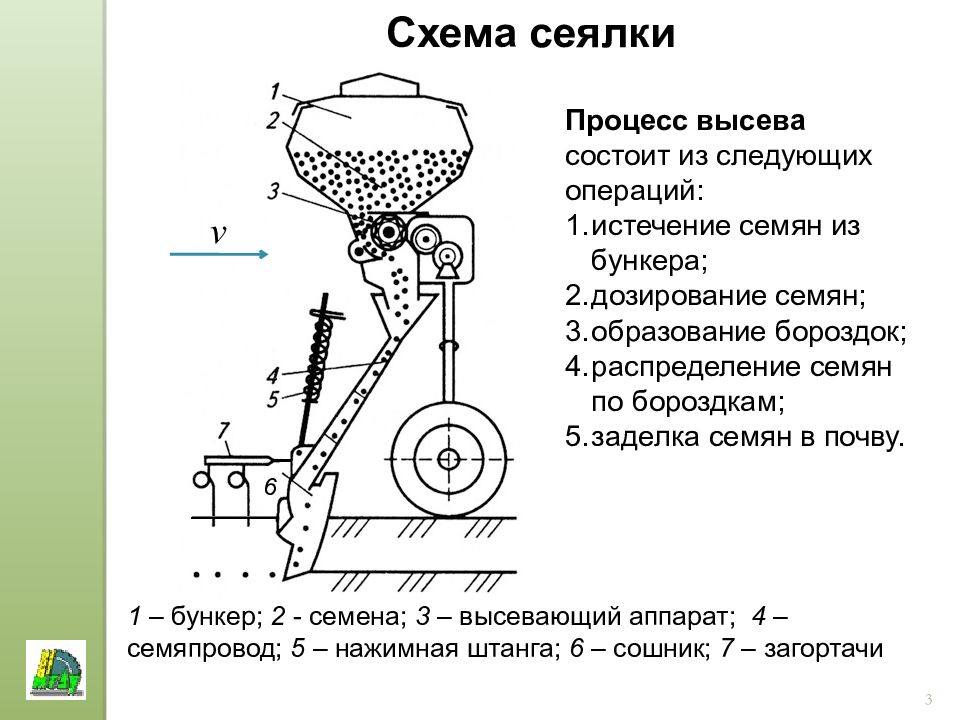

3 Схема сеялки 1 – бункер; 2 - семена; 3 – высевающий аппарат; 4 – семяпровод; 5 – нажимная штанга; 6 – сошник; 7 – загортачи Процесс высева состоит из следующих операций: истечение семян из бункера; дозирование семян; образование бороздок; распределение семян по бороздкам; заделка семян в почву. v 6

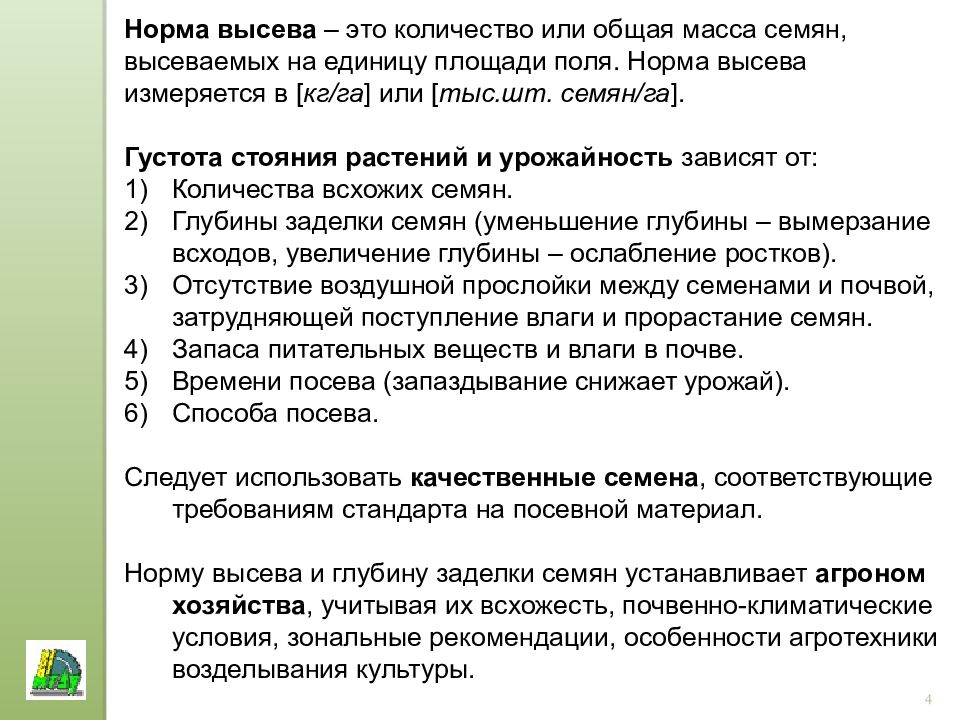

4 Норма высева – это количество или общая масса семян, высеваемых на единицу площади поля. Норма высева измеряется в [ кг/га ] или [ тыс.шт. семян/га ]. Густота стояния растений и урожайность зависят от: Количества всхожих семян. Глубины заделки семян (уменьшение глубины – вымерзание всходов, увеличение глубины – ослабление ростков). Отсутствие воздушной прослойки между семенами и почвой, затрудняющей поступление влаги и прорастание семян. Запаса питательных веществ и влаги в почве. Времени посева (запаздывание снижает урожай). Способа посева. Следует использовать качественные семена, соответствующие требованиям стандарта на посевной материал. Норму высева и глубину заделки семян устанавливает агроном хозяйства, учитывая их всхожесть, почвенно-климатические условия, зональные рекомендации, особенности агротехники возделывания культуры.

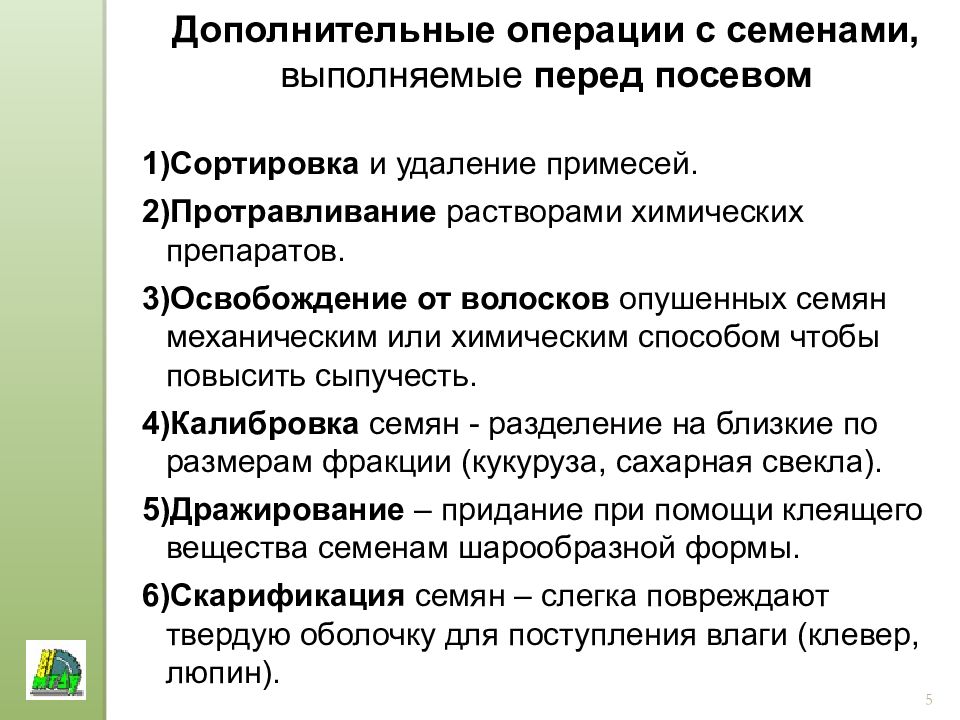

5 Дополнительные операции с семенами, выполняемые перед посевом Сортировка и удаление примесей. Протравливание растворами химических препаратов. Освобождение от волосков опушенных семян механическим или химическим способом чтобы повысить сыпучесть. Калибровка семян - разделение на близкие по размерам фракции (кукуруза, сахарная свекла). Дражирование – придание при помощи клеящего вещества семенам шарообразной формы. Скарификация семян – слегка повреждают твердую оболочку для поступления влаги (клевер, люпин).
6 Основные способы посева
7 Способы посева 4.Перекрестный 5.Узкорядный 6.Широкорядный (пунктирный) 7.Ленточный 8.Гнездовой 9.Квадратно-гнездовой
8 Способы посева На гребнях На грядах По стерне Гладкий В борозды
9 Агротехнические требования к посеву

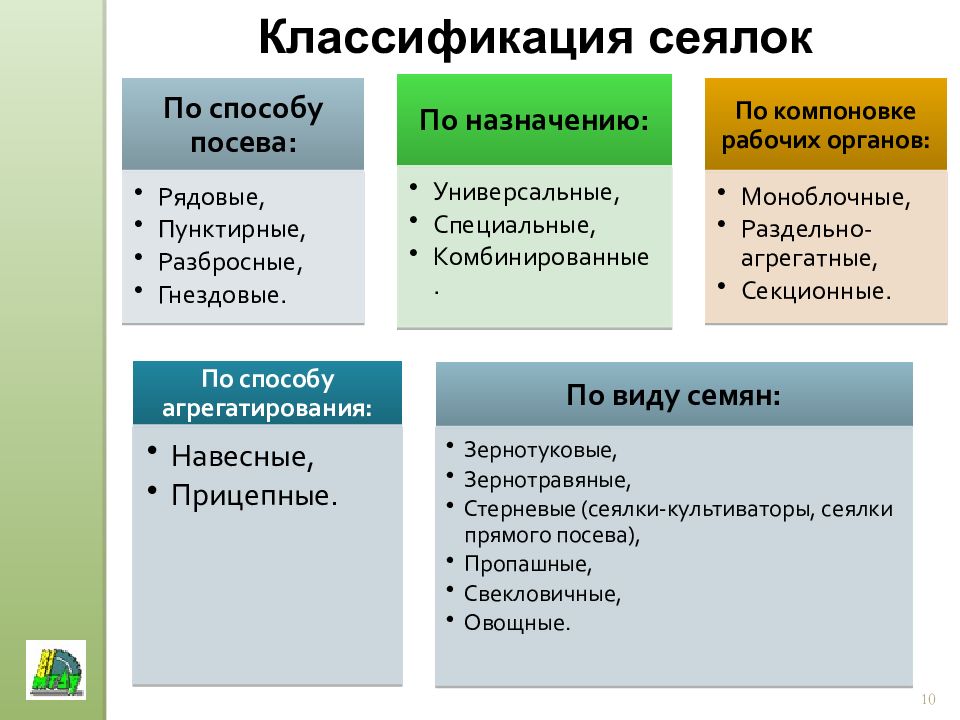

10 Классификация сеялок

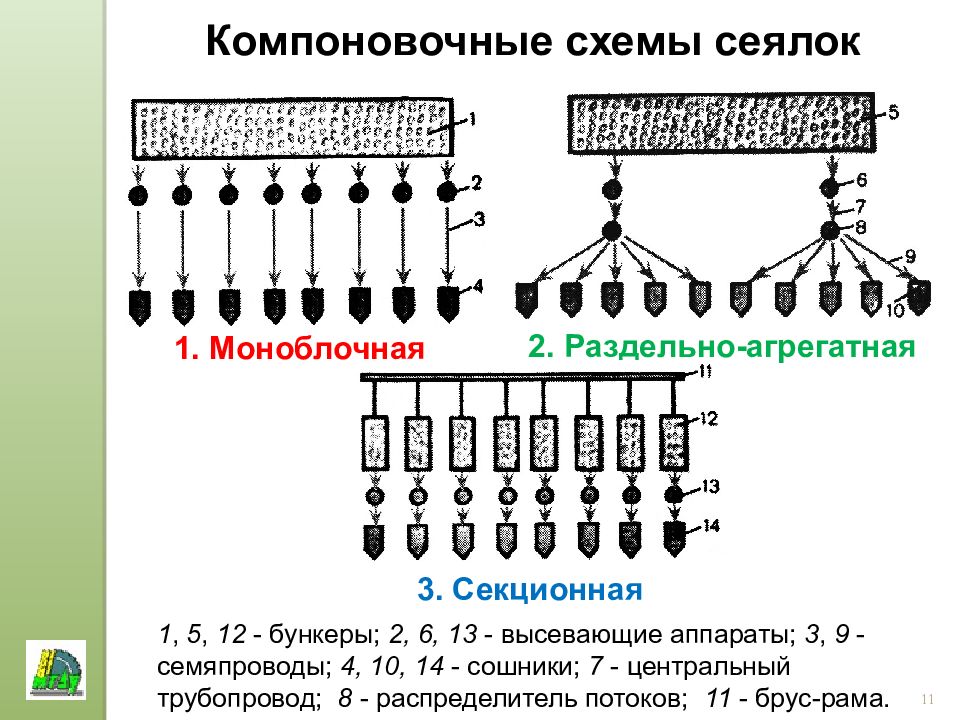

11 1, 5, 12 - бункеры; 2, 6, 13 - высевающие аппараты; 3, 9 - семяпроводы; 4, 10, 14 - сошники; 7 - центральный трубопровод; 8 - распределитель потоков; 11 - брус-рама. Компоновочные схемы сеялок 1. Моноблочная 2. Раздельно-агрегатная 3. Секционная

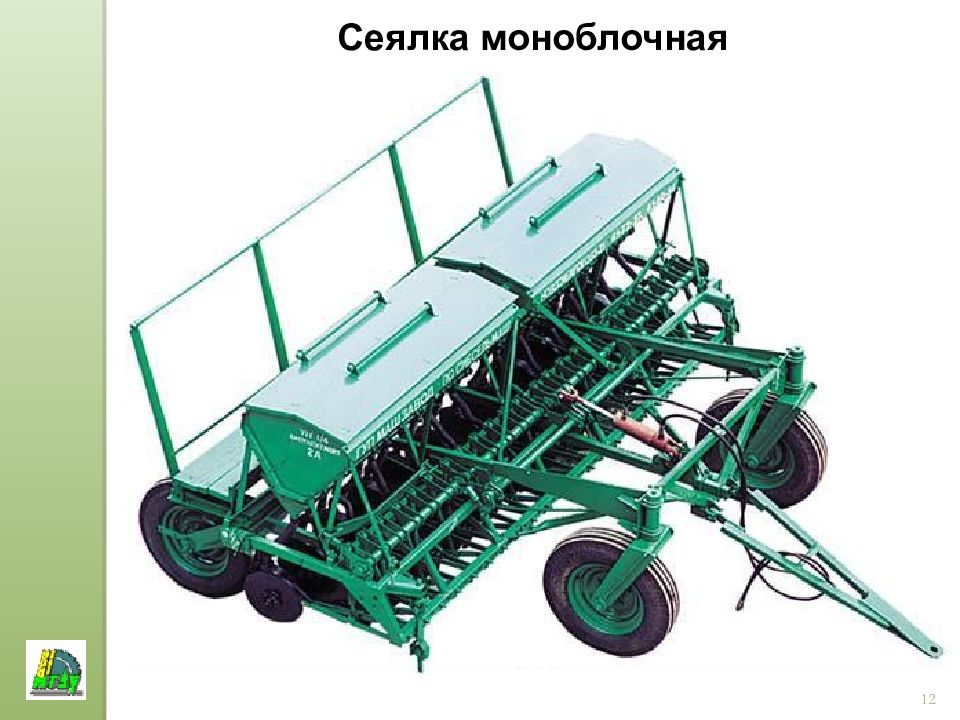

12 Сеялка моноблочная

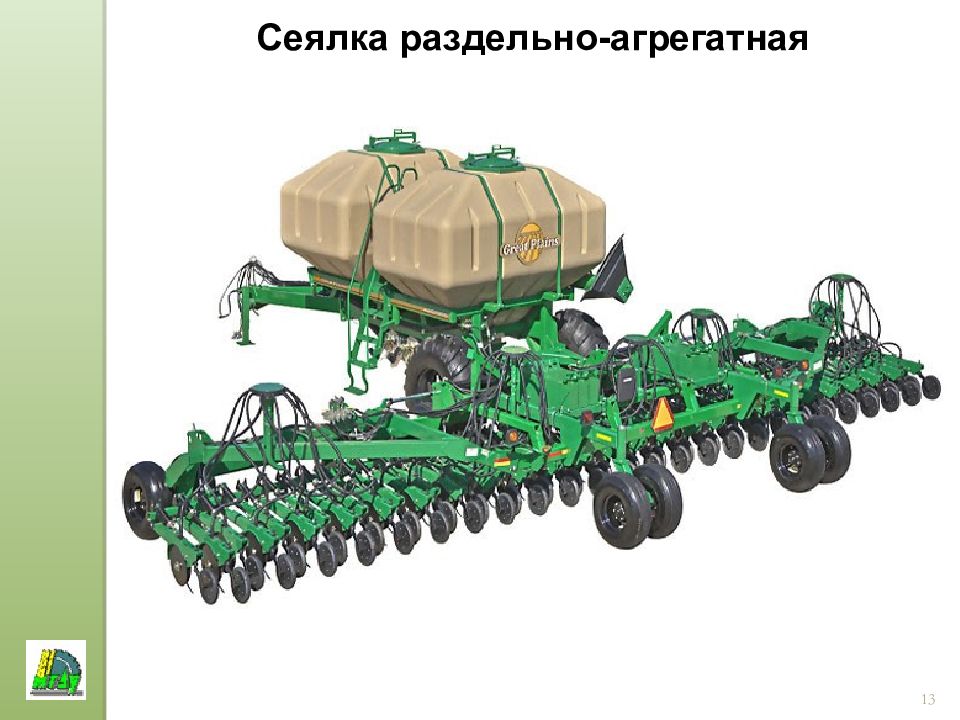

13 Сеялка раздельно-агрегатная

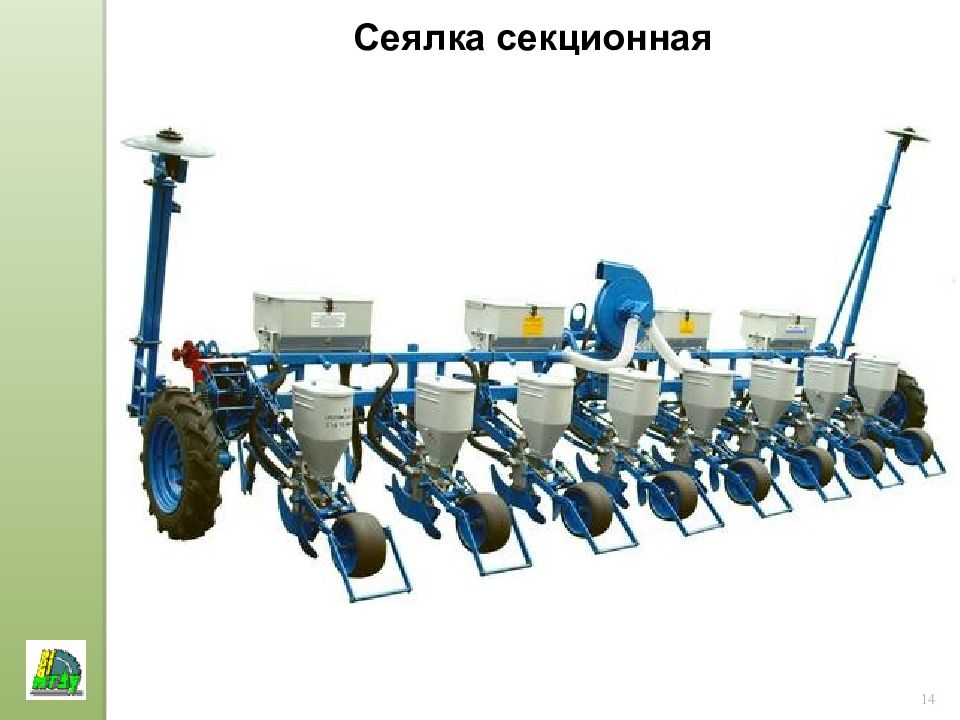

14 Сеялка секционная

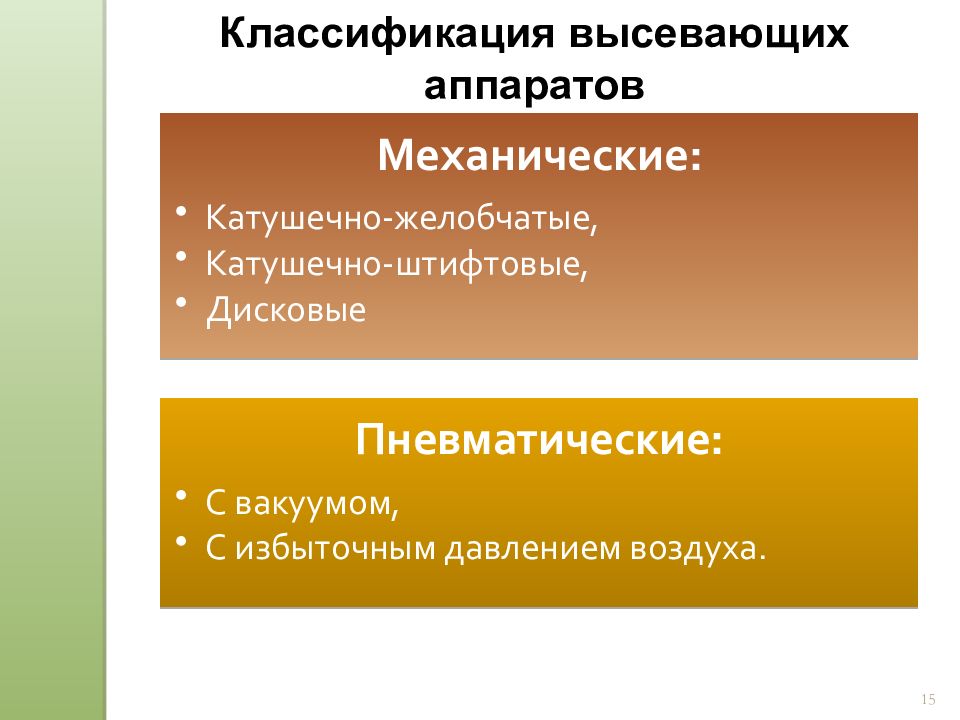

15 Классификация высевающих аппаратов

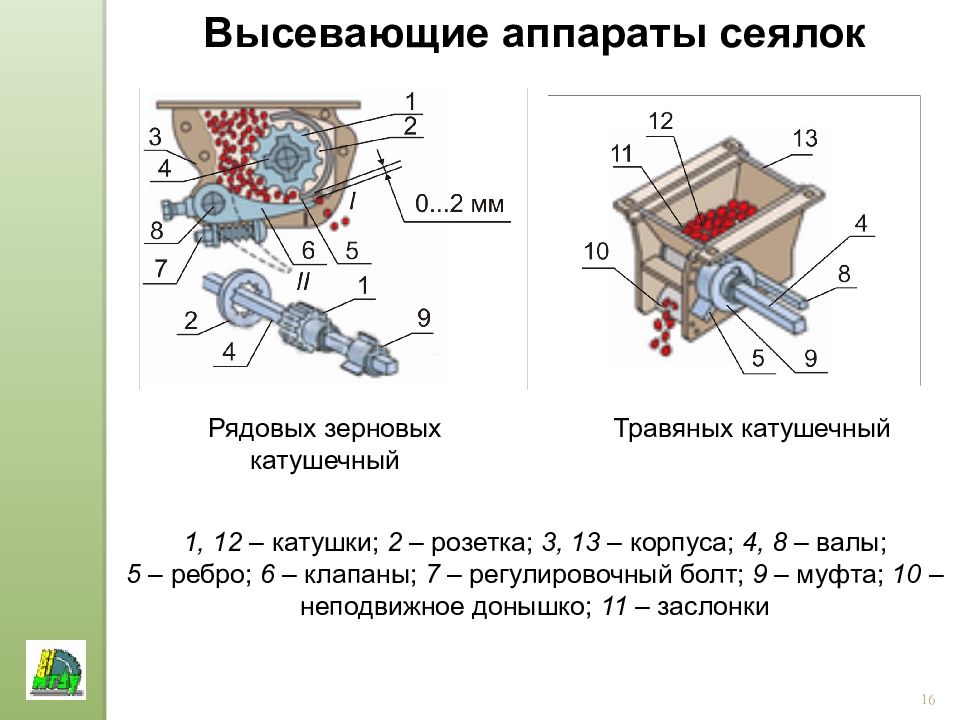

16 Высевающие аппараты сеялок Рядовых зерновых катушечный Травяных катушечный 1, 12 – катушки; 2 – розетка; 3, 13 – корпуса; 4, 8 – валы; 5 – ребро; 6 – клапаны; 7 – регулировочный болт; 9 – муфта; 10 – неподвижное донышко; 11 – заслонки

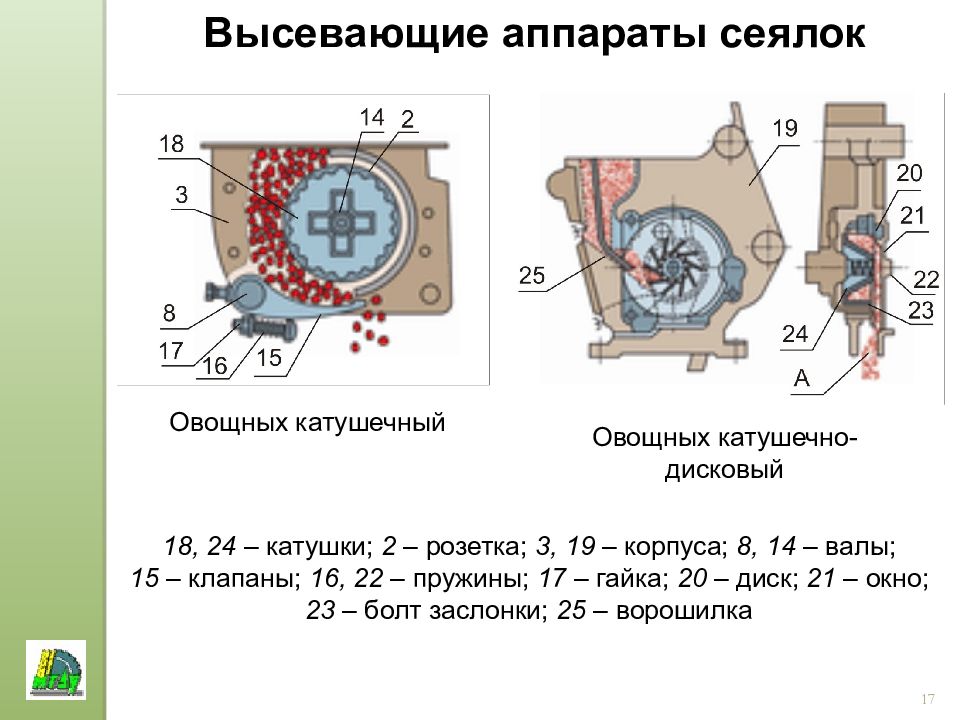

17 Высевающие аппараты сеялок Овощных катушечный Овощных катушечно-дисковый 18, 24 – катушки; 2 – розетка; 3, 19 – корпуса; 8, 14 – валы; 15 – клапаны; 16, 22 – пружины; 17 – гайка; 20 – диск; 21 – окно; 23 – болт заслонки; 25 – ворошилка

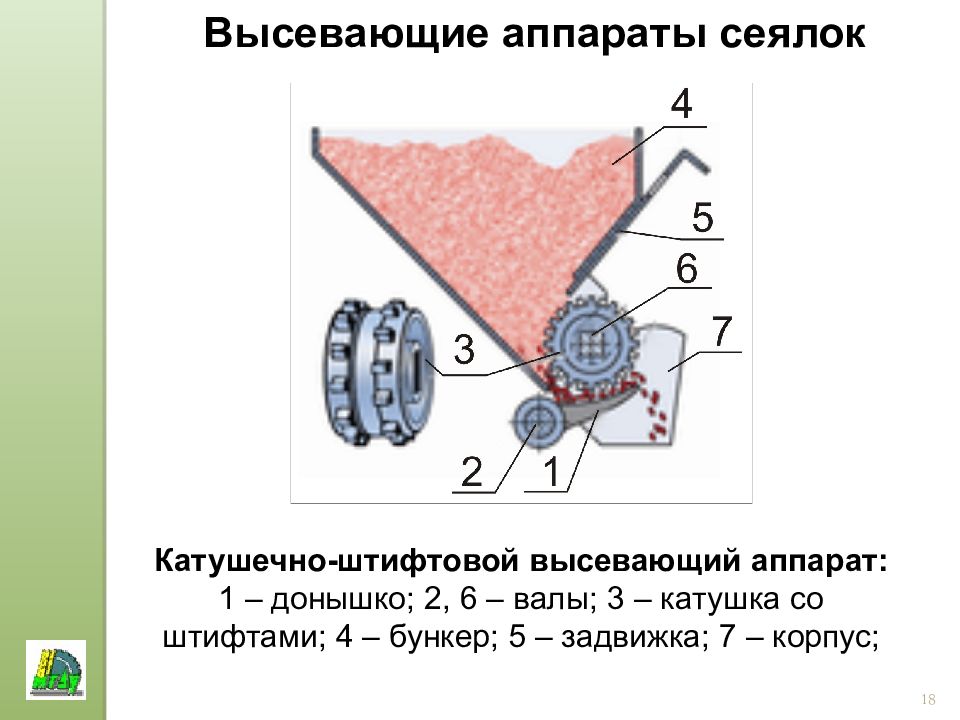

18 Высевающие аппараты сеялок Катушечно-штифтовой высевающий аппарат: 1 – донышко; 2, 6 – валы; 3 – катушка со штифтами; 4 – бункер; 5 – задвижка; 7 – корпус;

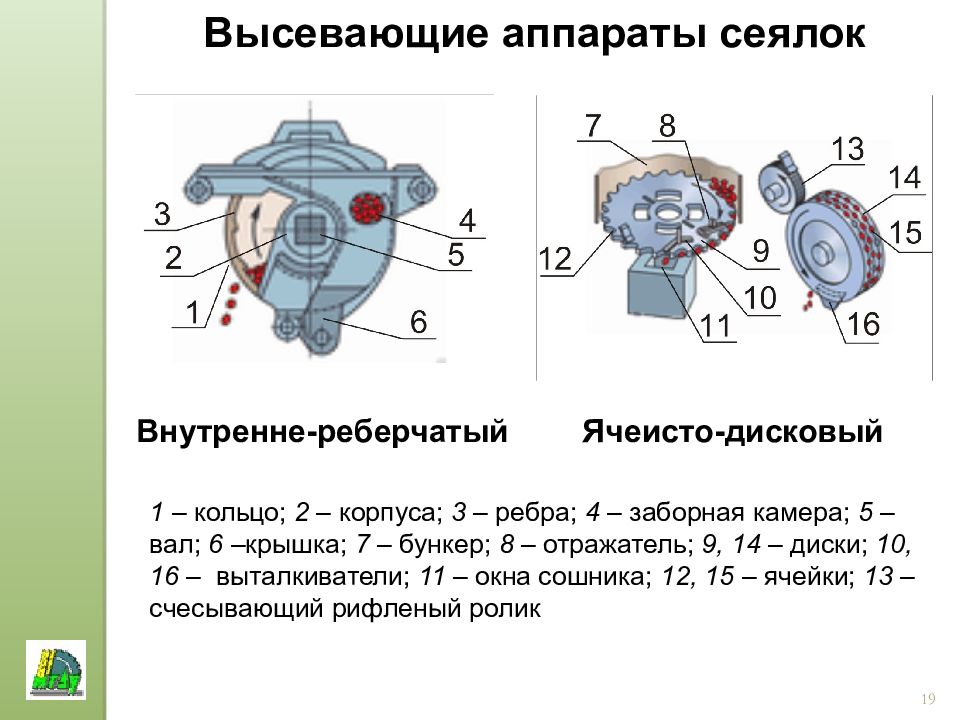

19 Высевающие аппараты сеялок Внутренне-реберчатый Ячеисто-дисковый 1 – кольцо; 2 – корпуса; 3 – ребра; 4 – заборная камера; 5 – вал; 6 –крышка; 7 – бункер; 8 – отражатель; 9, 14 – диски; 10, 16 – выталкиватели; 11 – окна сошника; 12, 15 – ячейки; 13 – счесывающий рифленый ролик

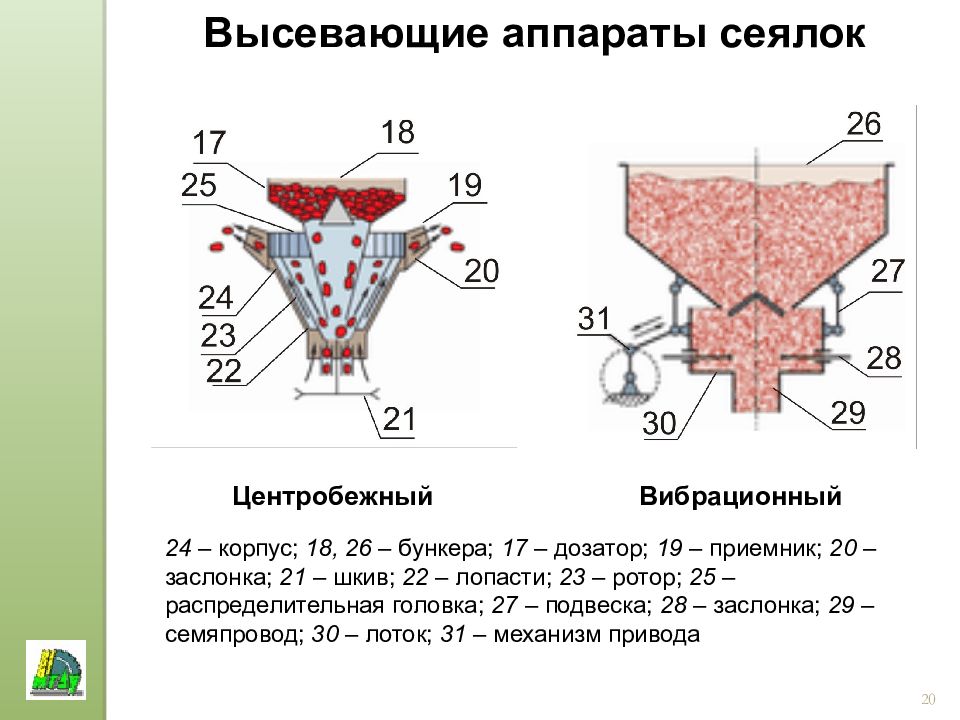

20 Высевающие аппараты сеялок 24 – корпус; 18, 26 – бункера; 17 – дозатор; 19 – приемник; 20 – заслонка; 21 – шкив; 22 – лопасти; 23 – ротор; 25 – распределительная головка; 27 – подвеска; 28 – заслонка; 29 – семяпровод; 30 – лоток; 31 – механизм привода Центробежный Вибрационный

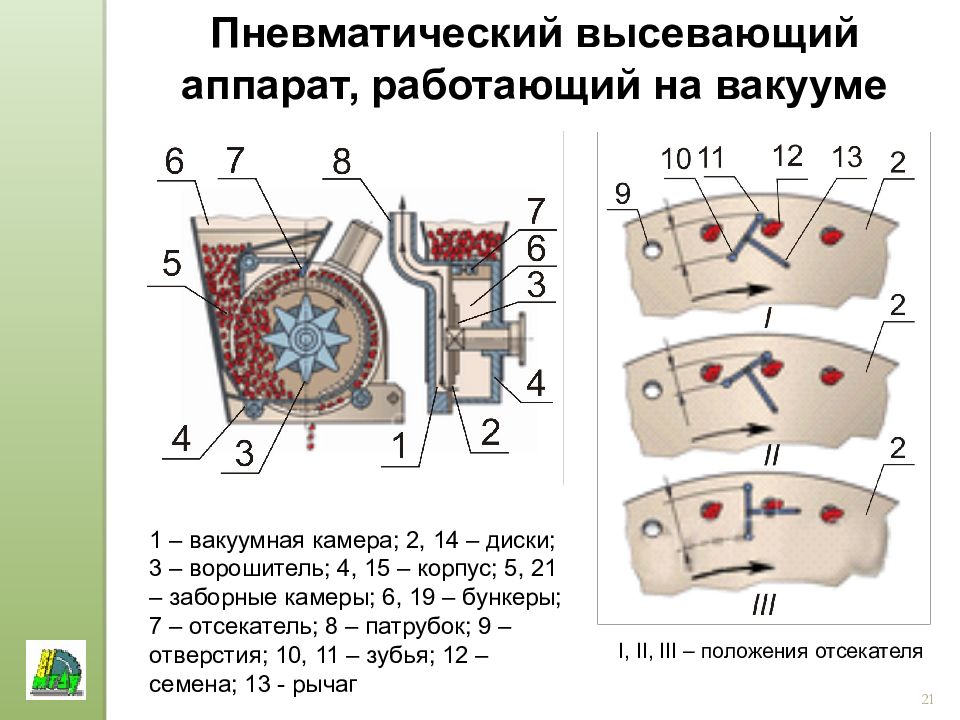

21 Пневматический высевающий аппарат, работающий на вакууме 1 – вакуумная камера; 2, 14 – диски; 3 – ворошитель ; 4, 15 – корпус; 5, 21 – заборные камеры; 6, 19 – бункеры; 7 – отсекатель ; 8 – патрубок; 9 – отверстия; 10, 11 – зубья; 12 – семена; 13 - рычаг I, II, III – положения отсекателя

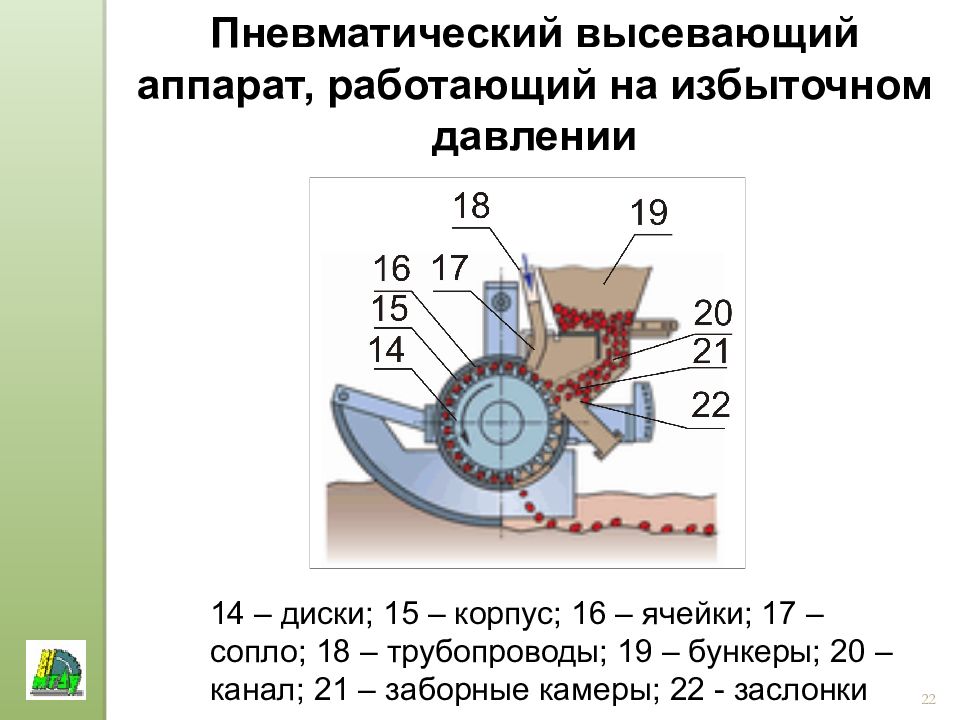

22 Пневматический высевающий аппарат, работающий на избыточном давлении 14 – диски; 15 – корпус; 16 – ячейки; 17 – сопло; 18 – трубопроводы; 19 – бункеры; 20 – канал; 21 – заборные камеры; 22 - заслонки

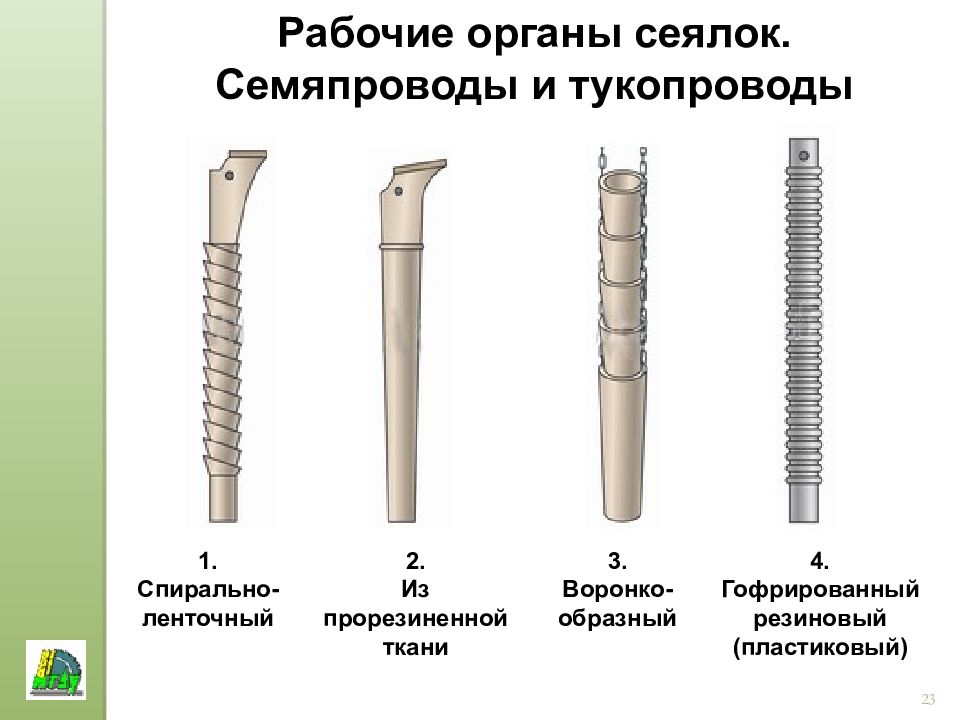

23 Рабочие органы сеялок. Семяпроводы и тукопроводы 1. Спирально-ленточный 2. Из прорезиненной ткани 3. Воронко-образный 4. Гофрированный резиновый (пластиковый)

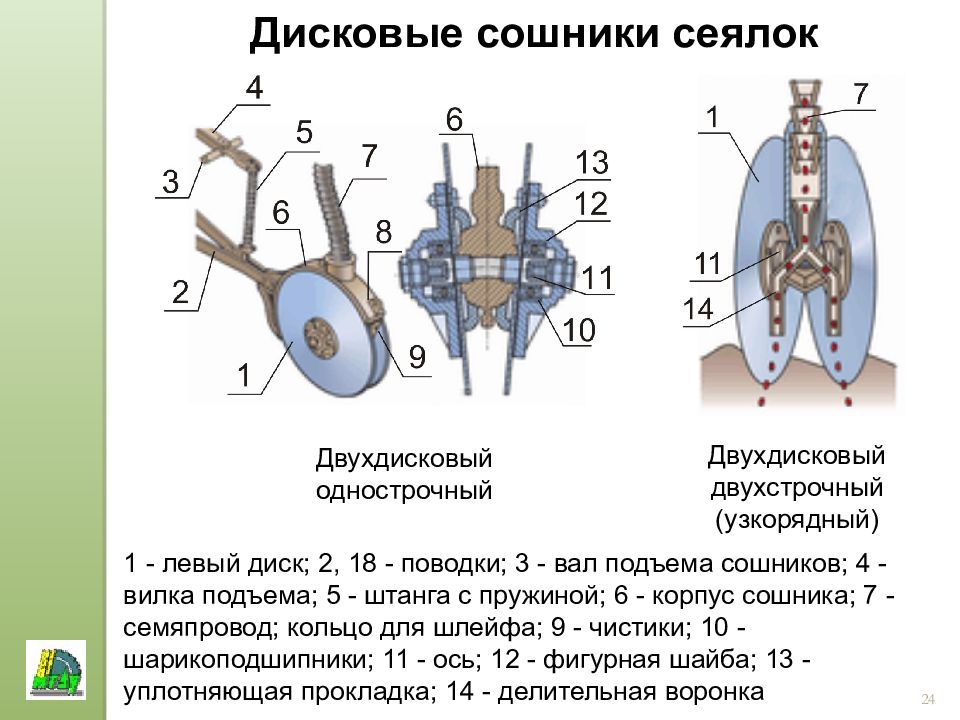

24 Дисковые сошники сеялок Двухдисковый однострочный Двухдисковый двухстрочный (узкорядный) 1 - левый диск; 2, 18 - поводки; 3 - вал подъема сошников; 4 - вилка подъема; 5 - штанга с пружиной; 6 - корпус сошника; 7 - семяпровод; кольцо для шлейфа; 9 - чистики; 10 - шарикоподшипники; 11 - ось; 12 - фигурная шайба; 13 - уплотняющая прокладка; 14 - делительная воронка
25 Работа двухдискового сошника
26 1 - левый диск; 18 - поводки; 16, 19, 23 - чистики; 10 - шарикоподшипники; 15 - штанга с пружиной; 17- каточки; 20 - реборда; 21, 25 - кронштейны; 22 - воронка; 24 - ступица Дисковые сошники Овощной двухдисковый однострочный с ограничительными ребордами Однодисковый однострочный
27 Работа однодискового сошника

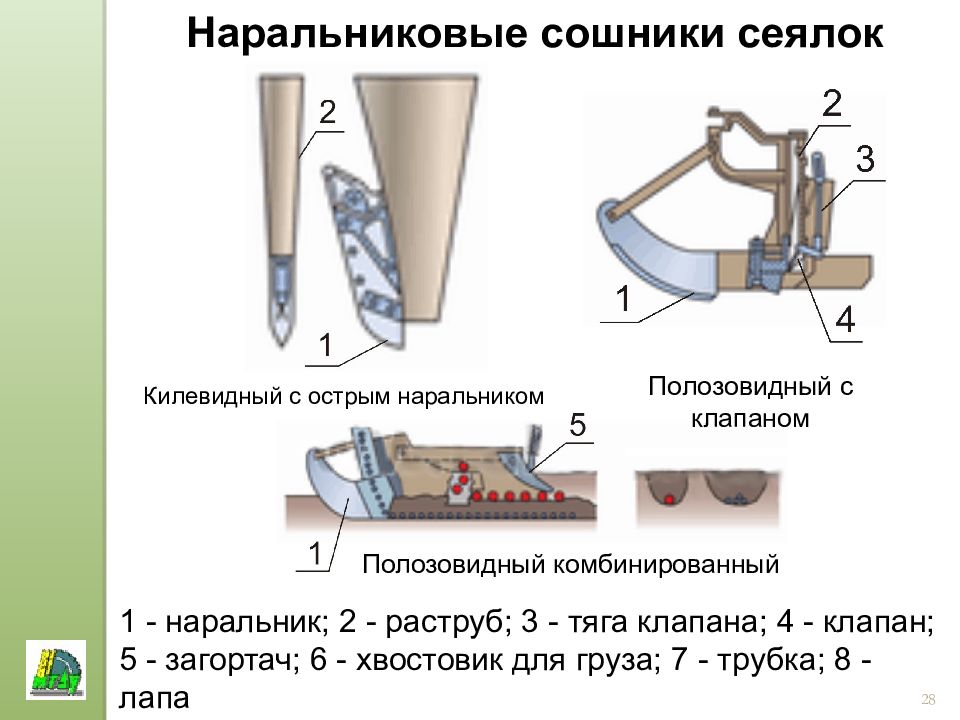

28 Наральниковые сошники сеялок Полозовидный с клапаном Килевидный с острым наральником Полозовидный комбинированный 1 - наральник ; 2 - раструб; 3 - тяга клапана; 4 - клапан; 5 - загортач ; 6 - хвостовик для груза; 7 - трубка; 8 - лапа

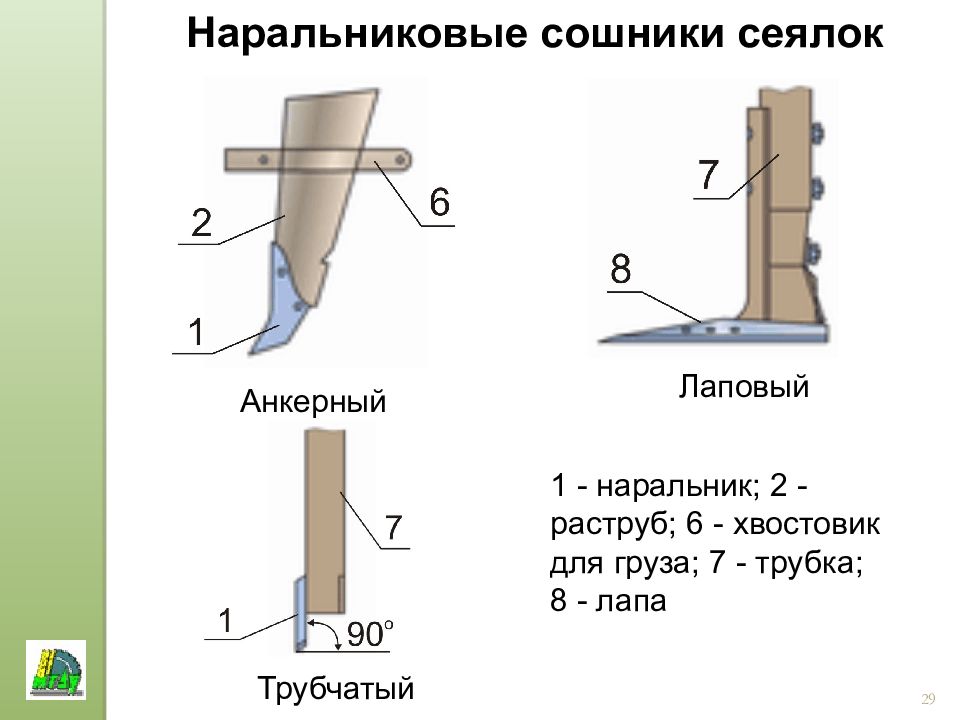

29 Наральниковые сошники сеялок Анкерный Лаповый Трубчатый 1 - наральник ; 2 - раструб; 6 - хвостовик для груза; 7 - трубка; 8 - лапа
30 Работа анкерных сошников
31 Рядовые сеялки Зернотуковая сеялка СЗ-3,6А 1 - семявысевающий аппарат; 2 - семенное отделение бункера; 3 - туковое отделение; 4 - туковысевающий аппарат; 5 - лоток; б - семяпроводы; 7 - подножная доска; 8 - загортач ; 9, 10 - дисковые сошники; 11 - пневматическое колесо; 12 - рама; 13 - поддержка; 14 - регулятор глубины; 15, 17 - рычаги; 16 - гидроцилиндр; 18 - тяга; 19, 23, 24, 26 - цепные передачи; 20 - вал туковых аппаратов; 21 - вал зерновых аппаратов; 22 - приемный вал редуктора; 25 - вал контрпривода ; 27 - вал колеса; А...Ж, И - шестерни редуктора

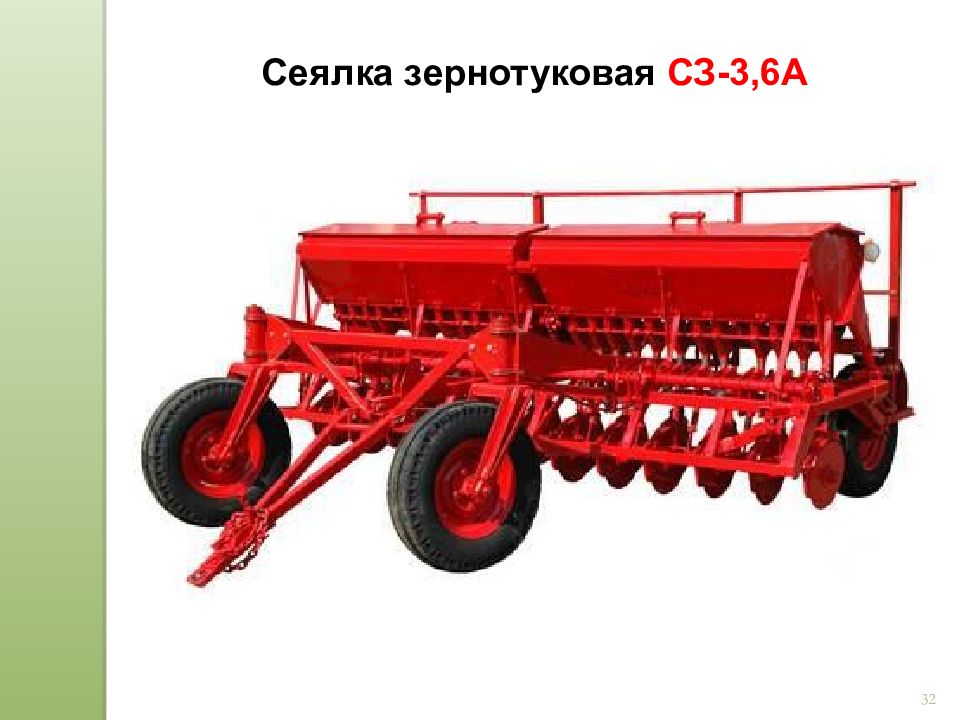

32 Сеялка зернотуковая СЗ-3,6А
33 Рядовые сеялки Зернотравяная сеялка СЗТ-3,6А 7 - туковое отделение ящика; 8 - туковысевающий аппарат; 9 - лоток; 10 - травяной ящик; 12 - аппарат для высева мелких семян трав; 14 - килевидный сошник 1 - дисковые сошники; 2, 13 -семяпроводы; 3 - зернотравяной высевающий аппарат; 4, 11 - нагнетатели; 5 -ворошилки; 6 - зерновое отделение ящика;

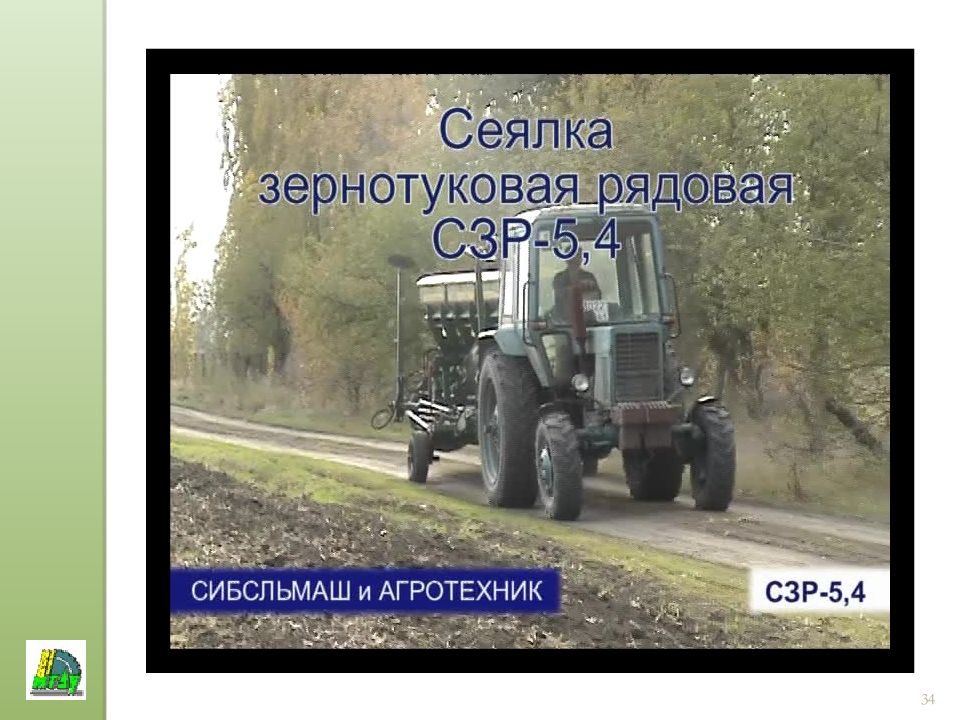

34
35 Рядовые сеялки Пневматическая сеялка СПУ-6 1 - делительная головка; 2 - семяпровод; 3 - вертикальный трубопровод; 4 - бункер; 5 - высевающий аппарат; 6 - вентилятор; 7 - поводок; 8 - рыхлительные лапы; 9 - сошники; 10 - клапан; 11 - загортач ; 12 - колесо; 13 - карданный вал; 14 - цепная передача; 15 - эжектор

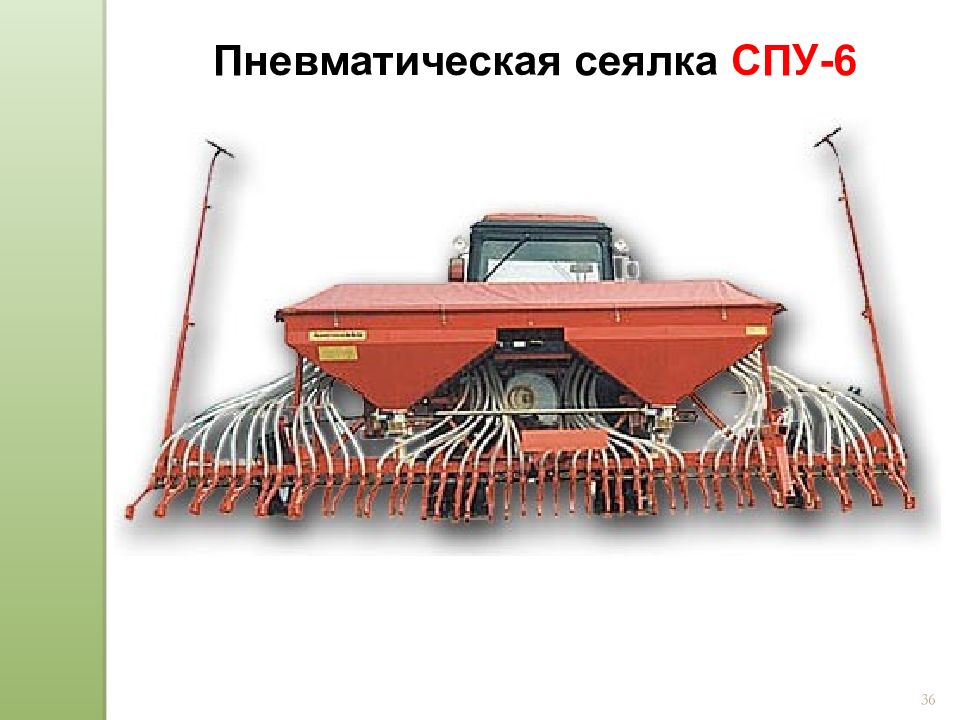

36 Пневматическая сеялка СПУ-6
37 Сеялка-культиватор зерновая стерневая СЗС-6 1, 12 - колеса; 2 - прицеп; 3 - рама; 6 - тяга соединительная; 7 - бункер; 8 - высевающий аппарат; 9, 15 - семя- и тукопроводы ; 10 - гидроцилиндр; 11 – кронштейн; 13 - каток уплотняющий; 14 – сошники; 15 - пружины

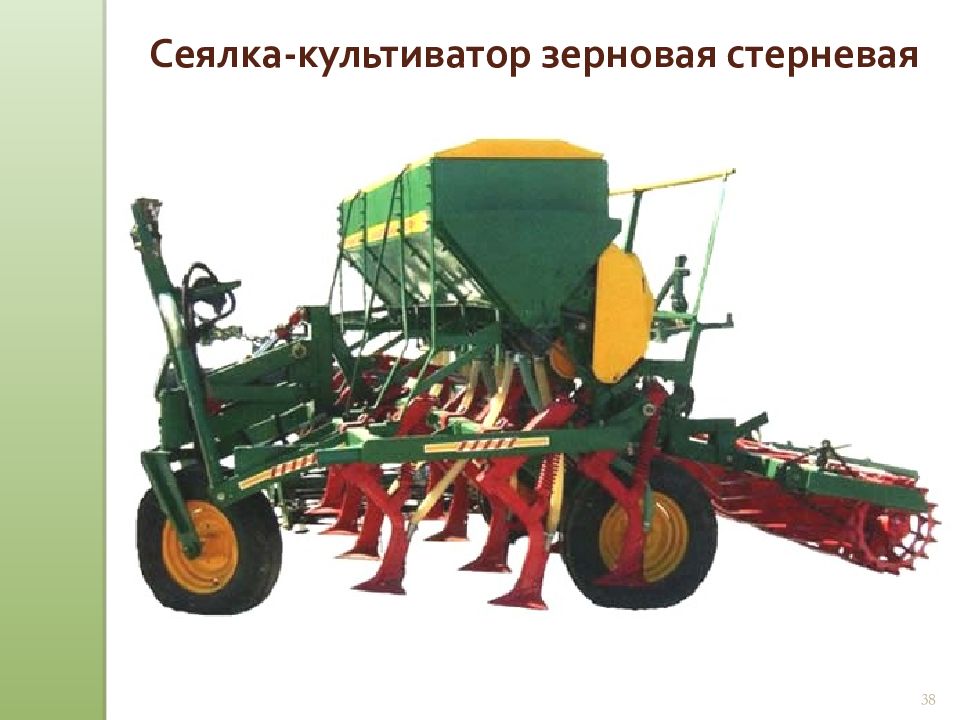

38 Сеялка-культиватор зерновая стерневая

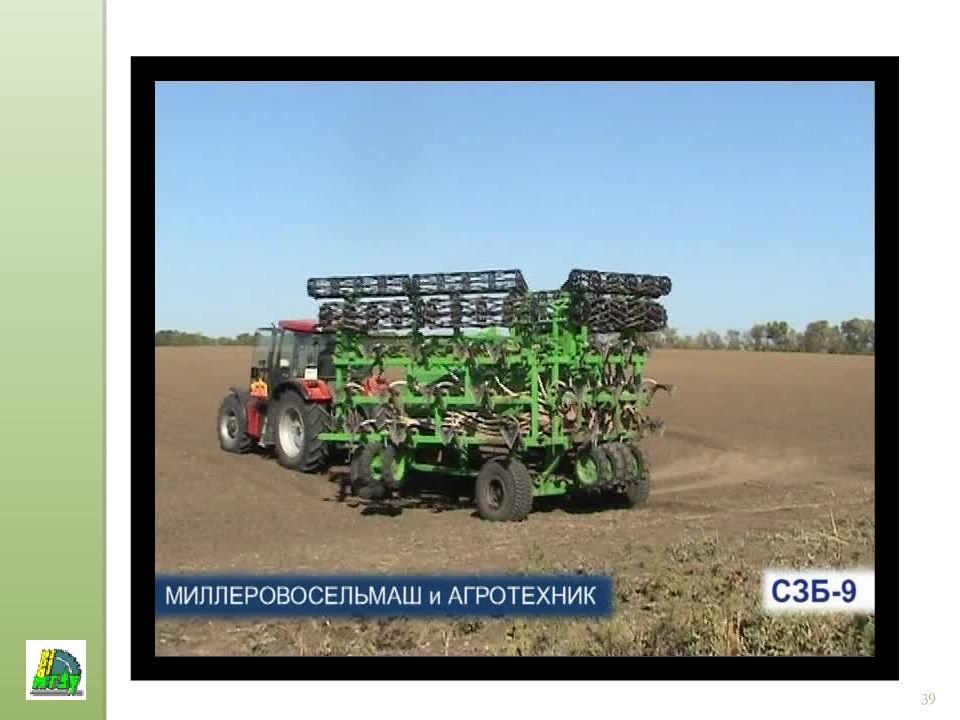

39

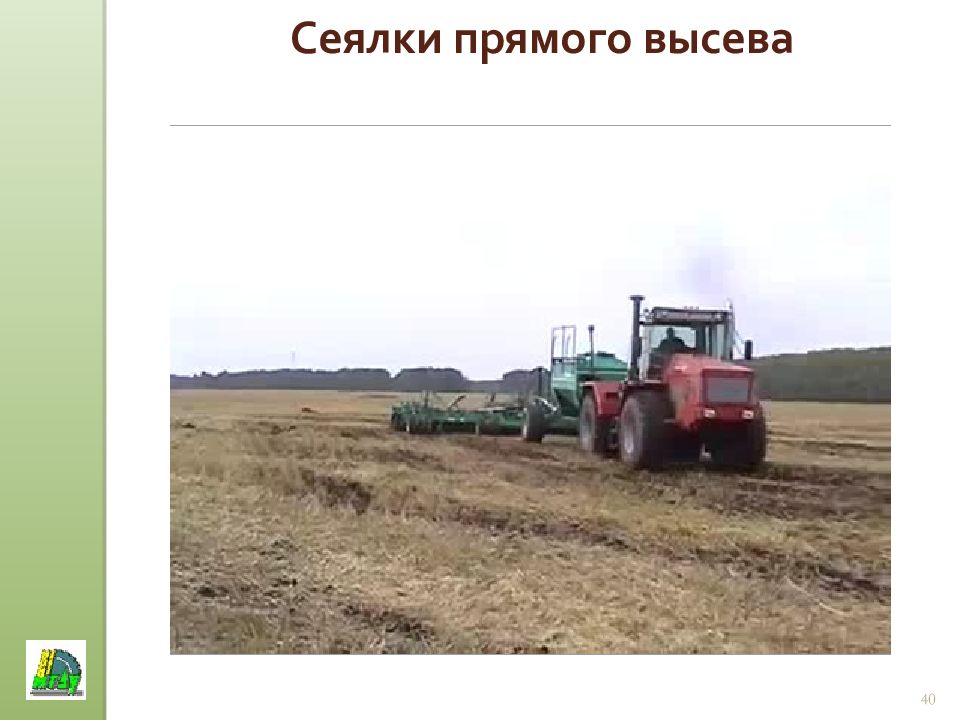

40 Сеялки прямого высева
41
42 Подготовка рядовых сеялок к работе

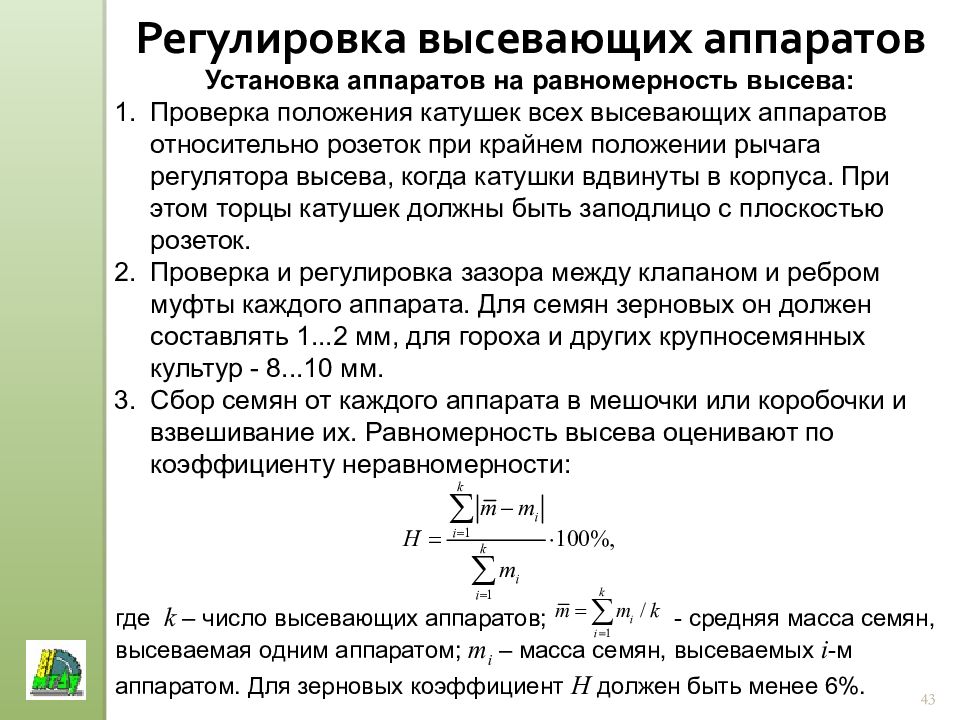

43 Регулировка высевающих аппаратов Установка аппаратов на равномерность высева: Проверка положения катушек всех высевающих аппаратов относительно розеток при крайнем положении рычага регулятора высева, когда катушки вдвинуты в корпуса. При этом торцы катушек должны быть заподлицо с плоскостью розеток. Проверка и регулировка зазора между клапаном и ребром муфты каждого аппарата. Для семян зерновых он должен составлять 1...2 мм, для гороха и других крупносемянных культур - 8...10 мм. Сбор семян от каждого аппарата в мешочки или коробочки и взвешивание их. Равномерность высева оценивают по коэффициенту неравномерности: где k – число высевающих аппаратов; - средняя масса семян, высеваемая одним аппаратом; m i – масса семян, высеваемых i - м аппаратом. Для зерновых коэффициент H должен быть менее 6%.
44 Установка сеялки на норму высева Высевающий аппарат зерновой сеялки СЗ-3,6 Установка тукового аппарата Для высева зернобобовых Для высева зерновых
45 Номограмма установки нормы высева Выбор передаточного отношения i редуктора и рабочей длины (мм) катушки высевающего аппарата
46 Культура Передаточное число, i Количество зубьев шестерен Д Е Ж И Просо 0, 198 17 25 17 30 Гречиха 0, 428 25 17 17 30 Пшеница, ячмень 0, 616 17 25 30 17 Овес 1, 33 0 25 17 30 17 Установка нормы высева Схема редуктора сеялок типа СЗ-3,6: 1 — рамка редуктора; 2, 3, 4 — соответственно звездочки привода туковых аппаратов, редуктора, зерновых аппаратов; А, Д — ведущие шестерни; Б, В и Е, Ж — блоки промежуточных шестерен; Г, И — ведомые шестерни

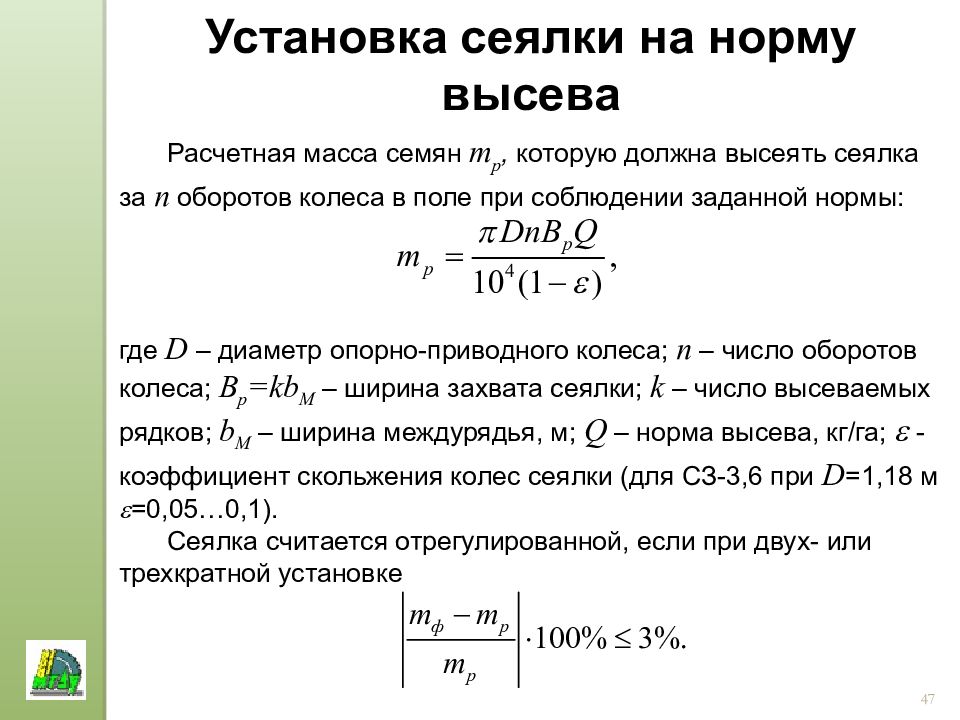

47 Установка сеялки на норму высева Расчетная масса семян m р, которую должна высеять сеялка за n оборотов колеса в поле при соблюдении заданной нормы: где D – диаметр опорно-приводного колеса; n – число оборотов колеса; B p = kb M – ширина захвата сеялки; k – число высеваемых рядков; b M – ширина междурядья, м; Q – норма высева, кг/га; - коэффициент скольжения колес сеялки (для СЗ-3,6 при D =1,18 м =0,05…0,1). Сеялка считается отрегулированной, если при двух- или трехкратной установке

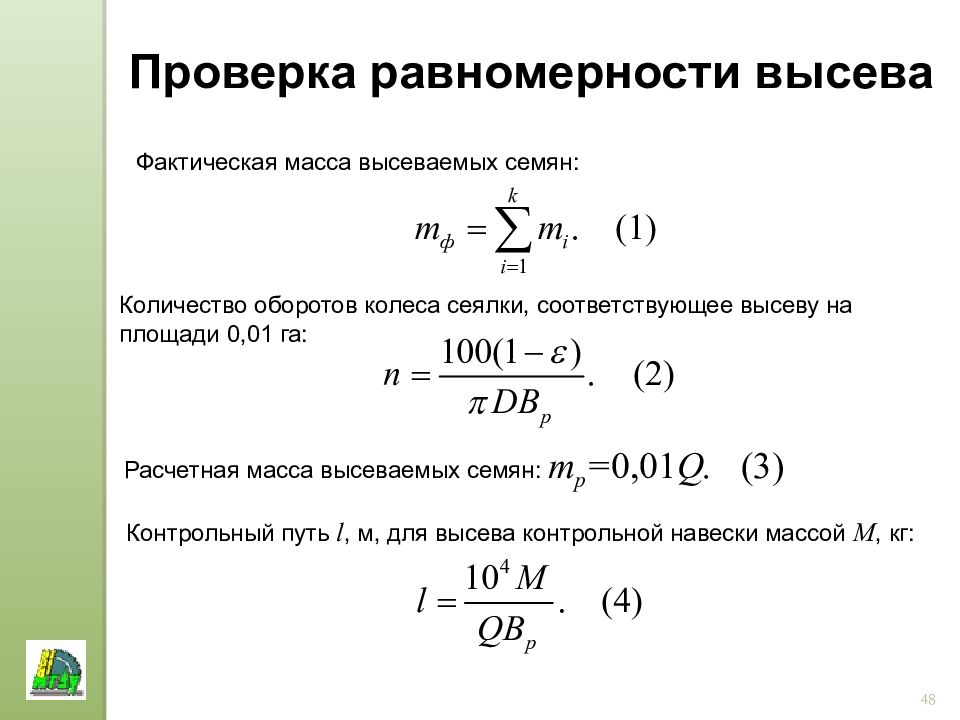

48 Проверка равномерности высева Фактическая масса высеваемых семян: Количество оборотов колеса сеялки, соответствующее высеву на площади 0,01 га: Расчетная масса высеваемых семян: m p = 0,01 Q. (3) Контрольный путь l, м, для высева контрольной навески массой M, кг:

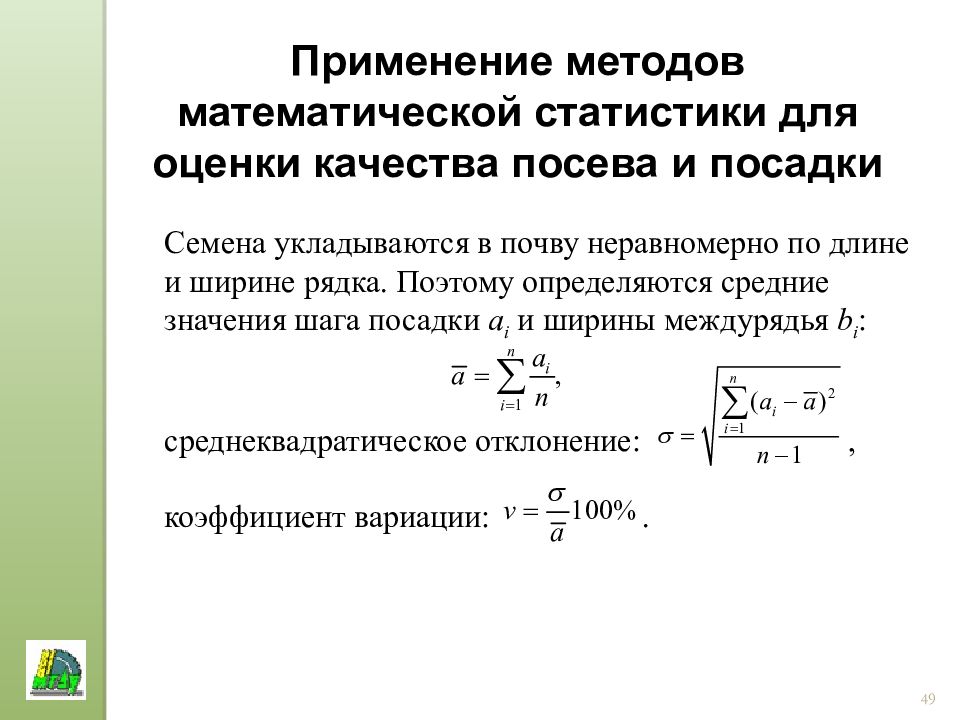

49 Применение методов математической статистики для оценки качества посева и посадки Семена укладываются в почву неравномерно по длине и ширине рядка. Поэтому определяются средние значения шага посадки a i и ширины междурядья b i : среднеквадратическое отклонение:, коэффициент вариации:.

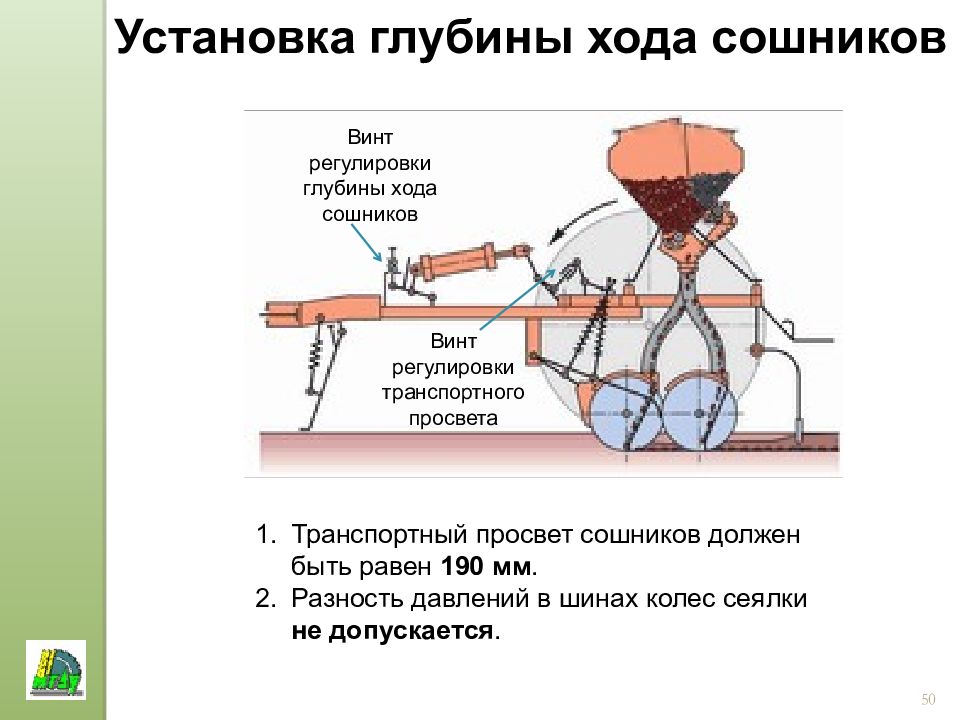

50 Установка глубины хода сошников Винт регулировки транспортного просвета Винт регулировки глубины хода сошников Транспортный просвет сошников должен быть равен 190 мм. Разность давлений в шинах колес сеялки не допускается.

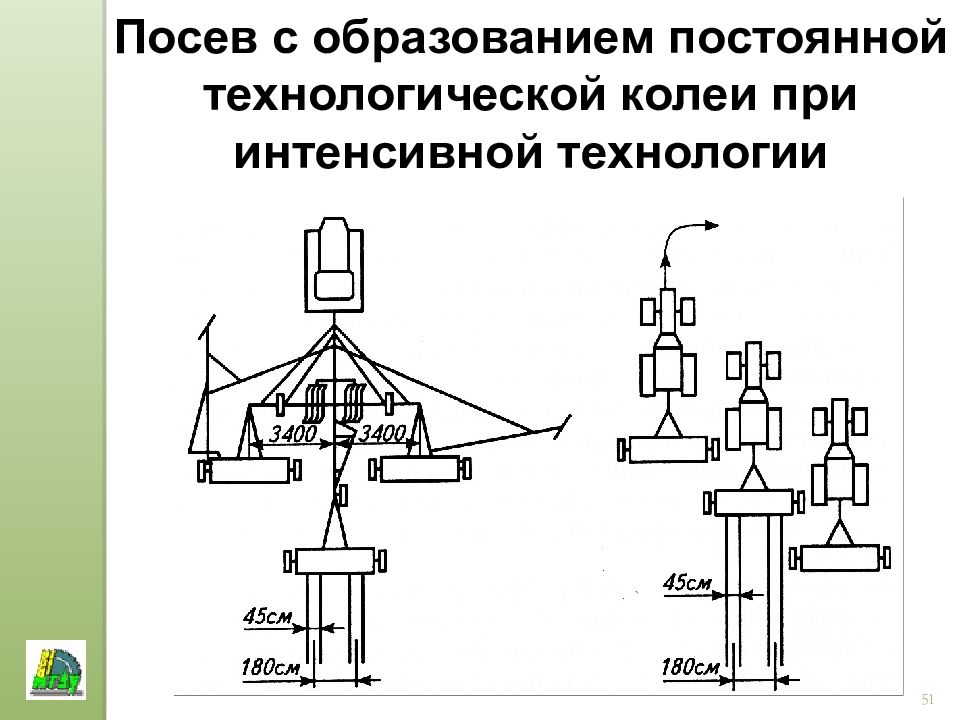

51 Посев с образованием постоянной технологической колеи при интенсивной технологии
52 Установка маркеров Вылет маркера: где C – расстояние между серединами движителей трактора (знак ‘ + ’ для левого маркера, ‘ - ’ для правого). Вылет следоуказателя : 1 - крайние рядки; 2, 9, 12 - сеялки C 3-3,6 A ; 3, 11 - маркеры; 4 - следоуказатель ; 5, 14 - следы маркеров; 6 - трактор; 7- зубовые бороны; 8 - сцепка; 10 - диск; 13 - технологическая колея (незасеянная полоса).

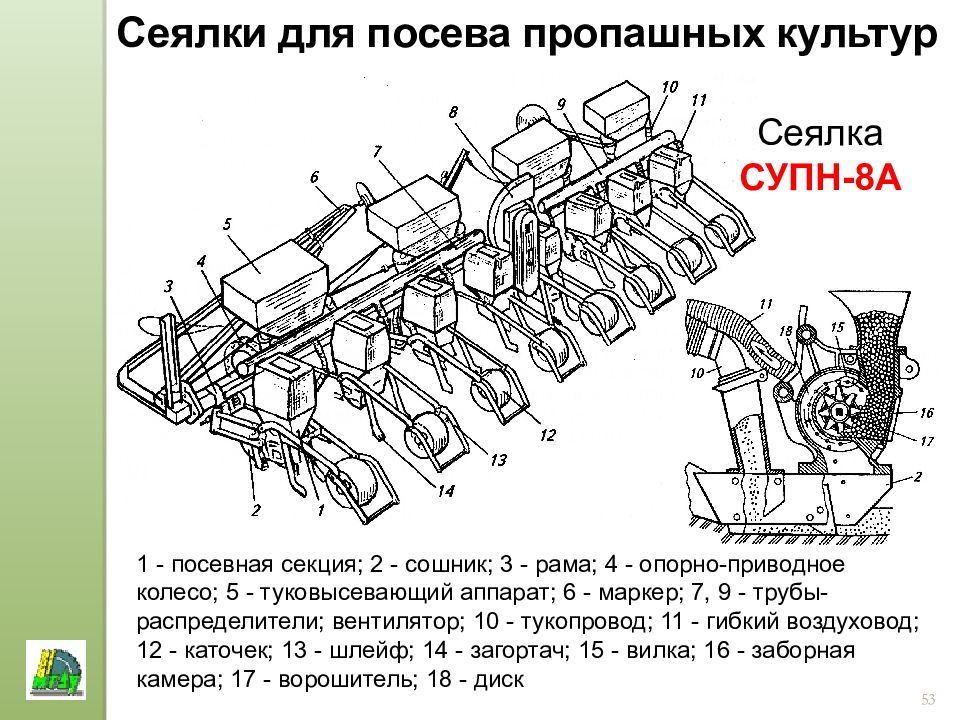

53 Сеялки для посева пропашных культур Сеялка СУПН-8А 1 - посевная секция; 2 - сошник; 3 - рама; 4 - опорно-приводное колесо; 5 - туковысевающий аппарат; 6 - маркер; 7, 9 - трубы-распределители; вентилятор; 10 - тукопровод ; 11 - гибкий воздуховод; 12 - каточек; 13 - шлейф; 14 - загортач ; 15 - вилка; 16 - заборная камера; 17 - ворошитель ; 18 - диск

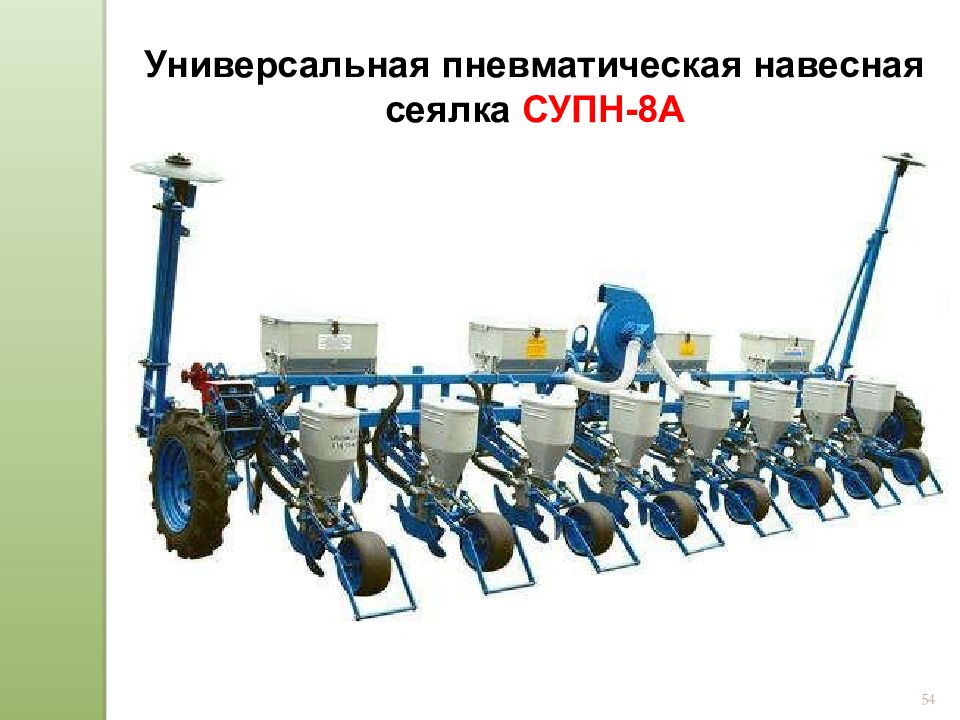

54 Универсальная пневматическая навесная сеялка СУПН-8А

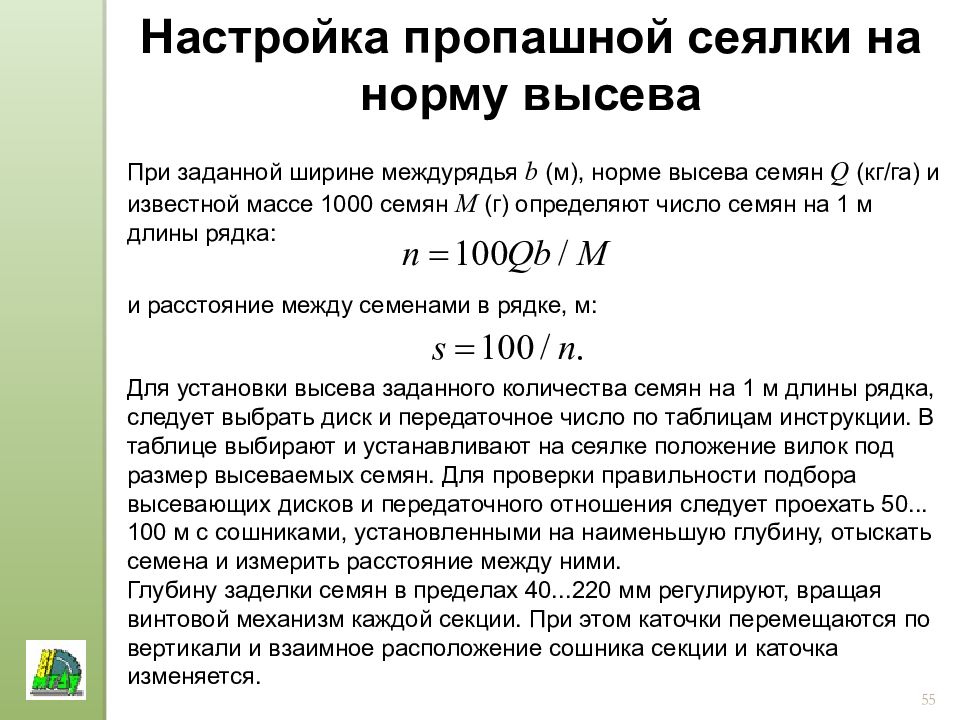

55 Настройка пропашной сеялки на норму высева При заданной ширине междурядья b (м), норме высева семян Q (кг/га) и известной массе 1000 семян М (г) определяют число семян на 1 м длины рядка: и расстояние между семенами в рядке, м: Для установки высева заданного количества семян на 1 м длины рядка, следует выбрать диск и передаточное число по таблицам инструкции. В таблице выбирают и устанавливают на сеялке положение вилок под размер высеваемых семян. Для проверки правильности подбора высевающих дисков и передаточного отношения следует проехать 50... 100 м с сошниками, установленными на наименьшую глубину, отыскать семена и измерить расстояние между ними. Глубину заделки семян в пределах 40...220 мм регулируют, вращая винтовой механизм каждой секции. При этом каточки перемещаются по вертикали и взаимное расположение сошника секции и каточка изменяется.

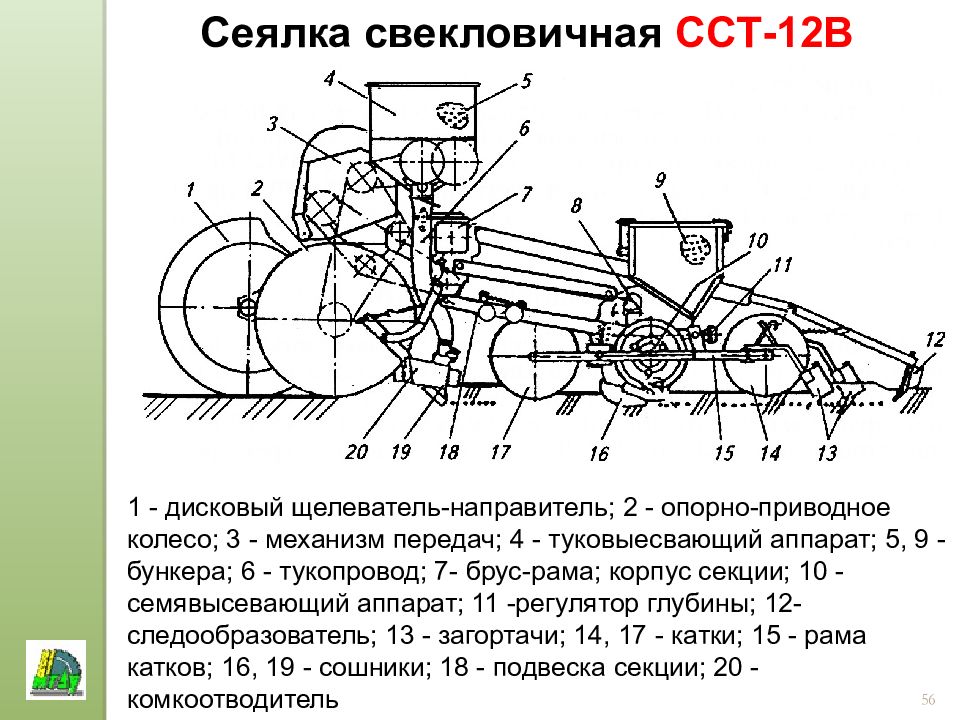

56 Сеялка свекловичная ССТ-12В 1 - дисковый щелеватель-направитель ; 2 - опорно-приводное колесо; 3 - механизм передач; 4 - туковыесвающий аппарат; 5, 9 - бункера; 6 - тукопровод ; 7- брус-рама; корпус секции; 10 - семявысевающий аппарат; 11 -регулятор глубины; 12- следообразователь ; 13 - загортачи ; 14, 17 - катки; 15 - рама катков; 16, 19 - сошники; 18 - подвеска секции; 20 - комкоотводитель

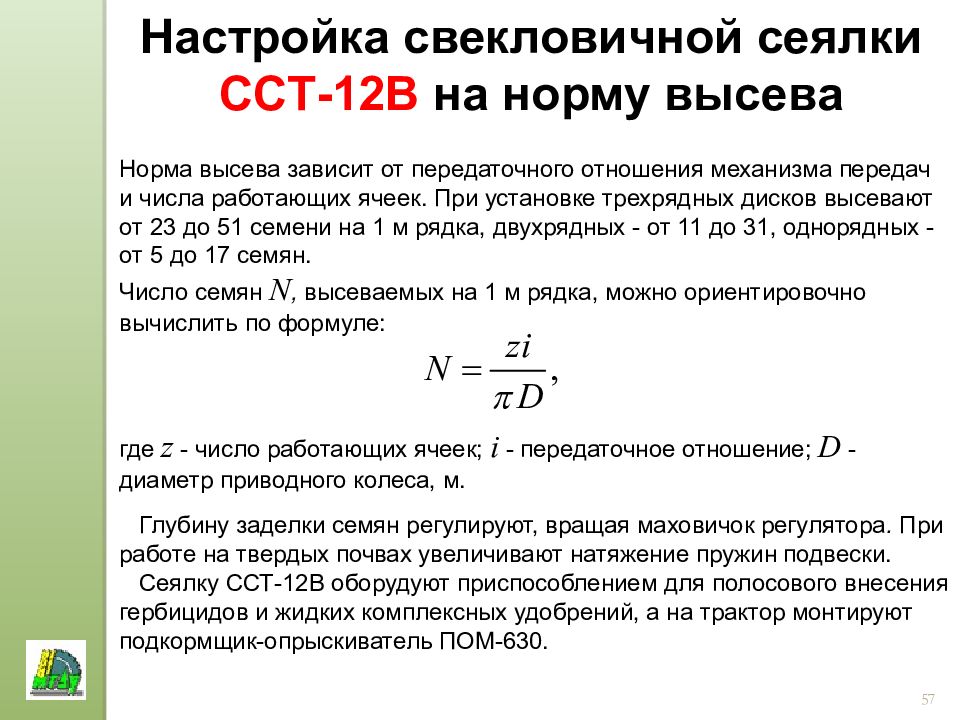

57 Настройка свекловичной сеялки ССТ-12В на норму высева Норма высева зависит от передаточного отношения механизма передач и числа работающих ячеек. При установке трехрядных дисков высевают от 23 до 51 семени на 1 м рядка, двухрядных - от 11 до 31, однорядных - от 5 до 17 семян. Число семян N, высеваемых на 1 м рядка, можно ориентировочно вычислить по формуле: где z - число работающих ячеек; i - передаточное отношение; D - диаметр приводного колеса, м. Глубину заделки семян регулируют, вращая маховичок регулятора. При работе на твердых почвах увеличивают натяжение пружин подвески. Сеялку ССТ-12В оборудуют приспособлением для полосового внесения гербицидов и жидких комплексных удобрений, а на трактор монтируют подкормщик-опрыскиватель ПОМ-630.
58 Сеялка овощная СО-4,2 1 - полозовидный сошник; 2 - тукопровод ; 3, 10 - высевающие аппараты; 4 - механизм передач; 5 - шнек-нагнетатель; 6, 7 - секции бункера; 8 - вставной бункер; 9 - ворошилка ; 11 - семяпровод; 12 -дисковый сошник; 13 - прикатывающий каток; 14 - шлейф; 15 - загортач ; 16 - колесо; 17 - комкоотводитсль ; 18 - подвеска секции; 19 - корпус секции; 20 - сектор; 21, 22 - кронштейны сошников; 23 - воронки; 24, 26 - штанги с пружинами; 25 - поводок; 27, 28 - чистики; 29 - реборда схема рабочего процесса секция днухстрочного сошника

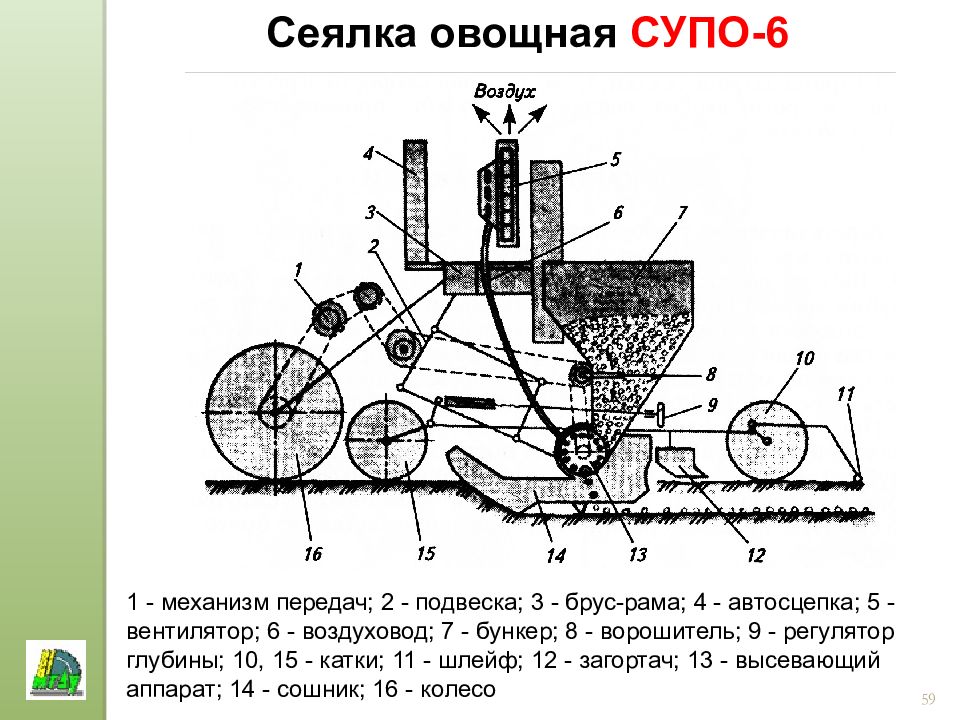

59 Сеялка овощная СУПО-6 1 - механизм передач; 2 - подвеска; 3 - брус-рама; 4 - автосцепка; 5 - вентилятор; 6 - воздуховод; 7 - бункер; 8 - ворошитель ; 9 - регулятор глубины; 10, 15 - катки; 11 - шлейф; 12 - загортач ; 13 - высевающий аппарат; 14 - сошник; 16 - колесо

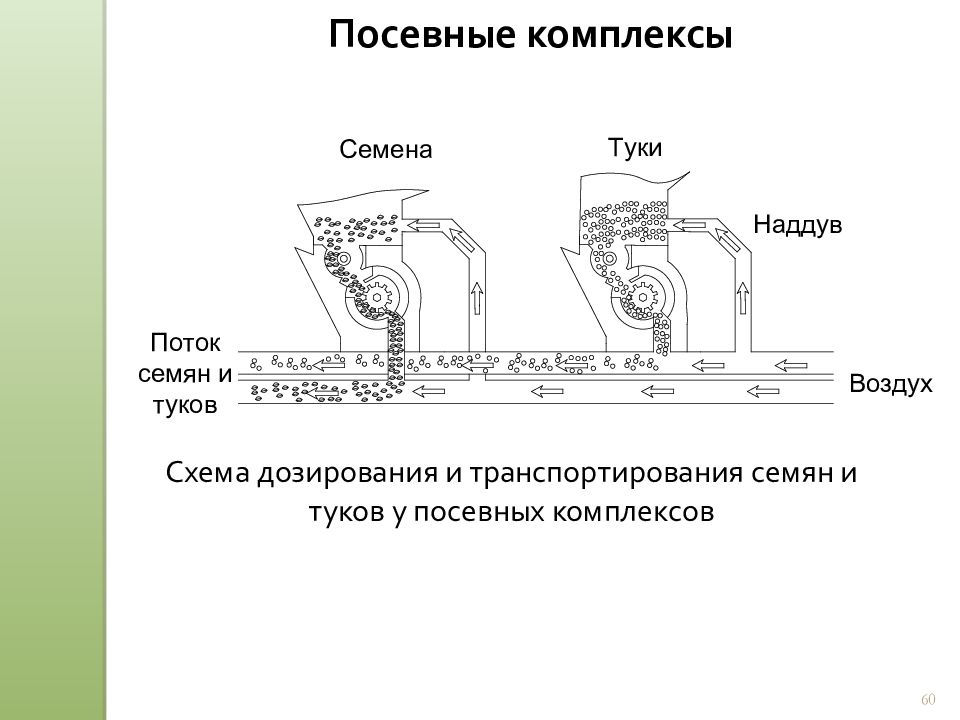

60 Схема дозирования и транспортирования семян и туков у посевных комплексов Посевные комплексы

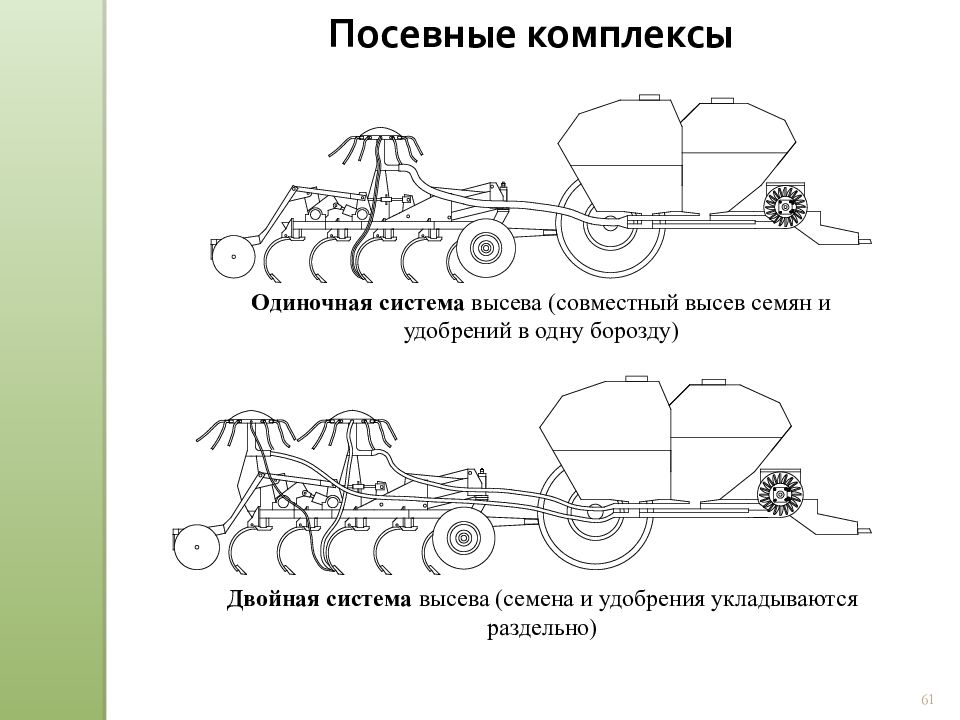

61 Посевные комплексы Одиночная система высева (совместный высев семян и удобрений в одну борозду) Двойная система высева (семена и удобрения укладываются раздельно)

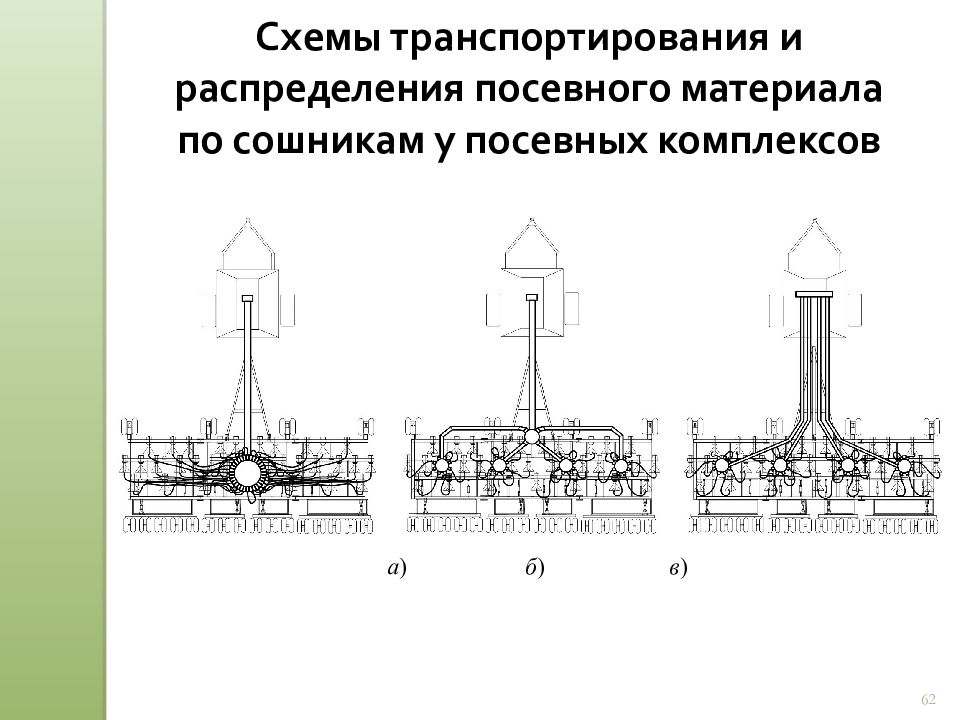

62 Схемы транспортирования и распределения посевного материала по сошникам у посевных комплексов а ) б ) в )
