1 МАШИНЫ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ
2
3 Способы внесения удобрений В зависимости от сроков внесения: По характеру распределения на поле:
4

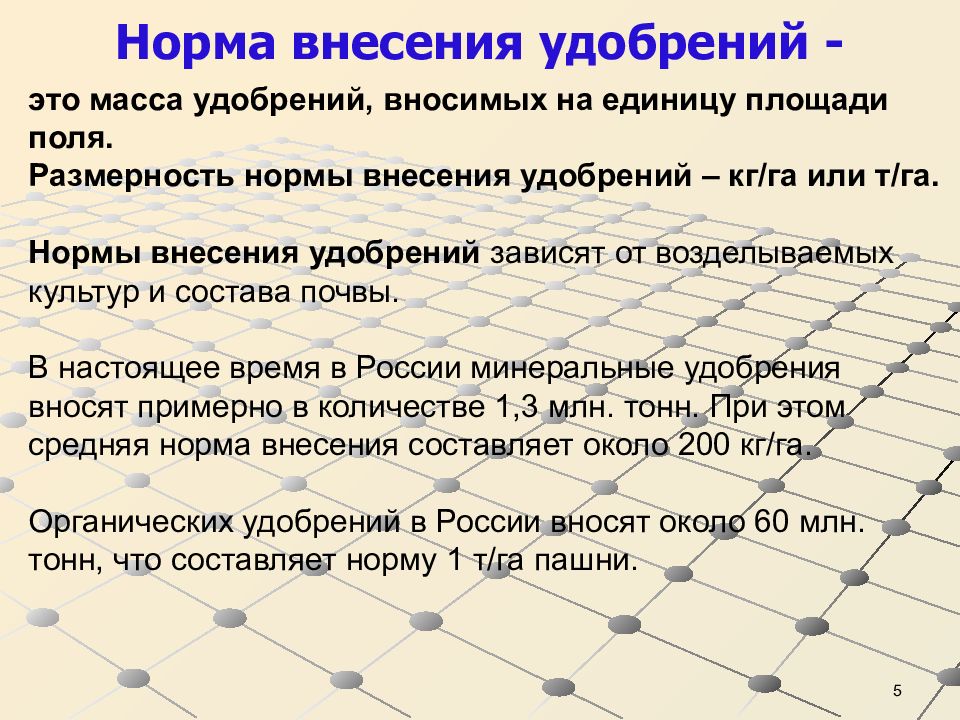

5 это масса удобрений, вносимых на единицу площади поля. Размерность нормы внесения удобрений – кг/га или т/га. Нормы внесения удобрений зависят от возделываемых культур и состава почвы. В настоящее время в России минеральные удобрения вносят примерно в количестве 1,3 млн. тонн. При этом средняя норма внесения составляет около 200 кг/га. Органических удобрений в России вносят около 60 млн. тонн, что составляет норму 1 т/га пашни.

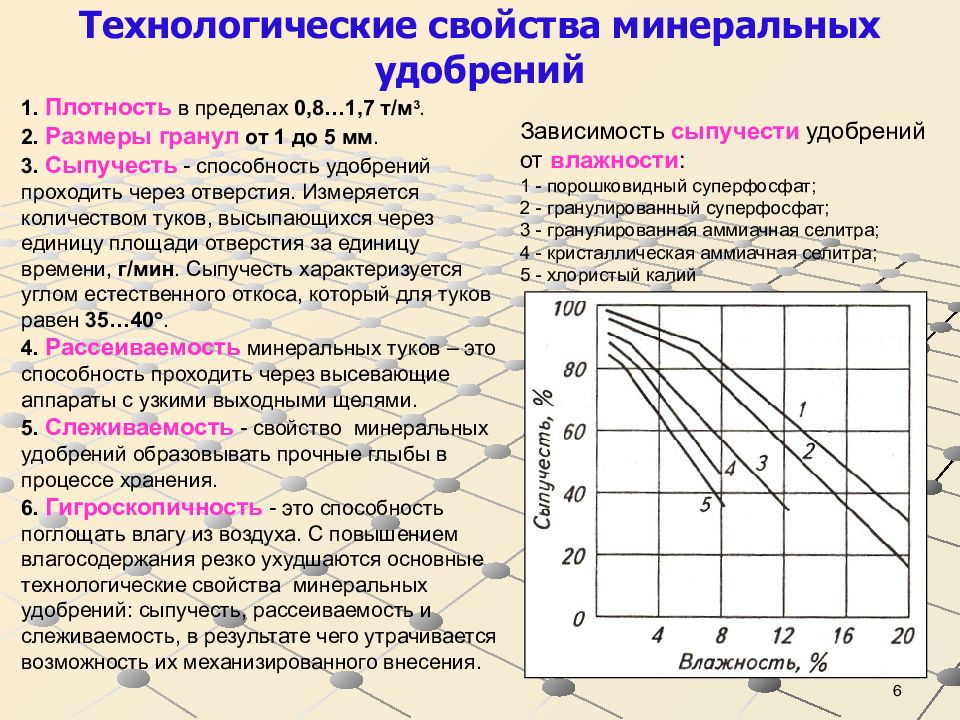

6 Технологические свойства минеральных удобрений 1. Плотность в пределах 0,8…1,7 т/м 3. 2. Размеры гранул от 1 до 5 мм. 3. Сыпучесть - способность удобрений проходить через отверстия. Измеряется количеством туков, высыпающихся через единицу площади отверстия за единицу времени, г/мин. Сыпучесть характеризуется углом естественного откоса, который для туков равен 35…40 . 4. Рассеиваемость минеральных туков – это способность проходить через высевающие аппараты с узкими выходными щелями. 5. Слеживаемость - свойство минеральных удобрений образовывать прочные глыбы в процессе хранения. 6. Гигроскопичность - это способность поглощать влагу из воздуха. С повышением влагосодержания резко ухудшаются основные технологические свойства минеральных удобрений: сыпучесть, рассеиваемость и слеживаемость, в результате чего утрачивается возможность их механизированного внесения. Зависимость сыпучести удобрений от влажности : 1 - порошковидный суперфосфат; 2 - гранулированный суперфосфат; 3 - гранулированная аммиачная селитра; 4 - кристаллическая аммиачная селитра; 5 - хлористый калий

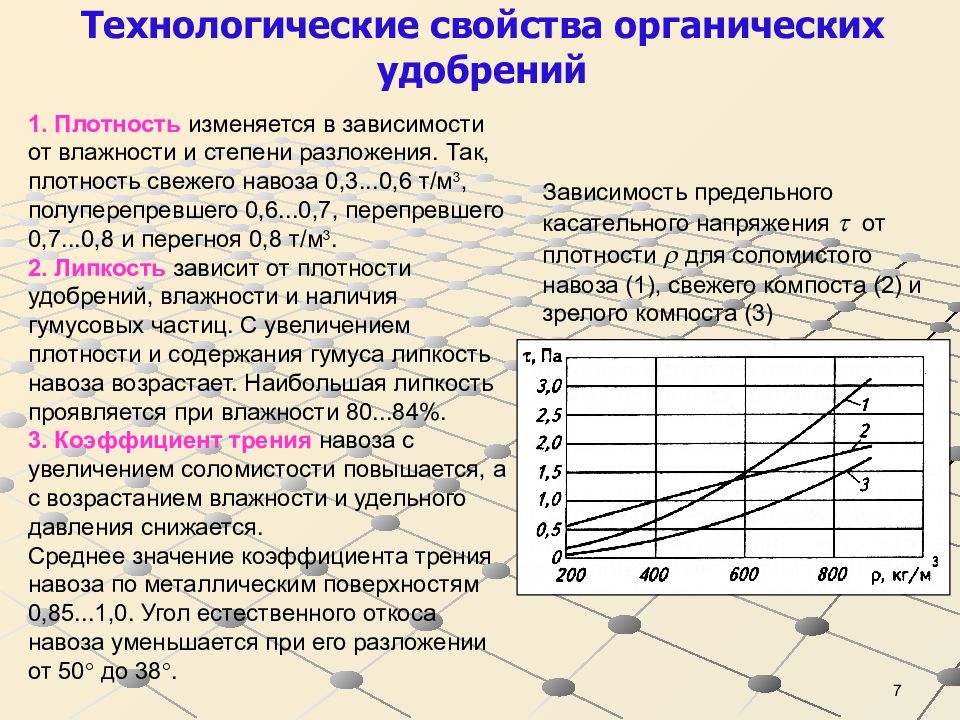

7 Технологические свойства органических удобрений 1. Плотность изменяется в зависимости от влажности и степени разложения. Так, плотность свежего навоза 0,3...0,6 т/м 3, полуперепревшего 0,6...0,7, перепревшего 0,7...0,8 и перегноя 0,8 т/м 3. 2. Липкость зависит от плотности удобрений, влажности и наличия гумусовых частиц. С увеличением плотности и содержания гумуса липкость навоза возрастает. Наибольшая липкость проявляется при влажности 80...84%. 3. Коэффициент трения навоза с увеличением соломистости повышается, а с возрастанием влажности и удельного давления снижается. Среднее значение коэффициента трения навоза по металлическим поверхностям 0,85...1,0. Угол естественного откоса навоза уменьшается при его разложении от 50 до 38 . Зависимость предельного касательного напряжения от плотности для соломистого навоза (1), свежего компоста (2) и зрелого компоста ( 3 )

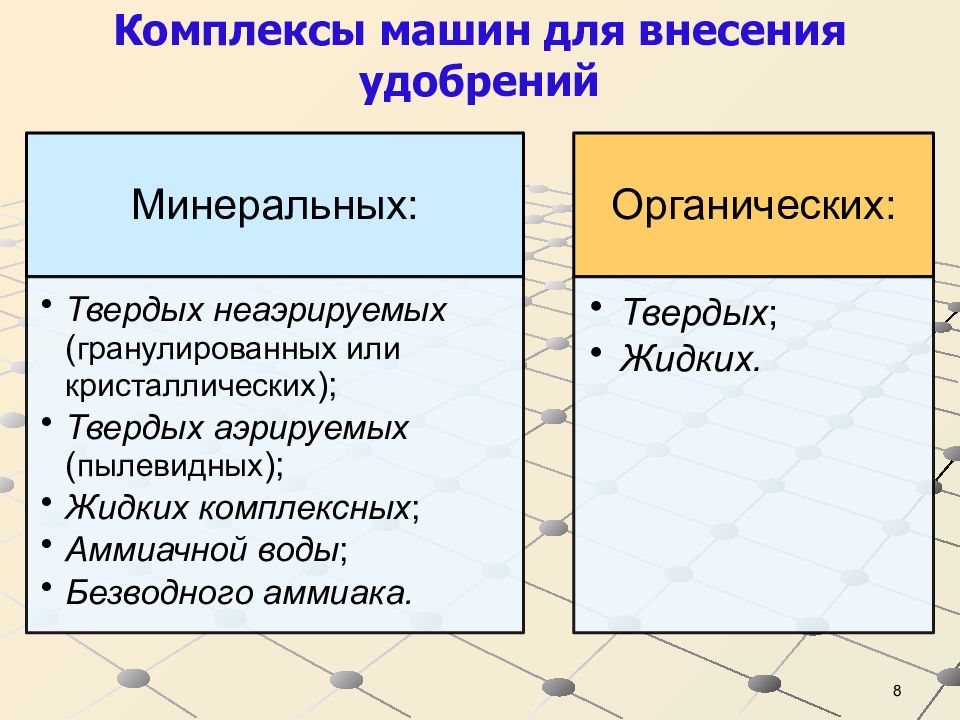

8 Комплексы машин для внесения удобрений

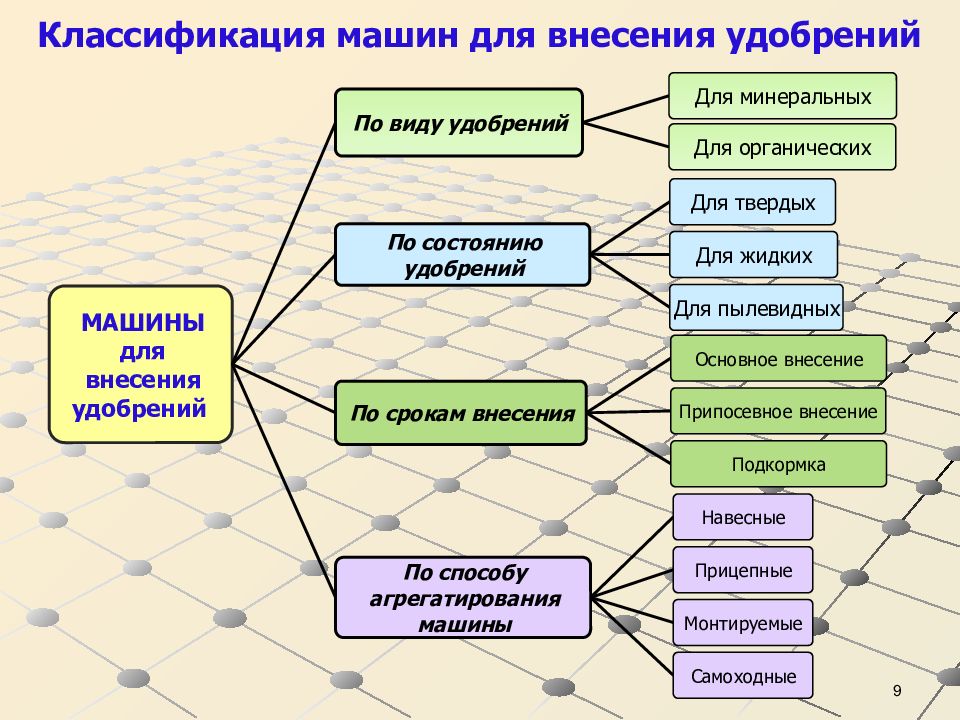

9 Классификация машин для внесения удобрений

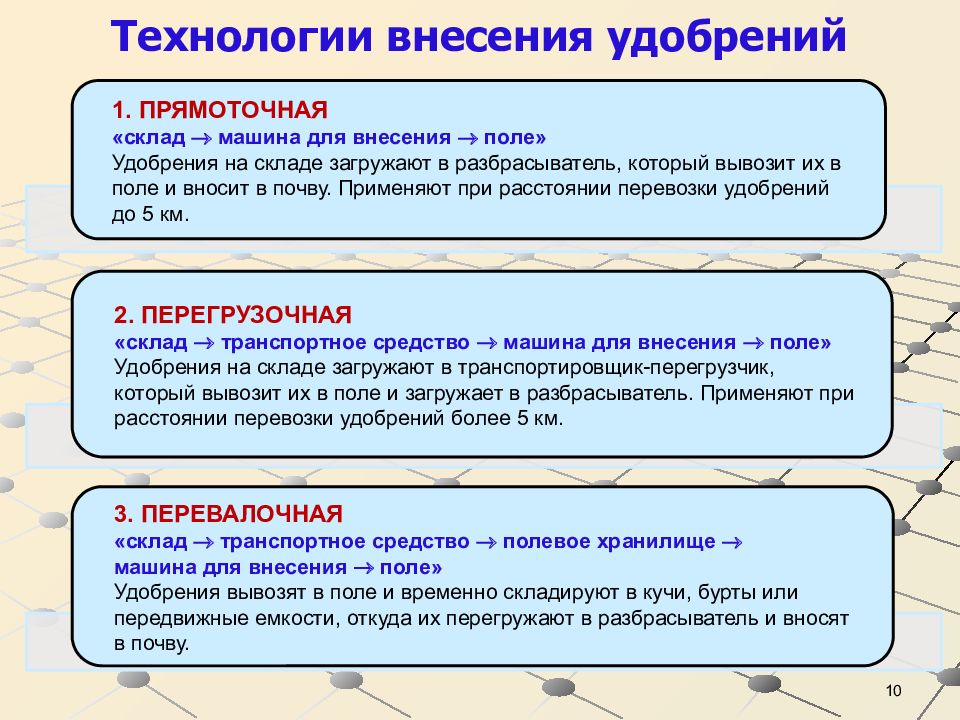

10
11 Размер частиц - слежавшиеся минеральные удобрения перед внесением следует измельчить и просеять. Размер частиц - не более 5 мм. Остатки тары в массе удобрений не должно превышать для бумажных мешков - 3%, полиэтиленовых - 0,7%. Отклонение дозы внесения фактической от заданной - при сплошном внесении удобрений ±5%, при посевном ±10%. Неравномерность внесения по ширине захвата до ±15%, по направлению движения ±10%. Пропуски между проходами агрегата не допускаются. Время между внесением и заделкой удобрений - не более 12 часов. Заделка удобрений при подкормке должна быть на 2-3 см глубже и на 3-4 см в стороне от рядка семян.
12 Агрегат АИР-20 для растаривания и измельчения туков 1 - бункер; 2 - питатель; 3 - барабаны; 4 - противорежущая пластина; 5 - сепаратор; 6 - мотовило; 7 - транспортер; 8 - винт упорный; 9 - контргайка; 10 - пластина опорная; 11 - ось противорежущих пластин; 12 - пружина Машина для подготовки и погрузки минеральных удобрений
13 Смесительная установка УТМ-30 для смешивания трех видов минеральных удобрений 1 – удобрения; 2 - элеватор; 3, 4, 5 - бункеры; 6 - рукоятка; 7 - заслонка; 8, 9 - транспортеры; 10 - рама; 12 - опорные колеса; 13 - смеситель
14 Машины для внесения твердых минеральных удобрений

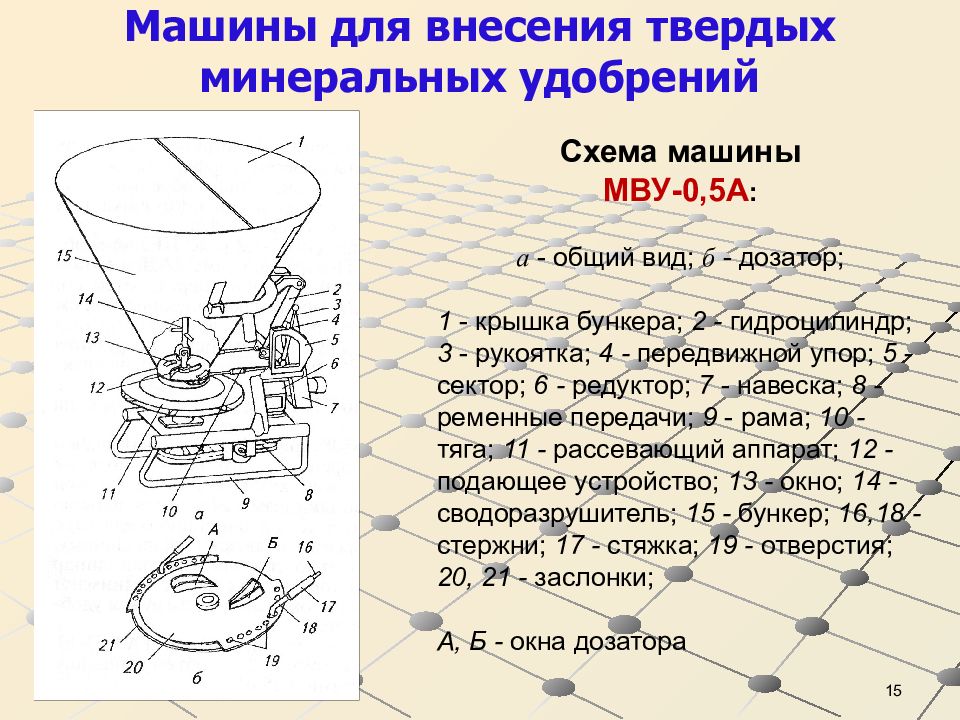

15 Машины для внесения твердых минеральных удобрений Схема машины МВУ-0,5А : а - общий вид; б - дозатор; 1 - крышка бункера; 2 - гидроцилиндр; 3 - рукоятка; 4 - передвижной упор; 5 - сектор; 6 - редуктор; 7 - навеска; 8 - ременные передачи; 9 - рама; 10 - тяга; 11 - рассевающий аппарат; 12 - подающее устройство; 13 - окно; 14 - сводоразрушитель ; 15 - бункер; 16,18 - стержни; 17 - стяжка; 19 - отверстия; 20, 21 - заслонки; А, Б - окна дозатора
16 Машины для внесения твердых минеральных удобрений

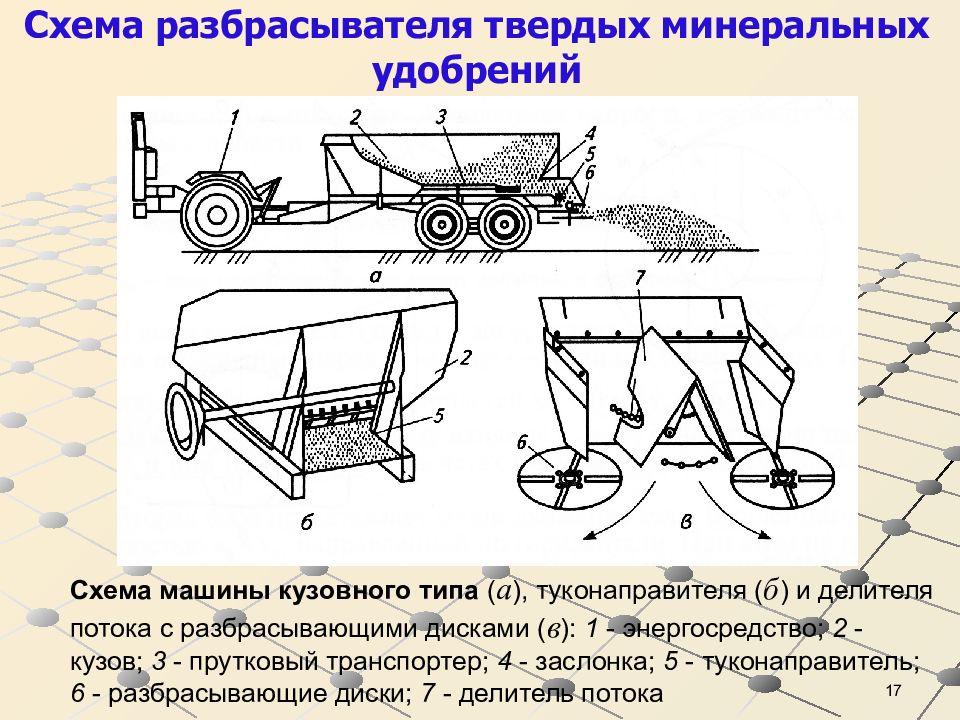

17 Схема разбрасывателя твердых минеральных удобрений Схема машины кузовного типа ( а ), туконаправителя ( б ) и делителя потока с разбрасывающими дисками ( в ): 1 - энергосредство ; 2 - кузов; 3 - прутковый транспортер; 4 - заслонка; 5 - туконаправитель ; 6 - разбрасывающие диски; 7 - делитель потока

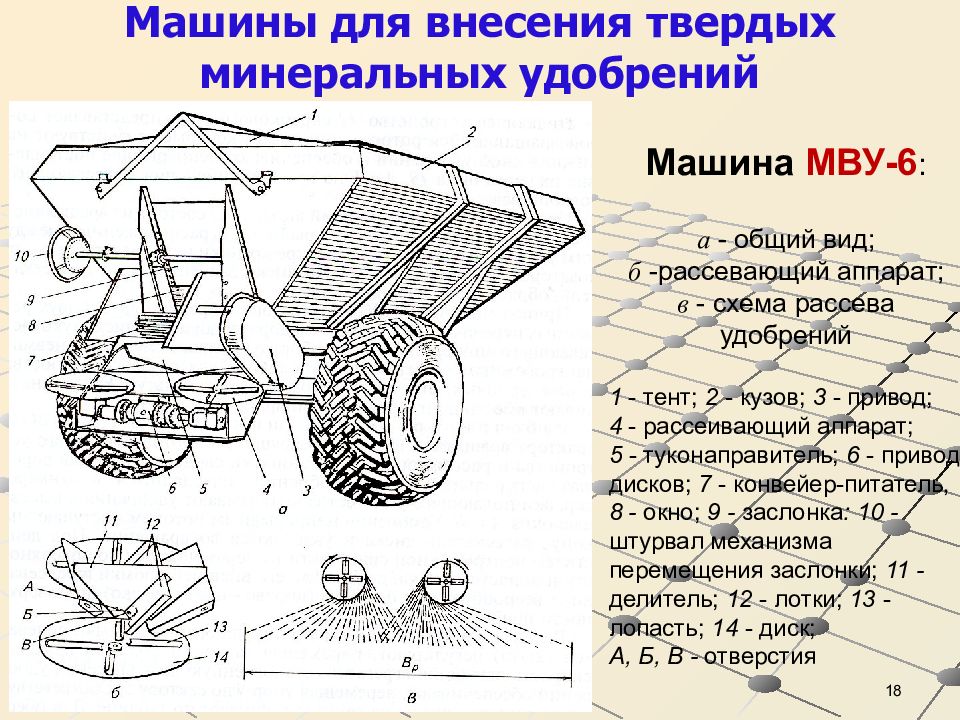

18 Машины для внесения твердых минеральных удобрений Машина МВУ-6 : а - общий вид; б -рассевающий аппарат; в - схема рассева удобрений 1 - тент; 2 - кузов; 3 - привод; 4 - рассеивающий аппарат; 5 - туконаправитель ; 6 - привод дисков; 7 - конвейер-питатель, 8 - окно; 9 - заслонка : 10 - штурвал механизма перемещения заслонки; 11 - делитель; 12 - лотки; 13 - лопасть; 14 - диск; А, Б, В - отверстия

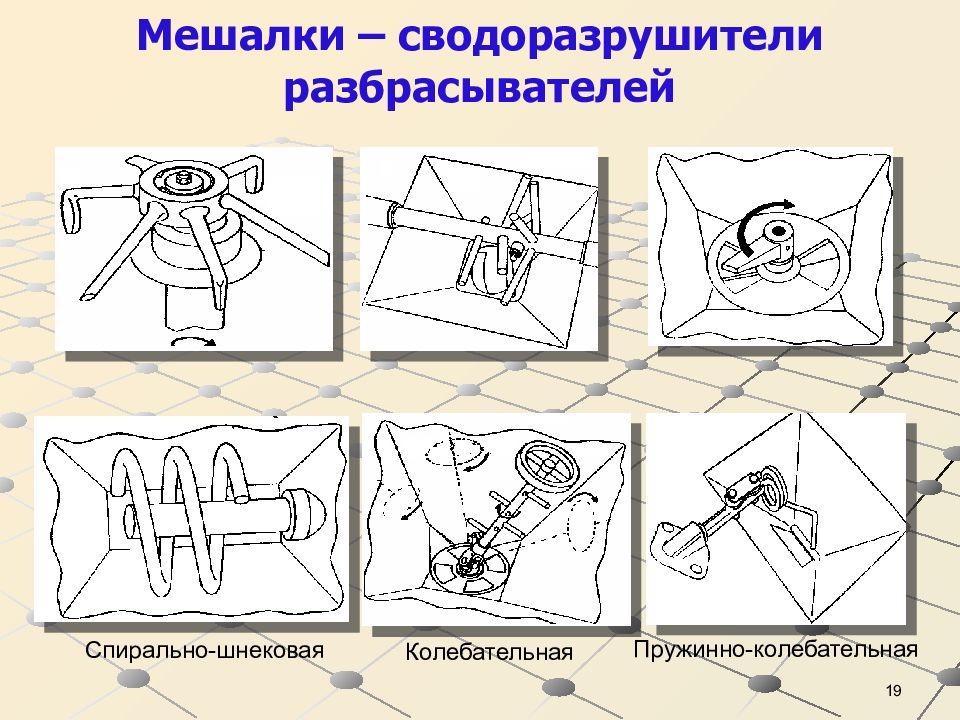

19 Мешалки – сводоразрушители разбрасывателей С пирально-шнековая Колебательная Пружинно-колебательная

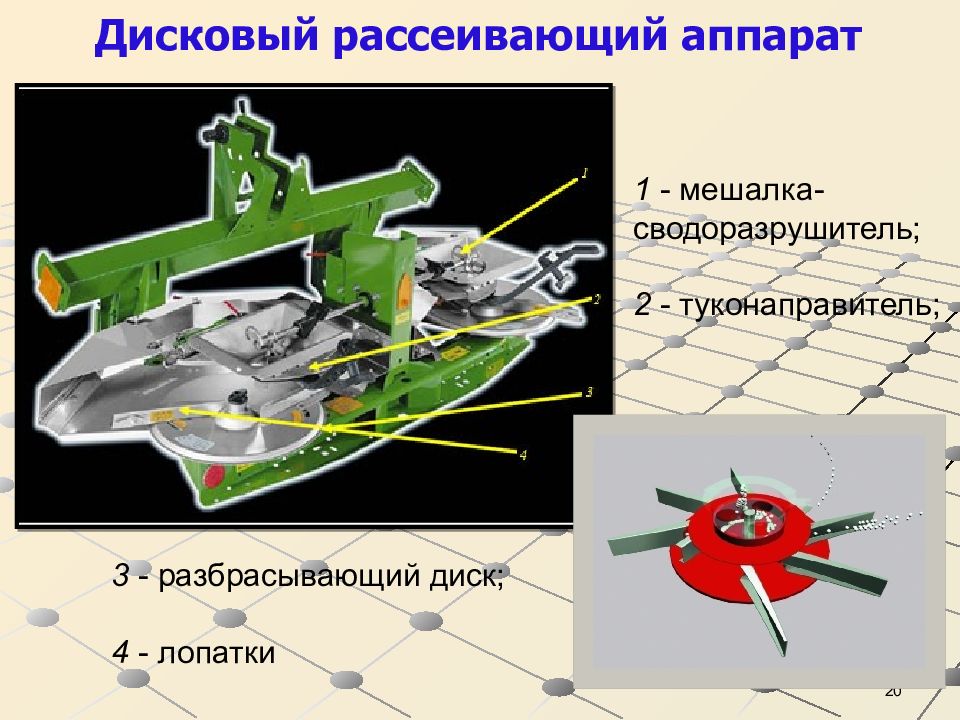

20 Дисковый рассеивающий аппарат 3 - разбрасывающий диск; 4 - лопатки 1 - мешалка- сводоразрушитель ; 2 - туконаправитель ;

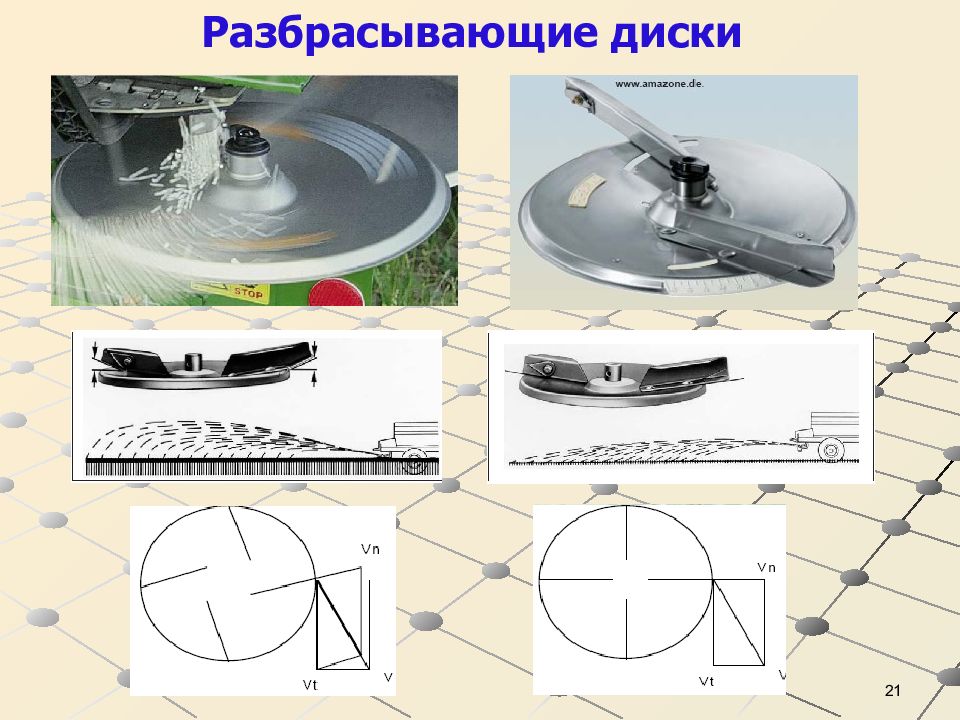

21 Разбрасывающие диски

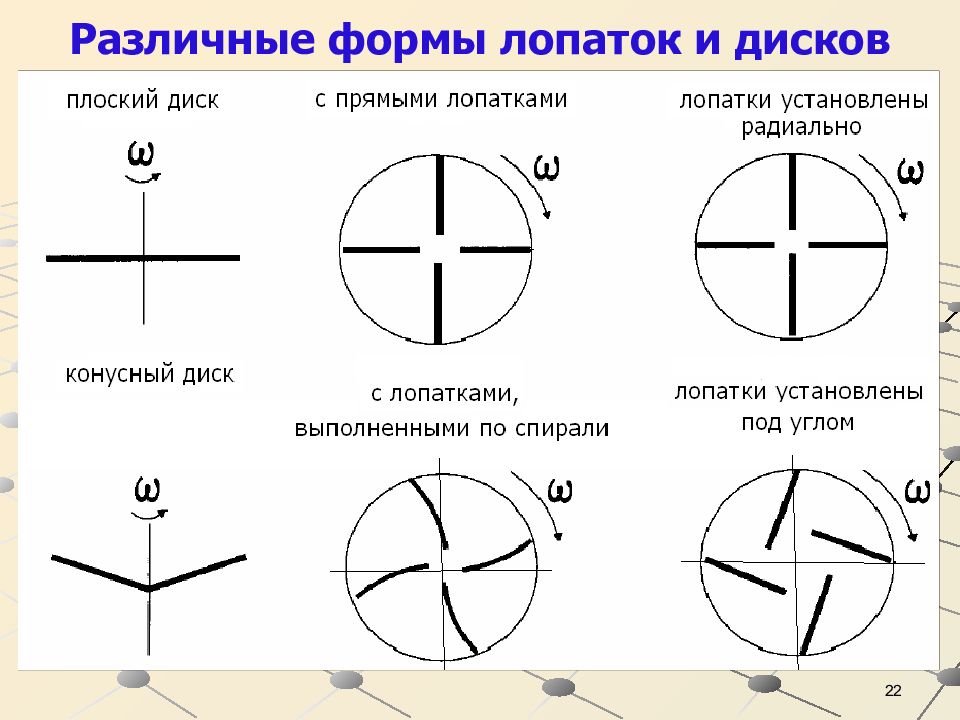

22 Различные формы лопаток и дисков

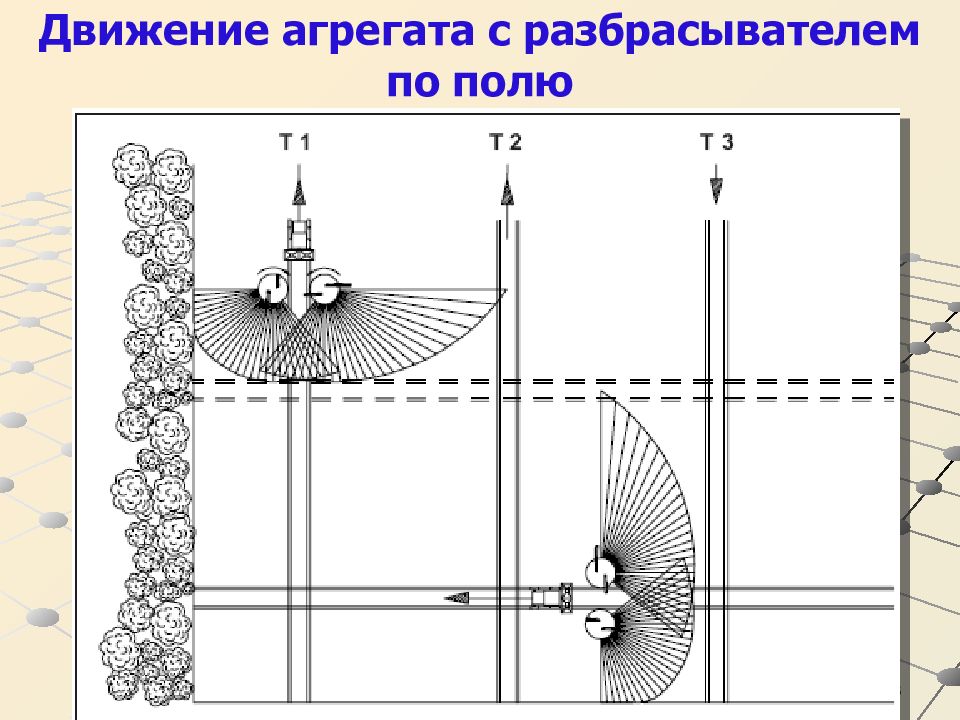

23 Движение агрегата с разбрасывателем по полю
24 Схема разбрасывателя твердых минеральных удобрений МВУ-6 Схема машины кузовного типа ( а ), туконаправителя ( б ) и делителя потока с разбрасывающими дисками ( в ): 1-энергосредство; 2-кузов; 3-прутковый транспортер; 4-заслонка; 5-туконаправитель; 6-разбрасывающие диски; 7-делитель потока

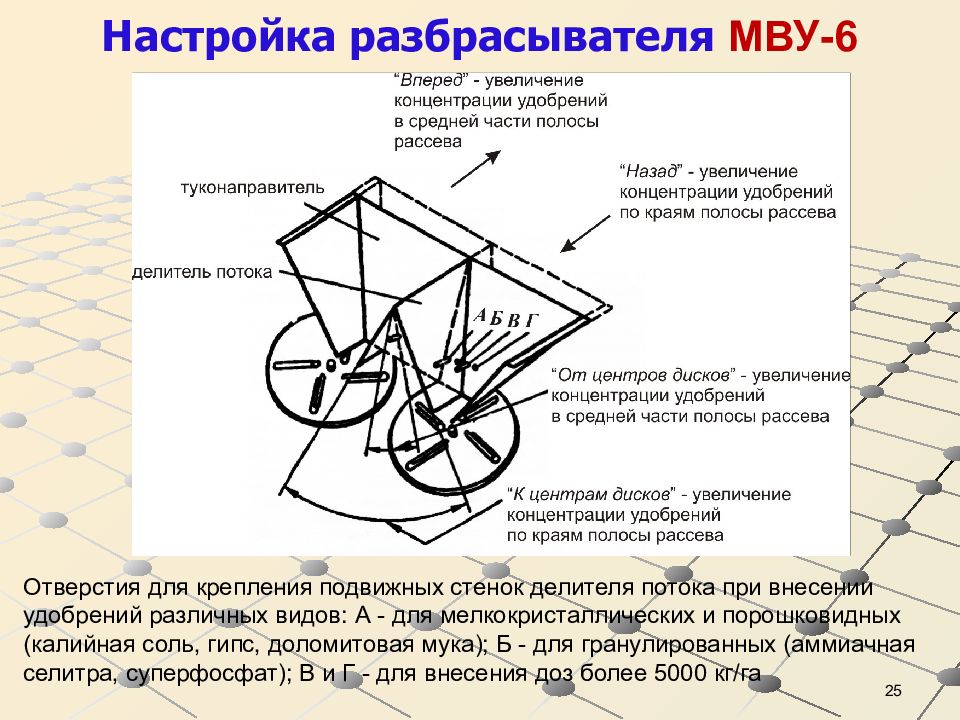

25 Настройка разбрасывателя МВУ-6 Отверстия для крепления подвижных стенок делителя потока при внесении удобрений различных видов: А - для мелкокристаллических и порошковидных (калийная соль, гипс, доломитовая мука); Б - для гранулированных (аммиачная селитра, суперфосфат); В и Г - для внесения доз более 5000 кг/га

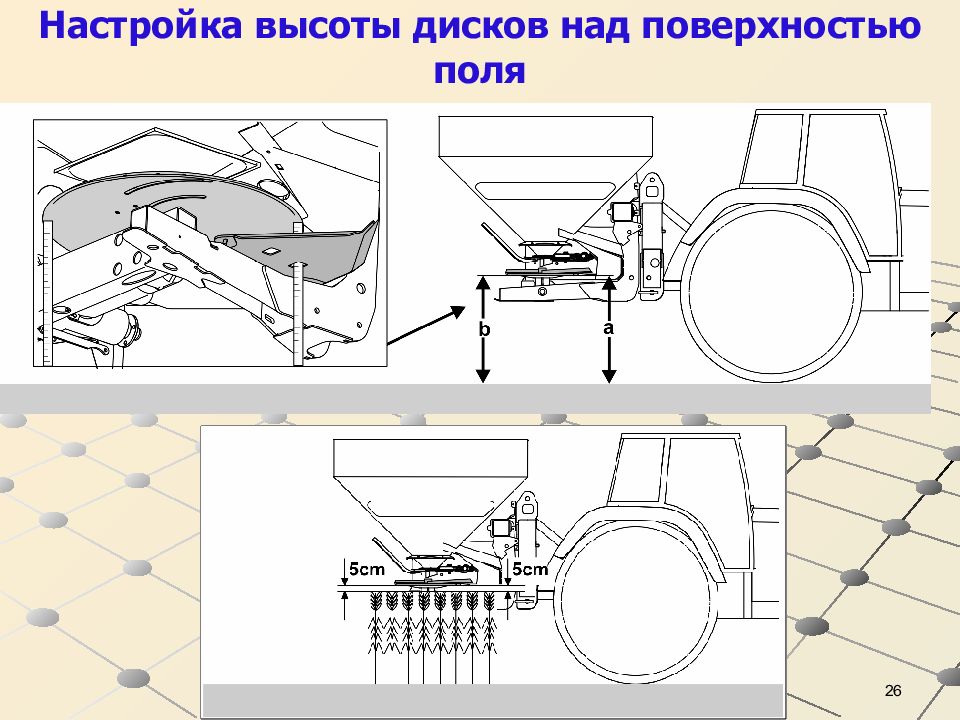

26 Настройка высоты дисков над поверхностью поля
27 Машины для внесения твердых минеральных удобрений с повышенной равномерностью РУМ-5 и СТТ-10 1,9,35,40 - штанги; 2 -питатель-делитель; 3,25 - механизмы перемещения заслонок; 4,21,26,33 - заслонки; 5,22- кузов; 6,23- сетки; 7-воздуховод; 8- вентилятор; 10 - распыливающие наконечники; 11 - труба; 12,19 - колеса; 13 - воздухораспределитель; 14,27- транспортеры; 15,17- туконаправители ; 16 - распределяющее устройство; 18 - цепная передача; 20, 24 - валы; 28,29- роторы; 30-лопатки РУМ-5 СТТ-10
28 Машины для внесения пылевидных удобрений Грузоподъемность, т 12 Производительность за час сменного времени, га/ч/т/ч 9/36 Ширина распределения, м 9,5 Диапазон доз внесения удобрений, т/га 3...60 Ширина захвата, м 12 Масса, т 4,5 Рабочая скорость, км/ч 6...12 Транспортная скорость, км/ч до 25 Трактор класса 2,0...3,0 Регулировка доз внесения производится изменением скорости движения агрегата, а также изменением высоты подъема заслонки шиберного дозатора. Неравномерность распределения удобрений по ширине захвата не превышает 15 %. Машина МШХ-9 предназначена для поверхностного внесения известковых удобрений (доломитовая мука и т. п.). Машина имеет привод от ВОМ трактора и оборудована двумя распределяющими штангами с дозирующим механизмом и питающим транспортером.
29 Машины для внесения пылевидных удобрений АРУП-8 и РУП-8 11-вакуумный трубопровод; 12-напорный трубопровод; 13 - аэроднище ; 14-смотровое окно; 15-датчик заполнения бункера 1-емкость; 2-роторный насос; 3-заправочная штанга; 4-сопло; 5- загрузочный люк; 6,7,8- фильтры; 9,10-краны;

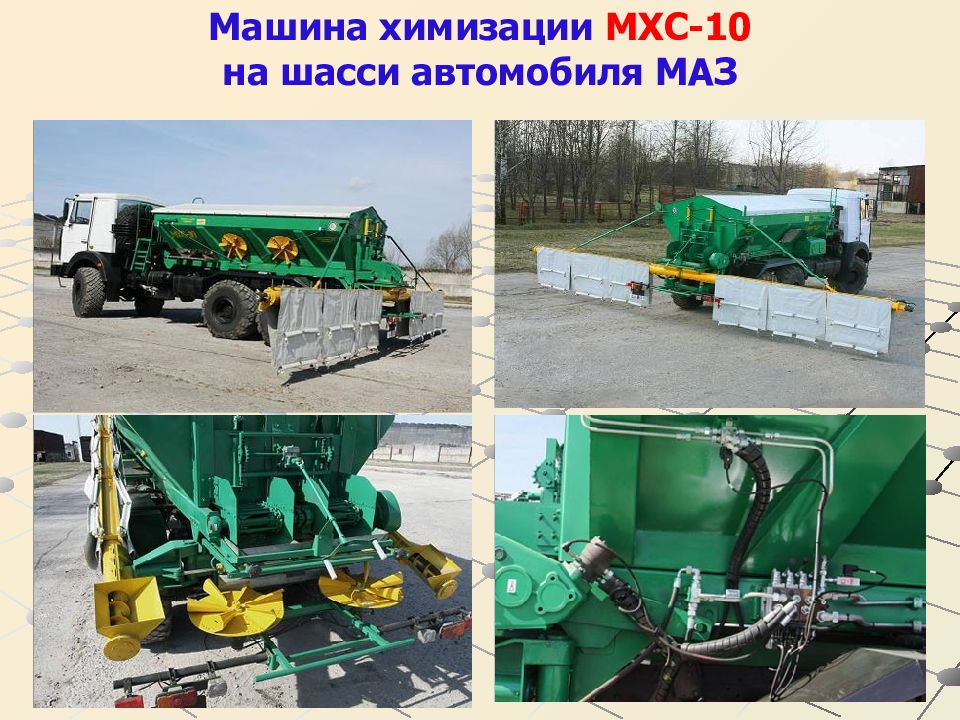

31 Разбрасыватель монтируемый на шасси грузового автомобиля
32 Машины для внесения жидких минеральных удобрений

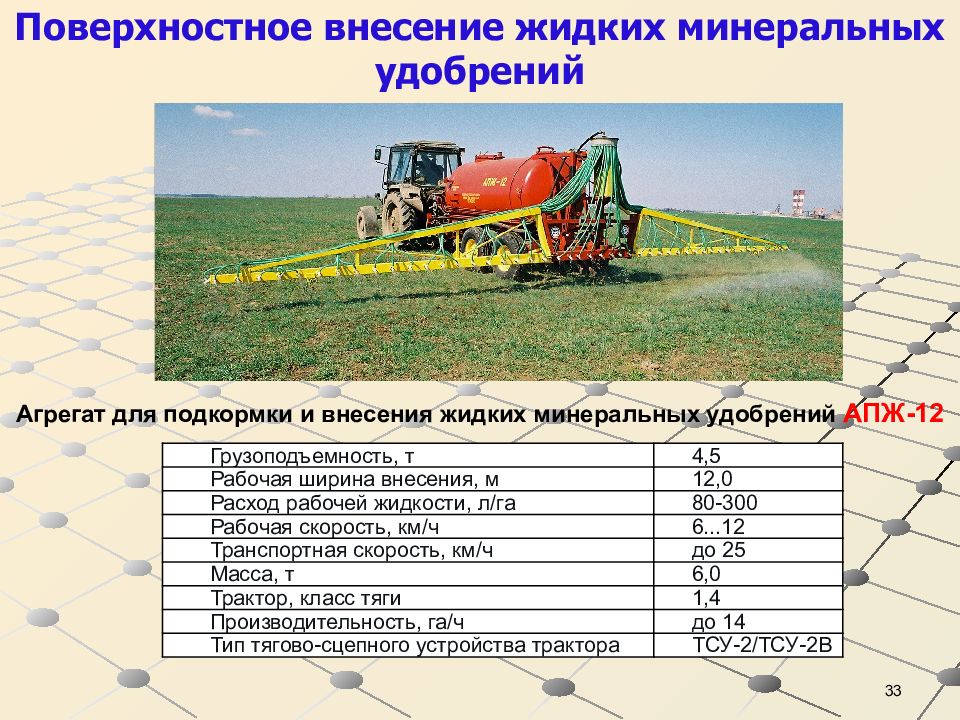

33 Агрегат для подкормки и внесения жидких минеральных удобрений АПЖ-12 Поверхностное внесение жидких минеральных удобрений Грузоподъемность, т 4,5 Рабочая ширина внесения, м 12,0 Расход рабочей жидкости, л/га 80-300 Рабочая скорость, км/ч 6...12 Транспортная скорость, км/ч до 25 Масса, т 6,0 Трактор, класс тяги 1,4 Производительность, га/ч до 14 Тип тягово-сцепного устройства трактора ТСУ-2/ТСУ-2В

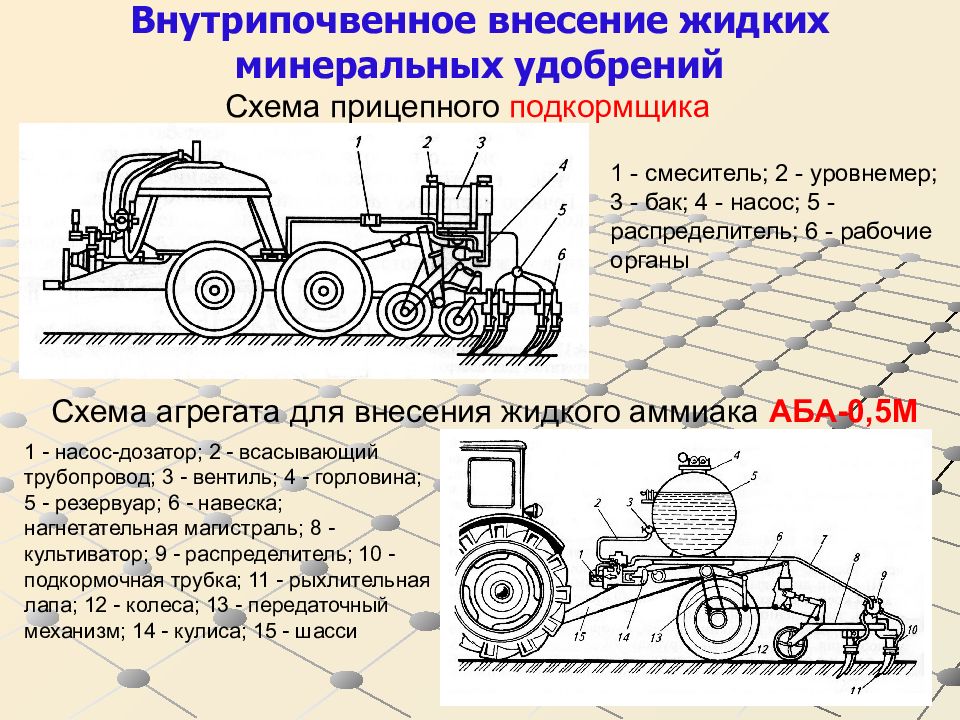

34 Внутрипочвенное внесение жидких минеральных удобрений Схема прицепного подкормщика 1 - смеситель; 2 - уровнемер; 3 - бак; 4 - насос; 5 - распределитель; 6 - рабочие органы Схема агрегата для внесения жидкого аммиака АБА-0,5М 1 - насос-дозатор; 2 - всасывающий трубопровод; 3 - вентиль; 4 - горловина; 5 - резервуар; 6 - навеска; нагнетательная магистраль; 8 - культиватор; 9 - распределитель; 10 - подкормочная трубка; 11 - рыхлительная лапа; 12 - колеса; 13 - передаточный механизм; 14 - кулиса; 15 - шасси
35 Внесение жидких минеральных удобрений
36 Агрегат для внесения аммиачной воды АВА-8

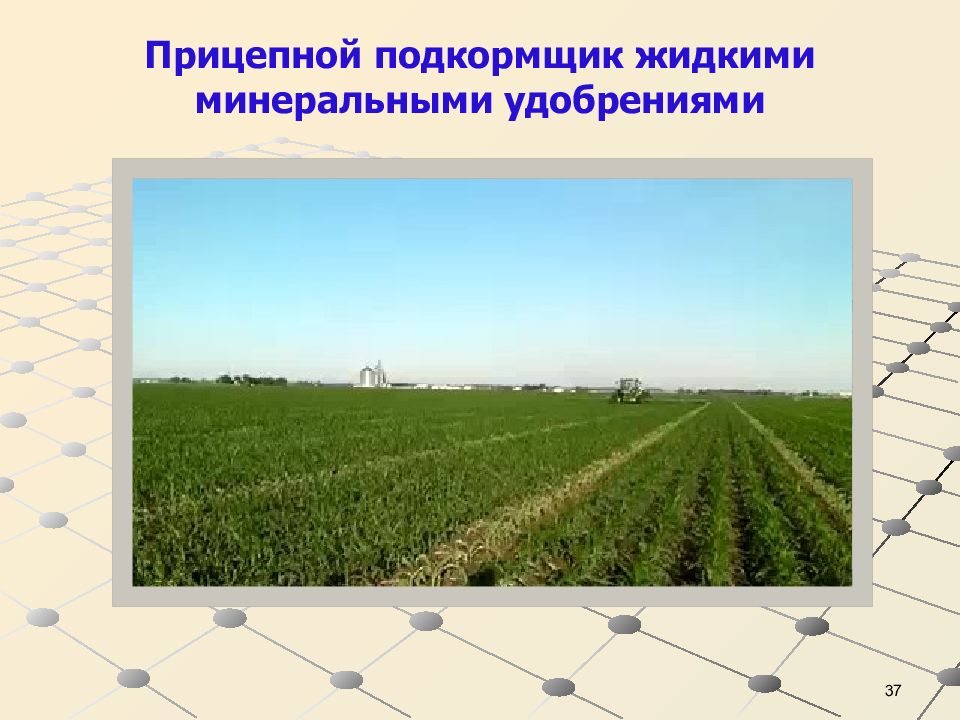

37 Прицепной подкормщик жидкими минеральными удобрениями

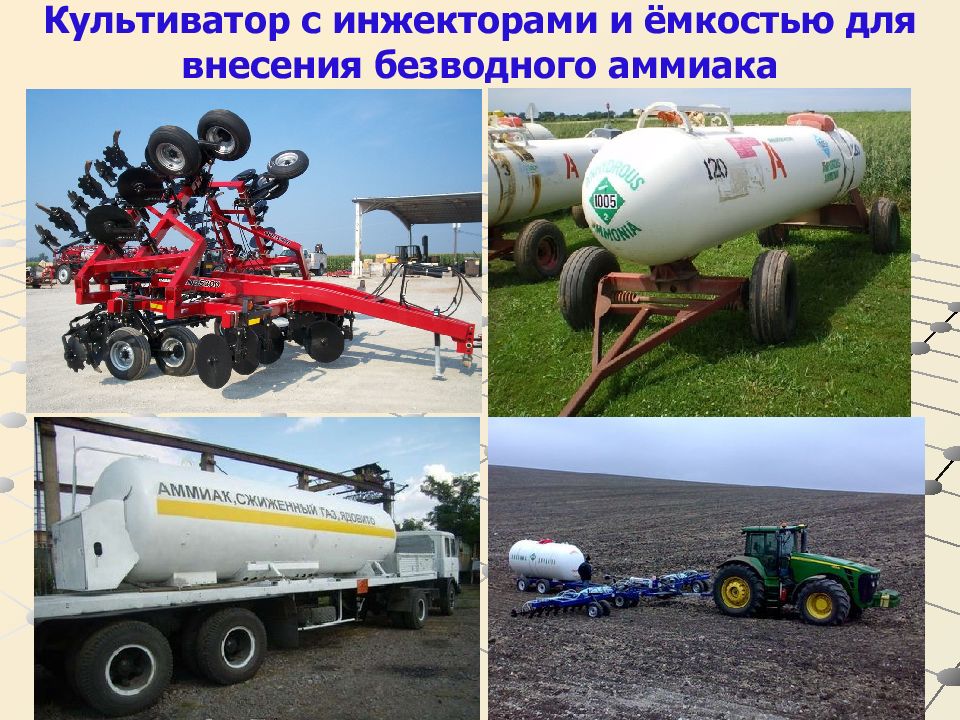

38 Культиватор с инжекторами и ёмкостью для внесения безводного аммиака
39
40 Машины для внесения твёрдых органических удобрений РОУ-6
41 Машины для подготовки и погрузки органических удобрений ПЭ-0,8Б ПФП-1,2 САЗ-3508
42 1 - лопата ; 2 - трактор ; 3 - поворотная труба; 4 - кронштейн; 5 - стрела ; 6 - надставка; 7 - грейфер ; 8, 9, 16, 21, 23, 24, 26 - гидроцилиндры; 10 - колонка; 11 - домкрат; 12, 19 - рамы; 13 - шнековая часть фрезы; 14 -зубчатая часть фрезы; 15 - корпус; 17, 18 - транспортеры; 20 - ковш; 22 - рама; 25 - платформа; 27 - кузов; 28 - разбрасыватель Погрузчик-экскаватор ПЭ-0,8Б Погрузчик непрерывного действия ПНД-250 Погрузчик фронтально-перекидной ПФП-1,2 Машины для погрузки органических удобрений

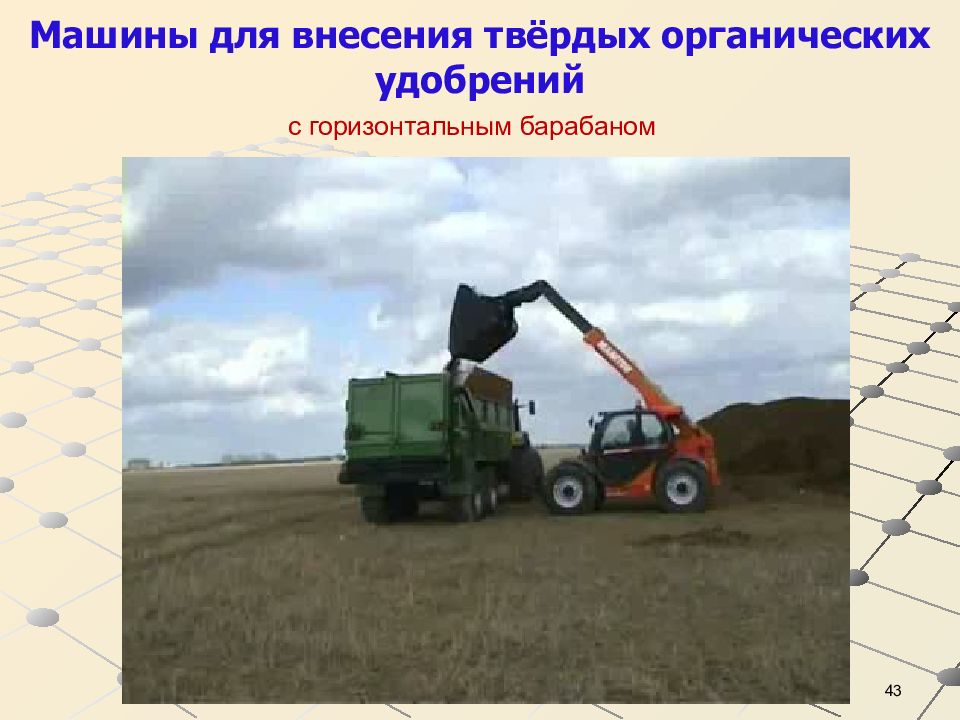

43 Машины для внесения твёрдых органических удобрений с горизонтальным барабаном

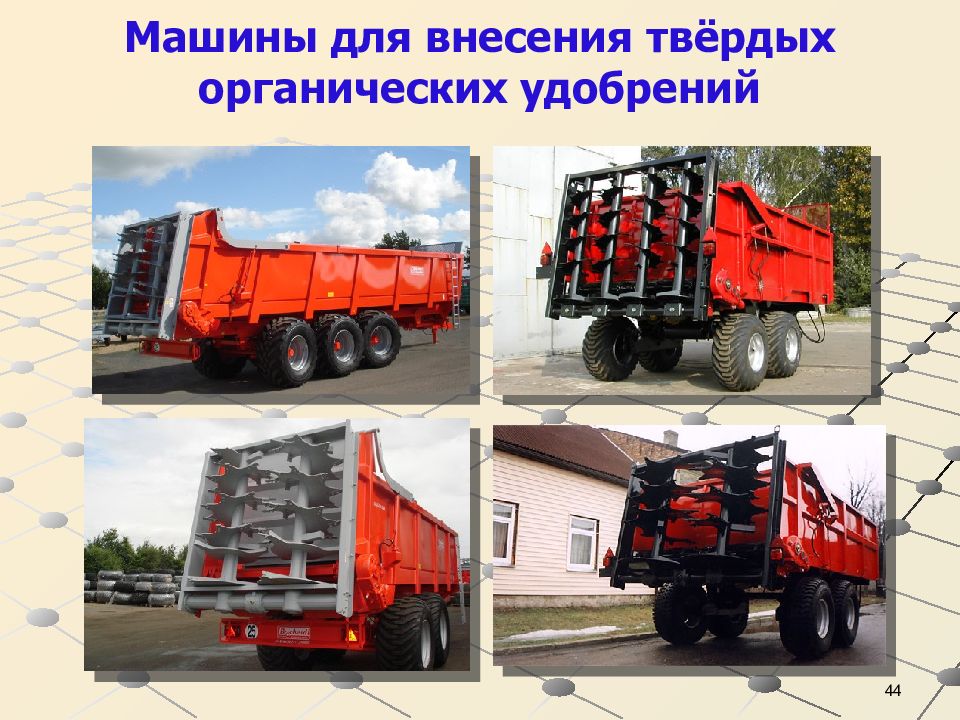

44 Машины для внесения твёрдых органических удобрений
45 Машины для внесения твёрдых органических удобрений 1 - цепочно-планчатый транспортер; 2 - измельчающий барабан; 3 - разбрасывающий барабан; 4 - защитный кожух передачи; 5 - надставной борт кузова; 6 - натяжное устройство; 7 - шатун; 8 - коромысло Разбрасыватель РОУ-6
46 Дозирующий транспортер разбрасывателя твёрдых органических удобрений Устройство и основные параметры разбрасывателя РОУ-6 : 1 - измельчающий ротор; 2 - разбрасывающий ротор; 3 - кузов; 4 - привод; 5 - дозирующий транспортер; 6 - ходовая система; 7 - шатун; 8 - коромысло; 9 - храповое колесо; 10 - опорный подшипник; 11 - ведущий вал; 12 - звездочка; 13 - цепь; 14 - скребок; 15- корпус кривошипа; 16-диск кривошипа; 17 - ведущая собачка; 18 - предохранительная собачка; 19 - брус рамы
47 Схемы заделки и распределение удобрений в почве по глубине: а - зубовая борона; б - дисковая борона; в - культиватор - растениепитатель ; г - паровой культиватор; д - плуг без предплужников; е - плуг с предплужниками; ж - плуг с вращающимися отвалами; з - фреза; и - при послойной заделке 1/2 дозы удобрений дисковой бороной и 1/2 дозы - плугом Заделка удобрений разными рабочими органами
48 Машины для внесения жидких органических удобрений
49 Поверхностное внесение жидких органических удобрений Схема машины МЖТ-10 1 - уровнемер; 2 - верхний люк; 3 - вакуумметр; 4 и 5 - предохранительные жидкостный и вакуумный клапаны; 6 - штанга; 7 - заправочный рукав; 8 - цистерна; 9 - переключатель режима (заправки, перемешивания, разлива); 10 - разливочное устройство; 11 - напорный трубопровод; 12 - ходовые колеса; 13 - вакуумная установка; 14 - центробежный насос
50 Схема переключающего и разливочного устройств машины МЖТ-10 1 – напорный трубопровод; 2 – патрубок перемешивания; 3 – патрубок распределения; 4 – сменная задвижка; 5, 6 – заслонки; 7 – рычаг; 8 – тяга; 9 – направляющие; 10 – уплотнительное кольцо; 11 – прокладка; 12 – болт; 13 – гидроцилиндр; 14 – щиток отражательный; 15 – болт

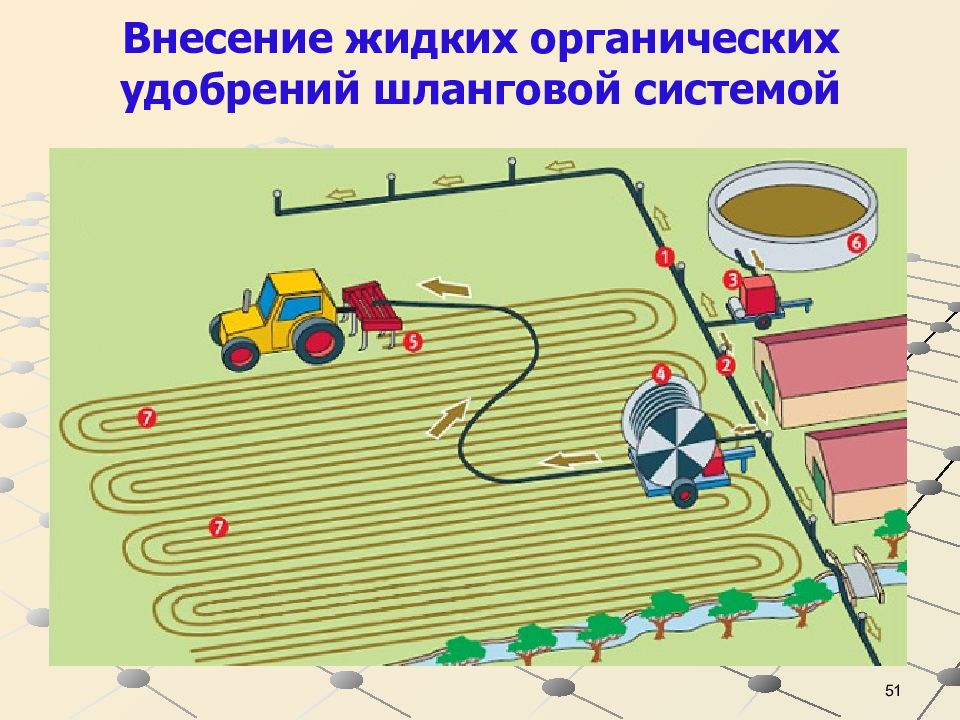

51 Внесение жидких органических удобрений шланговой системой
52 Внесение жидких органических удобрений шланговой системой
