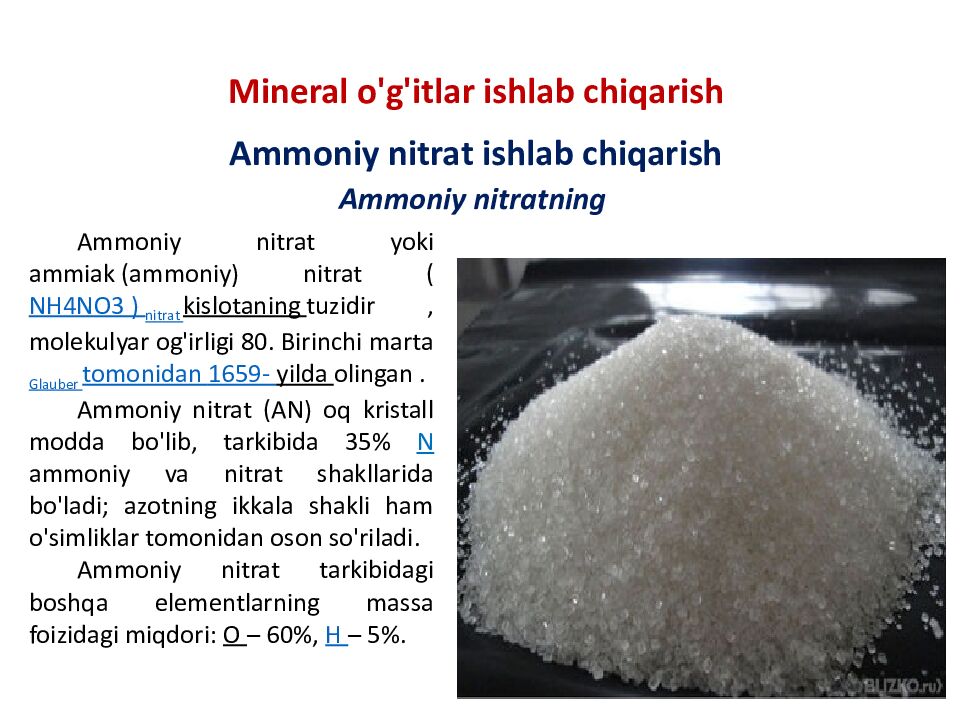

Ammoniy nitrat yoki ammiak (ammoniy) nitrat ( NH4NO3 ) nitrat kislotaning tuzidir, molekulyar og'irligi 80. Birinchi marta Glauber tomonidan 1659- yilda olingan. Ammoniy nitrat (AN) oq kristall modda bo'lib, tarkibida 35% N ammoniy va nitrat shakllarida bo'ladi; azotning ikkala shakli ham o'simliklar tomonidan oson so'riladi. Ammoniy nitrat tarkibidagi boshqa elementlarning massa foizidagi miqdori: O – 60%, H – 5%. Mineral o'g'itlar ishlab chiqarish Ammoniy nitrat ishlab chiqarish Ammoniy nitratning

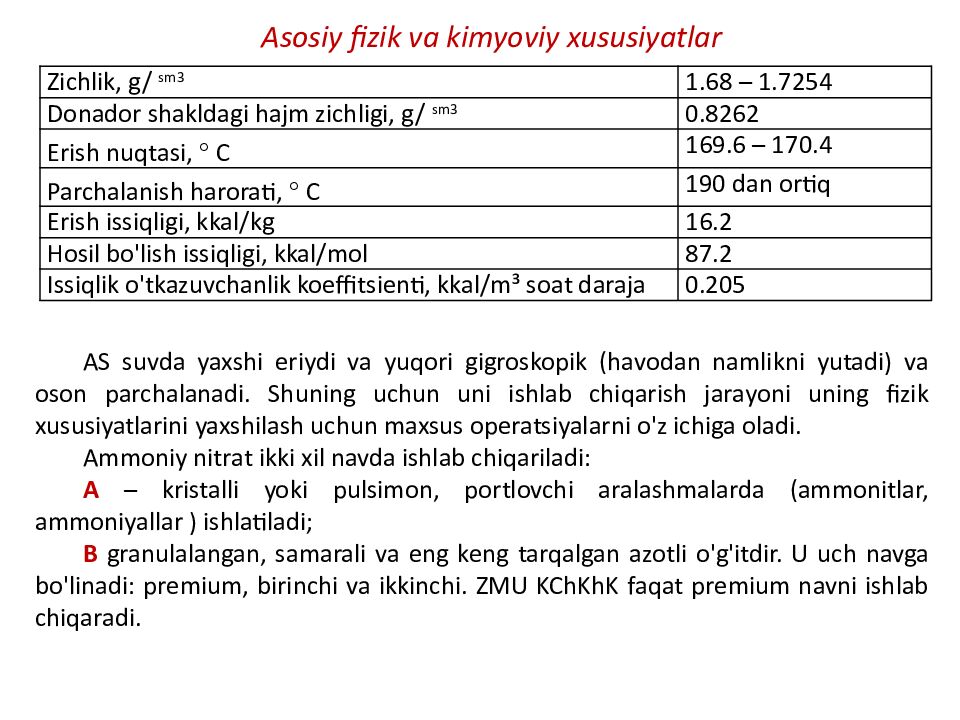

Zichlik, g/ sm3 1.68 – 1.7254 Donador shakldagi hajm zichligi, g/ sm3 0.8262 Erish nuqtasi, C 169.6 – 170.4 Parchalanish harorati, C 190 dan ortiq Erish issiqligi, kkal/kg 16.2 Hosil bo'lish issiqligi, kkal/mol 87.2 Issiqlik o'tkazuvchanlik koeffitsienti, kkal/m³ soat daraja 0.205 Asosiy fizik va kimyoviy xususiyatlar AS suvda yaxshi eriydi va yuqori gigroskopik (havodan namlikni yutadi) va oson parchalanadi. Shuning uchun uni ishlab chiqarish jarayoni uning fizik xususiyatlarini yaxshilash uchun maxsus operatsiyalarni o'z ichiga oladi. Ammoniy nitrat ikki xil navda ishlab chiqariladi: A – kristalli yoki pulsimon, portlovchi aralashmalarda (ammonitlar, ammoniyallar ) ishlatiladi; B granulalangan, samarali va eng keng tarqalgan azotli o'g'itdir. U uch navga bo'linadi: premium, birinchi va ikkinchi. ZMU KChKhK faqat premium navni ishlab chiqaradi.

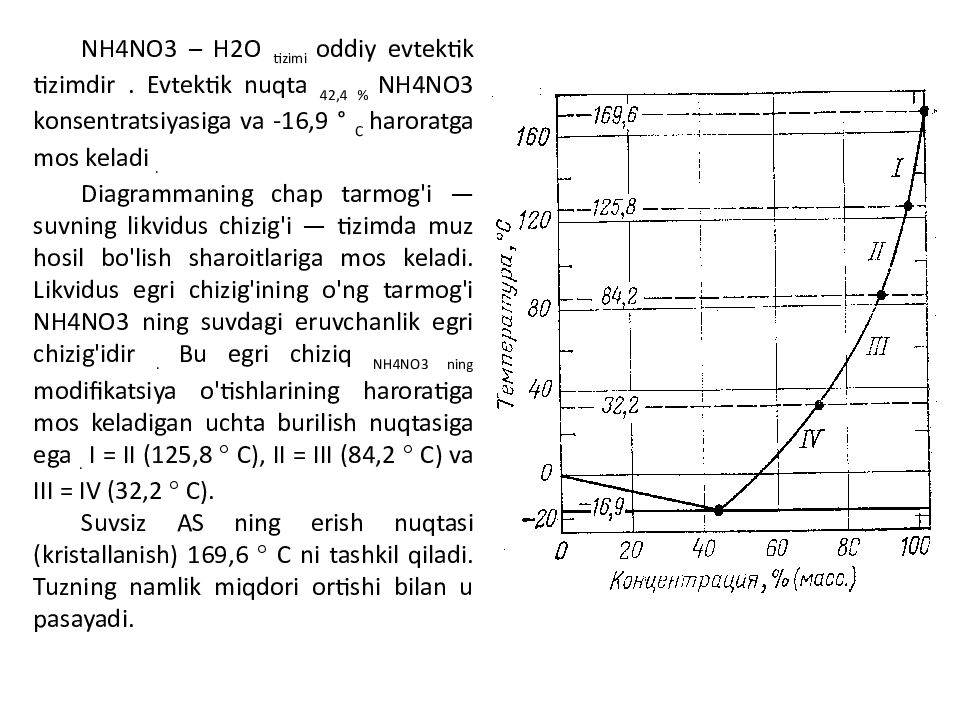

NH4NO3 – H2O tizimi oddiy evtektik tizimdir. Evtektik nuqta 42,4 % NH4NO3 konsentratsiyasiga va -16,9 ° C haroratga mos keladi. Diagrammaning chap tarmog'i — suvning likvidus chizig'i — tizimda muz hosil bo'lish sharoitlariga mos keladi. Likvidus egri chizig'ining o'ng tarmog'i NH4NO3 ning suvdagi eruvchanlik egri chizig'idir. Bu egri chiziq NH4NO3 ning modifikatsiya o'tishlarining haroratiga mos keladigan uchta burilish nuqtasiga ega. I = II (125,8 C), II = III (84,2 C) va III = IV (32,2 C). Suvsiz AS ning erish nuqtasi (kristallanish) 169,6 C ni tashkil qiladi. Tuzning namlik miqdori ortishi bilan u pasayadi.

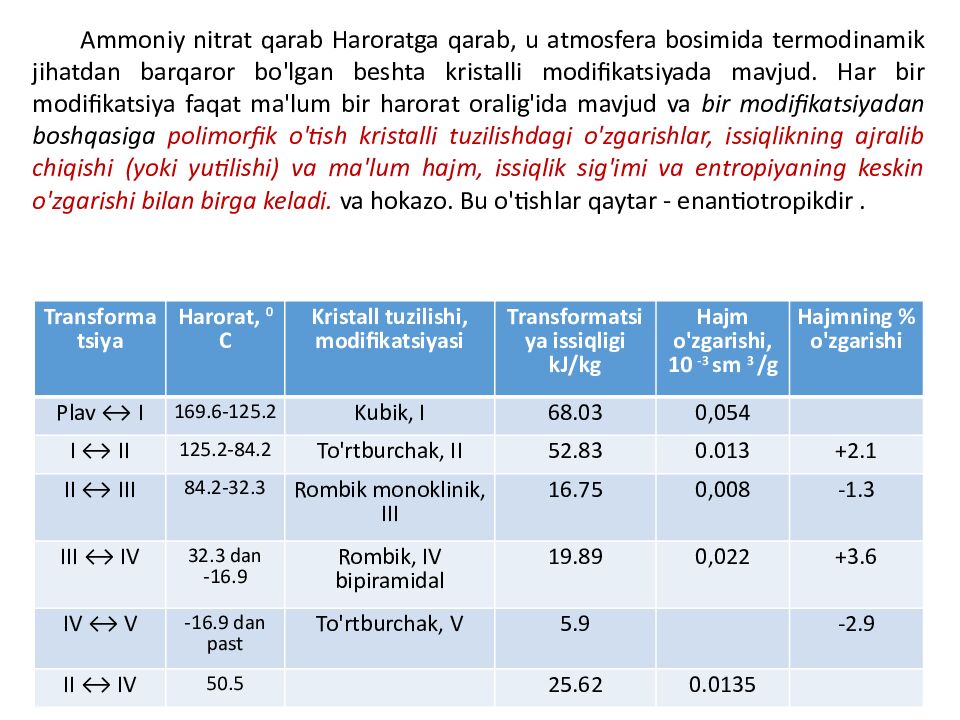

Ammoniy nitrat qarab Haroratga qarab, u atmosfera bosimida termodinamik jihatdan barqaror bo'lgan beshta kristalli modifikatsiyada mavjud. Har bir modifikatsiya faqat ma'lum bir harorat oralig'ida mavjud va bir modifikatsiyadan boshqasiga polimorfik o'tish kristalli tuzilishdagi o'zgarishlar, issiqlikning ajralib chiqishi (yoki yutilishi) va ma'lum hajm, issiqlik sig'imi va entropiyaning keskin o'zgarishi bilan birga keladi. va hokazo. Bu o'tishlar qaytar - enantiotropikdir. Transformatsiya Harorat, 0 C Kristall tuzilishi, modifikatsiyasi Transformatsiya issiqligi kJ/kg Hajm o'zgarishi, 10 -3 sm 3 /g Hajmning % o'zgarishi Plav ↔ I 169.6-125.2 Kubik, I 68.03 0,054 I ↔ II 125.2-84.2 To'rtburchak, II 52.83 0.013 +2.1 II ↔ III 84.2-32.3 Rombik monoklinik, III 16.75 0,008 -1.3 III ↔ IV 32.3 dan -16.9 Rombik, IV bipiramidal 19.89 0,022 +3.6 IV ↔ V -16.9 dan past To'rtburchak, V 5.9 -2.9 II ↔ IV 50.5 25.62 0.0135

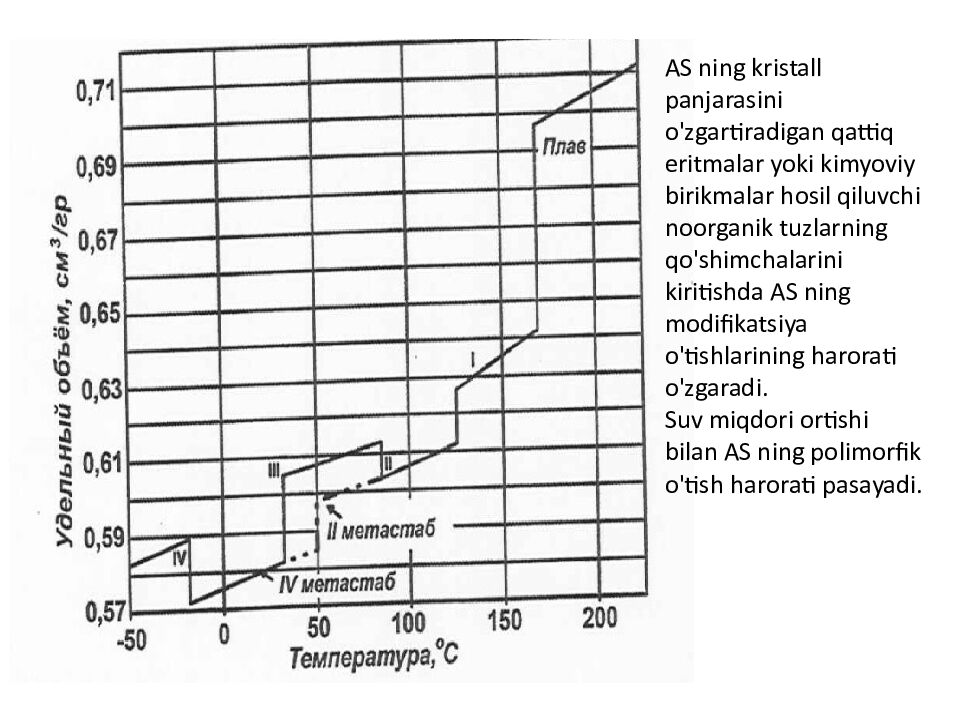

AS ning kristall panjarasini o'zgartiradigan qattiq eritmalar yoki kimyoviy birikmalar hosil qiluvchi noorganik tuzlarning qo'shimchalarini kiritishda AS ning modifikatsiya o'tishlarining harorati o'zgaradi. Suv miqdori ortishi bilan AS ning polimorfik o'tish harorati pasayadi.

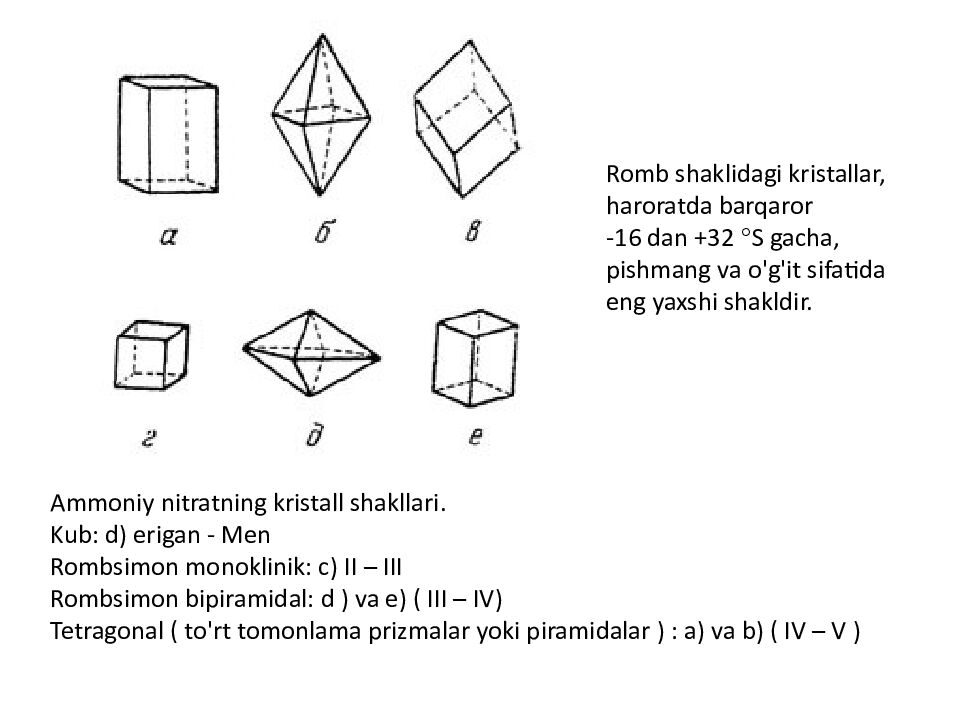

Ammoniy nitratning kristall shakllari. Kub: d) erigan - Men Rombsimon monoklinik: c) II – III Rombsimon bipiramidal: d ) va e) ( III – IV) Tetragonal ( to'rt tomonlama prizmalar yoki piramidalar ) : a) va b) ( IV – V ) Romb shaklidagi kristallar, haroratda barqaror -16 dan +32 S gacha, pishmang va o'g'it sifatida eng yaxshi shakldir.

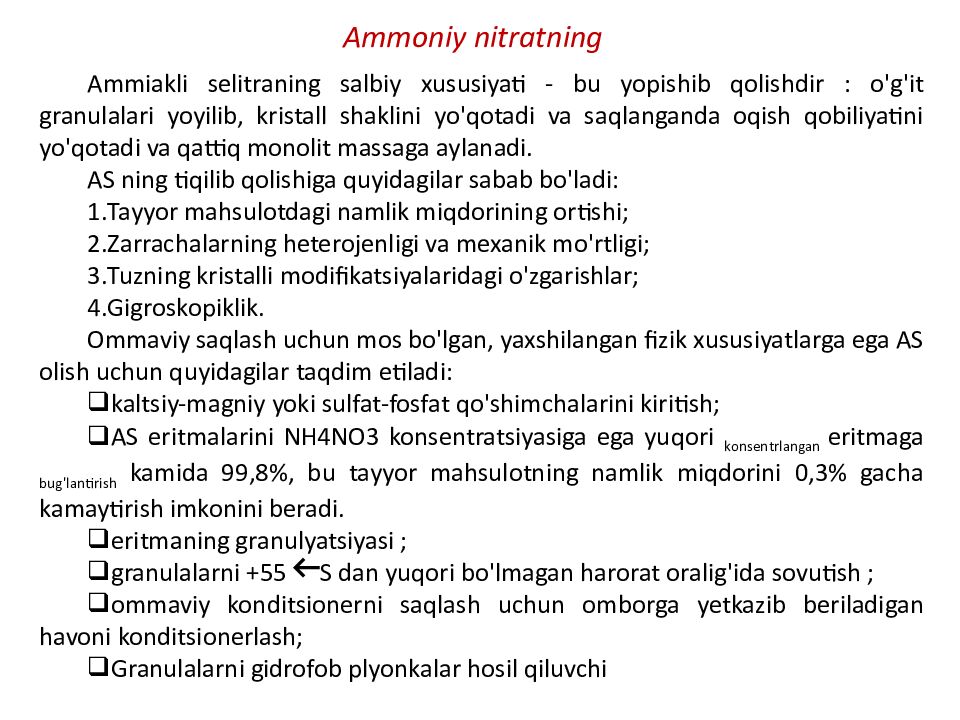

Ammoniy nitratning Ammiakli selitraning salbiy xususiyati - bu yopishib qolishdir : o'g'it granulalari yoyilib, kristall shaklini yo'qotadi va saqlanganda oqish qobiliyatini yo'qotadi va qattiq monolit massaga aylanadi. AS ning tiqilib qolishiga quyidagilar sabab bo'ladi: Tayyor mahsulotdagi namlik miqdorining ortishi; Zarrachalarning heterojenligi va mexanik mo'rtligi; Tuzning kristalli modifikatsiyalaridagi o'zgarishlar; Gigroskopiklik. Ommaviy saqlash uchun mos bo'lgan, yaxshilangan fizik xususiyatlarga ega AS olish uchun quyidagilar taqdim etiladi: kaltsiy-magniy yoki sulfat-fosfat qo'shimchalarini kiritish; AS eritmalarini NH4NO3 konsentratsiyasiga ega yuqori konsentrlangan eritmaga bug'lantirish kamida 99,8%, bu tayyor mahsulotning namlik miqdorini 0,3% gacha kamaytirish imkonini beradi. eritmaning granulyatsiyasi ; granulalarni +55 S dan yuqori bo'lmagan harorat oralig'ida sovutish ; ommaviy konditsionerni saqlash uchun omborga yetkazib beriladigan havoni konditsionerlash; Granulalarni gidrofob plyonkalar hosil qiluvchi

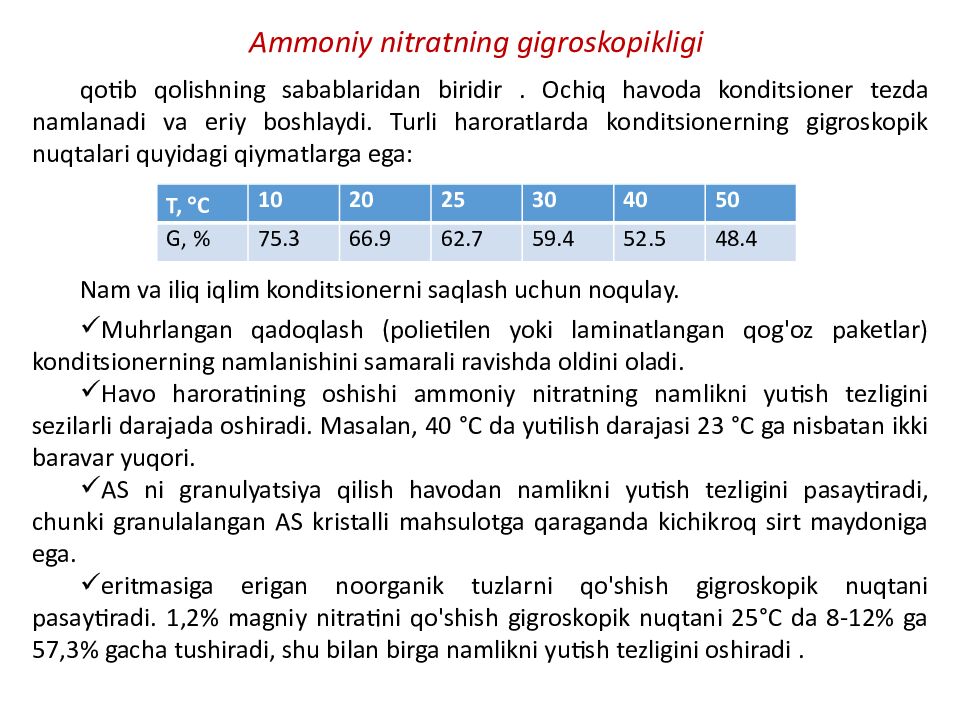

Ammoniy nitratning gigroskopikligi qotib qolishning sabablaridan biridir. Ochiq havoda konditsioner tezda namlanadi va eriy boshlaydi. Turli haroratlarda konditsionerning gigroskopik nuqtalari quyidagi qiymatlarga ega: Nam va iliq iqlim konditsionerni saqlash uchun noqulay. Muhrlangan qadoqlash (polietilen yoki laminatlangan qog'oz paketlar) konditsionerning namlanishini samarali ravishda oldini oladi. Havo haroratining oshishi ammoniy nitratning namlikni yutish tezligini sezilarli darajada oshiradi. Masalan, 40 °C da yutilish darajasi 23 °C ga nisbatan ikki baravar yuqori. AS ni granulyatsiya qilish havodan namlikni yutish tezligini pasaytiradi, chunki granulalangan AS kristalli mahsulotga qaraganda kichikroq sirt maydoniga ega. eritmasiga erigan noorganik tuzlarni qo'shish gigroskopik nuqtani pasaytiradi. 1,2% magniy nitratini qo'shish gigroskopik nuqtani 25°C da 8-12% ga 57,3% gacha tushiradi, shu bilan birga namlikni yutish tezligini oshiradi. T, С 10 20 25 30 40 50 G, % 75.3 66.9 62.7 59.4 52.5 48.4

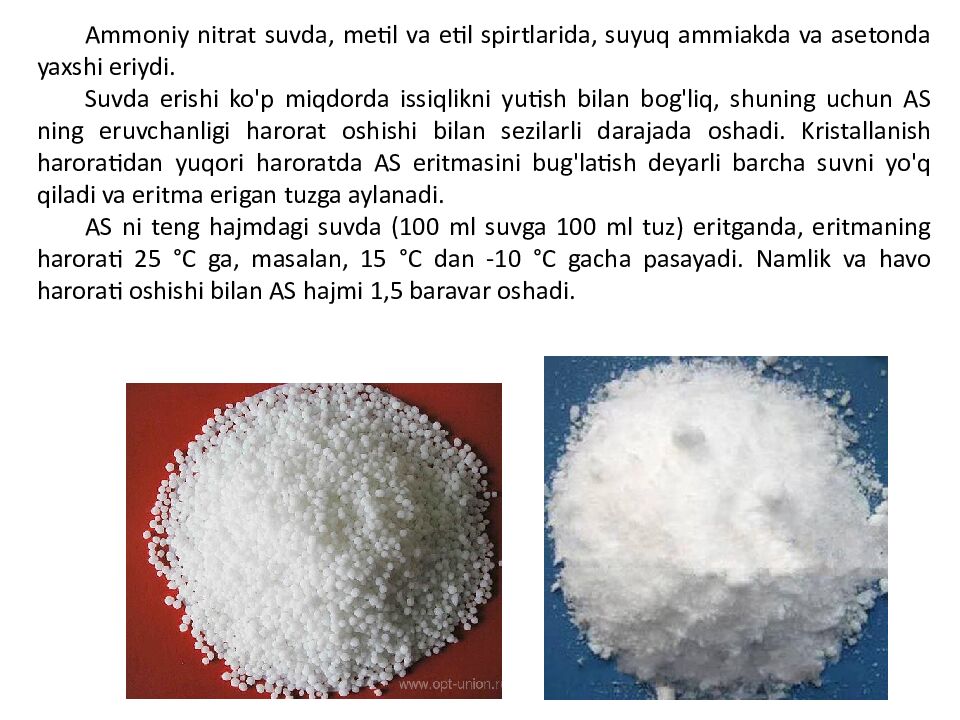

Ammoniy nitrat suvda, metil va etil spirtlarida, suyuq ammiakda va asetonda yaxshi eriydi. Suvda erishi ko'p miqdorda issiqlikni yutish bilan bog'liq, shuning uchun AS ning eruvchanligi harorat oshishi bilan sezilarli darajada oshadi. Kristallanish haroratidan yuqori haroratda AS eritmasini bug'latish deyarli barcha suvni yo'q qiladi va eritma erigan tuzga aylanadi. AS ni teng hajmdagi suvda (100 ml suvga 100 ml tuz) eritganda, eritmaning harorati 25 °C ga, masalan, 15 °C dan -10 °C gacha pasayadi. Namlik va havo harorati oshishi bilan AS hajmi 1,5 baravar oshadi.

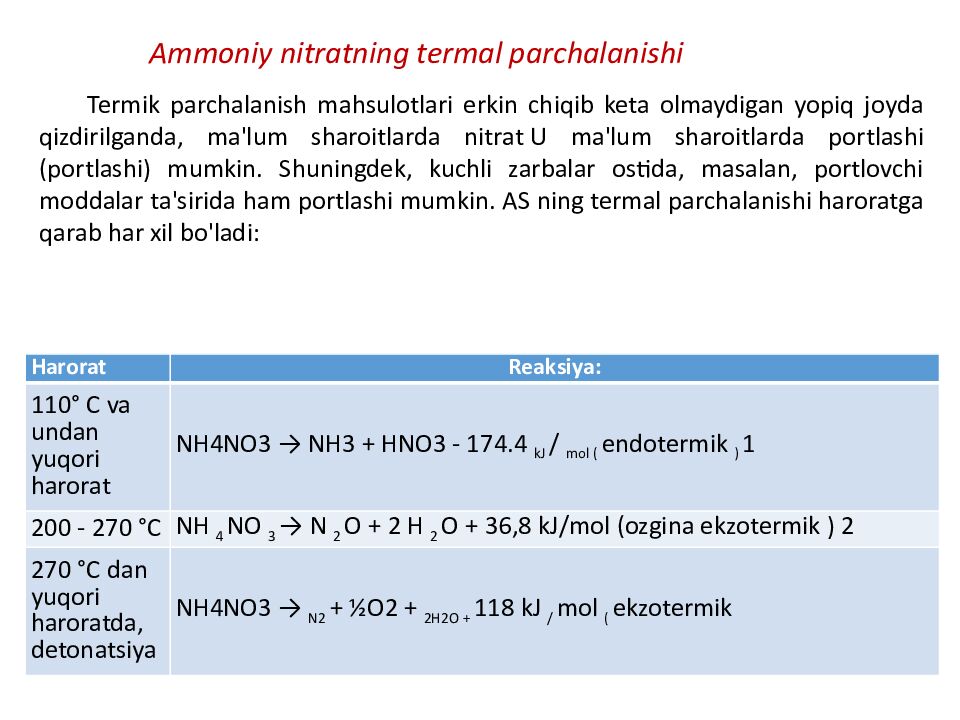

Ammoniy nitratning termal parchalanishi Termik parchalanish mahsulotlari erkin chiqib keta olmaydigan yopiq joyda qizdirilganda, ma'lum sharoitlarda nitrat U ma'lum sharoitlarda portlashi (portlashi) mumkin. Shuningdek, kuchli zarbalar ostida, masalan, portlovchi moddalar ta'sirida ham portlashi mumkin. AS ning termal parchalanishi haroratga qarab har xil bo'ladi: Harorat Reaksiya: 110° C va undan yuqori harorat NH4NO3 → NH3 + HNO3 - 174.4 kJ / mol ( endotermik ) 1 200 - 270 °C NH 4 NO 3 → N 2 O + 2 H 2 O + 36,8 kJ/mol (ozgina ekzotermik ) 2 270 °C dan yuqori haroratda, detonatsiya NH4NO3 → N2 + ½O2 + 2H2O + 118 kJ / mol ( ekzotermik

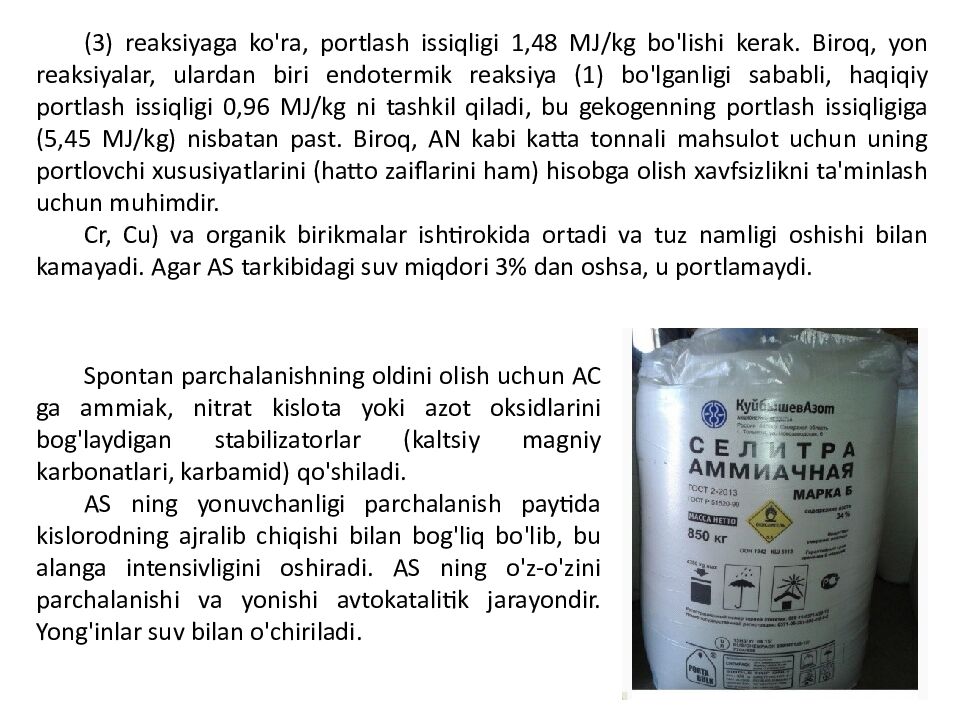

(3) reaksiyaga ko'ra, portlash issiqligi 1,48 MJ/kg bo'lishi kerak. Biroq, yon reaksiyalar, ulardan biri endotermik reaksiya (1) bo'lganligi sababli, haqiqiy portlash issiqligi 0,96 MJ/kg ni tashkil qiladi, bu gekogenning portlash issiqligiga (5,45 MJ/kg) nisbatan past. Biroq, AN kabi katta tonnali mahsulot uchun uning portlovchi xususiyatlarini (hatto zaiflarini ham) hisobga olish xavfsizlikni ta'minlash uchun muhimdir. Cr, Cu) va organik birikmalar ishtirokida ortadi va tuz namligi oshishi bilan kamayadi. Agar AS tarkibidagi suv miqdori 3% dan oshsa, u portlamaydi. Spontan parchalanishning oldini olish uchun AC ga ammiak, nitrat kislota yoki azot oksidlarini bog'laydigan stabilizatorlar (kaltsiy magniy karbonatlari, karbamid) qo'shiladi. AS ning yonuvchanligi parchalanish paytida kislorodning ajralib chiqishi bilan bog'liq bo'lib, bu alanga intensivligini oshiradi. AS ning o'z-o'zini parchalanishi va yonishi avtokatalitik jarayondir. Yong'inlar suv bilan o'chiriladi.

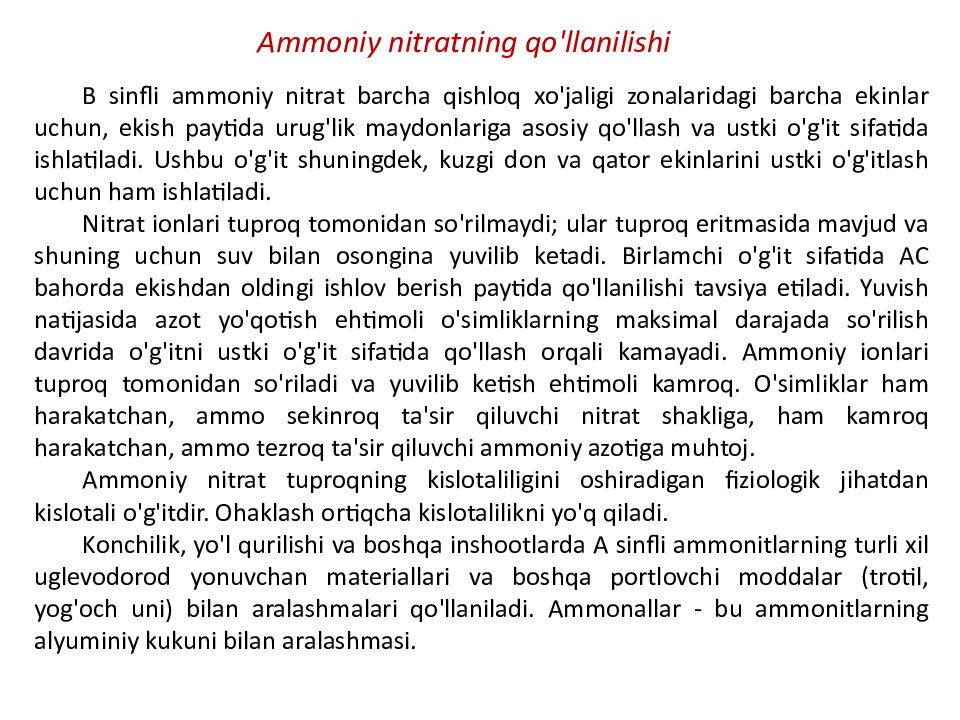

B sinfli ammoniy nitrat barcha qishloq xo'jaligi zonalaridagi barcha ekinlar uchun, ekish paytida urug'lik maydonlariga asosiy qo'llash va ustki o'g'it sifatida ishlatiladi. Ushbu o'g'it shuningdek, kuzgi don va qator ekinlarini ustki o'g'itlash uchun ham ishlatiladi. Nitrat ionlari tuproq tomonidan so'rilmaydi; ular tuproq eritmasida mavjud va shuning uchun suv bilan osongina yuvilib ketadi. Birlamchi o'g'it sifatida AC bahorda ekishdan oldingi ishlov berish paytida qo'llanilishi tavsiya etiladi. Yuvish natijasida azot yo'qotish ehtimoli o'simliklarning maksimal darajada so'rilish davrida o'g'itni ustki o'g'it sifatida qo'llash orqali kamayadi. Ammoniy ionlari tuproq tomonidan so'riladi va yuvilib ketish ehtimoli kamroq. O'simliklar ham harakatchan, ammo sekinroq ta'sir qiluvchi nitrat shakliga, ham kamroq harakatchan, ammo tezroq ta'sir qiluvchi ammoniy azotiga muhtoj. Ammoniy nitrat tuproqning kislotaliligini oshiradigan fiziologik jihatdan kislotali o'g'itdir. Ohaklash ortiqcha kislotalilikni yo'q qiladi. Konchilik, yo'l qurilishi va boshqa inshootlarda A sinfli ammonitlarning turli xil uglevodorod yonuvchan materiallari va boshqa portlovchi moddalar (trotil, yog'och uni) bilan aralashmalari qo'llaniladi. Ammonallar - bu ammonitlarning alyuminiy kukuni bilan aralashmasi. Ammoniy nitratning qo'llanilishi

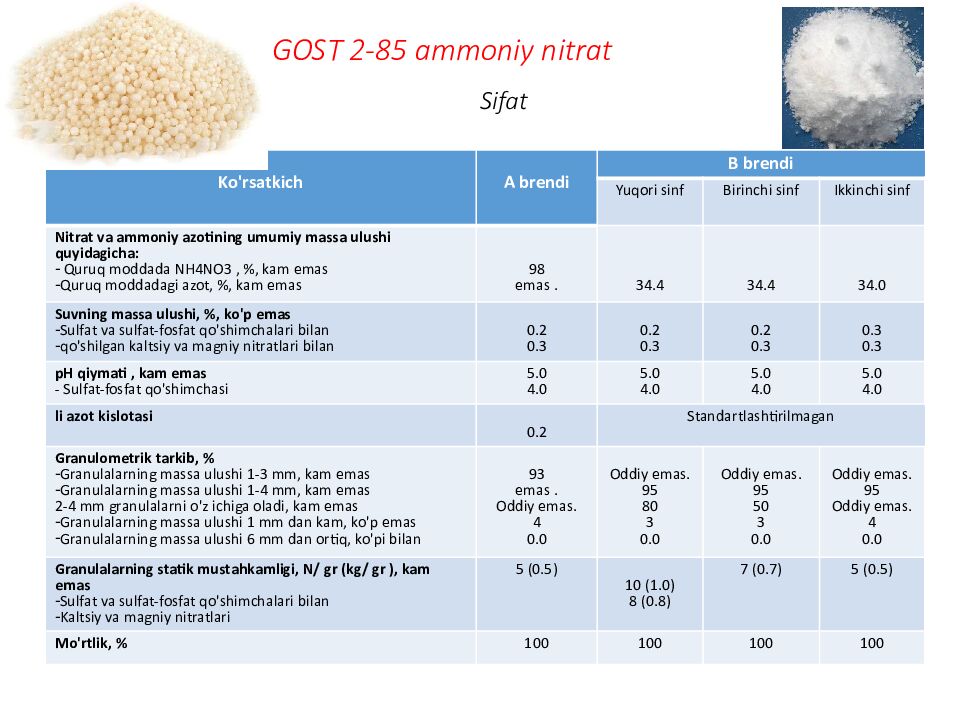

Ko'rsatkich A brendi B brendi Yuqori sinf Birinchi sinf Ikkinchi sinf Nitrat va ammoniy azotining umumiy massa ulushi quyidagicha: Quruq moddada NH4NO3, %, kam emas Quruq moddadagi azot, %, kam emas 98 emas. 34.4 34.4 34.0 Suvning massa ulushi, %, ko'p emas Sulfat va sulfat-fosfat qo'shimchalari bilan qo'shilgan kaltsiy va magniy nitratlari bilan 0.2 0.3 0.2 0.3 0.2 0.3 0.3 0.3 pH qiymati, kam emas - Sulfat-fosfat qo'shimchasi 5.0 4.0 5.0 4.0 5.0 4.0 5.0 4.0 li azot kislotasi 0.2 Standartlashtirilmagan Granulometrik tarkib, % Granulalarning massa ulushi 1-3 mm, kam emas Granulalarning massa ulushi 1-4 mm, kam emas 2-4 mm granulalarni o'z ichiga oladi, kam emas Granulalarning massa ulushi 1 mm dan kam, ko'p emas Granulalarning massa ulushi 6 mm dan ortiq, ko'pi bilan 93 emas. Oddiy emas. 4 0.0 Oddiy emas. 95 80 3 0.0 Oddiy emas. 95 50 3 0.0 Oddiy emas. 95 Oddiy emas. 4 0.0 Granulalarning statik mustahkamligi, N/ gr (kg/ gr ), kam emas Sulfat va sulfat-fosfat qo'shimchalari bilan Kaltsiy va magniy nitratlari 5 (0.5) 10 (1.0) 8 (0.8) 7 (0.7) 5 (0.5) Mo'rtlik, % 100 100 100 100 GOST 2-85 ammoniy nitrat Sifat

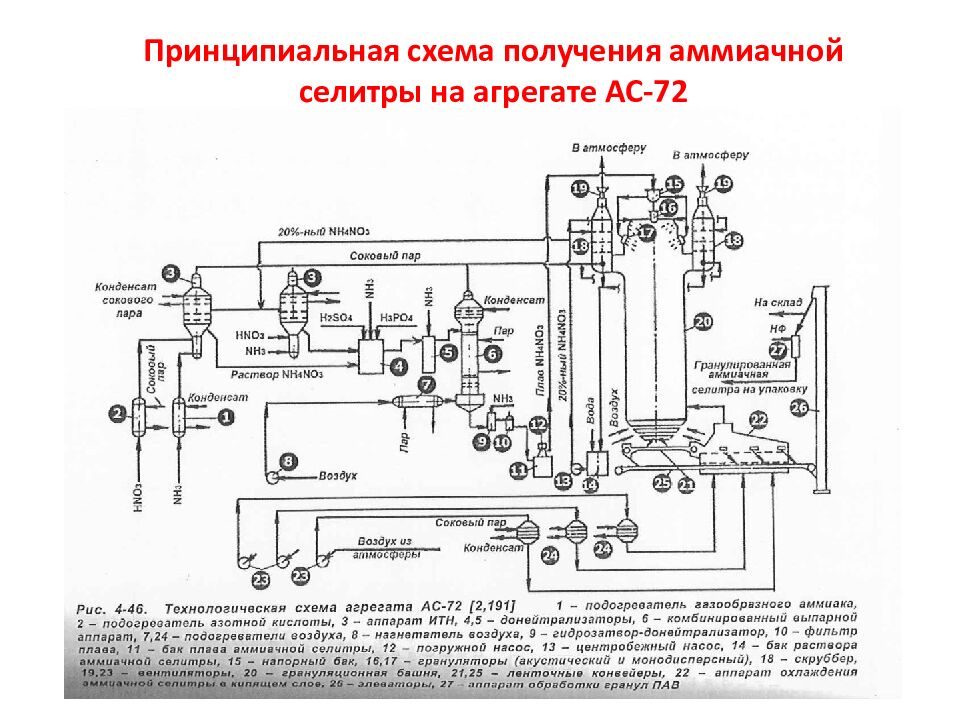

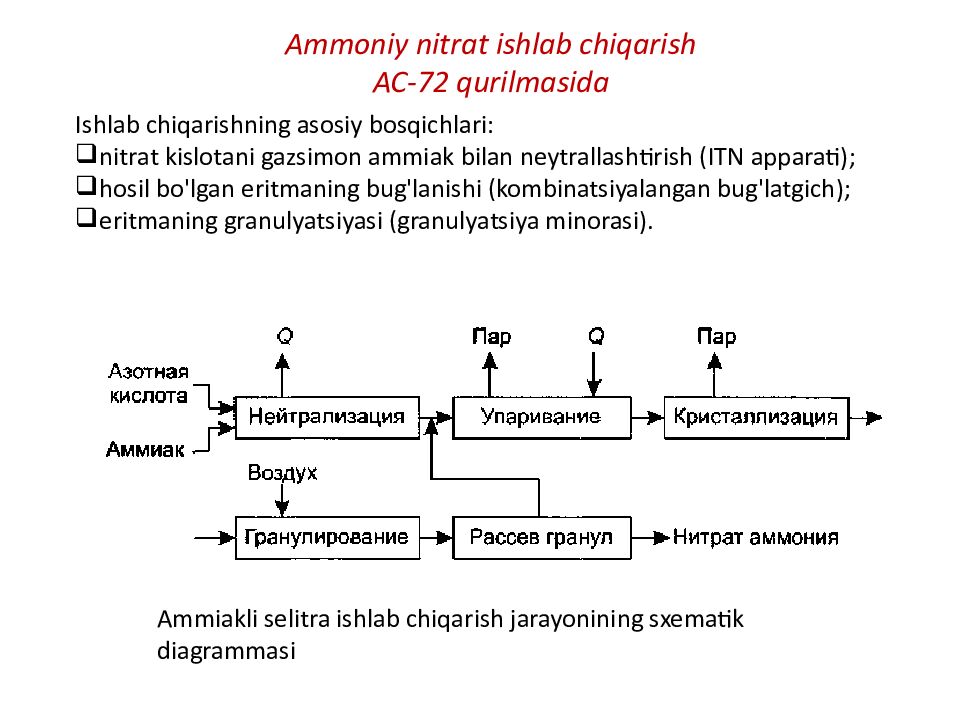

Ishlab chiqarishning asosiy bosqichlari: nitrat kislotani gazsimon ammiak bilan neytrallashtirish (ITN apparati); hosil bo'lgan eritmaning bug'lanishi (kombinatsiyalangan bug'latgich); eritmaning granulyatsiyasi (granulyatsiya minorasi). Ammoniy nitrat ishlab chiqarish AC-72 qurilmasida Ammiakli selitra ishlab chiqarish jarayonining sxematik diagrammasi

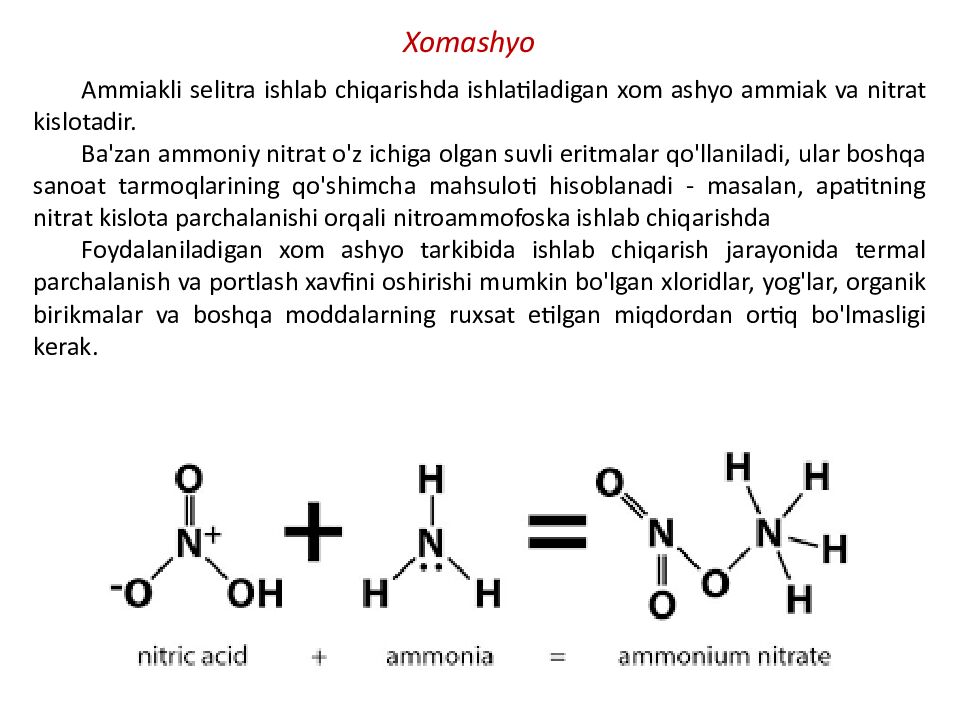

Ammiakli selitra ishlab chiqarishda ishlatiladigan xom ashyo ammiak va nitrat kislotadir. Ba'zan ammoniy nitrat o'z ichiga olgan suvli eritmalar qo'llaniladi, ular boshqa sanoat tarmoqlarining qo'shimcha mahsuloti hisoblanadi - masalan, apatitning nitrat kislota parchalanishi orqali nitroammofoska ishlab chiqarishda Foydalaniladigan xom ashyo tarkibida ishlab chiqarish jarayonida termal parchalanish va portlash xavfini oshirishi mumkin bo'lgan xloridlar, yog'lar, organik birikmalar va boshqa moddalarning ruxsat etilgan miqdordan ortiq bo'lmasligi kerak. Xomashyo

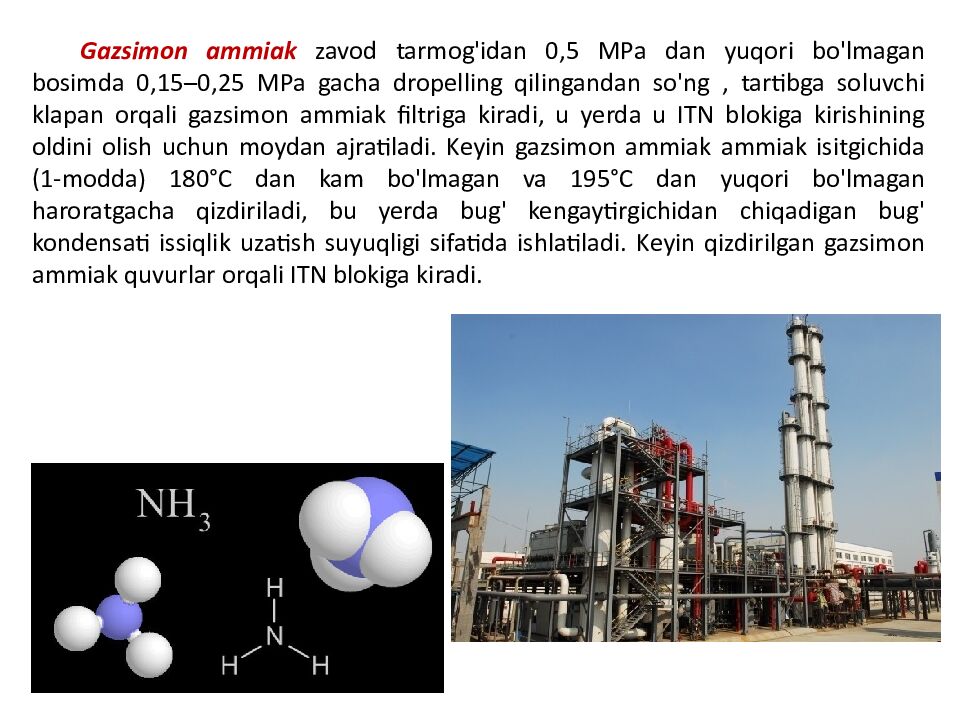

Gazsimon ammiak zavod tarmog'idan 0,5 MPa dan yuqori bo'lmagan bosimda 0,15–0,25 MPa gacha dropelling qilingandan so'ng, tartibga soluvchi klapan orqali gazsimon ammiak filtriga kiradi, u yerda u ITN blokiga kirishining oldini olish uchun moydan ajratiladi. Keyin gazsimon ammiak ammiak isitgichida (1-modda) 180°C dan kam bo'lmagan va 195°C dan yuqori bo'lmagan haroratgacha qizdiriladi, bu yerda bug' kengaytirgichidan chiqadigan bug' kondensati issiqlik uzatish suyuqligi sifatida ishlatiladi. Keyin qizdirilgan gazsimon ammiak quvurlar orqali ITN blokiga kiradi.

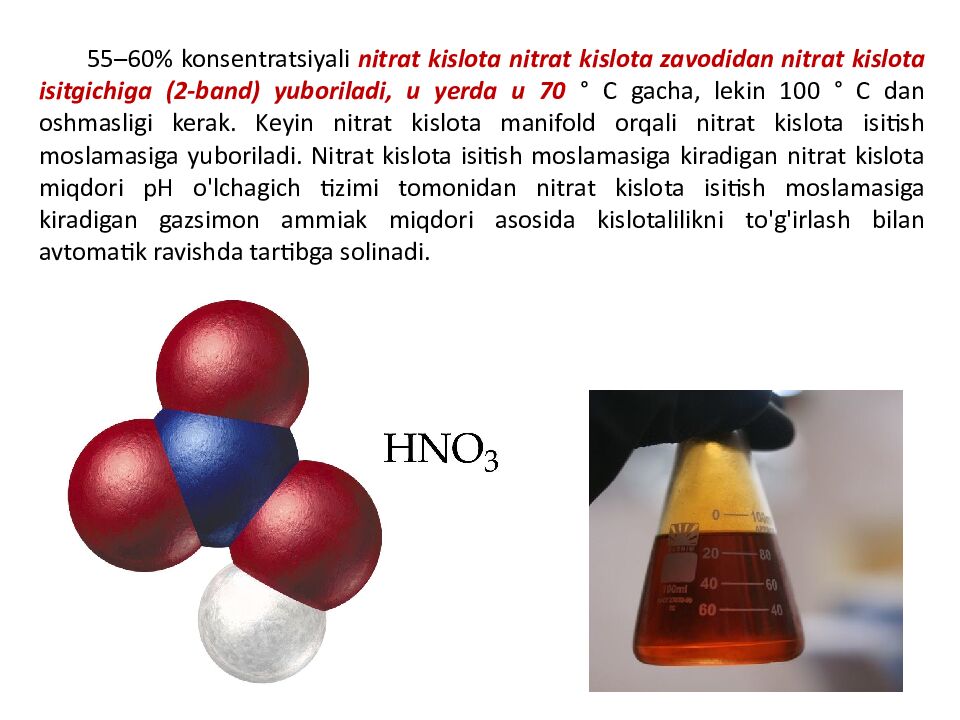

55–60% konsentratsiyali nitrat kislota nitrat kislota zavodidan nitrat kislota isitgichiga (2-band) yuboriladi, u yerda u 70 ° C gacha, lekin 100 ° C dan oshmasligi kerak. Keyin nitrat kislota manifold orqali nitrat kislota isitish moslamasiga yuboriladi. Nitrat kislota isitish moslamasiga kiradigan nitrat kislota miqdori pH o'lchagich tizimi tomonidan nitrat kislota isitish moslamasiga kiradigan gazsimon ammiak miqdori asosida kislotalilikni to'g'irlash bilan avtomatik ravishda tartibga solinadi.

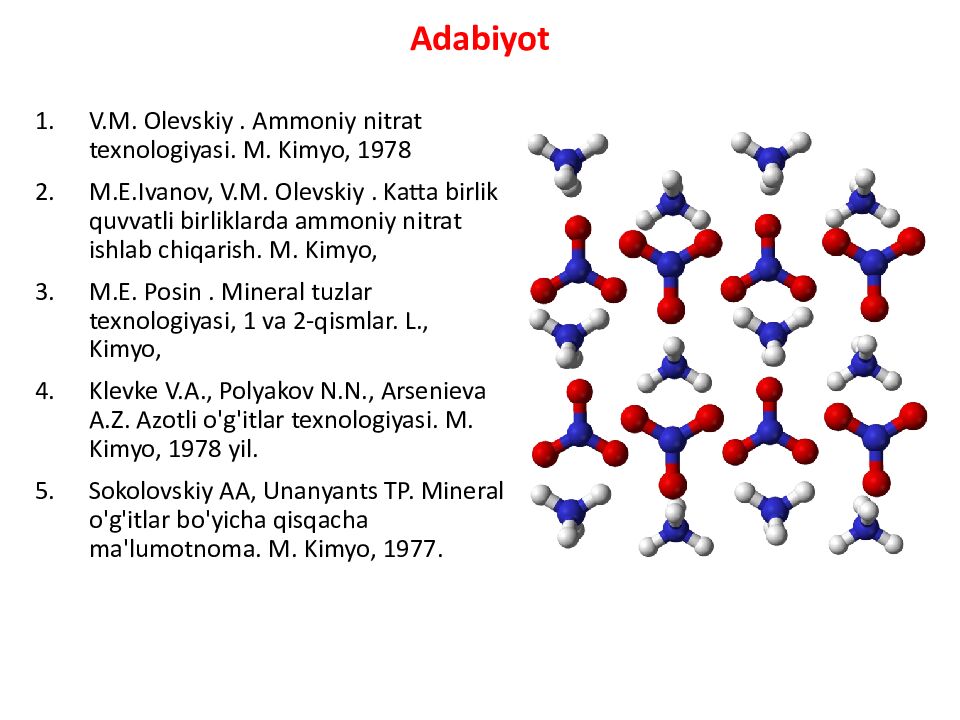

V.M. Olevskiy. Ammoniy nitrat texnologiyasi. M. Kimyo, 1978 M.E.Ivanov, V.M. Olevskiy. Katta birlik quvvatli birliklarda ammoniy nitrat ishlab chiqarish. M. Kimyo, M.E. Posin. Mineral tuzlar texnologiyasi, 1 va 2-qismlar. L., Kimyo, Klevke V.A., Polyakov N.N., Arsenieva A.Z. Azotli o'g'itlar texnologiyasi. M. Kimyo, 1978 yil. Sokolovskiy AA, Unanyants TP. Mineral o'g'itlar bo'yicha qisqacha ma'lumotnoma. M. Kimyo, 1977.
