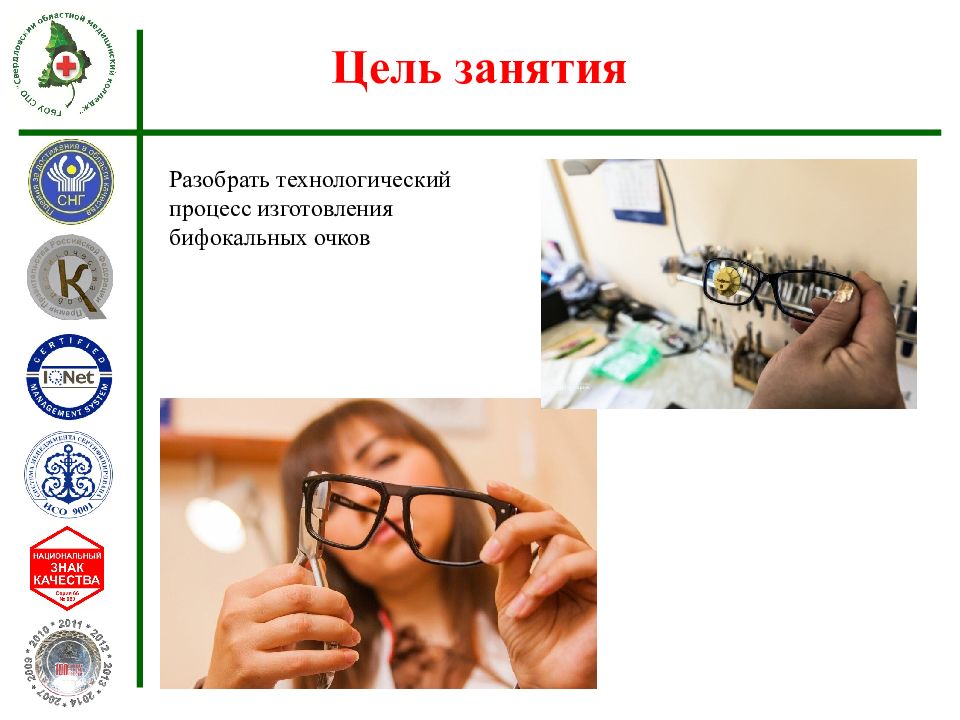

Цель занятия Разобрать технологический процесс изготовления бифокальных очков
Общие компетенции ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес. ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество. ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность. ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития. ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности. ОК 6. Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями. ОК 8. Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации. ОК 9. Ориентироваться в условиях частой смены технологий в профессиональной деятельности.
ПК 4.1 Руководствоваться правилами оформления заказа на очки, общими рекомендациями по сборке очков. ПК 4.3. Осуществлять технологический процесс изготовления очков со стигматическими и астигматическими линзами. ПК 4.4. Контролировать геометрические и оптические параметры стигматических и астигматических линз. ПК 4.5. Выполнять основные и вспомогательные операции по обработке поверхностей стигматических и астигматических очковых линз. ПК 4.6. Соблюдать правила техники безопасности, требования охраны труда, производственной санитарии и пожарной безопасности
Знать: Требования охраны труда и пожарной безопасности. Технические требования, предъявляемые к сборке оправ корригирующих очков. Технология обработки очковых линз. Устройство оборудования для обработки края очковых линз. Уметь : Работать на станках для изготовления корригирующих очков. Выполнять сборку изготовленных корригирующих очков с соблюдением всех параметров. Пользоваться диоптриметром. Владеть: Правилами и особенностями работы на оборудовании для обработки очковых линз. Технологией обточки очковых линз. Правилами и приемами вставления очковых линз в различные типы оправ корригирующих очков. Способы подгонки очковых линз при несоответствии светового проема оправы корригирующих очков

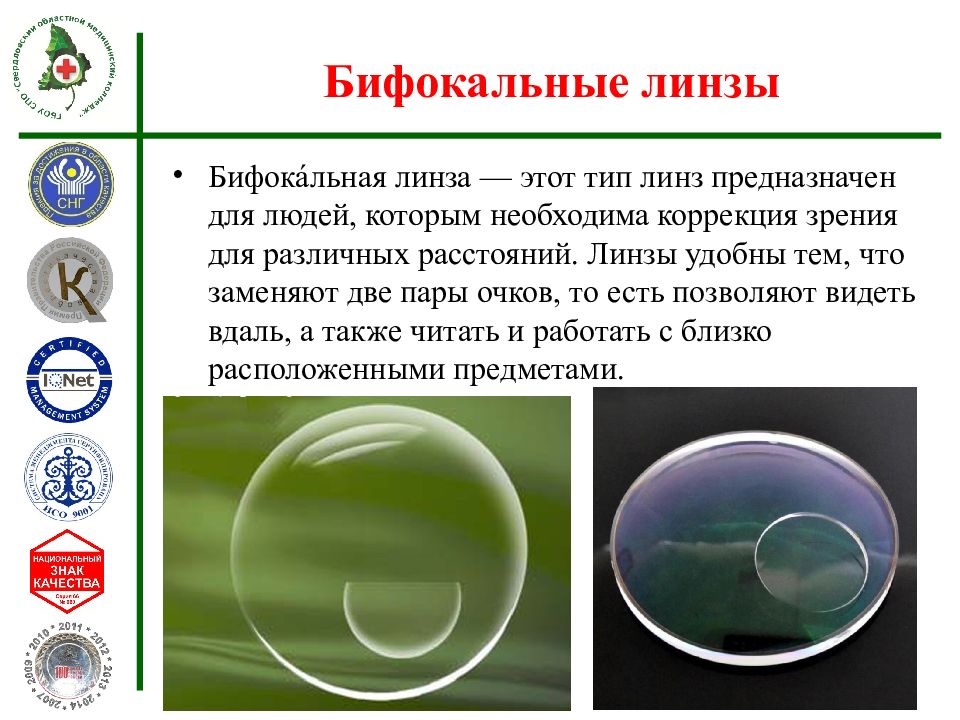

Бифока́льная линза — этот тип линз предназначен для людей, которым необходима коррекция зрения для различных расстояний. Линзы удобны тем, что заменяют две пары очков, то есть позволяют видеть вдаль, а также читать и работать с близко расположенными предметами.

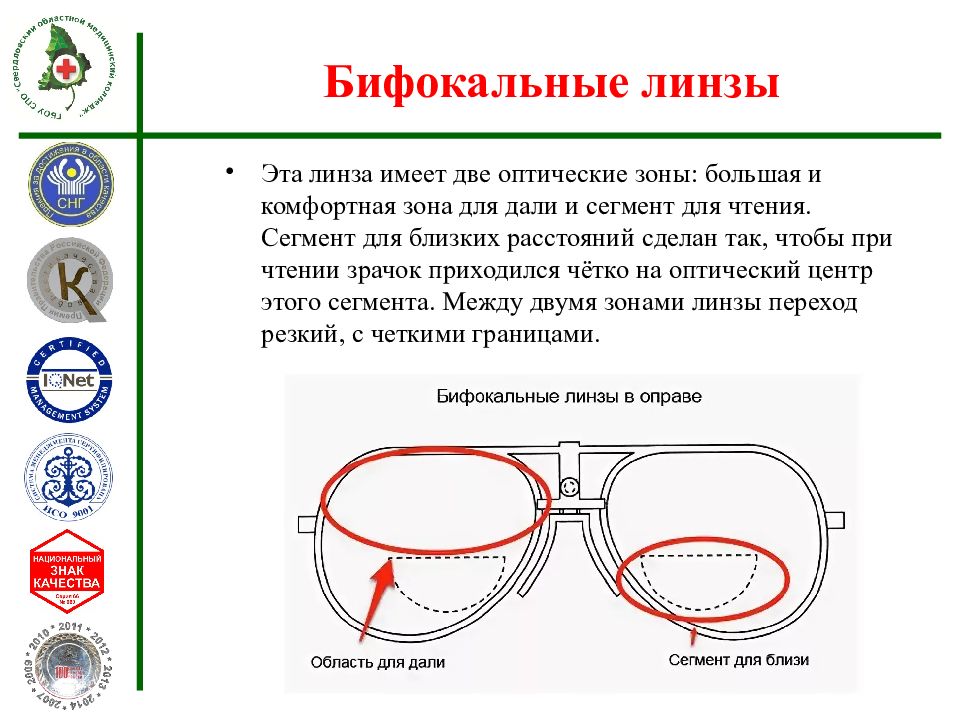

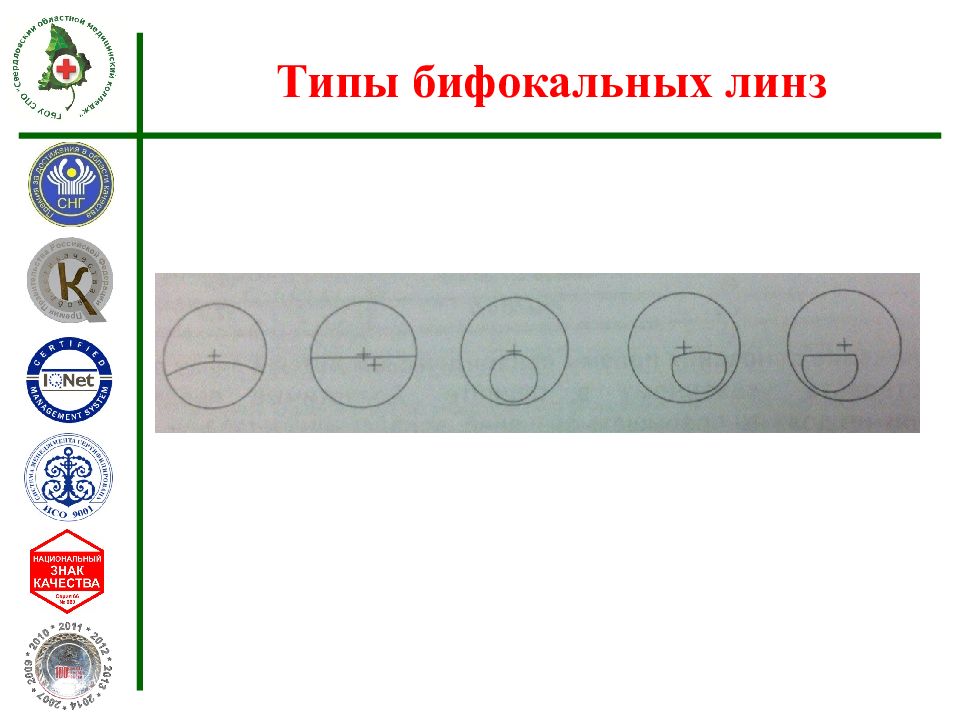

Эта линза имеет две оптические зоны: большая и комфортная зона для дали и сегмент для чтения. Сегмент для близких расстояний сделан так, чтобы при чтении зрачок приходился чётко на оптический центр этого сегмента. Между двумя зонами линзы переход резкий, с четкими границами.

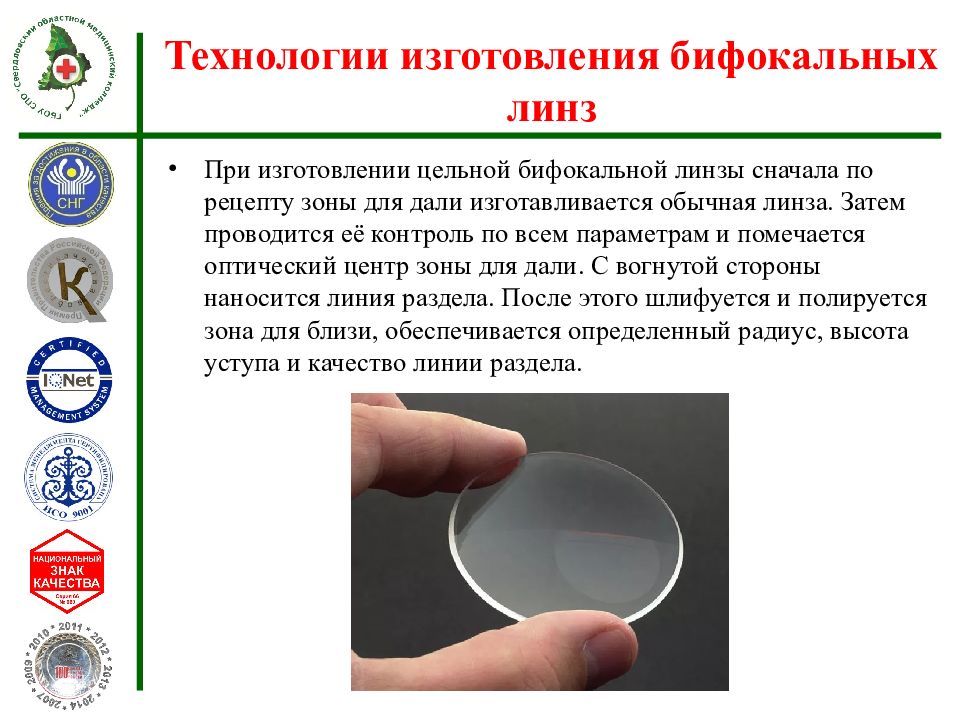

При изготовлении цельной бифокальной линзы сначала по рецепту зоны для дали изготавливается обычная линза. Затем проводится её контроль по всем параметрам и помечается оптический центр зоны для дали. С вогнутой стороны наносится линия раздела. После этого шлифуется и полируется зона для близи, обеспечивается определенный радиус, высота уступа и качество линии раздела.

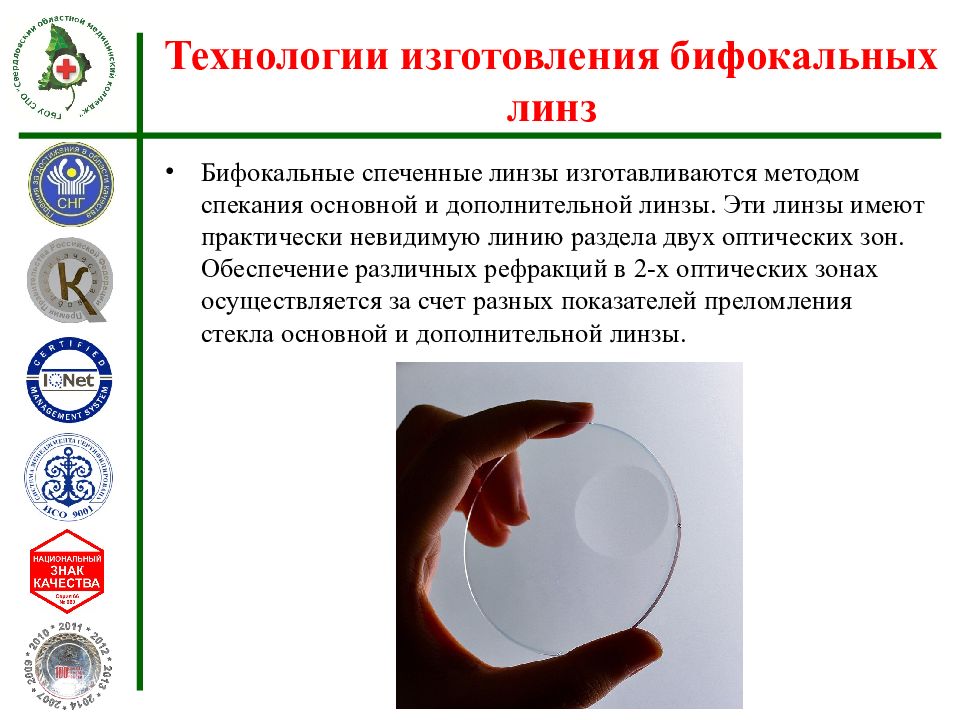

Бифокальные спеченные линзы изготавливаются методом спекания основной и дополнительной линзы. Эти линзы имеют практически невидимую линию раздела двух оптических зон. Обеспечение различных рефракций в 2-х оптических зонах осуществляется за счет разных показателей преломления стекла основной и дополнительной линзы.

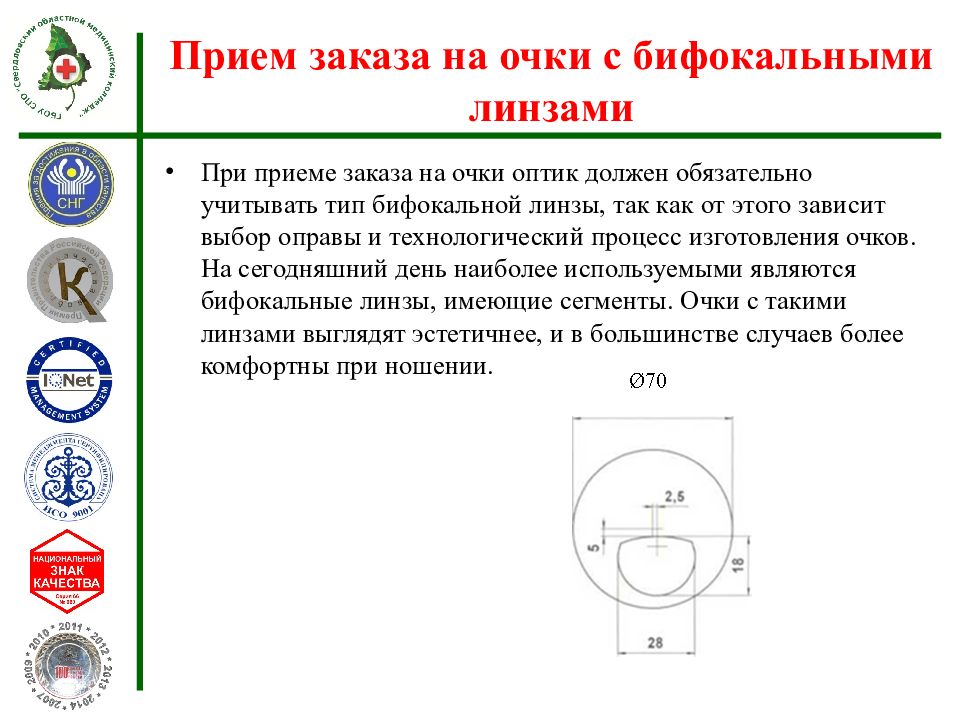

При приеме заказа на очки оптик должен обязательно учитывать тип бифокальной линзы, так как от этого зависит выбор оправы и технологический процесс изготовления очков. На сегодняшний день наиболее используемыми являются бифокальные линзы, имеющие сегменты. Очки с такими линзами выглядят эстетичнее, и в большинстве случаев более комфортны при ношении.

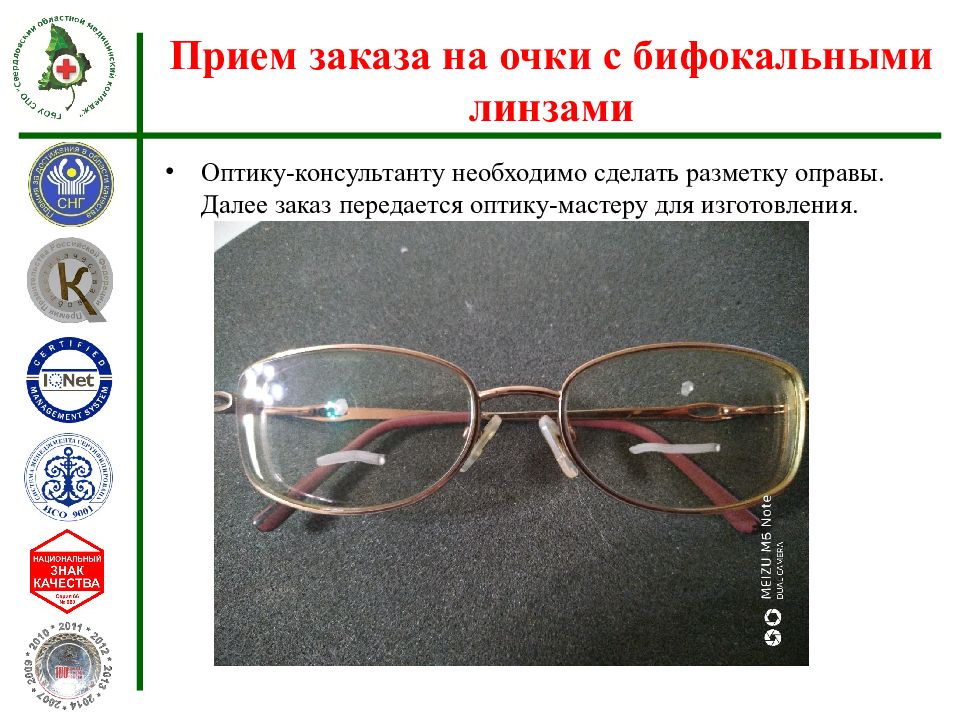

Оптику-консультанту необходимо сделать разметку оправы. Далее заказ передается оптику-мастеру для изготовления.

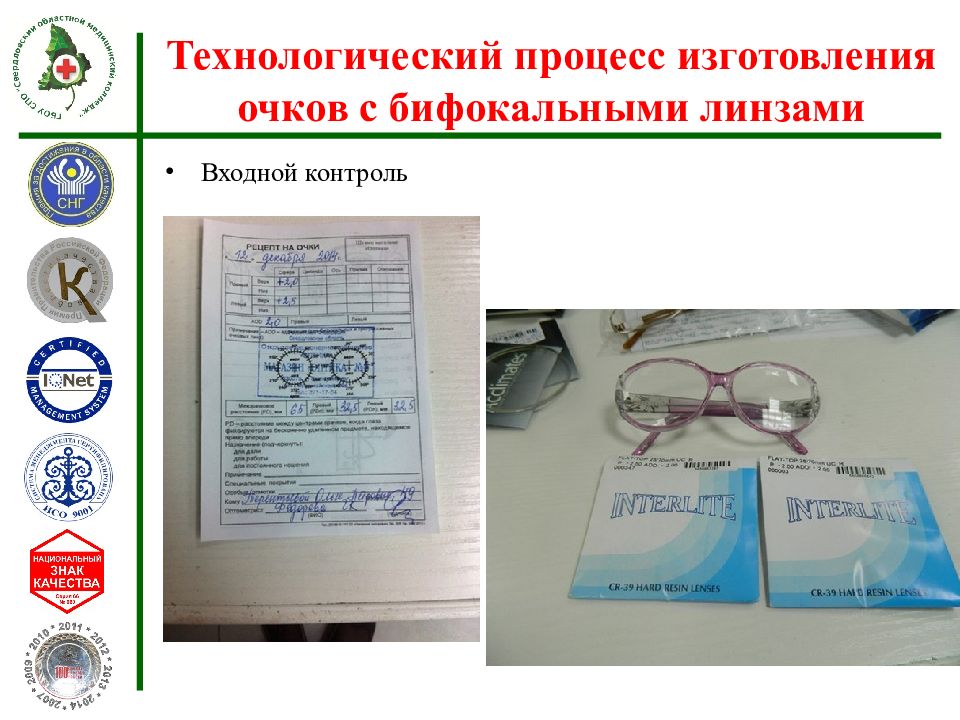

Входной контроль

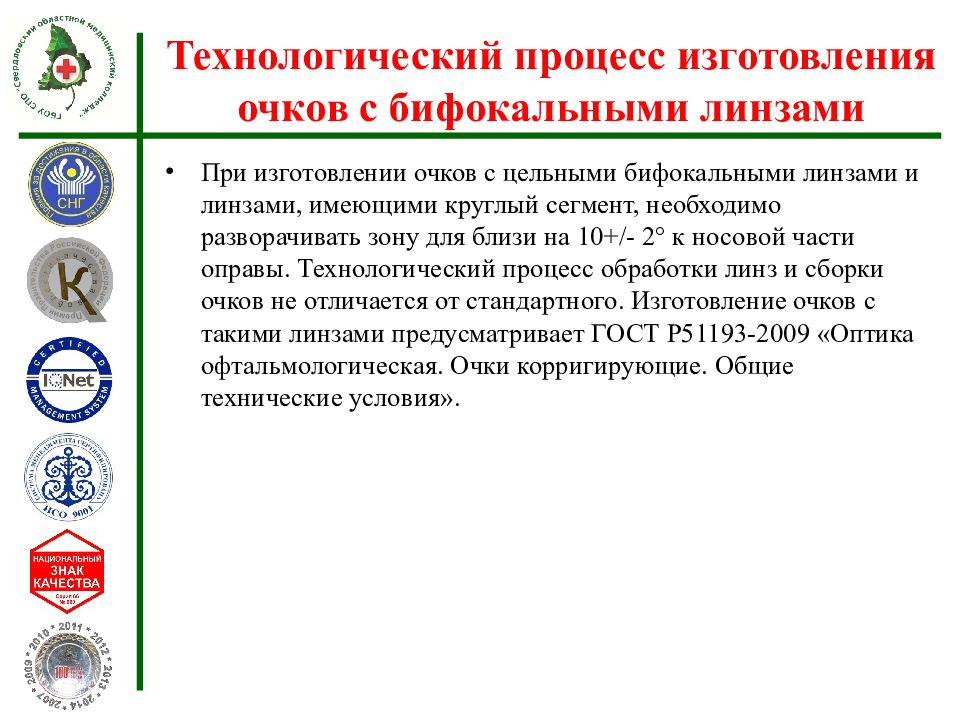

При изготовлении очков с цельными бифокальными линзами и линзами, имеющими круглый сегмент, необходимо разворачивать зону для близи на 10+/- 2° к носовой части оправы. Технологический процесс обработки линз и сборки очков не отличается от стандартного. Изготовление очков с такими линзами предусматривает ГОСТ Р51193-2009 «Оптика офтальмологическая. Очки корригирующие. Общие технические условия».

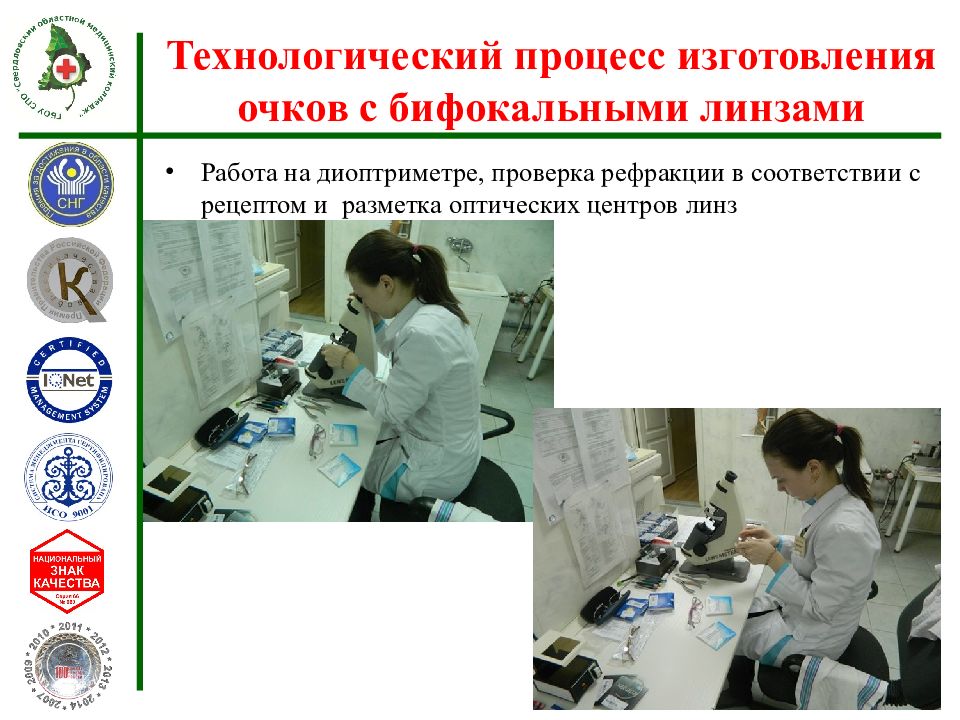

Работа на диоптриметре, проверка рефракции в соответствии с рецептом и разметка оптических центров линз

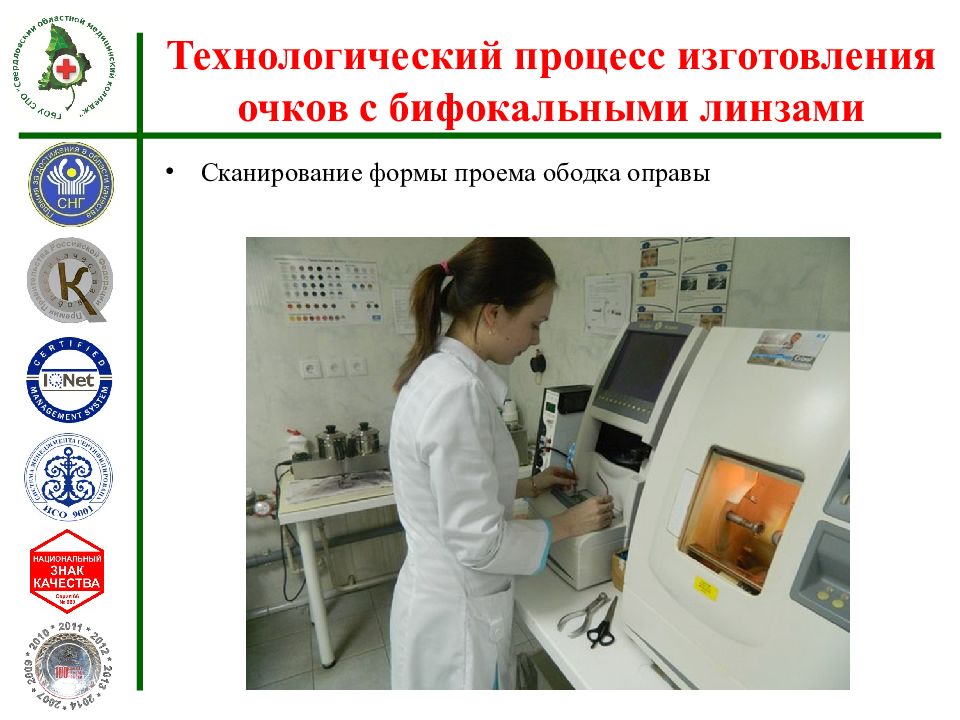

Сканирование формы проема ободка оправы

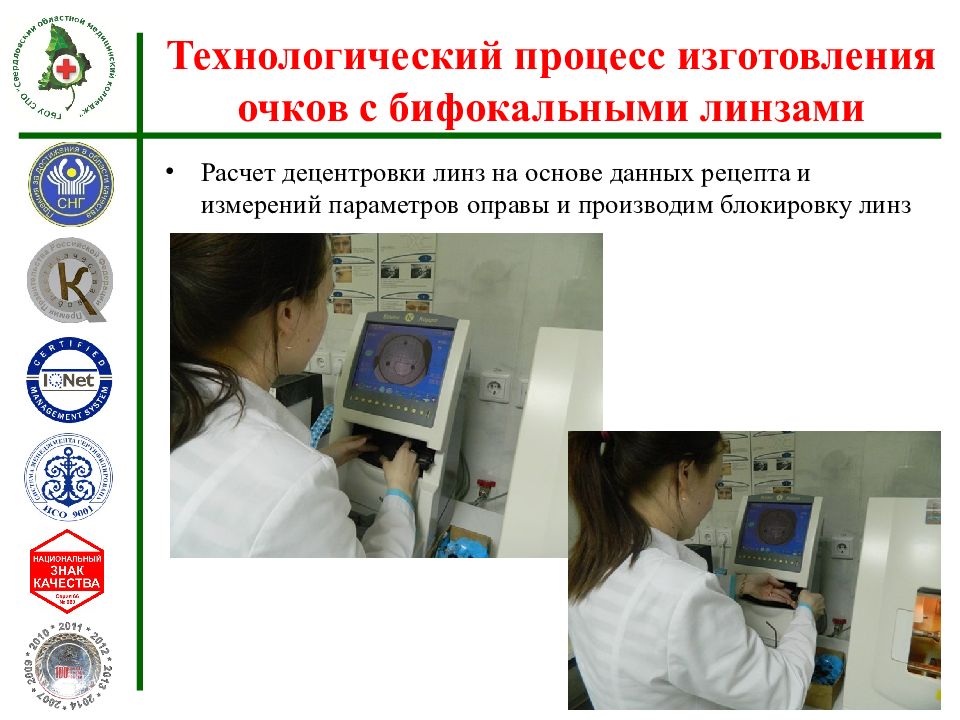

Расчет децентровки линз на основе данных рецепта и измерений параметров оправы и производим блокировку линз

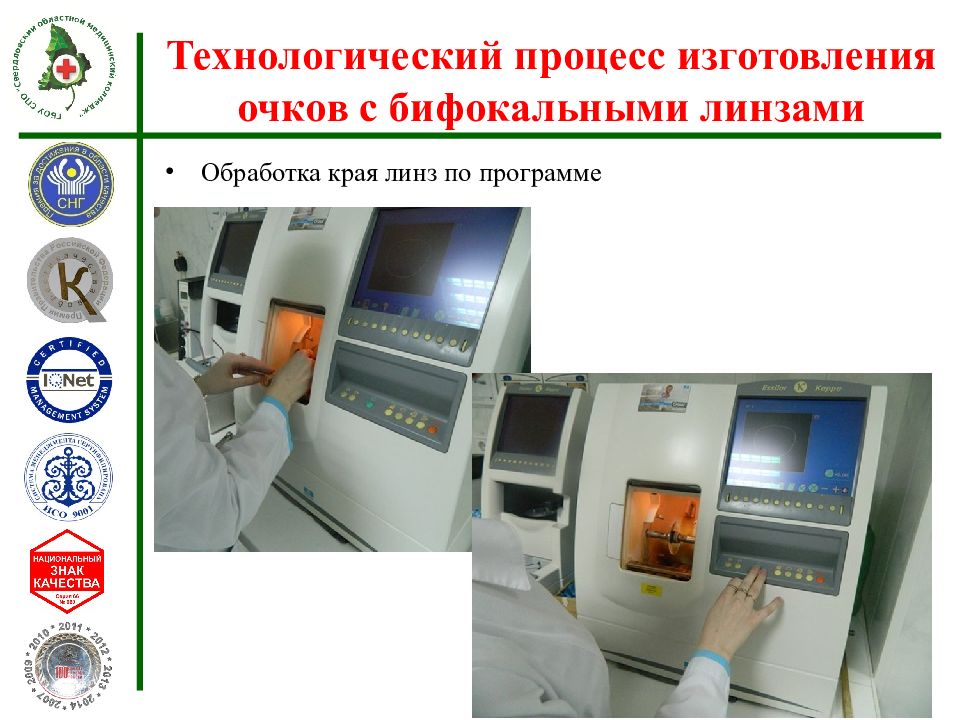

Обработка края линз по программе

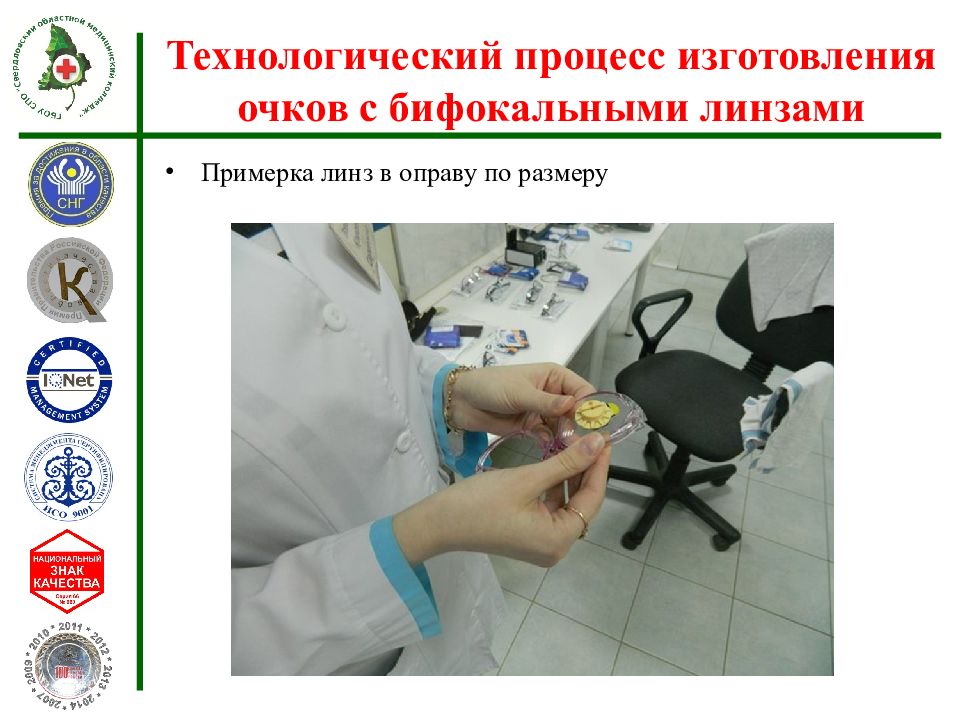

Примерка линз в оправу по размеру

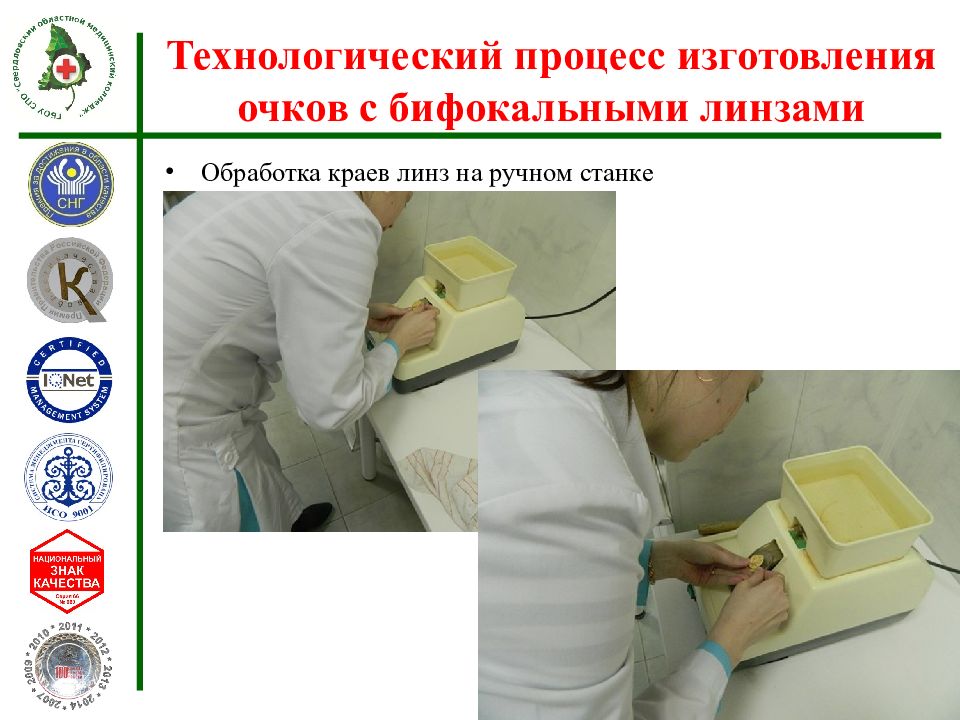

Обработка краев линз на ручном станке

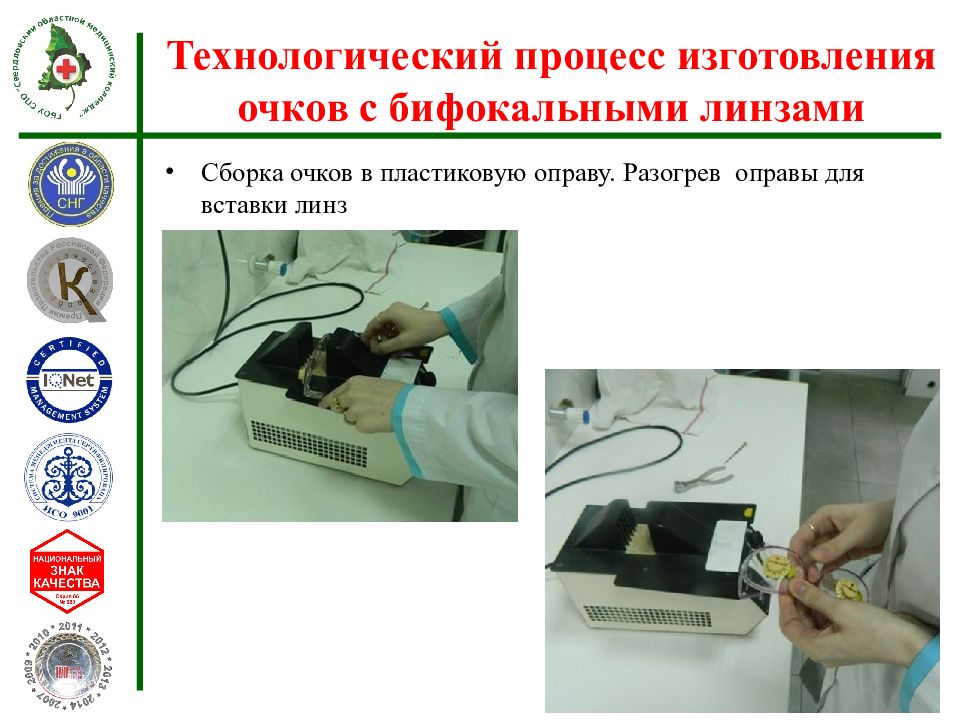

Сборка очков в пластиковую оправу. Разогрев оправы для вставки линз

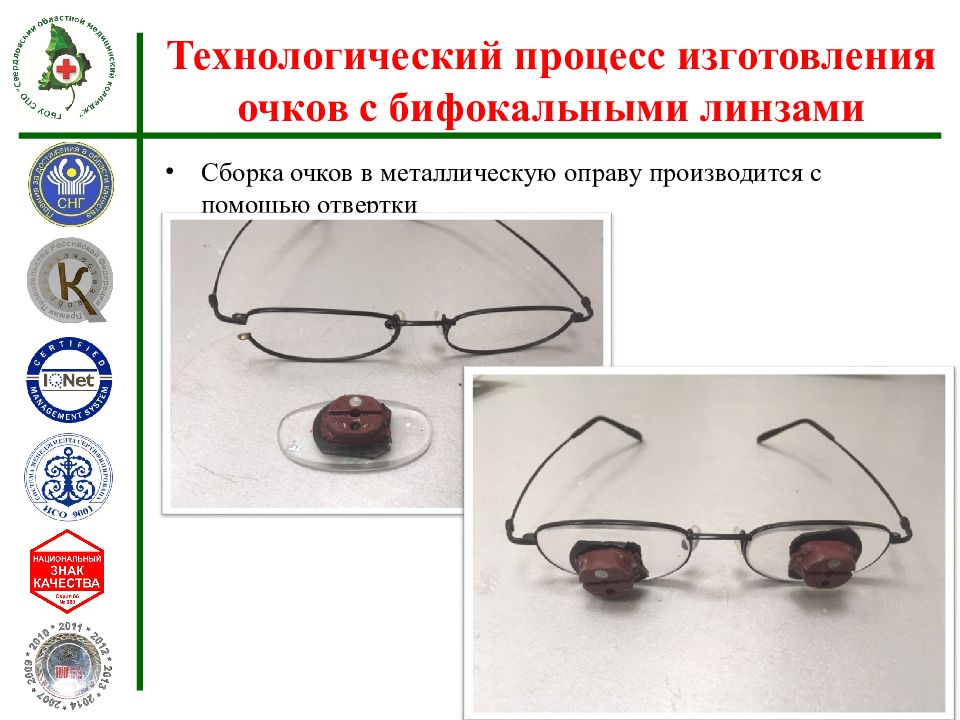

Сборка очков в металлическую оправу производится с помощью отвертки

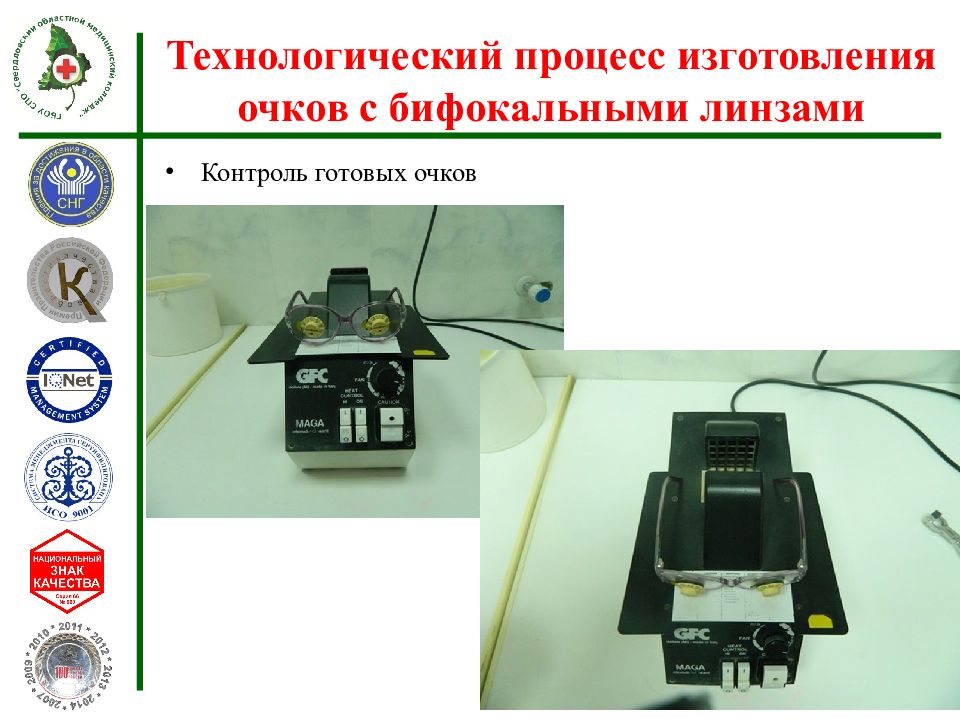

Контроль готовых очков

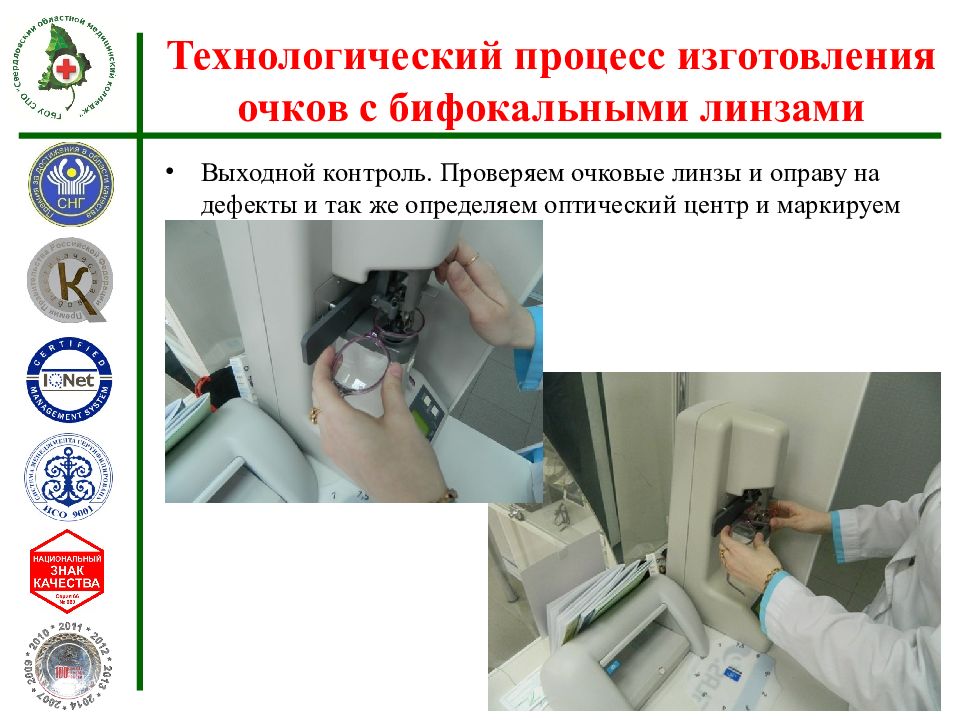

Выходной контроль. Проверяем очковые линзы и оправу на дефекты и так же определяем оптический центр и маркируем

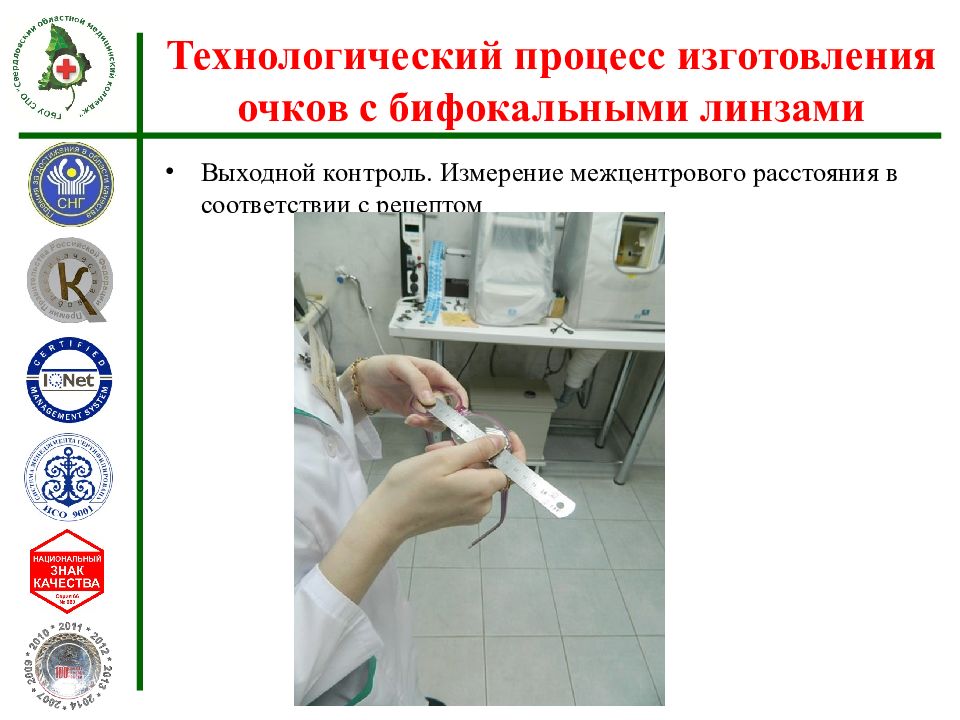

Выходной контроль. Измерение межцентрового расстояния в соответствии с рецептом
Контроль качества готовой продукции.
Заполнение рабочей тетради тема №7 задания с №18 по №20. Сдать работы до 14:00 29.01.2021 Домашнее задание отправляете на электронную почту dvurechenskayaks18@gmail.com
