Первый слайд презентации: Металлические конструкции, включая сварку Часть 1 Элементы и соединения
Ауд. 6-313 Федеральное государственное бюджетное образовательное учреждение высшего образования «Уфимский государственный нефтяной технический университет» Архитектурно-строительный институт Кафедра Строительные конструкции Порываев Илья Аркадьевич – к.т.н., доцент
Слайд 2
Лекция 5 Болтовые соединения. Общие сведения, классификация. Основы расчета Общие сведения и классификация болтовых соединений металлических конструкций Работа и расчет болтовых соединений Основы конструирования болтовых соединений
Слайд 3

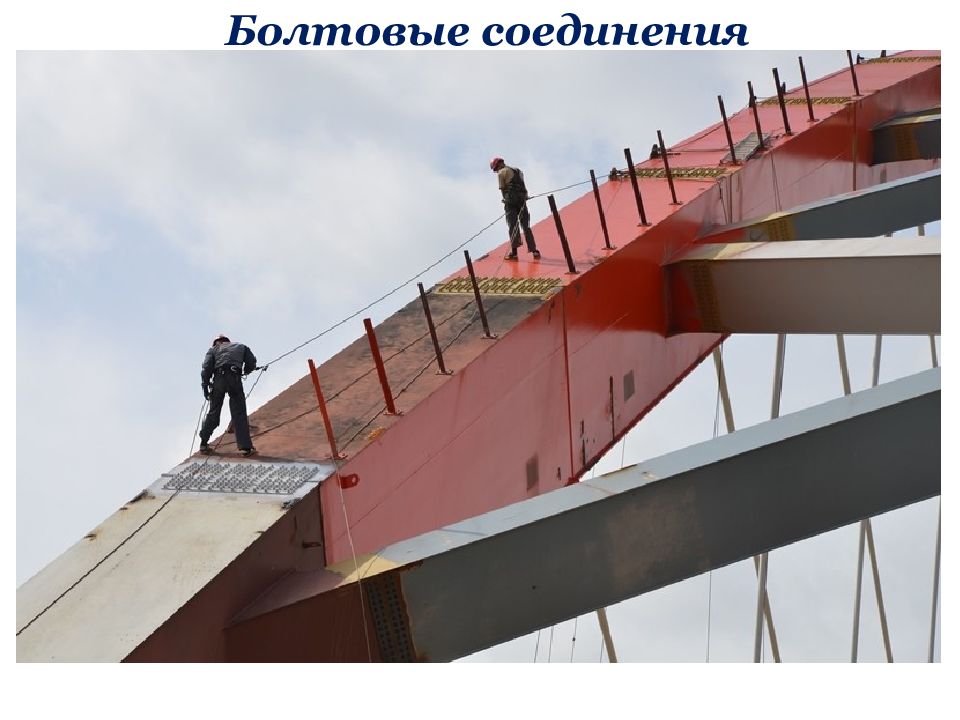

Общие сведения и классификация болтовых соединений металлических конструкций

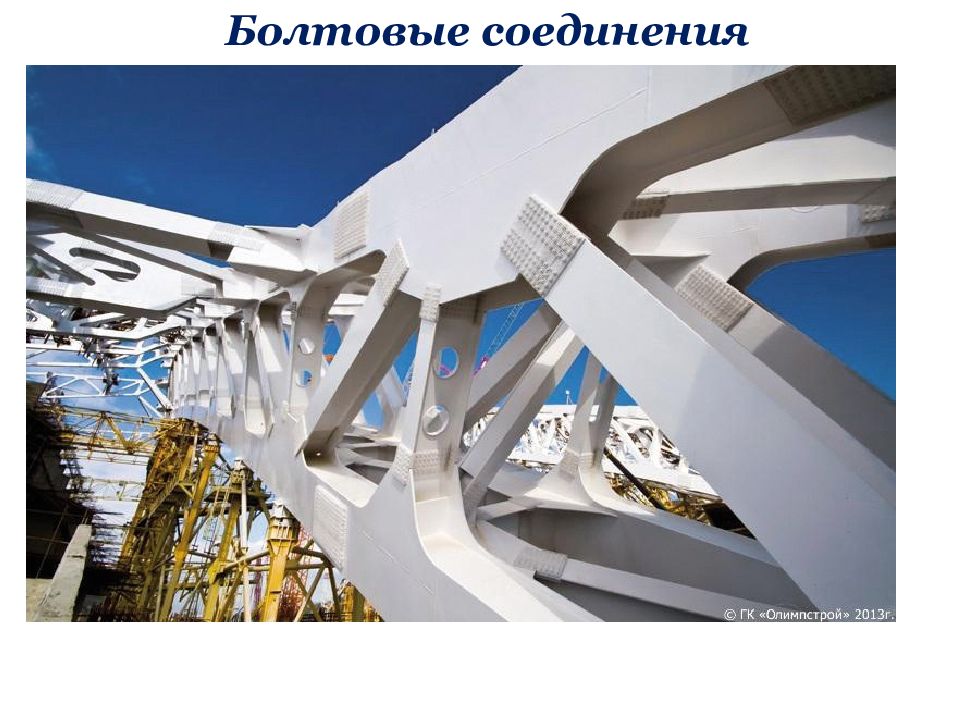

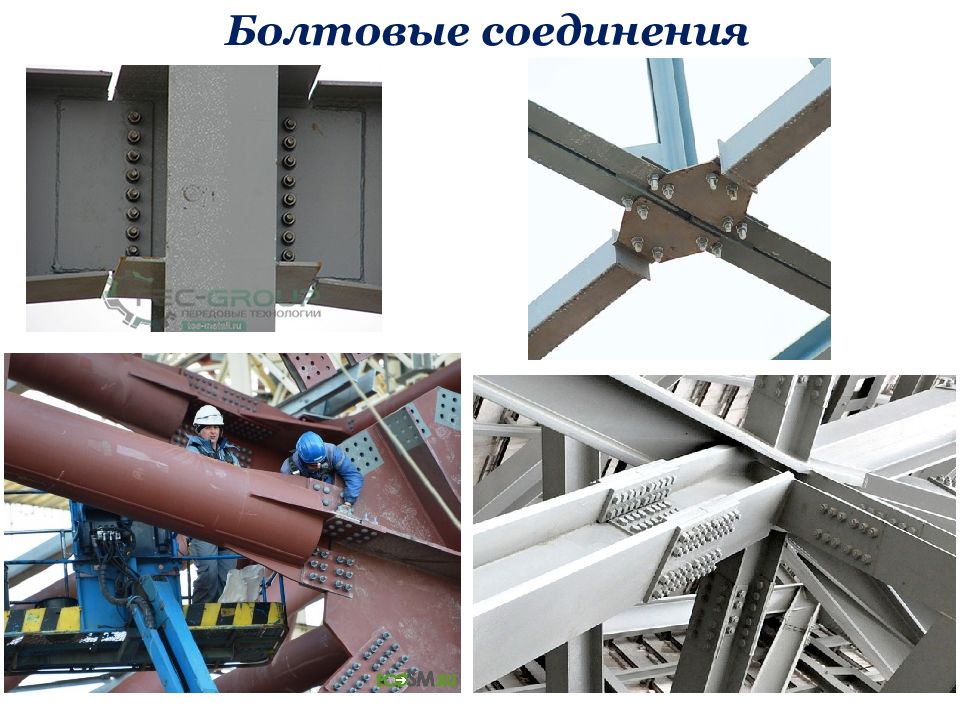

Слайд 8

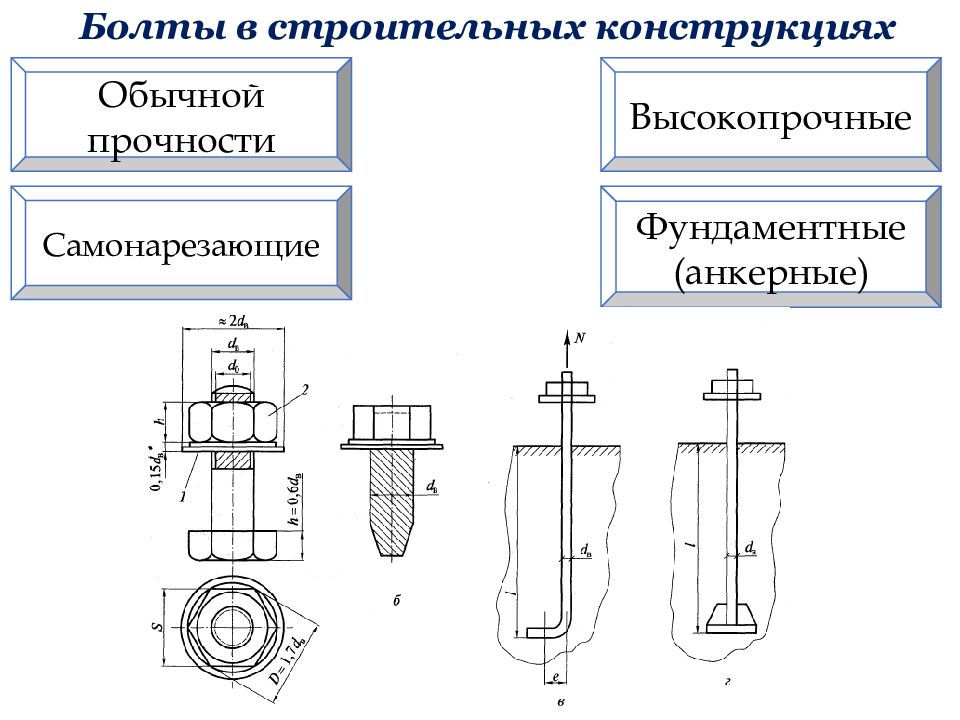

Болты в строительных конструкциях Обычной прочности Высокопрочные Самонарезающие Фундаментные (анкерные)
Слайд 10

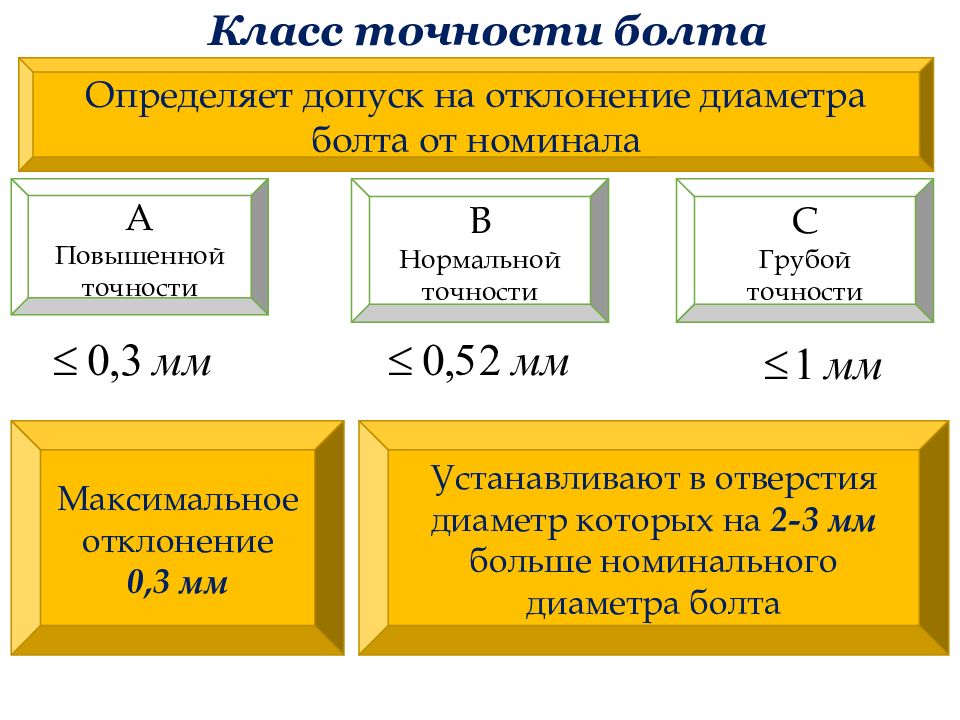

Класс точности болта А Повышенной точности В Нормальной точности С Грубой точности Определяет допуск на отклонение диаметра болта от номинала Устанавливают в отверстия диаметр которых на 2-3 мм больше номинального диаметра болта Максимальное отклонение 0,3 мм
Слайд 11
Класс прочности болта X.Y 5.6; 5.8; 8.8; 10.9; 12.9 X*10 временное сопротивление (кН/см 2 ) X*Y предел текучести (кН/см 2 )
Слайд 12
Номинальный диаметр болта М16; М(18); М20; М(22); М24; М(27); М(30); М36; М42; М48 Фундаментные болты 12, 16, 20, 24, 30, 36, 42, 48, 56, 64, 72, 80, 90, 100, 110, 125, 140
Слайд 13

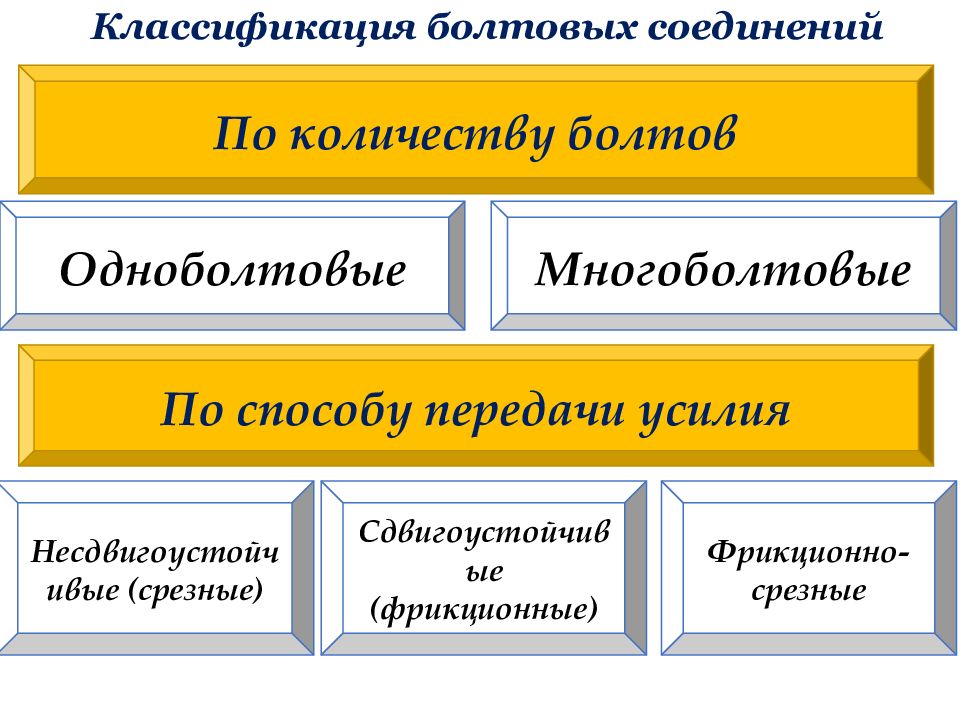

Классификация болтовых соединений По количеству болтов По способу передачи усилия Одноболтовые Многоболтовые Несдвигоустойчивые (срезные) Сдвигоустойчивые (фрикционные) Фрикционно-срезные

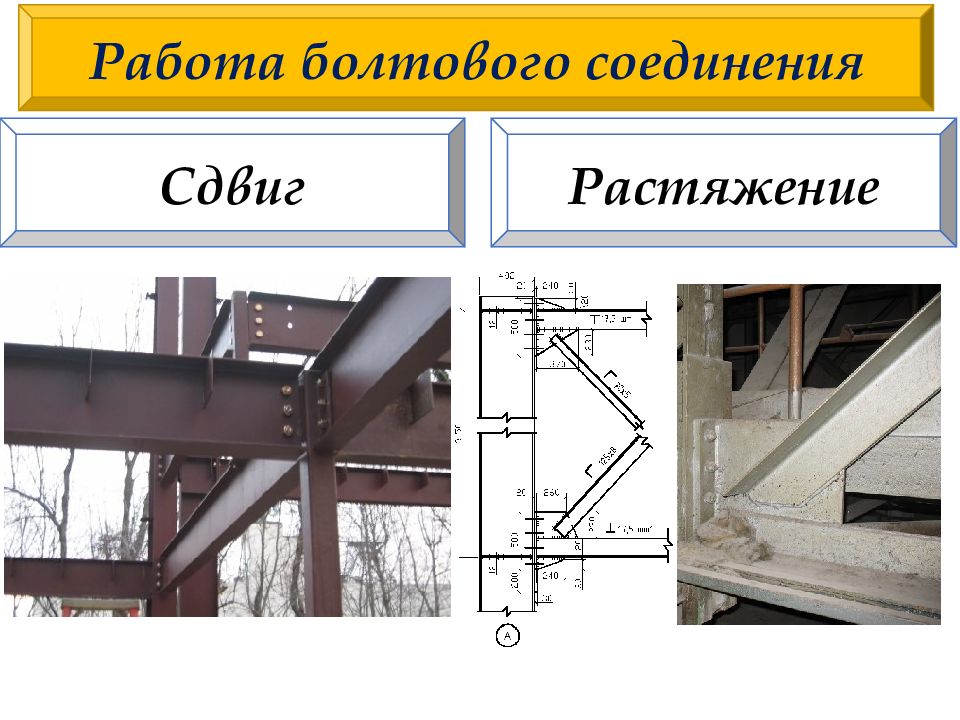

Слайд 16
I – болты грубой и нормальной точности II – болты повышенной точности III – высокопрочные болты 1 – силы трения между соединяемыми элементами не преодолены, сдвига не происходит, упругая работа 2 – силы трения преодолены, сдвиг всего соединения на величину зазора между поверхностями отверстия и стержнем болта 3 – усилие передается давлением поверхности отверстия на стержень болта. Стержень болта и края отверстия обминаются. Болт растягивается и изгибается 4 – упругопластическая работа, разрушение соединения в результате Среза болта; Смятия или выкола одного из соединяемых элементов
Слайд 17
Болты обычной прочности Срез болта Смятие поверхности соединяемых элементов Количество болтов
Слайд 18
Болты обычной прочности Растяжение болта При расчете элементов учитывают ослабление сечения отверстиями
Слайд 19

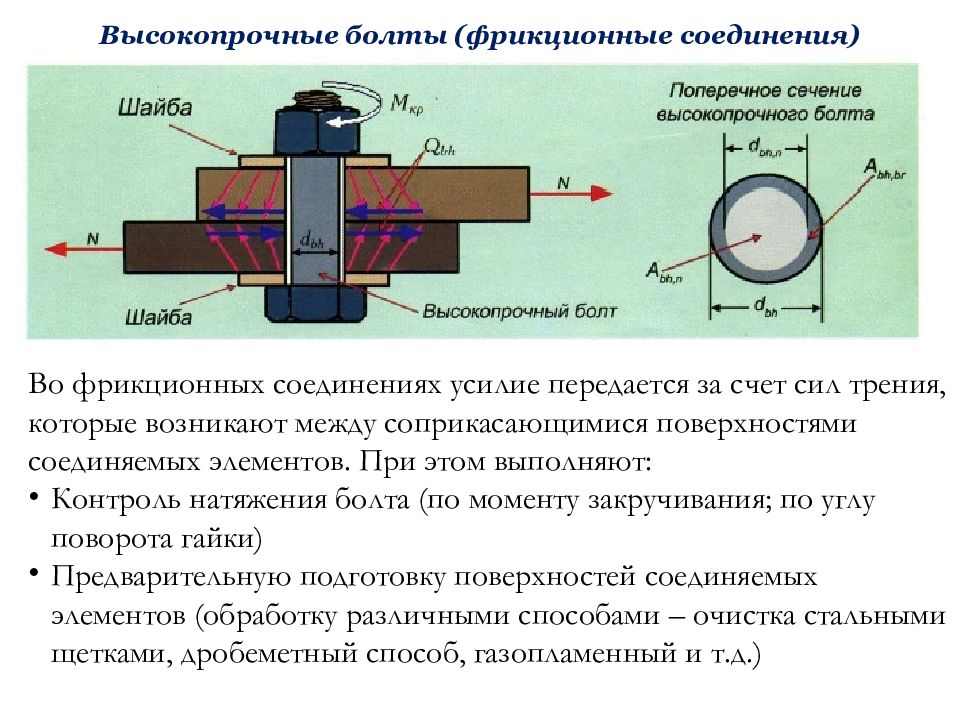

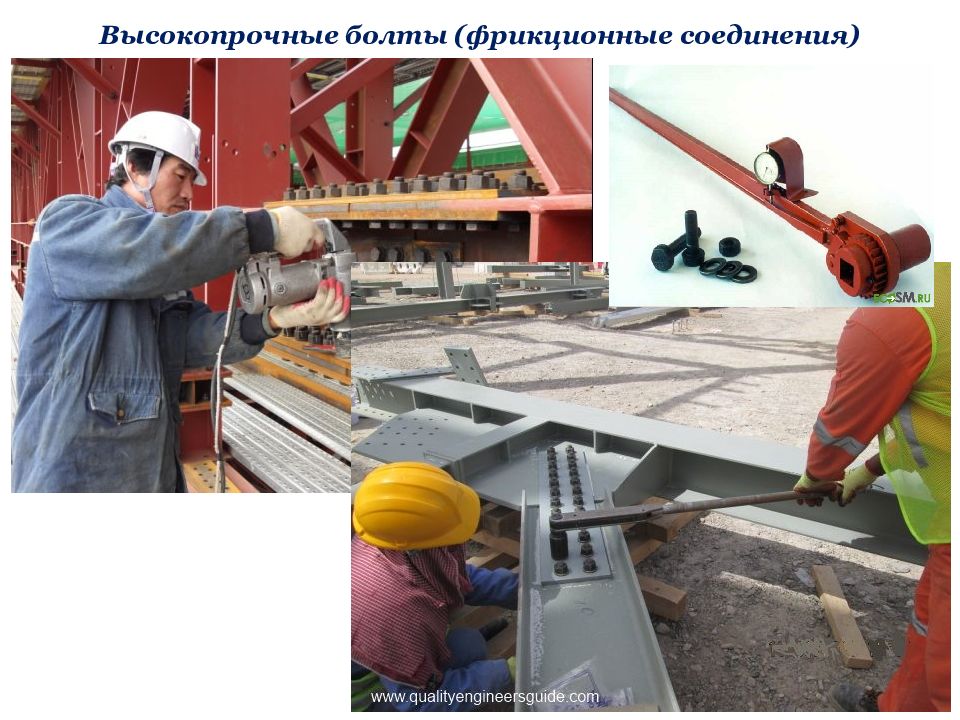

Высокопрочные болты (фрикционные соединения) Во фрикционных соединениях усилие передается за счет сил трения, которые возникают между соприкасающимися поверхностями соединяемых элементов. При этом выполняют: Контроль натяжения болта (по моменту закручивания; по углу поворота гайки) Предварительную подготовку поверхностей соединяемых элементов (обработку различными способами – очистка стальными щетками, дробеметный способ, газопламенный и т.д.)
Слайд 21
Высокопрочные болты (фрикционные соединения) Усилие, которое может быть воспринято каждой плоскостью трения элементов, стянутых одним болтом Требуемое количество болтов
Слайд 23

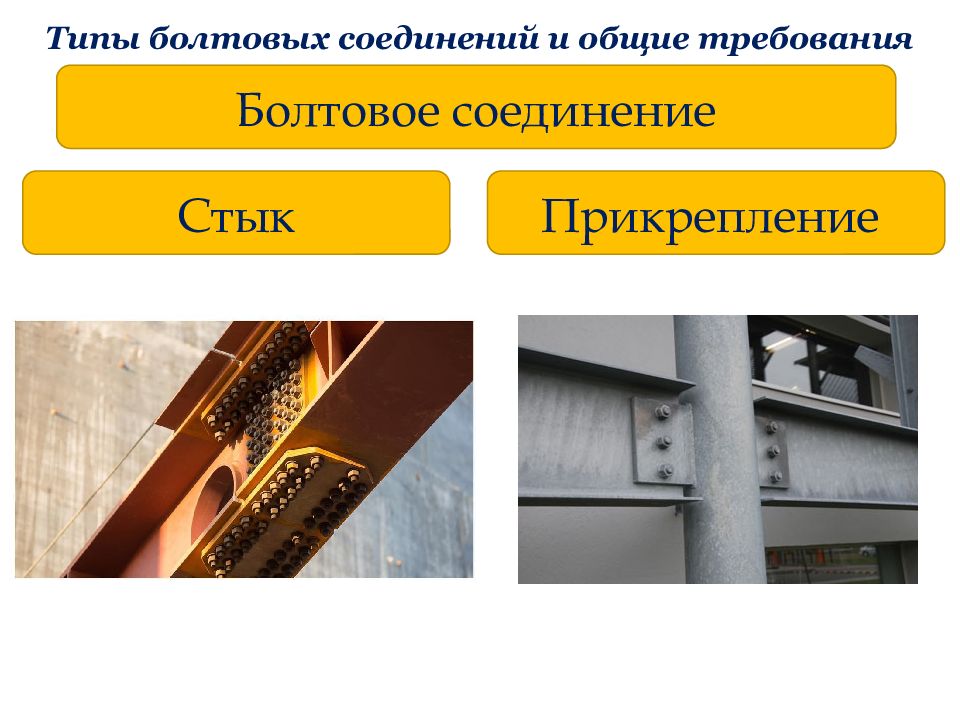

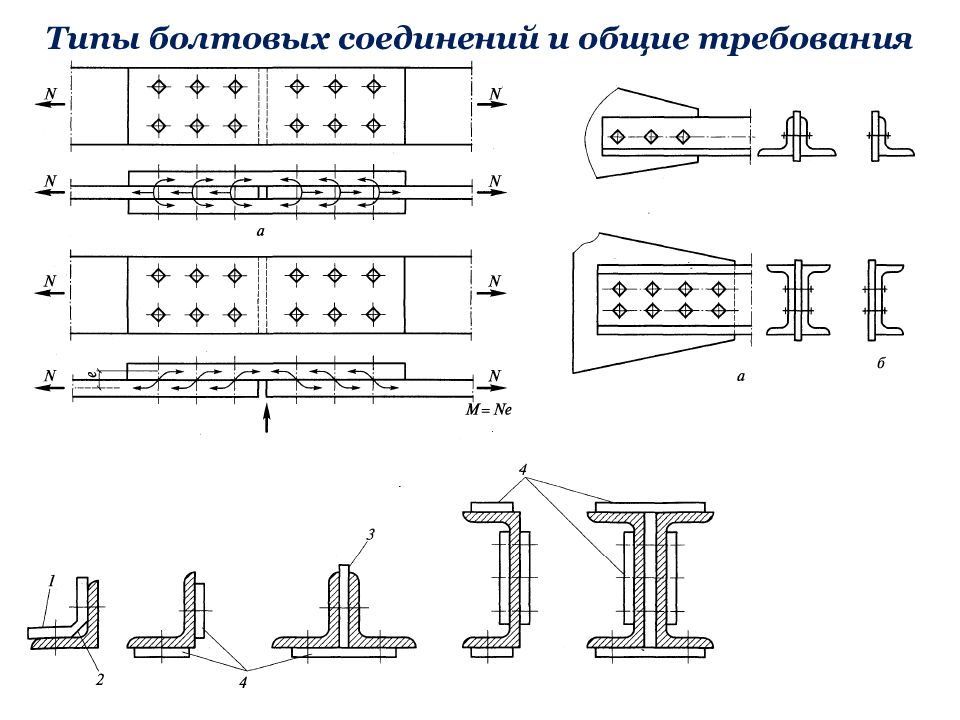

Типы болтовых соединений и общие требования Болтовое соединение Стык Прикрепление
Слайд 24

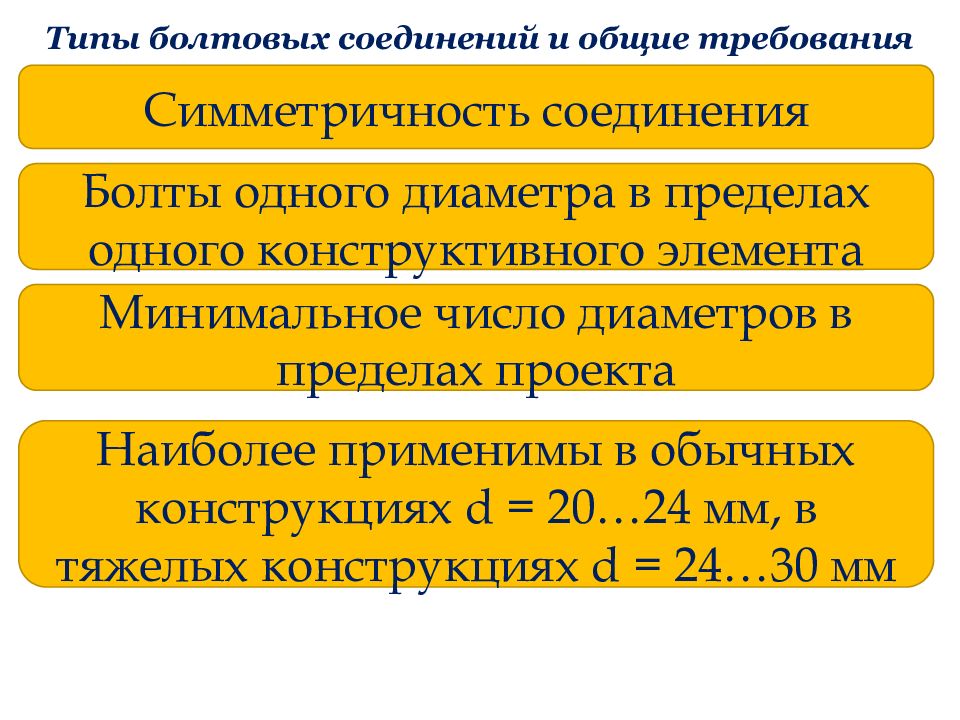

Типы болтовых соединений и общие требования Симметричность соединения Болты одного диаметра в пределах одного конструктивного элемента Минимальное число диаметров в пределах проекта Наиболее применимы в обычных конструкциях d = 20…24 мм, в тяжелых конструкциях d = 24…30 мм
Слайд 26
Размещение болтов в соединении Наилучшая передача усилия с одного элемента на другой кратчайшим путем при одновременном обеспечении удобства выполнения соединения В стыках и узлах прикрепления болты располагают на минимальных расстояниях В малонагруженных соединениях (конструктивных) на максимальных расстояниях СП 16.13330.2017 Таблица 40
Слайд 27

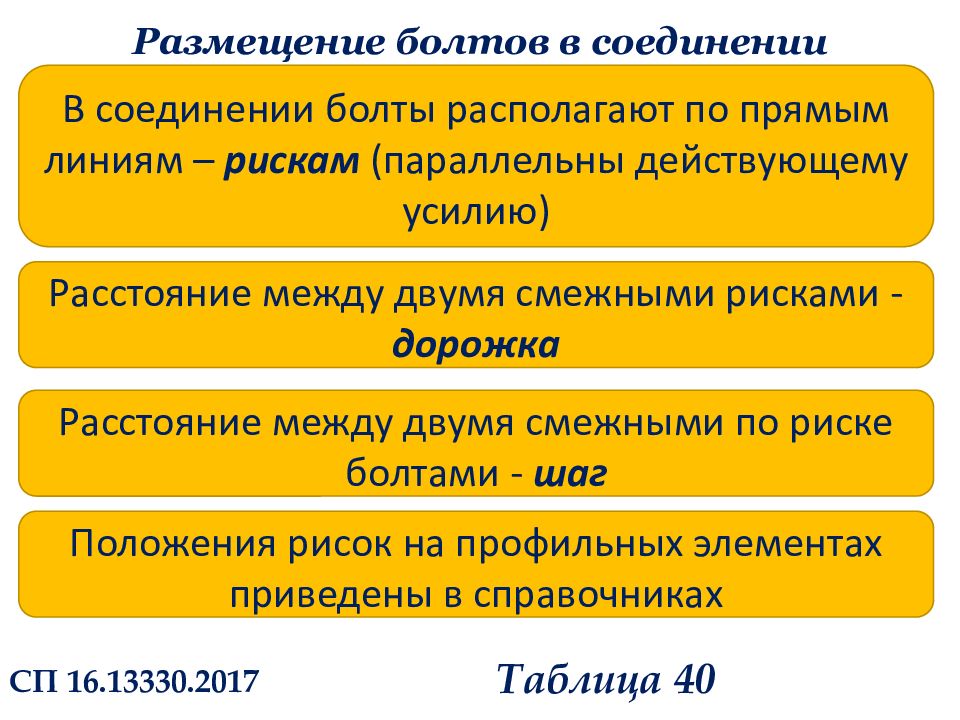

Размещение болтов в соединении В соединении болты располагают по прямым линиям – рискам (параллельны действующему усилию) Расстояние между двумя смежными рисками - дорожка Расстояние между двумя смежными по риске болтами - шаг Положения рисок на профильных элементах приведены в справочниках СП 16.13330.2017 Таблица 40
