Первый слайд презентации: Металлические конструкции, включая сварку Часть 1 Элементы и соединения
Ауд. 6-313 Федеральное государственное бюджетное образовательное учреждение высшего образования «Уфимский государственный нефтяной технический университет» Архитектурно-строительный институт Кафедра Строительные конструкции Порываев Илья Аркадьевич – к.т.н. доцент
Слайд 2
Лекция 8 Фермы Классификация и области применения ферм Действительная работа и основы расчета элементов ферм Основы конструирования ферм
Слайд 4

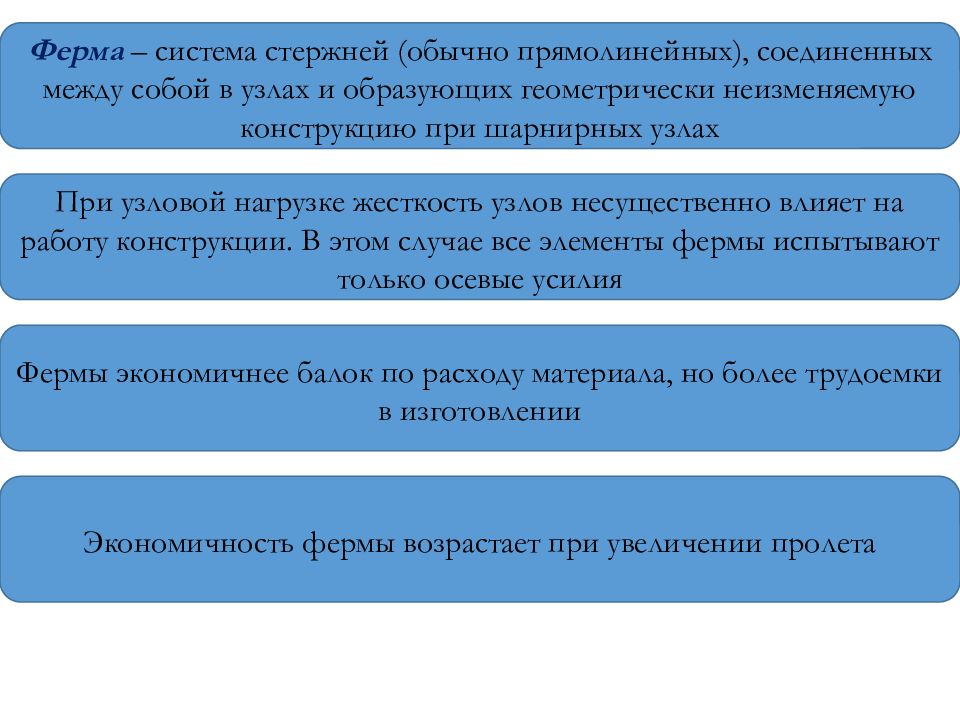

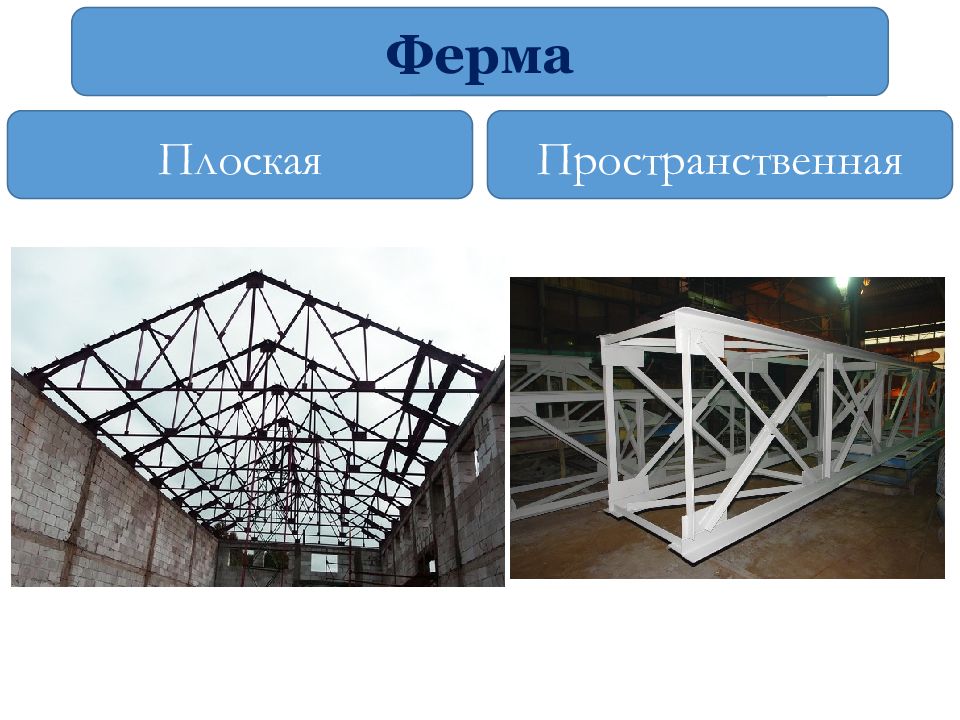

Ферма – система стержней (обычно прямолинейных), соединенных между собой в узлах и образующих геометрически неизменяемую конструкцию при шарнирных узлах При узловой нагрузке жесткость узлов несущественно влияет на работу конструкции. В этом случае все элементы фермы испытывают только осевые усилия Фермы экономичнее балок по расходу материала, но более трудоемки в изготовлении Экономичность фермы возрастает при увеличении пролета
Слайд 8

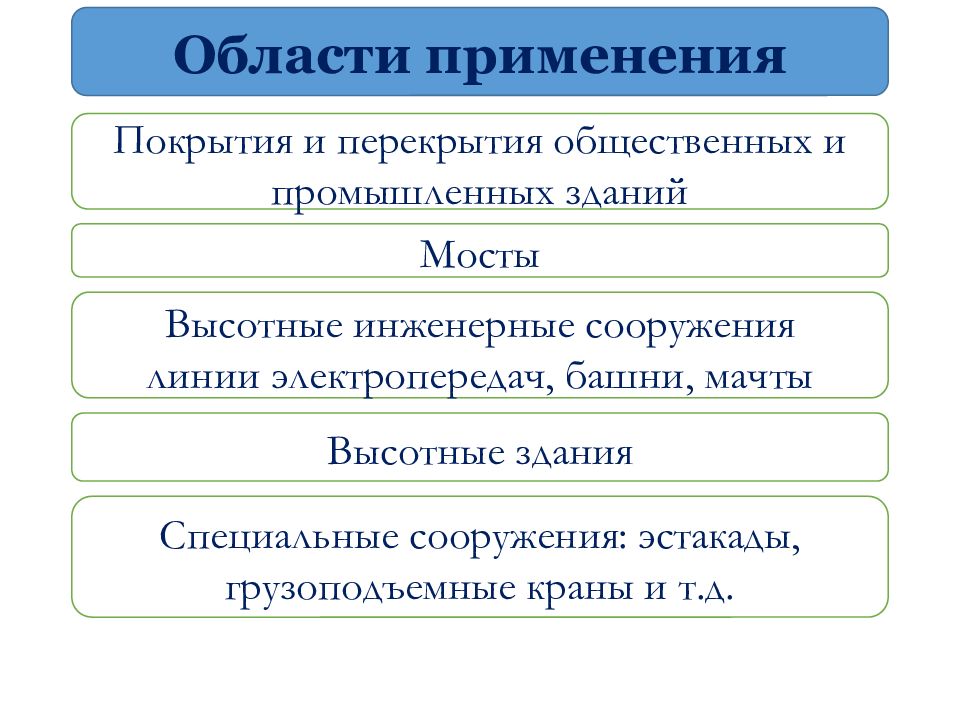

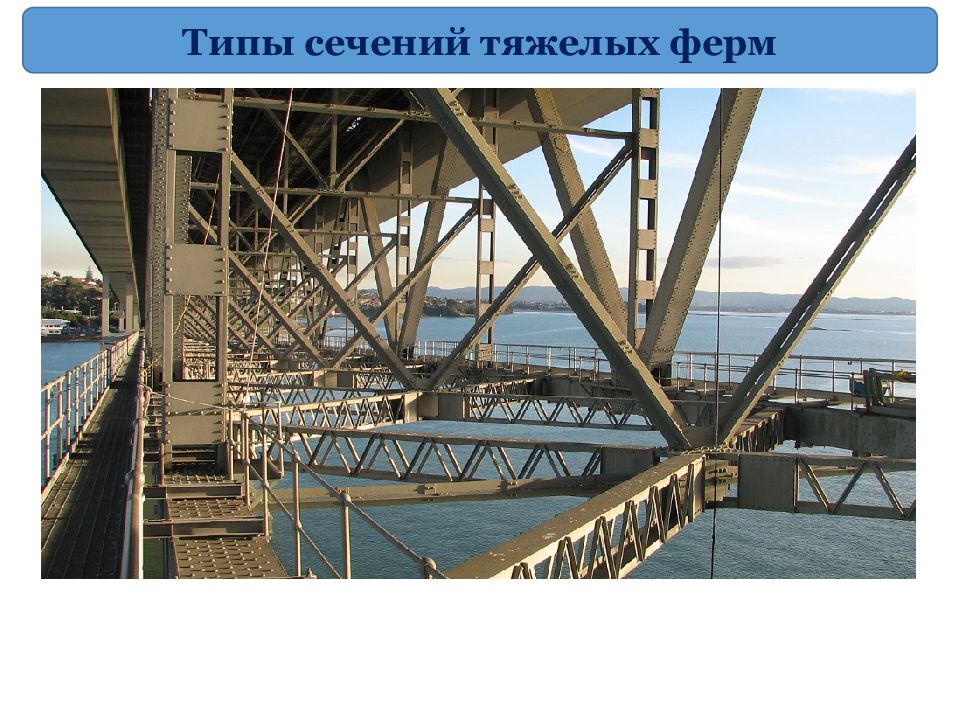

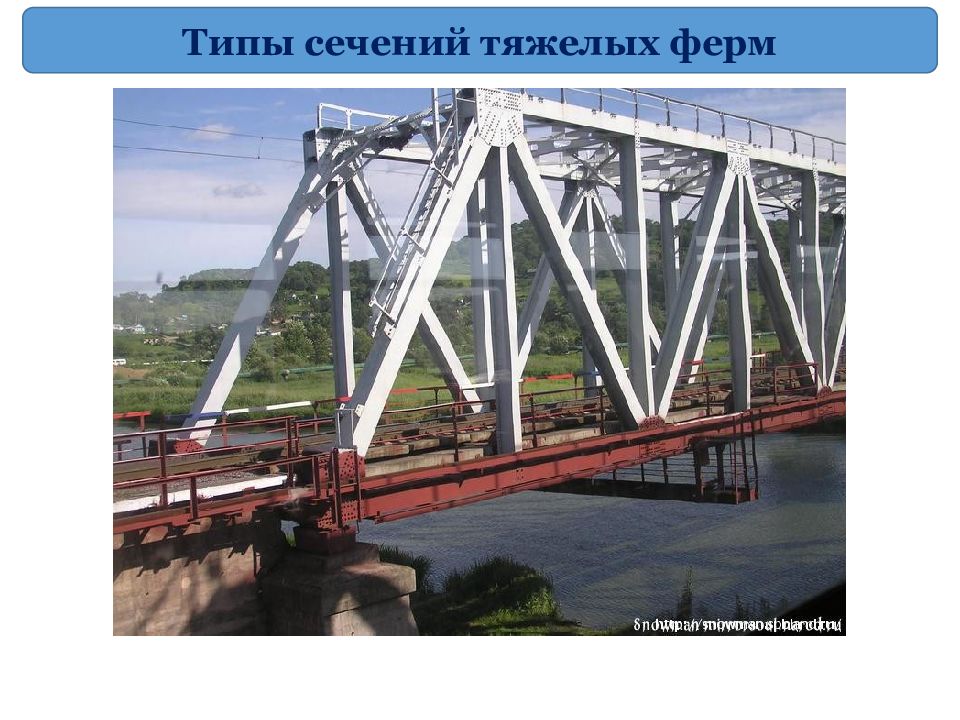

Области применения Покрытия и перекрытия общественных и промышленных зданий Мосты Высотные инженерные сооружения линии электропередач, башни, мачты Высотные здания Специальные сооружения: эстакады, грузоподъемные краны и т.д.
Слайд 9

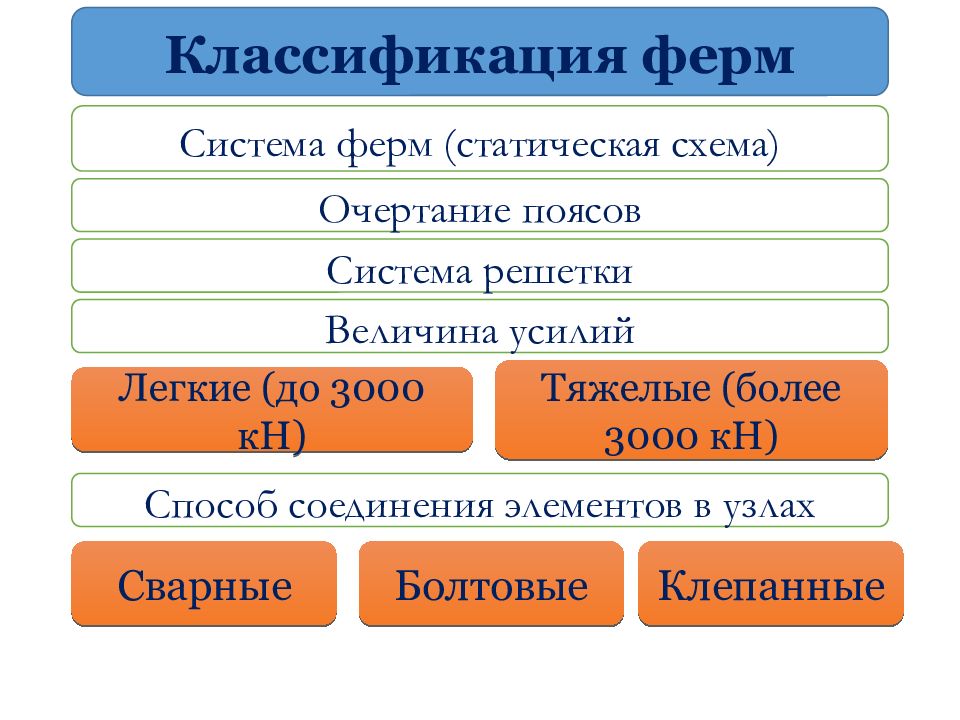

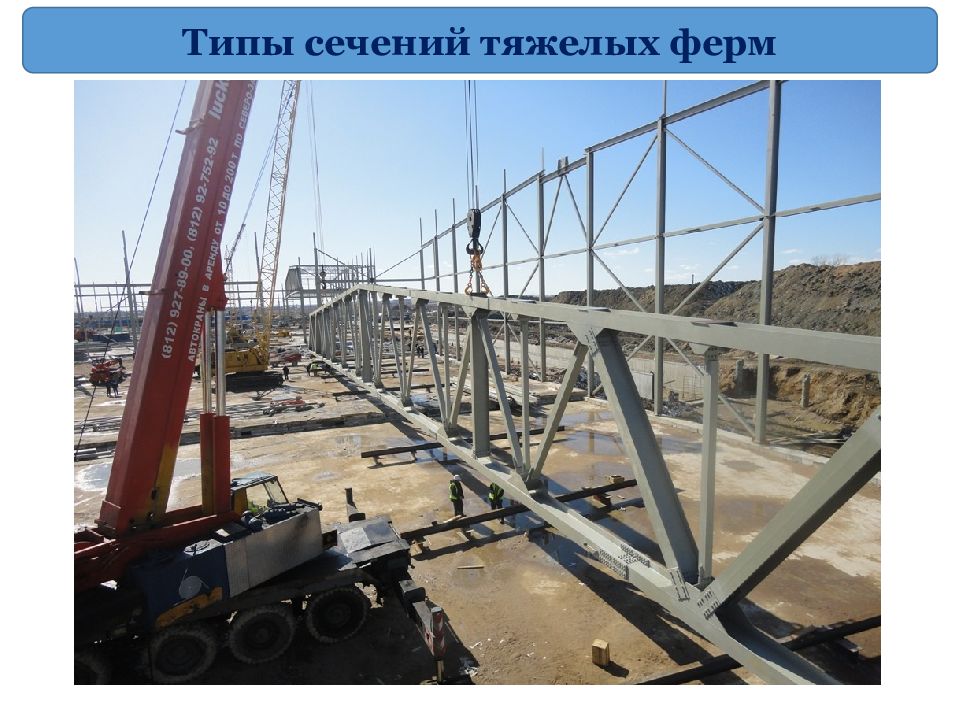

Классификация ферм Система ферм (статическая схема) Очертание поясов Система решетки Величина усилий Легкие (до 3000 кН) Тяжелые (более 3000 кН) Способ соединения элементов в узлах Сварные Болтовые Клепанные
Слайд 10

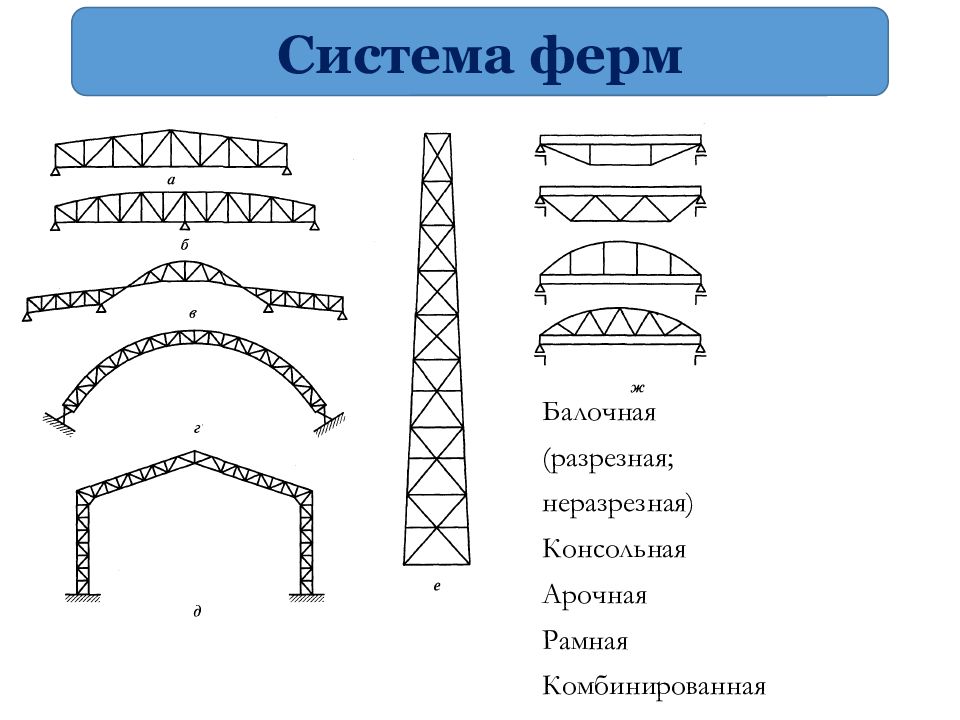

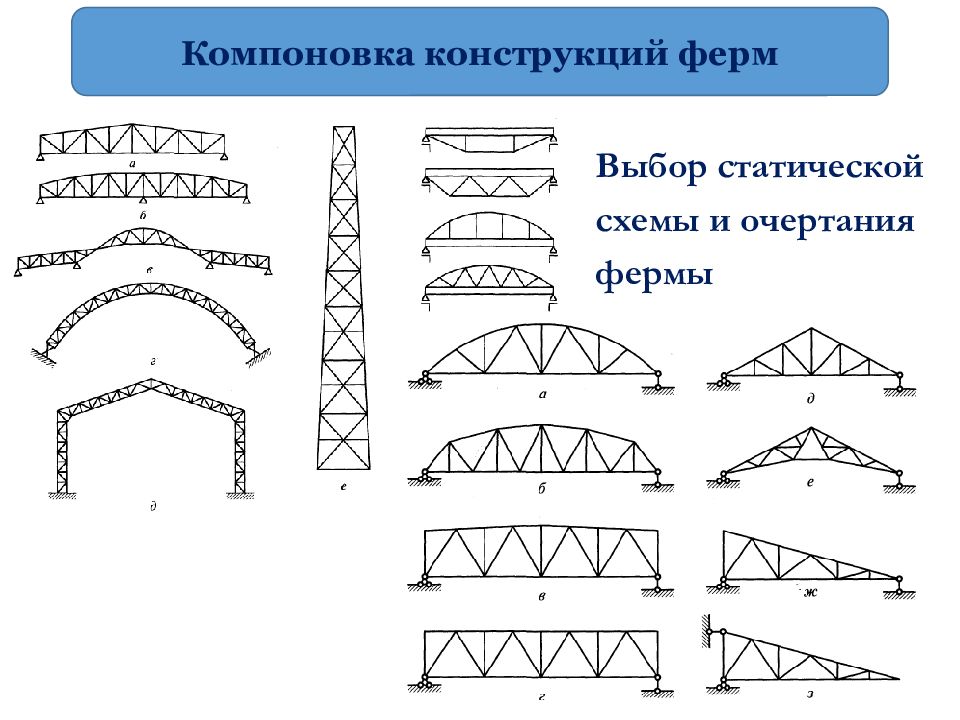

Система ферм Балочная (разрезная; неразрезная) Консольная Арочная Рамная Комбинированная
Слайд 11
Очертание поясов Сегментное Полигональное Трапецеидальное С параллельными поясами Треугольное
Слайд 12

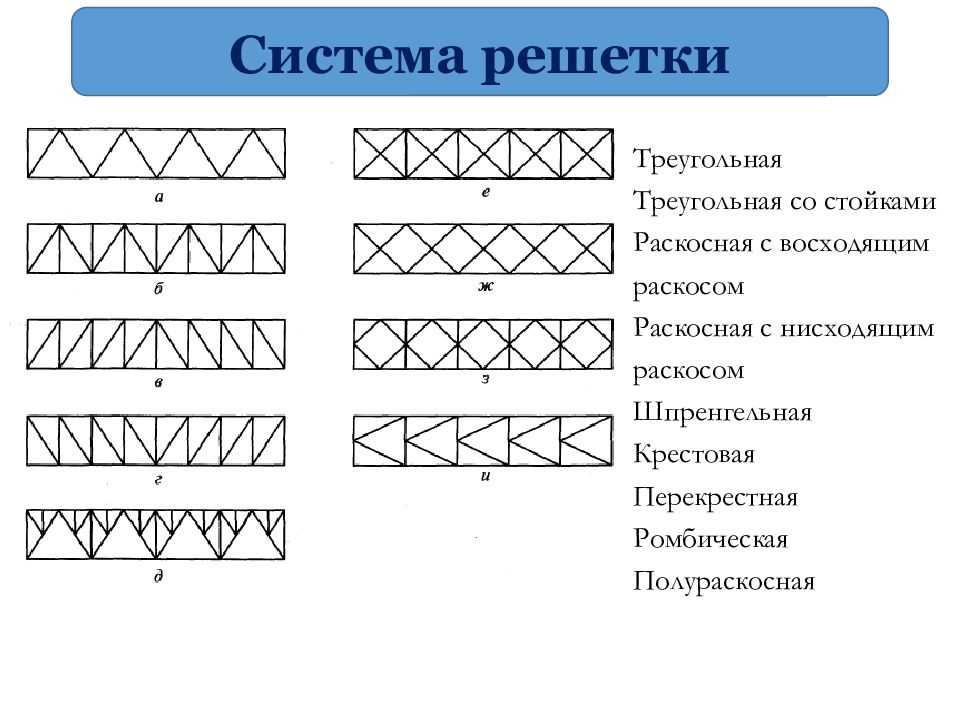

Система решетки Треугольная Треугольная со стойками Раскосная с восходящим раскосом Раскосная с нисходящим раскосом Шпренгельная Крестовая Перекрестная Ромбическая Полураскосная
Слайд 14

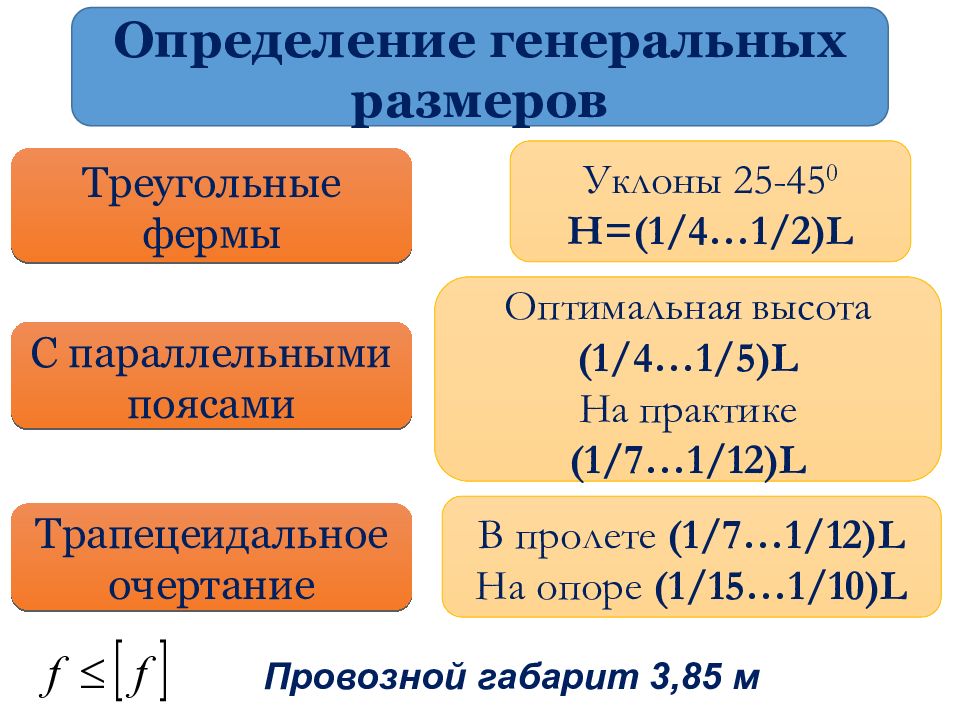

Определение генеральных размеров Треугольные фермы Уклоны 25-45 0 H=(1/4…1/2)L С параллельными поясами Оптимальная высота (1/4…1/5) L На практике (1/7…1/12) L Провозной габарит 3,85 м Трапецеидальное очертание В пролете (1/7…1/12) L На опоре (1/15…1/10) L
Слайд 15
Размеры панели и система решетки Соответствие расстоянию между элементами, передающими нагрузку на ферму и оптимальный угол наклона раскосов Треугольная решетка 45 0 Раскосная решетка 35 0
Слайд 27

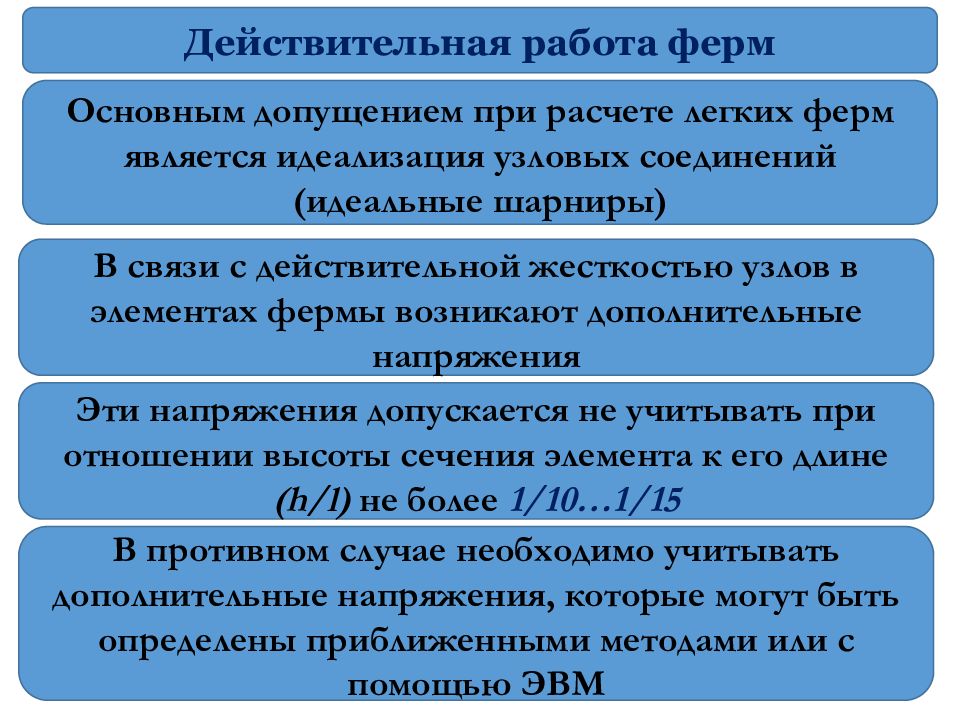

Действительная работа ферм Основным допущением при расчете легких ферм является идеализация узловых соединений (идеальные шарниры) В связи с действительной жесткостью узлов в элементах фермы возникают дополнительные напряжения Эти напряжения допускается не учитывать при отношении высоты сечения элемента к его длине (h/l) не более 1/10…1/15 В противном случае необходимо учитывать дополнительные напряжения, которые могут быть определены приближенными методами или с помощью ЭВМ
Слайд 28

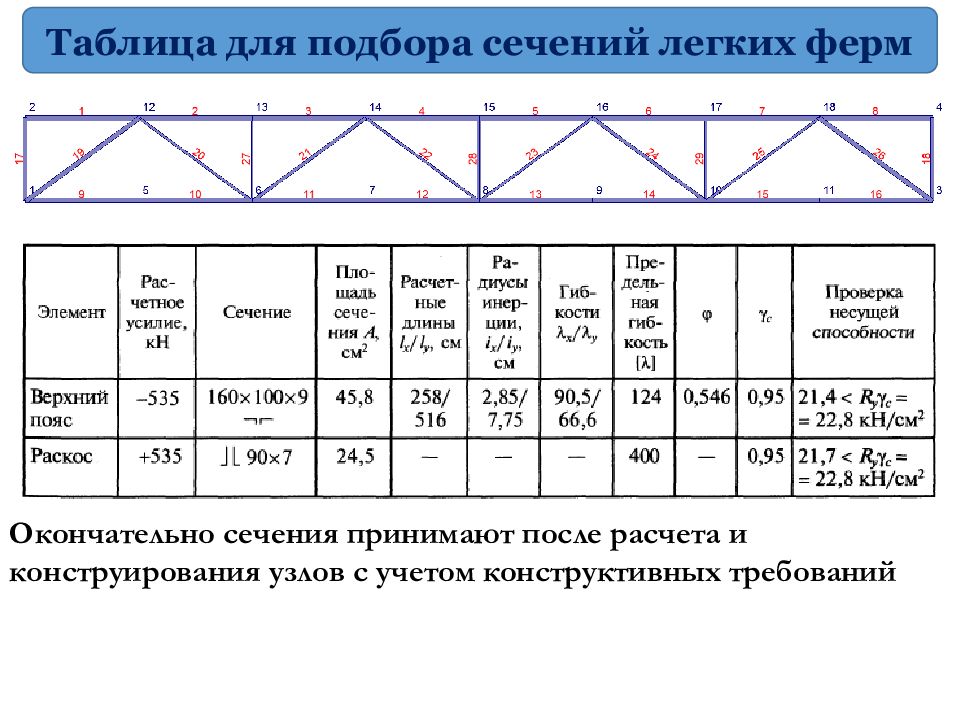

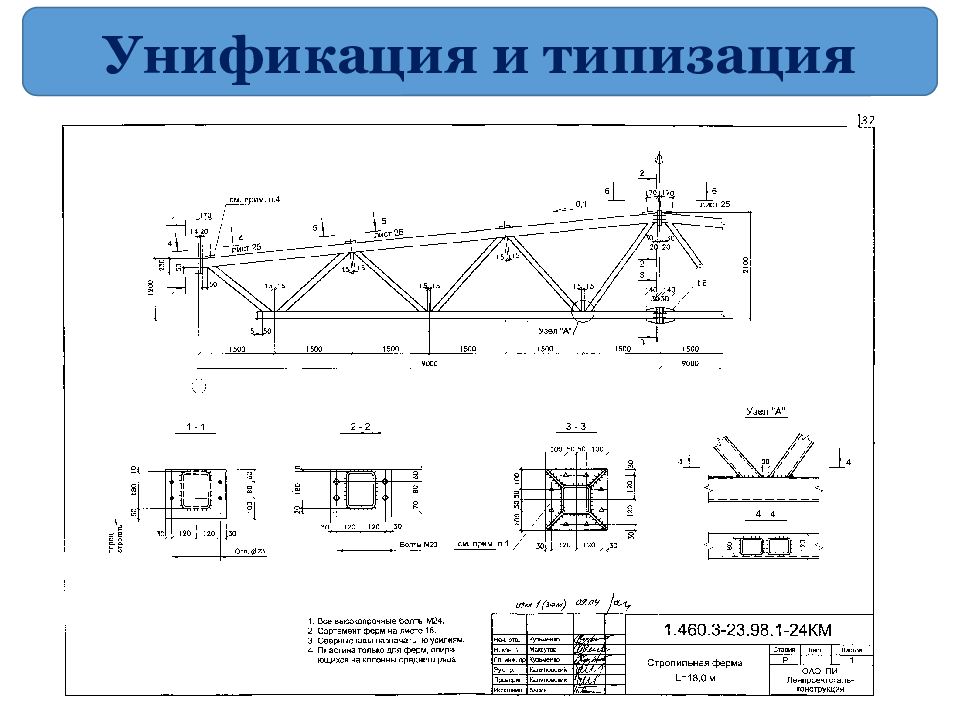

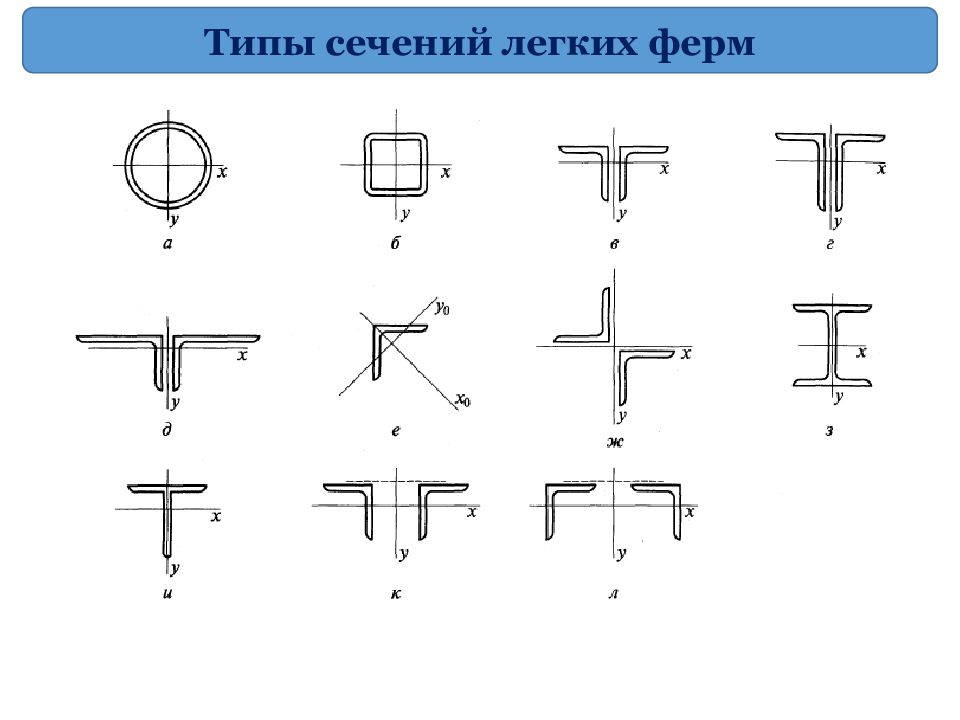

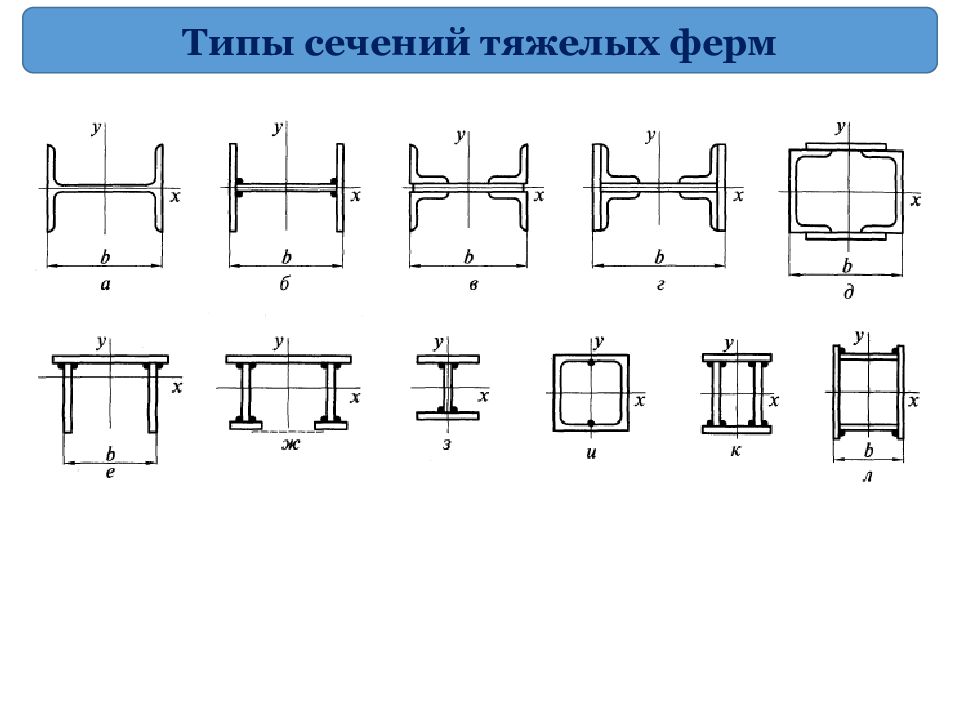

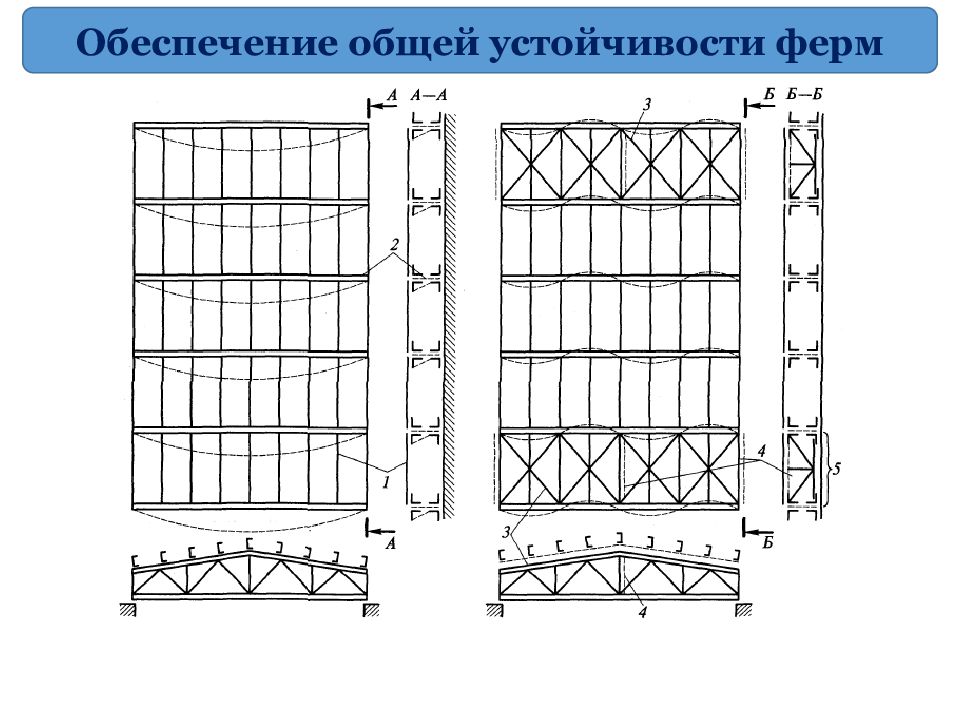

Алгоритм расчета фермы Компоновка и выбор статической схемы Унификация и типизация (легкие фермы 5-7 калибров профилей) Статический расчет и определение действующих усилий, а также перемещений Подбор сечений элементов фермы Выбор расчетной схемы и определение нагрузок Расчет и конструирование узлов фермы
