Рентгенография основной метод лучевого исследования опорно-двигательного аппарата Основные правила: более длительная выдержка и меньшее напряжение на трубке обязательная фиксация исследуемого отдела центрация трубки на интересующий участок конечность необходимо снимать с прилежащим суставом обязательное диафрагмирование отсеивающая решетка используется только для снимков позвоночника
Рентгенограммы в прямой и боковой проекции
Дополнительные методы лучевого исследования Линейная томография Рентгенография с прямым увеличением Рентгеноденситометрия Рентгеноскопия Компьютерная рентгеновская томография Магнитно-резонансная томография Остеосцинтиграфия УЗИ
Рентгенография с прямым увеличением изображения
Рентгеновская компьютерная томография
Магнитно-резонансная томография
Магнитно-резонансная томография
Остеосцинтиграфия

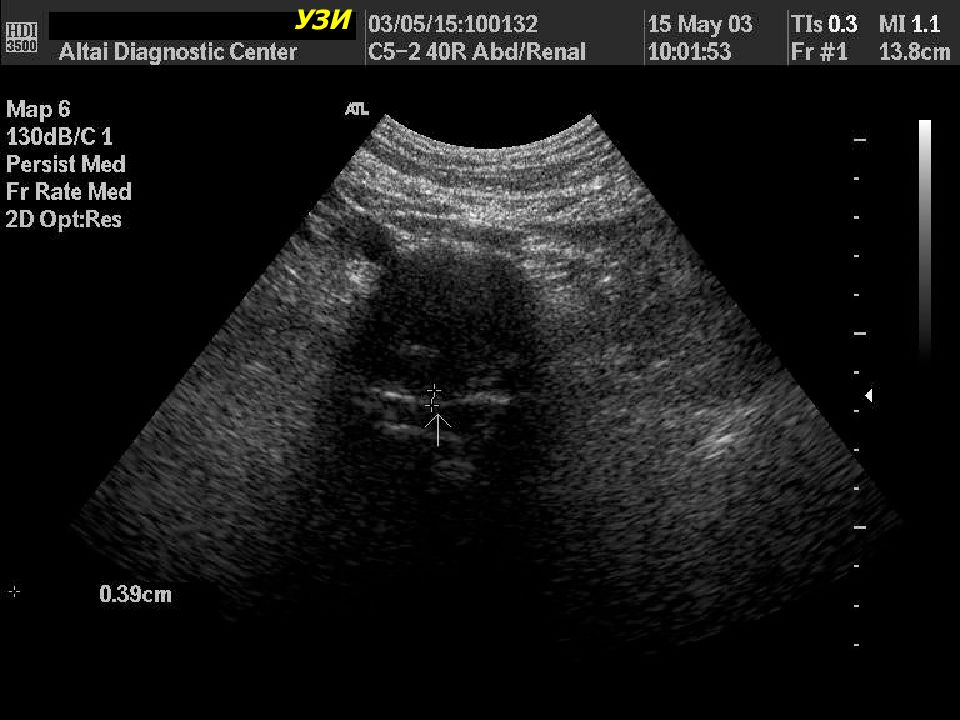

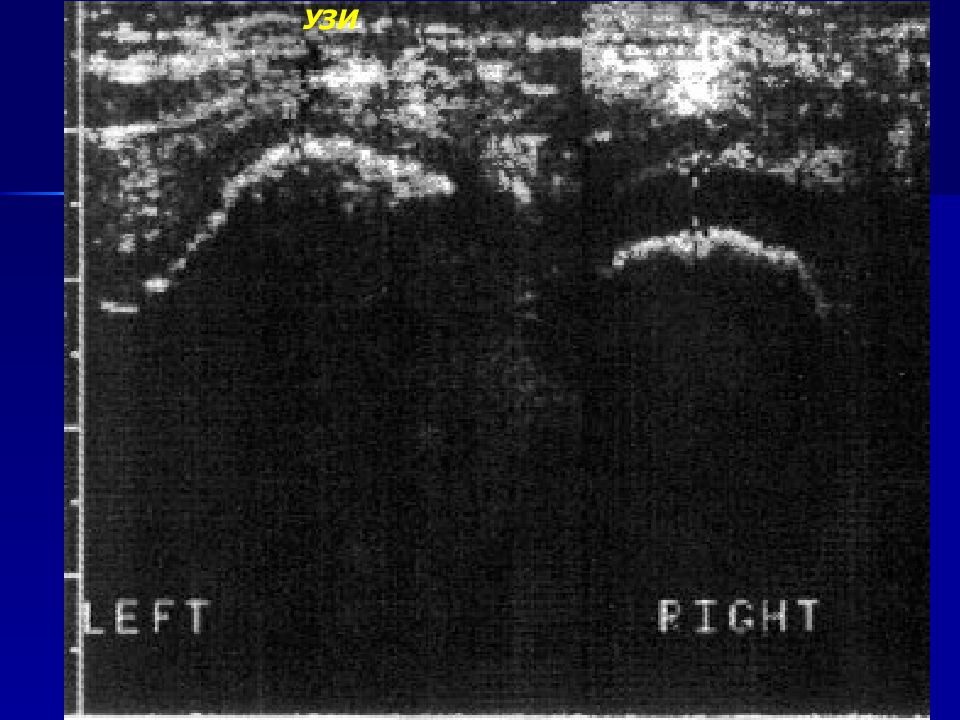

УЗИ
УЗИ

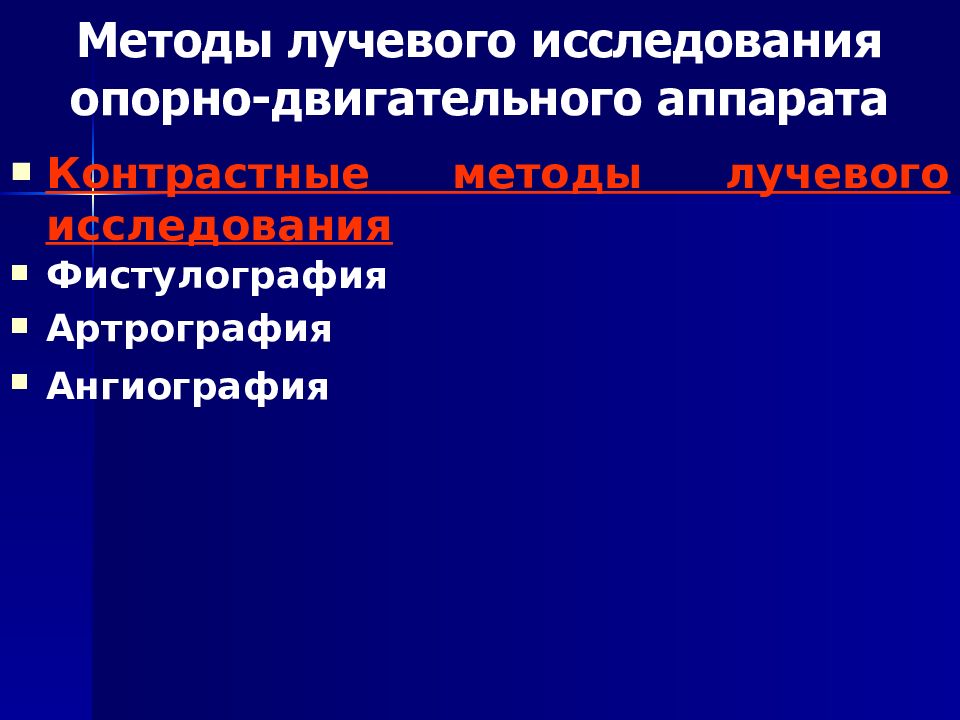

Контрастные методы лучевого исследования Фистулография Артрография Ангиография
Артрография
Ангиография
Костно-суставной аппарат Скелет туловища позвонки, ребра, грудина Скелет головы кости черепа и лица Кости поясов конечностей верхней - лопатки, ключица нижней - тазовая Кости свободных конечностей верхней - плечо, кости предплечья и кисти нижней - бедро, кости голени и стопы

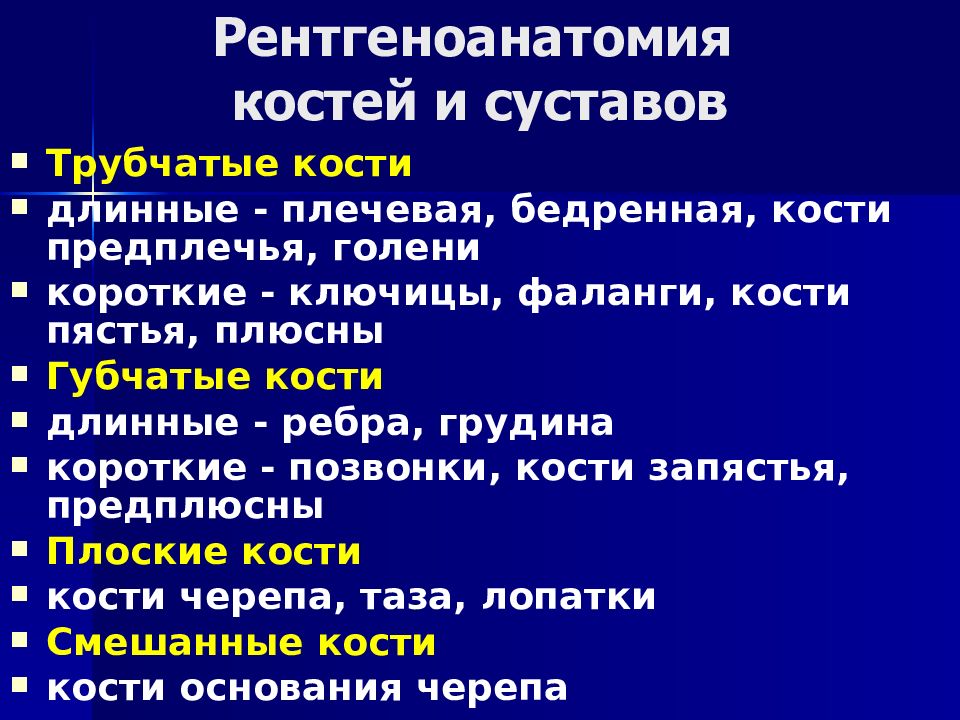

Трубчатые кости длинные - плечевая, бедренная, кости предплечья, голени короткие - ключицы, фаланги, кости пястья, плюсны Губчатые кости длинные - ребра, грудина короткие - позвонки, кости запястья, предплюсны Плоские кости кости черепа, таза, лопатки Смешанные кости кости основания черепа

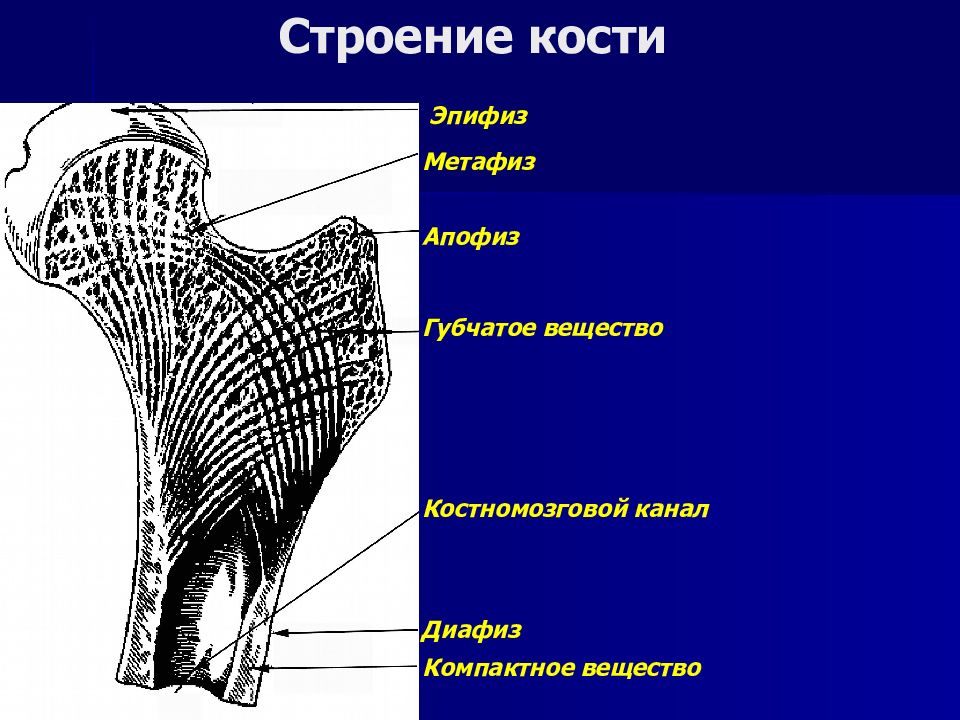

Эпифиз Метафиз Апофиз Губчатое вещество Диафиз Компактное вещество Костномозговой канал Строение кости

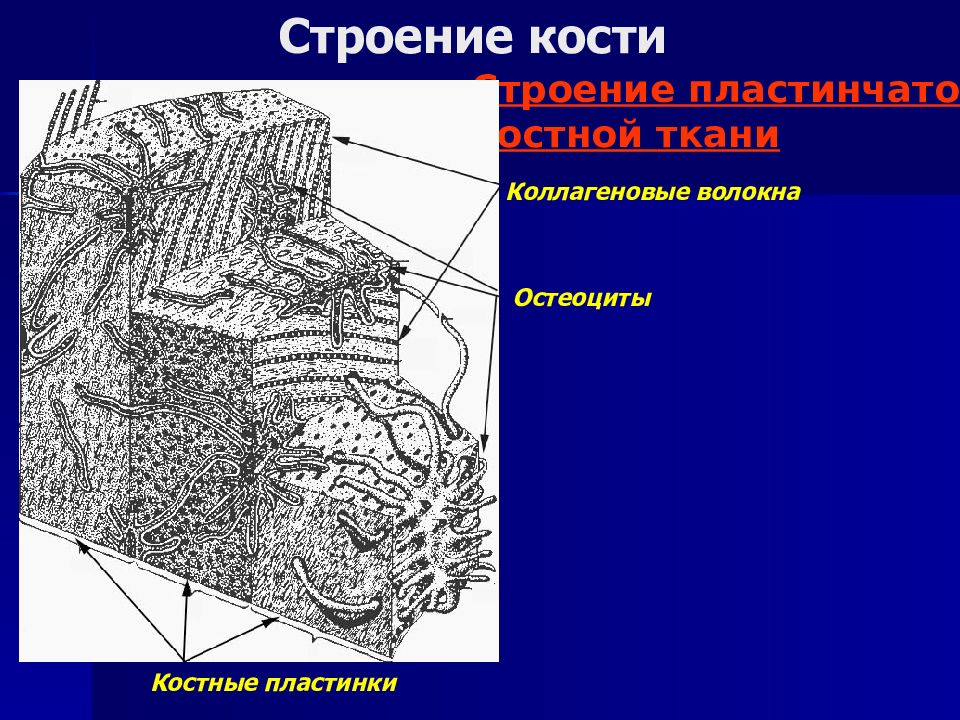

Строение пластинчатой костной ткани Коллагеновые волокна Остеоциты Костные пластинки Строение кости

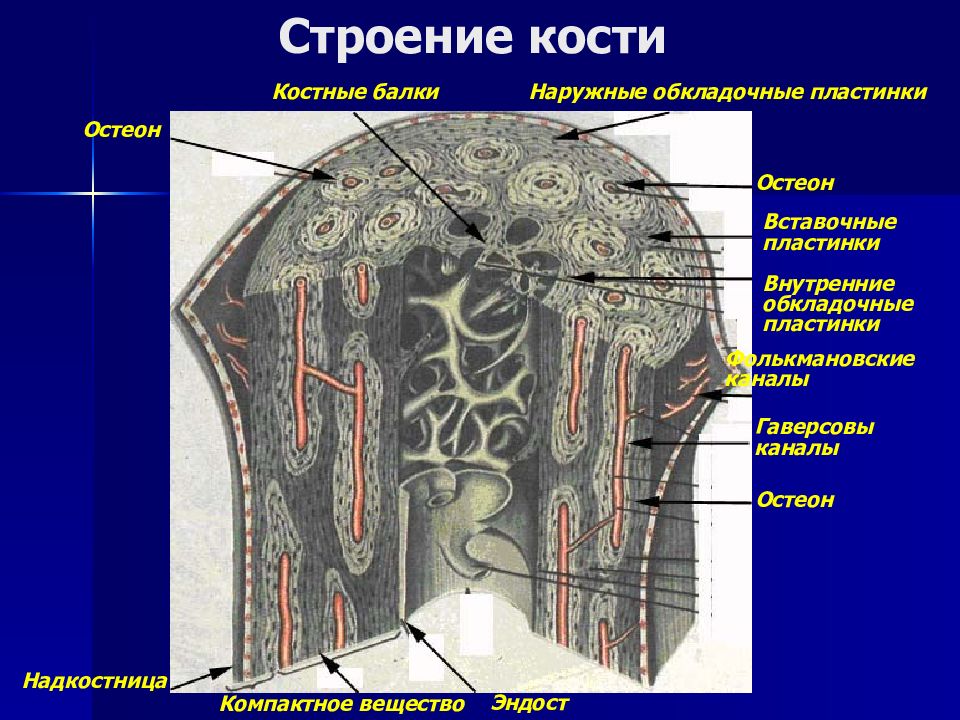

Строение кости Остеон Остеон Остеон Костные балки Наружные обкладочные пластинки Вставочные пластинки Внутренние обкладочные пластинки Гаверсовы каналы Эндост Компактное вещество Надкостница Фолькмановские каналы

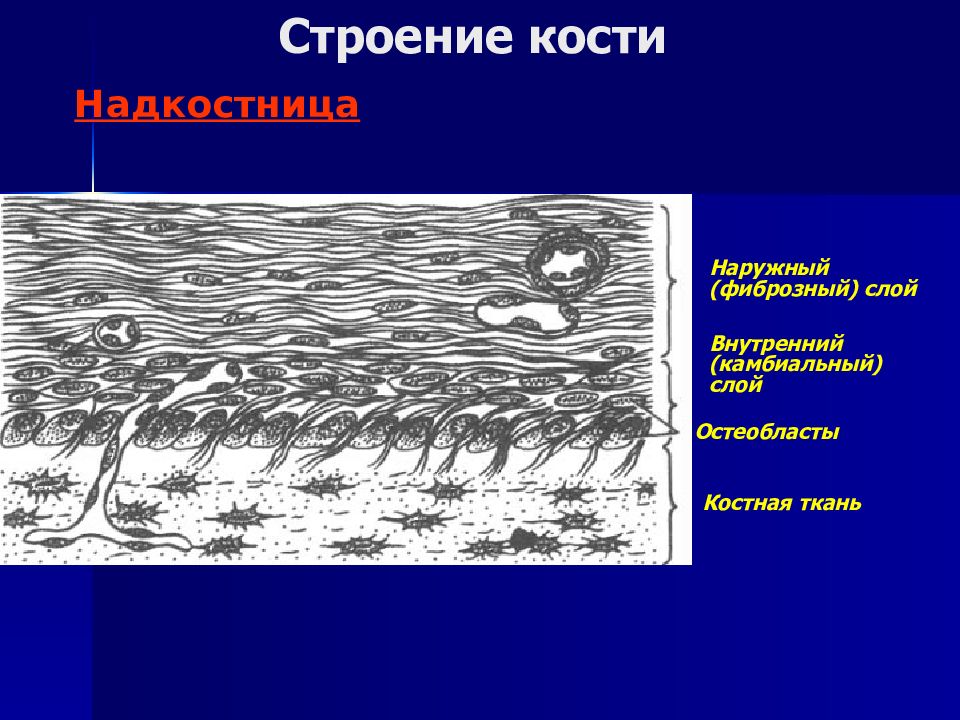

Строение кости Наружный (фиброзный) слой Надкостница Внутренний (камбиальный) слой Остеобласты Костная ткань
Диафиз Метафиз Эпифиз Рентгеновское изображение костей Компактное вещество Губчатое вещество
Диафиз Метафиз Эпифиз (ядро окостенения) Зона роста (ростковая зона, физ) Рентгеновское изображение костей

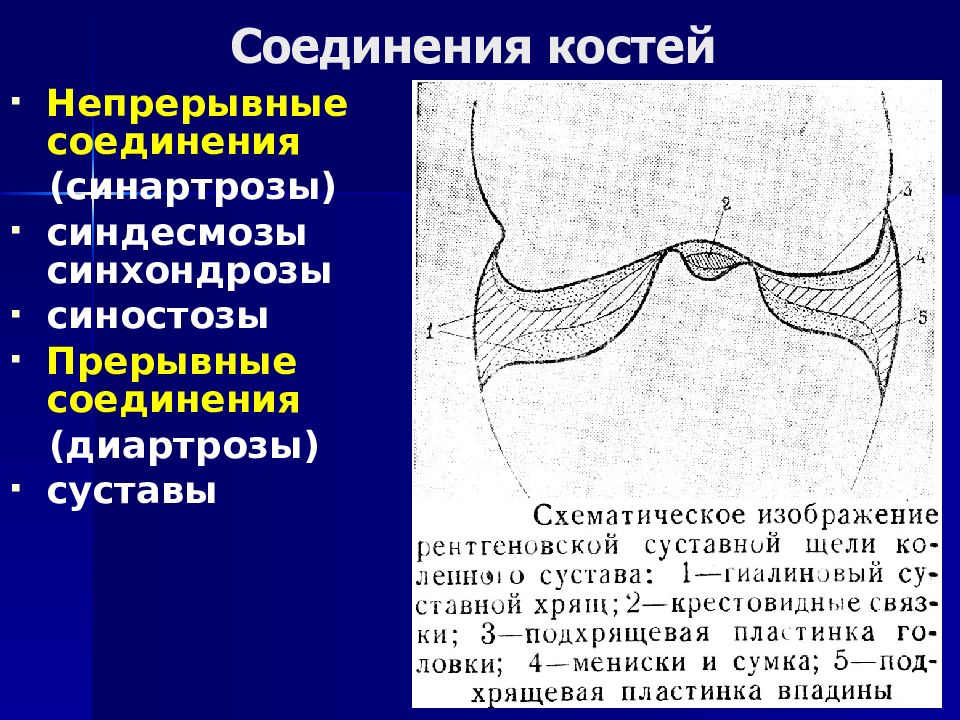

Непрерывные соединения (синартрозы) синдесмозы синхондрозы синостозы Прерывные соединения (диартрозы) суставы
