Ведущий лучевой метод исследования данной системы – рентгенологический Радиоизотопная диагностика применяется реже, но в некоторых аспектах (например выявление метастазов) превосходит рентгенодиагностику

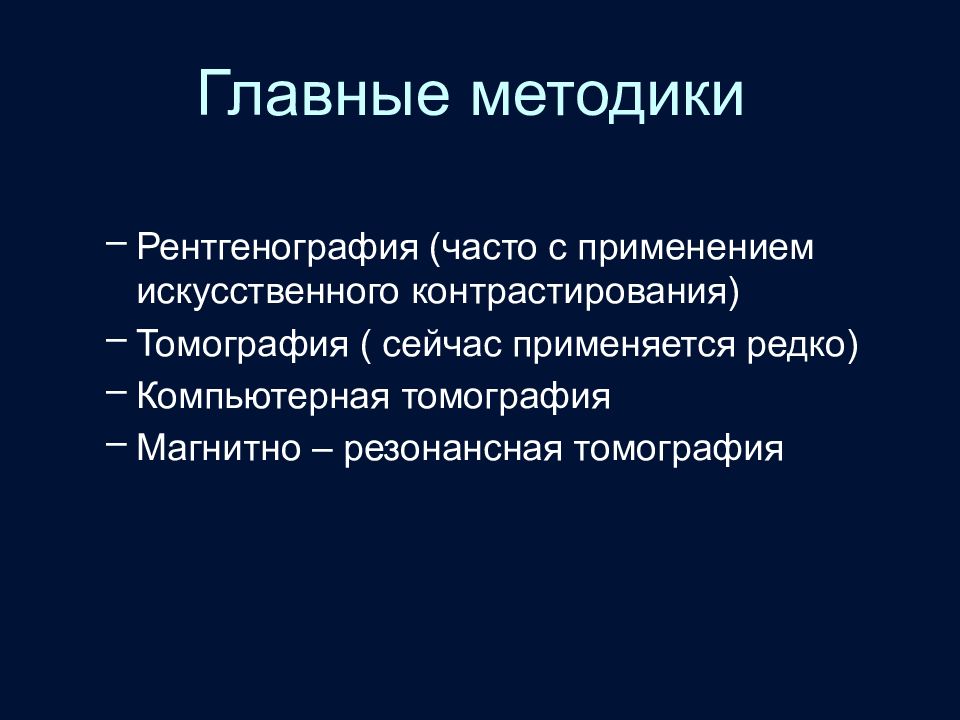

Рентгенография (часто с применением искусственного контрастирования) Томография ( сейчас применяется редко) Компьютерная томография Магнитно – резонансная томография
Красота строения гаверсовой структуры кости

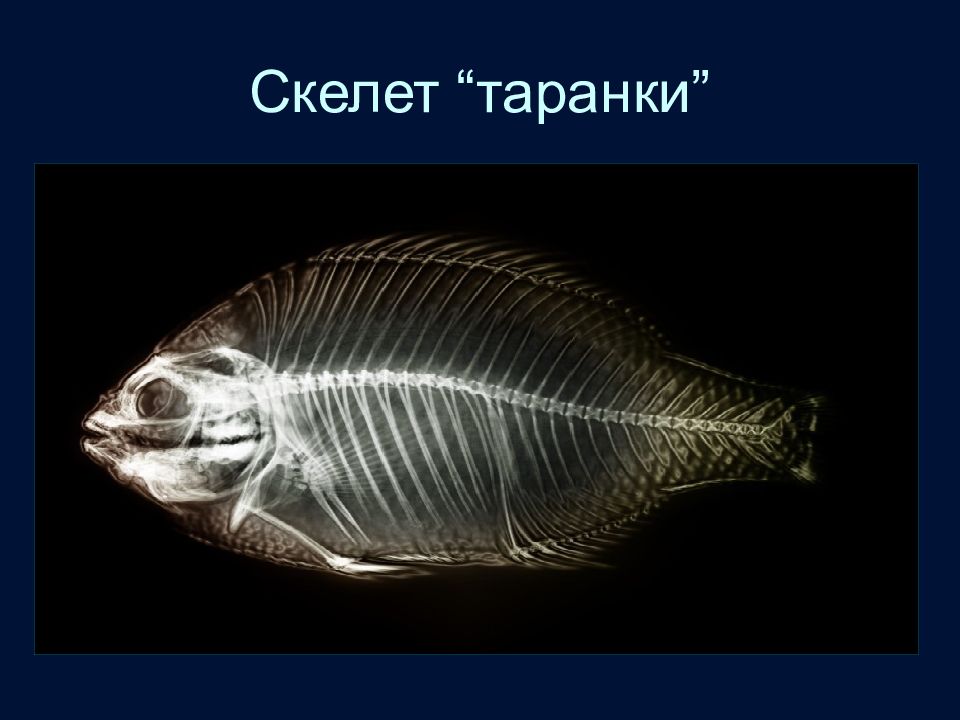

Скелет – благодатный объект для рентгенологического исследования. Это используется не только в медицине.
У насекомых скелета как такового не существует, его роль выполняет хитиновый панцирь
В Интернете опубликована обзорная рентгенограмма черепа в боковой проекции известного мальтипликационного героя –Бата Симпсона Кости виды хорошо. Мозгов нет

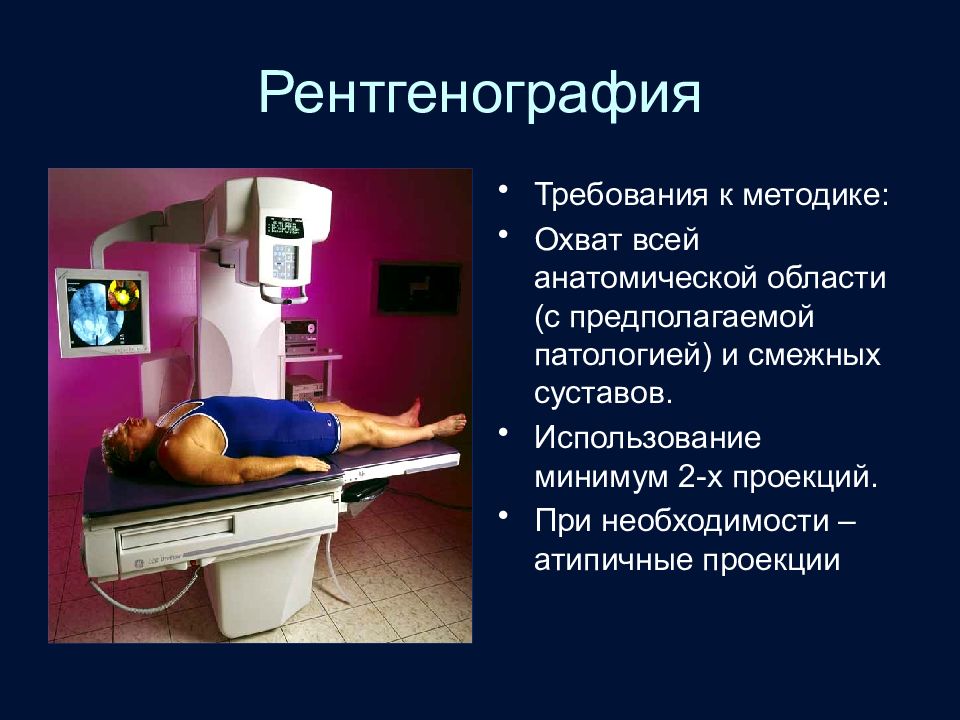

Требования к методике: Охват всей анатомической области (с предполагаемой патологией) и смежных суставов. Использование минимум 2-х проекций. При необходимости – атипичные проекции

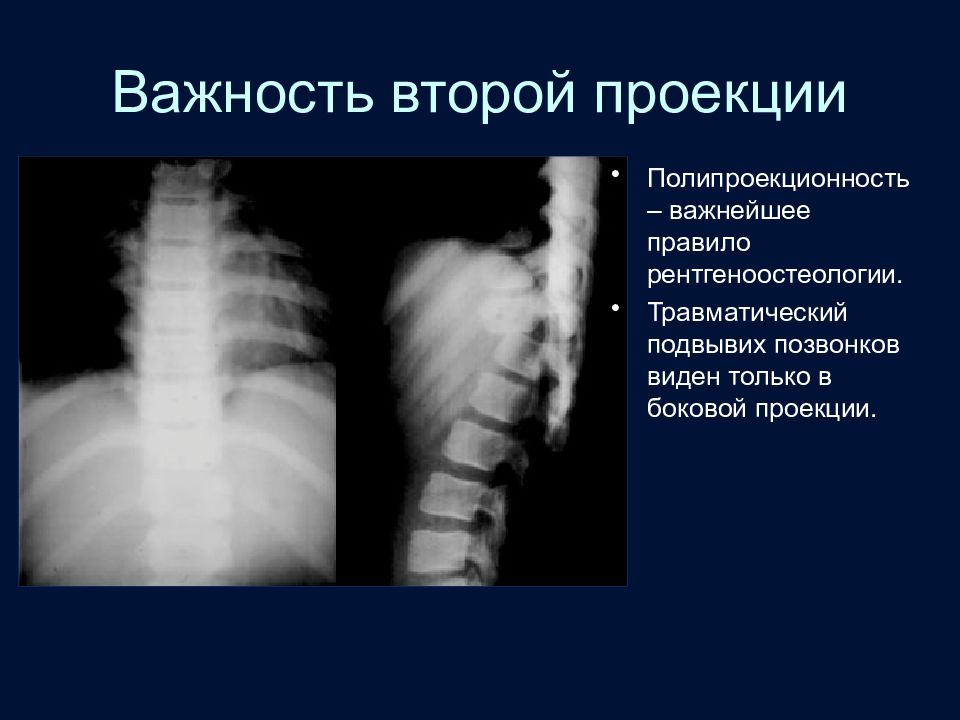

Полипроекционность – важнейшее правило рентгеноостеологии. Травматический подвывих позвонков виден только в боковой проекции.
Функциональная рентгенография – это два и более снимка в одинаковой проекции, произведенные в момент максимального сгибания и разгибания сустава или позвоночника. На снимках – избыточная подвижность позвонков в области диска L 3-4 – ранняя фаза остеохондроза.

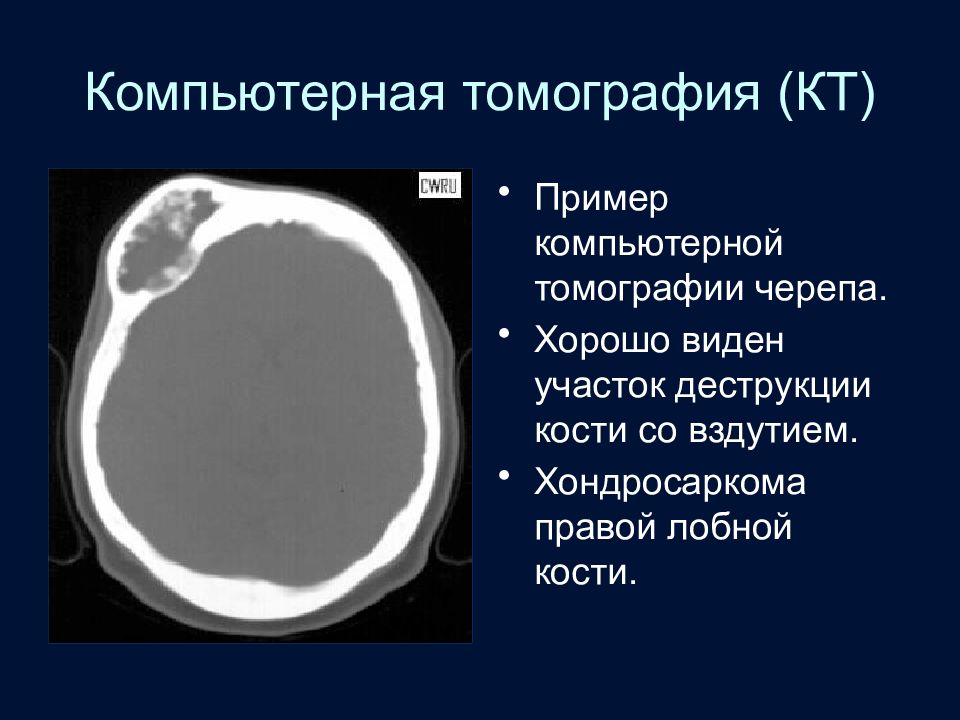

Пример компьютерной томографии черепа. Хорошо виден участок деструкции кости со вздутием. Хондросаркома правой лобной кости.

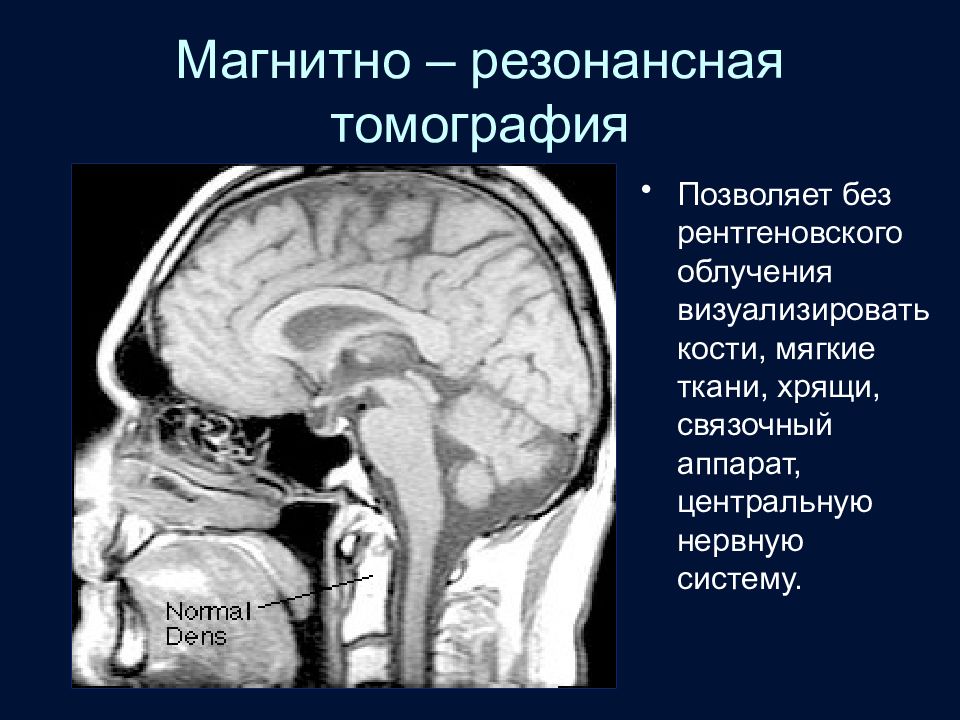

Позволяет без рентгеновского облучения визуализировать кости, мягкие ткани, хрящи, связочный аппарат, центральную нервную систему.
Видно разрушение тела грудного позвонка, сдавление спинного мозга и его оболочек. Хорошо отражены изменения превертебральных тканей.

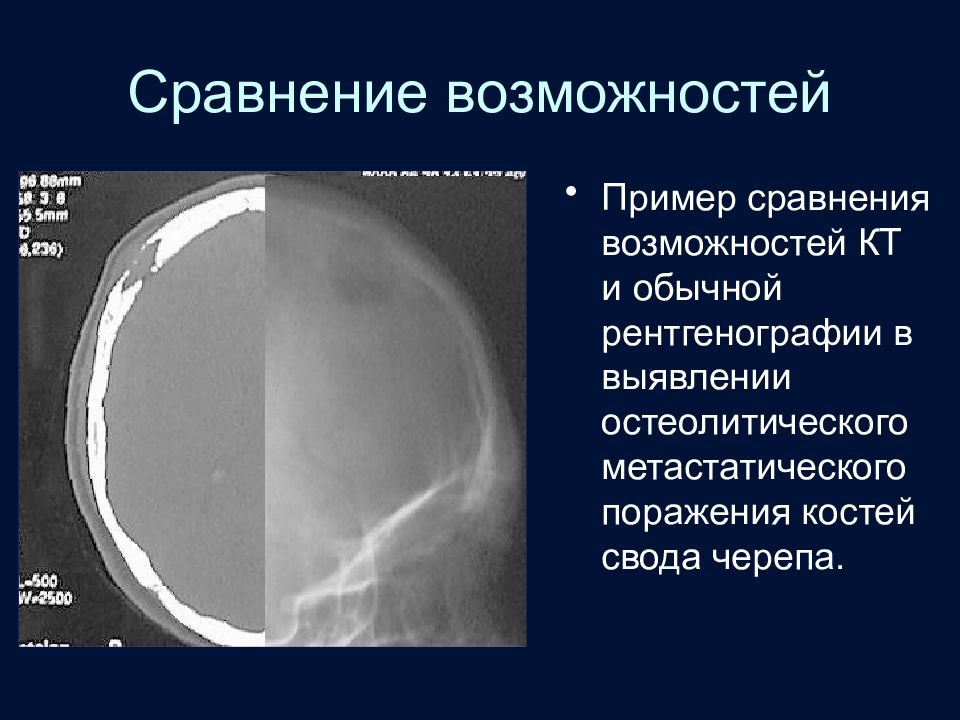

Пример сравнения возможностей КТ и обычной рентгенографии в выявлении остеолитического метастатического поражения костей свода черепа.

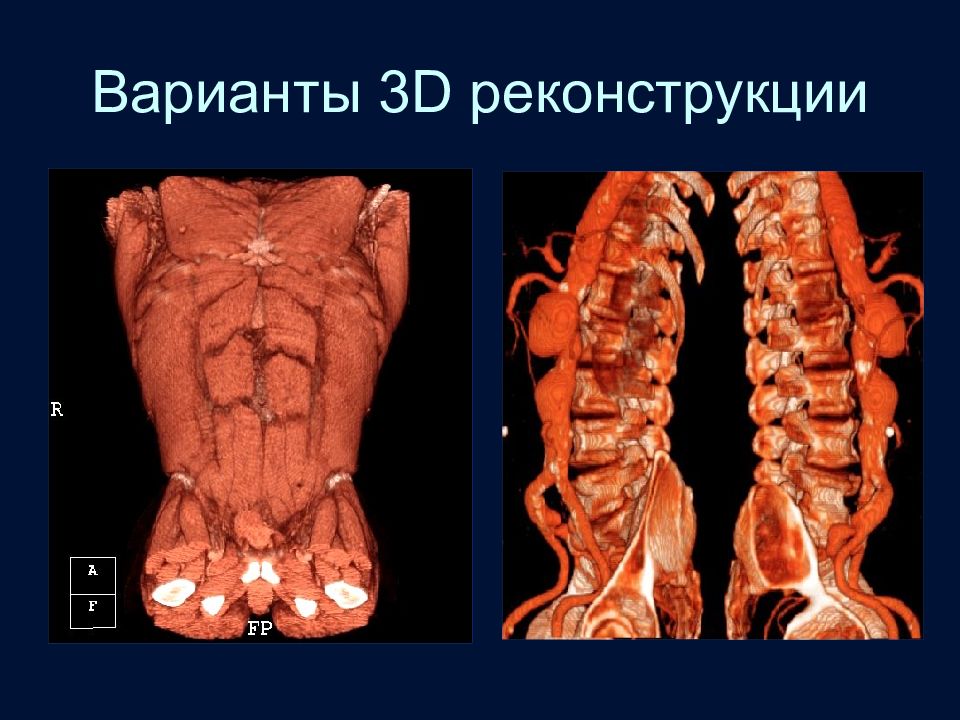

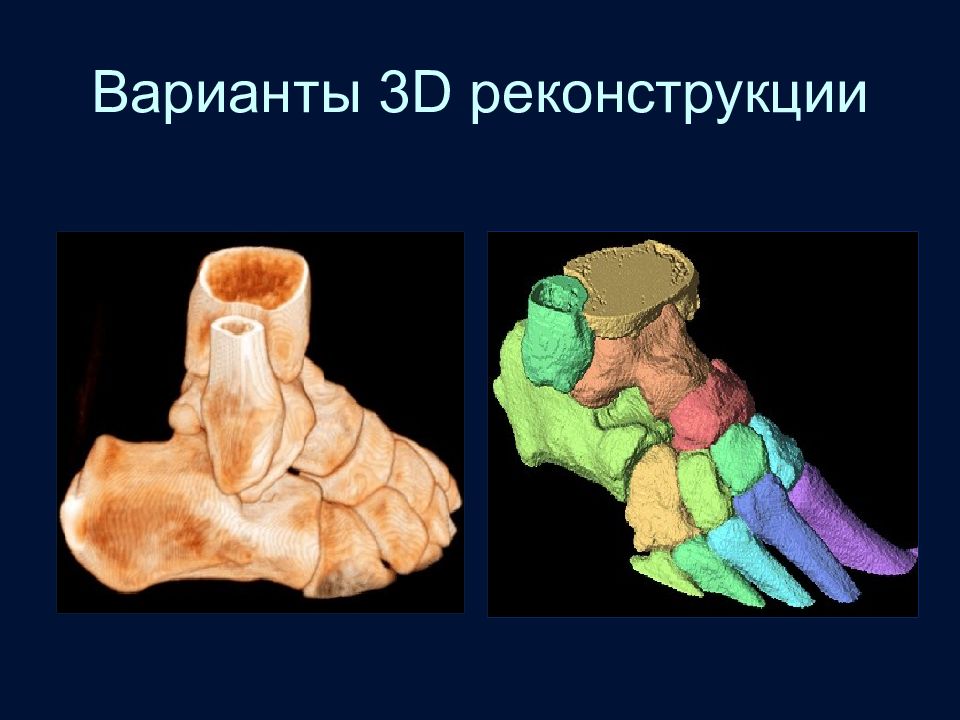

3 D рендеринг – объемное пространственное воссоздание объекта по серии поперечных компьютерных томограмм и MRT томограмм. Костный блок тел и дужек С2 и С3, врожденный.

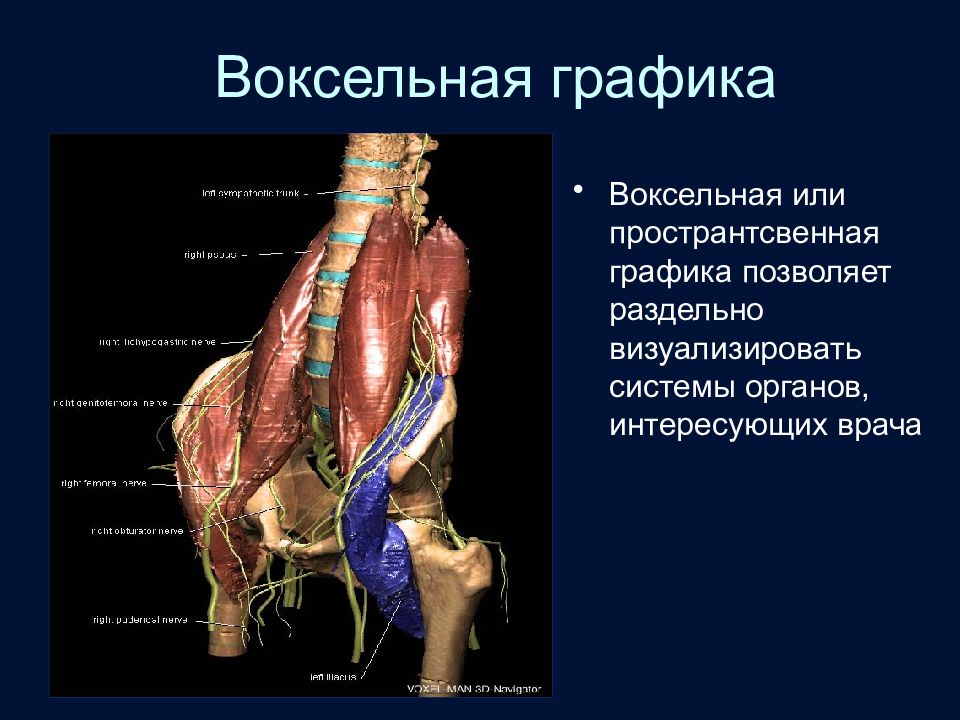

Воксельная или пространтсвенная графика позволяет раздельно визуализировать системы органов, интересующих врача
Методика позволяет выявлять мельчайшие детали взаимоотношений фрагментов в месте перелома.

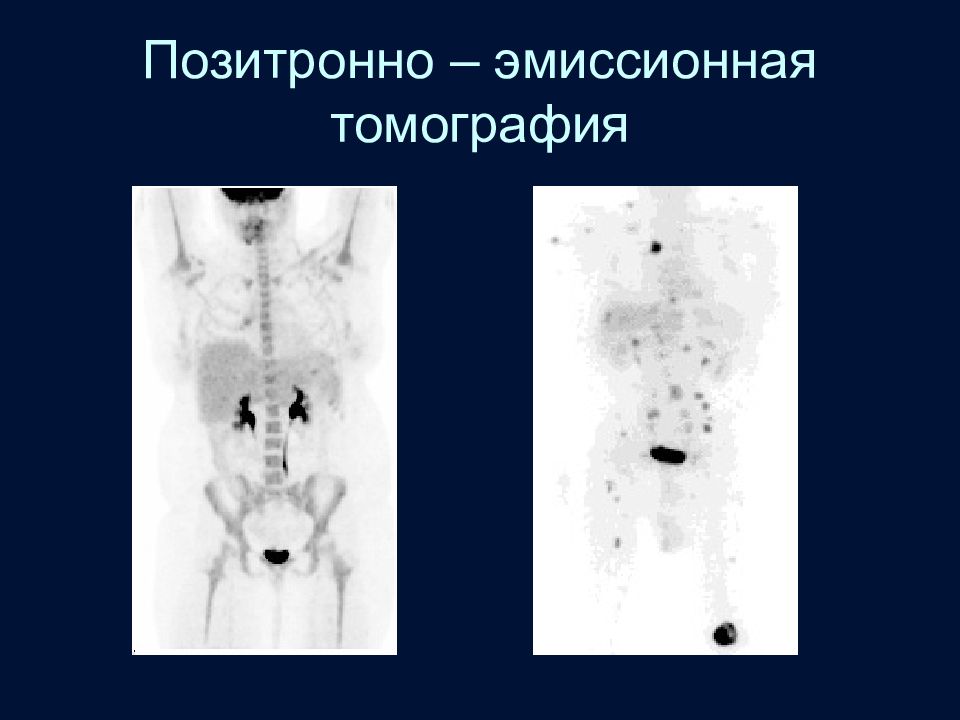

Радиоизотопный метод – сцинтиграфия (особенно в ранние периоды болезней, когда изменений на снимках еще нет) Позитронно эмисионная томография (костный мозг) Ультразвуковая диагностика (мягкие ткани, хрящ, суставы, некоторые отделы позвоночника)

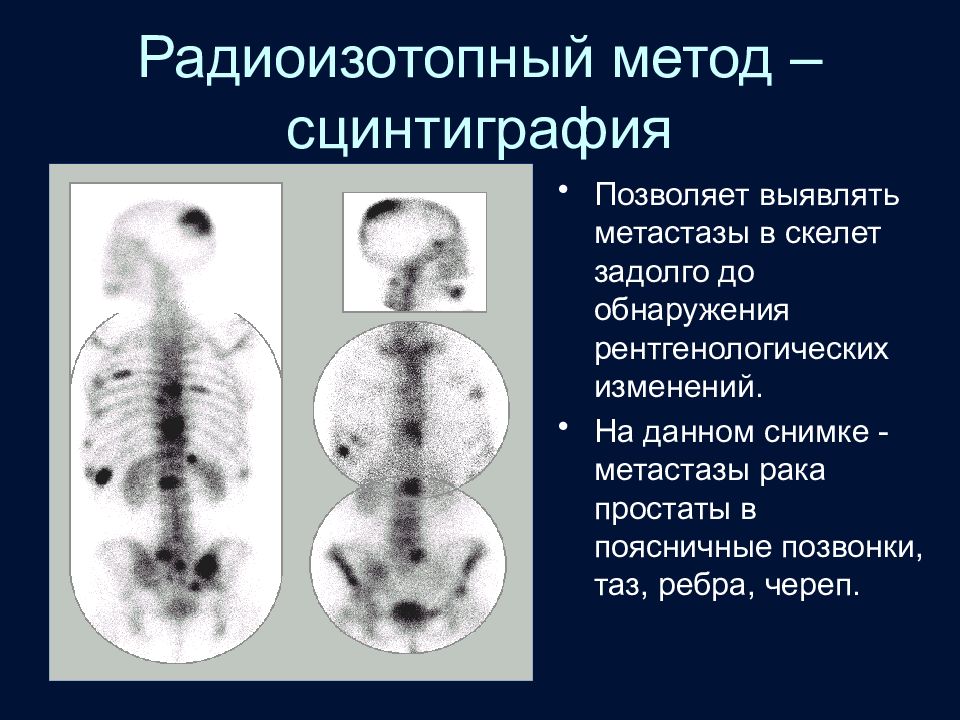

Позволяет выявлять метастазы в скелет задолго до обнаружения рентгенологических изменений. На данном снимке - метастазы рака простаты в поясничные позвонки, таз, ребра, череп.

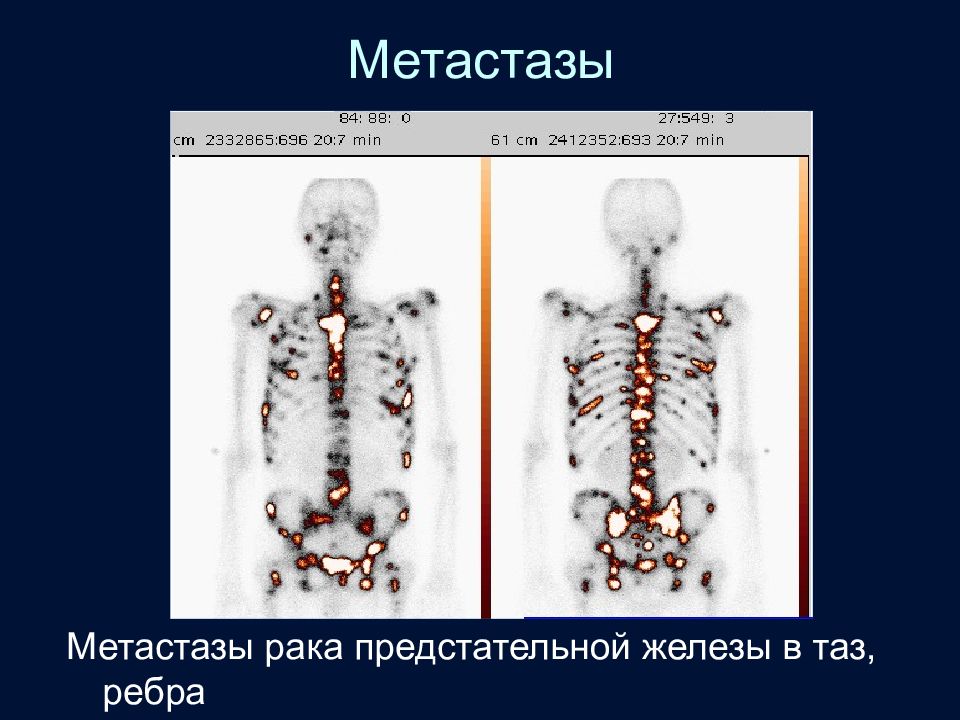

Метастазы рака предстательной железы в таз, ребра

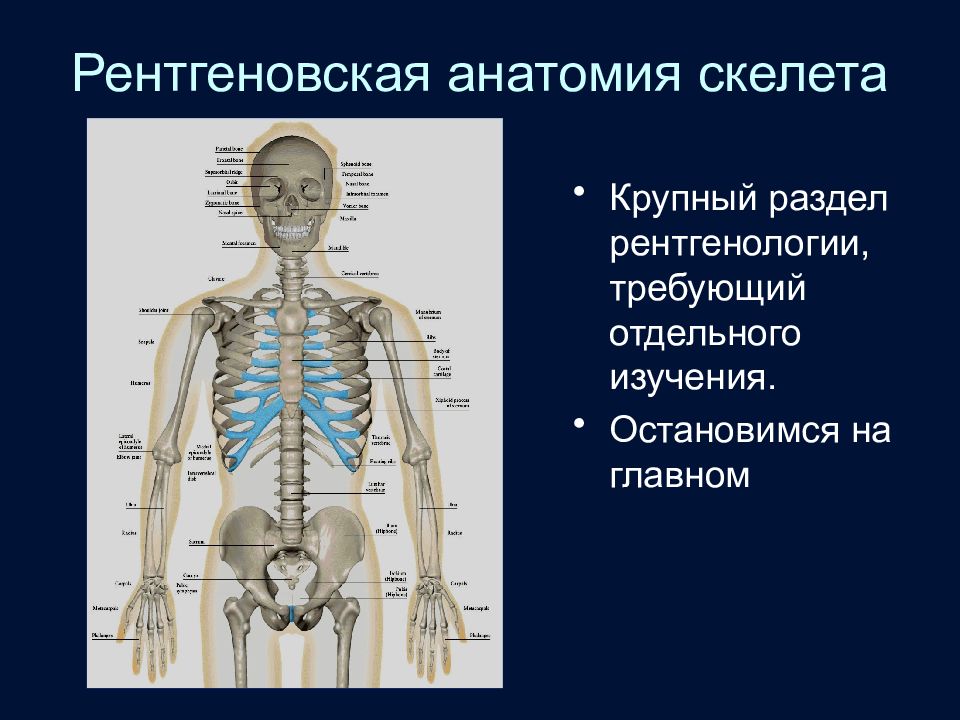

Крупный раздел рентгенологии, требующий отдельного изучения. Остановимся на главном

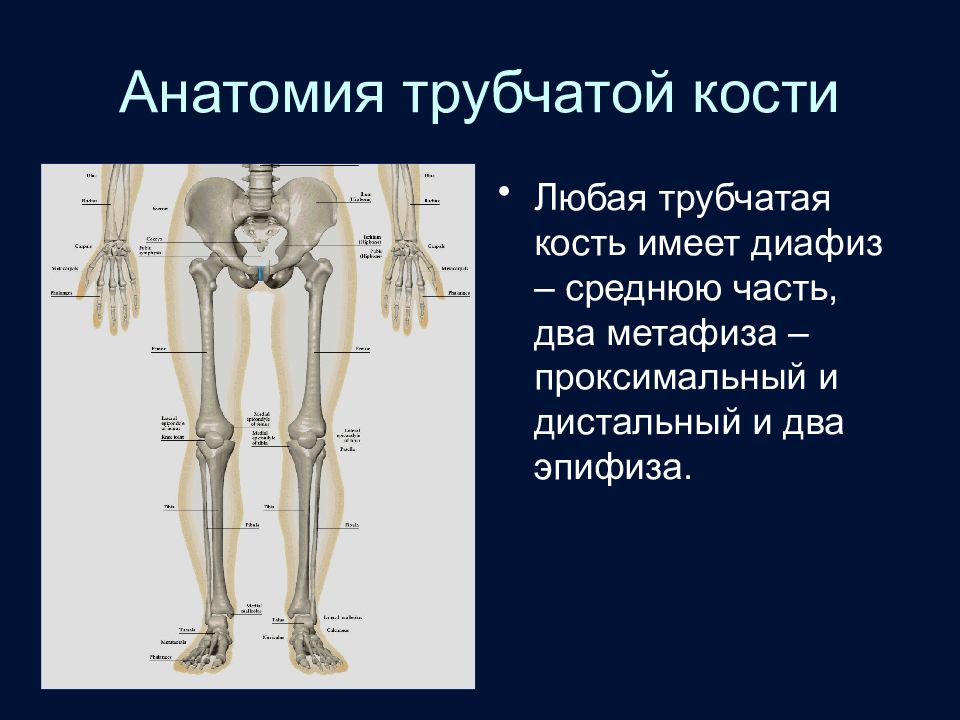

Любая трубчатая кость имеет диафиз – среднюю часть, два метафиза – проксимальный и дистальный и два эпифиза.

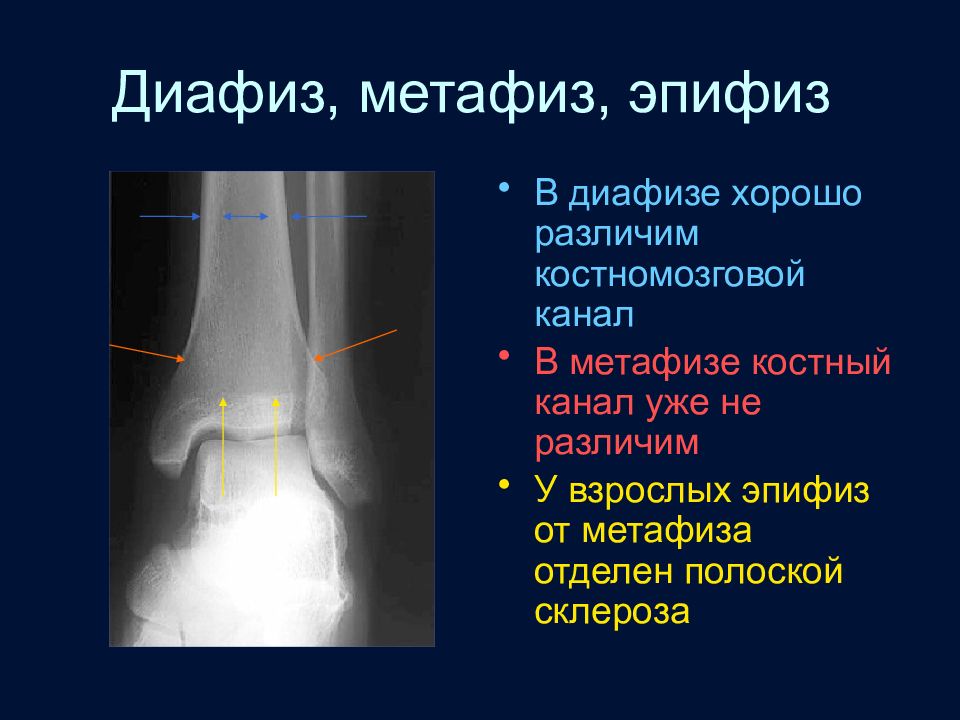

В диафизе хорошо различим костномозговой канал В метафизе костный канал уже не различим У взрослых эпифиз от метафиза отделен полоской склероза
1. Femur 2. Patella 3. Medial epicondyle of femur 4. Lateral epicondyle of femur 5. Medial condyle of femur 6. Lateral condyle of femur 7. Intercondylar eminence 8. Intercondylar notch 9. Knee joint 10. Lateral condyle of tibia 11. Medial condyle of tibia 12. Tibia 13. Fibula
У детей хорошо видны зоны роста – полоски росткового хряща между эпифизом и метафизом. В определенном возрасте они зарастают. По состоянию зон роста можно судить о «костном» возрасте пациента.

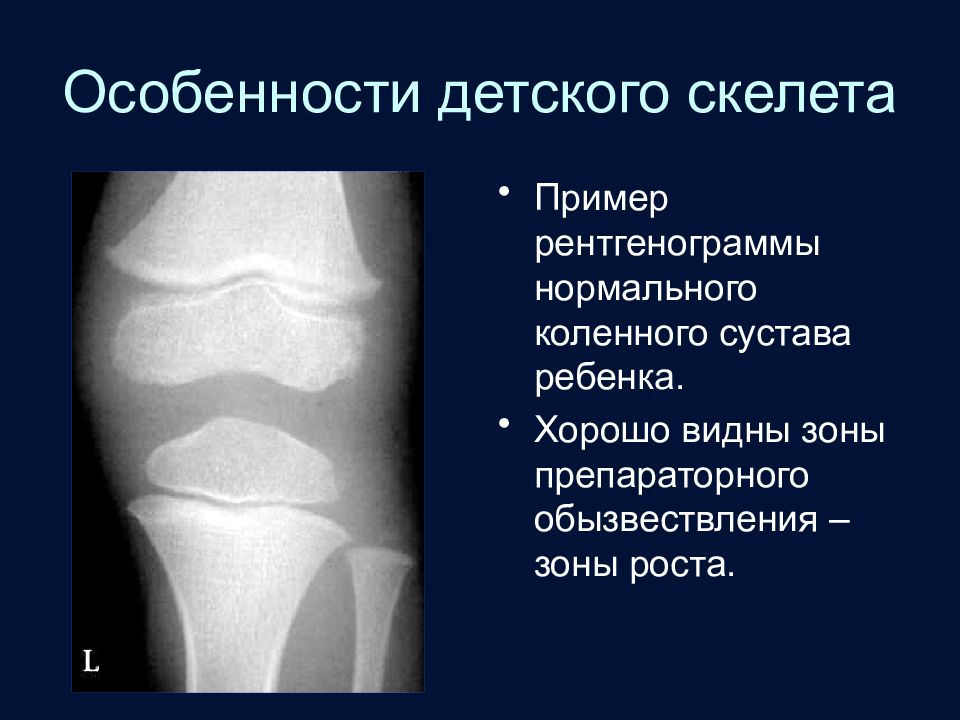

Пример рентгенограммы нормального коленного сустава ребенка. Хорошо видны зоны препараторного обызвествления – зоны роста.
Апофиз – добавочная точка окостенения в месте прикрепления крупных мышц, еще не слившаяся с основной костью. Наиболее ярко апофиз виден в области большого вертела бедренной кости и в области пяточной кости (см. снимок), где его часто принимают за остеомиелит и другую патологию.
В ряде случаев добавочные ядра окостенения не сливаются с основной костью в течение всей жизни. После травмы это служит источником многих ошибок. Так как в норме изменения часто симметричны - для сравнения производят снимок второй конечности. На рентгенограмме представлен надколенник состоящий из трех фрагментов – вариант нормы (т.н. Patella tripartita ).

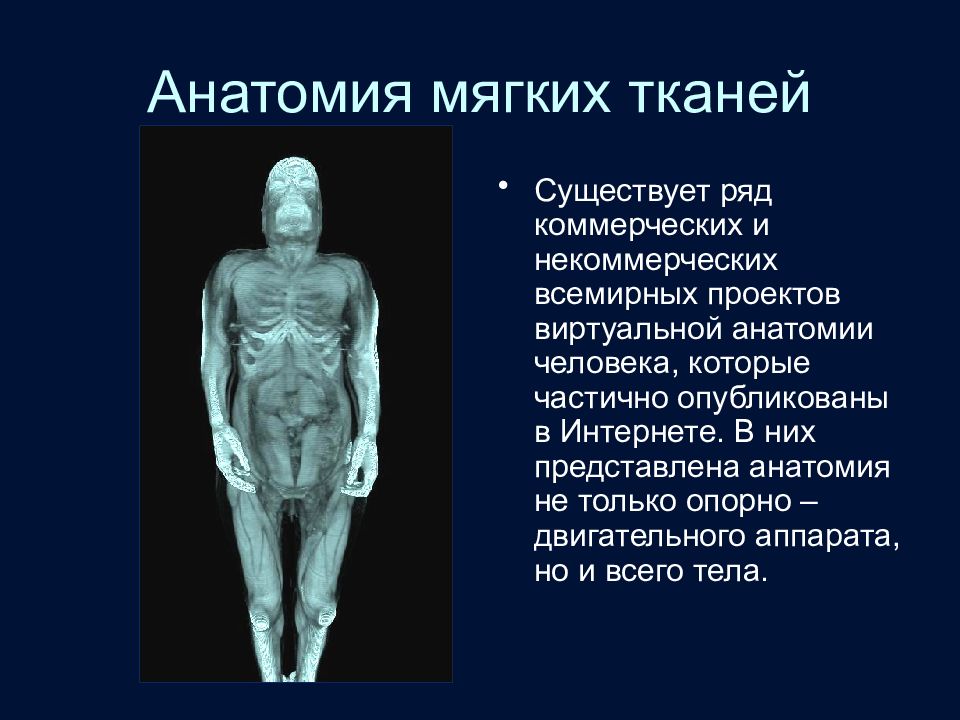

Существует ряд коммерческих и некоммерческих всемирных проектов виртуальной анатомии человека, которые частично опубликованы в Интернете. В них представлена анатомия не только опорно – двигательного аппарата, но и всего тела.
На практике рентгенологу приходится сталкиваться с более чем тремя сотнями болезней только опорно – двигательного аппарата. Описано более 2000 разных рентгенологических симптомов заболеваний скелета. Интерпретация картины порой настолько трудна, что начинающему врачу это явно не под силу. Ваша задача в таких случаях – направить пациента в специализированное учреждение.

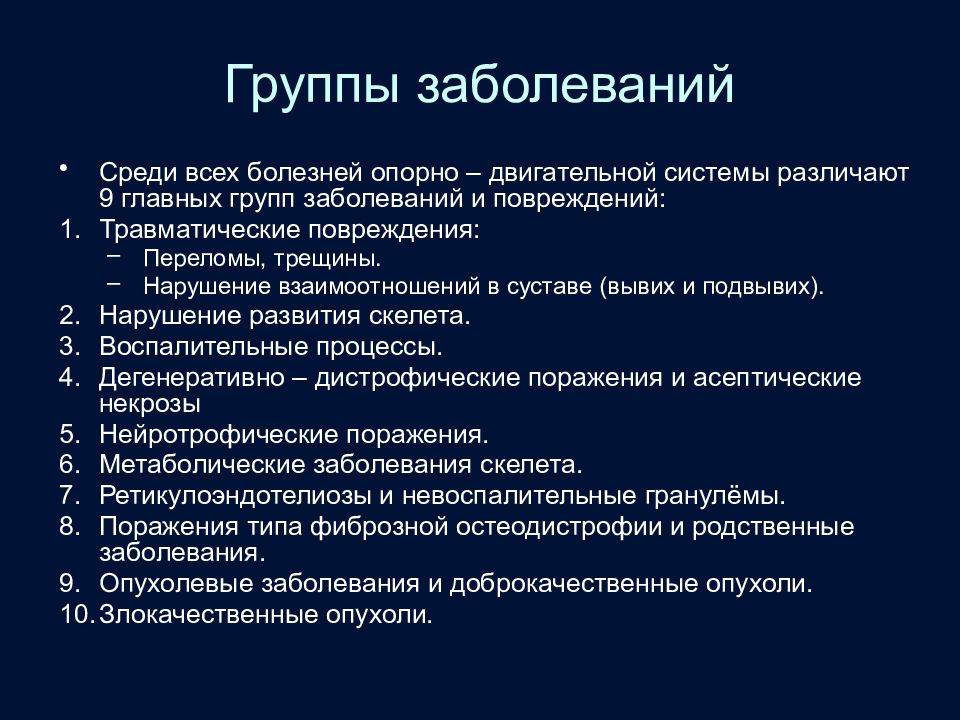

Среди всех болезней опорно – двигательной системы различают 9 главных групп заболеваний и повреждений: Травматические повреждения: Переломы, трещины. Нарушение взаимоотношений в суставе (вывих и подвывих). Нарушение развития скелета. Воспалительные процессы. Дегенеративно – дистрофические поражения и асептические некрозы Нейротрофические поражения. Метаболические заболевания скелета. Ретикулоэндотелиозы и невоспалительные гранулёмы. Поражения типа фиброзной остеодистрофии и родственные заболевания. Опухолевые заболевания и доброкачественные опухоли. Злокачественные опухоли.

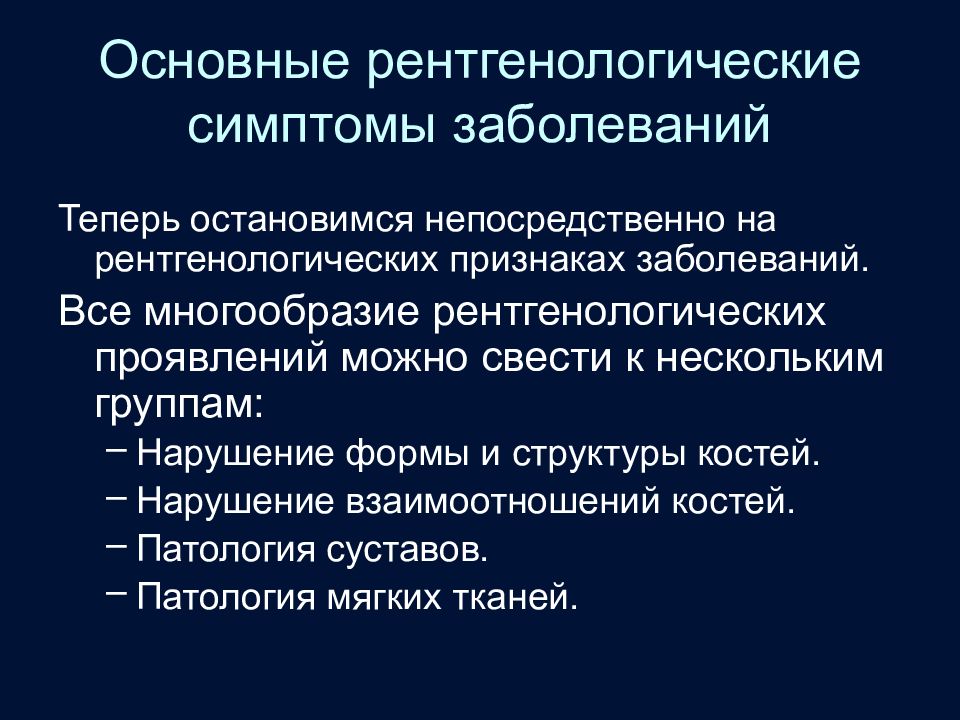

Теперь остановимся непосредственно на рентгенологических признаках заболеваний. Все многообразие рентгенологических проявлений можно свести к нескольким группам: Нарушение формы и структуры костей. Нарушение взаимоотношений костей. Патология суставов. Патология мягких тканей.

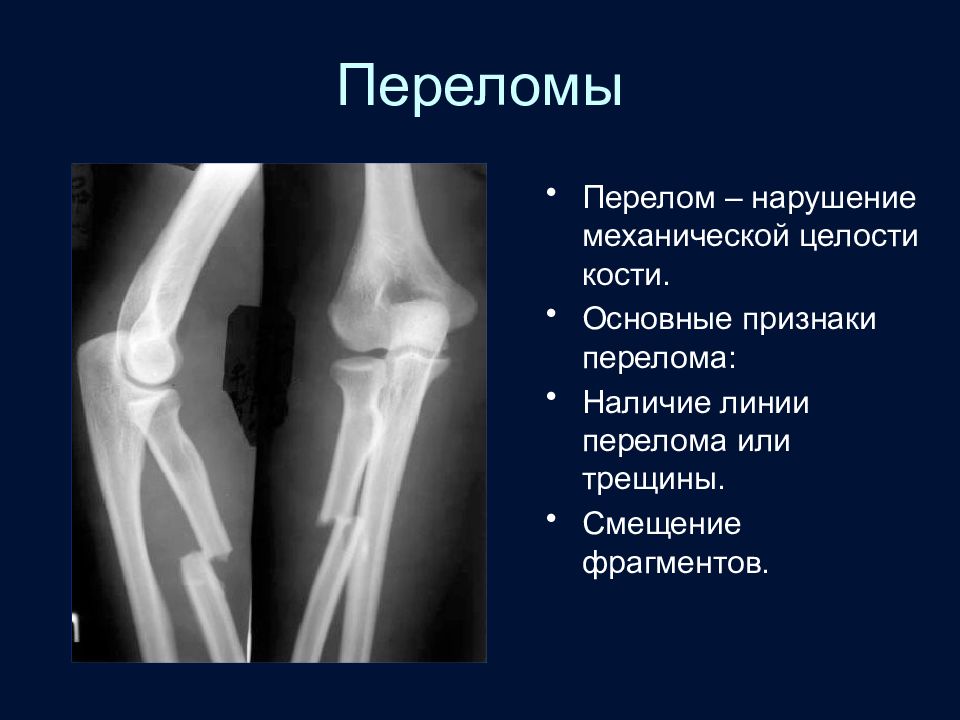

Перелом – нарушение механической целости кости. Основные признаки перелома: Наличие линии перелома или трещины. Смещение фрагментов.

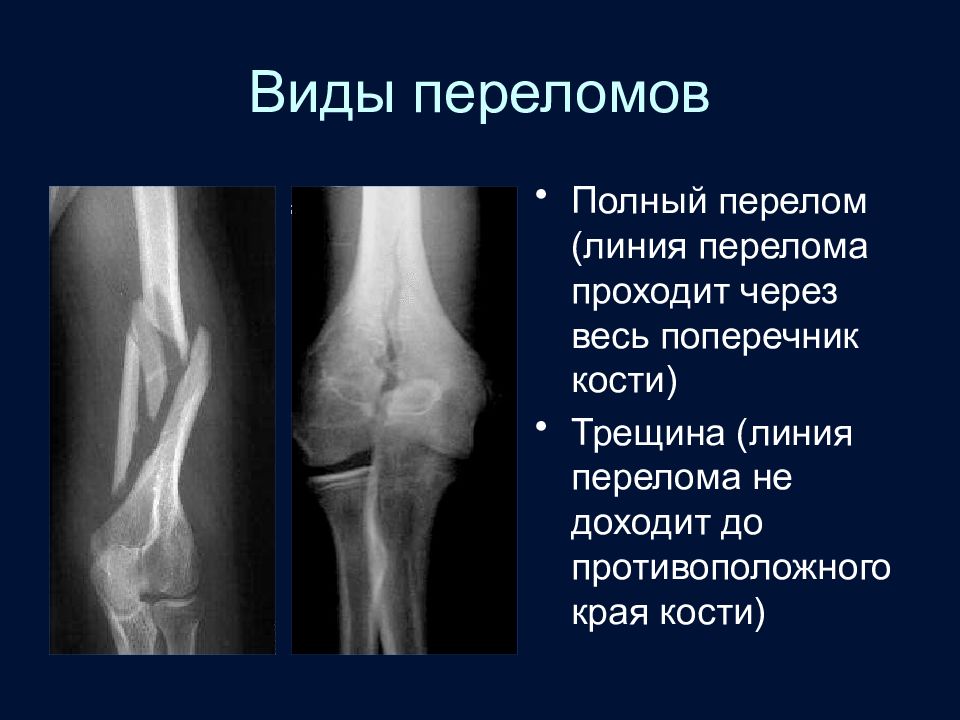

Полный перелом (линия перелома проходит через весь поперечник кости) Трещина (линия перелома не доходит до противоположного края кости)

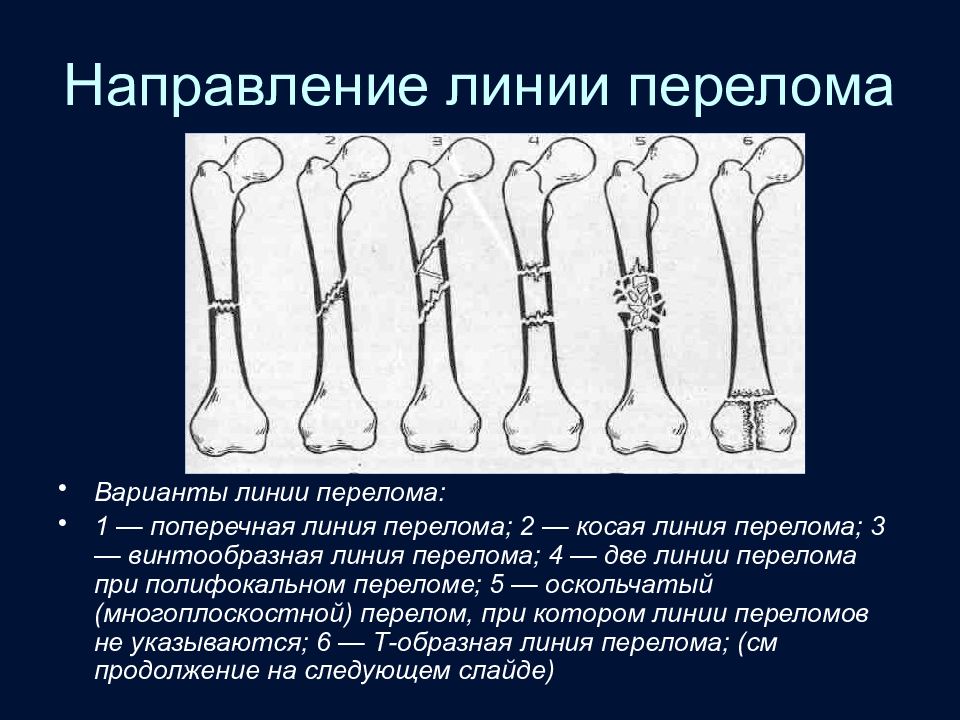

Варианты линии перелома: 1 — поперечная линия перелома; 2 — косая линия перелома; 3 — винтообразная линия перелома; 4 — две линии перелома при полифокальном переломе; 5 — оскольчатый (многоплоскостной) перелом, при котором линии переломов не указываются; 6 — Т-образная линия перелома; (см продолжение на следующем слайде)

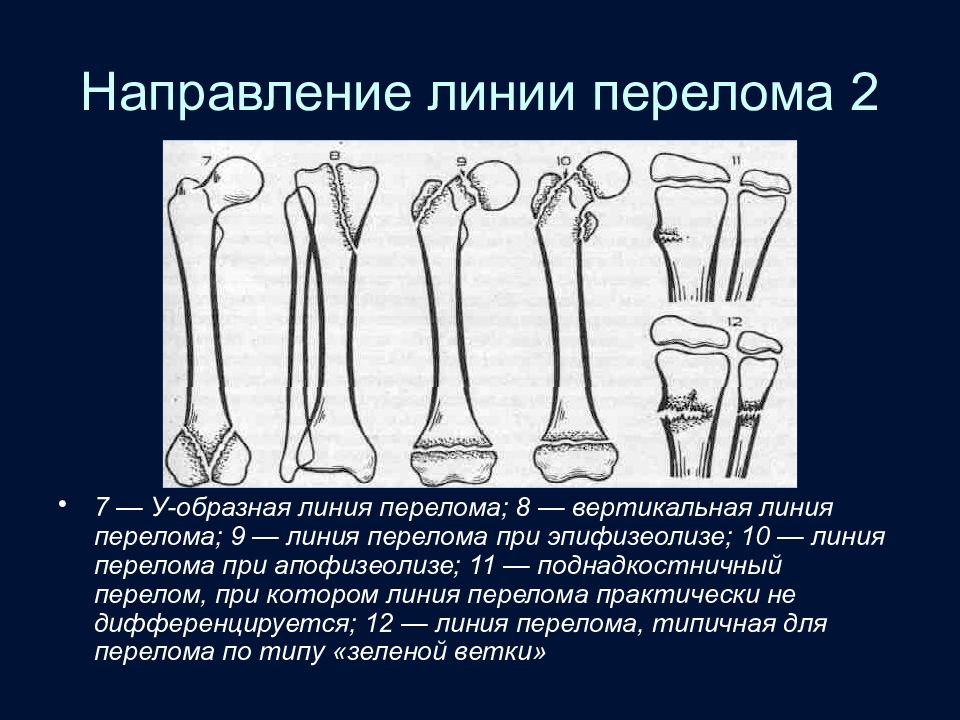

7 — У-образная линия перелома; 8 — вертикальная линия перелома; 9 — линия перелома при эпифизеолизе; 10 — линия перелома при апофизеолизе; 11 — поднадкостничный перелом, при котором линия перелома практически не дифференцируется; 12 — линия перелома, типичная для перелома по типу «зеленой ветки»

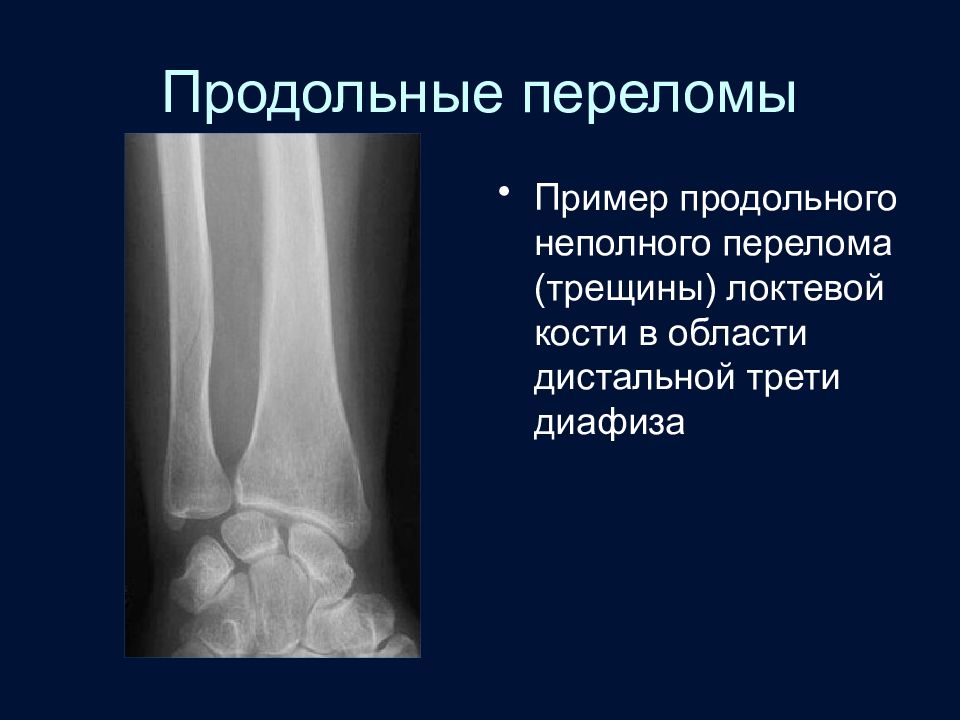

Пример продольного неполного перелома (трещины) локтевой кости в области дистальной трети диафиза
Пример продольного перелома бедренной кости в области дистального метаэпифиза

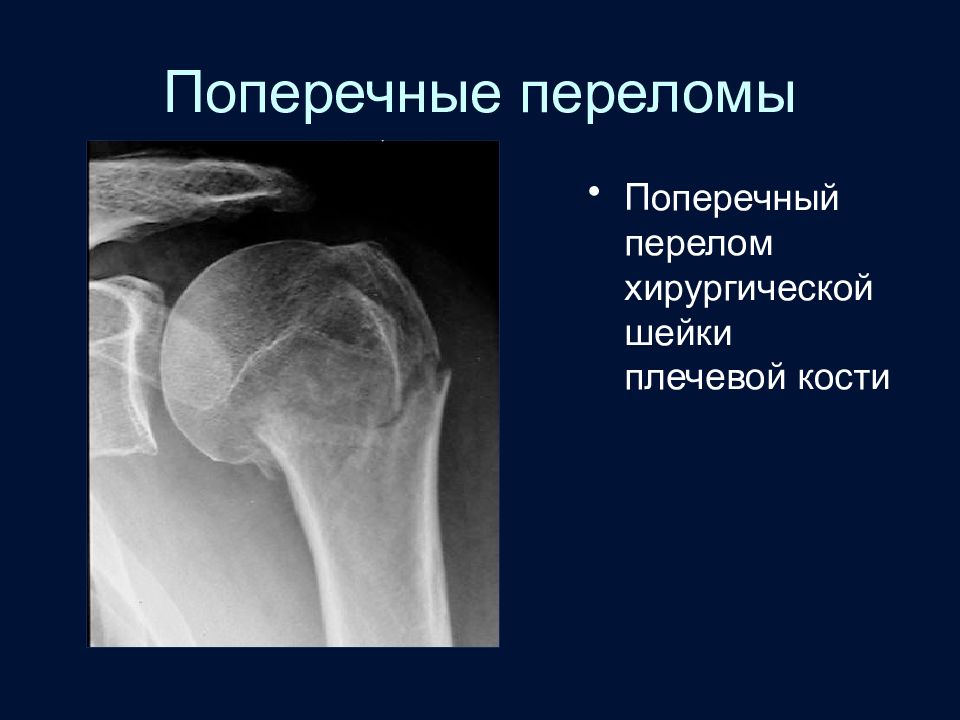

Поперечный перелом хирургической шейки плечевой кости

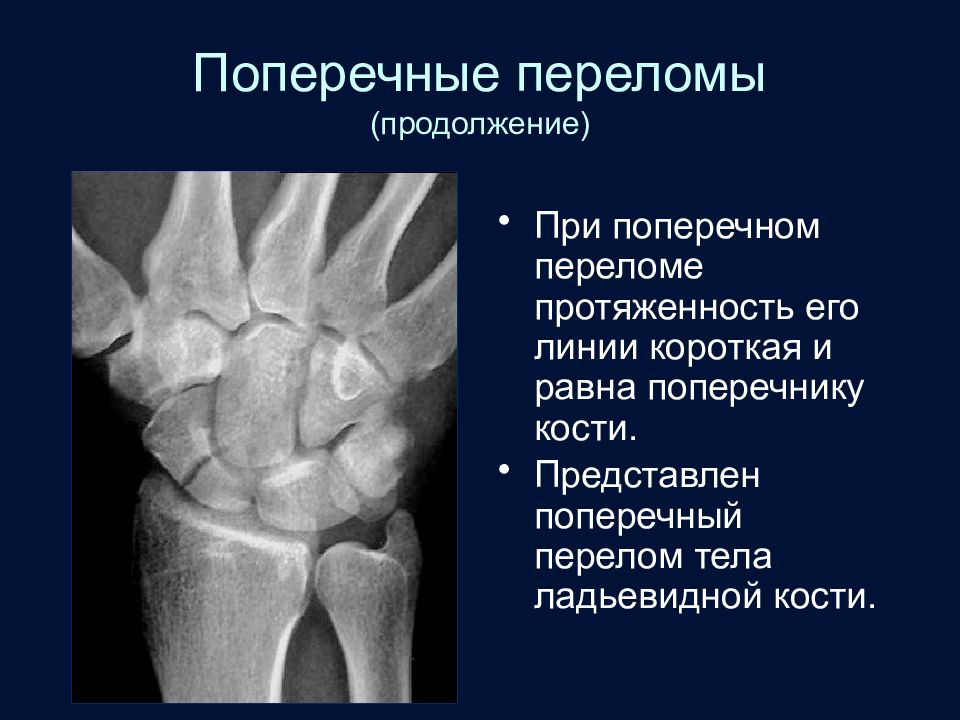

При поперечном переломе протяженность его линии короткая и равна поперечнику кости. Представлен поперечный перелом тела ладьевидной кости.
Длина линии косого перелома намного превышает ширину поперечника кости. Косой перелом диафиза 5–й плюсневой кости.

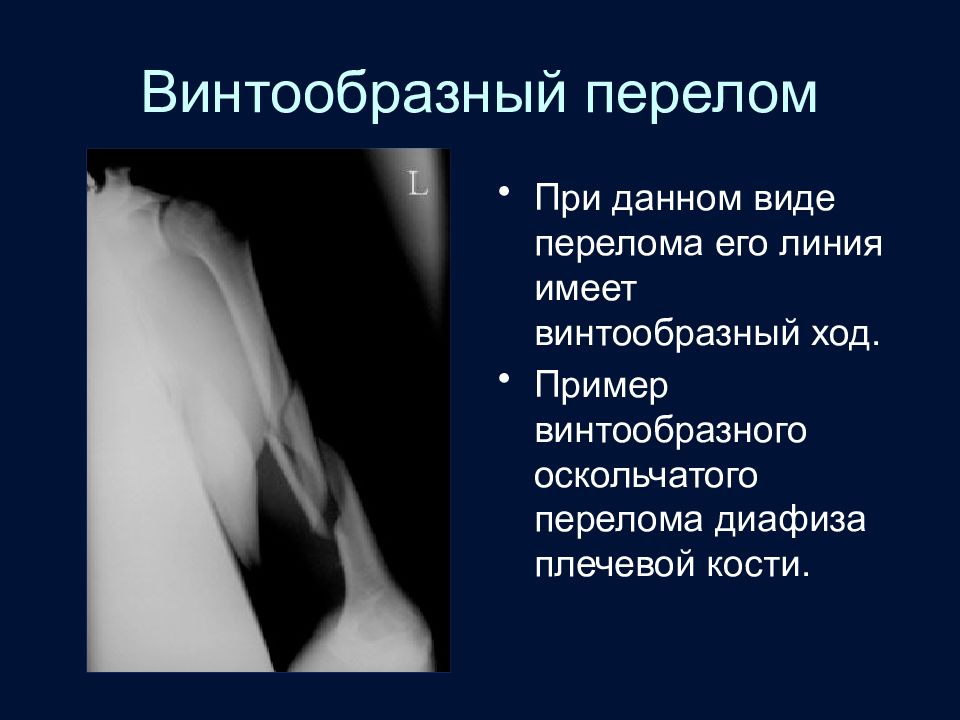

При данном виде перелома его линия имеет винтообразный ход. Пример винтообразного оскольчатого перелома диафиза плечевой кости.

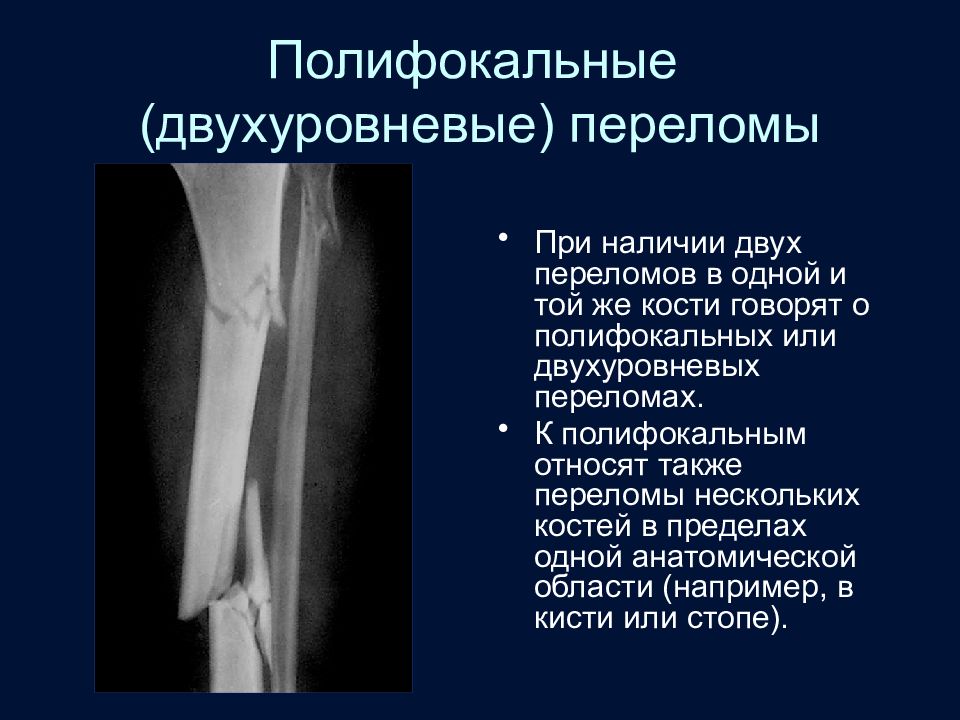

При наличии двух переломов в одной и той же кости говорят о полифокальных или двухуровневых переломах. К полифокальным относят также переломы нескольких костей в пределах одной анатомической области (например, в кисти или стопе).
Обычно встречается сочетание переломов и трещин, особенно при массивных травмах.

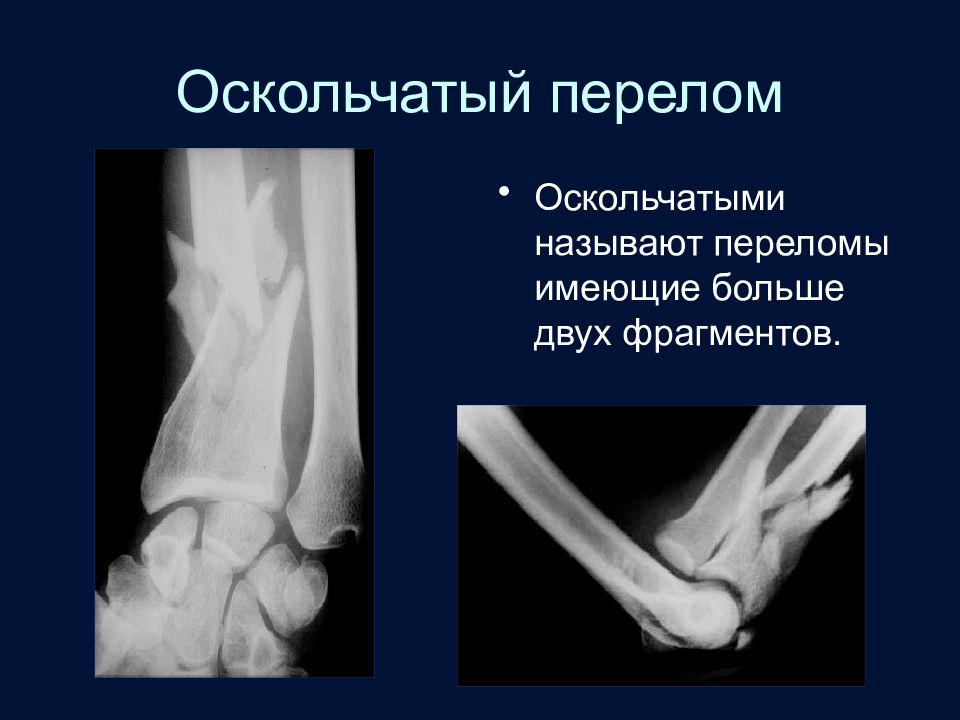

Оскольчатыми называют переломы имеющие больше двух фрагментов.

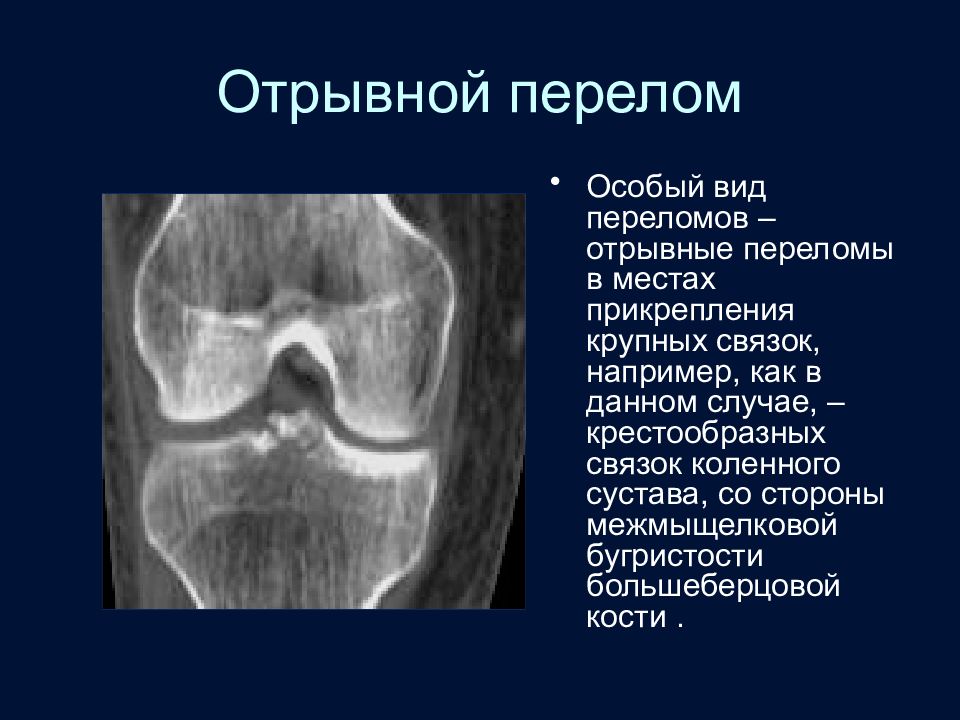

Особый вид переломов – отрывные переломы в местах прикрепления крупных связок, например, как в данном случае, – крестообразных связок коленного сустава, со стороны межмыщелковой бугристости большеберцовой кости.

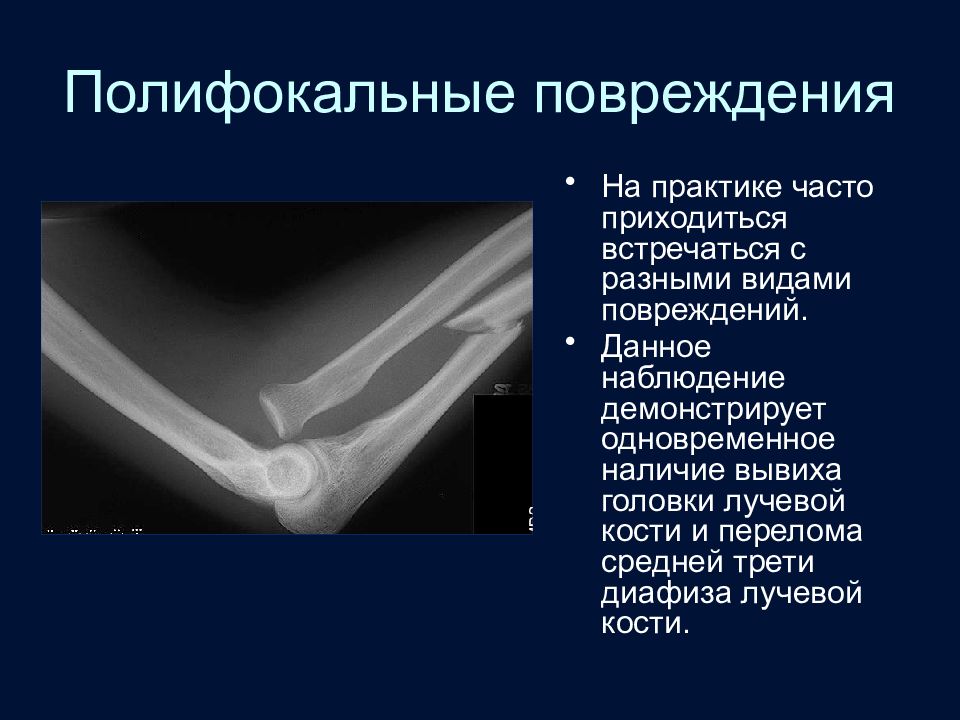

На практике часто приходиться встречаться с разными видами повреждений. Данное наблюдение демонстрирует одновременное наличие вывиха головки лучевой кости и перелома средней трети диафиза лучевой кости.

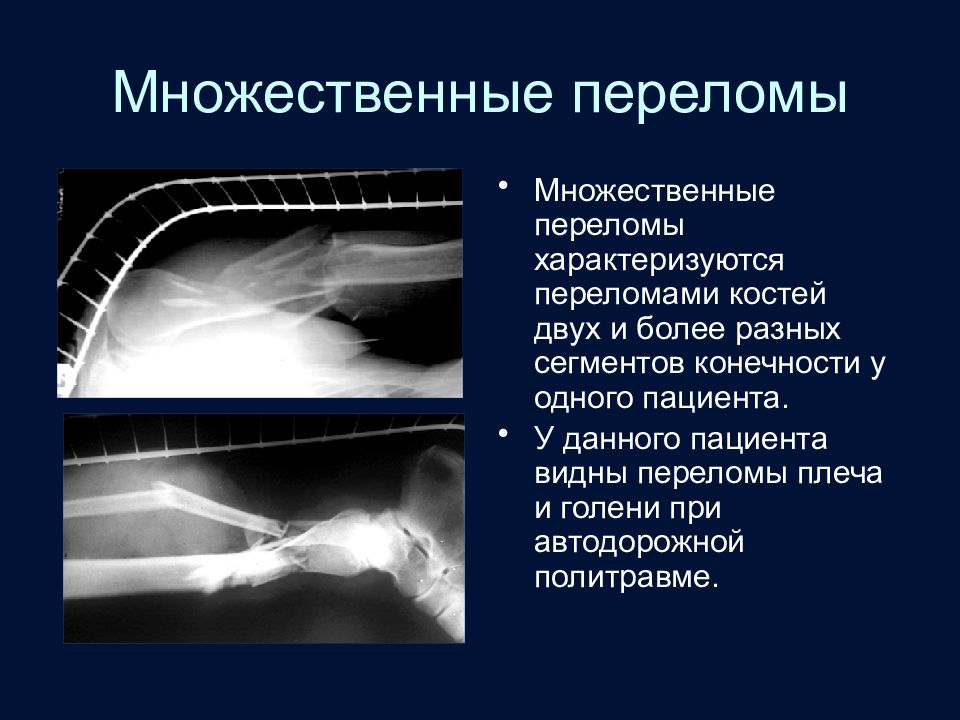

Множественные переломы характеризуются переломами костей двух и более разных сегментов конечности у одного пациента. У данного пациента видны переломы плеча и голени при автодорожной политравме.
Особенность огнестрельных переломов – большое количество осколков и множественных мелких инородных тел – фрагментов ранящего объекта.
Эпифизеолиз -перелом при котором линия проходит через зону роста. Встречается у детей и подростков.

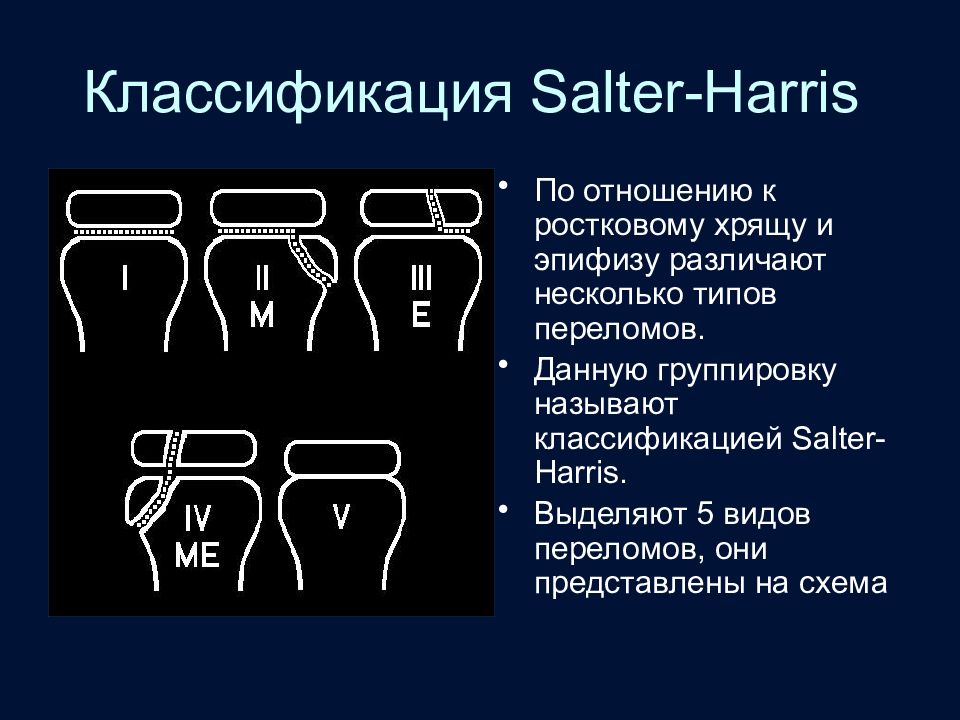

По отношению к ростковому хрящу и эпифизу различают несколько типов переломов. Данную группировку называют классификацией Salter-Harris. Выделяют 5 видов переломов, они представлены на схема
На латерограмме коленного сустава и аксиальной КТ виден горизонтальный уровень расслоения жир – кровь в полости сустава.
Для компрессионных переломов позвоночника характерна клиновидная деформация тела пострадавшего позвонка. Виден угловой кифоз.

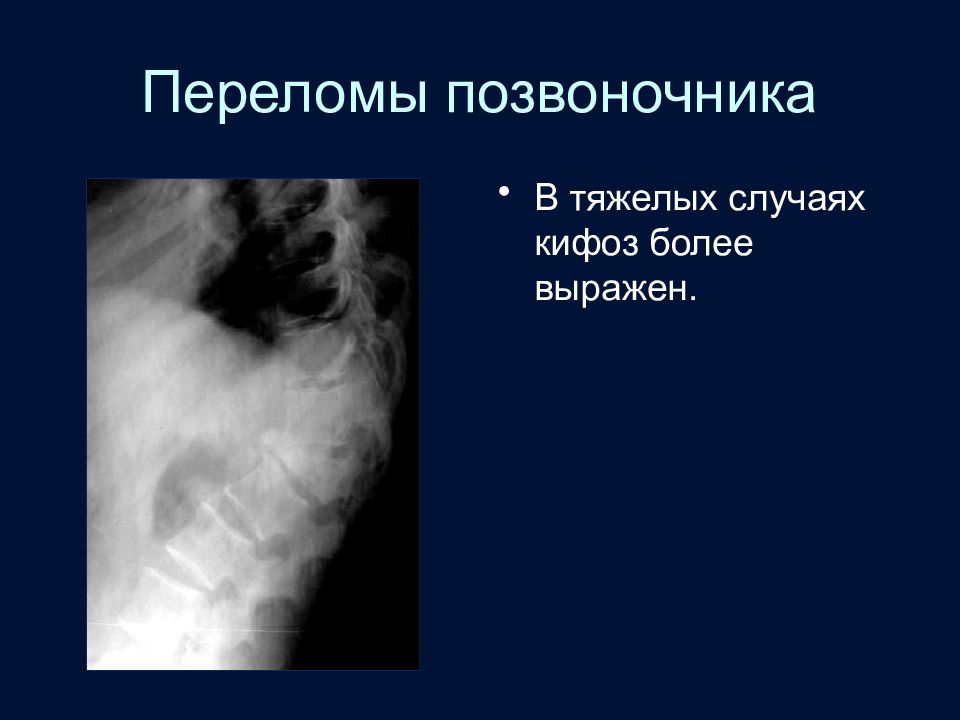

В тяжелых случаях кифоз более выражен.

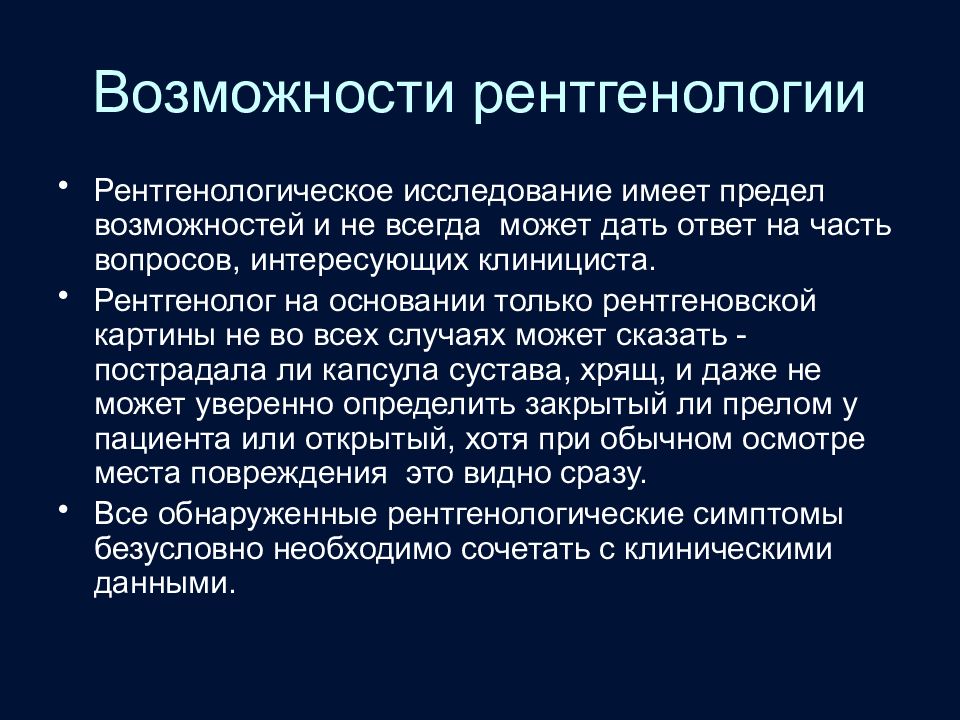

Рентгенологическое исследование имеет предел возможностей и не всегда может дать ответ на часть вопросов, интересующих клинициста. Рентгенолог на основании только рентгеновской картины не во всех случаях может сказать - пострадала ли капсула сустава, хрящ, и даже не может уверенно определить закрытый ли прелом у пациента или открытый, хотя при обычном осмотре места повреждения это видно сразу. Все обнаруженные рентгенологические симптомы безусловно необходимо сочетать с клиническими данными.
В рентгенологии принято описывать смещение периферического фрагмента по отношению к центральному. Центральным считают фрагмент расположенный ближе к голове или позвоночнику.

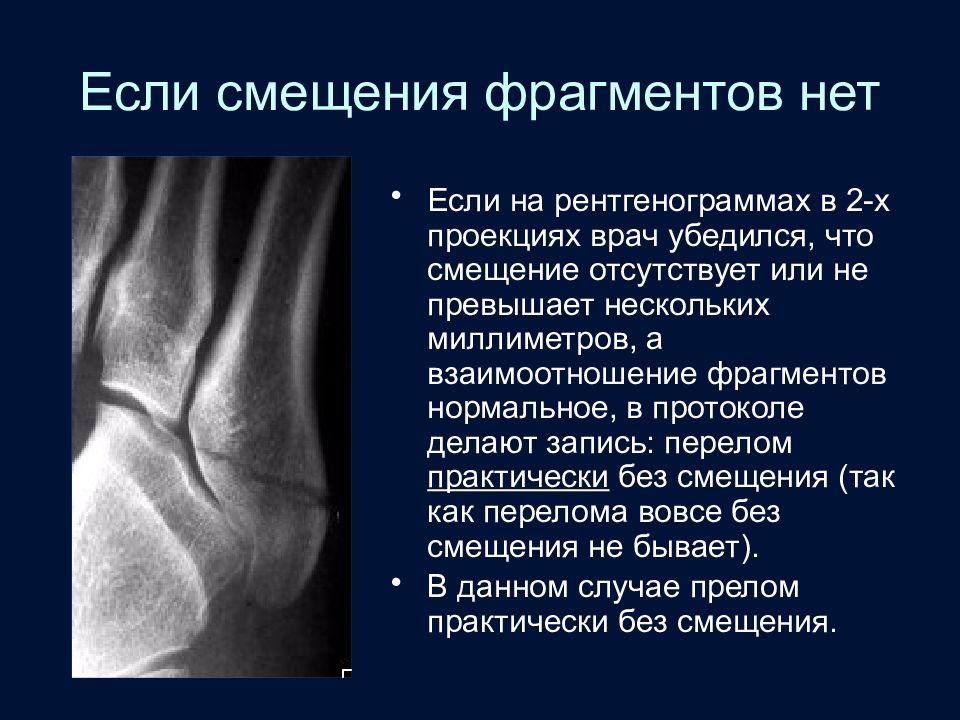

Если на рентгенограммах в 2-х проекциях врач убедился, что смещение отсутствует или не превышает нескольких миллиметров, а взаимоотношение фрагментов нормальное, в протоколе делают запись: перелом практически без смещения (так как перелома вовсе без смещения не бывает). В данном случае прелом практически без смещения.
Типы смещения отломков при переломах костей: 1 — неполное боковое; 2 — полное боковое (медиально); 3 — полное боковое (латерально); 4 — полное боковое кзади; 5 — полное боковое кпереди;

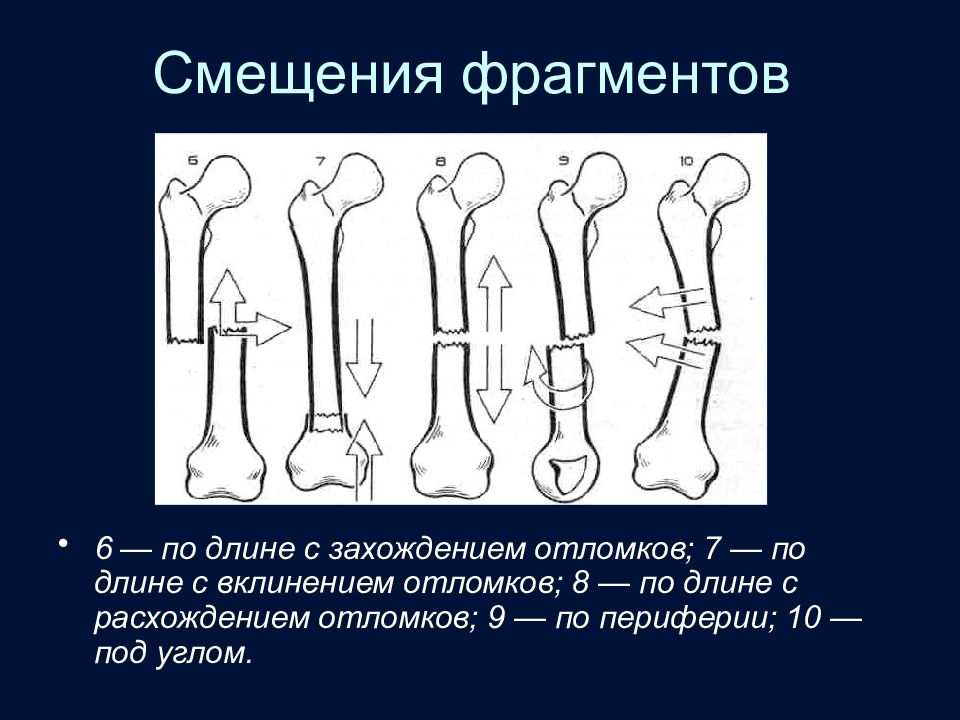

6 — по длине с захождением отломков; 7 — по длине с вклинением отломков; 8 — по длине с расхождением отломков; 9 — по периферии; 10 — под углом.

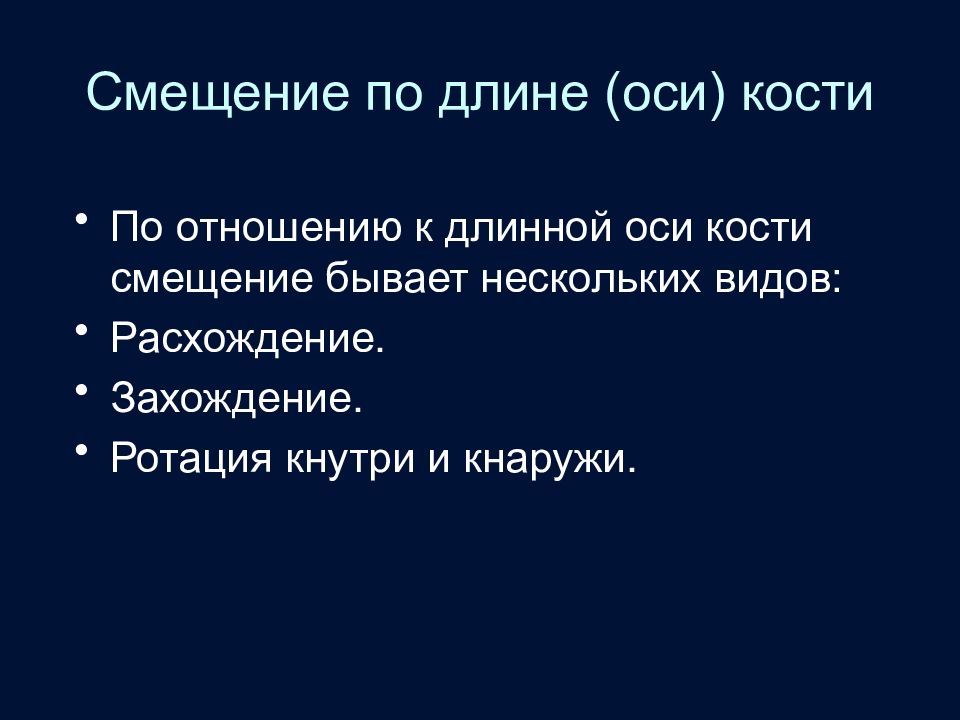

По отношению к длинной оси кости смещение бывает нескольких видов: Расхождение. Захождение. Ротация кнутри и кнаружи.
Поперечный перелом надколенника с разрывом сухожилия и расхождением фрагментов.

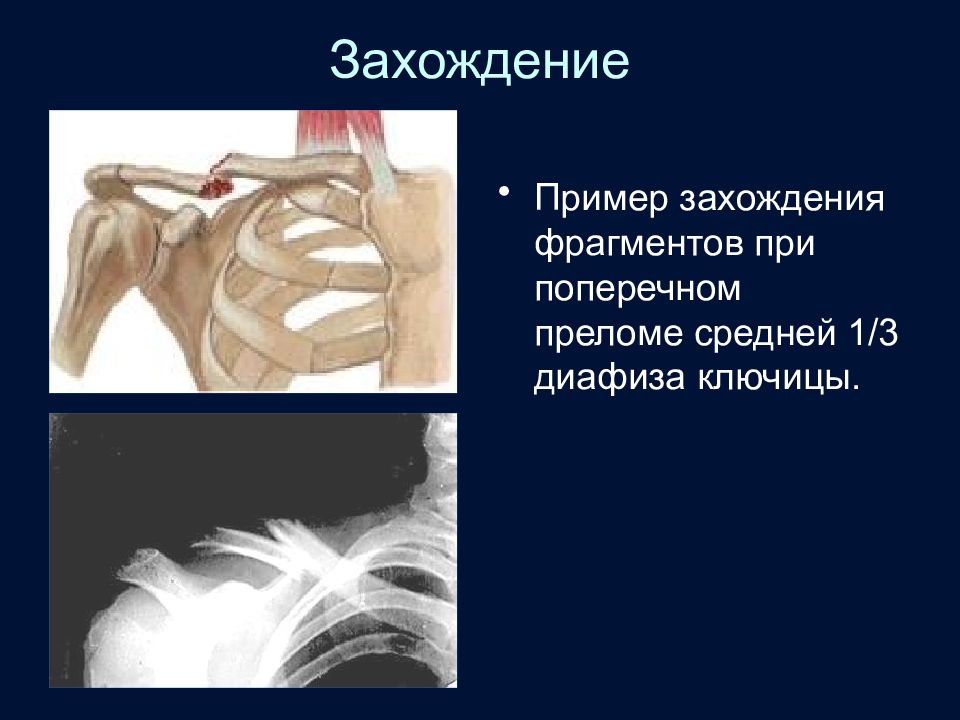

Пример захождения фрагментов при поперечном преломе средней 1/3 диафиза ключицы.

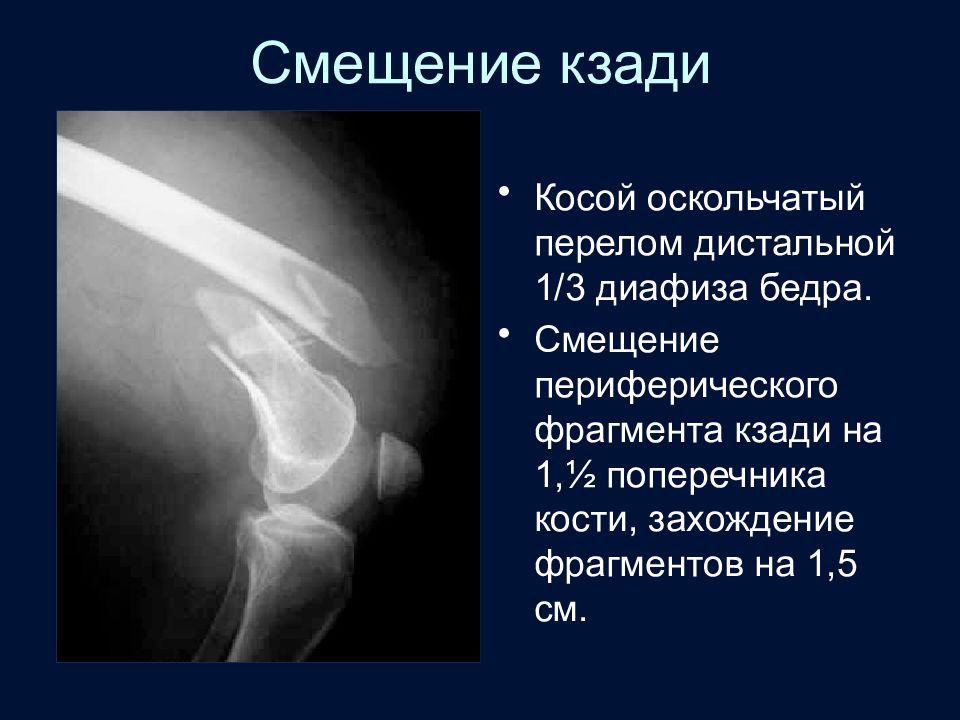

Косой оскольчатый перелом дистальной 1/3 диафиза бедра. Смещение периферического фрагмента кзади на 1,½ поперечника кости, захождение фрагментов на 1,5 см.
Среди смещений под углом выделяют: абдукционные - угол открыт кнаружи, аддукционные - угол открыт во внутрь.

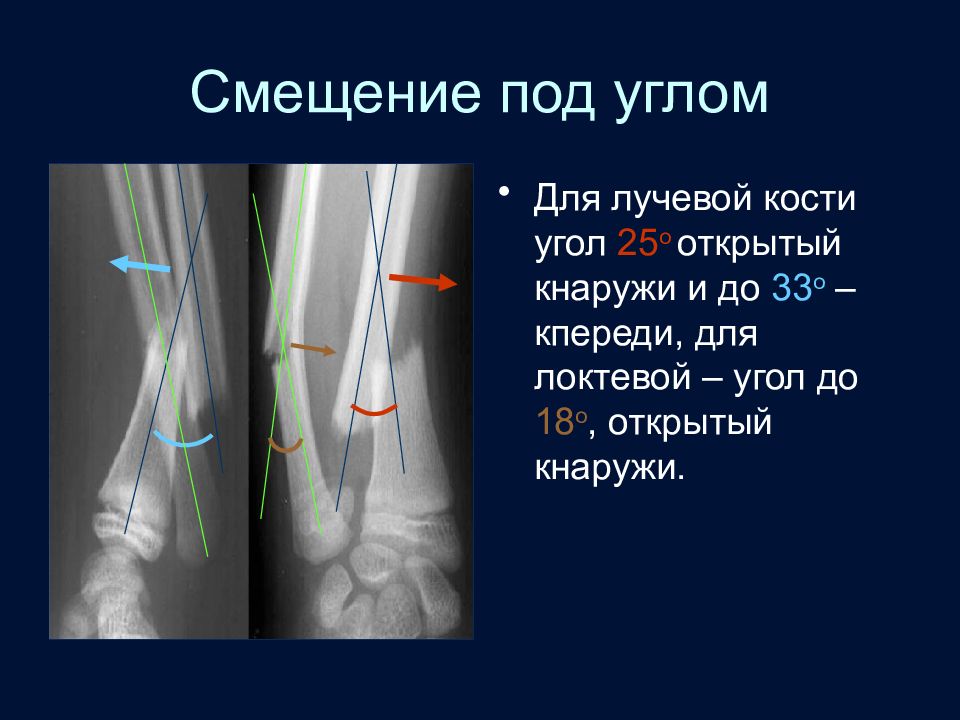

Для лучевой кости угол 25 о открытый кнаружи и до 33 о – кпереди, для локтевой – угол до 18 о, открытый кнаружи.
Так называемый трехлодыжечный перелом, вывих со смещением стопы кзади и кнаружи. Часто после посещения катка

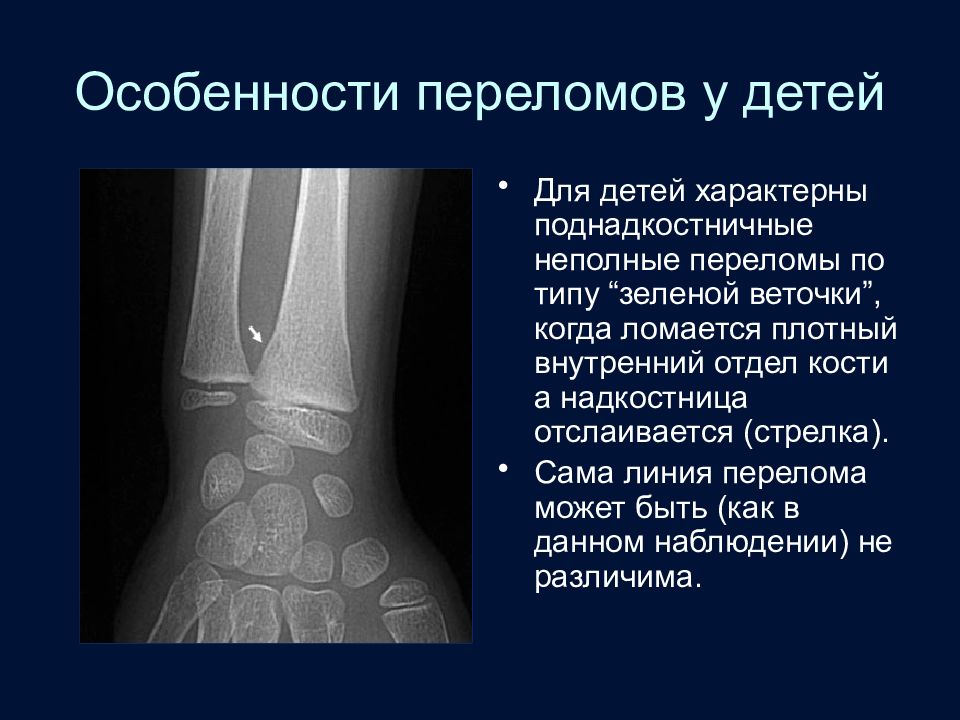

Для детей характерны поднадкостничные неполные переломы по типу “зеленой веточки”, когда ломается плотный внутренний отдел кости а надкостница отслаивается (стрелка). Сама линия перелома может быть (как в данном наблюдении) не различима.

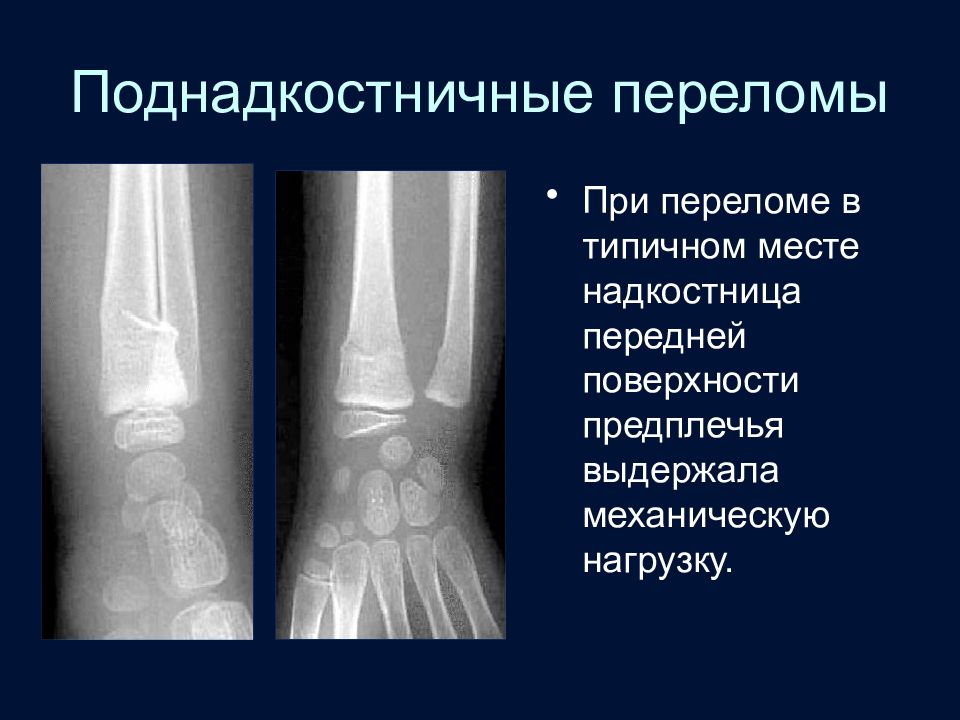

При переломе в типичном месте надкостница передней поверхности предплечья выдержала механическую нагрузку.

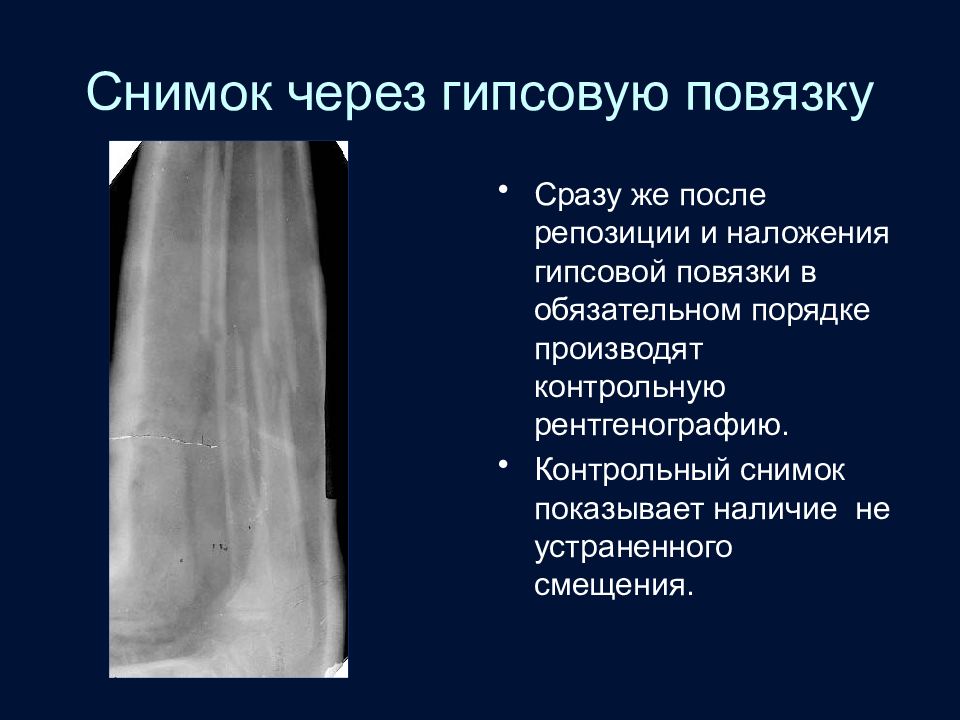

Сразу же после репозиции и наложения гипсовой повязки в обязательном порядке производят контрольную рентгенографию. Контрольный снимок показывает наличие не устраненного смещения.
Фазы формирования костной мозоли: Через 7-10 дней – начало резорбции в гематоме поврежденных костных балок и развитие соединительнотканной мозоли. С 3 – 4 недели – фиброзная мозоль. С 5 – й недели – обызвествление костной мозоли. На снимках видны 2 и 3 я фазы.
Ложный сустав. Новый сустав. Избыточная костная мозоль. Остеомиелит. Остаточные деформации.
В обычные сроки перелом не срастается. Остается линия перелома и подвижность фрагментов. Костномозговые каналы (полости) обеих фрагментов открыты.
В отличие от ложного сустава при неоартрозе костномозговые каналы уже закрыты - появляются замыкающие пластинки, формируется подобие суставной головки и впадины.

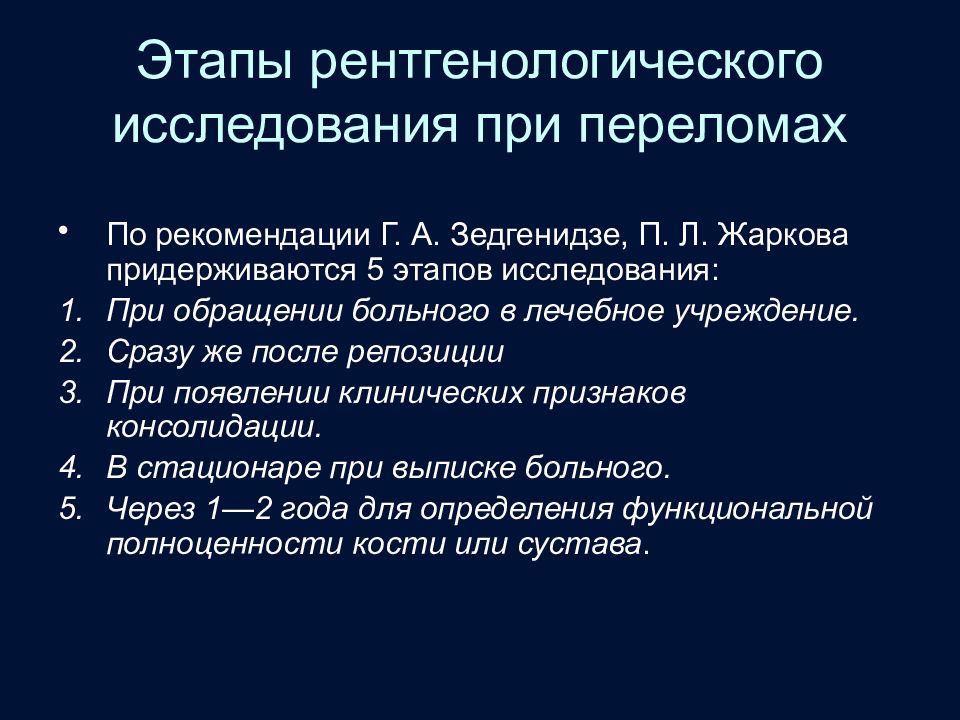

По рекомендации Г. А. Зедгенидзе, П. Л. Жаркова придерживаются 5 этапов исследования: При обращении больного в лечебное учреждение. Сразу же после репозиции При появлении клинических признаков консолидации. В стационаре при выписке больного. Через 1—2 года для определения функциональной полноценности кости или сустава.
Патологический перелом развивается на фоне предшествующего патологического процесса, ослабившего механические свойства кости. Пример патологического перелома при костной кисте, которая клинически абсолютно не проявляла себя до перелома.
КТ грудных позвонков. Компрессионный патологический перелом тела одного из грудных позвонков.

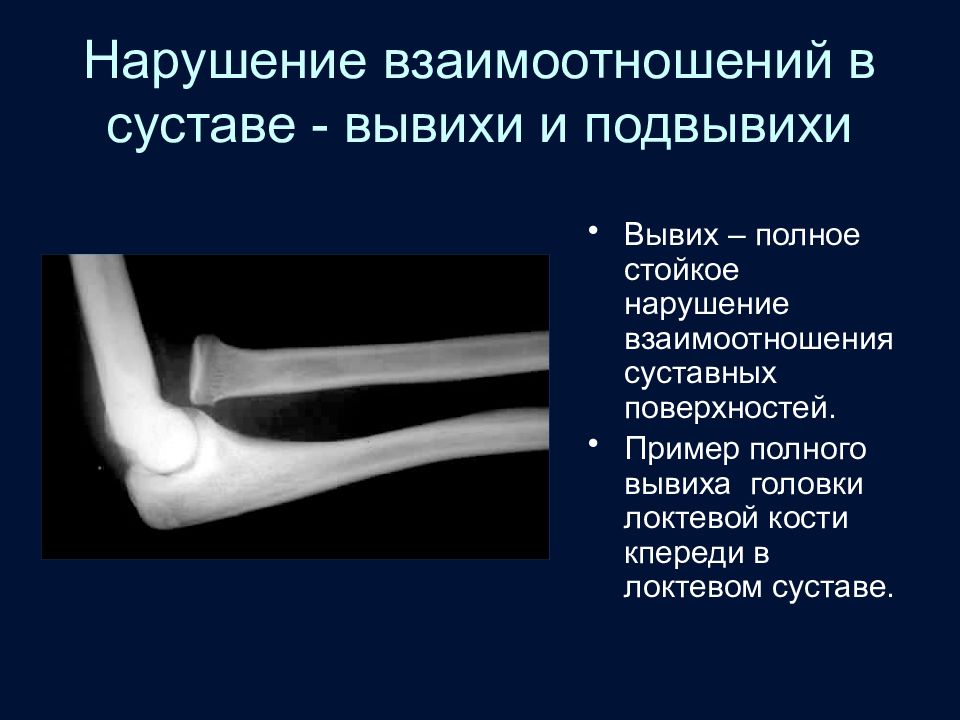

Вывих – полное стойкое нарушение взаимоотношения суставных поверхностей. Пример полного вывиха головки локтевой кости кпереди в локтевом суставе.

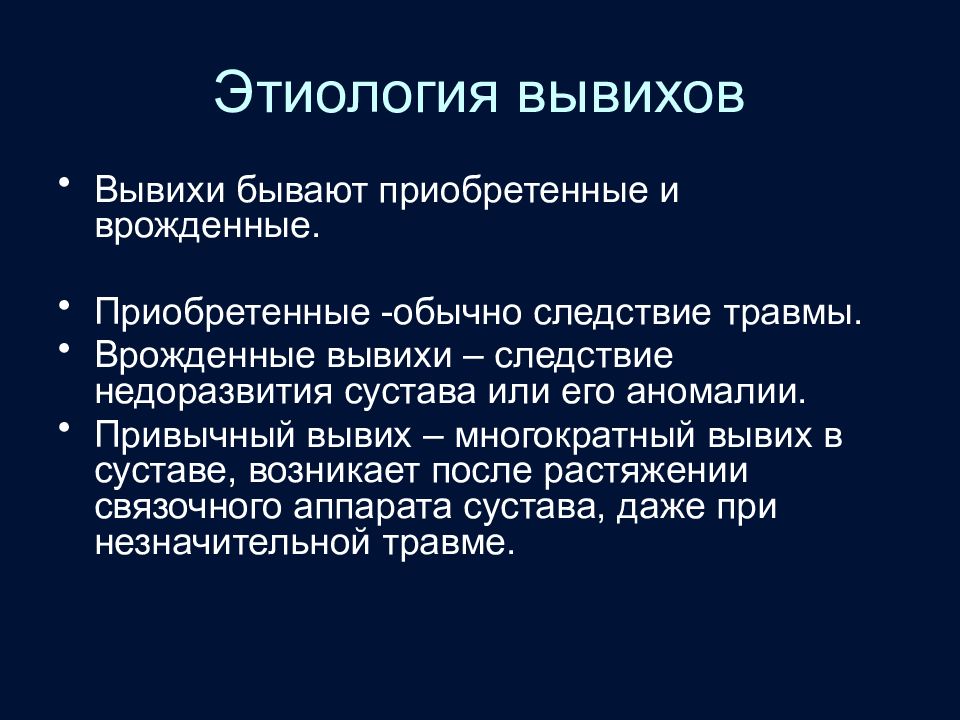

Вывихи бывают приобретенные и врожденные. Приобретенные -обычно следствие травмы. Врожденные вывихи – следствие недоразвития сустава или его аномалии. Привычный вывих – многократный вывих в суставе, возникает после растяжении связочного аппарата сустава, даже при незначительной травме.
Полный травматический вывих обеих костей предплечья в локтевом суставе со смещением периферического фрагмента к тылу и захождением.
Различные уровни вывихов фаланг пальцев кисти у спортсменов

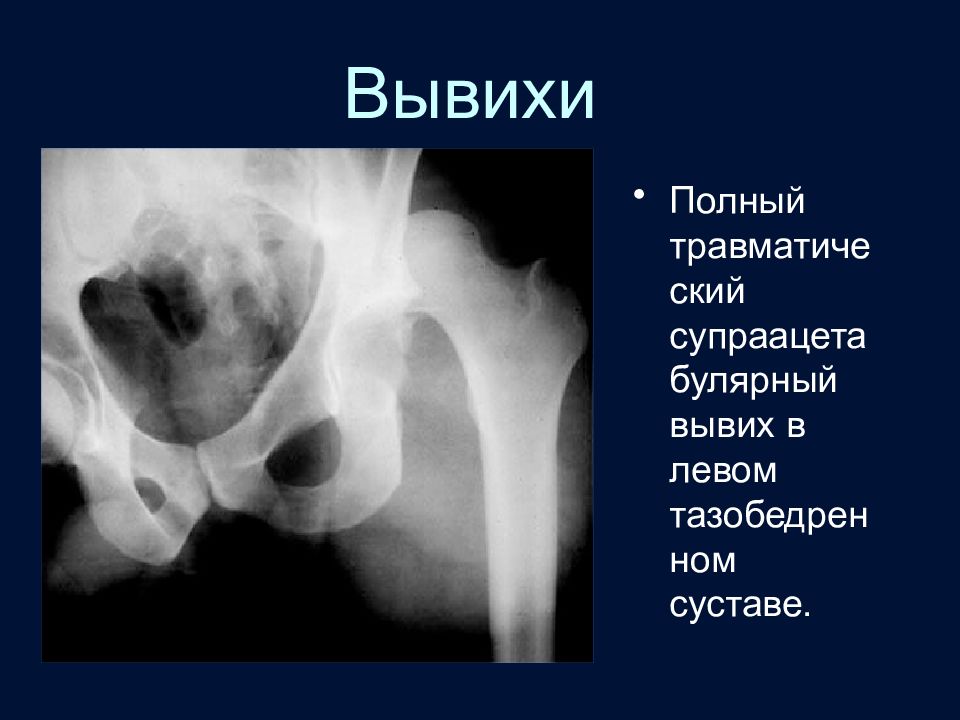

Полный травматический супраацетабулярный вывих в левом тазобедренном суставе.

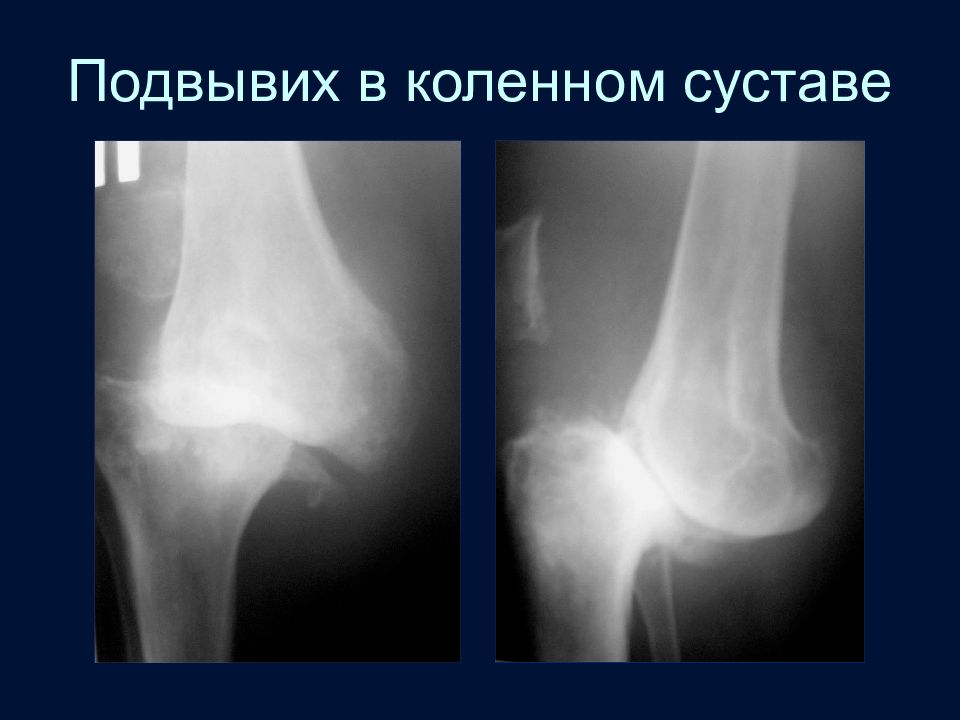

Подвывих - частичное нарушение взаимоотношений в суставе Главный признак – нарушение формы и ширины суставной щели. Данный снимок демонстрирует клиновидную деформацию суставной щели в плечевом суставе – подвывих. Обязательно исследование во второй проекции!
К подвывихам относят и нарушение взаимоотношений в позвонках. На снимке видно смещение L5 кзади на 1/3 тела, по отношению к L4. Диск между позвонками разрушен, щель практически отсутствует.
Пространственная реконструкция Нарушены взаимоотношения между L3 и L4, высота диска снижена

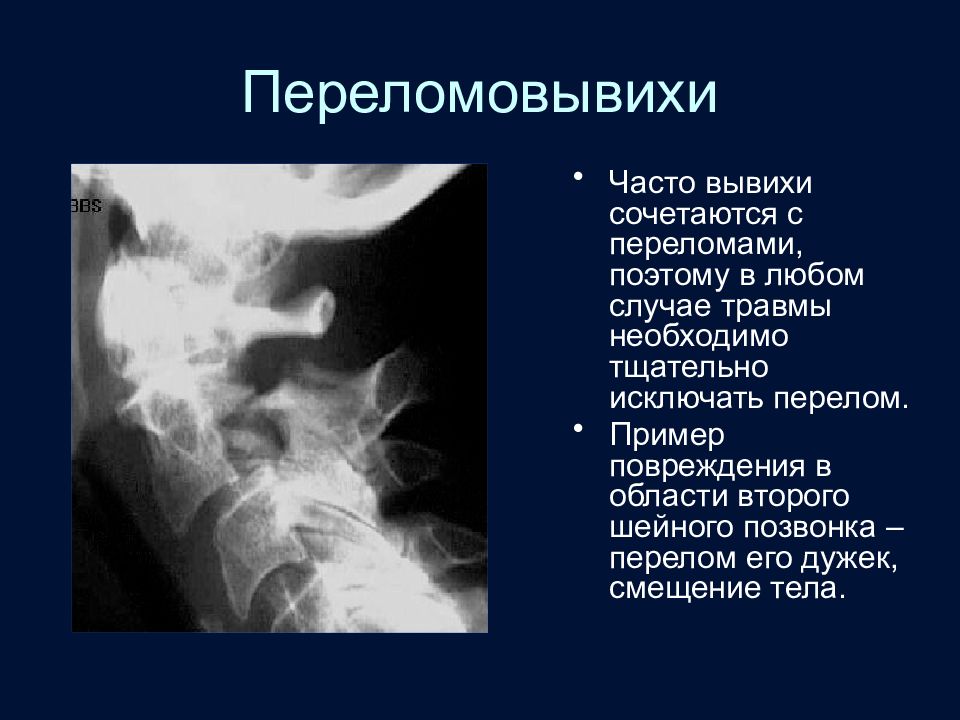

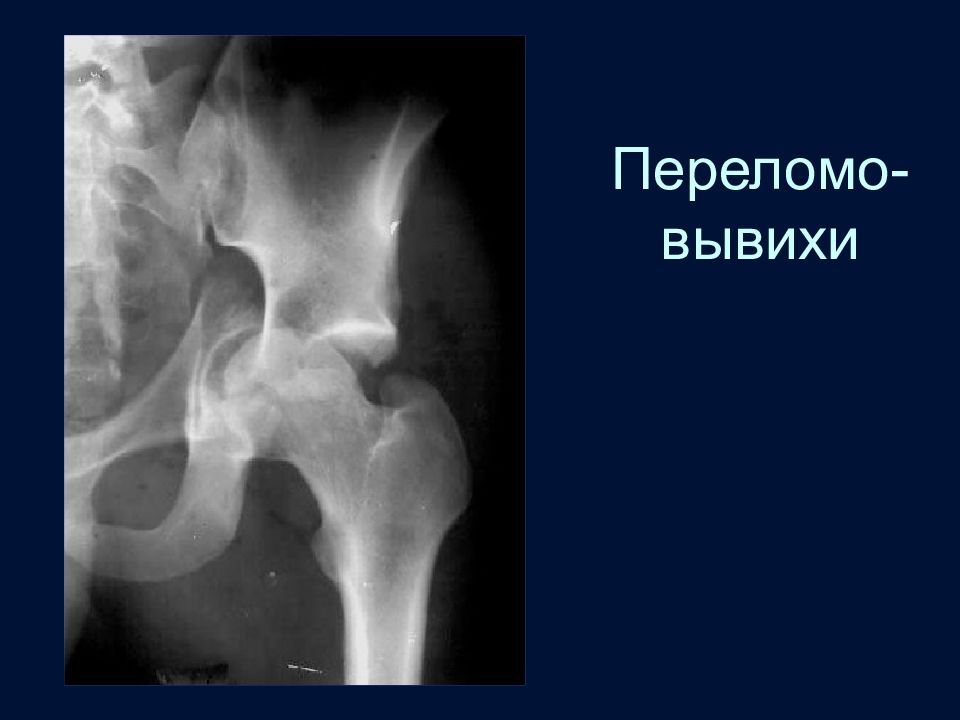

Часто вывихи сочетаются с переломами, поэтому в любом случае травмы необходимо тщательно исключать перелом. Пример повреждения в области второго шейного позвонка – перелом его дужек, смещение тела.
Травма позвоночника с переломом позвонка и подвывихом
Порок развития вертлужной впадины с ее гипоплазией, недоразвитием головки бедренной кости и сустава. Схема Хильгенрейнера -Эрлахера для определения по рентгенограммам правильного соотношения в суставах. При вывихе расстояние (h) уменьшается, а (D) увеличивается.
Пример – дисплазия правого тазобедренного сустава, полный врожденный вывих правого т/б сустава на почве дисплазии.

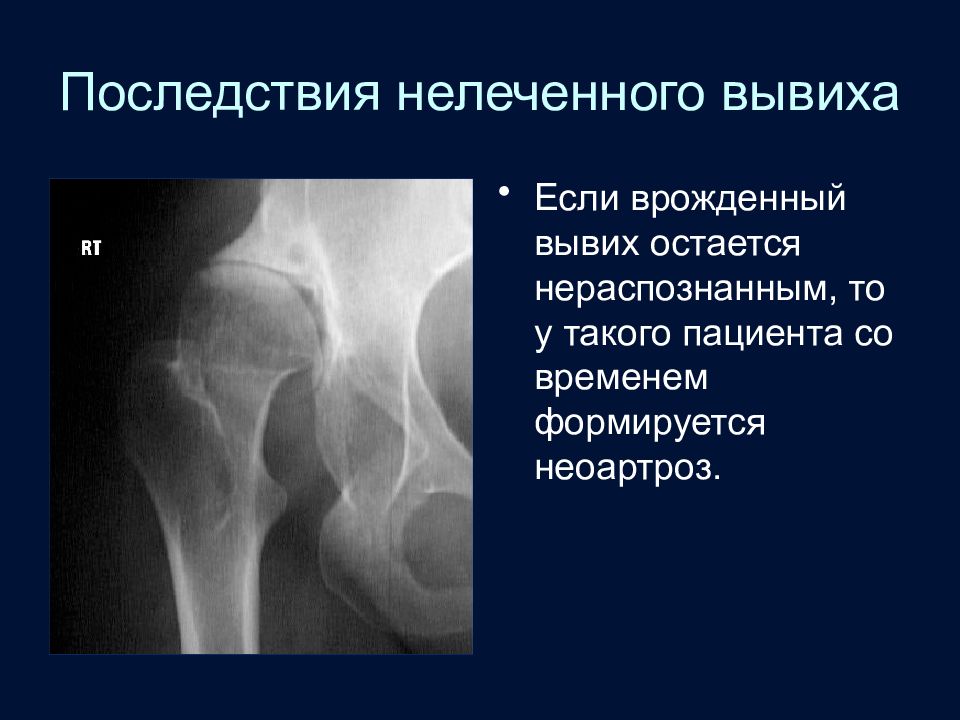

Если врожденный вывих остается нераспознанным, то у такого пациента со временем формируется неоартроз.
