Электронная Темно-польная Поляриза-ционная Фазово-контраст-ная Флюоресцентная (люминесцентная) оглавление назад Световая Оптическая Просвечивающая (трансмиссионная) Сканирующая (растровая) далее
далее Изучение гистологического препарата осуществляется в проходящем свете с помощью светового микроскопа. Источник света естественный или искусственный (различные лампы). Свет собирается в конденсор и далее направляется через препарат в объектив. Окуляр дополнительно увеличивает это изображение. Качество изображения (четкость) определяется разрешающей способностью микроскопа, т.е. минимальным (разрешающим) расстоянием, на котором оптика микроскопа позволяет различить раздельно две близко расположенные точки. Эта величина пропорциональна длине световой волны и для обычного светового микроскопа равна приблизительно 0,2 мкм. Чем меньше разрешающее расстояние, тем выше разрешающая способность микроскопа и тем более мелкие объекты можно исследовать. Увеличение микроскопа – это соотношение между истинными размерами исследуемого объекта и размерами его изображения, получаемого с помощью микроскопа. Ориентировочно оно оценивается как произведение увеличений объектива и окуляра и может достигать 2500 раз. оглавление назад
Основание микроскопа Тубусодержатель Тубус Окуляр (чаще ×7) Револьвер микроскопа Объективы а) сухие: ×8, ×20, ×40 б) иммерсионный ×90 Предметный столик Конденсор Макрометрический винт Микрометрический винт Винт конденсора Зеркало Общее увеличение микроскопа = увеличение объектива × увеличение окуляра назад оглавление 1 2 3 4 5 6 7 8 9 10 11 12 далее
Микроскопирование гистологического препарата начинают с установки правильного освещения. Для этого с помощью вогнутого зеркала, собирающего рассеянный пучок света, и конденсора достигают равномерного освещения поля зрения. На предметный столик помещают гистологический препарат покровным стеклом вверх. Изучение гистологического препарата начинают при малом увеличении (объектив х8), при этом расстояние между объективом и покровным стеклом должно быть около 1 см. Установку резкости проводят с помощью макровинта. Рассматривают детали гистологического препарата по всей площади, перемещая его на предметном столике. Устанавливают в центр поля зрения участок гистологического препарата, который следует изучить при большом увеличении (объектив х40). С помощью револьверного устройства ставят объектив с более сильным увеличением (х40). Установку резкости проводят с помощью микровинта. Для изучения очень мелких гистологических структур используют иммерсионный объектив (х90). На покровное стекло препарата наносят каплю иммерсионного масла. Осторожно опускают тубус до соприкосновения линзы объектива к маслу. Установку резкости проводят с помощью микровинта. После окончания работы иммерсионное масло удаляют с объектива и покровного стекла марлей. оглавление назад далее
оглавление назад Почка. Окраска : гематоксилин-эозин. Увеличение : х 56 ( малое увеличение ). Почка. Окраска : гематоксилин-эозин. Увеличение : х 280 ( большое увеличение ). Почка. Окраска : гематоксилин-эозин. Увеличение : х 630 ( иммерсионное увеличение ). далее

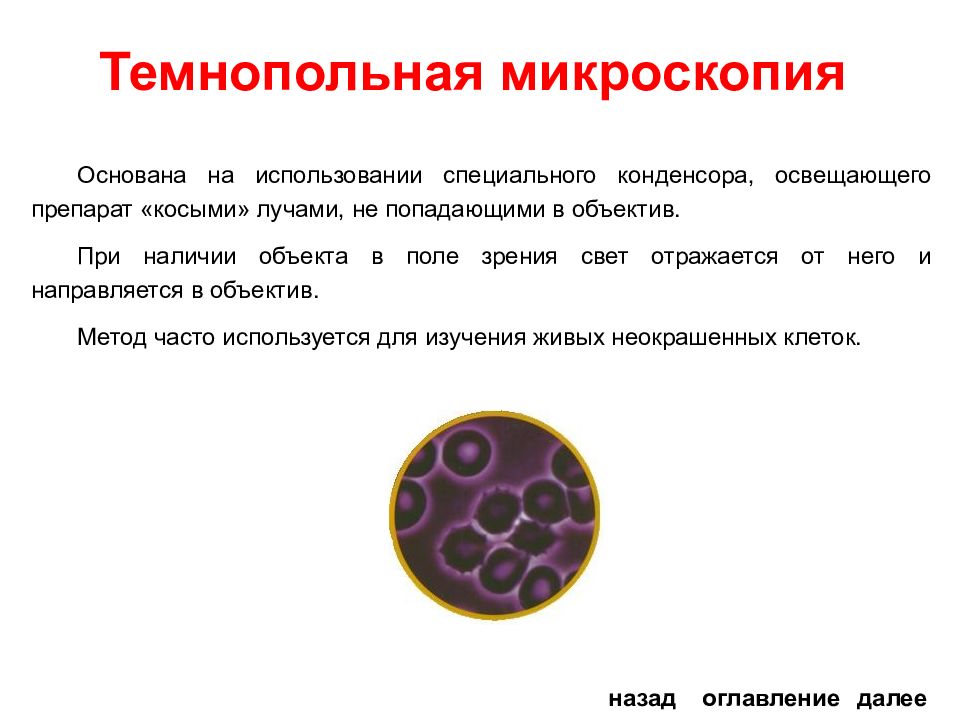

назад Основана на использовании специального конденсора, освещающего препарат «косыми» лучами, не попадающими в объектив. При наличии объекта в поле зрения свет отражается от него и направляется в объектив. Метод часто используется для изучения живых неокрашенных клеток. оглавление далее
назад Позволяет обнаружить двойное лучепреломление – анизотропию. На объект исследования направляется поляризованный пучок света, т.е. лучи света направлены строго в одной плоскости. Это обеспечивает особый фильтр – поляризатор. Такой свет направляется на объект исследования. Второй фильтр – анализатор расположен между объективом и окуляром и позволяет регистрировать угол отклонения плоскости поляризации света. Микроскопия позволяет регистрировать пространственное расположение молекул в объективе или кристаллические структуры. оглавление Кристаллы оксалатов. Поляризационная микроскопия. Увеличение х100 далее
назад Метод служит для получения контрастных изображений прозрачных и бесцветных объектов, в частности, позволяет изучать живые неокрашенные препараты. Даже при очень малых различиях в показателях преломления разных элементов препарата световая волна, проходящая через них, претерпевает разные изменения по фазе (приобретает фазовый рельеф ). Эти фазовые изменения, не воспринимаемые глазом, преобразуются с помощью специального оптического устройства ( кольцевой диафрагмы в конденсоре и фазовой пластинки в объективе) в изменения амплитуды световой волны, т. е. в изменения яркости (« амплитудный рельеф »), которые уже различимы глазом. Иными словами, в получаемом видимом изображении распределение яркостей (амплитуд) воспроизводит фазовый рельеф. Получаемое таким образом изображение называется фазово-контрастным. оглавление Семенники крысы. Неокрашенный препарат. Фазовый контраст Семенники крысы. Окраска: гематоксилин-эозин Световая микроскопия Pseudotrichonympha grassi. Неокрашенный препарат. Фазовый контраст далее

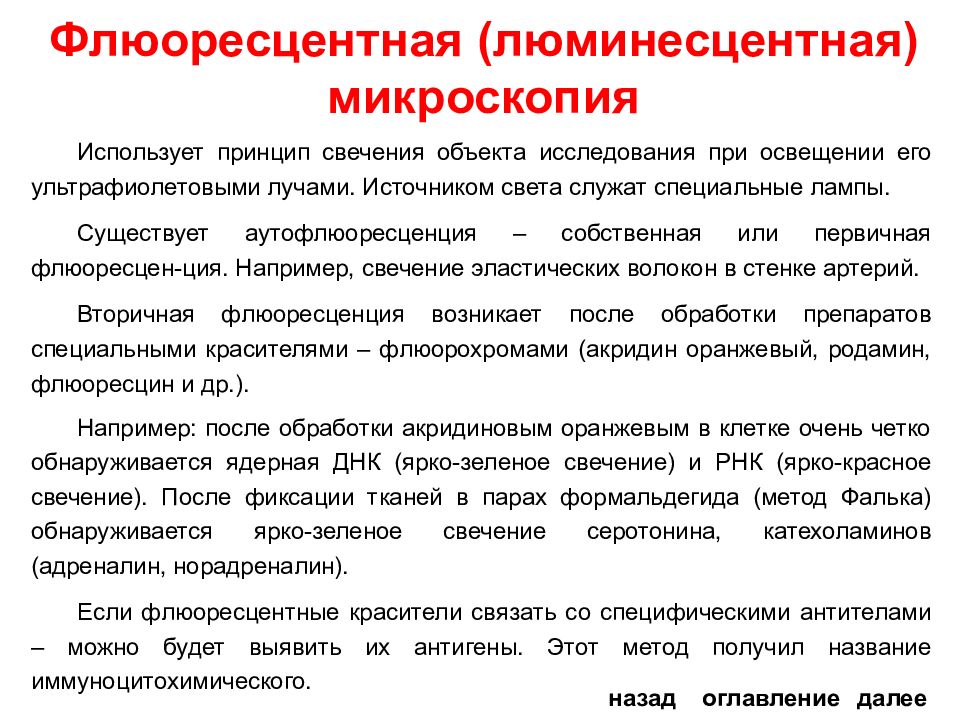

Использует принцип свечения объекта исследования при освещении его ультрафиолетовыми лучами. Источником света служат специальные лампы. Существует аутофлюоресценция – собственная или первичная флюоресцен-ция. Например, свечение эластических волокон в стенке артерий. Вторичная флюоресценция возникает после обработки препаратов специальными красителями – флюорохромами (акридин оранжевый, родамин, флюоресцин и др.). Например: после обработки акридиновым оранжевым в клетке очень четко обнаруживается ядерная ДНК (ярко-зеленое свечение) и РНК (ярко-красное свечение). После фиксации тканей в парах формальдегида ( метод Фалька ) обнаруживается ярко-зеленое свечение серотонина, катехоламинов (адреналин, норадреналин). Если флюоресцентные красители связать со специфическими антителами – можно будет выявить их антигены. Этот метод получил название иммуноцитохимического. Флюоресцентная (люминесцентная) микроскопия назад оглавление далее
Цитоскелет эукариот (эндотелиальные клетки быка). Имунноцитохимический метод окрашивания. Актиновые микрофиламенты окрашены в красный, микротрубочки — в зеленый, ядра клеток — в голубой цвет. назад . . . . Нуклеиновые кислоты в эпителии маточных желез. Окраска акридиновым оранжевым. Ядерная ДНК окрашена в зеленый цвет, РНК – в красный. Симпатические нервные сплетения. Метод Фалька оглавление далее
назад Электронный микроскоп — прибор, позволяющий получать изображение объектов с максимальным увеличением до 10 6 раз. Это стало возможно благодаря использованию вместо светового потока пучка электронов, длина волны которого во много раз короче длины волны фотонов видимого света. Электронный микроскоп состоит из электронной пушки (устройства для получения пучка электронов) и системы электромагнитных линз, размещенных в колонне микроскопа в условиях вакуума. Разрешающая способность электронного микроскопа в 1000÷10000 раз превосходит разрешение светового микроскопа и для лучших современных приборов может составлять менее 0,1 нм ( 10 -10 м). Существуют две основные разновидности электронной микроскопии: трансмиссионная (просвечивающая) и сканирующая (растровая). оглавление далее
примеры Принцип работы трансмиссионного электронного микроскопа заключается в том, что электроны, проходя через объект, расположенный вблизи объективной линзы, взаимодействуют с его атомами и отклоняются от первоначального направления падения пучка (рассеиваются). Далее они попадают в систему магнитных линз, которые формируют на флуоресцентном экране (и на фотопленке) изображение внутренней структуры объекта. При этом удается достичь разрешения порядка 0,1 нм, что соответствует увеличениям до 1,5 • 10 6 раз. Разрешение и информативность ТЭМ-изображений во многом определяются характеристиками объекта и способом его подготовки. Для получения контрастного изображения применяют ультратонкие срезы (не более 0,01 мкм), обработанные соединениями тяжелых металлов (импрегнация солями свинца, урана, осмия и др.), избирательно взаимодействующими с компонентами микроструктуры (химическое контрастирование). При этом чем большей рассеивающей способностью обладает участок исследуемого объекта (участки повышенной плотности, увеличенной толщины и пр.), тем более темным будет его изображение. оглавление назад

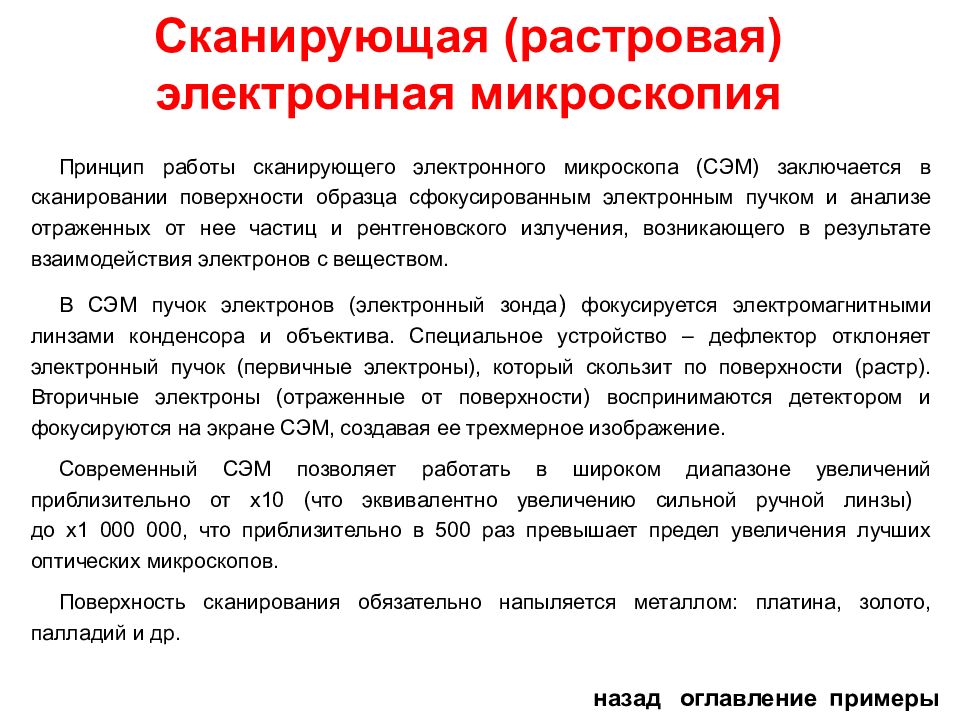

Принцип работы сканирующего электронного микроскопа (СЭМ) заключается в сканировании поверхности образца сфокусированным электронным пучком и анализе отраженных от нее частиц и рентгеновского излучения, возникающего в результате взаимодействия электронов с веществом. В СЭМ пучок электронов (электронный зонда ) фокусируется электромагнитными линзами конденсора и объектива. Специальное устройство – дефлектор отклоняет электронный пучок (первичные электроны), который скользит по поверхности (растр). Вторичные электроны (отраженные от поверхности) воспринимаются детектором и фокусируются на экране СЭМ, создавая ее трехмерное изображение. Современный СЭМ позволяет работать в широком диапазоне увеличений приблизительно от х10 (что эквивалентно увеличению сильной ручной линзы) до х1 000 000, что приблизительно в 500 раз превышает предел увеличения лучших оптических микроскопов. Поверхность сканирования обязательно напыляется металлом: платина, золото, палладий и др. оглавление назад примеры
трансмиссионная сканирующая Тучная клетка назад Эритроциты в артериоле . . . . . . Эритроцит, тромбоцит, лейкоцит оглавление далее

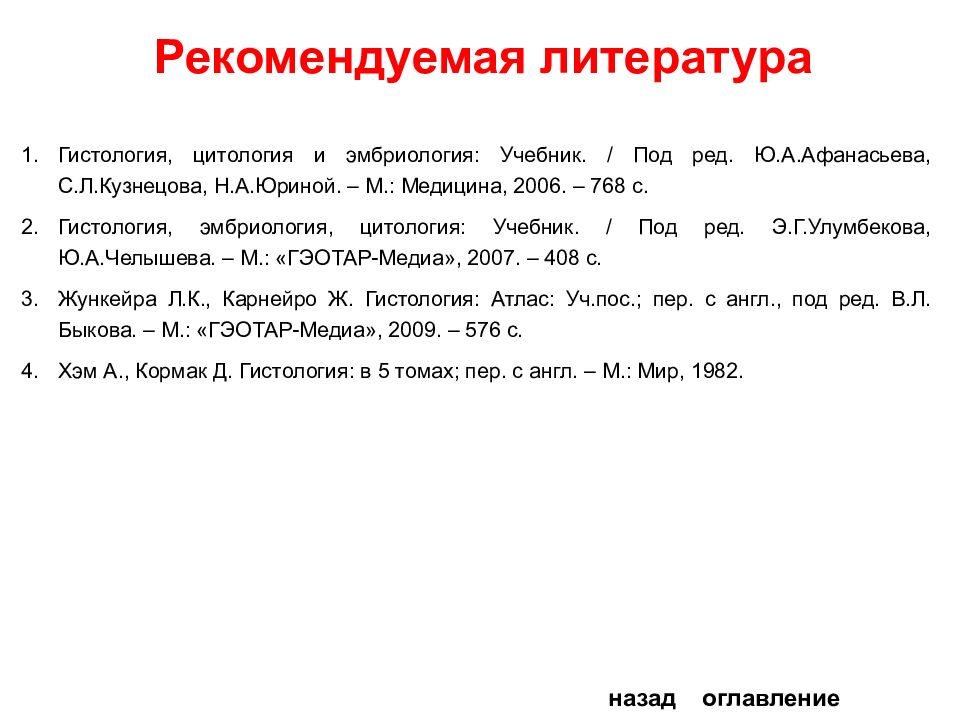

назад Гистология, цитология и эмбриология: Учебник. / Под ред. Ю.А.Афанасьева, С.Л.Кузнецова, Н.А.Юриной. – М.: Медицина, 2006. – 768 с. Гистология, эмбриология, цитология: Учебник. / Под ред. Э.Г.Улумбекова, Ю.А.Челышева. – М.: «ГЭОТАР-Медиа», 2007. – 408 с. Жункейра Л.К., Карнейро Ж. Гистология: Атлас: Уч.пос.; пер. с англ., под ред. В.Л. Быкова. – М.: «ГЭОТАР-Медиа», 2009. – 576 с. Хэм А., Кормак Д. Гистология: в 5 томах; пер. с англ. – М.: Мир, 1982. оглавление
