Первый слайд презентации: Методы высокого разрешения в исследования наноструктур
Кафедра медицинских нанобиотехнологий МБФ Абакумов М.А. Москва, 2016
Диапазон размеров цельных наноструктур : 1-200 нм Диапазон размеров элементов поверхностей наноструктур 0,5 -5 нм. Свойства определяются размерами Для возможности изучения зависимости макроскопических свойств от размеров необходимо иметь методы исследования с разрешением менее 1 нм.

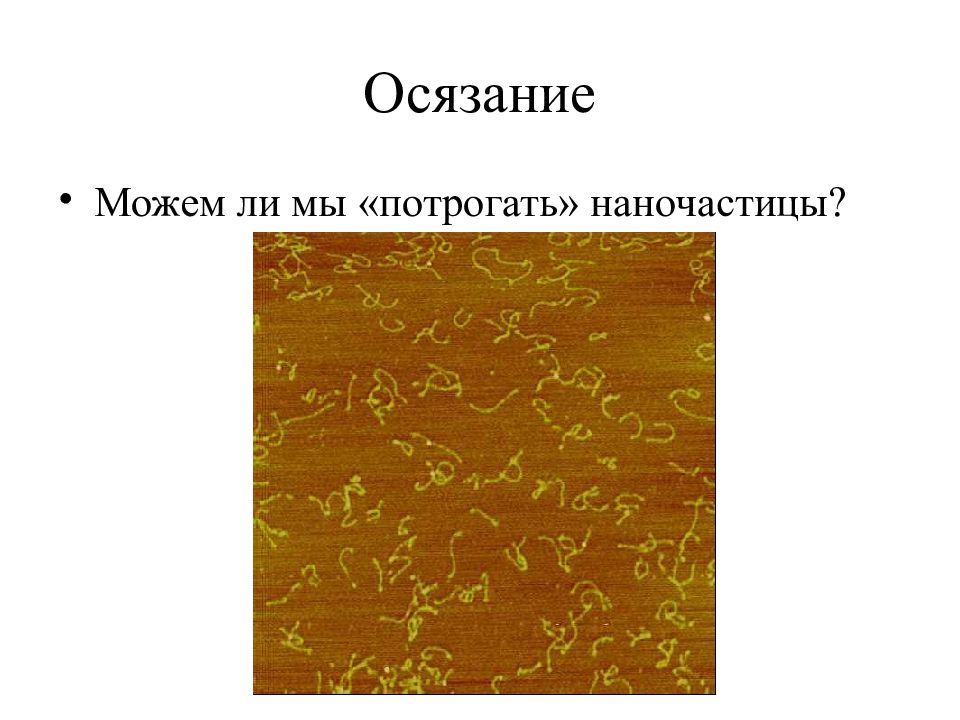

Слайд 3: Способы восприятия информации
Осязание и зрение – передают информацию о форме и размерах объектах Способны передать информацию о форме размере наноструктур Не обладают достаточным разрешением и нуждаются в дополнении инструментальными методами анализа.
Слайд 4: Микроскопия
μικρός — мелкий, маленький и σκοπέω — вижу Оптическая микроскопия, Электронная микроскопия, Многофотонная микроскопия, Рентгеновская микроскопия, Рентгеновская лазерная микроскопия

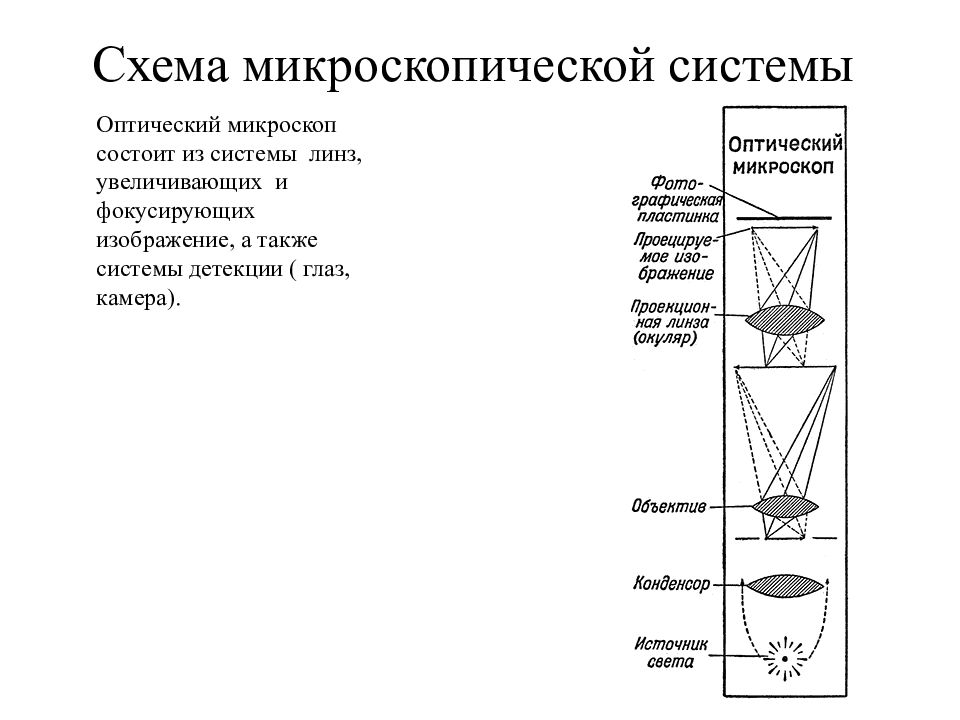

Слайд 5: Схема микроскопической системы
Оптический микроскоп состоит из системы линз, увеличивающих и фокусирующих изображение, а также системы детекции ( глаз, камера).

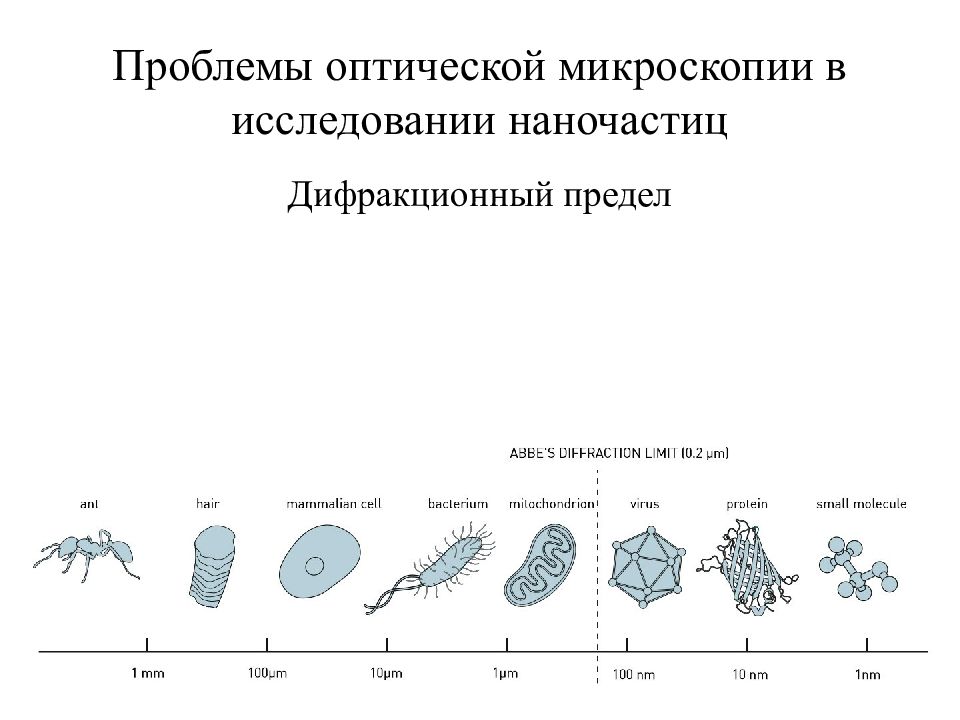

Дифракционный предел

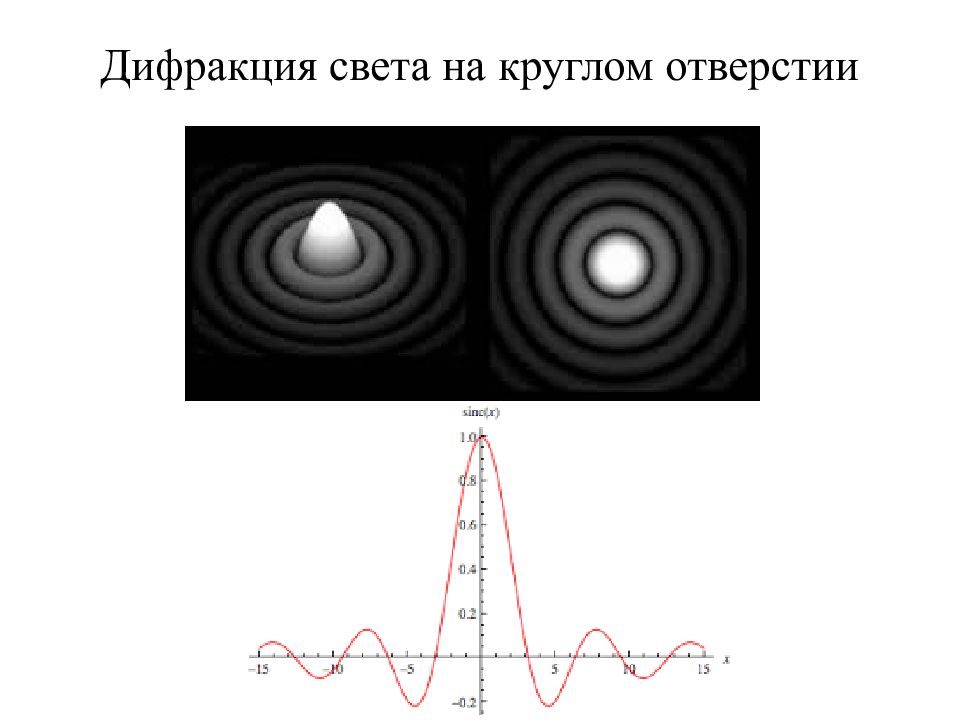

Слайд 9: Дифракция света на круглом отверстии
I (x) =I 0 sinc (2 π nd / λ *sin θ ) I(x 1 ) =0 sinc (2 π nd / λ *sin θ ) =0 sin(2 π nd / λ *sin θ ) = 0 2 π nd / λ *sin θ = π D = λ /2nsin θ
Слайд 10: Дифракционный предел Аббе
D = λ /2n * sin θ λ – длина волны n – показатель преломления среды θ – угол аппертуры При длине света 500 нм (зелёный свет) дифракционный предел ≈ 250 нм

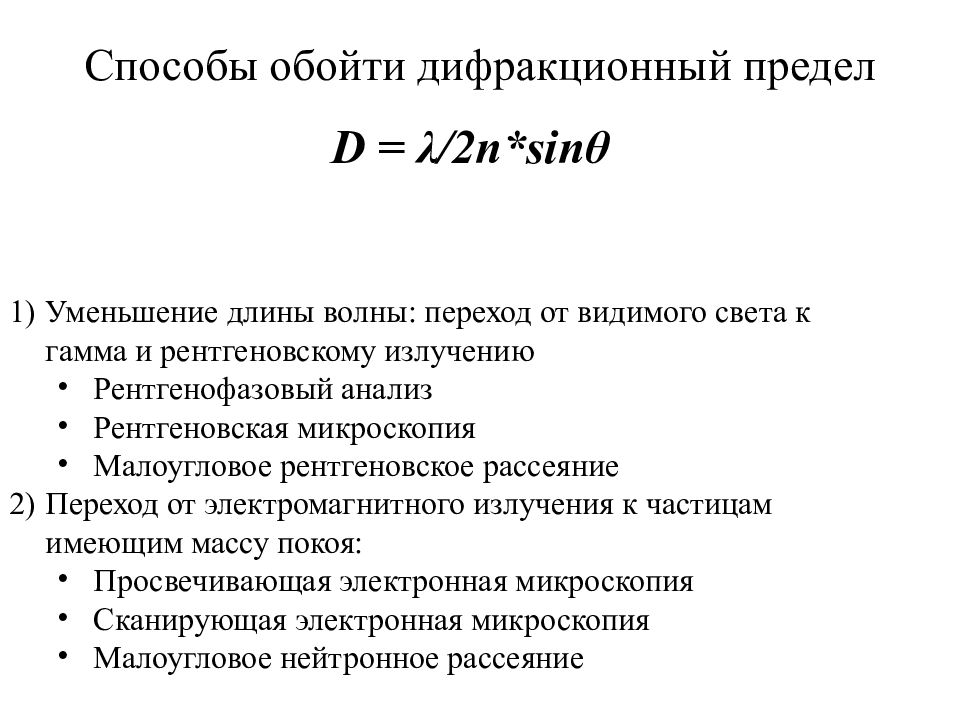

Слайд 11: Способы обойти дифракционный предел
D = λ /2n * sin θ Уменьшение длины волны: переход от видимого света к гамма и рентгеновскому излучению Рентгенофазовый анализ Рентгеновская микроскопия Малоугловое рентгеновское рассеяние Переход от электромагнитного излучения к частицам имеющим массу покоя: Просвечивающая электронная микроскопия Сканирующая электронная микроскопия Малоугловое нейтронное рассеяние
Слайд 12: Рентгенофазовый анализ
Используется электромагнитное излучение с энергиями более 10 кэВ. Атомы кристаллической решётки вещества выступают в качестве узлов дифракционной решётки. Дифракционная картина подчиняется закону Брегга Каждая плоскость даёт свой собственный дифракционный пик с соответствующим углом Чем сложнее кристалл, тем сложнее дифракционная картина Рентгенофазовый анализ
Слайд 15: Рентгенофазовый анализ
Позволяет определять параметры решётки ( межплосткостные расстояния) Позволяет определить размер области с идеальной кристаллической структурой ( размер кристаллита). Рентгенофазовый анализ
Слайд 16: Рентгенофазовый анализ

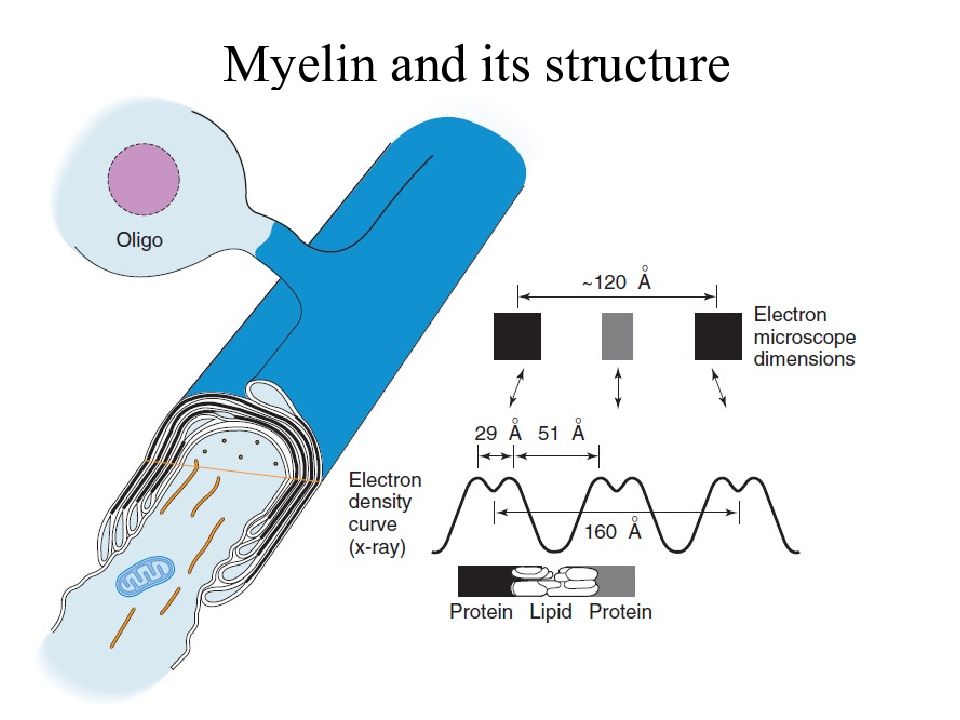

Недостатки метода РФА 1) Не даёт « прямой» информации об объекте. 2) Не пригоден для аморфных структур Области применения РФА: Анализ нанокристаллов или упорядоченных структур Определение трёхмерно й структуры неорганических и органических молекул. Определение фазового состава нанокристаллов Рентгенофазовый анализ

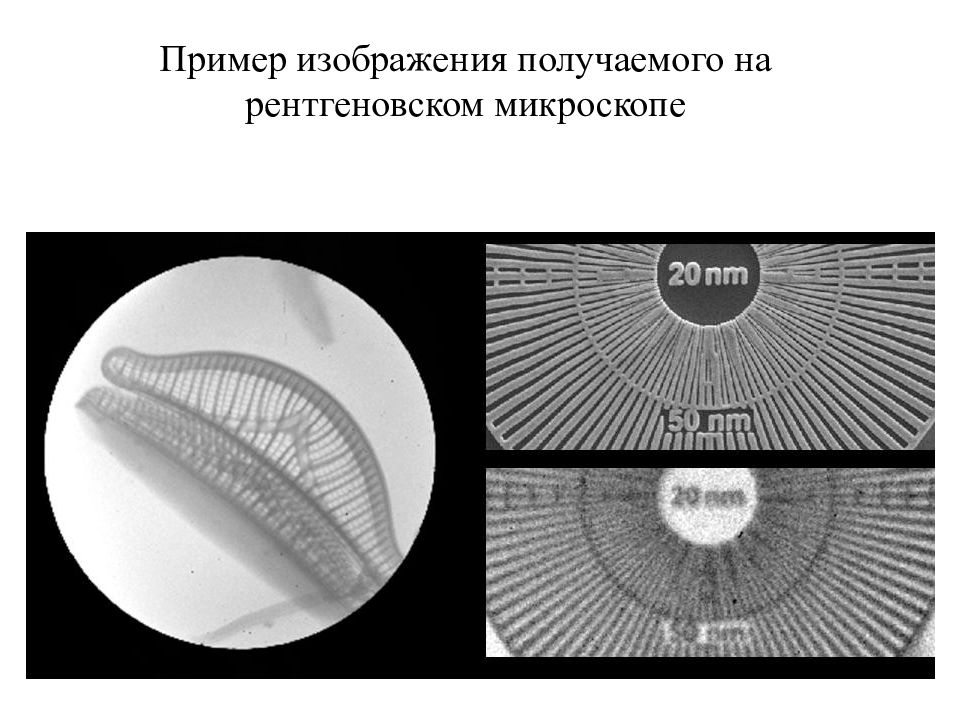

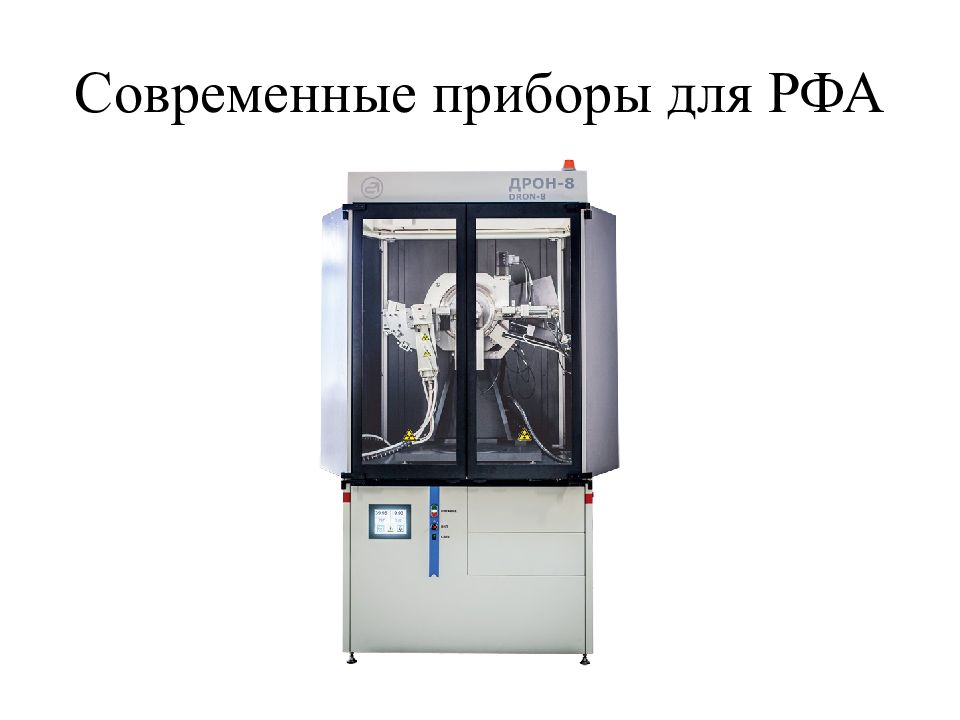

Слайд 17: Рентгеновская микроскопия

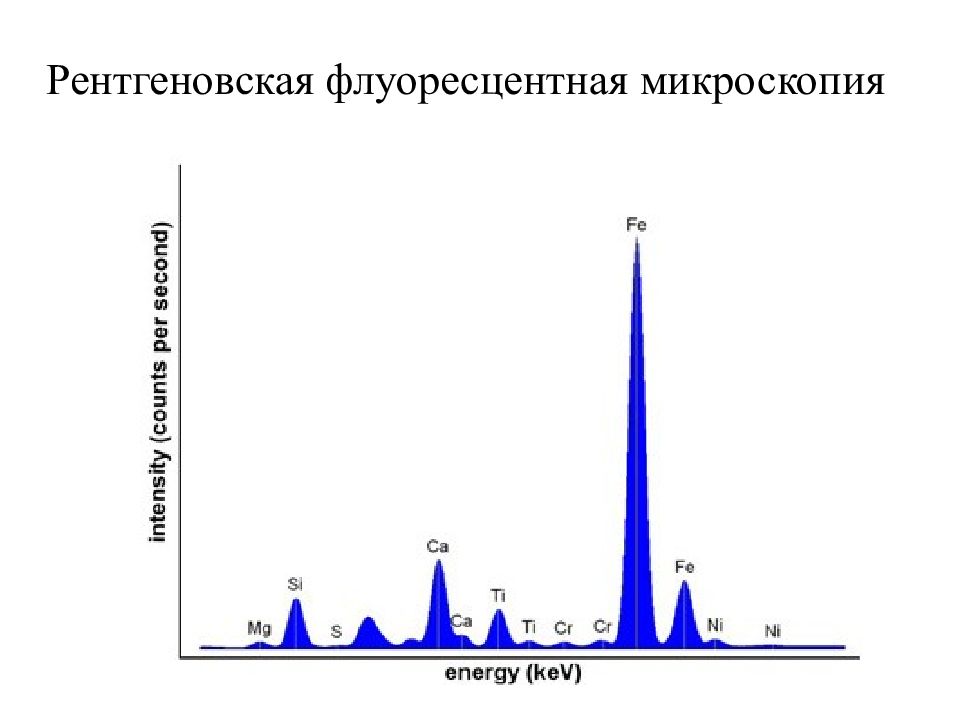

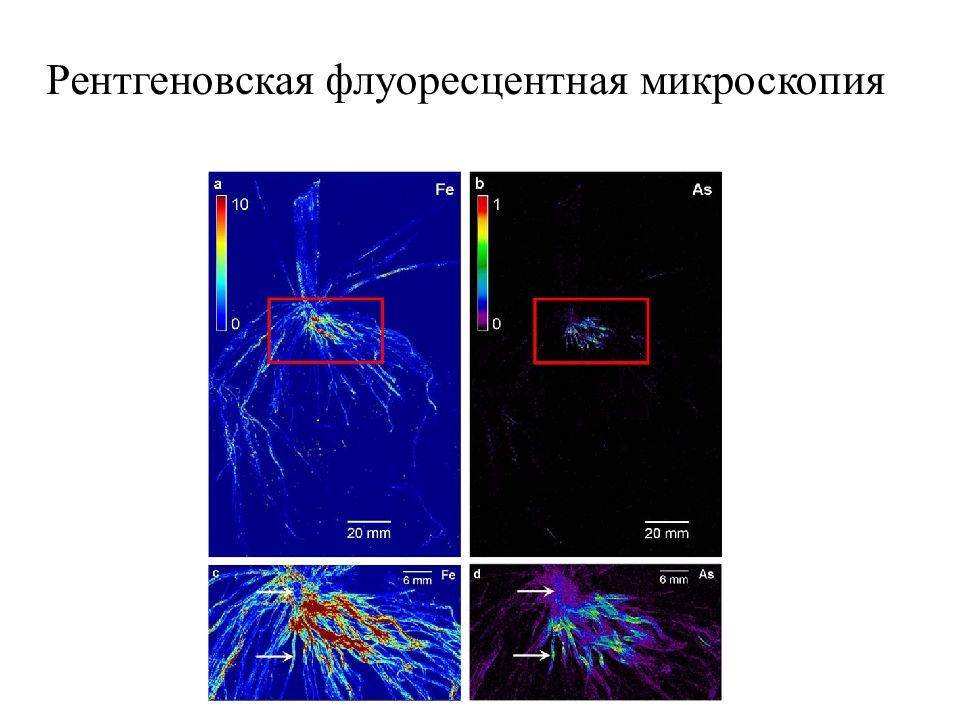

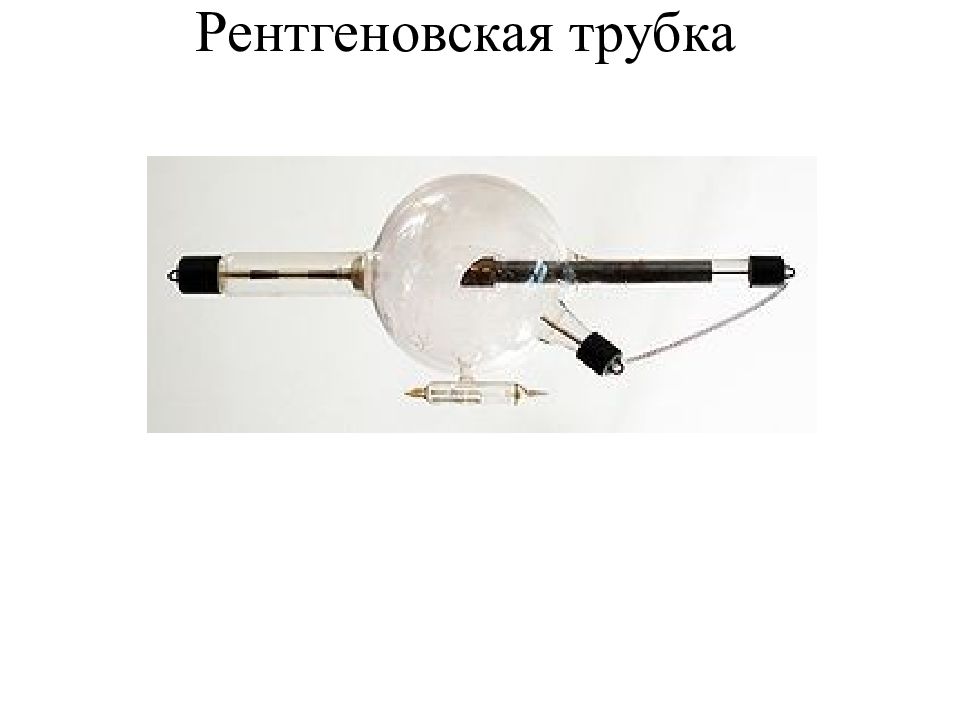

Принцип работы аналогичен оптической микроскопии, но используются ЭМ волны с меньшей длиной волны и энергией порядка 10-60 кэВ ЭМ излучение в данном диапазоне обладает коэффициентом преломления близким к 1 в различных средах. Кроме того, в отличие от оптического излучения, коэффициент преломления рентгеновского в конденсированной среде меньше Позволяет проводить прижизненную визуализацию живых систем с разрешением несколько десятков нм. Позволяет единовременно получать информацию о структуре и составе области интереса (рентгеновская флуоресцентная микроскопия) Требует использования сложной и громоздкой системы линз, а также рентгеновской трубки. Рентгеновская микроскопия

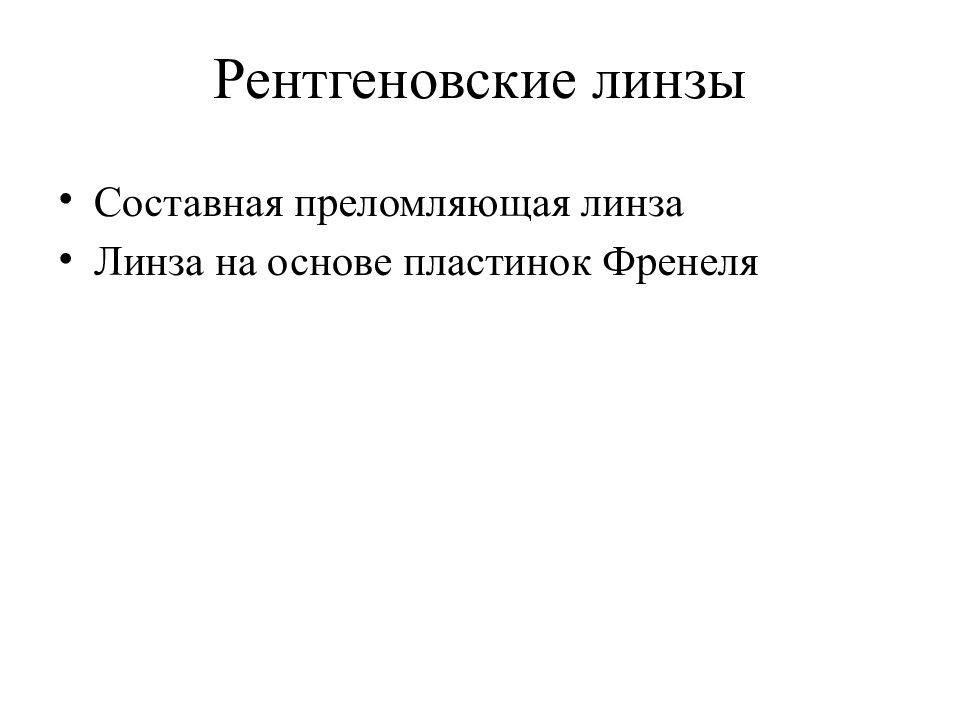

Слайд 18: Рентгеновские линзы
Составная преломляющая линза Линза на основе пластинок Френеля
Слайд 19: Составная преломляющая линза
Состоит из сферических секций заполненных воздухом и разделённых конденсированной средой

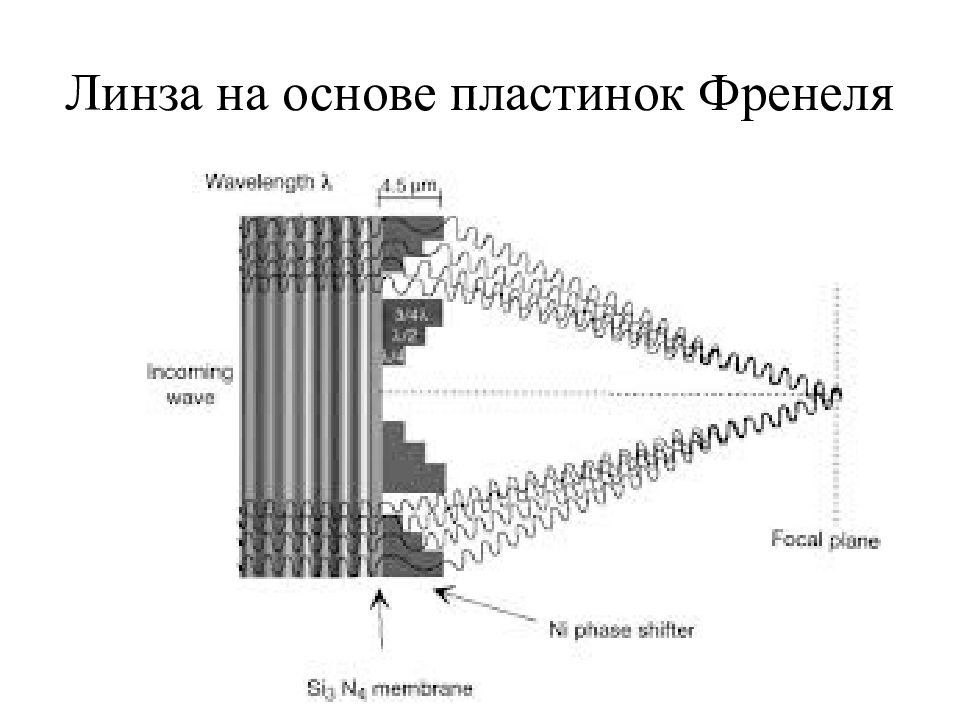

Слайд 20: Линза на основе пластинок Френеля
Создана из ряда пластинок, толщина которых подобрана так, чтобы фокусировать изображение опредлённой длины волны

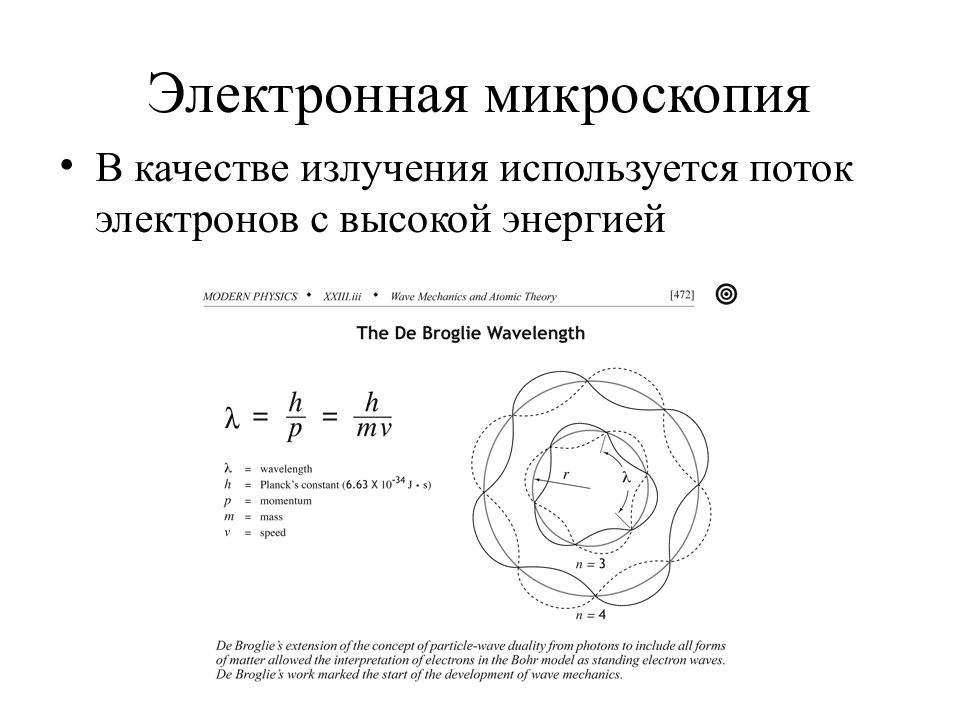

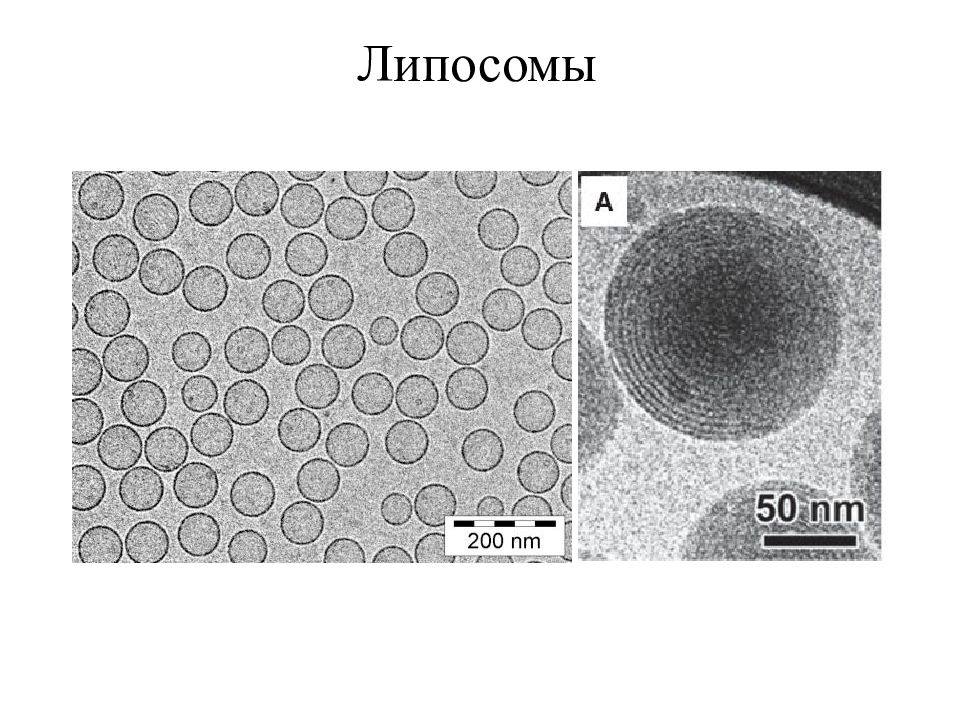

Слайд 32: Электронная микроскопия
В качестве излучения используется поток электронов с высокой энергией

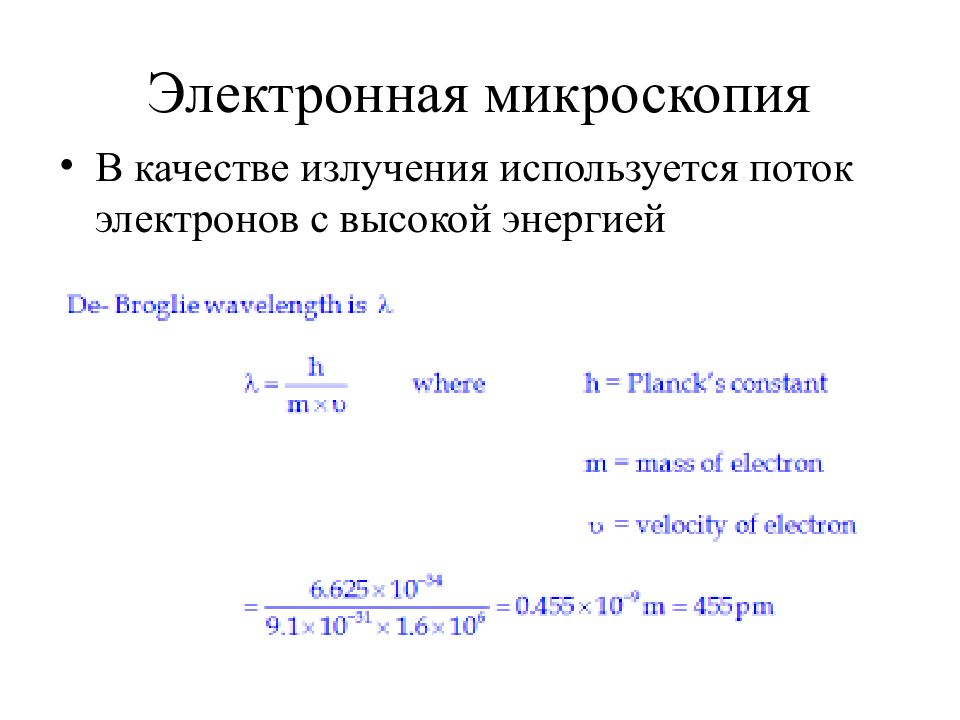

Слайд 33: Электронная микроскопия
В качестве излучения используется поток электронов с высокой энергией
Слайд 34: Электронная микроскопия
Линзы представляют собой цилиндрические электромагниты, фокусирующие электронный пучок.

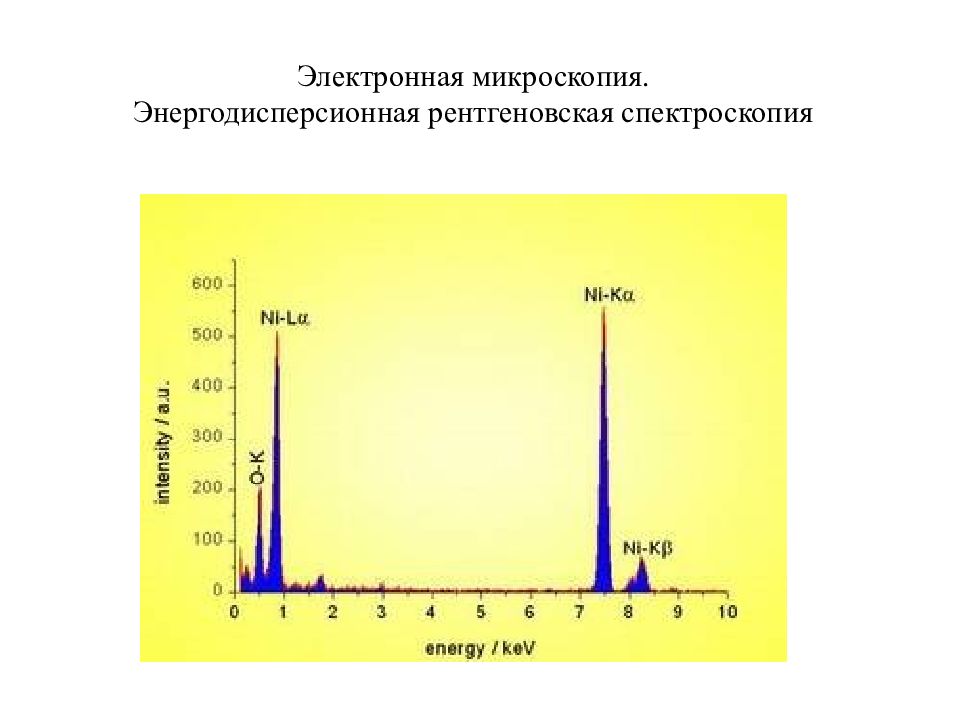

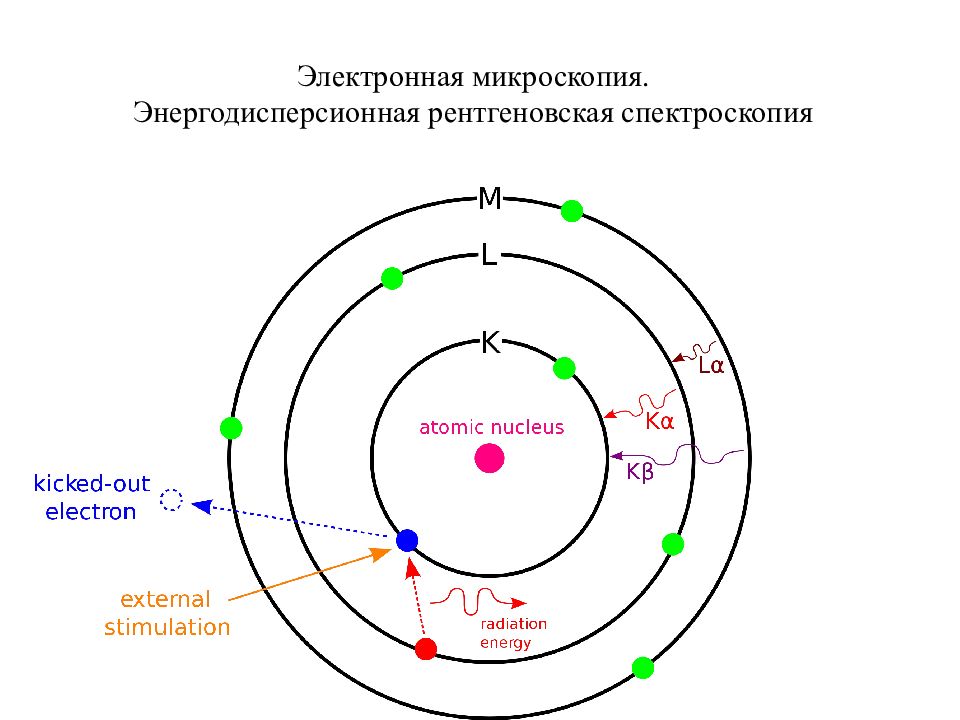

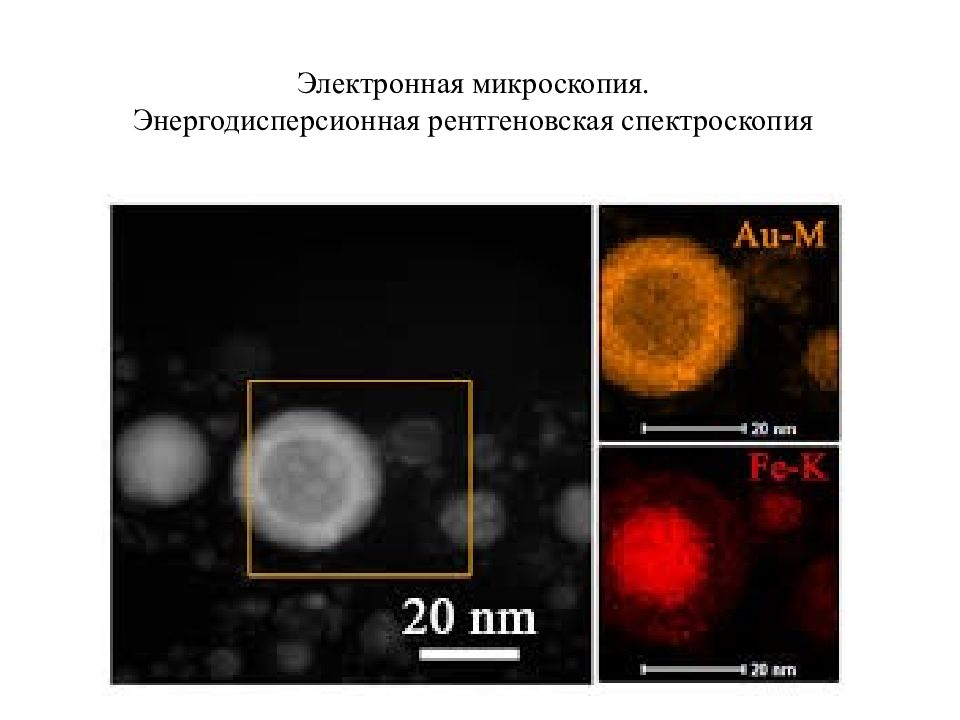

Слайд 36: Электронная микроскопия. Энергодисперсионная рентгеновская спектроскопия
Основана на анализе энергии электронов выбитых со своих орбит первичным электронным пучком. Энергия электронов дискретна и зависит от строения оболочек каждого атома По анализу линий спектра становится возможным установить химический состав образца Фокусируя первичный пучок становится возможным исследовать отдельные области интереса
Слайд 37: Электронная микроскопия. Энергодисперсионная рентгеновская спектроскопия
Слайд 38: Электронная микроскопия. Энергодисперсионная рентгеновская спектроскопия
Слайд 39: Электронная микроскопия. Энергодисперсионная рентгеновская спектроскопия
Слайд 40: Электронная микроскопия. Энергодисперсионная рентгеновская спектроскопия

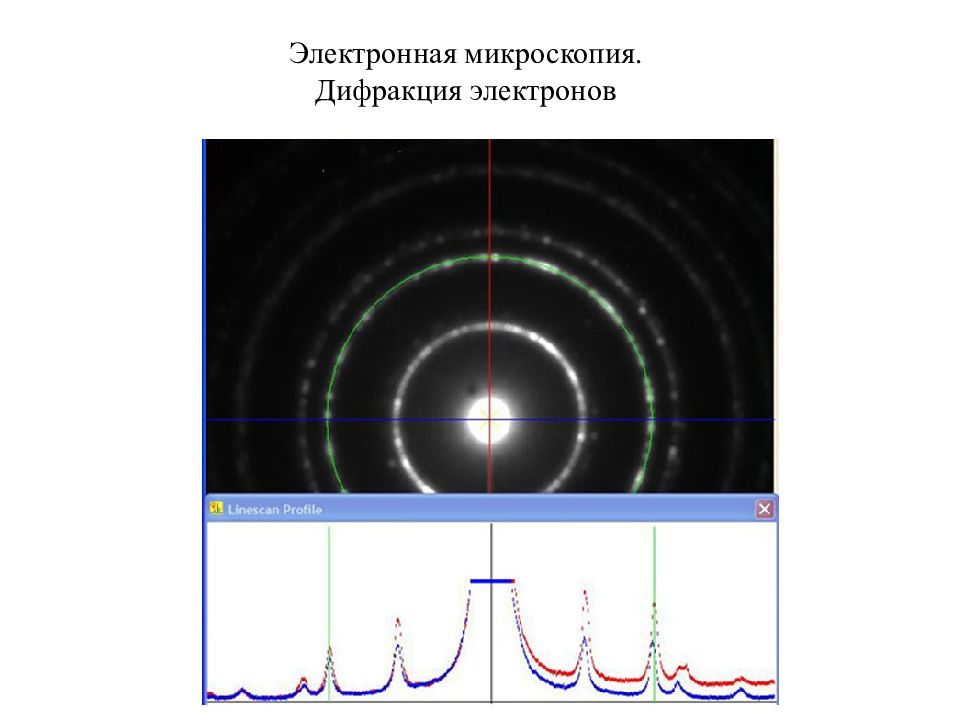

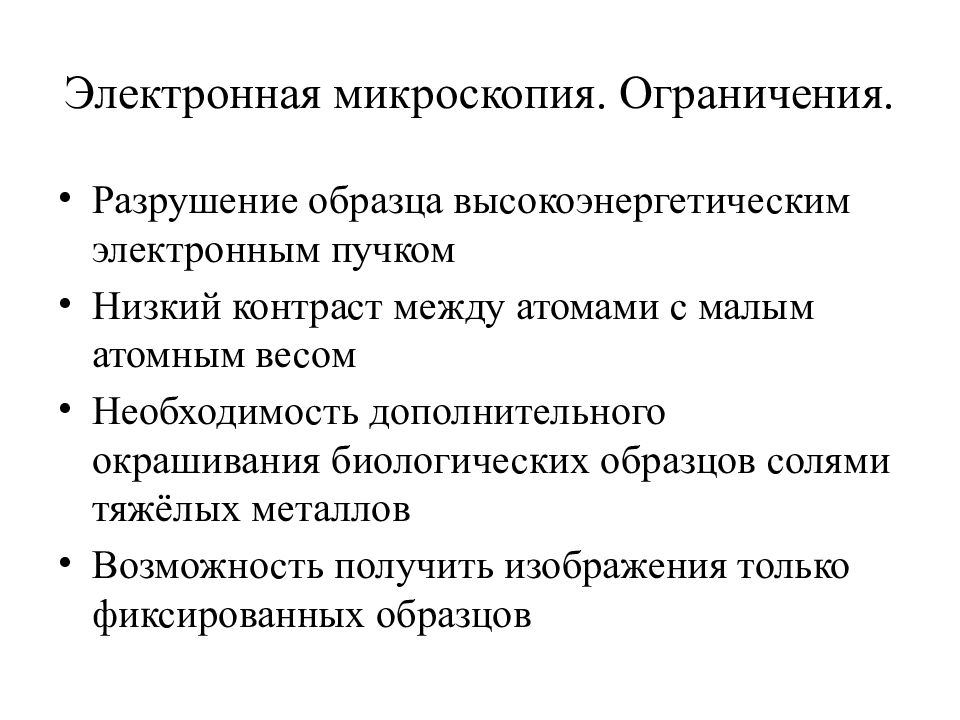

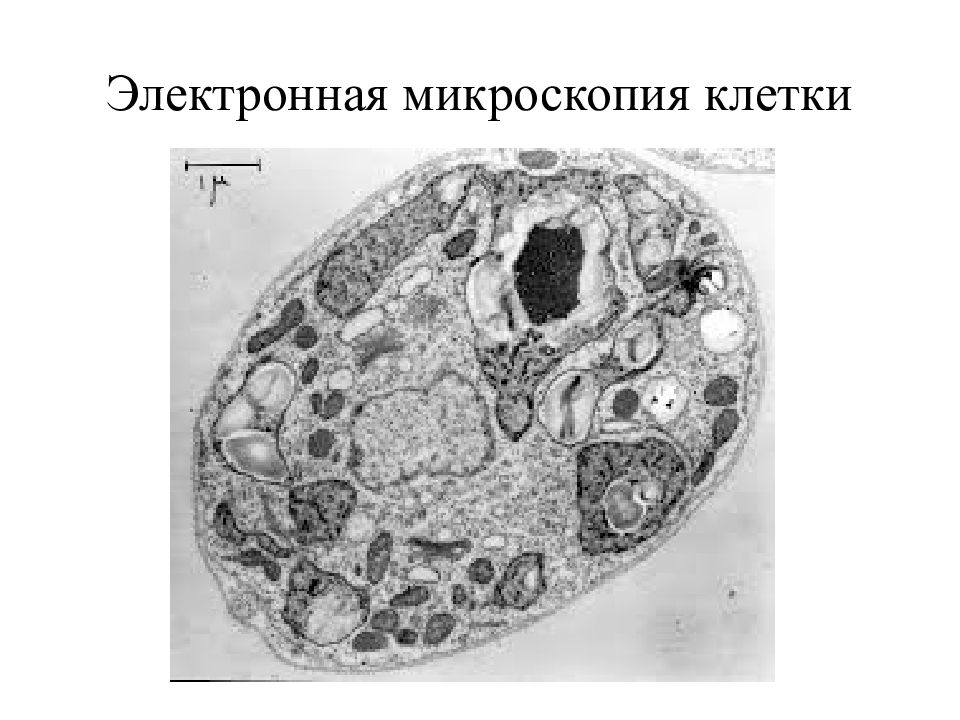

Слайд 43: Электронная микроскопия. Ограничения
Разрушение образца высокоэнергетическим электронным пучком Низкий контраст между атомами с малым атомным весом Необходимость дополнительного окрашивания биологических образцов солями тяжёлых металлов Возможность получить изображения только фиксированных образцов

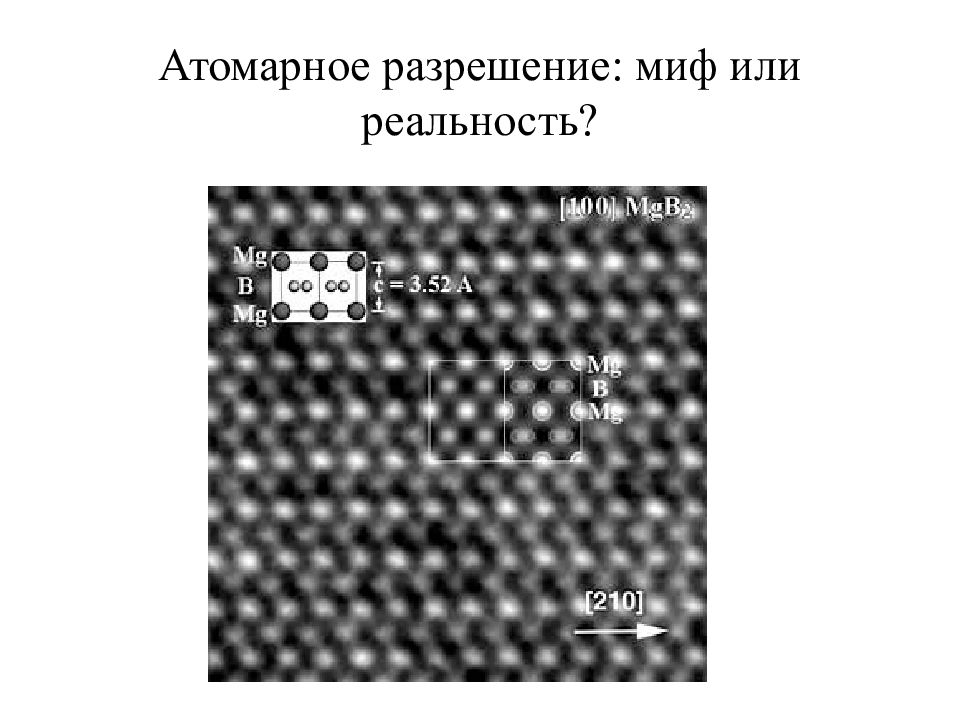

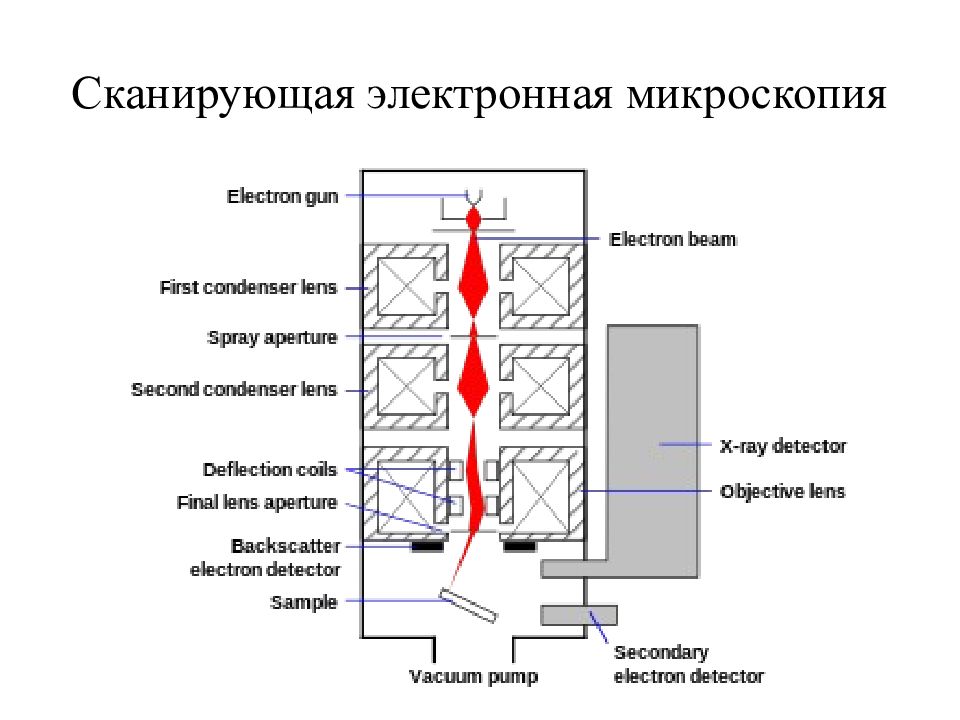

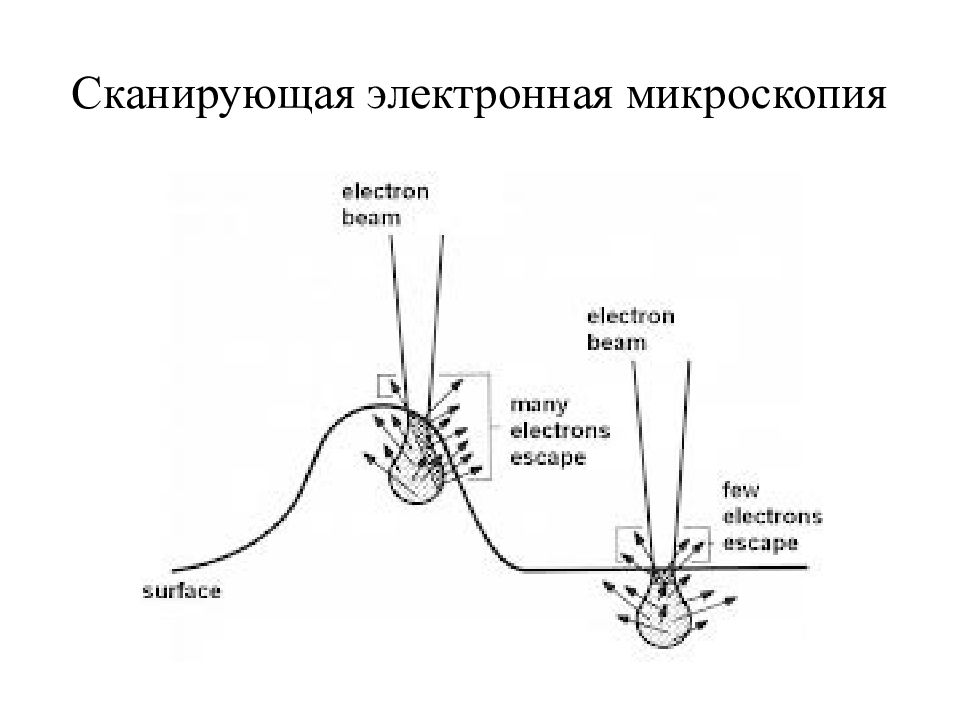

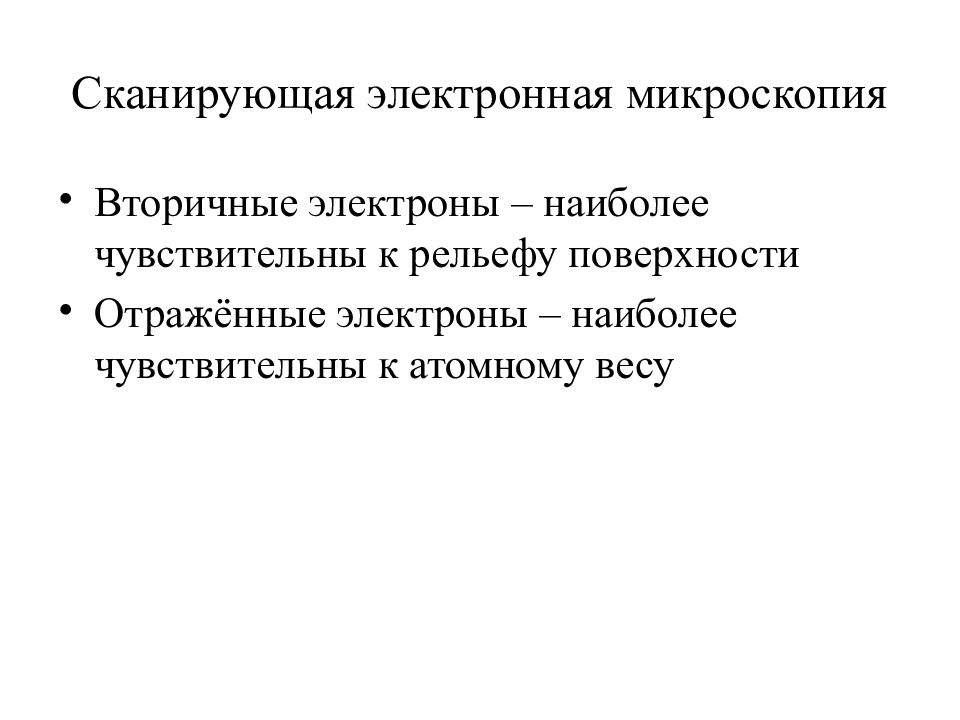

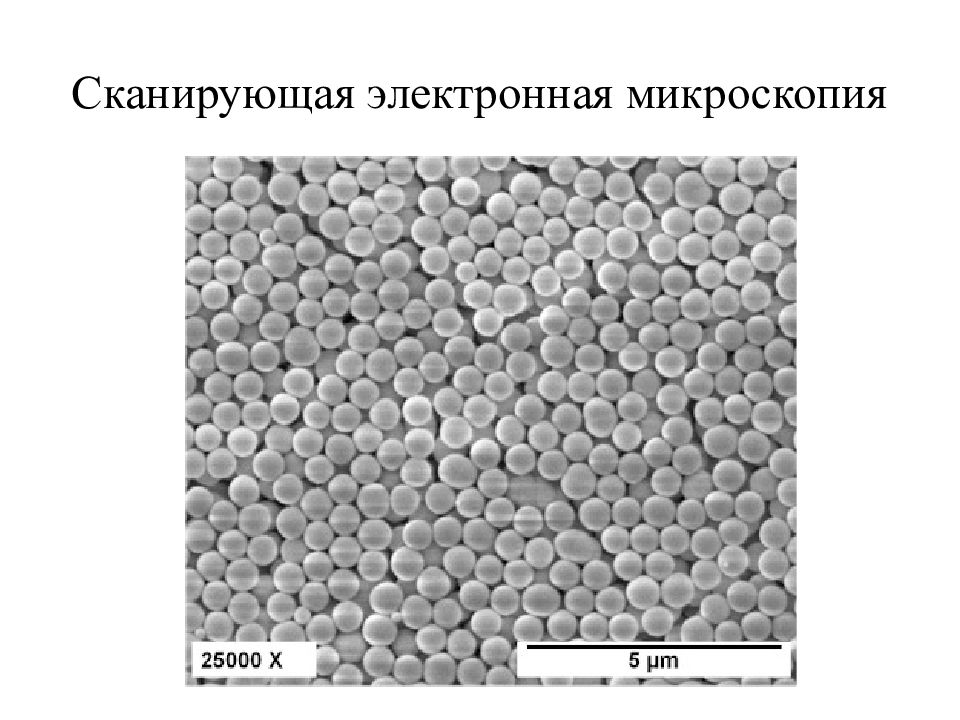

Слайд 55: Сканирующая электронная микроскопия

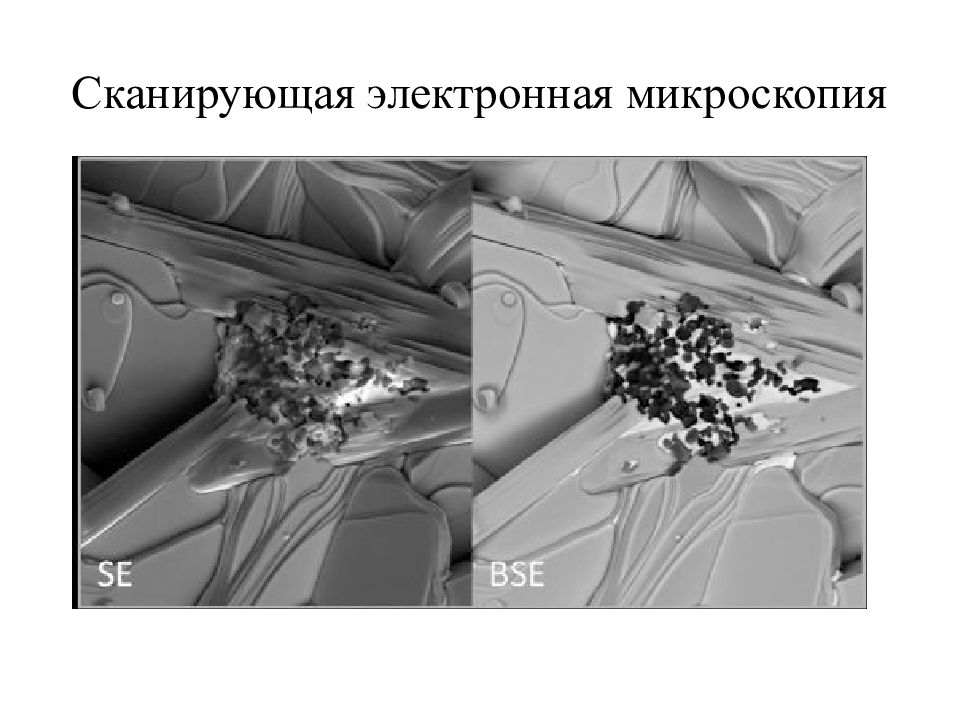

Вторичные электроны – наиболее чувствительны к рельефу поверхности Отражённые электроны – наиболее чувствительны к атомному весу
Слайд 60: Малоугловое рассеяние нейтронов
Основано на упругом рассеянии пучка нейтронов на неоднородностях образца

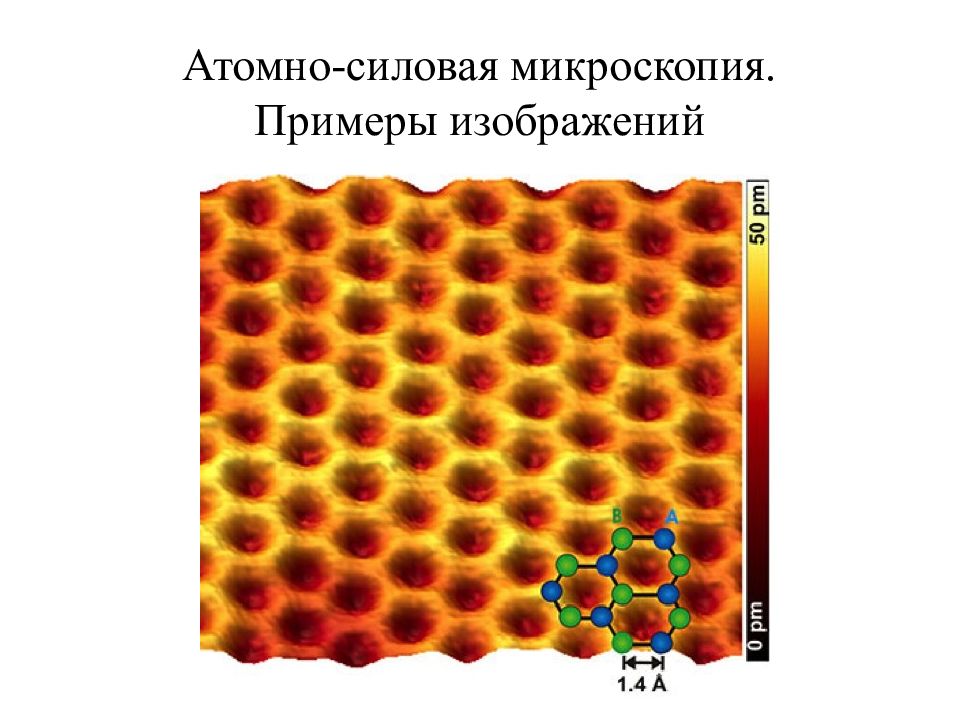

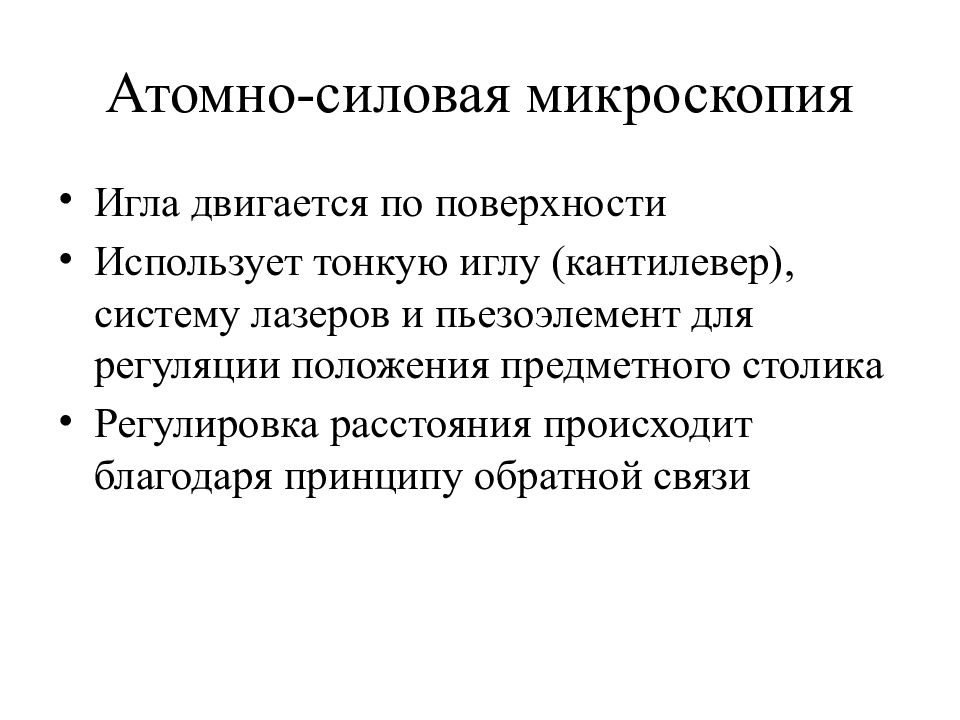

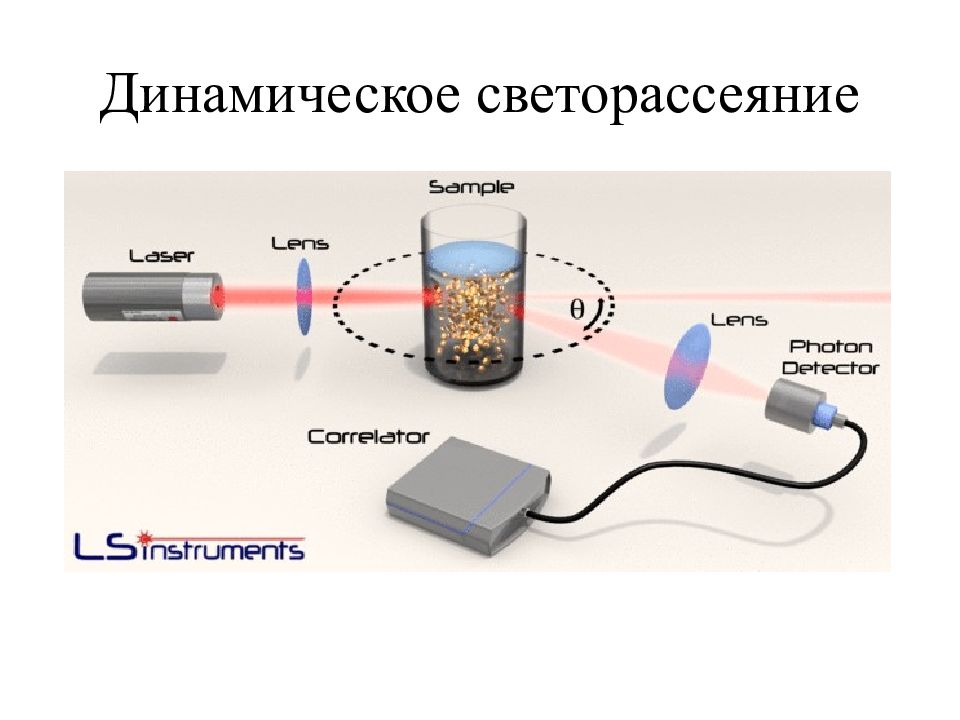

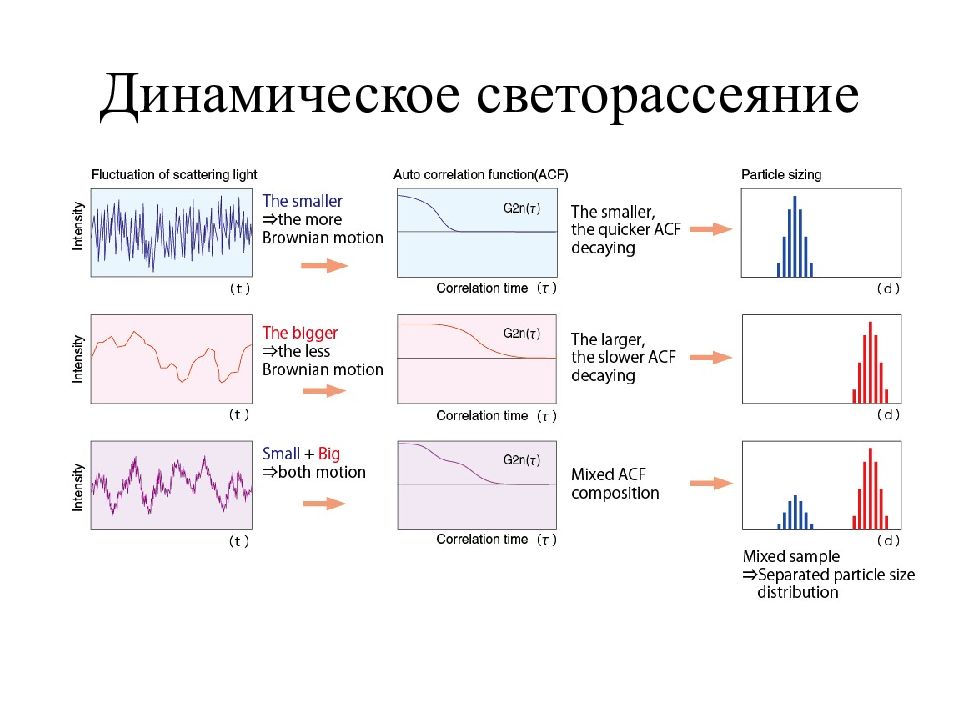

Слайд 62: Атомно-силовая микроскопия

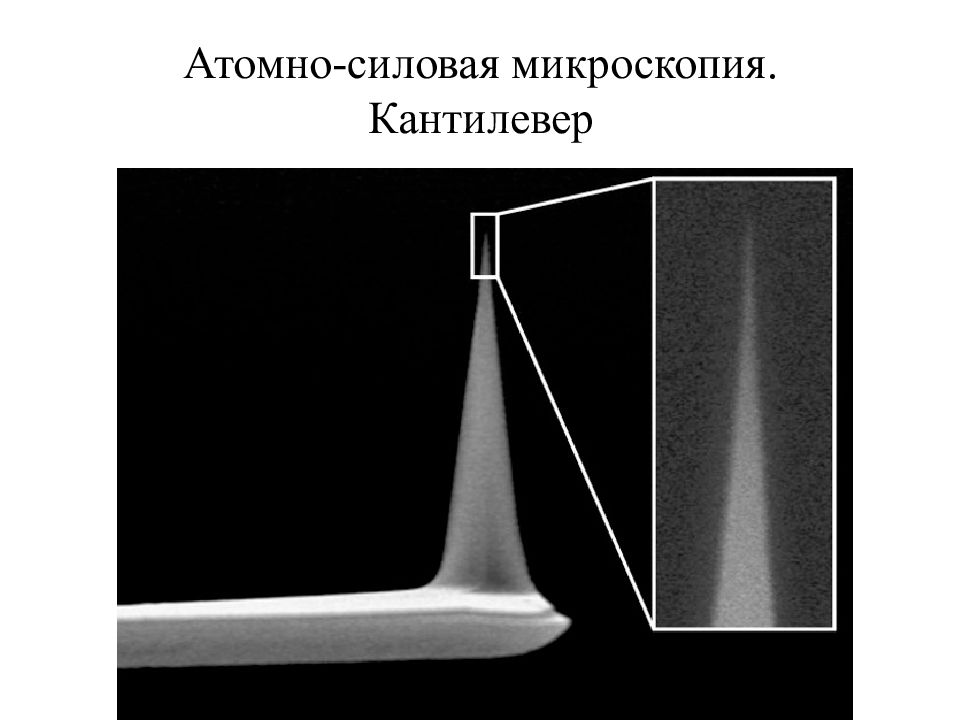

Игла двигается по поверхности Использует тонкую иглу ( кантилевер ), систему лазеров и пьезоэлемент для регуляции положения предметного столика Регулировка расстояния происходит благодаря принципу обратной связи
Слайд 66: Атомно-силовая микроскопия. Ограничения и режимы работы
Контактный режим – зонд подведён к поверхности и постоянно находится в контакте с образцом Преимущественно используется для твёрдый образцов Высокое разрешение

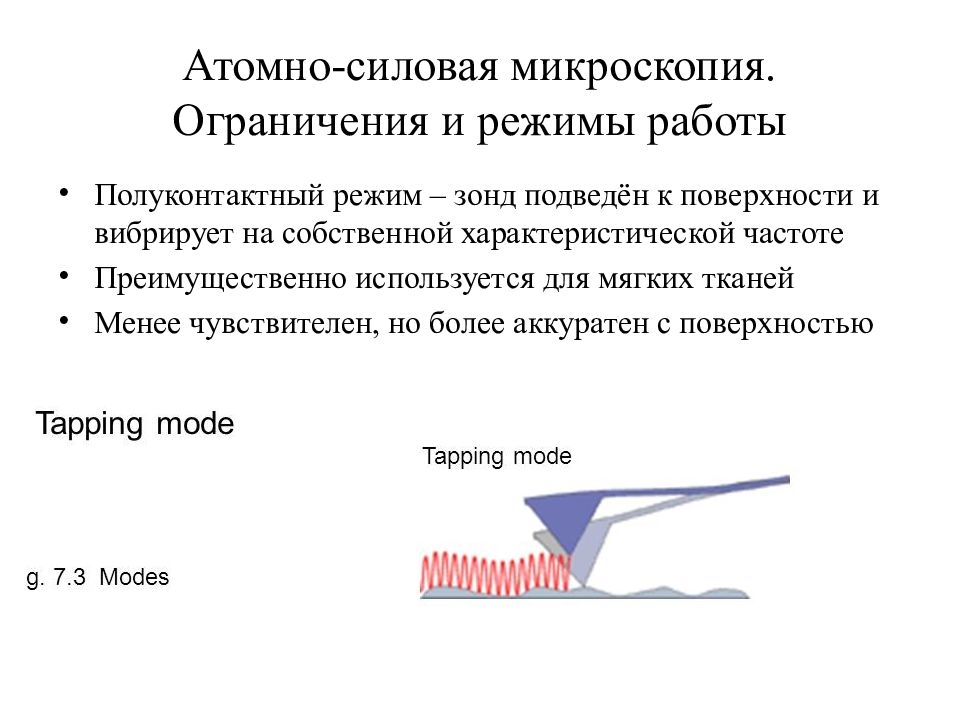

Слайд 67: Атомно-силовая микроскопия. Ограничения и режимы работы
Полуконтактный режим – зонд подведён к поверхности и вибрирует на собственной характеристической частоте Преимущественно используется для мягких тканей Менее чувствителен, но более аккуратен с поверхностью
