Мина ПМН-4
Наименование Параметры Тип фугасная нажимного действия окончательно снаряженная Масса мины, г 300 Масса ВВ, г 50 Диаметр, мм 95 Высота, мм 42 Материал корпуса пластмасса Время взведения, сек 1 – 40 Усилие срабатывания, кгс 5 – 15 Диапазон применения, о С от – 40 до +50 Срок боевой работы в МП, лет 1 Количество мин в упаковке, шт 40 Основные ТТХ мины ПМН-4
1 2 3 4 5 6 7 8 9 10 14 11 13 12

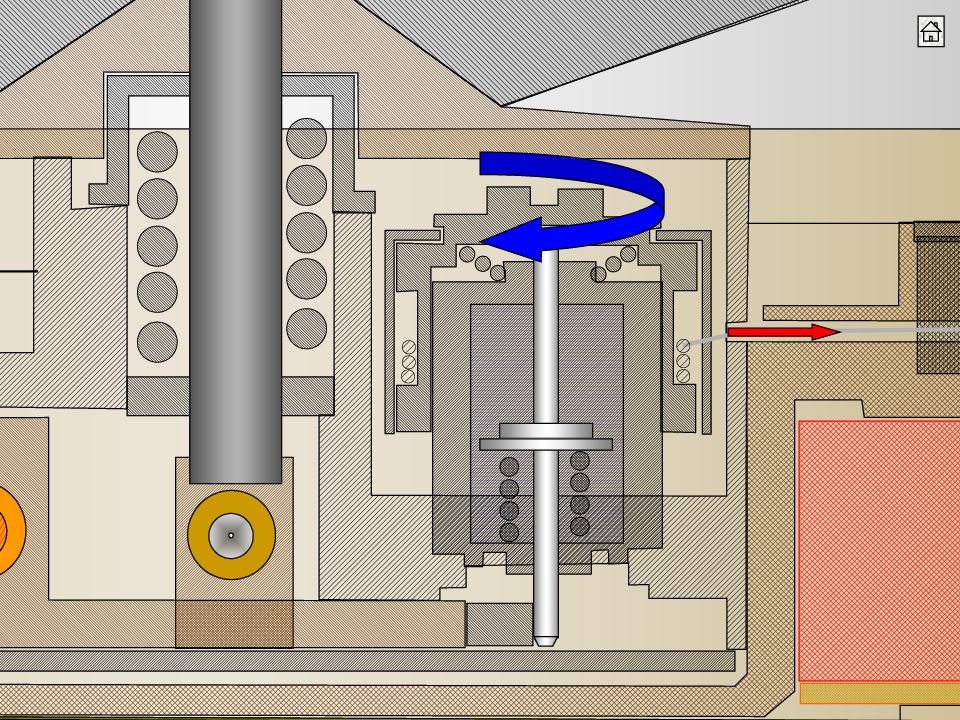

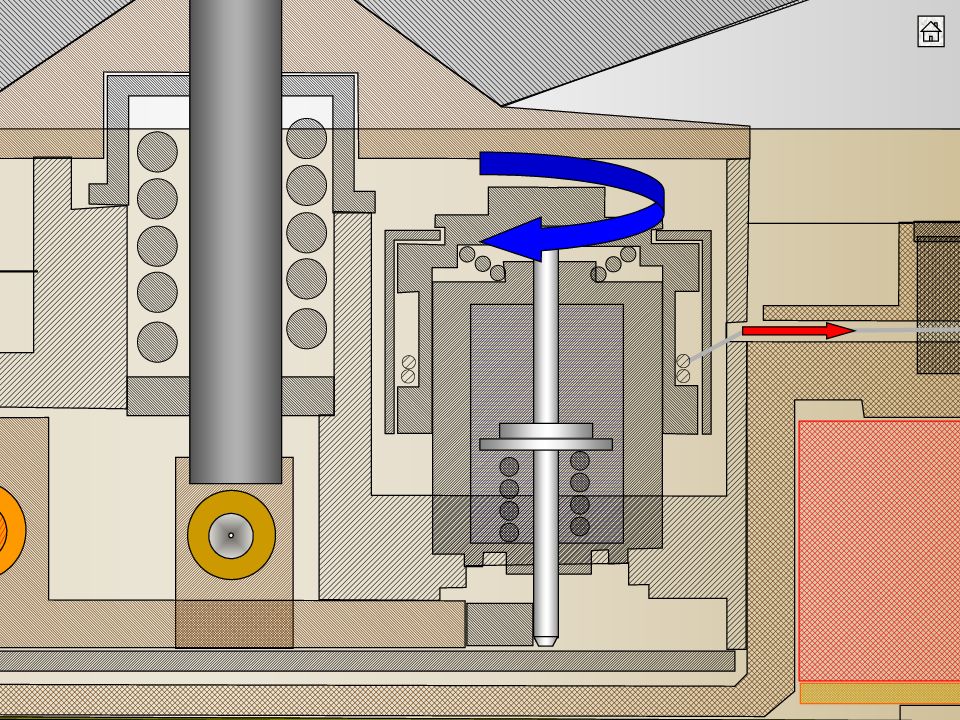

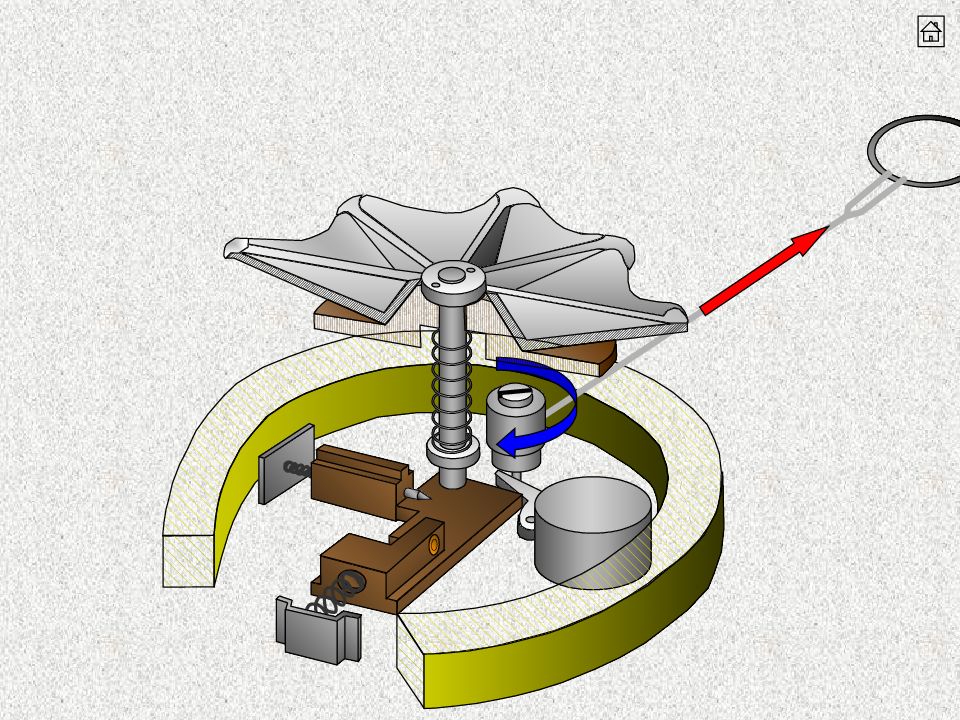

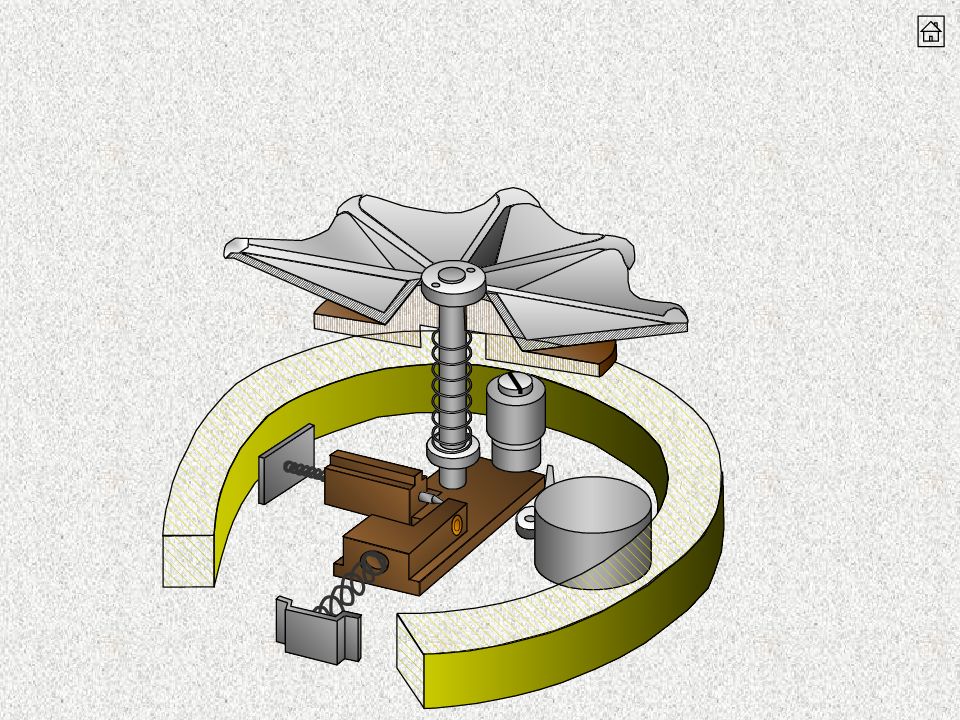

Извлекая боевую чеку удаляется тросик

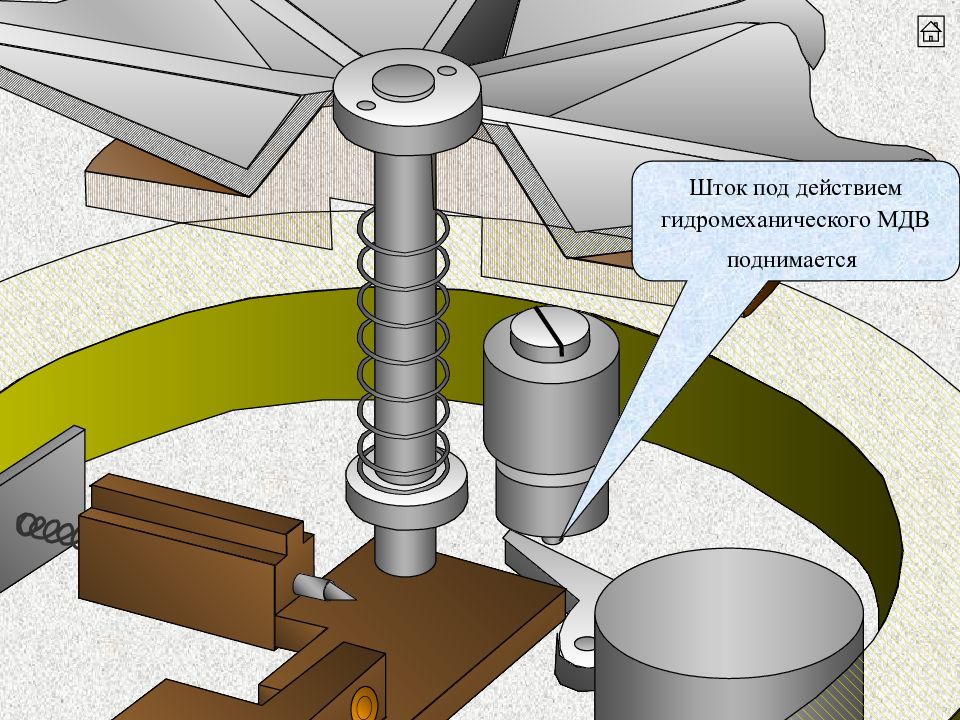

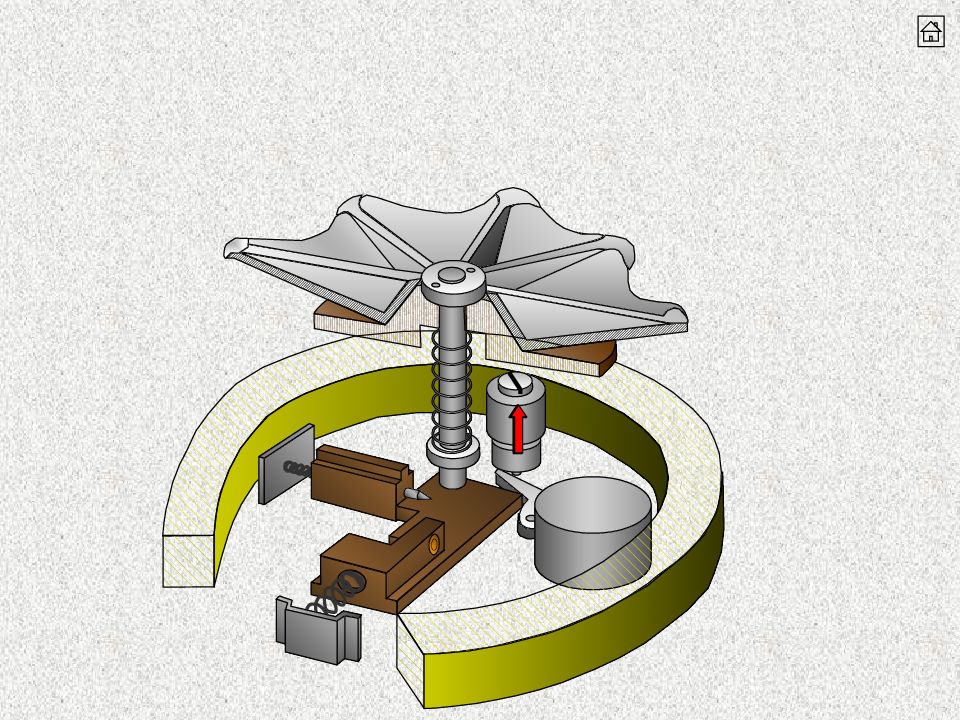

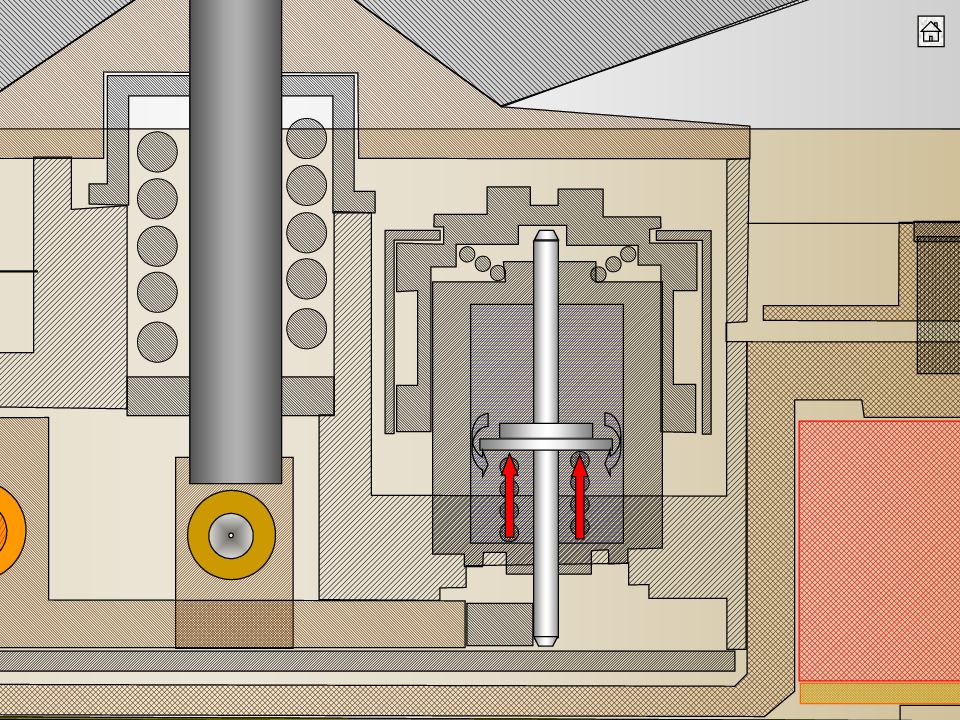

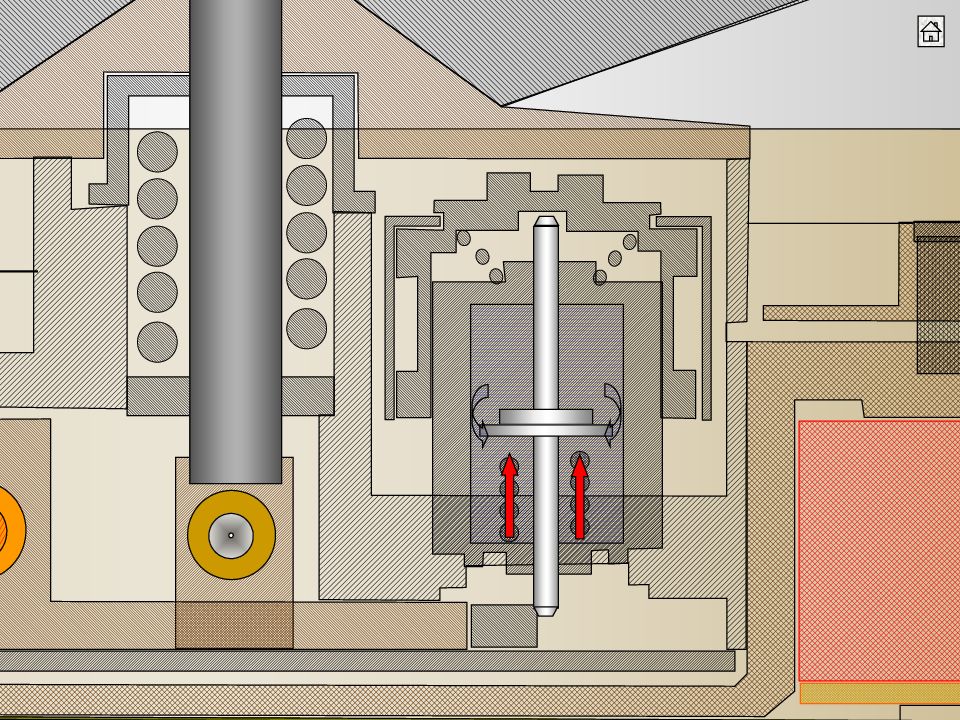

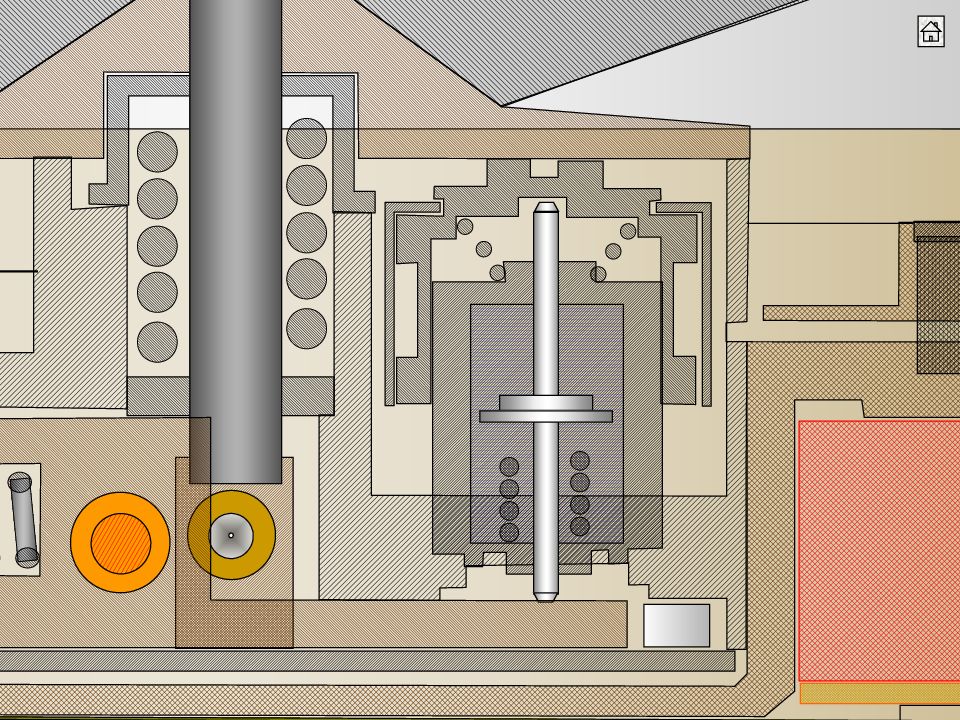

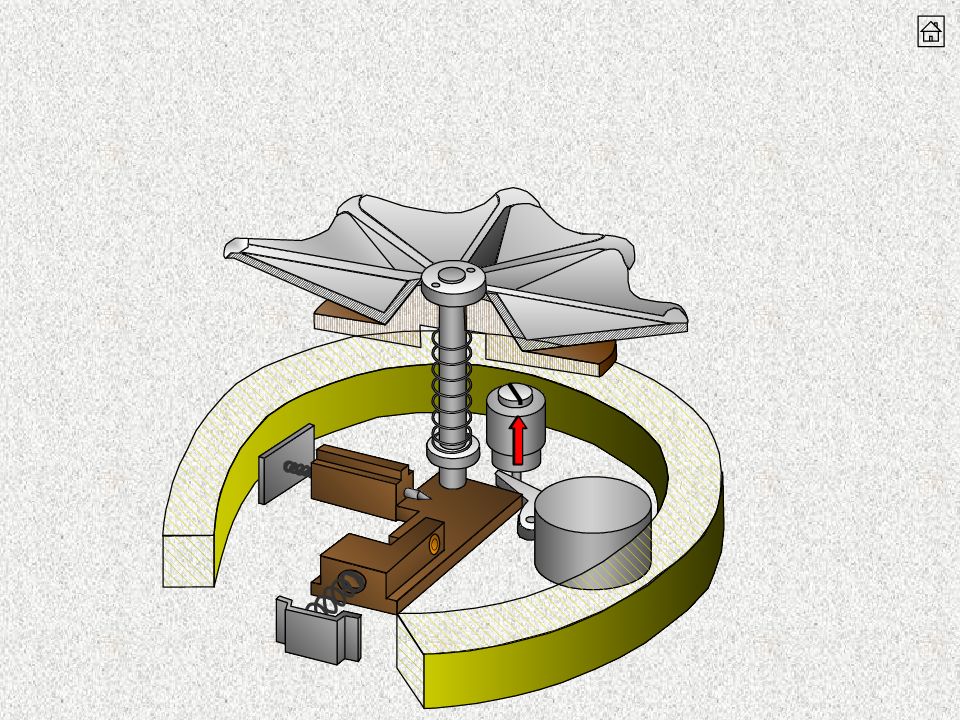

Шток под действием гидромеханического МДВ поднимается

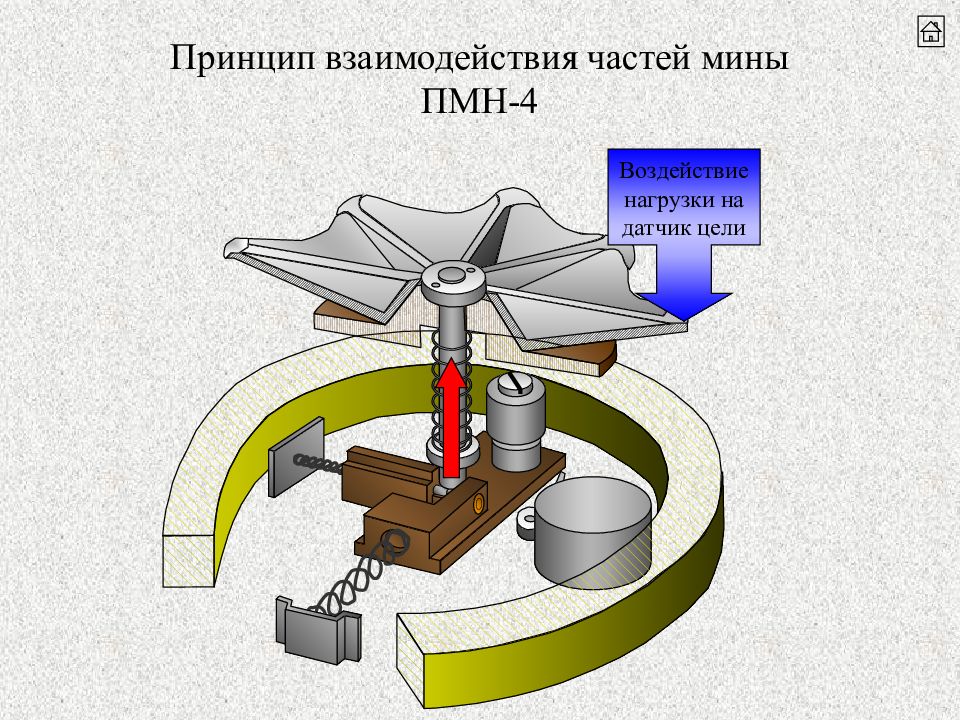

Воздействие нагрузки на датчик цели Принцип взаимодействия частей мины ПМН-4

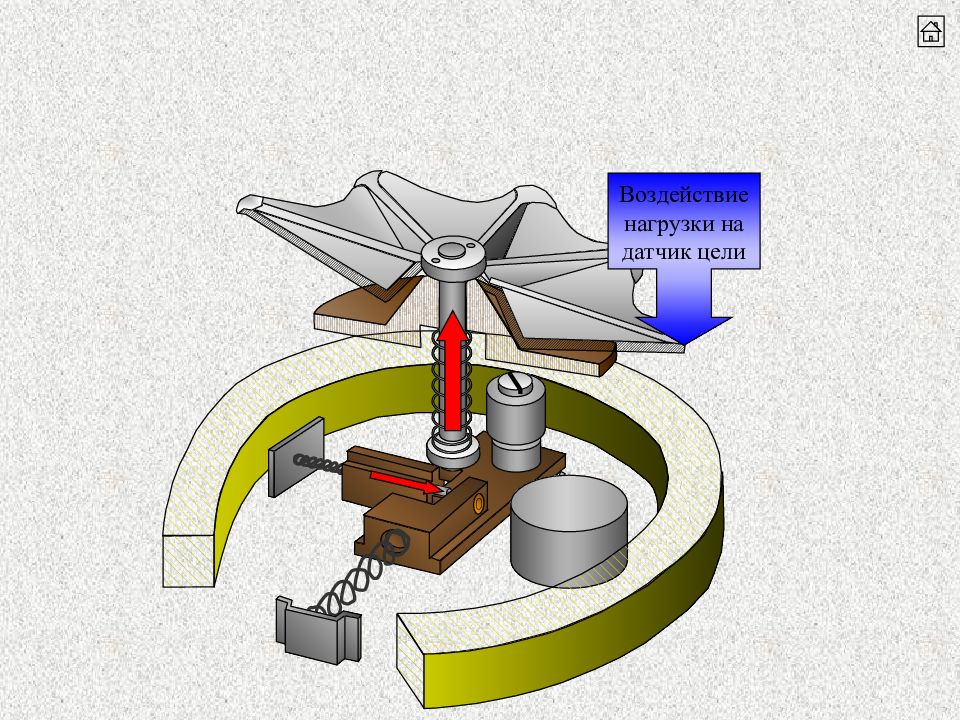

Воздействие нагрузки на датчик цели
Воздействие нагрузки на датчик цели
1-2 см Варианты установки мины ПМН-4
Установка мины ПМН-4 на грунт с маскировка травой, листьями и т. п.
до 5 см до 10 см Установка мины ПМН-4 в рыхлый снег
более 10 см Установка мины ПМН-4 в рыхлый снег при его глубине более 10 см до 5 см
