Занятие № 2.2 : Противотанковые противобортовые мины и мины для дистанционного минирования Вооруженных Сил Республики Беларусь

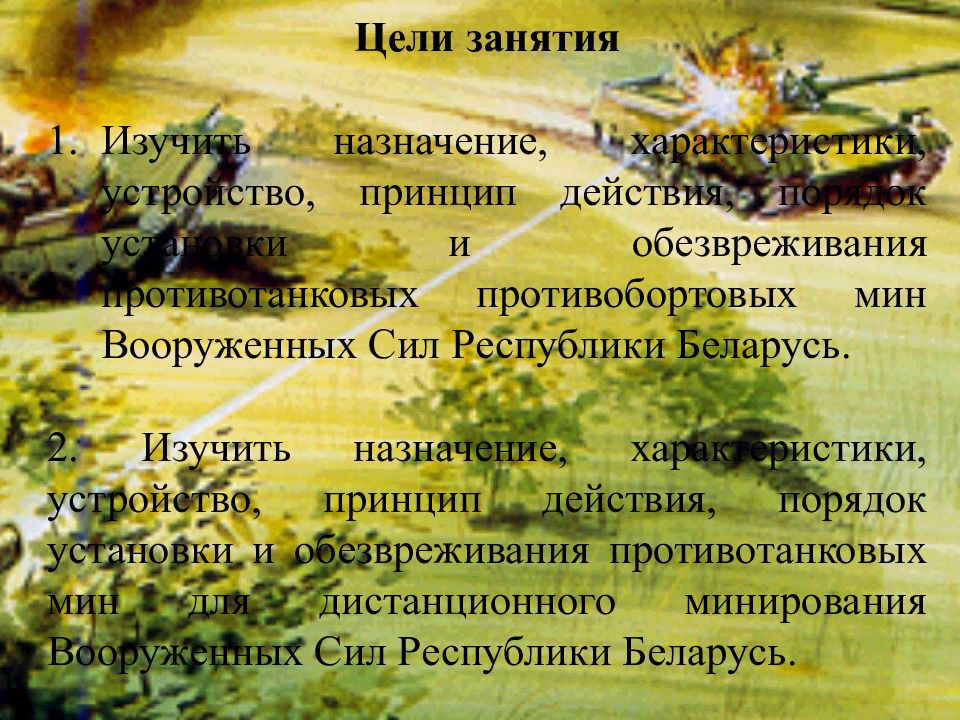

Цели занятия Изучить назначение, характеристики, устройство, принцип действия, порядок установки и обезвреживания противотанковых противобортовых мин Вооруженных Сил Республики Беларусь. 2. Изучить назначение, характеристики, устройство, принцип действия, порядок установки и обезвреживания противотанковых мин для дистанционного минирования Вооруженных Сил Республики Беларусь.

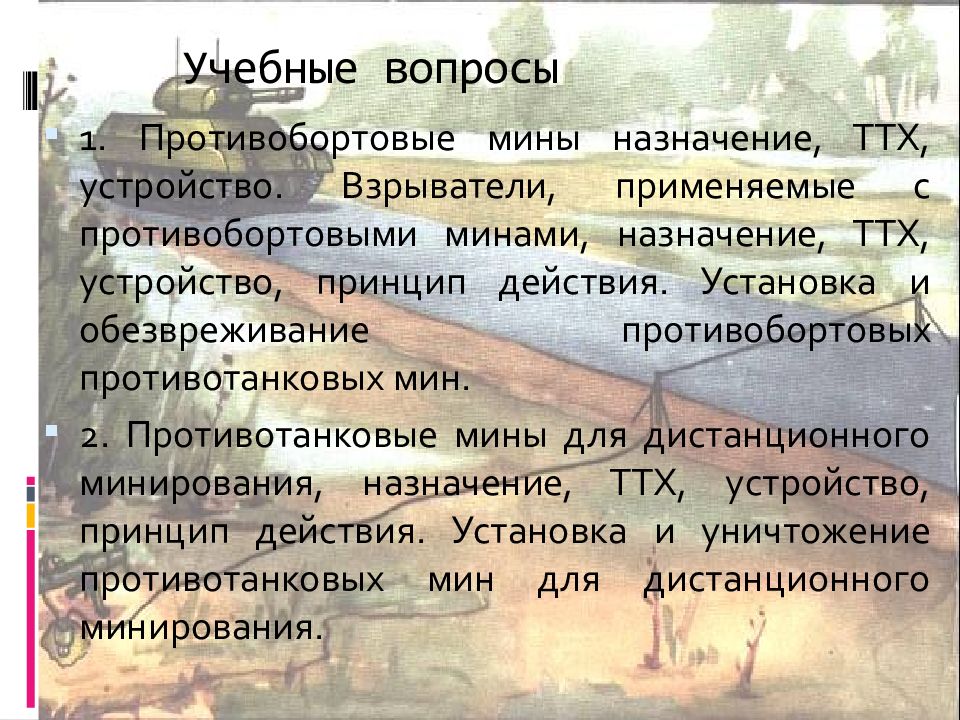

1. Противобортовые мины назначение, ТТХ, устройство. Взрыватели, применяемые с противобортовыми минами, назначение, ТТХ, устройство, принцип действия. Установка и обезвреживание противобортовых противотанковых мин. 2. Противотанковые мины для дистанционного минирования, назначение, ТТХ, устройство, принцип действия. Установка и уничтожение противотанковых мин для дистанционного минирования.

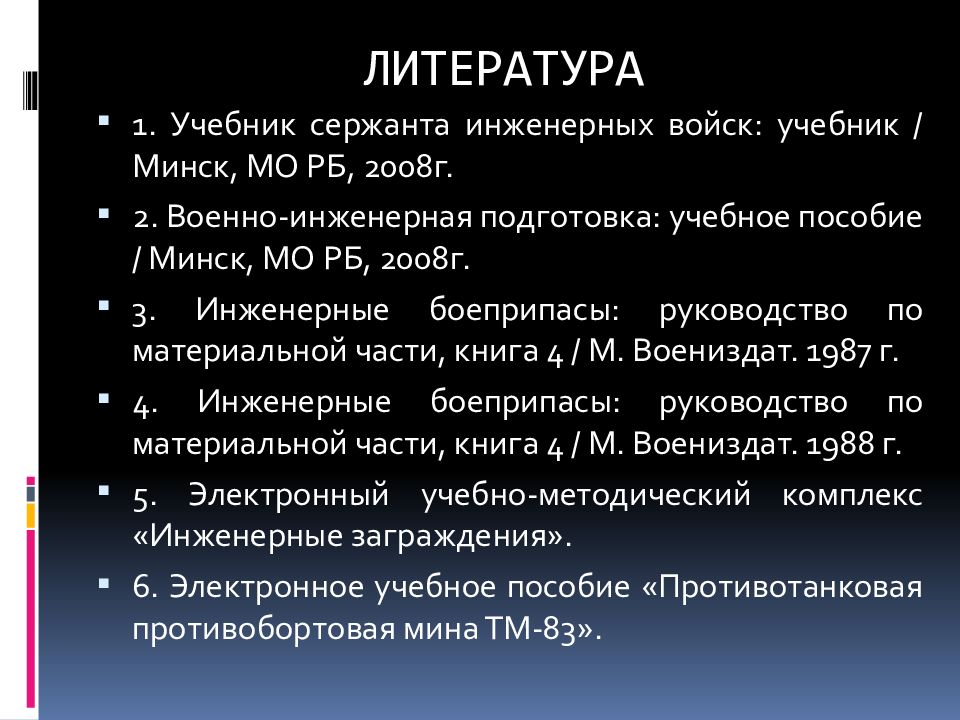

1. Учебник сержанта инженерных войск: учебник / Минск, МО РБ, 2008г. 2. Военно-инженерная подготовка: учебное пособие / Минск, МО РБ, 2008г. 3. Инженерные боеприпасы: руководство по материальной части, книга 4 / М. Воениздат. 1987 г. 4. Инженерные боеприпасы: руководство по материальной части, книга 4 / М. Воениздат. 1988 г. 5. Электронный учебно-методический комплекс «Инженерные заграждения». 6. Электронное учебное пособие «Противотанковая противобортовая мина ТМ-83».

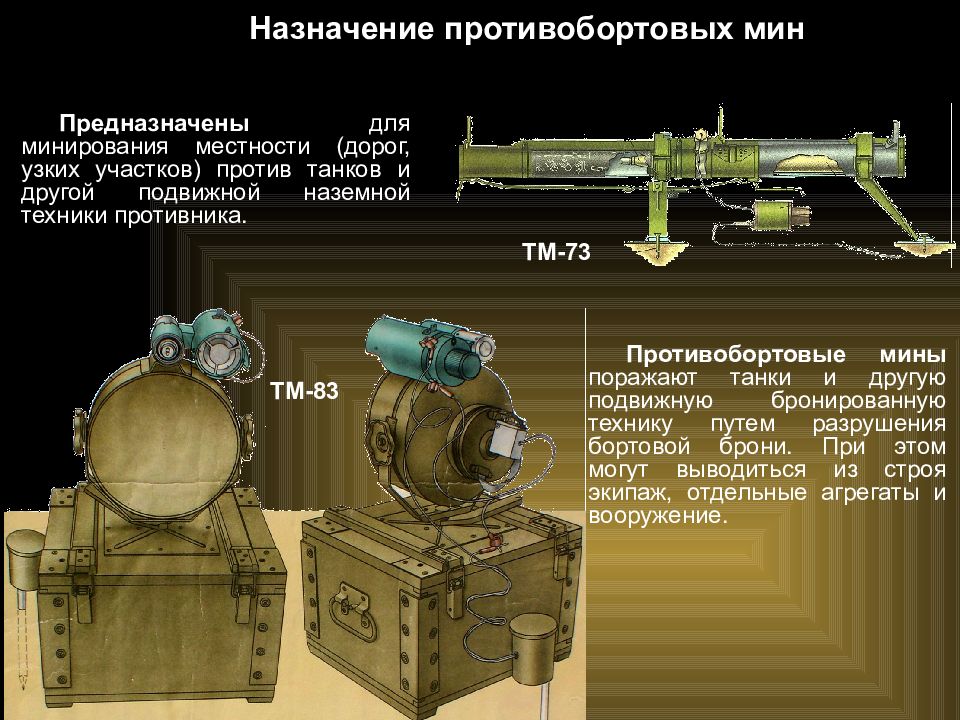

Назначение противобортовых мин Противобортовые мины поражают танки и другую подвижную бронированную технику путем разрушения бортовой брони. При этом могут выводиться из строя экипаж, отдельные агрегаты и вооружение. ТМ-83 ТМ-73 Предназначены для минирования местности (дорог, узких участков) против танков и другой подвижной наземной техники противника.

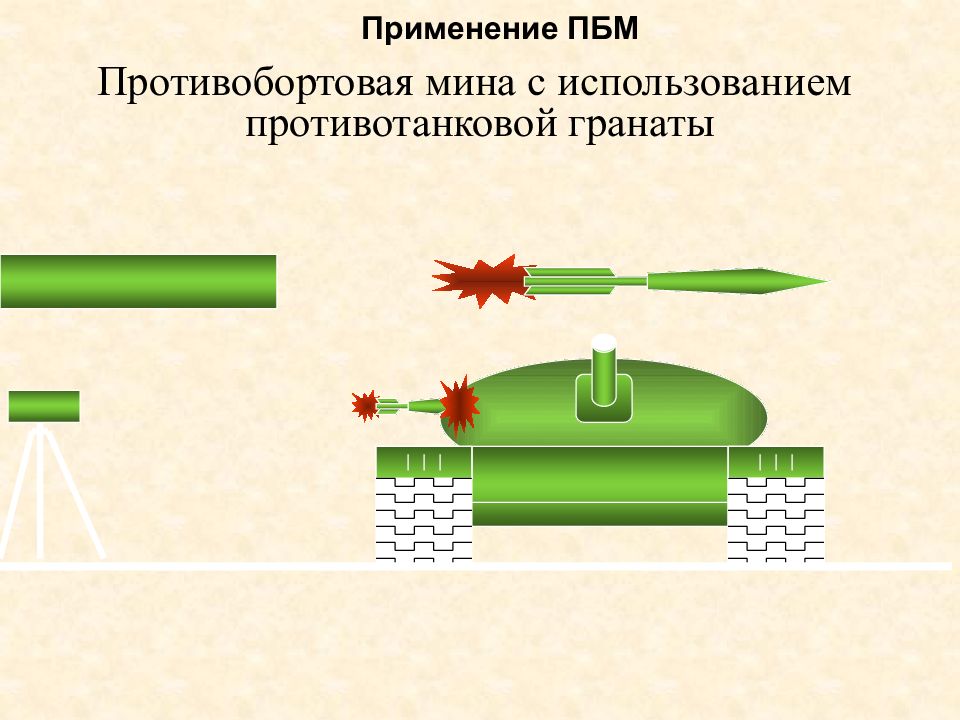

Противобортовая мина с использованием противотанковой гранаты Применение ПБМ
Противобортовая мина, формирующая ударное ядро Применение ПБМ

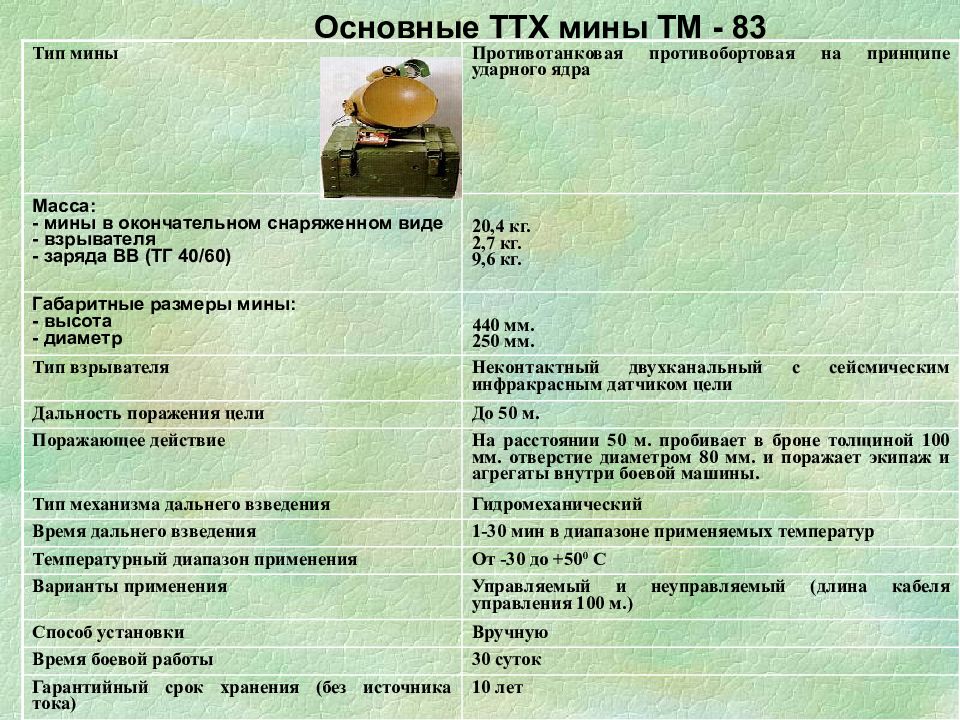

Тип мины Противотанковая противобортовая на принципе ударного ядра Масса: - мины в окончательном снаряженном виде - взрывателя - заряда ВВ (ТГ 40/60) 20,4 кг. 2,7 кг. 9,6 кг. Габаритные размеры мины: - высота - диаметр 440 мм. 250 мм. Тип взрывателя Неконтактный двухканальный с сейсмическим инфракрасным датчиком цели Дальность поражения цели До 50 м. Поражающее действие На расстоянии 50 м. пробивает в броне толщиной 100 мм. отверстие диаметром 80 мм. и поражает экипаж и агрегаты внутри боевой машины. Тип механизма дальнего взведения Гидромеханический Время дальнего взведения 1-30 мин в диапазоне применяемых температур Температурный диапазон применения От -30 до +50 0 С Варианты применения Управляемый и неуправляемый (длина кабеля управления 100 м.) Способ установки Вручную Время боевой работы 30 суток Гарантийный срок хранения (без источника тока) 10 лет Основные ТТХ мины ТМ - 83
Состав комплекта мины ТМ - 83 Мина неокончательно снаряженная Взрыватель Состоит Неокончательно снаряженной мины Приспособлений для установки Визира Взрывателя Источник тока – 3 шт. (элемент 373)
Неокончательно снаряженная мина ТМ - 83 Облицовка Корп ус Втулка Паз втулки Заряд ВВ Крышка Ручка Дополнительный детонатор Заглушка Цапфа Рукоятка Заряд представляет собой ВВ ТГ 40 / 60 с дополнительным детонатором из ВВ А- IX-1.

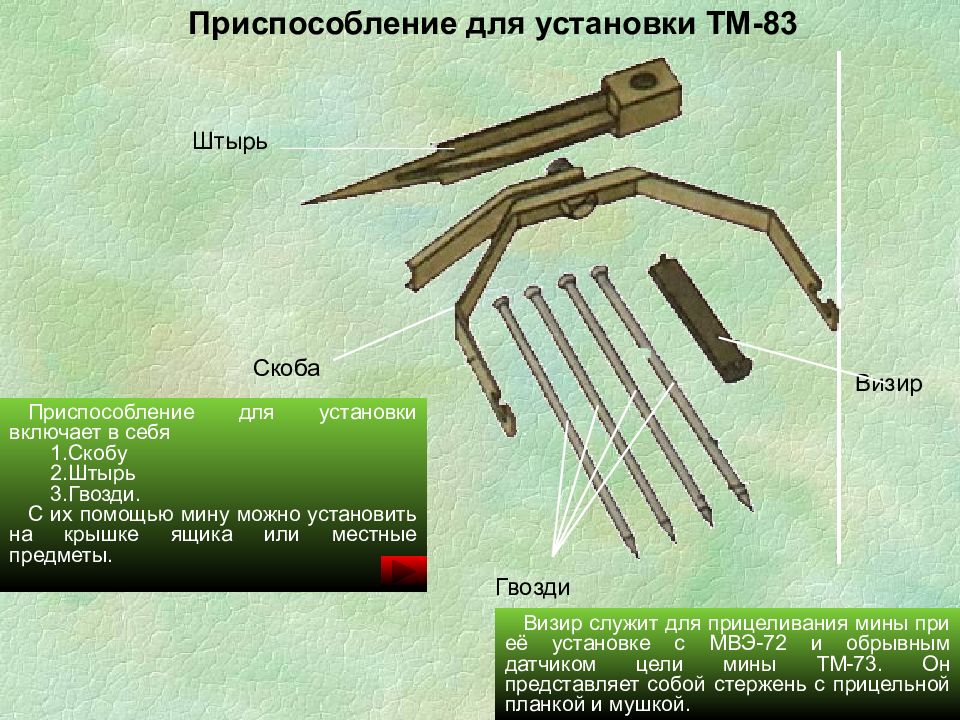

Приспособление для установки ТМ-83 Скоба Штырь Визир Гвозди Приспособление для установки включает в себя Скобу Штырь Гвозди. С их помощью мину можно установить на крышке ящика или местные предметы. Визир служит для прицеливания мины при её установке с МВЭ-72 и обрывным датчиком цели мины ТМ-73. Он представляет собой стержень с прицельной планкой и мушкой.
Устройство ТМ - 83 Корпус мины Оптический датчик цели Объектив Заряд ВВ Гнездо под запал МД-5М Рукоятка крепления Скоба Облицовка Рукоятка скобы Устройство для крепления ОДЦ Корпус стальной с медной облицовкой, с тыльной стороны имеет отверстие для ввинчивание МД-5М. На верхней части корпуса имеется втулка для установки ОДЦ, на боковой стенке - две резьбовые цапфы с рукоятками для крепления мины в скобе.
Взрыватель, применяемый с ТМ-83 Оптический датчик цели (ОДЦ) Сейсмический датчик цели с приспособлением для его установки (СДЦ) Предохранительно- исполнительный механизм (ПИМ) Механизм замыкающий (МЗ), пульт управления МЗУ Запал МД-5М Взрыватель включает:
Оптический датчик цели ОДЦ обеспечивает подачу электрического сигнала на ПИМ при пересечении танком линии прицеливания. В пластмассовом цилиндрическом корпусе ОДЦ установлены объектив и электронный блок. Корпус Стержень Светодиод Клемма Источник тока Заглушка

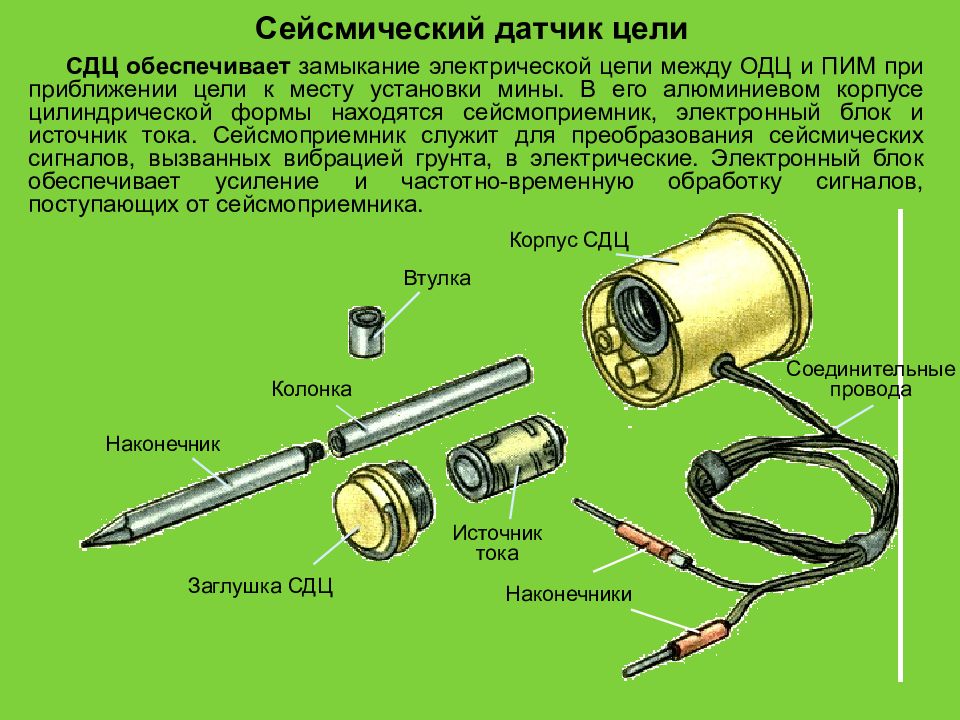

Сейсмический датчик цели СДЦ обеспечивает замыкание электрической цепи между ОДЦ и ПИМ при приближении цели к месту установки мины. В его алюминиевом корпусе цилиндрической формы находятся сейсмоприемник, электронный блок и источник тока. Сейсмоприемник служит для преобразования сейсмических сигналов, вызванных вибрацией грунта, в электрические. Электронный блок обеспечивает усиление и частотно-временную обработку сигналов, поступающих от сейсмоприемника. Наконечник Колонка Втулка Корпус СДЦ Соединительные провода Наконечники Источник тока Заглушка СДЦ

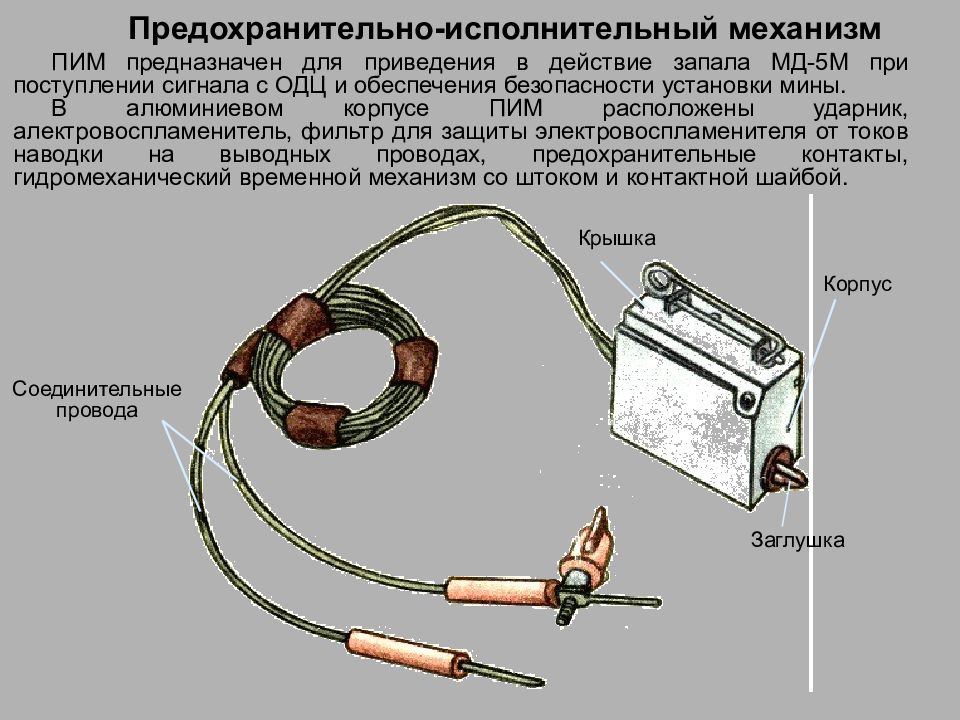

Предохранительно-исполнительный механизм ПИМ предназначен для приведения в действие запала МД-5М при поступлении сигнала с ОДЦ и обеспечения безопасности установки мины. В алюминиевом корпусе ПИМ расположены ударник, алектровоспламенитель, фильтр для защиты электровоспламенителя от токов наводки на выводных проводах, предохранительные контакты, гидромеханический временной механизм со штоком и контактной шайбой. Соединительные провода Заглушка Крышка Корпус
Пульт управления МЗУ с МЗ и кабелем управления Механизм замыкающий Кабель управления Розетка штепсельного разъема Пульт МЗУ Инструкция по применению ПУ МЗУ Механизм замыкающий (МЗ) предназначен для дистанционного многоразового замыкания или размыкания электрической цепи взрывателя с помощью пульта управления МЗУ. В пластмассовом цилиндрическом корпусе МЗ расположены дистанционный переключатель (реле) и блок с радиоэлементами. Пульт управления МЗУ предназначен для многоразового выключения и включения МЗ, а также для проверки его состояния (включенное или отключенное).

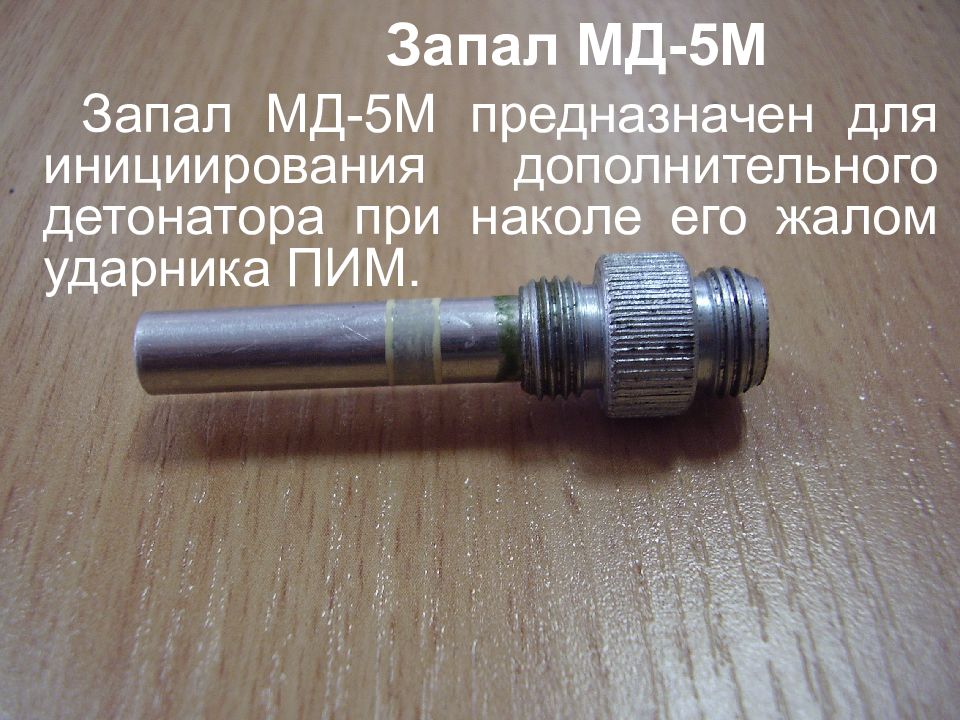

Запал МД-5М Запал МД-5М предназначен для инициирования дополнительного детонатора при наколе его жалом ударника ПИМ.

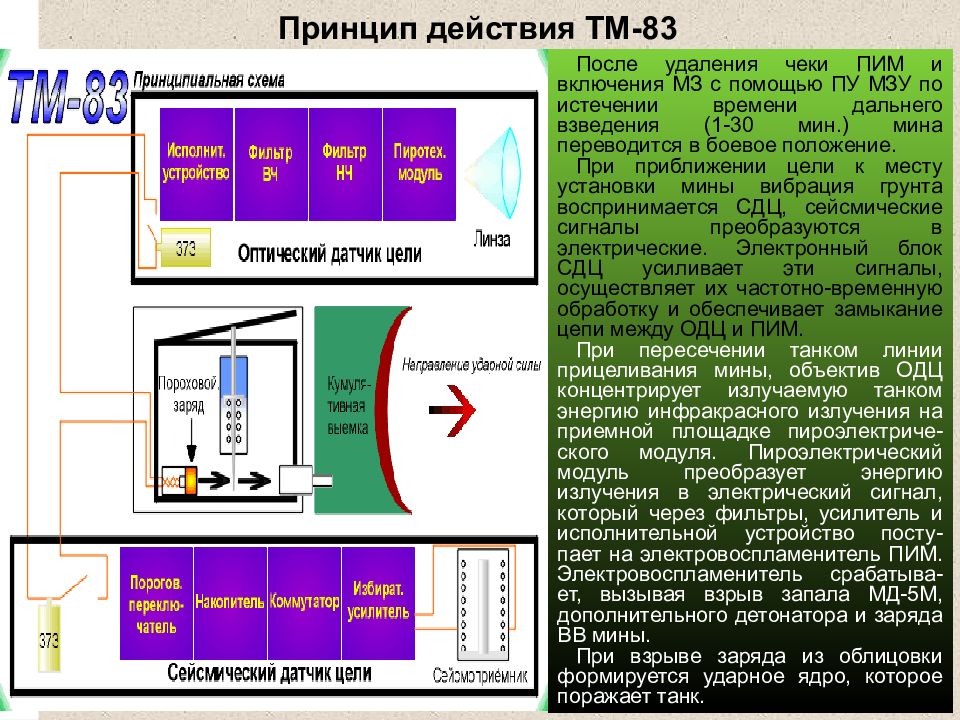

После удаления чеки ПИМ и включения МЗ с помощью ПУ МЗУ по истечении времени дальнего взведения (1-30 мин.) мина переводится в боевое положение. При приближении цели к месту установки мины вибрация грунта воспринимается СДЦ, сейсмические сигналы преобразуются в электрические. Электронный блок СДЦ усиливает эти сигналы, осуществляет их частотно-временную обработку и обеспечивает замыкание цепи между ОДЦ и ПИМ. При пересечении танком линии прицеливания мины, объектив ОДЦ концентрирует излучаемую танком энергию инфракрасного излучения на приемной площадке пироэлектриче-ского модуля. Пироэлектрический модуль преобразует энергию излучения в электрический сигнал, который через фильтры, усилитель и исполнительной устройство посту-пает на электровоспламенитель ПИМ. Электровоспламенитель срабатыва-ет, вызывая взрыв запала МД-5М, дополнительного детонатора и заряда ВВ мины. При взрыве заряда из облицовки формируется ударное ядро, которое поражает танк. Принцип действия ТМ-83

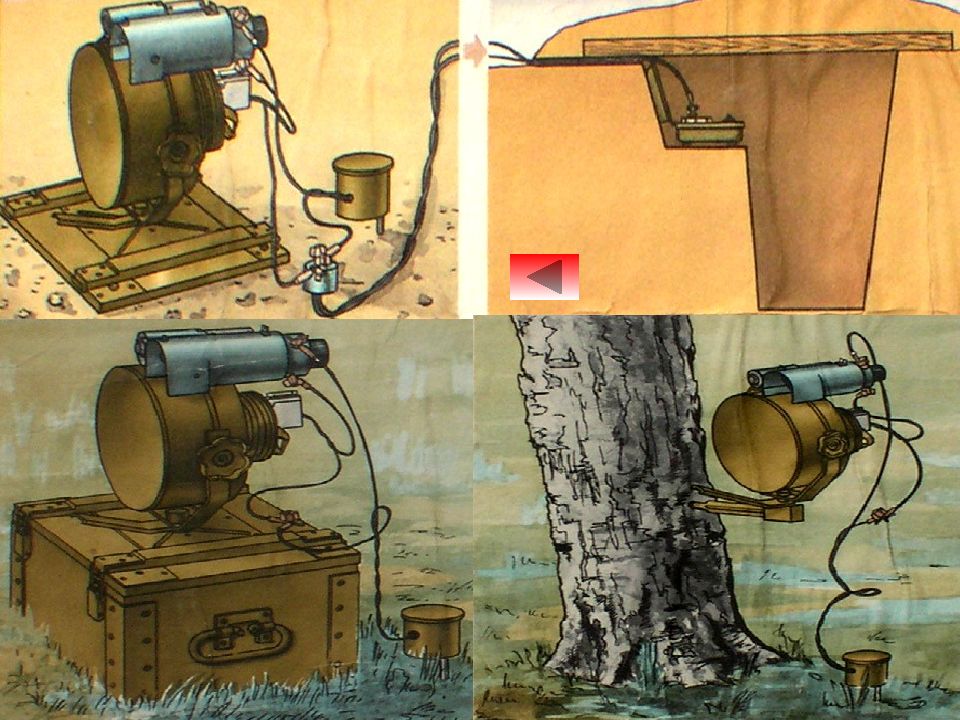

Установка ТМ-83 Минами ТМ-83 рекомендуется минировать дороги, просеки, улицы в населенных пунктах, различные дефиле. Устанавливаются в управляемом и неуправляемом вариантах, одиночно и группами по 2-5 шт. Расстояние между минами в группе 15-20 м., между группами 200-300 м. Все мины в группе должны устанавливаться в одном из вариантов: управляемом или неуправляемом. Ущелья, балки, просеки ширина которых превышает 50 м., перекрываются группами мин, установленных уступом. Расстояние между минами в группе по глубине 15-50 м. по фронту 15-20 м. Мины устанавливаются на грунт (снег) или крепятся с помощью штыря на местных предметах. На грунте мина устанавливается на крышке упаковочного ящика или на ящик.
Установка мины производится сбоку от минируемой дороги на расстоянии не менее 5 м. от ближней и не более 50 м. от дальней обочины относительно мины. Прицеливание мины производится в вешку высотой 1,2 м, установленную на дальней обочине. При этом линия прицеливания не должна отклоняться от нормали к направлению движения танка более чем на 30 0. Маскировка мины в летних и зимних условиях производится с помощью чехла. Разрешается в летний период производить маскировку мины листьями, травой и мелким кустарником, при этом перекрытие маскирующим материалом объектива ОДЦ не допускается. Установка ТМ-83

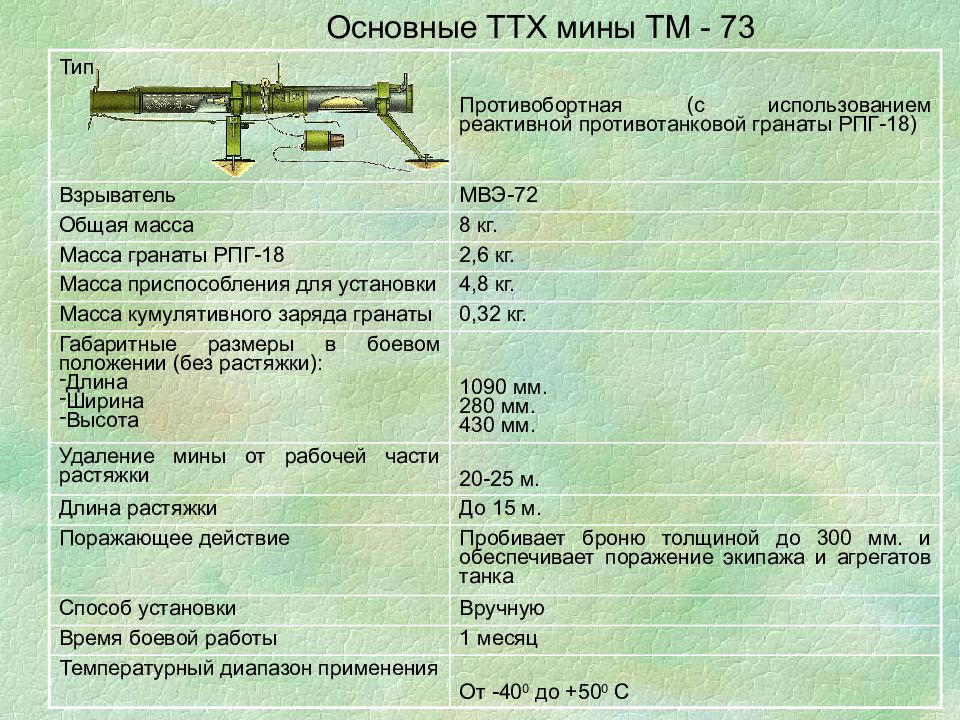

Тип Противобортная (с использованием реактивной противотанковой гранаты РПГ-18) Взрыватель МВЭ-72 Общая масса 8 кг. Масса гранаты РПГ-18 2,6 кг. Масса приспособления для установки 4,8 кг. Масса кумулятивного заряда гранаты 0,32 кг. Габаритные размеры в боевом положении (без растяжки): Длина Ширина Высота 1090 мм. 280 мм. 430 мм. Удаление мины от рабочей части растяжки 20-25 м. Длина растяжки До 15 м. Поражающее действие Пробивает броню толщиной до 300 мм. и обеспечивает поражение экипажа и агрегатов танка Способ установки Вручную Время боевой работы 1 месяц Температурный диапазон применения От -40 0 до +50 0 С Основные ТТХ мины ТМ - 73

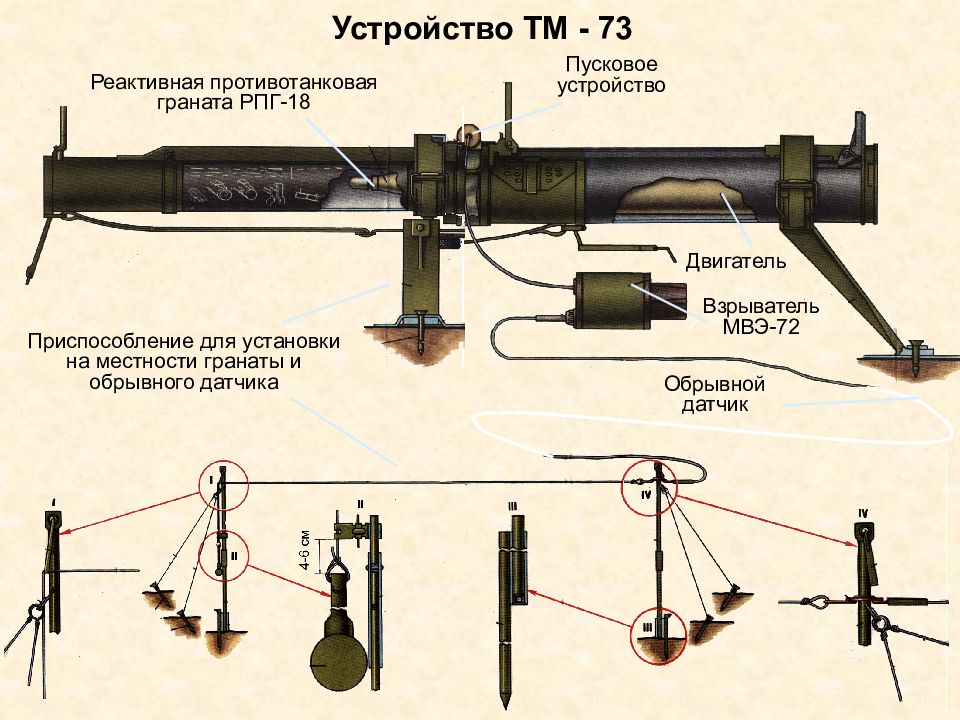

Устройство ТМ - 73 Реактивная противотанковая граната РПГ-18 Взрыватель МВЭ-72 Пусковое устройство Обрывной датчик Приспособление для установки на местности гранаты и обрывного датчика Двигатель

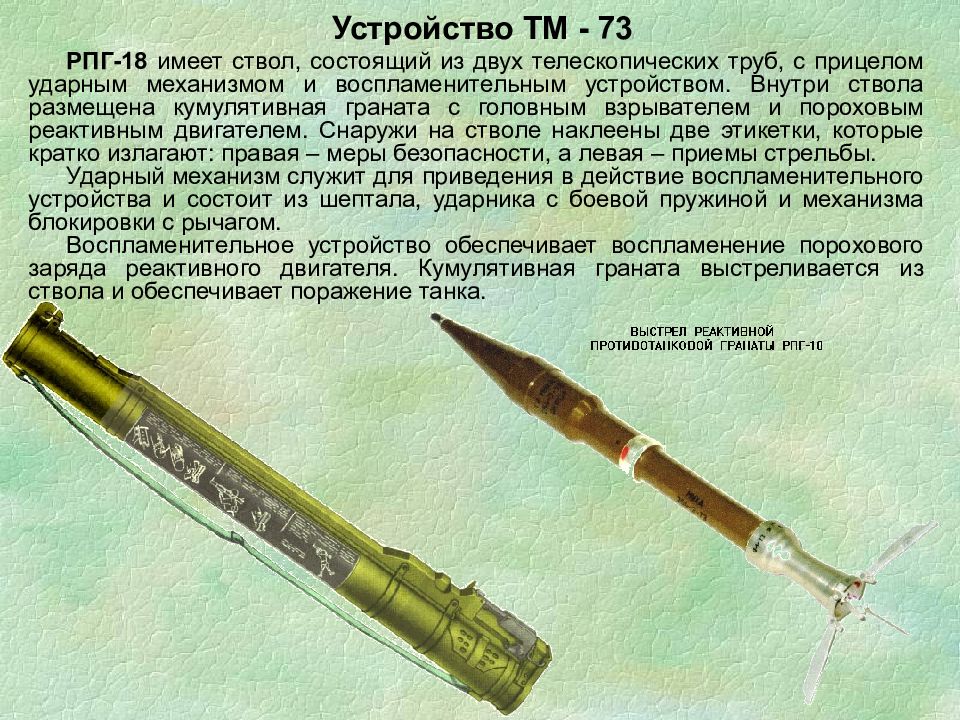

Устройство ТМ - 73 РПГ-18 имеет ствол, состоящий из двух телескопических труб, с прицелом ударным механизмом и воспламенительным устройством. Внутри ствола размещена кумулятивная граната с головным взрывателем и пороховым реактивным двигателем. Снаружи на стволе наклеены две этикетки, которые кратко излагают: правая – меры безопасности, а левая – приемы стрельбы. Ударный механизм служит для приведения в действие воспламенительного устройства и состоит из шептала, ударника с боевой пружиной и механизма блокировки с рычагом. Воспламенительное устройство обеспечивает воспламенение порохового заряда реактивного двигателя. Кумулятивная граната выстреливается из ствола и обеспечивает поражение танка.
Обрывной датчик состоит из проволочной растяжки, панельки с обрывной петлей, соединительных проводов со штекером на концах. Приспособление для установки обрывного датчика состоит из двух составных стоек и груза. Приспособление для установки РПГ-18 на местности состоит из передней и задней стоек, трех подкладок и трех гвоздей для крепления стоек на местности. Передняя стойка имеет приспособление для точной наводки мины на цель. Карабин Растяжки Панелька Колышек Натяжная часть обрывной растяжки Стойка Ограничитель Стержень Груз Гвозди Передняя стойка Задняя стойка Подкладка Приспособление для установки ТМ-73
Устройство ТМ - 73 Пусковое устройство обеспечивает прожатие шептала ударного механизма гранаты при срабатывании взрывателя МВЭ-72. В корпусе ПУ закреплена втулка с капсюлем воспламенителем и пороховым зарядом. Накольный механизм Заряд Пусковое устройство Шептало Капсюль

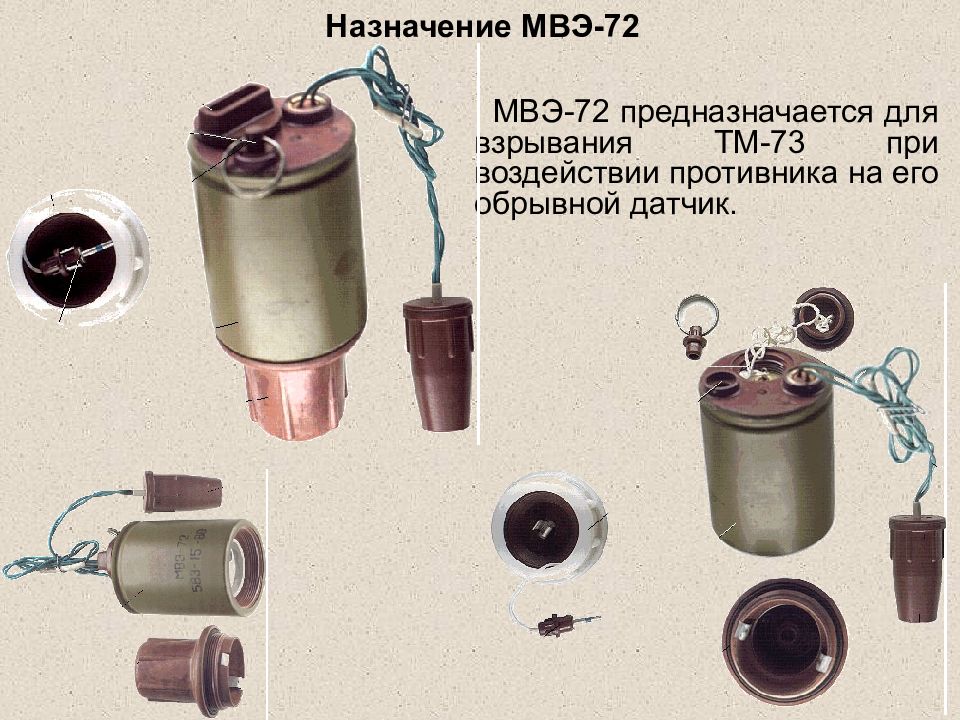

Назначение МВЭ-72 МВЭ-72 предназначается для взрывания ТМ-73 при воздействии противника на его обрывной датчик.
Тип Электромеханический Масса 0,6 кг. Диаметр 65 мм. Высота 150 мм. Время взведения 50-180 с. Источник тока Элемент 373 Температурный диапазон применения От -40 до +50 0 С Время боевой работы 4 месяца Основные ТТХ МВЭ-72
Устройство МВЭ-72 Заглушка Нить Терка Обойма Корпус Прокладка Стакан Элемент 373 Ударник Пробка Обрывной провод Штекер Катушка
При выдергивании терки срабатывает терочный воспламенитель, от которого загорается пиротехнический замедлитель. Через 50-80 с. воспламеняется пороховой заряд. Давлением пороховых газов приводится в действие пиротехнический включатель и подключает источник тока к электронному блоку. Не более чем через 100 с. после подключения источника тока заряжается боевой конденсатор. Таким образом, через 50-180 с. после выдергивания терки взрыватель переходит в боевое положение. При разрыве провода обрывного датчика электронный блок обеспечивает разряд боевого конденсатора на электовоспламенитель накольного механизма. Электровоспламенитель срабатывает, газами толкается ударник, который накалывает капсюль-воспламенитель мины (запала МД-5М). Принцип действия МВЭ-72

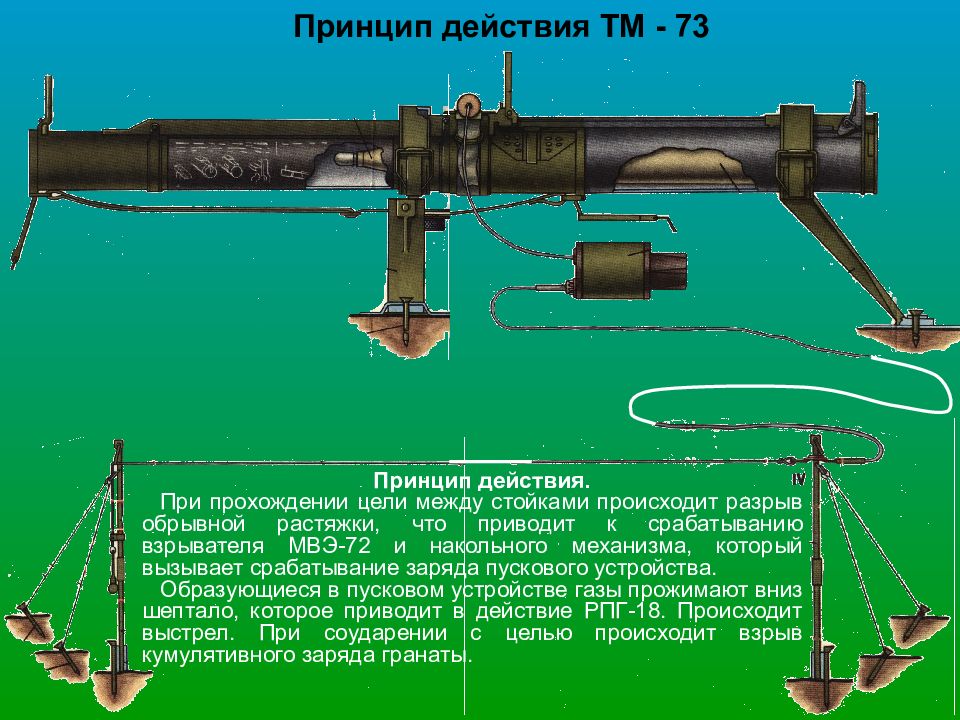

Принцип действия. При прохождении цели между стойками происходит разрыв обрывной растяжки, что приводит к срабатыванию взрывателя МВЭ-72 и накольного механизма, который вызывает срабатывание заряда пускового устройства. Образующиеся в пусковом устройстве газы прожимают вниз шептало, которое приводит в действие РПГ-18. Происходит выстрел. При соударении с целью происходит взрыв кумулятивного заряда гранаты. Принцип действия ТМ - 73

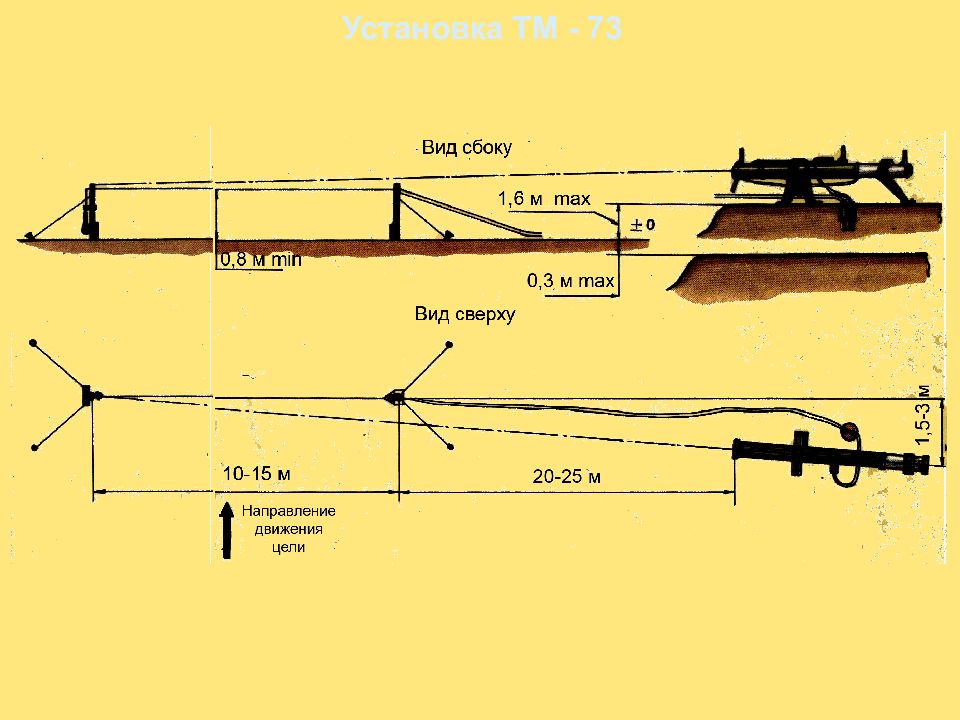

Установка ТМ - 73
Установка ТМ - 73

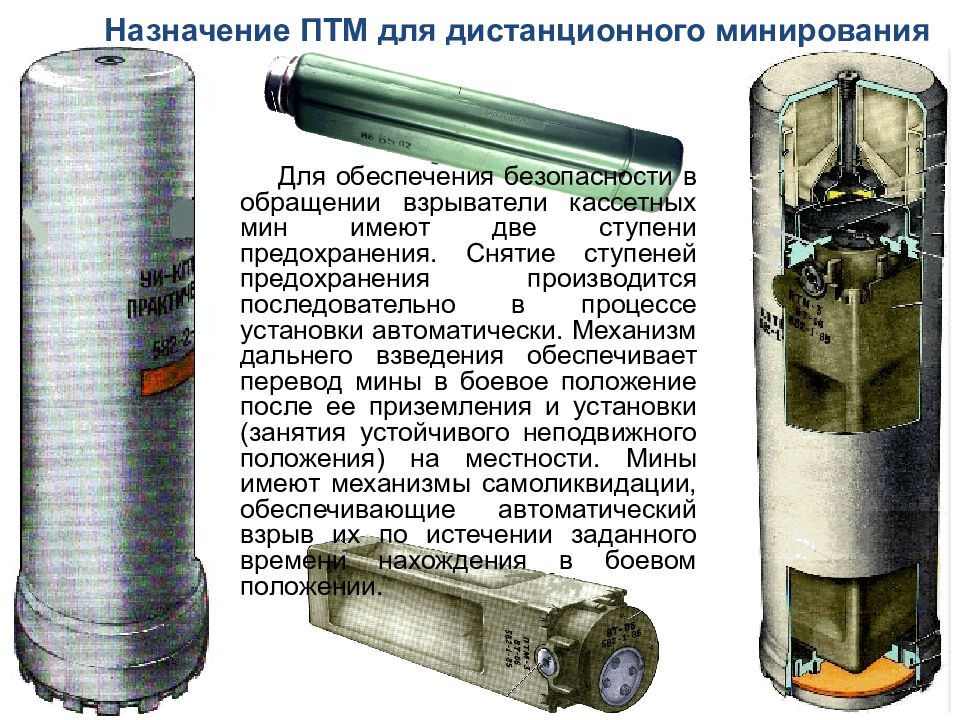

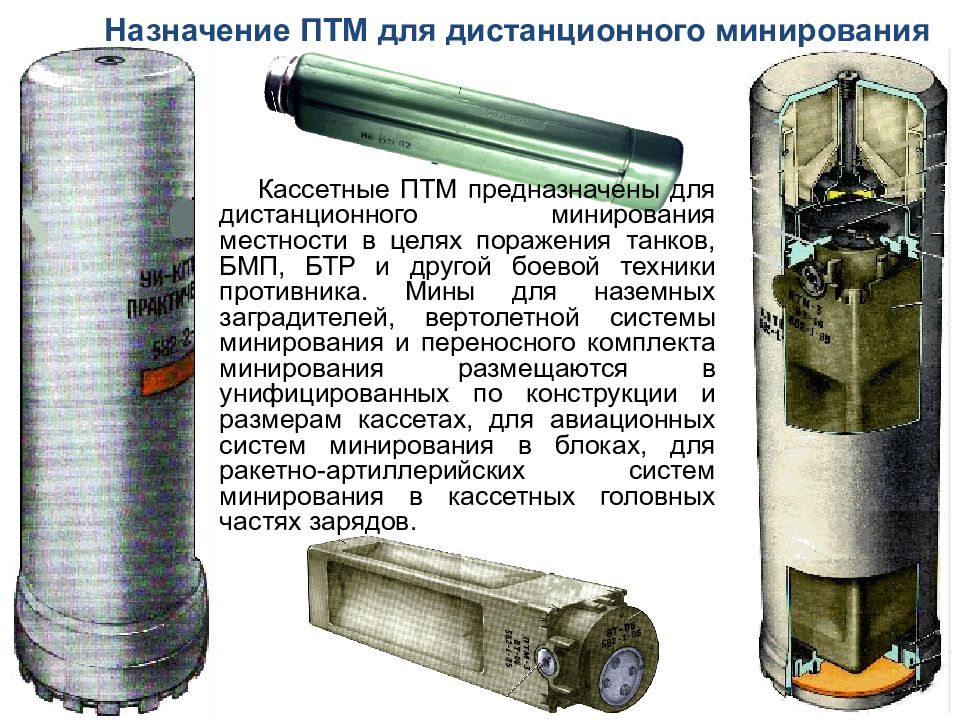

Назначение ПТМ для дистанционного минирования Для обеспечения безопасности в обращении взрыватели кассетных мин имеют две ступени предохранения. Снятие ступеней предохранения производится последовательно в процессе установки автоматически. Механизм дальнего взведения обеспечивает перевод мины в боевое положение после ее приземления и установки (занятия устойчивого неподвижного положения) на местности. Мины имеют механизмы самоликвидации, обеспечивающие автоматический взрыв их по истечении заданного времени нахождения в боевом положении.
Кассетные ПТМ предназначены для дистанционного минирования местности в целях поражения танков, БМП, БТР и другой боевой техники противника. Мины для наземных заградителей, вертолетной системы минирования и переносного комплекта минирования размещаются в унифицированных по конструкции и размерам кассетах, для авиационных систем минирования в блоках, для ракетно-артиллерийских систем минирования в кассетных головных частях зарядов. Назначение ПТМ для дистанционного минирования

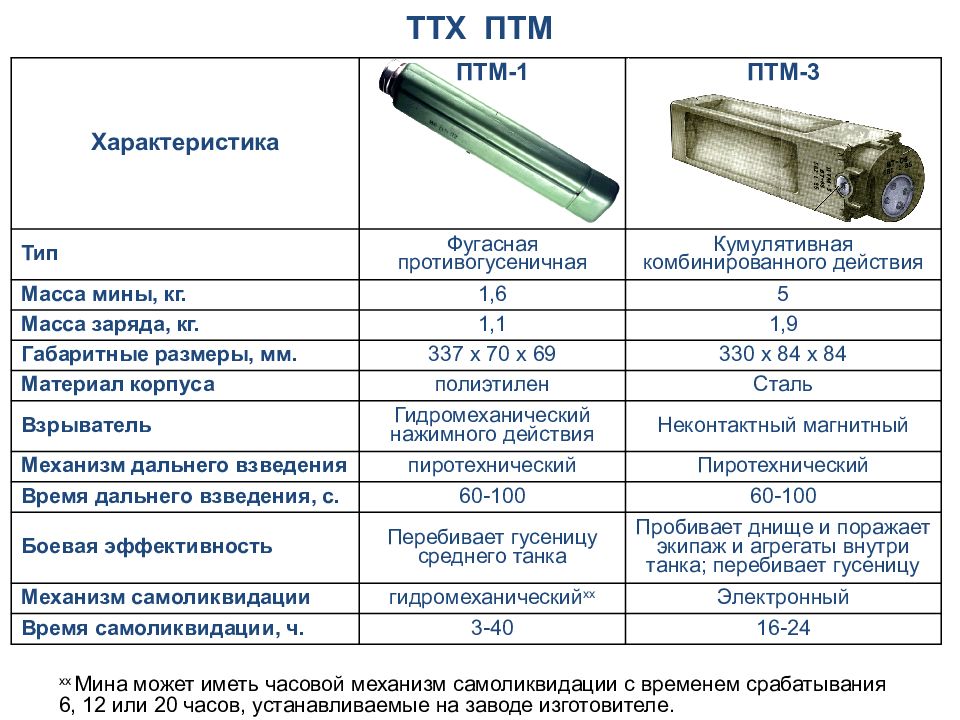

Характеристика ПТМ-1 ПТМ-3 Тип Фугасная противогусеничная Кумулятивная комбинированного действия Масса мины, кг. 1,6 5 Масса заряда, кг. 1,1 1,9 Габаритные размеры, мм. 337 х 70 х 69 330 х 84 х 84 Материал корпуса полиэтилен Сталь Взрыватель Гидромеханический нажимного действия Неконтактный магнитный Механизм дальнего взведения пиротехнический Пиротехнический Время дальнего взведения, с. 60-100 60-100 Боевая эффективность Перебивает гусеницу среднего танка Пробивает днище и поражает экипаж и агрегаты внутри танка; перебивает гусеницу Механизм самоликвидации гидромеханический хх Электронный Время самоликвидации, ч. 3-40 16-24 хх Мина может иметь часовой механизм самоликвидации с временем срабатывания 6, 12 или 20 часов, устанавливаемые на заводе изготовителе. ТТХ ПТМ
Устройство ПТМ 1- Г Полиэтиленового корпуса удлиненной формы с поперечным сечением в виде сектора с углом 44 0 Взрывателя Заряда из пластичного ВВ ПВВ-12С-1 Корпус Взрыватель Заряд ВВ

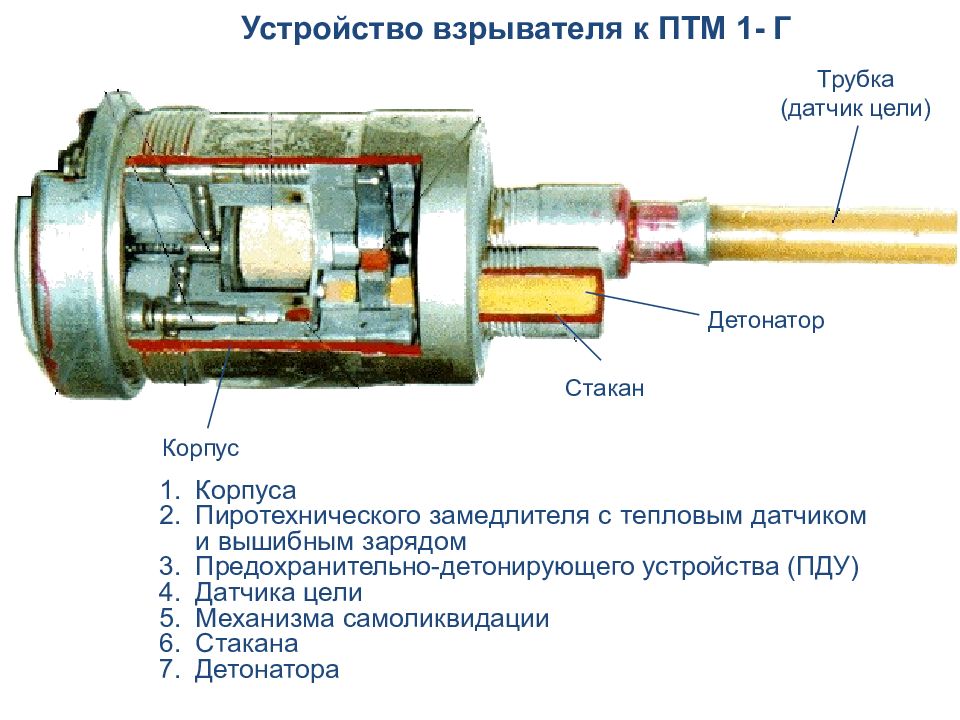

Устройство взрывателя к ПТМ 1- Г Корпуса Пиротехнического замедлителя с тепловым датчиком и вышибным зарядом Предохранительно-детонирующего устройства (ПДУ) Датчика цели Механизма самоликвидации Стакана Детонатора Трубка (датчик цели) Корпус Детонатор Стакан

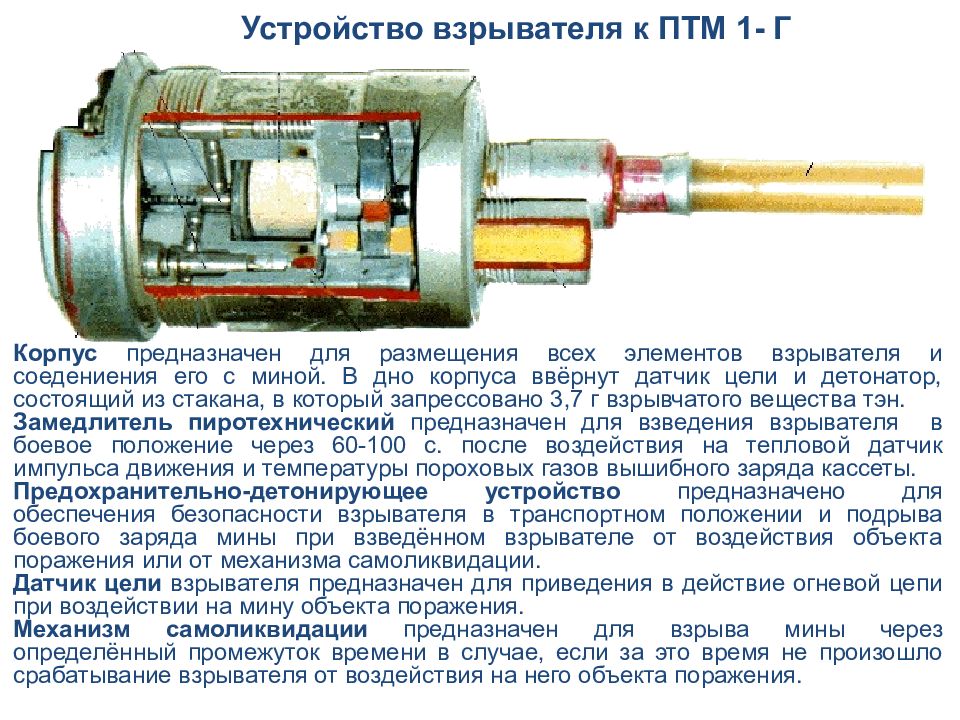

Устройство взрывателя к ПТМ 1- Г Корпус предназначен для размещения всех элементов взрывателя и соедениения его с миной. В дно корпуса ввёрнут датчик цели и детонатор, состоящий из стакана, в который запрессовано 3,7 г взрывчатого вещества тэн. Замедлитель пиротехнический предназначен для взведения взрывателя в боевое положение через 60-100 с. после воздействия на тепловой датчик импульса движения и температуры пороховых газов вышибного заряда кассеты. Предохранительно-детонирующее устройство предназначено для обеспечения безопасности взрывателя в транспортном положении и подрыва боевого заряда мины при взведённом взрывателе от воздействия объекта поражения или от механизма самоликвидации. Датчик цели взрывателя предназначен для приведения в действие огневой цепи при воздействии на мину объекта поражения. Механизм самоликвидации предназначен для взрыва мины через определённый промежуток времени в случае, если за это время не произошло срабатывание взрывателя от воздействия на него объекта поражения.
Принцип действия ПТМ 1- Г При отстреле мин из кассет пороховые газы воздействуют на размещенные, на торцах взрывателей тепловые датчики, которые воспламеняют замедлительный состав. По истечению 60-100 с. от воспламенительного столбика срабатывает вышибной заряд. Взрыватель переводится в боевое положение и запускается механизм самоликвидации. При воздействии на мину объекта поражения происходит деформация эластичного корпуса мины и пластичного ВВ, давление передается на трубку датчика цели. Ударник накалывает КВ, который через замедлитель (0,05 ± 0,025 с.) воспламеняет вышибной заряд. От срабатывания вышибного заряда ударник накалывает КД, затем последовательно срабатывает передаточный заряд и детонатор, вызывая взрыв боевого заряда мины. Если до истечения времени самоликвидации не произойдет воздействия на мину объекта поражения, она взрывается от механизма самоликвидации. Трубка (датчик цели) Корпус Детонатор Стакан Штоки Кольцо Капсюль- воспламенитель Передаточный заряд Заполнитель (каучук)

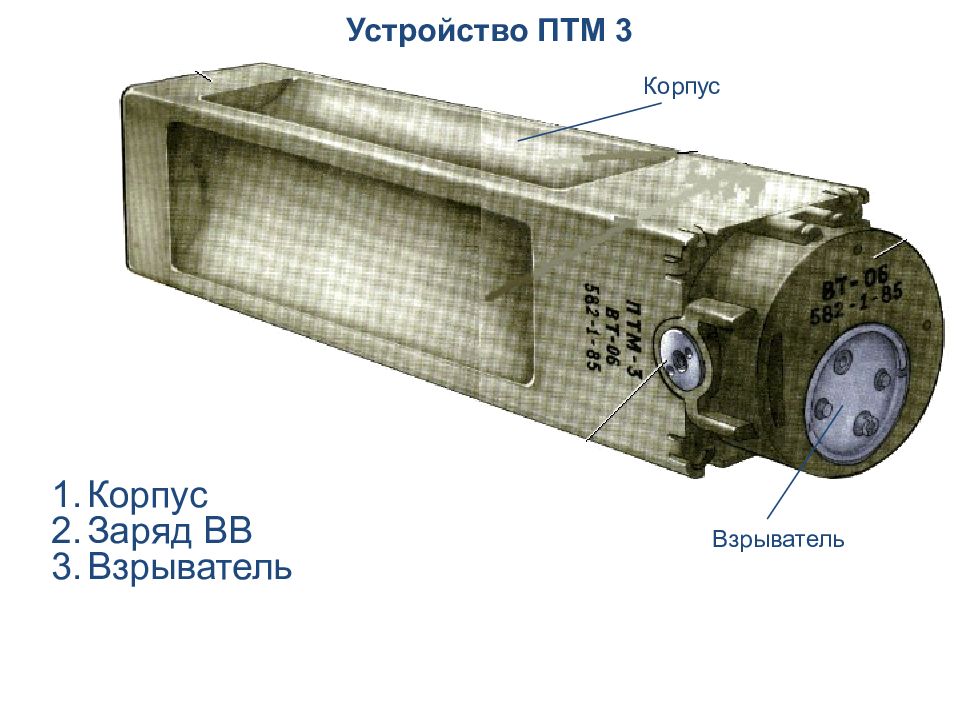

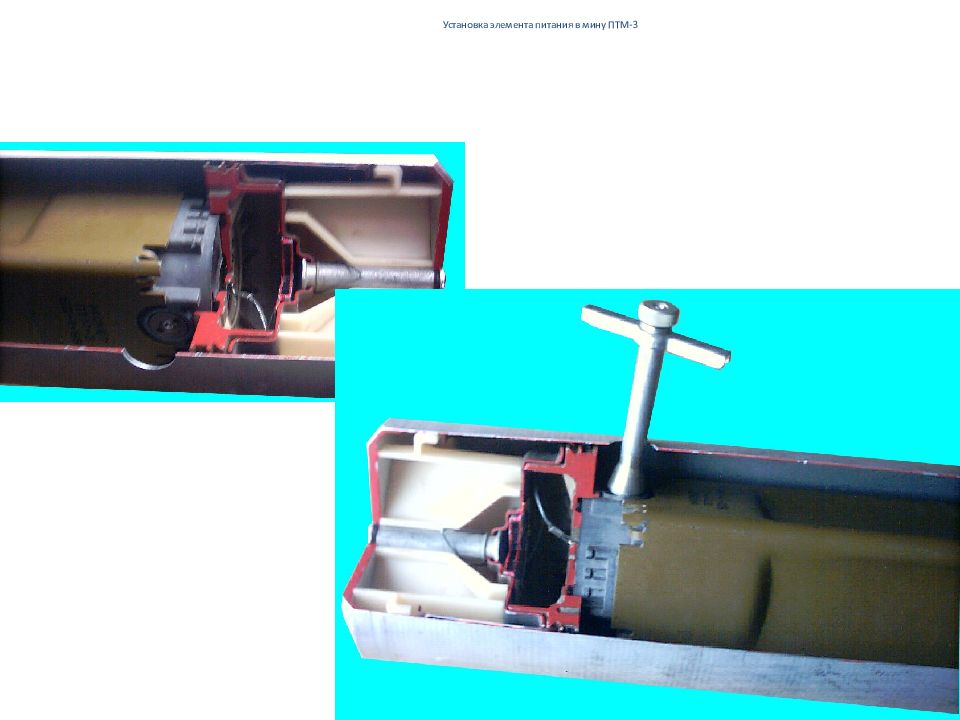

Устройство ПТМ 3 Корпус Заряд ВВ Взрыватель Корпус Взрыватель

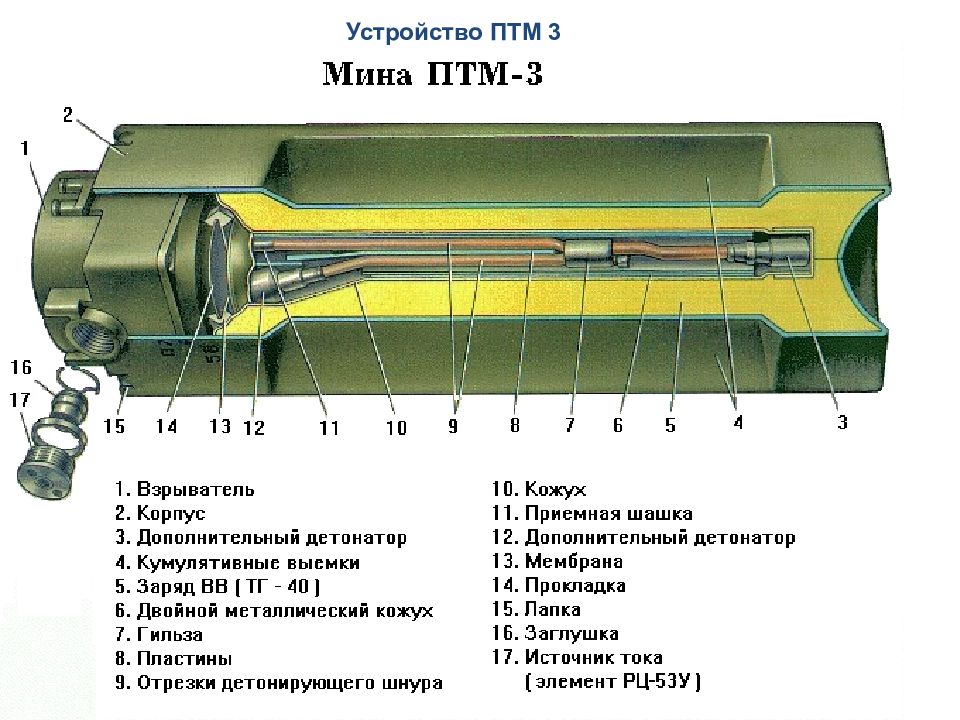

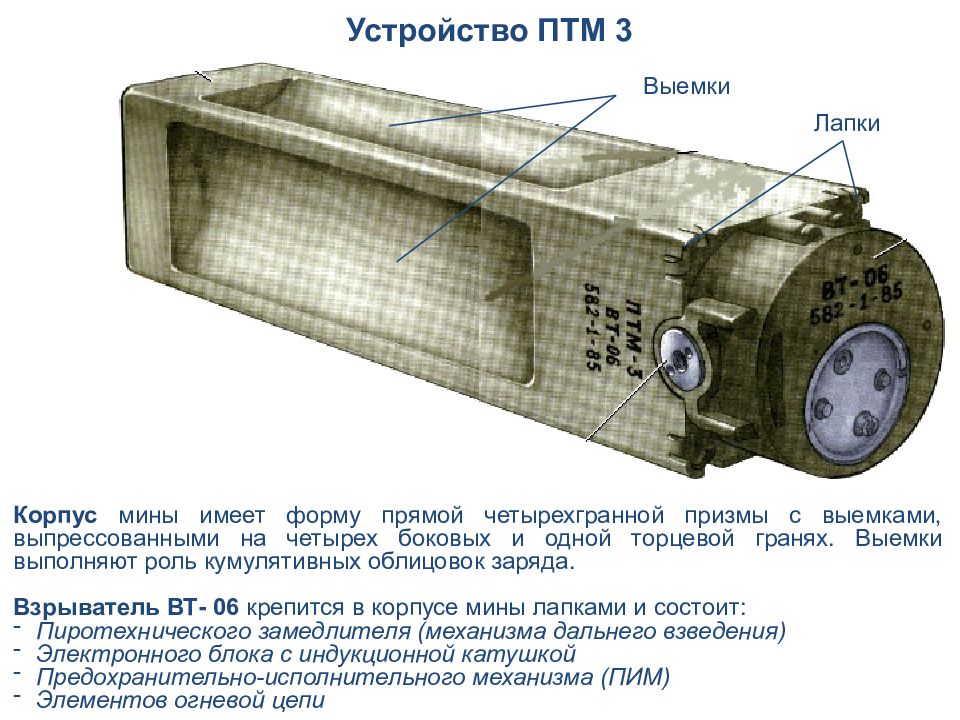

Устройство ПТМ 3 Выемки Корпус мины имеет форму прямой четырехгранной призмы с выемками, выпрессованными на четырех боковых и одной торцевой гранях. Выемки выполняют роль кумулятивных облицовок заряда. Взрыватель ВТ- 06 крепится в корпусе мины лапками и состоит: Пиротехнического замедлителя (механизма дальнего взведения) Электронного блока с индукционной катушкой Предохранительно-исполнительного механизма (ПИМ) Элементов огневой цепи Лапки
Устройство ПТМ 3

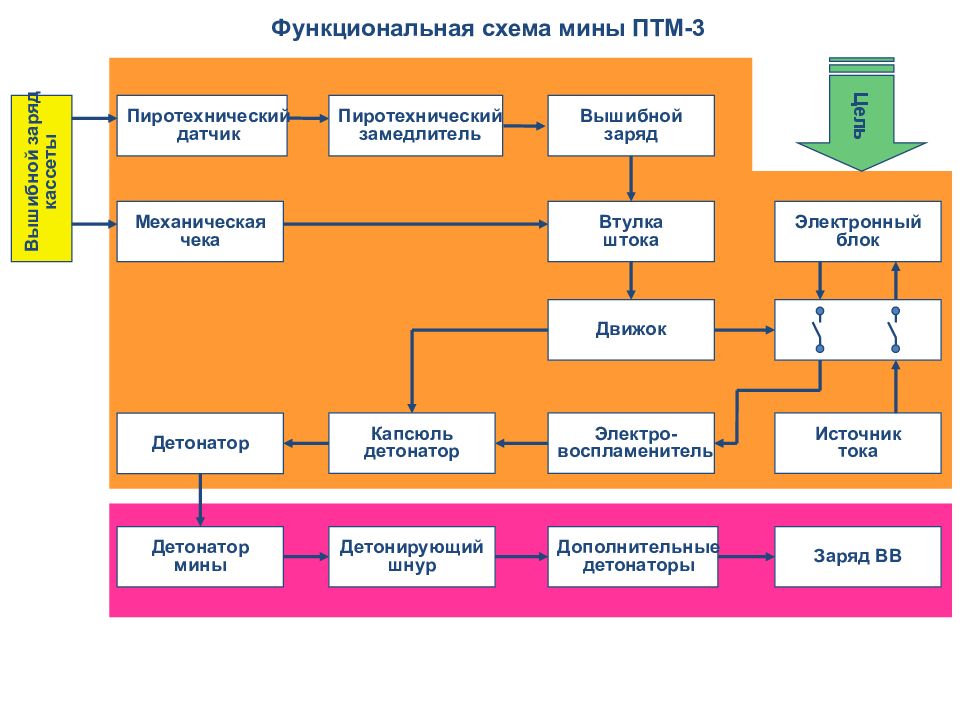

Пиротехнический датчик Пиротехнический замедлитель Вышибной заряд Механическая чека Электронный блок Источник тока Детонатор Детонатор мины Капсюль детонатор Детонирующий шнур Заряд ВВ Дополнительные детонаторы Электро- воспламенитель Движок Втулка штока Вышибной заряд кассеты Цель Функциональная схема мины ПТМ-3

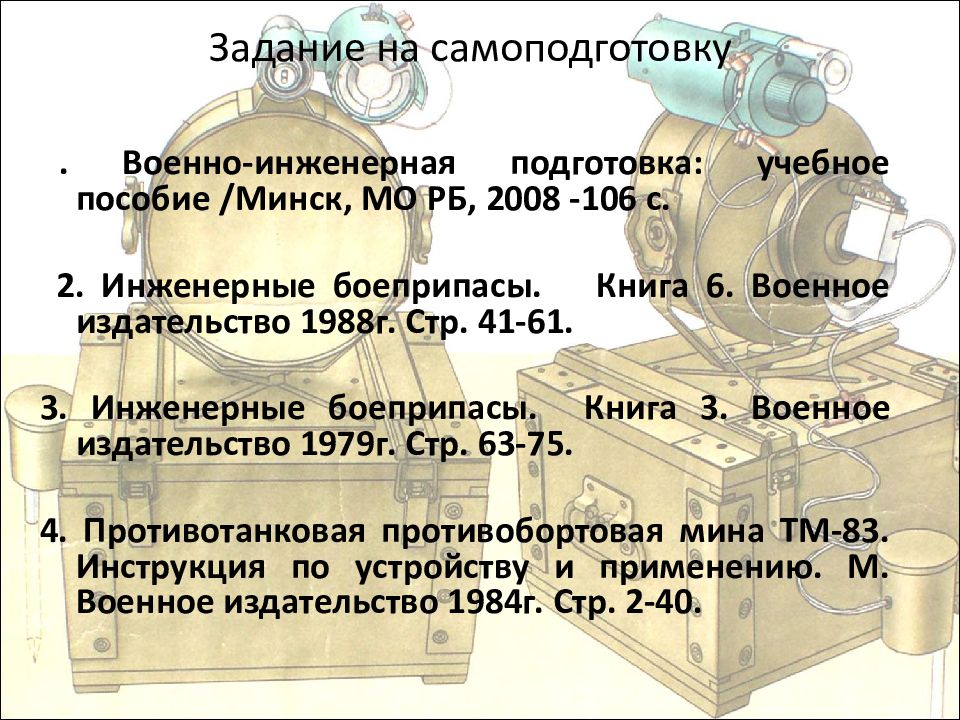

1. Военно-инженерная подготовка: учебное пособие /Минск, МО РБ, 2008 -106 с. 2. Инженерные боеприпасы. Книга 6. Военное издательство 1988г. Стр. 41-61. 3. Инженерные боеприпасы. Книга 3. Военное издательство 1979г. Стр. 63-75. 4. Противотанковая противобортовая мина ТМ-83. Инструкция по устройству и применению. М. Военное издательство 1984г. Стр. 2-40.
