Тактико-технические характеристики вооружения и техники

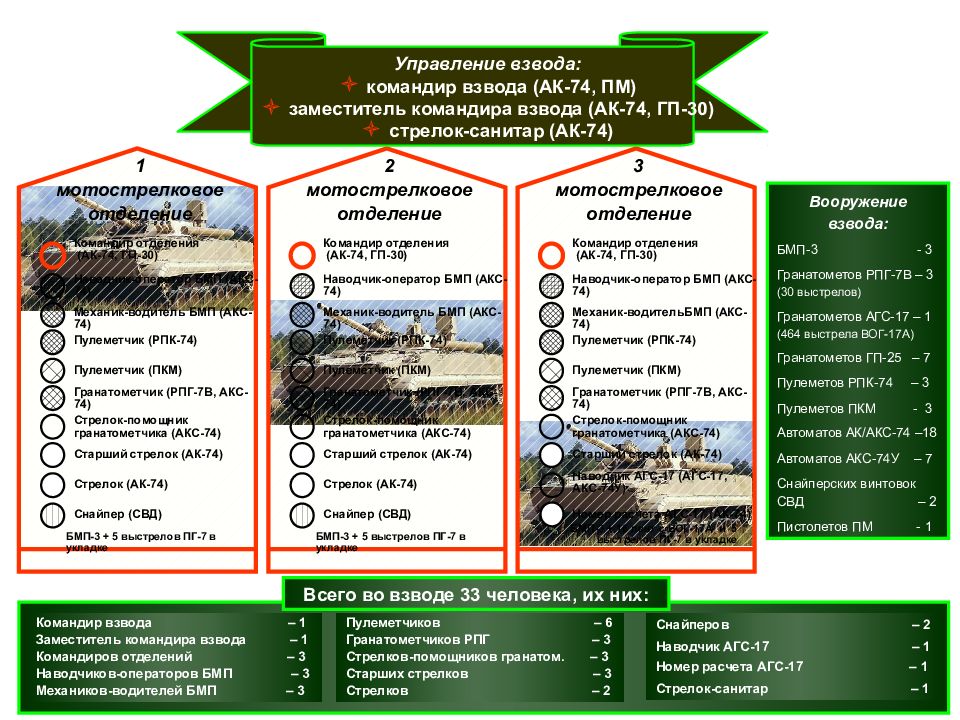

Организация мотострелкового взвода на БМП-3 Командир отделения (АК-74, ГП-30) Наводчик-оператор БМП (АКС-74) Механик-водитель БМП (АКС-74) Пулеметчик (РПК-74) Пулеметчик (ПКМ) Гранатометчик (РПГ-7В, АКС-74) Стрелок-помощник гранатометчика (АКС-74) Старший стрелок (АК-74) Стрелок (АК-74) Снайпер (СВД) 1 мотострелковое отделение БМП-3 + 5 выстрелов ПГ-7 в укладке Командир отделения (АК-74, ГП-30) Наводчик-оператор БМП (АКС-74) Механик-водитель БМП (АКС-74) Пулеметчик (РПК-74) Пулеметчик (ПКМ) Гранатометчик (РПГ-7В, АКС-74) Стрелок-помощник гранатометчика (АКС-74) Старший стрелок (АК-74) Стрелок (АК-74) Снайпер (СВД) 2 мотострелковое отделение БМП-3 + 5 выстрелов ПГ-7 в укладке Командир отделения (АК-74, ГП-30) Наводчик-оператор БМП (АКС-74) Механик-водительБМП (АКС-74) Пулеметчик (РПК-74) Пулеметчик (ПКМ) Гранатометчик (РПГ-7В, АКС-74) Стрелок-помощник гранатометчика (АКС-74) Старший стрелок (АК-74) Наводчик АГС-17 (АГС-17, АКС-74У) Номер расчета АГС-17 (АК-74) 3 мотострелковое отделение БМП-3 + 16 лент с ВОГ-17А и 5 выстрелов ПГ-7 в укладке Вооружение взвода: БМП-3 - 3 Гранатометов РПГ-7В – 3 (30 выстрелов) Гранатометов АГС-17 – 1 (464 выстрела ВОГ-17А) Гранатометов ГП-25 – 7 Пулеметов РПК-74 – 3 Пулеметов ПКМ - 3 Автоматов АК/АКС-74 –18 Автоматов АКС-74У – 7 Снайперских винтовок СВД – 2 Пистолетов ПМ - 1 Командир взвода – 1 Заместитель командира взвода – 1 Командиров отделений – 3 Наводчиков-операторов БМП – 3 Механиков-водителей БМП – 3 Пулеметчиков – 6 Гранатометчиков РПГ – 3 Стрелков-помощников гранатом. – 3 Старших стрелков – 3 Стрелков – 2 Снайперов – 2 Наводчик АГС-17 – 1 Номер расчета АГС-17 – 1 Стрелок-санитар – 1 Всего во взводе 33 человека, их них: Управление взвода: командир взвода (АК-74, ПМ) заместитель командира взвода (АК-74, ГП-30) стрелок-санитар (АК-74)

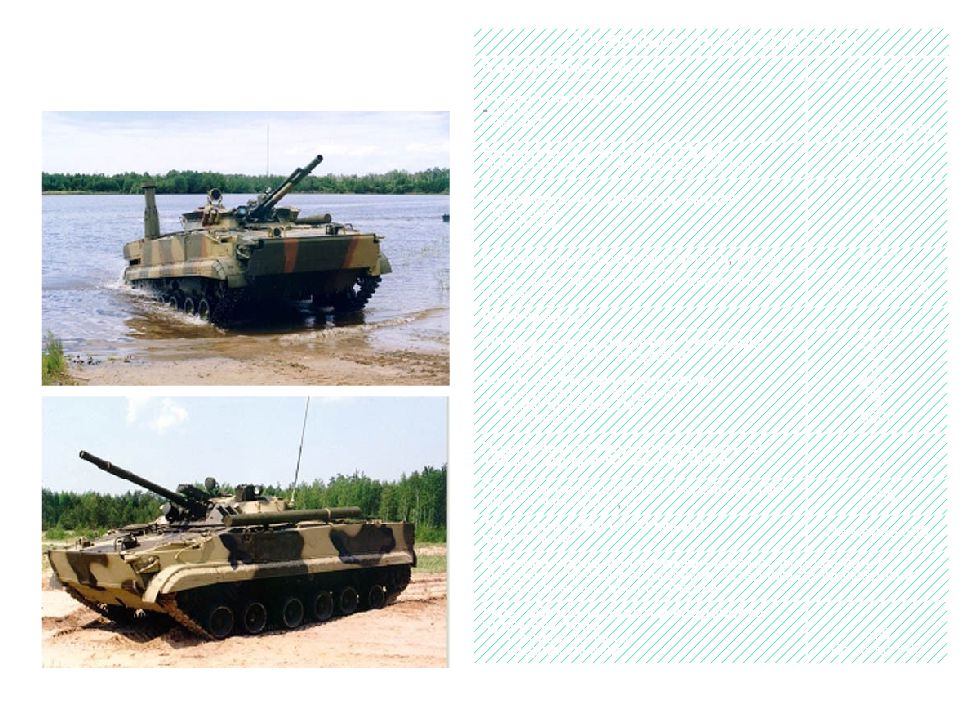

Боевая машина пехоты БМП-3 Основные характеристики Полная боевая масса, т 18,7 +2% Боевой расчет, чел - э кипаж - десант 3 7 (2 доп. Места) Двигатель 4-х тактный УТД-29, многотопливный, мощность, кВт, (л.с). 368 (500) Максимальная скорость, км/час - по шоссе - на плаву 70 10 Максимальная/средняя скорость, км/час 70/52 Запас хода по топливу при движении по шоссе, км Не менее 600 Вооружение: 100-мм орудие-пусковая установка - боекомплект, снарядов - ПТУР, шт. 30-мм автоматическая пушка - боекомплект, патронов 7,62-мм пулемет ПКТ - патронов 2А70 22 8 2А72 500 3 6000 Практическая скорострельность из 100-мм орудия-ПУ, выстрл/мин 10 Прицельная дальность стрельбы из 100-мм и 30-мм пушек, м 4000 Темп стрельбы из 30 мм АП, выстр./мин Не менее 330 Система управления огнем - автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град - горизонтальный - вертикальный 360 От -6 до +60
Боевая машина пехоты БМП-2 Основные характеристики Полная боевая масса, т 14,0 +2% Боевой расчет, чел - э кипаж - десант 3 7 Максимальная мощность двигателя УТД-20, кВт, (л.с). 221 (300) Максимальная скорость, км/час - по шоссе - на плаву 65 7 Средняя скорость по сухой грунтовой дороге, км/час 40—50 Запас хода по топливу при движении по шоссе, км 550—600 Вооружение: Пушка 30-мм 2А42, автоматическая Темп стрельбы, выстр./мин - малый - большой Максимальная дальность стрельбы, м 200-300 550 4000 Пулемет (спаренный с пушкой) Боевая скорострельность, выстр./мин Максимальная дальность стрельбы, м 7,62-мм ПКТМ -1 250 2000 Пусковая установка для пуска ПТУР 9М113 «Конкурс», 9М113М «Конкурс-М Боекомплект, выстрелов - к пушке 2А42 - к пулемету ПКТМ - ПТУР 500 2000 4

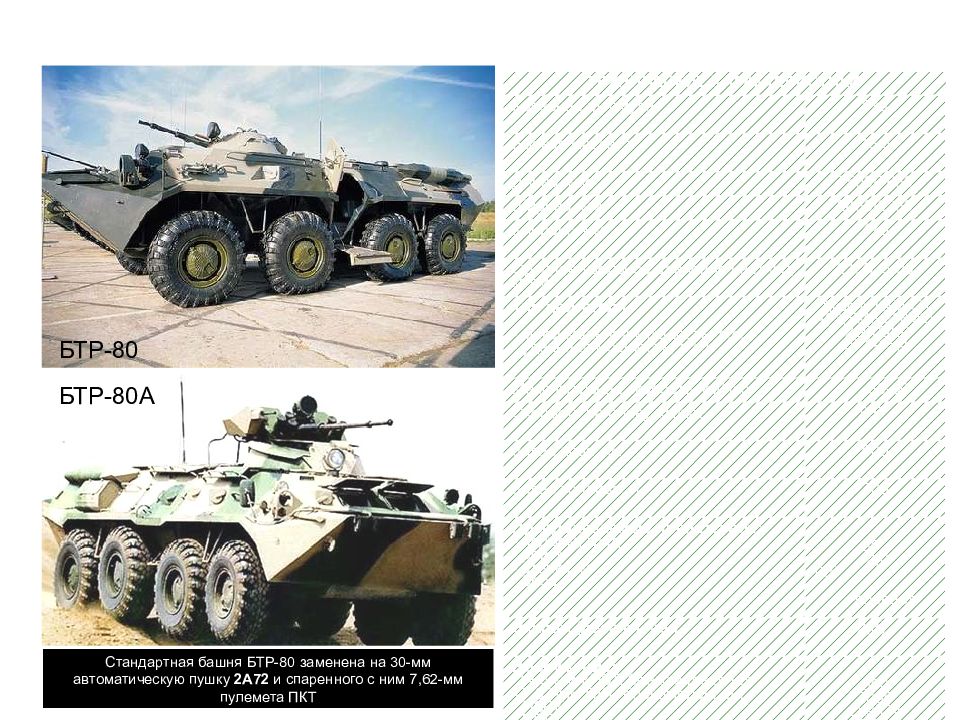

Бронетранспортер БТР -8 0 БТР-80 БТР-80А Стандартная башня БТР-80 заменена на 30-мм автоматическую пушку 2А72 и спаренного с ним 7,62-мм пулемета ПКТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Колесная формула 8х8 Боевая масса, т 13,6 Длина, мм 7500/7650 Ширина, мм 2450/2350 Клиренс, мм 475 Среднее удельное давление на грунт, кг/см 2 21,77-3,09 Тип двигателя - максимальная мощность, л.с. - удельная мощность, л.с./т Дизель КАМАЗ-4 03( ЯМЗ -238М2) 260(240) 19,1-15,4 Максимальная скорость, км/час 80-90 Скорость на плаву, км/час 9,5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия : - подъем, град - ров, м - стенка, м - брод 30 2,0 0,5 плавает Экипаж (десант), чел 2(8) Вооружение : 14,5-мм КПВТ, боекомплект, шт. - 7,62 -мм ПКТ, боекомплект, шт. ПЗРК - РПГ 500 2000 2х9К34 РПГ-7 Прицел 1ПЗ-2 Радиостанция Р-123(Р-163-50У) Средство постановки дымовых завес 902В

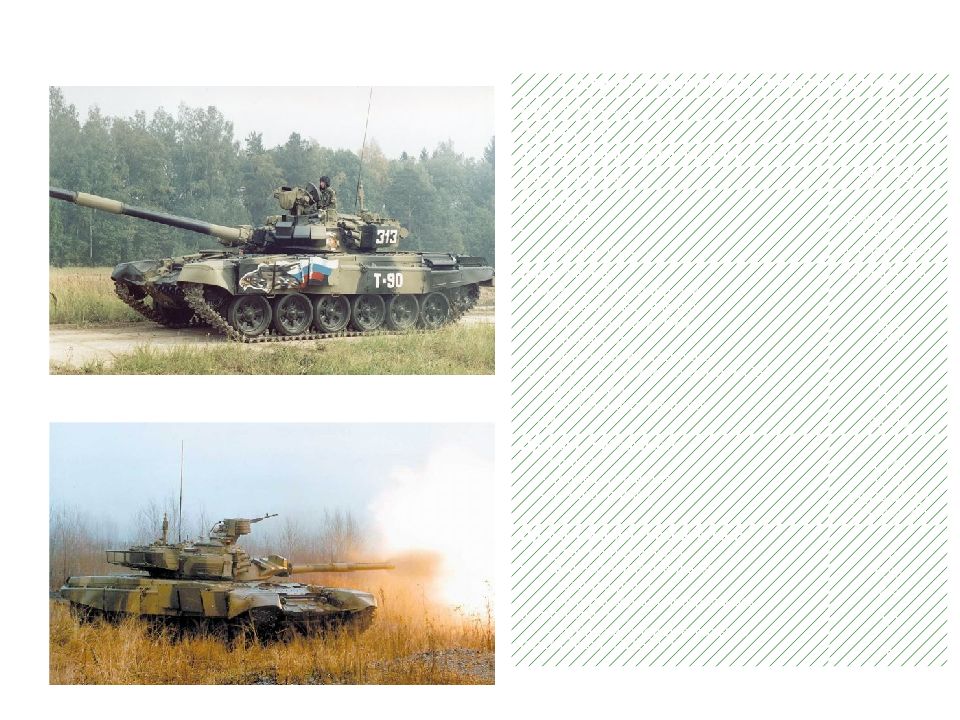

Танк Т-90 (средство усиления) Тактико-техническая характеристика Боевая масса, т 46.5 Экипаж, чел. 3 Максимальная скорость, км/ч 60 Запас хода, км 500 – 650 Двигатель: - марка - мощность, л.с. В-84МС или В-92С2 840 или 1000 Вооружение: Пушка (ГСП ) калибр, мм - боекомплект, снарядов Спаренный пулемет ПКТ - калибр, мм - боекомплект, патронов Зенитная установка- пулемет НСВТ - калибр, мм - боекомплект, патронов ТУР 2А46М- 125 43 7,62 2000 12,7 300 9К119 Приборы наблюдения - прицел - прицел-дальномер - ночной прицел 1А43 1Г46 ТПН4-49-23 ("Агава-2") Преодолеваемые препятствия: - угол подъема, град - вертикальная стенка, м - ширина рва, м - глубина водной преграды без подготовки, м - глубина водной преграды с подготовкой (ОПВТ), м 30 0,85 2,8 1,2 5
Минный трал колейный катково-ножевой КМТ-7 Минный трал КМТ-7 предназначен для преодоления танками противотанковых минных полей и проделывания в них колейных проходов. Основные тактико-технические характеристики Ширина колей траления, мм 2х800 Скорость траления, км/час до 12 Время монтажа экипажем, мин 210 Время перевода ножевых секций из походного положения в боевое и обратно, сек 5 Габариты трала, смонтированного на танке, мм : - ширина - длина 3950 3450 Масса трала (с комплектом ЗИП), кг 7500 Препятствия, преодолеваемые танками с тралом: - подъем (спуск), град - боковой крен, град - ров шириной, м - снежный покров глубиной, м - водные преграды до 20 до 15 до 2,5 0,5 по дну

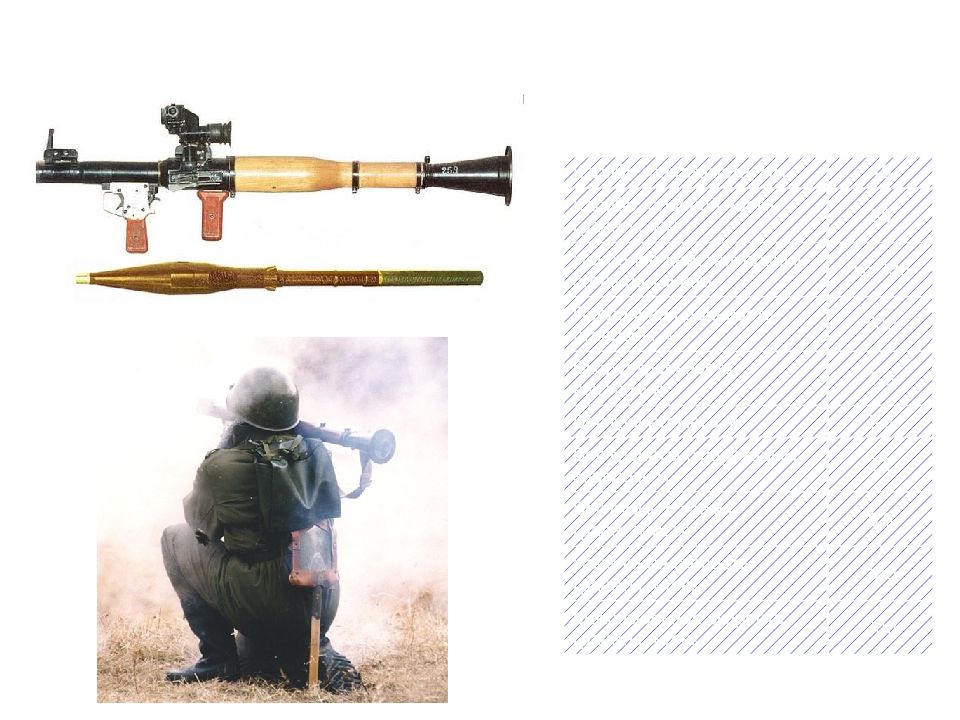

Ручной противотанковый гранатомёт РПГ-7В Тактико-технические характеристики Калибр гранатомета, мм 40 Калибр головной части гранаты, мм 80 Наиболее действительный огонь по танкам до 330 Предельная дальность стрельбы, м 500 Скорострельность, выстр/мин 4-6 Вес гранатомета, кг 5,3 Вес гранаты с пороховым зарядом, кг 2,2 Вес сумки с тремя гранатами, кг 9,3 Начальная скорость гранаты, м/сек 120 Максимальная скорость гранаты, м/сек 300

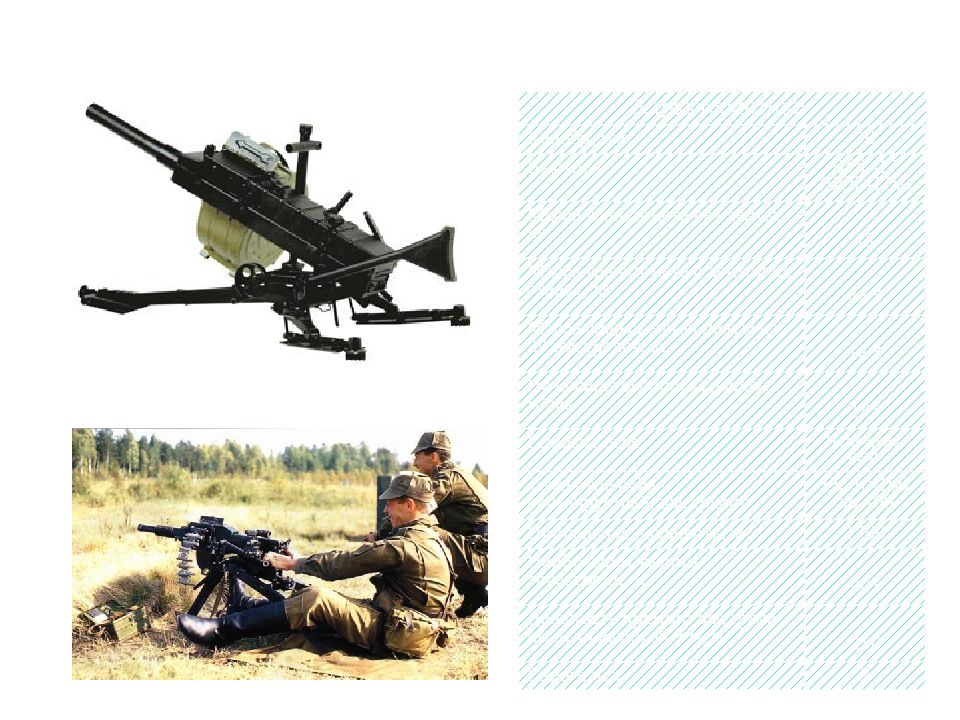

30-мм автоматический гранатомет АГС-17 «Пламя» Характеристики Калибр, мм 30 Выстрел ВОГ-17 (ВОГ-17м) Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44,5 Масса снаряженной ленты на 29 выстрелов, кг 14,5 Начальная скорость гранаты, м/сек 185 Режимы огня Непрерыв-ный Темп стрельбы – регулируемый, выстр/мин От 50-100 до 400 Прицельная дальность, м 1700 Наибольшая высота траектории, м 905 Дальность прямого выстрела по цели высотой 2 м, м 250 Расчет, чел. 2

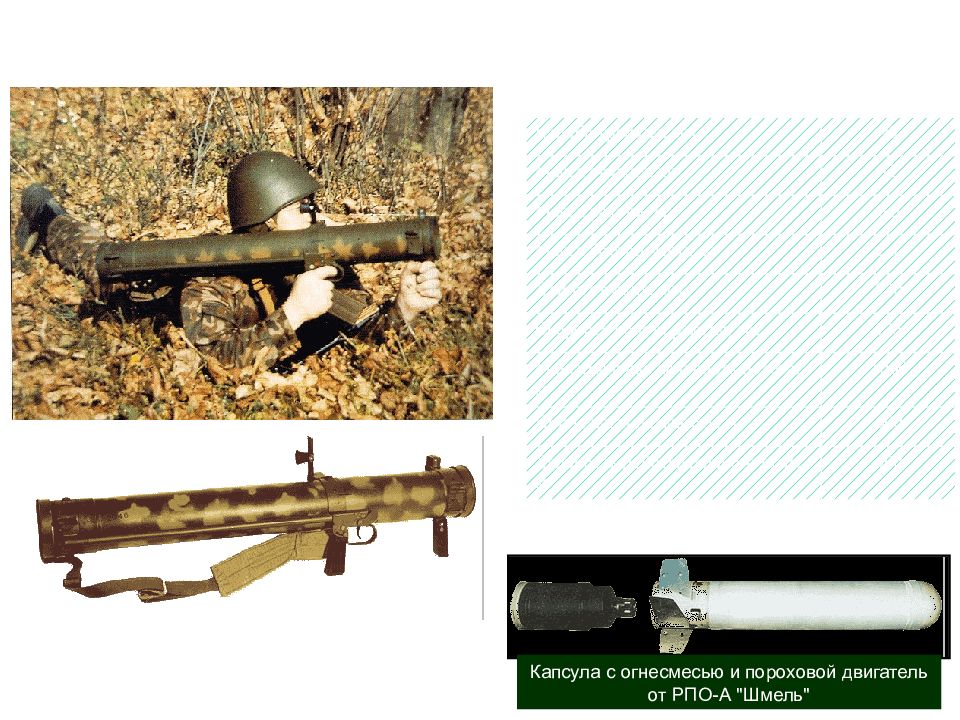

Реактивный пехотный огнемет РПО-А «Шмель» Капсула с огнесмесью и пороховой двигатель от РПО-А "Шмель" РПО-А «Шмель» Калибр гранаты, мм 93 Масса оружия, кг 11 Масса ракеты, кг 6,5 Масса боевой части, кг 2,1 Длина оружия, мм 920 Скорость полета ракеты, м/с 125 Максимальная дальность полета, м 1000 Прицельная дальность, м 600 Дальность действительного огня, м 400 Тактико-технические характеристики

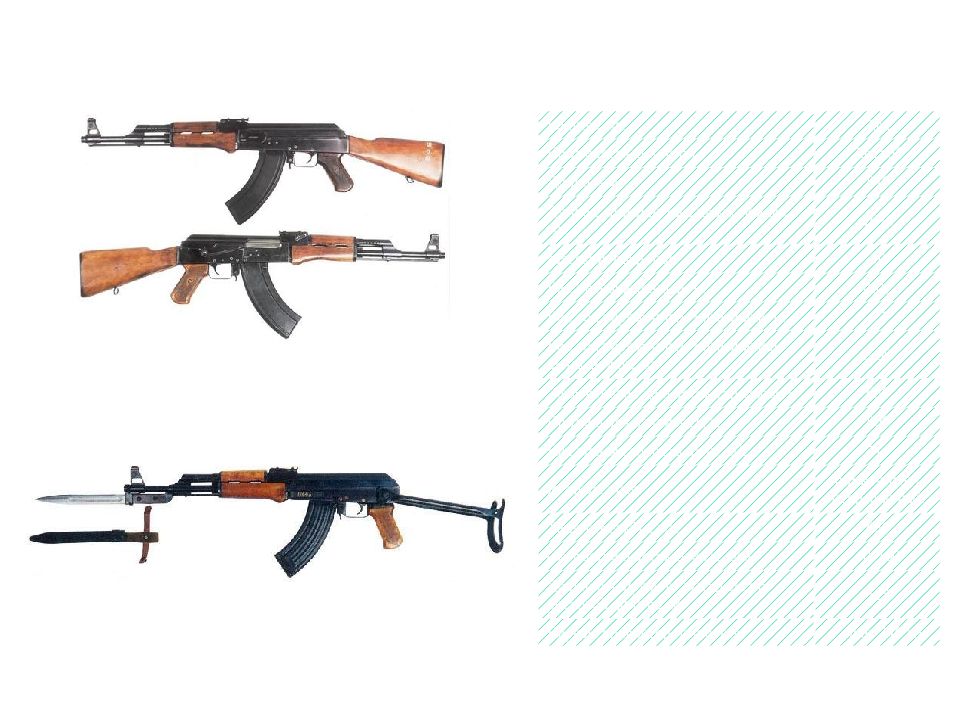

7,62-мм автомат АК-47 Калибр, мм 7,62 Применяемый патрон 7,62х39 Длина, мм 870 Длина с примкнутым штык-ножом, мм 1070 Магазин, патронов 30 Вес неснаряженный, кг 4,07 Вес со снаряженным магазином, кг 4,7 Вес со снаряженным магазином и штык-ножом, кг 5,09 Эффективная дальность стрельбы, м 650 Прицельная дальность, м 800 Начальная скорость пули, м/с 715 Режимы огня одиночный / непрерывный Темп стрельбы, в/м 660 Скорострельность боевая, в/м 40-100 Дальность прямого выстрела по ростовой фигуре, м 525 Нарезы правосторонние, шт 4, шаг 240 мм Основные характеристики

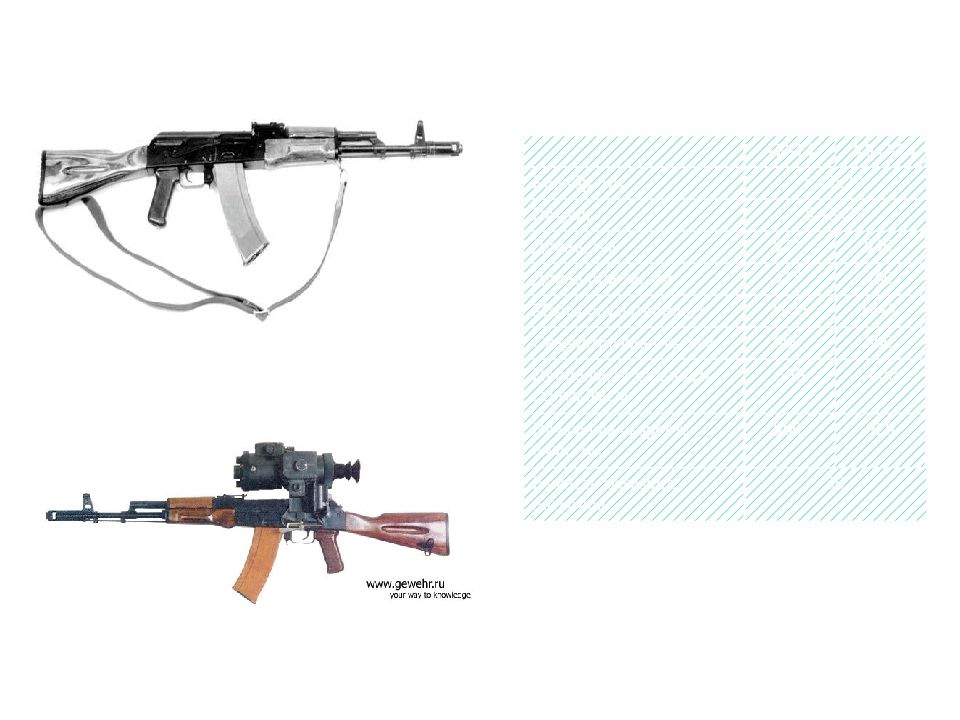

5,45-мм автомат АК-74 АК-74 АКС-74 Калибр, мм 5.45x39 Патрон 5.45х39 Длина, мм 933 940 Длина ствола, мм 415 460 Масса без патронов, г 3300 3447 Скорострельность, в/м 600 600 Прицельная дальность стрельбы, м 500 600 Начальная скорость пули, м/c 900 920 Емкость магазина, патронов 30 Основные характеристики

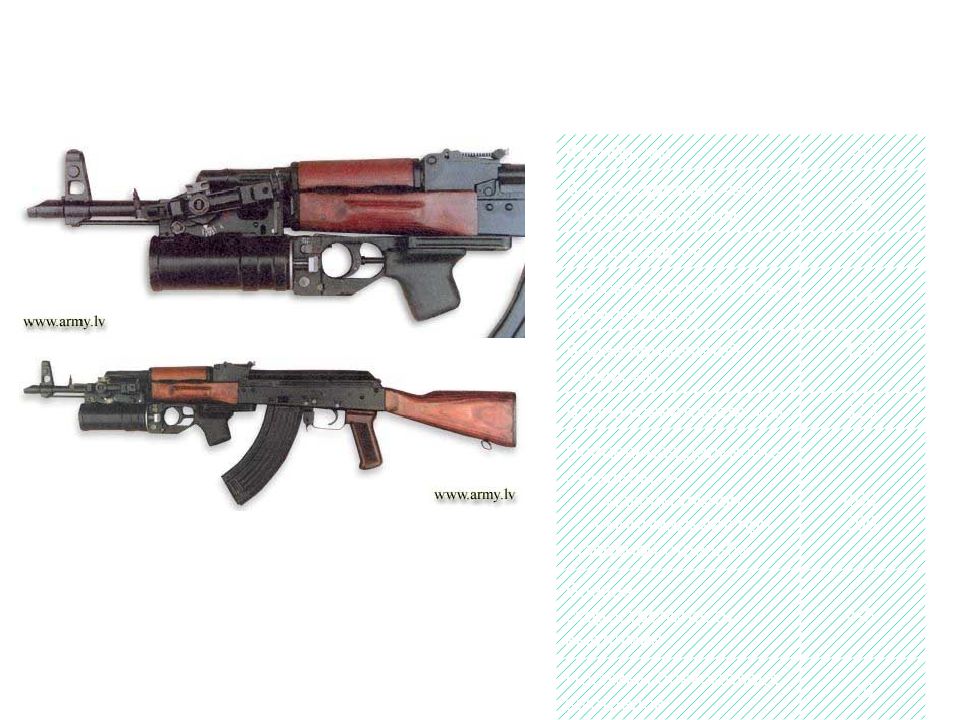

Подствольный гранатомет ГП-25 Технические данные гранатомета ГП-25 Калибр, мм 40 Длина нарезной части канала ствола, мм 98 Число нарезов 12 Масса гранатомета без затыльника, кг 1,5 Длина прицельной линии, мм 120 Длина гранатомета, мм 323 Прицельная дальность стрельбы, м - максимальная - минимальная при навесной стрельбе 400 200 Боевая скорострельность, выстр/мин 4-5 Носимый боекомплект, выстрелов 10

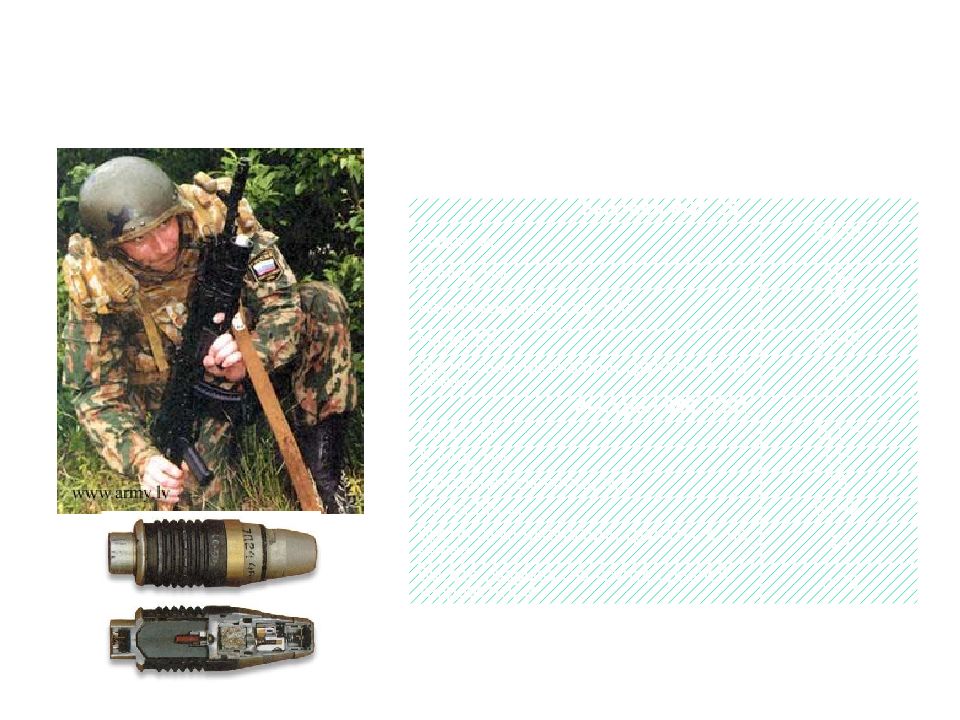

Выстрелы к подствольному гранатомету ГП-25 Технические данные выстрелов ВОГ-25 и ВОГ-25П Выстрел ВОГ-25 Масса, кг 0,250 Длина, мм 103 Начальная скорость, м/с 76 Масса ВВ, кг 0,048 Время самоликвидации гранаты, с, не менее 14 Выстрел ВОГ-25П Масса, кг 0,275 Длина, мм 125 Начальная скорость, м/с 76 Масса ВВ, кг 0,042 Время самоликвидации гранаты, с, не менее 14 Высота разрыва (на грунте средней твердости), м 0,75

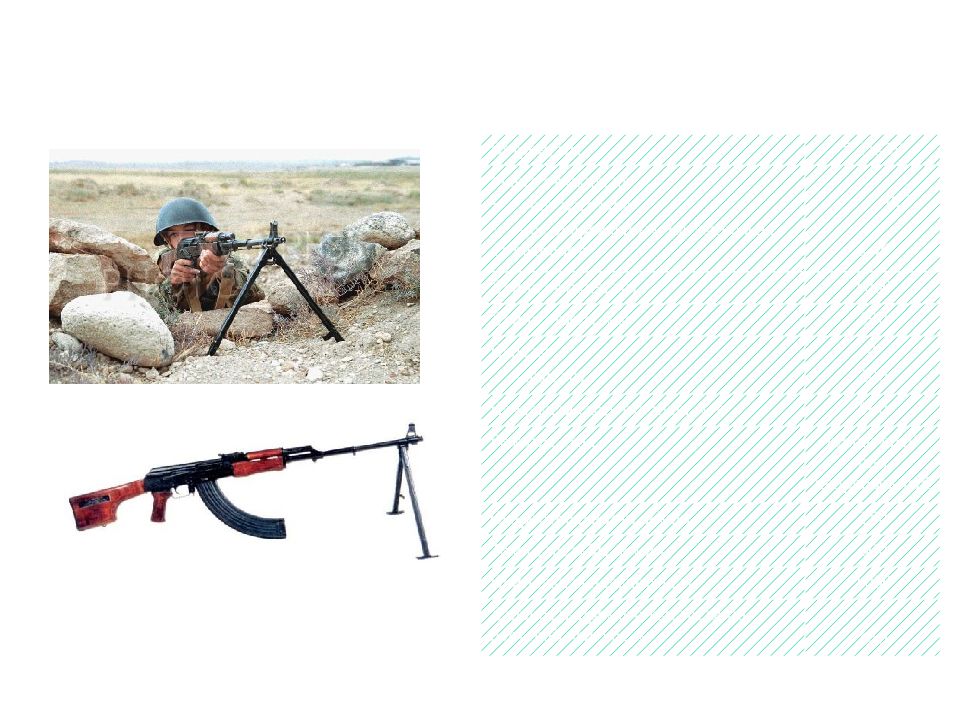

5,45-мм ручной пулемет РПК-74 Основные характеристики Патрон, мм 5,45x39 Масса оружия, кг - без магазина - со снаряженным магазином на 45 патронов 4,7 5,46 Длина оружия, мм 1060 Длина ствола, мм 590 Нарезы - шаг, мм 4 200 Начальная скорость пули, м/с 960 Режимы огня одиночный или непрерыв-ный Скорострельность, в/мин 150 Темп стрельбы, в/мин 600 Прицельная дальность, м 1000 Дальность прямого выстрела по ростовой фигуре, м 640

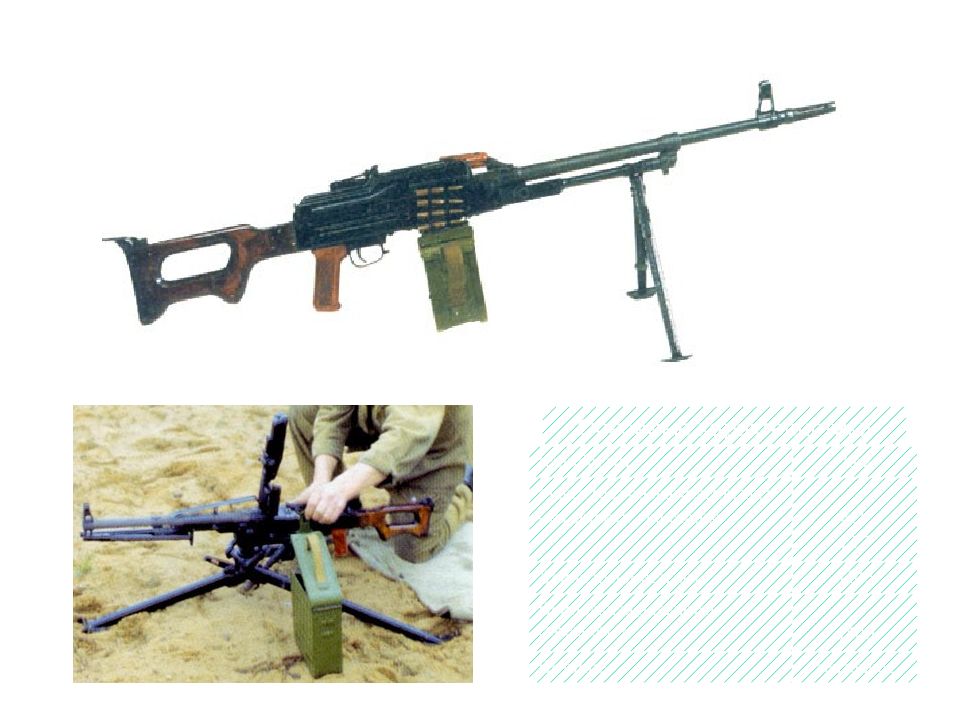

7,62-мм единый пулемет ПКМ Основные характеристики Калибр, мм 7,62 Масса (без боекомплекта),кг: - на сошках - на станке 8,2 12,7 Длина пулемета, мм 1145 Прицельная дальность стрельбы, м 1500 Питание ленточное

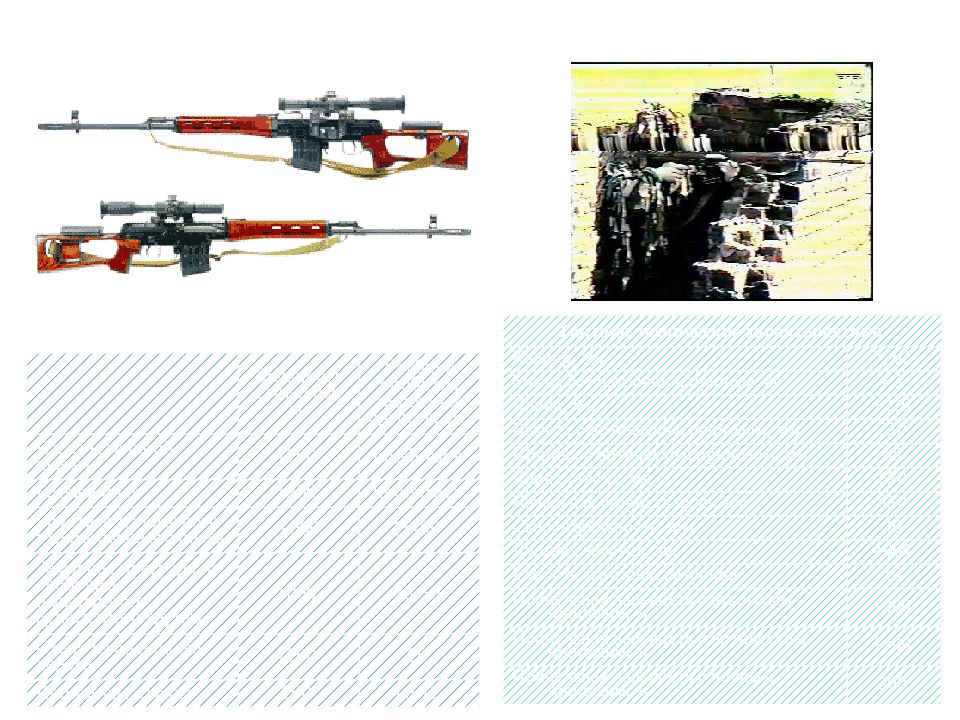

7,62-мм снайперская винтовка СВД Пробивное действие пули со стальным сердечником Дальность стрельбы, м Глубина пробития защитных средств, см Каска (стальной шлем) 1700 пробивает Бронежилет 1200 пробивает Бруствер из плотного утрамбованного снега 1000 70-80 Земляная преграда из свободно насыпанного супесчаного грунта 1000 25-30 Стена из соснового дерева 1200 20 Кирпичная кладка 200 10-12 Tактико-технические характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг 4,3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300

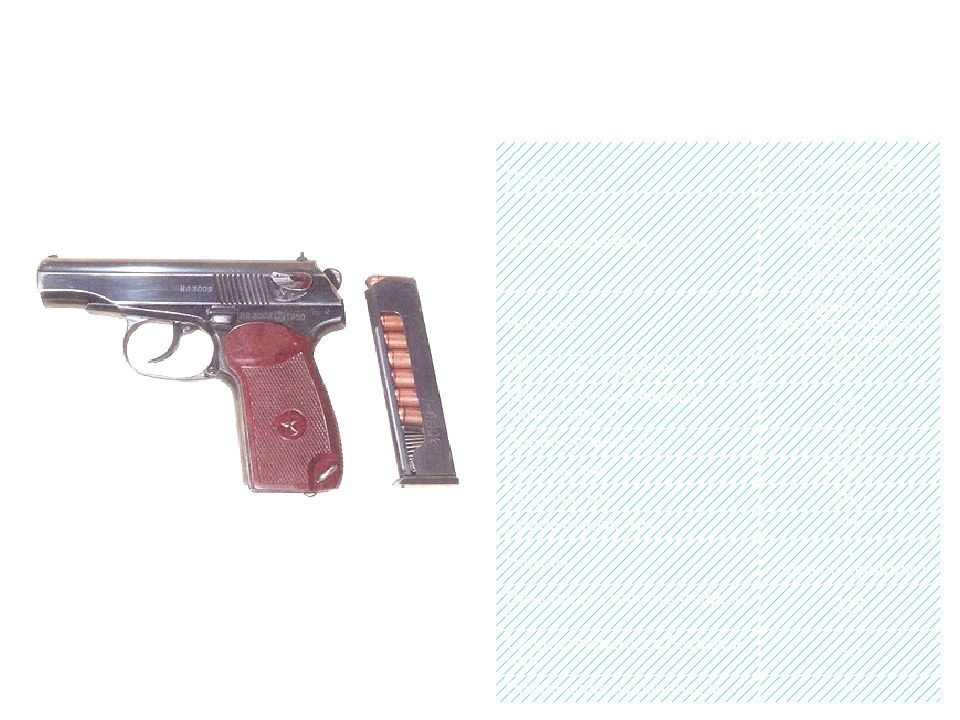

Пистолет Макарова ПМ Патрон 9х18 мм ПМ Принцип работы автоматика на основе отдачи свободного затвора, самозарядный Питание коробчатый магазин емкостью 8 патронов Масса без патронов, кг 0,73 Масса со снаряженным магазином, кг 0,81 Длина оружия, мм 161 Высота, мм 126,75 Ширина, мм 30,5 Длина ствола, мм 93 Нарезы 4 (правосторонние) Начальная скорость пули, м/с 315 Скорострельность боевая, в/мин 30 Прицельная дальность, м 50 Характеристики
Ручные гранаты а. Наступательные б. Оборонительная РГ-42 РГД-5 Характеристики РГ-42 РГД-5 Масса гранаты, г 420 400 Масса боевого заряда (тротил), г 110 Дальность броска, м 40-50 45-50 Время замедления, сек 3,5-4,5 Радиус убойного действия осколков,м 25 15-20 Ф-1 Характеристики Масса гранаты, г 600 Масса боевого заряда (тротил), г 60 Дальность броска, м 35-45 Время замедления, сек 3,5-4,5 Радиус убойного действия осколков, м 200

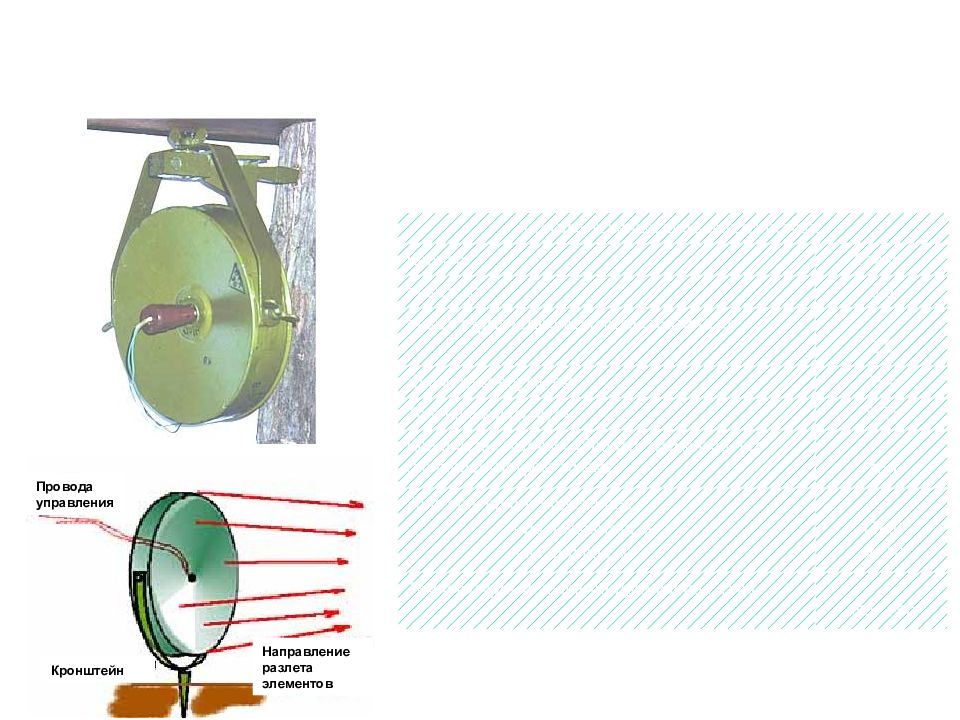

Противопехотная мина МОН-50 Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Тактико-технические характеристики. Корпус Пластмасса Масса, кг 2.0 Масса взрывчатого вещества (ПВВ-4), гр 700 Длина корпуса, см 22.6 Высота корпуса, см 9.0 Толщина корпуса, см 6.6 Количество готовых убойных элементов, шт (шарики или ролики) 489-540 Зона поражения: - по горизонтали, сектор, град - по вертикали, м - по дальности, м 54 до 4 50 Температурный диапазон применения, град. -50…+50

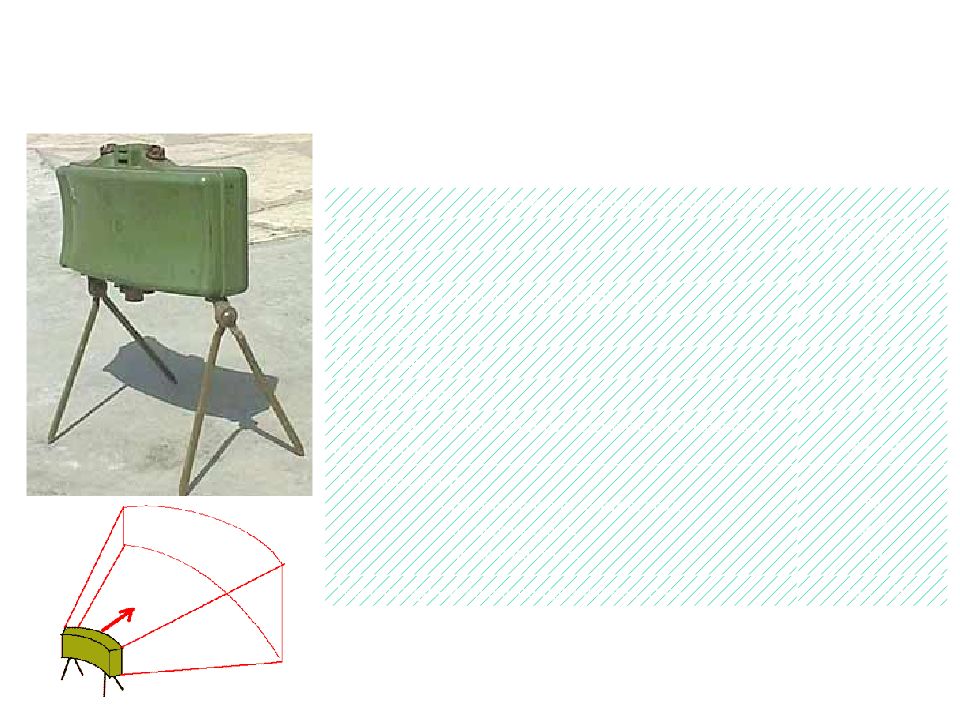

Противопехотная осколочная мина МОН-90 Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Тактико-технические характеристики. Корпус Пластмасса Масса, кг 12.1 Масса взрывчатого вещества (ПВВ-4), кг 6.2 Длина корпуса, см 34.5 Высота корпуса, см 20.2 Толщина корпуса, см 15.3 Количество готовых убойных элементов, шт (шарики или ролики) 2000 Зона поражения: - по горизонтали, сектор, град. - по вертикали, м - по дальности, м 54 до 8 90 Расчетные дальности поражения: - сплошное поражение, м - эффективное поражение, м - 20% поражение, м до 51 до 62.6 до 99 Температурный диапазон применения, град. -50…+50
Противопехотная мина МОН-100 Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника Тактико-технические характеристики. Корпус Сталь Масса, кг 5.0 Масса взрывчатого вещества (тротил), кг 2.0 Диаметр корпуса, см 23.6 Толщина корпуса, см 8.25 Количество готовых убойных элементов, шт (ролики диметром 10 мм) 400 Зона сплошного поражения: - по дальности, м - по ширине, м 116.0 до 10 Температурный диапазон применения, град. -50--+50 Провода управления Кронштейн Направление разлета элементов
Калибр 73 мм Масса гранатомёта с прицелом 49,5 кг; Масса треножного станка 12 кг; Масса колёсного хода (для СПГ-9Д) 14 кг. длина ствола 850 мм длина выстрела 1115 мм (ПГ-9В) и 1062 мм (ОГ-9В) длина гранатомёта 2110 мм Начальная скорость гранаты 435 м/с (ПГ-9В) и 316 м/с (ОГ-9В) Максимальаня скорость гранаты 700 м/с Бронепробиваемость выстрела ПГ-9В 300 мм; Бронепробиваемость выстрела ПГ-9ВС 400 мм Максимальная дальность стрельбы 1300 м Дальность прямого выстрела 800 м Скорострельность до 6 выстр/мин Расчёт 4 человека (командир, наводчик, заряжающий, подносчик)
Дальность стрельбы, м 80-1500 Вес ракеты, кг 13.8 Средняя скорость полета ракеты, м/с 200 Калибр ракеты, мм 130 Длина ТПК, мм 980 Вес ПУ, кг 10 Температурный диапазон боевого применения от −30° С +50°С Время перевода из походного в боевое положение сек 10-20 Бронепробиваемость, мм 900 Боевой расчет, чел 2

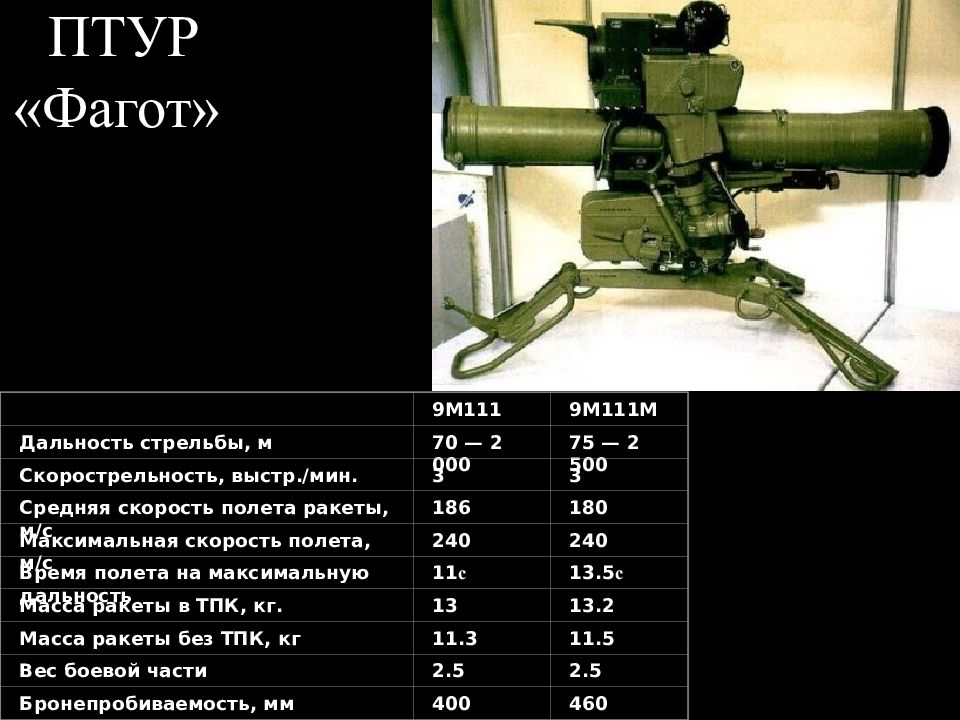

9М111 9М111М Дальность стрельбы, м 70 — 2 000 75 — 2 500 Скорострельность, выстр./мин. 3 3 Средняя скорость полета ракеты, м/с 186 180 Максимальная скорость полета, м/с 240 240 Время полета на максимальную дальность 11 с 13.5 с Масса ракеты в ТПК, кг. 13 13.2 Масса ракеты без ТПК, кг 11.3 11.5 Вес боевой части 2.5 2.5 Бронепробиваемость, мм 400 460
Калибр, мм 82 Вес, кг 632 Время перевода из боевого положения в походное и обратно 1,5мин Расчёт, чел 4 Темп стрельбы, выстр./мин 170 Практическая скорострельность, выстр./мин 100—120 Вес мины, кг 3,1 Тип мины осколочная, дымовая, осветительная, Начальная скорость мины 272 м/с Радиус действительного поражения 18 м Минимальная дальность навесной стрельбы 800м Максимальная дальность стрельбы 4270 м

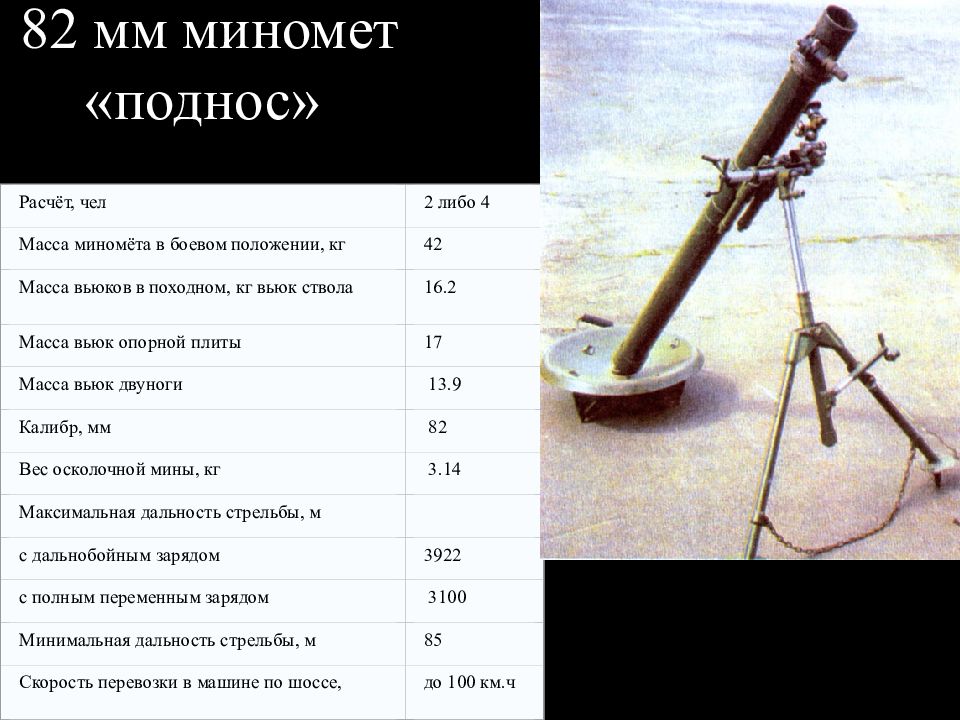

Расчёт, чел 2 либо 4 Масса миномёта в боевом положении, кг 42 Масса вьюков в походном, кг вьюк ствола 16.2 Масса вьюк опорной плиты 17 Масса вьюк двуноги 13.9 Калибр, мм 82 Вес осколочной мины, кг 3.14 Максимальная дальность стрельбы, м с дальнобойным зарядом 3922 с полным переменным зарядом 3100 Минимальная дальность стрельбы, м 85 Скорость перевозки в машине по шоссе, до 100 км.ч
ТТХ 120-мм миномета 2С12 "Сани" Дальность стрельбы, км: максимальная ОФМ 7,1 минимальная 0,46 Скорострельность, выстр./мин. 12 Угол возвышения, град. +48...+80 Угол горизонтального наведения, ±5 Кучность стрельбы: по дальности, Вд/Хмах 1/250 по боку, Вб, м 12,8 Возимый боекомплект, выстр. 48 Масса (без транспортной машины), т. 0,21 Расчет, чел. 5
Основные тактико-технические характеристики Дальность стрельбы, км: - максимальная ОФС 12,8 - минимальная 0,45 Скорострельность, в/мин. 10 Масса ОФС, кг 17,3 Возимый б/запас, выстр. 40 Масса, т 15,7 Расчет 4 Боекомплект, выстр. 80

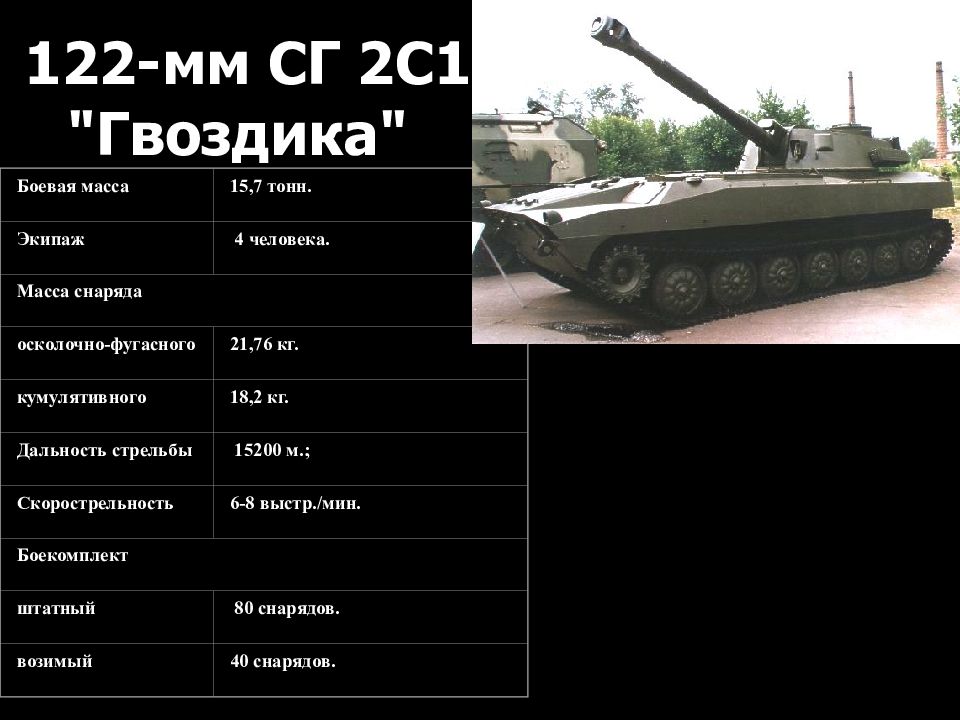

Боевая масса 15,7 тонн. Экипаж 4 человека. Масса снаряда осколочно-фугасного 21,76 кг. кумулятивного 18,2 кг. Дальность стрельбы 15200 м.; Скорострельность 6-8 выстр./мин. Боекомплект штатный 80 снарядов. возимый 40 снарядов.

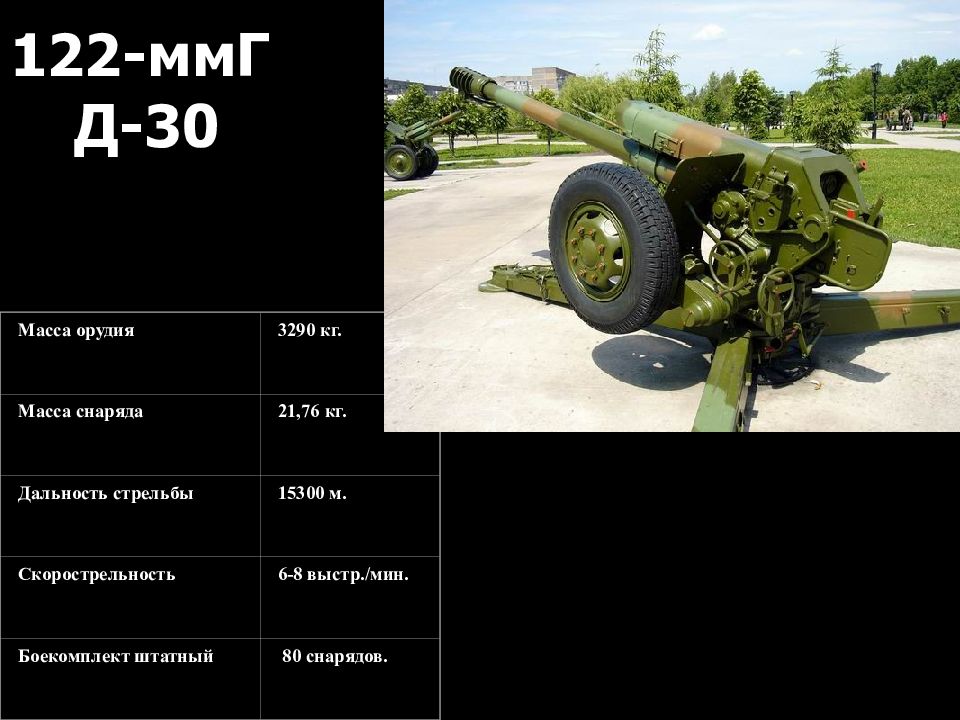

Масса орудия 3290 кг. Масса снаряда 21,76 кг. Дальность стрельбы 15300 м. Скорострельность 6-8 выстр./мин. Боекомплект штатный 80 снарядов.

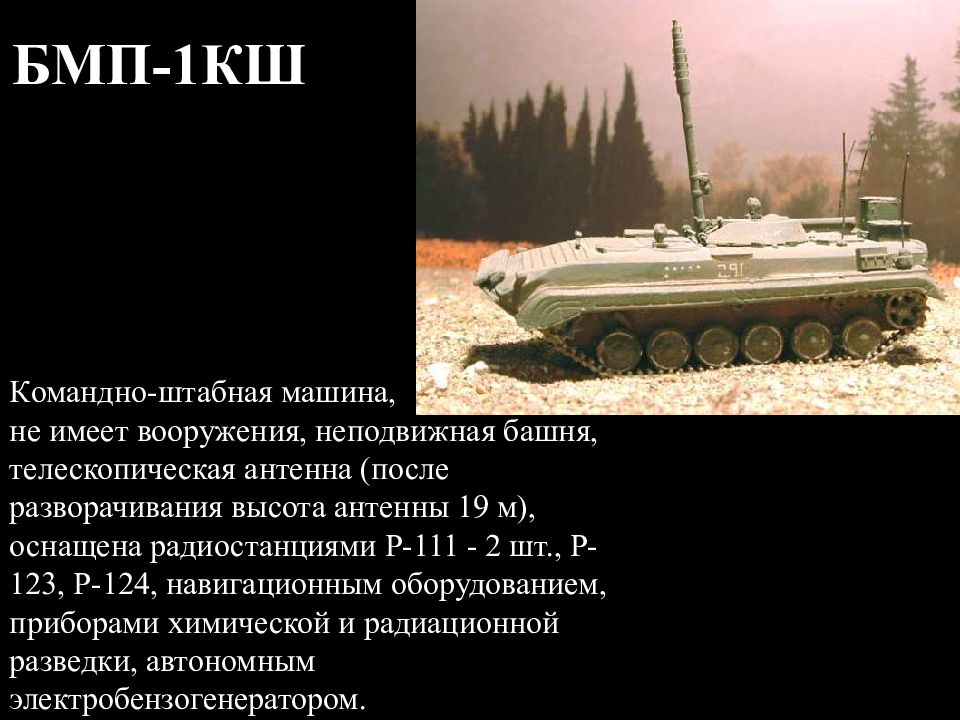

К омандно-штабная машина, не имеет вооружения, неподвижная башня, телескопическая антенна (после разворачивания высота антенны 19 м), оснащена радиостанциями Р-111 - 2 шт., Р-123, Р-124, навигационным оборудованием, приборами химической и радиационной разведки, автономным электробензогенератором.
Дальность стрельбы прямой наводкой до 4200 м макс 17400 м. Скорострельность 3,5 выстрела/мин Масса осколочно-фугасного снаряда 43,56 кг кумулятивного 27,4 кг Боеукладка 40 выстрелов (2С3)/46 выстрелов (2С3М). На базе гусеничного шасси ГМ-123.
Основные ТТХ артиллерийского вооружения Наименование Дальность стрельбы (АРС) км Масса снаряда (кг) Скорострельность (в/мин) БК (боеукладка) (шт) Типы применяемых боеприпасов Бронепробиваемость (мм) Масса (m) Расчет (экипаж) (чел) Средство тяги (база) В составе БК Не входящих в состав БК Нарезная артиллерия 122 мм Г Д-30 15,3 21,76 39300 80 ОФ, ГПЭ, КУМ Д, ОСВ АГИТ 450 3,2 6 ЗИЛ-131 122 мм СГ 2С1 «Гвоздика» 15,2 21,76 39206 80 (40) ОФ, ГПЭ, КУМ Д, ОСВ АГИТ 450 15,7 6 (4) МТЛБ 152 мм СГ 2С3М «Акация» 17,4 (20,5) 43,6 39175 60 (46) ОФ, АРС ГПЭ КУМ УПР ОСВ 240 27,5 6 (4) СУ-100П 152 мм СГ 2С19 «Мста-С» 24,7 (28,5) 43,6 8 60 (50) ОФ, УПР АРС 42,5 7 (5) Т-80, Т-72
120 мм «Град» (40 направляющих) 20,4 67 20 сек 120 ОФ ЗАЖ 13,7 УРАЛ-375Д 120 мм «Прима» (50 направляющих) 20 70 30 сек 150 ОФ ЗАЖ, ОСВ 14 УРАЛ-4320 300 мм «Смерч» (12 направляющих) 70 800 38 сек 24 ГКЧ с ОЭ ГКЧ с ОД 43 МАЗ-79111 Противотанковые средства 100 мм ПТП МТ-12 «Рапира» 8,2 4,3 80 ОФ, БР-ПОДК, КУМ - 340 (440) 3,1 8 МТЛБ ПТРК 9К115 «Метис» 1 6 8 КУМ - 460 0,035 2 Переносной ПТРК 9К111 «Фагот-М» 2,5 13 8 КУМ - 460 73 3 Переносной ПТРК 9П148 «Конкурс» 4 25 15 (20) КУМ - 500 7,2 2 БРДМ-2 ПТРК 9П149 «Штурм-С» 5 34,5 12 КУМ - 560 12 2 МТЛБ Реактивные системы залпового огняи Наименование Дальн. стр-бы (АРС) км Масса снаряда (кг) Время залпа БК (боеукладка) (шт) Типы применяемых боеприпасов Бронепробиваемость (мм) Масса (т) Расчет (экипаж) (чел) Средство тяги (база) В составе БК Не входящих в состав БК

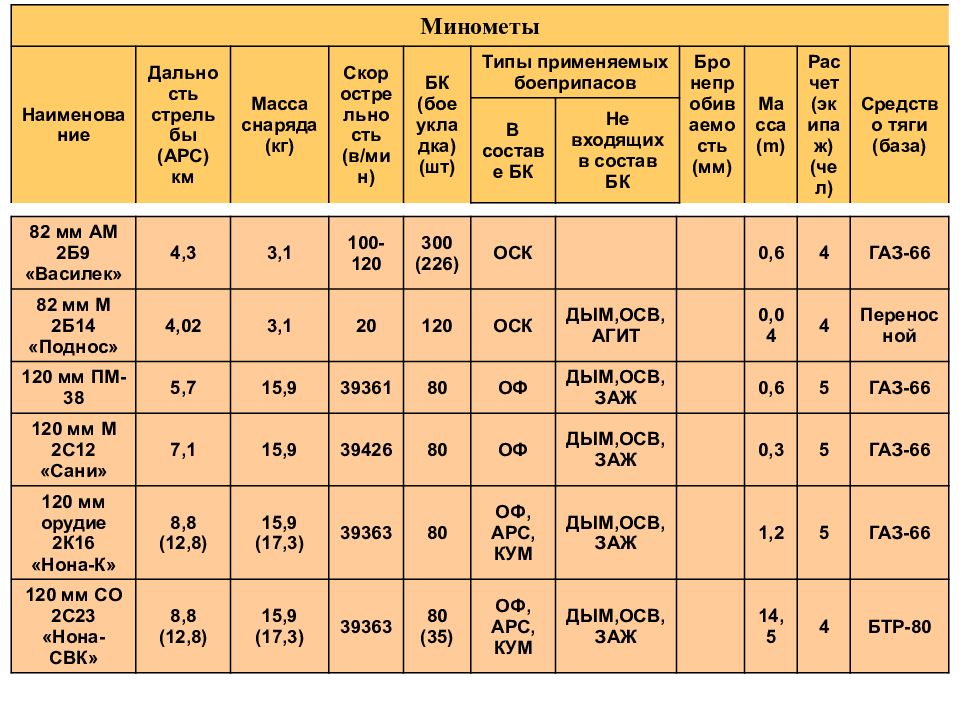

82 мм АМ 2Б9 «Василек» 4,3 3,1 100-120 300 (226) ОСК 0,6 4 ГАЗ-66 82 мм М 2Б14 «Поднос» 4,02 3,1 20 120 ОСК ДЫМ,ОСВ,АГИТ 0,04 4 Переносной 120 мм ПМ-38 5,7 15,9 39361 80 ОФ ДЫМ,ОСВ, ЗАЖ 0,6 5 ГАЗ-66 120 мм М 2С12 «Сани» 7,1 15,9 39426 80 ОФ ДЫМ,ОСВ, ЗАЖ 0,3 5 ГАЗ-66 120 мм орудие 2К16 «Нона-К» 8,8 (12,8) 15,9 (17,3) 39363 80 ОФ, АРС, КУМ ДЫМ,ОСВ, ЗАЖ 1,2 5 ГАЗ-66 120 мм СО 2С23 «Нона-СВК» 8,8 (12,8) 15,9 (17,3) 39363 80 (35) ОФ, АРС, КУМ ДЫМ,ОСВ, ЗАЖ 14,5 4 БТР-80 Минометы Наименование Дальность стрельбы (АРС) км Масса снаряда (кг) Скорострельность (в/мин) БК (боеукладка) (шт) Типы применяемых боеприпасов Бронепробиваемость (мм) Масса (m) Расчет (экипаж) (чел) Средство тяги (база) В составе БК Не входящих в состав БК
ПЕРЕНОСНОЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К310 – «ИГЛА-1» п редназначен для непосредственного прикрытия мотострелковых, танковых, парашютно-десантных подразделений, отдельных малоразмерных объектов от ударов низколетящих воздушный целей. Основные тактико-технические характеристики Типы поражаемых целей самолеты ТА,. Вертолеты Границы зоны поражения, м: по дальности: -в передней полусфере 600 – 2000 -в задней полусфере 1000 – 5000 по высоте: 10 - 3500 Максимальный курсовой параметр, м: 3000 Боевая эффективность: 0,25 - 0,40 Время реакции, с: 6 – 7 Масса боевых средств, кг: 17,8 Система наведения: самонаведение с ИК ГСН

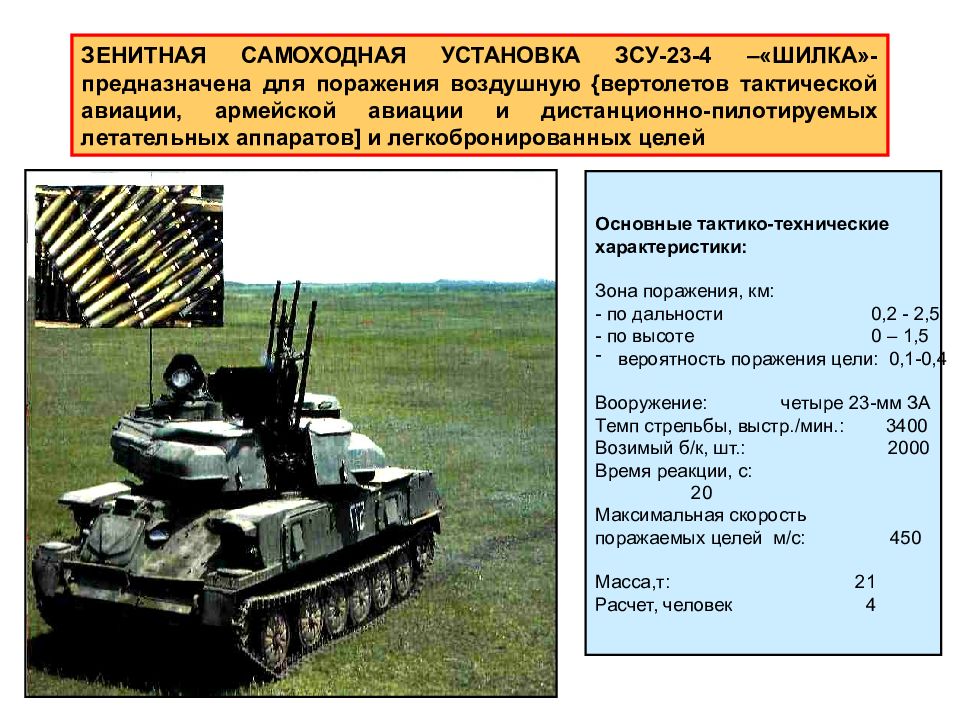

Основные тактико-технические характеристики: Зона поражения, км: - по дальности 0,2 - 2,5 - по высоте 0 – 1,5 вероятность поражения цели: 0,1-0,4 Вооружение: четыре 23-мм ЗА Темп стрельбы, выстр./мин.: 3400 Возимый б/к, шт.: 2000 Время реакции, с: 20 Максимальная скорость поражаемых целей м/с: 450 Масса,т: 21 Расчет, человек 4

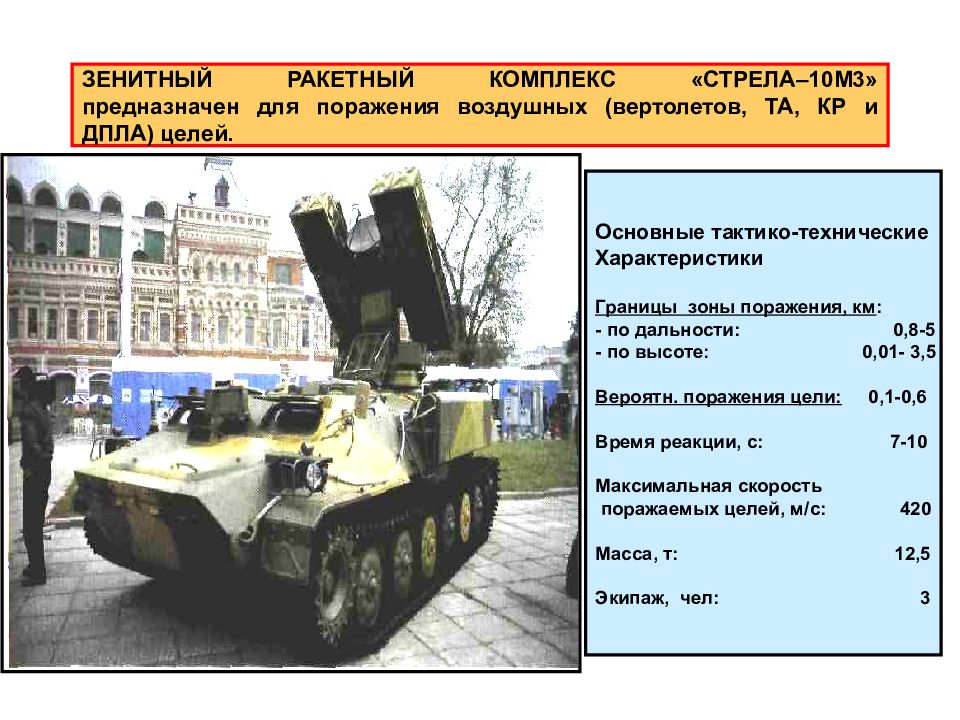

Основные тактико-технические Характеристики Границы зоны поражения, км : - по дальности: 0,8-5 - по высоте: 0,01- 3,5 Вероятн. поражения цели: 0,1-0,6 Время реакции, с: 7-10 Максимальная скорость поражаемых целей, м/с: 420 Масса, т: 12,5 Экипаж, чел: 3

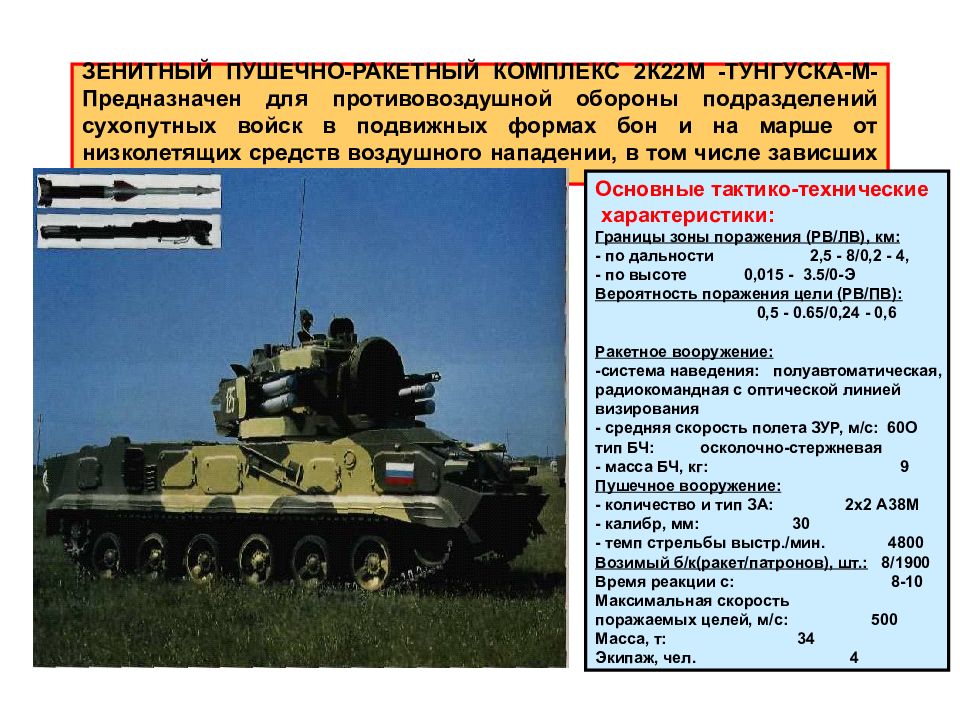

Основные тактико-технические характеристики: Границы зоны поражения (РВ/ЛВ), км: - по дальности 2,5 - 8/0,2 - 4, - по высоте 0,015 - 3.5/0-Э Вероятность поражения цели ( PB /ПВ): 0,5 - 0.65/0,24 - 0,6 Ракетное вооружение: -система наведения: полуавтоматическая, радиокомандная с оптической линией визирования - средняя скорость полета ЗУР, м/с: 60 O тип БЧ: осколочно-стержневая - масса БЧ, кг: 9 Пушечное вооружение: - количество и тип ЗА: 2х2 А38М - калибр, мм: 30 - темп стрельбы выстр./мин. 4800 Возимый б/к(ракет/патронов), шт.: 8/1900 Время реакции с: 8-10 Максимальная скорость поражаемых целей, м/с: 500 Масса, т: 34 Экипаж, чел. 4
