Занятие № 4.1 : Общие сведения о МВЗ армий иностранных государств

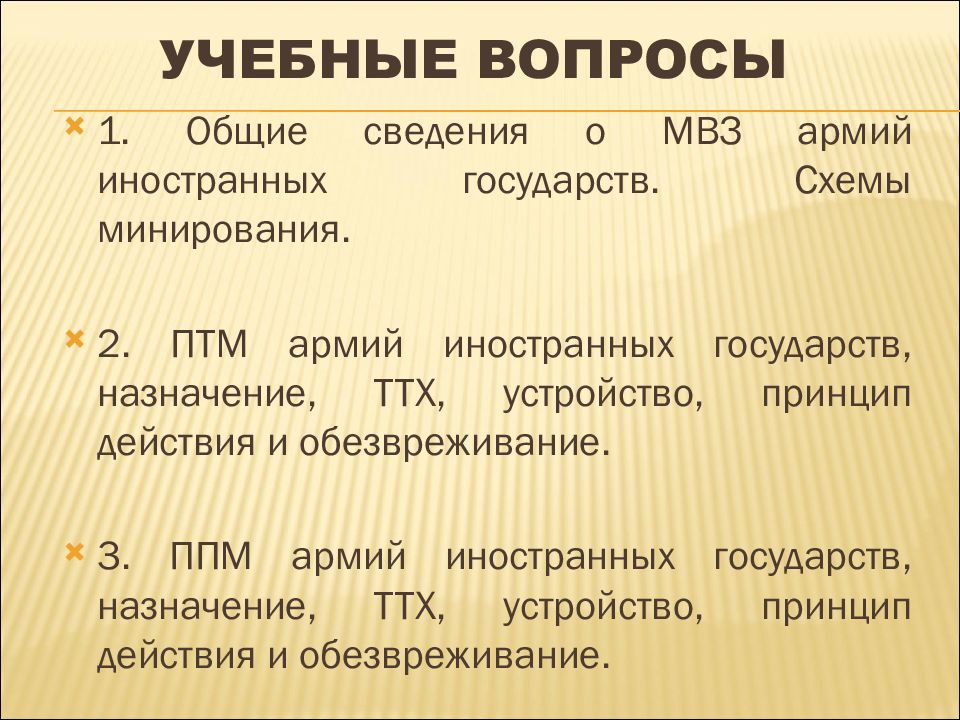

1. Общие сведения о МВЗ армий иностранных государств. Схемы минирования. 2. ПТМ армий иностранных государств, назначение, ТТХ, устройство, принцип действия и обезвреживание. 3. ППМ армий иностранных государств, назначение, ТТХ, устройство, принцип действия и обезвреживание.

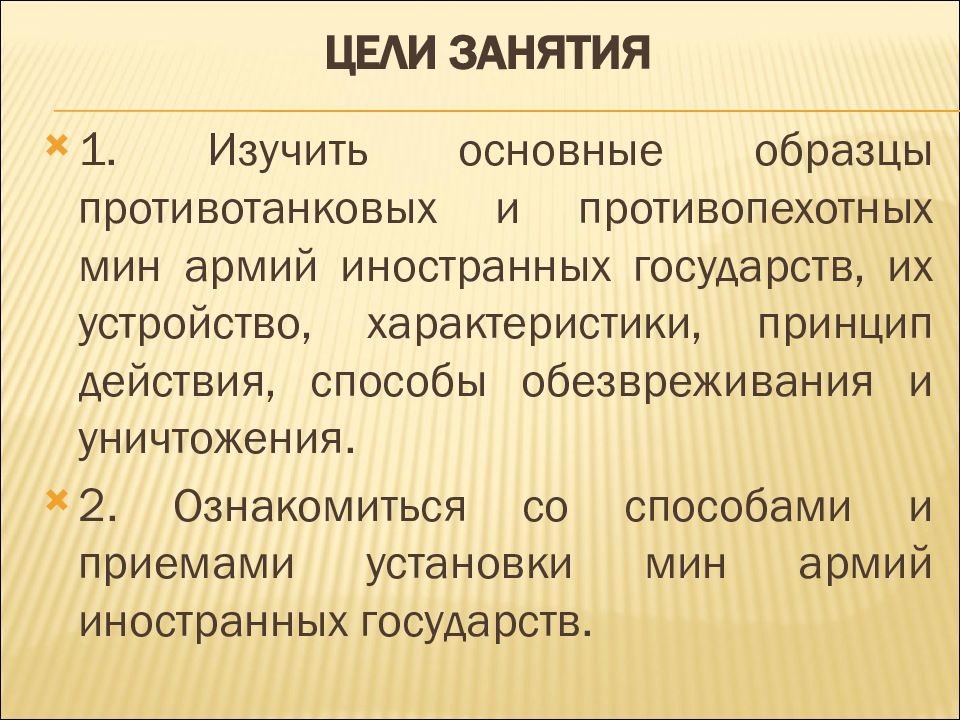

1. Изучить основные образцы противотанковых и противопехотных мин армий иностранных государств, их устройство, характеристики, принцип действия, способы обезвреживания и уничтожения. 2. Ознакомиться со способами и приемами установки мин армий иностранных государств.
1. Костко, Ю.В. Учебник сержанта инженерных войск: учебник / Ю.В. Костко, С.В. Кондратьев; под ред. И.Н. Лисовского. – Минск: МО РБ, 2008. – 454 с. 2. Мисурагин, И.А. Военно-инженерная подготовка: учебное пособие / И.А. Мисурагин, В.В. Балута. – Минск: МО РБ, 2008. – 253 с. 3. Противопехотные мины: справочное пособие. – Минск, МО РБ, 2008. 100с. 4. Балута, В.В. Инженерные войска иностранных государств: справочник, в 2 частях (США, Германия, Великобритания) / В.В. Балута; под ред. И.Н. Лисовского. – Минск, МО РБ, 2008. – 58 с. 5. Васильков, В.В. Организация инженерного обеспечения боевых действий, принципы боевого применения инженерных соединений и воинских частей Вооруженных сил зарубежных государств: учебное пособие / В.В. Васильков; под ред. С.М. Лучины. – Минск: ГУ «НИИ ВС РБ», 2006. – 85 с. 6. Васильков, В.В. Средства инженерного вооружения армий зарубежных государств и перспективы их развития: учебное пособие / В.В. Васильков; под ред. С.М. Лучины. – Минск: ГУ «НИИ ВС РБ», 2006. – 72 с. 7. Григоренко, С.В. Инженерные заграждения / [Электронный ресурс]: собр. уч. мат. по изуч. программе. – Электронный учебно-методический комплекс (270 Мб). – Минск, 2011. – 1 электрон. опт. диск ( CD - ROM ): зв., цв.

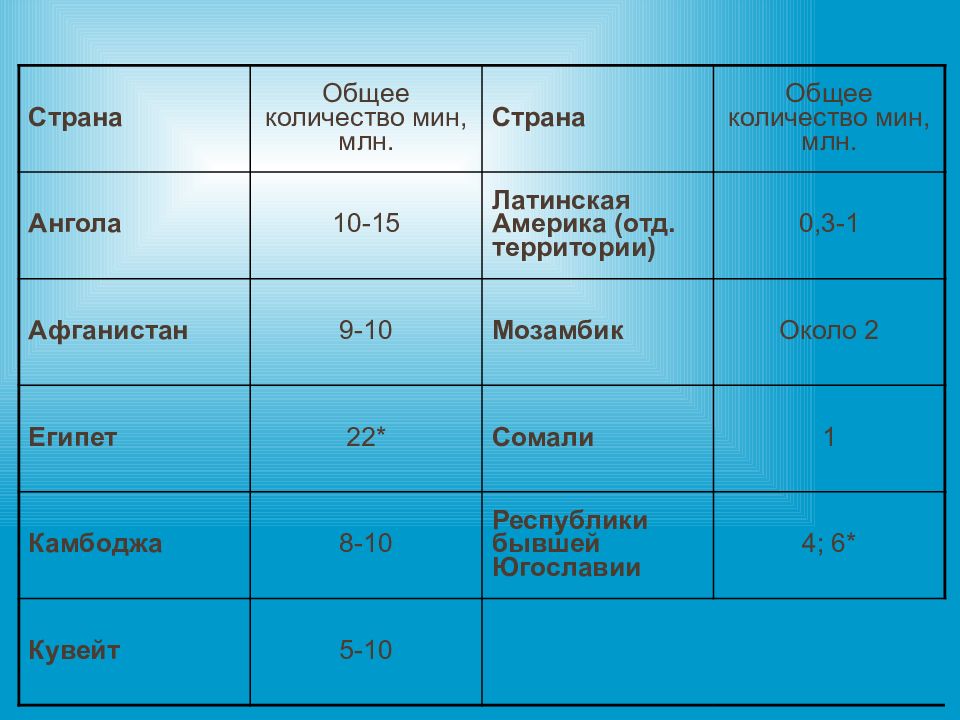

Страна Общее количество мин, млн. Страна Общее количество мин, млн. Ангола 10-15 Латинская Америка (отд. территории) 0,3-1 Афганистан 9-10 Мозамбик Около 2 Египет 22* Сомали 1 Камбоджа 8-10 Республики бывшей Югославии 4; 6 * Кувейт 5-10

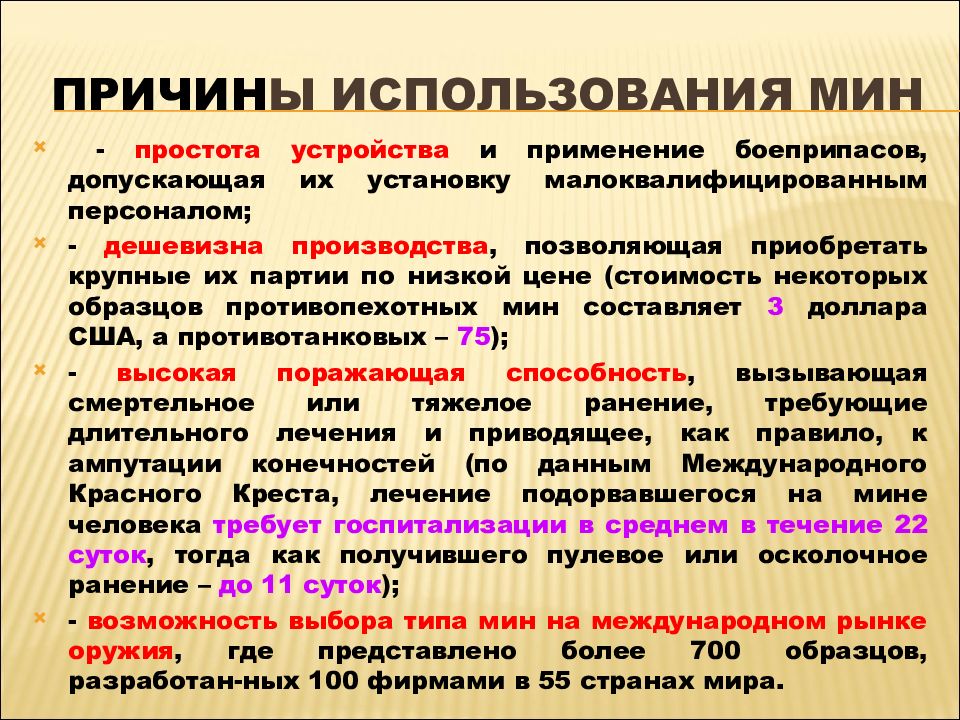

- простота устройства и применение боеприпасов, допускающая их установку малоквалифицированным персоналом; - дешевизна производства, позволяющая приобретать крупные их партии по низкой цене (стоимость некоторых образцов противопехотных мин составляет 3 доллара США, а противотанковых – 75 ); - высокая поражающая способность, вызывающая смертельное или тяжелое ранение, требующие длительного лечения и приводящее, как правило, к ампутации конечностей (по данным Международного Красного Креста, лечение подорвавшегося на мине человека требует госпитализации в среднем в течение 22 суток, тогда как получившего пулевое или осколочное ранение – до 11 суток ); - возможность выбора типа мин на международном рынке оружия, где представлено более 700 образцов, разработан-ных 100 фирмами в 55 странах мира.

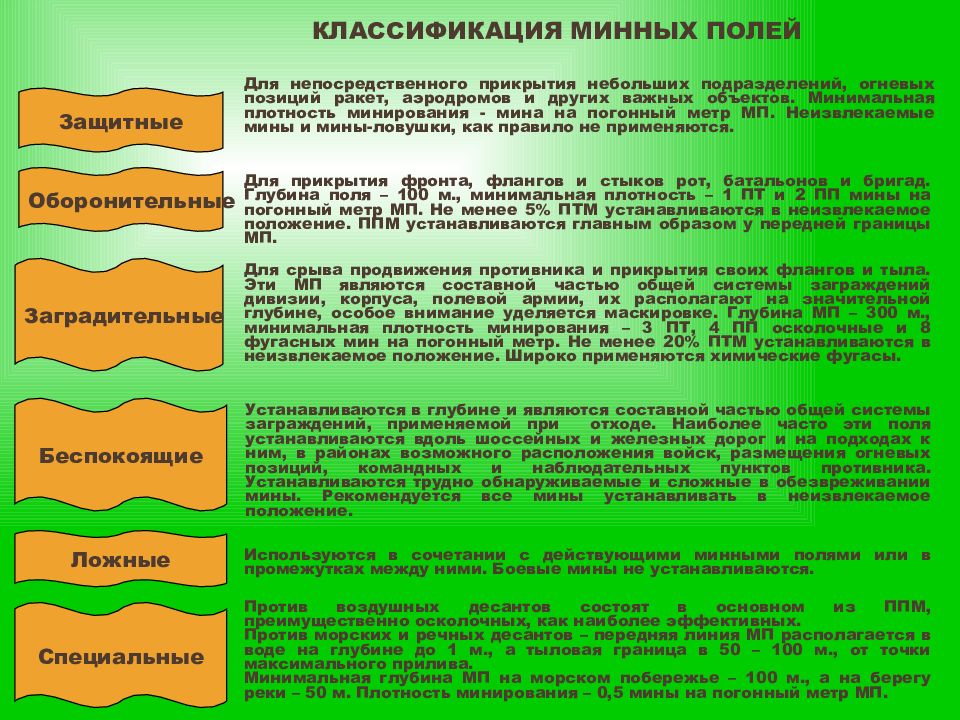

КЛАССИФИКАЦИЯ МИННЫХ ПОЛЕЙ Для непосредственного прикрытия небольших подразделений, огневых позиций ракет, аэродромов и других важных объектов. Минимальная плотность минирования - мина на погонный метр МП. Неизвлекаемые мины и мины-ловушки, как правило не применяются. Для прикрытия фронта, флангов и стыков рот, батальонов и бригад. Глубина поля – 100 м., минимальная плотность – 1 ПТ и 2 ПП мины на погонный метр МП. Не менее 5% ПТМ устанавливаются в неизвлекаемое положение. ППМ устанавливаются главным образом у передней границы МП. Для срыва продвижения противника и прикрытия своих флангов и тыла. Эти МП являются составной частью общей системы заграждений дивизии, корпуса, полевой армии, их располагают на значительной глубине, особое внимание уделяется маскировке. Глубина МП – 300 м., минимальная плотность минирования – 3 ПТ, 4 ПП осколочные и 8 фугасных мин на погонный метр. Не менее 20% ПТМ устанавливаются в неизвлекаемое положение. Широко применяются химические фугасы. Устанавливаются в глубине и являются составной частью общей системы заграждений, применяемой при отходе. Наиболее часто эти поля устанавливаются вдоль шоссейных и железных дорог и на подходах к ним, в районах возможного расположения войск, размещения огневых позиций, командных и наблюдательных пунктов противника. Устанавливаются трудно обнаруживаемые и сложные в обезвреживании мины. Рекомендуется все мины устанавливать в неизвлекаемое положение. Используются в сочетании с действующими минными полями или в промежутках между ними. Боевые мины не устанавливаются. Против воздушных десантов состоят в основном из ППМ, преимущественно осколочных, как наиболее эффективных. Против морских и речных десантов – передняя линия МП располагается в воде на глубине до 1 м., а тыловая граница в 50 – 100 м., от точки максимального прилива. Минимальная глубина МП на морском побережье – 100 м., а на берегу реки – 50 м. Плотность минирования – 0,5 мины на погонный метр МП. Оборонительные Защитные Заградительные Беспокоящие Ложные Специальные
СТАНДАРТНАЯ СХЕМА УСТАНОВКИ МИННЫХ ПОЛЕЙ РАЗЛИЧНОГО НАЗНАЧЕНИЯ А, В, С – нормальные минные полосы, количество которых иногда может быть увеличено до 4-5. 10Е – дополнительная минная полоса, устанавливаемая без определенной системы впереди минного поля. Общая глубина минного поля может достигать 90 м., а в отдельных случаях может быть до 270 м. Минирование местности иногда может производиться и по нестандартной схеме.

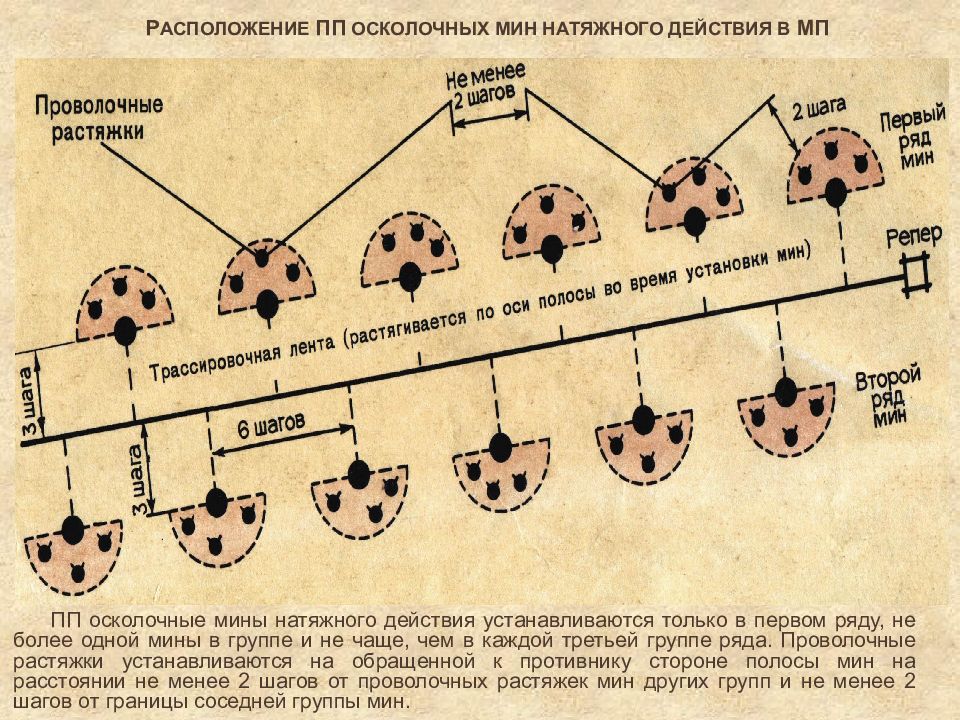

Р АСПОЛОЖЕНИЕ ПП ОСКОЛОЧНЫХ МИН НАТЯЖНОГО ДЕЙСТВИЯ В МП ПП осколочные мины натяжного действия устанавливаются только в первом ряду, не более одной мины в группе и не чаще, чем в каждой третьей группе ряда. Проволочные растяжки устанавливаются на обращенной к противнику стороне полосы мин на расстоянии не менее 2 шагов от проволочных растяжек мин других групп и не менее 2 шагов от границы соседней группы мин.
Элементы минного поля Группа мин Полоса мин Одна ПТМ Одна ПТМ в центре и от 1 до 5 ППМ фугасных в точках 1, 2, 3, 4 и 5 Одна ПТ, пять ПП фугасных мин в точках 1, 2, 3, 4 и 5 и одна ПП осколочная мина натяжного действия в точке 6 Пять ПП фугасных мин- одна в центре и четыре в точках 1, 2, 3 и 4. Полоса мин состоит из двух рядов групп мин. В каждой группе основная мина устанавливается на расстоянии 3 шагов (шаг 0,75 м) от оси полосы, а остальные не далее двух шагов от основной мины. Ряды групп мин параллельны оси полосы и находятся от нее на расстоянии 3 шагов. Первый ряд групп мин в сторону противника,- второй в сторону своих войск в шахматном порядке. Группы мин устанавливаются с интервалом 6 шагов между основными минами в ряду. Вместо противопехотной мины в группе может быть установлен химический фугас М23-он обычно устанавливается в каждой восьмой группе мин.
Минные поля, расположенные на территории занятой своими войсками, ограждаются со всех сторон. Минные поля, расположенные на переднем крае, ограждаются только со стороны своих войск. Ограждение устанавливается на удалении 20м. от ближайшей мины. На ограждении с интервалом 15м. Укреплены стандартные указатели с надписью “ MINES” (мины). Указатели с поперечной желтой полосой и надписью на ней “GAS” (Газ) указывают на наличие в данном МП химических фугасов. Ограждение минных полей УКАЗАТЕЛИ ОГРАЖДЕНИЯ МИННОГО ПОЛЯ БЕЗ ХИМИЧЕСКИХ ФУГАСОВ С ХИМИЧЕСКИМИ ФУГАСАМИ Лицевая сторона Обратная сторона Лицевая сторона Обратная сторона
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ МВЗ, ПРИМЕНЯЕМЫХ НА КАРТАХ И СХЕМАХ Противотанковая мина Управляемая мина Усиленная ПТМ (с дополнительным зарядом или с зарядом повышенной мощности) Зажигательная (напалмовая мина) ППМ нажимного действия ППМ натяжного действия ПП осколочная (выпрыгивающая) мина Химический фугас Осветительно- сигнальная мина Мина неизвестной конструкции - - - - - - Неизвлекаемая ПТМ Мина-ловушка Прибрежная мина Неизвлекаемая спаренная ПТМ Проход в заграж- дении для пропус- ка машин. - - - Проход в заграждении для пропуска пехоты Район установки мин-ловушек Ложное минное поле - - Смешанное минное поле Разрыв в заграждении Шириной до 90 м.

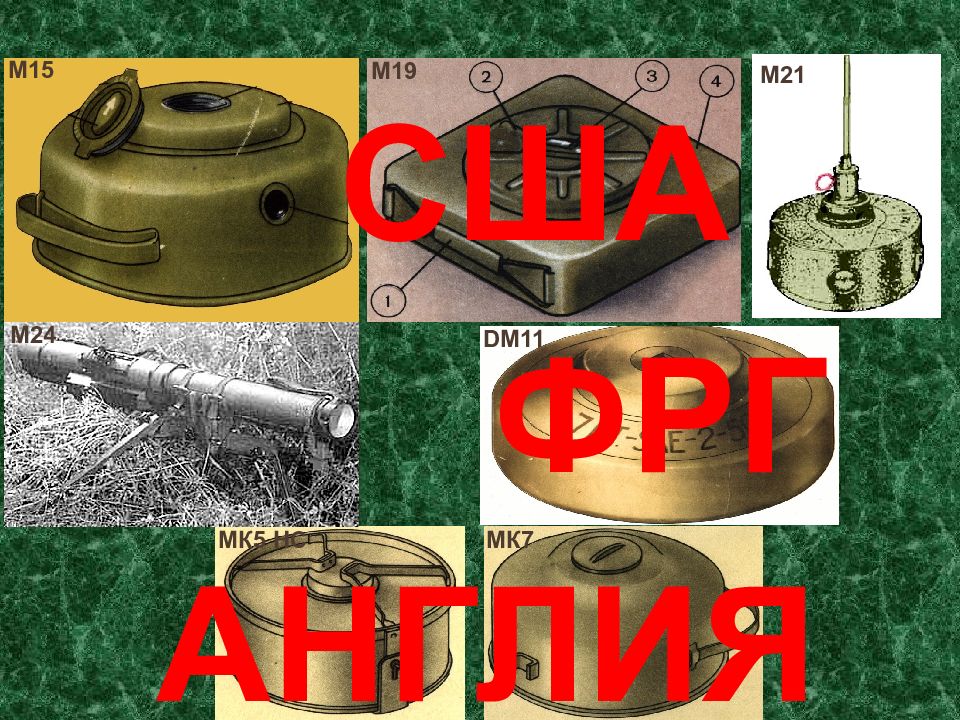

М19 М15 М21 М24 МК7 МК5 НС DM11 США ФРГ АНГЛИЯ

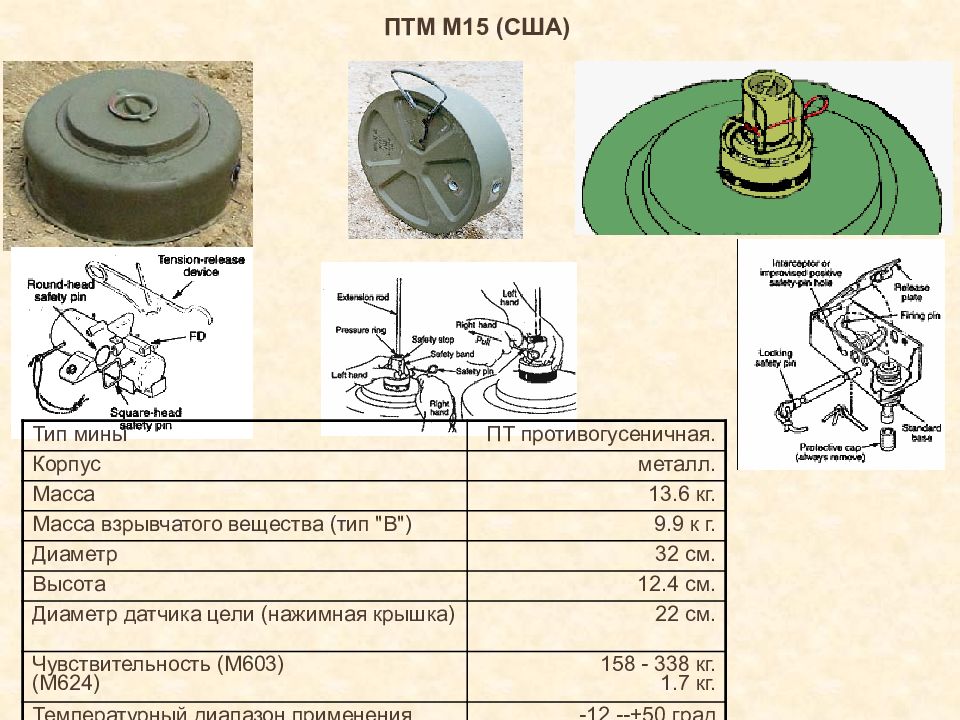

ПТМ М15 (США) Тип мины ПТ противогусеничная. Корпус металл. Масса 13.6 кг. Масса взрывчатого вещества (тип "В") 9.9 к г. Диаметр 32 см. Высота 12.4 см. Диаметр датчика цели (нажимная крышка) 22 см. Чувствительность (М603) (М624) 158 - 338 кг. 1.7 кг. Температурный диапазон применения -12 --+50 град

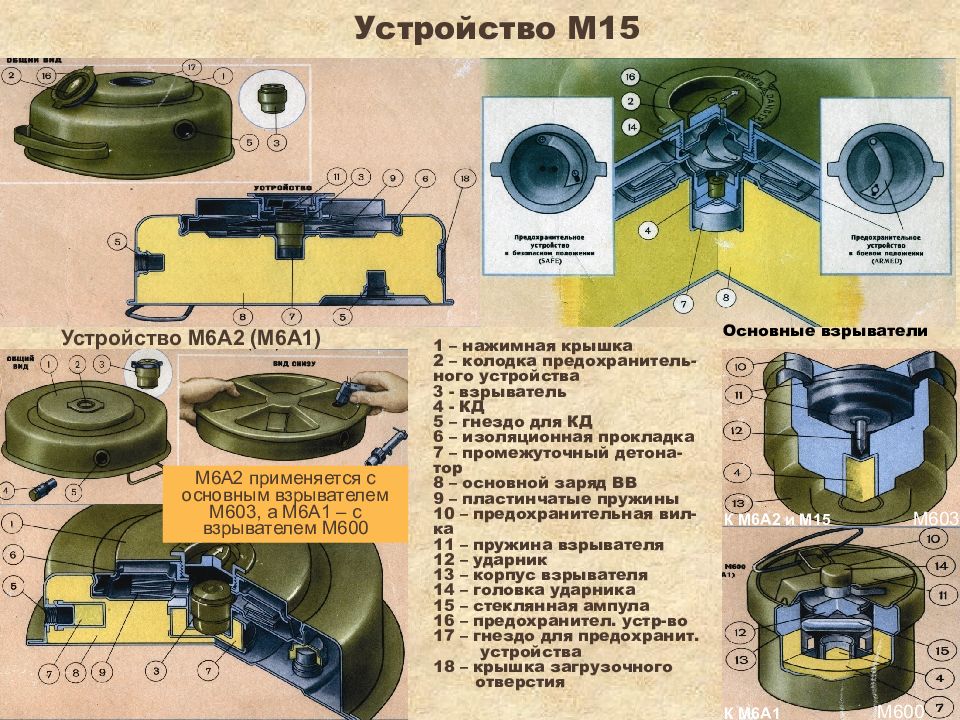

Устройство М15 1 – нажимная крышка 2 – колодка предохранитель-ного устройства 3 - взрыватель 4 - КД 5 – гнездо для КД 6 – изоляционная прокладка 7 – промежуточный детона-тор 8 – основной заряд ВВ 9 – пластинчатые пружины 10 – предохранительная вил-ка 11 – пружина взрывателя 12 – ударник 13 – корпус взрывателя 14 – головка ударника 15 – стеклянная ампула 16 – предохранител. устр-во 17 – гнездо для предохранит. устройства 18 – крышка загрузочного отверстия Устройство М6А2 (М6А1) Основные взрыватели М603 М600 К М6А1 К М6А2 и М15 М6А2 применяется с основным взрывателем М603, а М6А1 – с взрывателем М600

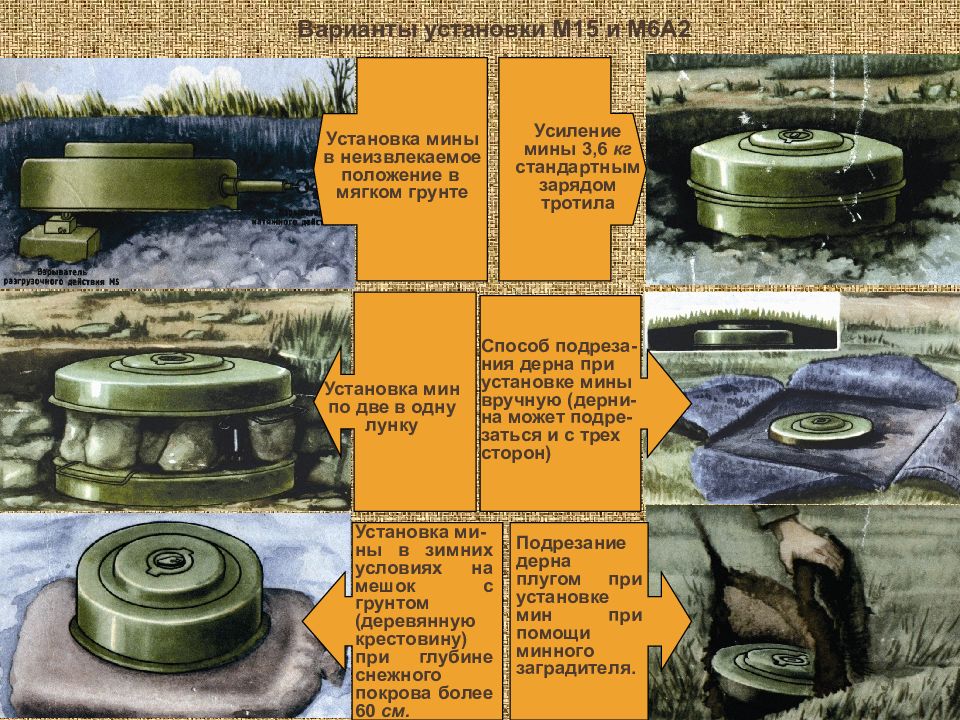

Варианты установки М15 и М6А2 Установка мины в неизвлекаемое положение в мягком грунте Усиление мины 3,6 кг стандартным зарядом тротила Установка мин по две в одну лунку Способ подреза- ния дерна при установке мины вручную (дерни- на может подре- заться и с трех сторон) Установка ми- ны в зимних условиях на мешок с грунтом (деревянную крестовину) при глубине снежного покрова более 60 см. Подрезание дерна плугом при установке мин при помощи минного заградителя.
2 - взрыватель 4 - корпус мины 6 – капсюль-детонатор 7 – нажимная крышка 8 – пластинчатые пружины 9 – промежуточный детонатор 10 – боек ударника 11 – нажимная головка взрывателя 12 – основной заряд ВВ 13 – запальный стакан 14 – пробка 15 – гнездо для взрывателя неизвлекаемости М19 М7А2 М603 13 2 7 Взрыватель Тип Противогусе-ничная Корпус пластмасса. Масса 12.7 кг. Масса взрывчатого вещества (тип "В") 9.5 к г. Размеры 33х33 см. Высота корпуса 7.6 см. Диаметр датчика цели (нажимная крышка) 26 см. Чувствительность 136 - 180 кг. Температурный диапазон применения 50 --+50 град. ПТМ М19 (США)
С длинной нажимной крышкой С короткой нажимной крышкой 1 – перенос- ная ручка 2 – взрыва- тель 3 – предохра- нительное устройство 4 – корпус ми- ны 5 – капсюль- ное гнездо 6 – капсюль- детонатор 7 – нажим- ная крышка 8 – предохра- нительная вилка М603 с предохранительной вилкой М7А2 с взрывателем М603 М19 с М606 ПТМ М19 (США) 2 6 5 4 1 3 7 7 8

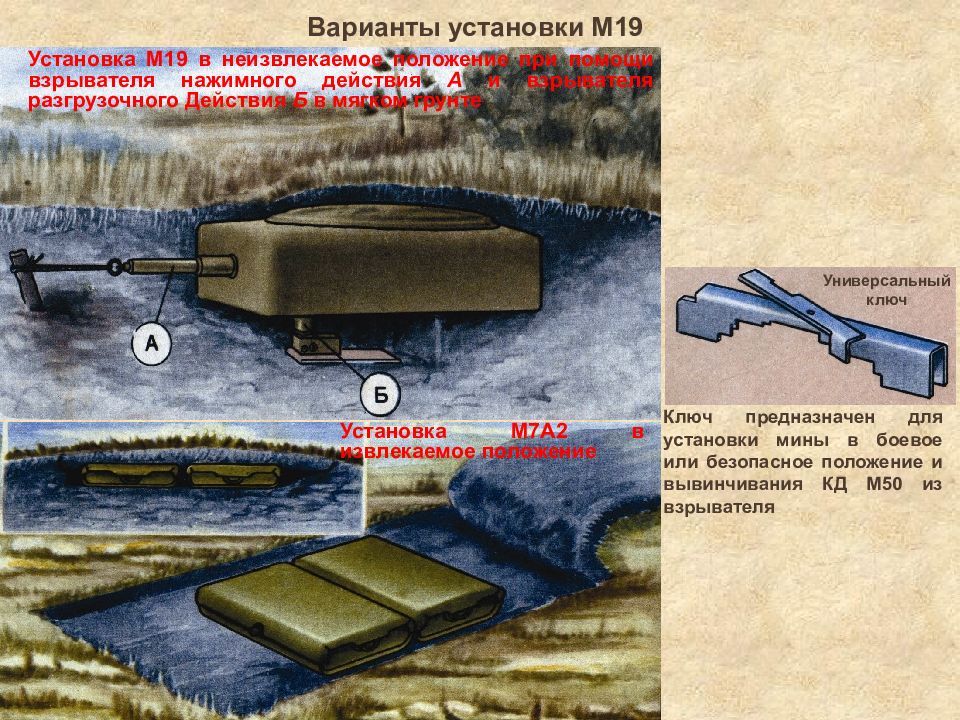

Установка М7А2 в извлекаемое положение Варианты установки М19 Установка М19 в неизвлекаемое положение при помощи взрывателя нажимного действия А и взрывателя разгрузочного Действия Б в мягком грунте Универсальный ключ Ключ предназначен для установки мины в боевое или безопасное положение и вывинчивания КД М50 из взрывателя
Обезвреживание мины Установка М7А2 в неизвлекаемое положение Установка мины без нажимной крышки с взрывателем Нажимного действия М1 Применение земленосного мешка во Избежание Попадания земли под короткую нажимную крышку Приведение взрывателей в безопасное положение при помощи предохранительной вилки и отрезков проволоки
ПТМ М21 - США Тип ПТ противоднищ. /противог. Корпус металл. Масса 7.8 кг Масса взрывчатого вещества (тип "Н6") 4,5 кг. Чувствительность нажимная 130.5 кг Диаметр 23 см. Высота корпуса 11.5 см. Высота датчика цели (штырь) 51.1 см Чувствительность (со штырем) 20 гр. от вертикали с усилием 1.7 кг. или более Температурный диапазон применения -30 --+50 град.
ПТМ М24; М66 - США Тип мины противоборт. Корпус металл Масса мины М24 М66 10.8 кг 13 кг Масса гранаты 4 кг. Масса боевого заряда гранаты (ВВ типа "В") 0.9 кг Бронепробиваемость до 100 мм. брони Калибр гранаты 88.9 мм. Диаметр мины 98 мм. Длина мины 76 см. Высота (от земли до верха мины). 65 см. Датчик цели мины М24 эл. контак. провод Длина датчика цели 50 м. Датчик цели мины М66 инфракрасный приемник+ фонарь Температурный диапазон применения -12 --+50 град
Мина DM11 (французская ПТМ обр. 1951 года) 1 – ВВ 2 – Нажимная крышка 3 – Гнездо 4 – Боковое гнездо 5 – Донное гнездо 6 – Срезная канавка 7 - Пробка Терочный взрыватель обр. 1952 г. Химический взрыватель нажимного действия обр. 1951 г. Общий вид Разрез Общий вид Разрез ТТХ Диаметр – 30 мм. Высота – 38 мм. Высота с детонатором обр. 1950 г. – 56 мм. Необходимое усилие для срабатывания - 15 кг. 1 – Корпус 2 – Ребра жесткости 3 – Терочный конус со срезным фланцем 4 – Фланец 5 – Коническая муфта 6 – Воспламеняющийся состав 7 – Детонатор 8 – Соединительная муфта 2 ТТХ Наружный диаметр - 30 мм. Высота - 38 мм. Высота с детонатором обр. 1950 г. – 56 мм. 1 3 8 7 7 5 3 2 6 1 4 3 4 2 1 8 7 6 3 7 8 1 2 5 4 3 1 – Корпус 2 – Ребра жесткости 3 – Ударник 4 – Срезная чека 5 – Стеклянная ампула 6 – Воспламеняющийся состав 7 – Детонатор 8 – Соединительная муфта Вес - 7,3 кг. Наружный диаметр - 30 см. Высота - 10 см. Диаметр нажимной крышки – 14 см. Необх. усилие для срабат.– 150-400 кг. ТТХ
Мина №75 МК2 Мина МК7 Мина МК5 НС Взрыватель 1 – Пружина взрывателя 2 – Пружина корпуса мины 3 – Нажимной колпачок 4 – Основной заряд ВВ 5 – Гнездо для ввинчивания взрыват. неизвлекаем. 6 – Промежуточный детонатор 7 – Ударник 8 – КД 9 – корпус взрывателя 10 – гнездо для взрывателя 11 – Проволочная чека 12 – Нажимная пластина 13 – Химический взрыватель 14 – Штоки ампул хими- ческих взрывателей 15 – Нажимная крестовина 16 – Отверстие для пре- дохранительной чеки 17 – Срезная (боевоя) чека 18 – Прокладка 19 - Перегородка 6 5 7 8 9 1 2 3 4 8 18 17 16 15 19 1 3 7 6 4 10 11 12 13 14 4 14

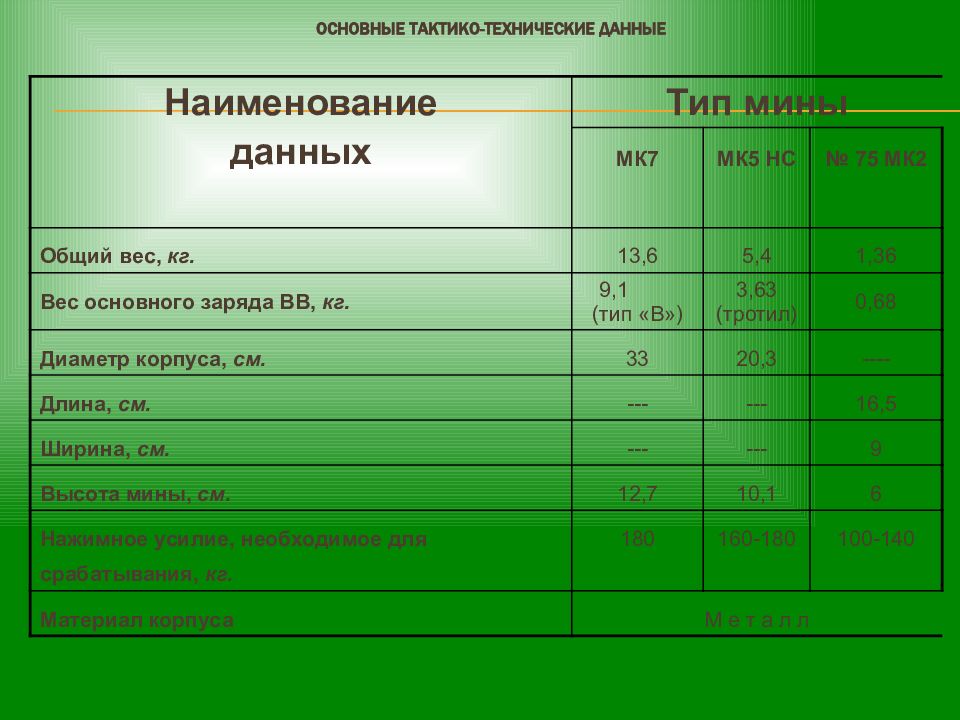

Наименование данных Тип мины МК7 МК5 НС № 75 МК2 Общий вес, кг. 13,6 5,4 1,36 Вес основного заряда ВВ, кг. 9,1 (тип «В») 3,63 (тротил) 0,68 Диаметр корпуса, см. 33 20,3 ---- Длина, см. --- --- 16,5 Ширина, см. --- --- 9 Высота мины, см. 12,7 10,1 6 Нажимное усилие, необходимое для срабатывания, кг. 180 160-180 100-140 Материал корпуса М е т а л л

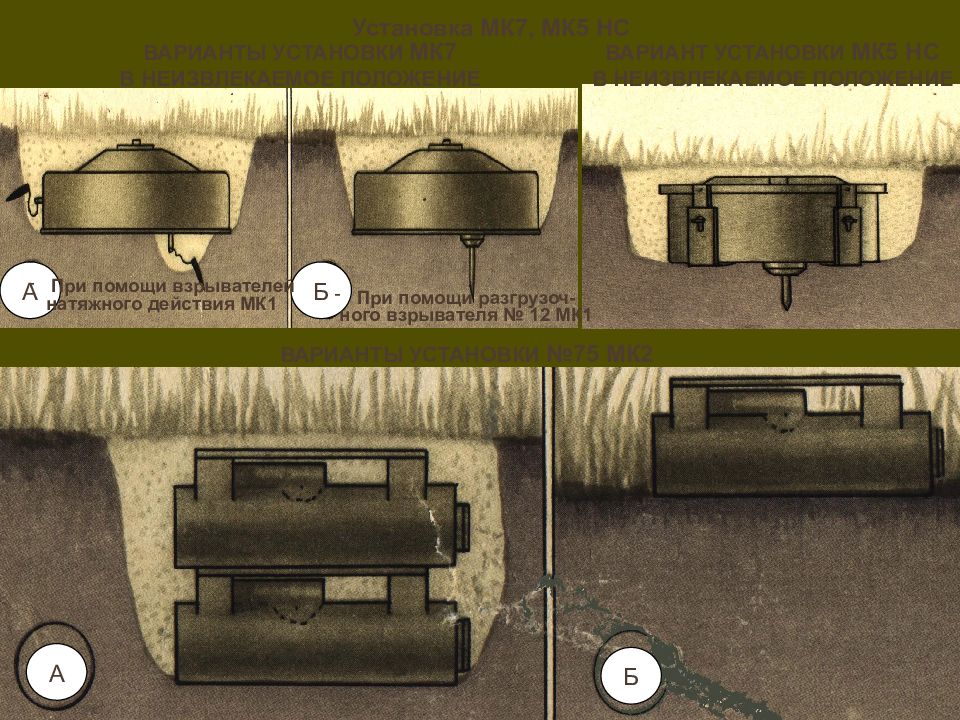

ВАРИАНТЫ УСТАНОВКИ МК7 В НЕИЗВЛЕКАЕМОЕ ПОЛОЖЕНИЕ ВАРИАНТ УСТАНОВКИ МК5 НС В НЕИЗВЛЕКАЕМОЕ ПОЛОЖЕНИЕ А Б Б А ВАРИАНТЫ УСТАНОВКИ №75 МК2 Установка МК7, МК5 НС При помощи взрывателей натяжного действия МК1 При помощи разгрузоч- ного взрывателя № 12 МК1

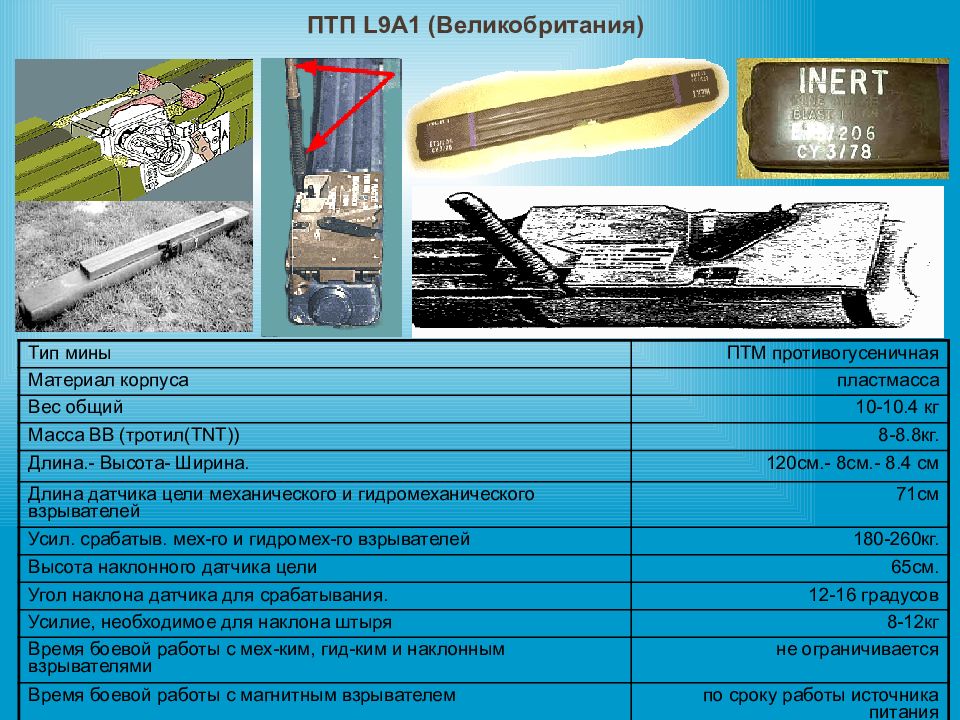

ПТП L9A1 (Великобритания) Тип мины ПТМ противогусеничная Материал корпуса пластмасса Вес общий 10-10.4 кг Масса ВВ (тротил(TNT)) 8-8.8кг. Длина.- Высота- Ширина. 120см.- 8см.- 8.4 см Длина датчика цели механического и гидромеханического взрывателей 71см Усил. срабатыв. мех-го и гидромех-го взрывателей 180-260кг. Высота наклонного датчика цели 65см. Угол наклона датчика для срабатывания. 12-16 градусов Усилие, необходимое для наклона штыря 8-12кг Время боевой работы с мех-ким, гид-ким и наклонным взрывателями не ограничивается Время боевой работы с магнитным взрывателем по сроку работы источника питания Температурный диапазон -20-+40 градусов Основные взрыватели L90A1, M29, L128A1
TS - 6/1 (Италия) Тип мины Противогусенич-ная Корпус пластмасса Масса 9.8 кг Масса ВВ (тротил, пластит) 6.15 кг. Диаметр 27 см. Высота 18.5 см. Диаметр датчика цели 18см. Чувствительность 200-500 кг Температ. диапазон применения -20 --+40 град Взрывоустойчивость. 12 кг/кв.см.

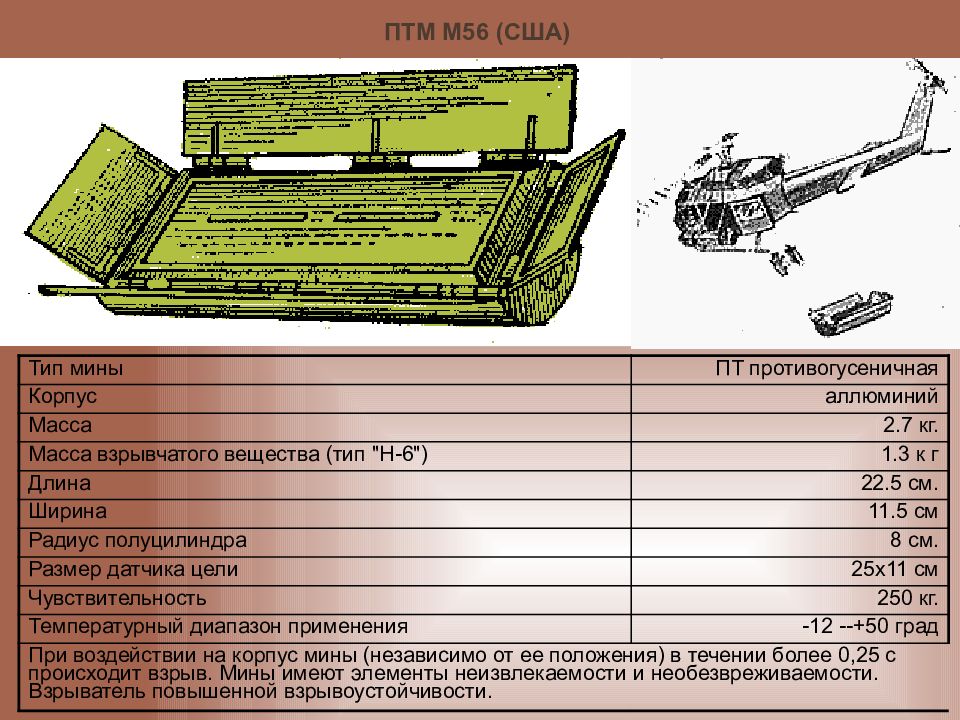

Тип мины ПТ противогусеничная Корпус аллюминий Масса 2.7 кг. Масса взрывчатого вещества (тип "H-6") 1.3 к г Длина 22.5 см. Ширина 11.5 см Радиус полуцилиндра 8 см. Размер датчика цели 25х11 см Чувствительность 250 кг. Температурный диапазон применения -12 --+50 град При воздействии на корпус мины (независимо от ее положения) в течении более 0,25 с происходит взрыв. Мины имеют элементы неизвлекаемости и необезвреживаемости. Взрыватель повышенной взрывоустойчивости. ПТМ М56 (США)
М14 М25 М16 BLU-92/B TS-50 VS-50 DM31 6 МК1 «Рейнджед» США ИТАЛИЯ ФРГ ВЕЛИКОБРИ- ТАНИЯ М18А1 «Клеймор»

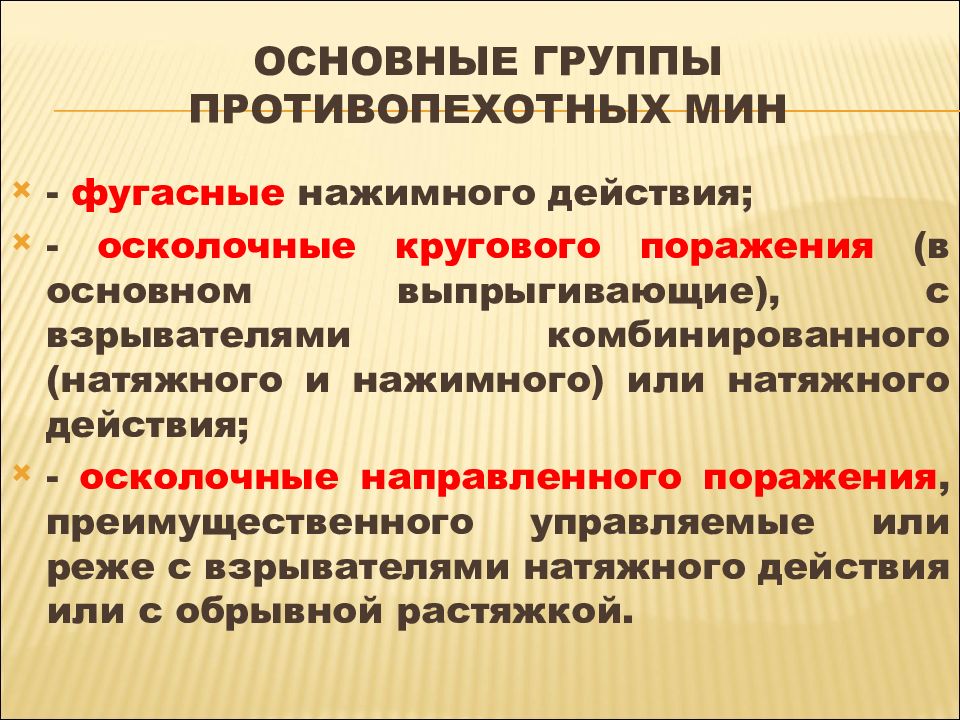

- фугасные нажимного действия ; - осколочные кругового поражения (в основном выпрыгивающие), с взрывателями комбинированного (натяжного и нажимного) или натяжного действия; - осколочные направленного поражения, преимущественного управляемые или реже с взрывателями натяжного действия или с обрывной растяжкой.
Противопехотные мины применяются: - для минирования местности против живой силы; - для прикрытия противотанковых мин с целью затруднения их разминирования; - для усиления невзрывных заграждений различного типа (проволочных заграждений, лесных завалов и др.)

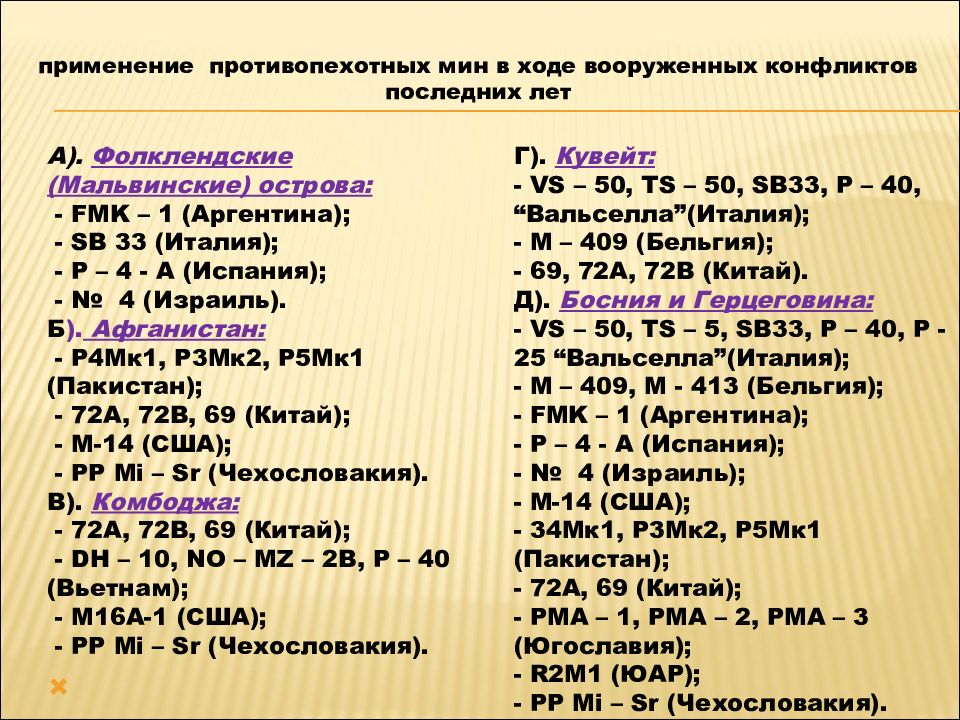

А). Фолклендские (Мальвинские) острова: - FMK – 1 (Аргентина); - SB 33 (Италия); - P – 4 - A (Испания); - № 4 (Израиль). Б ). Афганистан: - Р4Мк1, Р3Мк2, Р5Мк1 (Пакистан); - 72А, 72В, 69 (Китай); - М-14 (США); - PP Mi – Sr (Чехословакия). В). Комбоджа: - 72А, 72В, 69 (Китай); - DH – 10, NO – MZ – 2 B, P – 40 (Вьетнам); - M 16 A -1 (США); - PP Mi – Sr (Чехословакия). Г). Кувейт: - VS – 50, TS – 50, SB 33, P – 40, “Вальселла” (Италия); - М – 409 (Бельгия); - 69, 72А, 72В (Китай). Д). Босния и Герцеговина: - VS – 50, TS – 5, SB 33, P – 40, Р - 25 “Вальселла” (Италия); - М – 409, М - 413 (Бельгия); - FMK – 1 (Аргентина); - P – 4 - A (Испания); - № 4 (Израиль); - М-14 (США); - 34Мк1, Р3Мк2, Р5Мк1 (Пакистан); - 72А, 69 (Китай); - РМА – 1, РМА – 2, РМА – 3 (Югославия); - R 2 M 1 (ЮАР) ; - PP Mi – Sr (Чехословакия).
Тип Фугасная Масса мины, кг. 0,2 Масса заряда, г. 50 (гексоген) Материал корпуса Пластмасса Диаметр, мм. 90 Высота, мм. 45 Взрыватель Нажимной пневматический взрывоустойчивый Усилие срабатывания, кгс. 12 Способ установки Механизированный, внаброс Эффективность Перебивает ногу ФУГАСНАЯ ППМ TS-50 ( Италия) 1 – Предохранительная крышка 2 – Верхняя накидная гайка 3 – Донная часть 4, 6 – Нажимные крышки 5 – Запал 7 – Гнездо запала 8 – Заряд ВВ 9 – Корпус 10 – Колпачок 11 – Боевая пружина 12 – Ударник 13 – Втулка 14 – Предохранительная пружина 15 – Коромысло 16 – Крышка 17, 18 – Резиновые балончики 19 – Элементы диафрагменной втулки Взрыватель к TS-50 Составные части мины

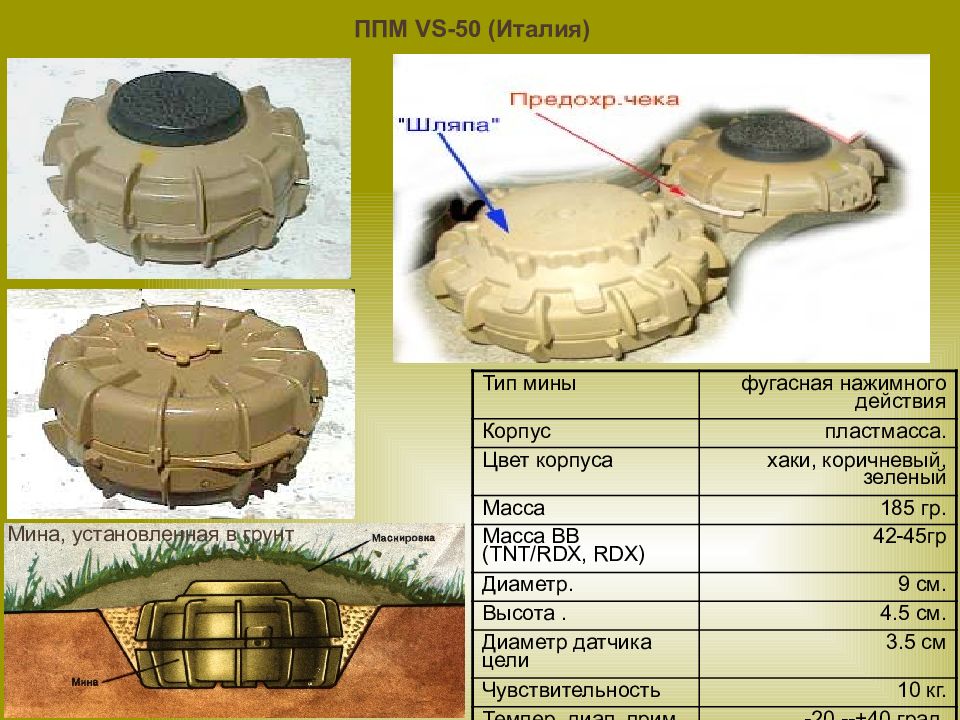

Тип мины фугасная нажимного действия Корпус пластмасса. Цвет корпуса хаки, коричневый, зеленый Масса 185 гр. Масса ВВ (TNT/RDX, RDX) 42-45гр Диаметр. 9 см. Высота. 4.5 см. Диаметр датчика цели 3.5 см Чувствительность 10 кг. Темпер. диап. прим. -20 --+40 град. Мина, установленная в грунт ППМ VS-50 (Италия)
Установка М14 в грунт и на его поверхность Установка предохранительной вилки в прорезь М14 ППМ М14 (США) 1 – Корпус мины 2 – Основной заряд ВВ 3 – Капсюль-детонатор 4 – Боек 5 – Нажимная крышка 6 – Предохранитель 7 – Прорезь для предохра- нительной вилки 8 – Ударник 9 – Пластинчатая пружина 1 2 3 4 5 6 7 9 8 Применение универсального ключа при обезвреживании мины Тип мины ППМ фугасная нажимного действия Корпус пластмасса. Масса 130 гр Масса взрывчатого вещества (тетрил) 30 гр Диаметр 5.6 см. Высота 4 см Диаметр датчика цели 3.8см Чувствительность 8 - 25 кг Температурный диапазон применения -40 --+50 град

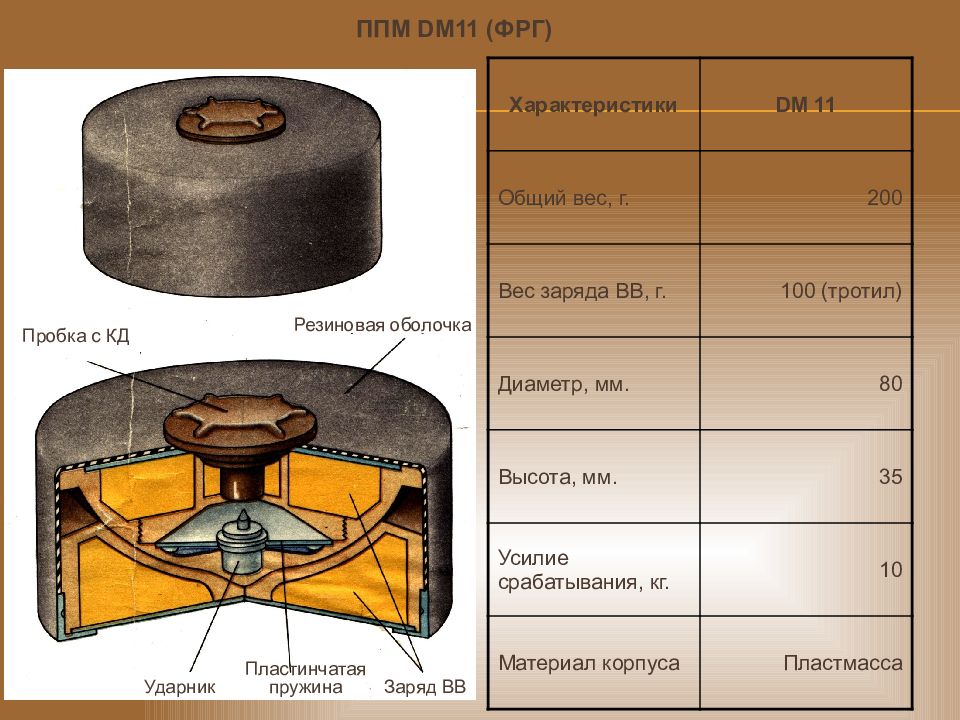

Характеристики DM 11 Общий вес, г. 200 Вес заряда ВВ, г. 100 (тротил) Диаметр, мм. 80 Высота, мм. 35 Усилие срабатывания, кг. 10 Материал корпуса Пластмасса Пробка с КД Резиновая оболочка Пластинчатая пружина Ударник Заряд ВВ ППМ DM11 ( ФРГ)

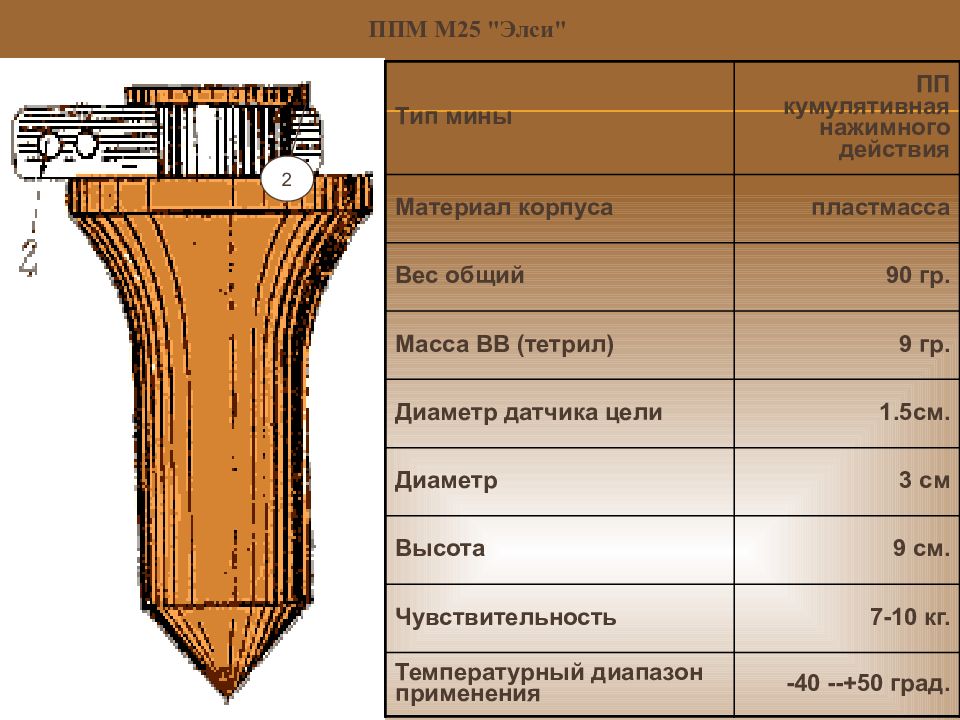

Тип мины ПП кумулятивная нажимного действия Материал корпуса пластмасса Вес общий 90 гр. Масса ВВ (тетрил) 9 гр. Диаметр датчика цели 1.5см. Диаметр 3 см Высота 9 см. Чувствительность 7-10 кг. Температурный диапазон применения -40 --+50 град. ППМ М 25 " Элси " 2

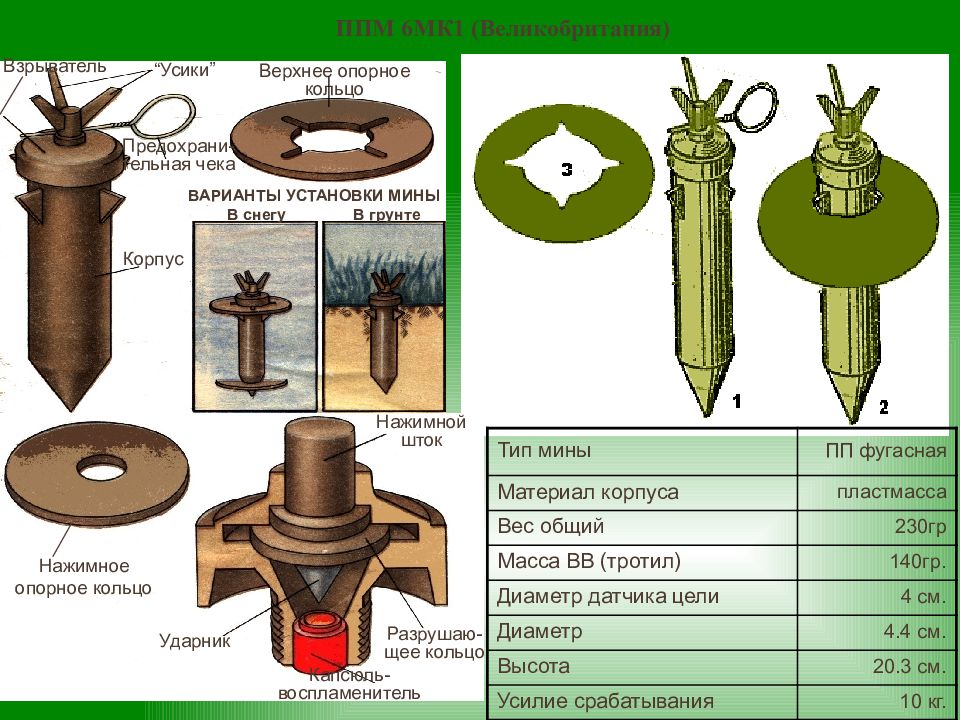

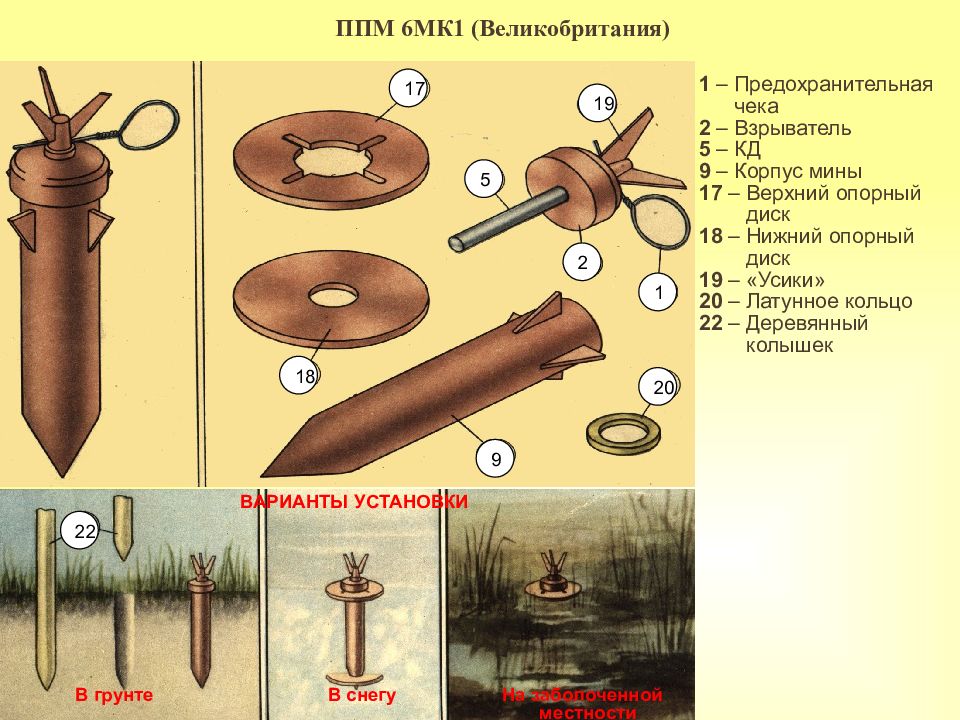

Корпус “ Усики ” Взрыватель ВАРИАНТЫ УСТАНОВКИ МИНЫ В снегу В грунте Верхнее опорное кольцо ППМ 6МК1 (Великобритания) Тип мины ПП фугасная Материал корпуса пластмасса Вес общий 230гр Масса ВВ (тротил) 140гр. Диаметр датчика цели 4 см. Диаметр 4.4 см. Высота 20.3 см. Усилие срабатывания 10 кг. Капсюль-воспламенитель Ударник Разрушаю- щее кольцо Нажимной шток Нажимное опорное кольцо Предохрани- тельная чека
22 ВАРИАНТЫ УСТАНОВКИ В грунте В снегу На заболоченной местности ППМ 6МК1 (Великобритания) 1 – Предохранительная чека 2 – Взрыватель 5 – КД 9 – Корпус мины 17 – Верхний опорный диск 18 – Нижний опорный диск 19 – «Усики» 20 – Латунное кольцо 22 – Деревянный колышек 1 2 20 9 19 5 17 18

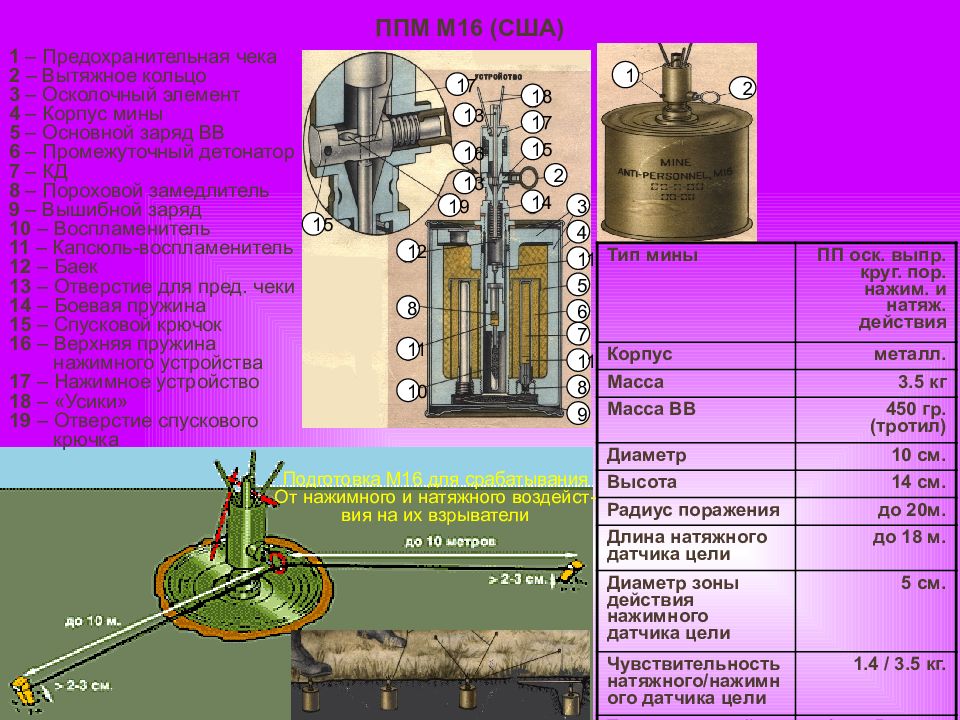

ППМ М16 (США) Тип мины ПП оск. выпр. круг. пор. нажим. и натяж. действия Корпус металл. Масса 3.5 кг Масса ВВ 450 гр. (тротил) Диаметр 10 см. Высота 14 см. Радиус поражения до 20м. Длина натяжного датчика цели до 18 м. Диаметр зоны действия нажимного датчика цели 5 см. Чувствительность натяжного/нажимного датчика цели 1.4 / 3.5 кг. Температурный диапазон применения 40 --+50 град. 2 2 1 3 4 5 6 11 7 8 9 8 11 11 10 12 13 14 15 15 16 17 13 17 18 19 1 – Предохранительная чека 2 – Вытяжное кольцо 3 – Осколочный элемент 4 – Корпус мины 5 – Основной заряд ВВ 6 – Промежуточный детонатор 7 – КД 8 – Пороховой замедлитель 9 – Вышибной заряд 10 – Воспламенитель 11 – Капсюль-воспламенитель 12 – Баек 13 – Отверстие для пред. чеки 14 – Боевая пружина 15 – Спусковой крючок 16 – Верхняя пружина нажимного устройства 17 – Нажимное устройство 18 – «Усики» 19 – Отверстие спускового крючка Подготовка М16 для срабатывания От нажимного и натяжного воздейст- вия на их взрыватели

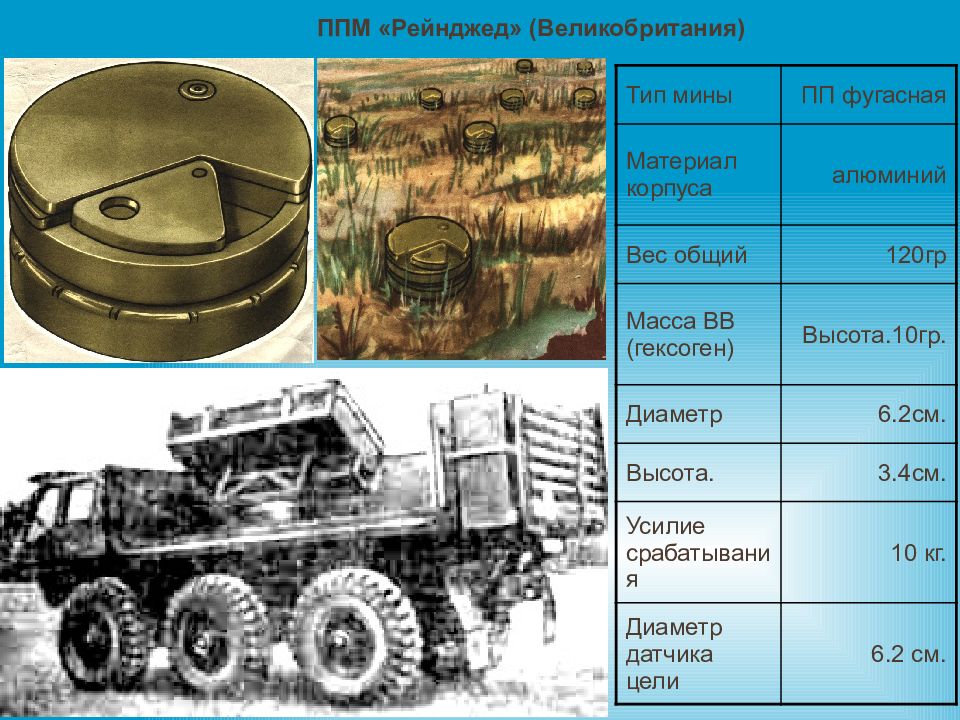

Тип мины ПП фугасная Материал корпуса алюминий Вес общий 120гр Масса ВВ (гексоген) Высота.10гр. Диаметр 6.2см. Высота. 3.4см. Усилие срабатывания 10 кг. Диаметр датчика цели 6.2 см. ППМ «Рейнджед» (Великобритания)

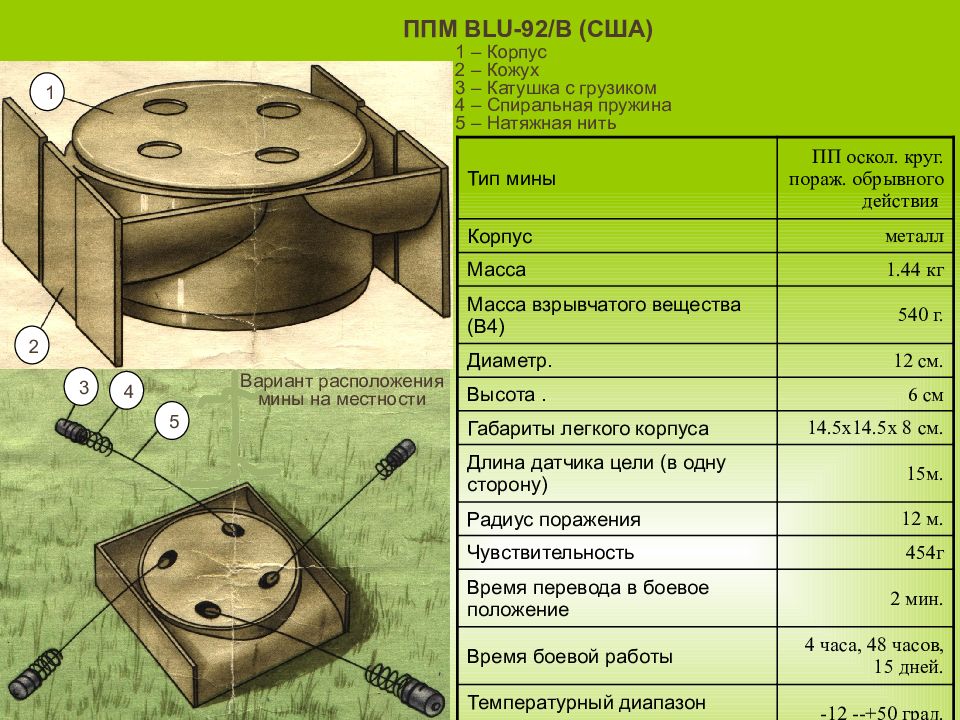

ППМ BLU-92/B (США) 1 2 3 4 5 1 – Корпус 2 – Кожух 3 – Катушка с грузиком 4 – Спиральная пружина 5 – Натяжная нить Тип мины ПП оскол. круг. пораж. обрывного действия Корпус металл Масса 1.44 кг Масса взрывчатого вещества (B4) 540 г. Диаметр. 12 см. Высота. 6 см Габариты легкого корпуса 14.5х14.5х 8 см. Длина датчика цели (в одну сторону) 15м. Радиус поражения 12 м. Чувствительность 454г Время перевода в боевое положение 2 мин. Время боевой работы 4 часа, 48 часов, 15 дней. Температурный диапазон применения -12 --+50 град. Вариант расположения мины на местности

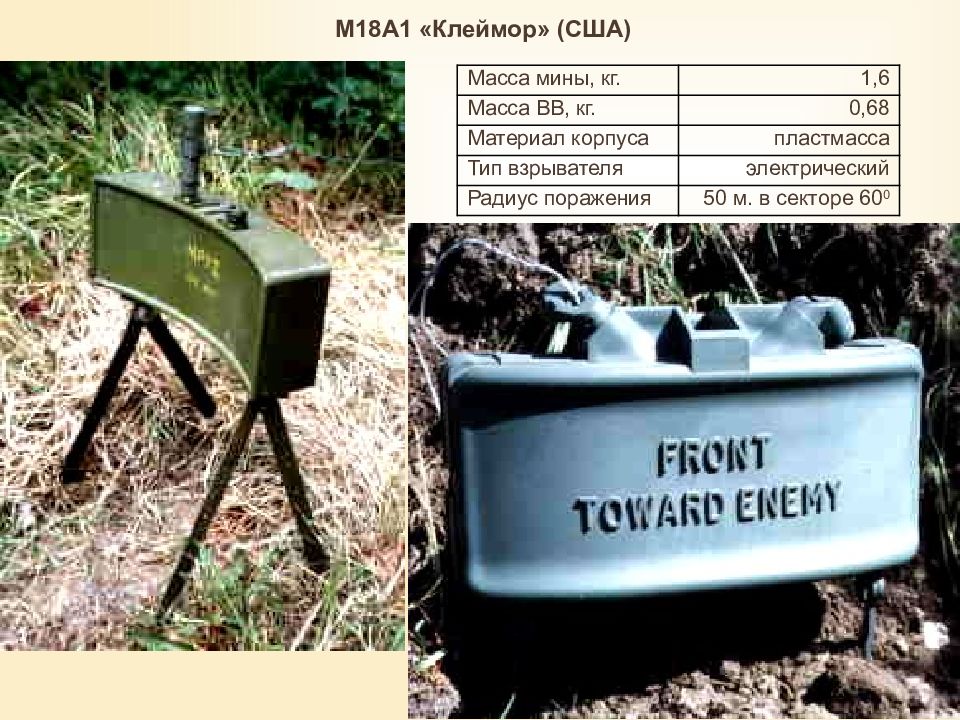

Масса мины, кг. 1,6 Масса ВВ, кг. 0,68 Материал корпуса пластмасса Тип взрывателя электрический Радиус поражения 50 м. в секторе 60 0 М18А1 «Клеймор» (США)

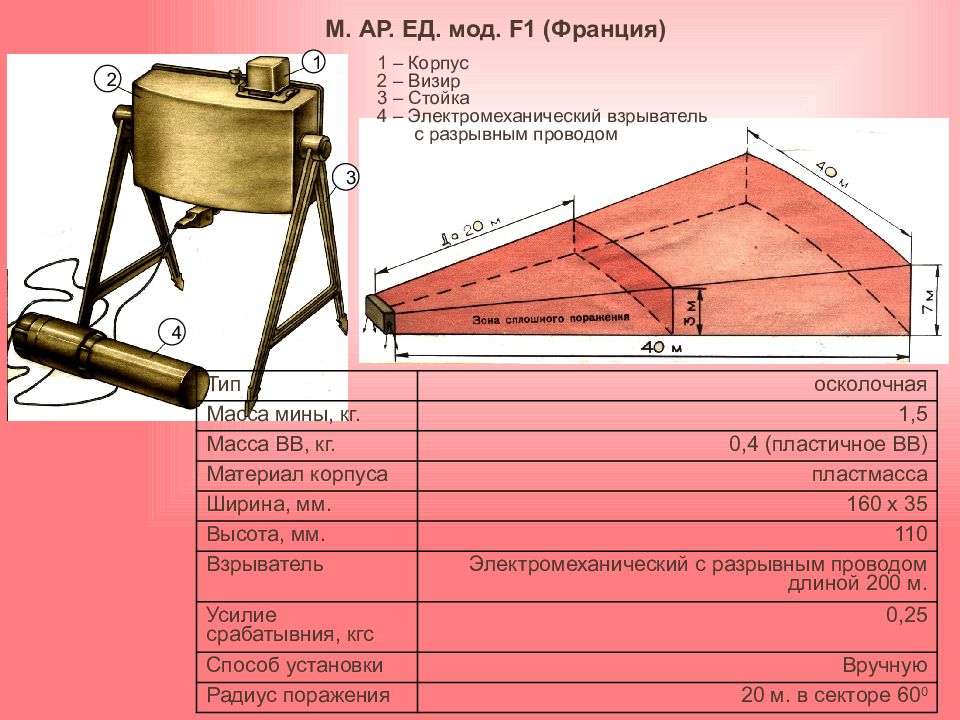

М. АР. ЕД. мод. F1 (Франция) Тип осколочная Масса мины, кг. 1,5 Масса ВВ, кг. 0,4 (пластичное ВВ) Материал корпуса пластмасса Ширина, мм. 160 х 35 Высота, мм. 110 Взрыватель Электромеханический с разрывным проводом длиной 200 м. Усилие срабатывния, кгс 0,25 Способ установки Вручную Радиус поражения 20 м. в секторе 60 0 1 – Корпус 2 – Визир 3 – Стойка 4 – Электромеханический взрыватель с разрывным проводом 1 2 3 4

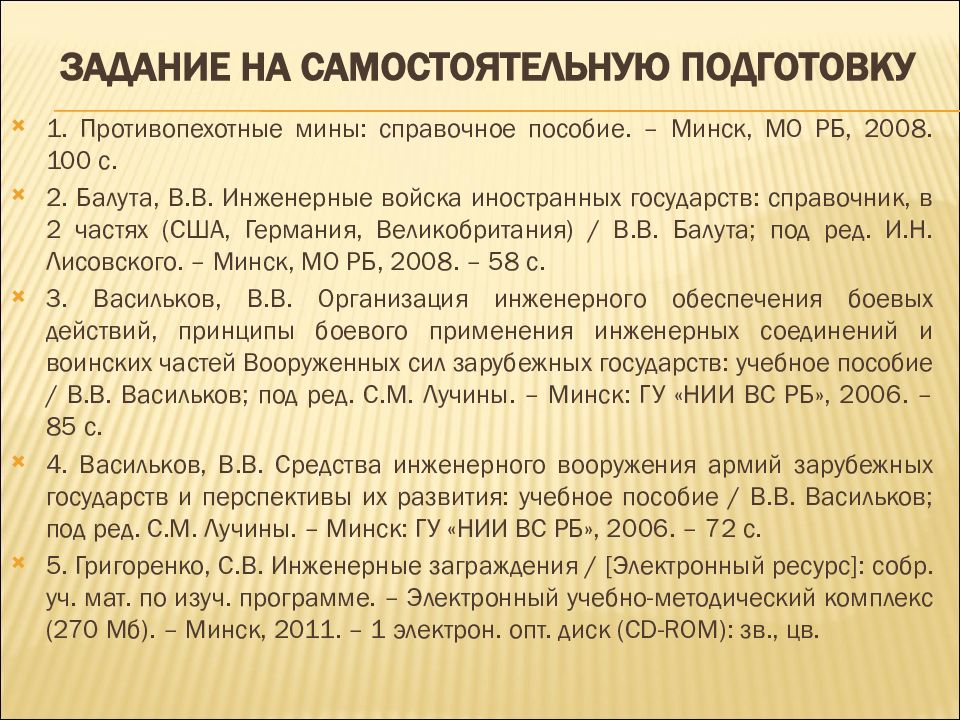

1. Противопехотные мины: справочное пособие. – Минск, МО РБ, 2008. 100 с. 2. Балута, В.В. Инженерные войска иностранных государств: справочник, в 2 частях (США, Германия, Великобритания) / В.В. Балута; под ред. И.Н. Лисовского. – Минск, МО РБ, 2008. – 58 с. 3. Васильков, В.В. Организация инженерного обеспечения боевых действий, принципы боевого применения инженерных соединений и воинских частей Вооруженных сил зарубежных государств: учебное пособие / В.В. Васильков; под ред. С.М. Лучины. – Минск: ГУ «НИИ ВС РБ», 2006. – 85 с. 4. Васильков, В.В. Средства инженерного вооружения армий зарубежных государств и перспективы их развития: учебное пособие / В.В. Васильков; под ред. С.М. Лучины. – Минск: ГУ «НИИ ВС РБ», 2006. – 72 с. 5. Григоренко, С.В. Инженерные заграждения / [Электронный ресурс]: собр. уч. мат. по изуч. программе. – Электронный учебно-методический комплекс (270 Мб). – Минск, 2011. – 1 электрон. опт. диск ( CD - ROM ): зв., цв.
