ФАКУЛЬТЕТ ПІДГОТОВКИ ОФІЦЕРІВ ЗАПАСУ КАФЕДРА ЗАГАЛЬНОВІЙСЬКОВОЇ ПІДГОТОВКИ Заняття з модуля “Тактика ( інженерне забезпечення )” ІНЖЕНЕРНІ ЗАГОРОДЖЕННЯ ( ДЛЯ СПЕЦ.НАЗ)

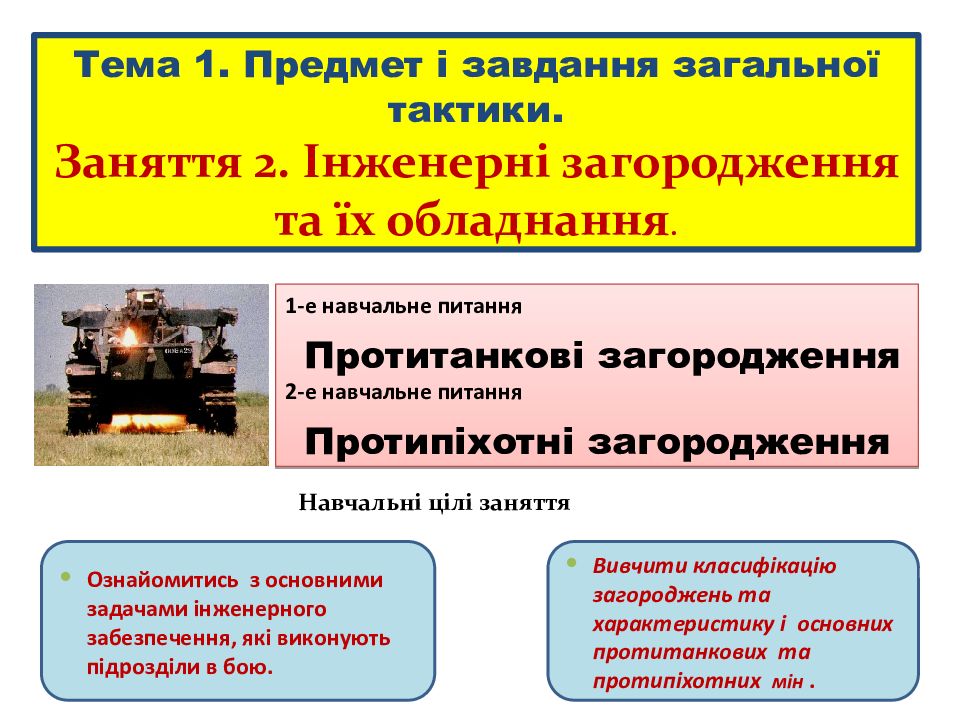

Тема 1. Предмет і завдання загальної тактики. Заняття 2. Інженерні загородження та їх обладнання. 1-е навчальне питання Протитанкові загородження 2-е навчальне питання Протипіхотні загородження Навчальні цілі заняття Ознайомитись з основними задачами інженерного забезпечення, які виконують підрозділи в бою. Вивчити класифікацію загороджень та характеристику і основних протитанкових т а протипіхотних мін.

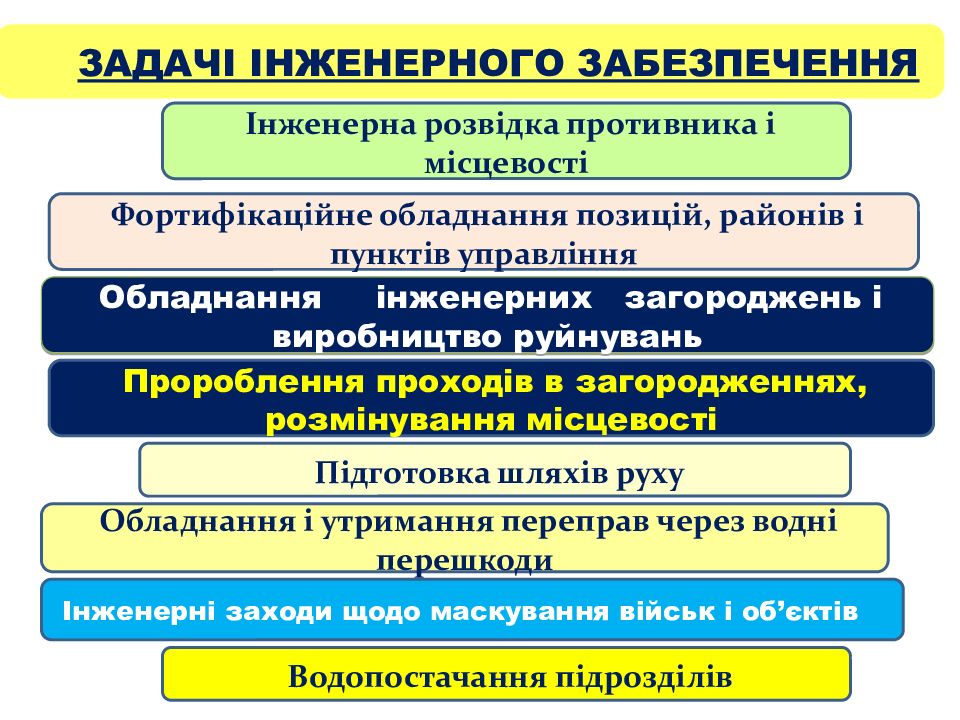

ЗАДАЧІ ІНЖЕНЕРНОГО ЗАБЕЗПЕЧЕННЯ Інженерна розвідка противника і місцевості Фортифікаційне обладнання позицій, районів і пунктів управління Обладнання інженерних загороджень і виробництво руйнувань Пророблення проходів в загородженнях, розмінування місцевості Підготовка шляхів руху Обладнання і утримання переправ через водні перешкоди Інженерні заходи щодо маскування військ і об’єктів Водопостачання підрозділів

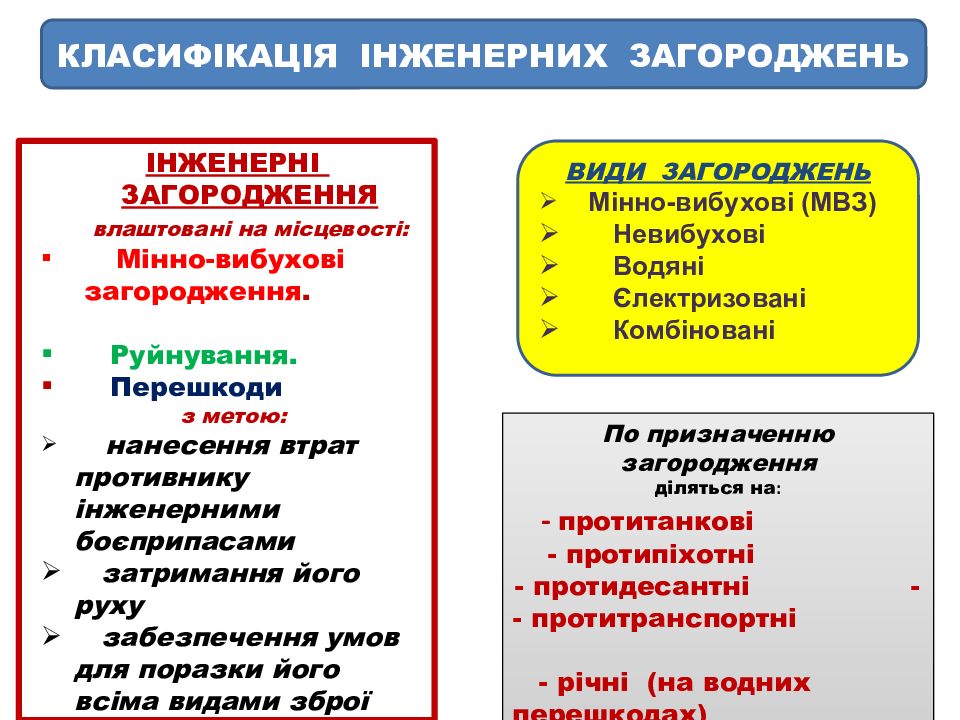

ІНЖЕНЕРНІ ЗАГОРОДЖЕННЯ влаштовані на місцевості: Мінно-вибухові загородження. Руйнування. Перешкоди з метою: нанесення втрат противнику інженерними боєприпасами затримання його руху забезпечення умов для поразки його всіма видами зброї ВИДИ ЗАГОРОДЖЕНЬ Мінно-вибухові ( МВЗ ) Невибухові Водяні Єлектризовані Комбіновані По призначенню загородження діляться на : - протитанкові - протипіхотні - протидесантні - - протитранспортні - річні (на водних перешкодах) КЛАСИФІКАЦІЯ ІНЖЕНЕРНИХ ЗАГОРОДЖЕНЬ

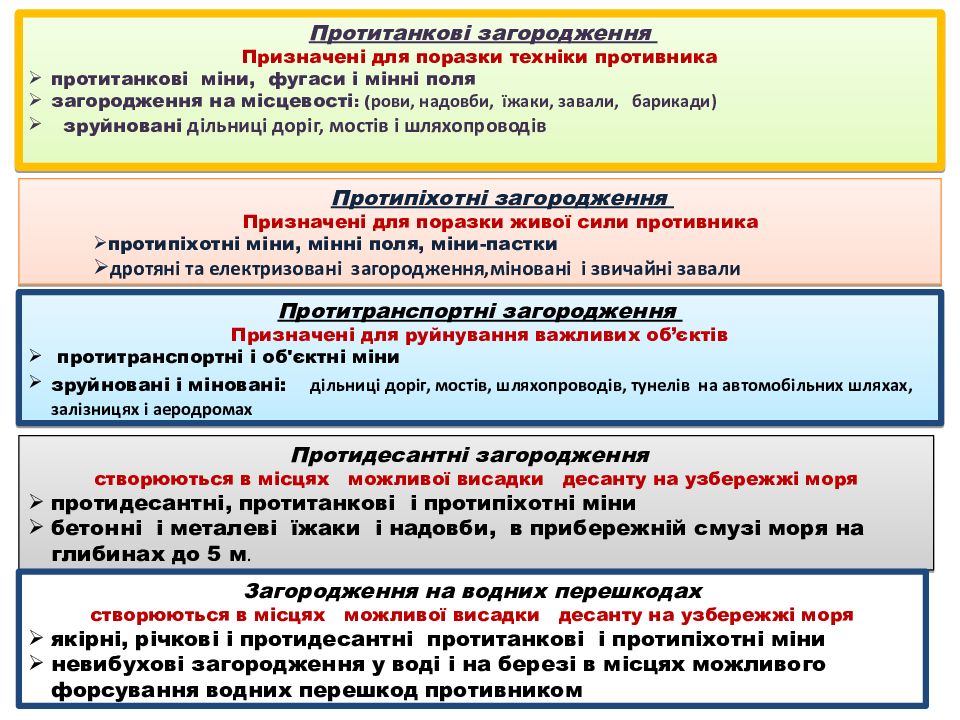

Протитанкові загородження Призначені для поразки техніки противника протитанкові міни, фугаси і мінні поля загородження на місцевості : ( рови, надовби, їжаки, завали, барикади) зруйновані дільниці доріг, мостів і шляхопроводів Протипіхотні загородження Призначені для поразки живої сили противника протипіхотні міни, мінні поля, міни-пастки дротяні та електризовані загородження,міновані і звичайні завали Протитранспортні загородження Призначені для руйнування важливих об’єктів протитранспортні і об'єктні міни зруйновані і міновані: дільниці доріг, мостів, шляхопроводів, тунелів на автомобільних шляхах, залізницях і аеродромах Протидесантні загородження створюються в місцях можливої висадки десанту на узбережжі моря протидесантні, протитанкові і протипіхотні міни бетонні і металеві їжаки і надовби, в прибережній смузі моря на глибинах до 5 м. Загородження на водних перешкодах створюються в місцях можливої висадки десанту на узбережжі моря якірні, річкові і протидесантні протитанкові і протипіхотні міни невибухові загородження у воді і на березі в місцях можливого форсування водних перешкод противником
1-е навчальне питання Протитанкові загородження

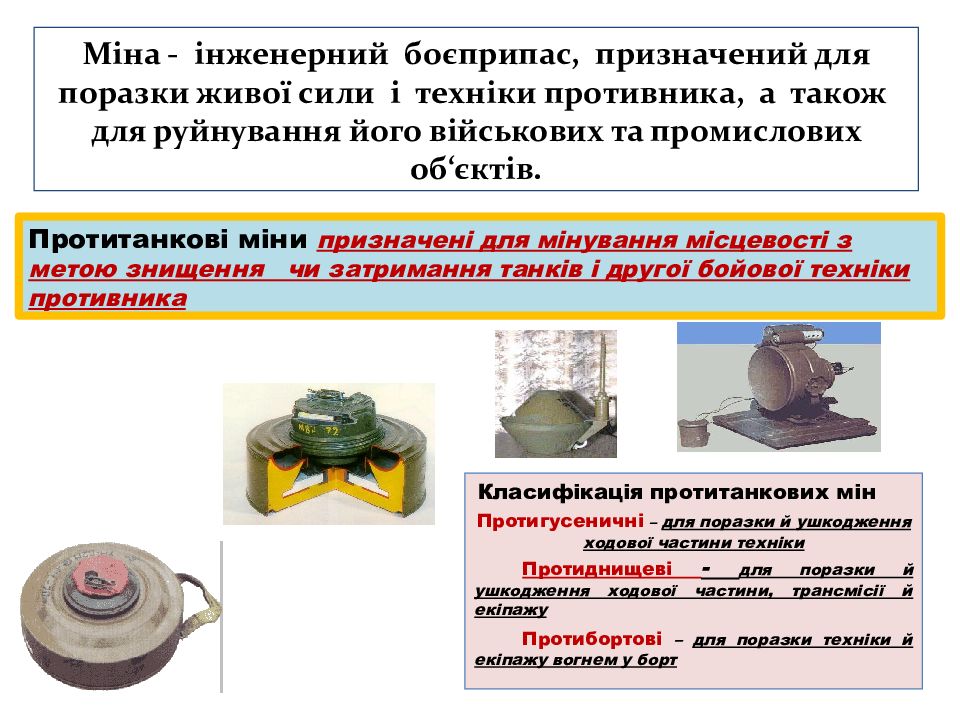

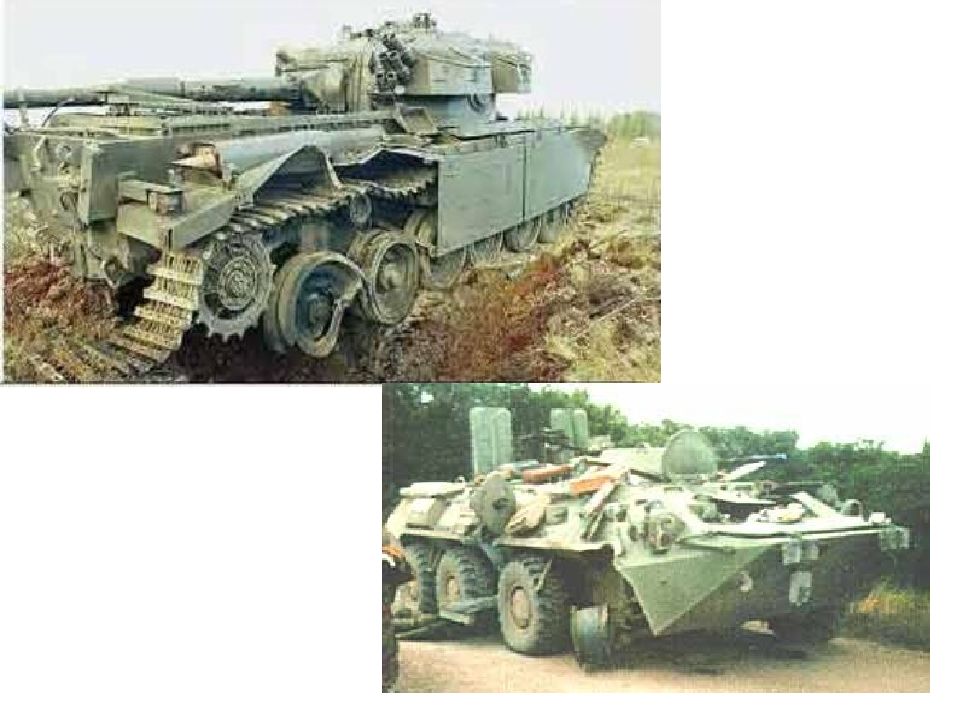

Класифікація протитанкових мін Протигусеничні – для поразки й ушкодження ходової частини техніки Протиднищеві - для поразки й ушкодження ходової частини, трансмісії й екіпажу Протибортові – для поразки техніки й екіпажу вогнем у борт Протитанкові міни призначені для мінування місцевості з метою знищення чи затримання танків і другої бойової техніки противника Міна - інженерний боєприпас, призначений для поразки живої сили і техніки противника, а також для руйнування його військових та промислових об‘єктів.

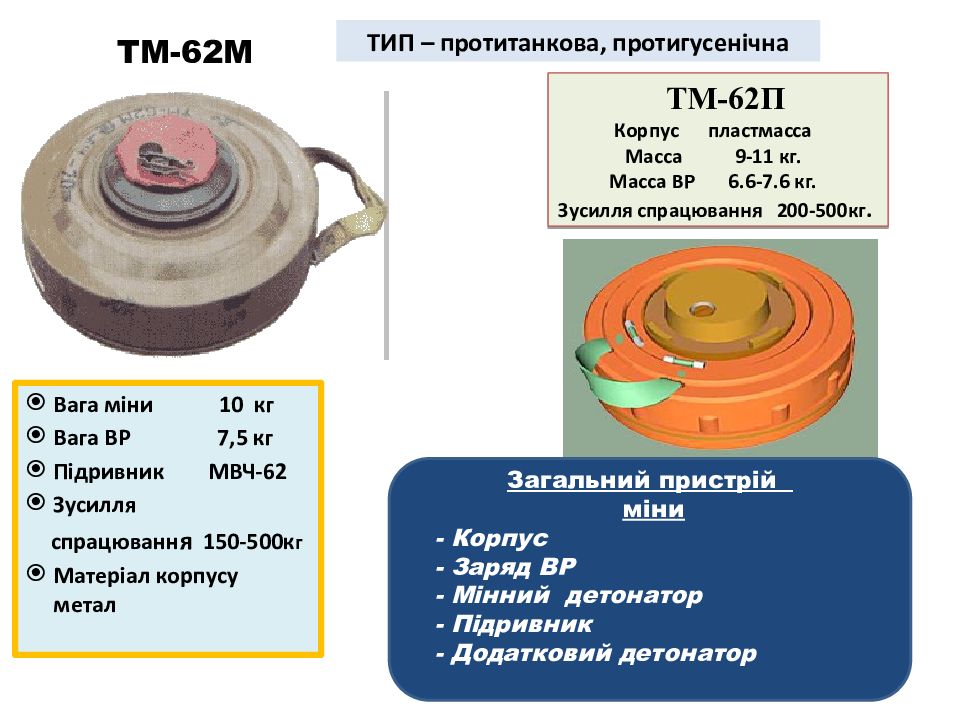

Вага м і ни 10 кг Вага ВР 7,5 кг Підривник МВЧ-62 Зусилля спрацюванн я 150-500к г Матеріал корпусу метал ТИП – протитанкова, протигусенічна ТМ-62П Корпус пластмасса Масса 9-11 кг. Масса ВР 6.6-7.6 кг. Зусилля спрацювання 200-500кг. Загальний пристрій міни - Корпус - Заряд ВР - Мінний детонатор - Підривник - Додатковий детонатор

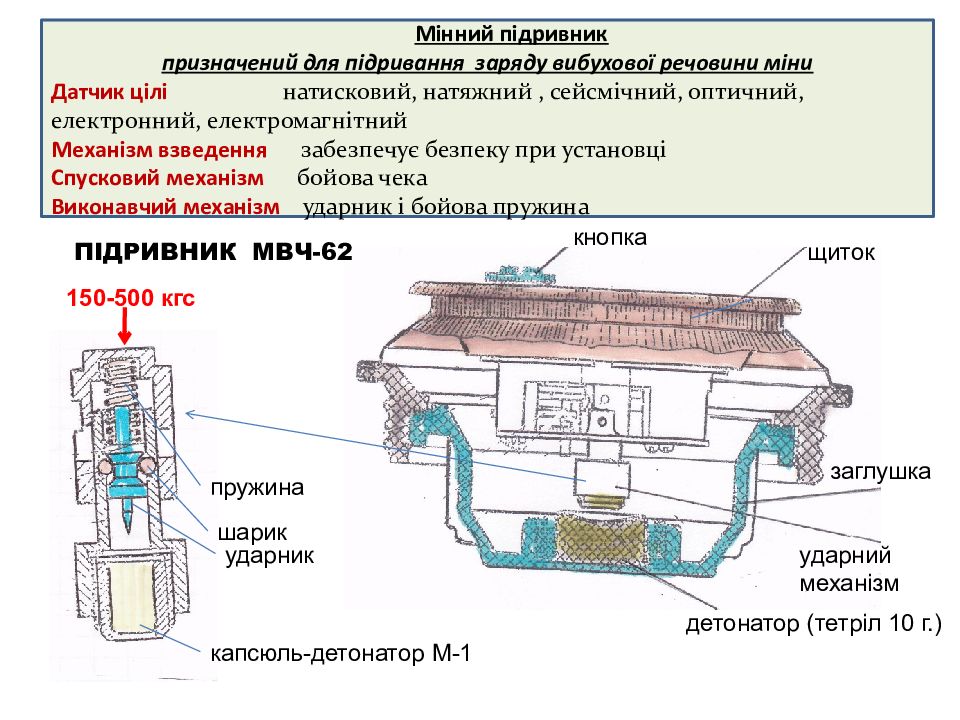

капсюль-детонатор М-1 ударник шарик пружина ПІДРИВНИК МВЧ-62 кнопка щиток детонатор (тетріл 10 г.) ударний механізм заглушка Мінний підривник призначений для підривання заряду вибухової речовини міни Датчик цілі натисковий, натяжний, сейсмічний, оптичний, електронний, електромагнітний Механізм взведення забезпечує безпеку при установці Спусковий механізм бойова чека Виконавчий механізм ударник і бойова пружина 150-500 кгс
Тип міни...............протигусенична Корпус......................метал. Маса....................9 кг Маса вибухової.речовини (тротил або ТГА ).....6.5 кг Діаметр...................32 см. Висота з МВ-57............11.1 см. Висота з МВШ-57.............27.2 см. Діаметр датчика цілі.........22см ТМ-57

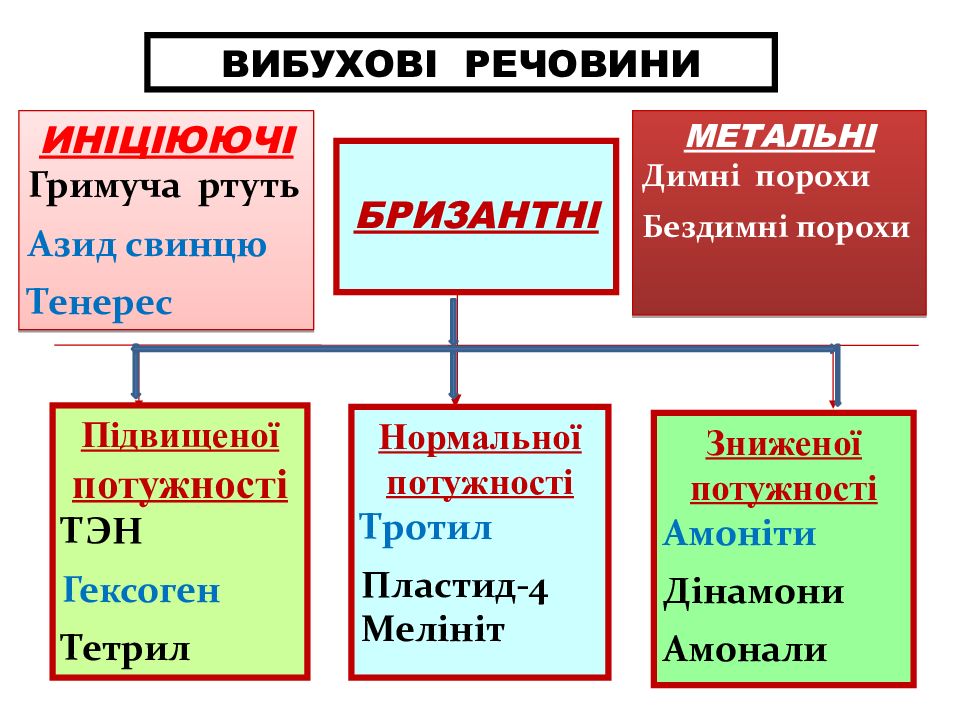

ИНІЦІЮЮЧІ Гримуча ртуть Азид свинцю Тенерес БРИЗАНТНІ МЕТАЛЬНІ Димні порохи Бездимні порохи Підвищеної потужності ТЭН Гексоген Тетрил Нормальної потужності Тротил Пластид-4 Мелініт Зниженої потужності Амоніти Дінамони Амонали ВИБУХОВІ РЕЧОВИНИ

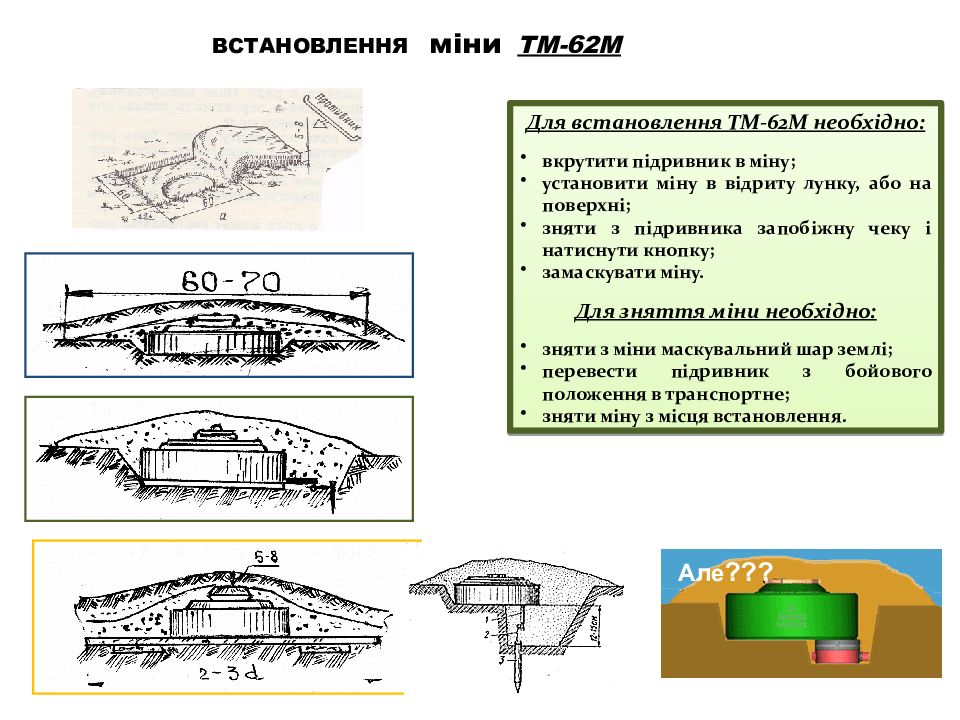

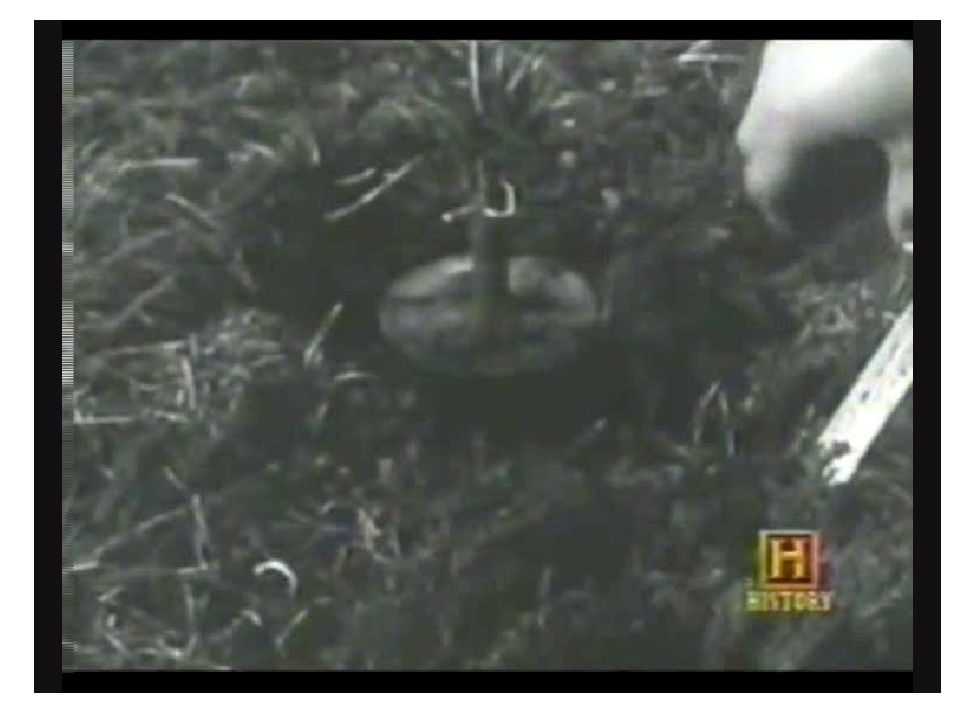

Для встановлення ТМ-62М необхідно: вкрутити підривник в міну; установити міну в відриту лунку, або на поверхні; зняти з підривника запобіжну чеку і натиснути кнопку; замаскувати міну. Для зняття міни необхідно: зняти з міни маскувальний шар землі; перевести підривник з бойового положення в транспортне; зняти міну з місця встановлення. Але ???

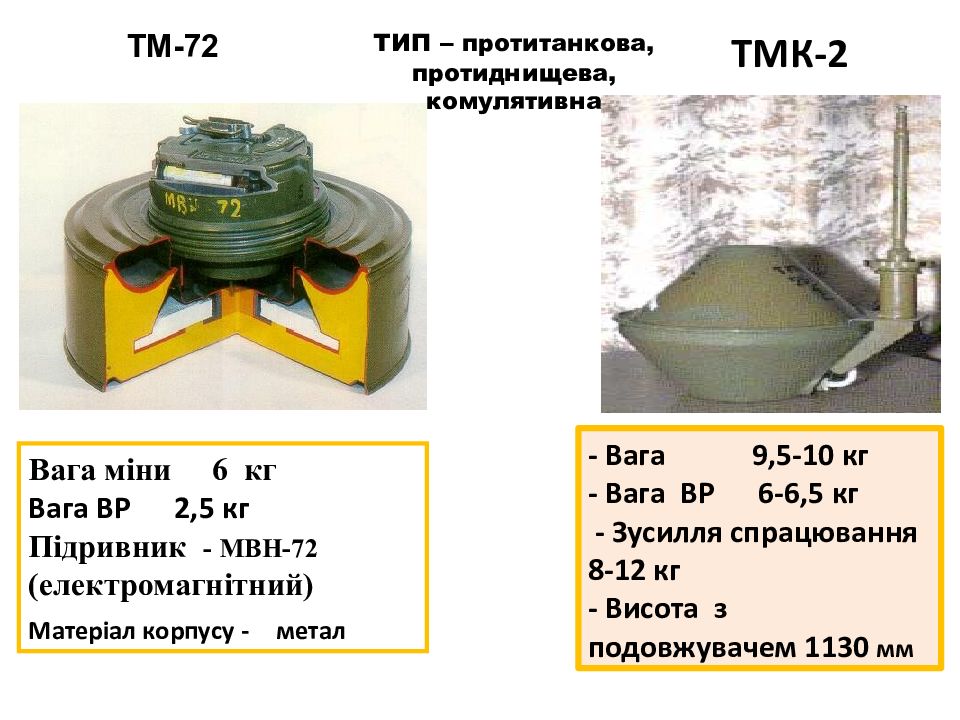

- Вага 9,5-10 кг - Вага ВР 6-6,5 кг - Зусилля спрацювання 8-12 кг - Висота з подовжувачем 1130 мм ТМК-2 ТИП – протитанкова, протиднищева, комулятивна Вага м і ни 6 кг Вага ВР 2,5 кг Підривник - МВН-72 (електромагнітний) Матеріал корпусу - метал ТМ-72

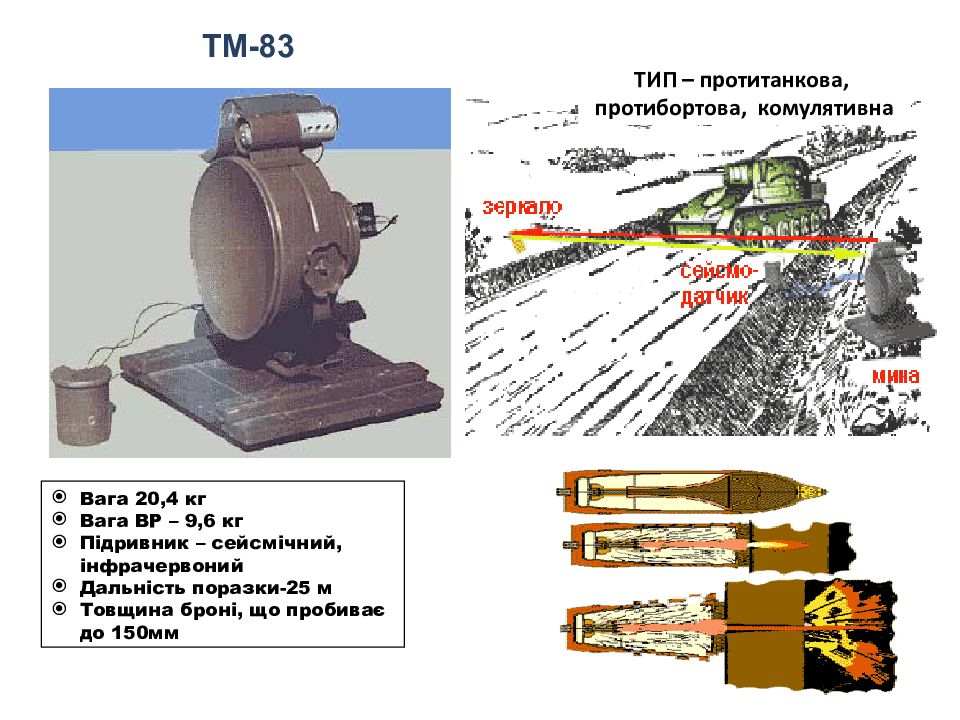

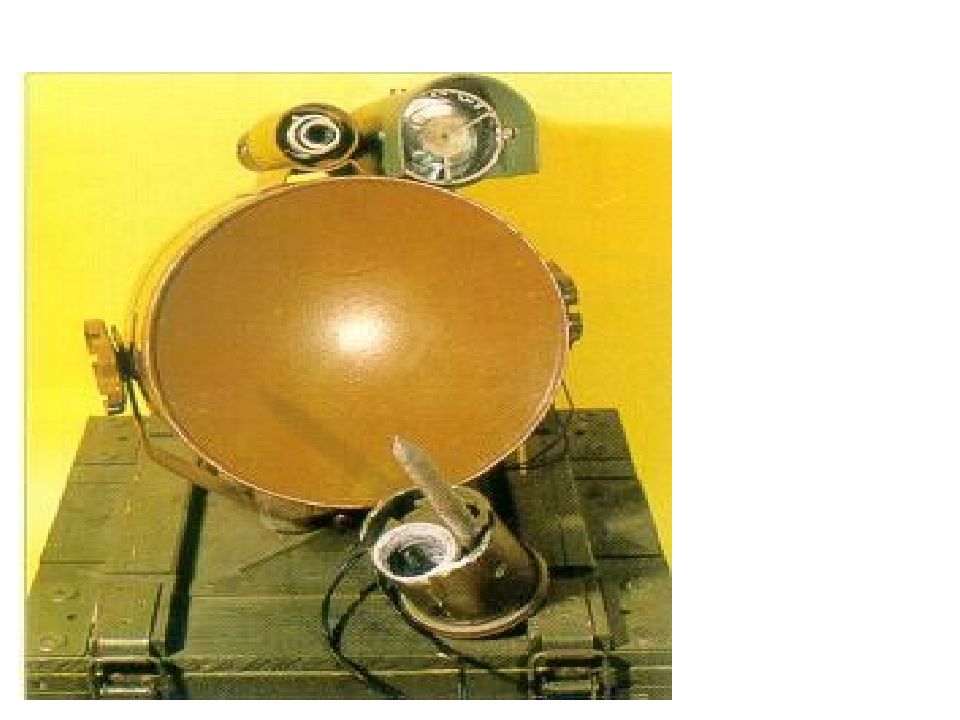

Вага 20,4 кг Вага ВР – 9,6 кг Підривник – сейсмічний, інфрачервоний Дальність поразки-25 м Товщина броні, що пробиває до 150мм ТИП – протитанкова, протибортова, комулятивна ТМ-83

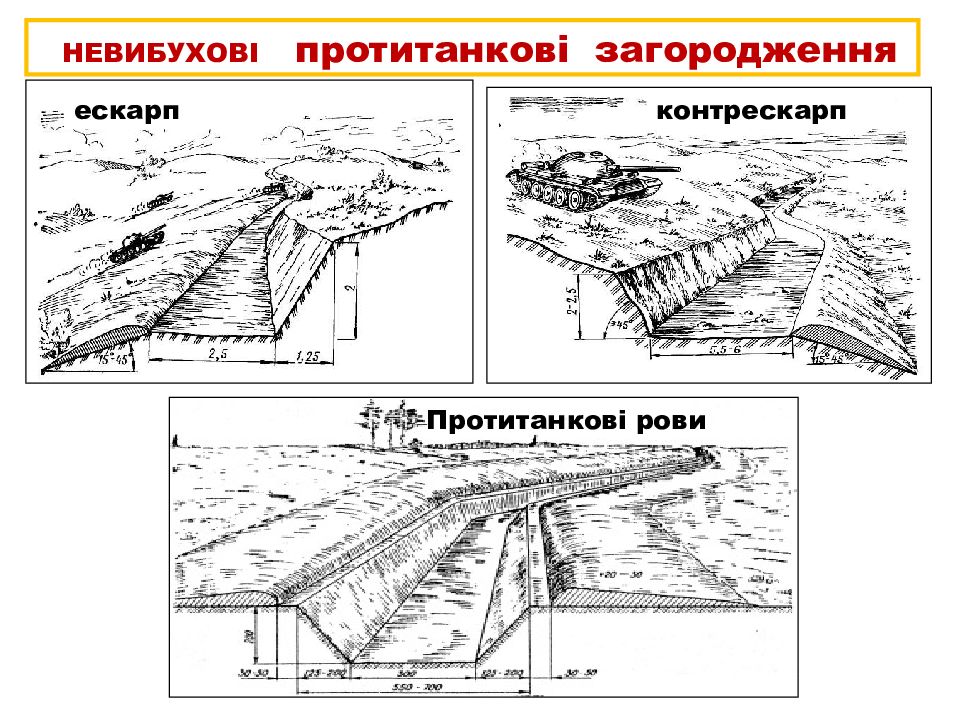

ескарп контрескарп Протитанкові рови НЕВИБУХОВІ протитанкові загородження

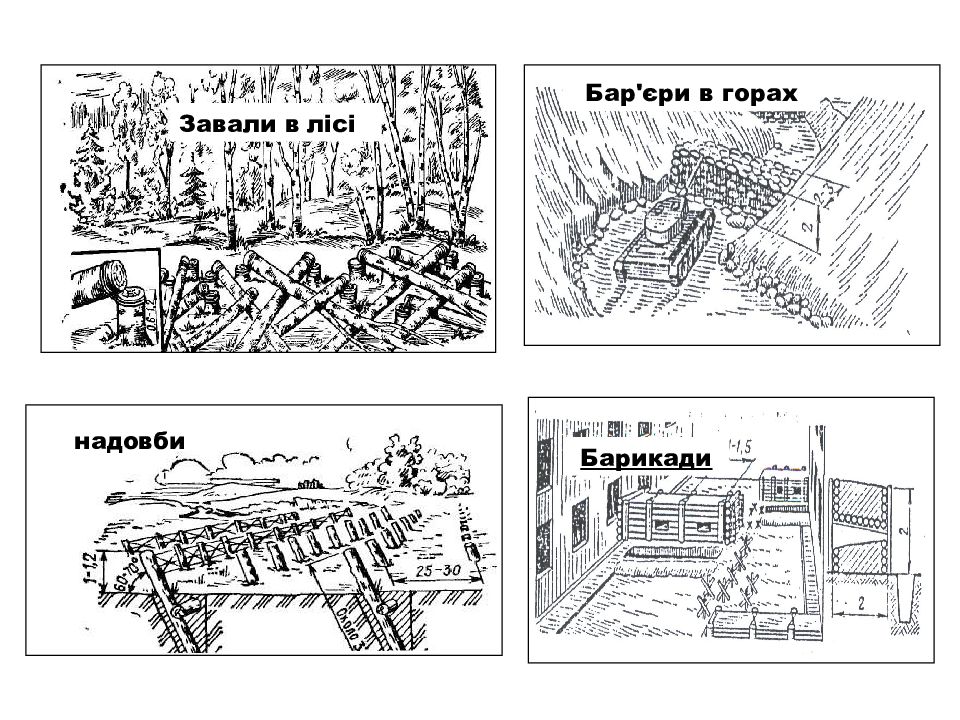

Барикади Бар'єри в горах Завали в лісі надовби
2-е навчальне питання Протипіхотні загородження

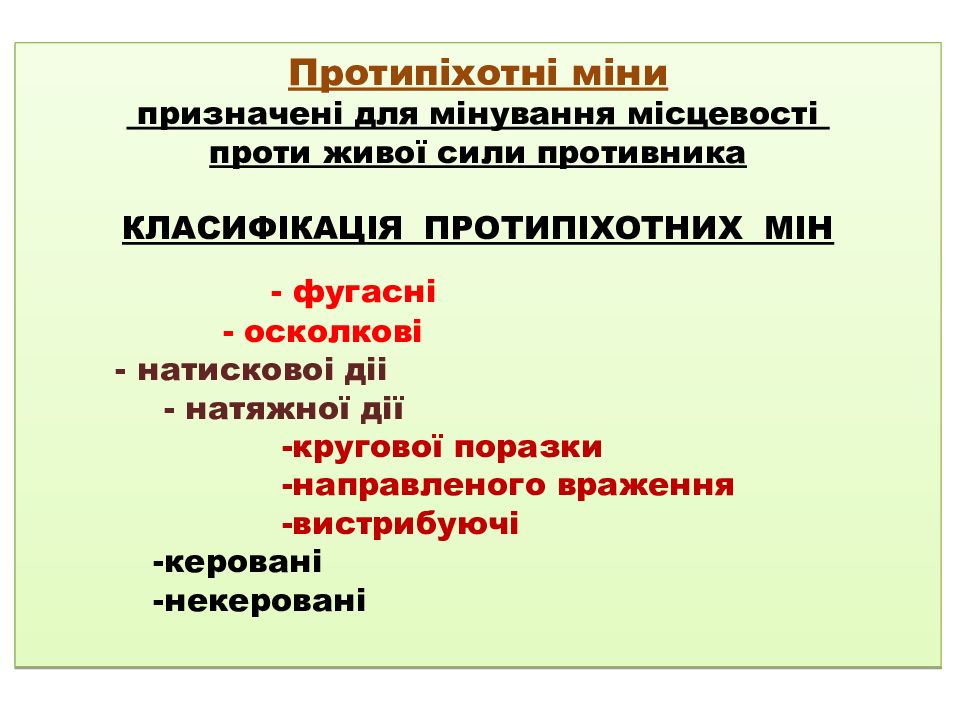

Протипіхотні міни призначені для мінування місцевості проти живої сили противника КЛАСИФІКАЦІЯ ПРОТИПІХОТНИХ МІН - фугасні - осколкові - натисковоі діі - натяжної дії -кругової поразки -направленого враження -вистрибуючі -керовані -некеровані

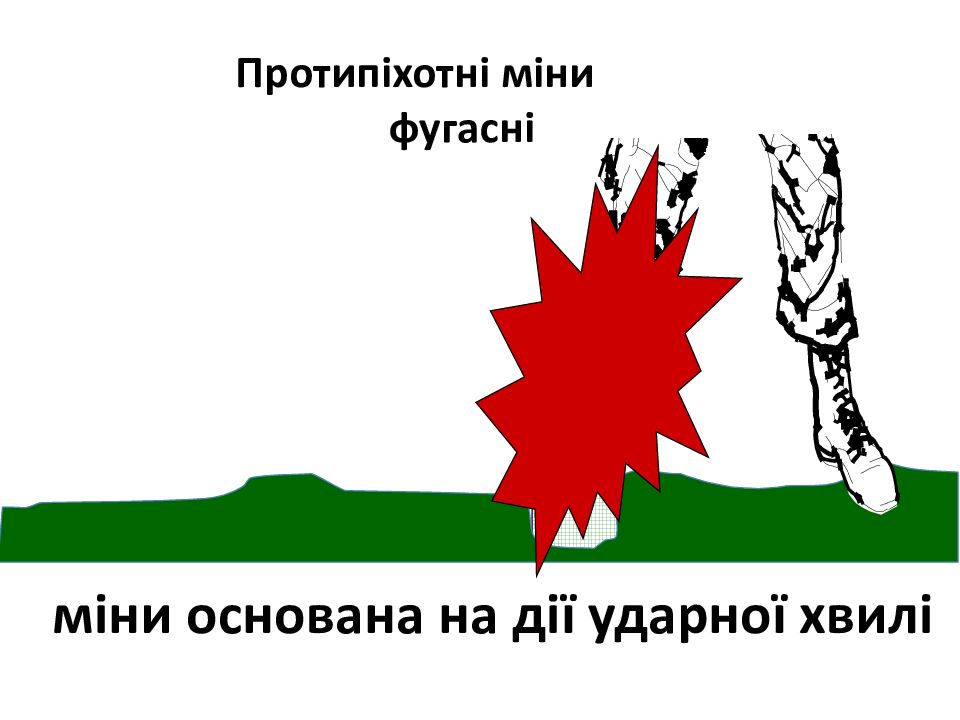

міни основана на дії ударної хвилі

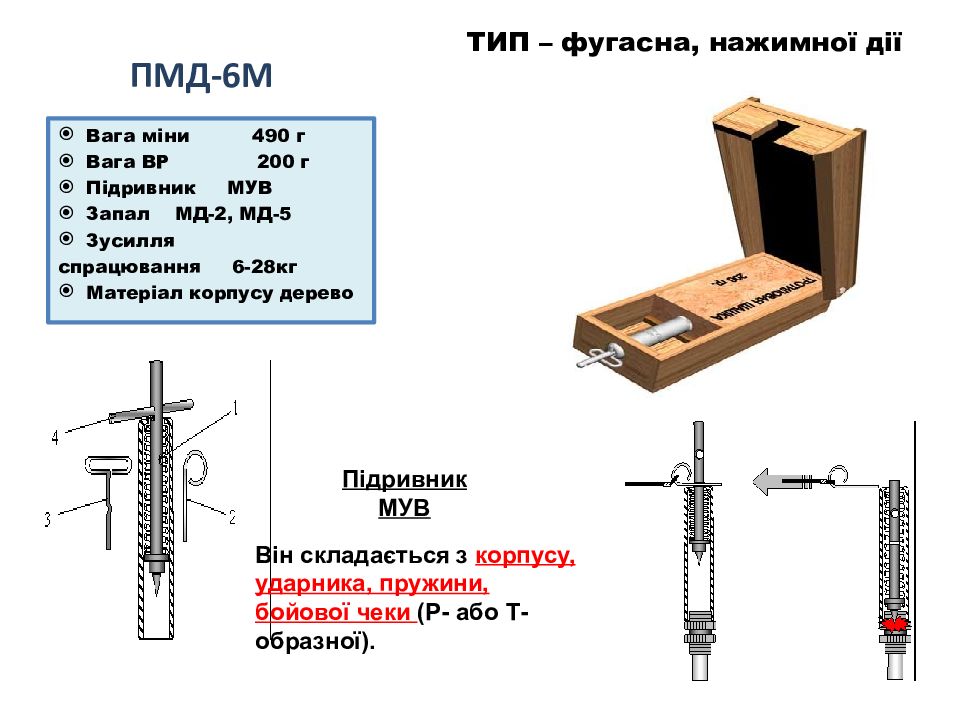

Вага м і ни 490 г Вага ВР 200 г Підривник МУВ Запал МД-2, МД-5 Зусилля спрацювання 6-28кг Матеріал корпусу дерево ТИП – фугасна, нажимної дії Він складається з корпусу, ударника, пружини, бойової чеки (Р- або Т-образної). Підривник МУВ
Вага м і ни 550 г Вага ВР 200 г Підривник механічний Запал МД -9 Зусилля спрацювання. 8-25 кг Матеріал корпусу пластмаса ТИП – фугасна, нажимної дії
Характеристика міни Тип ………… ловушка фугасна разгрузочної дії Корпус…………… пластмаса. Вага……………… 600 гр. Вага ВР(тротил)…..….340 гр. Чутливість 5 кг. МС-3 ПМН-2 ТИП – фугасна, нажимної дії Вага м і ни 400 г Вага ВР 100 г Підривник механичний Зусилля спрацювання 5-25 кг Матеріал корпусу пластмаса

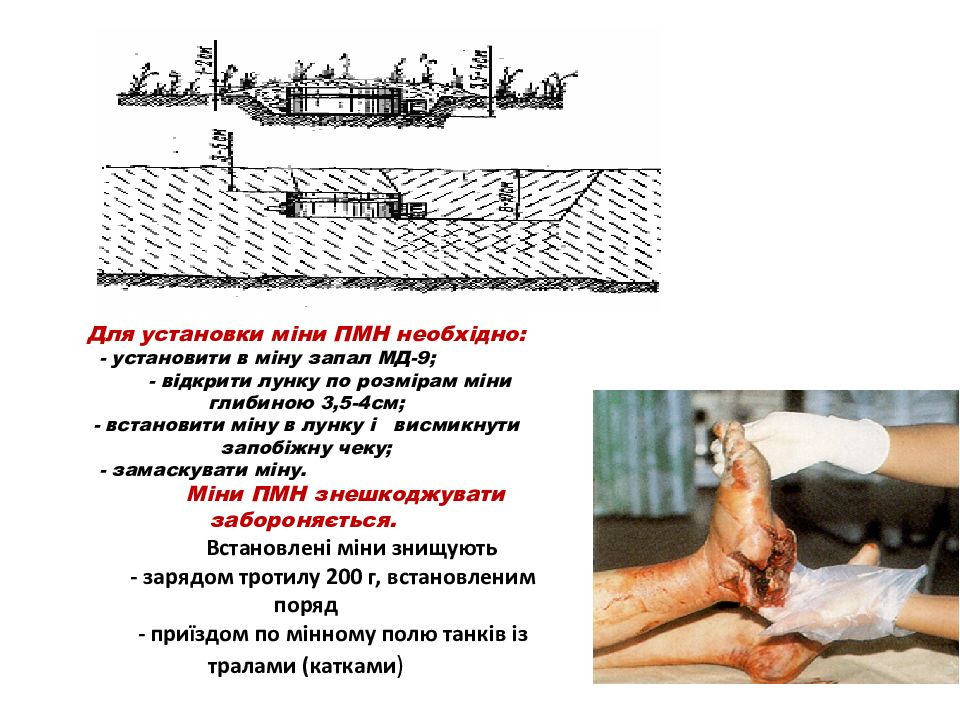

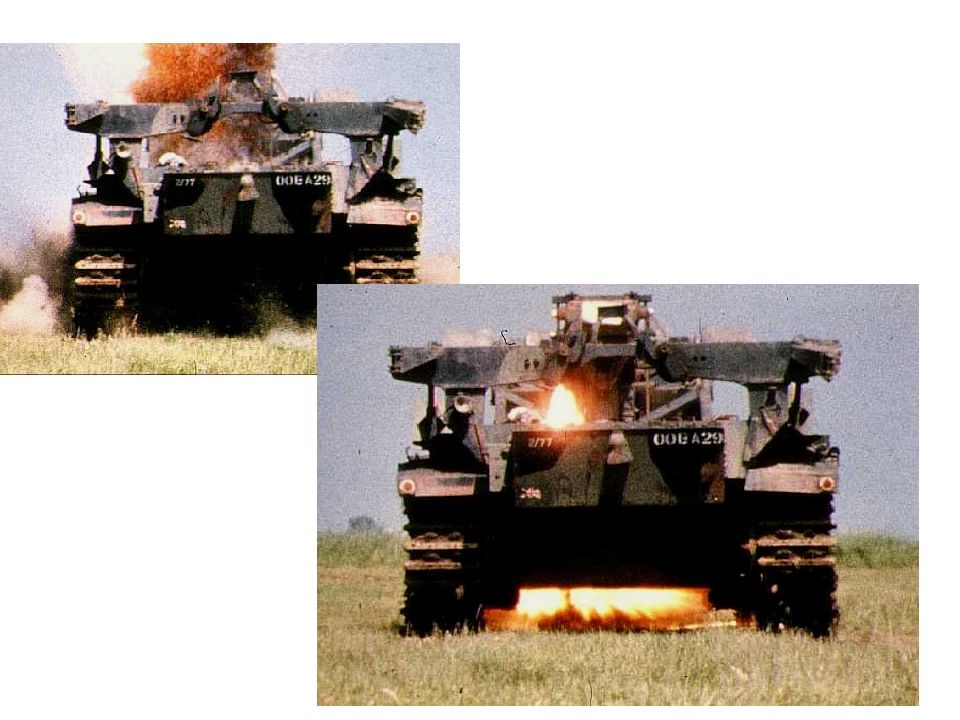

Для установки міни ПМН необхідно: - установити в міну запал МД-9; - відкрити лунку по розмірам міни глибиною 3,5-4см; - встановити міну в лунку і висмикнути запобіжну чеку; - замаскувати міну. Міни ПМН знешкоджувати забороняється. Встановлені міни знищують - зарядом тротилу 200 г, встановленим поряд - приїздом по мінному полю танків із тралами (катками )

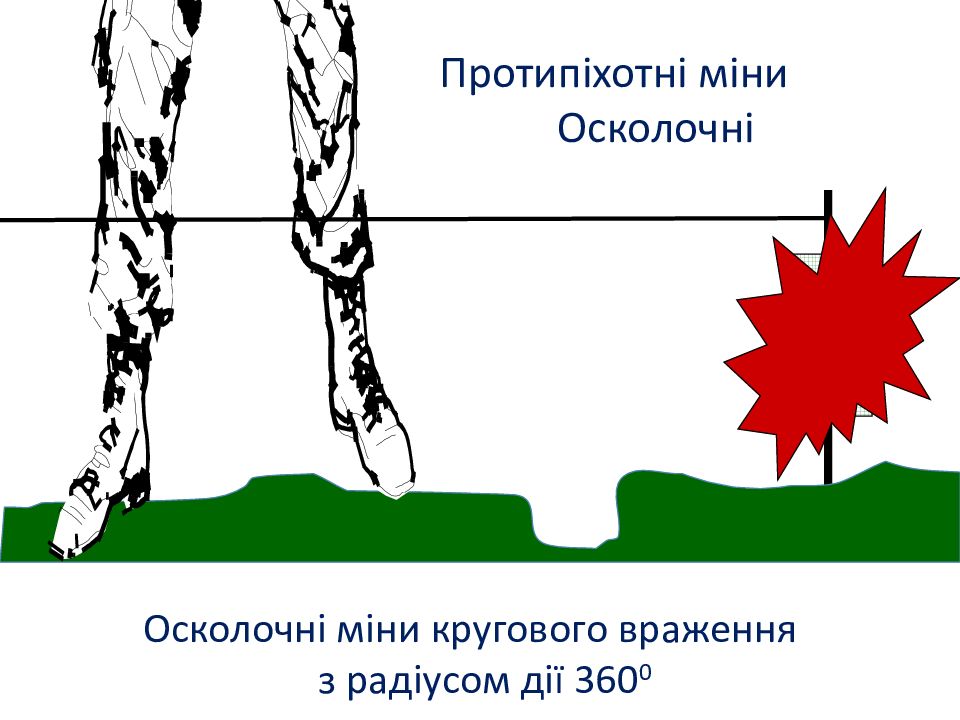

Осколочні міни кругового враження з радіусом дії 360 0

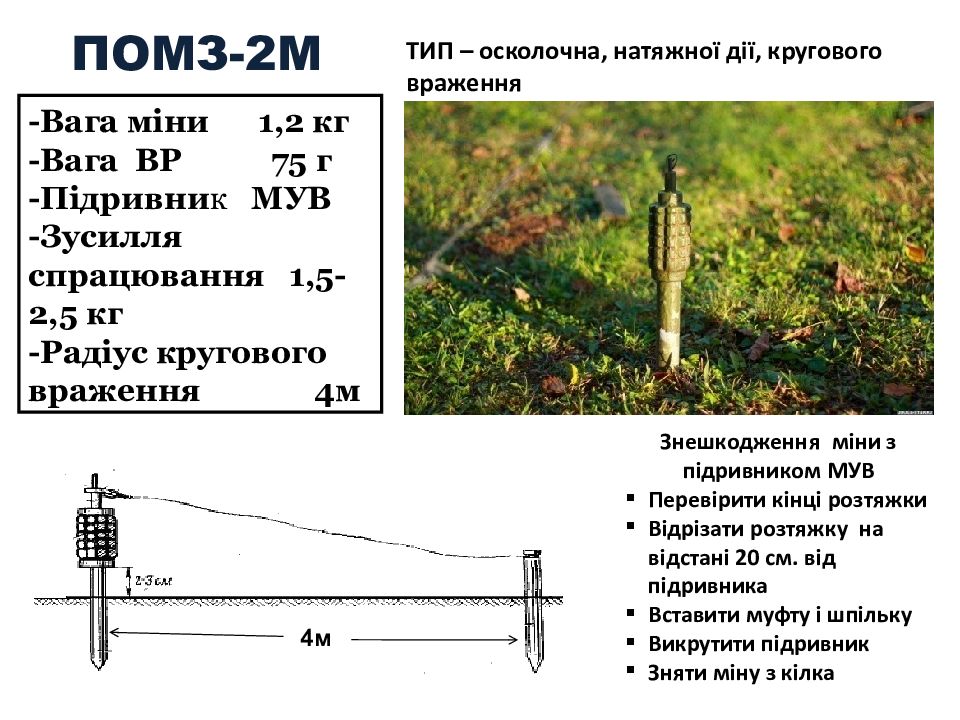

ТИП – осколочна, натяжної дії, кругового враження -Вага м і ни 1,2 кг -Вага ВР 75 г -Підривни к МУВ -Зусилля спрацювання 1,5-2,5 кг -Радіус кругового враження 4м Знешкодження міни з підривником МУВ Перевірити кінці розтяжки Відрізати розтяжку на відстані 20 см. від підривника Вставити муфту і шпільку Викрутити підривник Зняти міну з кілка 4м
Вага м і ни 5 кг Вага ВР 0,66 кг Підривник МУВ Зусилля спрацювання 1,5-2,5кг Число осколків 2500 Радіус суцільної поразки 25м ТИП - осколочна, кругового враження, вистрибуюча

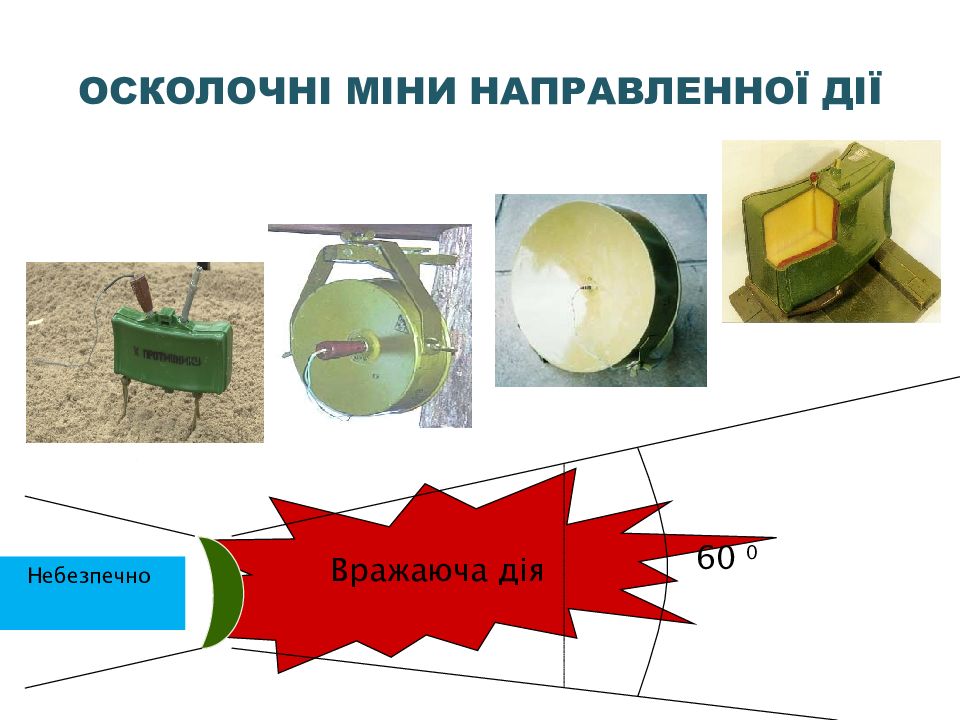

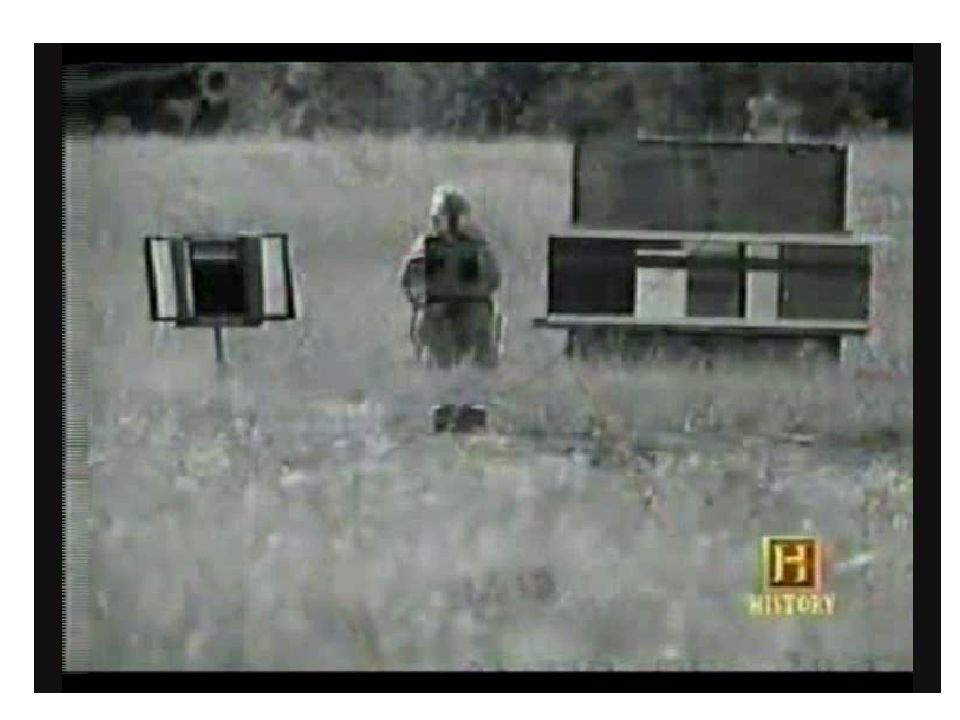

Небезпечно 60 0 Вражаюча дія ОСКОЛОЧНІ МІНИ НАПРАВЛЕННОЇ ДІЇ

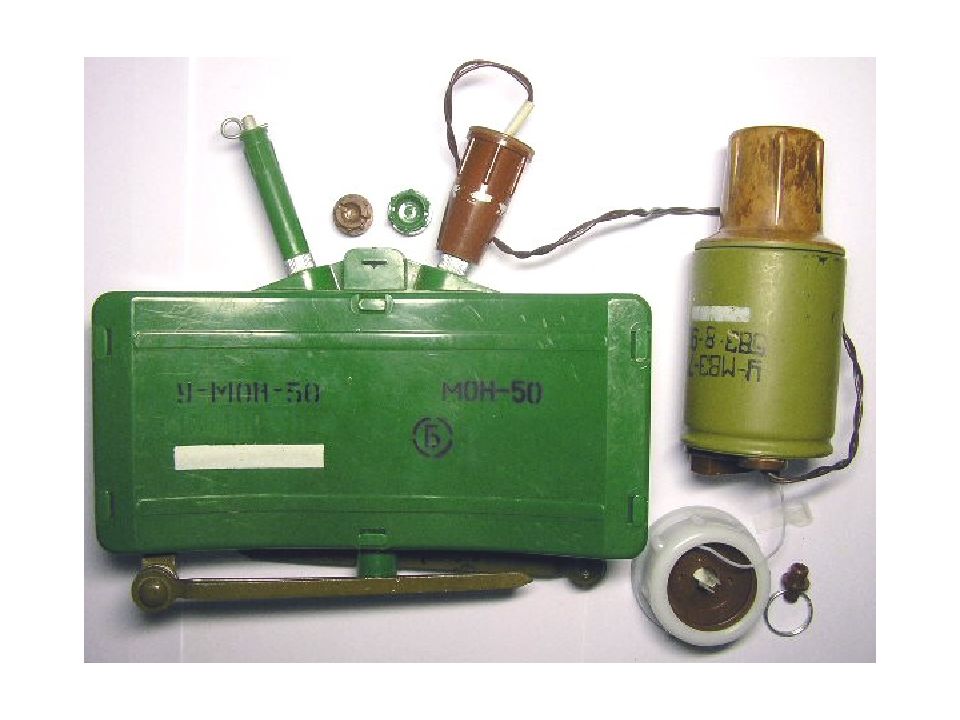

Вага м і ни 2 кг Вага ВР 0,7 кг Підривник МУВ, ЕДП Зусилля спрацювання 1,5-2,5кг Матеріал корпусу - пластмаса Число осколків 485-540 Сектор враження на дістанції 50м-45м ТИП – осколочна, направленої д ії Для установки міни МОН-50 на грунт необхідно: - повернути міну випуклою стороною у напрямку цілі; - навести міну на ціль; - закрутити в запальне гніздо міни електродетонатор; - замаскувати міну.

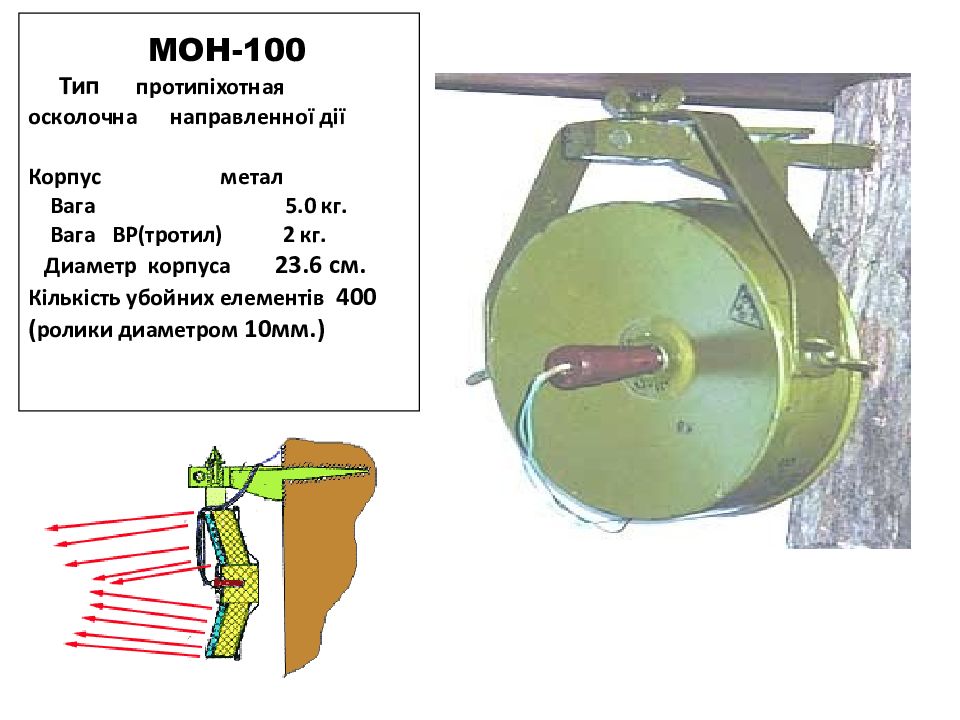

МОН-100 Тип протипіхотная осколочна направленної дії Корпус метал Вага 5.0 кг. Вага ВР(тротил) 2 кг. Диаметр корпуса 23.6 см. Кількість убойних елементів 400 ( ролики диаметром 10мм.)
Характеристика міни Тип протипіхотна осколочна, керована, направленого враження. Корпус……………………………… сталь. Вага............................…………… 25.0 кг. Вага ВР(тротил)…... …12 кг. Диаметр корпуса………..… … 43.4 см.. Толщина корпуса...................... 13 см. Кількість убойних элементів......900 (ролики діаметром 10мм.) МОН - 200

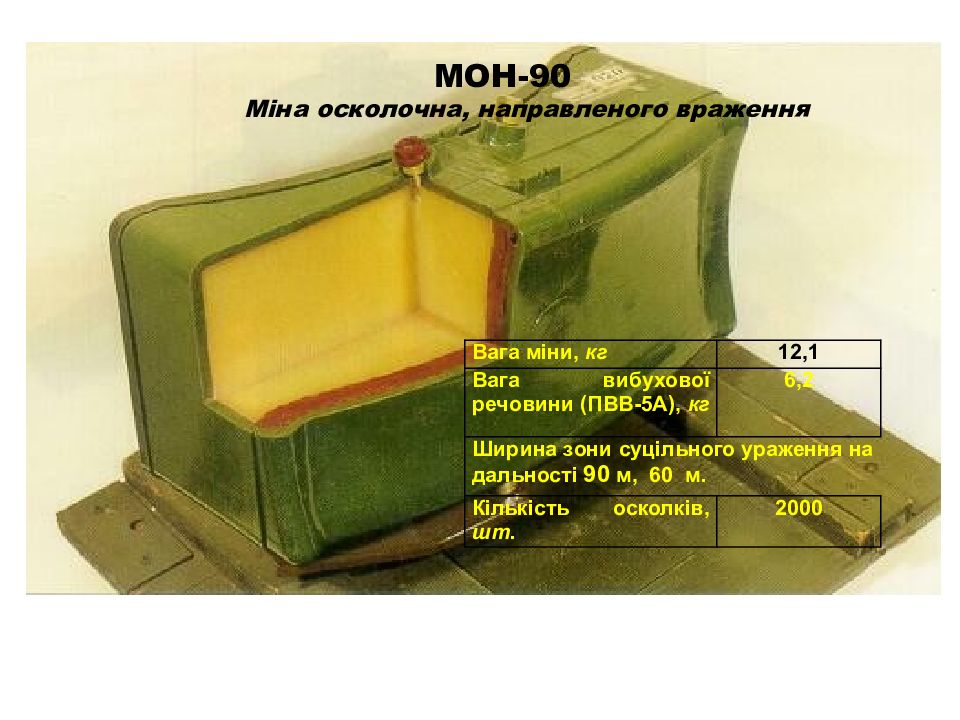

Вага міни, кг 12,1 Вага вибухової речовини (ПВВ-5А), кг 6,2 Ширина зони суцільного ураження на дальності 90 м, 60 м. Кількість осколків, шт. 2000 МОН-90 Міна осколочна, направленого враження

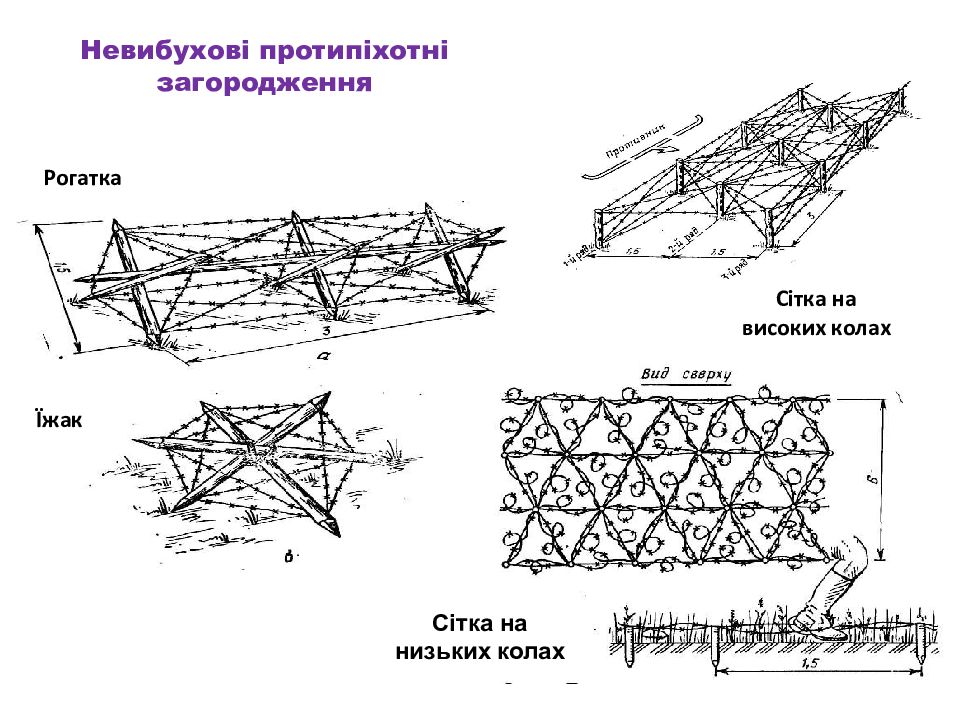

Невибухові протипіхотні загородження Сітка на високих колах Рогатка Їжак Сітка на низьких колах

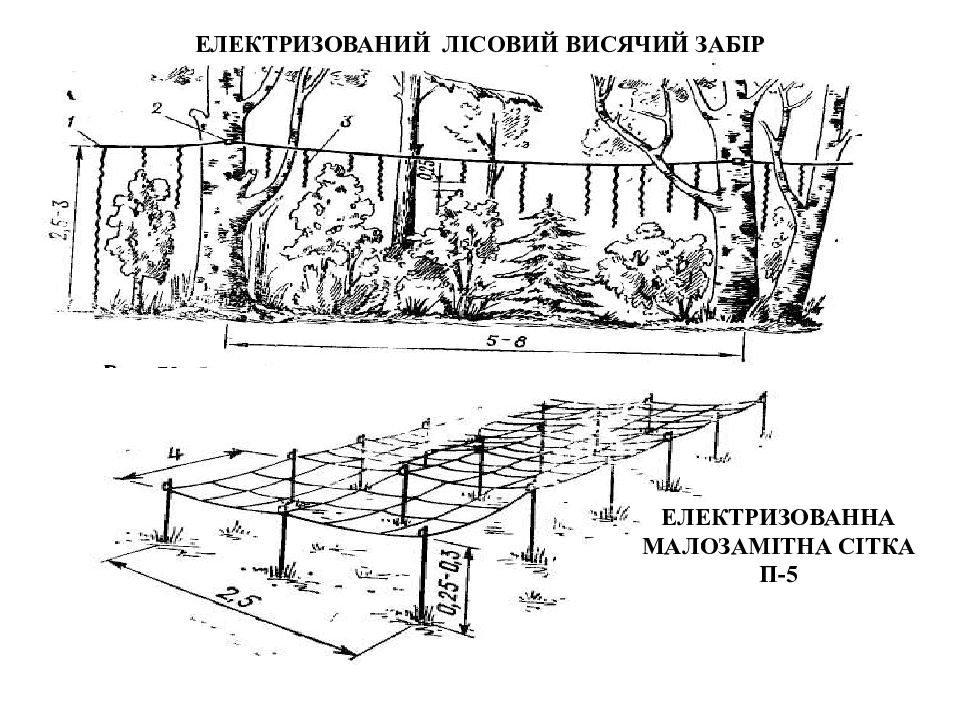

ЕЛЕКТРИЗОВАНИЙ ЛІСОВИЙ ВИСЯЧИЙ ЗАБІР ЕЛЕКТРИЗОВАННА МАЛОЗАМІТНА СІТКА П-5

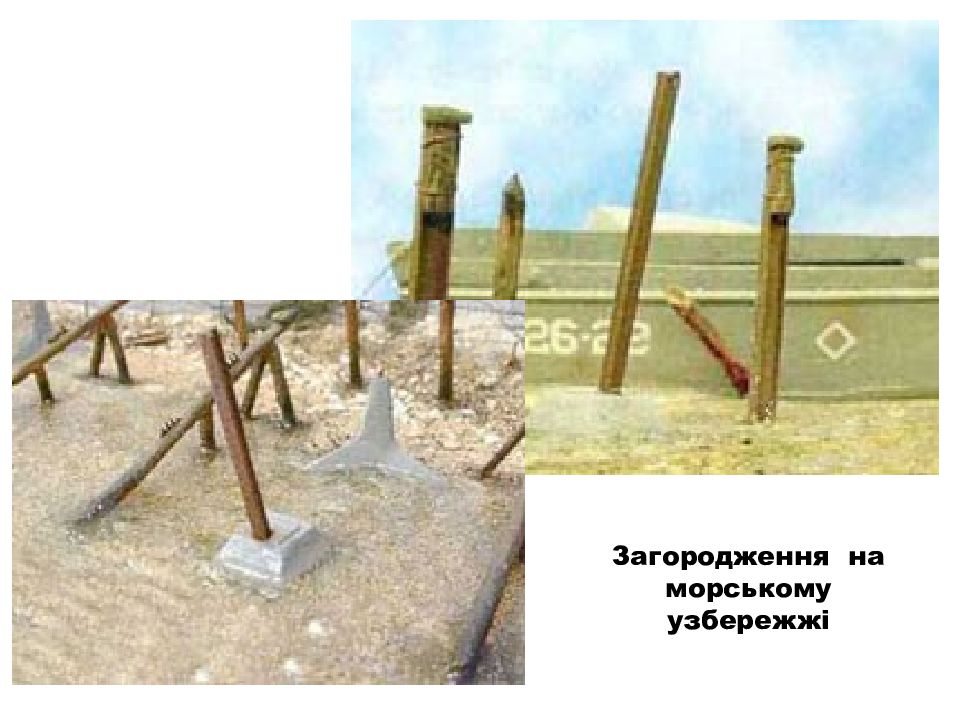

Загородження на морському узбережжі

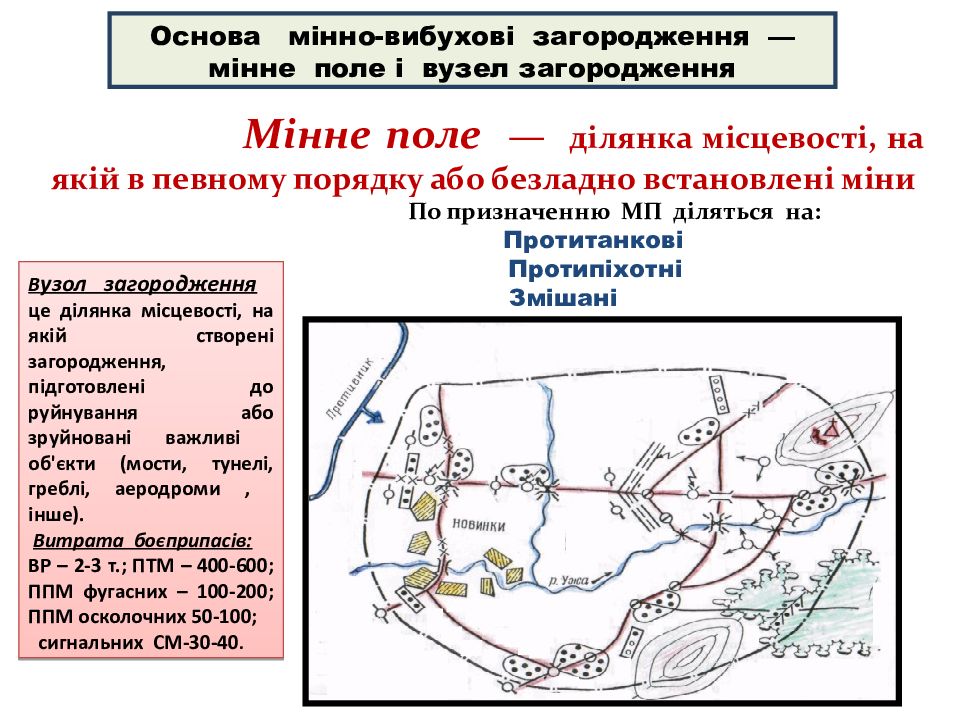

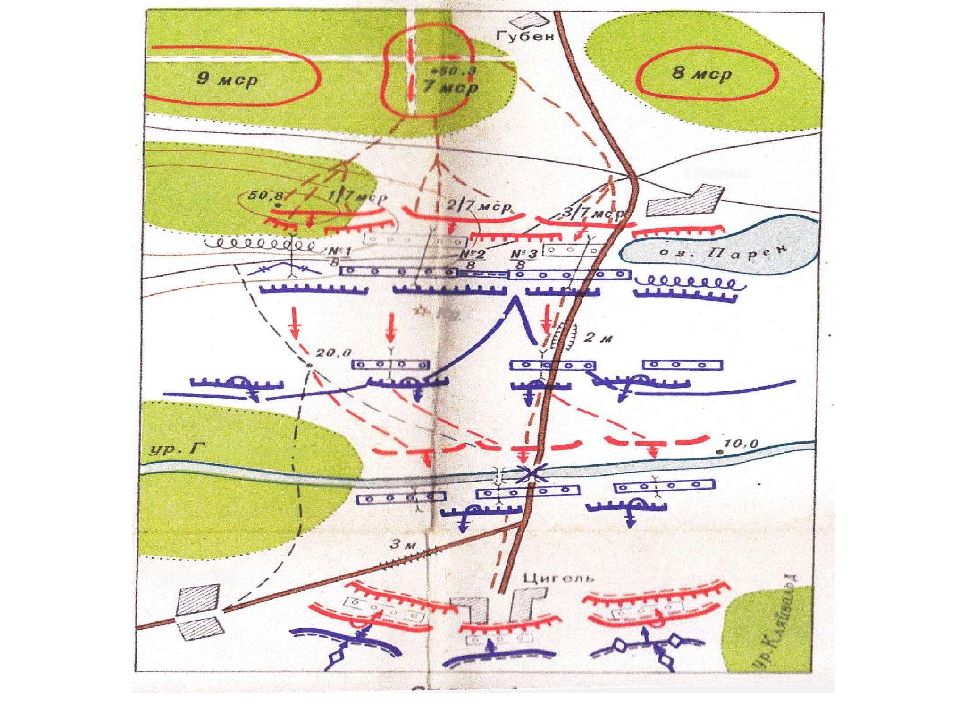

Основа мінно-вибухові загородження — мінне поле і вузел загородження Мінне поле — ділянка місцевості, на якій в певному порядку або безладно встановлені міни По призначенню МП діляться на: Протитанкові Протипіхотні Змішані В узол загородження це ділянка місцевості, на якій створені загородження, підготовлені до руйнування або зруйновані важливі об'єкти (мости, тунелі, греблі, аеродроми, інше). Витрата боєприпасів: ВР – 2-3 т.; ПТМ – 400-600; ППМ фугасних – 100-200; ППМ осколочних 50-100; сигнальних СМ-30-40.

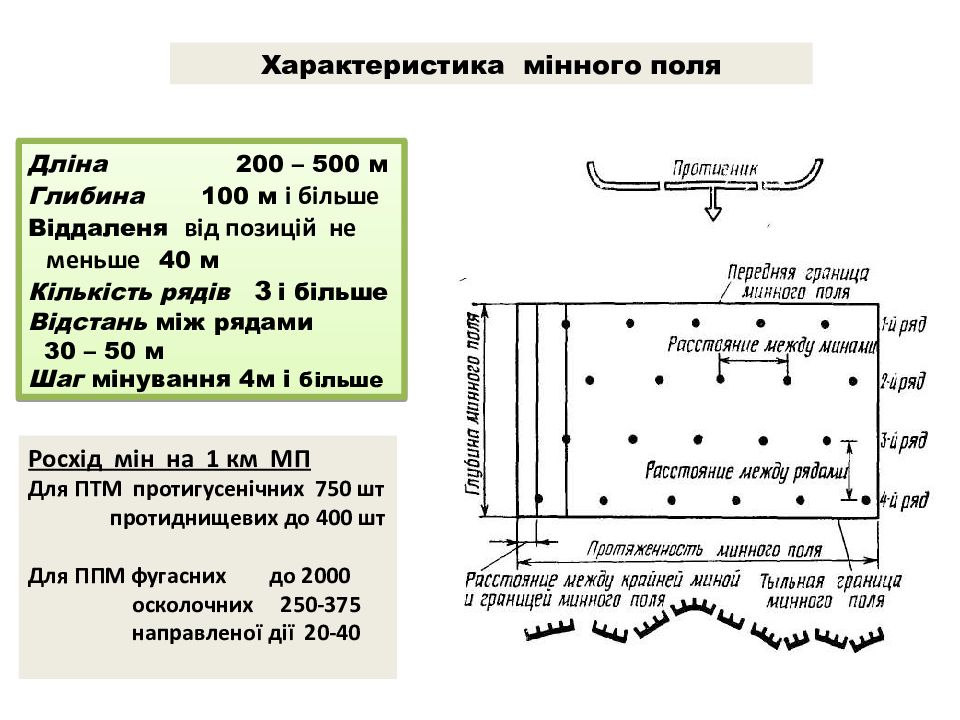

Характеристика мінного поля Дліна 200 – 500 м Глибина 100 м і більше Віддаленя від позицій не меньше 40 м Кількість рядів 3 і більше Відстань між рядами 30 – 50 м Шаг мінування 4м і більше Росхід мін на 1 км МП Для ПТМ протигусенічних 750 шт протиднищевих до 400 шт Для ППМ фугасних до 2000 осколочних 250-375 направленої дії 20-40

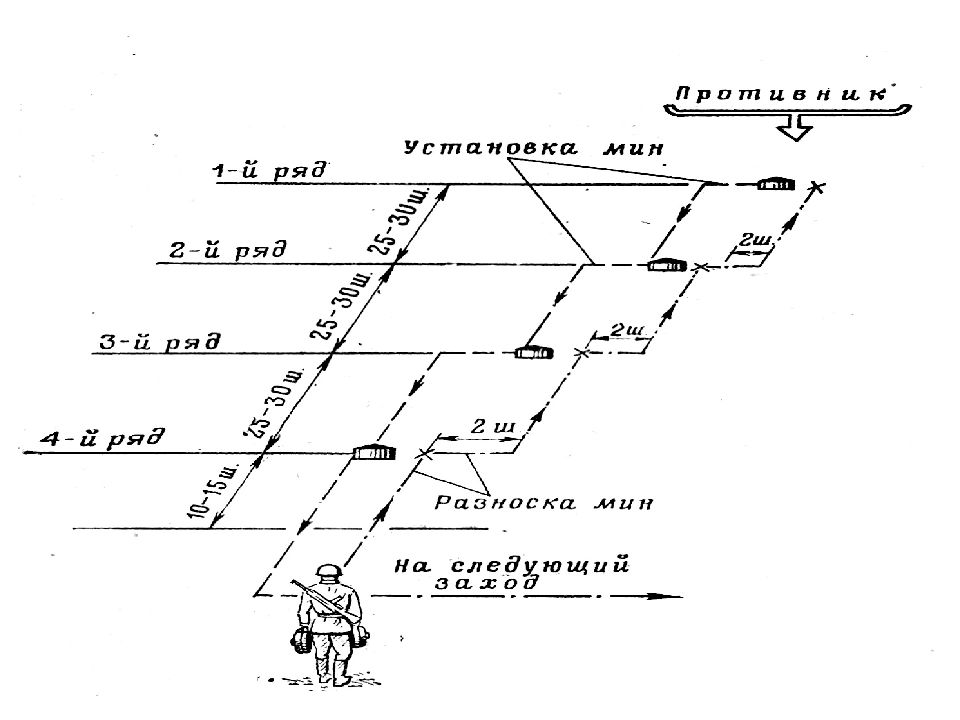

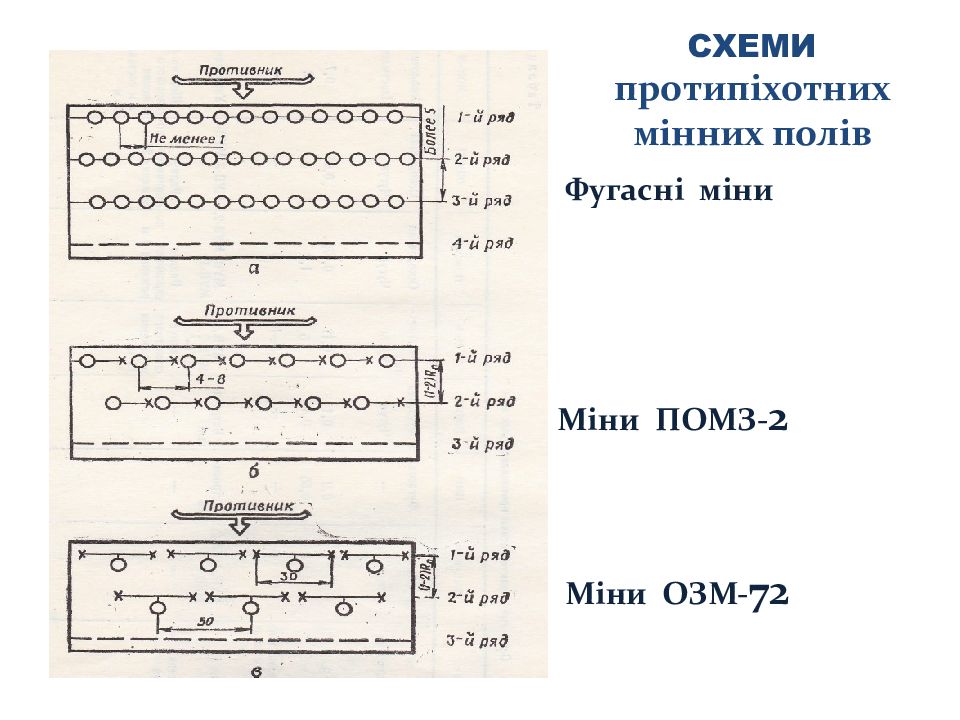

СХЕМИ протипіхотних мінних полів Фугасні міни Міни ПОМЗ- 2 Міни ОЗМ- 72

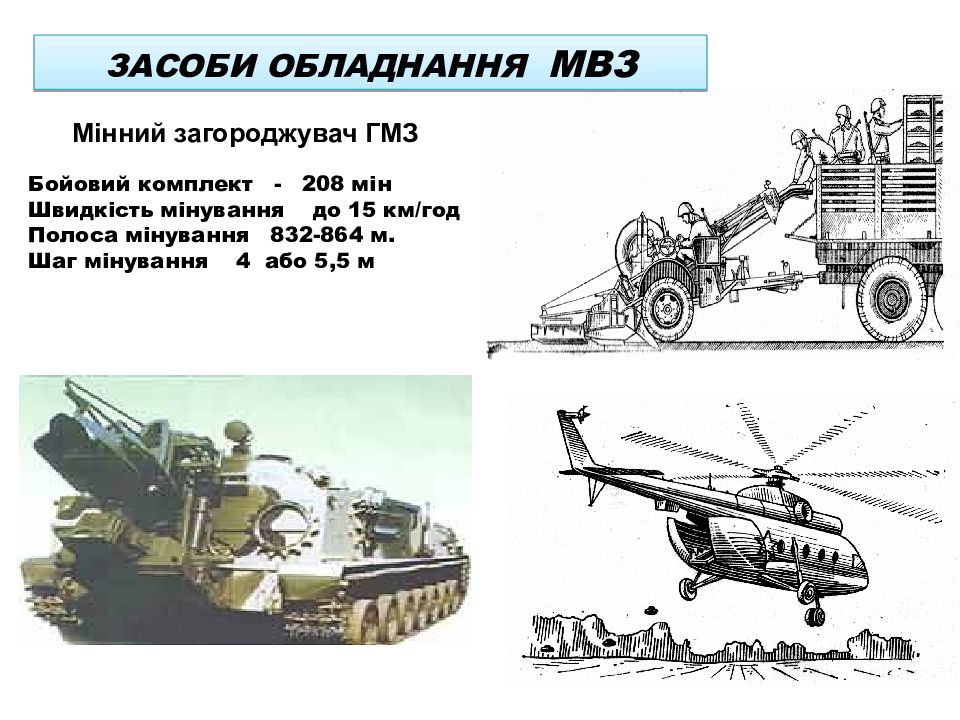

Мінний загороджувач ГМЗ Бойовий комплект - 208 мін Швидкість мінування до 15 км/год Полоса мінування 832-864 м. Шаг мінування 4 або 5,5 м ЗАСОБИ ОБЛАДНАННЯ МВЗ

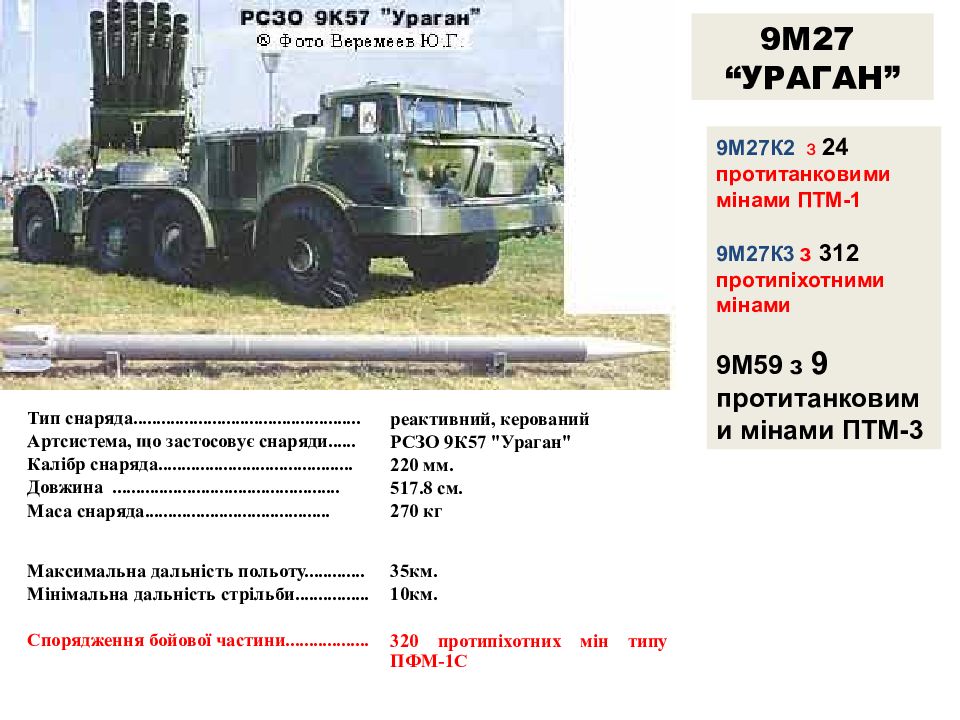

Тип снаряда................................................. реактивний, керований Артсистема, що застосовує снаряди...... РСЗО 9К57 "Ураган" Калібр снаряда.......................................... 220 мм. Довжина................................................. 517.8 см. Маса снаряда........................................ 270 кг Максимальна дальність польоту............. 35км. Мінімальна дальність стрільби................ 10км. Спорядження бойової частини.................. 320 протипіхотних мін типу ПФМ-1С 9М27 “УРАГАН” 9М27К2 з 24 протитанковими мінами ПТМ-1 9М27К3 з 312 протипіхотними мінами 9М59 з 9 протитанковими мінами ПТМ-3

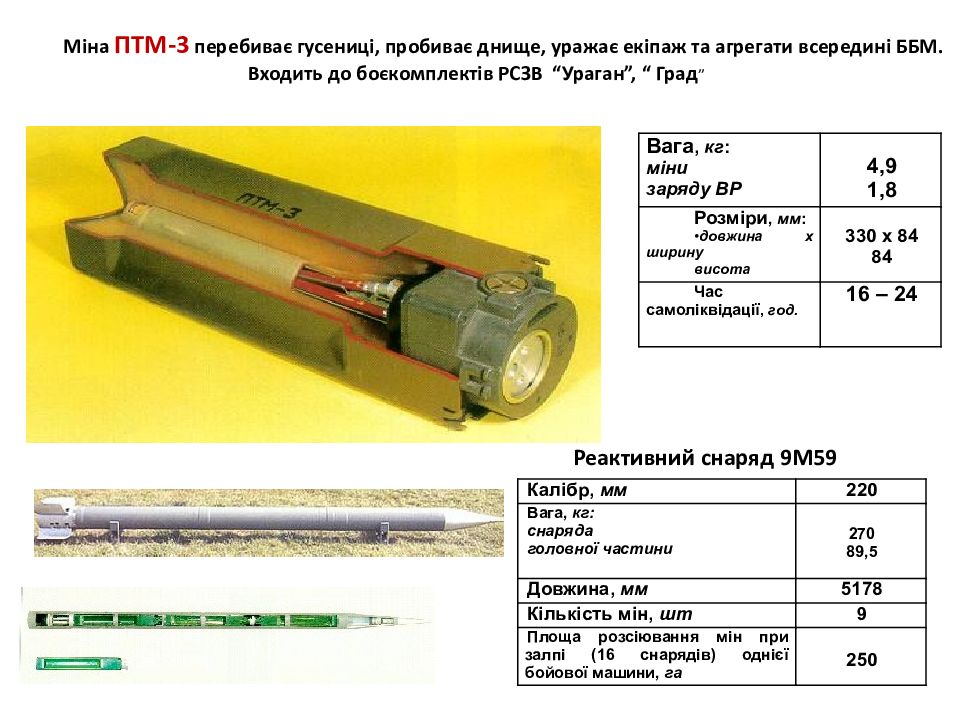

Вага, кг : міни заряду ВР 4,9 1,8 Розміри, мм : довжина х ширину висота 330 х 84 84 Час самоліквідації, год. 16 – 24 Міна ПТМ-3 перебиває гусениці, пробиває днище, уражає екіпаж та агрегати всередині ББМ. Входить до боєкомплектів РСЗВ “Ураган”, “ Град ” Реактивний снаряд 9М59 Калібр, мм 220 Вага, кг: снаряда головної частини 270 89,5 Довжина, мм 5178 Кількість мін, шт 9 Площа розсіювання мін при залпі (16 снарядів) однієї бойової машини, га 250
Вага, кг : міни заряду ВР 1,6 1,1 Розміри, мм : довжина х ширину висота 337 х 69 70 Мінами ПТМ-1 можуть споряджатися реактивні снаряди 9М27К2, які застосовуються РСЗВ “Ураган”.

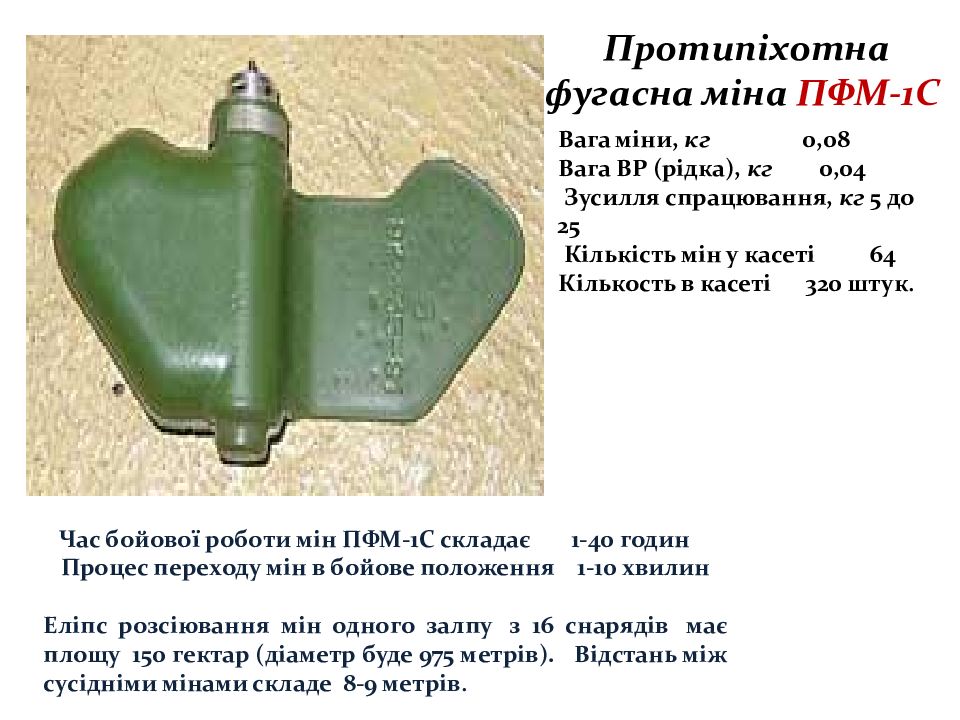

Час бойової роботи мін ПФМ-1С складає 1-40 годин Процес переходу мін в бойове положення 1-10 хвилин Еліпс розсіювання мін одного залпу з 16 снарядів має площу 150 гектар (діаметр буде 975 метрів). Відстань між сусідніми мінами складе 8-9 метрів. Протипіхотна фугасна міна ПФМ-1С Вага міни, кг 0,08 Вага ВР (рідка), кг 0,04 Зусилля спрацювання, кг 5 до 25 Кількість мін у касеті 64 Кількость в касеті 320 штук.
ЗАКІНЧЕННЯ В ході відпрацювання навчальних питань ми розглянули мету, задачі інженерного забезпечення бою, класифікацію інженерних загороджень, а також призначення і основні характеристики протитанкових та протипіхотних мін. Навчальні питання відпрацьовані в повному обсязі. Завдання на самостійну роботу – висвітлено на наступному слайді.

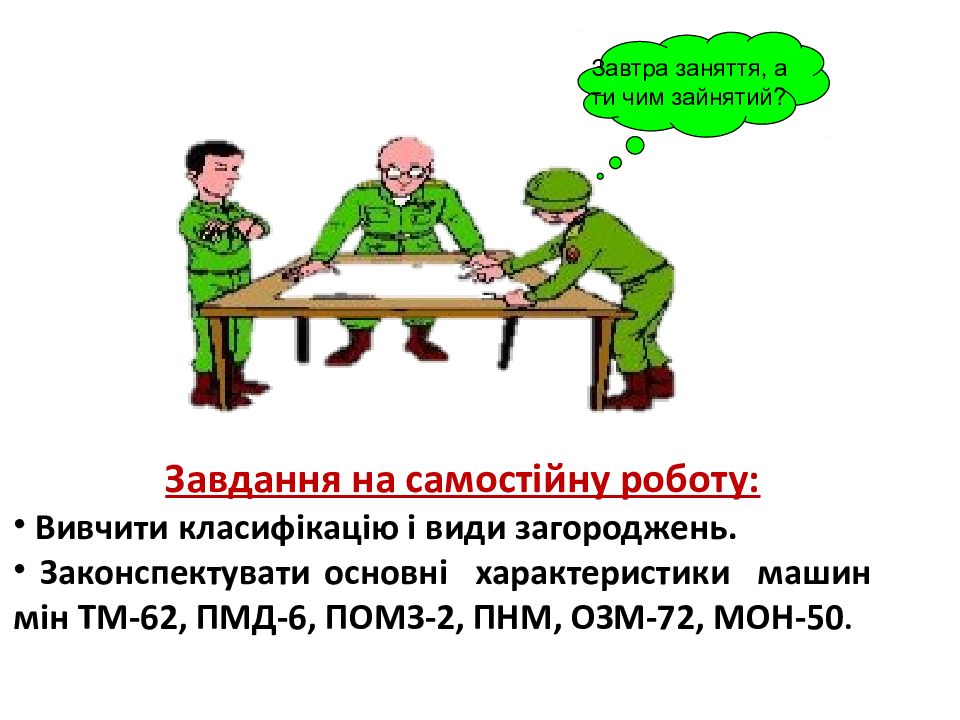

Завдання на самостійну роботу: Вивчити класифікацію і види загороджень. Законспектувати основні характеристики машин мін ТМ-62, ПМД-6, ПОМЗ-2, ПНМ, ОЗМ-72, МОН-50. Завтра заняття, а ти чим зайнятий?
Питання ??? КІНЕЦЬ ЗАНЯТТЯ

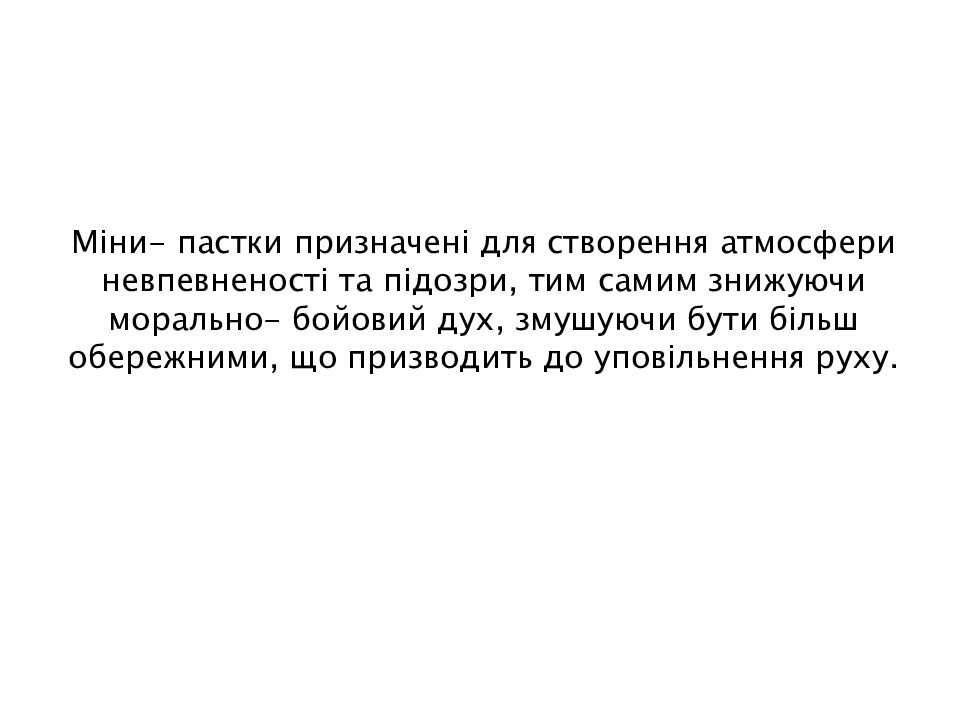

Міни- пастки призначені для створення атмосфери невпевненості та підозри, тим самим знижуючи морально- бойовий дух, змушуючи бути більш обережними, що призводить до уповільнення руху.
Характеристика міни СМ Тип ………………. сигнальна звуко-світлова Корпус……………………………………........сталь. Вага............................………………………400г. Діаметр …………………………………...…..2.5 см. Висота ………………………….........27.8 см. Чутливість …………………………...1 - 17 кг. Тривалість звукового сигналу.........8-10 сек. Дальність слышимости зв. сигнала......до 500м. Кількість светящих звездок.........................12-15. Час роботи світлового сигналу...........10-12 сек. Висота підйому звездок.....................5-15 метров. Сигнальная мина СМ
