2 14.02.2019 Содержание Миссия Системного оператора. Иерархия Системного оператора. Задачи, решаемые на каждом уровне иерархии. Субъекты оперативно-диспетчерское управления. НТД, регламентирующие оперативно-диспетчерское управление. 5. Управление режимами энергосистем в реальном времени.
3 14.02.2019 Существовавшая структура диспетчерского управления ЕЭС России ЦДУ ОДУ ЦДС ОДС ПЭС ОДС РЭС Объект Электростанция Объект потребителя ДС потребителя потребитель АО-энерго Вертикально интегрированная компания
4 14.02.2019 Основные определения Потребители электрической и тепловой энергии – лица, приобретающие электрическую и тепловую энергию для собственных бытовых и (или) производственных нужд. Субъекты электроэнергетики – лица, осуществляющие деятельность в сфере электроэнергетики, в том числе производство, поставки, продажу электрической, электроснабжение потребителей, предоставление услуг по передаче электрической энергии, оперативно-диспетчерскому управлению в электроэнергетике, сбыт электрической энергии, организацию купли-продажи электрической энергии. Объекты электроэнергетики Генерирующие компании Сетевые компании Энергосбытовые компании Субъекты оперативно-диспетчерского управления Объекты электроэнергетики Электростанции Объекты Электросетевого хозяйства Объекты компаний Объекты (здания, дисп. пункты) Объекты электроэнергетики – имущественные объекты, непосредственно используемые в процессе производства, передачи электрической энергии, оперативно-диспетчерского управления в электроэнергетике и сбыта электрической энергии, в том числе объекты электросетевого хозяйства. Объекты электросетевого хозяйства – линии электропередачи, трансформаторные и иные подстанции, распределительные пункты и иное предназначенное для обеспечения электрических связей и осуществления передачи электрической энергии оборудование.

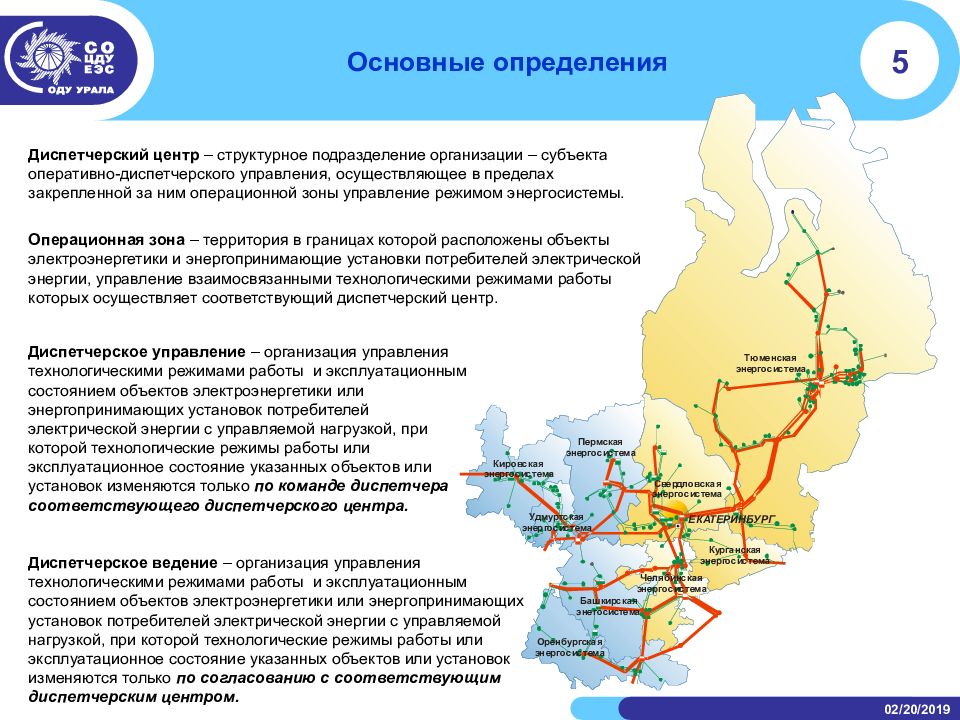

5 14.02.2019 Основные определения Операционная зона – территория в границах которой расположены объекты электроэнергетики и энергопринимающие установки потребителей электрической энергии, управление взаимосвязанными технологическими режимами работы которых осуществляет соответствующий диспетчерский центр. Диспетчерский центр – структурное подразделение организации – субъекта оперативно-диспетчерского управления, осуществляющее в пределах закрепленной за ним операционной зоны управление режимом энергосистемы. Диспетчерское ведение – организация управления технологическими режимами работы и эксплуатационным состоянием объектов электроэнергетики или энергопринимающих установок потребителей электрической энергии с управляемой нагрузкой, при которой технологические режимы работы или эксплуатационное состояние указанных объектов или установок изменяются только по согласованию с соответствующим диспетчерским центром. Диспетчерское управление – организация управления технологическими режимами работы и эксплуатационным состоянием объектов электроэнергетики или энергопринимающих установок потребителей электрической энергии с управляемой нагрузкой, при которой технологические режимы работы или эксплуатационное состояние указанных объектов или установок изменяются только по команде диспетчера соответствующего диспетчерского центра.
6 14.02.2019 Субъект оперативно-диспетчерского управления. Определение. - системный оператор Единой энергетической системы России - c пециализированная организация, осуществляющая единоличное управление технологическими режимами работы объектов электроэнергетики и уполномоченная на выдачу оперативных диспетчерских команд и распоряжений, обязательных для всех субъектов оперативно-диспетчерского управления, субъектов электроэнергетики и потребителей электрической энергии с управляемой нагрузкой; - иные субъекты оперативно-диспетчерского управления (организации и физические лица), уполномоченные на выдачу оперативных диспетчерских команд и распоряжений, обязательных для субъектов оперативно-диспетчерского управления нижестоящего уровня, субъектов электроэнергетики и потребителей электрической энергии с управляемой нагрузкой в пределах зон диспетчерской ответственности соответствующих субъектов оперативно-диспетчерского управления, деятельность которых осуществляется на основании договоров с системным оператором и иными субъектами оперативно-диспетчерского управления и подчинена оперативным диспетчерским командам и распоряжениям субъектов оперативно-диспетчерского управления вышестоящего уровня. Субъектами оперативно-диспетчерского управления являются:
7 14.02.2019 Миссия Системного оператора Генераторам – вырабатывать (продавать) электроэнергию Потребителям – получать (покупать) электроэнергию нормативного качества Сетям и генераторам – с оптимальными издержками эксплуатировать оборудование, в том числе своевременно его ремонтировать Системный оператор Администрация рынка Сетевые компании Энерго- сбытовые компании Генерирующие компании Общий электроэнергетический режим Миссия диспетчерского управления реализуется через деловые процессы, суть которых состоит в следующем: Управление электроэнергетическим режимом в целях непрерывного обеспечения возможностей: Определение на предстоящие отрезки времени (различной протяженности и отдаленности) областей допустимых значений параметров режимов электроэнергетической системы Не допущение выхода параметров режима работы энергосистемы (и отдельного оборудования) за границы заблаговременно определенной области допустимых значений Обеспечение внутри области допустимых значений оптимальных значений параметров режима в соответствии с заданной целевой функцией
8 14.02.2019 Иерархия диспетчерского управления ЕЭС России Центральное диспетчерское управление (ЦДУ) Москва Объединенные диспетчерские управления (ОДУ) Москва, С-Петербург, Пятигорск, Самара, Екатеринбург, Кемерово, Хабаровск Региональные диспетчерские управления (РДУ) 53 управления Сетевые компании Системный оператор Генерирующие компании Росэнергоатом Потребители Иные субъекты оперативно- диспетчерского управления Системный оператор – верхний уровень системы оперативно-диспетчерского управления Услуги по оперативно-диспетчерскому управлению в электроэнергетике – комплекс мер по централизованному управлению технологическими режимами работы технических устройств электростанций, электрических сетей и энергопринимающего оборудования потребителей электрической энергии с управляемой нагрузкой, осуществляемых в целях обеспечения надежного электроснабжения и качества электрической энергии, соответствующих электрическим регламентам и иным обязательным требованиям.
9 14.02.2019 География филиалов ОАО «СО - ЦДУ ЕЭС» ОДУ
10 14.02.2019 Иные субъекты оперативно-диспетчерского управления Субъект оперативно-диспетчерского управления Зона диспетчерской ответственности Технологически изолированные территориальные электроэнергетические системы ОАО "Камчатскэнерго" Электроэнергетическая система Камчатской области ОАО "Магаданэнерго" Электроэнергетическая система Магаданской области ОАО Акционерная компания "Якутскэнерго" Западный район электроэнергетической системы Республики Саха (Якутия) (Мирнинский и Ленский районы, Сунтарский, Нюрбинский, Вилюйский и Верхневилюйский улусы (районы)), Центральный район электроэнергетической системы Республики Саха (Якутия) (Горный, Хангаласский, Мегино-Кангаласский, Амгинский, Чурапчинский, Усть-Алданский, Таттинский, Томпонский и Намский улусы (районы), г. Якутск) ОАО "Сахалинэнерго" Электроэнергетическая система Сахалинской области ОАО "Таймырэнерго" Электроэнергетическая система Таймырского (Долгано-Ненецкого) автономного округа ОАО "Чукотэнерго" Электроэнергетическая система Чукотского автономного округа Электроэнергетические системы, работающие в составе ЕЭС ОАО «Башкирэнерго» ЗАО «РДУ Татэнерго» ОАО «Иркутскэнерго» ОАО «Новосибирскэнерго» Электроэнергетическая система Республики Башкирия Электроэнергетическая система Республики Татарстан Электроэнергетическая система Иркутской области Электроэнергетическая система Новосибирской области Субъекты оперативно-диспетчерского управления нижестоящего уровня по отношению к системному оператору осуществляют оперативно-диспетчерское управление в электроэнергетике в пределах зон своей диспетчерской ответственности.
11 14.02.2019 Сформированная структура оперативно-диспетчерского управления ВЛ и оборудованием энергообъектов электросетевых компаний Системный оператор- ОАО «СО - ЦДУ ЕЭС» Филиал ОАО «СО - ЦДУ ЕЭС» ОДУ Урала Свердловское РДУ Челябинское РДУ Курганское РДУ Пермское РДУ Оренбургское РДУ Кировское РДУ Удмуртское РДУ Тюменское РДУ РДУ ОАО «Башкирэнерго» Объекты электросетевого хозяйства Свердловского ПМЭС Объекты электросетевого хозяйства ОАО «Свердловэнерго» Объекты электросетевого хозяйства ОАО «Курганэнерго» Объекты электросетевого хозяйства Челябинского ПМЭС Объекты электросетевого хозяйства Пермского ПМЭС Объекты электросетевого хозяйства МЭС Западной Сибири Объекты электросетевого хозяйства Оренбургского ПМЭС Объекты электросетевого хозяйства ОАО «Челябэнерго» Объекты электросетевого хозяйства ОАО «Оренбургэнерго» Объекты электросетевого хозяйства ОАО «Пермэнерго» Объекты электросетевого хозяйства ОАО «Кировэнерго» Объекты электросетевого хозяйства ОАО «Удмуртэнерго» Объекты электросетевого хозяйства ОАО «Тюменьэнерго» Диспетчер МЭС Урала Диспетчер МЭС Западной Сибири
12 14.02.2019 Перспективы изменения иерархии системы управления электрическими сетями ЕЭС России Существующая иерархическая система управления объектами электрических сетей Утвержденная иерархическая система управления объектами электрических сетей (создание ЦУС) ЦДУ ОДУ РДУ ДС ПЭС ДС РЭС Объект РСК ДС ФСК ДС МЭС ДС ПМЭС Объект ЕНЭС ЦДУ ОДУ РДУ ДС ПЭС ДС РЭС Объект РСК ИА ФСК ЦУС МЭС ЦУС ПМЭС Объект ЕНЭС Системный оператор Распределительные сетевые компании Федеральная сетевая компания Федеральная сетевая компания Системный оператор Распределительные сетевые компании
13 14.02.2019 Сформированная структура оперативно-диспетчерского управления электростанциями генерирующих компаний (ОГК, ТГК )
14 14.02.2019 Задачи, решаемые на уровнях иерархии Для Объединенных диспетчерских управлений это в первую очередь: -обеспечение надежного и экономичного функционирования и развития ОЭС в составе ЕЭС России; -создание условий для эффективного функционирования рынка электроэнергии и оптимального использования энергетических мощностей и ресурсов региона ОЭС; -обеспечение оптимального управления балансами электрической энергии и мощности ОЭС как при долгосрочном и краткосрочном планировании режимов, так и в цикле оперативного управления. Основная задача системного оператора – организация централизованного оперативно-технологического (диспетчерского) управления Единой энергетической системой России. Для Региональных диспетчерских управлений дополнительно: – координация технологического процесса производства, передачи и распределения электрической энергии и мощности энергосистемы в составе ЕЭС России.

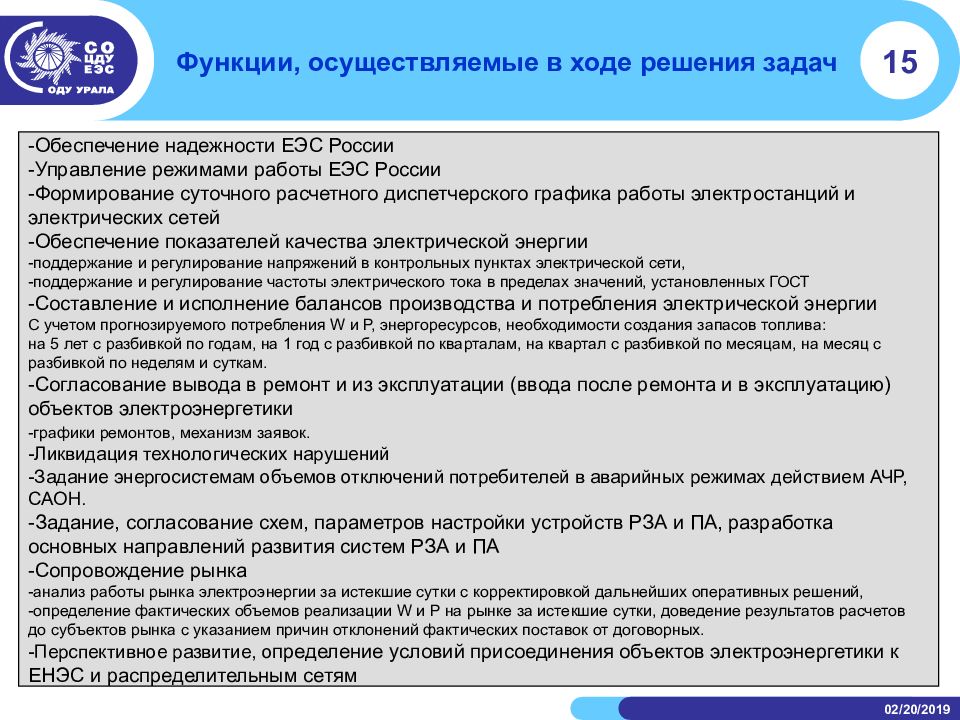

15 14.02.2019 Функции, осуществляемые в ходе решения задач -Обеспечение надежности ЕЭС России -Управление режимами работы ЕЭС России -Формирование суточного расчетного диспетчерского графика работы электростанций и электрических сетей -Обеспечение показателей качества электрической энергии -поддержание и регулирование напряжений в контрольных пунктах электрической сети, -поддержание и регулирование частоты электрического тока в пределах значений, установленных ГОСТ -Составление и исполнение балансов производства и потребления электрической энергии С учетом прогнозируемого потребления W и Р, энергоресурсов, необходимости создания запасов топлива: на 5 лет с разбивкой по годам, на 1 год с разбивкой по кварталам, на квартал с разбивкой по месяцам, на месяц с разбивкой по неделям и суткам. -Согласование вывода в ремонт и из эксплуатации (ввода после ремонта и в эксплуатацию) объектов электроэнергетики -графики ремонтов, механизм заявок. -Ликвидация технологических нарушений -Задание энергосистемам объемов отключений потребителей в аварийных режимах действием АЧР, САОН. -Задание, согласование схем, параметров настройки устройств РЗА и ПА, разработка основных направлений развития систем РЗА и ПА -Сопровождение рынка -анализ работы рынка электроэнергии за истекшие сутки с корректировкой дальнейших оперативных решений, -определение фактических объемов реализации W и P на рынке за истекшие сутки, доведение результатов расчетов до субъектов рынка с указанием причин отклонений фактических поставок от договорных. -Перспективное развитие, о пределение условий присоединения объектов электроэнергетики к ЕНЭС и распределительным сетям

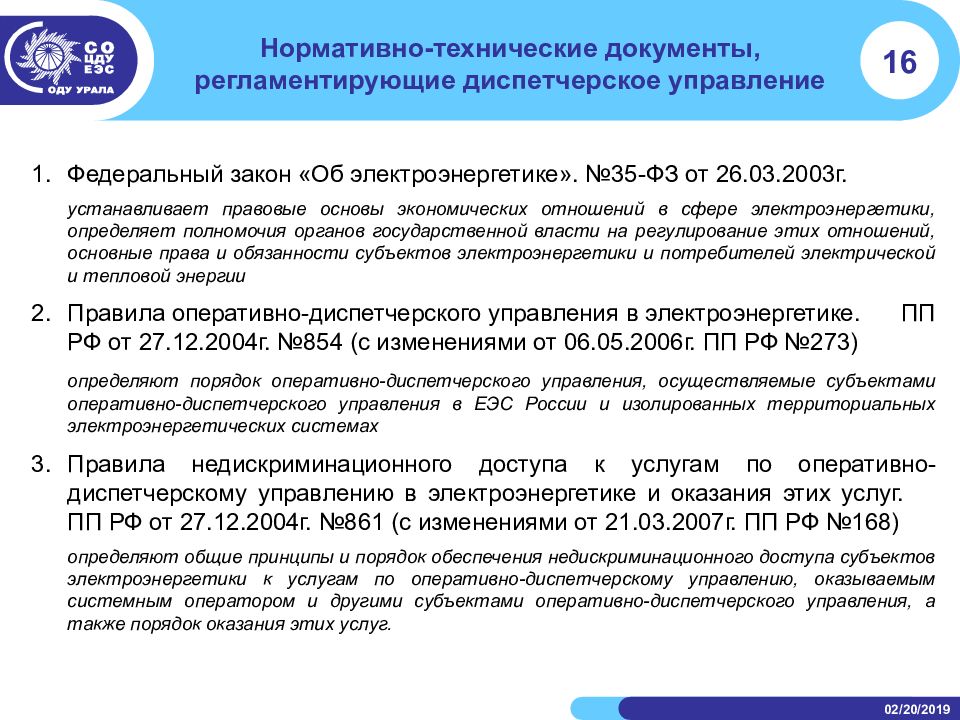

16 14.02.2019 Нормативно-технические документы, регламентирующие диспетчерское управление 1. Федеральный закон «Об электроэнергетике». №35-ФЗ от 26.03.2003г. устанавливает правовые основы экономических отношений в сфере электроэнергетики, определяет полномочия органов государственной власти на регулирование этих отношений, основные права и обязанности субъектов электроэнергетики и потребителей электрической и тепловой энергии 2. Правила оперативно-диспетчерского управления в электроэнергетике. ПП РФ от 27.12.2004г. №854 (с изменениями от 06.05.2006г. ПП РФ №273) определяют порядок оперативно-диспетчерского управления, осуществляемые субъектами оперативно-диспетчерского управления в ЕЭС России и изолированных территориальных электроэнергетических системах Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг. ПП РФ от 27.12.2004г. №861 (с изменениями от 21.03.2007г. ПП РФ №168) определяют общие принципы и порядок обеспечения недискриминационного доступа субъектов электроэнергетики к услугам по оперативно-диспетчерскому управлению, оказываемым системным оператором и другими субъектами оперативно-диспетчерского управления, а также порядок оказания этих услуг.

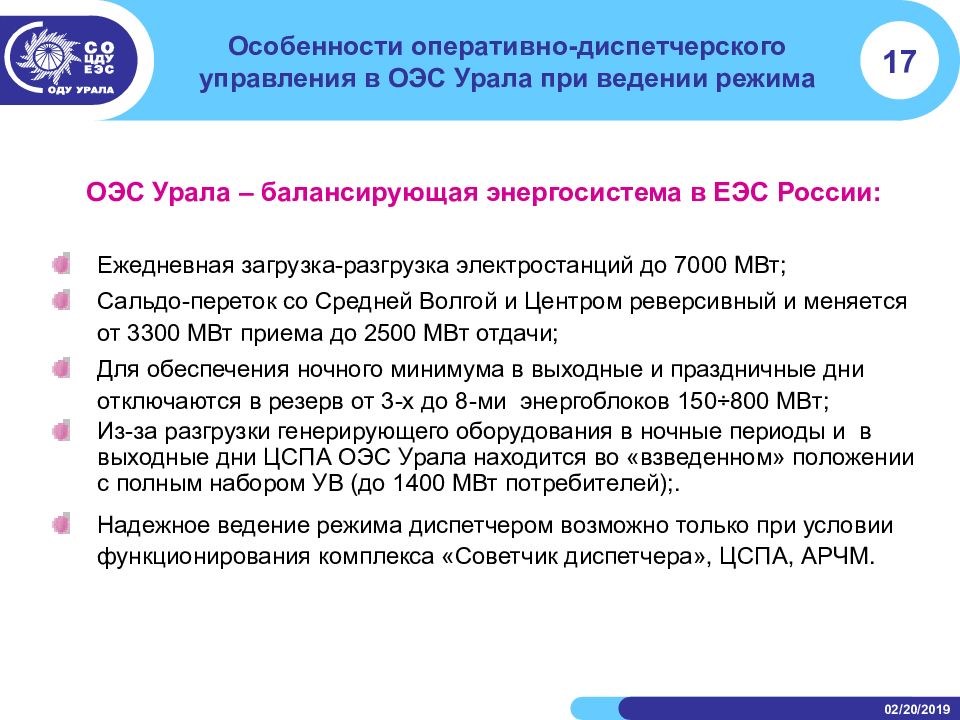

17 14.02.2019 Особенности оперативно-диспетчерского управления в ОЭС Урала при ведении режима ОЭС Урала – балансирующая энергосистема в ЕЭС России: Ежедневная загрузка-разгрузка электростанций до 7000 МВт; Сальдо-переток со Средней Волгой и Центром реверсивный и меняется от 3300 МВт приема до 2500 МВт отдачи; Для обеспечения ночного минимума в выходные и праздничные дни отключаются в резерв от 3-х до 8-ми энергоблоков 150÷800 МВт; Из-за разгрузки генерирующего оборудования в ночные периоды и в выходные дни ЦСПА ОЭС Урала находится во «взведенном» положении с полным набором УВ (до 1400 МВт потребителей);. Надежное ведение режима диспетчером возможно только при условии функционирования комплекса «Советчик диспетчера», ЦСПА, АРЧМ.
18 14.02.2019 Особенности оперативно-диспетчерского управления в ОЭС Урала при ведении режима Ведение режима диспетчером осложнено факторами: Скорость подъема и снижения потребления в утренние и вечерние часы (1400МВт/час / 1200МВт/час), с изменением генерации в это время до 1700МВт/час; При реверсе перетоков риск повышения напряжения в сети 500 кВ до 535÷540 кВ; Постоянная опасность превышения максимально-допустимых перетоков при высоких скоростях изменения потребления; Необходимость подготовки режима для проведения оперативных переключений в утренние и вечерние часы, что не заложено в ДГ.
19 14.02.2019 МДП и АДП перетоки в сети 500кВ

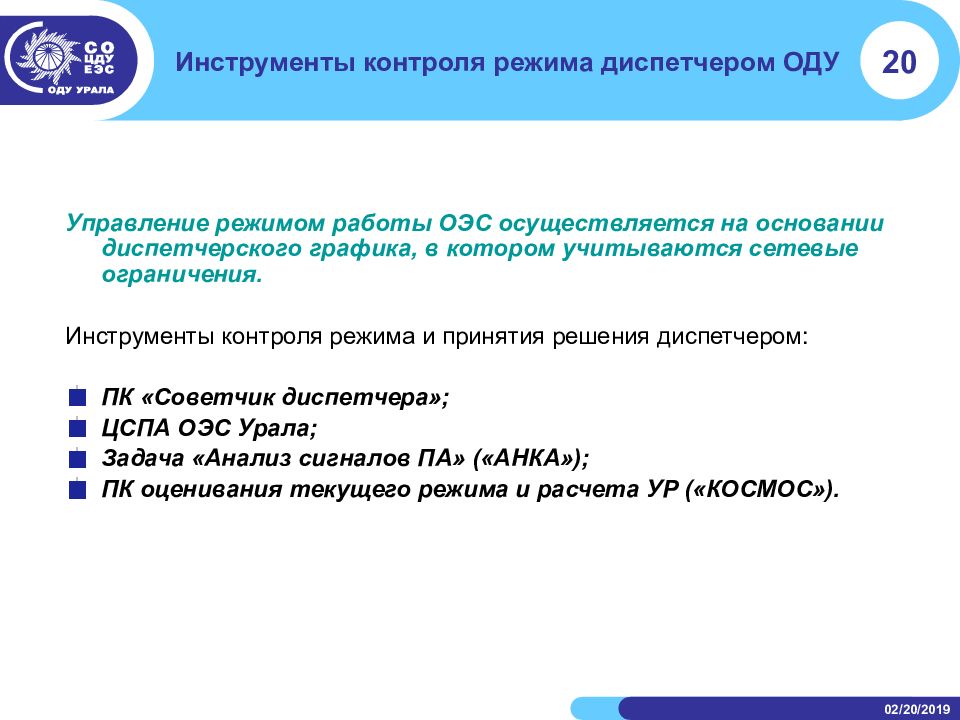

20 14.02.2019 Инструменты контроля режима диспетчером ОДУ Управление режимом работы ОЭС осуществляется на основании диспетчерского графика, в котором учитываются сетевые ограничения. Инструменты контроля режима и принятия решения диспетчером: ПК «Советчик диспетчера»; ЦСПА ОЭС Урала; Задача «Анализ сигналов ПА» («АНКА»); ПК оценивания текущего режима и расчета УР («КОСМОС»).

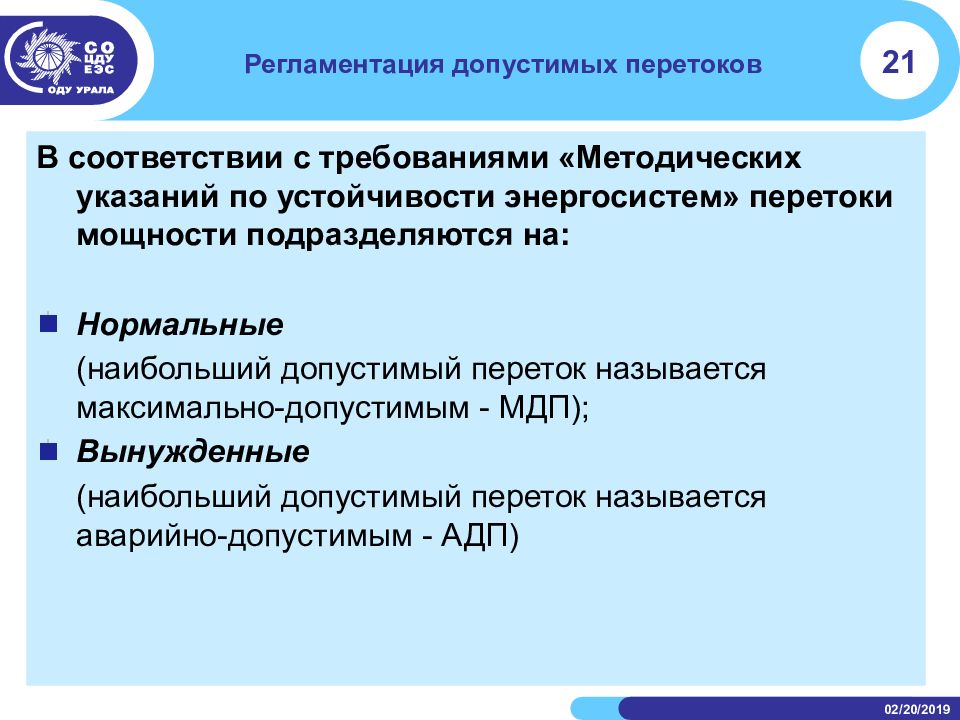

21 14.02.2019 Регламентация допустимых перетоков В соответствии с требованиями «Методических указаний по устойчивости энергосистем» перетоки мощности подразделяются на: Нормальные (наибольший допустимый переток называется максимально-допустимым - МДП); Вынужденные (наибольший допустимый переток называется аварийно-допустимым - АДП)

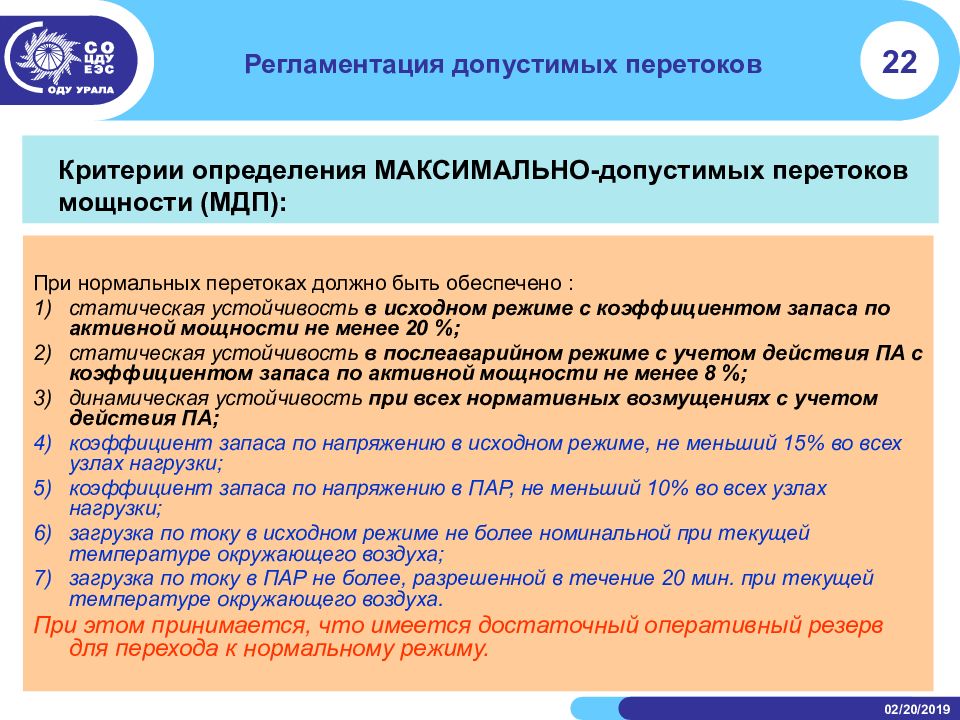

22 14.02.2019 Регламентация допустимых перетоков При нормальных перетоках должно быть обеспечено : статическая устойчивость в исходном режиме с коэффициентом запаса по активной мощности не менее 20 %; статическая устойчивость в послеаварийном режиме с учетом действия ПА с коэффициентом запаса по активной мощности не менее 8 %; динамическая устойчивость при всех нормативных возмущениях с учетом действия ПА; коэффициент запаса по напряжению в исходном режиме, не меньший 15% во всех узлах нагрузки; коэффициент запаса по напряжению в ПАР, не меньший 10% во всех узлах нагрузки; загрузка по току в исходном режиме не более номинальной при текущей температуре окружающего воздуха; загрузка по току в ПАР не более, разрешенной в течение 20 мин. при текущей температуре окружающего воздуха. При этом принимается, что имеется достаточный оперативный резерв для перехода к нормальному режиму. Критерии определения МАКСИМАЛЬНО-допустимых перетоков мощности (МДП):
23 14.02.2019 Регламентация допустимых перетоков Критерии определения АВАРИЙНО-допустимых перетоков мощности (АДП): Должно быть обеспечено : 1. статическая устойчивость в исходном режиме с коэффициентом запаса по активной мощности не менее 8 %; 2. коэффициент запаса по напряжению в исходном режиме, не меньший 10% во всех узлах нагрузки.

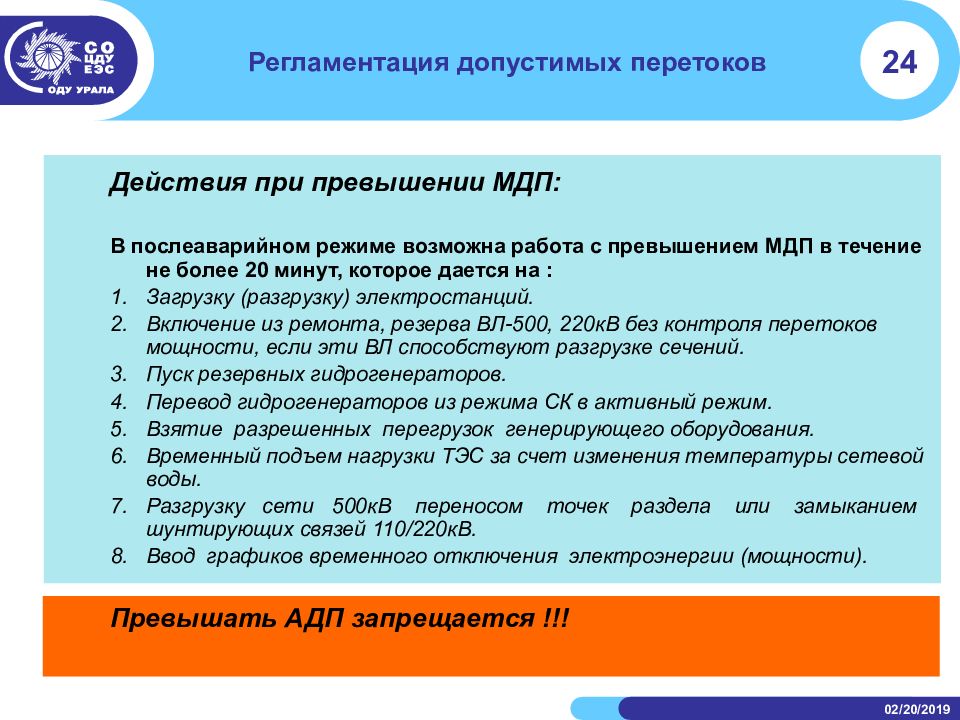

24 14.02.2019 Регламентация допустимых перетоков Действия при превышении МДП: В послеаварийном режиме возможна работа с превышением МДП в течение не более 20 минут, которое дается на : Загрузку (разгрузку) электростанций. Включение из ремонта, резерва ВЛ-500, 220кВ без контроля перетоков мощности, если эти ВЛ способствуют разгрузке сечений. Пуск резервных гидрогенераторов. Перевод гидрогенераторов из режима СК в активный режим. Взятие разрешенных перегрузок генерирующего оборудования. Временный подъем нагрузки ТЭС за счет изменения температуры сетевой воды. Разгрузку сети 500кВ переносом точек раздела или замыканием шунтирующих связей 110/220кВ. Ввод графиков временного отключения электроэнергии (мощности). Превышать АДП запрещается !!!
25 14.02.2019 Форма отображения Формы Ф1 «Сеть 500 кВ ОЭС Урала»

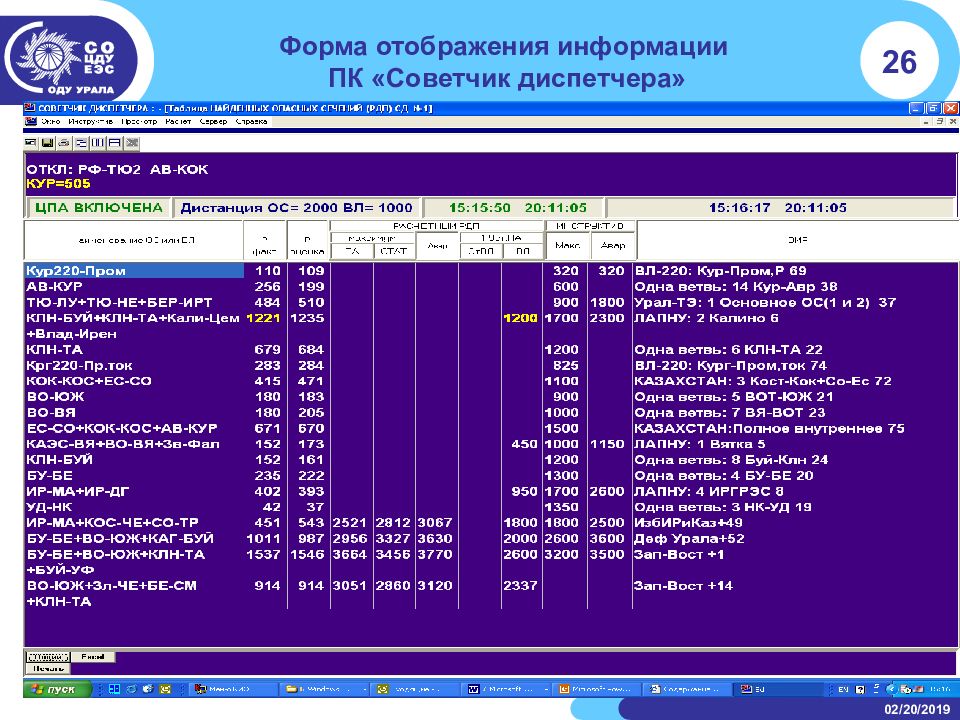

26 14.02.2019 Форма отображения информации ПК «Советчик диспетчера»

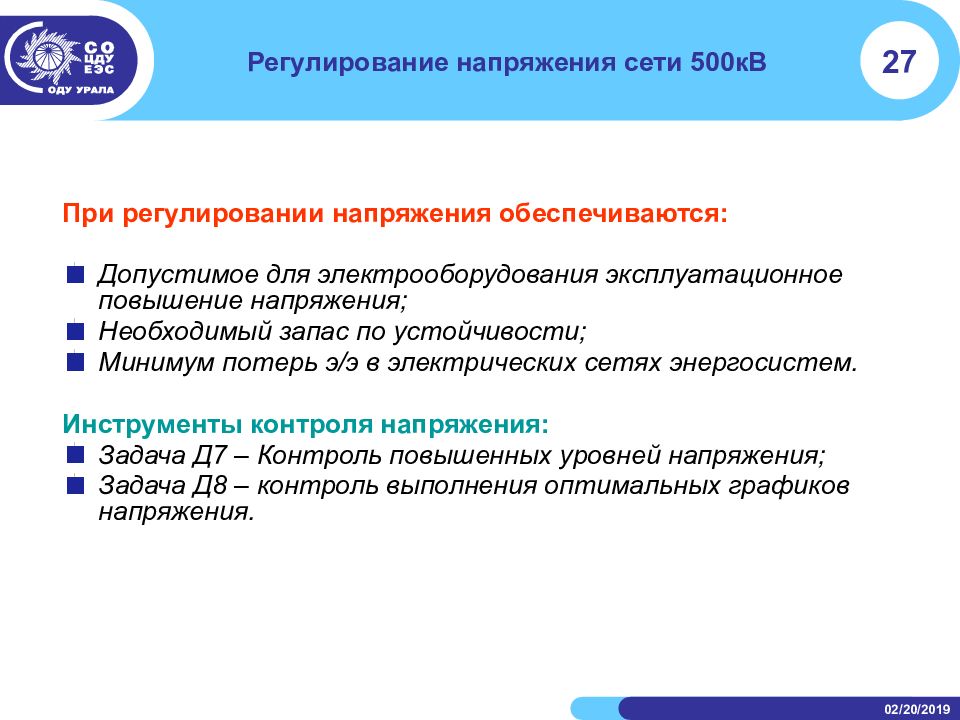

27 14.02.2019 Регулирование напряжения сети 500кВ При регулировании напряжения обеспечиваются: Допустимое для электрооборудования эксплуатационное повышение напряжения; Необходимый запас по устойчивости; Минимум потерь э/э в электрических сетях энергосистем. Инструменты контроля напряжения: Задача Д7 – Контроль повышенных уровней напряжения; Задача Д8 – контроль выполнения оптимальных графиков напряжения.
28 14.02.2019 Мероприятия по снижению напряжения При повышении напряжения выше максимального рабочего значения диспетчер понижает его следующими мерами: - разгрузкой генераторов по реактивной мощности; - разгрузкой синхронных компенсаторов по реактивной мощности с переводом их, при необходимости, в режим потребления реактивной мощности; - отключением батарей статических конденсаторов; - включением шунтирующих реакторов; - переключением регулировочных ответвлений автотрансформаторов в сторону снижения напряжения в сети 500 кВ. При превышении длительно-допустимого для оборудования уровня напряжения и исчерпании резервов по его снижению допускается переход на режим повышенных уровней напряжения в сети 500 кВ с обязательным контролем его длительности. При приближении длительности режима повышенных напряжений к максимально-допустимому и при отсутствии тенденции к понижению напряжения диспетчер обязан в порядке приоритетности: - разгрузить генераторы по реактивной мощности вплоть до режима потребления реактивной мощности с учетом заданных ограничений; - увеличить, при возможности, загрузку ВЛ 500 кВ по активной мощности. - отключить в резерв незагруженные по активной мощности ВЛ 500 кВ в районе повышенного напряжения.
29 14.02.2019 Спасибо за внимание !
