Пермское подразделение Свердловского учебного центра профессиональных квалификаций – структурного подразделения Свердловской железной дороги – филиала открытого акционерного общества «Российские железные дороги» Преподаватель Патрушев Н.В г.Пермь 2016г

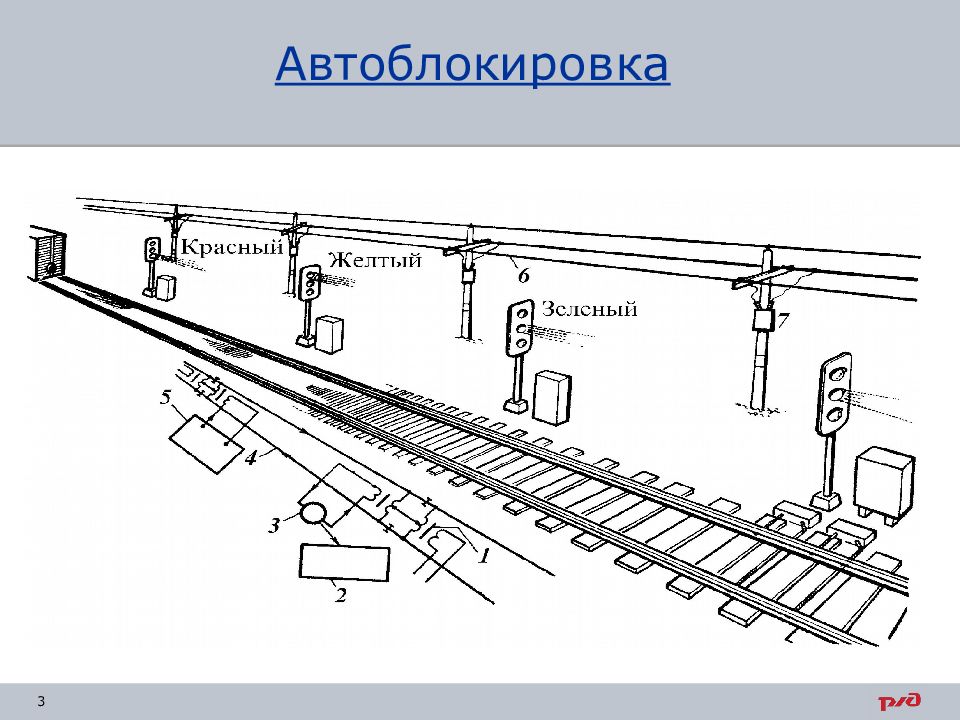

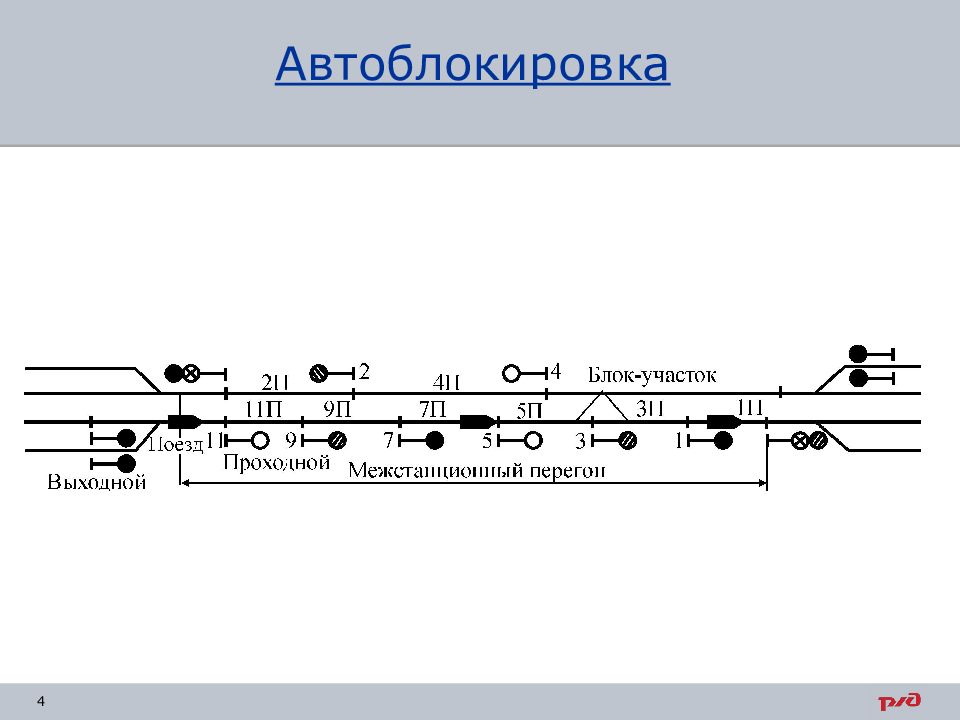

а)однопутный участок ;б) двухпутный участок При автоблокировке перегоны делятся на блок-участки с автоматически действующими проходными светофорами, при которой показаниями проходных светофоров управляет движущийся поезд.

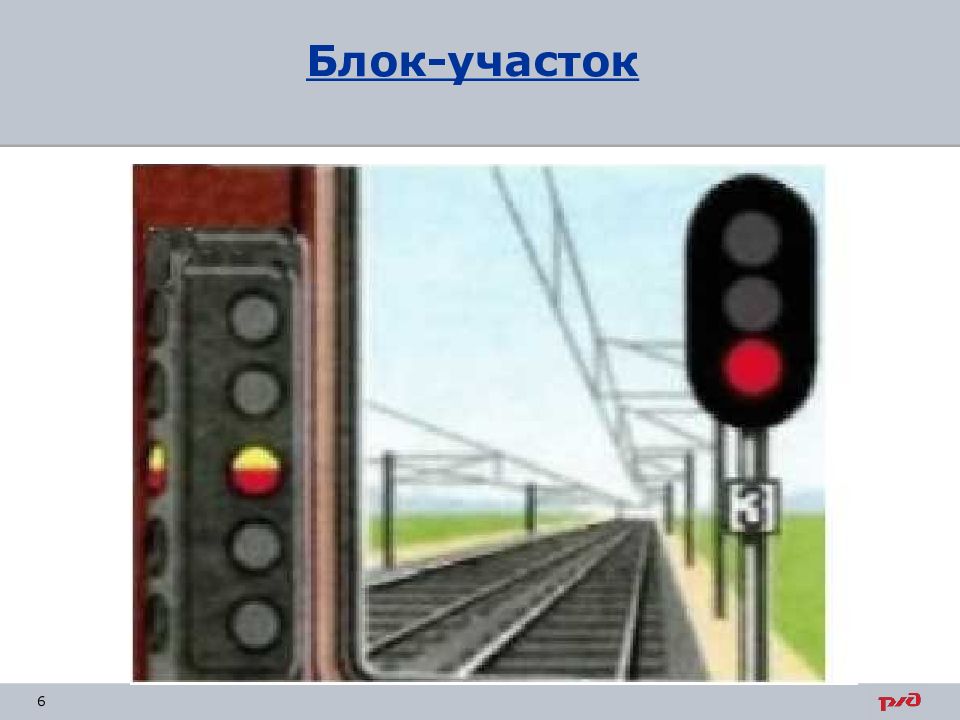

Часть межстанционного перегона при автоблокировке или при автоматической локомотивной сигнализации, применяемой как самостоятельное средство сигнализации и связи, ограниченная проходными светофорами (границами блок-участков) или проходным светофором (границей блок-участка) и входным светофором станции, а также выходным светофором и первым попутным проходным светофором (границей блок-участка).

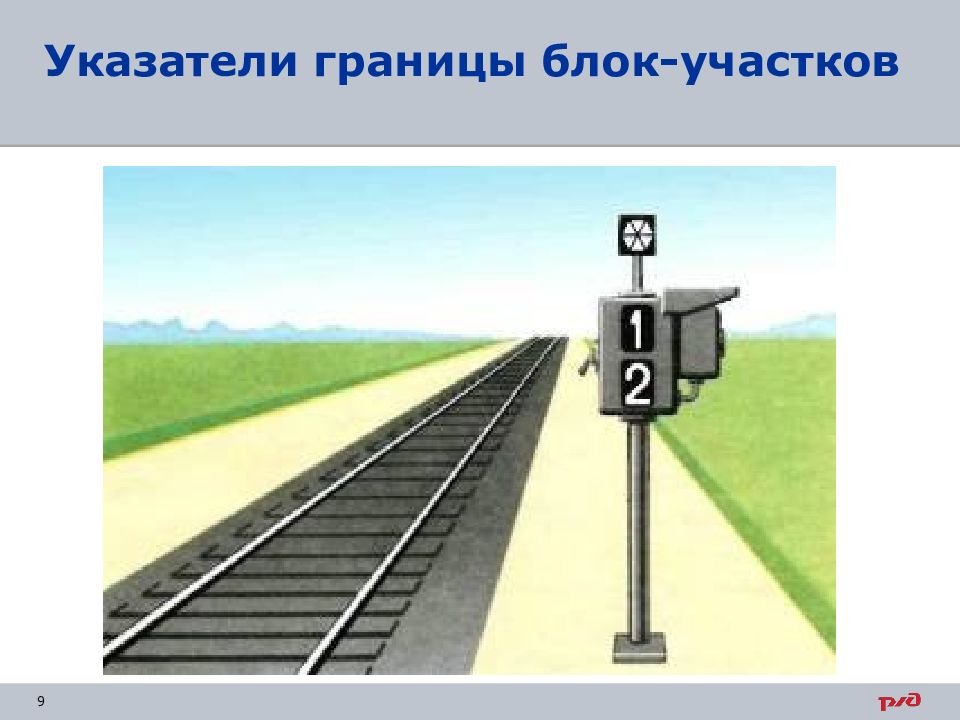

Самостоятельное средство сигнализации и связи - система, при которой движение поездов на перегоне осуществляется по сигналам локомотивных светофоров, а раздельными пунктами являются обозначенные границы блок-участков. На границах таких блок-участков устанавливаются указатели границы блок-участков со светоотражателями и цифровыми литерными табличками для обоих направлений движения.

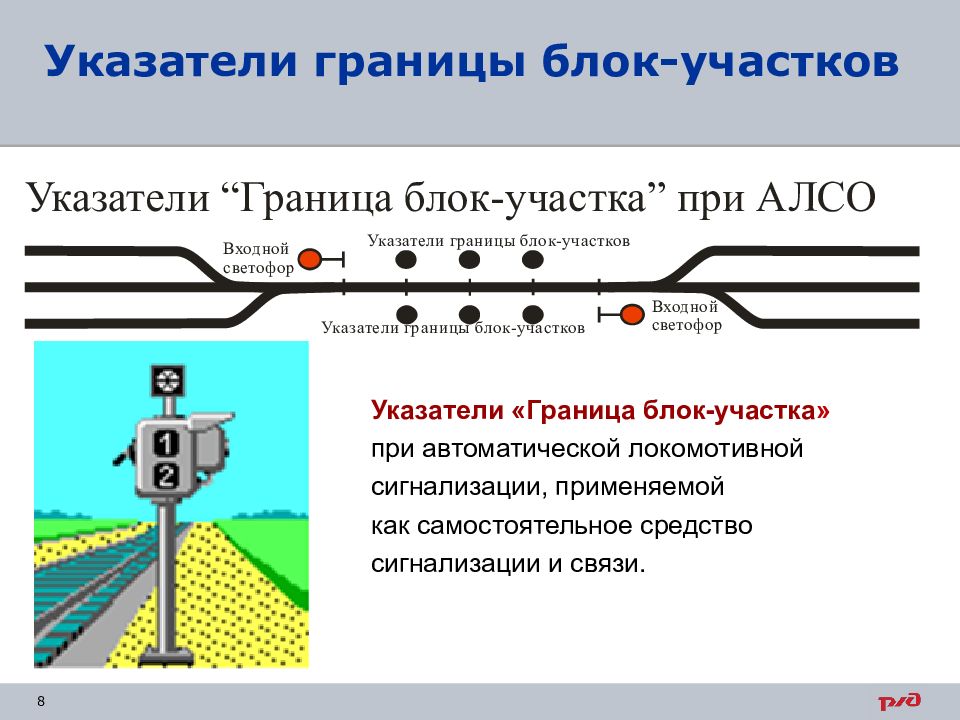

Указатели «Граница блок-участка » при автоматической локомотивной сигнализации, применяемой как самостоятельное средство сигнализации и связи.

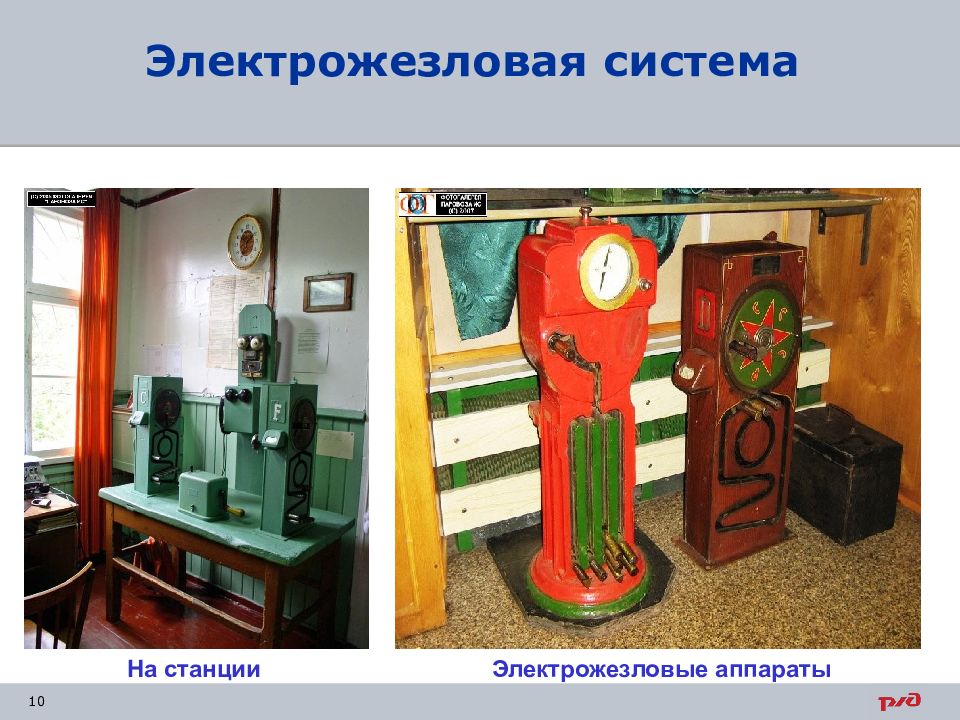

На станции Электрожезловые аппараты
Совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электроподвижного состава.

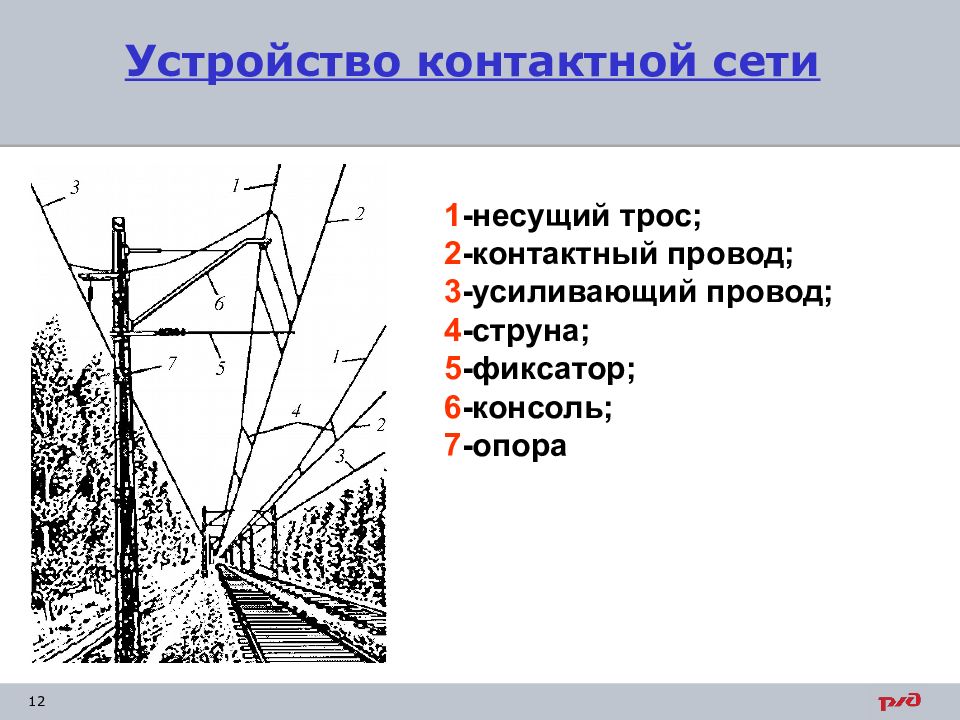

1 -несущий трос; 2 -контактный провод; 3 -усиливающий провод; 4 -струна; 5 -фиксатор; 6 -консоль; 7 -опора

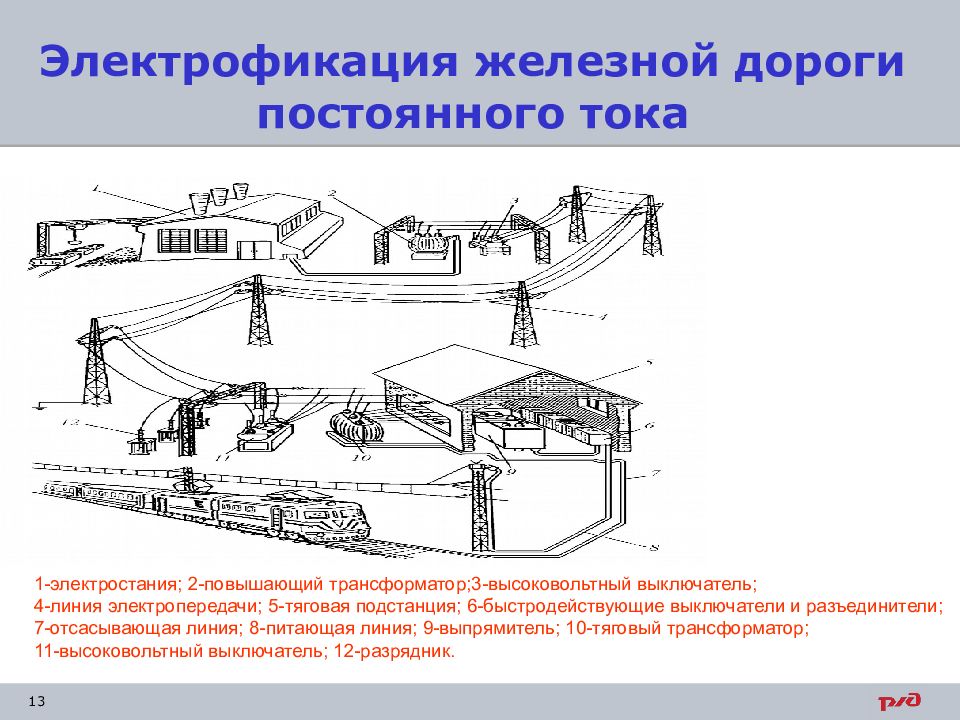

1-электростания; 2-повышающий трансформатор;3-высоковольтный выключатель; 4-линия электропередачи; 5-тяговая подстанция; 6-быстродействующие выключатели и разъединители; 7-отсасывающая линия; 8-питающая линия; 9-выпрямитель; 10-тяговый трансформатор; 11-высоковольтный выключатель; 12-разрядник.

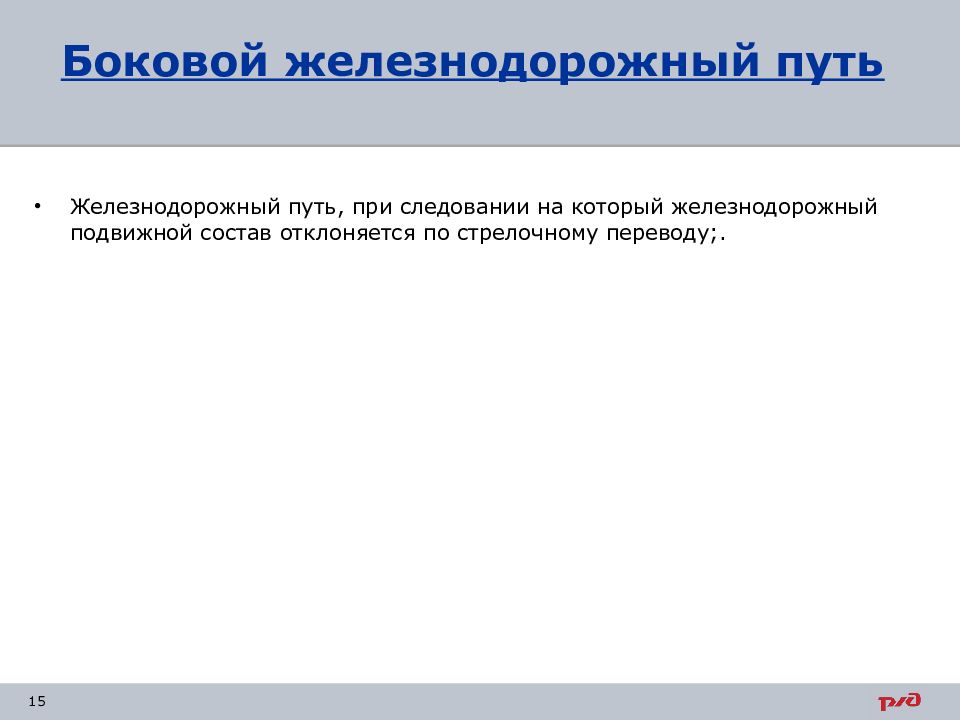

Железнодорожный путь, при следовании на который железнодорожный подвижной состав отклоняется по стрелочному переводу;.

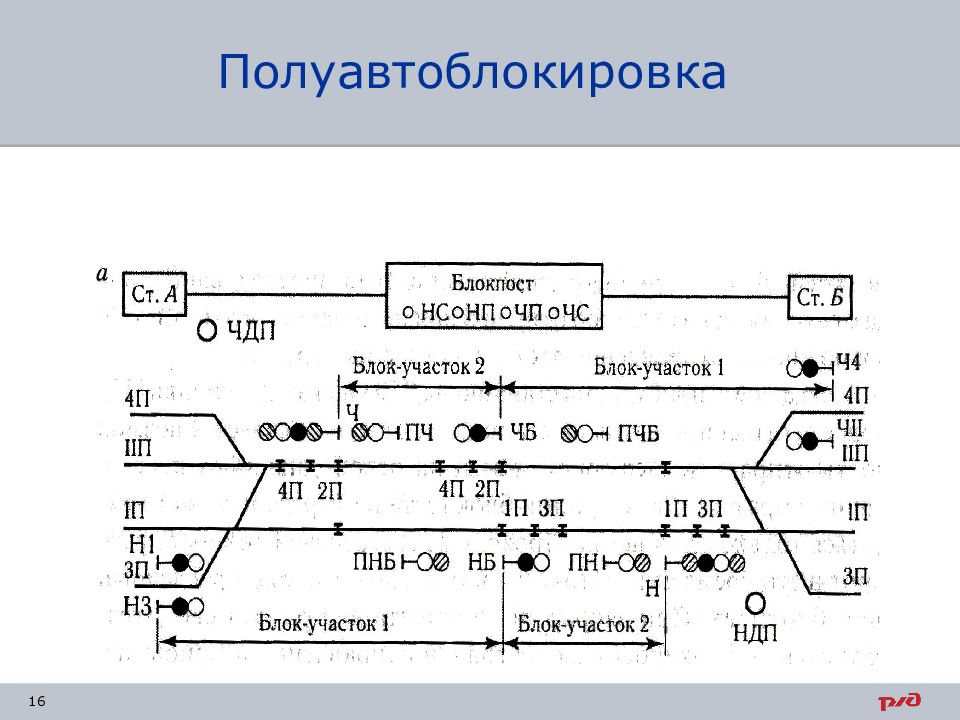

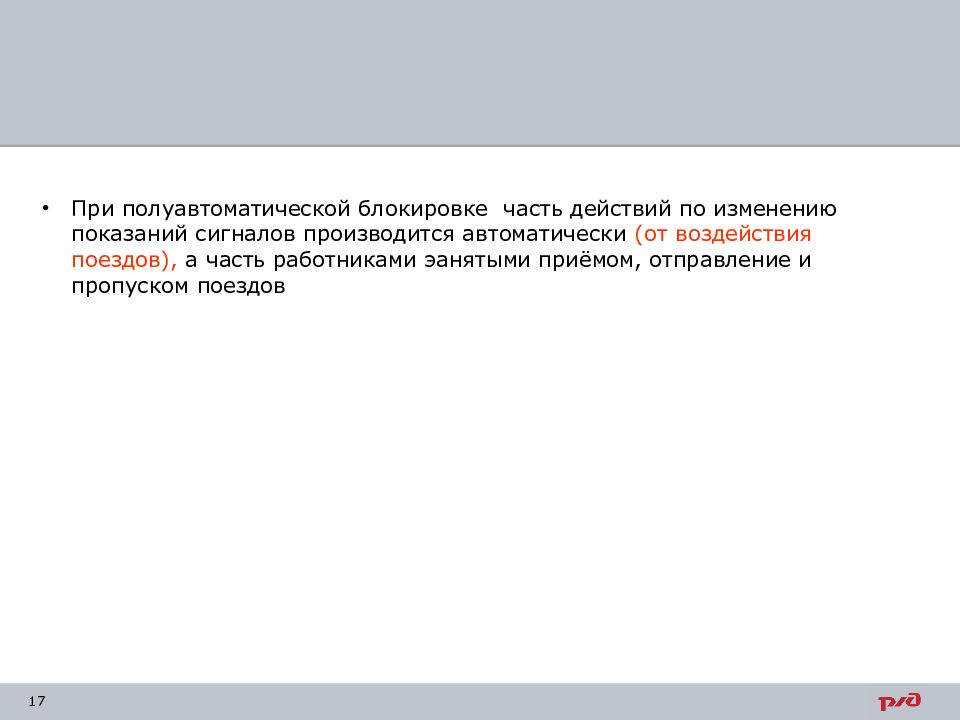

При полуавтоматической блокировке часть действий по изменению показаний сигналов производится автоматически (от воздействия поездов), а часть работниками эанятыми приёмом, отправление и пропуском поездов

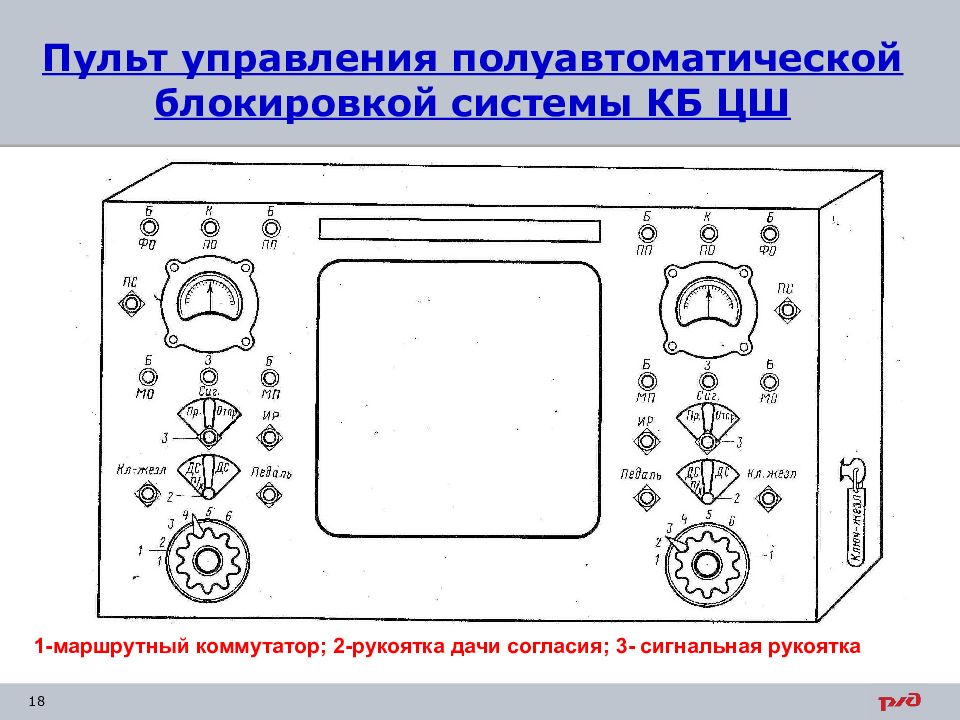

1-маршрутный коммутатор; 2-рукоятка дачи согласия; 3- сигнальная рукоятка

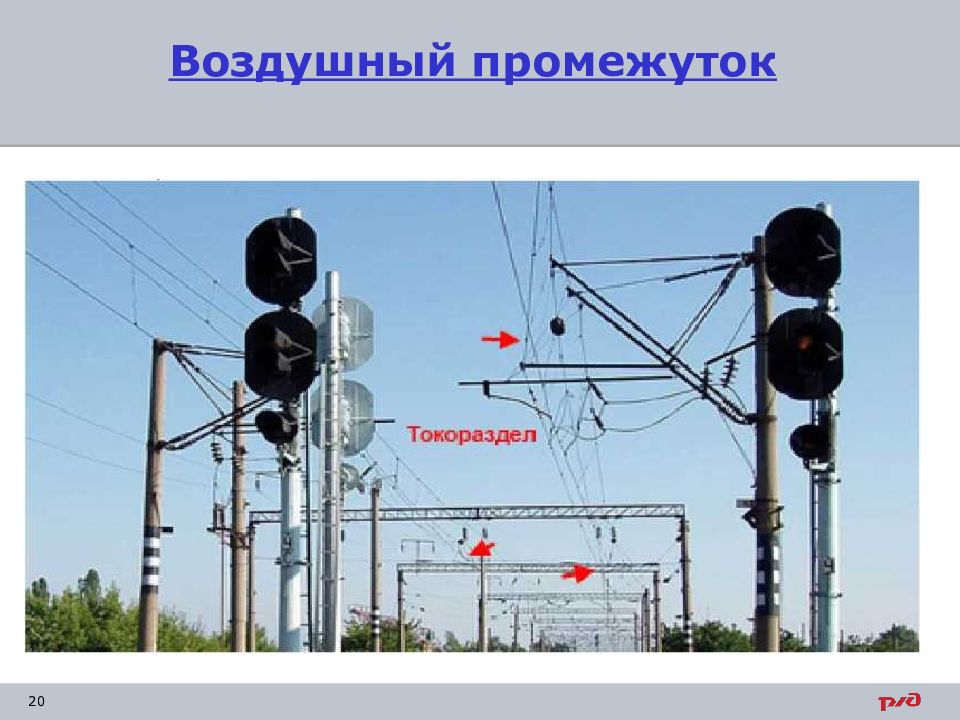

Изолирующее сопряжение - сопряжение смежных участков контактной сети с электрической изоляцией (токораздел). Изолирующее сопряжение выполняется таким образом, что при проходе токоприемника электроподвижного состава сопрягаемые участки электрически соединяются.

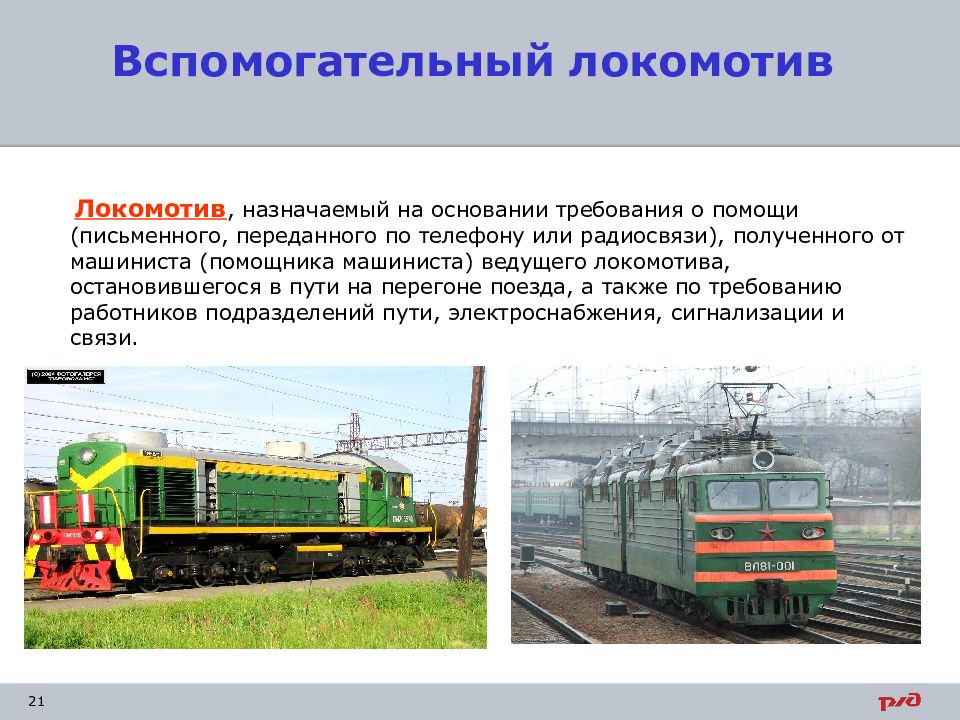

Локомотив, назначаемый на основании требования о помощи (письменного, переданного по телефону или радиосвязи), полученного от машиниста (помощника машиниста) ведущего локомотива, остановившегося в пути на перегоне поезда, а также по требованию работников подразделений пути, электроснабжения, сигнализации и связи.

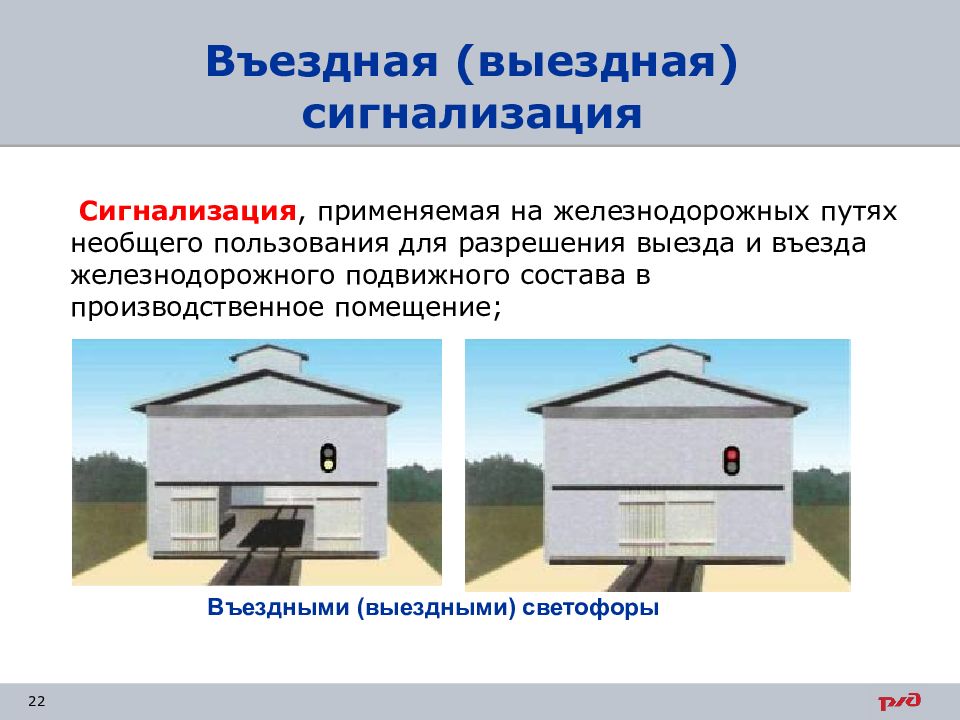

Сигнализация, применяемая на железнодорожных путях необщего пользования для разрешения выезда и въезда железнодорожного подвижного состава в производственное помещение; Въездными (выездными) светофоры
Предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути. Габарит погрузки общесетевой
Габарит подвижного состава “ Т ” Предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути.
Габарит приближения строений Предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути.
Участок, ограниченный пунктами технического обслуживания, протяженность которого определяется исходя из необходимости безопасного проследования вагонов в исправном состоянии в составе поезда.
Железнодорожные пути перегонов, а также железнодорожные пути железнодорожных станций, являющиеся непосредственным продолжением железнодорожных путей прилегающих перегонов и, как правило, не имеющие отклонения на стрелочных переводах.

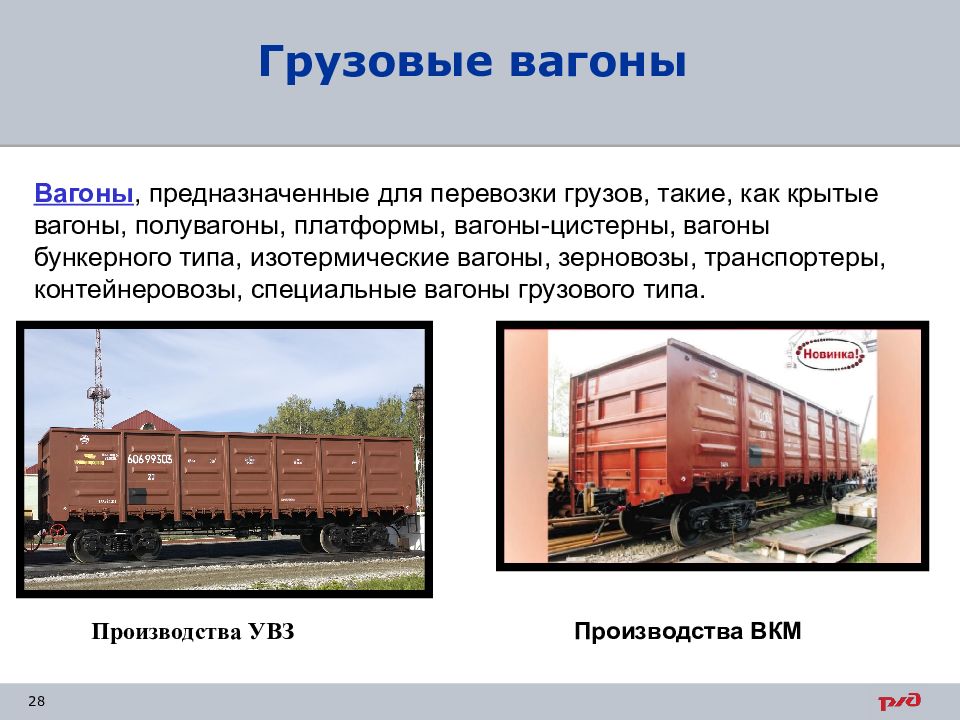

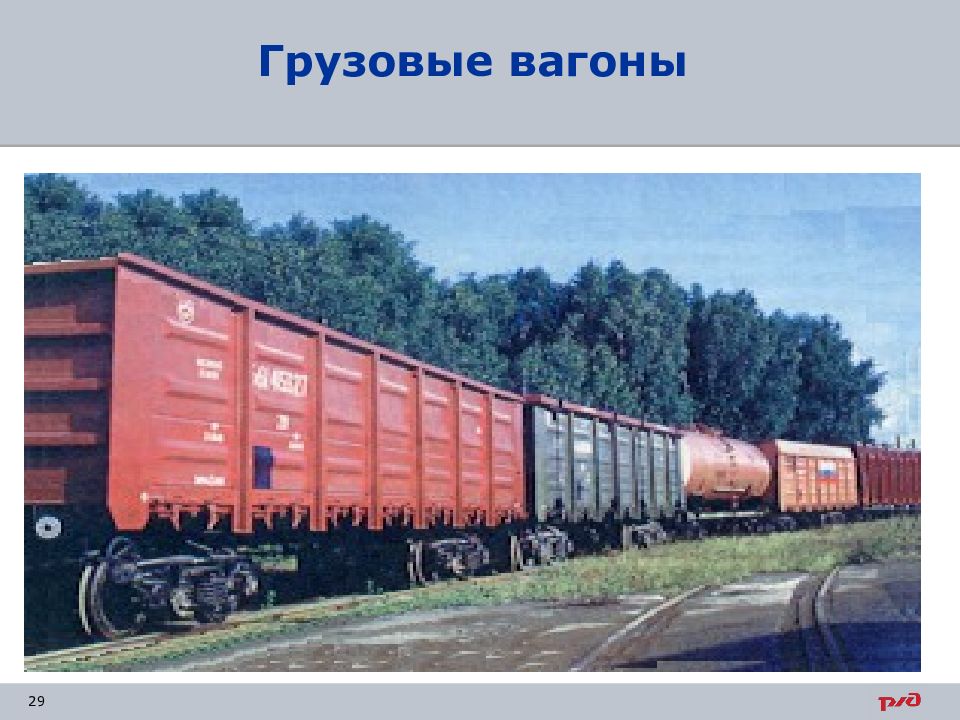

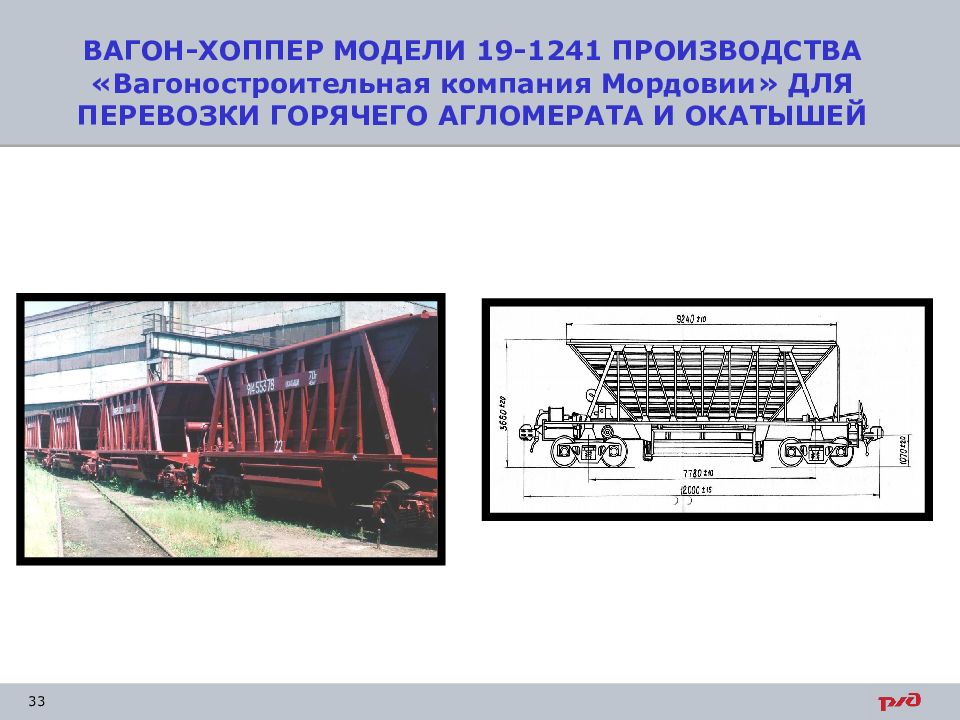

Вагоны, предназначенные для перевозки грузов, такие, как крытые вагоны, полувагоны, платформы, вагоны-цистерны, вагоны бункерного типа, изотермические вагоны, зерновозы, транспортеры, контейнеровозы, специальные вагоны грузового типа. Производства УВЗ Производства ВКМ

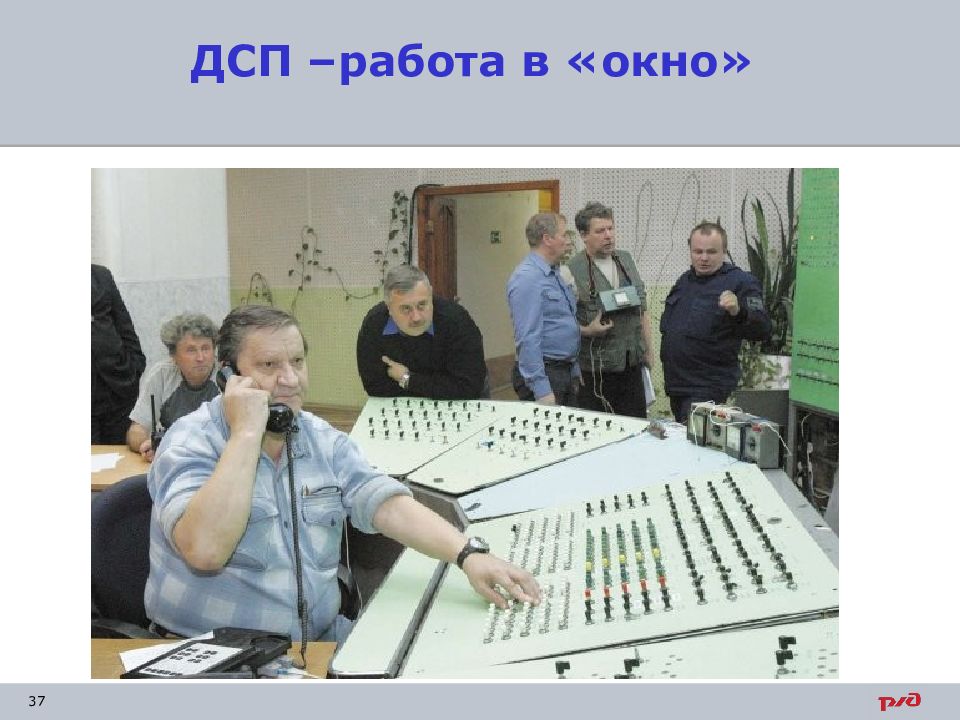

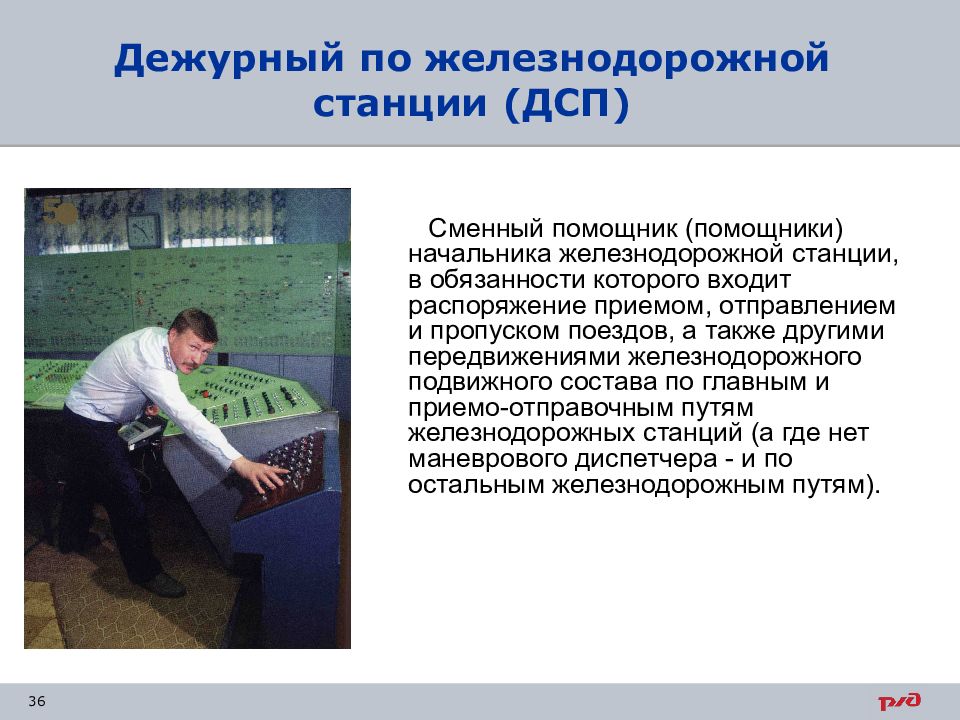

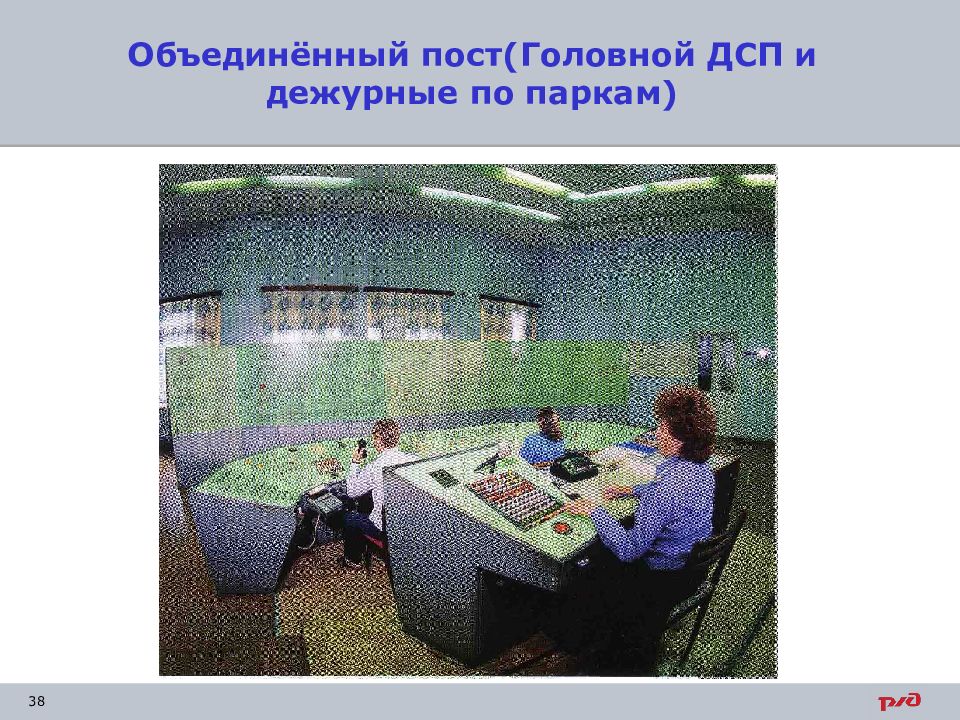

Сменный помощник (помощники) начальника железнодорожной станции, в обязанности которого входит распоряжение приемом, отправлением и пропуском поездов, а также другими передвижениями железнодорожного подвижного состава по главным и приемо-отправочным путям железнодорожных станций (а где нет маневрового диспетчера - и по остальным железнодорожным путям).

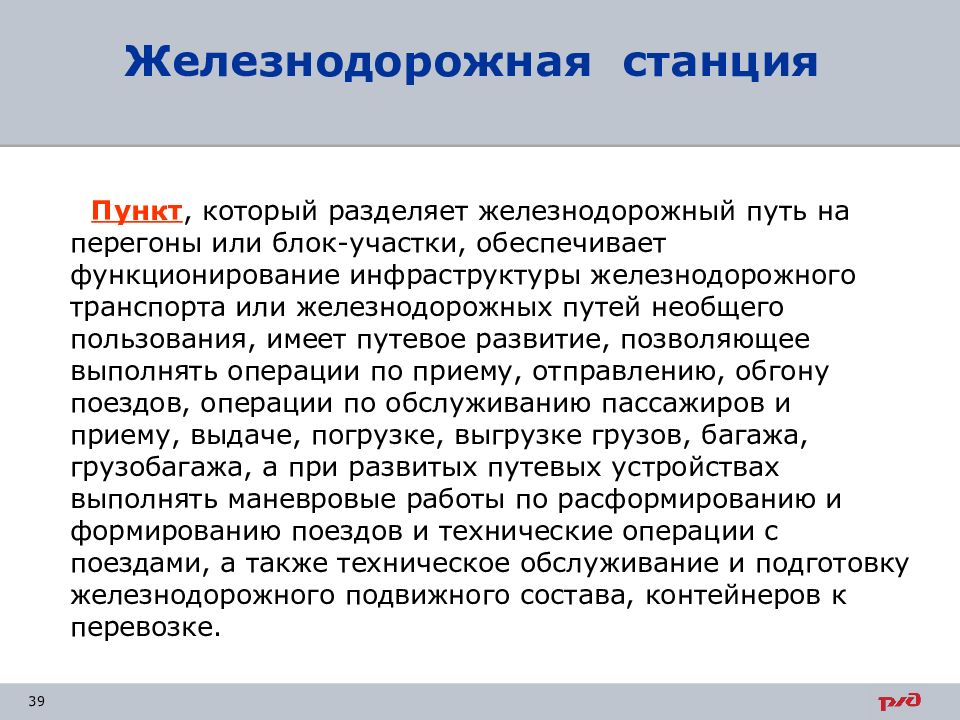

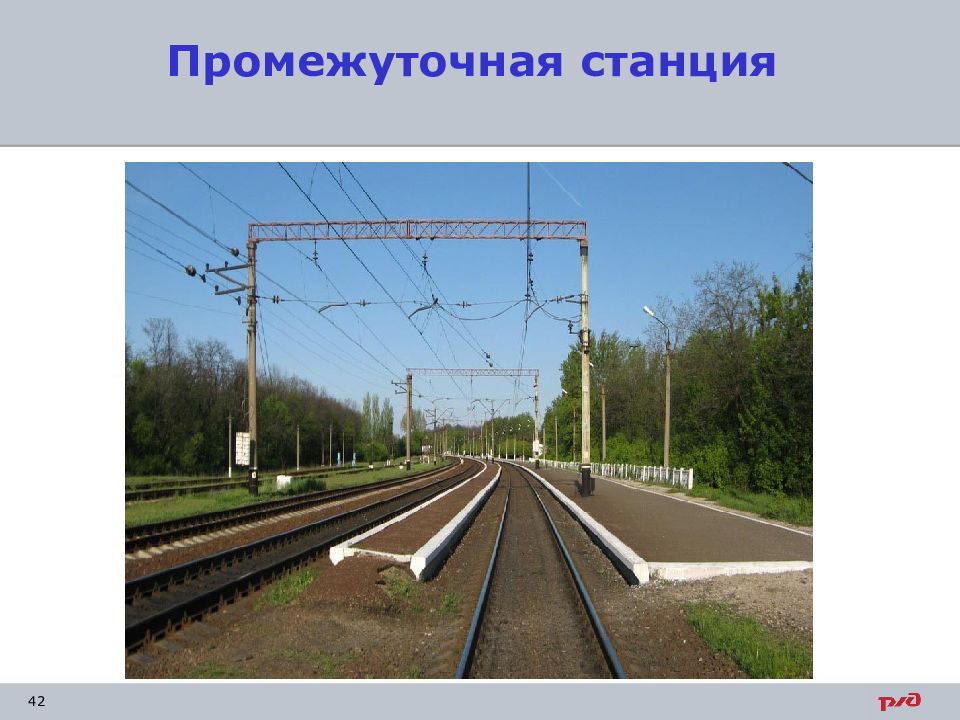

Пункт, который разделяет железнодорожный путь на перегоны или блок-участки, обеспечивает функционирование инфраструктуры железнодорожного транспорта или железнодорожных путей необщего пользования, имеет путевое развитие, позволяющее выполнять операции по приему, отправлению, обгону поездов, операции по обслуживанию пассажиров и приему, выдаче, погрузке, выгрузке грузов, багажа, грузобагажа, а при развитых путевых устройствах выполнять маневровые работы по расформированию и формированию поездов и технические операции с поездами, а также техническое обслуживание и подготовку железнодорожного подвижного состава, контейнеров к перевозке.

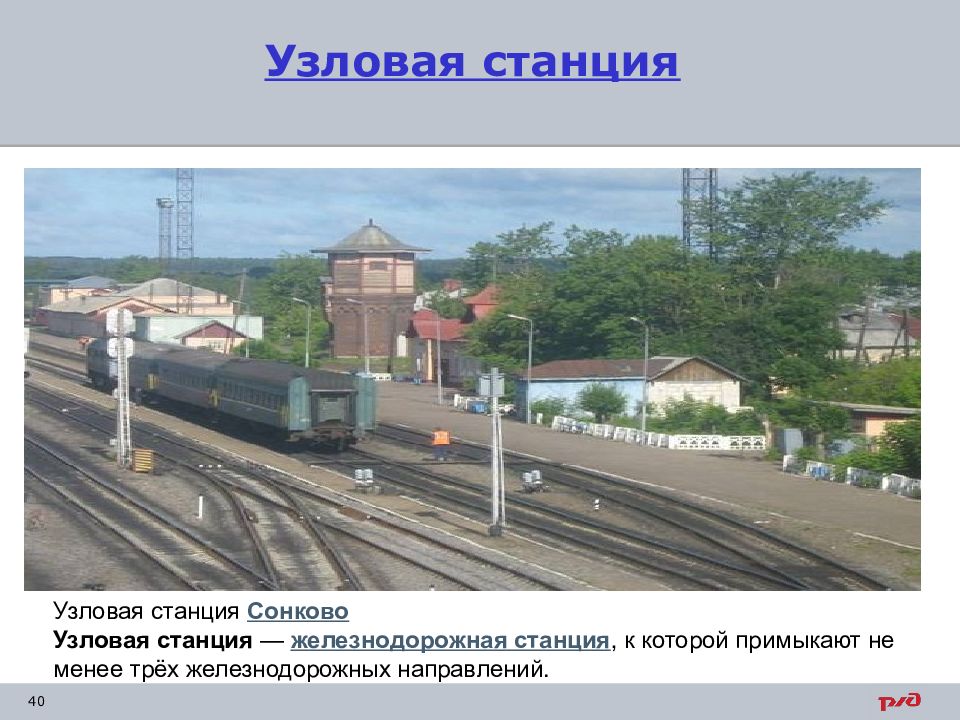

Узловая станция Сонково Узловая станция — железнодорожная станция, к которой примыкают не менее трёх железнодорожных направлений.

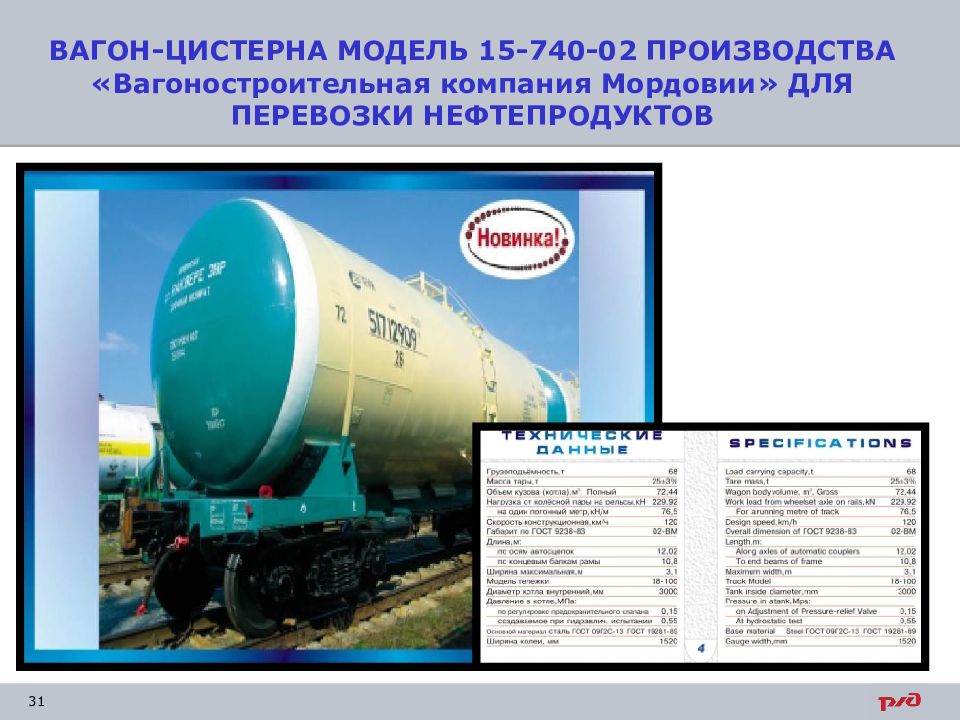

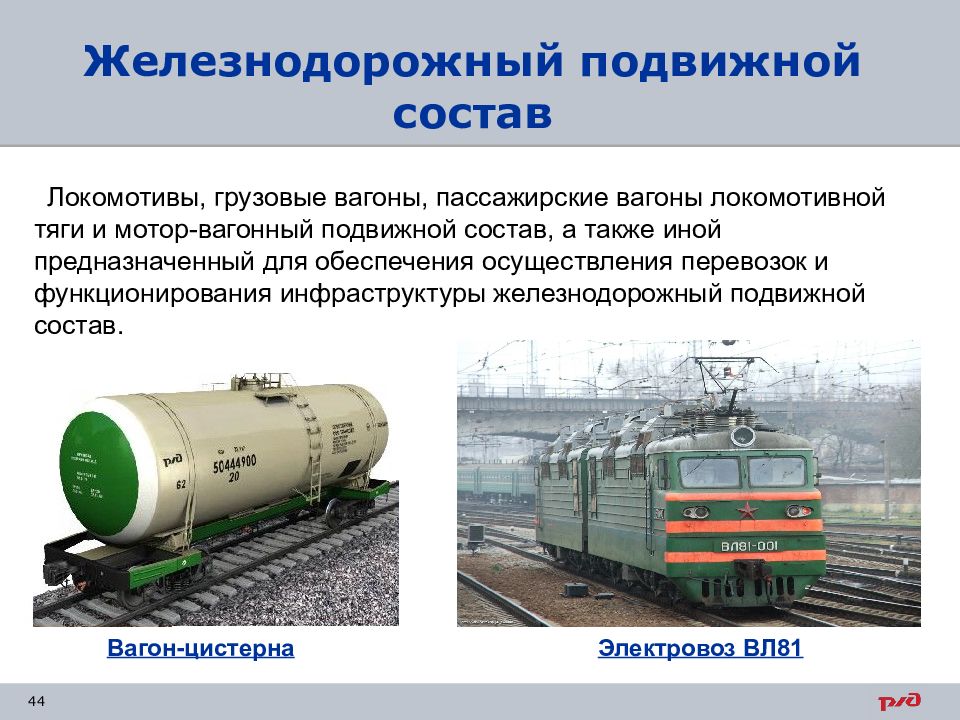

Локомотивы, грузовые вагоны, пассажирские вагоны локомотивной тяги и мотор-вагонный подвижной состав, а также иной предназначенный для обеспечения осуществления перевозок и функционирования инфраструктуры железнодорожный подвижной состав. Вагон-цистерна Электровоз ВЛ81

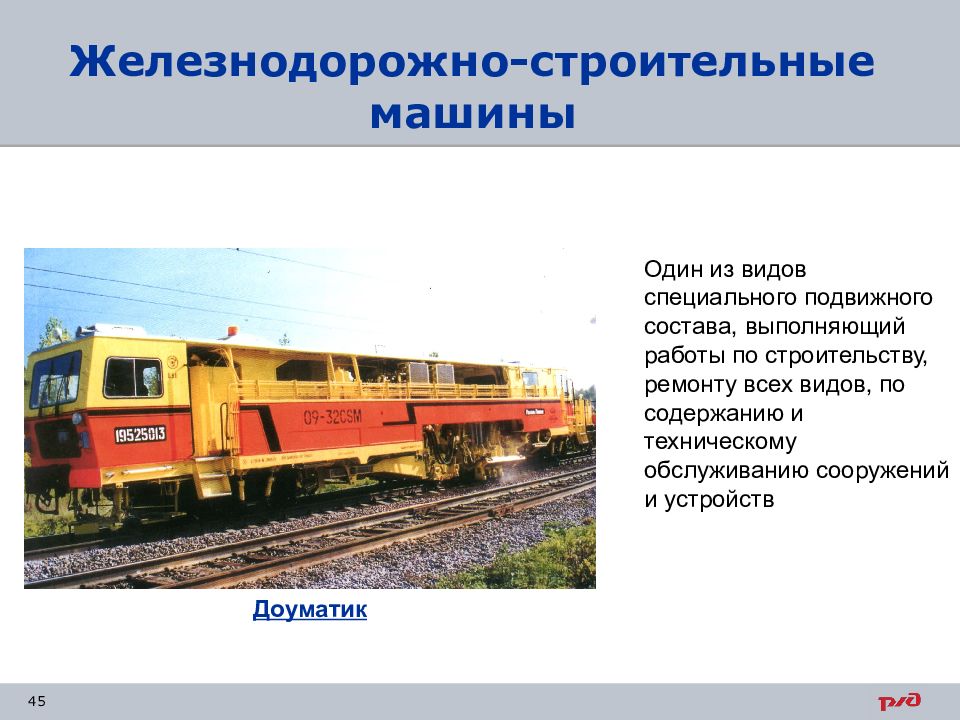

Один из видов специального подвижного состава, выполняющий работы по строительству, ремонту всех видов, по содержанию и техническому обслуживанию сооружений и устройств Доуматик

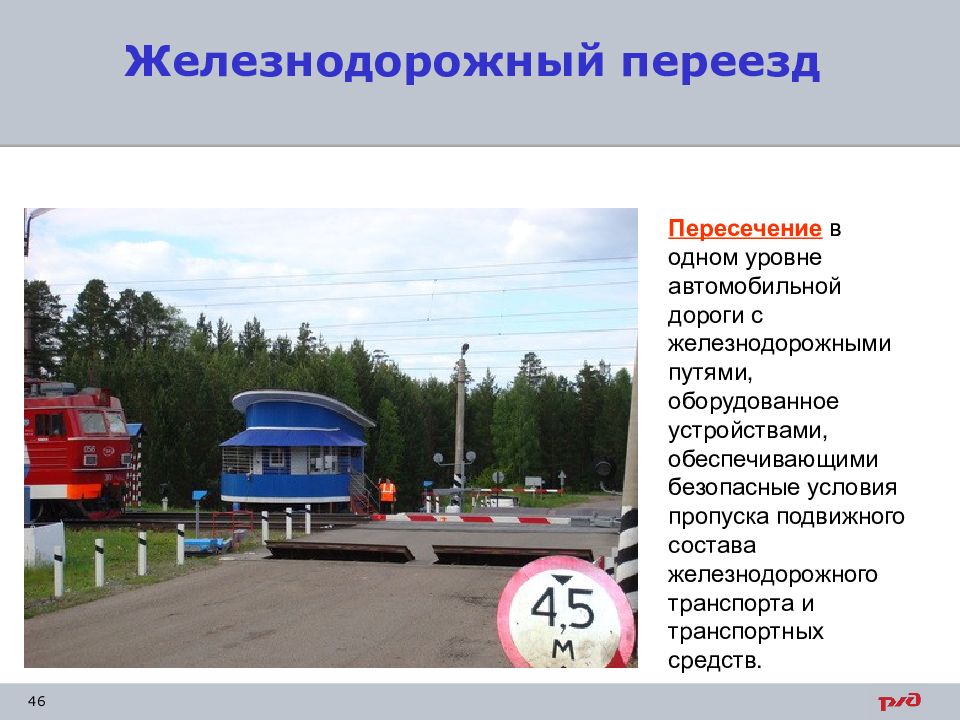

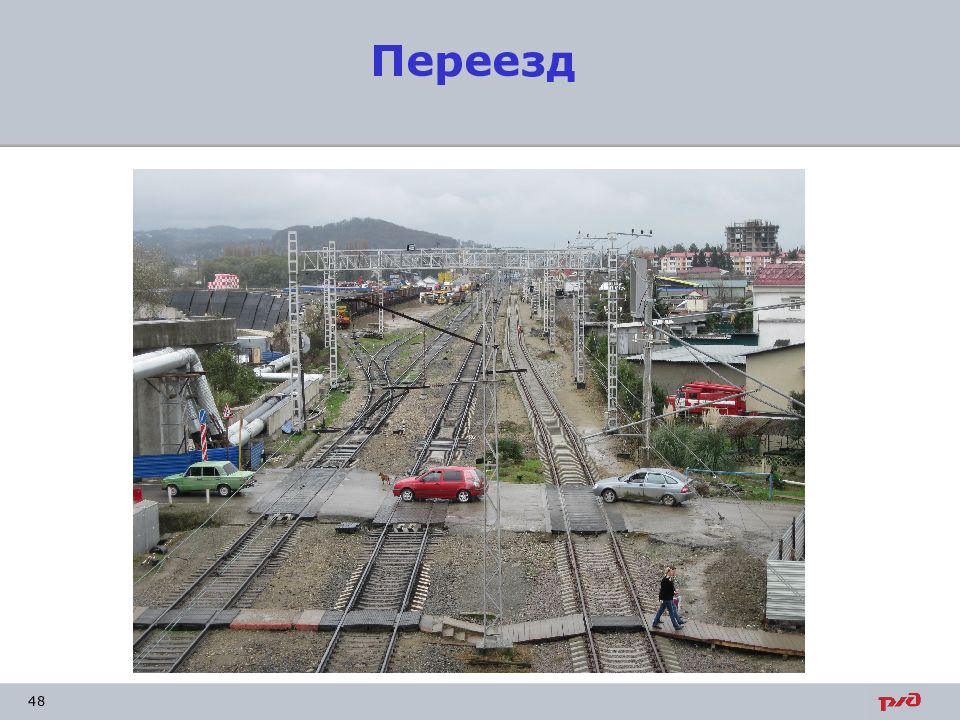

Пересечение в одном уровне автомобильной дороги с железнодорожными путями, оборудованное устройствами, обеспечивающими безопасные условия пропуска подвижного состава железнодорожного транспорта и транспортных средств.
Спасибо за внимание!
