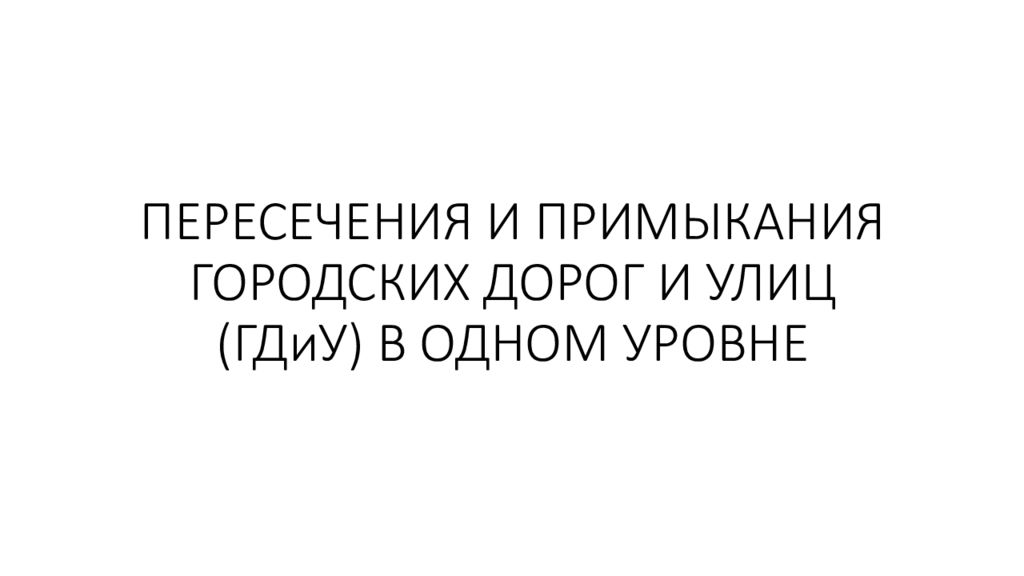

ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ОПРЕДЕЛЕНИЕ ПОНЯТИЯ ПЕРЕСЕЧЕНИЕ ГДиУ В ОДНОМ УРОВНЕ
  • РОЛЬ И МЕСТО ПЕРЕСЕЧЕНИЙ И ПРИМЫКАНИЙ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • КЛАССИФИКАЦИЯ ПЕРЕСЕЧЕНИЙ ГДиУ В ОДНОМ УРОВНЕ
  • ПРОСТОЕ НЕОБОРУДОВАННОЕ ПЕРЕСЕЧЕНИЕ
  • КАНАЛИЗИРОВАННОЕ ПЕРЕСЕЧЕНИЕ
  • КОЛЬЦЕВОЕ ПЕРЕСЕЧЕНИЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • КЛАССИФИКАЦИЯ ПЕРЕСЕЧЕНИЙ ПО ОРГАНИЗАЦИИ ДВИЖЕНИЯ
  • СТАДИИ ПРОЕКТИРОВАНИЯ ПЕРЕСЕЧЕНИЙ
  • РАСПОЛОЖЕНИЕ ПЕРЕСЕЧЕНИЙ
  • Варианты изменения расположения направлений на пересечениях
  • РАСПОЛОЖЕНИЕ ПЕРЕСЕЧЕНИЙ
  • ВЫБОР ПРИНЦИПИАЛЬНОЙ СХЕМЫ ПЕРЕСЕЧЕНИЯ (ТИП ПЕРЕСЕЧЕНИЯ, СХЕМА РЕГУЛИРОВАНИЯ)
  • ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПЕРЕСЕЧЕНИЙ
  • ОБЩИЕ ПОЛОЖЕНИЯ – РАСЧЕТНЫЙ АВТОМОЛИЛЬ
  • ТРАЕКТОРИЯ ДВИЖЕНИЯ АВТОМОБИЛЯ НА ПОВОРОТЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПРОСТЫХ НЕОБОРУДОВАННЫХ ПЕРЕСЕЧЕНИЙ
  • ВИДЫ ЗАКРУГЛЕНИЙ НА ПЕРЕСЕЧЕНИЯХ
  • Минимальные радиусы края проезжей части для случая применения единой кривой, коробовой кривой и для случая применения единой кривой между отгонами уширения
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • СТУПЕНЧАТЫЕ ПРИМЫКАНИЯ
  • ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КАНАЛИЗИРОВАННЫХ ПЕРЕСЕЧЕНИЙ
  • ПРОЕКТИРОВАНИЕ НАПРАВЛЯЮЩИХ ОСТРОВКОВ
  • Минимальные радиусы кривых полосы для поворота направо
  • ТРЕБОВАНИЯ К ГЕОМЕТРИИ ПОЛОС ДВИЖЕНИЯ – ПРАВЫЙ ПОВОРОТ
  • ТРЕБОВАНИЯ К ГЕОМЕТРИИ ПОЛОС ДВИЖЕНИЯ – ПРАВЫЙ ПОВОРОТ
  • Требования к геометрическим элементам треугольного островка
  • ЦЕНТРАЛЬНЫЙ НАПРАВЛЯЮЩИЙ ОСТРОВОК
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ДОПОЛНИТЕЛЬНЫЕ ПОЛОСЫ ДЛЯ ЛЕВОГО ПОВОРОТА
  • ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПОЛОС
  • ДЛИНА ОТГОНА ПОЛОСЫ ТОРМОЖЕНИЯ
  • ДЛИНА УЧАСТКА ТОРМОЖЕНИЯ
  • ДЛИНА УЧАСТКА НАКОПЛЕНИЯ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • РАСЧЕТНЫЙ АВТОМОБИЛЬ ДЛЯ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ
  • ШИРИНА ПРОЕЗЖЕЙ ЧАСТИ КОЛЬЦЕВОГО ПЕРЕСЕЧЕНИЯ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПРОЕКТИРОВАНИЕ АПРОНА
  • РАЗМЕЩЕНИЕ ПОДХОДОВ
  • Ширина однополосного въезда на пересечение
  • Ширина двухполосного въезда на пересечение
  • ОСТРОВКИ БЕЗОПАСНОСТИ
  • ПОВОРОТ НАПРАВО
  • S- образный подход к пересечению
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ТУРБОКОЛЬЦА
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ОБЕСПЕЧЕНИЕ ВИДИМОСТИ НА ПЕРЕСЕЧЕНИЯХ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ НЕРЕГУЛИРУЕМЫЕ ПЕРЕСЕЧЕНИЯ
  • Понятие о граничном интервале
  • ВИДЫ ПРОПУСКНОЙ СПОСОБНОСТИ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЕМЫХ ПЕРЕСЕЧЕНИЙ – РАСЧЕТ ДЛИТЕЛЬНОСТИ ЦИКЛА
  • ПРИНЦИПЫ ВВЕДЕНИЯ СВЕТОФОРНОГО РЕГУЛИРОВАНИЯ
  • ОСНОВНЫЕ ПОНЯТИЯ
  • ОСНОВНЫЕ ПОНЯТИЯ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ ДВИЖЕНИЯ НА ПЕРЕКРЕСТКЕ
  • Пример четырехфазного цикла регулирования
  • ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ФАЗОВЫХ КОЭФФИЦИЕНТОВ – 1 ЭТАП – ОПРЕДЛЕНИЕ СХЕМЫ ОРГАНИЗАЦИИ ДВИЖЕНИЯ
  • Определение фазовых коэффициентов (для каждого направления движения в составе фазы регулирования)
  • 2 ЭТАП - Определение расчетного фазового коэффициента (для каждой фазы)
  • РАСЧЕТ ДЛИТЕЛЬНОСТИ ЦИКЛА РЕГУЛИРОВАНИЯ
  • ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ
  • Основные принципы, применяемые при проектировании пофазного разъезда
  • Координируемое управление
1/78

пересечение в одном уровне: пересечение, на котором транспортные потоки пересекаются в одном уровне.

Изображение слайда

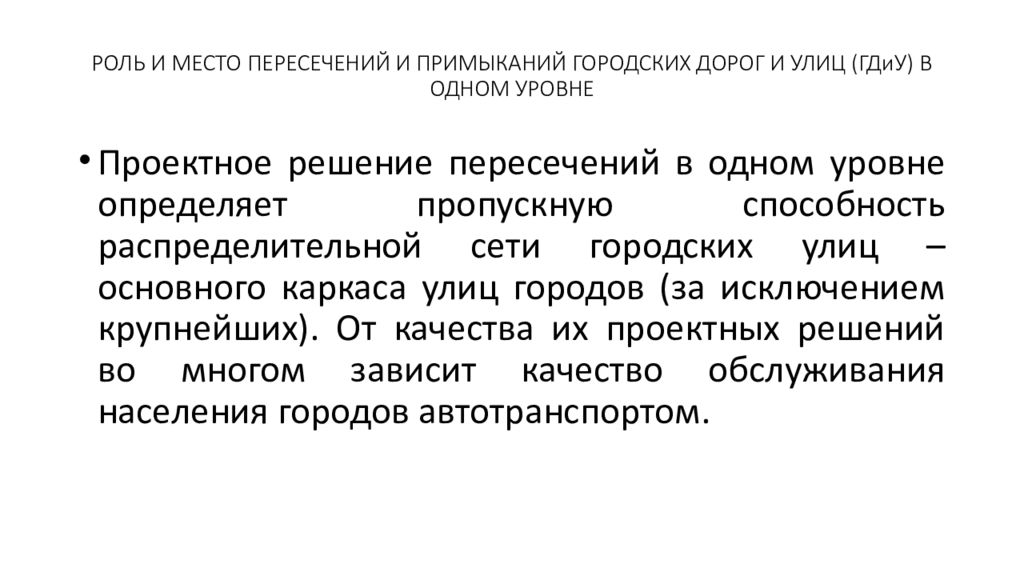

Проектное решение пересечений в одном уровне определяет пропускную способность распределительной сети городских улиц – основного каркаса улиц городов (за исключением крупнейших). От качества их проектных решений во многом зависит качество обслуживания населения городов автотранспортом.

Изображение слайда

Слайд 4: КЛАССИФИКАЦИЯ ПЕРЕСЕЧЕНИЙ ГДиУ В ОДНОМ УРОВНЕ

ПО ПЛАНИРОВОЧНОМУ РЕШЕНИЮ -ПРОСТЫЕ -КАНАЛИЗИРОВАННЫЕ -КОЛЬЦЕВЫЕ ПО ОРГАНИЗАЦИИ ДВИЖЕНИЯ - РЕГУЛИРУЕМЫЕ - НЕРЕГУЛИРУЕМЫЕ - САМОРЕГУЛИРУЕМЫЕ

Изображение слайда

Простое необорудованное пересечение: пересечение в одном уровне с без направляющих устройств и средств организации движения транспортных потоков.

Изображение слайда

Слайд 6: КАНАЛИЗИРОВАННОЕ ПЕРЕСЕЧЕНИЕ

частично канализированное пересечение: пересечение в одном уровне с выделенными с помощью разделительных островков полосами для части из осуществляемых направлений движения транспортных потоков канализированное пересечение: пересечение в одном уровне с выделенными с помощью разделительных островков полосами для всех направлений движения транспортных потоков.

Изображение слайда

Слайд 7: КОЛЬЦЕВОЕ ПЕРЕСЕЧЕНИЕ

кольцевое пересечение: пересечение в одном уровне, имеющее в своем составе кольцевую проезжую часть.

Изображение слайда

Слайд 8

Изображение слайда

Слайд 9: КЛАССИФИКАЦИЯ ПЕРЕСЕЧЕНИЙ ПО ОРГАНИЗАЦИИ ДВИЖЕНИЯ

пересечение нерегулируемое: пересечение, очередность движения по которому определяется без использования светофорного регулирования. пересечение регулируемое: пересечение, очередность движения на котором определяется сигналами светофоров.

Изображение слайда

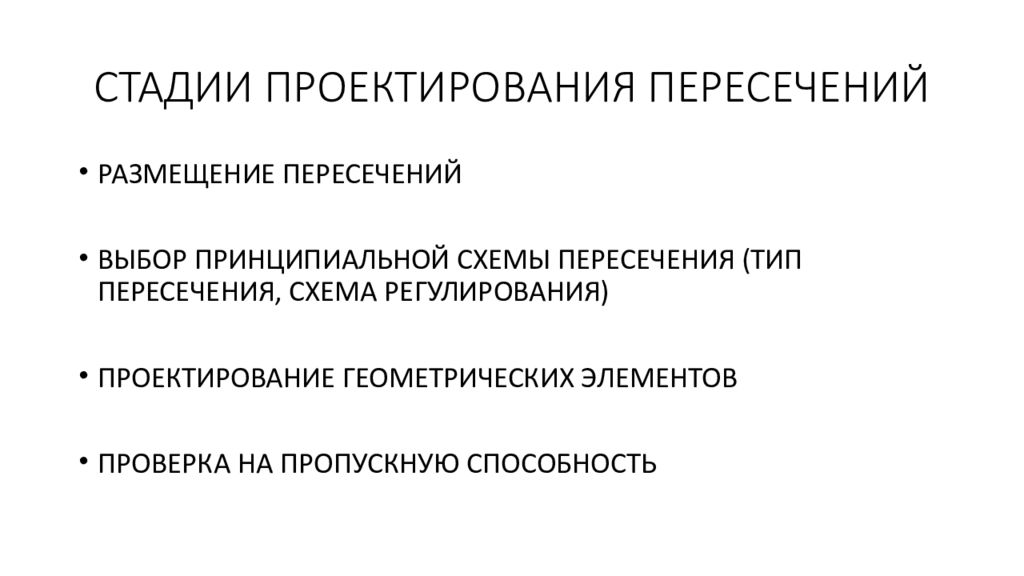

Слайд 10: СТАДИИ ПРОЕКТИРОВАНИЯ ПЕРЕСЕЧЕНИЙ

РАЗМЕЩЕНИЕ ПЕРЕСЕЧЕНИЙ ВЫБОР ПРИНЦИПИАЛЬНОЙ СХЕМЫ ПЕРЕСЕЧЕНИЯ (ТИП ПЕРЕСЕЧЕНИЯ, СХЕМА РЕГУЛИРОВАНИЯ) ПРОЕКТИРОВАНИЕ ГЕОМЕТРИЧЕСКИХ ЭЛЕМЕНТОВ ПРОВЕРКА НА ПРОПУСКНУЮ СПОСОБНОСТЬ

Изображение слайда

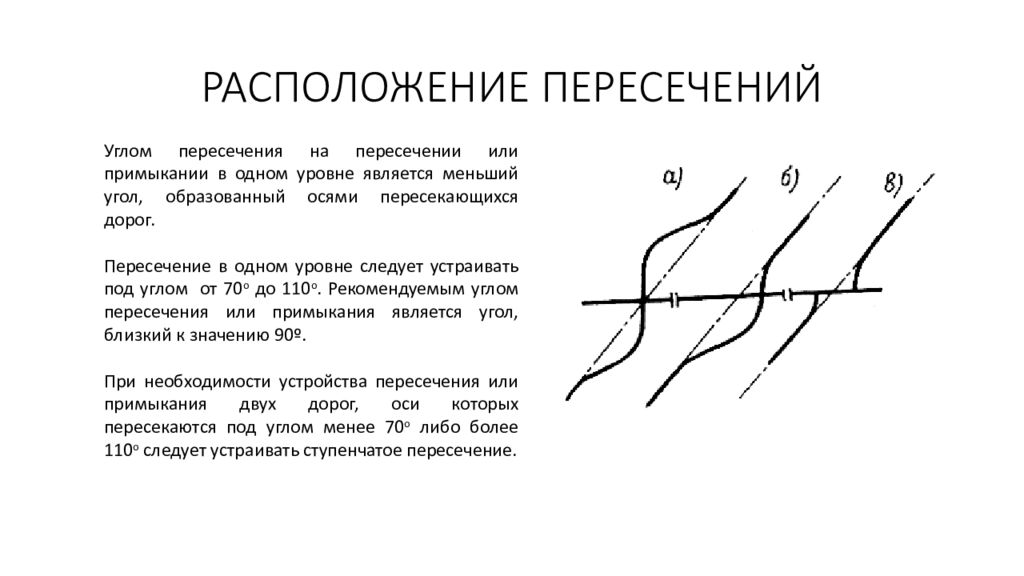

Слайд 11: РАСПОЛОЖЕНИЕ ПЕРЕСЕЧЕНИЙ

Углом пересечения на пересечении или примыкании в одном уровне является меньший угол, образованный осями пересекающихся дорог. Пересечение в одном уровне следует устраивать под углом от 70 о до 110 о. Рекомендуемым углом пересечения или примыкания является угол, близкий к значению 90º. При необходимости устройства пересечения или примыкания двух дорог, оси которых пересекаются под углом менее 70 о либо более 110 о следует устраивать ступенчатое пересечение.

Изображение слайда

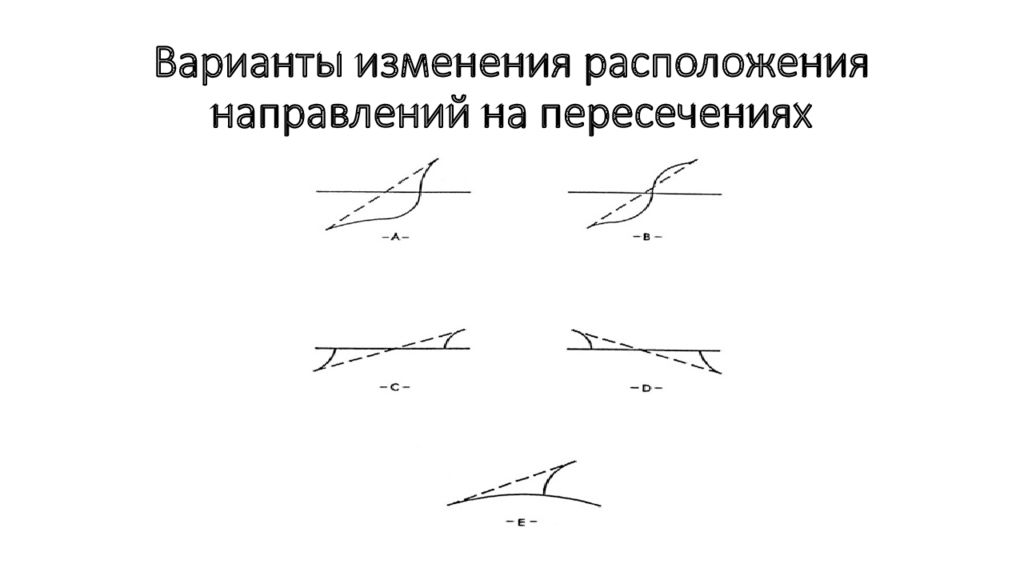

Слайд 12: Варианты изменения расположения направлений на пересечениях

Изображение слайда

Слайд 13: РАСПОЛОЖЕНИЕ ПЕРЕСЕЧЕНИЙ

Форма пересечения в одном уровне должна быть выбрана таким образом, чтобы основное направление на пересечении в одном уровне имело естественное продолжение. Следует избегать расположения пересечений в одном уровне на кривых в плане, особенно с внутренней стороны круговой кривой. В любом случае, пересечение в одном уровне, расположенное на круговой кривой по основному или второстепенному направлению, не должен иметь более 3-х подходов.

Изображение слайда

Слайд 14: ВЫБОР ПРИНЦИПИАЛЬНОЙ СХЕМЫ ПЕРЕСЕЧЕНИЯ (ТИП ПЕРЕСЕЧЕНИЯ, СХЕМА РЕГУЛИРОВАНИЯ)

АНАЛИЗ ИСХОДНЫХ ДАННЫХ (ИНТЕНСИВНОСТЬ ДВИЖЕНИЯ, УСЛОВИЯ МЕСТНОСТИ)

Изображение слайда

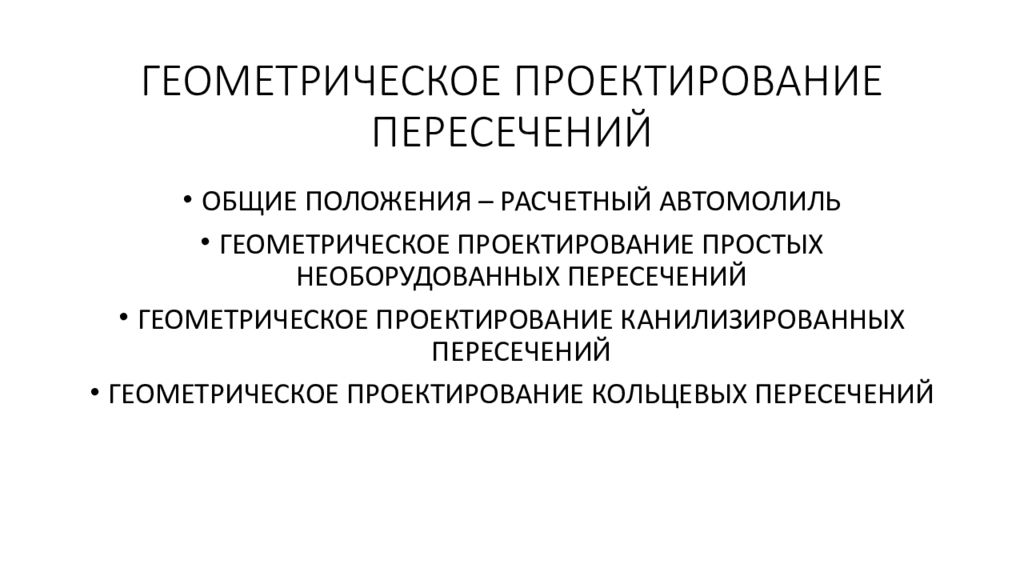

Слайд 15: ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПЕРЕСЕЧЕНИЙ

ОБЩИЕ ПОЛОЖЕНИЯ – РАСЧЕТНЫЙ АВТОМОЛИЛЬ ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПРОСТЫХ НЕОБОРУДОВАННЫХ ПЕРЕСЕЧЕНИЙ ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КАНИЛИЗИРОВАННЫХ ПЕРЕСЕЧЕНИЙ ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

Изображение слайда

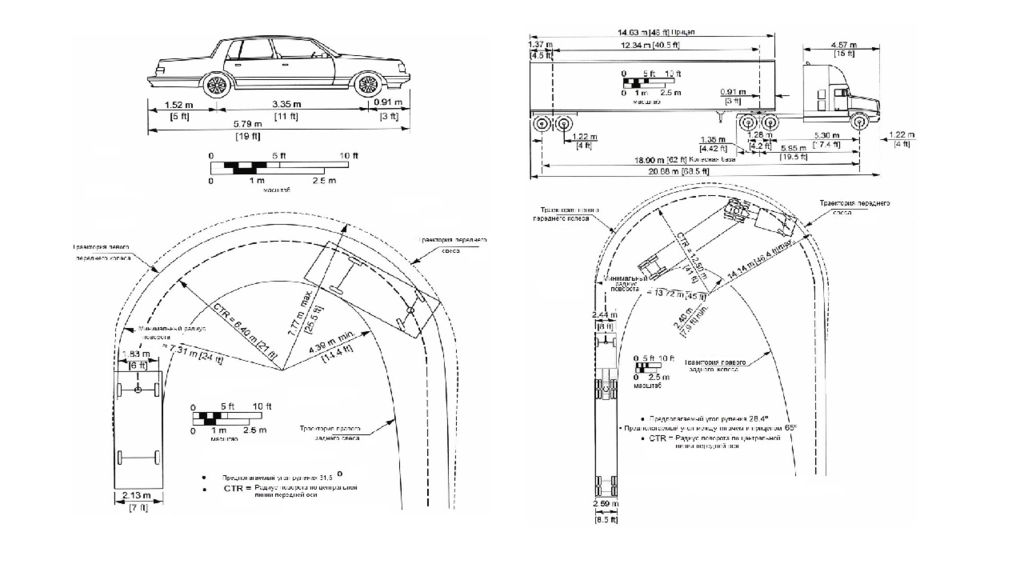

Слайд 16: ОБЩИЕ ПОЛОЖЕНИЯ – РАСЧЕТНЫЙ АВТОМОЛИЛЬ

Изображение слайда

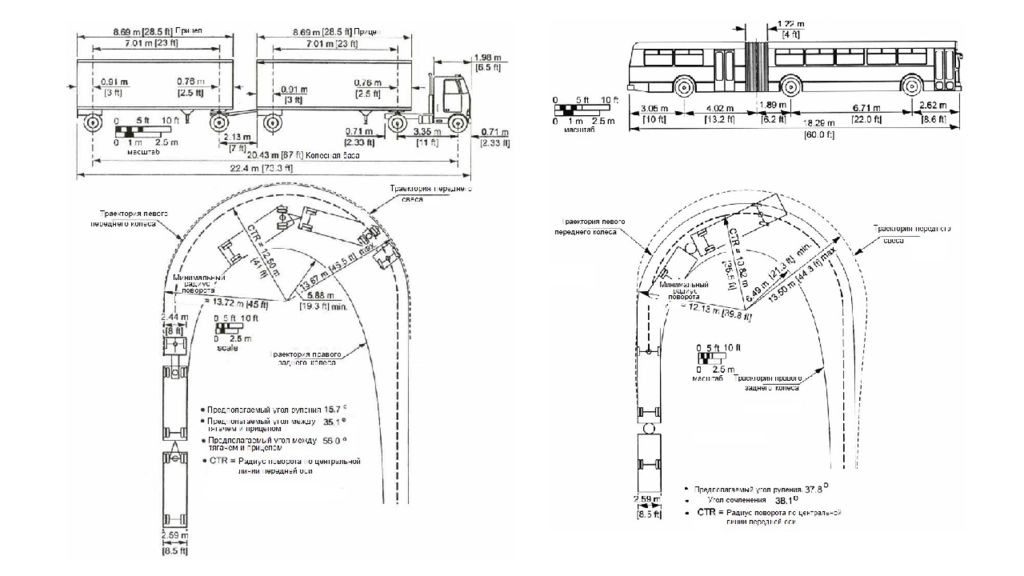

Слайд 17: ТРАЕКТОРИЯ ДВИЖЕНИЯ АВТОМОБИЛЯ НА ПОВОРОТЕ

Изображение слайда

Слайд 18

Изображение слайда

Слайд 19

Изображение слайда

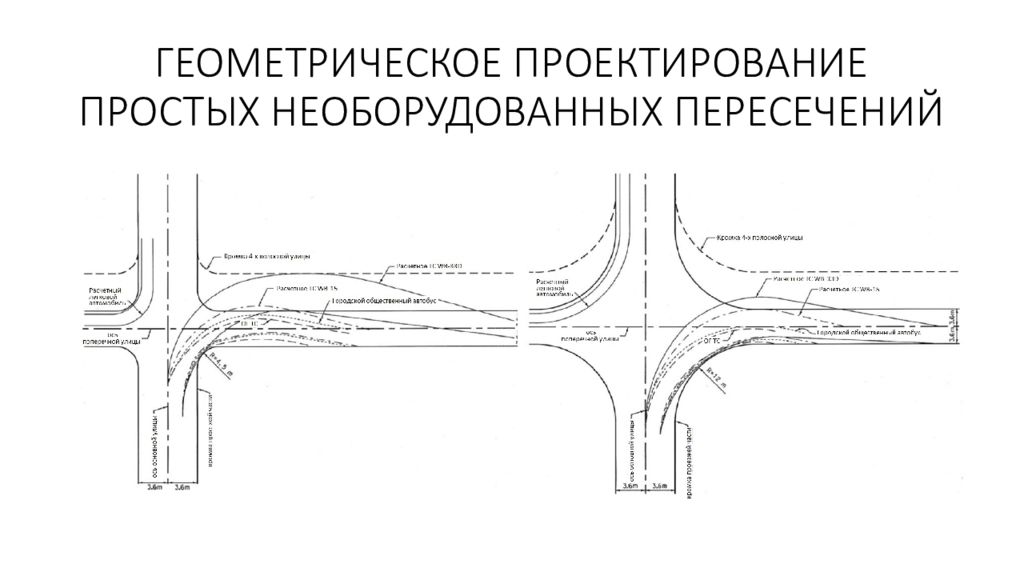

Слайд 20: ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ПРОСТЫХ НЕОБОРУДОВАННЫХ ПЕРЕСЕЧЕНИЙ

Изображение слайда

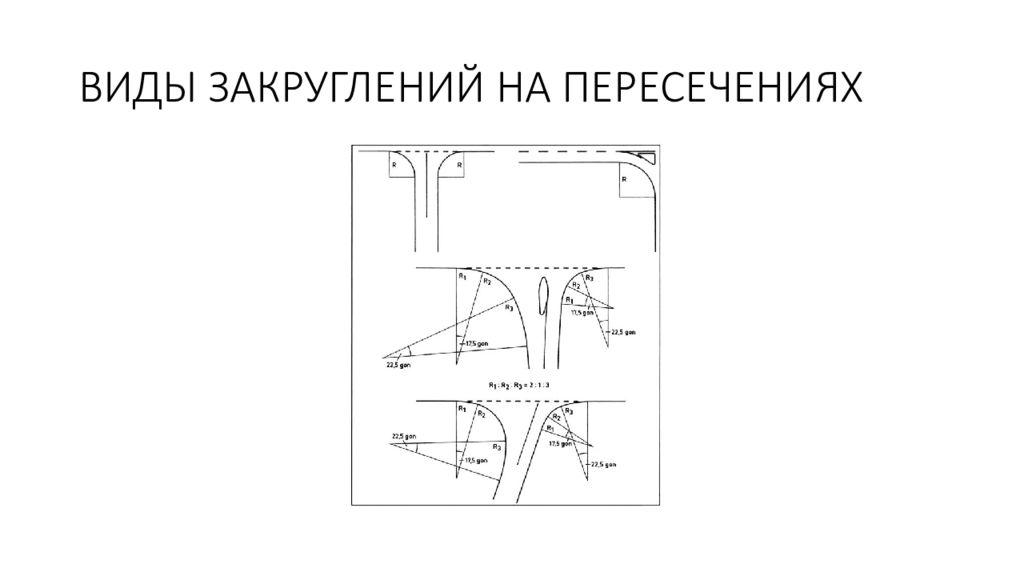

Слайд 21: ВИДЫ ЗАКРУГЛЕНИЙ НА ПЕРЕСЕЧЕНИЯХ

Изображение слайда

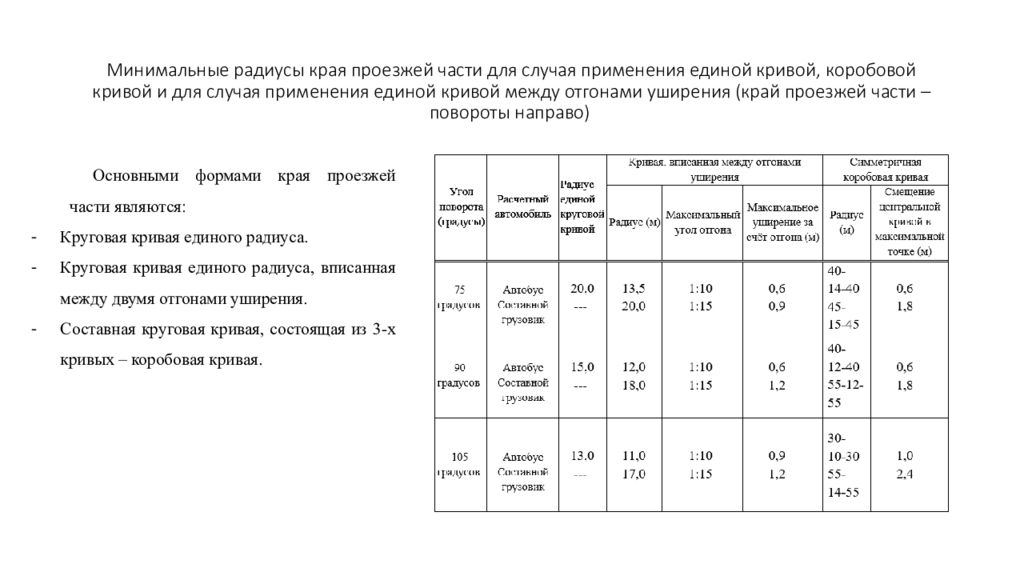

Слайд 22: Минимальные радиусы края проезжей части для случая применения единой кривой, коробовой кривой и для случая применения единой кривой между отгонами уширения (край проезжей части – повороты направо)

Основными формами края проезжей части являются: Круговая кривая единого радиуса. Круговая кривая единого радиуса, вписанная между двумя отгонами уширения. Составная круговая кривая, состоящая из 3-х кривых – коробовая кривая.

Изображение слайда

Слайд 23

Изображение слайда

Слайд 24: СТУПЕНЧАТЫЕ ПРИМЫКАНИЯ

Изображение слайда

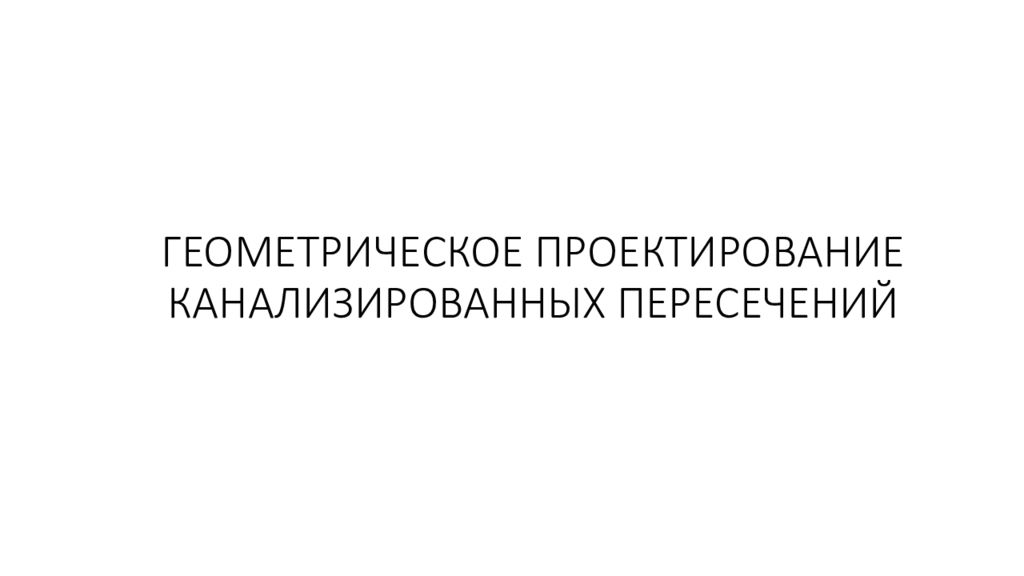

Слайд 25: ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КАНАЛИЗИРОВАННЫХ ПЕРЕСЕЧЕНИЙ

Изображение слайда

Слайд 26: ПРОЕКТИРОВАНИЕ НАПРАВЛЯЮЩИХ ОСТРОВКОВ

Направляющие островки являются основным средством организации движения, позволяющим обеспечить четкое и безопасное направление движения ( канализирование ) по заранее предусмотренным маршрутам. Применяют направляющие островки двух типов: - Островки, разделяющие противоположные направления движения – островки располагаются, как правило, по оси дороги и на второстепенной дороге имеют каплевидную форму. - Островки, разделяющие движения автомобилей одного направления – как правило, имеют треугольную форму. Как правило, данный тип островка применяется для разделения потоков правого поворота и остальных направлений.

Изображение слайда

Слайд 27: Минимальные радиусы кривых полосы для поворота направо

Изображение слайда

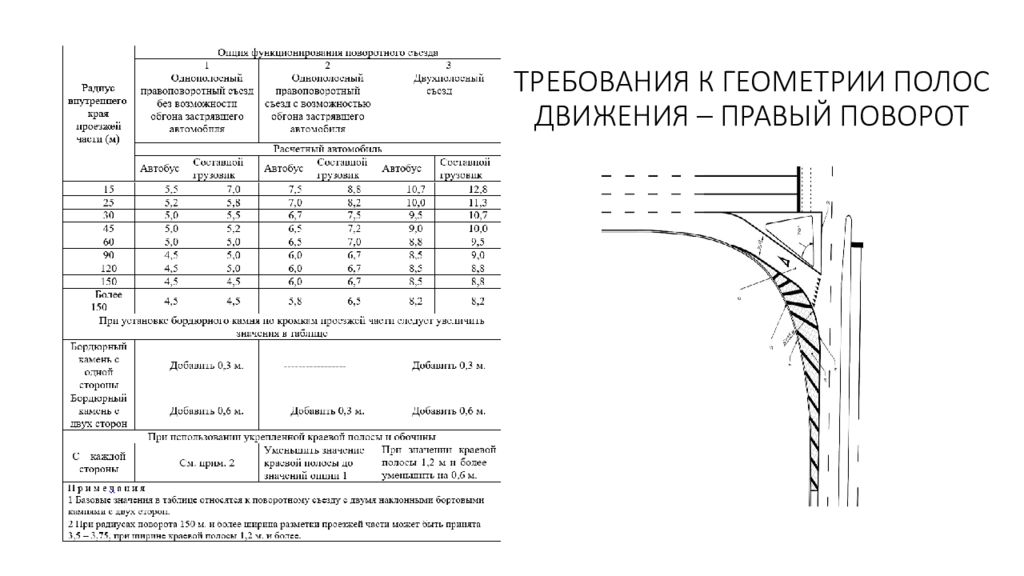

Слайд 28: ТРЕБОВАНИЯ К ГЕОМЕТРИИ ПОЛОС ДВИЖЕНИЯ – ПРАВЫЙ ПОВОРОТ

Изображение слайда

Слайд 29: ТРЕБОВАНИЯ К ГЕОМЕТРИИ ПОЛОС ДВИЖЕНИЯ – ПРАВЫЙ ПОВОРОТ

На однополосных съездах, при расстоянии между правой кромкой и краем островка более 5,5 м, следует нанести разметку или иные мероприятия, ограничивающие ширину проезжей части величиной 5,5 м.

Изображение слайда

Слайд 30: Требования к геометрическим элементам треугольного островка

- минимальная площадь треугольного островка в бортах должна быть – 6.5 кв. м., - минимальная длина стороны треугольника в бортах с учетом закруглений углов – не менее 3.0 м. Широкие краевые полосы безопасности на примыкании автомобильной дороги на Пярну к автомобильной дороге Виртсу – Таллинн

Изображение слайда

Слайд 31: ЦЕНТРАЛЬНЫЙ НАПРАВЛЯЮЩИЙ ОСТРОВОК

Форма и размеры центрального направляющего островка должны позволить расчетному транспортному средству обогнуть островок с правой стороны без того, чтобы заехать на соседнюю полосу или на тротуар. Ширина центрального направляющего островка и центральной разделительной полосы при наличии движения пешеходов через автомобильную дорогу должна быть не менее 2,0 м. При отсутствии движения пешеходов через островок или центральную разделительную полосу ширина должна быть не менее 1,5 м. Длина центрального направляющего островка, не предназначенного для применения полосы для поворота налево, от 10,0 м до 25,0 м, в зависимости от скорости подхода автомобилей к пересечению в одном уровне. В случае расположения островка на вертикальной или горизонтальной кривой следует продлевать островок-каплю за пределы вертикальной или горизонтальной кривой, таким образом, чтобы обеспечить видимость островка, как в плане, так и в профиле. Рекомендуемый радиус закругления края островка – 0.75 м, минимальная ширина края островка – 0.6 м, минимальный радиус закругления края островка – 0.3 м.

Изображение слайда

Слайд 32

Изображение слайда

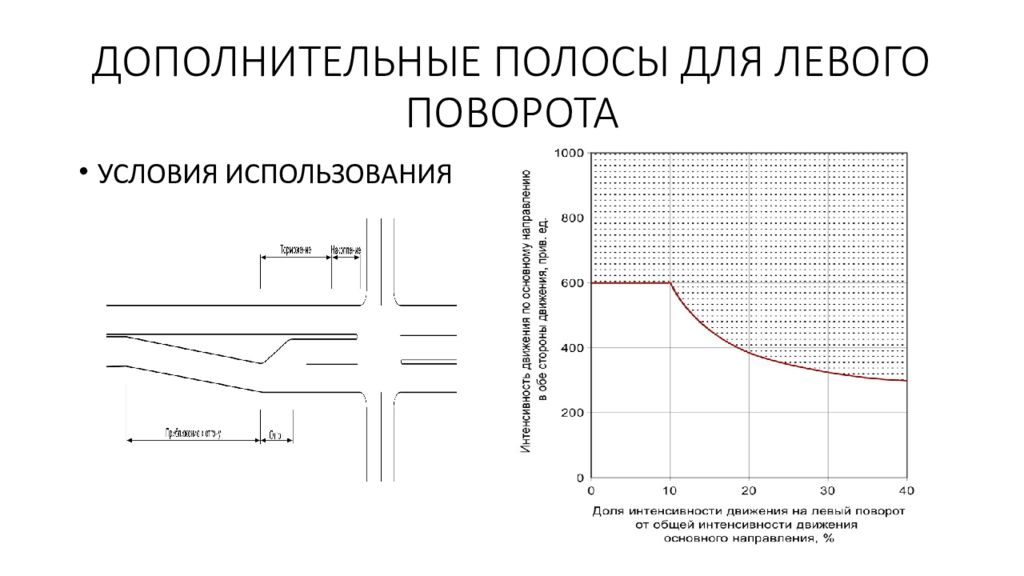

Слайд 33: ДОПОЛНИТЕЛЬНЫЕ ПОЛОСЫ ДЛЯ ЛЕВОГО ПОВОРОТА

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ

Изображение слайда

Слайд 34: ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПОЛОС

Изображение слайда

Слайд 35: ДЛИНА ОТГОНА ПОЛОСЫ ТОРМОЖЕНИЯ

Отгон уширения следует принимать не более 1: V /4 где V – расчётная скорость подхода к пересечению.

Изображение слайда

Слайд 36: ДЛИНА УЧАСТКА ТОРМОЖЕНИЯ

Для поворотной полосы второстепенного направления движения и левоповоротной полосы главного направления движения нерегулируемого пересечения, поворотной полосы нерегулируемого пересечения (требуется остановка и возможно накопление очереди при ожидании возможности совершения манёвра): ; ( 1) Где: - скорость автомобиля в момент начала торможения, принимается 0,7 – 1,0 от расчетной скорости на автомобильной дороге, м/ c ; a – расчетное ускорение замедления, принято 1,0 м/с2.

Изображение слайда

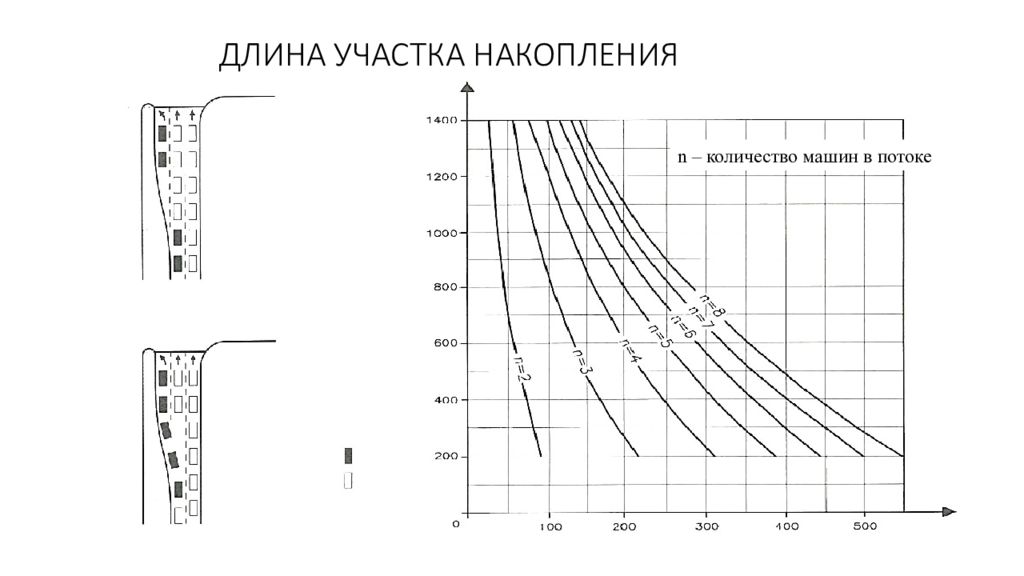

Слайд 37: ДЛИНА УЧАСТКА НАКОПЛЕНИЯ

n – количество машин в потоке

Изображение слайда

Слайд 38

Изображение слайда

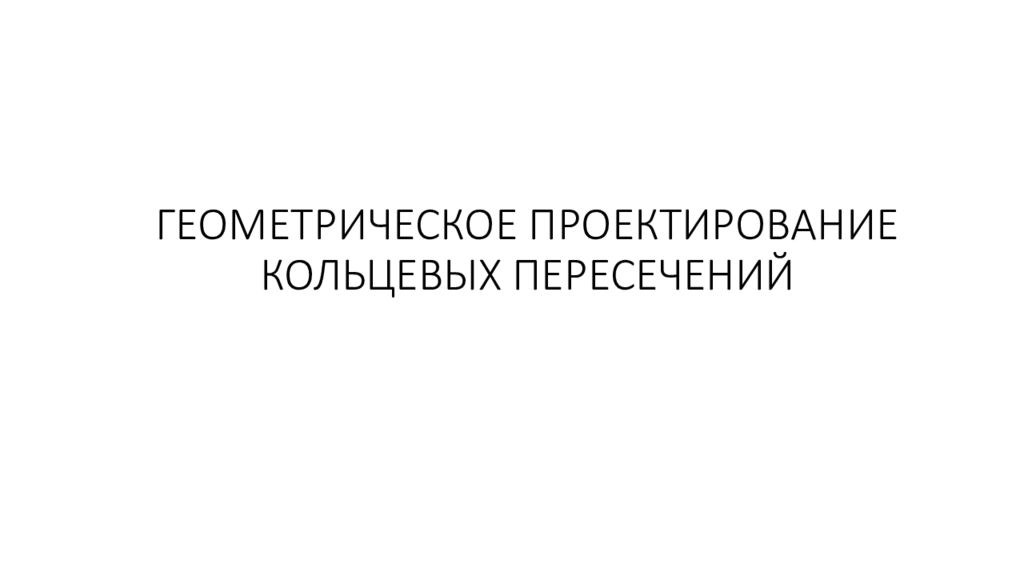

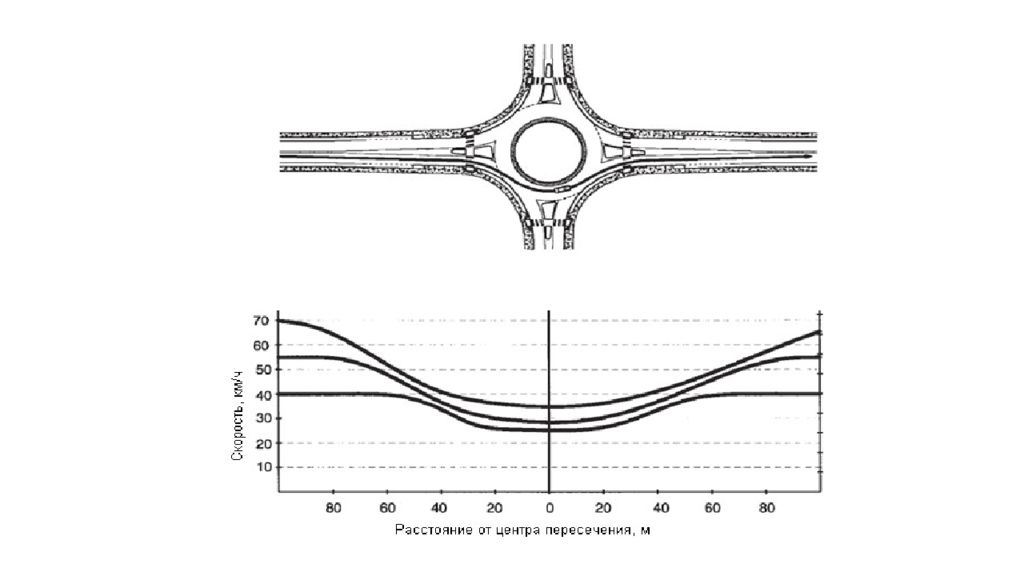

Слайд 39: ГЕОМЕТРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

Изображение слайда

Слайд 40

Изображение слайда

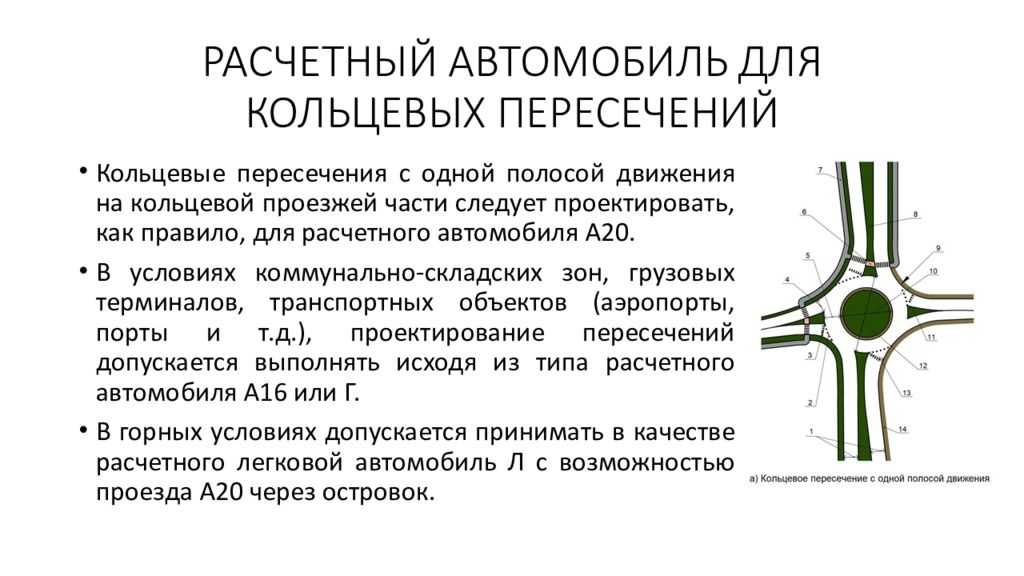

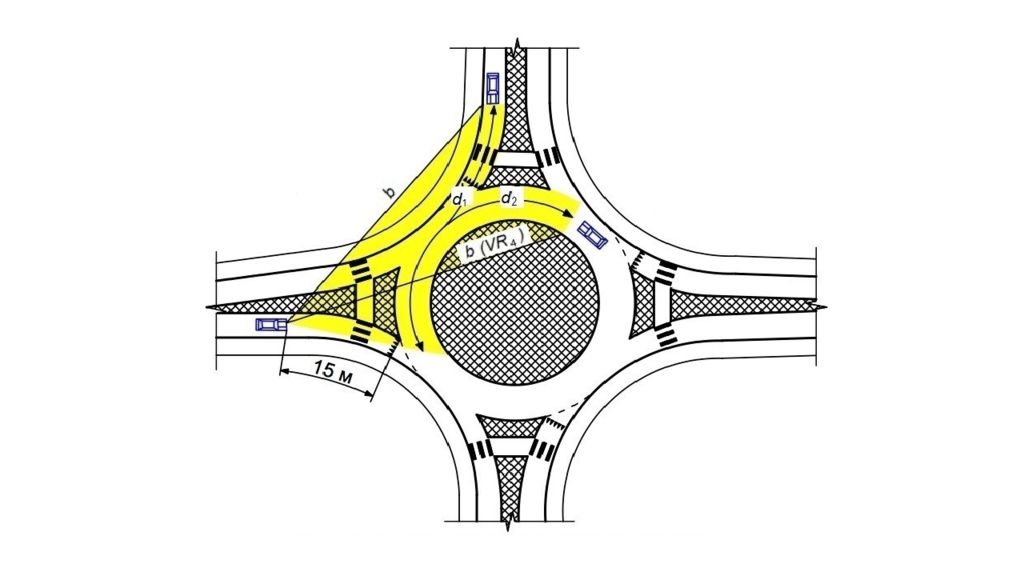

Слайд 41: РАСЧЕТНЫЙ АВТОМОБИЛЬ ДЛЯ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

Кольцевые пересечения с одной полосой движения на кольцевой проезжей части следует проектировать, как правило, для расчетного автомобиля А20. В условиях коммунально-складских зон, грузовых терминалов, транспортных объектов (аэропорты, порты и т.д.), проектирование пересечений допускается выполнять исходя из типа расчетного автомобиля А16 или Г. В горных условиях допускается принимать в качестве расчетного легковой автомобиль Л с возможностью проезда А20 через островок.

Изображение слайда

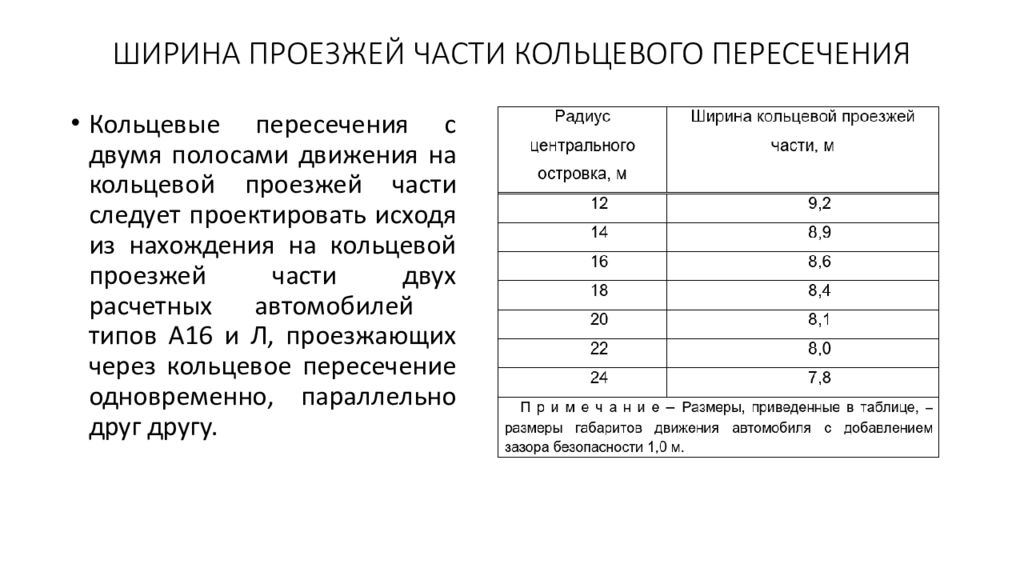

Слайд 42: ШИРИНА ПРОЕЗЖЕЙ ЧАСТИ КОЛЬЦЕВОГО ПЕРЕСЕЧЕНИЯ

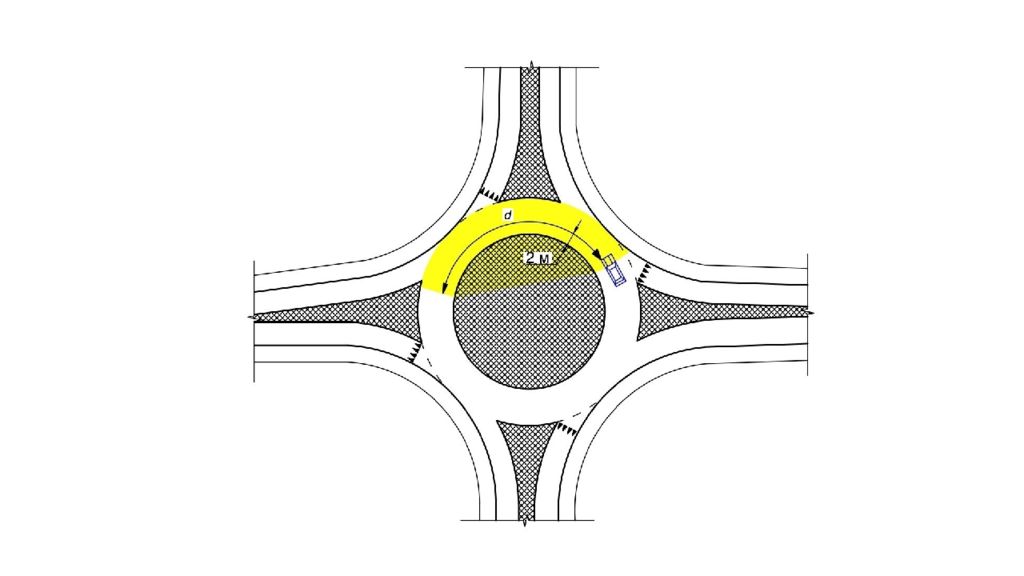

Ширину кольцевой проезжей части ( g ) следует принимать по таблице, но не менее 4,0 м.

Изображение слайда

Слайд 43

Кольцевые пересечения с двумя полосами движения на кольцевой проезжей части следует проектировать исходя из нахождения на кольцевой проезжей части двух расчетных автомобилей типов А16 и Л, проезжающих через кольцевое пересечение одновременно, параллельно друг другу. ШИРИНА ПРОЕЗЖЕЙ ЧАСТИ КОЛЬЦЕВОГО ПЕРЕСЕЧЕНИЯ

Изображение слайда

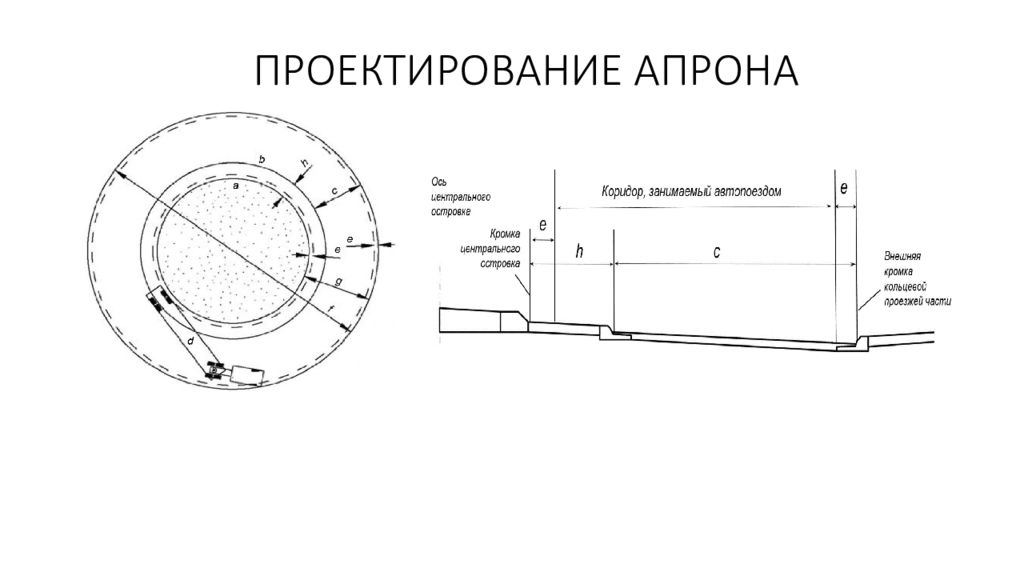

Слайд 44: ПРОЕКТИРОВАНИЕ АПРОНА

Изображение слайда

Слайд 45: РАЗМЕЩЕНИЕ ПОДХОДОВ

Изображение слайда

Слайд 46: Ширина однополосного въезда на пересечение

Изображение слайда

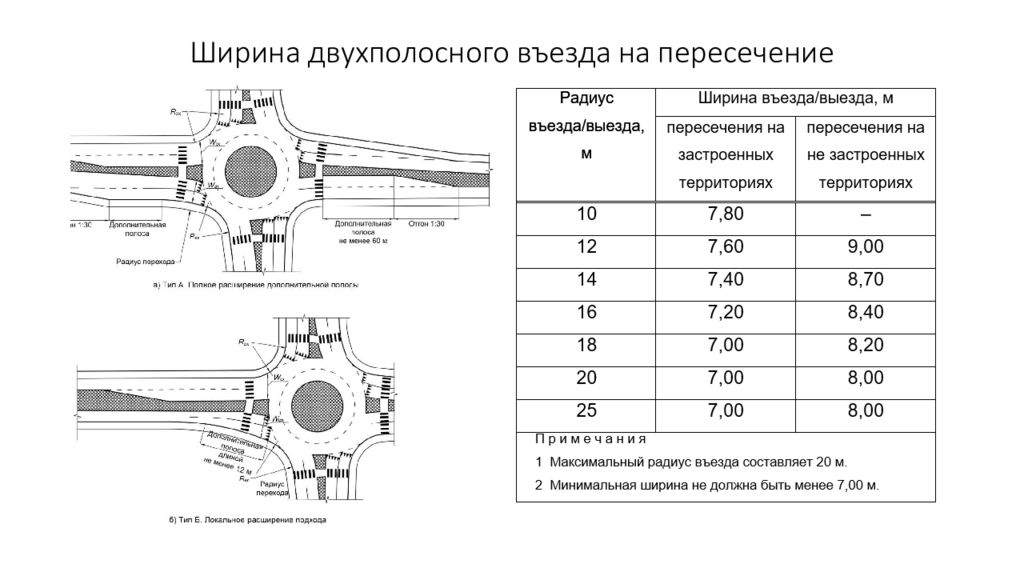

Слайд 47: Ширина двухполосного въезда на пересечение

Изображение слайда

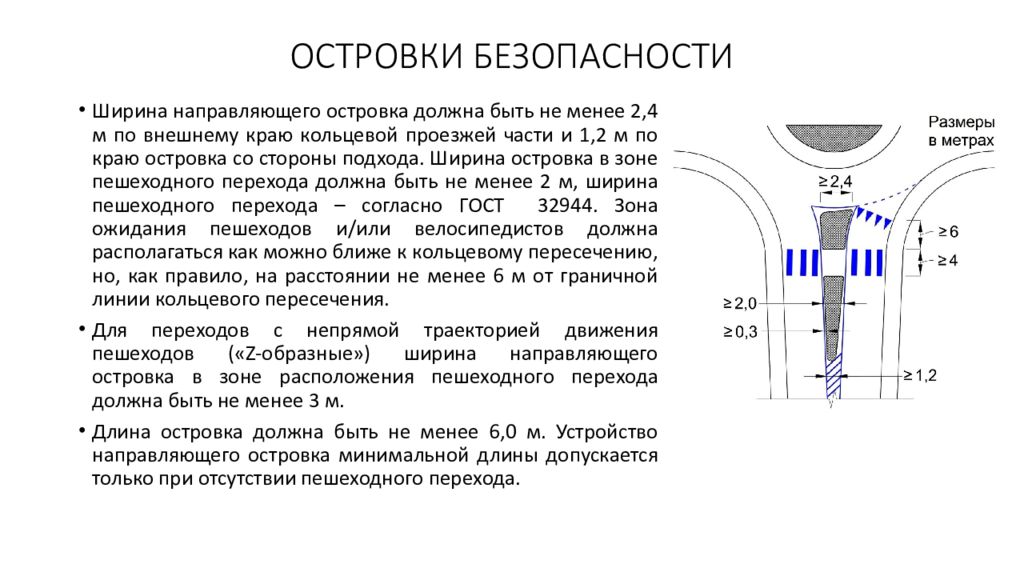

Слайд 48: ОСТРОВКИ БЕЗОПАСНОСТИ

Ширина направляющего островка должна быть не менее 2,4 м по внешнему краю кольцевой проезжей части и 1,2 м по краю островка со стороны подхода. Ширина островка в зоне пешеходного перехода должна быть не менее 2 м, ширина пешеходного перехода – согласно ГОСТ 32944. Зона ожидания пешеходов и/или велосипедистов должна располагаться как можно ближе к кольцевому пересечению, но, как правило, на расстоянии не менее 6 м от граничной линии кольцевого пересечения. Для переходов с непрямой траекторией движения пешеходов («Z-образные») ширина направляющего островка в зоне расположения пешеходного перехода должна быть не менее 3 м. Длина островка должна быть не менее 6,0 м. Устройство направляющего островка минимальной длины допускается только при отсутствии пешеходного перехода.

Изображение слайда

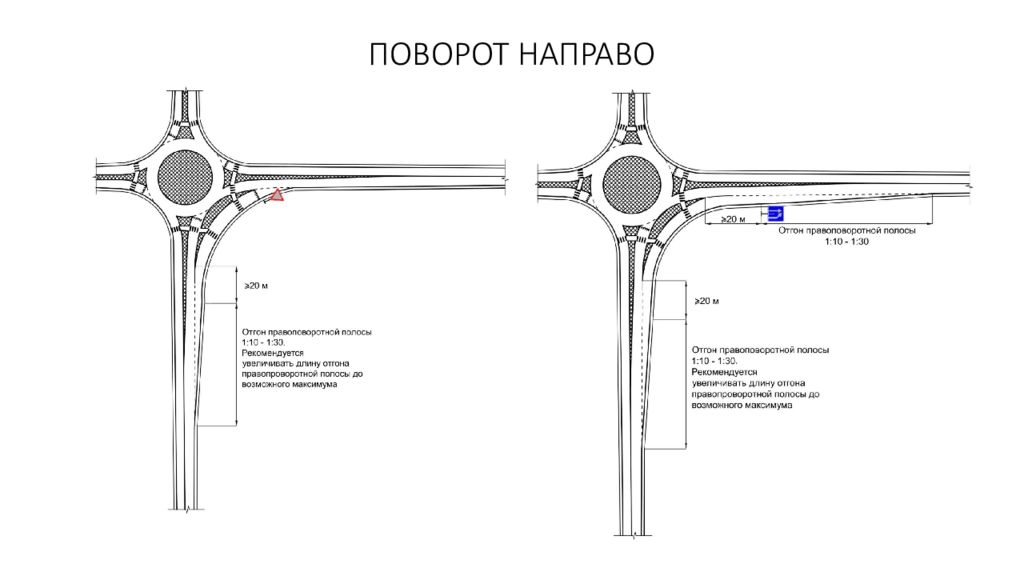

Слайд 49: ПОВОРОТ НАПРАВО

Изображение слайда

Слайд 50: S- образный подход к пересечению

Изображение слайда

Слайд 51

Изображение слайда

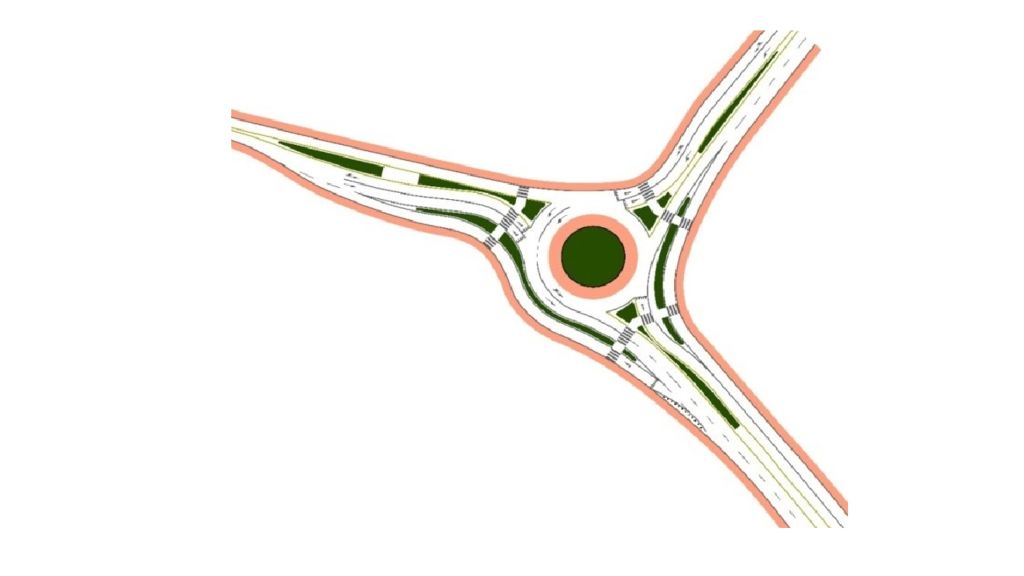

Слайд 52: ТУРБОКОЛЬЦА

Изображение слайда

Слайд 53

Изображение слайда

Слайд 54: ОБЕСПЕЧЕНИЕ ВИДИМОСТИ НА ПЕРЕСЕЧЕНИЯХ

Изображение слайда

Слайд 55

Пересечение в одном уровне должно быть видно водителю приближающегося к пересечению автомобиля с расстояния, позволяющего безопасное торможение и остановку перед пересечением в одном уровне. При приближении к пересечению в одном уровне водитель приближающегося к пересечению автомобиля должен видеть транспортные средства, приближающиеся с других подходов к пересечению с расстояния, позволяющего ему принять решение о выполнении маневра, а также выполнить этот маневр в безопасном режиме. Расстояние видимости при подходе к пересечению в одном уровне должно быть не менее максимального расстояния, необходимого для полной остановки автомобиля. Минимальное расстояние видимости проезжей части для остановки должно быть обеспечено на всем протяжении подходов к пересечению в одном уровне. Минимальное необходимое расстояние видимости для остановки следует определять по формуле (1): (1) где S ост - расчетное расстояние видимости покрытия проезжей части для остановки; V расч – расчетная скорость движения в начале торможения, км/ч; а – ускорение замедления при торможении, принимаемое равным 3,4 м/с 2 ; t р - расчетное время реакции водителя, равное 2,5 с; g – ускорение свободного падения, 9,8 м/с 2.

Изображение слайда

Слайд 56

Схема расчета минимального расстояния боковой видимости на нерегулируемых пересечениях в одном уровне. S b – расстояние видимости вдоль второстепенной дороги, S a – расстояние видимости вдоль главной дороги

Изображение слайда

Слайд 57

Изображение слайда

Слайд 58

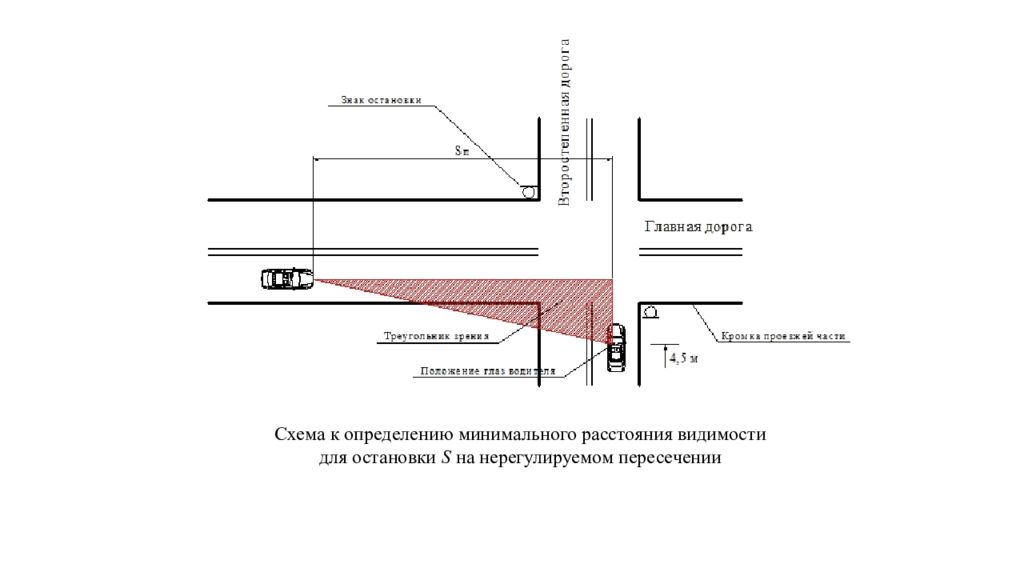

Схема к определению минимального расстояния видимости для остановки S на нерегулируемом пересечении

Изображение слайда

Слайд 59

Изображение слайда

Слайд 60

Изображение слайда

Слайд 61: ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ НЕРЕГУЛИРУЕМЫЕ ПЕРЕСЕЧЕНИЯ

Изображение слайда

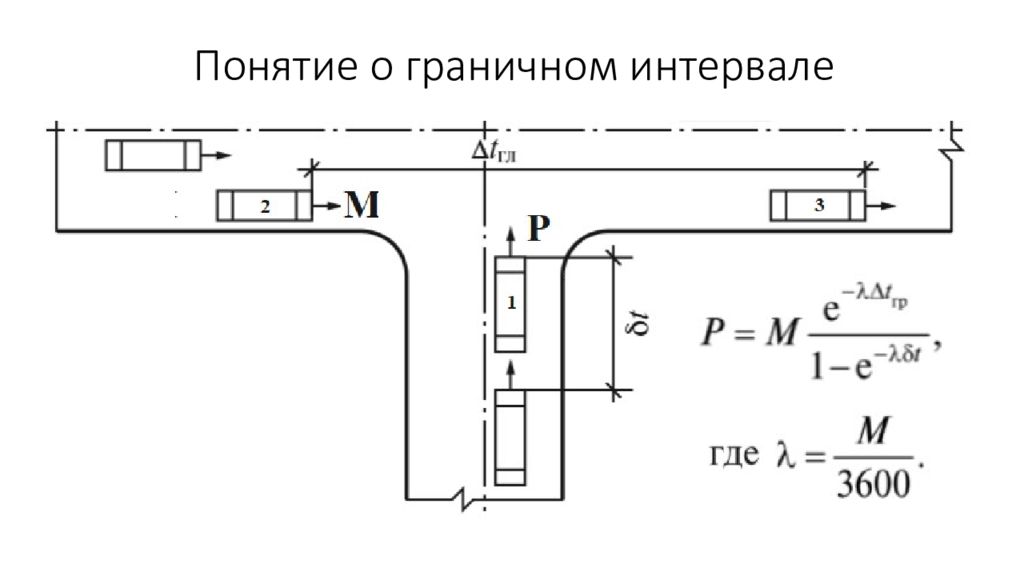

Слайд 62: Понятие о граничном интервале

Изображение слайда

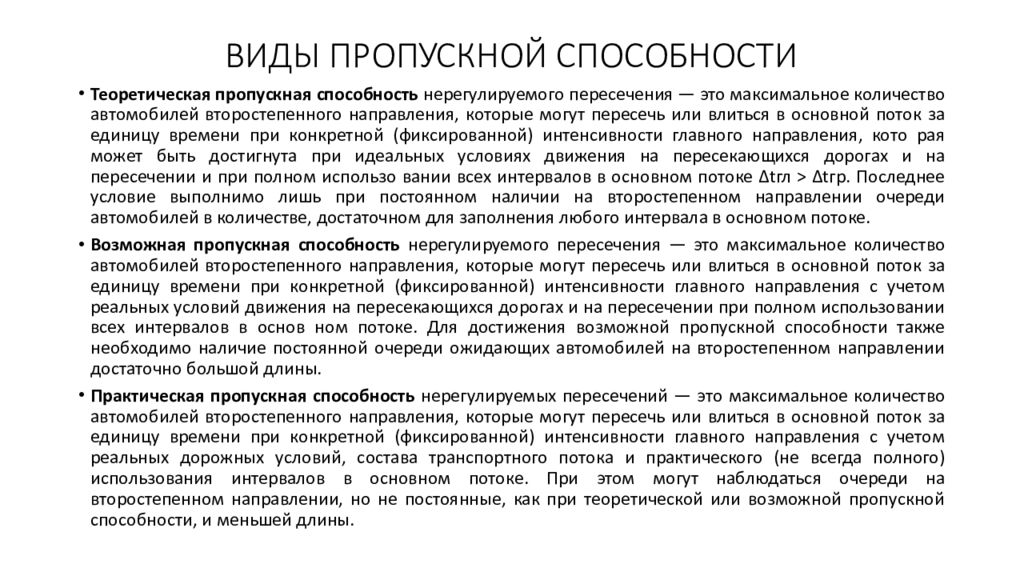

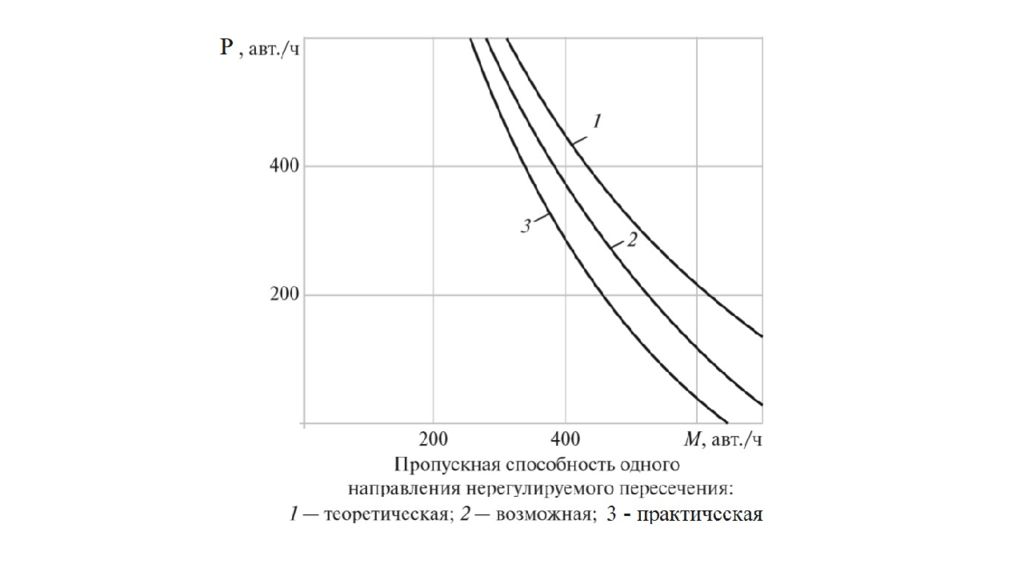

Слайд 63: ВИДЫ ПРОПУСКНОЙ СПОСОБНОСТИ

Теоретическая пропускная способность нерегулируемого пересечения — это максимальное количество автомобилей второстепенного направления, которые могут пересечь или влиться в основной поток за единицу времени при конкретной (фиксированной) интенсивности главного направления, кото рая может быть достигнута при идеальных условиях движения на пересекающихся дорогах и на пересечении и при полном использо вании всех интервалов в основном потоке Δtгл > Δtгр. Последнее условие выполнимо лишь при постоянном наличии на второстепенном направлении очереди автомобилей в количестве, достаточном для заполнения любого интервала в основном потоке. Возможная пропускная способность нерегулируемого пересечения — это максимальное количество автомобилей второстепенного направления, которые могут пересечь или влиться в основной поток за единицу времени при конкретной (фиксированной) интенсивности главного направления с учетом реальных условий движения на пересекающихся дорогах и на пересечении при полном использовании всех интервалов в основ ном потоке. Для достижения возможной пропускной способности также необходимо наличие постоянной очереди ожидающих автомобилей на второстепенном направлении достаточно большой длины. Практическая пропускная способность нерегулируемых пересечений — это максимальное количество автомобилей второстепенного направления, которые могут пересечь или влиться в основной поток за единицу времени при конкретной (фиксированной) интенсивности главного направления с учетом реальных дорожных условий, состава транспортного потока и практического (не всегда полного) использования интервалов в основном потоке. При этом могут наблюдаться очереди на второстепенном направлении, но не постоянные, как при теоретической или возможной пропускной способности, и меньшей длины.

Изображение слайда

Слайд 64

Изображение слайда

Слайд 65: ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЕМЫХ ПЕРЕСЕЧЕНИЙ – РАСЧЕТ ДЛИТЕЛЬНОСТИ ЦИКЛА

Изображение слайда

Слайд 66: ПРИНЦИПЫ ВВЕДЕНИЯ СВЕТОФОРНОГО РЕГУЛИРОВАНИЯ

УСЛОВИЕ 1. См. табл. УСЛОВИЕ 2. Интенсивность движения транспортных средств по дороге составляет не менее 600 ед./ч (для дорог с разделительной полосой - 1000 ед./ч) в обоих направлениях в течение каждого из любых 8 ч рабочего дня недели. Интенсивность движения пешеходов, пересекающих проезжую часть этой дороги в одном, наиболее загруженном, направлении в то же время составляет не менее 150 пеш./ч. УСЛОВИЕ 3. Значения интенсивности движения транспортных средств и пешеходов по условиям 1 и 2 одновременно составляют 80% или более от указанных УСЛОВИЕ 4. На перекрестке совершено не менее трех дорожно-транспортных происшествий за последние 12 мес, которые могли быть предотвращены при наличии светофорной сигнализации. При этом условия 1 или 2 должны выполняться на 80% или более.

Изображение слайда

Слайд 67: ОСНОВНЫЕ ПОНЯТИЯ

Такт регулирования – временной интервал или период многократно повторяющейся комбинации светофорных сигналов (такты основные и промежуточные). Фаза регулирования – совокупность основного и следующего за ним промежуточного такта. Цикл регулирования – периодически повторяющиеся совокупность фаз.

Изображение слайда

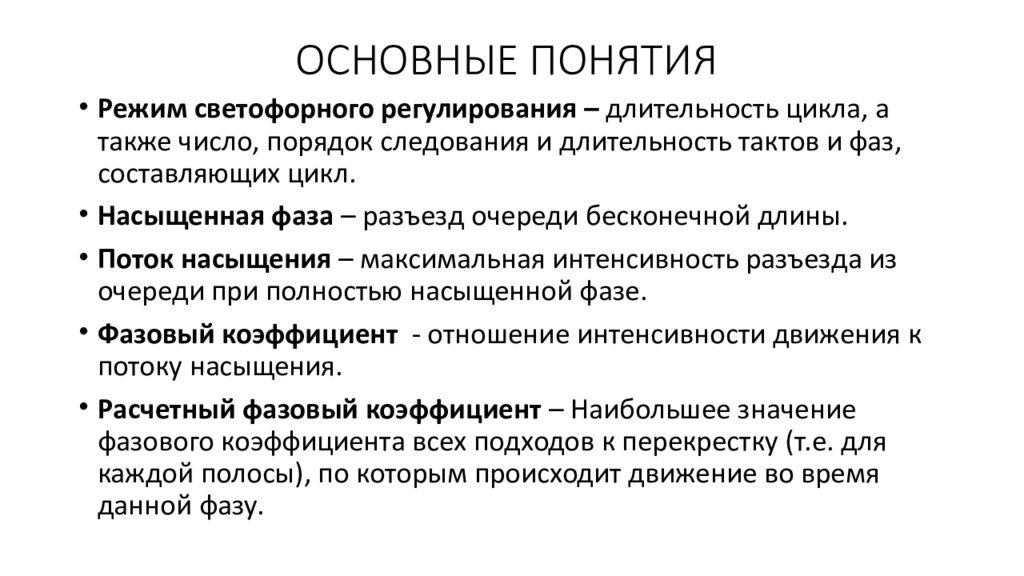

Слайд 68: ОСНОВНЫЕ ПОНЯТИЯ

Режим светофорного регулирования – длительность цикла, а также число, порядок следования и длительность тактов и фаз, составляющих цикл. Насыщенная фаза – разъезд очереди бесконечной длины. Поток насыщения – максимальная интенсивность разъезда из очереди при полностью насыщенной фазе. Фазовый коэффициент - отношение интенсивности движения к потоку насыщения. Расчетный фазовый коэффициент – Наибольшее значение фазового коэффициента всех подходов к перекрестку (т.е. для каждой полосы), по которым происходит движение во время данной фазу.

Изображение слайда

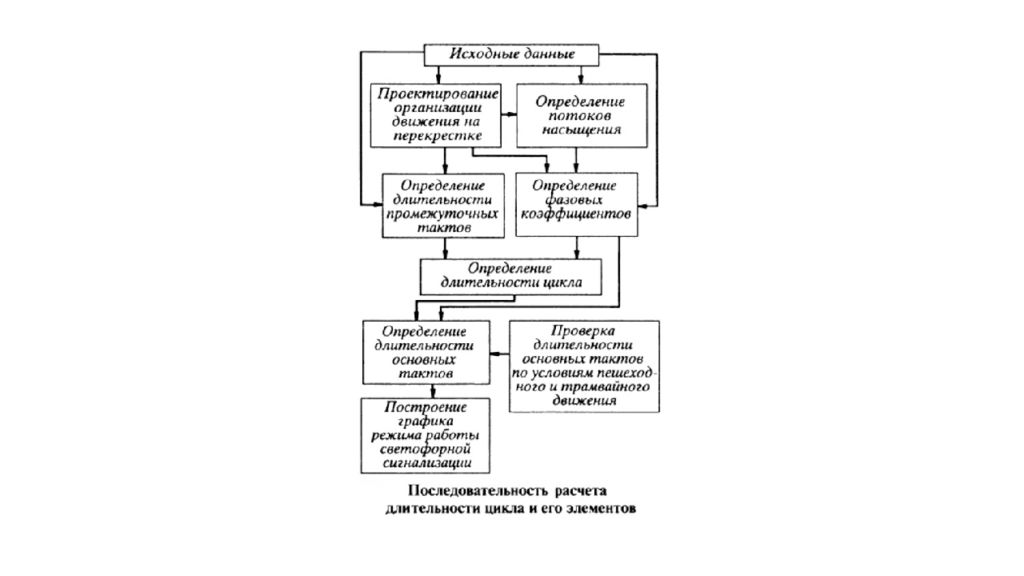

Слайд 69

Изображение слайда

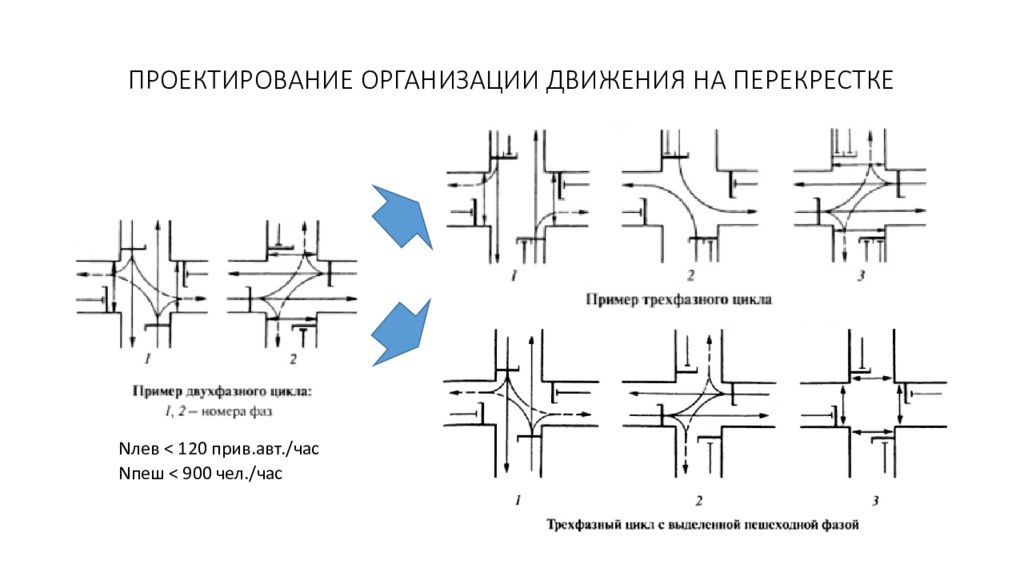

Слайд 70: ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ ДВИЖЕНИЯ НА ПЕРЕКРЕСТКЕ

N лев < 120 прив.авт. / час N пеш < 900 чел. / час ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИИ ДВИЖЕНИЯ НА ПЕРЕКРЕСТКЕ

Изображение слайда

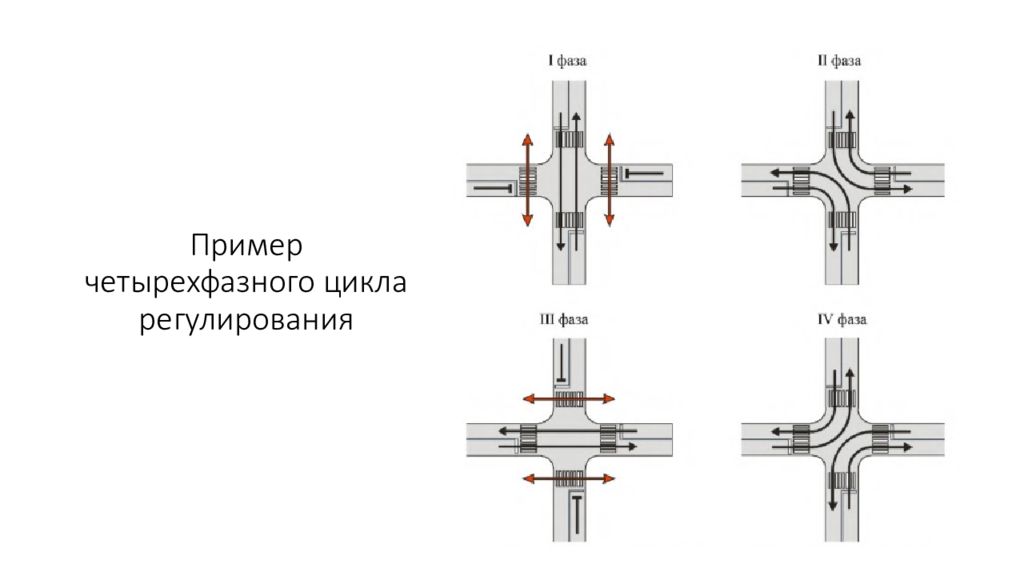

Слайд 71: Пример четырехфазного цикла регулирования

Изображение слайда

Слайд 72: ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ФАЗОВЫХ КОЭФФИЦИЕНТОВ – 1 ЭТАП – ОПРЕДЛЕНИЕ СХЕМЫ ОРГАНИЗАЦИИ ДВИЖЕНИЯ

Изображение слайда

Слайд 73: Определение фазовых коэффициентов (для каждого направления движения в составе фазы регулирования)

Фазовый коэффициент - отношение интенсивности движения к потоку насыщения.

Изображение слайда

Слайд 74: 2 ЭТАП - Определение расчетного фазового коэффициента (для каждой фазы)

Расчетный фазовый коэффициент - отношение максимальной интенсивности движения к потоку насыщения.

Изображение слайда

Слайд 75: РАСЧЕТ ДЛИТЕЛЬНОСТИ ЦИКЛА РЕГУЛИРОВАНИЯ

Длительность цикла регулирования светофорной сигнализации со случайным прибытием автомобилей рассчитывается по формуле Ф. Вебстера : Где T п – суммарное время длительности промежуточных тактов, с. - сумма расчетных фазовых коэффициентов, с.

Изображение слайда

Слайд 76

Изображение слайда

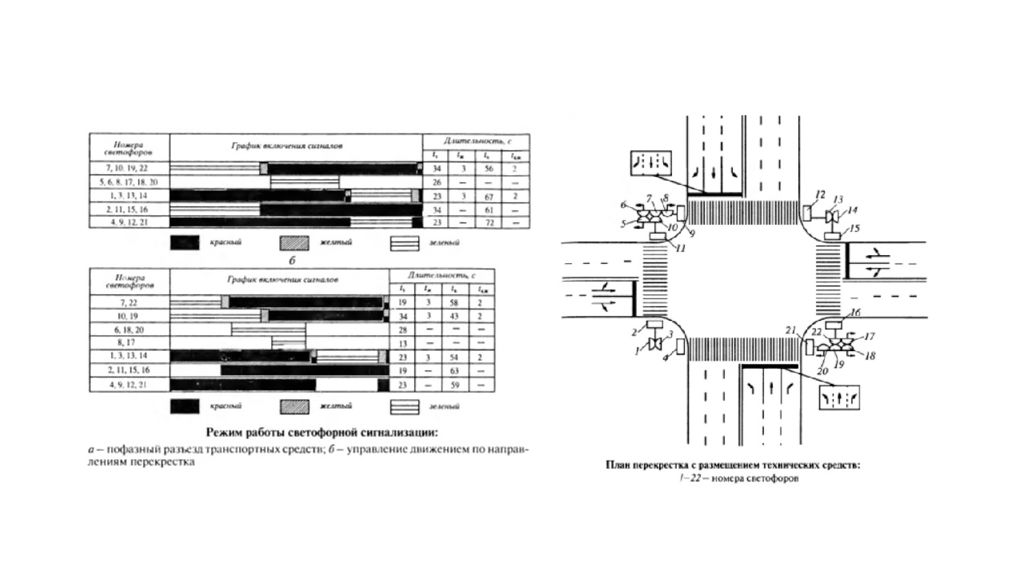

Слайд 77: Основные принципы, применяемые при проектировании пофазного разъезда

Изображение слайда

Последний слайд презентации: ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ ГОРОДСКИХ ДОРОГ И УЛИЦ ( ГДиУ ) В ОДНОМ УРОВНЕ: Координируемое управление

Изображение слайда

Похожие презентации
