Подготовил учитель физики МКОУ «Нижнесмородинская ООШ» Кучерявенко В.Н.

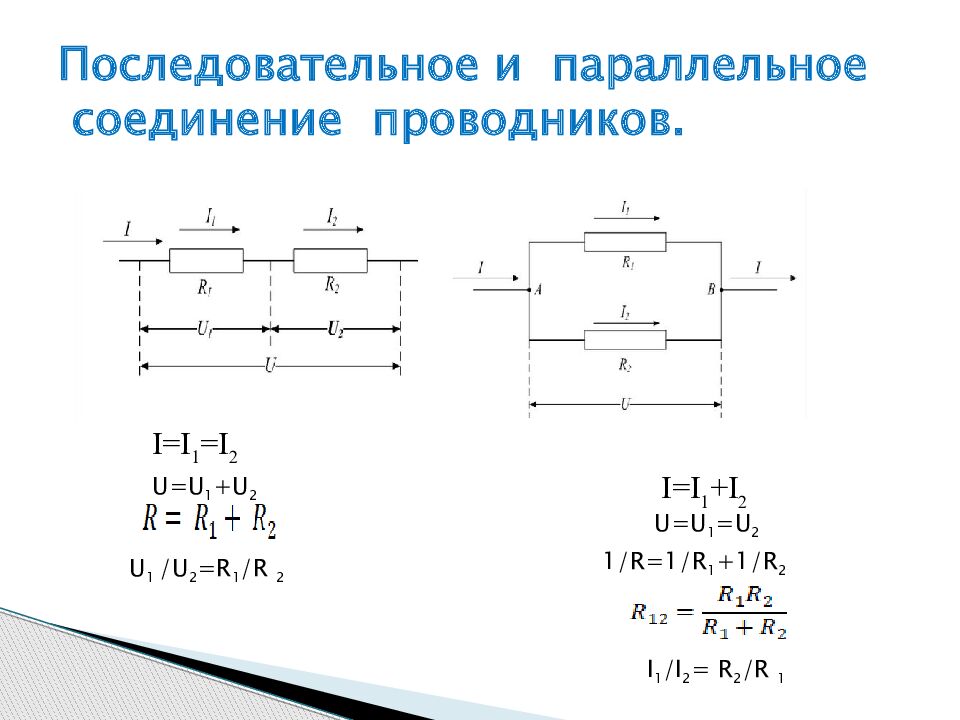

U = U 1 + U 2 I = I 1 + I 2 U = U 1 = U 2 1/ R =1/ R 1 +1/ R 2 U 1 / U 2 =R 1 / R 2 I 1 / I 2 = R 2 / R 1 I = I 1 = I 2

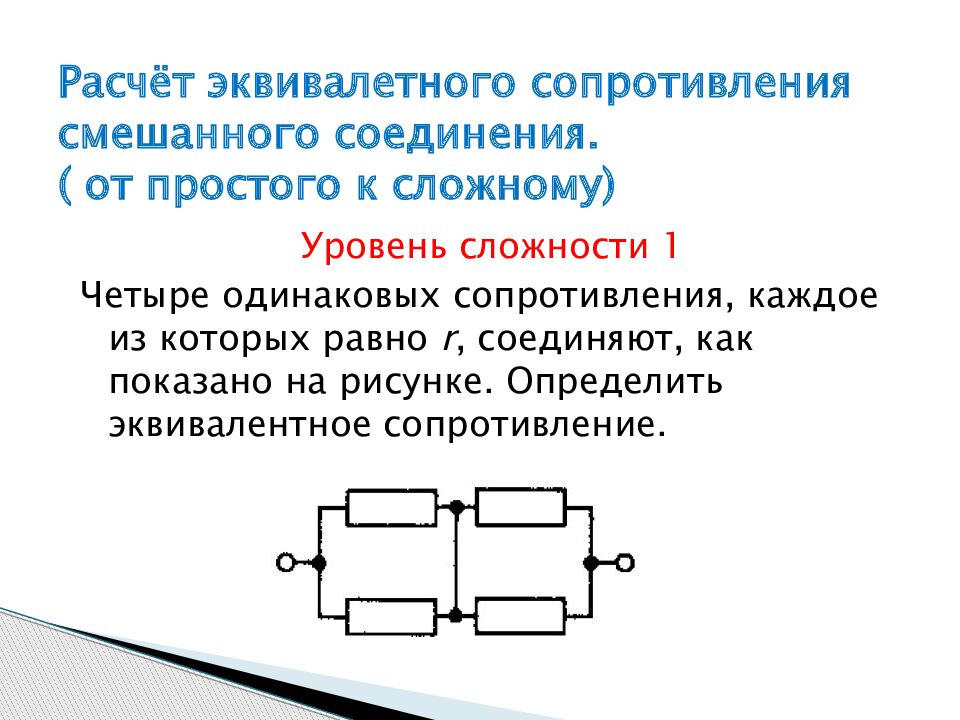

Уровень сложности 1 Четыре одинаковых сопротивления, каждое из которых равно r, соединяют, как показано на рисунке. Определить эквивалентное сопротивление. Расчёт эквивалетного сопротивления смешанного соединения. ( от простого к сложному)

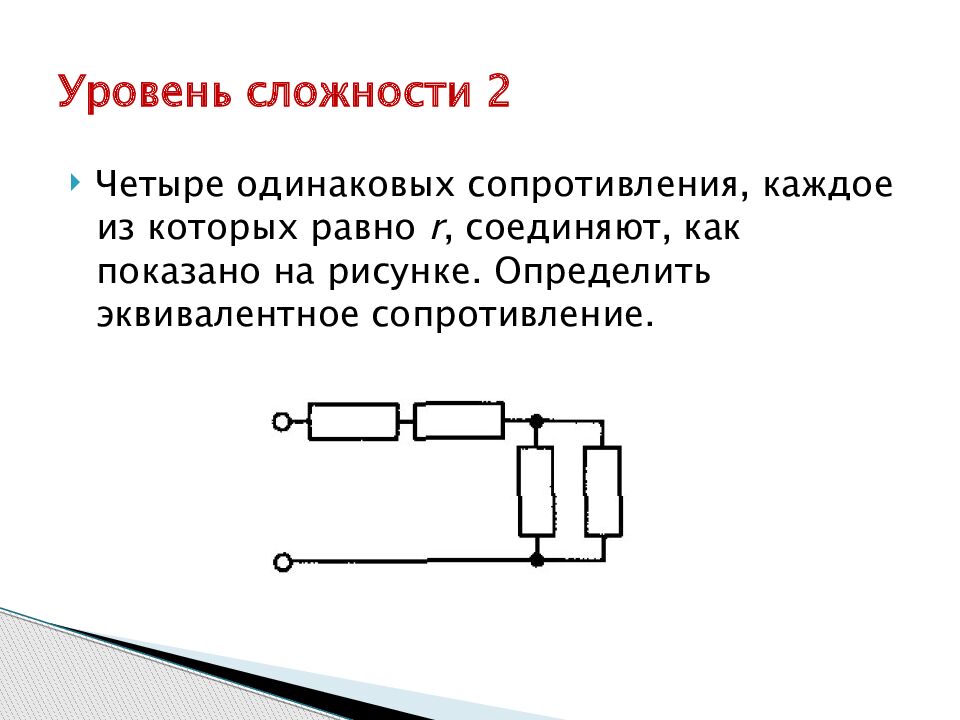

Четыре одинаковых сопротивления, каждое из которых равно r, соединяют, как показано на рисунке. Определить эквивалентное сопротивление. Уровень сложности 2

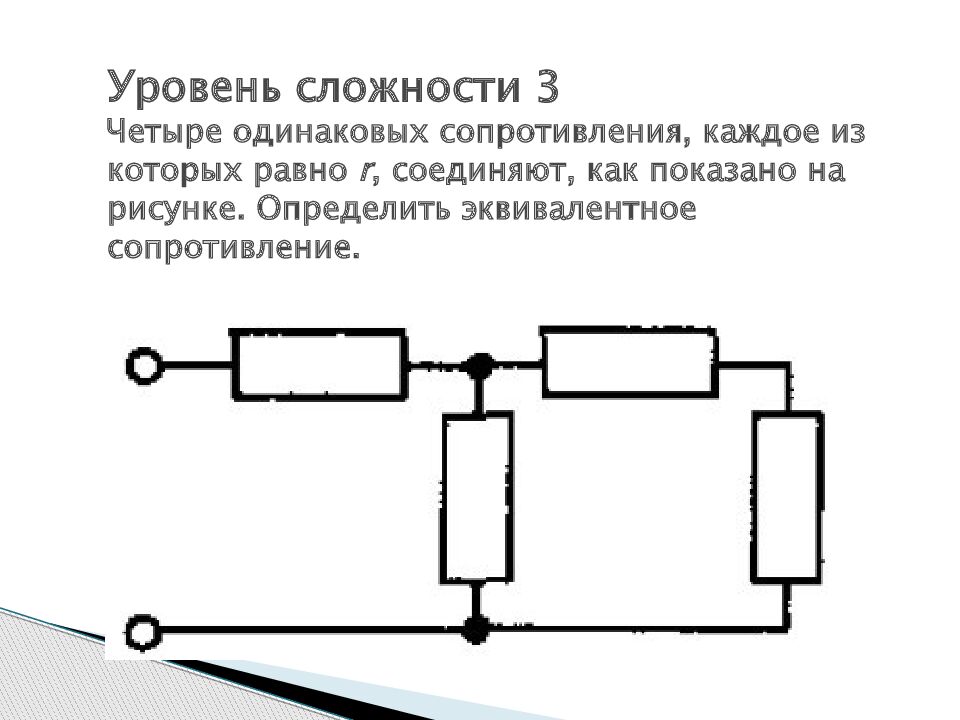

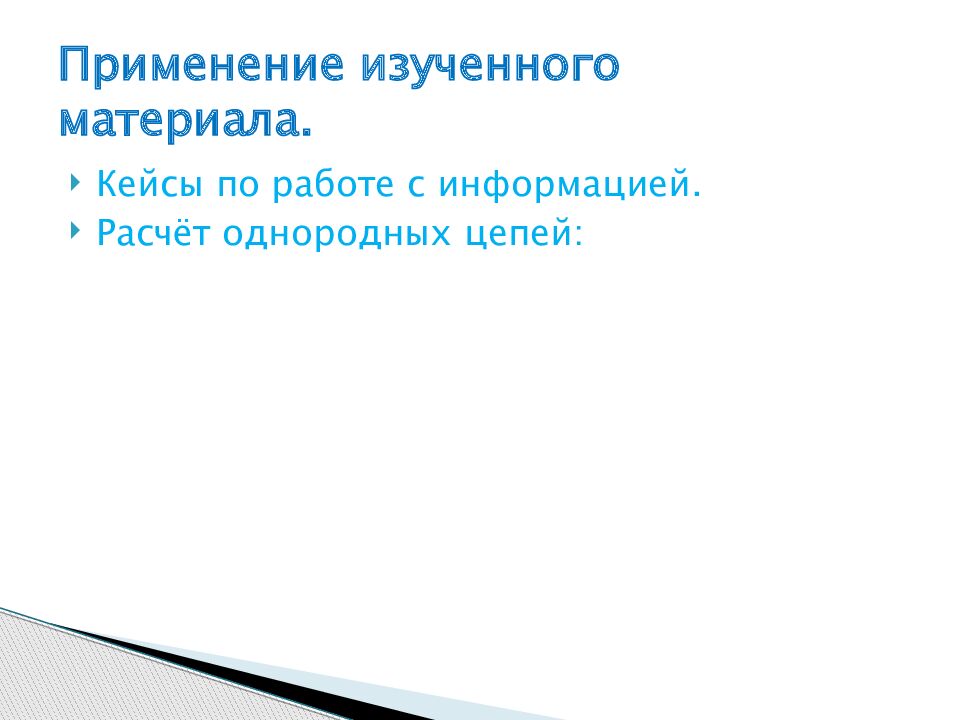

Кейсы по работе с информацией. Расчёт однородных цепей: Применение изученного материала.

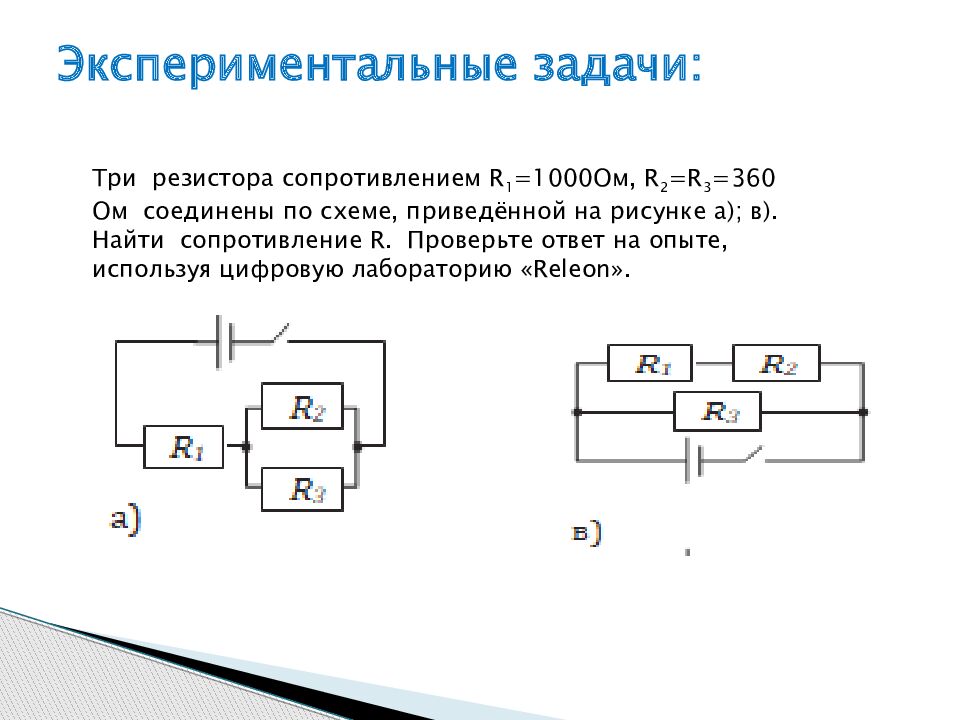

Три резистора сопротивлением R 1 = 1000Ом, R 2 =R 3 = 360 Ом соединены по схеме, приведённой на рисунке а); в). Найти сопротивление R. Проверьте ответ на опыте, используя цифровую лабораторию « Releon ».

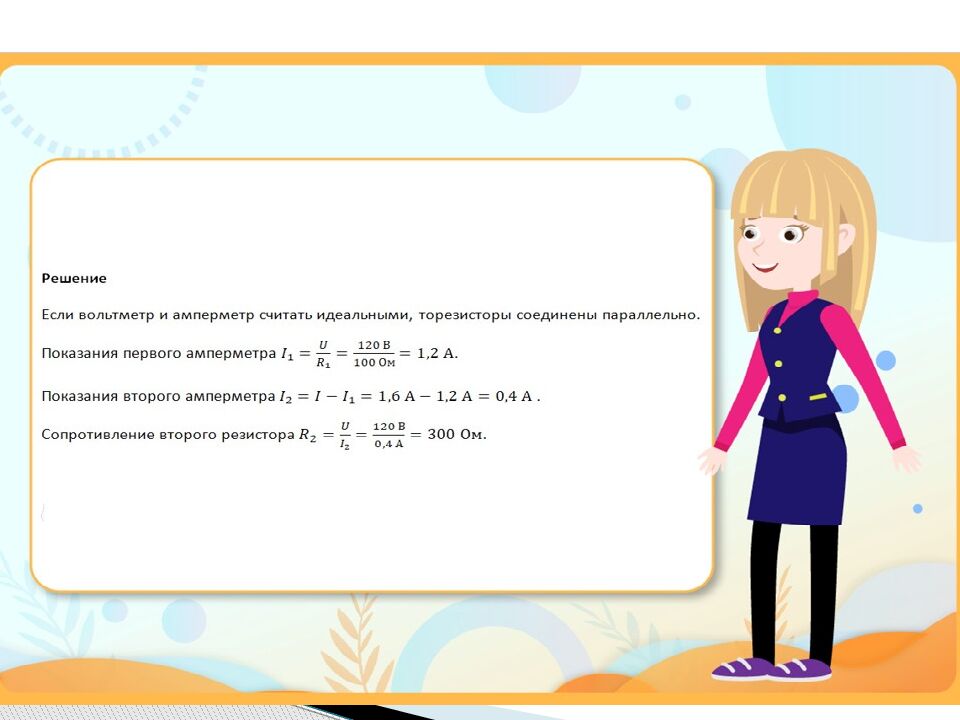

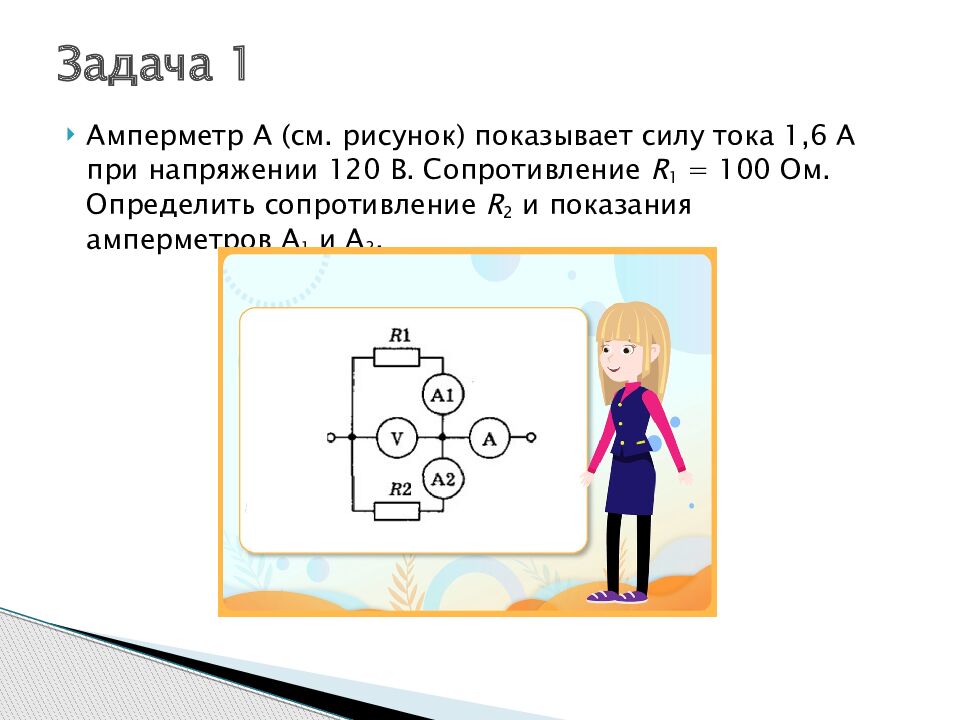

Амперметр A (см. рисунок) показывает силу тока 1,6 А при напряжении 120 В. Сопротивление R 1 = 100 Ом. Определить сопротивление R 2 и показания амперметров A 1 и A 2. Задача 1

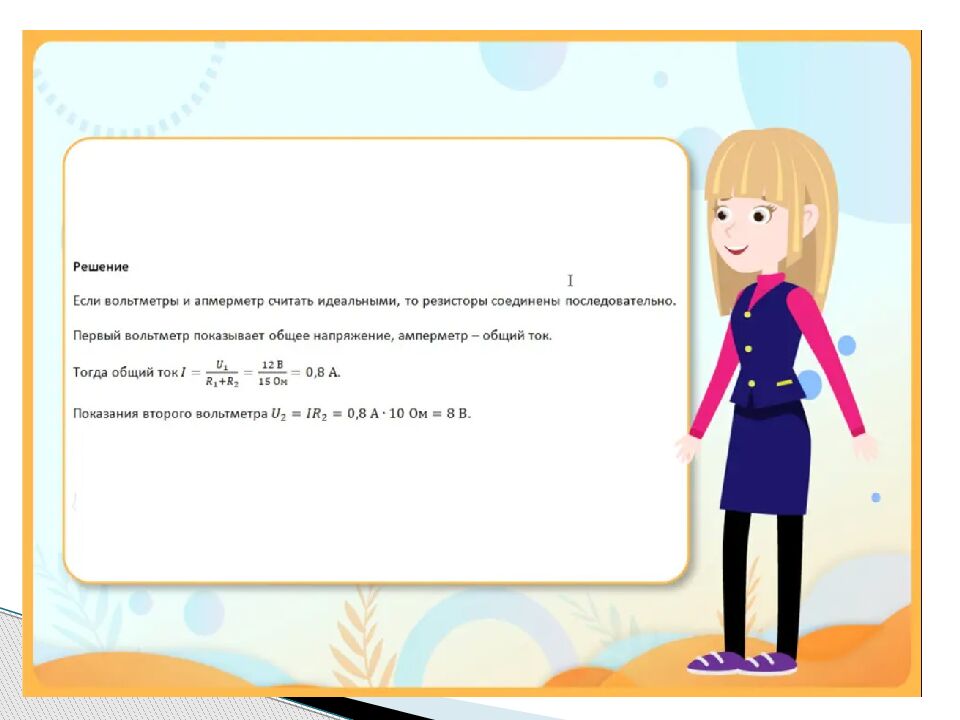

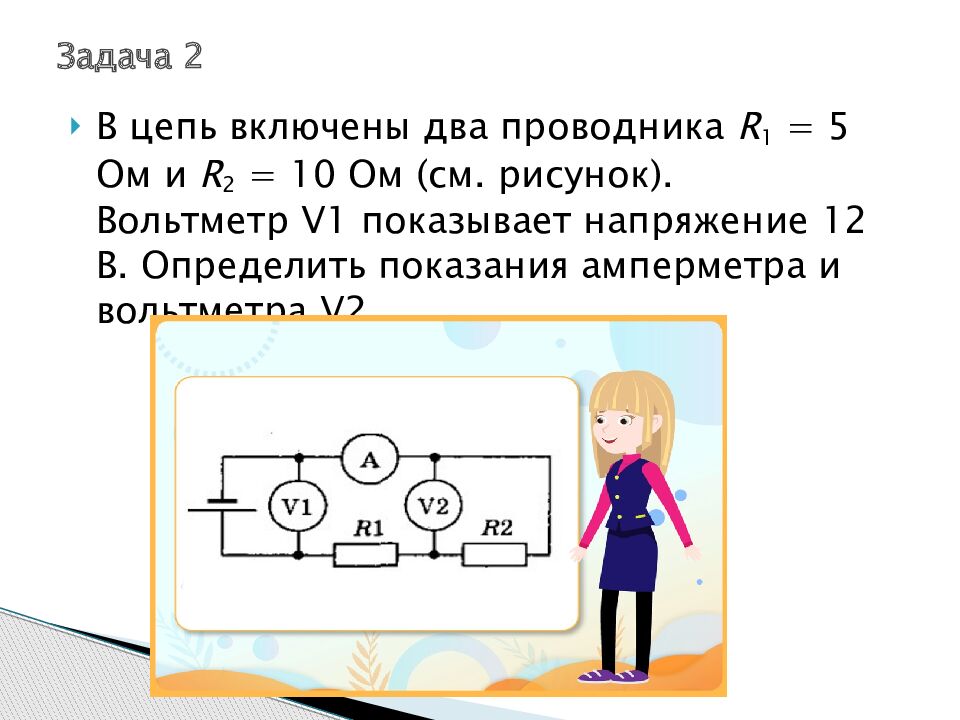

В цепь включены два проводника R 1 = 5 Ом и R 2 = 10 Ом (см. рисунок). Вольтметр V1 показывает напряжение 12 В. Определить показания амперметра и вольтметра V2. Задача 2

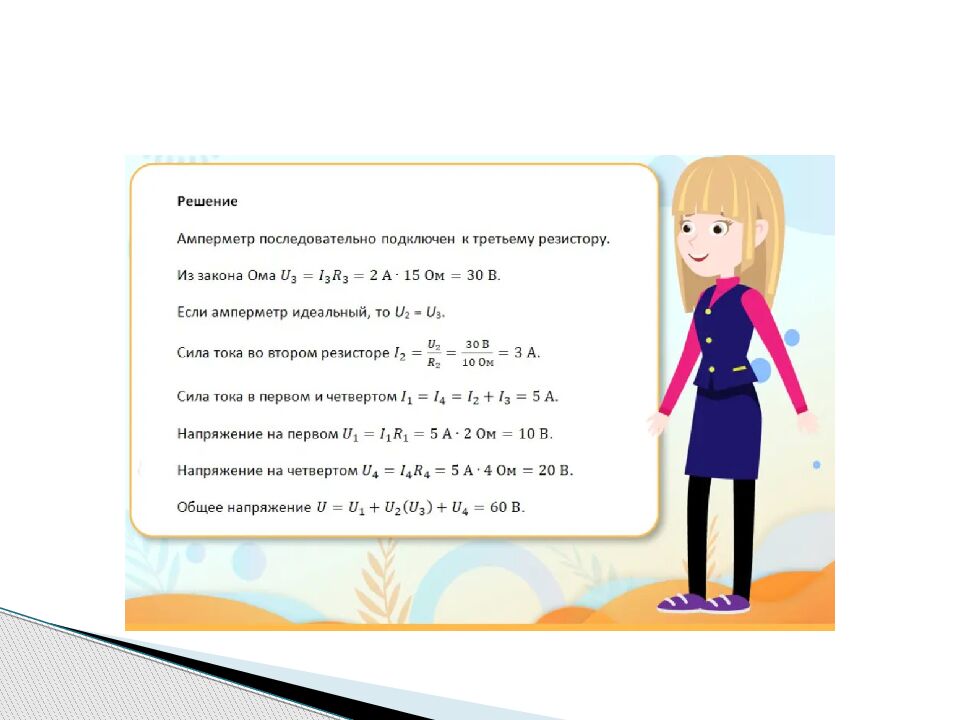

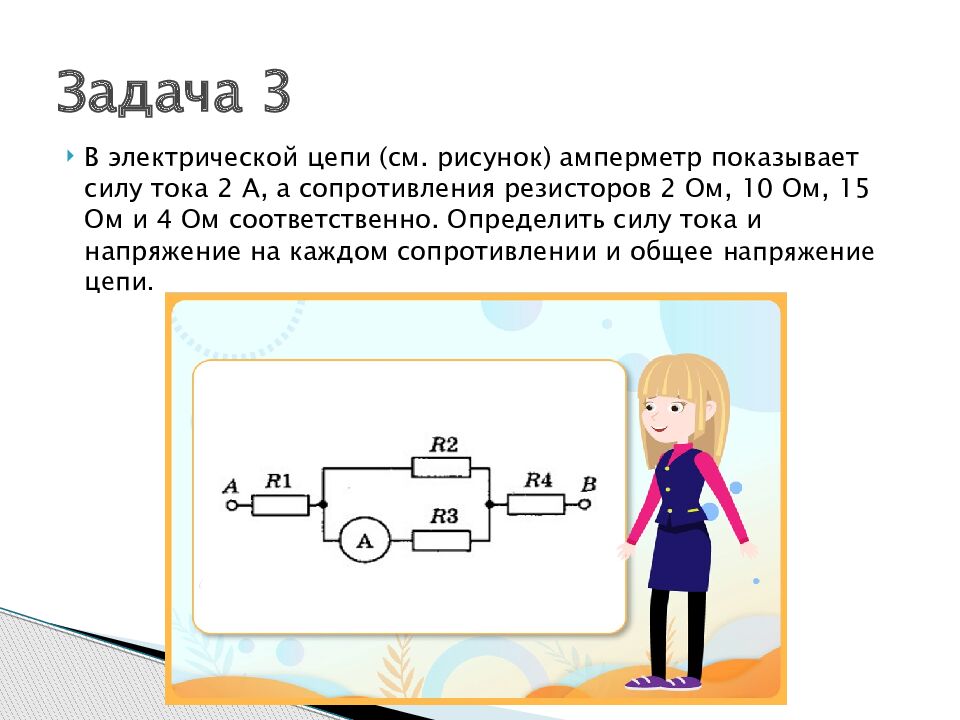

В электрической цепи (см. рисунок) амперметр показывает силу тока 2 А, а сопротивления резисторов 2 Ом, 10 Ом, 15 Ом и 4 Ом соответственно. Определить силу тока и напряжение на каждом сопротивлении и общее напряжение цепи. Задача 3

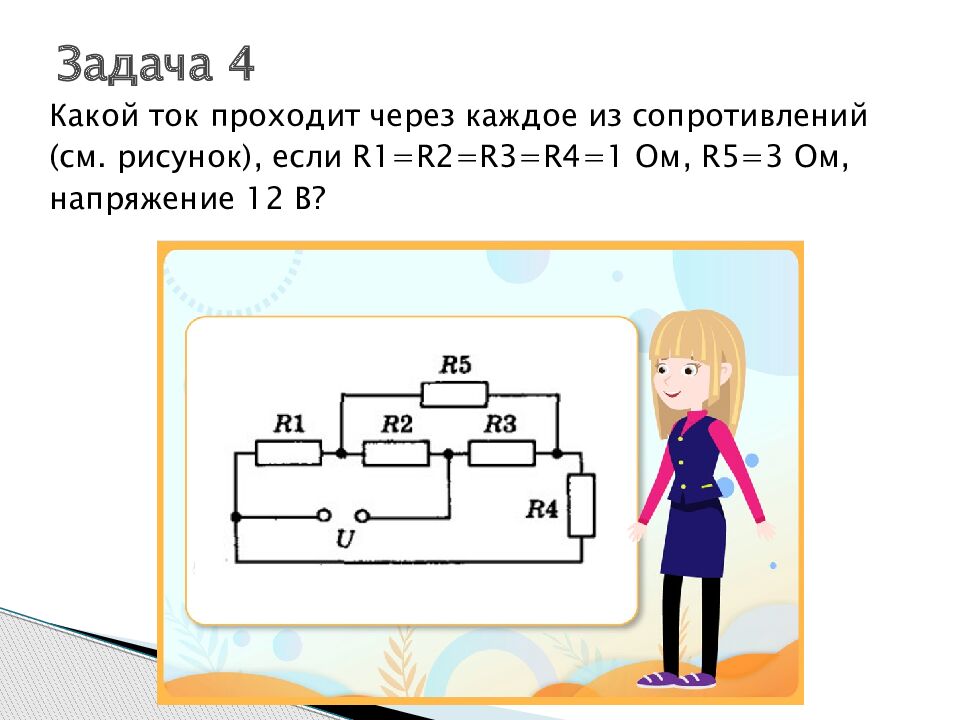

Какой ток проходит через каждое из сопротивлений (см. рисунок), если R1=R2=R3=R4=1 Ом, R5=3 Ом, напряжение 12 В? Задача 4

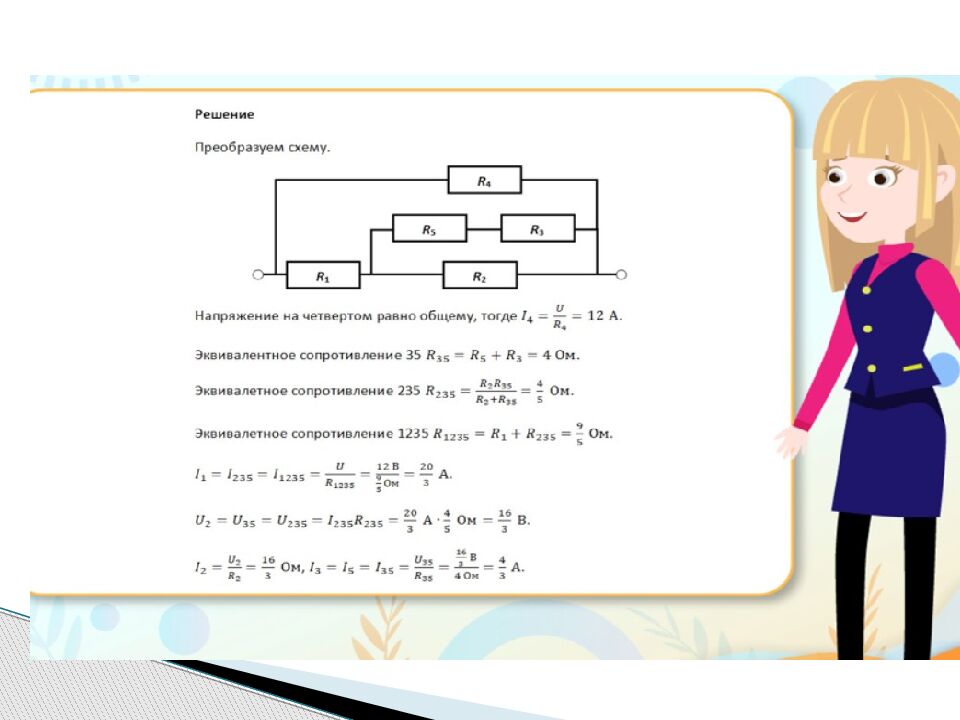

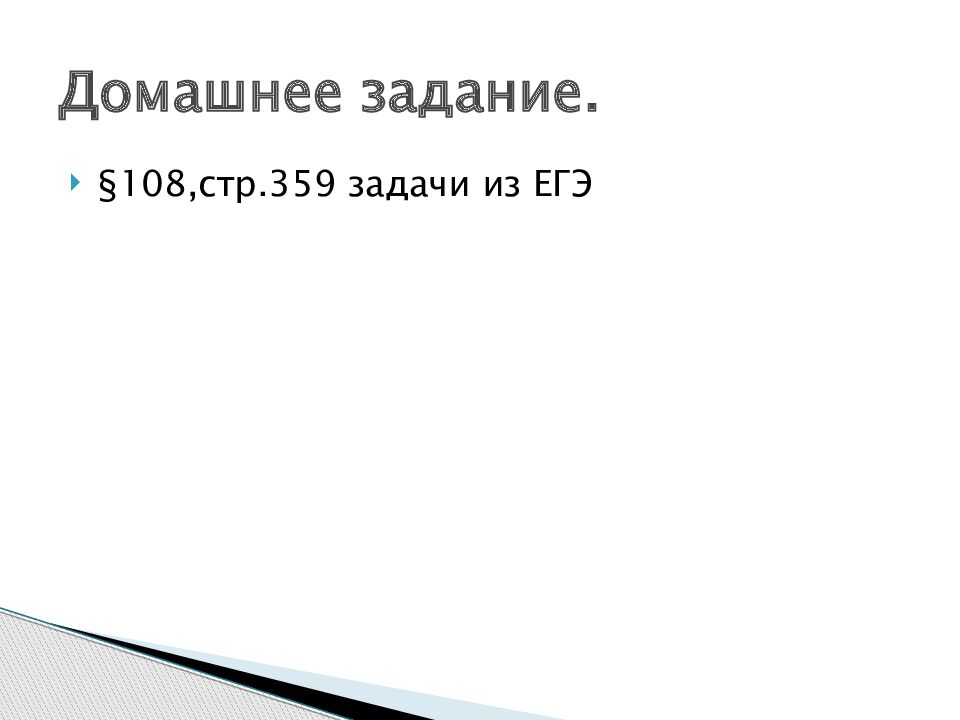

§ 108,стр.359 задачи из ЕГЭ Домашнее задание.
