Построение аксонометрических проекций плоских и плоскогранных фигур Подготовил: учитель технологии Кукотин С.В. 2014 г МБОУ гимназия №3 г. Пролетарска Пролетарского района Ростовской области
Урок по черчению в 8 классе на тему: «Построение аксонометрической проекции» Цель урока: научить учащихся строить в аксонометрии часто встречающиеся при выполнении чертежей плоские и объёмные фигуры
Повторение пройденного материала: Как располагаются оси фронтальной диметрической проекции ? Правильный ответ: При построении осей на бумаге в клетку ось У проводят по диагоналям клетки.

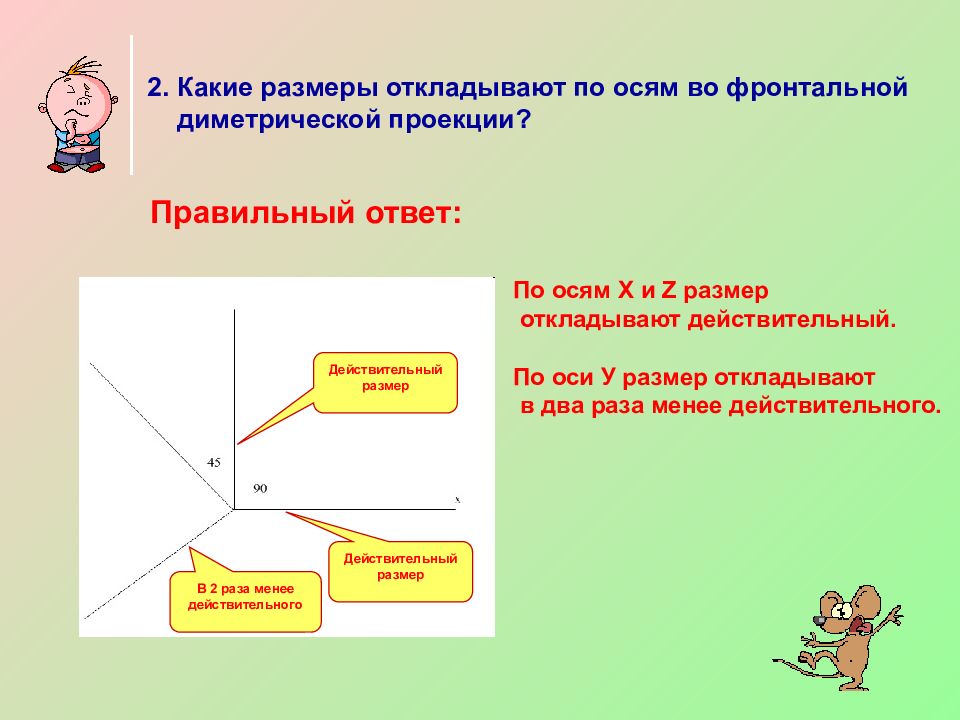

2. Какие размеры откладывают по осям во фронтальной диметрической проекции? Правильный ответ: По осям Х и Z размер откладывают действительный. По оси У размер откладывают в два раза менее действительного. Действительный размер Действительный размер В 2 раза менее действительного
3. Как располагаются оси изометрической проекции? Правильный ответ: Отношение отрезков в 3 и 5 клеток даёт наклон оси в 30 градусов.

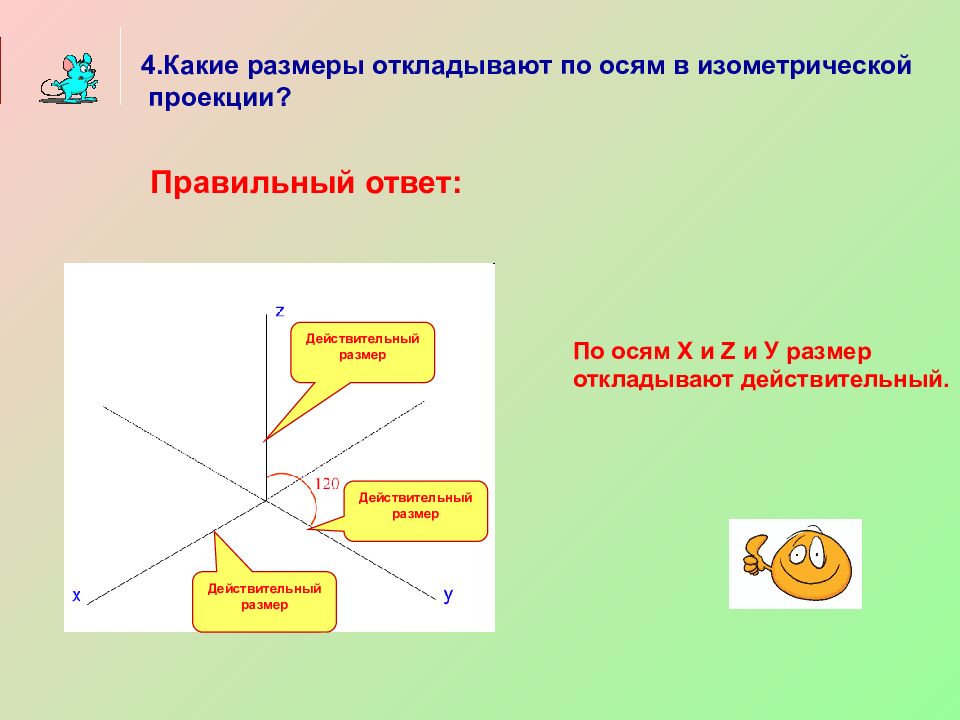

4.Какие размеры откладывают по осям в изометрической проекции? Правильный ответ: Действительный размер Действительный размер Действительный размер По осям Х и Z и У размер откладывают действительный.

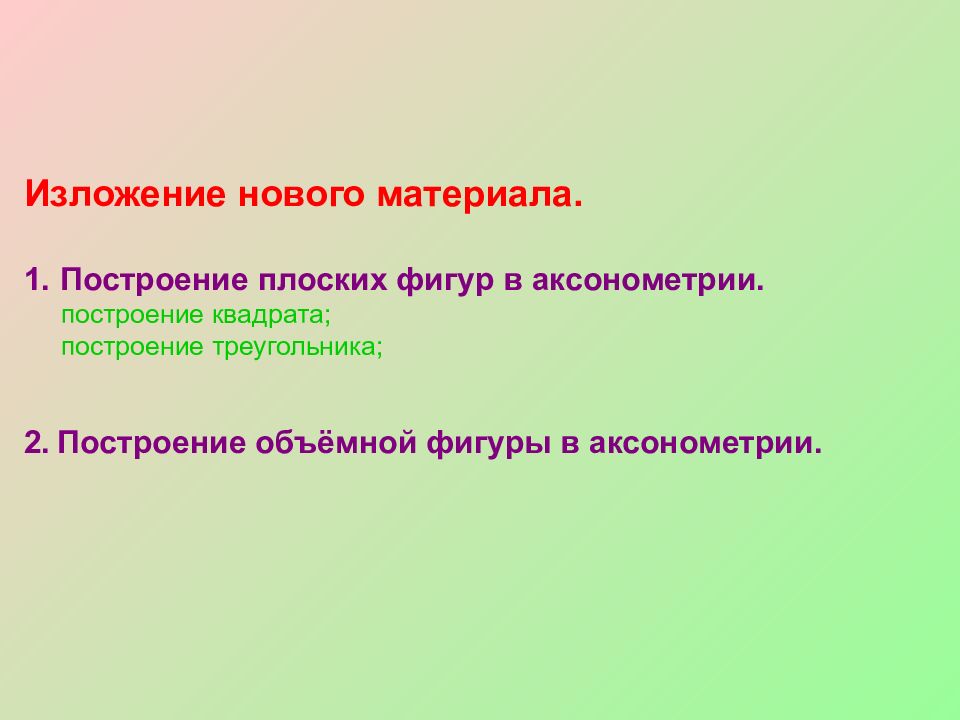

Изложение нового материала. Построение плоских фигур в аксонометрии. построение квадрата; построение треугольника; 2. Построение объёмной фигуры в аксонометрии.
х у Построение квадрата во фронтальной диметрической проекции

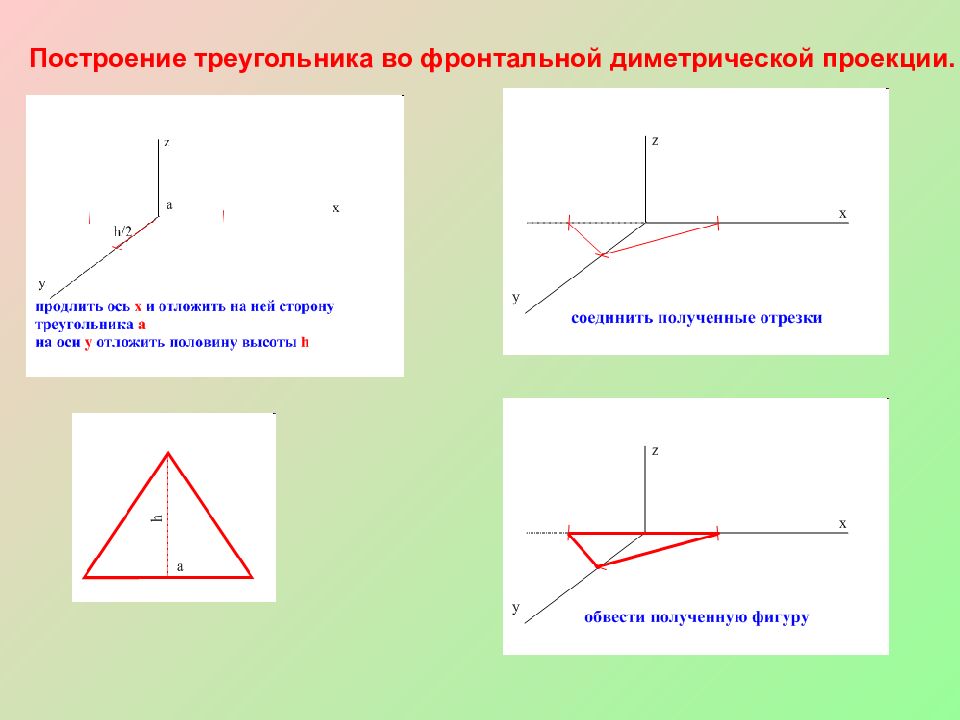

Построение треугольника во фронтальной диметрической проекции.
Построение квадрата в изометрической проекции.

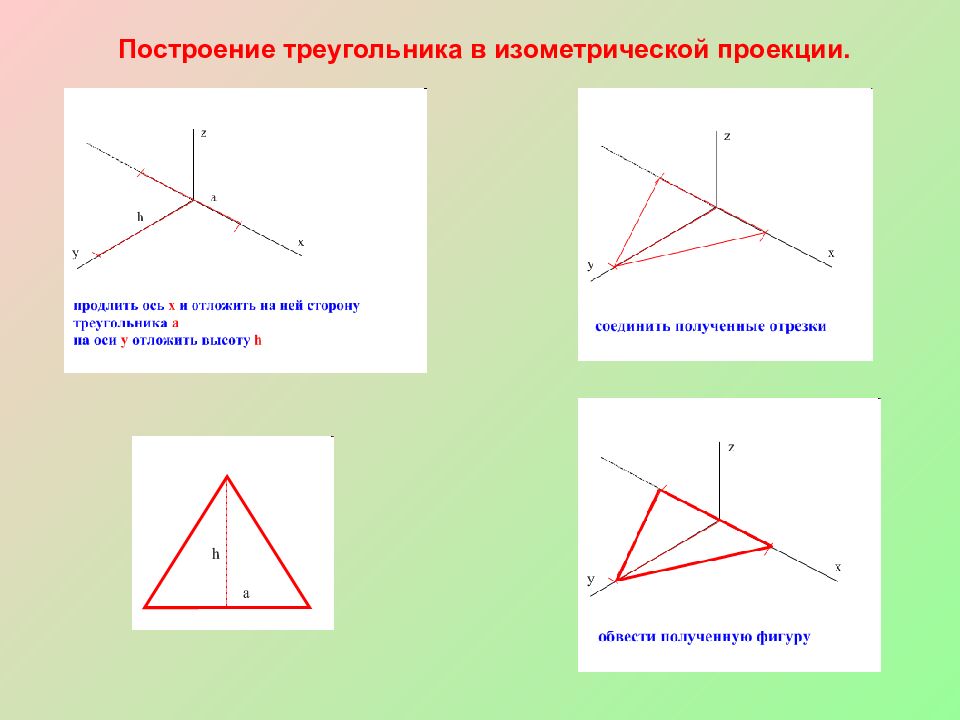

Построение треугольника в изометрической проекции.
Построение объёмной фигуры во фронтальной диметрической проекции.
Построение объёмной фигуры в изометрической проекции.

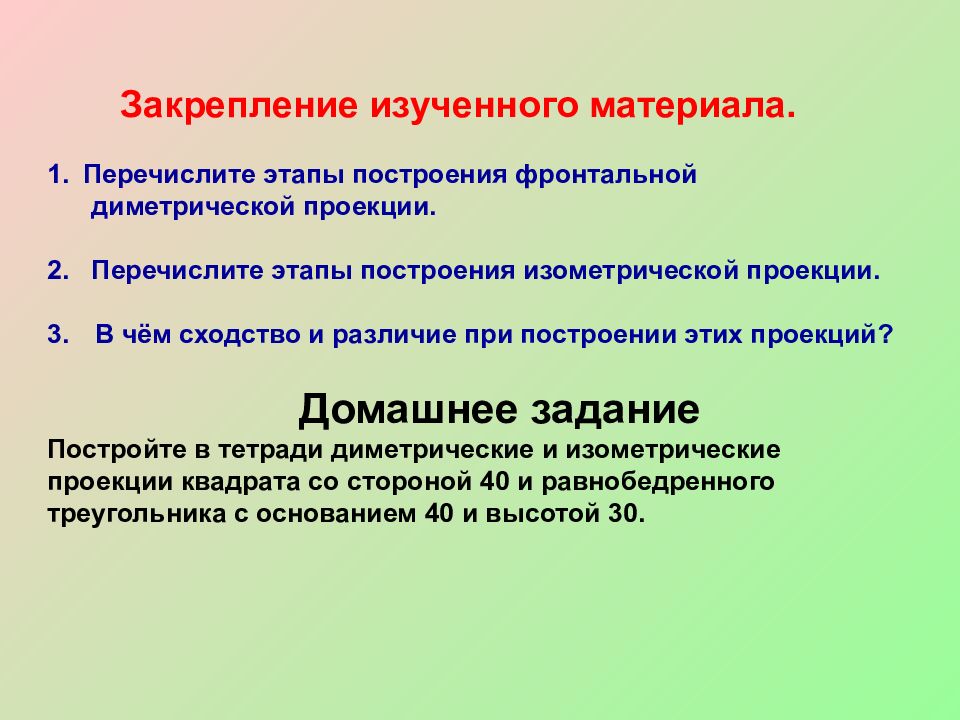

Закрепление изученного материала. Перечислите этапы построения фронтальной диметрической проекции. 2. Перечислите этапы построения изометрической проекции. В чём сходство и различие при построении этих проекций? Домашнее задание Постройте в тетради диметрические и изометрические проекции квадрата со стороной 40 и равнобедренного треугольника с основанием 40 и высотой 30.
