Тема урока: "Аксонометрическая проекция окружности"

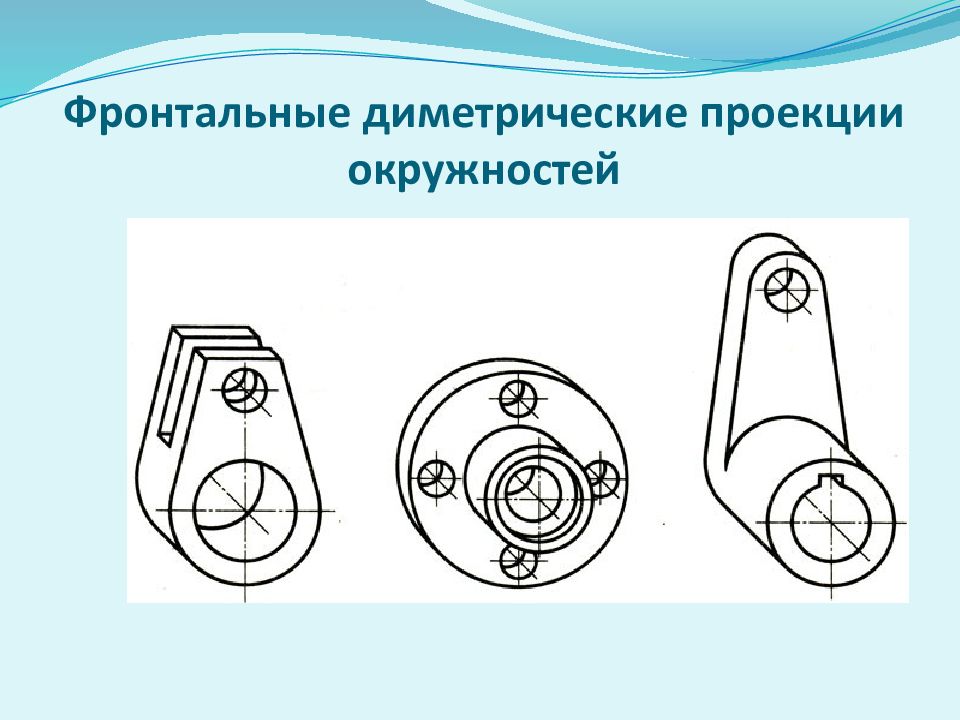

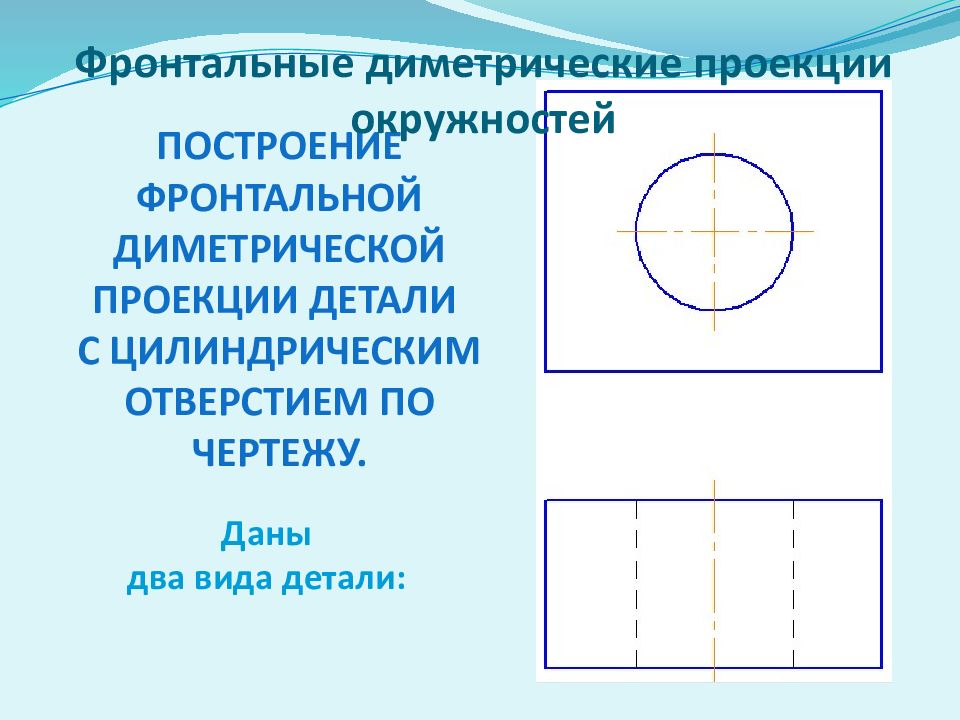

Построение фронтальной диметрической проекции детали с цилиндрическим отверстием по чертежу. Даны два вида детали: Фронтальные диметрические проекции окружностей

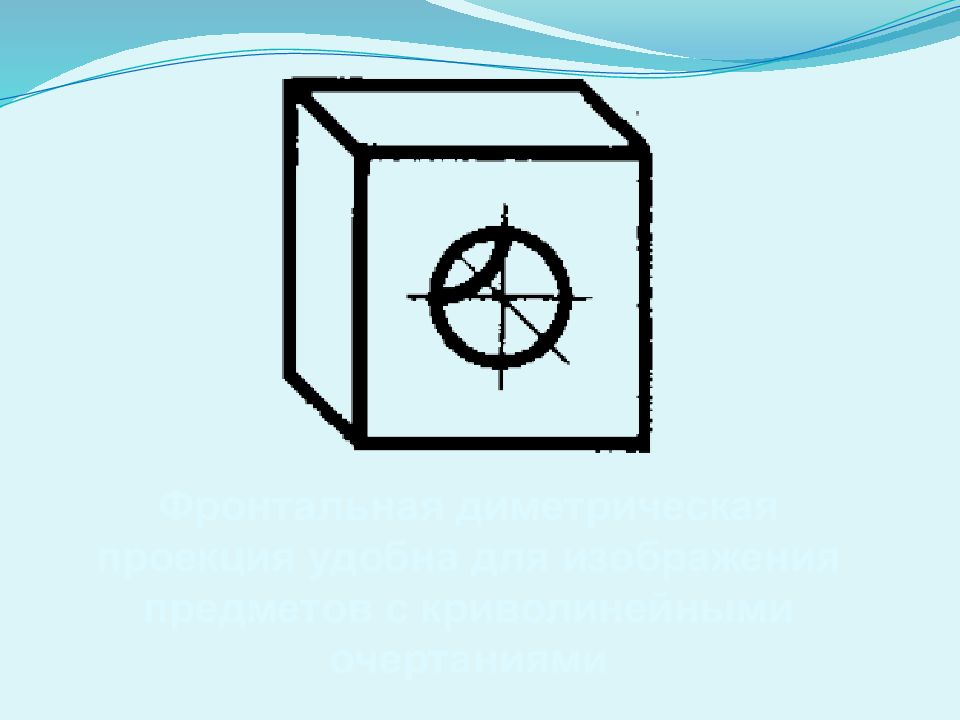

Фронтальная диметрическая проекция удобна для изображения предметов с криволинейными очертаниями
Изометрической проекцией окружности является эллипс. В практике черчения вместо него строят овал. Овал – замкнутая кривая, очерченная дугами окружностей. Овал удобно строить, вписывая в ромб, который является изометрической проекцией квадрата. Изометрические проекции окружностей

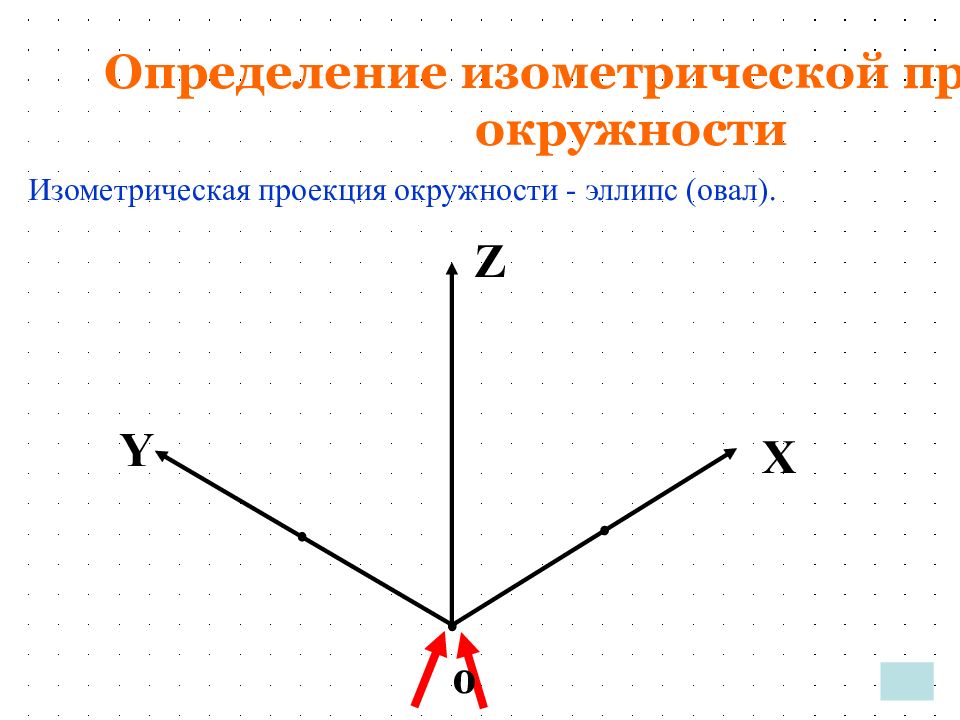

Определение изометрической проекции окружности Изометрическая проекция окружности - эллипс (овал). Z X Y о

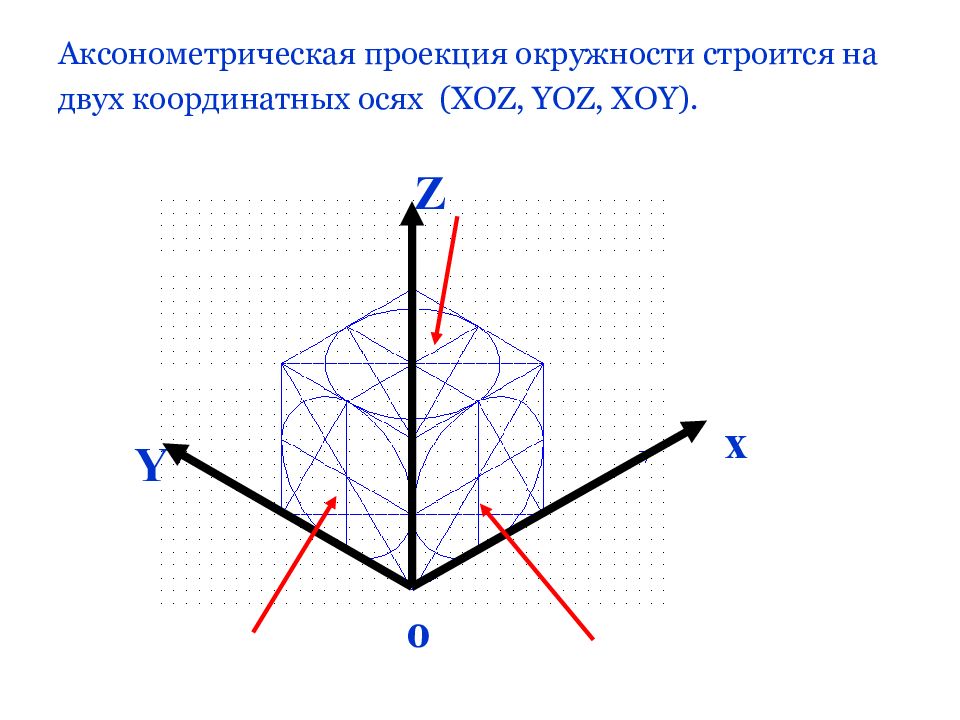

Аксонометрическая проекция окружности строится на двух координатных осях (ХО Z, YOZ, XOY). x Z Y о

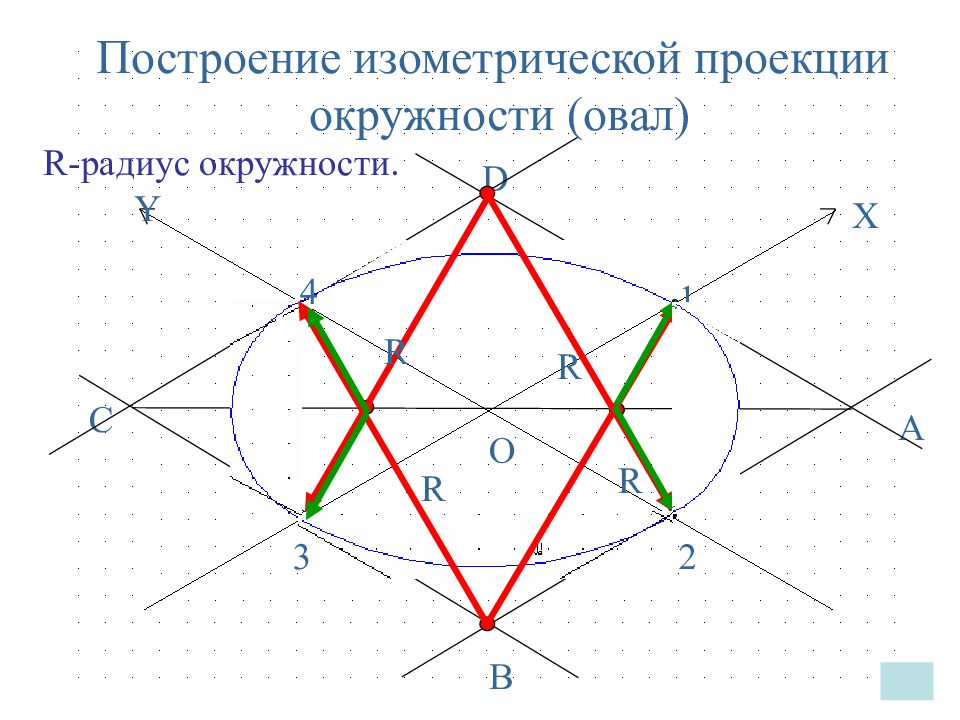

X Y O А В С D 2 3 1 4 Построение изометрической проекции окружности (овал) R- радиус окружности. R R R R
Построить овалы в плоскостях, перпендикулярных осям х и у
1. Какой оси (х, у или z) перпендикулярны плоскости овала ? 2. В какой аксонометрической проекции даны здесь окружности?
Каким осям ( x, y, z) параллельна высота
В рабочей тетради постройте в изометрическую проекцию окружности которая является основанием цилиндра ø 50 мм.

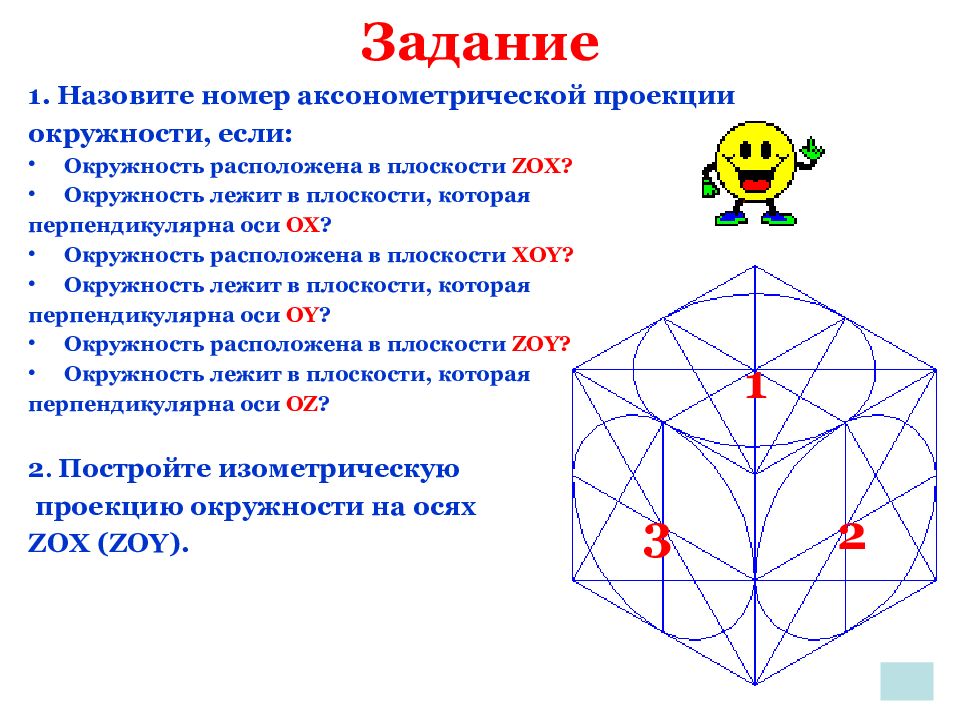

1. Назовите номер аксонометрической проекции окружности, если: Окружность расположена в плоскости Z ОХ? Окружность лежит в плоскости, которая перпендикулярна оси ОХ ? Окружность расположена в плоскости X О Y ? Окружность лежит в плоскости, которая перпендикулярна оси О Y ? Окружность расположена в плоскости Z О Y ? Окружность лежит в плоскости, которая перпендикулярна оси О Z ? 2. Постройте изометрическую проекцию окружности на осях ZOX (ZOY). 1 2 3
