Работа атмосферной и вакуумной колонн
Варианты подачи орошения в сложную ректификационную колонну 1 – ректификационная колонна; 2, 8, 10, 13, 14 – насосы; 3 – теплообменники; 4, 6 – водяные холодильники; 5 – воздушный конденсатор – холодильник; 7 – приемник орошения и водоотделитель; 9, 11, 12 – отпарные выносные колонны (стриппинги).

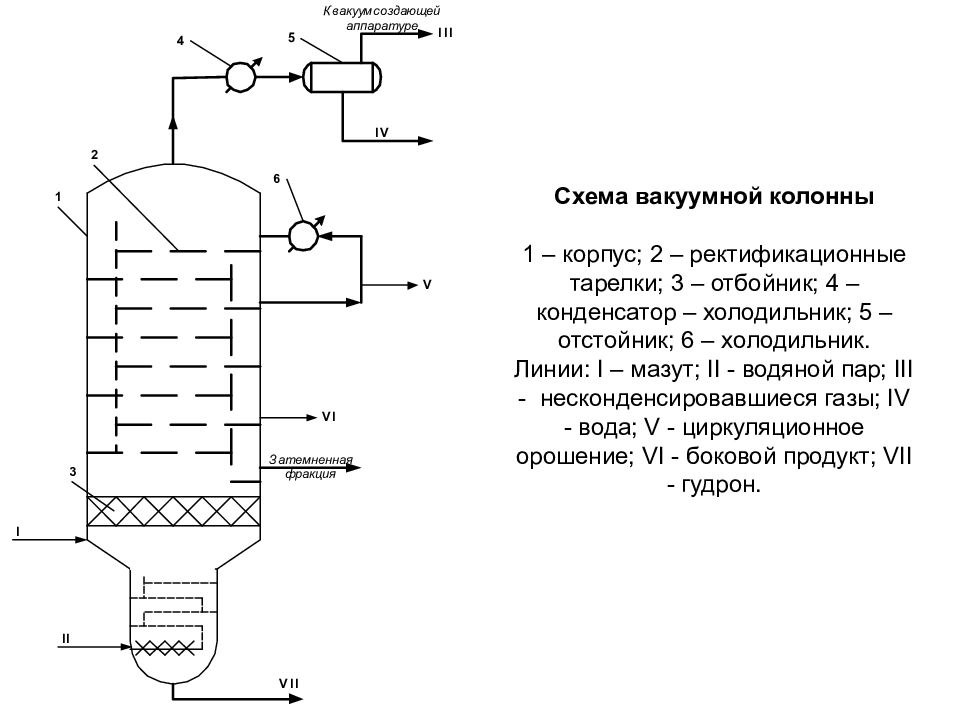

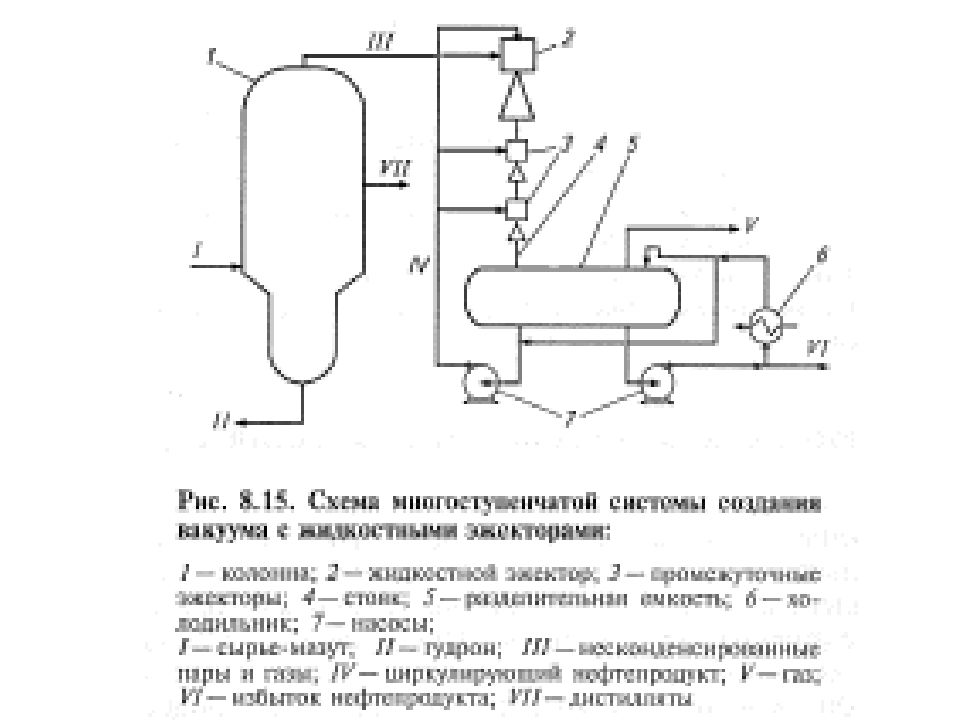

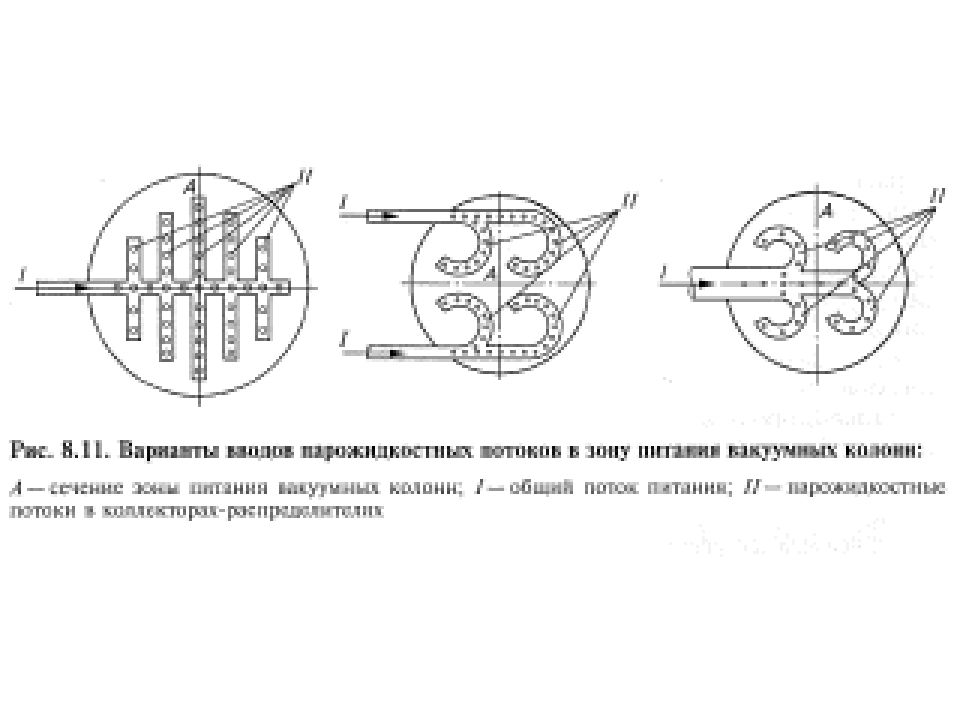

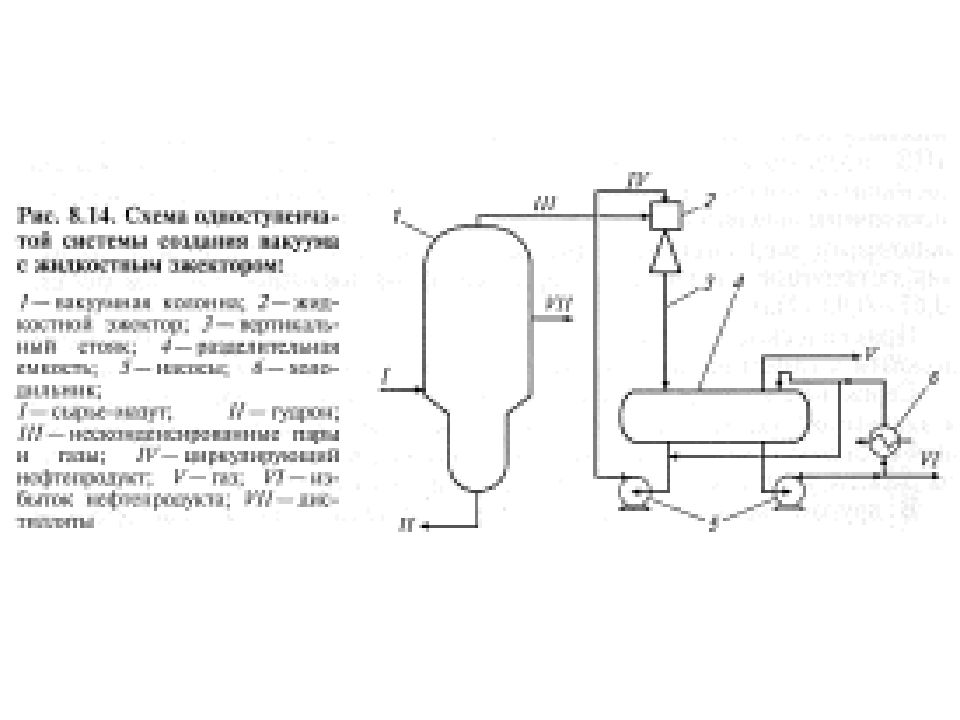

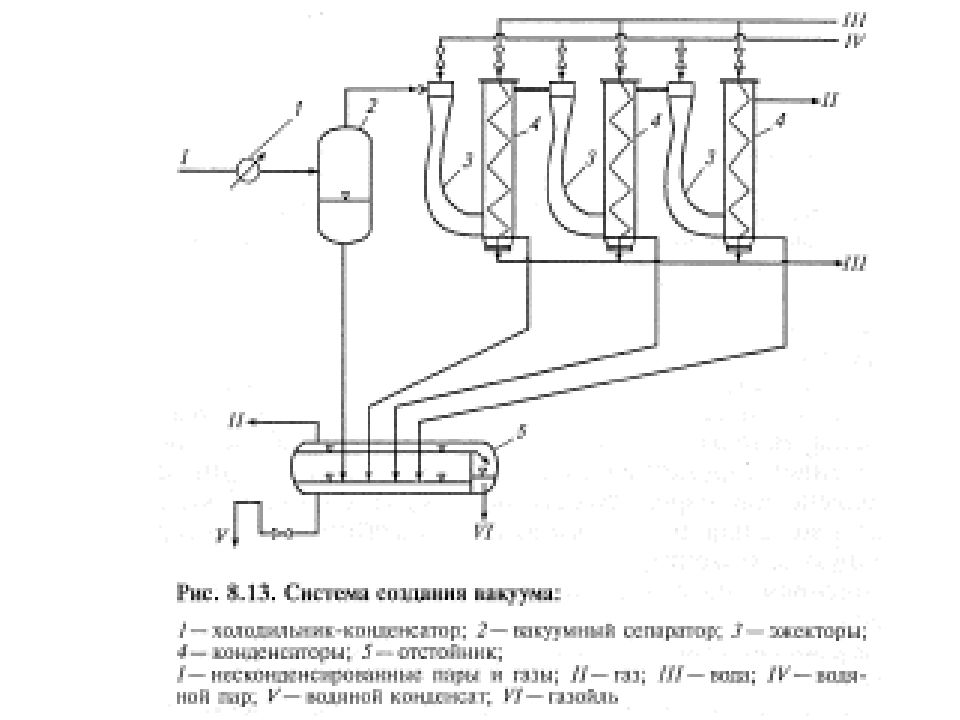

Схема вакуумной колонны 1 – корпус; 2 – ректификационные тарелки; 3 – отбойник; 4 – конденсатор – холодильник; 5 – отстойник; 6 – холодильник. Линии: I – мазут; II - водяной пар; III - несконденсировавшиеся газы; IV - вода; V - циркуляционное орошение; VI - боковой продукт; VII - гудрон.

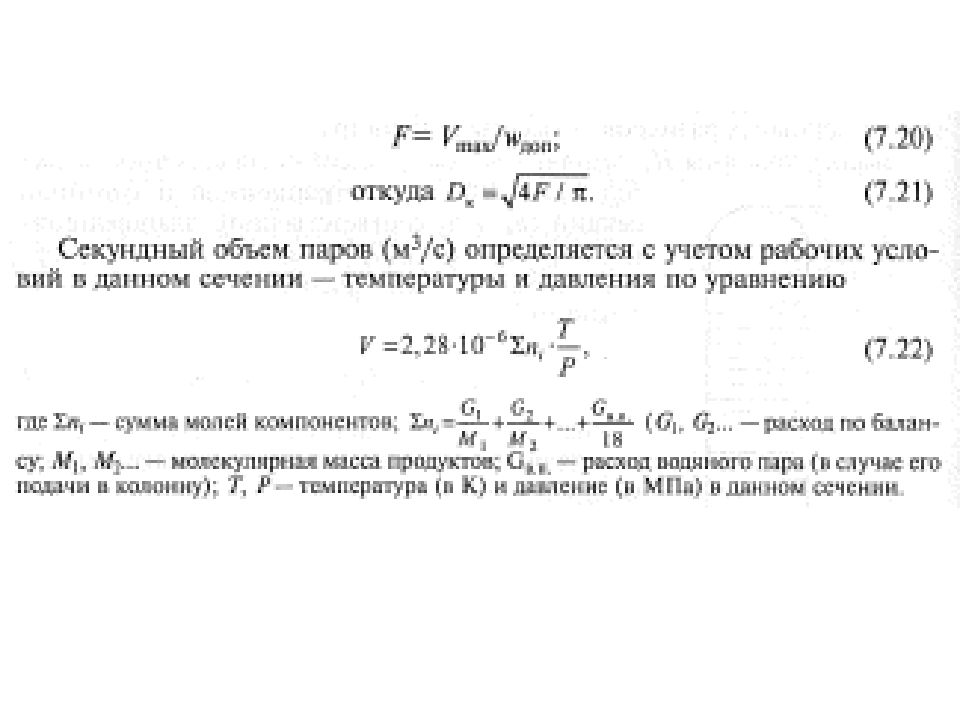

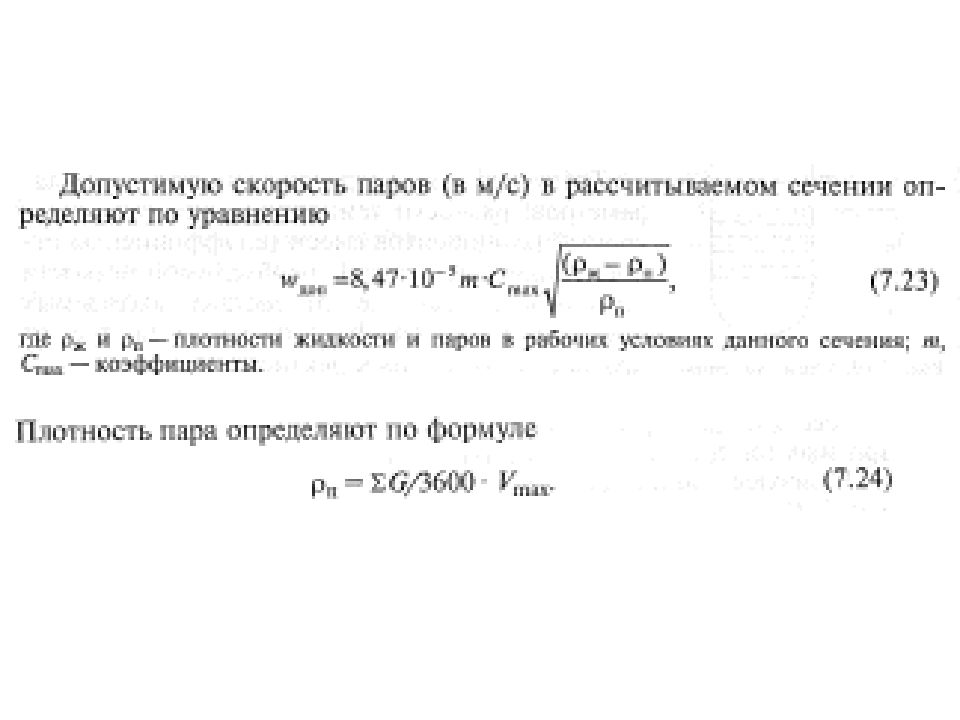

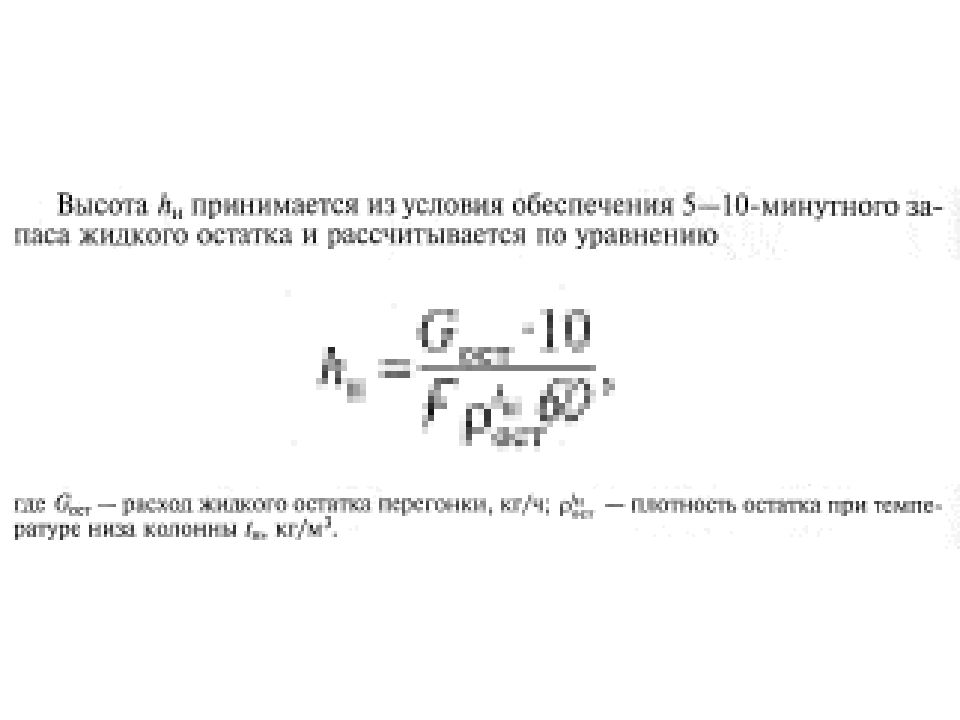

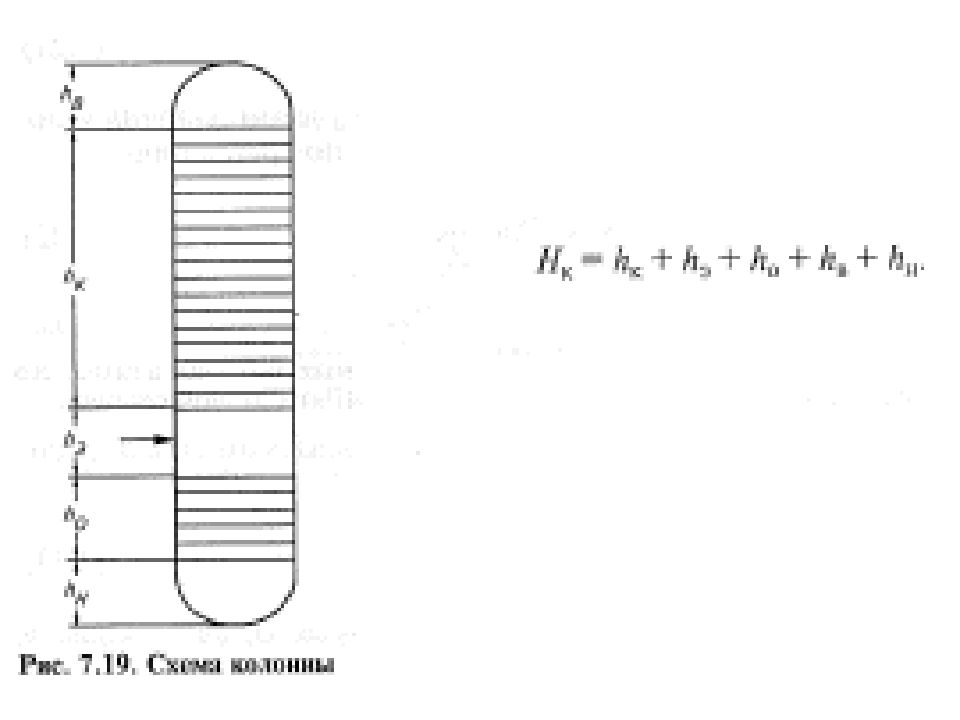

С возрастанием давления в колонне значение w доп снижается вследствие увеличения плотности паровой фазы и составляет: - для вакуумных колонн 3-3,5 м/с - для атмосферных колонн 1,5-2 м/с - для колонн под давлением 0,5-0,8 м/с
Технологическая схема двухступенчатой установки вакуумной перегонки мазута 1, 2, 22, 24, 25, 28, 29 - теплообменники; 3, 10 – трубчатые печи; 4, 5, 8, 9, 15-17, 18, 33 – насосы; 6, 13 – вакуумные колонны; 7 – вакуумный приемник; 11, 23, 26, 30 – котлы – утилизаторы; 12, 19, 20, 27, 31, 32, 35 – холодильники; 14 – отпарная колонна; 21, 34 – подогреватели.

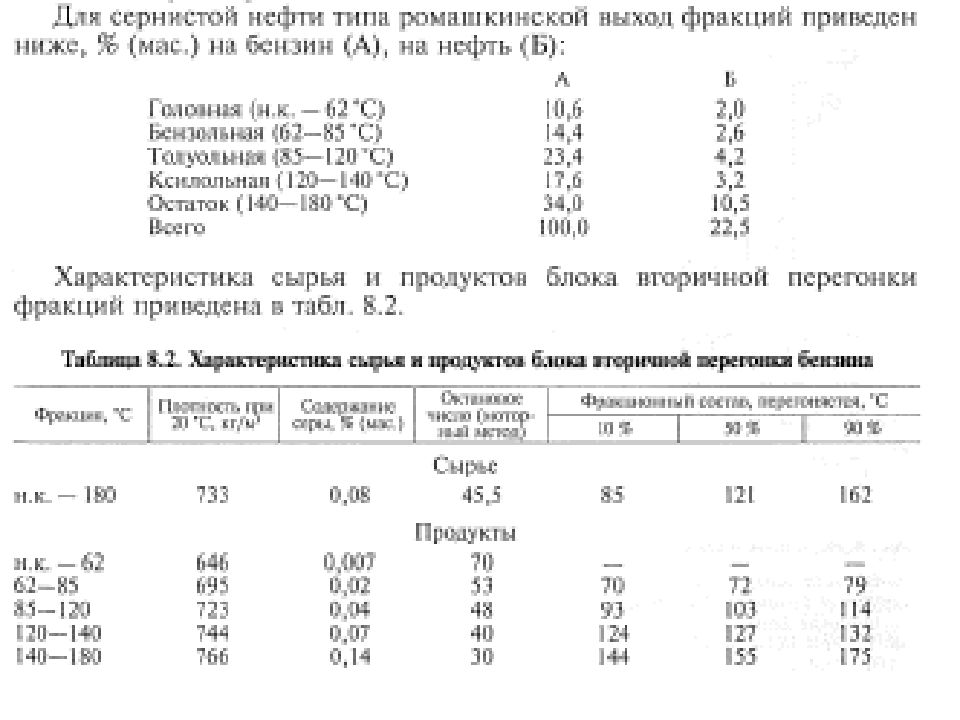

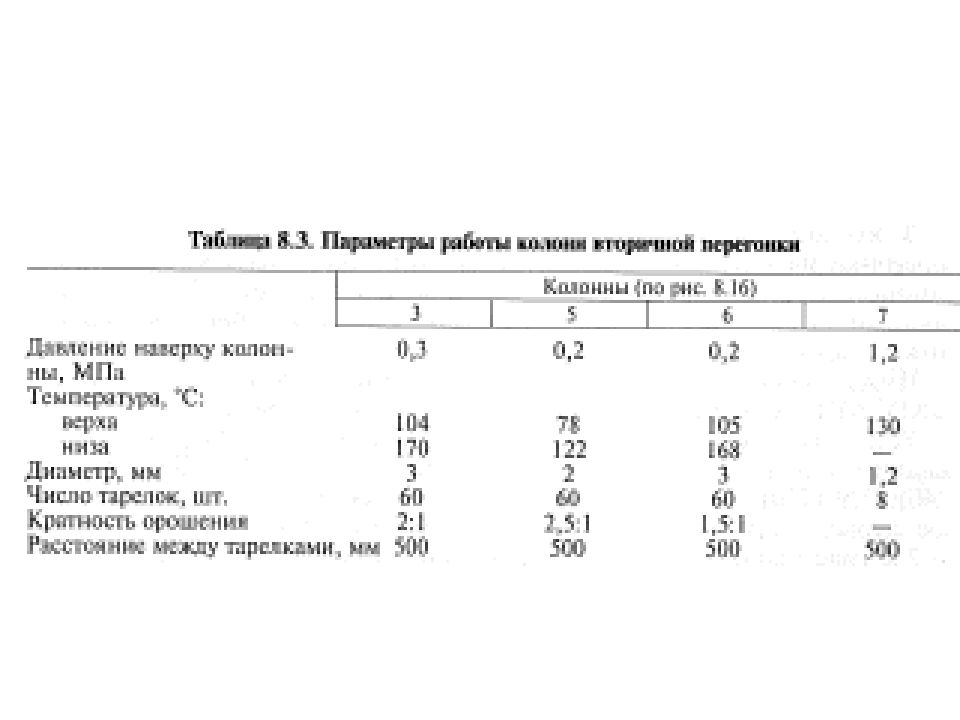

Принципиальная схема установки АВТ с блоком вторичной перегонки бензиновых фракций 1 – электродегидратор, 2 – отбензинивающая колонна; 3 – основная атмосферная колонна; 4 – вакуумная колонна; 5 – стабилизационная колонна; 6 – абсорбер; 7 – атмосферная печь; 8 – теплообменники; 9 – конденсаторы-холодильники; 10 – газосепараторы; 11 – отпарные колонны; 12 – барометрический конденсатор; 13 – эжектор; 14 – паровые подогреватели; 15 – вакуумная печь. Линии: I - сырая нефть, II - обезвоженная и обессоленная нефть, III - отбензиненная нефть; IV - мазут; V - стабильный бензин; VI - боковые продукты атмосферной колонны; VII - боковые продукты вакуумной колонны; VIII - гудрон; IX - водяной пар; X - оборотная вода; XI - аммиачная вода; XII - сухой газ; XIII - сжиженный газ; XIV - несконденсировавшиеся пары и газы; XV - легкий бензин; XVI - горячая струя; XVII - тяжелый бензин; XVIII – вода, деэмульгатор и щелочь; XIX - дренаж воды и солей.
Интенсификация процесса прямой перегонки нефти

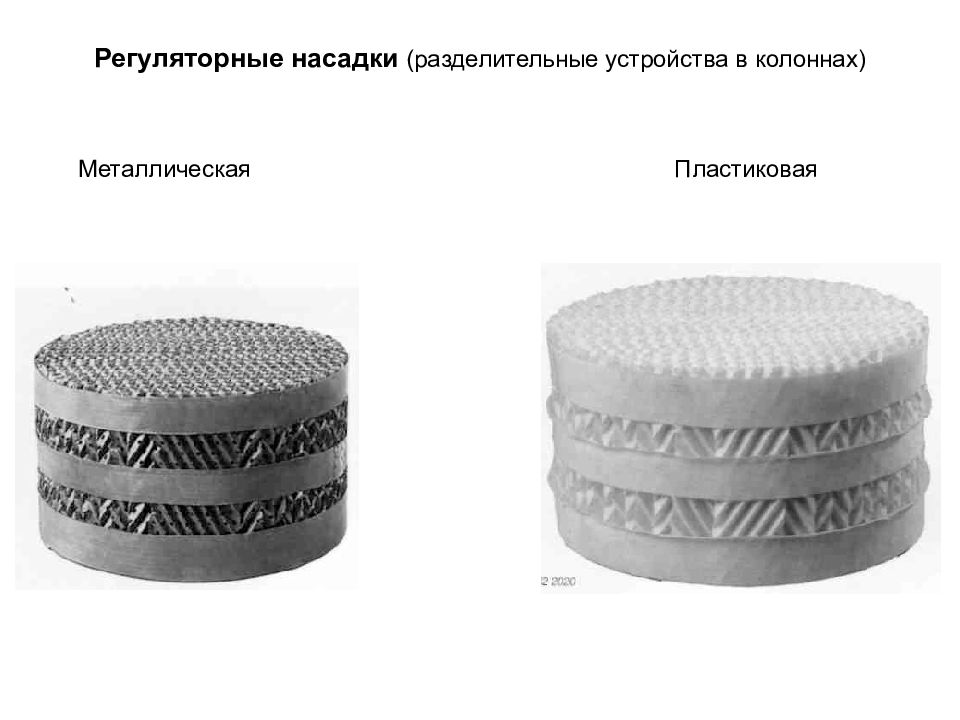

Регуляторные насадки (разделительные устройства в колоннах) Металлическая Пластиковая

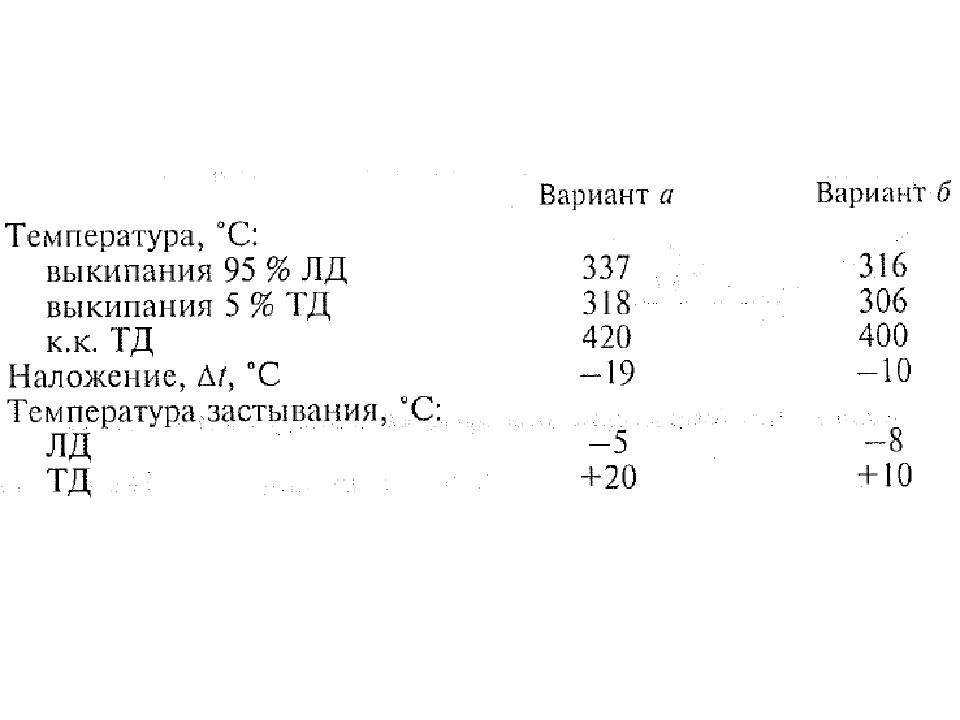

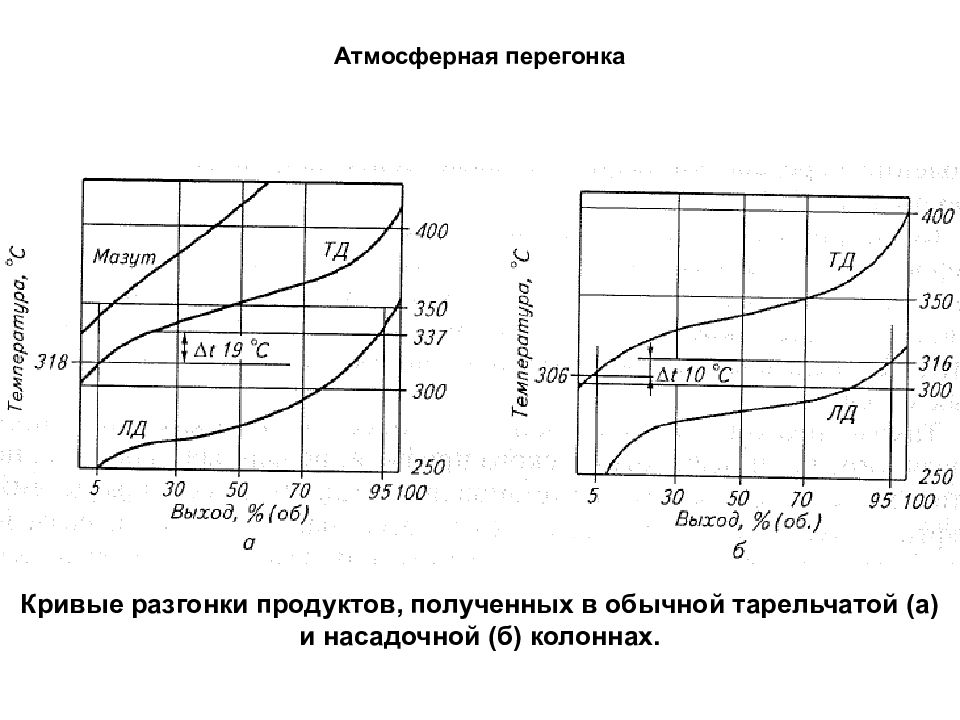

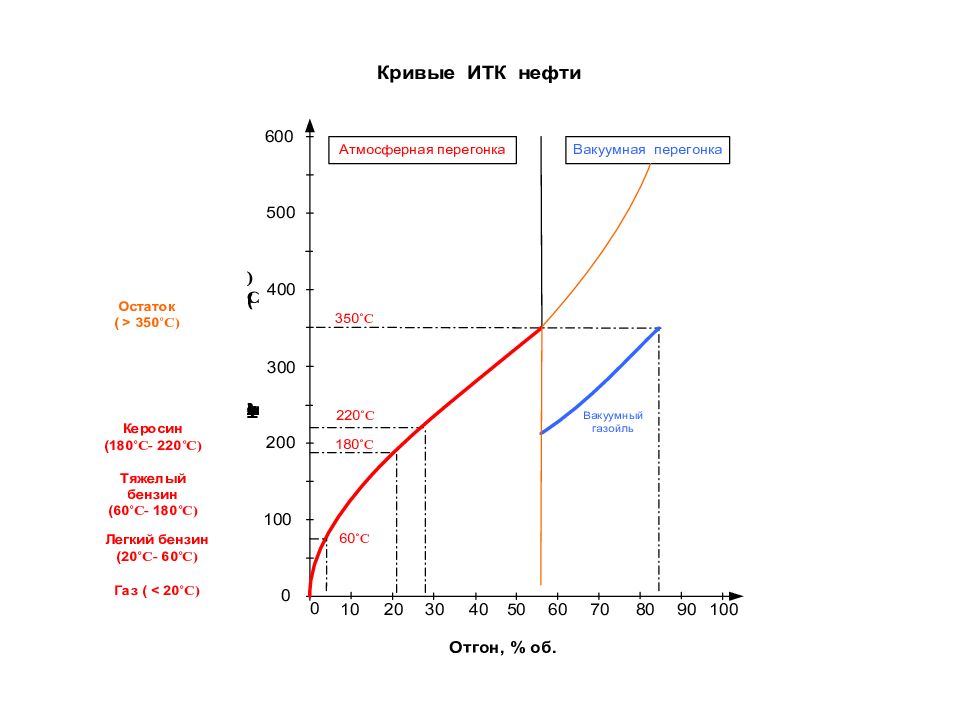

Кривые разгонки продуктов, полученных в обычной тарельчатой (а) и насадочной (б) колоннах. Атмосферная перегонка

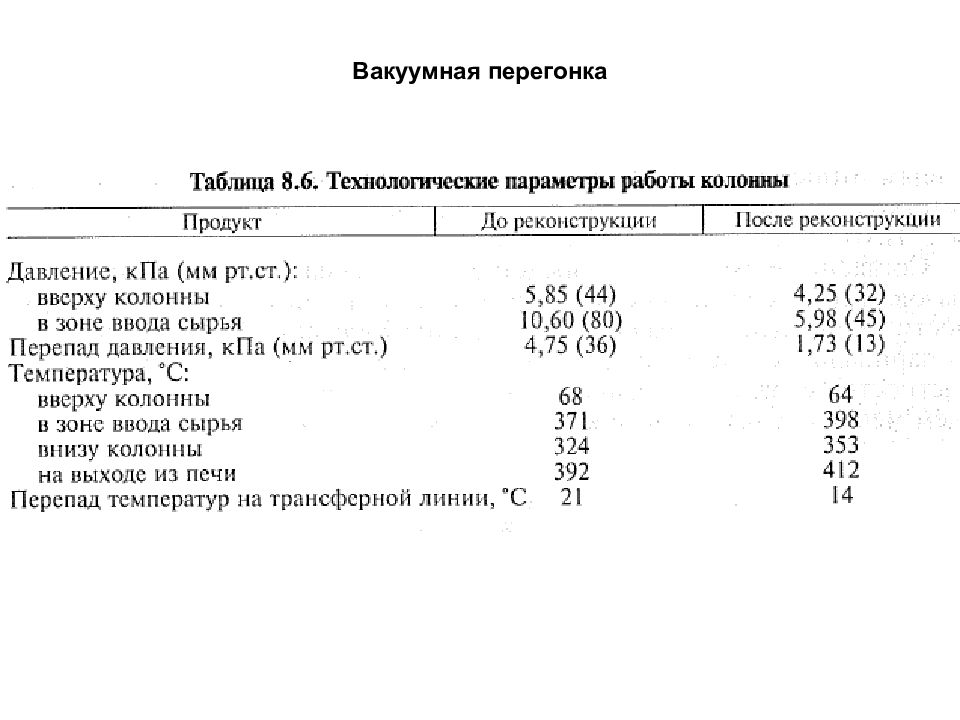

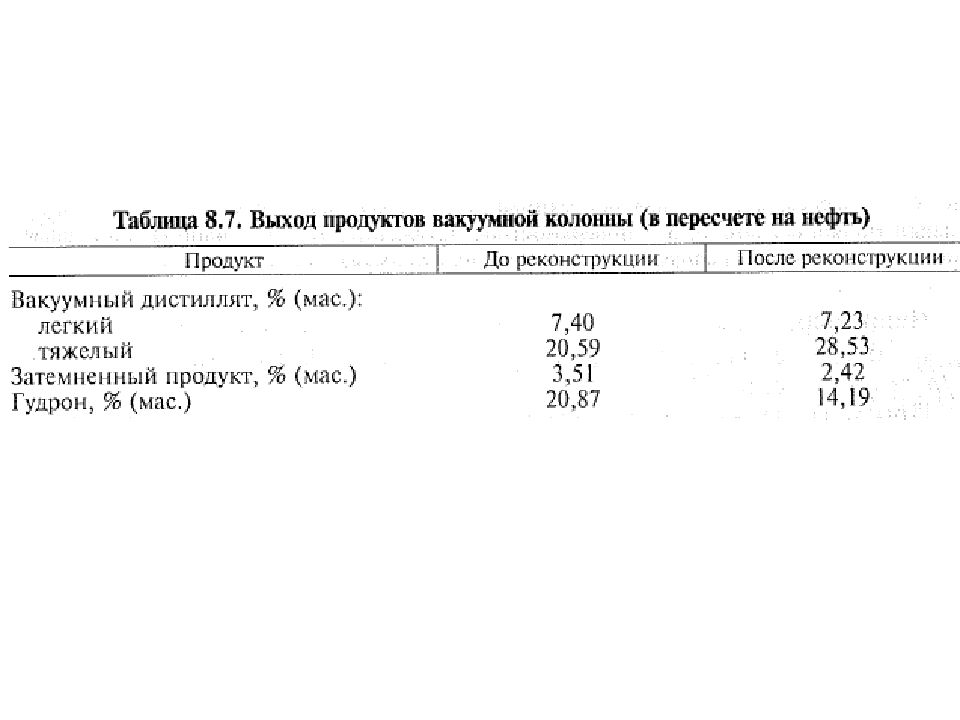

Вакуумная перегонка
Показатели Гудрон 1 2 Плотность при 20 º С, кг/м 3 Вязкость условная при 80 º С, с Температура вспышки, º С Содержание фракций до 500 º С, % мас. ~960 22,3-24 160 30 1020 170 220-240 17

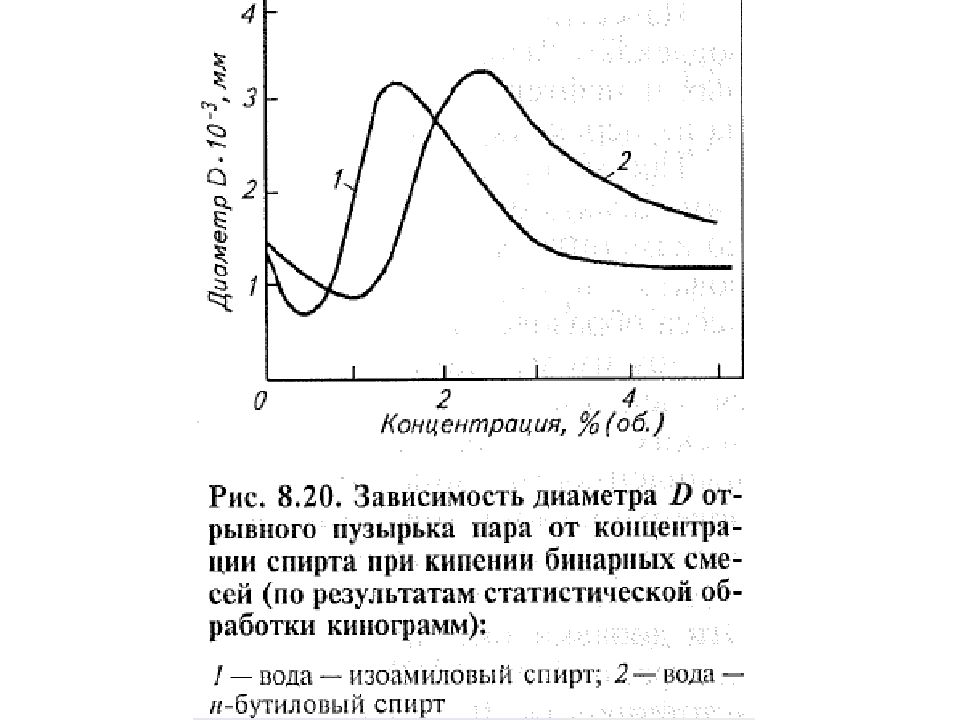

Регулирование фазового перехода жидкость - пар
