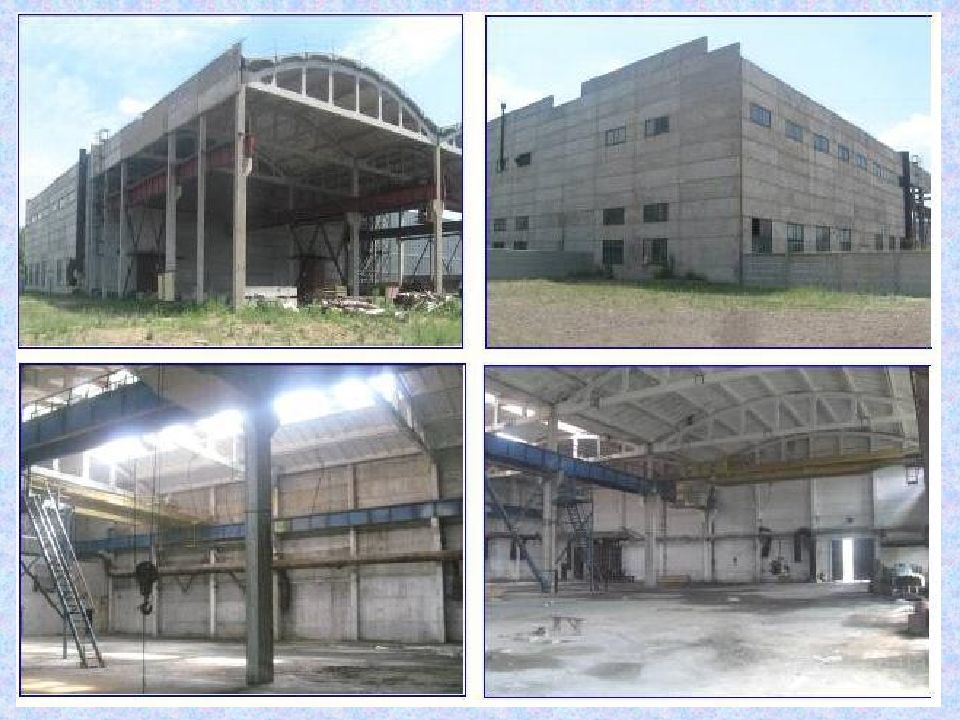

Одноэтажные промышленные здания (ОПЗ) — презентация

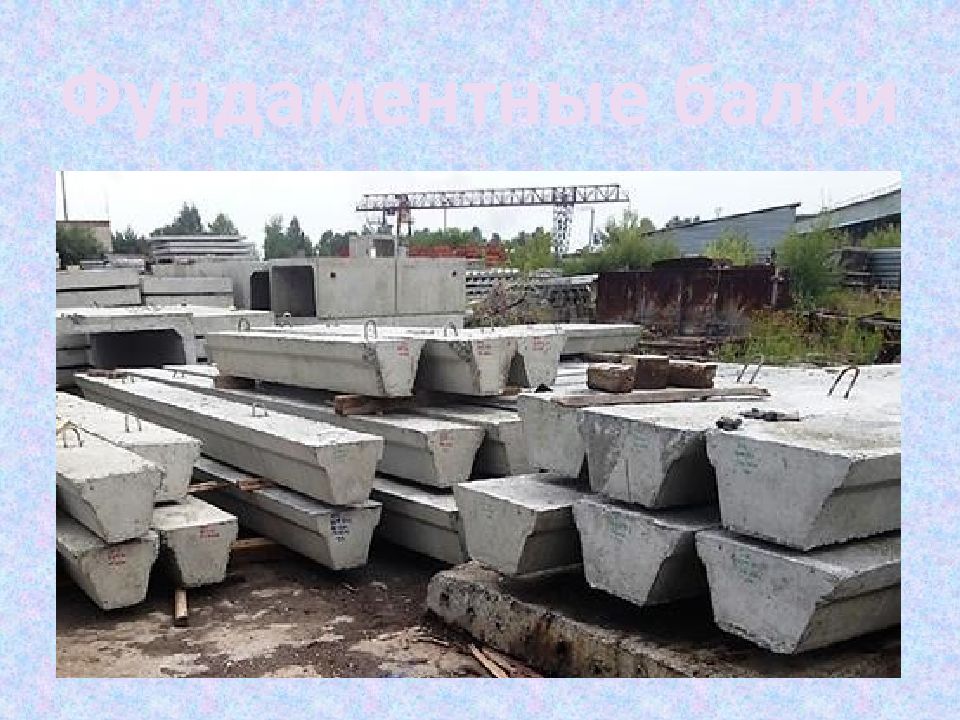

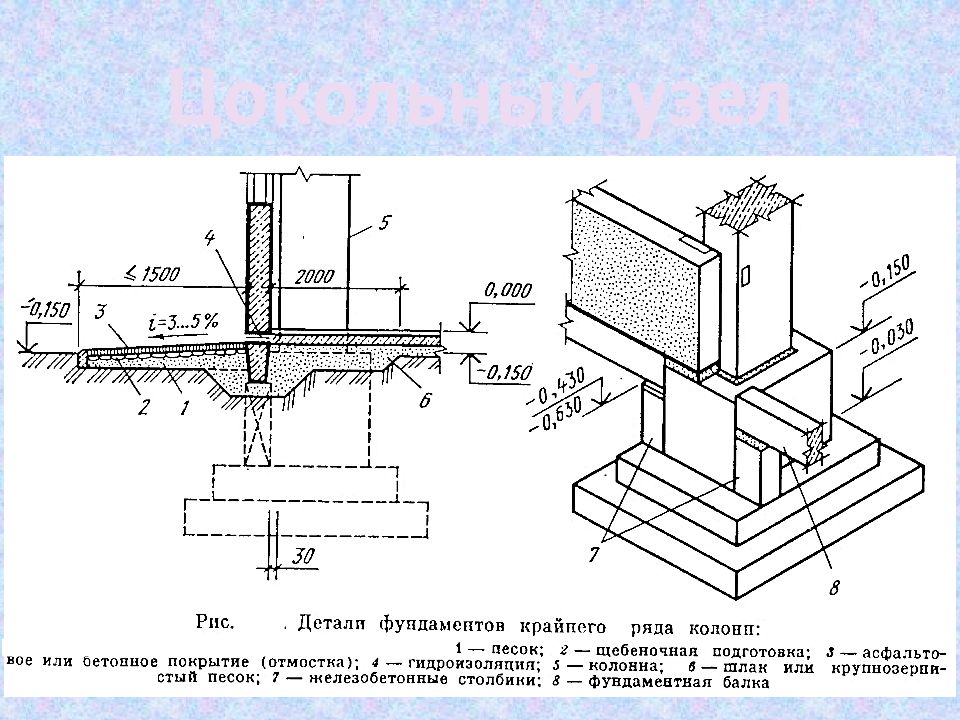

1 Фундаментные балки

Изображение слайда

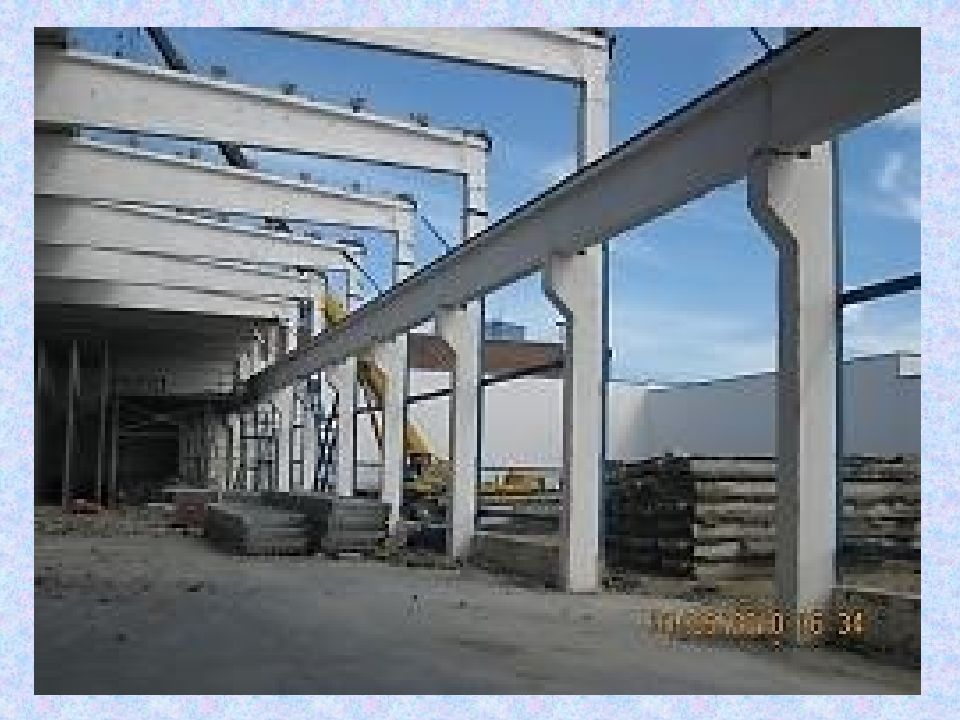

Заделка колонны в стакан 1- бетон 2 - колонна 2

Изображение слайда

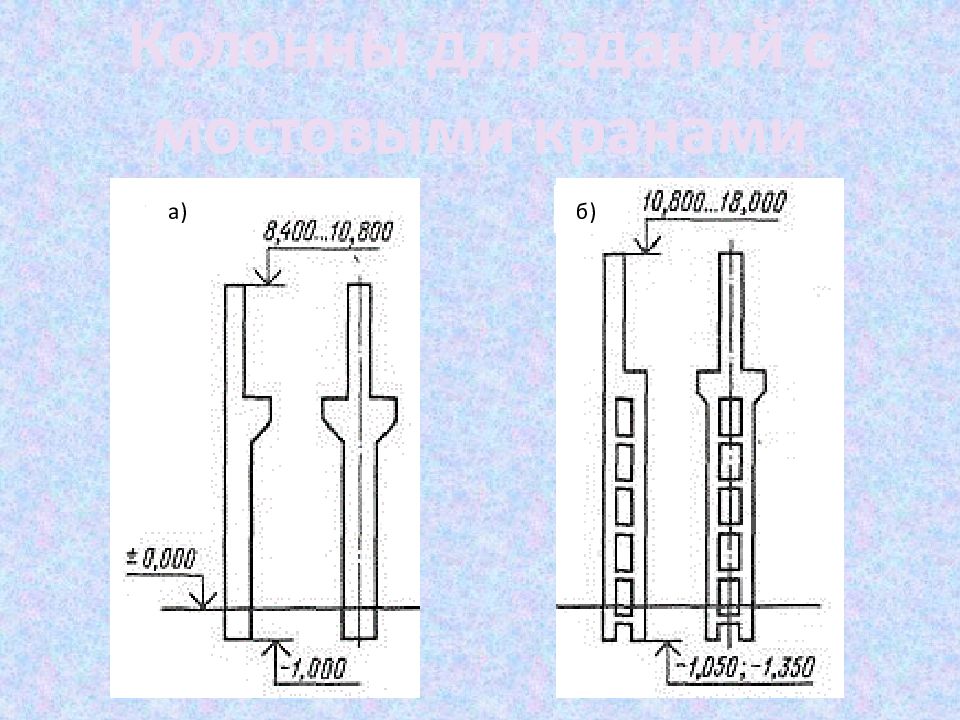

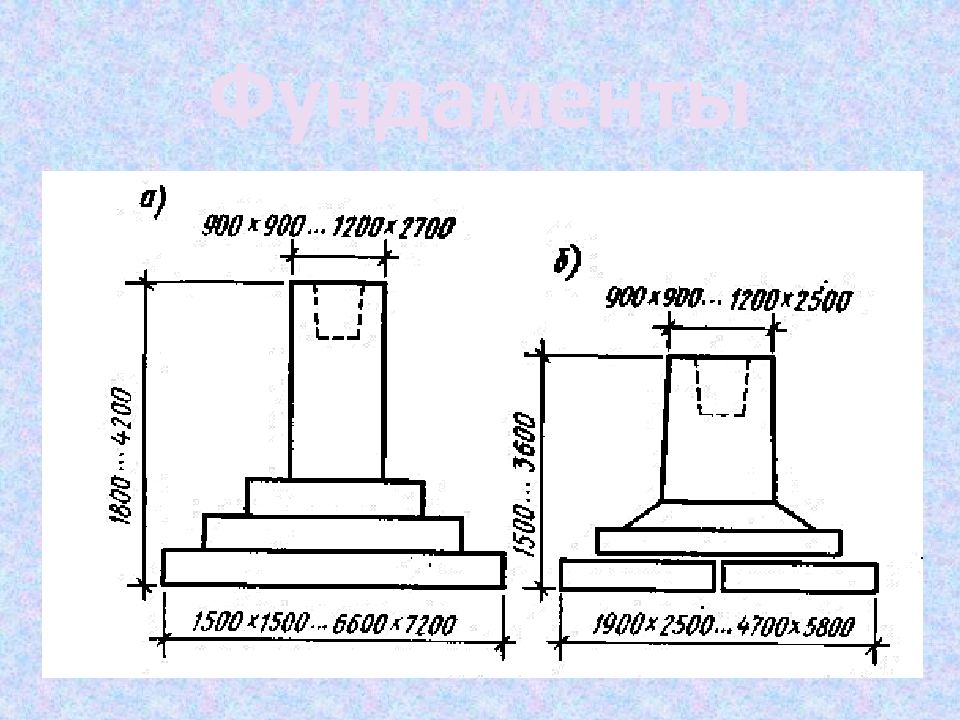

а ) б)

Изображение слайда

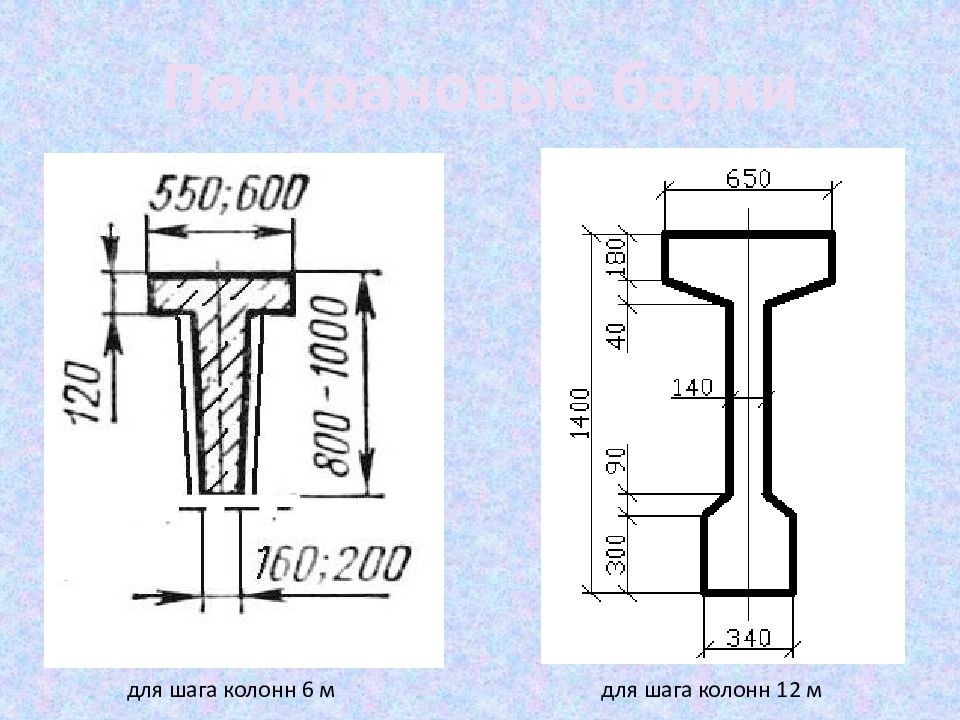

д ля шага колонн 6 м д ля шага колонн 12 м

Изображение слайда

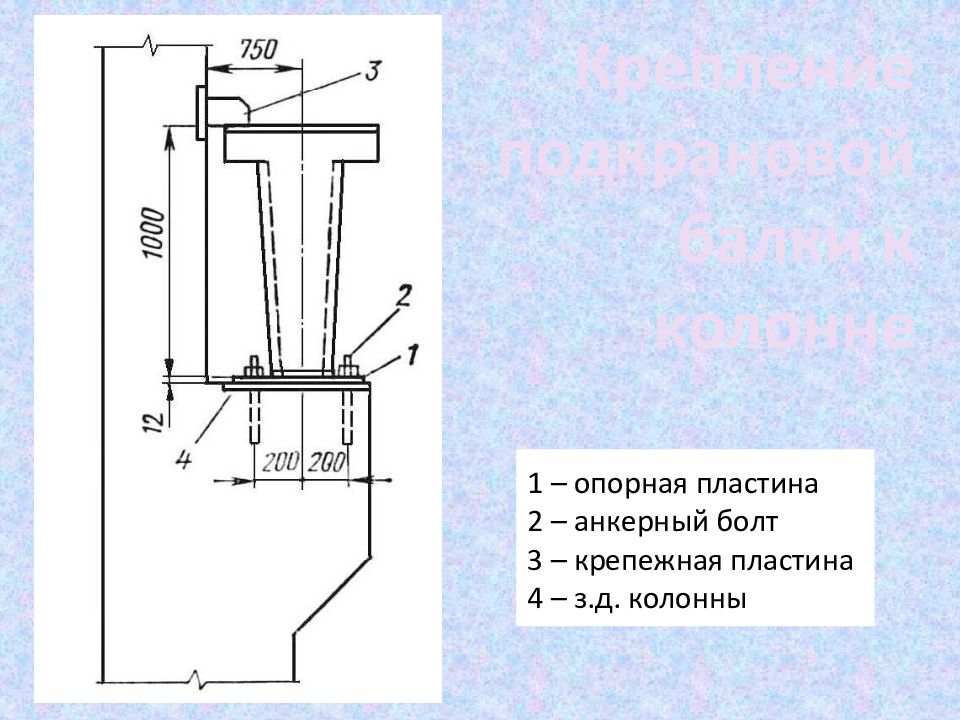

1 – опорная пластина 2 – анкерный болт 3 – крепежная пластина 4 – з.д. колонны

Изображение слайда

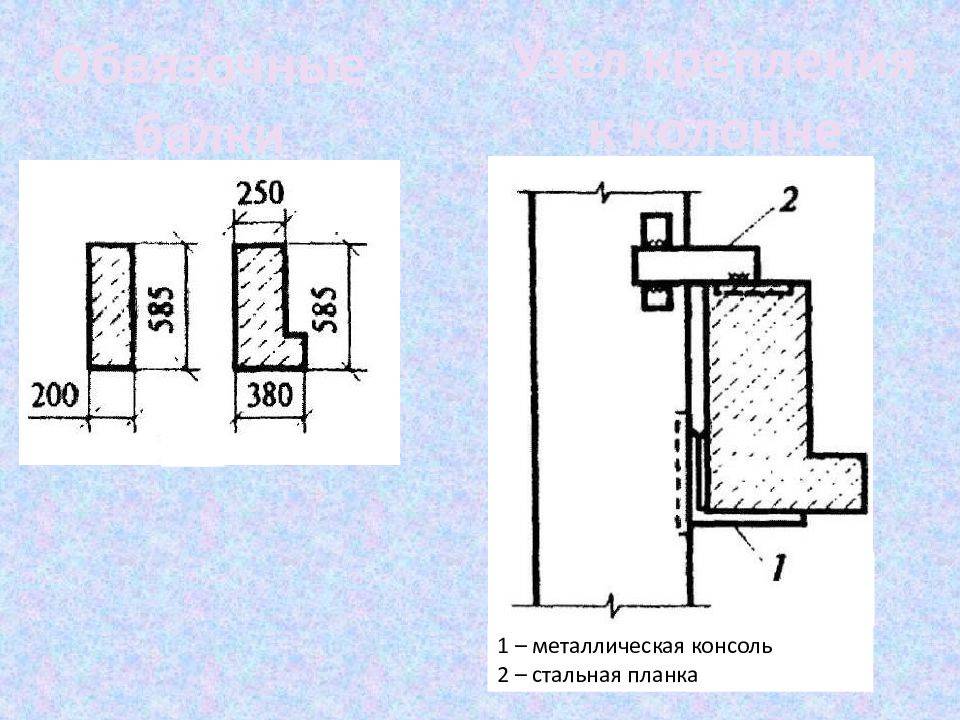

Узел крепления к колонне 1 – металлическая консоль 2 – стальная планка

Изображение слайда

Несущие конструкции покрытия а) балки односкатные и плоские двутаврового сечения 11960 11960

Изображение слайда

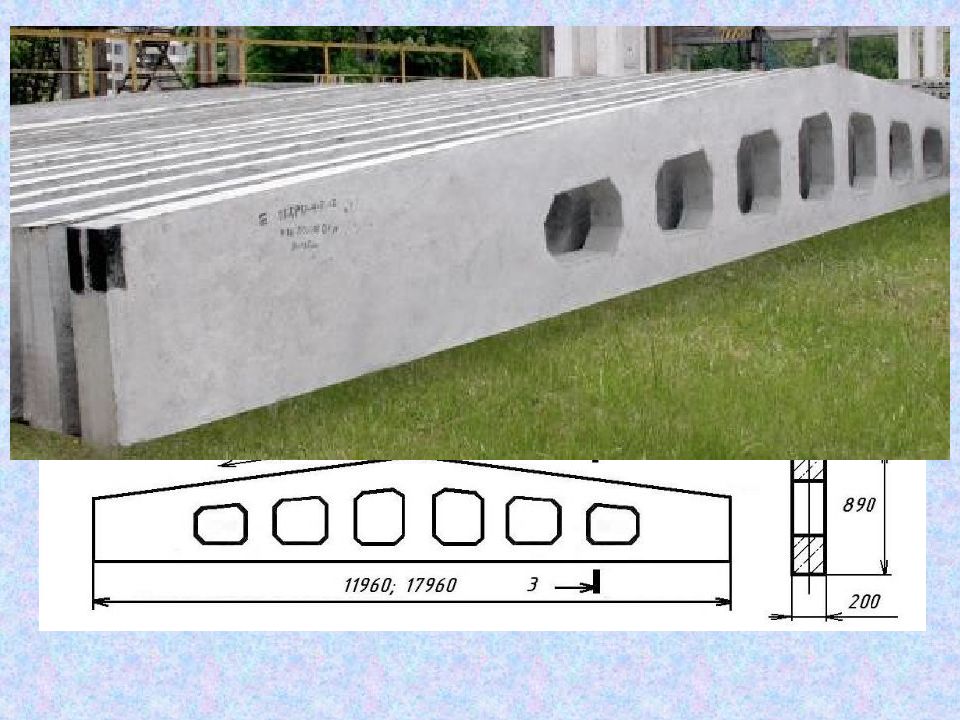

б ) для многоскатных покрытий 11960:17960 б ) решетчатая для многоскатных покрытий

Изображение слайда

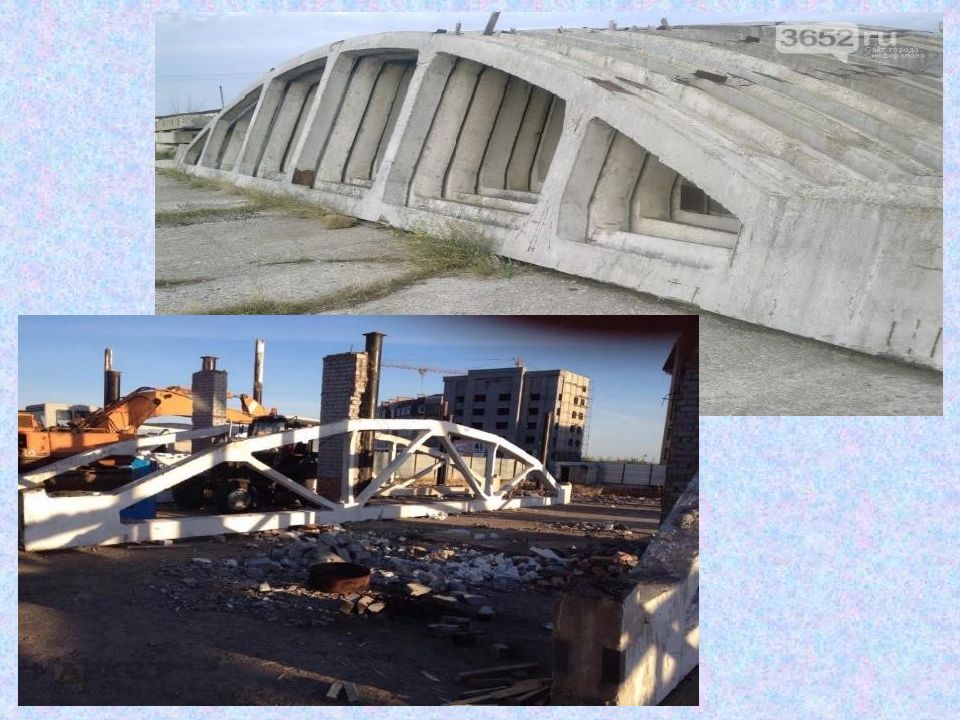

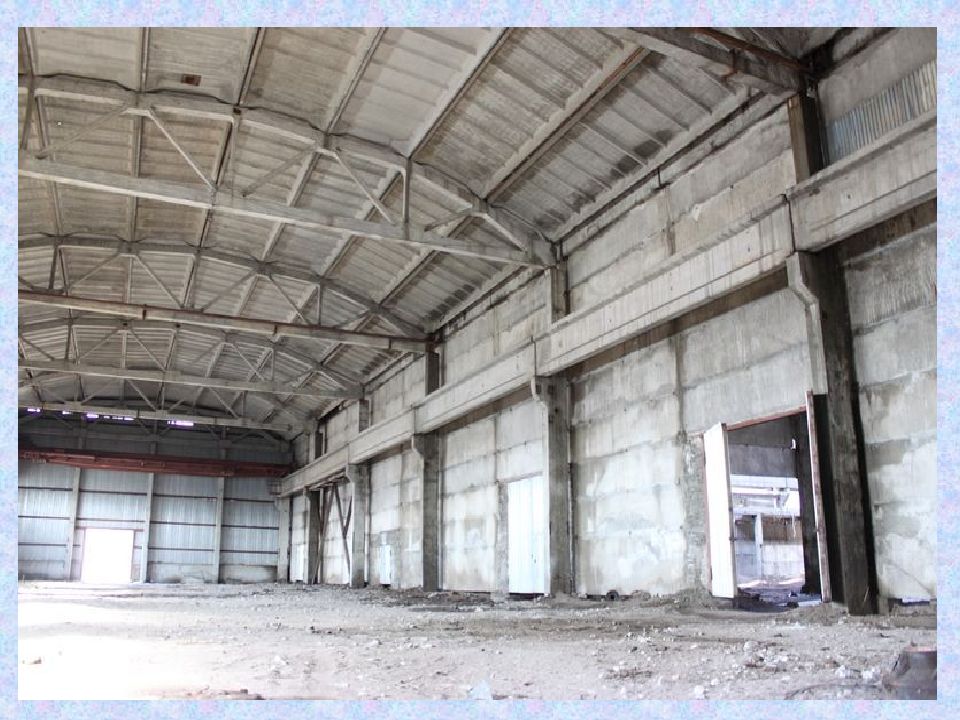

Ж/б фермы а) сегментная б ) арочная безраскосная

Изображение слайда

в ) с параллельными поясами г ) трапецеидальная

Изображение слайда

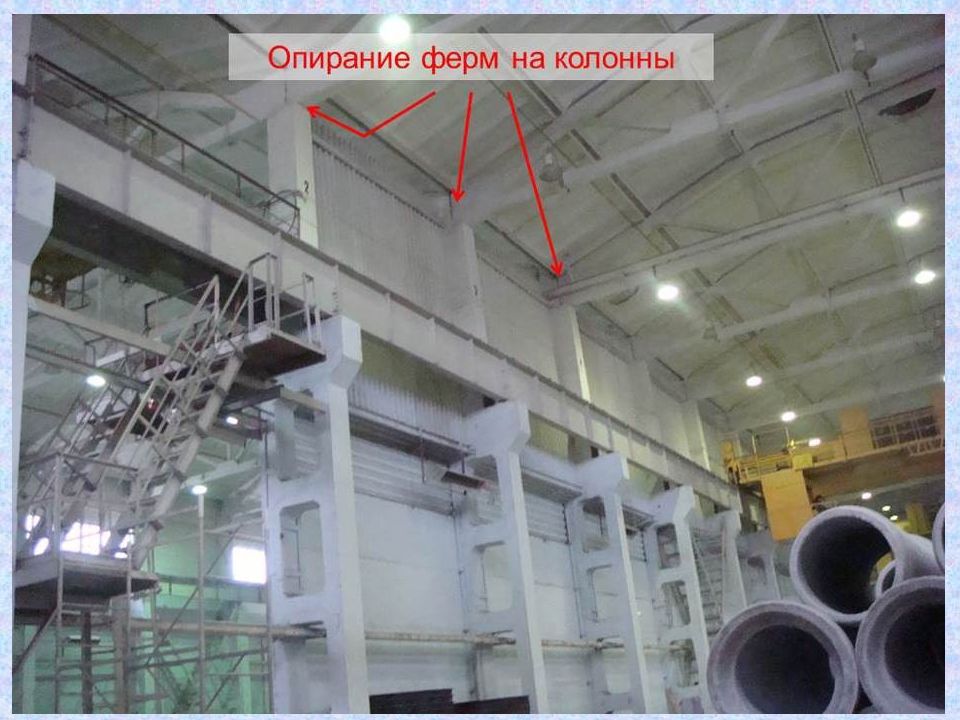

а) сегментные

Изображение слайда

а) сегментные

Изображение слайда

а) сегментные

Изображение слайда

а) сегментные

Изображение слайда

а) сегментные

Изображение слайда

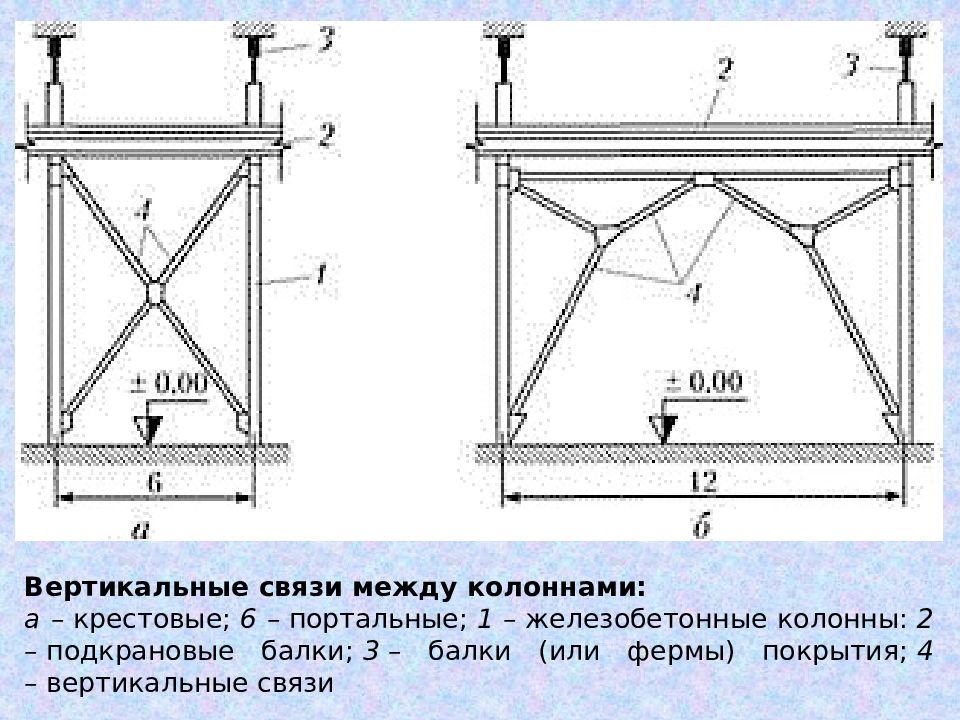

а) сегментные Вертикальные связи между колоннами: а –  крестовые;  6 –  портальные;  1 –  железобетонные колонны:  2 –  подкрановые балки;  3  – балки (или фермы) покрытия;  4 –  вертикальные связи

Изображение слайда
